1 Fräsen_2009_H:Katalog_optimum_2008.qxd :54 Seite 29 Fúró-marógépek Multifunkciós fúró-marógépek Univerzális marógépek CNC-marógépek Kiegészítők

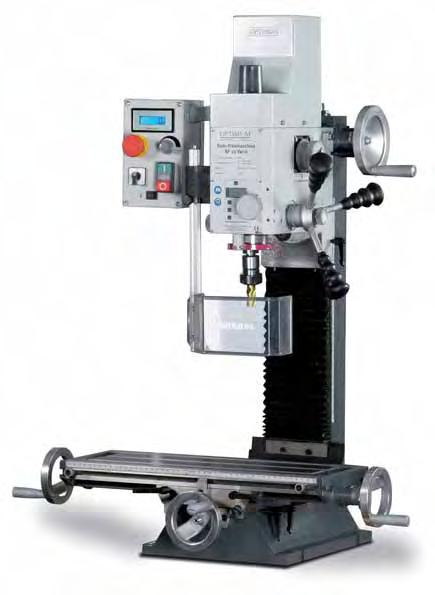

2 Fräsen_2009_H:Katalog_optimum_2008.qxd :55 Seite 30 OPTI BF20 VARIO/OPTI BF20L VARIO Stabil fúró-marógép elektronikus úton, fokozatmentesen szabályozható meghajtással és digitális fordulatszámkijelzővel PREISTIPP Meggyőző érvek: minőség, hatékonyság és kedvező ár Főorsó előtolás csillagfogantyúval (fúráshoz) Fi nom elő to lás kézikerékkel (ma rás hoz) Já ték men te sen be ál lít ha tó fő or só elő to lás, kö szön he tő en az utánállítható or só anyá nak Sta bil és pre cíz fecs ke fa rok-ve ze ték, amely min den ten ge lyen hézagmentesen utánállítható A beépített relévezérlés által lehetőség nyílik a gép opcionális CNC-kontrollerrel való be- és kikap-csolására Fecskefarokvezeték-védő gumiharmónika Egy sze rű és át te kint he tő ke ze lő táb la az átállítható kezelőfelület által Min den moz gá si út nóniuszská lán is le ol vas ha tó Elekt ro ni ká val fo ko zat men te sen sza bá lyoz ha tó for du lat szám A fúró-marófej ±90 -ban billenthető a különböző szögfekvésű marási és fúrási munkákhoz Állítható magasságú és nagyméretű védőüveg Pontos állíthatóság a minden kézikeréken megtalálható, pozícionálható skálagyűrű segítségével Modell OPTI BF20 Vario OPTI BF20L Vario Cikkszám Motor 850 W 230 V ~50 Hz Fúró-maróteljesítmény Fúróteljesítmény (max.) Ø 16 mm Marótelj. lapk. marófejjel (max.) Ø 63 mm Marótelj. ujjmaróval (max.) Ø 20 mm Kinyúlás 185 mm Főorsó csatlakozása Főorsó csatlakozása MK 2/M 10 Főorsó munkaútja 50 mm Fúró-marófej Dönthetősége ±90 Fokozatok száma 2 fokozat, fokozatmentesen szabályozható Úthossz Z-tengely* 280 mm Fordulatszám Lassú fokozat f/p Gyors fokozat f/p Keresztasztal Asztalhossz 500 mm 700 mm Asztal szélessége 180 mm Úthossz Y-tengely* 175 mm Úthossz X-tengely* 280 mm 480 mm T-horony méret 12 mm T-horony távolság 63 mm Terhelhetőség (max.) 55 kg Méretek Hossz 670 mm 870 mm Szélesség 550 mm Magasság 860 mm Nettó tömeg 103 kg 115 kg Mellékelt tartozékok MK2-B16, M10 kúpátalakító M10 behúzószár kezelőszerszámok Fémbe foglalt precizitás A fémmegmunkálás az Optimum BF20 Vario-val tiszta él ve zet. Erő tel jes, rez gés men tes és csen des. A sok ol da - lú an al kal maz ha tó fú ró-ma ró gép le he tő vé te szi mé ret - pon tos mun ka da rab ok egyen le tes fe lü let tel tör té nő gyártását. A Heimwerker teszt értékelése i 3/2004 O berklasse Kiegészítők Cikkszám Euro (ÁFA nélkül) MK2/M10 patronkészlet ,00 MK2/M10/B16 kúpátalakító tüske ,00 HSS marókészlet, 12 részes ,00 ER 25 patronkészlet, 1-16 mm ,00 ER 32 patronkészlet, 3-20 mm ,00 MK2/M10 kúpátalakító tüske ,90 MK2 másoló- és homlokmarófej ,00 SPW 10 leszorítókészlet ,00 Kiegészítő adapter Az oszlopnak és a marófejnek az esztergagép gépágyára történő szerelésére: OPTI D240x500G, OPTI D280x700G, quantum D250 Cikksz ,00 Euro (ÁFA nélkül) Kiegészítő adapter (motor nélkül) Nagy fordulatú motor felszereléséhez ( f/p-ig) H x Sz x M: 120 x 195 x 185 mm Csatlakozás: Ø 43 mm Cikksz ,00 Euro (ÁFA nélkül) Univerzális gépállvány Polcokkal és forgácsteknővel H x Sz x M: 500 x 420 x 900 mm Cikkszám ,00 Euro (ÁFA nélkül) MPA 3-S digitális mágneses mérőrendszer Cikksz ,00 Euro (ÁFA nélkül) MPA 3-S gyári felszerelés Cikksz ,00 Euro (ÁFA nélkül) SHC zárt munkatér alépítménnyel SHC1 BF 20Vario-hoz H x Sz x M: 1295 x 1000 x 1770 mm Cikksz ,00 Euro (ÁFA nélkül) SHC2 BF 20L Vario-hoz H x Sz x M: 1295 x 1200 x 1770 mm Cikksz ,00 Euro (ÁFA nélkül) További kiegészítők az 52. oldaltól i Információ MPA 3-S-ről a 98. oldalon ÚJ Információ a SHC-ről a 63. oldalon 30

3 Fräsen_2009_H:Katalog_optimum_2008.qxd :56 Seite 31 AZ EREDETI Motor Kétfokozatú hajtóműáttétel a motorteljesítmény erőteljes átviteléhez (850 W) Egyenáramú motor folyamatos áramellenőrzéssel BF20 Vario BF20L Vario Vezérléselektronika A beépített relévezérlés által lehetőség nyílik a gép opcionális CNC vezérlődoboz általi be- és kikapcsolására Fordulatszám Széles fordulatszám tartományban, fokozatmentesen szabályozható f/p Áttekinthető, digitális fordulatszámkijelző Jobb-balforgás Főorsó-munkaút kijelző Digitális Kijelzési pontosság 0,01 mm Átválthatóság mm/inch, nullázható Gépláma Fúró-marófejbe épített halogénlámpa, 12V-10W BF20L Vario-CNC oldal Marás Golyós gördülőcsapágy Nagy körfutási pontosság Kisebb mint 0,015 mm a főorsó alaphelyzetében mérve Oszlop Mindkét oldalra 30 mm-rel áthelyezhető, ezáltal billentett fejnél is biztosított a hosszabb mozgási út és a munkadarab középpontos megmunkálása a keresztasztalon Végütköző Mechanikus Beállítható Hosszmérőskála Keresztasztalba bemunkált Jól leolvasható Felszereltség Ábra: BF20 Vario Ábra: BF20L Vario CNC A kezelőfelület hátoldala a főkapcsolóval Z-oszlop A trapézorsó vagy a golyósorsó könnyű olajozásához Y-tengely 2 bemart horonnyal A hüvelyek közé a mágnesszalagtartó könnyen felcsavarozható Z-oszlop és X-tengely Előkészített 9 mm széles horony a mágnesszalagok utólagos felragasztására A gépek CE-szabvány szerint készülnek 31

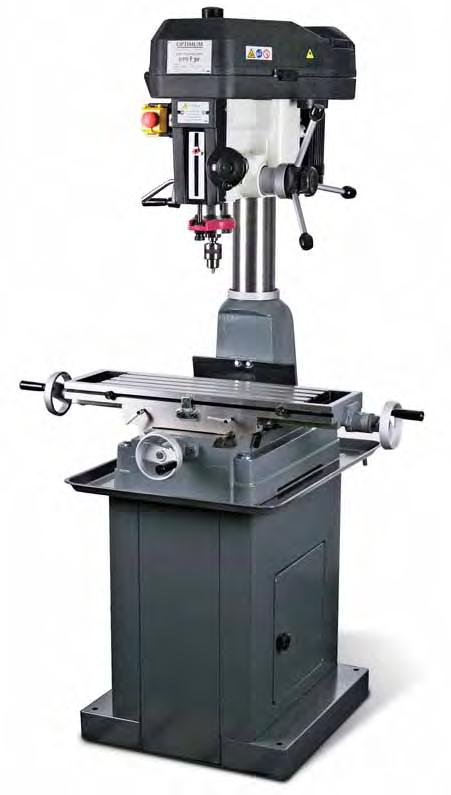

4 Fräsen_2009_H:Katalog_optimum_2008.qxd :56 Seite 32 OPTI F 30/OPTI F 30 VARIO Fúró-marógépek kiváló minőségben és műszaki tartalommal. VARIO -kivitel fokozatmentes Made in Germany fordulatszámszabályozással, motorral és frekvenciaátalakítóval Meggyőző érvek: minőség, hatékonyság és kedvező ár Sok ol da lú al kal ma zá si le he tő ség Mas szív önt vény ki vi tel Utánállítható ék léc 12 sebesség, ékszíj áthelyezésével állítható Különösen széles fordulatszám-tartomány a VARIO-kivitelnél f/p Nyugodt járás Kezelőbarát biztonsági kapcsolóval, IP 54 védelemmel, alacsonyfeszültségű leoldóval, vész-kikapcsolóval Gyors főorsó-forgásirányváltás segítségével menetvágási lehetőség Ten gely kap cso ló val kap csol ha tó fi nom és dur va kézielőtolás M 12 behúzószár a marószerszám felfogatásához F 30 Vario mo tor mi nő ségi német gyártású frekvenciaátalakítóval Kedvező árfekvés és hosszú távú értékállóság Modell OPTI F 30 OPTI F 30 VARIO Cikkszám (230 V) Cikkszám (400 V) Motor 1,5 kw ~50 Hz Fúró-maróteljesítmény Fúróteljesítmény acélban (max.) Ø 32 mm Marótelj. lapk. marófejjel (max.) Ø 76 mm Maróteljesítmény ujjmaróval (max.) Ø 20 mm Kinyúlás 205 mm Főorsó csatlakozása Főorsó csatlakozása MK 3 Főorsó munkaútja 130 mm Behúzószár M12 Fúró-marófej Dönthetősége 360 Fokozatok száma 12 fokozat Úthossz Z-tengely 465 mm Fordulatszám Fordulatszám f/p f/p Keresztasztal Asztalhossz 730 mm Asztal szélessége 210 mm Úthossz Y - tengely 185 mm Úthossz X - tengely 430 mm T-horony méret 16 mm T-horony távolság 45 mm Méretek Hossz 1120 mm 1140 mm Szélesség x magasság 1100 mm x 1100 mm Oszlopátmérő 115 mm Nettó tömeg 270 kg 275 kg Mellékelt tartozékok homlokmaró MK 3-as csatlakozással M12 behúzószár fúrótokmány 1-13 mm MK 3-B16 kúpátalakító kezelőszerszámok Kiegészítők Cikksz. Euro (ÁFA nélkül) HMS 125 hidraulikus gépsatu ,00 Párhuzam-alátét készlet, 18 részes ,00 Párhuzam-alátét készlet, 20 részes ,00 MK3/M12 patronkészlet, 6 részes ,00 MK3/M12 partonkészlet ,00 Állítható magasságú RST 1 szegnyereg ,00 RT 150 vízszintes-függőleges körasztal ,00 Univerzális hűtőfolyadékrendszer 400 V ,00 Univerzális hűtőfolyadékrendszer 230 V ,00 HSS ujjmaró készlet, 20 részes 10 maró DIN 327 D 2 élű kivitel és 10 maró DIN élű kivitel Cikksz ,00 Euro (ÁFA nélkül) FMSN 125 precíziós gépsatu Satutestbe süllyesztett orsó Forgó alap Edzett és köszörült vezetékfelületek Cikksz ,00 Euro (ÁFA nélkül) SPW 14 leszorítókészlet Metrikus menet Cikksz ,00 Euro (ÁFA nélkül) MK 3 homlokmarófej Univerzálisan alkalmazható minden acél és nem-vas fém megmunkálására Cikksz ,00 Euro (ÁFA nélkül) További kiegészítők az 52. oldaltól 32

5 Fräsen_2009_H:Katalog_optimum_2008.qxd :56 Seite 33 AZ EREDETI F 30 F 30 Vario Biztonsági kapcsoló Kezelőbarát IP 54 védelemmel Alacsonyfeszültségű leoldóval Vészkikapcsolóval Motorvédő Jobb-balforgás Finomelőtolás Kézikerékkel (maráshoz) Fúró-marófej Magassága fogasléccel állítható 360 -ban elfordítható Főorsóelőtolás Csillagfogantyúval (fúráshoz) Golyós gördülőcsapágy Nagy körfutási pontosság Kisebb mint 0,015 mm a főorsó alaphelyzetében mérve Öntvényoszlop Nagy méretű Vastagfalú Marás Keresztasztal Masszív Nagyméretű Precíz felületi megmunkálású Párhuzamosan futó T-hornyokkal Utánállítható fecskefarokvezeték 3 kézikerékkel állítható Állítható végütközők Szürkeöntvény talp Masszív Gondoskodik a stabilitásról Felveszi a rezgéseket Opcionális kiegészítő Univerzális-gépállvány Méretek H x Sz x M: 790 x 590 x 720 mm Nettó tömeg: 29 kg Cikksz ,00 Euro (ÁFA nélkül) Ábra: F 30 Vario modellnél: Ipari minőségű, német gyártású frekvenciaátalakító Fokozatmentesen változtatható fordulatszám f/p tartományon belül Fordulatszámtartomány-váltás szíjáttétellel Speciálisan kialakított bordák az optimális hűtés érdekében Alapkivitelnél Nagy teljesítményű motor 2 fordulatszámmal Szíjmeghajtás 6 fokozatú áttéttel f/p (OPTI F 30) A gépek CE-szabvány szerint készülnek 33

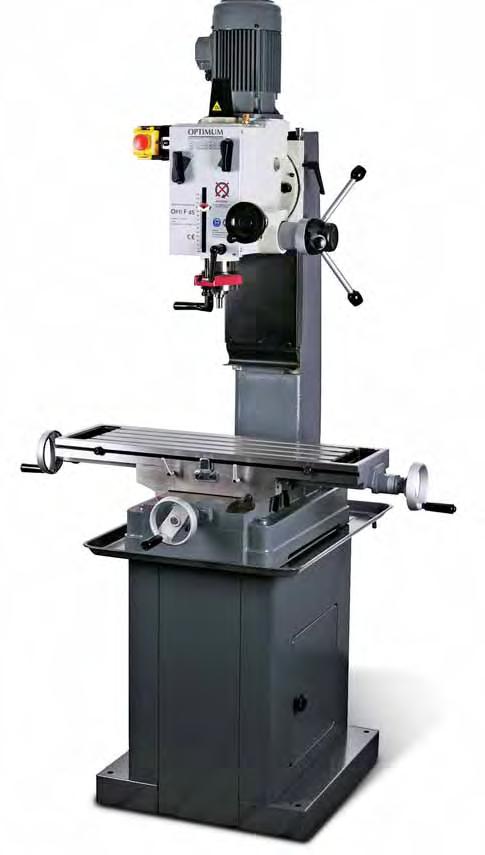

6 Fräsen_2009_H:Katalog_optimum_2008.qxd :56 Seite 34 OPTI F 45 Hajtóműves, 12 sebességes, univerzális, precíz fúró-marógép Meggyőző érvek: minőség, hatékonyság és kedvező ár Mas szív önt vény ki vi tel Utánállítható ék léc Széles fordulatszám tartomány ford./perc Na gyon nyu godt já rás az olaj für dő ben fu tó, kö szö rült haj tó mű-fo gas ke re keknek kö szön he tő en Jobb-bal for gás irány me net vá gás hoz Fecskefarokvezetékkel A hajtóműfej ±90 -ban billenthető Kezelőbarát biztonsági kapcsolóval, IP 54 védelemmel, alacsonyfeszültségű leoldóval, vész-kikapcsolóval M 12 behúzószár a marószerszám felfogatásához Mas szív szür ke önt vény gép talp gon dos ko dik sta bi li tás ról és fel ve szi a rez gé se ket Kedvező árfekvés és hosszú távú értékállóság Modell OPTI F 45 Cikkszám Motor ~50 Hz 0,55/1,1 kw 400 V Fúró-maróteljesítmény Fúróteljesítmény öntvényben (max.) Ø 40 mm Fúróteljesítmény acélban (max.) Ø 32 mm Marótelj. lapk. marófejjel (max.) Ø 100 mm Maróteljesítmény ujjmaróval (max.) Ø 32 mm Kinyúlás 275 mm Főorsó csatlakozása Főorsó csatlakozása MK 3 Főorsó munkaútja 130 mm Behúzószár M12 Fúró-marófej Dönthetősége ±90 Fokozatok száma 2 x 6 fokozat Úthossz Z-tengely 510 mm Fordulatszám Lassú fokozat f/p Gyors fokozat f/p Keresztasztal Asztalhossz 820 mm Asztal szélessége 240 mm Úthossz Y-tengely 210 mm Úthossz X-tengely 520 mm T-horony méret 16 mm Méretek Hossz 785 mm Szélesség 1185 mm Magasság 1450 mm Nettó tömeg 330 kg Mellékelt tartozékok homlokmaró MK 3-as csatlakozással M12 behúzószár MK3-B16 kúpátalakító kezelőszerszámok Kiegészítők Cikksz. Euro (ÁFA nélkül) HMS 125 hidraulikus gépsatu ,00 Párhuzam-alátét készlet, 18 részes ,00 Párhuzam-alátét készlet, 20 részes ,00 MK3/M12 patronkészlet ,00 MK3/M12 partonkészlet ,00 Állítható magasságú RST 1 szegnyereg ,00 RT 150 vízszintes-függőleges körasztal ,00 Univerzális hűtőfolyadékrendszer 400 V ,00 HSS ujjmaró készlet, 20 részes 10 maró DIN 327 D 2 élű kivitel és 10 maró DIN 844 B 4 élű kivitel Cikksz ,00 Euro (ÁFA nélkül) FMSN 125 precíziós gépsatu Satutestbe süllyesztett vonóorsó Forgó alap Edzett és köszörült vezetékfelületek Cikksz ,00 Euro (ÁFA nélkül) SPW 14 leszorítókészlet Metrikus menet Cikksz ,00 Euro (ÁFA nélkül) MK 3 másoló-homlokmarófej Univerzális alkalmazható minden acél és nem-vas fémek megmunkálására Cikksz ,00 Euro (ÁFA nélkül) További kiegészítők az 52. oldaltól 34

7 Fräsen_2009_H:Katalog_optimum_2008.qxd :56 Seite 35 Biztonsági kapcsoló Kezelőbarát IP 54 védelemmel Alacsonyfeszültségű leoldóval Vészkikapcsolóval Motorvédő Jobb-balforgás Sebességváltó Egyszerű sebességváltás az elülső oldalon elhelyezkedő hajtómű kapcsolókarral F 45 Főorsóelőtolás Csillagfogantyúval (fúráshoz) Tengelykapcsoló a finom és durva kézielőtolás kapcsolásához Finomelőtolás Kézikerékkel (maráshoz) Golyós gördülőcsapágy Nagy körfutási pontosság Kisebb mint 0,015 mm a főorsó alaphelyzetében mérve Oszlop Masszív, kézi hántolású fecskefarokvezeték Maximális stabilitás Legnagyobb precizitás Marás Öntvényoszlop Gon dos ko dik a sta bi li tás ról Fel ve szi a rez gé se ket Masszív Opcionális kiegészítő Univerzális gépállvány Méretek H x Sz x M: 790 x 590 x 720 mm Nettó tömeg: 29 kg Cikksz ,00 Euro (ÁFA nélkül) Orsófordulatszám Nagyteljesítményű motor 2 fordulatszámmal Hajtómű egyenként 6 sebességfokozattal f/p Keresztasztal Masszív, pontos, nagyméretű és precíz felületi megmunkálású T-hornyokkal Utánállítható ékléccel 3 kézikerékkel állítható A gépek CE-szabvány szerint készülnek 35

8 Fräsen_2009_H:Katalog_optimum_2008.qxd :57 Seite 36 OPTI BF 30 VARIO ÚJ Precíz fúró-marógép elektronikus, fokozatmentesen szabályozható hajtóművel és digitális főorsó-munkaút kijelzővel Meggyőző érvek: minőség, hatékonyság és kedvező ár Masszív fecskefarokvezeték gondoskodik a stabilitásról valamint a legnagyobb precizitásról Masszív, nagyméretű és precíz felületi megmunkálású keresztasztal Nehéz, masszív öntvénykivitel Utánállítható ékléc Széles fordulatszám tartomány Fo ko zat nél kü li haj tó mű CNC előkészítve (lehetőség van a tengelyek speciális orsócsapágyazására) Nagy körfutási pontosság a kúpgörgős csapágyaknak köszönhetően, kisebb mint 0,015 mm a főorsó alaphelyzetében mérve A hajtóműfej ±90 -ban elfordítható Digitális főorsó-munkaút kijelző, kijelzési pontosság 0,01 mm, átválthatóság mm/inch Fúrásmélységütköző A Z-oszlop nemesfémlemezes védelme Digitális fordulatszámkijelző Menetvágás mód Automatikus indítás-leállítás mód Opcionális acélalépítmény Ábra: az opcionálisan rendelhető, univerzális hűtőfolyadékrendszer kapcsolókombinációjával Masszív és nehéz, gondoskodik a stabilitásról Forgácsfelfogó lemez Méretek H x Sz x M: 940 x 647 x 780 mm Cikkszám ,00 Euro (ÁFA nélkül) Modell OPTI BF 30 Vario Cikkszám MK 3 orsócsatlakozással Motor 1,5 kw / 230 V ~50 Hz Fúró-maróteljesítmény Fúróteljesítmény öntvényben (max.) Ø 35 mm Fúróteljesítmény acélban (max.) Ø 30 mm Marótelj. lapk. marófejjel (max.) Ø 75 mm Maróteljesítmény ujjmaróval (max.) Ø 30 mm Kinyúlás 220 mm Főorsó csatlakozása Főorsó csatlakozása MK 3 vagy ISO 30 Főorsó munkaútja 90 mm Orsóátmérő 70 mm Behúzószár M12 Fúró-marófej Dönthetősége +/- 90 Fokozatok száma 3 fokozat, fokozatmentesen szabályozható Úthossz Z - tengely 470 mm Fordulatszám Lassú fokozat f/p Közepes fokozat f/p Nagyfordulatú fokozat f/p Keresztasztal Keresztasztal hossz x szélesség 750 x 210 mm Úthossz X - tengely 450 mm Úthossz Y - tengely 200 mm Orsó - keresztasztal távolság 470 mm T-horony méret / távolság 12 mm / 63 mm / mennyiség 3 Méretek Hossz x szélesség x magasság 1073 x 792 x 1245 mm Nettó tömeg 265 kg Mellékelt tartozékok M 12 behúzószár Kezelőszerszámok ÚJ ÚJ Kiegészítők Cikksz. Euro (ÁFA nélkül) HMS 125 hidraulikus gépsatu ,00 FMS 125 precíziós gépsatu ,00 Párhuzam-alátét készlet 18 részes ,00 Univerzális hűtőfolyadékrendszer 230 V ,00 SPW 10 leszorítókészlet ,00 MK3 partonkészlet, 6 részes ,00 SE 1 rezgéscsillapító talp ,00 MK 3 partonkészlet, 8 részes ,00 HSS ujjmaró készlet, 20 részes ,00 ISO 30 patronbefogó ,00 OPTI V 99 univerzális asztalelőtolás Fokozatmentes sebességbeállítás Gyorsjárat Cikksz ,00 Euro (ÁFA nélkül) V 99 előtolómotor szerelőkészlet Cikksz ,00 Euro (ÁFA nélkül) RT 150 vízszintes-függőleges körasztal Edzett és csiszolt csiga Áttétel arány 90:1 A kézikerék skálabeosztása 2 Cikksz ,00 Euro (ÁFA nélkül) Homlokmarófej Univerzálisan alkalmazható minden acél és nem-vas fém megmunkálására MK 3 Cikksz ,00 Euro (ÁFA nélkül) ISO30 Cikksz ,00 Euro (ÁFA nélkül) Precíziós kiesztergálófej készlet Külső megmunkálásra is alkalmas Megmunkálási tartomány Ø10 mm-től Ø 220 mm-ig MK3 Cikksz ,00 Euro (ÁFA nélkül) ISO30 Cikksz ,00 Euro (ÁFA nélkül) További kiegészítők az 52. oldaltól 36

9 Fräsen_2009_H:Katalog_optimum_2008.qxd :57 Seite 37 ÚJ BF 30 Vario Nagy teljesítményű, szénkefe nélküli DC motor meghajtás Orsófordulatszám 3 tartományon belül fokozat nélküli fordulatszámszabályozás Fordulatszám f/p Kezelőkonzol Digitális fordulasztámkijelzés Fordulatszámszabályzó Vészkikapcsolóval Üzemmód/forgásirány választó kapcsoló Hajtómű Háromfokozatú Orsóelőtolás Csillagfogantyúval (fúráshoz) Tengelykapcsoló a finom és durva kézielőtolás kapcsolásához Kézikerék (maráshoz) Oszlop Masszív, kézi hántolású fecskefarokvezeték Maximális stabilitás Legnagyobb precizitás Marás Lemez-védőburkolat Z-oszlop Nemes acél Digitális főorsó-munkaút kijelző Kijelzési pontosság 0,01 mm Átválthatóság mm/inch Fúrásmélységbeállítás indukciós jeladókkal Opcionális: CNC átalakítókészlet oldaltól Keresztasztal Masszív, nagyméretű Precíz felületi megmunkálású T-hornyokkal Utánállítható ékléc 3 kézikerékkel állítható Bemunkált hosszmérőskálával Állítható végütközőkkel Ábra: BF30 Vario-CNC auto auto üzemmód Automata üzemmódban a motor a csillagfogantyú mozgatására magától elindul, az orsó alaphelyzetbe való visszatérésekor pedig újra leáll. Ezáltal az ismétlődő fúrási munkáknál nem kell használni a Start és a Stop gombokat. Menetvágás üzemmód A motor a csillagfogantyú lefelé mozgatása által aktiválódik. Az állítható fúrásmélység-ütközőn található végálláskapcsoló elérésekor a forgásirány megváltozik. A gépek CE-szabvány szerint készülnek 37

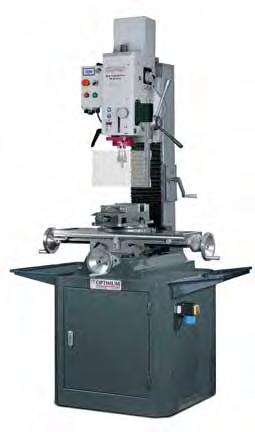

10 Fräsen_2009_H:Katalog_optimum_2008.qxd :57 Seite 38 OPTI BF 46 VARIO Univerzális, precíziós-fúró-marógép az igényes felhasználó számára Meggyőző érvek: minőség, hatékonyság és kedvező ár Nehéz, masszív öntvénykivitel 3 fokozatú hajtómű, tartományon belül fokozatmentes fordulaszámállítás Nagy körfutási pontosság a kúpgörgős csapágyaknak köszönhetően,kisebb mint 0,015 mm a főorsó alaphelyzetében mérve A hajtóműfej ±90 -ban elfordítható Masszív fecskefarokvezeték gondoskodik a stabilitásról valamint a legnagyobb precizitásról Op ci o ná lis ki egé szí tő ként mas szív, ne héz acél gép áll vány gon dos ko dik a sta bi - litásról Indukciós fúrásmélység-ütköző a vezérléshez Menetvágás mód Automatikus indítás-leállítás mód NC előkészítve (a tengelyek speciális orsócsapágyazása és az Y-tengely felszerelésére való lehetőség) Kedvező árfekvés és hosszú távú értékállóság Opcionális acélalépítmény Ábra: az opcionálisan rendelhető, univerzális hűtőfolyadékrendszer kapcsolókombinációjával Masszív és nehéz, gondoskodik a stabilitásról Forgácsfelfogó lemez Méretek H x Sz x M: 1234 x 750 x 884 mm Nettó tömeg: 130 kg Cikksz ,00 Euro (ÁFA nélkül) Modell OPTI BF 46 VARIO Cikkszám Motor 2,2 kw 230 V ~50 Hz Fúró-maróteljesítmény Fúróteljesítmény öntvényben (max.) Ø 45 mm Fúróteljesítmény acélban (max.) Ø 38 mm Marótelj. lapk. marófejjel (max.) Ø 80 mm Maróteljesítmény ujjmaróval (max.) Ø 32 mm Kinyúlás 260 mm Főorsó csatlakozása Főorsó csatlakozása ISO 40 (DIN 2080, DIN 69871) Főorsó munkaútja 115 mm Behúzószár M16 Fúró-marófej Dönthetősége ±90 Fokozatok száma 3 fokozat, fokozatmentesen szabályozható Úthossz Z-tengely 541 mm Fordulatszám Lassú fokozat f/p Közepes fokozat f/p Gyors fokozat f/p Keresztasztal Asztalhossz 850 mm Asztal szélessége 240 mm Úthossz Y-tengely 250 mm Úthossz X-tengely 500 mm T-horony méret 18 mm T-horony távolság/mennyiség 80 mm/3 Méretek Hossz x szélesség x magasság x 1519 mm Nettó tömeg 480 kg Mellékelt tartozékok M 16 behúzószár kezelőszerszámok Kiegészítők Cikksz. Euro (ÁFA nélkül) SE1 rezgéscsillapító talp ,00 HMS 125 hidraulikus gépsatu ,00 Párhuzam-alátét készlet ,00 Párhuzam-alátét készlet ,00 Univerzális hűtőfolyadékrendszer 230 V ,00 HSS ujjmaró készlet, 20 részes ,00 Állítható magasságú RST 1 szegnyereg ,00 RT200 vízszintes-függőleges körasztal ,00 Kúpátalakító tüske Külső kúp ISO 40 B16 fúrótokmánykúp Cikksz ,00 Euro (ÁFA nélkül) Marófej csatlakozótüske Külső kúp ISO 40 Marótüske Ø 22 mm Cikksz ,00 Euro (ÁFA nélkül) Patronbefogó készlet Külső kúp ISO 40 ER32 patronbefogó fej 7 db patrpon, 3-20 mm, praktikus műanyag táskában Cikksz ,00 Euro (ÁFA nélkül) OPTI V 99 univerzális asztalelőtolás Fokozatmentes sebességbeállítás Gyorsjárat Cikksz ,00 Euro (ÁFA nélkül) V 99 előtolómotor szerelőkészlet Cikksz ,00 Euro (ÁFA nélkül) Csere Cikksz. Euro (ÁFA nélkül) Orsó MK4 cserében beszereléssel ,00 További kiegészítők az 52. oldaltól 38

11 Fräsen_2009_H:Katalog_optimum_2008.qxd :57 Seite 39 BF 46 Vario Vario motor Nagyteljesítményű, szénkefe nélküli DC motor Orsófordulatszám Fokozat nélküli fordulasztám-szabályzás 3 tartományon belül Orsófordulatszám f/p Az év gépe 2007 Kezelőkonzol Digitális fordulatszámkijelzés Vészkikapcsolóval Üzemmód- és forgásirányválasztó kapcsoló Fordulatszámszabályzó Auto/menetvágás funkció Mélységmérő Digitális Kijelző pontossága 0,01 mm Átkapcsolható mm/inch mérésre Mélységütköző az auto/menetvágás funkcióhoz Hajtómű Háromfokozatú Orsóelőtolás Csillagfogantyúval (fúrás) Tengelykapcsoló a kézi durvaelőtolás és a kézi finomelőtolás közötti átkapcsoláshoz Kézikerék az orsó finomelőtolásához marásnál Oszlop Masszív fecskefarokvezeték A maximális stabilitás és lehető legnagyobb precizitás érdekében Marás Keresztasztal Masszív, nagyméretű Precíz felületi megmunkálású T-hornyokkal Utánállítható ékléc 3 kézikerékkel állítható Bemunkált hosszmérőskálával Állítható végütközőkkel Opcionális: CNC átalakítókészlet oldaltól Ábra: OPTI BF 46 Vario opcionális patronbefogóval, maróval és gépsatuval Ábra: BF46 Vario CNC auto auto üzemmód Automata üzemmódban a motor az emelő mozgatására magától elindul, a kiindulási pontban pedig újra leáll. Ezáltal az ismétlődő fúrási munkáknál nem kell használni a Start és a Stop gombokat. Menetvágás üzemmód A motor a csillagfogantyú lefelé mozgatása által aktiválódik. Az állítható fúrásmélység-ütközőn található végálláskapcsoló elérésekor a forgásirány megváltozik. A gépek CE-szabvány szerint készülnek 39

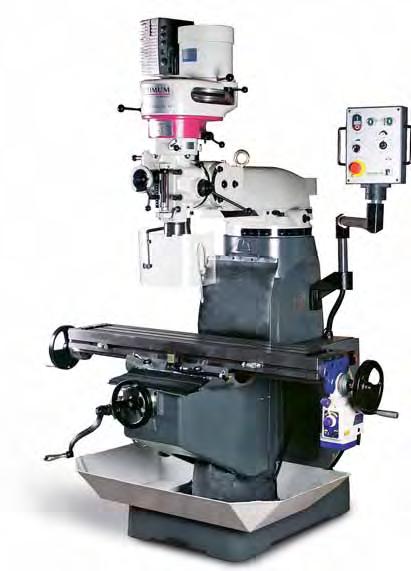

12 Fräsen_2009_H:Katalog_optimum_2008.qxd :58 Seite 40 OPTI MF 2 Vario/OPTI MF 4 Vario Multifunkciós fúró-marógép professzionális felhasználásra. Fokozat nélküli fordulatszám szabályozás Made in Germany frekvenciaátalakítóval Meggyőző érvek: minőség, hatékonyság és kedvező ár Erős, mas szív ki vi tel ér té kes mechanit-öntvényből Min den ten ge lyen utánállítható fecskefarokvezeték Jobb-bal forgásirány Nagy körfutási pontosság a kúpgörgős csapágyaknak köszönhetően, kisebb mint 0,01 mm a főorsó alaphelyzetében mérve Automatikus orsóelőtolás Fő kap cso ló mo tor vé dő kap cso ló val, jobb-bal for gás kap cso ló, vész-ki kap cso ló Szériakivitelben hűtőfolyadék berendezéssel szállítva Kedvező árfekvés és hosszútávú értékállóság Információ OPTI MF 2 Vario-DPA OPTI MF 4 Vario-DPA i DPA 2000 információ a 95. oldalon Tartalmazza: a digitális DPA 2000 helyzetkijelzőt 3 tengelyhez tartozó mérőlécet Szerelést Modell OPTI MF 2 Vario OPTI MF 4 Vario Cikkszám Modell OPTI MF 2 Vario-DPA OPTI MF 4 Vario-DPA Cikkszám DPA DPA Motor 1,5 kw 400 V ~50 Hz 3,75 kw 400 V ~50 Hz Fúró-maróteljesítmény Fúróteljesítmény öntvényben max. Ø 18 mm max. Ø 24 mm Fúróteljesítmény acélban max. Ø 16 mm max. Ø 20 mm Marótelj. lapk. marófejjel max. Ø 76 mm max. Ø 100 mm Maróteljesítmény ujjmaróval max. Ø 18 mm max. Ø 20 mm Főorsó csatlakozása Főorsó csatlakozása ISO 40 (DIN 2080 / 69871) ISO 40 (DIN 2080/69871) Főorsó munkaútja 127 mm 127 mm Fúró-marófej Marófej billenthetősége ±45 ±45 Fokozatok száma 6 fokozat, fokozatment. szab. 8 fokozat, fokozatment. szab. Automatikus orsóelőtolás 0,04/0,08/0,15 mm/ford. 0,04/0,08/0,15 mm/ford. Kinyúlás mm mm Fordulatszám Orsó fordulatszám f/p f/p Keresztasztal Asztalhossz 1244 mm 1370 mm Asztal szélessége 230 mm 254 mm Keresztasztal terhelhetősége (max.) 230 kg 275 kg Úthossz Y-tengely manuális/opc. autom. 305 mm 400 mm Úthossz X-tengely automata 800 mm 800 mm Úthossz Z-tengely 406 mm manuális 406 mm automatikus T-horony méret 16 mm 16 mm T-horony távolság/mennyiség 63 mm/3 63 mm/3 Orsó-keresztasztal távolság mm mm Méretek Hossz x szélesség x magasság 1400 x 1450 x 2150 mm 1500 x 1450 x 2200 mm Nettó tömeg 950 kg 1150 kg Mellékelt tartozékok hűtőfolyadék berendezés forgácsteknő automatikus asztalelőtolás x-tengelyen automatikus asztalelőtolás Z-tengelyen(MF4 Vario) kezelőszerszámok Kiegészítők SPW 14 leszorítókészlet Metrikus menet Cikksz ,00 Euro (ÁFA nélkül) Kúpátalakító tüske Külső kúp ISO 40 B 16 fúrótokmánykúp Cikksz ,00 Euro (ÁFA nélkül) Marófej csatlakozótüske Külső kúp ISO 40 Marótüske Ø 22 mm Cikksz ,00 Euro (ÁFA nélkül) Partonkészlet Külső kúp ISO 40 Er 32 patronbefogó fej 7 db patron, 3-20 mm Praktikus műanyag táskában Cikksz ,00 Euro (ÁFA nélkül) Szerszámbefogó rögzítőrendszer ISO 40 Pneumatikus működtetésű Rövid csereidő Egykezes kezelés Magas elérhető vákum Cikksz ,00 Euro (ÁFA nélkül) i Információ a szerszámbefogó rendszerről a 62. oldalon V 250 univerzális asztalelőtolás Y-tengelyhez Fokozatmentes sebességbeállítás Gyorsjárat Tartalmazza a szerelőkészletet Cikksz ,00 Euro (ÁFA nélkül) További kiegészítők az 52. oldaltól 40

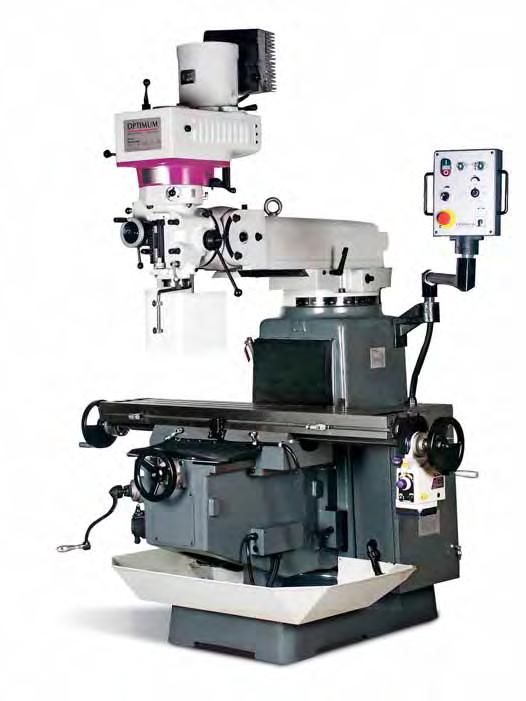

13 Fräsen_2009_H:Katalog_optimum_2008.qxd :58 Seite 41 Orsófordulatszám Fokozatnélküli sebességszabályzás Német frekvencia-szabályzóval Különösen nagy fordulatszámtartomány Fúró-marófej Billenthetőség ±45 Kinyúlás mm MF 2 Vario mm MF 4 Vario Forgathatóság ±90 MF 2 Vario MF 4 Vario Kezelőkonzol Elfordítható, nagyméretű, áttekinthető Orsóforgás ki-/bekapcsolása Fordulatszámszabályozás Vész-kikapcsoló Orsó-forgásirány kapcsoló MF4 asztal Z-irányú mozgatása Visszajelző lámpák Hűtőfolyadék ki-/bekapcsolás Fúrásmélység-ütköző Beállítható milliméterskálával Elülső oldalon leolvasható Védőüveg Állatható magasságú Nagy méretű Marás A keresztasztal vertikális állíthatósága 406 mm automatikus az MF 4 Vario-nál manuális az MF 2 Vario-nál Ábra: OPTI MF 4 VARIO Keresztasztal Masszív Nagyméretű Precíz felületi megmunkálású Magassága elektromosan állítható gyorsjárattal (OPTI MF 4 VARIO) X-tengely Szériakivitelben automatikus asztalelőtolással Fokozatmentes sebességszabályzás Gyorsjárat Jobb-bal forgásirány Ábra: OPTI MF 2 VARIO A gépek CE-szabvány szerint készülnek 41

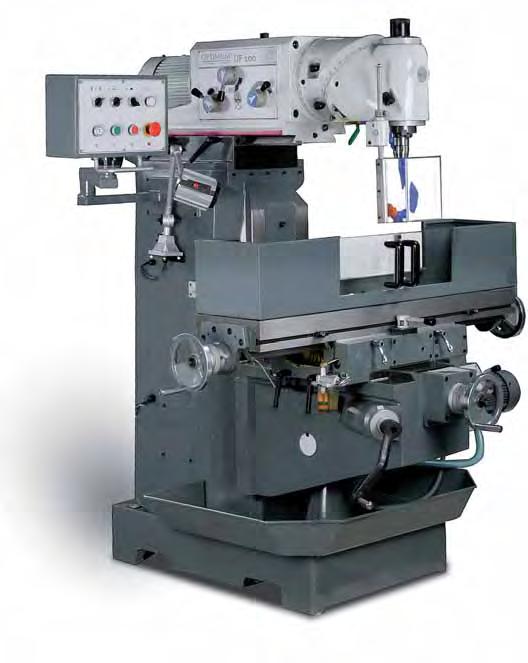

14 Fräsen_2009_H:Katalog_optimum_2008.qxd :58 Seite 42 OPTI UF 100 Minőség és precizitás. Univerzális marógép a nagyobb hatékonyságért Meggyőző érvek: minőség, hatékonyság és kedvező ár Sokoldalú alkalmazhatóság Robosztus felépítmény Erős, masszív kivitel értékes mechanit-öntvényből Minden vezeték edzett Központi kenés Főkapcsoló és motorvédő kapcsoló, jobb-bal forgáskapcsoló, vészkikapcsoló Nagyméretű kézikerekek skálával Géplámpa szériatartozék Hűtőfolyadék berendezés szériatartozék A kapcsolóelemek egyszerű kezelése a fordulatszámkapcsolás érdekében Széria szerint 9-fokozatú gépi előtolással az X és Y tengelyen Csuklóval forgatható kezelőpult Fecskefarokvezeték utánállítható éklécekkel mindhárom tengelyen Nyugodt járás a csiszolt, olajfürdőben futó hajtómű-fogaskerekeknek köszönhetően Precíz felületi megmunkálású keresztasztal T-hornyokkal Kedvező árfekvés és hosszútávú értékállóság Modell OPTI UF 100 Cikkszám Információ OPTI UF 100-DPA Modell Cikkszám OPTI UF 100-DPA DPA Motor 2,2 kw 400 V ~50 Hz Fúró-maróteljesítmény Fúróteljesítmény öntvényben (max.) Ø 22 mm Fúróteljesítmény acélban (max.) Ø 18 mm Marótelj. lapk. marófejjel (max.) Ø 85 mm Maróteljesítmény ujjmaróval (max.) Ø 16 mm Főorsó csatlakozása Főorsó csatlakozása ISO 40 (DIN 2080, DIN 69871) Tárcsamaró tengely átmérője 32 mm Fordulatszám Orsó fordulatszám f/p Fúró-marófej Dönthetősége 360 Forgathatósága 360 Fokozatok száma 11 fokozat Marófej Y-irányú elmozdulása 630 mm Behúzószár M16 Orsó-keresztasztal távolság vízszintes helyzetű fejnél mm Keresztasztal Asztalhossz 1120 mm Asztal szélessége 260 mm Úthossz Y-tengely, automatikus előtolás 270 mm Úthossz X-tengely, automatikus előtolás 600 mm Úthossz Z-tengely, manuális mozgatás 430 mm T-horony méret 14 mm T-horony távolság/mennyiség 63 mm/3 Terhelhetőség (max.) 350 kg Asztalelőtolás (9 fokozat) mm/perc Méretek Hossz 1655 mm Szélesség 1325 mm Magasság 1730 mm Nettó tömeg 1350 kg Mellékelt tartozékok partonkészlet 8 patronnal ISO 40/ER32 konzol a horizontális marási pozícióhoz, hűtőfolyadék-berendezés, hűtőfolyadék-gyűjtő teknő, géplámpa, kezelőszerszámok i DPA 2000 információ a 95. oldalon Tartalmazza: a digitális DPA 2000 helyzetkijelzőt 3 tengelyhez tartozó mérőlécet Szerelést Kiegészítők Kúpátalakító tüske Külső kúp ISO 40 B 16 fúrótokmánykúp Cikksz ,00 Euro (ÁFA nélkül) Marófej csatlakozótüske Külső kúp ISO 40 Marótüske Ø 22 mm Cikksz ,00 Euro (ÁFA nélkül) Partonkészlet Külső kúp ISO 40 ER 32 patronbefogó 7 db patron, 3-20 mm Praktikus műanyag táskában Cikksz ,00 Euro (ÁFA nélkül) RT 200 vízszintes-függőleges körasztal Körasztal méret 200 mm Tengelyvonal magasság 133 mm Cikksz ,00 Euro (ÁFA nélkül) SPW 12 leszorítókészlet Metrikus menet Cikksz ,00 Euro (ÁFA nélkül) FMSN 150 precíziós gépsatu Satutestbe süllyesztett orsó a munkadarab biztos befogásához Pofaszélesség 155 mm Pofamagasság 46 mm Cikksz ,00 Euro (ÁFA nélkül) További kiegészítők az 52. oldaltól 42

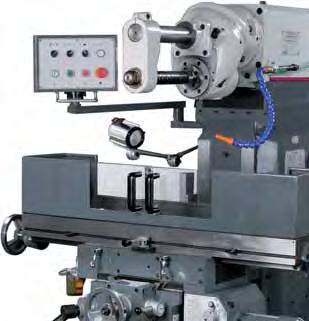

15 Fräsen_2009_H:Katalog_optimum_2008.qxd :58 Seite 43 UF 100 Marófej 2 tengely Minden irányba dönthető és fordítható Skálák Kezelőkonzol Orsómeghajtás és asztalelőtoló üzem Áttekinthető és forgatható Egyszerű használat Hűtőfolyadék berendezés Adagoló- és elzáró csap Variálható cső különálló műanyagelemekből Védőüveg Állítható magasságú Nagyméretű Forgácskád Géplámpa Koncentrált halogénfény Eloxált, középszélesen sugárzó körreflektor Automatikus asztalelőtoló hajtómű Marás Biztonsági kézikerekek Nagyméretű Beállítható nóniuszskálagyűrűk Keresztasztal Masszív Nagyméretű Precíz felületi megmunkálású T-hornyokkal Utánállítható ékléc Központi kenés Keresztasztal Ábra: UF 100 Ábra: UF 100 vízszintes marási pozíció Előtolás Asztalelőtolás X és Y tengelyen 9 fokozat, [mm/perc] Vízszintes helyzetű marás Horizontális marási pozícióban történő munkafolyamatokhoz ellentartással, a tárcsamaró tengellyel rögzíthető A gépek CE-szabvány szerint készülnek 43

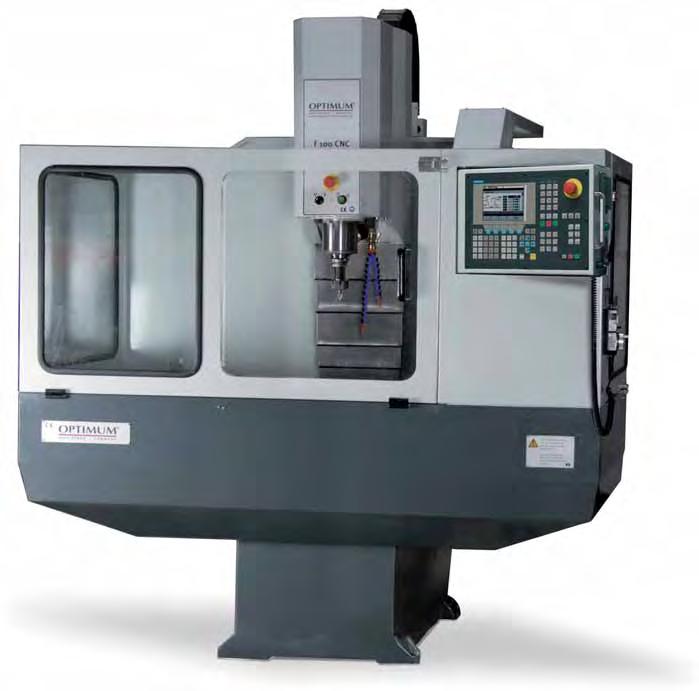

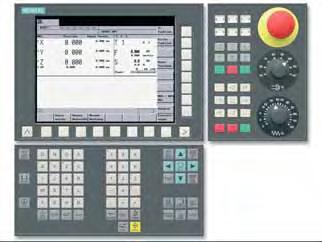

16 Fräsen_2009_H:Katalog_optimum_2008.qxd :59 Seite 44 OPTI F 100 CNC Marógép komplett Siemens CNC vezérléssel Meggyőző érvek: minőség, hatékonyság és kedvező ár Masszív kivitel Nagyteljesítményű meghajtómotor, 4 kw-os, fokozat nélküli, elektronikus Siemens fordulatszámszabályzóval (frekvenciaátalakítóval) 3 léptetőmotor a Siemenstől az X-, Y- és Z- tengelyeken Minden tengely rendelkezik központi kenésű golyósorsóval Minden vezetékvédő nemesacélból készült Vezetékek központi kenéssel Beépített géplámpa és hűtővíz-berendezés Szerszámcsere gombnyomással, elektropneumatikus szerszámbefogó egységgel A kézikerék minimálisra rövidíti a felszerelés idejét (szériatartozék) Vég- és referenciakapcsoló érintkezésmentes kivitelben (hosszú távon sincs elhasználódás) Modell OPTI F 100 CNC Cikkszám Össz. hajtómű teljesítmény 5,8 kw 400 V ~50 Hz Hűtővízszivattyú 200 Watt Maróteljesítmény Marótelj. lapk. marófejjel (max.) Ø 63 mm Maróteljesítmény ujjmaróval (max.) Ø 20 mm Kinyúlás 410 mm Marási pontosság Ismétlési pontosság 0,006 mm Helyzetbeállítási pontosság 0,009 mm Főorsó csatlakozása Főorsó csatlakozása BT 40 Fúró-marófej Úthossz Z-tengely 400 mm Gyorsjárat/forgatónyomaték Z-tengely motor 1500 mm/perc/12 Nm Orsó-asztal távolság mm Fordulatszám Orsó fordulatszám f/p max. Hajtómotor 4 kw Keresztasztal Asztalhossz 960 mm Asztal szélessége 280 mm Úthossz Y-tengely 300 mm Előtoló hajtómű/forgatónyomaték Y-tengely motor 3000 mm/perc/9 Nm Úthossz X-tengely 450 mm Előtolóhajtómű/forgatónyom. X-tengely motor 3000 mm/perc/9 Nm T-horony méret/távolság/mennyiség 14 mm/85 mm/3 Terhelhetőség (max.) 300 kg Méretek Hossz 1965 mm Szélesség 1650 mm Magasság 2300 mm Hűtőfolyadék tartálytérfogat 50 liter Nettó tömeg 1100 kg Mellékelt tartozékok BT40/ER32 patronbefogó 7 patron (3-12 mm) RS 232 összekötőkábel A legmodernebb marási technikák Siemens CNCvezérléssel: SINUMERIK 802S base line Több funkcióval ellátott, könnyen kezelhető Siemens vezérlés Felhasználóbarát fúró- és maróciklusok, grafikus ábrázolással 3 D-megmunkálás az opcionális CAD/CAM programozással Programozás a DIN szabvány szerint Kontúrelemek programozási segítségként Ciklusalkalmazás komplett támogatással Mélyfúrás Pontmintázat kiosztás osztókörön Pontmintázat kiosztás egyenesen Fúrás, süllyesztés Zsebmarás, horony és körmarás A programok az RS232 csatlakozón tölthetők fel 3 léptetőmotor tengely (pulzáló-/irányszignál) és 1 orsó (±10 V) 8 -os LCD képernyő Kézikerékfunkció Look Ahead funkció 15 szerszámparaméter tárolása RS 232 port szériatartozék Kezelőbillentyűzet és a kijelző IP65-védelemmel Vész-kikapcsoló gomb Zsebszámológép funkció Szimuláció Teach-in funkció (opció) Kiegészítők Cikksz. Euro (ÁFA nélkül) Szerszám indulókészlet ,00 Információ az indulókészletről az 54. oldalon Szoftver SYMplus marás CAD/CAM Siemens vezérléshez 802S ,00 HCV 105 hidraulikus gépsatu Moduláris satu Nagy pontosság Nagy ismételhetőség Pofaszélesség/-magasság 105/42 mm Cikksz ,00 Euro (ÁFA nélkül) Precíziós moduláris építésű gépsatu Ötvözött szerszámacélból Nagy precizitás PNM 100 Pofaszélesség/-magasság 100/30 mm Cikksz ,00 Euro (ÁFA nélkül) PNM 125 Pofaszélesség/-magasság 125/40 mm Cikksz ,00 Euro (ÁFA nélkül) Garanciameghosszabbítás Siemens garanciaidő meghosszabítása 2 évre ,00 További kiegészítők az 52. oldaltól 44

17 Fräsen_2009_H:Katalog_optimum_2008.qxd :59 Seite 45 F 100 CNC Marás Ábra: F 100 CNC Masszív, pontos keresztasztal nagy méretekkel, precízen megmunkált felülettel T-hornyokkal (méret: 14 mm) Pneumatikus szerszámbefogó berendezés a könnyű szerszámcseréhez Integrált, nagy fényerejű, gépi megvilágítás Minden tengelyen mozgó nemesacél takarással 2 hűtőfolyadékcső Siemens hajtáskártya Vég- és referenciakapcsoló érintkezésmentes kivitelben (hosszú távon sincs elhasználódás) Gördíthető hűtőfolyadék tároló Nagy teljesítményű szivattyú 50 literes tartálytérfogat Hűtőfolyadékszint-ellenőrző ablak A gépek CE-szabvány szerint készülnek 45

18 Fräsen_2009_H:Katalog_optimum_2008.qxd :59 Seite 46 OPTI F 100 TC-CNC CNC marógép szerszámváltóval és komplett Siemens CNC-vezérléssel Meggyőző érvek: minőség, hatékonyság és kedvező ár Masszív kivitel Főorsómeghajtás nagyteljesítményű Siemens szervómotorral 3 szervómotor a Siemenstől az X-, Y- és Z- tengelyeken Minden vezetékvédő nemesacélból készült Automatikus központi kenés Minden tengely golyósorsóval szerelve Beépített géplámpa és hűtővíz-berendezés Automatikus szerszámcserélő rendszer 10 szerszámhellyel Lehetőség automatikus vagy manuális szerszámcserére (elektropneumatikus szerszámbefogó felszerelés) Az elektronikus kézikerék minimálisra rövidíti a felszerszámozás és beállítás idejét Vég- és referenciakapcsoló érintkezésmentes kivitelben (hosszútávon sincs elhasználódás) Orsótúlterheltség-védelem Masszív, pontos keresztasztal nagy méretekkel, precíz felületmegmunkálással T-hornyokkal (méret: 14 mm) A legmodernebb marási technikák Siemens CNC-vezérléssel: SINUMERIK 802D SL Pro Modell OPTI F 100 TC-CNC Cikkszám Össz. hajtómű teljesítmény 15 kw 400 V ~50 Hz Hűtővízszivattyú 200 W Maróteljesítmény Maróteljesítmény lapk. marófejjel (max.) Ø 63 mm Maróteljesítmény ujjmaróval (max.) Ø 20 mm Megmunkálás közbeni előtolás mm/perc Kinyúlás 410 mm Gyorsjárat mm/perc Marási pontosság Ismétlési pontosság 0,006 mm Helyzetbeállítási pontosság 0,009 mm Főorsó csatlakozása Főorsó csatlakozása 7:24 BT 40 Fúró-marófej Úthossz Z-tengely 400 mm Forgatónyomaték Z-tengely motor 11 Nm Orsó-asztal távolság mm Fordulatszám Orsó fordulatszám f/p Hajtómotor 9 kw Szerszámcserélő Dob kivitel 10 szerszám Szerszámcserélés ideje 7-12 másodperc Keresztasztal Asztalhossz x asztal szélessége 960 x 280 mm Úthossz Y-tengely 300 mm Forgatónyomaték motor Y-tengely 6 Nm Úthossz X-tengely 450 mm Forgatónyomaték motor X-tengely 6 Nm T-horony méret/távolság/mennyiség 14 mm/85 mm/3 Terhelhetőség (max.) 300 kg Méretek Hossz x szélesség x magasság 1965 x 1650 x 2300 mm Hűtőfolyadék tartály térfogata 50 liter Nettó tömeg 1700 kg Mellékelt tartozékok BT40/ER 32 patronbefogó 7 patron (3-12 mm) RS 232 összekötőkábel Nagy teljesítményű és flexibilis a tervezésben és meghajtásban történő innovatív technikának köszönhetően Egyszerű használat és programozás a DIN-programozásnak köszönhetően, mely széles körűen segíti a programozást (ciklus, profilok marása) Könnyű adatmenedzsment a szokásos CF-kártya használatával (64 MB-tól 2 GB-ig) adatmentéshez, adatátvitelhez és részprogramok feltöltéséhez Hálózatbekötési lehetőség közvetlen programfeltöltéshez (Ethernet). Technikai adatok Funkcionális és könnyen kezelhető Siemens vezérlés Felhasználóbarát fúró- és maróciklusok, grafikus ábrázolással Programozás a DIN szabvány szerint 3 D-megmunkálás az opcionális CAD/CAM programozással USB csatlakozó 10,4"-os síkképernyő (színes) 3 Mbyte memória (belső) Frame-technológia Look Ahead funkció Kézikerékfunkció tároló 64 szerszámig Ethernet onboard csatlakozás 4 közbeiktatott tengely Alapvető kényelmi funkciók Beépített számológép Részszámláló Programfutási idő számláló Onboard-segítség (komplett használati utasítás a kezeléshez és programozáshoz) Onboard magyar nyelvű vezérlés (átváltható más, előre feltöltött nyelvre is) PLC-programsablon a gyors üzembehelyezés érdekében Grafikus PLC-állapotkijelzés Az irányításhoz való külső hozzáférés az Etherneten keresztül lehetővé válik A gép elő van készítve a Renislaw cég OMP 40 mérőérzékelő-rendszerének beszerelésére 46

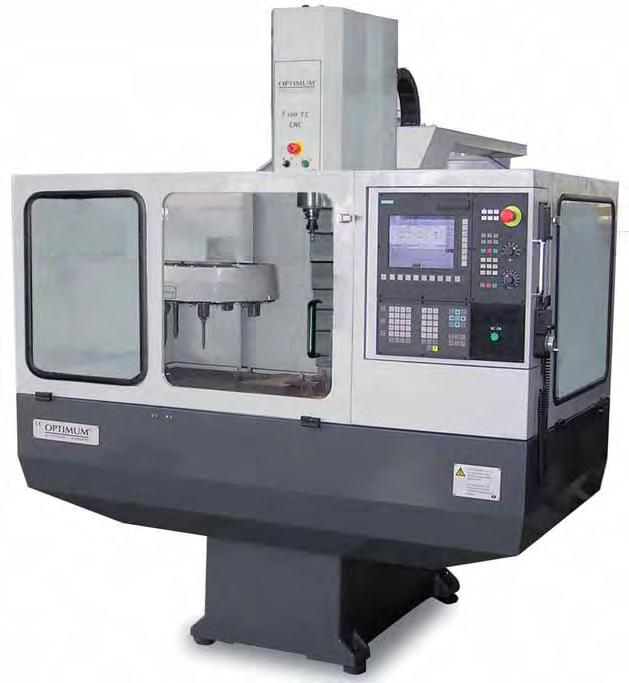

19 Fräsen_2009_H:Katalog_optimum_2008.qxd :00 Seite 47 F 100 TC-CNC Marás Ábra: F 100 TC-CNC Kiegészítők Cikksz. Euro (ÁFA nélkül) Szerszám indulókészlet ,00 HCV 105 gépsatu ,00 PNM 100 gépsatu ,00 PNM 125 gépsatu ,00 Software Opcionális CAD/CAM szoftver ,00 SYMplus marás Siemens vezérléshez 802S Kiegészítő posztprocesszor a SYMplus maráshoz , DSL-hez szimulátor és utófeldolgozó program Információ a szoftverekről a oldalon i Garaciameghosszabbítás Siemens garanciaidő ,00 meghosszabbítása 2 évre Szerszámtár Automatikus szerszámcserélő rendszer szerszámtárral, 10 szerszám részére Szerszámcserélési sebesség 7-12 másodperc Csatlakozási felület Könnyű hozzáférés Ethernet, USB, RS 232 könnyen csatlakoztatható a gépre A gépek CE-szabvány szerint készülnek 47

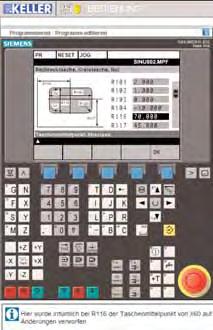

20 Fräsen_2009_H:Katalog_optimum_2008.qxd :00 Seite 48 CAD/CAM-Software-SYMplus SYMplus marás Időtakarékos és gazdaságos munka CNC-Software SYMplus marás Cikkszám: ,00 Euro (ÁFA nélkül) SYMplus marás az ideális szoftver kiegészítő OPTI F100 CNC géphez: Mint gyakorló-szoftver segíti a gyors betanulást a Sinumerik 802S vezérlés kezelésébe. Az olyan felhasználóknak, akiknek kevés CNC-tapasztalatuk van a SYMplus programmal megtanulhatják a DIN-programozást és végül a 802C-ciklusokat is fogják tudni írni és tesztelni. A SYMplus egy könnyen megtanulható 2,5 D CAD/CAM-rendszer, amellyel programozási időt tud spórolni, elkerüli a törést és csökkenti a megmunkálási időt. A program magyar nyelvű, egyszerű rajzok készítésére, szerszámozásra, technológia elkészítésére alkalmas, amely automatikusan elkészíti a DIN programot 802S vezérléshez. A szoftver négy modulra van felosztva, melyeket az alábbiakban mutatunk be: ÜZEMI gyakorló modul Itt gyakorolja a tipikus lépéseket a 802S vezérléshez Gyakorolja interaktívan a billentyűzettel is a Sinumerik-vezérlés programozását Az élethű ábrázolás (zajokkal) a tényleges gyakorlás érzését nyújtja Önnek, de törésveszély és stressz nélkül. DIN/ISO gyakorló modul Ebben a modulban a DIN- programozás geometrikus alapjait tanulhatja meg és tesztelheti A hibaanalízisnél van egy összefüggő, grafikusan alátámasztott segítség A teljes DIN-programot egy vezérelt szerkesztőben lehet megírni, ahol a hibák felülvizsgálata és szimulációja megtörténik Igény szerint egy vizsgálati modult kap. A kiértékelés automatikusan megtörténik. 48

21 Fräsen_2009_H:Katalog_optimum_2008.qxd :00 Seite 49 CNC vezérlés VEZÉRLÉS gyakorló modul Itt tud a program a 802S-ciklussal és paranccsal írni és szimulálni. Az átlátható szerkesztőléc könnyű munkát tesz lehetővé. Minden utasításhoz és ciklushoz van grafikus segédlet Szimuláció a 802D-hez CAD/CAM geometrikus modul Utolérhetetlen gyorsasággal és egyszerűséggel tud a SYMplus-sal munkadarabokat grafikusan programozni akkor is, ha a rajz nem NC szerint van méretezve. Alternatív CAD kontúrokat tud előhívni és megváltoztatni CNC Különféle geometriai alapformák, mint a derék-szög, kör, sokszög, furatkép és szöveggravírozás vannak eltárolva a gyorsabb szerkesztés érdekében A kiválasztott geometriákat átformázhatja, átméretezheti A tervezési adatokat utólag is gyorsan meg lehet változtatni. A szimmetrikus kontúrokat tükörrel/forgatással hozza létre. Ráhagyással készült geometria néhány egérkattintással létrehozható. 49

22 Fräsen_2009_H:Katalog_optimum_2008.qxd :01 Seite 50 A SYMplus CNC-szoftver CAD/CAM munkaterv modul A megmunkálási technológiát is lehet grafikusan, piktrogammok segítségével rögzíteni. Kényelmesen lehet gyártási stratégiákat összehasonlítani és ezáltal a megmunkálást optimalizálni. A munkaidő számítása segít a kalkulációnál. Nincs levegőben forgácsolás (a piros felületek a maradék anyagot mutatják). Minden elmozdulási út felül van vizsgálva ütközési szempontból. A 2D szimuláció sok részletet mutat, pl. ráhagyás, vágási vonal, minden egyes marópályára. A 3D szimuláció a legjobb eredményt mutatja a megmunkálásról. A letörések és süllyesztések is jól felismerhetőek. A 802S NC-program néhány egérkattintással készül. Az Opti F100 TC CNC vezérlésének 802D-s posztprocesszora opcionálisan rendelhető. További posztprocesszorok is opcionálisan elérhetők. Az adatátvitel számítógép és a SYMplus vezérlés között közvetlenül történik. Szerszámok elhelyezése A szerszámokat szárral és befogóval kell geometrikusan beadni. Ez fontos a törés ellenőrzéséhez és a pontos munkadarabok gyártásához. Az anyagminőségtől és megmunkálási módtól függetlenül minden szerszámhoz vágási adatokat lehet eltárolni. Előnyben részesített technológia zsebmarásnál (itt max. 5 -kal lehet előre meghatározni). A szerszámokat egyedileg össze lehet állítani a tárban. 50

23 Fräsen_2009_H:Katalog_optimum_2008.qxd :01 Seite 51 CNC vezérlés CAD/CAM funkciók áttekintése Geometria Kontúr kidolgozás interaktívan. Szoftverben előre megszerkesztett és tárolt piktogrammok, tetszőleges kontúrvonalak, négyszög, kör, sokszög, fúrókép, szövegsegítségével, változtatható méretekkel Változatkonstrukció a kontúrok egyszerűbb változtatásához, CAD-vágási helyek bidirekcionálisan (DXF, IGES) Különféle formátumok beolvasása, módosítása. Mérési funkció, 3D-s ábrázolás a tervezés minden időpontjában, beleértve a volumen és tömegszámítást Munkatervezés Gyártási időt redukáló stratégiák a maradékok felismerése által a teljes megmunkálási folyamat alatt, munkavégzés tetszőleges nyersdarabokkal. Síkmarás, felületmarás (zseb, sziget), kontúrpárhuzamos vagy sraffírozott különféle cserestratégiákkal (Helix, rámpa, függőleges), kontúrmarás, leélezés, horonymarás, szöveggravírozás, kézikerék, befogás, fúrás, süllyesztés, menetfúrás ciklusok Átfogó ütközésellenőrzés, a befogóeszközök figyelembevételével 2D-s és 3D-s szimuláció a kiválasztott géptípussal, valódi idővel, egyedi mondatképpel, nagyítóval Idő mérése a kalkulációhoz és a munkaterv optimalizálásához, automatikusan készített beállítólap Postprocesszor(ok) NC-programok előállításához a különféle vezérlésekhez (alapban a Sinumerik 802S-hez és Opti F100 CNC-hez) Szerszámigazítás, adatátvitel Szerszámigazgatás (geometriailag és technológiailag, anyagtól függő) NC-programszerkesztő a kényelmesebb szerkesztéshez (másolás, kivágás, keresés, pótlás) Kétirányú adatátvitel a soros adapterek által (RS232) Változatok, licenszek, szállítási terjedelem SYMplus marás az alábbi nyelveken érhető el: német, angol, francia, spanyol, olasz, holland, lengyel, magyar és szlovák. További nyelven megrendelésre. SYMplus-t CD-ROM-on szállítjuk. A licensz USB-másolásvédő kulccsal védett. A szoftverhez kap egy rendező kézikönyvet és egy négy színű, 130 oldalas munkafüzetet. A szoftverhez tartozik még egy SIEMENS-posztprocesszor (illeszkedik az F100 CNC vezérléshez) az Ön gépének NC-programjainak automatikus előállításához. Éppen ezért sorosan egy szimulátor van intergálva a szoftverbe a SINUMERIK 802S vezérléséhez és egy RS232-illeszkedési hely az adatátvitelhez. További posztprocesszorok és/vagy szimulátorok opcionálisan kaphatók. CNC Rendszerkövetelmények Kereskedelmben kapható számítógépek pl. Intel Pentium IV, Microsoft Windows 2000/XP Microsoft DirectX 7 verziótól vagy OpenGL től, Macromedia SHOCKWAVE PLAYER verzió (szállítás tartalmazza), Direct3D-kompatibilis 3D-grafikus kártya (pl. GeForce 2, 3, 4), képernyőfelbontás min. 1024x MB vagy 512 MB memória a Windows 2000/X-nél, kb. 280 MB szabad tárkapacitás Billenytűzet, egér, CD-ROM- vagy DVD-író-olvasó, hangkártya és hangszóró Sorozatszerű vágási helyek az adatátvitelhez, alternatív USB-vágási helyek, USB-vágási helyek a másolásvédő részére SYMplus esztergálás A SYMplus-szoftver az esztergáláshoz is megvásárolható. 51

24 Fräsen_2009_H:Katalog_optimum_2008.qxd :02 Seite 52 KIEGÉSZÍTŐK MARÁSHOZ Kiegészítők maráshoz Homlokmarófej MK Homlokmarófej MK Homlokmarófej ISO Homlokmarófej ISO Gyorsszorítású fúrótokmány B16 S. s. 48 Röhm gyorsszorítású fúrótokmány B16 S. s. 48 Direkt-gyorsszorítású fúrótokmány MK Direkt-gyorsszorítású fúrótokmány MK Direkt-gyorsszorítású fúrótokmány MK Marókészlet HSS Marókészlet HSS Titán-fúrókészlet Spirál fúrókészlet HSS MK Spirál fúrókészlet HSS MK Keményfém marókészlet Sugár marókészlet Szerszámbefogó csatlakozókúp MK Hűtővízszivattyú 230 V Hűtővízszivattyú 400 V Hűtőfolyadék cső KMS Hűtőfolyadék cső MMC Előtolómotor V Előtolómotor V Asztalhorony 14 mm Asztalhorony 18 mm Rezgéscsillapító talp SE Rezgéscsillapító talp SE Párhuzam alátét Kiesztergáló fej MK Kiesztergáló fej MK Kiesztergáló fej ISO Kiesztergáló fej MK Kiesztergáló fej ISO Marófej csatlakozótüske ISO Kúpátalakító tüske ISO Patronbefogó ISO Patronkészlet ER Patronkészlet ER Patronkészlet MK3/M Patronkészlet MK4/M Patronkészlet MK2 direkt befogás Patronkészlet MK3 direkt befogás Leszorítókészlet SPW Leszorítókészlet SPW Leszorítókészlet SPW Leszorítókészlet SPW Leszorítókészlet SPW Tapintó készlet Levegős szerszámbefogó rögzítőrendszer Szögbeállító darab Prizma állítható szöggel Menetvágó adapter M3-M Menetvágó adapter M5-M Univerzális osztófej TA Magasságállítható szegnyereg Rst Körasztal RT Körasztal RT Körasztal RT Körasztal RTE Körasztal RTU BF 16 Vario BF20(L)Vario F30 F45 BF30 Vario BF46 Vario MF2 Vario MF 4 Vario UF 100 F100 CNC/TC Ajánlott Feltételesen ajánlott Nem ajánlott Ez a készlettáblázat minden javasolt felszerelési opciót tartalmaz. Egyedi esetektől függően egy ettől eltérő tartozékhasználat mégis lehetséges. 52

25 Fräsen_2009_H:Katalog_optimum_2008.qxd :03 Seite 53 Precíziós gépsatuk FMS 100 FMS 125 FMS 150 FMS 200 FMSN 100 FMSN 125 FMSN 150 Marógép satuk Hidraulikus gépsatu HMS 100 HMS 125 HMS 150 HMS 200 Háromtengelyes gépsatu DAS 100 MV3-75 MV3-125 Kéttengelyes gépsatu ZAS 50 Hidraulikus gépsatu HCV 105 Precíziós moduláris gépsatu PNM 100 PNM BF 16 Vario BF20(L)Vario F30 / F30 Vario F45 BF30 Vario BF46 Vario WF 20 Vario MF2 Vario MF 4 Vario UF 100 F100 CNC/TC-CNC Marás Ajánlott Feltételesen ajánlott Nem ajánlott Ábra: FMSN Ábra: HCV Ábra: ZAS Ábra: HMS Ábra: DAS Ábra: MV3 Ábra: FMS Ábra: PNM 53

26 Fräsen_2009_H:Katalog_optimum_2008.qxd :04 Seite 54 CNC KEZDŐKÉSZLET Ábra: Patronbefogó készlet 7 1 Ábra: Magasságbeállító készülék Ábra: Párhuzamos alátétlapok 2 3 Ábra: Szerelési- és szerszámbeállítási segítség Ábra: Rakodópolc 12 Ábra: Behúzógomba 11 4 Ábra: Marótokmány 6 Ábra: Patronbefogó tartó Ábra: Síkmaró fej 10 5 Ábra: Gyorsbefogó fúrótokmány Ábra: Morzekúp 8 Ábra: Marótüske 9 Indulókészlet az OPTI F100 CNC/OPTI F100 TC-CNC-hez Cikksz ,00 Euro (ÁFA nélkül) Tartlamazza: db magasságállító készülék Analóg kivitel A referenciapont gyors és egyszerű meghatározásához a Z tengelyen és/vagy a szerszám nullára való beállításához (pl.marásnál vagy fúrásnál) a munkadarab megsérülése nélkül A magasságbeállító készüléket a gépasztalra vagy a munkadarabra állítjuk és a szerszámmal a rugózó felületet megérintjük Házmagasság 50 mm 1 db párhuzam-alátétlemez készlet Finomköszörülés 0,01 mm pontosan Hossz 150 mm Szélesség 8,5 mm 18 db (2 x 14 mm/2 x 16 mm/2 x 20 mm/2 x 24 mm/ 2 x 30 mm/2 x 32 mm/2 x 36 mm/2 x 40 mm/2 x 44 mm Műanyag táskában 1 db BT40 szerelési és szerszámbeállítási segítség A szerszám egyszerű és gyors beállításához Nettó tömeg: 13 kg A szerszám függőleges beállítása db BT40 gyorsbefogó fúrótokmány, 0-13 mm Tartalmazza a horogkulcsot is a reteszeléshez 2 db BT40/ER 32 patronbefogó-tartó Pontosság 0,005 mm 1 db ER 32 patron készlet amely áll: 18 patronból, 3-20 mm Fadobozban 1 db BT40-MK3 morzekúp adapter 1 db BT40 marótüske 27 mm 1 db síkmaró fej 63 mm Fúrat 27 mm Tartalmazza a váltólapkákat (3 db) 6 db BT40-40x45 0 behúzógomba Marólapka (opcionális) síkmaróhoz (10 db) Cikksz ,00 Euro (ÁFA nélkül) 4 1 db BT40 SLA marótokmány A 3-D érzékelő befogásához Oldalsó zárral Oldalsó befogófelülettel 12 1 db BT 40 szerszámtartó állvány Méretek (H x Sz x M): 595 x 143 x 225 mm 54

27 Fräsen_2009_H:Katalog_optimum_2008.qxd :04 Seite 55 CNC KEZDŐKÉSZLET - DARABONKÉNT Magasságállító készülék ,00 Analóg kivitel A referenciapont gyors és egyszerű meghatározásához a Z tengelyen és/vagy a szerszám nullára való beállításához (pl. marásnál vagy fúrásnál) a munkadarab megsérülése nélkül A magasságbeállító készüléket a gépasztalra vagy a munkadarabra állítjuk és a szerszámmal a rugózó felületet megérintjük Házmagasság 50 mm BT40/ER32 befogótartó Pontosság 0,005 mm 95,00 ER 32 patronbefogó készlet patronbefogó 3-20 mm Fadobozban 169,00 Párhuzam-alátét készlet ,00 Finomköszörülés 0,01 mm pontosan Hossz 150 mm x szélesség 8,5 mm 18 db (2 x 14 mm/2 x 16 mm/2 x 20 mm/2 x 24 mm/ 2 x 30 mm/2 x 32 mm/2 x 36 mm/2 x 40 mm/2 x 44 mm Műanyag táskában BT40-MK3 morzekúp adapter ,00 Marás BT40 síkmarófelvevő (27 mm) ,00 BT40 szerelési és szerszámbeáll. segítség A szerszám egyszerű és gyors beállításához Nettó tömeg: 13 kg A szerszám függőleges beállítása 119,00 Síkmaró mm Fúrás 27 mm Tartalmazza a vágólemezt Marólapka db 109,00 95,00 BT40 SLA marótokmány A 3-D érzékelő befogásához Oldalsó zárral Oldalsó befogófelülettel 70,00 BT40-40x45 0 kihúzócsapszeg ,90 BT40 gyorsbefogó fúrótokmány, 0-13 mm Tartalmazza a horogkulcsot is a reteszeléshez 149,00 BT40 szerszámtartó polc Méretek (H x Sz x M): 595 x 143 x 225 mm 65,00 Az árak az Áfát nem tartalmazzák 55

28 Fräsen_2009_H:Katalog_optimum_2008.qxd :04 Seite 56 KIEGÉSZÍTŐK MARÓGÉPEKHEZ Made in Germany homlokmarófej Univerzális alkalmazás, minden acél és nem-vas fémek megmunkálására Sík-és másolómarás Speciális acélból Nagy sík- és körfutási pontosság Különböző osztású marótest a különösen nyugodt járás és egyenletes forgácsolás érdekében ÚJ Made in Germany Alaptest és befogószár egy egységet képeznek, ezáltal rövid a kinyúlás és stabil a befogás Marótüske nélküli alkalmazás Különleges geometria a nagy marási sebességhez Gazdaságos, mivel a kopott élet egyszerűen elfordíthatjuk (12-szer használható) Tartalmazza 5 RDET 1003 MOSN 8026 váltólapkát Torx TX15 ÚJ Műszaki adatok MK 2 MK3 ISO30 ISO40 Vágóélek száma Külső átmérő 52 mm 52 mm 52 mm 63 mm Csatlakozószár MK2/M10 MK3/M12 SK30 SK40 Váltólapkák Ø 10 mm Ø 10 mm Ø 10 mm Ø 10 mm ISO-megjelölés RDX RDX RDX RDX D52/R5 D52/R5 D52/R5 D63/R5 Cikkszám Euro (ÁFA nélkül) 189,00 209,00 249,00 289,00 OPTIMUM precíziós gyorsszorítású fúrotokmány Körfutási pontosság kisebb mint 0,06 mm 0-8 mm; B mm; B mm; B mm; B RÖHM gyorsszorítású fúrótokmány 1-13 mm; B mm; B ,00 29,00 31,00 39,00 45,00 49,00 Ábra: MK2 Ábra: IS040 HM keményfém váltólapkák RDET ,00 RDET 1003 MOSN8026 Pozitív geometria PVD bevonatú Acél 900 N/mm 2 -ig, rozsdamentes acél, alumínium, színesfém, öntvény megmunkálásához 5 db Direkt-gyorsszorítású fúrótokmány közvetlen befogással Körfutási pontosság kisebb mint 0,05 mm 0-8 mm MK2 direktbefogással 0-13 mm MK3 direktbefogással 0-13 mm MK4 direktbefogással 69,00 89,00 95,00 HM keményfém váltólapkák RDHT RDHT 1003 MO-FA HF7 Erősen pozitív geomatria Csiszolt Alumínium-ötvözet, rézötvözet, műanyagok megmunkálására 5 darab 35,00 Ábra: RDET Kúpbővítő MK 2-MK MK 3-MK Ábra: RDHT 17,00 25,00 Kúpátalakító tüske Külső kúp MK4 Fúrótokmánykúp B Külső kúp ISO 30 Fúrótokmánykúp B Külső kúp ISO 40 Fúrótokmánykúp B ,90 49,00 59,00 Ábra: ISO 40 Az árak az Áfát nem tartalmazzák 56

29 Fräsen_2009_H:Katalog_optimum_2008.qxd :05 Seite 57 OPTIMUM ujjmaró készlet TiN-bevonatú Gőzzel felvitt titánium réteg, ezáltal nagyobb keménység, magasabb stabilitás és 2-5x hosszabb élettartam Dupla marókapacitás Jobban megmunkált felület 2 vágóélű kivitel: Központi élű homlokfogak, ék-/furathornyok marásához (pontosság P9) valamint a munkadarabok közepéből való kimaráshoz. Függőleges vagy oldalirányú marási folyamatok lehetségesek hengeres nyéllel és oldalsó felvevőfelülettel 4 vágóélű kivitel: 30 -os jobbos menet a jobb forgácseltávolításhoz. Központi élű homlokfogak. Normál és szilárd anyagokhoz, hengeres nyéllel és Weldon-szárral Fadobozban HSS ujjmaró készlet, 12-részes marószár, rövid kivitel 2 vágóélű kivitel 55,00 DIN 1835 B (Ø12 x 73, Ø10 x 63, Ø8 x 61, Ø6 x 52, Ø5 x 52, Ø4 x 51 mm) 6 marószár, rövid kivitel 4 vágóélű kivitel DIN 1835 B (Ø12 x 83, Ø10 x 73, Ø8 x 6, Ø6 x 57, Ø5 x 57, Ø4 x 55 mm) Spirál fúrókészlet 13 mm Titán bevonattal Jobb tartósság és hosszabb élettartam Keményfémeknél nagyobb szilárdság Gyorsabb munkaeredmények Csekélyebb kopás 25 részes; méretek 1-13 mm Fémdobozban 29,50 HSS ujjmaró készlet, 20-részes marószár DIN 327 D rövid kivitel 2 vágóélű kivitel DIN 1835 B, (3/4/5/6/8/10/12/14/18/20 mm) és 10 marószár DIN 844 B rövid kivitel 4 vágóélű kivitel DIN 1835 B, (3/4/5/6/8/10/12/14/18/20 mm) 105,00 HSS spirál fúrókészlet morzekúpos befogással 9 részes; méretek 14,5/16/18/20/22/24/26/28/30 mm Fadobozban Nagy tartósság Jó forgácselszállítás Jobbmenetes MK MK ,00 89,00 Marás Keményfém marókészlet ,00 18 részes; méretek 3 x 3 mm/3 x 4 mm/3 x 6 mm/3 x 8 mm/ 3 x 10 mm/3 x 12 mm 4 vágóélű kivitel Keményfém maró (TiALN bevonattal)) Központi él Sodrási szög 35 Gömbmarókészlet ,00 9 részes; méretek 3 x 4 mm/3 x 6 mm/3 x 8 mm 2 vágóélű kivitel Keményfém maró (TiALN) Sodrási szög 30 ÚJ ÚJ Tapintó készlet ,00 2 db tapintó, rövid és hosszú kivitel Anyag: CV acél Pontosság: 0,003 mm hosszú tapintó rövid tapintó H 145 mm 78 mm d1 Ø 10 mm Ø 10 mm d2 Ø 13 mm Ø 13 mm d3 Ø 3,2 mm Ø 3,2 mm d4 Ø 5 mm Ø 5 mm Az árak az Áfát nem tartalmazzák 57

30 Fräsen_2009_H:Katalog_optimum_2008.qxd :05 Seite 58 KIEGÉSZÍTŐK MARÓGÉPEKHEZ OPTIMUM univerzális asztalelőtolás Maróasztalelőtolás Vízszintes helyzetű felszerelés (V99) Függőleges helyzetű felszerelés (V250) Fokozatmentes sebességváltás és gyorsjárat Jobb-bal forgásirány Transzformátor, túlterhelésvédő és végálláskapcsoló a készletben Egyéni összeszerelésre OPTI V OPTI V ,00 509,00 OPTIMUM párhuzam-alátét készlet ,00 Precíziós, párhuzamos munkadarab leszorításhoz gépsatura vagy szerszámgépre Legfinomabb köszörülés 0,01 mm pontosságig Erősség 3 mm Hossz 150 mm 20 részes: méretek 2 x 13 mm/2 x 16 mm/2 x 19 mm/2 x 22 mm/ 2 x 25 mm/2 x 28 mm/2 x 31 mm/2 x 35 mm/2 x 38 mm/2 x 41 mm Biztonságos faládában, könnyen hozzáférhető elrendezésben Ábra: V 99 Ábra: V 250 OPTIMUM KT keresztasztal Hűtőfolyadék elvezetéssel Utánállítható fecskefarok-vezetékkel Beállítható kézikerék skála 0,05 mm beosztással Műszaki adatok KT 120 KT 179 KT 180 KT 210 Hossz mm Szélesség mm Magasság mm T-horony méret mm Asztal (Sz x H) mm 120x x x x730 Asztal terhelhetőség max. kg Talpszélesség mm Talphossz mm Úthossz X-tengely mm Úthossz Y-tengely mm Nettó tömeg kg Cikkszám Euro (ÁFA nélkül) 349,00 399,00 549,00 669,00 OPTIMUM párhuzam-alátét készlet Keménység: HRC Legfinomabb köszörülésű 0,01 mm pontosságig 18 részes; méretek: 5 x 16 x 100-tól 22 x 62 x 150-ig Műanyag táskában 169,00 Ábra: KT 180 Asztali leszorító 2 db/készlet Állítható szorításmagasság A szorítókar alatt található rézlemez védi az anyagot a rongálódástól Asztalhorony 14 mm/m H x Sz x M: 115 x 42 x 39 mm; Magasságbeállítás: 0-89 mm Asztalhorony 18 mm/m H x Sz x M: 133 x 50 x 49 mm; Magasságbeállítás: mm 49,00 59,00 WP 30 prizma-szög állítható Robosztus kivitelezés szerszámgépeken való fehasználáshoz Nagyon precíz megmunkálás 0 -tól 60 -ig és 0 -tól 30 -ig állítható Edzett és csiszolt karbonacél Precíz derékszögűség 0,005 mm Szögtolerancia 0,01 Méretek (H x Sz x M): 75 x 25 x 32 mm 99,00 Az árak az Áfát nem tartalmazzák 58

31 Fräsen_2009_H:Katalog_optimum_2008.qxd :05 Seite 59 OPTIMUM precíziós kiesztergáló fej készlet Szerszámkészlet univerzális fúrási- és kicsavarási munkákhoz, jelzőfúrások, beszúrások, belső csavarmenetek stb. előállításához Külső- és vertikális megmunkálásra is alkalmas Felhasználási terület Ø 10 mm-től Ø 220 mm-ig Minőségi nemesacélból készült, edzett és precíz csiszolású Tartalmazza kicsavaróacél, nyél, befogóburkolat, kulcs Táska MK MK ISO ISO ,00 229,00 229,00 229,00 MK2/M10/ER 25 partonkészlet ,00 Patronbefogó 15 db patron, 2-16 mm Horogkulcs Fadobozban MK2/M10/ER 32 partonkészlet ,00 Patronbefogó 18 db patron 3-25 mm Horogkulcs Fadobozban MK3/M12 partonkészlet , E (DIN 6388) Patronbefogó 7 db patron; Ø 6 / Ø 8 / Ø 10 / Ø 12 / Ø 16 / Ø 20 / Ø 25 mm Horogkulcs Műanyag dobozban MK4/M16 partonkészlet , E (DIN 6388) Patronbefogó 7 db patron; Ø 6 / Ø 8 / Ø 10 / Ø 12 / Ø 16 / Ø 20 / Ø 25 mm Horogkulcs Műanyag dobozban ISO 40/ER 32 partonkészlet ,00 Patronbefogó 7 db patron; Ø 3- Ø 20 mm Műanyag dobozban Marás OPTIMUM precíziós kiesztergáló fej-készlet Szerszámkészlet univerzális fúrási és kicsavarási munkákhoz, jelzőfúrások, beszúrások, belső csavarmenetek stb. előállításához Külső- és vertikális megmunkálásra is alkalmas Felhasználási terület Ø 5 mm-től Ø 250 mm-ig Nemes minőségi acélból készült, edzett és precíz csiszolású Inkluzív kicsavaróacél, nyél, befogóburkolat, kulcs Táska MK ISO ,00 950,00 OPTIMUM patron (egyesével) MK 3 direkt befogású / M 12 Ø 4 mm Ø 6 mm Ø 8 mm Ø 10 mm Ø 12 mm Ø 16 mm Ábra: MK3 15,00 15,00 15,00 15,00 15,00 15,00 OPTIMUM patronkészlet MK 2 / M 10 direkt befogású részes; Ø 4 / Ø 6 / Ø 8 / Ø 10 / Ø 12 Fadobozban MK 3 / M 12 direkt befogású részes; Ø 4 / Ø 6 / Ø 8 / Ø 10 / Ø 12 / Ø16 Fadobozban 89,00 89,00 Az árak az Áfát nem tartalmazzák 59

32 Fräsen_2009_H:Katalog_optimum_2008.qxd :05 Seite 60 KIEGÉSZÍTŐK MARÓGÉPEKHEZ OPTIMUM SPW 58 részes leszorítókészlet Metrikus menet Praktikusan falra szerelhető tartóval 24 db ászokcsavar 6 db T-csavar 6 db csavaranya 4 db összekötőanya 6 db lépcsős támaszték 12 db szorítóvas SPW T-horonyanya (10 mm-es) csavarmenet M 8 SPW T-horonyanya (12 mm-es) csavarmenet M 10 SPW T-horonyanya (14 mm-es) csavarmenet M 12 SPW T-horonyanya (16 mm-es) csavarmenet M 14 SPW T-horonyanya (18 mm-es) csavarmenet M 16 69,00 75,00 79,00 89,00 99,00 MMC1 mágnestalpas hűtőfolyadékcső Talpméret (H x Sz x M): 62 x 50 x 55,5 mm Mágnestalp tapadóerő 75 kg Flexibilis cső Hűtőfolyadék cső hossza 500 mm 89,00 Univerzális hűtőfolyadékrendszer Szállítási magasság max. 2,5 m Szállítási mennyiség 8 liter/perc Tartály űrtartalma: 11 liter Tartály mérete (H x Sz x M): 370 x 245 x 170 mm Rendszer tartalma: tartály, flexibilis cső, tömlő Kapcsoló-dugalj kombináció Hűtőfolyadék cső mágnestalptartóval Egyéni összeszerelésre Univerzális hűtőfolyadékrendszer 230 V Univerzális hűtőfolyadékrendszer 400 V ,00 189,00 KMS 2 hűtőfolyadékcső Két karos, flexibilis hűtőfolyadékcső különálló műanyagelemekből Elektromosan nem vezető Mágnestalp tapadóerő 50 kg-ig 335 mm hosszú hűtőfolyadékcső Flexibilis és stabil Legtöbb oldóanyaggal és kemikáliával szemben ellenálló Univerzálisan alkalmazható minden szerszámgéphez 37,00 Szögbeállító darab Egyedi gyártású darabok mechanikus megmunkálásához Precízió: párhuzamosság és derékszögűség 0, mm Oldalsó merevítőbordák Tisztán megmunkált külső oldalak Méretek (H x Sz x M): 202 x 126 x 150 mm Nettó tömeg: 7 kg 79,00 SE 1/SE 2 rezgéscsillapító talp A gépek és eszközök rögzítés nélkül installálhatók és a magasságbeállításuk pontosan nivellálható A hatékony lökés- és vibrációtompítás által javul a gépek teljesítménye Terhelés SE 1 SE 2 Marógép max. 500 kg max kg Menetes szár M 12 M 16 Ø/M/H 120/32/100 mm 160/35/120 mm Cikkszám Euro (ÁFA nélkül) 19,00 29,00 Az árak az Áfát nem tartalmazzák 60

33 Fräsen_2009_H:Katalog_optimum_2008.qxd :05 Seite 61 Vízszintes-függőleges körasztal Minőségi körasztal nemes mechanit öntvényből Megbízható és pontos Precíziós kúpgörgős csapágy Nagy igénybevétel mellett is stabil Nagy orsófurat a hosszabb munkadarabok befogásához Gyorsosztás a sorozatgyártás nagyobb sebessége érdekében Edzett és csiszolt csiga Erőátviteli arány 90:1 A munkasztal 360 -ban skálázott 1 fordítás a kézikerékkel 4 osztást jelent Skálabeosztás a kézikeréken 2 Osztás a nóniusz-skálázott kézikerékkel történik RTE 165 vízszintes-függőleges körasztal 3 pofás tokmánnyal Minőségi körasztal nemes mechanit öntvényből Megbízható és pontos Precíziós kúpgörgős csapágy Nagy igénybevétel mellett is stabil Nagy orsófurat a hosszabb munkadarabok befogásához Direkt-osztás a sorozatgyártás nagyobb sebessége érdekében Fokosztás 360 -os skálával Direkt osztás az osztótárcsával 24 pozíció (15 -os osztás) 3 pofás tokmány 7 osztótárcsa 2/3/4/6/8/12/24-es osztáshoz Síktárcsa 4 anyával Műszaki adatok RT 100 RT 150 RT 200 Központosító kúp MK2 MK2 MK3 Tárcsa átmérő Ø 110 mm Ø 150 mm Ø 200 mm Teljes magasság 72 mm 79 mm 104 mm Hossz x szélesség 138 x 118 mm 204 x 156 mm 265 x 199 mm Csúcsmagasság 80 mm 102 mm 133 mm Horonyméret/-mennyiség 11 mm/3 11 mm/4 16 mm/4 Indirekt osztóberendezés nem igen igen Nettó tömeg 9 kg 12 kg 30 kg Cikkszám Euro (ÁFA nélkül) 215,00 210,00 349,00 RTE ,00 Marás Ábra: RT 100 Tokmányfelfogó tárcsa RT 150-hez Tokmányfelfogó tárcsa RT 200-hoz pofás tokmány 130 mm RT 150-hez pofás tokmány 165 mm RT 200-hoz Optionális: CNC szerelőkészlet 143. oldal Ábra: RT 150-CNC 69,00 79,00 219,00 239,00 RTU 165 vízszintes-függőleges körasztal 3 pofás tokmánnyal Minőségi körasztal nemes mehanit öntvényből Megbízható és pontos Precíziós kúpgörgős csapágy Nagy igénybevétel mellett is stabil Nagy orsófurat a hosszabb munkadarabok befogásához 7 osztótárcsa 2/3/4/6/8/12/24-es a sorozatgyártás nagyobb sebessége érdekében Fokosztás 360 -os skálával, forgatókarral és nóniusszal Direkt osztás az osztótárcsával 24 pozíció (15 -os osztás) 3 pofás tokmány Síktárcsa 3 anyával RTU ,00 IT 150 indirekt osztóberendezés darab osztótárcsa Osztókar Szögmérő lemez Alkalmas RT 150-hez IT 200 indirekt osztóberendezés v. 3 db osztótárcsa Osztókar Szögmérő lemez Alkalmas RT 200 és RTU 165-höz 79,00 99,00 Műszaki adatok RTE 165 RTU 165 Esztergatokmány 165 mm 165 mm Hossz x szélesség x telj. magasság 218 x 260 x 200 mm 235 x 250 x 221 mm Csúcsmagasság 130 mm 130 mm Síktárcsa-Ø 203 mm 203 mm Max. felfogatás Ø 210 mm 210 mm Orsófurat kapacitás 36 mm 36 mm Indirekt osztóberendezés igen igen Nettó tömeg 32,5 kg 48 kg 61

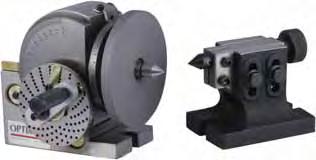

34 Fräsen_2009_H:Katalog_optimum_2008.qxd :06 Seite 62 KIEGÉSZÍTŐK MARÓGÉPEKHEZ Biztonsági berendezés marógéphez ,90 Állítható magasságú, nagyméretű védőüveg a felhasználó lehető legnagyobb védelméért Védőüveg mérete(h xsz): 240 x 130 mm M5-M12 menetvágó adapter Beépített gyorsvisszafordító, automatikus forgásirány-váltással 4 fokozatban állítható dörzskupplung B16 kúpcsatlakozás Mellékelt tartozékok 2 db flexibilis gumipatron 2 db villáskulcs Bedugható kulcs 299,00 Állítható magasságú szegnyereg Állítható magasságú RST 1 szegnyereg Csúcsmagasság mm Alkalmas: RT 100, RT 150 Állítható magasságú RST 2 szegnyereg Csúcsmagasság mm Alkalmas: RT 200, RTE 165, RTU ,00 99,00 TA 125 féluniverzális osztófej ,00 Dönthető -10 -tól +90 -ig Edzett és köszörült csavarmenet Precíziós kúpgörgős csapágy Áttételi arány 40:1 Edzett és köszörült fő-osztótárcsa (24 es osztás), 150 pontos osztáshoz Mellékelt tartozékok Állítható magasságú szegnyereg Központosító csúcs Tokmányfelfogó tárcsa (Ø 140 mm) 2 indirekt osztótárcsa, bármilyen osztás 2 és 50 között és sok felosztás 380-ig ISO 40 szerszámbefogó rendszer ,00 MF 2 Vario / MF 4 Vario-hoz Tartalmazza a szerszámszorítót, fedősapkát, levegőelőkészítő egységet, fogaskoszorút, behúzószárat, kapcsolódobozt, kezelőegységet Magas elérhető vákum Rövid cserélési idő az egykezes kezelésnek köszönhetően Csekély súly az optimális struktúrának köszönhetően Biztonságos rögzítés a könyökemelő elvnek köszönhetően Nagyon csekély levegőfelhasználás TA 125 műszaki adatok Teljes magasság 173 mm Szélesség 91 mm Hossz 189 mm Horony szélessége 13 mm Csúcsmagasság 100 mm Orsófurat átmérő 18 mm Nettó tömeg 12 kg Szerszámbefogó rendszer szerelőkészlet ,00 Az árak az Áfát nem tartalmazzák 62

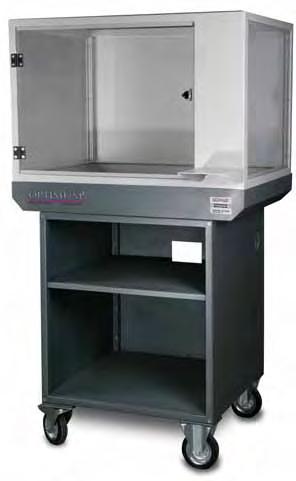

35 Fräsen_2009_H:Katalog_optimum_2008.qxd :06 Seite 63 ÚJ SHC zárt munkatér alépítménnyel OPTI BF20 Vario / OPTI BF20L Vario fúró-marógépekhez Meggyőző érvek: minőség, hatékonyság és kedvező ár Egyszerűség és a kényelmes kezelés A készülékház teteje levehető A munkaterület 3 oldalról jól belátható a beillesztett, világos makrolon ablaktábláknak köszönhetően Szekrényként szolgáló talpazat pl. kontroller vagy számítógép részére, kábelátvezetéssel Nincs több szétszórt forgács 4 db gumírozott kerékre szerelve (2 db elforduló, fékezhető) Marás MODELL SHC1 BF20 VARIO-HOZ SHC2 BF20L VARIO-HOZ Cikkszám

36 Fräsen_2009_H:Katalog_optimum_2008.qxd :06 Seite 64 GÉPSATUK OPTIMUM FMS precíziós gépsatuk Robosztus kialakítás maráshoz, fúráshoz és köszörüléshez Minőségi öntvényből készült satutest Edzett és köszörült vezetékfelületek Edzett, köszörült, cserélhető szorítópofák A forgóalappal 360 -ban elfordítható FMS 100 FMS 125 FMS 150 FMS 200 Cikkszám Euro (ÁFA nélkül) 129,00 149,00 199,00 329,00 Prizmapofa Euro (ÁFA nélkül) 29,00 39,00 39,00 59,00 OPTIMUM HMS hidraulikus gépsatuk Robosztus kialakítás maráshoz, fúráshoz és köszörüléshez Minőségi öntvényből készült satutest Edzett és köszörült vezetékfelületek Edzett, köszörült, cserélhető szorítópofák Védett orsó Booster -rendszer, kis erőkifejtéssel nagy szorítóerő Nagy befogási kapacitás a reteszelőfuratoknak köszönhetően A forgóalappal 360 -ban elfordítható HMS 100 HMS 125 HMS 150 HMS 200 Cikkszám Euro (ÁFA nélkül) 549,00 599,00 649,00 999,00 Prizmapofa Euro (ÁFA nélkül) 39,00 45,00 49,00 Prizmapofa Prizmapofa E A B H R S a s h1 h2 g1 g2 kg FMS 100 mm FMS 125 mm FMS 150 mm FMS 200 mm ,5 58 OPTIMUM FMSN precíziós gépsatuk Utánhúzókar a munkadarab biztos befogásához Minőségi öntvényből készült satutest Edzett és köszörült vezetékfelületek Edzett, köszörült, cserélhető szorítópofák Védett orsó A szorítópofák megfordításával belső szorításhoz is használható A forgóalappal 360 -ban elfordítható FMSN 100 FMSN 125 FMSN 150 Cikkszám Euro (ÁFA nélkül) 219,00 249,00 279,00 Prizmapofa Euro (ÁFA nélkül) 39,00 45,00 49,00 A B C D E F G H a b c d kg HMS 100 mm HMS 125 mm HMS 150 mm HMS 200 mm HMS 100 HMS 125 HMS 150 HMS 200 Bef. hossz X 0-60 mm 0-80 mm mm mm Bef. hossz Y mm mm mm mm Bef. hossz Z mm mm mm mm Szoríterő 2500 kg 4000 kg 4500 kg 7500 kg Szoríterő 24,5 kn 39,25 kn 44,1 kn 73,6 kn OPTIMUM DAS 100 háromtengelyes gépsatu Minőségi öntvényből készült satutest A forgóalappal 360 -ban elfordítható Edzett és köszörült vezetékfelületek Edzett, köszörült, cserélhető szorítópofák Vízszintesen 90 -ig dönthető Függőleges irányban ± 45 -ban billenthető Jól látható skálabeosztás minden tengelyen DAS 100 Prizmapofa Cikkszám Euro (ÁFA nélkül) 429,00 45,00 Prizmapofa Prizmapofa A B C a b c d e f kg FMSN 100 mm FMSN 125 mm FMSN 150 mm A B C D E F G H I J K kg DAS100 mm ,

37 Fräsen_2009_H:Katalog_optimum_2008.qxd :06 Seite 65 OPTIMUM kéttengelyes gépsatu ZAS ban dönthető Edzett, köszörült, cserélhető szorítópofák Jól látható skálabeosztás minden tengelyen A forgóalappal 360 -ban elfordítható Műszaki adatok ZAS 50 Pofaszélesség 50 mm Pofamagasság 22 mm Befogási szélesség 46 mm Teljes hossz 205 mm Teljes magasság 87 mm Nettó tömeg 3,4 kg Cikkszám Euro (ÁFA nélkül) 89,00 OPTIMUM hidraulikus marógépsatu HCV 105 Nagy pontosságú moduláris gépsatu egyedi- és sorozatmegmunkáláshoz CNCmarógépeken Robosztus kiképzés maráshoz Edzett és köszörült vezetékfelületek Booster-rendszer, kis erőráfordítással, nagy nyomásteljesítmény szorításkor Nagy befogási tartomány a különböző lyuktávolságú, kettős csapszegnek köszönhetően Nagy befogóerő Magas minőségű nemesacélból készült A magas minőségnek köszönhetően hosszú élettartam Műszaki adatok HCV 105 Pofaszélesség 105 mm Pofamagasság 42 mm Teljes hossz 440 mm Befogási hossz 0-85 mm Teljes hossz 100 mm Befogási hossz mm Nettó tömeg 22 kg Szorítóerő 2500 kg Cikkszám Szorítóerő 24,5 kn Euro (ÁFA nélkül) 590,00 Marás OPTIMUM háromtengelyes gépsatu MV3 Vízszintesen 90 -ig dönthető Függőleges irányban ±45 billenthető Jól látható skálabeosztás minden tengelyen Edzett, köszörült, cserélhető szorítópofák A forgóalappal 360 -ban elfordítható Műszaki adatok MV3-75 MV3-125 Pofaszélesség 75 mm 125 mm Pofamagasság 33 mm 45 mm Befogási szélesség 82 mm 97 mm Teljes hossz 195 mm 290 mm Teljes magasság 150 mm 206 mm Nettó tömeg 11 kg 26 kg Cikkszám Euro (ÁFA nélkül) 159,00 209,00 OPTIMUM Precíziós moduláris satu PNM Moduláris gépsatu egyedi- és sorozatmegmunkáláshoz CNC- marógépeken Forgóalappal Különösen alkalmas szerszám- és formakészítéshez Öntött szerszámacélból készült Edzett és köszörült vezetékfelületek Nagy precizitás Egyszerű kezelhetőség Horizontálisan és vertikálisan is alkalmazható Univerzálisan hasznáható Műszaki adatok PNM 100 PNM 125 Pofaszélesség 100 mm 125 mm Pofamagasság 30 mm 40 mm Befogási hossz max. 95 mm 150 mm Teljes hossz 270 mm 345 mm Teljes magasság 85 mm 103 mm Nettó tömeg 10,3 kg 18,2 kg Cikkszám Euro (ÁFA nélkül) 630,00 790,00 Ábra: MV3-75 Ábra: PNM
