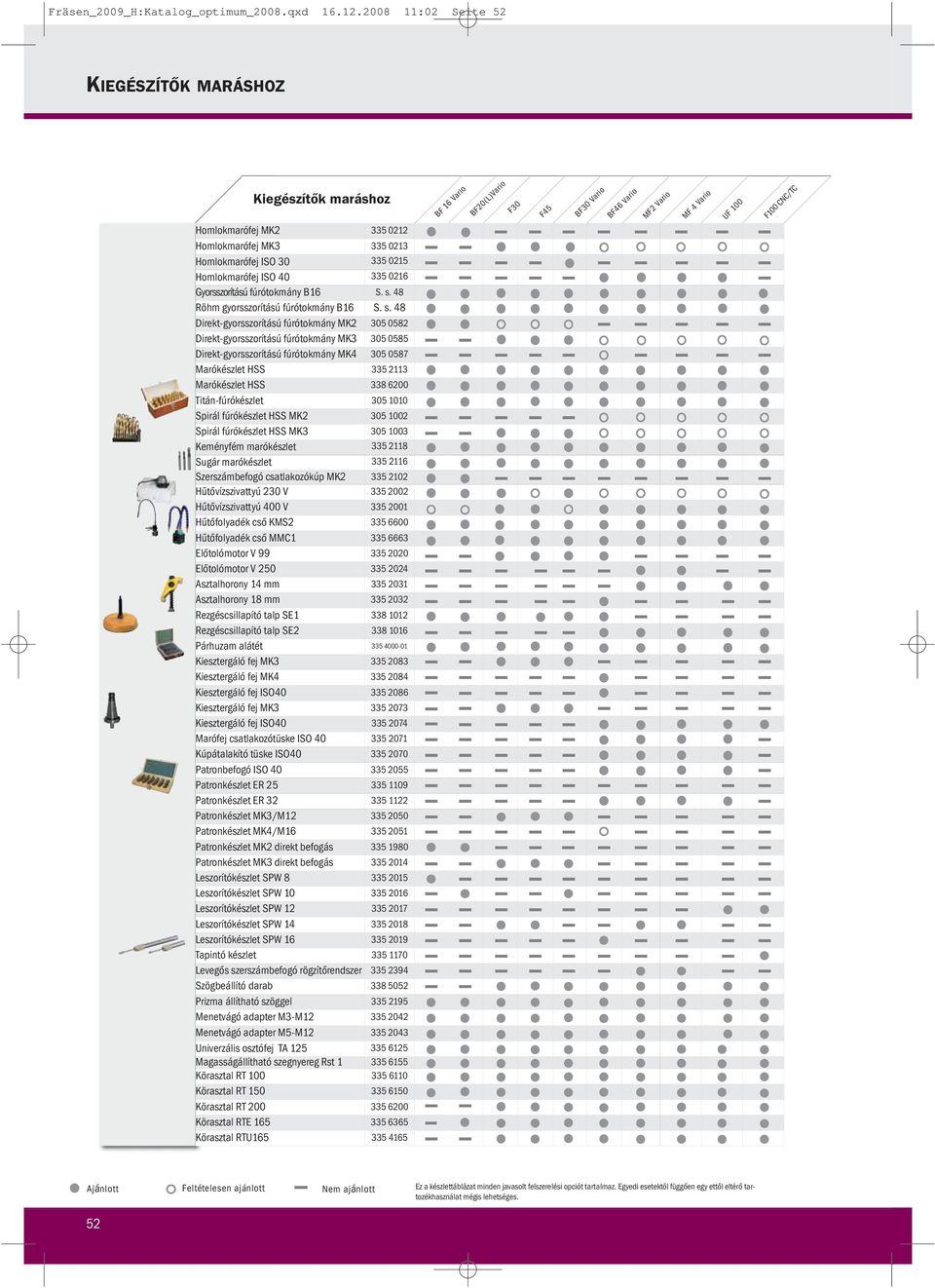

1 Fräsen_2009_H:Katalog_optimum_2008.qxd :02 Seite 52 KIEGÉSZÍTŐK MARÁSHOZ Kiegészítők maráshoz Homlokmarófej MK Homlokmarófej MK Homlokmarófej ISO Homlokmarófej ISO Gyorsszorítású fúrótokmány B16 S. s. 48 Röhm gyorsszorítású fúrótokmány B16 S. s. 48 Direkt-gyorsszorítású fúrótokmány MK Direkt-gyorsszorítású fúrótokmány MK Direkt-gyorsszorítású fúrótokmány MK Marókészlet HSS Marókészlet HSS Titán-fúrókészlet Spirál fúrókészlet HSS MK Spirál fúrókészlet HSS MK Keményfém marókészlet Sugár marókészlet Szerszámbefogó csatlakozókúp MK Hűtővízszivattyú 230 V Hűtővízszivattyú 400 V Hűtőfolyadék cső KMS Hűtőfolyadék cső MMC Előtolómotor V Előtolómotor V Asztalhorony 14 mm Asztalhorony 18 mm Rezgéscsillapító talp SE Rezgéscsillapító talp SE Párhuzam alátét Kiesztergáló fej MK Kiesztergáló fej MK Kiesztergáló fej ISO Kiesztergáló fej MK Kiesztergáló fej ISO Marófej csatlakozótüske ISO Kúpátalakító tüske ISO Patronbefogó ISO Patronkészlet ER Patronkészlet ER Patronkészlet MK3/M Patronkészlet MK4/M Patronkészlet MK2 direkt befogás Patronkészlet MK3 direkt befogás Leszorítókészlet SPW Leszorítókészlet SPW Leszorítókészlet SPW Leszorítókészlet SPW Leszorítókészlet SPW Tapintó készlet Levegős szerszámbefogó rögzítőrendszer Szögbeállító darab Prizma állítható szöggel Menetvágó adapter M3-M Menetvágó adapter M5-M Univerzális osztófej TA Magasságállítható szegnyereg Rst Körasztal RT Körasztal RT Körasztal RT Körasztal RTE Körasztal RTU BF 16 Vario BF20(L)Vario F30 F45 BF30 Vario BF46 Vario MF2 Vario MF 4 Vario UF 100 F100 CNC/TC Ajánlott Feltételesen ajánlott Nem ajánlott Ez a készlettáblázat minden javasolt felszerelési opciót tartalmaz. Egyedi esetektől függően egy ettől eltérő tartozékhasználat mégis lehetséges. 52

2 Fräsen_2009_H:Katalog_optimum_2008.qxd :03 Seite 53 Precíziós gépsatuk FMS 100 FMS 125 FMS 150 FMS 200 FMSN 100 FMSN 125 FMSN 150 Marógép satuk Hidraulikus gépsatu HMS 100 HMS 125 HMS 150 HMS 200 Háromtengelyes gépsatu DAS 100 MV3-75 MV3-125 Kéttengelyes gépsatu ZAS 50 Hidraulikus gépsatu HCV 105 Precíziós moduláris gépsatu PNM 100 PNM BF 16 Vario BF20(L)Vario F30 / F30 Vario F45 BF30 Vario BF46 Vario WF 20 Vario MF2 Vario MF 4 Vario UF 100 F100 CNC/TC-CNC Marás Ajánlott Feltételesen ajánlott Nem ajánlott Ábra: FMSN Ábra: HCV Ábra: ZAS Ábra: HMS Ábra: DAS Ábra: MV3 Ábra: FMS Ábra: PNM 53

3 Fräsen_2009_H:Katalog_optimum_2008.qxd :04 Seite 54 CNC KEZDŐKÉSZLET Ábra: Patronbefogó készlet 7 1 Ábra: Magasságbeállító készülék Ábra: Párhuzamos alátétlapok 2 3 Ábra: Szerelési- és szerszámbeállítási segítség Ábra: Rakodópolc 12 Ábra: Behúzógomba 11 4 Ábra: Marótokmány 6 Ábra: Patronbefogó tartó Ábra: Síkmaró fej 10 5 Ábra: Gyorsbefogó fúrótokmány Ábra: Morzekúp 8 Ábra: Marótüske 9 Indulókészlet az OPTI F100 CNC/OPTI F100 TC-CNC-hez Cikksz ,00 Euro (ÁFA nélkül) Tartlamazza: db magasságállító készülék Analóg kivitel A referenciapont gyors és egyszerű meghatározásához a Z tengelyen és/vagy a szerszám nullára való beállításához (pl.marásnál vagy fúrásnál) a munkadarab megsérülése nélkül A magasságbeállító készüléket a gépasztalra vagy a munkadarabra állítjuk és a szerszámmal a rugózó felületet megérintjük Házmagasság 50 mm 1 db párhuzam-alátétlemez készlet Finomköszörülés 0,01 mm pontosan Hossz 150 mm Szélesség 8,5 mm 18 db (2 x 14 mm/2 x 16 mm/2 x 20 mm/2 x 24 mm/ 2 x 30 mm/2 x 32 mm/2 x 36 mm/2 x 40 mm/2 x 44 mm Műanyag táskában 1 db BT40 szerelési és szerszámbeállítási segítség A szerszám egyszerű és gyors beállításához Nettó tömeg: 13 kg A szerszám függőleges beállítása db BT40 gyorsbefogó fúrótokmány, 0-13 mm Tartalmazza a horogkulcsot is a reteszeléshez 2 db BT40/ER 32 patronbefogó-tartó Pontosság 0,005 mm 1 db ER 32 patron készlet amely áll: 18 patronból, 3-20 mm Fadobozban 1 db BT40-MK3 morzekúp adapter 1 db BT40 marótüske 27 mm 1 db síkmaró fej 63 mm Fúrat 27 mm Tartalmazza a váltólapkákat (3 db) 6 db BT40-40x45 0 behúzógomba Marólapka (opcionális) síkmaróhoz (10 db) Cikksz ,00 Euro (ÁFA nélkül) 4 1 db BT40 SLA marótokmány A 3-D érzékelő befogásához Oldalsó zárral Oldalsó befogófelülettel 12 1 db BT 40 szerszámtartó állvány Méretek (H x Sz x M): 595 x 143 x 225 mm 54

4 Fräsen_2009_H:Katalog_optimum_2008.qxd :04 Seite 55 CNC KEZDŐKÉSZLET - DARABONKÉNT Magasságállító készülék ,00 Analóg kivitel A referenciapont gyors és egyszerű meghatározásához a Z tengelyen és/vagy a szerszám nullára való beállításához (pl. marásnál vagy fúrásnál) a munkadarab megsérülése nélkül A magasságbeállító készüléket a gépasztalra vagy a munkadarabra állítjuk és a szerszámmal a rugózó felületet megérintjük Házmagasság 50 mm BT40/ER32 befogótartó Pontosság 0,005 mm 95,00 ER 32 patronbefogó készlet patronbefogó 3-20 mm Fadobozban 169,00 Párhuzam-alátét készlet ,00 Finomköszörülés 0,01 mm pontosan Hossz 150 mm x szélesség 8,5 mm 18 db (2 x 14 mm/2 x 16 mm/2 x 20 mm/2 x 24 mm/ 2 x 30 mm/2 x 32 mm/2 x 36 mm/2 x 40 mm/2 x 44 mm Műanyag táskában BT40-MK3 morzekúp adapter ,00 Marás BT40 síkmarófelvevő (27 mm) ,00 BT40 szerelési és szerszámbeáll. segítség A szerszám egyszerű és gyors beállításához Nettó tömeg: 13 kg A szerszám függőleges beállítása 119,00 Síkmaró mm Fúrás 27 mm Tartalmazza a vágólemezt Marólapka db 109,00 95,00 BT40 SLA marótokmány A 3-D érzékelő befogásához Oldalsó zárral Oldalsó befogófelülettel 70,00 BT40-40x45 0 kihúzócsapszeg ,90 BT40 gyorsbefogó fúrótokmány, 0-13 mm Tartalmazza a horogkulcsot is a reteszeléshez 149,00 BT40 szerszámtartó polc Méretek (H x Sz x M): 595 x 143 x 225 mm 65,00 Az árak az Áfát nem tartalmazzák 55

5 Fräsen_2009_H:Katalog_optimum_2008.qxd :04 Seite 56 KIEGÉSZÍTŐK MARÓGÉPEKHEZ Made in Germany homlokmarófej Univerzális alkalmazás, minden acél és nem-vas fémek megmunkálására Sík-és másolómarás Speciális acélból Nagy sík- és körfutási pontosság Különböző osztású marótest a különösen nyugodt járás és egyenletes forgácsolás érdekében ÚJ Made in Germany Alaptest és befogószár egy egységet képeznek, ezáltal rövid a kinyúlás és stabil a befogás Marótüske nélküli alkalmazás Különleges geometria a nagy marási sebességhez Gazdaságos, mivel a kopott élet egyszerűen elfordíthatjuk (12-szer használható) Tartalmazza 5 RDET 1003 MOSN 8026 váltólapkát Torx TX15 Műszaki adatok MK 2 MK3 ISO30 ISO40 ÚJ Vágóélek száma Külső átmérő 52 mm 52 mm 52 mm 63 mm Csatlakozószár MK2/M10 MK3/M12 SK30 SK40 Váltólapkák Ø 10 mm Ø 10 mm Ø 10 mm Ø 10 mm ISO-megjelölés RDX RDX RDX RDX D52/R5 D52/R5 D52/R5 D63/R5 Cikkszám Euro (ÁFA nélkül) 1 209,00 249,00 2 OPTIMUM precíziós gyorsszorítású fúrotokmány Körfutási pontosság kisebb mint 0,06 mm 0-8 mm; B mm; B mm; B mm; B RÖHM gyorsszorítású fúrótokmány 1-13 mm; B mm; B ,00 29,00 31,00 39,00 45,00 49,00 Ábra: MK2 Ábra: IS040 HM keményfém váltólapkák RDET ,00 RDET 1003 MOSN8026 Pozitív geometria PVD bevonatú Acél 900 N/mm 2 -ig, rozsdamentes acél, alumínium, színesfém, öntvény megmunkálásához 5 db Direkt-gyorsszorítású fúrótokmány közvetlen befogással Körfutási pontosság kisebb mint 0,05 mm 0-8 mm MK2 direktbefogással 0-13 mm MK3 direktbefogással 0-13 mm MK4 direktbefogással 69,00 95,00 HM keményfém váltólapkák RDHT RDHT 1003 MO-FA HF7 Erősen pozitív geomatria Csiszolt Alumínium-ötvözet, rézötvözet, műanyagok megmunkálására 5 darab 35,00 Ábra: RDET Kúpbővítő MK 2-MK MK 3-MK Ábra: RDHT 17,00 25,00 Kúpátalakító tüske Külső kúp MK4 Fúrótokmánykúp B Külső kúp ISO 30 Fúrótokmánykúp B Külső kúp ISO 40 Fúrótokmánykúp B ,90 49,00 59,00 Ábra: ISO 40 Az árak az Áfát nem tartalmazzák 56

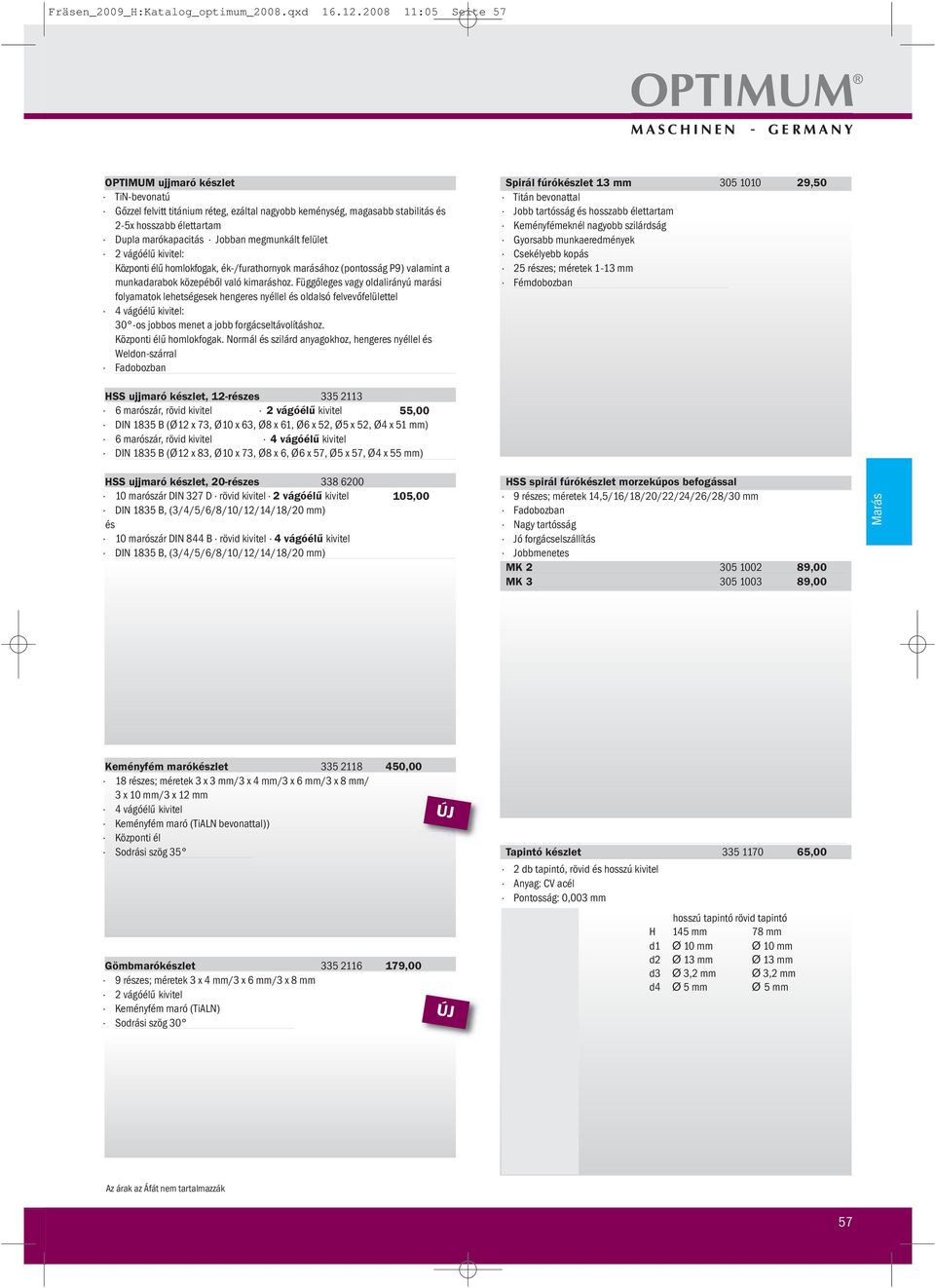

6 Fräsen_2009_H:Katalog_optimum_2008.qxd :05 Seite 57 OPTIMUM ujjmaró készlet TiN-bevonatú Gőzzel felvitt titánium réteg, ezáltal nagyobb keménység, magasabb stabilitás és 2-5x hosszabb élettartam Dupla marókapacitás Jobban megmunkált felület 2 vágóélű kivitel: Központi élű homlokfogak, ék-/furathornyok marásához (pontosság P9) valamint a munkadarabok közepéből való kimaráshoz. Függőleges vagy oldalirányú marási folyamatok lehetségesek hengeres nyéllel és oldalsó felvevőfelülettel 4 vágóélű kivitel: 30 -os jobbos menet a jobb forgácseltávolításhoz. Központi élű homlokfogak. Normál és szilárd anyagokhoz, hengeres nyéllel és Weldon-szárral Fadobozban HSS ujjmaró készlet, 12-részes marószár, rövid kivitel 2 vágóélű kivitel 55,00 DIN 1835 B (Ø12 x 73, Ø10 x 63, Ø8 x 61, Ø6 x 52, Ø5 x 52, Ø4 x 51 mm) 6 marószár, rövid kivitel 4 vágóélű kivitel DIN 1835 B (Ø12 x 83, Ø10 x 73, Ø8 x 6, Ø6 x 57, Ø5 x 57, Ø4 x 55 mm) Spirál fúrókészlet 13 mm Titán bevonattal Jobb tartósság és hosszabb élettartam Keményfémeknél nagyobb szilárdság Gyorsabb munkaeredmények Csekélyebb kopás 25 részes; méretek 1-13 mm Fémdobozban 29,50 HSS ujjmaró készlet, 20-részes marószár DIN 327 D rövid kivitel 2 vágóélű kivitel DIN 1835 B, (3/4/5/6/8/10/12/14/18/20 mm) és 10 marószár DIN 844 B rövid kivitel 4 vágóélű kivitel DIN 1835 B, (3/4/5/6/8/10/12/14/18/20 mm) 105,00 HSS spirál fúrókészlet morzekúpos befogással 9 részes; méretek 14,5/16/18/20/22/24/26/28/30 mm Fadobozban Nagy tartósság Jó forgácselszállítás Jobbmenetes MK MK Marás Keményfém marókészlet ,00 18 részes; méretek 3 x 3 mm/3 x 4 mm/3 x 6 mm/3 x 8 mm/ 3 x 10 mm/3 x 12 mm 4 vágóélű kivitel Keményfém maró (TiALN bevonattal)) Központi él Sodrási szög 35 Gömbmarókészlet ,00 9 részes; méretek 3 x 4 mm/3 x 6 mm/3 x 8 mm 2 vágóélű kivitel Keményfém maró (TiALN) Sodrási szög 30 ÚJ ÚJ Tapintó készlet ,00 2 db tapintó, rövid és hosszú kivitel Anyag: CV acél Pontosság: 0,003 mm hosszú tapintó rövid tapintó H 145 mm 78 mm d1 Ø 10 mm Ø 10 mm d2 Ø 13 mm Ø 13 mm d3 Ø 3,2 mm Ø 3,2 mm d4 Ø 5 mm Ø 5 mm Az árak az Áfát nem tartalmazzák 57

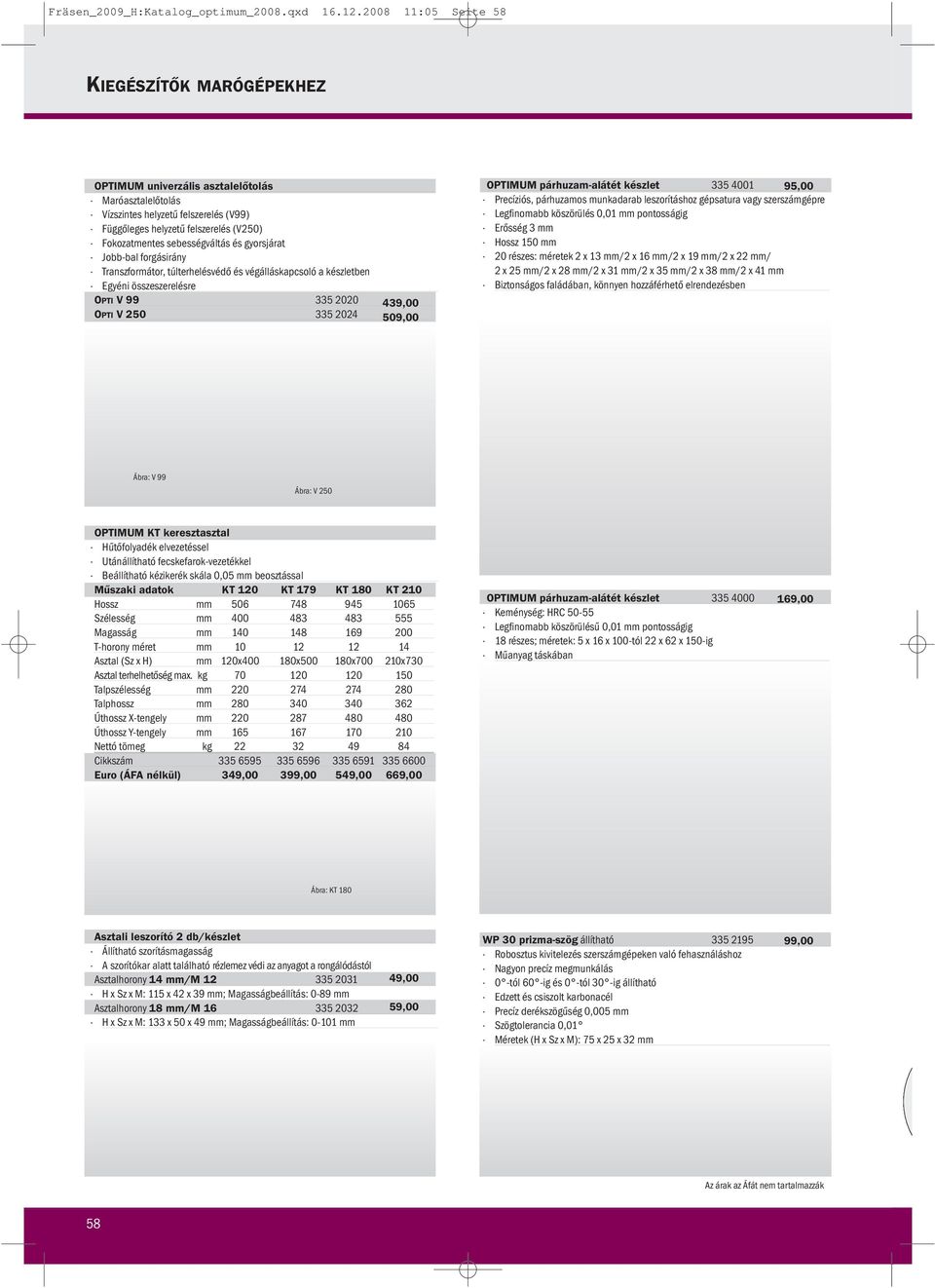

7 Fräsen_2009_H:Katalog_optimum_2008.qxd :05 Seite 58 KIEGÉSZÍTŐK MARÓGÉPEKHEZ OPTIMUM univerzális asztalelőtolás Maróasztalelőtolás Vízszintes helyzetű felszerelés (V99) Függőleges helyzetű felszerelés (V250) Fokozatmentes sebességváltás és gyorsjárat Jobb-bal forgásirány Transzformátor, túlterhelésvédő és végálláskapcsoló a készletben Egyéni összeszerelésre OPTI V OPTI V ,00 509,00 OPTIMUM párhuzam-alátét készlet ,00 Precíziós, párhuzamos munkadarab leszorításhoz gépsatura vagy szerszámgépre Legfinomabb köszörülés 0,01 mm pontosságig Erősség 3 mm Hossz 150 mm 20 részes: méretek 2 x 13 mm/2 x 16 mm/2 x 19 mm/2 x 22 mm/ 2 x 25 mm/2 x 28 mm/2 x 31 mm/2 x 35 mm/2 x 38 mm/2 x 41 mm Biztonságos faládában, könnyen hozzáférhető elrendezésben Ábra: V 99 Ábra: V 250 OPTIMUM KT keresztasztal Hűtőfolyadék elvezetéssel Utánállítható fecskefarok-vezetékkel Beállítható kézikerék skála 0,05 mm beosztással Műszaki adatok KT 120 KT 179 KT 180 KT 210 Hossz mm Szélesség mm Magasság mm T-horony méret mm Asztal (Sz x H) mm 120x x x x730 Asztal terhelhetőség max. kg Talpszélesség mm Talphossz mm Úthossz X-tengely mm Úthossz Y-tengely mm Nettó tömeg kg Cikkszám Euro (ÁFA nélkül) 349,00 399,00 549,00 669,00 OPTIMUM párhuzam-alátét készlet Keménység: HRC Legfinomabb köszörülésű 0,01 mm pontosságig 18 részes; méretek: 5 x 16 x 100-tól 22 x 62 x 150-ig Műanyag táskában 169,00 Ábra: KT 180 Asztali leszorító 2 db/készlet Állítható szorításmagasság A szorítókar alatt található rézlemez védi az anyagot a rongálódástól Asztalhorony 14 mm/m H x Sz x M: 115 x 42 x 39 mm; Magasságbeállítás: 0-89 mm Asztalhorony 18 mm/m H x Sz x M: 133 x 50 x 49 mm; Magasságbeállítás: mm 49,00 59,00 WP 30 prizma-szög állítható Robosztus kivitelezés szerszámgépeken való fehasználáshoz Nagyon precíz megmunkálás 0 -tól 60 -ig és 0 -tól 30 -ig állítható Edzett és csiszolt karbonacél Precíz derékszögűség 0,005 mm Szögtolerancia 0,01 Méretek (H x Sz x M): 75 x 25 x 32 mm 99,00 Az árak az Áfát nem tartalmazzák 58

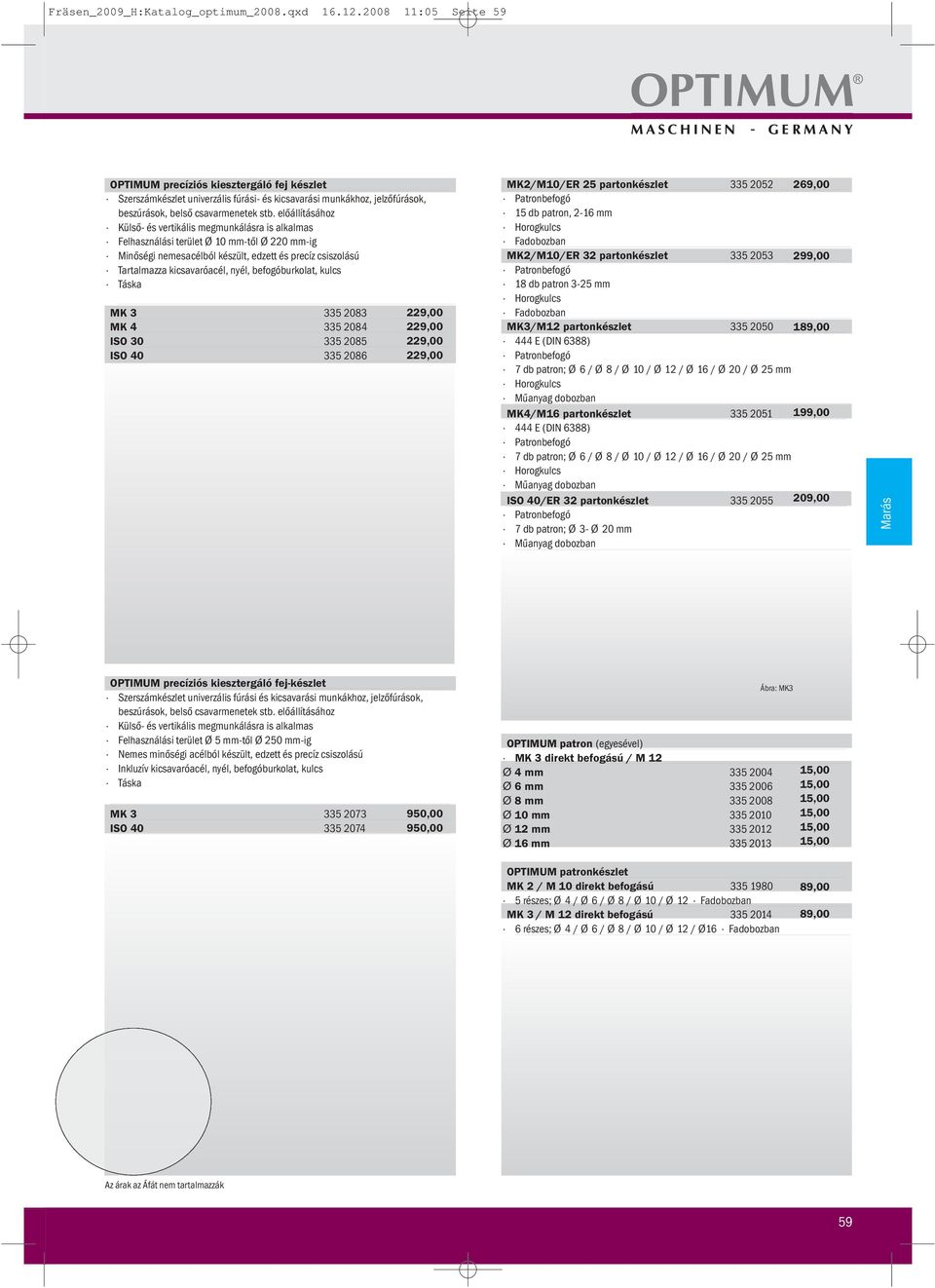

8 Fräsen_2009_H:Katalog_optimum_2008.qxd :05 Seite 59 OPTIMUM precíziós kiesztergáló fej készlet Szerszámkészlet univerzális fúrási- és kicsavarási munkákhoz, jelzőfúrások, beszúrások, belső csavarmenetek stb. előállításához Külső- és vertikális megmunkálásra is alkalmas Felhasználási terület Ø 10 mm-től Ø 220 mm-ig Minőségi nemesacélból készült, edzett és precíz csiszolású Tartalmazza kicsavaróacél, nyél, befogóburkolat, kulcs Táska MK MK ISO ISO ,00 229,00 229,00 229,00 MK2/M10/ER 25 partonkészlet ,00 Patronbefogó 15 db patron, 2-16 mm Horogkulcs Fadobozban MK2/M10/ER 32 partonkészlet ,00 Patronbefogó 18 db patron 3-25 mm Horogkulcs Fadobozban MK3/M12 partonkészlet E (DIN 6388) Patronbefogó 7 db patron; Ø 6 / Ø 8 / Ø 10 / Ø 12 / Ø 16 / Ø 20 / Ø 25 mm Horogkulcs Műanyag dobozban MK4/M16 partonkészlet , E (DIN 6388) Patronbefogó 7 db patron; Ø 6 / Ø 8 / Ø 10 / Ø 12 / Ø 16 / Ø 20 / Ø 25 mm Horogkulcs Műanyag dobozban ISO 40/ER 32 partonkészlet ,00 Patronbefogó 7 db patron; Ø 3- Ø 20 mm Műanyag dobozban Marás OPTIMUM precíziós kiesztergáló fej-készlet Szerszámkészlet univerzális fúrási és kicsavarási munkákhoz, jelzőfúrások, beszúrások, belső csavarmenetek stb. előállításához Külső- és vertikális megmunkálásra is alkalmas Felhasználási terület Ø 5 mm-től Ø 250 mm-ig Nemes minőségi acélból készült, edzett és precíz csiszolású Inkluzív kicsavaróacél, nyél, befogóburkolat, kulcs Táska MK ISO ,00 950,00 OPTIMUM patron (egyesével) MK 3 direkt befogású / M 12 Ø 4 mm Ø 6 mm Ø 8 mm Ø 10 mm Ø 12 mm Ø 16 mm Ábra: MK3 15,00 15,00 15,00 15,00 15,00 15,00 OPTIMUM patronkészlet MK 2 / M 10 direkt befogású részes; Ø 4 / Ø 6 / Ø 8 / Ø 10 / Ø 12 Fadobozban MK 3 / M 12 direkt befogású részes; Ø 4 / Ø 6 / Ø 8 / Ø 10 / Ø 12 / Ø16 Fadobozban Az árak az Áfát nem tartalmazzák 59

9 Fräsen_2009_H:Katalog_optimum_2008.qxd :05 Seite 60 KIEGÉSZÍTŐK MARÓGÉPEKHEZ OPTIMUM SPW 58 részes leszorítókészlet Metrikus menet Praktikusan falra szerelhető tartóval 24 db ászokcsavar 6 db T-csavar 6 db csavaranya 4 db összekötőanya 6 db lépcsős támaszték 12 db szorítóvas SPW T-horonyanya (10 mm-es) csavarmenet M 8 SPW T-horonyanya (12 mm-es) csavarmenet M 10 SPW T-horonyanya (14 mm-es) csavarmenet M 12 SPW T-horonyanya (16 mm-es) csavarmenet M 14 SPW T-horonyanya (18 mm-es) csavarmenet M 16 69,00 75,00 79,00 99,00 MMC1 mágnestalpas hűtőfolyadékcső Talpméret (H x Sz x M): 62 x 50 x 55,5 mm Mágnestalp tapadóerő 75 kg Flexibilis cső Hűtőfolyadék cső hossza 500 mm Univerzális hűtőfolyadékrendszer Szállítási magasság max. 2,5 m Szállítási mennyiség 8 liter/perc Tartály űrtartalma: 11 liter Tartály mérete (H x Sz x M): 370 x 245 x 170 mm Rendszer tartalma: tartály, flexibilis cső, tömlő Kapcsoló-dugalj kombináció Hűtőfolyadék cső mágnestalptartóval Egyéni összeszerelésre Univerzális hűtőfolyadékrendszer 230 V Univerzális hűtőfolyadékrendszer 400 V KMS 2 hűtőfolyadékcső Két karos, flexibilis hűtőfolyadékcső különálló műanyagelemekből Elektromosan nem vezető Mágnestalp tapadóerő 50 kg-ig 335 mm hosszú hűtőfolyadékcső Flexibilis és stabil Legtöbb oldóanyaggal és kemikáliával szemben ellenálló Univerzálisan alkalmazható minden szerszámgéphez 37,00 Szögbeállító darab Egyedi gyártású darabok mechanikus megmunkálásához Precízió: párhuzamosság és derékszögűség 0, mm Oldalsó merevítőbordák Tisztán megmunkált külső oldalak Méretek (H x Sz x M): 202 x 126 x 150 mm Nettó tömeg: 7 kg 79,00 SE 1/SE 2 rezgéscsillapító talp A gépek és eszközök rögzítés nélkül installálhatók és a magasságbeállításuk pontosan nivellálható A hatékony lökés- és vibrációtompítás által javul a gépek teljesítménye Terhelés SE 1 SE 2 Marógép max. 500 kg max kg Menetes szár M 12 M 16 Ø/M/H 120/32/100 mm 160/35/120 mm Cikkszám Euro (ÁFA nélkül) 19,00 29,00 Az árak az Áfát nem tartalmazzák 60

10 Fräsen_2009_H:Katalog_optimum_2008.qxd :05 Seite 61 Vízszintes-függőleges körasztal Minőségi körasztal nemes mechanit öntvényből Megbízható és pontos Precíziós kúpgörgős csapágy Nagy igénybevétel mellett is stabil Nagy orsófurat a hosszabb munkadarabok befogásához Gyorsosztás a sorozatgyártás nagyobb sebessége érdekében Edzett és csiszolt csiga Erőátviteli arány 90:1 A munkasztal 360 -ban skálázott 1 fordítás a kézikerékkel 4 osztást jelent Skálabeosztás a kézikeréken 2 Osztás a nóniusz-skálázott kézikerékkel történik RTE 165 vízszintes-függőleges körasztal 3 pofás tokmánnyal Minőségi körasztal nemes mechanit öntvényből Megbízható és pontos Precíziós kúpgörgős csapágy Nagy igénybevétel mellett is stabil Nagy orsófurat a hosszabb munkadarabok befogásához Direkt-osztás a sorozatgyártás nagyobb sebessége érdekében Fokosztás 360 -os skálával Direkt osztás az osztótárcsával 24 pozíció (15 -os osztás) 3 pofás tokmány 7 osztótárcsa 2/3/4/6/8/12/24-es osztáshoz Síktárcsa 4 anyával Műszaki adatok RT 100 RT 150 RT 200 Központosító kúp MK2 MK2 MK3 Tárcsa átmérő Ø 110 mm Ø 150 mm Ø 200 mm Teljes magasság 72 mm 79 mm 104 mm Hossz x szélesség 138 x 118 mm 204 x 156 mm 265 x 199 mm Csúcsmagasság 80 mm 102 mm 133 mm Horonyméret/-mennyiség 11 mm/3 11 mm/4 16 mm/4 Indirekt osztóberendezés nem igen igen Nettó tömeg 9 kg 12 kg 30 kg Cikkszám Euro (ÁFA nélkül) 215,00 210,00 349,00 RTE ,00 Marás Ábra: RT 100 Tokmányfelfogó tárcsa RT 150-hez Tokmányfelfogó tárcsa RT 200-hoz pofás tokmány 130 mm RT 150-hez pofás tokmány 165 mm RT 200-hoz Optionális: CNC szerelőkészlet 143. oldal Ábra: RT 150-CNC 69,00 79,00 219,00 239,00 RTU 165 vízszintes-függőleges körasztal 3 pofás tokmánnyal Minőségi körasztal nemes mehanit öntvényből Megbízható és pontos Precíziós kúpgörgős csapágy Nagy igénybevétel mellett is stabil Nagy orsófurat a hosszabb munkadarabok befogásához 7 osztótárcsa 2/3/4/6/8/12/24-es a sorozatgyártás nagyobb sebessége érdekében Fokosztás 360 -os skálával, forgatókarral és nóniusszal Direkt osztás az osztótárcsával 24 pozíció (15 -os osztás) 3 pofás tokmány Síktárcsa 3 anyával RTU ,00 IT 150 indirekt osztóberendezés darab osztótárcsa Osztókar Szögmérő lemez Alkalmas RT 150-hez IT 200 indirekt osztóberendezés v. 3 db osztótárcsa Osztókar Szögmérő lemez Alkalmas RT 200 és RTU 165-höz 79,00 99,00 Műszaki adatok RTE 165 RTU 165 Esztergatokmány 165 mm 165 mm Hossz x szélesség x telj. magasság 218 x 260 x 200 mm 235 x 250 x 221 mm Csúcsmagasság 130 mm 130 mm Síktárcsa-Ø 203 mm 203 mm Max. felfogatás Ø 210 mm 210 mm Orsófurat kapacitás 36 mm 36 mm Indirekt osztóberendezés igen igen Nettó tömeg 32,5 kg 48 kg 61

11 Fräsen_2009_H:Katalog_optimum_2008.qxd :06 Seite 62 KIEGÉSZÍTŐK MARÓGÉPEKHEZ Biztonsági berendezés marógéphez ,90 Állítható magasságú, nagyméretű védőüveg a felhasználó lehető legnagyobb védelméért Védőüveg mérete(h xsz): 240 x 130 mm M5-M12 menetvágó adapter Beépített gyorsvisszafordító, automatikus forgásirány-váltással 4 fokozatban állítható dörzskupplung B16 kúpcsatlakozás Mellékelt tartozékok 2 db flexibilis gumipatron 2 db villáskulcs Bedugható kulcs 299,00 Állítható magasságú szegnyereg Állítható magasságú RST 1 szegnyereg Csúcsmagasság mm Alkalmas: RT 100, RT 150 Állítható magasságú RST 2 szegnyereg Csúcsmagasság mm Alkalmas: RT 200, RTE 165, RTU ,00 TA 125 féluniverzális osztófej ,00 Dönthető -10 -tól +90 -ig Edzett és köszörült csavarmenet Precíziós kúpgörgős csapágy Áttételi arány 40:1 Edzett és köszörült fő-osztótárcsa (24 es osztás), 150 pontos osztáshoz Mellékelt tartozékok Állítható magasságú szegnyereg Központosító csúcs Tokmányfelfogó tárcsa (Ø 140 mm) 2 indirekt osztótárcsa, bármilyen osztás 2 és 50 között és sok felosztás 380-ig ISO 40 szerszámbefogó rendszer ,00 MF 2 Vario / MF 4 Vario-hoz Tartalmazza a szerszámszorítót, fedősapkát, levegőelőkészítő egységet, fogaskoszorút, behúzószárat, kapcsolódobozt, kezelőegységet Magas elérhető vákum Rövid cserélési idő az egykezes kezelésnek köszönhetően Csekély súly az optimális struktúrának köszönhetően Biztonságos rögzítés a könyökemelő elvnek köszönhetően Nagyon csekély levegőfelhasználás TA 125 műszaki adatok Teljes magasság 173 mm Szélesség 91 mm Hossz 189 mm Horony szélessége 13 mm Csúcsmagasság 100 mm Orsófurat átmérő 18 mm Nettó tömeg 12 kg Szerszámbefogó rendszer szerelőkészlet ,00 Az árak az Áfát nem tartalmazzák 62

12 Fräsen_2009_H:Katalog_optimum_2008.qxd :06 Seite 63 ÚJ SHC zárt munkatér alépítménnyel OPTI BF20 Vario / OPTI BF20L Vario fúró-marógépekhez Meggyőző érvek: minőség, hatékonyság és kedvező ár Egyszerűség és a kényelmes kezelés A készülékház teteje levehető A munkaterület 3 oldalról jól belátható a beillesztett, világos makrolon ablaktábláknak köszönhetően Szekrényként szolgáló talpazat pl. kontroller vagy számítógép részére, kábelátvezetéssel Nincs több szétszórt forgács 4 db gumírozott kerékre szerelve (2 db elforduló, fékezhető) Marás MODELL SHC1 BF20 VARIO-HOZ SHC2 BF20L VARIO-HOZ Cikkszám

13 Fräsen_2009_H:Katalog_optimum_2008.qxd :06 Seite 64 GÉPSATUK OPTIMUM FMS precíziós gépsatuk Robosztus kialakítás maráshoz, fúráshoz és köszörüléshez Minőségi öntvényből készült satutest Edzett és köszörült vezetékfelületek Edzett, köszörült, cserélhető szorítópofák A forgóalappal 360 -ban elfordítható FMS 100 FMS 125 FMS 150 FMS 200 Cikkszám Euro (ÁFA nélkül) 129,00 149,00 199,00 329,00 Prizmapofa Euro (ÁFA nélkül) 29,00 39,00 39,00 59,00 OPTIMUM HMS hidraulikus gépsatuk Robosztus kialakítás maráshoz, fúráshoz és köszörüléshez Minőségi öntvényből készült satutest Edzett és köszörült vezetékfelületek Edzett, köszörült, cserélhető szorítópofák Védett orsó Booster -rendszer, kis erőkifejtéssel nagy szorítóerő Nagy befogási kapacitás a reteszelőfuratoknak köszönhetően A forgóalappal 360 -ban elfordítható HMS 100 HMS 125 HMS 150 HMS 200 Cikkszám Euro (ÁFA nélkül) 549,00 599,00 649,00 999,00 Prizmapofa Euro (ÁFA nélkül) 39,00 45,00 49,00 Prizmapofa Prizmapofa E A B H R S a s h1 h2 g1 g2 kg FMS 100 mm FMS 125 mm FMS 150 mm FMS 200 mm ,5 58 OPTIMUM FMSN precíziós gépsatuk Utánhúzókar a munkadarab biztos befogásához Minőségi öntvényből készült satutest Edzett és köszörült vezetékfelületek Edzett, köszörült, cserélhető szorítópofák Védett orsó A szorítópofák megfordításával belső szorításhoz is használható A forgóalappal 360 -ban elfordítható FMSN 100 FMSN 125 FMSN 150 Cikkszám Euro (ÁFA nélkül) 219,00 249,00 279,00 Prizmapofa Euro (ÁFA nélkül) 39,00 45,00 49,00 A B C D E F G H a b c d kg HMS 100 mm HMS 125 mm HMS 150 mm HMS 200 mm HMS 100 HMS 125 HMS 150 HMS 200 Bef. hossz X 0-60 mm 0-80 mm mm mm Bef. hossz Y mm mm mm mm Bef. hossz Z mm mm mm mm Szoríterő 2500 kg 4000 kg 4500 kg 7500 kg Szoríterő 24,5 kn 39,25 kn 44,1 kn 73,6 kn OPTIMUM DAS 100 háromtengelyes gépsatu Minőségi öntvényből készült satutest A forgóalappal 360 -ban elfordítható Edzett és köszörült vezetékfelületek Edzett, köszörült, cserélhető szorítópofák Vízszintesen 90 -ig dönthető Függőleges irányban ± 45 -ban billenthető Jól látható skálabeosztás minden tengelyen DAS 100 Prizmapofa Cikkszám Euro (ÁFA nélkül) 429,00 45,00 Prizmapofa Prizmapofa A B C a b c d e f kg FMSN 100 mm FMSN 125 mm FMSN 150 mm A B C D E F G H I J K kg DAS100 mm ,

14 Fräsen_2009_H:Katalog_optimum_2008.qxd :06 Seite 65 OPTIMUM kéttengelyes gépsatu ZAS ban dönthető Edzett, köszörült, cserélhető szorítópofák Jól látható skálabeosztás minden tengelyen A forgóalappal 360 -ban elfordítható Műszaki adatok ZAS 50 Pofaszélesség 50 mm Pofamagasság 22 mm Befogási szélesség 46 mm Teljes hossz 205 mm Teljes magasság 87 mm Nettó tömeg 3,4 kg Cikkszám Euro (ÁFA nélkül) OPTIMUM hidraulikus marógépsatu HCV 105 Nagy pontosságú moduláris gépsatu egyedi- és sorozatmegmunkáláshoz CNCmarógépeken Robosztus kiképzés maráshoz Edzett és köszörült vezetékfelületek Booster-rendszer, kis erőráfordítással, nagy nyomásteljesítmény szorításkor Nagy befogási tartomány a különböző lyuktávolságú, kettős csapszegnek köszönhetően Nagy befogóerő Magas minőségű nemesacélból készült A magas minőségnek köszönhetően hosszú élettartam Műszaki adatok HCV 105 Pofaszélesség 105 mm Pofamagasság 42 mm Teljes hossz 440 mm Befogási hossz 0-85 mm Teljes hossz 100 mm Befogási hossz mm Nettó tömeg 22 kg Szorítóerő 2500 kg Cikkszám Szorítóerő 24,5 kn Euro (ÁFA nélkül) 590,00 Marás OPTIMUM háromtengelyes gépsatu MV3 Vízszintesen 90 -ig dönthető Függőleges irányban ±45 billenthető Jól látható skálabeosztás minden tengelyen Edzett, köszörült, cserélhető szorítópofák A forgóalappal 360 -ban elfordítható Műszaki adatok MV3-75 MV3-125 Pofaszélesség 75 mm 125 mm Pofamagasság 33 mm 45 mm Befogási szélesség 82 mm 97 mm Teljes hossz 195 mm 290 mm Teljes magasság 150 mm 206 mm Nettó tömeg 11 kg 26 kg Cikkszám Euro (ÁFA nélkül) 159,00 209,00 OPTIMUM Precíziós moduláris satu PNM Moduláris gépsatu egyedi- és sorozatmegmunkáláshoz CNC- marógépeken Forgóalappal Különösen alkalmas szerszám- és formakészítéshez Öntött szerszámacélból készült Edzett és köszörült vezetékfelületek Nagy precizitás Egyszerű kezelhetőség Horizontálisan és vertikálisan is alkalmazható Univerzálisan hasznáható Műszaki adatok PNM 100 PNM 125 Pofaszélesség 100 mm 125 mm Pofamagasság 30 mm 40 mm Befogási hossz max. 95 mm 150 mm Teljes hossz 270 mm 345 mm Teljes magasság 85 mm 103 mm Nettó tömeg 10,3 kg 18,2 kg Cikkszám Euro (ÁFA nélkül) 630,00 790,00 Ábra: MV3-75 Ábra: PNM
