OPTI S 130 GH Az eredeti

Átírás

1 OPTI S 130 GH Az eredeti Fémipari szalagfűrész ideális könnyű fűrészelési munkákhoz Szögvágás -45 -tól +60 -ig forgatható fűrészkerettel S 130 GH : minőség, hatékonyság és kedvező ár Az automatikus fűrészkeret előtolási sebesség fokozatmentesen állítható a hidraulika hengeren Alaplap, forgókar és fűrészkeret szürkeöntvényből 3 ponton golyóscsapágyazott fűrészszalag vezetés Automatikus végálláskapcsoló Csekély zajemissziójú járás Három sebesség Gyorsszorítású gépsatu Gépállvány Fűrészkeret Két irányban fordítható -45 -tól +60 -ig Pontos szögskála MSR 4 anyagállvány Cikkszám: MSR 7 anyagállvány Cikkszám: i Információ az MSR-ről a 118. oldalon 149,00 Euro (ÁFA nélkül) 239,00 Euro (ÁFA nélkül) Modell OPTI S 130 GH Cikkszám Gyorsszorítású gépsatu A munkadarab gyors befogásához Excenteres karral rögzíthatő Műszaki adatok Elektromos bemenet Motorteljesítmény Köranyag max. 0 Zártszelvény max. 0 Köranyag max. 45 Zártszelvény max. 45 Köranyag max. 60 Zártszelvény max. 60 Fűrészkeret emelése Fűrészszalag mérete Hossz Szélesség Magasság a fűrészkeret alsó végállásában Magasság a fűrészkeret felső helyzetében Nettó tömeg Mellékelt tartozékok 410 W 230 V ~50 Hz Ø 128 mm 100 x 150 mm Ø 94 mm 94 x 78 mm Ø 56 mm 56 x 56 mm manuális fokozatmentesen állítható 22/31/55 m/perc 1638 x 13 x 0,65 mm 1000 mm 530 mm 1060 mm 1320 mm 78 kg 1 db Bi-metál fűrészszalag gépállvány anyagütköző Süllyesztés Hidraulikus süllyesztés fokozatmentesen állítható Végállásban automatikusan kikapcsol HSS Bi-metál M 42 fűrészszalagok Cikkszám Euro (ÁFA nélkül) Fogszám 6-10 coll; Fogszög ,00 Fogszám coll; Fogszög , Fogszám 6 coll; Fogszög ,

2 OPTI S 181 G Az eredeti Minden igényt kielégítő fémszalagfűrész, 3 sebességű fogaskerekes hajtóművel : minőség, hatékonyság és kedvező ár Kezelőbarát biztonsági kapcsoló IP 54 védelemmel, alacsonyfeszültségű leoldóval Nagy kerekek a könnyű és problémamentes mozgatás érdekében 5 pontos, golyóscsapágyas fűrészszalag vezetés Stabil öntvénykivitel Hűtőfolyadék berendezés alaptartozék Gyorsszorítású gépsatu Csekély zajemisszójú üzemelés Automatikus végálláskapcsoló S 181 G Három szalagsebesség 39/66/82 m/perc kapcsolható a hajtóművön keresztül Gyorsszorítású gépsatu Gyorszorítású gépsatu 0 -tól 45 szögig fordítható szorítópofákkal gérvágáshoz Darabolás Modell OPTI S 181 G Cikkszám Műszaki adatok Elektromos bemenet Motorteljesítmény Köranyag max. 0 Zártszelvény max. 0 Köranyag max. 45 Zártszelvény max. 45 Fűrészkeret emelése Fűrészszalag mérete Hossz max. Szélesség anyagütköző nélkül Szélesség anyagütközővel Magasság a fűrészkeret alsó végállásában Magasság a fűrészkeret felső helyzetben Nettó tömeg Mellékelt tartozékok 750 W 400 V ~50 Hz Ø 180 mm 180 x 240/65 x 300 mm Ø 110 mm 170 x 110 mm manuális fokozatmentesen állítható 39/66/82 m/perc 2362 x 19 x 0,9 mm 1200 mm 450 mm 720 mm 1050 mm 1600 mm 130 kg 1 db Bi-metál fűrészszalag hidraulikus leeresztőhenger gépállvány anyagütköző hűtőfolyadék berendezés Hidraulikus hengerrel Fokozatmentesen állítható, megállítható HSS Bi-metál M 42 fűrészszalagok Cikkszám Euro (ÁFA nélkül) Fogszám 5-8 coll; Fogszög ,00 Fogszám 6-10 coll; Fogszög ,00 Fogszám 5-8 coll; Fogszög ,00 A gépek CE-szabvány szerint készülnek 105

3 OPTI S 210 G/OPTI S 210 G Vario/OPTI S 275 G/OPTI S 275 G Vario Szalagfűrészgép fémmegmunkáláshoz, szögben fordíthatő fűrészkerettel és 2 fűrészszalag sebességgel. VARIO fokozatmentes fordulatszámszabályozás Made in Germany frekvenciaszabályzóval : minőség, hatékonyság és kedvező ár 2 vágósebesség fokozat 2 fokozatú motorral kapcsolható a kezelőtábláról Vario kivitel német gyártású frekvenciaszabályzóval, ipari minőségben Nehéz szürkeöntvény kivitel Nagy vágáspontosság, rezgésmentes járás Csekély zajemissziójú üzem Áttekinthető kezelőtábla, egyszerű kezelés A munkadarab gyors és biztonságos befogása gyorsszorítású satuval S 275 G/S 275 G Varionál a fűrészkeret szögbeállítása 60 -ig lehetséges Automatikus végálláskapcsoló 5 pontos, golyóscsapágyas fűrészszalag vezetés Fokozatmentes fűrészkeret leengedés a hidraulikus hengerrel Hűtőfolyadék teknő Hűtőfolyadék berendezés Satu A munkadarab gyors és biztonságos befogása gyorsszorítású satuval Modell OPTI S 210 G OPTI S 275 G Cikkszám Modell OPTI S 210 G Vario OPTI S 275 G Vario Cikkszám Hidraulikus henger az automatikus, fokozatmentesen beállítható leengedési sebesség biztosításához Fokozatmentesen állítható fűrészkeret a szögvágáshoz Műszaki adatok Elektromos bemenet Motorteljesítmény 750 W 400 V ~50 Hz 1,1 kw 400 V ~50 Hz Motor-hűtőfolyadékpumpa 40 W 40 W Köranyag max. 0 Ø 170 mm Ø 225 mm Zártszelvény max x 140 mm 245 x 180 mm Köranyag max. 45 Ø 125 mm Ø 160 mm Zártszelvény max x 100 mm 160 x 160 mm Köranyag max Ø 100 mm Zártszelvény max x 100 mm Fűrészkeret emelése manuális manuális fokozatmentesen állítható fokozatmentesen állítható 40/80 m/perc 45/90 m/perc Vario m/perc m/perc Fűrészszalag mérete 2080 x 20 x 0,9 mm 2480 x 27 x 0,9 mm Hossz zárt satuval 1160 mm 1360 mm Hossz nyitott satuval 1310 mm 1630 mm Szélesség anyagütköző nélkül 510 mm 530 mm Szélesség anyagütközővel 820 mm 1140 mm Magasság a fűrészkeret alsó végállásában 1320 mm 1420 mm Magasság a fűrészkeret felső helyzetében 1520 mm 1690 mm Nettó tömeg 157 kg 200 kg Nettó tömeg Vario-gépeknél 160 kg 205 kg Mellékelt tartozékok 1 db Bi-metál fűrészszalag, hidraulikus leeresztőhenger gépállvány, anyagütköző, gyorsszorítású gépsatu, forgácsgyűjtő teknő HSS Bi-metál M 42 fűrészszalag S 210 G Fogszám 5-8 coll; Fogszög ,00 Fogszám 6-10 coll; Fogszög ,00 Fogszám 5-8 coll; Fogszög ,00 S 275 G Fogszám 5-8 coll; Fogszög ,00 Fogszám 6-10 coll; Fogszög ,00 Fogszám 5-8 coll; Fogszög ,00 106

4 S 210 G/Vario S 275 G/Vario Kezelőtábla Áttekinthető, egyszerű kezelés Vészkikapcsoló Hűtőfolyadékszivattyú kapcsoló Sebességkapcsoló Sebesség 2 fűrészszalagsebesség 2 fokozatú motorral kapcsolható Vario -kivitel frekvenciaátalakítóval Made in Germany ipari minőségben Fűrészszalagvezetés 5 pontos golyóscsapágy vezetés Precíz Hosszú élettartalmú Könnyen átállítható Hűtőfolyadék berendezés Szériatartozék Adagoló- és elzárócsappal Tartálytérfogat: 10 liter Gyorsszorítású gépsatu Kézikerékkel állítható A munkadarab befogása gyorsszorítókarral ütköző Sorozatgyártáshoz Darabolás Ábra: S 275 G Gépállvány Robosztus Stabil Ábra: S 210 G MSR 4 anyagállvány Cikkszám: ,00 Euro (ÁFA nélkül) MSR 7 anyagállvány Cikkszám: ,00 Euro (ÁFA nélkül) i Információ az MSR-ről a 118. oldalon A gépek CE-szabvány szerint készülnek 107

5 OPTI S 290 G ÚJ Szalagfűrészgép forgatható fűrészkerettel a gazdaságos és precíz munkákhoz : minőség, hatékonyság és kedvező ár Robosztus öntvénykivitel Nagy vágáspontosság, vibrációmentes futás Csekély zajemissziós üzem Kezelőtábla áttekinthető kapcsolókkal az egyszerű használat érdekében A munkadarab gyors és biztos befogása a gyorsszorítású gépsatu segítségével Fokozatmentesen állítható előtoló sebesség hidraulika hengerrel Hűtőfolyadékteknő Hűtőfolyadék berendezés Gérvágási szög -45 -tól 60 -ig beállítható a fűrészkeret elfordításával ütköző skálával Végütközés pontos beállítása Automatikus lekapcsolás a vágás befejeztével Kiváló minőségű Bi-metál fűrészszalag Leengedési sebesség Egyszerűen, fokozatmentesen beállítható a kezelőpulton Vészkikapcsoló indítása külön Modell OPTI S 290 G Cikkszám Manométer A fűrészszalagfeszítés egyszerű és pontos beállítása Műszaki adatok Elektromos bemenet Motorteljesítmény 1,5 kw 400 V ~50 Hz Hűtőfolyadékpumpa 50 Watt Köranyag max. 0 Ø 255 mm Négyzet max mm Téglalap max x 210 mm Köranyag max. 45 Ø 220 mm Négyzet max mm Téglalap max x 200 mm Köranyag max. -45 Ø 230 mm Négyzet max mm Téglalap max x 210 mm Köranyag max. -60 Ø 135 mm Négyzet max mm Téglalap max x 135 mm fokozatmentesen állítható 35/70 m/perc Fűrészszalag mérete 2750 x 27 x 0,9 mm Hossz 1700 mm Szélesség anyagütköző nélkül 880 mm Szélesség anyagütközővel 1300 mm Magasság a fűrészkeret alsó végállásában 1320 mm Magasság a fűrészkeret felső végállásában 1850 mm Nettó tömeg 335 kg Mellékelt tartozékok 1 db Bi-metál fűrészszalag, hidraulikus leeresztőhenger, gépállvány, anyagütköző, forgácsgyűjtő teknő, gyorsszorítású gépsatu, hűtőfolya dék berendezés Hűtőfolyadék berendezés Szériatartozék Hűtőtartály térfogata 25 liter HSS Bi-metál M 42 fűrészszalagok Cikkszám Euro (ÁFA nélkül) Fogszám 5-8 coll; Fogszög ,00 Fogszám 6-10 coll; Fogszög ,00 Fogszám 5-8 coll; Fogszög ,00 108

6 ÚJ S 290 G Manuális fűrészszalag indítás - nyomógomb Fűrészszalag futásának ki- és bekapcsolása Görgős felfekvőfelület A hosszú anyagok megtámasztásához Stabil Fűrészszalagvezetés Precíz Hosszú élettartalmú Utánállítható Kezelőtábla Nagyméretű Vágási sebesség és hűtőfolyadék kapcsoló Fűrészkeret emelése Keretemelést segítő szerkezettel Darabolás Gyorsszorítású gépsatu Kézikerékkel állítható A munkadarab befogása gyorsszorítókarral Fűrészkeret szögállításhoz rögzítőkar A vágási tartomány tól ig fokozatmentesen beállítható Szögbeállítás a nóniuszskáláról leolvasható ütköző Skálával Hossz 50 cm Gépállvány Robosztus Stabil MSR 4 anyagállvány Cikkszám: ,00 Euro (ÁFA nélkül) MSR 7 anyagállvány Cikkszám: ,00 Euro (ÁFA nélkül) i Információ az MSR anyagállványokról a 118. oldalon A gépek CE-szabvány szerint készülnek 109

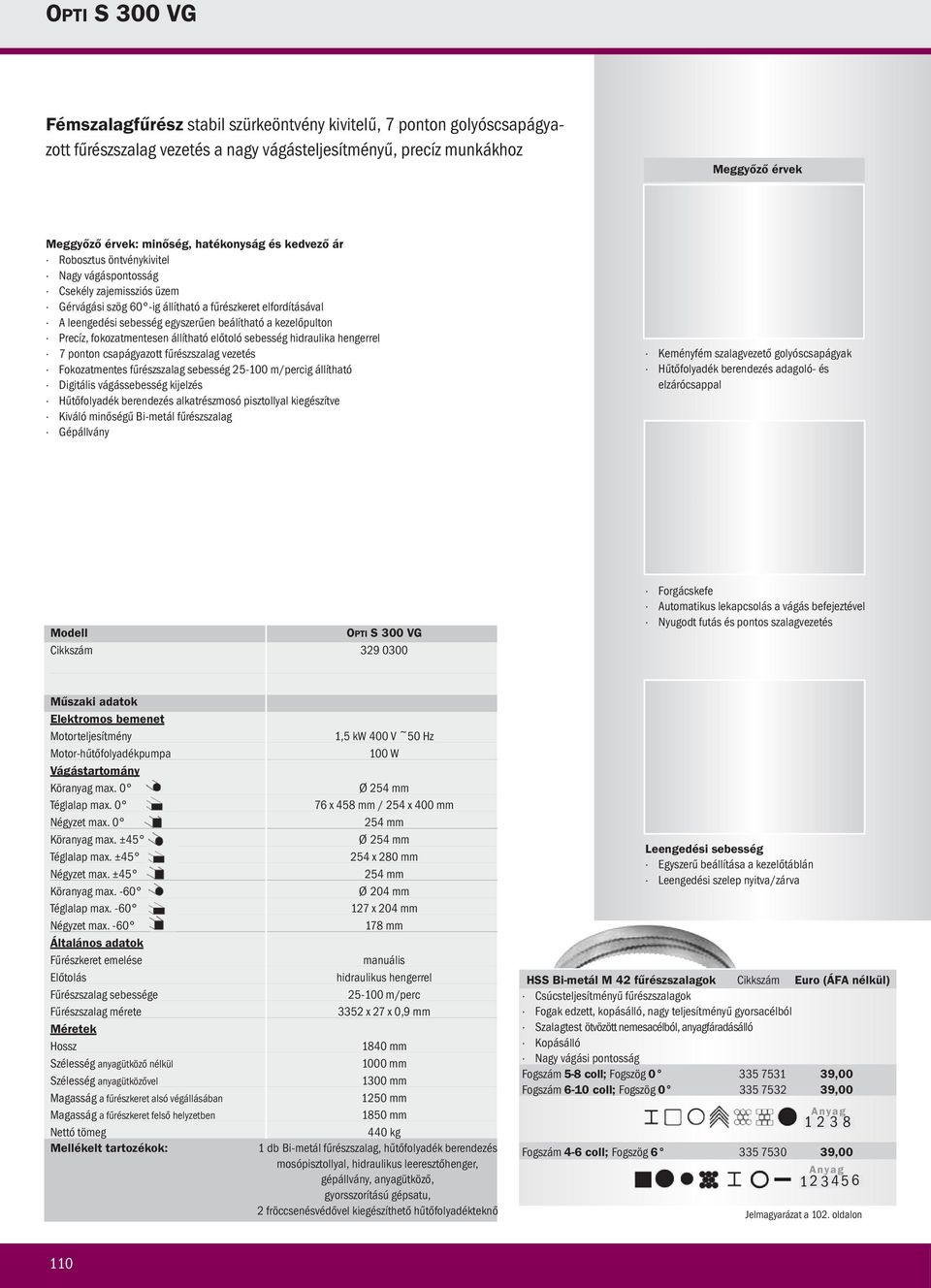

7 OPTI S 300 VG Fémszalagfűrész stabil szürkeöntvény kivitelű, 7 ponton golyóscsapágyazott fűrészszalag vezetés a nagy vágásteljesítményű, precíz munkákhoz : minőség, hatékonyság és kedvező ár Robosztus öntvénykivitel Nagy vágáspontosság Csekély zajemissziós üzem Gérvágási szög 60 -ig állítható a fűrészkeret elfordításával A leengedési sebesség egyszerűen beálítható a kezelőpulton Precíz, fokozatmentesen állítható előtoló sebesség hidraulika hengerrel 7 ponton csapágyazott fűrészszalag vezetés Fokozatmentes fűrészszalag sebesség m/percig állítható Digitális vágássebesség kijelzés Hűtőfolyadék berendezés alkatrészmosó pisztollyal kiegészítve Kiváló minőségű Bi-metál fűrészszalag Gépállvány Keményfém szalagvezető golyóscsapágyak Hűtőfolyadék berendezés adagoló- és elzárócsappal Modell OPTI S 300 VG Cikkszám Automatikus lekapcsolás a vágás befejeztével Nyugodt futás és pontos szalagvezetés Műszaki adatok Elektromos bemenet Motorteljesítmény Motor-hűtőfolyadékpumpa Köranyag max. 0 Téglalap max. 0 Négyzet max. 0 Köranyag max. ±45 Téglalap max. ±45 Négyzet max. ±45 Köranyag max. -60 Téglalap max. -60 Négyzet max. -60 Fűrészkeret emelése Fűrészszalag mérete Hossz Szélesség anyagütköző nélkül Szélesség anyagütközővel Magasság a fűrészkeret alsó végállásában Magasság a fűrészkeret felső helyzetben Nettó tömeg Mellékelt tartozékok: 1,5 kw 400 V ~50 Hz 100 W Ø 254 mm 76 x 458 mm / 254 x 400 mm 254 mm Ø 254 mm 254 x 280 mm 254 mm Ø 204 mm 127 x 204 mm 178 mm manuális hidraulikus hengerrel m/perc 3352 x 27 x 0,9 mm 1840 mm 1000 mm 1300 mm 1250 mm 1850 mm 440 kg 1 db Bi-metál fűrészszalag, hűtőfolyadék berendezés mosópisztollyal, hidraulikus leeresztőhenger, gépállvány, anyagütköző, gyorsszorítású gépsatu, 2 fröccsenésvédővel kiegészíthető hűtőfolyadékteknő Leengedési sebesség Egyszerű beállítása a kezelőtáblán Leengedési szelep nyitva/zárva HSS Bi-metál M 42 fűrészszalagok Cikkszám Euro (ÁFA nélkül) Fogszám 5-8 coll; Fogszög ,00 Fogszám 6-10 coll; Fogszög ,00 Fogszám 4-6 coll; Fogszög ,00 110

8 S 300 VG Kezelőtábla Nagyméretű Vágási sebesség digitális kijelzése Hűtőfolyadék pumpa "BE/KI" Szórópisztoly aktiválása Fűrészszalag és hűtőfolyadékcső vezetés Állítható Skálázott Gyorsszorítású gépsatu Oldalirányba eltolható Gyors átállítás az eltérő méretű munkadarabokhoz Munkadarabmosó pisztoly Praktikus Hűtőfolyadékkal ütköző Skálával ellátva Darabolás Gépállvány Robosztus kivitelezés MSR 4 anyagállvány Cikkszám: ,00 Euro (ÁFA nélkül) MSR 7 anyagállvány Cikkszám: ,00 Euro (ÁFA nélkül) i Információ az MSR-ről a 118. oldalon Fűrészszalagfeszítés Egyszerű és pontos beállítás Egyszerűen kezelhető Fokozatmentesen beállítható m/perc A gépek CE-szabvány szerint készülnek 111

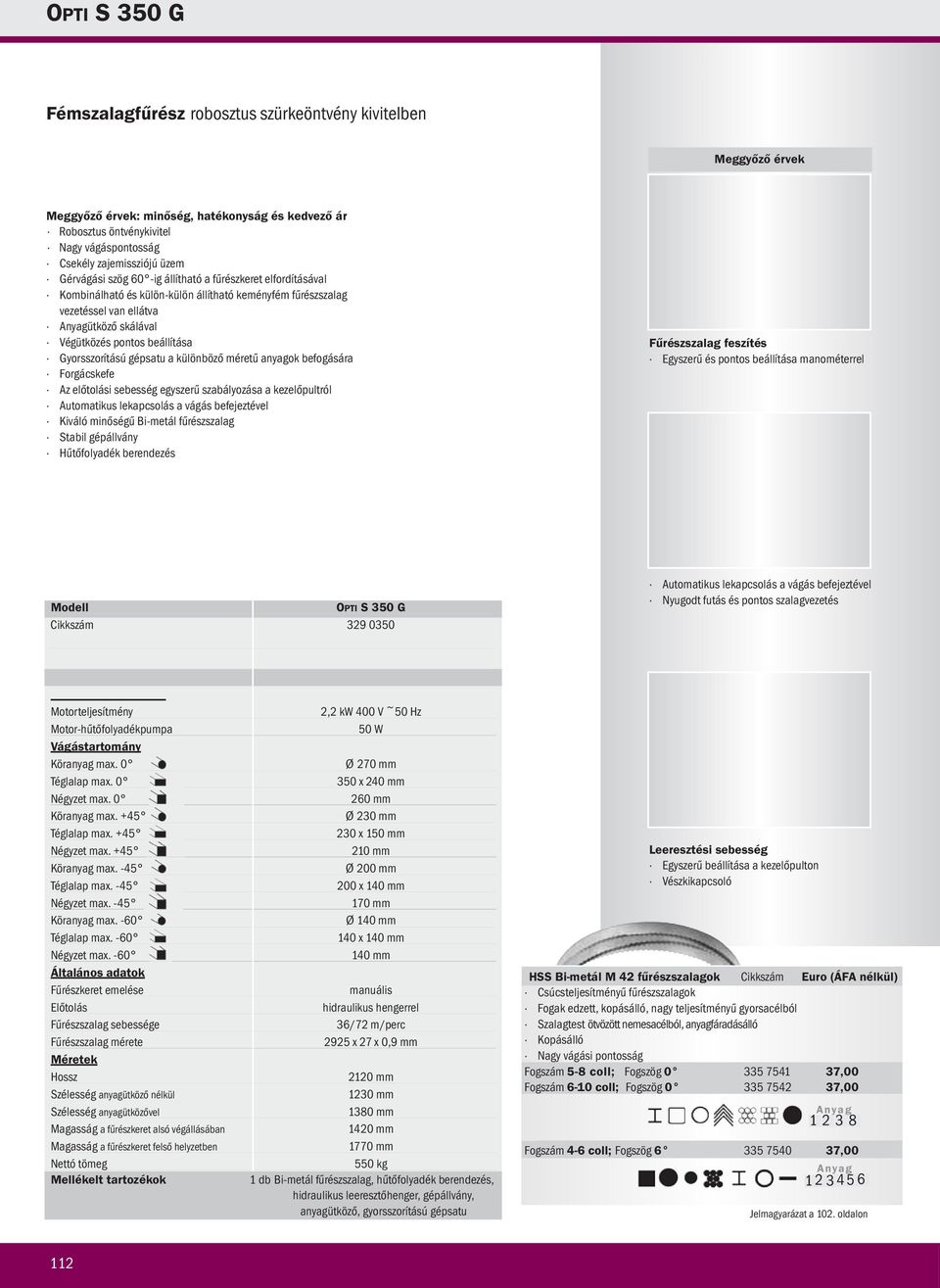

9 OPTI S 350 G Fémszalagfűrész robosztus szürkeöntvény kivitelben : minőség, hatékonyság és kedvező ár Robosztus öntvénykivitel Nagy vágáspontosság Csekély zajemissziójú üzem Gérvágási szög 60 -ig állítható a fűrészkeret elfordításával Kombinálható és külön-külön állítható keményfém fűrészszalag vezetéssel van ellátva ütköző skálával Végütközés pontos beállítása Gyorsszorítású gépsatu a különböző méretű anyagok befogására Az előtolási sebesség egyszerű szabályozása a kezelőpultról Automatikus lekapcsolás a vágás befejeztével Kiváló minőségű Bi-metál fűrészszalag Stabil gépállvány Hűtőfolyadék berendezés Fűrészszalag feszítés Egyszerű és pontos beállítása manométerrel Modell OPTI S 350 G Cikkszám Automatikus lekapcsolás a vágás befejeztével Nyugodt futás és pontos szalagvezetés Motorteljesítmény Motor-hűtőfolyadékpumpa Köranyag max. 0 Téglalap max. 0 Négyzet max. 0 Köranyag max. +45 Téglalap max. +45 Négyzet max. +45 Köranyag max. -45 Téglalap max. -45 Négyzet max. -45 Köranyag max. -60 Téglalap max. -60 Négyzet max. -60 Fűrészkeret emelése Fűrészszalag mérete Hossz Szélesség anyagütköző nélkül Szélesség anyagütközővel Magasság a fűrészkeret alsó végállásában Magasság a fűrészkeret felső helyzetben Nettó tömeg Mellékelt tartozékok 2,2 kw 400 V ~50 Hz 50 W Ø 270 mm 350 x 240 mm 260 mm Ø 230 mm 230 x 150 mm 210 mm Ø 200 mm 200 x 140 mm 170 mm Ø 140 mm 140 x 140 mm 140 mm manuális hidraulikus hengerrel 36/72 m/perc 2925 x 27 x 0,9 mm 2120 mm 1230 mm 1380 mm 1420 mm 1770 mm 550 kg 1 db Bi-metál fűrészszalag, hűtőfolyadék berendezés, hidraulikus leeresztőhenger, gépállvány, anyagütköző, gyorsszorítású gépsatu Leeresztési sebesség Egyszerű beállítása a kezelőpulton Vészkikapcsoló HSS Bi-metál M 42 fűrészszalagok Cikkszám Euro (ÁFA nélkül) Fogszám 5-8 coll; Fogszög ,00 Fogszám 6-10 coll; Fogszög ,00 Fogszám 4-6 coll; Fogszög ,00 112

10 Gyorsszorítású gépsatu Kézikerékkel állítható Munkadarabok befogása kézi gyorsszorítókarral Nagyméretű anyagok befogására Fűrészszalag vezetés Golyóscsapágyazott, keményfémlapkákkal az optimális vágási eredmény érdekében S 350 G Kezelőtábla Elfordítható, nagyméretű, szemmagasságban Főkapcsoló, hűtőfolyadék kapcsoló Kontrollámpa Hidraulika henger Fokozatmentesen állítható a fűrészkeret mozgatásával ütköző Skálával ellátva Hűtőfolyadék pumpa Alaptartozék Gépállvány Robusztus kivitelezés Darabolás Ábra: S 350 GA MSR 7 opcionális anyagállvánnyal MSR 4 anyagállvány Cikkszám: ,00 Euro (ÁFA nélkül) MSR 7 anyagállvány Cikkszám: ,00 Euro (ÁFA nélkül) i Információ az MSR-ről a 118. oldalon Görgős felfekvőfelület Állítható A hosszú és nehéz munkadarabokhoz Hűtőfolyadék felfogó lemez Sebesség 36/72 m/perc Kényelmes kiválasztása a kezelőtáblán A gépek CE-szabvány szerint készülnek 113

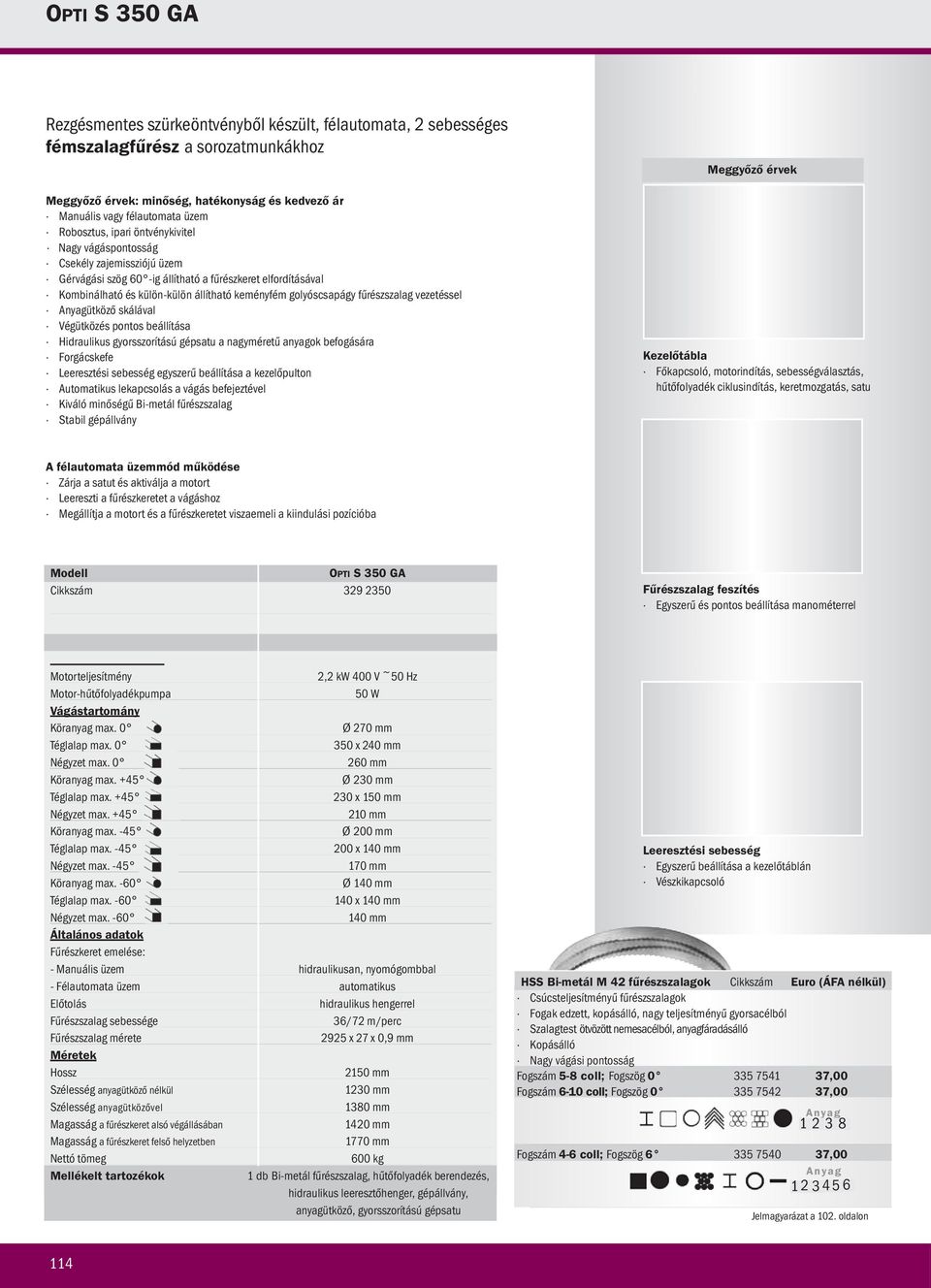

11 OPTI S 350 GA Rezgésmentes szürkeöntvényből készült, félautomata, 2 sebességes fémszalagfűrész a sorozatmunkákhoz : minőség, hatékonyság és kedvező ár Manuális vagy félautomata üzem Robosztus, ipari öntvénykivitel Nagy vágáspontosság Csekély zajemissziójú üzem Gérvágási szög 60 -ig állítható a fűrészkeret elfordításával Kombinálható és külön-külön állítható keményfém golyóscsapágy fűrészszalag vezetéssel ütköző skálával Végütközés pontos beállítása Hidraulikus gyorsszorítású gépsatu a nagyméretű anyagok befogására Leeresztési sebesség egyszerű beállítása a kezelőpulton Automatikus lekapcsolás a vágás befejeztével Kiváló minőségű Bi-metál fűrészszalag Stabil gépállvány Kezelőtábla Főkapcsoló, motorindítás, sebességválasztás, hűtőfolyadék ciklusindítás, keretmozgatás, satu A félautomata üzemmód működése Zárja a satut és aktiválja a motort Leereszti a fűrészkeretet a vágáshoz Megállítja a motort és a fűrészkeretet viszaemeli a kiindulási pozícióba Modell OPTI S 350 GA Cikkszám Fűrészszalag feszítés Egyszerű és pontos beállítása manométerrel Motorteljesítmény 2,2 kw 400 V ~50 Hz Motor-hűtőfolyadékpumpa 50 W Köranyag max. 0 Ø 270 mm Téglalap max x 240 mm Négyzet max mm Köranyag max. +45 Ø 230 mm Téglalap max x 150 mm Négyzet max mm Köranyag max. -45 Ø 200 mm Téglalap max x 140 mm Négyzet max mm Köranyag max. -60 Ø 140 mm Téglalap max x 140 mm Négyzet max mm Fűrészkeret emelése: - Manuális üzem hidraulikusan, nyomógombbal - Félautomata üzem automatikus hidraulikus hengerrel 36/72 m/perc Fűrészszalag mérete 2925 x 27 x 0,9 mm Hossz 2150 mm Szélesség anyagütköző nélkül 1230 mm Szélesség anyagütközővel 1380 mm Magasság a fűrészkeret alsó végállásában 1420 mm Magasság a fűrészkeret felső helyzetben 1770 mm Nettó tömeg 600 kg Mellékelt tartozékok 1 db Bi-metál fűrészszalag, hűtőfolyadék berendezés, hidraulikus leeresztőhenger, gépállvány, anyagütköző, gyorsszorítású gépsatu Leeresztési sebesség Egyszerű beállítása a kezelőtáblán Vészkikapcsoló HSS Bi-metál M 42 fűrészszalagok Cikkszám Euro (ÁFA nélkül) Fogszám 5-8 coll; Fogszög ,00 Fogszám 6-10 coll; Fogszög ,00 Fogszám 4-6 coll; Fogszög ,00 114

12 Gyorsszorítású gépsatu Hidraulikus működtetés Önzáró Áthelyezhető negatív gérvágásokhoz A vágási tartomány -45 -tól +60 -ig fokozatmentesen beállítható Szögbeállítás a skáláról leolvasható Fűrészszalagvezetés Golyóscsapágyazott, keményfémlapkákkal az optimális vágási eredmény érdekében S 350 GA Hidraulika henger Fokozatmentesen állítható a fűrészkeret mozgatásához a kezelőpultról ütköző Skálával ellátva Gépállvány Robusztus kivitelezés Hűtőfolyadék pumpa Automatikus Alaptartozék Max. töltési térfogat 35 liter Darabolás Ábra: S 350 GA opcionális MSR7 anyagállvánnyal MSR 4 anyagállvány MSR 4 Cikkszám: ,00 Euro (ÁFA nélkül) MSR 7 anyagállvány MSR 7 Cikkszám: ,00 Euro (ÁFA nélkül) i Információ az MSR-ről a 118. oldalon Görgős felfekvőfelület Állítható Hosszú és nehéz munkadarabokhoz Hűtőfolyadék felfogó lemez Sebesség 36/72 m/perc Kényelmes kiválasztása a kezelőtáblán A gépek CE-szabvány szerint készülnek 115
