Hajlítógépek. Mobil kézi hajlítógépek UB 10 RB 30. Mobil motoros hajlítógépek ERB 60. Gyűrűhajlítógépek PRM 30 F PRM 35 F PRM 50 F PRM 100 F

Átírás

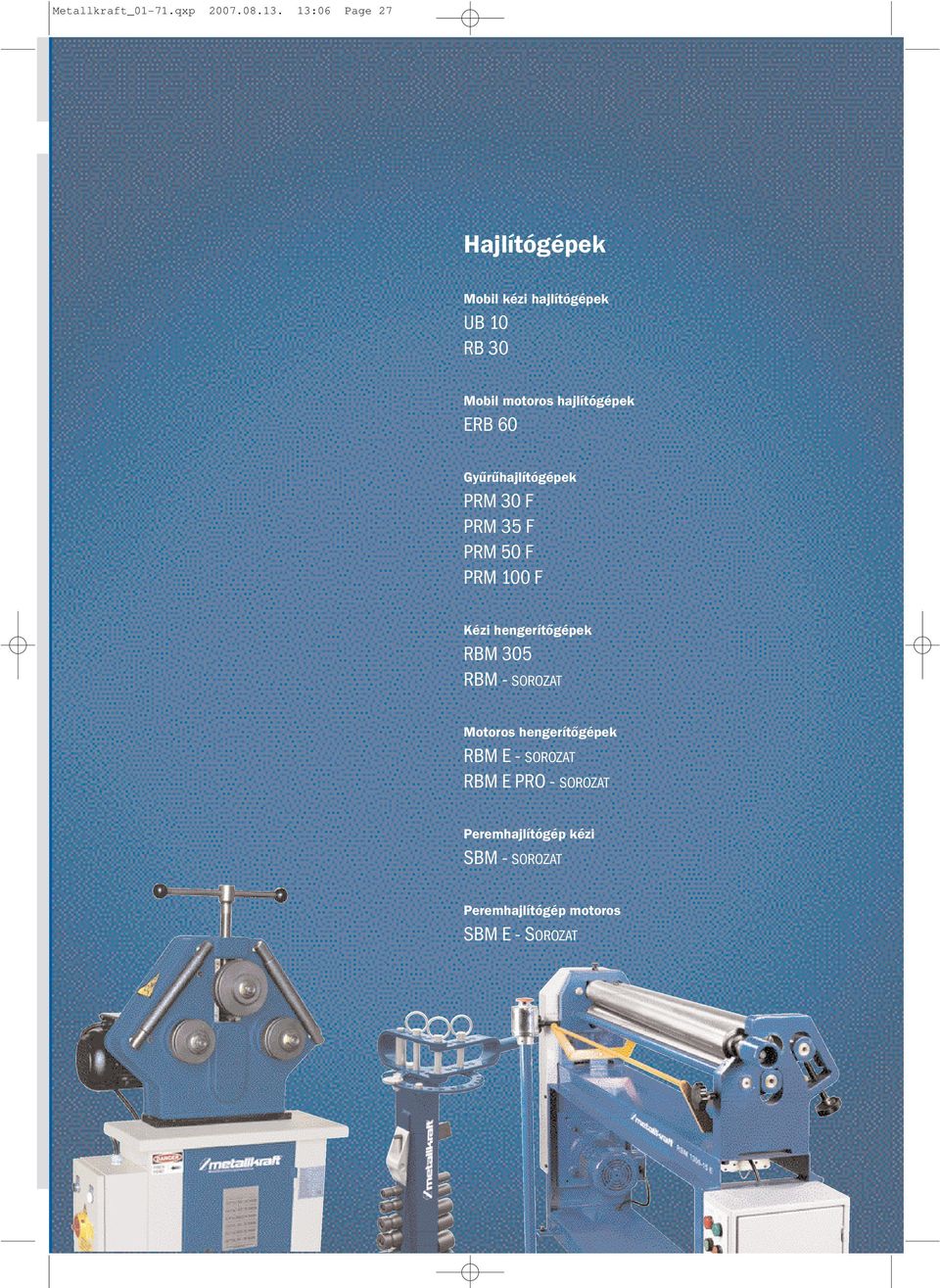

1 Metallkraft_01-71.qxp :06 Page 27 Hajlítógépek Mobil kézi hajlítógépek UB 10 RB 30 Mobil motoros hajlítógépek ERB 60 Gyűrűhajlítógépek PRM 30 F PRM 35 F PRM 50 F PRM 100 F Kézi hengerítőgépek RBM 305 RBM - SOROZAT Motoros hengerítőgépek RBM E - SOROZAT RBM E PRO - SOROZAT Peremhajlítógép kézi SBM - SOROZAT Peremhajlítógép motoros SBM E - SOROZAT

2 Metallkraft_01-71.qxp :06 Page 28 Mobil hajlítógépek UB 10 - Univerzális hajlítógépek lapos, négyzet és köracélok szög, -kör, -abroncs és spirálhajlítására. Kovácsoltvas, acél, réz és alumínium kerti rácsok, ajtók, világítók, stb. egyszerű elkészítéséhez Egyszerű és komplikált formák előállításához Hideghajlítás 180 -os szögig Beállítható hajlítási szögütköző a jó ismétlési pontosság miatt UB 11-es kiegészítővel spirálok és abroncsok hajlítása is lehetséges Könnyen szállítható, ideális műhelyben és szervizkocsikban Felfogatható hajlítóegység, opcionális rögzítőlappal, akár satuba is fogható Lerögzíthető állólábak műhelybeli használatra Új Minden csapszeg edzett Edzett csapágyak Hajlítási szögütköző Kihúzható fogantyú a nagyobb erőkifejtéshez Görgők az anyagátmérőkhöz Hajlítási rádiusz mindkét görgőkészlethez Ø 24 mm Hajlítási példák Szög az éles sarkú laposacélok hajlításához 4 db helyzetbeállító görgő tartja a munkadarabot Ø 10 mm Ø 30 mm Ø 12 mm Ø 37 mm Ø 14 mm Ø 43 mm Ø 15 mm Ø 49 mm Laposacél 20 x 10 mm Ø 16 mm Ø 62 mm Ø 16 mm Ø 75 mm Laposanyag használata: éles hajlítás Ø 16 mm Görgőkészlet kibővíthető max. 200 mm-ig as hajlítógörgő készlettel Köracél 8mm Cső 16 x 2 mm Két készlet edzett hajlítógörgő Modell UB 10 Cikkszám Cső Ø 1/2 Max. méret Laposacél: körhajlítás 10 x 50 mm Laposacél: éles hajlítás 6 x 50 mm Köranyag Ø 16 mm Csövek G 3/4 Négyzetanyag 16 x 16 mm* Betonacél Ø 14 mm Súly 32 kg * a hajlítóelem opcionálisan kapható Laposacél 30 x 4 mm Lapoacél 50 x 8 mm Görbület hajtása laposacélba 28

3 Metallkraft_01-71.qxp :06 Page 29 Hajlítás Optionális tartozékok UB 10-hez Modell Cikkszám EUR ÁFA nélkül Fűtőcső hajlítógörgő készlet ,00 Fűtőcsövek hideghajlításához; nagyság: G3/8, G1/2, G3/4. A készlet méretenként 2 db-ból áll. Súly: 15 kg. Hajlítási belső átmérő: G 3/8 102 mm Szürkeöntvény G 1/2 108 mm G 3/4 112 mm Spirálhajlító elem UB 11 Építőelem spirálhajlításhoz az UB 10-hez Spirálok és abroncsok hajlításához Kis spirálok függetlenül használhatók Támasztógörgő Horganyzott acél Hajlítógörgő készlet ,00 Szalagacélok hajlításához 50 mm szélességig és 7 mm vastagságig, illetve négyzetanyagokhoz 16 x 16 mm-ig Ideális kovácsművész munkákhoz A készlet 8 db hajlítógörgőből áll Kibővíti a hajlítókapacitást Ø 110, 150, 175, 200 mm-re Súly: 33 kg Egyszerűen felszerelhető nagy hajlító szegmens Hajlítási példák Beállítható ütköző ,00 Univerzális, beállítható ütköző kis sorozatú munkákhoz Nagy spirálok Kis spirálok Modell Spirálhajlító elem UB 11 Cikkszám EUR ÁFA nélkül 45,00 Rögzítőlap ,50 Az UB 10 leszerelt hajlító eleméhez kereskedelemben kapható satukba Egyszerű megoldás az UB 10 állóláb nélküli szereléséhez, mert ezt nem kell leszerelni és elvinni RB 30-hoz is használható Súly 1,5 kg Max. anyagvastagságok Négyzet Laposanyag Köranyag Súly 5 x 5 mm 5 x 25 mm Ø 5 mm 3 kg Külön tartókengyel a spirálhajlító elemhez UB 11 Megkönnyíti az UB 11 használatát Az UB 10 nélkül is használható bármilyen, a kereskedelemben kapható satuban Átépítőkészlet UB 10-ről RB 30-ra ,00 Vékonyfalú csövek hajlításához Hajlítóelemekkel, szögelemekkel és vezetésekkel Felszerelés a hajlítóelemek cseréjével 6 db hajlítószegmens; Ø 14, 16, 18, 20, 22, 25 mm Modell UB Cikkszám EUR ÁFA nélkül 20,00 29

4 Metallkraft_01-71.qxp :06 Page 30 Mobil csőhajlító gépek RB 30 - vékonyfalú réz, acél és egyéb csövek hideg húzóhajlításához. Vékonyfalú csövek deformáció nélküli egyszerű hideghajlításához, támasztóelem nélkül is Egyszerű és kombinált formák hajlításához, 3D-is Kihúzható fogantyú a nagyobb nyomaték miatt Könnyen szállítható, ideális műhelyben, szervizkocsiban és a szerelés helyszínén Levehető hajlítóegység, opcionális rögzítőlappal akár satuba is befogható Felcsavarozható állóláb műhelyhasználathoz További hajlítószegmensek kaphatók pl. zártszerelvényekhez is 20 x 20 x 2 mm-ig Új A vezetékek speciális bevonata megakadályozza a csövek sérülését Rögzítőcsavar Hajlító szegmens: Ø 16 mm Hajlító szegmens: Ø 14 mm Hajlító szögütköző az ismétlési pontosságért Edzett csapágy Ø 20 mm Ø 18 mm Edzett csapok Ø 25 mm Ø 22 mm Szabványos szegmensek hajlítási sugara Méret Rádiusz Ø mm Ø mm Ø mm Ø mm Ø mm Ø mm Hajlítási példák A hajlítószegmensek helykímélő és rendezett megőrzése az állólábon Modell RB 30 Cikkszám x 15 x 1,5 mm Ø 18 x 1 mm Hajlító szegmensek (6 db.) Hajlítórádiusz szabvány Max. falvastagság (Ø 25 mm) Négyzet max. Súly Ø 14, 16, 18, 20, 22, 25 mm 4 x Ø cső, mm 2 mm 20 x 20 x 2 mm (opcionális) 48 kg Ø 22 x 1,5 mm Ø 25 x 2 mm Hajlítási példa a kombinált hajlításra 30

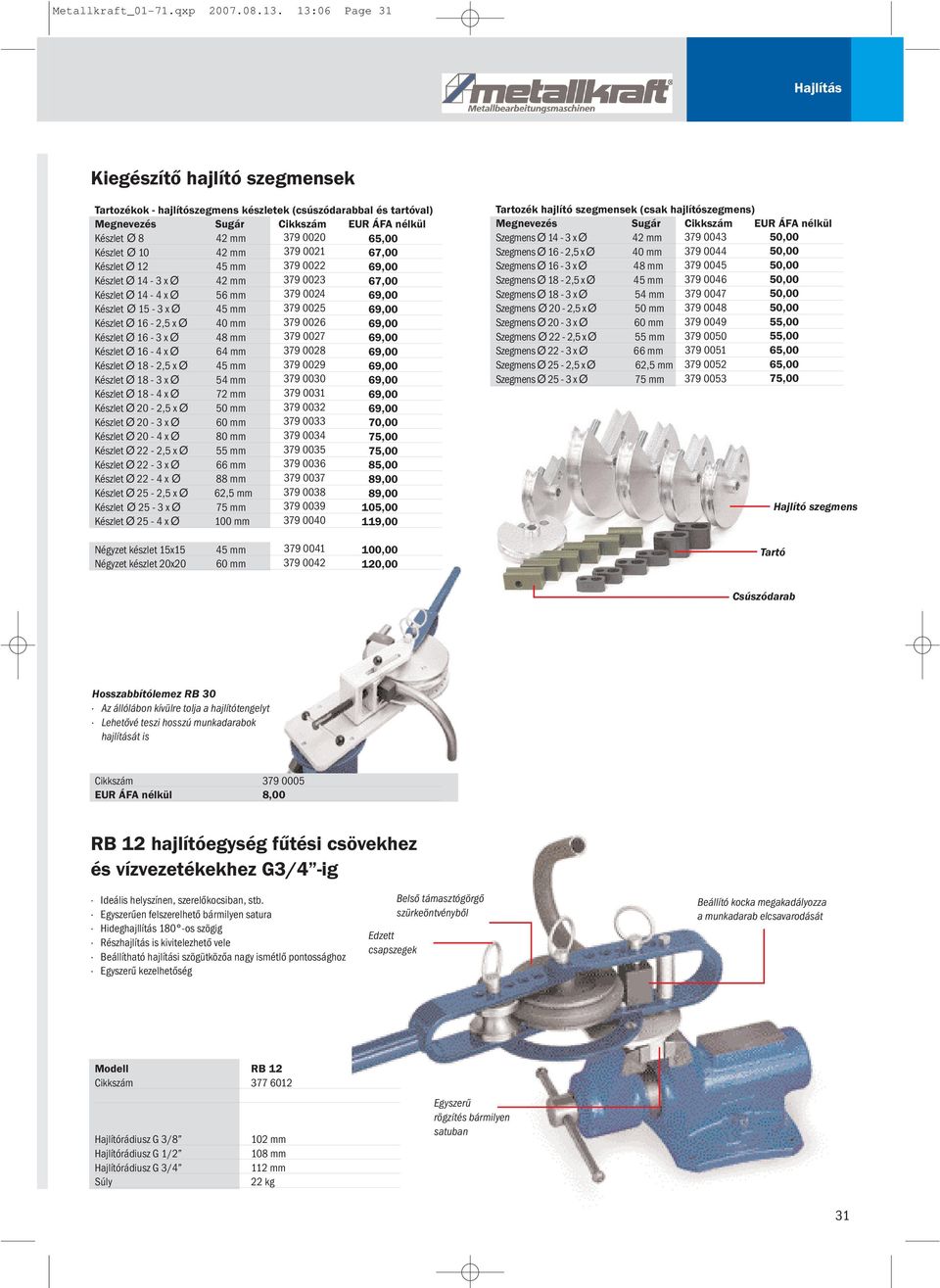

5 Metallkraft_01-71.qxp :06 Page 31 Hajlítás Kiegészítő hajlító szegmensek Tartozékok - hajlítószegmens készletek (csúszódarabbal és tartóval) Megnevezés Sugár Cikkszám EUR ÁFA nélkül Készlet Ø 8 42 mm ,00 Készlet Ø mm ,00 Készlet Ø mm ,00 Készlet Ø 14-3 x Ø 42 mm ,00 Készlet Ø 14-4 x Ø 56 mm ,00 Készlet Ø 15-3 x Ø 45 mm ,00 Készlet Ø 16-2,5 x Ø 40 mm ,00 Készlet Ø 16-3 x Ø 48 mm ,00 Készlet Ø 16-4 x Ø 64 mm ,00 Készlet Ø 18-2,5 x Ø 45 mm ,00 Készlet Ø 18-3 x Ø 54 mm ,00 Készlet Ø 18-4 x Ø 72 mm ,00 Készlet Ø 20-2,5 x Ø 50 mm ,00 Készlet Ø 20-3 x Ø 60 mm ,00 Készlet Ø 20-4 x Ø 80 mm ,00 Készlet Ø 22-2,5 x Ø 55 mm ,00 Készlet Ø 22-3 x Ø 66 mm ,00 Készlet Ø 22-4 x Ø 88 mm ,00 Készlet Ø 25-2,5 x Ø 62,5 mm ,00 Készlet Ø 25-3 x Ø 75 mm ,00 Készlet Ø 25-4 x Ø 100 mm ,00 Tartozék hajlító szegmensek (csak hajlítószegmens) Megnevezés Sugár Cikkszám EUR ÁFA nélkül Szegmens Ø 14-3 x Ø 42 mm ,00 Szegmens Ø 16-2,5 x Ø 40 mm ,00 Szegmens Ø 16-3 x Ø 48 mm ,00 Szegmens Ø 18-2,5 x Ø 45 mm ,00 Szegmens Ø 18-3 x Ø 54 mm ,00 Szegmens Ø 20-2,5 x Ø 50 mm ,00 Szegmens Ø 20-3 x Ø 60 mm ,00 Szegmens Ø 22-2,5 x Ø 55 mm ,00 Szegmens Ø 22-3 x Ø 66 mm ,00 Szegmens Ø 25-2,5 x Ø 62,5 mm ,00 Szegmens Ø 25-3 x Ø 75 mm ,00 Hajlító szegmens Négyzet készlet 15x15 Négyzet készlet 20x20 45 mm 60 mm ,00 120,00 Tartó Csúszódarab Hosszabbítólemez RB 30 Az állólábon kívülre tolja a hajlítótengelyt Lehetővé teszi hosszú munkadarabok hajlítását is Cikkszám EUR ÁFA nélkül 8,00 RB 12 hajlítóegység fűtési csövekhez és vízvezetékekhez G3/4 -ig Ideális helyszínen, szerelőkocsiban, stb. Egyszerűen felszerelhető bármilyen satura Hideghajllítás 180 -os szögig Részhajlítás is kivitelezhető vele Beállítható hajlítási szögütközőa nagy ismétlő pontossághoz Egyszerű kezelhetőség Edzett csapszegek Belső támasztógörgő szürkeöntvényből Beállító kocka megakadályozza a munkadarab elcsavarodását Modell RB 12 Cikkszám Hajlítórádiusz G 3/8 Hajlítórádiusz G 1/2 Hajlítórádiusz G 3/4 Súly 102 mm 108 mm 112 mm 22 kg Egyszerű rögzítés bármilyen satuban 31

6 Metallkraft_01-71.qxp :06 Page 32 Mobil csőhajlító gépek ERB 60 - motorikus csőhajlító gép vasból, rézből és más anyagokból készült csövek húzó hideghajlítására. Hajlítási példa A csövek egyszerűen, melegítés nélküli hajlíthatók Egyszerű és kombinált formák hajlítása, 3D-is Stabil, a padozathoz rögzíthető szerkezet Elkülönített kezelőpulttal A hajlítási szög beállítás 180 -ig végálláskapcsolóval történik Az RB 30 minden hajlító szegmense felhasználható Nagyteljesítményű motor fékkel, 400 Volt A felhajtható támasztólábak miatt helytakarékos Az állóláb a padozathoz csavarozható ÚJ A munkadarab bevezetése (pl. 30 x 20 x 2 mm) Modell ERB 60 Cikkszám Max. munkadarab Ø Max. forgatónyomaték Hajlítási idő 180 -ig Motorteljesítmény Csatlakozás Gépláb Hoszú támasztóláb Munkamagasság mm 1400 Nm ca. 4 sec W 3 x 400 Volt / 50 Hz 240 x 240 mm 300 mm 750 mm Információ A gépet hajlítószegmensek és rögzítőelemek nélkül szállítják Rendelésre az Ön igényeknek megfelelő hajlítóelemekkel lehet a gépet felszerelni Igény szerint a standardtól eltérő méretű hajlítóelemek is legyárthatóak

7 Metallkraft_01-71.qxp :06 Page 33 Hajlítás Forma hajlítás: lapos-ovális 30 x 15 mm A munkadarab hajlítása (pl. Ø 32 x 1,5 mm) Hajlítási példa ütközővel Ütköző gyorsrögzítővel és kicserélhető ütközőlappal A hajlítószegmensek egyszerű és gyors cseréje Nulla állás kapcsoló Csőhajlító ütközők - opcionális az RB 60-hoz. Specálisan vékonyfalú munkadarabokhoz, részhajlításokhoz és kis sorozatokhoz Stabil és robosztus szerkezet Egyszerű felépítés 5 beállítható ütköző Feszítőpersely 15 -os lépésenként rögzíthető részhajlításokhoz Egyszerű használat Elkülönített kezelőpult: Előre, hátra, stop gombok RB 60 csőtartóütközővel 2000 mm, és hajlító szegmens készlettel Ø 32 mm Póluscsere védelem a gép csatlakozásakor Hővédelmi kapcsoló Tartozék Cikkszám EUR ÁFA nélkül Csőhajlító ütköző 2000 mm ,00 Hajlító szegmensek Rádiusz Készlet Ø mm ,00 Készlet Ø mm ,00 Készlet Ø mm ,00 Készlet Ø mm ,00 Hosszirányban eltolható tokmány CE előírások szerint készült 33

8 Metallkraft_01-71.qxp :06 Page 34 Gyűrűhajlító gépek PRM 30 F - Gyűrűhajlító gép, vízszintesen és függőlegesen is használható, profilokhoz és csövekhez, lábműködtetéssel. Nehéz hegesztett szerkezet acélból Vízszintes és függőleges munkalehetőség 2 db hajtóművel hajtott görgő Edzett görgők A tengelyek speciális acélból készültek, edzettek és köszörültek Oldalsó irányító görgők a spirálhajlításhoz, melyek fokozatmentesen állíthatók 2 fokozatú, erős 400 Voltos motor CE előírások szerint készült Munkák vízszintes helyzetben billentett gépfejjel Modell PRM 30 F Cikkszám EUR ÁFA nélkül 2.785,00 Műszaki adatok Tengely Ø Görgő Ø fent Görgő Ø lent Sebesség Motorteljesítmény Csatlakozás 50 Hz Súly Méretek 30 mm 148 mm 118 mm 3-6 m/perc 0,7-0,85 kw 400 V 220 kg 650 x 500 x 1400 mm PRM 35 F - Gyűrűhajlító gép, vízszintesen és függőlegesen is használható, profilok és csövek esetén lábkezeléssel. Opcionális hajlítószerszám pl. kovácsoltvas díszrudak forgatásához Acélból készült nehéz, hegesztett szerkezet Vízszintes és függőleges munkalehetőséggel 2 hajtott görgő Lánchajtás Edzett görgők Speciális acélból készült, edzett és köszörült tengelyek Oldalsó vezetőgörgők, fokozat nélkül állíthatóak spirálhajlításhoz Erős 400 Voltos motor CE szabványok szerint készült Új Gyűrűhajlítási alkalmazás Modell PRM 35 F Cikkszám EUR ÁFA nélkül 3.785,00 Műszaki adatok Tengely Ø Görgő Ø fent Görgő Ø lent Sebesség Motorteljesítmény Csatlakozás 50 Hz Súly Méretek 50 mm 155 mm 155 mm 4,5 m/perc 1,5 kw 400 V 350 kg 660 x 900 x 1355 mm 34 CE előírások szerint készült

9 Metallkraft_01-71.qxp :06 Page 35 PRM 30 F Hajlítás a szállított hajlítógörgőkkel Anyag Méret min. Ø 50 x x x x x x x x Új PRM 30F Hajlítás az opcionális hajlítógörgőkkel Anyag Méret min Ø 40 x 40 x x 30 x x 35 x x 30 x x x Ø Ø Hajlítás Tartozék Cikkszám EUR ÁFA nélkül Digitális kijelző a beállítási méretekhez ,00 Speciális oldalsó irányító görgők szögacélhoz ,00 Hajlítószerszám rudak forgatásához ,00 Spirál hajlítószerszám ,00 Hajlítógörgők Acél-vasgörgők 0-33,7 mm Acél-vasgörgők 34-48,3 mm Acél-vasgörgők 49-60,3 mm ,00 269,00 295,00 50 x x Ø 60 x 1, Ø 25 x 1,5 600 Szöggörgők acél-vas 30x30x Szöggörgők acél-vas 40x40x ,00 435, /2 x 2, /4 x 1, x x x 30 x x 20 x Műanyaggörgők aluhoz 0-33,7 mm Műanyaggörgők aluhoz 34-48,3 mm Műanyaggörgők aluhoz 49-60,3 mm Műanyag szöggörgők aluhoz 30x30x Műanyag szöggörgők aluhoz 40x40x ,00 245,00 259,00 335,00 335,00 Spirálhajlítási alkalmazás opcionális hajlítószerszámmal Opcióként speciális oldalegyengető görgő, szögacélokhoz PRM 35 F hajlítási lehetőségei szállított hajlítógörgőkkel Anyag Méret min. Ø 60 x x x x x x x x x x UPN UPN UPN UPN PRM 35 F hajlítási lehetőségei opcionális hajlítógörgőkkel Anyag Méret min.ø 60 x 60 x x 50 x x 50 x x 30 x x x Ø Ø Ø 70 x Ø 30 x x 2, x 2, x x x 30 x x 40 x Információ A gép opcionálisan felszerelhető speciális igények szerinti hajlítógörgőkkel is Típuson kívüli méretek egyedi ajánlatkérés után rendelhetők Tartozék Cikkszám EUR ÁFA nélkül Digitális kijelző a beállítási méretekhez ,00 Speciális oldalsó egyenegtőgörgő, szögacélokhoz ,00 Hajlítószerszám rudak forgatásához ,00 Spirál hajlítószerszám ,00 Hajlító görgők Acél-vasgörgők 0-33,7 mm Acél-vasgörgők 34-48,3 mm Acél-vasgörgők 49-60,3 mm Acél-vas szöggörgők 30x30x Acél-vas szöggörgők 40x40x Acél-vas szöggörgők 50x50x Műanyaggörgők aluhoz 0-33,7 mm Műanyaggörgők aluhoz 34-48,3 mm Műanyaggörgők aluhoz 49-60,3 mm Műanyag szöggörgők aluhoz 30x30x Műanyag szöggörgők aluhoz 40x40x Műanyag szöggörgők aluhoz 50x50x ,00 395,00 435,00 539,00 539,00 555,00 245,00 285,00 309,00 409,00 409,00 429,00 CE előírások szerint készült 35

10 Metallkraft_01-71.qxp :06 Page 36 Gyűrűhajlító gépek PRM 50 FH - hidraulikus gyűrűhajlító gép profilok és csövek hajlítására lábműködtetéssel. Nehéz acél hegesztett szerkezet Vízszintes és függőleges munkalehetőség A felső henger hidraulikusan állítható 3 hajtott görgő Lánchajtás Edzett görgők Speciális acélból készült, edzett és köszörült tengelyek Oldalsó egyengetőgörgő, fokozatmentesen állítható spirálhajlításhoz Elkülönített vezérlőpult lábműködtetéssel Erős 400 Voltos motor CE szabványok szerint készült ÚJ Gyűrűhajlítási alkalmazás Modell PRM 50 FH Cikkszám Tengely Ø Görgő Ø fent Görgő Ø lent Sebesség Hidraulika nyomás Motorteljesítmény Csatlakozás 50 Hz Súly Méret 50 mm 162 mm 152 mm 4,5 m/perc 8 t 1,12 kw 400 V 510 kg 810 x 950 x 1500 mm 36 CE előírások szerint készült

11 Metallkraft_01-71.qxp :06 Page 37 Hajlítás Hajlítási lehetőségek szállított hajlítógörgőkkel Anyag Méret min. Ø 60 x x x x x x x x x x UPN UPN UPN UPN Hajlítási lehetőségek az opcionális hajlítógörgőkkel Anyag Méret min. Ø 50 x 50 x x 30 x x 50 x x 30 x x x Ø Ø Ø 70 x Ø 25 x 1,5 400 Ø 2 x 2, Ø 1/2 x 2, x x x 30 x x 15 x Opcionális kezelőpult digitális kijelzővel A hajlítóhenger elektronikusan állítható, amivel nagy ismétlési pontosság érhető el Sorozatgyártáshoz optimális Opcióként oldalsó speciális egyengető görgő szögacélok részére Tartozék Cikkszám EUR ÁFA nélkül Digitális kijelző a beállítási méretekhez ,00 Speciális oldalsó egyengetőgörgő, szögacélokhoz ,00 Hajlítógörgők Acél-vasgörgők 0-33,7 mm Acél-vasgörgők 34-48,3 mm Acél-vasgörgők 49-60,3 mm Szöggörgő acél-vas 30x30x Szöggörgő acél-vas 40x40x Szöggörgő acél-vas 50x50x Szöggörgő acél-vas 60x60x Műanyaggörgő aluhoz 0-33,7 mm Műanyaggörgő aluhoz 34-48,3 mm Műanyaggörgő aluhoz 49-60,3 mm Műanyag szöggörgő aluhoz 30x30x Műanyag szöggörgő aluhoz 40x40x Műanyag szöggörgő aluhoz 50x50x Műanyag szöggörgő aluhoz 60x60x ,00 489,00 539,00 585,00 585,00 599,00 635,00 325,00 365,00 405,00 445,00 445,00 459,00 459,00 Információ A gép opcionálisan felszerelhető speciális igények szerinti hajlítógörgőkkel is Típuson kívüli méretek egyedi ajánlatkérés után rendelhetők CE előírások szerint készült 37

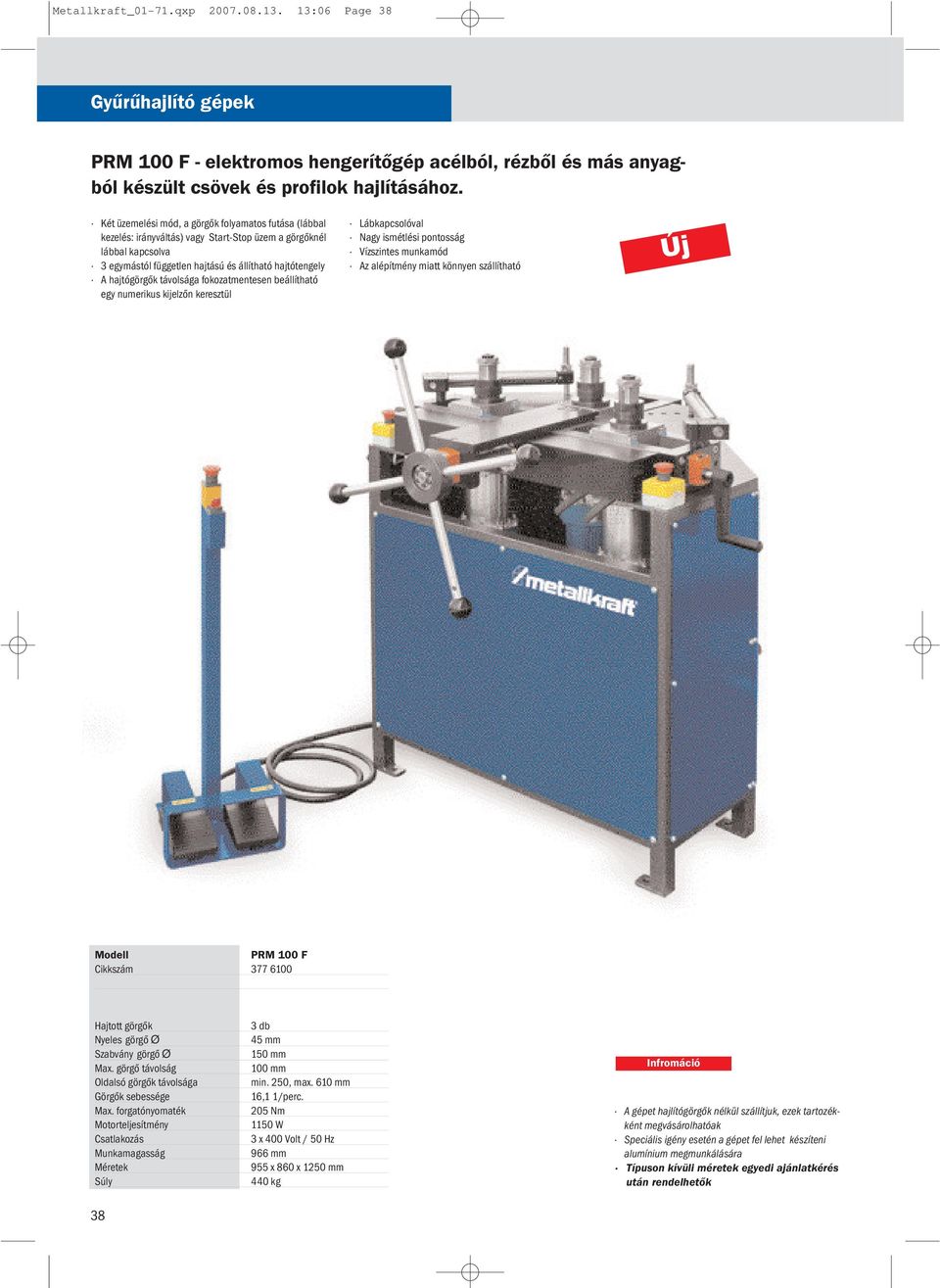

12 Metallkraft_01-71.qxp :06 Page 38 Gyűrűhajlító gépek PRM 100 F - elektromos hengerítőgép acélból, rézből és más anyagból készült csövek és profilok hajlításához. Két üzemelési mód, a görgők folyamatos futása (lábbal kezelés: irányváltás) vagy Start-Stop üzem a görgőknél lábbal kapcsolva 3 egymástól független hajtású és állítható hajtótengely A hajtógörgők távolsága fokozatmentesen beállítható egy numerikus kijelzőn keresztül Lábkapcsolóval Nagy ismétlési pontosság Vízszintes munkamód Az alépítmény miatt könnyen szállítható Új Modell PRM 100 F Cikkszám Hajtott görgők Nyeles görgő Ø Szabvány görgő Ø Max. görgő távolság Oldalsó görgők távolsága Görgők sebessége Max. forgatónyomaték Motorteljesítmény Csatlakozás Munkamagasság Méretek Súly 38 3 db 45 mm 150 mm 100 mm min. 250, max. 610 mm 16,1 1/perc. 205 Nm 1150 W 3 x 400 Volt / 50 Hz 966 mm 955 x 860 x 1250 mm 440 kg Infromáció A gépet hajlítógörgők nélkül szállítjuk, ezek tartozékként megvásárolhatóak Speciális igény esetén a gépet fel lehet készíteni alumínium megmunkálására Típuson kívüli méretek egyedi ajánlatkérés után rendelhetők

13 Metallkraft_01-71.qxp :06 Page 39 Hajlítás Cső Ø 60 x 3 mm Köracél 16 mm Egyszerűen beállítható edzett és köszörült felfekvő görgők Példák a munkadarabra Anyag Méret min. Ø 30 x x x x x x x x x Ø Ø x 20 x x 60 x x 30 x x 50 x x 50 x x 50 x Példák a munkadarabra Anyag Méret min. Ø 65 x 36 x x 32 x G 3/8 120 G G x x 3, x x 15 x x 25 x x 50 x x x x x x Oldalsó hajlítógörgő dupla biztosítása elfordulás ellen Mindhárom görgő numerikus kijelzővel van ellátva a nagy ismétlési pontosság érdekében Tartozék* Hajlítógörgők Sugár Cikkszám EUR ÁFA nélkül Ø 6/8/10/12 60 mm ,00 Ø 12/22/ mm ,00 Ø 16/20/ mm ,00 Ø 16/22 60 mm ,00 Ø 20/25 60 mm ,00 Ø 22/60,3 100 mm ,00 Ø 32/44,5 100 mm ,00 Ø 30/ mm ,00 Ø 1/2, 3/4 60 mm ,00 Ø 1, 5/4 100 mm ,00 Ø 5/4, 3/8, 1/2 100 mm ,00 Ø mm ,00 Ø mm ,00 Ø mm ,00 Ø mm ,00 Ø mm ,00 Ø mm ,00 Ø mm ,00 Hajlítógörgők Sugár Cikkszám EUR ÁFA nélkül Ø mm ,00 Ø 44,5 60 mm ,00 Ø mm ,00 Ø mm ,00 Ø mm ,00 Ø 48,3 60 mm ,00 Ø mm ,00 Ø mm ,00 Ø mm ,00 Ø mm ,00 Ø 5/4 60 mm ,00 lapos anyagra 4/5/6/8/ mm ,00 3/5/8/10/12/ mm ,00 készletek lapos görgő zártszelvény L + T anyagok 100 mm ,00 765,00 425,00 Az oldalsó hajlítógörgő min. távolsága * Speciális hajlítógörgők aluminium hajlításához kérésre műanyagból legyárthatók. Az oldaló hajlítógörgő max. távolsága CE előírások szerint készült 39

14 Metallkraft_01-71.qxp :06 Page 40 Hengerítőgép RBM ideális modellezőknek, kiállítási standépítőknek, stb. Acélból készült hengerek Kihajtható felsőhenger a munkadarab könnyebb kivétele érdekében Asszimmetrikus henger elhelyezés a kényelmesebb előhajlításhoz Ferdére állítható hátsóhenger kúpforma kiképzéséhez Alsó és hátsó henger drótbefektető csatornával Henger meghajtás kézikarral és hajtóművel Különösen kézreálló és ezáltal szűk helyeken is jól használható A kis tengelyméretek miatt optimális helyigény 3 hengeres körhajlítógép bármilyen kerekre formált darab előállítására, mint cső, kúp, henger, stb. Egyszerű és szolíd építési mód Opcionálisan alépítménnyel is szállítható A kenés a zsírzófejjel lehetséges Az első és a hátsó henger egyedileg állítható, ezáltal kúpos munka is végezhető A nagyméretű hengerbeállító csavarok miatt a bállítások kényelmesen végezhetők RBM 305 rendelhetõ alépítménnyel Modell RBM 305 Cikkszám A felső henger kihajtható, ezáltal a kész munkadarab egyszerűen kivehető. Munkaszélesség max. Lemezvastagság max.* Henger Ø Súly Méret [HxSZxM] 305 mm 0,80 mm 25 mm 14 kg 580 x 210 x 255 mm Tartozék Cikkszám EUR ÁFA nélkül Alépítmény ,00 40 CE előírások szerint készült

15 Metallkraft_01-71.qxp :06 Page 41 Hajlítás RBM - kézi meghajtású hengerítőgép asszimmetrikus 3 hengeres rendszerrel ipari és kézműves célra. Minden köralakú munkadarab előállítására mint pl. cső, kúp, henger, stb. Nehéz és stabil szerkezet Asszimmetrikus 3 hengeres rendszer a kényelmesebb előhajlításhoz Ferdén beállítható hátsó henger kúpos alak kiképzéséhez Kihajlítható felső henger Az alsó és a hátsó henger drótbefektető csatornával ellátva Könnyen beállítható felső és alsó henger A henger kézikarral és hajtóművel üzemeltethető CE szabványok szerint készült A felső henger kihajtható, ezáltal a kész munkadarab egyszerűen kivehető Tartozék Cikkszám EUR ÁFA nélkül Edzett görgők RBM ,00 Edzett gorgők RBM ,00 Edzett görgők RBM ,00 Edzett görgők RBM ,00 RBM - kézi hajtású körhajlítógép Modell Henger Lemez- Henger Hajlítási Motor- Csatlakozás Súly Méretek hossz vastagság Ø Ø teljesitmény h x sz x m mm-ben max. min. RBM mm 1,0 mm 56 mm 84 mm kg 1400 x 700 x 1120 RBM mm 1,5 mm 68 mm 102 mm kg 1930 x 700 x 1160 RBM mm 2,0 mm 75 mm 115 mm kg 1400 x 700 x 1120 RBM mm 1,0 mm 68 mm 102 mm kg 2430 x 700 x 1160 *A hajlítási teljesítmény adatok 24 kg/m lemez hajlítási határra vonatkoznak; lemezvastagság VA-ra: szorzó 0,5; lemezvatagság Alu-ra: szorzó 1,2 Cikkszám EUR ÁFA nélkül 875, , , ,00 CE előírások szerint készült 41

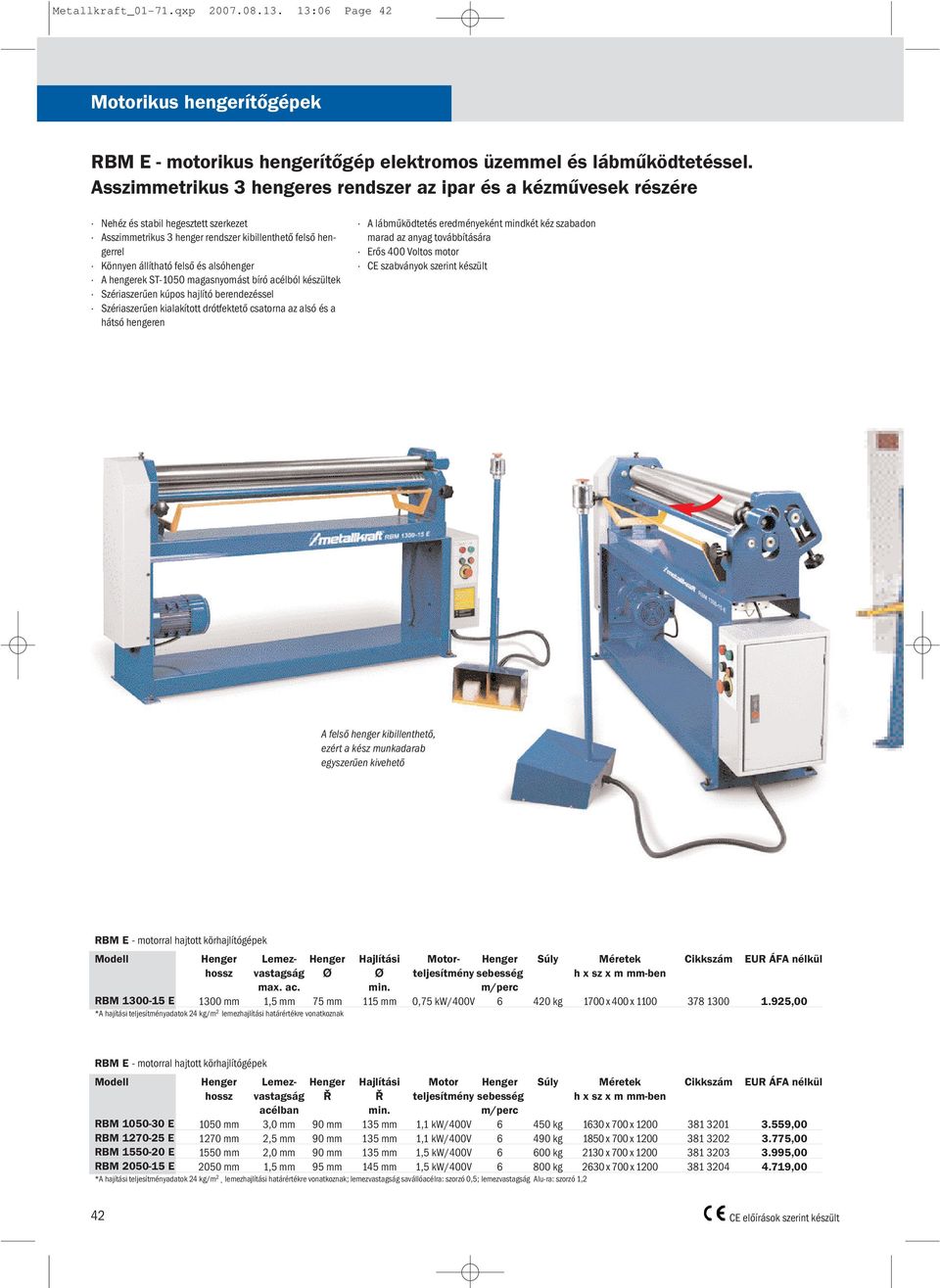

16 Metallkraft_01-71.qxp :06 Page 42 Motorikus hengerítőgépek RBM E - motorikus hengerítőgép elektromos üzemmel és lábműködtetéssel. Asszimmetrikus 3 hengeres rendszer az ipar és a kézművesek részére Nehéz és stabil hegesztett szerkezet Asszimmetrikus 3 henger rendszer kibillenthető felső hengerrel Könnyen állítható felső és alsóhenger A hengerek ST-1050 magasnyomást bíró acélból készültek Szériaszerűen kúpos hajlító berendezéssel Szériaszerűen kialakított drótfektető csatorna az alsó és a hátsó hengeren A lábműködtetés eredményeként mindkét kéz szabadon marad az anyag továbbítására Erős 400 Voltos motor CE szabványok szerint készült A felső henger kibillenthető, ezért a kész munkadarab egyszerűen kivehető RBM E - motorral hajtott körhajlítógépek Modell Henger Lemez- Henger Hajlítási Motor- Henger Súly Méretek hossz vastagság Ø Ø teljesítmény sebesség h x sz x m mm-ben max. ac. min. m/perc RBM E 1300 mm 1,5 mm 75 mm 115 mm 0,75 kw/400v kg 1700 x 400 x 1100 *A hajítási teljesítményadatok 24 kg/m 2 lemezhajlítási határértékre vonatkoznak Cikkszám EUR ÁFA nélkül 1.925,00 RBM E - motorral hajtott körhajlítógépek Modell Henger Lemez- Henger Hajlítási Motor Henger Súly Méretek hossz vastagság Ø Ø teljesítmény sebesség h x sz x m mm-ben acélban min. m/perc RBM E 1050 mm 3,0 mm 90 mm 135 mm 1,1 kw/400v kg 1630 x 700 x 1200 RBM E 1270 mm 2,5 mm 90 mm 135 mm 1,1 kw/400v kg 1850 x 700 x 1200 RBM E 1550 mm 2,0 mm 90 mm 135 mm 1,5 kw/400v kg 2130 x 700 x 1200 RBM E 2050 mm 1,5 mm 95 mm 145 mm 1,5 kw/400v kg 2630 x 700 x 1200 *A hajítási teljesítményadatok 24 kg/m 2 lemezhajlítási határértékre vonatkoznak; lemezvastagság savállóacélra: szorzó 0,5; lemezvastagság Alu-ra: szorzó 1,2 Cikkszám EUR ÁFA nélkül 3.559, , , ,00 42 CE előírások szerint készült

17 Metallkraft_01-71.qxp :06 Page 43 Hajlítás Új A felső és az alsó henger egyedileg állítható, ezáltal kúpos munkák is végezhetők Nagyméretű hengerbeállító csavarok a kényelmes állíthatóságért Tartozék RBM E Cikkszám EUR ÁFA nélkül Edzett hengerek nemesacélhoz ,00 Motoros hátsóhenger ,00 Tartozék RBM E Edzett hengerek nemesacélhoz Motoros hátsóhenger Tartozék RBM E Edzett hengerek nemesacélhoz Motoros hátsóhenger Tartozék RBM E Edzett hengerek nemesacélhoz Motoros hátsóhenger ,00 749,00 819,00 749,00 909,00 749,00 CE előírások szerint készült 43

18 Metallkraft_01-71.qxp :06 Page 44 Motorikus hengerítőgépek RBME PRO - hengerítőgép nehéz kivitelben elektromos üzemmel és lábvezérléssel 4 mm-es lemezvastagságig. Nehéz és stabil öntöttvas szerkezet Asszimmetrikus 3 hengeres rendszer kibillenthető felsőhengerrel Könnyen állítható alsó és felsőhenger A hengerek ST-1050 nagynyomású acélból Szériaszerűen kúpos hajlító berendezéssel Szériaszerűen kialakított drótfektető csatorna az alsó és a hátsó hengeren A lábműködtetés eredményeként mindkét kéz szabadon marad az anyag továbbítására Erős 400 V-os motor CE szabványok szerint készült Új RBM E Pro - sorozat Opcionális motoros hajtású hátsó hengerrel Opcionális kezelőpult digitális kijelzővel A hátsó henger elektronikusan állítható be, ezáltal igen nagy ismételhetőségi pontosság érhető el Sorozatgyártáshoz optimális RBM E Pro - motorral meghajtott körhajlítógépek Modell Henger Lemez- Henger Hajlítási Motor- Henger Súly Méretek hossz vastagság Ø Ø teljesítmény sebesség h x sz x m mm-ben max. ac. min. m/perc RBM E Pro 1270 mm 4,0 mm 120 mm 180 mm 2,2 kw/400 V kg 2470 x 750 x 1000 RBM E Pro 1550 mm 4,0 mm 140 mm 210 mm 2,2 kw/400 V kg 2700 x 750 x 1000 RBM E Pro 2050 mm 3,0 mm 130 mm 195 mm 2,2 kw/400 V kg 3200 x 750 x 1000 *Hajlítási teljesítményadatok 24 kg/m lemezhajlítási határra vonatkoznak; lemezhajlítási teljesítmény VA-ban = x 0,75 Cikkszám EUR ÁFA nélkül 7.989, , ,00 44 CE előírások szerint készült

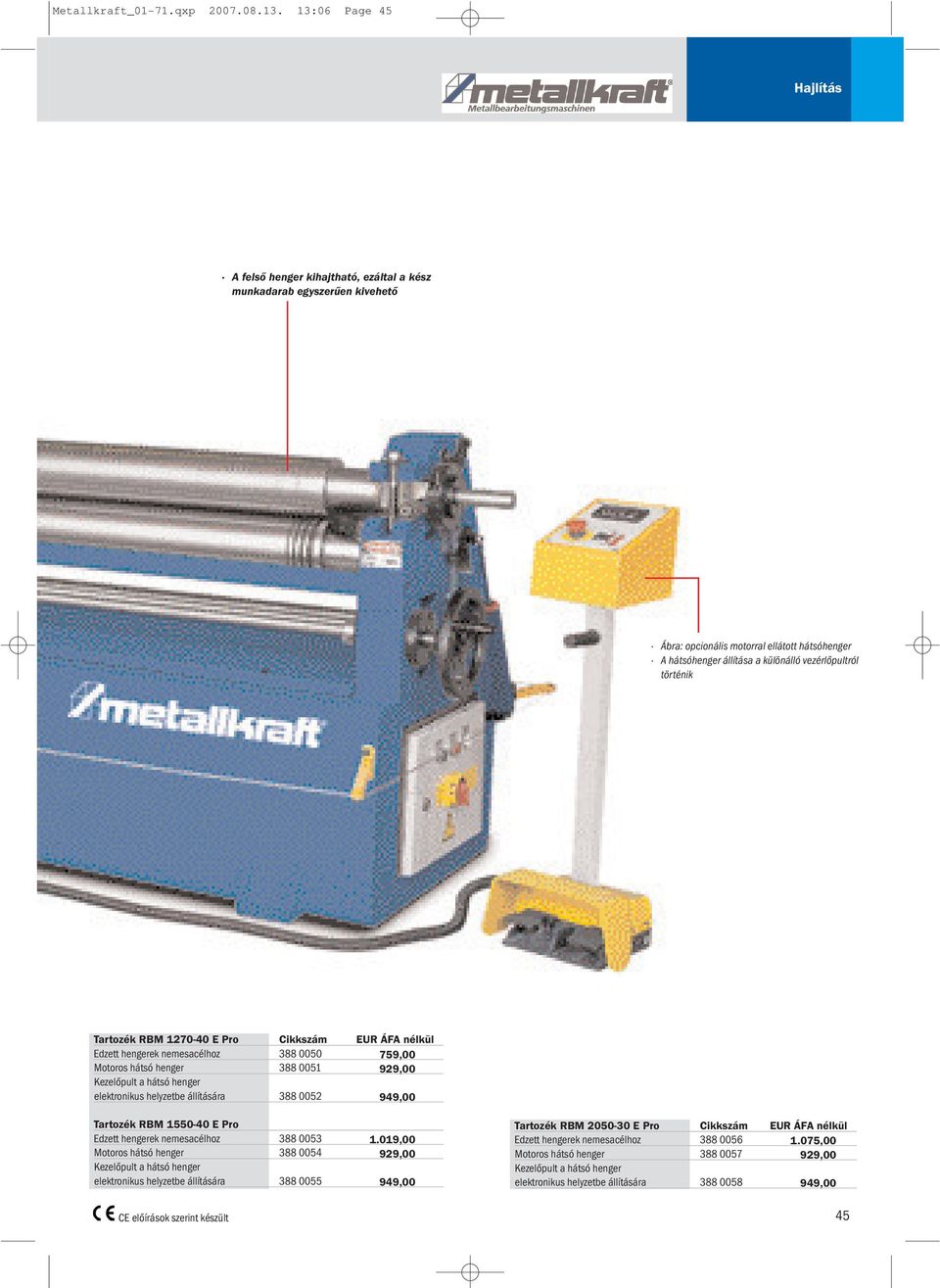

19 Metallkraft_01-71.qxp :06 Page 45 Hajlítás A felső henger kihajtható, ezáltal a kész munkadarab egyszerűen kivehető Ábra: opcionális motorral ellátott hátsóhenger A hátsóhenger állítása a különálló vezérlőpultról történik Tartozék RBM E Pro Cikkszám EUR ÁFA nélkül Edzett hengerek nemesacélhoz ,00 Motoros hátsó henger ,00 Kezelőpult a hátsó henger elektronikus helyzetbe állítására ,00 Tartozék RBM E Pro Edzett hengerek nemesacélhoz Motoros hátsó henger Kezelőpult a hátsó henger elektronikus helyzetbe állítására ,00 929,00 949,00 Tartozék RBM E Pro Cikkszám EUR ÁFA nélkül Edzett hengerek nemesacélhoz ,00 Motoros hátsó henger ,00 Kezelőpult a hátsó henger elektronikus helyzetbe állítására ,00 CE előírások szerint készült 45

20 Metallkraft_01-71.qxp :06 Page 46 Peremhajlítógépek SBM - kézi peremhajlítógép Új Nehéz és stabil öntöttvas szerkezet Könnyen hordozható Állítható alsó tengely Speciális acéltengelyek CE előírások szerint készült Alkalmazási példák Szállítási tejedelem SBM Tartozék SBM S1-4: Szabvány görgők Ø 3/6/8/10 mm-re SBM Tartozék SBM 110 Cikkszám EUR ÁFA nélkül Hajlítógörgő E ,00 Hajlítógörgő E ,00 Hajlítógörgő E ,00 Hajlítógörgő E ,00 Hajlítógörgő E ,00 Hajlítógörgő E ,00 Hajlítógörgő E ,00 Hajlítógörgő E ,00 Alkalmazási példák Szállítási terjedelem SBM Tartozék SBM SBM S1-5: szabvány görgő Ø 4/6/7/9/10 mm-hez Modell SBM SBM Cikkszám EUR ÁFA nélkül 319,00 399,00 Műszaki adatok Hengerhossz 110 mm 140 mm Lemezvastagság max.* 0,80 mm 1,2 mm Henger Ø 52 mm 62 mm Nyakszélesség 80 mm 100 mm Súly 30 kg 50 kg Méret [hxszxm] 380 x 180 x x 220 x Tartozék SBM 140 Cikkszám EUR ÁFA nélkül Hajlítógörgő E ,00 Hajlítógörgő E ,00 Hajlítógörgő E ,00 Hajlítógörgő E ,00 Hajlítógörgő E ,00 Hajlítógörgő E ,00 Hajlítógörgő E ,00 Hajlítógörgő E ,00 2 CE előírások szerint készült

21 Metallkraft_01-71.qxp :06 Page 47 Hajlítás SBM - motoros peremhajlítógép Új Nehéz és stabil öntöttvas szerkezet Önfékező reduktormotor (E-kivitel) Könnyen szállítható Lábpedál kezeléssel (E-kivitel) Állítható alsó tengely Speciális acél tengelyek 8 készlet szabvány görgő Alépítménnyel (E-kivitel) Erős 400 V-os motor (E-kivitel) CE előírások szerint készült SBM E Alkalmazási példák Szállítási terjedelem SBM Tartozék SBM S1-5: szabvány görgők Ø 4/6/7/9/10 mm-hez Modell SBM E Cikkszám EUR ÁFA nélkül 1.815,00 Műszaki adatok Hengerhossz 140 mm Lemezvastagság max.* 1,2 mm Henger Ø 62 mm Nyakszélesség 100 mm Hengersbesség 32 1/perc Motorteljesítmény 0,75 kw / 400 V Súly 110 kg Méret [hxszxm] 900 x 1350 x 450 Tartozék SBM 140 Cikkszám EUR ÁFA nélkül hajlítógörgő E ,00 hajlítógörgő E ,00 hajlítógörgő E ,00 hajlítógörgő E ,00 hajlítógörgő E ,00 hajlítógörgő E ,00 hajlítógörgő E ,00 hajlítógörgő E ,00 2 CE előírások szerint készült 47
