OPTI B 17 PRO/OPTI B 23 PRO/OPTI B 26 PRO/OPTI B 33 PRO

Átírás

1 OPTI B 17 PRO/OPTI B 23 PRO/OPTI B 26 PRO/OPTI B 33 PRO Asztali és oszlopos fúrógépek üzemek és javítóműhelyek számára valamint hobbi és professzionális otthoni használatra Meggyőző érvek: minőség, hatékonyság és kedvező ár Garantált körfutási pontosság kisebb mint 0,02 mm a főorsó alaphelyzetében mérve Pre cí zi ós go lyós csap ágyak kal sze relt or só Mi nő sé gi RÖHM gyors szo rí tá sú fú ró tok mán nyal sze rel ve Nagy méretű, állítható magasságú védőüveg biztonsági kapcsolóval Nagyon nyugodt járás a köszörült alumínium ékszíjtárcsáknak köszönhetően (OPTI B 23 Pro-tól) Továbbfejlesztett csúszásmentes erőátvitel a minőségi bordásszíjnak köszönhetően Ékszíj védőborítás biztonsági kapcsolóval Pre cí zen meg mun kált mun ka asz tal át ló san fu tó T-hor nyok kal A munkaasztal magassága fogasléccel állítható Fúrásmélységütköző Mun ka asz tal +/- 45 dönt he tő ség gel és 360 el for dít ha tó ság gal Mas szív, nagy fe lü le tű gép alap T-ho ron nyal, erős bor dá za tú talp pal Önt vény elő to ló kar egy da rab ból, Softgrip mar ko lat tal Ke ze lő ba rát biz ton sá gi kap cso ló IP 54 vé de lem mel, ala csony fe szült sé gű le ol dó val és vész-ki kap cso ló val 400 Voltos modellek forgásirány váltó kapcsolóval Nyugodt járású, nagyteljesítményű elektromotorok Mas szív, ne héz ki vi te lű gép Több szö rö sen tesz telt mi nő ség Op ti má lis ár-ér ték arány Hosszútávú értékállóság Ábra: B 17 Pro Ábra: B 23 Pro Modell OPTI B 17 PRO OPTI B 23 PRO Cikkszám (230 V) Műszaki adatok Motor 500 W 230 V ~50 Hz 750 W ~50 Hz acélban Ø 16 mm Ø 25 mm Kinyúlás 152 mm 180 mm Főorsó munkaútja 65 mm 80 mm MK 2 MK 2 Főorsó fordulatszám f/p f/p Fokozatok száma 5 fokozat 12 fokozat Asztalméret (H x SZ) 235 x 220 mm 280 x 250 mm T-horony méret 12 mm 12 mm billenthető ± 45 ± 45 elfordítható Orsó - asztal távolság (max.) 325 mm 360 mm Orsó - géptalp távolság (max.) 530 mm 610 mm Oszlopátmérő 60 mm 73 mm Hossz x szélesség x magasság 600 x 260 x 860 mm 650 x 320 x 1010 mm Nettó tömeg 39 kg 66 kg Mellékelt tartozékok RÖHM gyorsszorítású fúrótokmány (3-16 mm) B16 Kúpátalakító MK 2 - B 16 2 db T-csavar Az év szerszámgépe 2005 Heimwerker Praxis OPTI B 17 Pro További kiegészítők a 25. oldaltól 10

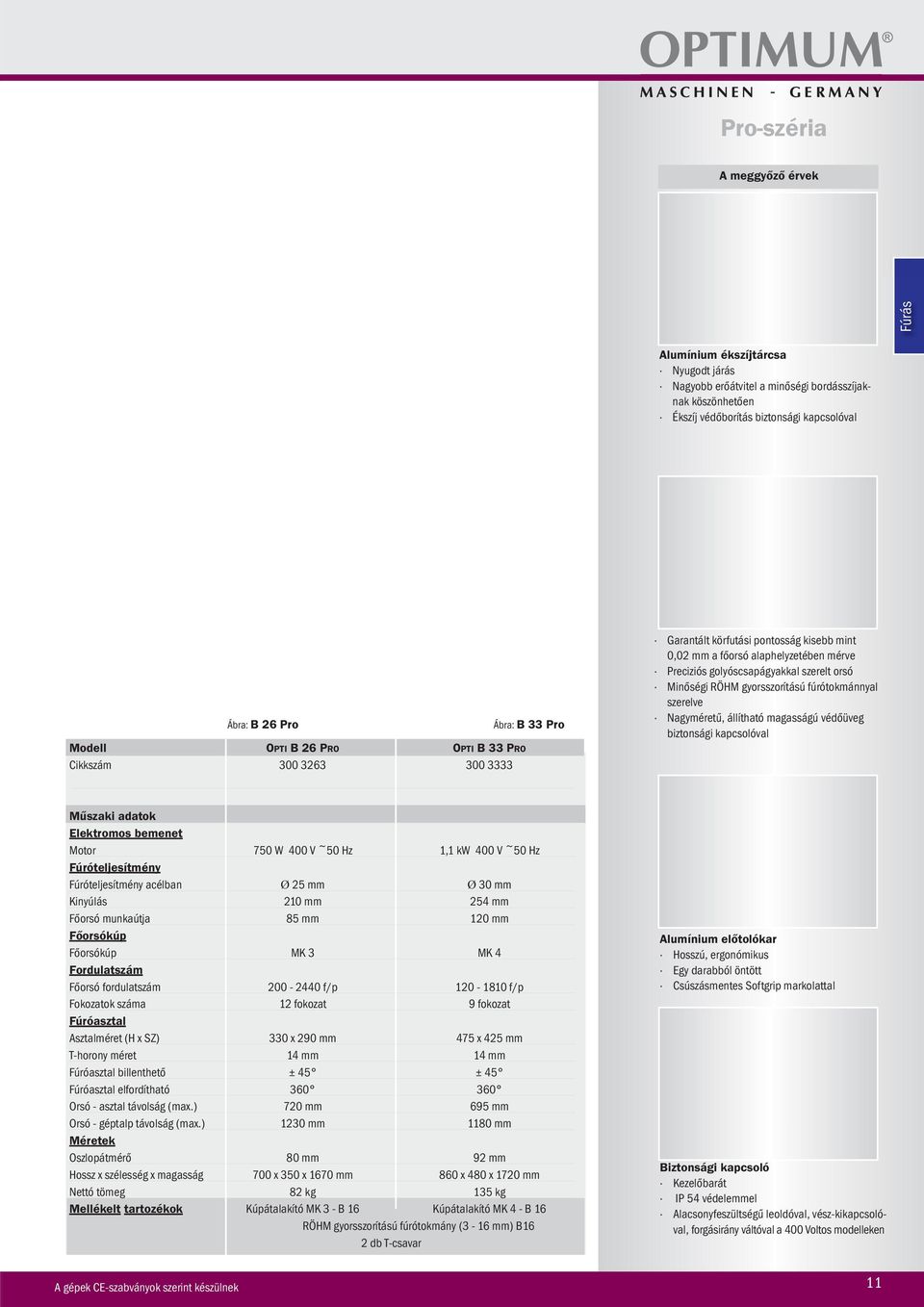

2 Pro-széria A meggyőző érvek Fúrás Alumínium ékszíjtárcsa Nyugodt járás Nagyobb erőátvitel a minőségi bordásszíjaknak köszönhetően Ékszíj védőborítás biztonsági kapcsolóval Ábra: B 26 Pro Modell OPTI B 26 PRO OPTI B 33 PRO Cikkszám Ábra: B 33 Pro Garantált körfutási pontosság kisebb mint 0,02 mm a főorsó alaphelyzetében mérve Preciziós golyóscsapágyakkal szerelt orsó Minőségi RÖHM gyorsszorítású fúrótokmánnyal szerelve Nagyméretű, állítható magasságú védőüveg biztonsági kapcsolóval Műszaki adatok Motor 750 W 400 V ~50 Hz 1,1 kw 400 V ~50 Hz acélban Ø 25 mm Ø 30 mm Kinyúlás 210 mm 254 mm Főorsó munkaútja 85 mm 120 mm MK 3 MK 4 Főorsó fordulatszám f/p f/p Fokozatok száma 12 fokozat 9 fokozat Asztalméret (H x SZ) 330 x 290 mm 475 x 425 mm T-horony méret 14 mm 14 mm billenthető ± 45 ± 45 elfordítható Orsó - asztal távolság (max.) 720 mm 695 mm Orsó - géptalp távolság (max.) 1230 mm 1180 mm Oszlopátmérő 80 mm 92 mm Hossz x szélesség x magasság 700 x 350 x 1670 mm 860 x 480 x 1720 mm Nettó tömeg 82 kg 135 kg Mellékelt tartozékok Kúpátalakító MK 3 - B 16 Kúpátalakító MK 4 - B 16 RÖHM gyorsszorítású fúrótokmány (3-16 mm) B16 2 db T-csavar Alumínium előtolókar Hosszú, ergonómikus Egy darabból öntött Csúszásmentes Softgrip markolattal Biztonsági kapcsoló Kezelőbarát IP 54 vé de lem mel Alacsonyfeszültségű leoldóval, vész-kikapcsolóval, forgásirány váltóval a 400 Voltos modelleken A gépek CE-szabványok szerint készülnek 11

3 OPTI B 23 PRO VARIO/OPTI B 26 PRO VARIO/OPTI B 33 PRO VARIO Fokozatmentes asztali és oszlopos fúrógépek tartós használatra Meggyőző érvek: minőség, hatékonyság és kedvező ár Garantált körfutási pontosság kisebb mint 0,02 mm a főorsó alaphelyzetében mérve Pre cí zi ós go lyós csap ágyak kal sze relt or só 12 fokozatmentesen állítható sebesség az OPTI B 23 és OPTI B 26 PRO VARIO-NÁL 9 fokozatmentesen állítható sebesség az OPTI B 33 PRO VARIO-NÁL Német gyártású ipari frekvenciaszabályzás Fú rás mély ség-üt kö ző Munkaasztal ban el for dít ha tó Ne héz ki vi te lű gép Op ti má lis ár-ér ték arány Ma gas for ga tó nyo ma ték min den for du lat szám tar to mány ban Hosszútávú értékállóság Ábra: B 26 Pro Vario Modell OPTI B 23 Pro Vario OPTI B 26 Pro Vario OPTI B 33 Pro Vario Cikkszám Ábra: B 33 Pro Vario Motor 750 W 400 V ~50 Hz 750 W 400 V ~50 Hz 1,5 kw 400 V ~50 Hz acélban Ø 25 mm Ø 25 mm Ø 30 mm Kinyúlás 180 mm 210 mm 254 mm Főorsó munkaútja 80 mm 85 mm 120 mm MK 2 MK 3 MK 4 Főorsó fordulatszám f/p f/p f/p Fokozatok száma 12, fokozatmentesen állítható 12, fokozatmentesen állítható 9, fokozatmentesen állítható Asztalméret (H x SZ) 280 x 245 mm 330 x 290 mm 475 x 425 mm T-horony méret 12 mm 14 mm 14 mm billenthető ± 45 ± 45 ± 45 elfordítható Orsó - asztal távolság (max.) 360 mm 720 mm 695 mm Orsó - géptalp távolság (max.) 610 mm 1230 mm 1180 mm Oszlopátmérő 73 mm 80 mm 92 mm Hossz x szélesség x magasság 660 x 320 x 1010 mm 710 x 350 x 1670 mm 870 x 480 x 1720 mm Nettó tömeg 75 kg 90 kg 140 kg Mellékelt tartozékok Kúpátalakító MK 2 - B 16 Kúpátalakító MK 3 - B 16 Kúpátalakító MK 4 - B 16 RÖHM gyorsszorítású fúrótokmány (3-16 mm) B16 2 db T-csavar 12

4 Pro Vario-széria Nyugodt és vibrácinómentes járás Alumínium ékszíjtárcsák Bordásszíj A minőségi bordásszíjnak köszönhetően jelentősen jobb erőátvitel Fúrás Biztonsági kapcsoló IP 54 védelemmel Alacsonyfeszültségű leoldóval Vész-kikapcsolóval Forgásirány-váltó kapcsolóval Kezelőbarát Ipari motor frekvenciaváltóval Nyugodt járású Hosszú élettartamú Extrém igénybevételhez is Állandó forgatónyomaték jelleggörbével szabályzó Potenciométeres Körfutási pontosság Garantáltan kisebb mint 0,02 mm a főorsó alaphelyzetében mérve Orsó Precíziós golyóscsapágyakkal Minőségi RÖHM gyorsszorítású fúrókokmánnyal szerelve Fúrásmélység-ütköző Alumínium előtoló kar Hosszú, ergonómikus Egy darabból öntött Csúszásmentes Softgrip markolattal Tokmányvédő Védőplexi a felhasználó fokozott védelme érdekében Állítható magasság Biztonsági kapcsolóval Munkaasztal magassága Fogasléccel állítható Acéloszlop Vastagfalú A sima futás és stabilitás érdekében 5 ponton rögzítve Gépláb Masszív Nagy felületű Horonnyal (B 33 Pro Vario-nál T-horonnyal) Erős bordázatú talppal Ábra: B 23 Pro Vario További kiegészítők a 25. oldaltól tartó Rendkívül stabil és vastag falú Munkaasztal Precízen megmunkált Átlósan futó T-hornyokkal ± 45 dönthetőséggel 360 elfordíthatósággal Orsó fordulatszám Széles fordulatszám tartomány f/p az OPTI B 23 Pro Vario/ OPTI B 26 Pro Vario-nál és f/p az OPTI B 33 Pro Vario-nál Ékszíj védőborítás Biztonsági kapcsolóval A gépek CE-szabványok szerint készülnek 13

5 OPTI B 24 H / OPTI B 28 H / OPTI B 34 H Asztali és oszlopos fúrógépek ékszíjhajtással ipar és oktatási intézmények számára Meggyőző érvek: minőség, hatékonyság és kedvező ár Garantált körfutási pontosság kisebb mint 0,015 mm a főorsó alaphelyzetében mérve Nagyméretű, állítható magasságú védőüveg biztonsági kapcsolóval a felhasználó maximális védelme érdekében Hosszú, ergonómikus, egy darabból öntött előtoló kar csúszásmentes Softgrip markolattal (OPTI B 24 H/B 28 H-nál) Három ágú, alumínium elő to ló kar (OPTI B 34 H-nál) Masszív, nagyfelületű gépalap T-horonnyal, erős bordázatú talppal Kezelőbarát biztonsági kapcsoló IP 54 védelemmel, alacsonyfeszültségű le ol dó val, vész-ki kap cso ló val For gás irányvál tó kap cso ló Pre cí zi ós go lyós csap ágyak kal sze relt or só Fú rás mély ség-üt kö ző Ékszíj védőborítás biztonsági kapcsolóval Digitlális mélységmérő (OPTI B 34 H-nál) Digitlális fordulatszámkijelző (OPTI B 34 H-nál) Beépített géplámpa 360 -ban elfordítható Nyugodt járású, nagyteljesítményű elektromotorok Op ti má lis ár-ér ték arány Hosszútávú értékállóság Ábra: B 24 H Ábra: B 28 H Modell OPTI B 24 H OPTI B 28 H OPTI B 34 H Cikkszám (230 V ) Cikkszám (400 V ) ÚJ Műszaki adatok Motor 850 W ~50 Hz 850 W 400 V ~50 Hz 1,5 kw 400 V ~50 Hz acélban Ø 24 mm Ø 28 mm Ø 34 mm Kinyúlás 165 mm 200 mm 285 mm Főorsó munkaútja 85 mm 105 mm 160 mm MK 2 MK 3 MK 4 Főorsó fordulatszám f/p f/p f/p Fokozatok száma 7 fokozat 16 fokozat 2 x 9 fokozat Asztalméret (H x SZ) 280 x 300 mm 340 x 360 mm 420 x 400 mm T-horony méret 14 mm 14 mm 14 mm Orsó - asztal távolság (max.) 515 mm 860 mm 790 mm Géptalp mérete (H x SZ) 280 x 260 mm 320 x 320 mm 390 x 370 mm Orsó - géptalp távolság (max.) 681 mm 1275 mm 1025 mm Oszlopátmérő 80 mm 92 mm 115 mm Hosszúság 665 mm 698 mm 918 mm Szélesség 434 mm 449 mm 585 mm Magasság 998 mm 1721 mm 1895 mm Nettó tömeg 130 kg 140 kg 274 kg Mellékelt tartozékok Kúpátalakító MK 2 - B 16 Kúpátalakító MK 3 - B 16 Kúpátalakító MK 4- B 16 Gyorsszor. fúrótokmány (0-16 mm) B16 Gyorsszor. fúrótokmány (0-16 mm) B16 Gyorsszor. fúrótokmány (0-16 mm) B16 T-csavar T-csavar T-csavar 14

6 Újdonságok B 34 H programjában B 24 H B 28 H B 34 H Nyugodt járás Alumínium ékszíjtárcsák Ékszíj védőborítás Biztonsági kapcsolóval Forgásirányváltó kapcsoló Balfutás/jobbfutás Digitális mélységmérő A kijelző pontossága 0,01 mm Beállítható mm/inch-ben is Digitális fordulatszámkijelző 4 jegyű értékig Jól leolvasható Gyorsbefogó berendezés Az ékszíj könnyű átszereléséhez Fúrás Orsóvédő A felhasználó maximális védelme érdekében Állítható magasság Mikrokapcsolóval Körfutási pontosság Garantáltan kisebb mint 0,015 mm a főorsó alaphelyzetében mérve Orsó Pre cí zi ós go lyós csap ágyak kal Fúrásmélységütköző Skálával Géplámpa Fúrófejbe beépítve 20 Watt-os halogénlámpa Öntvényoszlop Vastag falú Csavarkötéssel rögzített a nyugodt járás és stabilitás érdekében Nagyméretű Masszív Magassága fogasléccel állítható Precízen megmunkált Átlósan futó T-hornyokkal Gépláb Az asztal elforgatásával különösen magas munkadarabok fekvőfelületeként szolgálhat Masszív Párhuzamosan futó T-horonnyal Nagy felületű Nagy pontosságú felületi megmunkálással További kiegészítők a 25. oldaltól Ábra: B 34 H Kúpkiütő tengely Könnyű szerszámcsere 7 M ipari ékszíj munkaóra garantált ék-szíjélettartam (Ez megfelel 4 óra és 200 nap munkának egy évben - 12 év élettartam) A gépek CE-szabványok szerint készülnek 15

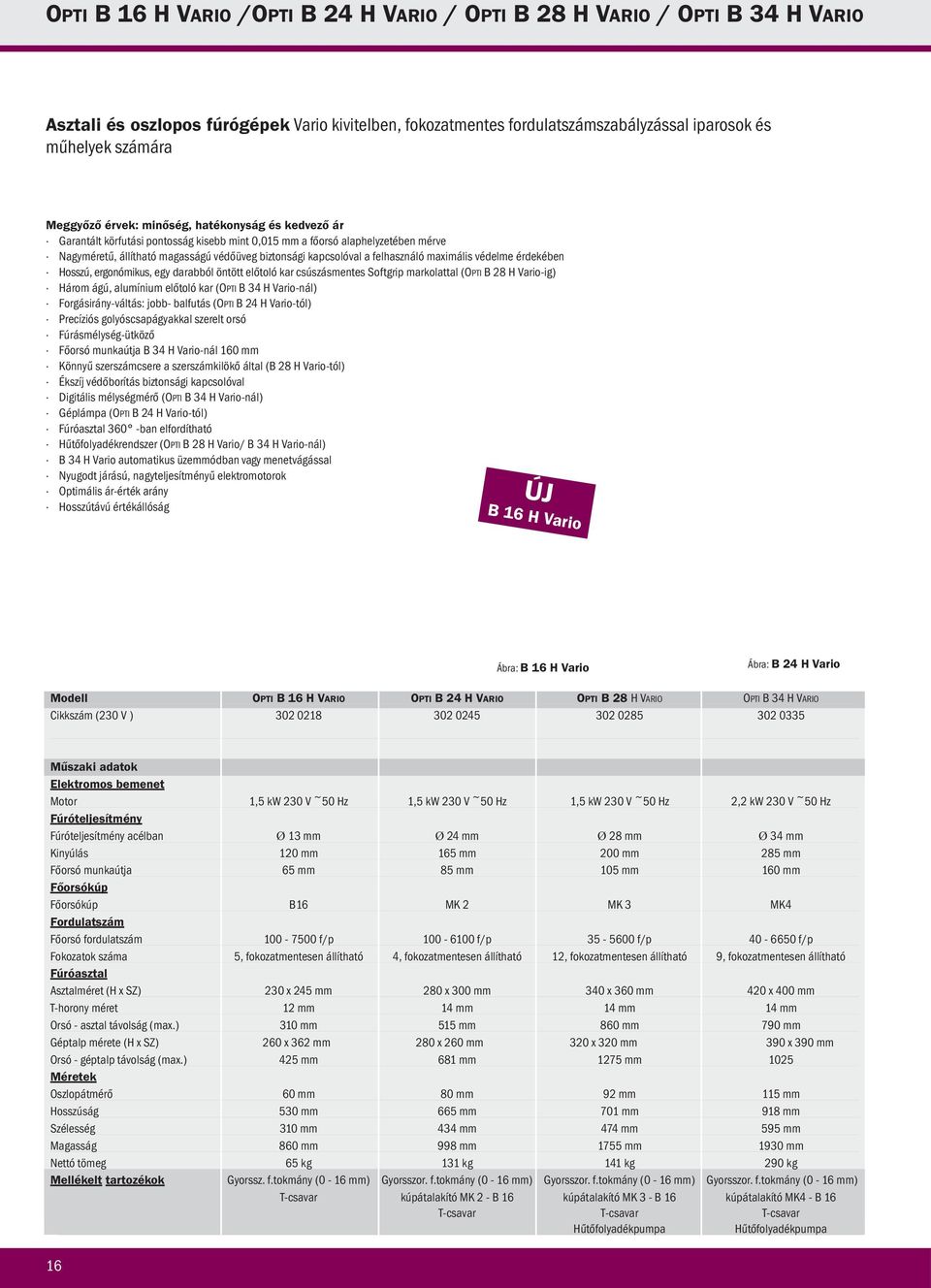

7 OPTI B 16 H VARIO /OPTI B 24 H VARIO / OPTI B 28 H VARIO / OPTI B 34 H VARIO Asztali és oszlopos fúrógépek Vario kivitelben, fokozatmentes fordulatszámszabályzással iparosok és műhelyek számára Meggyőző érvek: minőség, hatékonyság és kedvező ár Garantált körfutási pontosság kisebb mint 0,015 mm a főorsó alaphelyzetében mérve Nagyméretű, állítható magasságú védőüveg biztonsági kapcsolóval a felhasználó maximális védelme érdekében Hosszú, ergonómikus, egy darabból öntött előtoló kar csúszásmentes Softgrip markolattal (OPTI B 28 H Vario-ig) Három ágú, alumínium elő to ló kar (OPTI B 34 H Vario-nál) Forgásirány-váltás: jobb- balfutás (OPTI B 24 H Vario-tól) Pre cí zi ós go lyós csap ágyak kal sze relt or só Fúrásmélység-ütköző Főorsó munkaútja B 34 H Vario-nál 160 mm Könnyű szerszámcsere a szerszámkilökő által (B 28 H Vario-tól) Ékszíj védőborítás biztonsági kapcsolóval Digitális mélységmérő (OPTI B 34 H Vario-nál) Géplámpa (OPTI B 24 H Vario-tól) 360 -ban elfordítható Hűtőfolyadékrendszer (OPTI B 28 H Vario/ B 34 H Vario-nál) B 34 H Vario automatikus üzemmódban vagy menetvágással Nyugodt járású, nagyteljesítményű elektromotorok Op ti má lis ár-ér ték arány Hosszútávú értékállóság ÚJ B 16 H Vario Ábra: B 16 H Vario Ábra: B 24 H Vario Modell OPTI B 16 H VARIO OPTI B 24 H VARIO OPTI B 28 H VARIO OPTI B 34 H VARIO Cikkszám (230 V ) Műszaki adatok Motor 1,5 kw 230 V ~50 Hz 1,5 kw 230 V ~50 Hz 1,5 kw 230 V ~50 Hz 2,2 kw 230 V ~50 Hz acélban Ø 13 mm Ø 24 mm Ø 28 mm Ø 34 mm Kinyúlás 120 mm 165 mm 200 mm 285 mm Főorsó munkaútja 65 mm 85 mm 105 mm 160 mm B16 MK 2 MK 3 MK4 Főorsó fordulatszám f/p f/p f/p f/p Fokozatok száma 5, fokozatmentesen állítható 4, fokozatmentesen állítható 12, fokozatmentesen állítható 9, fokozatmentesen állítható Asztalméret (H x SZ) 230 x 245 mm 280 x 300 mm 340 x 360 mm 420 x 400 mm T-horony méret 12 mm 14 mm 14 mm 14 mm Orsó - asztal távolság (max.) 310 mm 515 mm 860 mm 790 mm Géptalp mérete (H x SZ) 260 x 362 mm 280 x 260 mm 320 x 320 mm 390 x 390 mm Orsó - géptalp távolság (max.) 425 mm 681 mm 1275 mm 1025 Oszlopátmérő 60 mm 80 mm 92 mm 115 mm Hosszúság 530 mm 665 mm 701 mm 918 mm Szélesség 310 mm 434 mm 474 mm 595 mm Magasság 860 mm 998 mm 1755 mm 1930 mm Nettó tömeg 65 kg 131 kg 141 kg 290 kg Mellékelt tartozékok Gyorssz. f.tokmány (0-16 mm) Gyorsszor. f.tokmány (0-16 mm) Gyorsszor. f.tokmány (0-16 mm) Gyorsszor. f.tokmány (0-16 mm) T-csavar kúpátalakító MK 2 - B 16 kúpátalakító MK 3 - B 16 kúpátalakító MK4 - B 16 T-csavar T-csavar T-csavar Hűtőfolyadékpumpa Hűtőfolyadékpumpa 16

8 Garantált ékszíjélettartam munkaóra (Ez megfelel 4 óra és 200 nap munkának egy évben - 12 év élettartam) B 16 HV / B 24 HV B 28 HV / B 34 HV Nyugodt járás Alumínium ékszíjtárcsák 7 M ipari ékszíj Fogazott Jobb erőátvitel Csekélyebb teljesítményvesztés mint a hagyományos ékszíjaknál Ékszíj védőborítás Biztonsági kapcsolóval Digitális fordulatszámkijelző 4 jegyű értékig Jól leolvasható Fúrás Gyorsbefogó berendezés Az ékszíj könnyű befogatásához Üzemmód (B34 H Vario) Menetvágás Auto (automatikus) ÚJ B 34 H Vario Géplámpa Fúrófejbe beépítve Halogénlámpa (B 24 H Vario-tól) Öntvényoszlop Vastag falú öntvénycső A fejhez és a talphoz csavarkötéssel rögzített a nyugodt járás és stabilitás érdekében Masszív, precízen megmunkált Átlósan futó T-hornyokkal Magassága fogasléccel állítható (24 H Vario-tól) Hűtőfolyadékrendszer Szériatartozék (B 28 H Vario/B 34 H Vario-nál) Hűtőfolyadékkapacitás 3,5 liter Ábra: B 34 H Vario Gépláb Az asztal elforgatásával különösen magas munkadarabok fekvőfelületeként szolgálhat Masszív Nagy felületű Nagy pontosságú felületi megmunkálással Párhuzamosan futó T-hornyokkal Ábra: B 28 H Vario További kiegészítők a 25. oldaltól A gépek CE-szabványok szerint készülnek 17
