TU 1503 V - Kompakt esztergagép fokozatmentesen szabályozható fordulatszámmal. Ideális modellépítők számára. Alapfelszereltség

Átírás

1 Optimum Katalógus TOVÁBBI INFORMÁCIÓKÉRT LÁTOGASSON EL WEBOLDALUNKRA: TU 1503 V - Kompakt esztergagép fokozatmentesen szabályozható fordulatszámmal. Ideális modellépítők számára. Egyenáramú motor, állandó fordulatszám Erősen bordázott, prizmás gépágy szürkeöntvényből, induktív edzéssel, precízen köszörülve Vezérorsó menetvágáshoz vagy hosszesztergáláshoz Automatikus hossz- és vezérorsó-hajtómű Forgásirányváltó a kezelőkonzolon kapcsolható Esztergatokmány-védő Kézikerekek beállítható finomskálával 0,04/0,01 mm TU 1503 V lista ár: , Műszaki adatok TU 1503 V 230 V / 1 Ph ~50 Hz 450 W 70 mm / 250 mm Elfordulási átmérő (max.) 140 mm Főorsó-fordulatszám f/p MK 1 Főorsófurat Ø 11 mm Késszán úthossza 40 mm Keresztszán úthossza 55 mm Szegnyeregkúp MK 1 rövid Szegnyereg-orsó munkaútja 30 mm Hosszelőtolás 0,05-0,1 mm/rev Metrikus menetvágás 0,5-1,5 mm/rev 560 x 320 x 290 mm 22 kg 3 pofás tokmány Ø 80 mm MK1 álló forgócsúcs Esztergatokmány-védő Forgácsvédő Forgácsteknő 2 részes késtartó Cserekerék készlet Kép: TU 1503 V TU 2004 V - Eszterga digitális fordulatszám kijelzővel és fokozatmentes fordulatszám-szabályozással Erősen bordázott, prizmás gépágy szürkeöntvényből, indukciós edzéssel, precízen köszörülve Edzett főorsó (DIN 6350) A főorsó garantált körfutási pontossága kisebb mint 0,009 mm Automatikus hossz- és vezérorsóhajtómű Forgásirányváltó a kezelőkonzolon kapcsolható Vészkikapcsoló és alacsonyfeszültségű leoldó Cserekerekes hajtómű TU 2004 V lista ár: , Esztergagépek Műszaki adatok TU 2004 V 230 V / 1Ph ~50 Hz 600 W 100 mm / 300 mm Elfordulási átmérő (max.) 200 mm / Fokozatok f/p MK 3 Főorsófurat Ø 21 mm Késszán úthossza 55 mm Keresztszán úthossza 75 mm Szegnyeregkúp MK 2 Szegnyereg - orsó munkaútja 65 mm Hosszelőtolás 0,1/0,2 mm/ford Metrikus menetvágás (11) 0,5-3 mm/ford Col menetvágás (8) Gg/1 Késtartó befogómagassága max. 12 mm 830 x 425 x 360 mm 61 kg 3 pofás tokmány Ø 100 mm MK 2/3 állócsúcs Forgácsvédő Forgácsteknő Esztergatokmány-védő 4 pozíciós késtartó Cserekerék készlet Kezelőszerszámok Gépállvány lista ár: , Kép: TU 2004 V 50

2 Fémmegmunkálás ipari célra TU 2304 / TU 2304 V - Esztergagépek ezermestereknek. TU 2304 V fokozatmentes fordulatszám szabályozással / A főorsó garantált körfutási pontossága kisebb mint 0,009 mm Körfutási pontosság az esztergatokmánynál kisebb mint 0,05 mm A prizmás gépágy sűrűn bordázott szürkeöntvényből, indukciós edzéssel finomköszörülve Forgásirányváltó a kezelőkonzolon kapcsolható Vészkikapcsoló Vezérorsó menetvágáshoz vagy hosszesztergáláshoz Egyenáramú motor, állandó fordulatszám A fordulatszám könnyen állítható a potencióméter segítségével (TU 2304 V) Digitális fordulatszámkijelző TU 2304 TU 2304 V lista ár : lista ár : , , TU 2406V lista ár : , Műszaki adatok TU 2304 TU 2304V 230 V / 1Ph ~50 Hz 230 V / 1Ph ~50 Hz 750 W 750 W 115 mm 115 mm Csúcstávolság 450 mm 450 mm f/p f/p 6 fokozat 2 fokozat, elektronikusan állítható MK 3 MK 3 75 mm / 120 mm 75 mm / 120 mm 965 x 585 x 510 mm 965 x 585 x 510 mm 104 kg 104 kg Kép: TU 2404 opcionális alépítménnyel 3 pofás tokmány Ø 125 mm MK2 / MK3 állócsúcs Esztergatokmány-védő Forgácsvédő Forgácsteknő Négyes befogású szerszámtartó Kezelőszerszámok Cserekerék készlet turn TU 2404 / TU 2404 V / TU 2406 V - Eszterga az igényes csináld magad felhasználóknak. TU 2404V fokozatmentes fordulatszám. A főorsó garantált körfutási pontossága kisebb mint 0,009 mm Körfutási pontosság az esztergatokmánynál kisebb mint 0,05 mm A prizmás gépágy sűrűn bordázott szürkeöntvényből, induktív edzéssel finomköszörülve Cserekerék készletnek köszönhetően nagy menet vágási tartomány Forgásirányváltó a kezelőkonzolon kapcsolható Vészkikapcsoló Vezérorsó menetvágáshoz vagy hosszesztergáláshoz / TU V V TU 2404 V , , , Gépállvány lista ár: Gépállvány lista ár: , Műszaki adatok TU 2404 TU 2404V TU 2406V 230 V 400 V 230 V / 1Ph ~50 Hz 750 W 1,1 kw 125 mm 125 mm Csúcstávolság 450 mm 450 mm 550 mm f/p f/p 2 fokozat, elektronikusan 6 fokozat állítható Orsókúp MK 3 MK 3 75 mm / 120 mm 75 mm / 120 mm Méretek hosszúság mm mm mm Méretek szélesség x magasság 520 x 560 mm 520 x 560 mm 110 kg 110 kg 125 kg 3 pofás tokmány Ø 125 mm MK2 / MK3 állócsúcs Esztergatokmány-védő Forgácsvédő Forgácsteknő Kép: TU 2404 opcionális alappal Négyes befogású szerszámtartó Kezelőszerszámok Cserekerék készlet 51

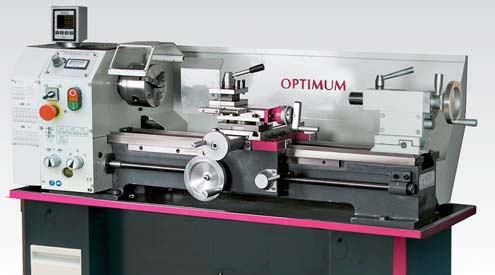

3 Optimum Katalógus TOVÁBBI INFORMÁCIÓKÉRT LÁTOGASSON EL WEBOLDALUNKRA: turn TU 2506 / TU 2506 V Esztergagépek igényes felhasználóknak. TU 2506 V fokozatmentes fordulatszámszabályozás. Precízen megmunkált ágyvezetékek A főorsó garantált körfutási pontossága kisebb mint 0,009 mm Hossz- és vezérorsó-hajtómű A prizmás gépágy sűrűn bordázott szürkeöntvényből, indukciós edzéssel, finomköszörülve TU 2506 V Könnyed járású és nagy teljesítményű egyenáramú hajtás, kiváló szabályozási karakterisztikával Biztonságos esztergatokmány-védő a magas fordulatszám miatt A fordulatszám könnyen állítható a potencióméter segítségével Digitális fordulatszám-kijelző Erőteljes, szénkefe nélküli hajtás Különösen könnyed futású Közel állandó nyomaték a teljes fordulatszám-tartományban Nagy teljesítmény leadás TU 2506 lista ár: V V Műszaki adatok TU 2506 TU 2506 V 230 V / 1Ph 400 V / 3Ph 750 W 125 mm /550 mm f/p 6 fokozat 70 mm / 110 mm (max.) 13 mm x 585 x 475 mm 125 kg 1.685,- TU 2506 V 2.371, V / 1Ph ~50 Hz 1,5 kw 125 mm / 550 mm f/p Fordulatszám elektronikusan szabályozható 70 mm / 110 mm (max.) 13 mm x 650 x 420 mm 125 kg Négyes késtartó befogómagassága Gépállvány 395, pofás tokmány Ø 125 mm MK2 / MK4 állócsúcs Esztergatokmány-védő Forgácsteknő Négyes késtartó Kép: TU 2506 opcionális géplábbal Kezelőszerszámok Cserekerék készlet TU 2807 Esztergagép igényes felhasználóknak. Esztergagépek 52 Precízen megmunkált ágyvezetékek A prizmaágy sűrűn bordázott szürkeöntvényből, induktív edzéssel finomköszörülve A főorsó garantált körfutási pontossága kisebb mint 0,009 mm Cserekerék készlettel menetvágáshoz CNC-Komplett összeszerelő készlet PC-n futó CNC szerelő készlet szoftveres vezérléssel 1 x CNC-Controller III 2 x CNC-vezérlőkártyák 1 x Referenciakapcsoló-készl. fúrókhoz 1 x CNC - MK D24DP összeszer.készl. 1 x CNC - Adapter referenciakapcsolóhoz összeszereléssel ,00 Műszaki adatok TU V / 1Ph 400 V / 3Ph 850 W 140 mm / 700 mm f/p 6 fokozat 60 mm / 160 mm Négyes késtartó befogómagassága (max.) 13,5 mm x 640 x 535 mm 180 kg TU 2807 lista ár: V V Gépállvány lista ár: ,- 395, pofás tokmány Ø 125 mm MK2 / MK4 állócsúcs Esztergatokmányvédő Kép: TU 2807 opcionális géplábbal Forgácsteknő Négyes késtartó Kezelőszerszámok Cserekerék készlet

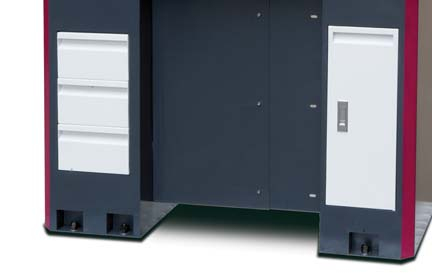

4 Fémmegmunkálás ipari célra TU 2807 V Esztergagép fokozatmentes fordulatszám szabályozással igényes felhasználóknak. Könnyed járású és nagy teljesítményű egyenáramú hajtás, kiváló szabályozási karakterisztikával Biztonságos esztergatokmány-védő a magas fordulatszám miatt A fordulatszám könnyen, fokozatmentesen állítható Digitális fordulatszám-kijelző Opcionális útmérővel Erőteljes, szénkefe nélküli hajtás Különösen könnyed futású Közel állandó nyomaték a teljes fordulatszámtartományban Nagy teljesítmény leadás TU 2807 V 2.700, Műszaki adatok TU 2807 V 230 V / 1Ph ~50 Hz 1,5 kw 140 mm / 700 mm f/p Fordulatszám elektronikusan szabályozható 60 mm / 160 mm Négyes késtartó befogómagassága (max.) 13,5 mm x 660 x 440 mm 180 kg MPA 4 82.oldalon Gépállvány lista ár: , Kép: TU 2807 V opcionális géplábbal és digitális helyzetkijelzővel 3 pofás tokmány Ø 125 mm Állócsúcs, MK2 / MK4 Esztergatokmány-védő Forgácsteknő Négyes késtartó Kezelőszerszámok Csere kerék készlet turn D 320 X 920 Teljesen felszerelt vezér- és vonóorsós esztergagép olajban futó előtoló hajtóművel. Camlock főorsó csatlakozás DIN ISO Forgásirányváltó a hossz-szánon karral kapcsolható Zárt sebességváltó- előtoló hajtómű Géplámpa Elektromos rendszer SIEMENS komponensekkel Első feltöltés jó minőségű olajjal D 320 x 920 lista ár : , Kérje készletben Kiegészítő 7-részes esztergakéskészlet 16 mm 64.oldalon Műszaki adatok D 320 x 920 1,5 kw 160 / 920 mm f/p 18 fokozat Főorsó csatlakozás Camlock DIN ISO Nr 4 85 mm / 162 mm Hosszelőtolás (32) 0,052-1,392 mm/rev Metrikus menetvágás 0,4-7 mm (26) Col menetvágás 56-4 Gg/1 (34) x 750 x mm (DPA mm) 410 kg D 320 x 920 DPA lista ár: , DPA Kép:D 320 x 920 Komplett-DPA készlet Kiegészítő DPA 2000 Üveg-mérőléc Felszerelés leírás 80.oldalon 53

5 Optimum Katalógus TOVÁBBI INFORMÁCIÓKÉRT LÁTOGASSON EL WEBOLDALUNKRA: TU 3008 / TU 3008V Megbízható hossz és kereszt előtolással rendelkező eszterga Vario tipus- szénkefe nélküli motorral Meggyőző érvek: minőség, hatékonyság és kedvező ár Precízen megmunkált Erős, karbantartást nem igénylő motor Elektronikusan állítható sebesség (Vario-gép) fordulatszám kijelzővel A bordázott, prizma kialakítású ágy, szürkeöntvényből készült, induktív edzett és köszörült Edzett és köszörült szánok A főorsó garantált körfutási pontossága kisebb mint 0,009 mm A tokmány valós futási pontossága jobb, mint 0,04 mm Jobb/bal forgásirány kapcsolás a kezelőkonzolon Mehanikus hosszelőtolás-kapcsoló a hossz-szánon, központosan állítható Vezető orsó 2 önkenő csapágyba ágyazva atomatikus hosszirányú orsóhajtás Kézikerekeken jól látható, precíz állítható skála, fokosztás 0,04 / 0,01 mm Menetvágáshoz cserekerék készlet Vészleállító nyomógomb, alacsonyfeszültség Útmérőrendszer felméréséhez TU 3008V Erőteljes szénkefe nélküli hajtás Vario meghajtás/hagyományos Különösen könnyed futás Szinte állandó nyomaték a teljes fordulatszám tartományban Nagy teljesítmény Főorsó Edzett és utánállítható kúpgörgős csapágyak Előtoló hajtómű Könnyed futású Lekerekített fogaskerekek könnyebb kapcsolás érdekében Olajfürdőben fut Orsóház Késszán Négyes szerszámtartó Minden vezeték ékléccel hézagmentesen utánállítható Forgácsvédő Szegnyereg Kúpesztergáláshoz átállítható Szegnyereghüvely kézikerék beállítható finomskálával 0,02 mm A szegnyereg gyors és egyszerű beállítása szorítókarral Esztergagépek kép: OPTI turn TU 3008 opcionális állvánnyal 54

6 Fémmegmunkálás Metallbearbeitungsmaschinen ipari célra für Handwerker und Industrie Típus TU 3008 Cikkszám Méretek Típus TU 3008V Cikkszám Feszültség igény 400 V ~50Hz Varió gép 230 V ~50 Hz Főorsó Teljesítmény 1.1 kw Teljesítmény Vario gép esetén 1.5 kw Főorsó kúp MK5 Főorsócsatlakozás Camlock DIN ISO No 4 Orsófurat Ø 38 mm Szerszámtartó magassága Ø 16 mm Gép adatok 180 mm Csúcstávolság 800 mm Elfordulás Ø gépágy felett 300 mm Elfordulás Ø keresztszán felett 180 mm Ágy szélessége 180 mm Fordulatszám-tartomány Főorsó-fordulatszám f/p 6 Főorsó-fordulatszám Vario gép f/p Vario gép 5; fokozatmentesen állítható Úthossz Késszán 65 mm Keresztszán 190 mm Előtolás és menetemelkedések Hosszanti előtolás tartománya 0,085-0,832 mm / ford Keresztirányú előtolás tartománya 0,01-0,1 mm / ford Menet - vágás 0,2-3,5 mm / ford Menet - Cd 56-8 menet / 1 " Szegnyereg Szegnyeregkkúp MT 3 Szegnyereg - orsó úthossz 70 mm Méretek Hosszúság szélesség magasság mm Nettó tömeg 260 kg i Népszerű tartozékok Tartozékok Cikkszám Ár Hárompofás tokmány Camlock öntöttvas Ø 200 mm ,00 Hárompofás tokmány CI3P Camlock öntöttvas Ø 200 mm ,00 Négypofás tokmány CI4P Camlock öntöttvas Ø 200 mm ,00 Hárompofás tokmány CS3C Camlock acél Ø 200 mm ,00 Négypofás tokmány CS4C Camlock acél Ø 200 mm ,00 Mozgóbáb ,00 Állóbáb ,00 Eszterga szerszám készlet 16 mm, 11 db ,00 Eszterga szerszám készlet 16 mm, 5 db "Made in Germany" ,00 Rezgéscsillaptó talp SE ,00 Mérőrendszer Newall DP , Villámajánlat Négypofás tokmány CI4P Camlock öntöttvas Ø 200 mm 20% Kedvezmény További tartozékok a 65.oldalon Hárompofás tokmány Camlock öntöttvas Ø 200 mm Eszterga szerszám készlet 16 mm, 11 db 55

7 Optimum Katalógus TOVÁBBI INFORMÁCIÓKÉRT LÁTOGASSON EL WEBOLDALUNKRA: TU 3209 V Teljesen felszerelt eszterga fokozatmentes hajtással Camlock főorsókúp DIN ISO Forgásirányváltó a hossz szánon karral kapcsolható Zárt gyorskapcsoló-előtolóátvitel Géplámpa Elektromos rendszer SIEMENS komponensekkel Első feltöltés jó minőségű olajjal Erőteljes, szénkefe nélküli hajtás Különösen könnyed futású Közel állandó nyomaték a teljes fordulatszám-tartományban Nagy teljesítmény leadás TU 3209 V lista ár : D 330 x 1000 DPA lista ár: , DPA 2000 S Digitális helyzetkijelző Egyénileg programozható Műszaki adatok TU 3209 V 230 V / 1Ph ~50 Hz 1,5 kw 160 / 920 mm f/p 9 fokozat Főorsó csatlakozása Camlock DIN ISO Nr4 85 mm / 162 mm Hosszelőtolás (32) 0,052-1,392 mm/rev Metrikus menetvágás tartománya(26) 0,4-7 mm Col menetvágás tartománya (34) 56-4 Gg/ x 750 x mm 410 kg Hárompofás tokmány Ø 160 mm Négypofás tokmány Ø 200 mm külön állítható pofákkal Síktárcsa Ø 250 mm Forgócsúcs MK3 Álló és mozgó báb 4-es késtartó Kép: TU 3209 V turn D 330 X 1000 DPA Teljesen felszerelt esztergagép előtoló hajtóművel, gyors és kényelmes átkapcsolás az előtolás-fokozatok között. Camlock főorsókúp DIN ISO Edzett és köszörült, olajfürdőben futó fogaskerekek és tengelyek Elektromos rendszer SIEMENS komponensekkel Első feltöltés jó minőségű olajjalábfék Forgácstálca Kihúzható fiókos 6.126, DPA DPA 2000 S Digitális helyzetkijelző Egyénileg programozható Esztergagépek Műszaki adatok D 330 x V / 3 Ph ~50 Hz 1,5 kw 165 mm/ mm f/p 8 fokozat Főorsó csatlakozás Camlock DIN ISO Nr4 95 mm/ 170 mm Metrikus menettartománya 0,4-7 mm/rev (32) Col menetvágás tartománya 56-4 Gg/1 (40) x 755 x (DPA 1.550) mm 410 kg Hárompofás tokmány Ø 160 mm Négypofás tokmány Ø 200 mm univerzális Síktárcsa Ø 250 mm Kúpszűkítő MK 5/MK 3 2 db állócsúcs MK 3 Álló és mozgó báb 4-részes késtartó, géplámpa Kép: D

8 Fémmegmunkálás ipari célra turn D 360 X 1000 DPA Vezér- és vonóorsós esztergagép zárt előtolóhajtóművel. Hűtőfolyadék tartály töltöttségi szint kijelzővel és olajleválasztóval, könnyen,teljesen kiüríthető és tisztítható, DIN szabvány Edzett és köszörült, olajfürdőben futó fogaskerekek és tengelyek Precíz tokmány a magasabb fordulatszámért Forgásirányváltó a hossz szánon kapcsolóorsóval kapcsolható Elektromos rendszer SIEMENS komponensekkel Első feltöltés jó minőségű olajjal D 360 x 1000 DPA lista ár: DPA DPA-Komplett berendezés DPA 2000 digitális helyzetkijelző Üveg-mérőléc Összeszerelve Műszaki adatok D 360 x 1000 DPA Motor teljesítmény, 2 fokozatban 1,5/2,4 kw 180 mm / mm f/p/ 16 fokozat Orsókúp MK 5 Főorsó csatlakozás Camlock DIN ISO Nr mm / 180 mm Hosszelőtolás tartománya 0,043-0,653 mm/rev; (42) Négyes késtartó befogómagassága max. 16 mm x 800 x mm 850 kg Kép: D 360 DPA Hárompofás tokmány Ø 160 mm központi Négypofás tokmány Ø 200 mm univerzális Kúpszűkítő MK 5/MK 3 Síktárcsa Ø 320 mm 2 állócsúcs MK 3 Álló és mozgó báb 4-es késtartó TU 3610 V Vezér- és vonóorsós esztergagép Siemens inverteres-vario-meghajtással D 360 x hajtómű fokozat (fordulatszám tartomány) 4 kw-os motor Elektronikus fokozatmentes fordulatszám-szabályozás EMV szűrő, a kombináltan használt területekhez DPA 2000 S digitális helyzekijelző fordulatszámkijelzővel Forgácsvédők Új gépállvány lásd: D 360 x 1000 DPA További kiegészítők: Gyorsváltós késtartó Szerszámtartó négyszög keresztmetszetű szerszámokhoz TU 3610 V lista ár: , , Műszaki adatok TU 3610 V 400 V / 3 Ph ~50 Hz Összteljesítmény 4 kw 180 / mm f/p/ f/p 2 fokozat, elektronikusan szabályozható Orsókúp MK 5 Főorsócsatlakozása Camlock DIN ISO Nr4 95 mm / 180 mm Hosszelőtolás tartománya 0,043-0,653 mm/rev; (42) Négyes késtartó befogómagassága max. 16 mm x 800 x mm 850 kg Kép: TU 3610 V SINAMICS G120D átalakító Beépített funkciók EMV osztály, C2 diráktíva és EN szabványa Beépített biztonsági szerkezet 20%-os energiamegtakarítás Fékellenállás nem szükséges Tartós szabványos csatlakozók Robusztus felépítésű, lapos kialakítású (IP65) Egyszerű és gyors diagnózis a LED-es kijelzők segítségével Bővített biztonsági funkció (STO, SLS) Visszatáplálás, csekély hálózati visszahatás STO biztonsági nyomatékkikapcsolás EN szabvány SLS biztonsági korlátozott sebesség EN szabvány 57

9 Optimum Katalógus TOVÁBBI INFORMÁCIÓKÉRT LÁTOGASSON EL WEBOLDALUNKRA: D 420 X 1000 DPA / D 420 X 1500 DPA Vezér- és vonóorsós esztergagép fejlett technikával Az alap és a gépágy szürkeöntvényből, egy darabba öntve Camlock főorsókúp DIN ISO Nr6 Hűtőfolyadék tartály töltöttségi szint kijelzővel és olajleválasztóval, könnyű és teljes elvezetés és tisztítás, DIN szabvány Precíz tokmány a magasabb fordulatszámért Forgásirányváltó a hossz szánon kapcsolóorsóval kapcsolható Első feltöltés jó minőségű olajjal Lábfék Elektromos rendszer SIEMENS komponensekkel Központi kenés a hossz-szánon D 420 x 1000 DPA D 420 x 1500 DPA lista ár: lista ár: DPA , , , DPA Műszaki adatok D 420 x 1000 DPA / 1500 DPA 4,5 kw 210 mm/ mm/1.500 mm f/p/ 16 fokozat Orsókúp MK 6 Főorsó csatlakozás Camlock DIN ISO Nr6 140 mm / 230 mm Hosszelőtolás tartománya 0,05-1,7 mm/rev (17) 1.950/2.490 x 910 x mm kg / kg Kép: D 420 x 1000 Hárompofás tokmány Ø 200mm Négypofás tokmány Ø 250mm Síktárcsa Ø 350 mm Kúpátalakító MK 6/MK 4 DPA-Komplett berendezés DPA 2000 digitális helyzetkijelző Üveg-mérőléc 2 állócsúcs MK 4 Álló báb Mozgó báb 4-es késtartó turn TU 4210 V Vezér- és vonóorsós esztergagép Siemens inverteres-vario-meghajtással TOVÁBBI INFORMÁCIÓKAT AZ ALÁBBI OLDALON TALÁLHAT: Esztergagépek 58 Lásd: D 420 x hajtómű fokozat 5,5 kw motor Elektronikus fokozatmentes fordulatszám-szabályozás EMV szűrő, a vegyes felhaasználás területek használatára is DPA 2000 S digitális helyzetkijelző fordulatszámkijelzővel Forgácsvédő lásd: D 420 x 1000/1500 DPA + gyorsváltós késtartó + 1db késtartó Műszaki adatok -/távolság TU 4210 V lista ár: Kép: TU 4210 V TU 4210V 5,5 kw 210 mm/ mm f/p/ f/p 2 fokozat, fordulatszám elektronikusan szabályozható Orsókúp MK 6 Camlock főorsókúp DIN ISO os számú 140 mm / 230 mm Hosszelőtolás tartománya 0,05-1,7 mm/u 17 db x 910 x mm kg SINAMICS G120D átalakító Beépített funkciók EMV osztály, C2 diráktíva és EN szabványa Beépített biztonsági szerkezet 20%-os energiamegtakarítás Fékellenállás nem szükséges Tartós szabványos csatlakozók Robusztus felépítésű, lapos kialakítású (IP65) Egyszerű és gyors diagnózis a LED-es kijelzők segítségével Bővített biztonsági funkció (STO, SLS) Visszatáplálás, csekély hálózati visszahatás STO biztonsági nyomatékkikapcsolás EN szabvány SLS biztonsági korlátozott sebesség EN szabvány

10 Fémmegmunkálás ipari célra D 460 X 1000 DPA / D460 X 1500 DPA / D 460 X 2000 DPA Robosztus vezér- és vonóorsóval szerelt esztergagép kompletten felszerelve, különösen nyugodt és vibrációmentes futással. A hűtőfolyadék-tartály külön található, telítettségkijelzővel és olajleválasztóval, ezáltal könnyen és teljesen kiüríthető és tisztítható (DIN szabvány ) Precíz tokmány a magasabb főorsó fordulatszámért Forgásirányváltó a hossz-szánon, kapcsolóorsóval kapcsolható Minőségi olajjal feltöltve Lábfék Az elektromos rendszer SIEMENS komponensekkel szerelve D 460 x 1000 DPA , DPA-B ,- D 460 x 1500 DPA , DPA-B D 460 x 2000 DPA DPA-B DPA-Komplett berendezés DPA 2000 digitális helyzetkijelző Üveg-mérőléc Műszaki adatok D 460 x 1000 DPA D 460 x 1500 DPA D 460 x 2000 DPA Főorsó teljesítmény 5,5 kw 230 mm Csúcstávolság mm mm mm f/p / 12 fokozat Főorsó Camlock DIN ISO Nr6 Orsófurat Ø 58 mm 128 mm / 285 mm Hosszméret mm mm mm Méretek SZ x M x mm kg kg kg Hárompofás tokmány Ø 250 mm Négypofás tokmány Ø 300 mm Síktárcsa Ø 350 mm Kúpszűkítő MK6/MK 4 2 állócsúcs MK 4 Álló báb Mozgó báb Kép:D 460 x 1500 DPA 2000 digitális helyzetkijelző Üveg-mérőléc Gyorsváltós késtartó Szerszámtartó négyszög szárú késhez TU 4615 V Nehéz vezér- és vonóorsós esztergagép Siemens inverteres-vario-meghajtással Lásd: D 460 x hajtómű fokozatú fordulatszám tartomány Elektronikus fokozatmentes fordulatszám-szabályozás EMV szűrő, a vegyes felhasználásiterületekre DPA 2000 S digitális helyzetkijelző fordulatszámkijelzővel Forgácsvédelem TU 4615 V , lásd: D 460 x 1000/1500/2000 DPA Műszaki adatok Összteljesítmény Csúcstávolság Orsó furat Kérésre más hosszal! TU 4615 V 7,5 kw 230 mm mm f/p/ f/p 2 fokozat, fordulatszám elektronikusan szabályozható Camlock DIN ISO Nr6 Ø 80 m 128 mm / 285 mm x x mm kg Kép: TU 4615 V SINAMICS G120D átalakító Beépített funkciók EMV C2 osztály, EN szabványa Beépített biztonsági szerkezet 20%-os energiamegtakarítás Fékellenállás nem szükséges Tartós szabványos csatlakozók Robusztus felépítésű, lapos kialakítású (IP65) Egyszerű és gyors diagnózis a LED-es kijelzők segítségével Bővített biztonsági funkció (STO, SLS) Visszatáplálás, csekély hálózati visszahatás STO biztonsági nyomatékkikapcsolás EN szabvány SLS biztonsági korlátozott sebesség EN szabvány 59

11 Optimum Katalógus TOVÁBBI INFORMÁCIÓKÉRT LÁTOGASSON EL WEBOLDALUNKRA: TH 4610 / TH 4615 / TH 4620 Új precíziós eszterga egyedülálló pontosság és működés. Digitális pozíció kijelző DPA 21 Meggyőző érvek: minőség, hatékonyság és kedvezőár Hagyományos DPA21-ről bővebb információ a 92.oldalon Főorsó Camlock DIN ISO No. 6 Hűtőfolyadék tartály töltöttségi szint kijelzővel és olajleválasztóval, könnyen,teljesen kiüríthető és tisztítható, DIN szabvány Forgásirányváltó a hossz-szánon, kapcsolóorsóval kapcsolható Mehanikus hosszelőetolás-kapcsoló a hossz-szánon,excentrikusan állítható Vezérorsó-forgácsvédővel Lábfék Az elektromos rendszer SIEMENS komponensekből szerelt Menetóra Központi kenés a hossz-szánon Gyorsváltós késtartó SWH 5-B Szerszámtartó 25 x 120 D típusú négyszögkéshez 1db Digitális pozíció kijelző DPA 21: Fordulatszámkijelző Lényegesen csökken a megmunkálási idő Nagy megmunkálási pontosság Hibarány csökkenés Üvegmérőlécek Új kezelőszemek, gépláb tokmány és forgácsvédelem Főorsó Edzett és köszörült Olajfürdőben fut 2 utánállítható, nagypontosságú kúpgörgős csapággyal csapágyazva A főorsó-hajtóműkerék könnyű járású, edzett és köszörült TH 4620 lista ár: TH 4610 lista ár: , Késszán Precízen megmunkált Kézikerekek beállítható finomskálával 0,04/0,02 mm Minden vezeték ékléccel utánállítható A tengelyek és fogaskerekek olajfürdőben futnak Beállítási tartomány ± , Forgács védelem Nagyra méretezett Beépített LED lámpával Kábelcsatorna A vezetékek kábelcsatornákban futnak ÚJ Szegnyereg Kúpesztergáláshoz ± 15 mm-rel állítható Szegnyereg-orsó és kézikerék beállítható finomskálával 0,025 mm Esztergagépek kép: OPTIturn TU minőségi Eszterga tokmány az OPTIMUMTÓL 60

12 Fémmegmunkálás Metallbearbeitungsmaschinen ipari célra für Handwerker und Industrie Technikai adatok és tartozékok Típus TH 4610 TH 4615 TH 4620 Cikkszám Műszaki adatok 400 V / 3 Ph ~50 Hz Összteljesítmény 5.8 kw Orsó Főorsómotor 5.5 KW Orsókúp MT 6 Főorsócsatlakozás Camlock DIN ISO Nr 6 Orsófurat Ø 58 mm Szerszámtartó magassága max. 25 x 25 mm Hűtőfolyadék rendszer Hűtőfolyadék-szivattyú teljesítmény 100 W Gép adatok 230 mm Csúcstávolság 1,000 mm 1,500 mm 2,000 mm Elfordulás Ø gépágy felett 465 mm Elfordulás Ø keresztszán felett 270 mm Elfordulás Ø az ágyhídban 690 mm Az ágyhíd hossza 240 mm Gépágy szélessége 300 mm Fordulatszám Főorsó-fordulatszám f/perc 12 Úthossz Késszán úthossza 128 mm Keresztszán úthossza 285 mm Előtolás és menetemelkedések Hosszelőtolás mm/ford; 42 fokozat Keresztelőtolás mm/ford; 42 fokozat Metrikus menetvágás mm/ford; 41 emelkedés Col menetvágás menet/1 ; 41 emelkedés Trapézmenet 4-112; 50 menet Modulmenet 0.1-7; 34 menet Szegnyereg Szegnyeregkúp MT 4 Szegnyereg-orsó átmérő / úthossz Ø 60 mm / 130 mm Méretek Hossz mm mm mm Szélesség magasság mm Nettó tömeg kg kg kg Rezgéscsillapító talp SE 3 Négypofás tokmány CI4P Ø 250 mm öntöttvas Hárompofás tokmány CI3P Ø 250 mm öntöttvas Alapfelszerelés Ne feledkezzen meg a rendelhető Esztergatokmányról Forgócsúcs MT 4 Kúpszűkítő MT6 / MT4 2 db. állóbáb MT 4 Microkapcsolós ütköző Digitális pozíció kijelző DPA 21 Üvegskálák Mozgóbáb átjáró Ø max. 100 mm-es Állóbáb átjárás Ø max. 160 mm Gyors váltós szerszámtartó SWH 5-B Szerszámtartó D típusú négyzetszárú késekhez Mérőóra menetvágáshoz Hútőberendezés Géplámpa Tartalék fogaskerék készlet Kezelő szerszámok Tartozékok (68.oldalon) Cikkszám Ár Hárompofás tokmány CI3P Ø 250 mm öntöttvas, ford.szám f/p ,00 Négypofás tokmány CI4P Ø 250 mm öntöttvas, ford.szám f/p ,00 Hárompofás tokmány CS3C Ø 250 mm acél, ford.szám f/p ,00 Négypofás tokmány CS4C Ø 250 mm acél, ford.szám f/p ,00 Univerzális patronbefogó 5C ,00 Patron készlet 3-25 mm, 5C, 17 db ,00 Négyállású ütköző ,00 Forgócsúcs MT ,00 Olasz tartalék késtartó H körszárú késekhez ,00 Esztergakés készlet cserélhető kf. lapkákkal 20 mm, 5db ,00 Esztergakés készlet cserélhető kf. lapkákkal 20 mm 5db ,00 Rezgéscsillapító talp SE ,00 61

13 Optimum Katalógus TOVÁBBI INFORMÁCIÓKÉRT LÁTOGASSON EL WEBOLDALUNKRA: D 560 X 1500 / D 560 X 2000 / D 560 X 3000 Robosztus vezér- és vonóorsóval szerelt esztergagép, nagy flexibilitás, pontosság és gazdaságosság. Camlock főorsókúp DIN ISO Hűtőfolyadék tartály töltési szint kijelzővel és olajleválasztóval, könnyen tisztítható (DIN szabvány ) Precíz tokmány a magasabb orsó fordulat biztosításához Olajjal feltöltve Lábfék D 560 x 1500 DPA , DPA-C D 560 x 2000 DPA , DPA-C D 460 x 3000 DPA DPA-C Kép: D 560 x 1500 DPA Műszaki adatok D 560 x 1500 DPA / D 560 x 2000 DPA / D 560 x 3000 DPA Főorsó teljesítmény 7,5 kw 280 mm Csúcstávolság mm mm mm f/p / 12 fokozat Orsókúp MK 7 Camlock DIN ISO Nr8 Orsófurat Ø 80 mm Gépágy szélessége 350 mm 130 mm / 316 mm Hosszméret mm mm mm Méretek SZ x M x mm kg kg kg Hárompofás tokmány Ø 315 mm Négypofás tokmány Síktárcsa Ø 450 mm 2 állócsúcs Álló báb Mozgó báb Kúpszűkítő MK 7/MK 5 DPA helyzetkijelző Üveg-mérőléc Orsófék Választófal Tokmányvédő Mérőóra menetvágáshoz Gyorsváltós késtartó Szerszámtartó négyszög szárú szerszámokhoz Esztergagépek TU 5620 V Nagy teherbírású eszterga, kiemelkedő teljesítményű fokozatmentes fordulatszám-szabályozással powered by Siemens, nagy rugalmasságú, pontosságú és rendkívül gazdaságos. Lásd: D 560 x hajtómű fokozat 7,5 kw motor Elektronikus fokozatmentes fordulatszám-szabályozás EMV szűrő, a vegyes felhasználásiterületekre DPA 2000 S digitális helyzetkijelző fordulatszámkijelzővel TU 5620 V lista ár: Forgácsvédő lásd: D 560 x 1500/2000 DPA Műszaki adatok Fóorsó teljesítmény Csúcstávolság Orsófurat / rúdáthaladás , , Kérésre más hosszal TU 5620 V 7,5 kw 280 mm mm f/p / f/p 2 fokozat; fordulatszám elektronikusan szabályozható Camlock DIN ISO Nr.8 Ø 105 m 130 mm / 316 mm x x mm kg Kép: TU 5620 V SINAMICS G120D átalakító Beépített funkciók EMV C2 osztály, diráktíva és EN szabványa Beépített biztonsági szerkezet 20%-os energiamegtakarítás Fékellenállás nem szükséges Tartós, szabványos csatlakozók Robusztus felépítésű, lapos kialakítású (IP65) Egyszerű és gyors diagnózis a LED-es kijelzők segítségével Bővített biztonsági funkció (STO, SLS) Visszatáplálás, csekély hálózati visszahatás STO biztonsági nyomatékkikapcsolás EN szabvány SLS biztonsági korlátozott sebesség EN szabvány 62

14 Fémmegmunkálás ipari célra turn D 660 X 2000 DPA / D 660 X 3000 DPA Robosztus vezér- és vonóorsóval szerelt esztergagép, nagy flexibilitás, pontosság és gazdaságosság Száraz tengelykapcsolású hajtómű Edzett és köszörült ágy vezetékek A vezetékek törésmentes kábelvezetékben futnak Központi kenés Vezérorsó forgácsvédelem SWH 9 Gyorsváltós késtartó Elektromos rendszer SIEMENS komponensekből van összeszerelve Jó minőségű tokmány Precíz Magas fordulatszám elérhető Nagy körfutási- és ismétlési pontosság Gyorsjárat Nyomógomb és választókar a gyorsjárat bekapcsolásához kereszt- és hossz irányban Szegnyereg Szegnyereg két állítható fokozatváltóval van szerelve 1/4 vagy 1/1 fordulat Műszaki adatok D 660 x 2000 DPA D 660 x 3000 DPA Főorsó teljesítmény 7,5 kw 330 mm Csúcstávolság mm mm /fokozatok száma f/p/ 16 fokozat Orsókúp MK 7 Camlock DIN ISO Nr.8 Két-/Keresztszán úthossza 230 mm / 368 mm Trapézmenet tartománya 7/8-160; 42 db. Modulmenet tartománya 0,25-60 ; 46 db. Hosszméret mm mm Méretek SZ x M x mm kg kg D 660 x 2000 DPA D 660 x 3000 DPA lista ár : lista ár : DPA DPA Kép: D 660 x 3000 DPA Hárompofás tokmány Ø 325 mm Kúpszűkítő MK 7/MK 5 Négypofás tokmány Ø 400 mm SWH 9 Gyorsváltós késtartó Síktárcsa Ø 450 mm DPA Digitális helyzetkijelző 2 állócsúcs Üveg-mérőléc Álló báb Mozgó báb TU 8020 D / TU 8030 D Robosztus vezér- és vonóorsós, esztergagépek nagy flexibilitás, pontosság és gazdaságosság Száraz tengely kapcsolású hajtómű A csövek és a vezetékek törésmentes kábelvezetőkben futnak Központi kenésű Vezérorsó forgácsvédelem SWH 9 Gyorsváltós késtartó Az elektromos rendszere SIEMENS komponensekből van összeszerelve Jó minőségű tokmány Precíz Magas fordulatszám elérhető Nagy körfutási- és ismétlési pontosság Gyorsjárat Nyomógomb és választókar a gyorsjárat bekapcsolásához kereszt- és hosszanti irányban Szegnyereg Szegnyereg két állítható fokozatváltóval van szerelve 1/4 vagy 1/1 fordulat Műszaki adatok TU 8020 D TU 8030 D Főorsó teljesítmény 7,5 kw 400 mm Csúcstávolság mm mm /fokozatok száma f/p/ 16 fokozat Orsókúp MK7 Camlock DIN ISO Nr8 230 mm / 420 mm Trapézmenet tartománya 7/8-160; 42 db. Modulmenet tartománya 0,25-60 ; 46 db. Hosszméret mm mm Méretek SZ x M x mm kg kg TU 8020 D listaár: , , PA Hárompofás tokmány Ø 325 mm Négypofás tokmány Ø 400 mm Síktárcsa Ø 450 mm 2 állócsúcs Álló báb TU 8030 D , , DPA Kép: TU 8020 D Mozgó báb Kúpszűkítő MK 7/MK 5 SWH 9 Gyorsváltós késtartó DPA digitális helyzetkijelző Üveg-mérőléc 63
