Kiegészítők fúrógépekhez. Fúrás. Direkt-gyorsszorítású fúrótokmány 0-8 mm/mk Direkt-gyorsszorítású fúrótokmány 0-13mm/MK

Átírás

1 Kiegészítők fúrógépekhez B140 T Vario B160 T Vario B13 B14 B16 B20 / Vario B25 B32 / Vario B30 GT B28 GS B30 GS RB 6T RB 8 S Direkt-gyorsszorítású fúrótokmány 0-8 mm/mk Direkt-gyorsszorítású fúrótokmány 0-13mm/MK Direkt-gyorsszorítású fúrótokmány 0-13mm/MK Precíziós-gyorsszorítású fúrótokmány 0-8 mm B Precíziós-gyorsszorítású fúrótokmány 0-10 mm B Precíziós-gyorsszorítású fúrótokmány 0-13 mm B Fúrás Precíziós-gyorsszorítású fúrótokmány 0-16 mm B Röhm gyorsszorítású fúrótokmány 1-13 mm, B Röhm gyorsszorítású fúrótokmány 3-16 mm, B Kúpszűkítő MK3-MK Kúpszűkítő MK4-MK Kúpszűkítő MK4-MK Kúpátalakító MK2-B Kúpátalakító MK3-B Kúpátalakító MK4-B Titán-spirálfúrókészlet 13 mm Spirálfúró HSS / MK Spirálfúró HSS / MK Menetvágó M3-M12 *) Menetvágó M5-M12 *) Kúpkiütő tüske MSP Kúpkiütő tüske MSP Leszorítókészlet SPW Univerzális-hűtőfolyadék rendszer 230 V Univerzális-hűtőfolyadék rendszer 400 V Hűtőfolyadékcső Hűtőfolyadékcső KMS Gépsatu MSO Gépsatu MSO Gépsatu MSO Gépsatu MSO Gépsatu BMS Gépsatu BMS Gépsatu BMS Gépsatu BMS Gépsatu BMS Gépsatu BSI Gépsatu BSI Gépsatu BSI Ajánlott Feltételesen ajánlott Nem ajánlott *MK-B16 kúpátalakító szükséges Ez a felszerelés táblázat minden javasolt felszerelési opciót tartalmaz. Egyedi esetektől függően egy ettől eltérő tartozékhasználat mégis lehetséges. A gépek CE-szabvány szerint készülnek 153

2 quantum B 140 T Vario/quantum B 160T Vario Asztali fúrógépek fokozatmentes fordulatszám szabályozással Garantált körfutási pontosság kisebb mint 0,03 mm a fő or só alap hely zet ében mér ve Pre cí zi ós go lyós csap ágyak kal sze relt or só Ergonómikus előtoló kézikerék To vább fej lesz tett erő át vi tel a mi nő sé gi bor dás szíj nak kö szön he tő en Nyugodt járású és nagy teljesítményű elektromotor Mi nő sé gi gyors szo rí tá sú fú ró tok mán nyal sze rel ve Na gyon nyu godt já rás a kö szö rült alu mí ni um ék szíj tár csák nak köszönhetően Fú rás mély ség üt kö ző Ábra: B 140 T Vario Modell quantum B 140 T Vario quantum B 160 T Vario Cikkszám EURO (ÁFA nélkül) 269,00 359,00 Elektromos bemenet Motor 450 W 230 V ~50 Hz 600 W 230 V ~50 Hz Fúróteljesítmény Fúróteljesítmény acélban Ø 14 mm Ø 16 mm Kinyúlás 102 mm 126 mm Főorsó munkaútja 45 mm 60 mm Fordulatszám Orsó fordulatszám f/p f/p Fokozatok száma fokozatmentesen szabályozható fokozatmentesen szabályozható Főorsó csatlakozása Főorsó csatlakozása B 16 MK 2 Fúróasztal Asztalméret (H x Sz) kihúzható 195 x 170 ( 270 ) mm 240 x 200 ( 340 ) mm Horonyszélesség 14 mm 14 mm Fúróasztal billenthető Fúróasztal elfordítható Orsó-asztal távolság (max.) 350 mm 400 mm Géptalp munkafelülete (H x Sz) x 165 mm T-horony mérete géptalpon - 16 mm Orsó-géptalp távolság (max.) mm Méretek Oszlopátmérő 50 mm 60 mm Hossz 410 mm 510 mm Szélesség 270 mm 380 mm Magasság 730 mm 890 mm Nettó tömeg 26 kg 40 kg Mellékelt tartozékok gyorsszorítású fúrótokmány gyorsszorítású fúrótokmány 0-13 mm 0-16 mm fúrótartó fiók MK 2-B16 kúpátalakító 2 T-csavar fúrótartó fiók Kiegészítők SPW 12 leszorítókészlet 58 részes Metrikus menet Cikksz ,00 EURO (ÁFA nélkül) HSS MK 2 spirálfúró készlet Kúpátalakítóval Jobbmenetes 9 részes Cikksz ,00 EURO (ÁFA nélkül) Titán-spirálfúró készlet 25 részes; 1-13 mm Cikksz ,50 EURO (ÁFA nélkül) BSI 100 gépsatu ipari minőségben Cserélhető prizmás pofák A mozgó pofáknak hosszú vezetéke van, ezáltal nincs kibillenés Cikksz ,00 EURO (ÁFA nélkül) További kiegészítők a 25. oldaltól 154

3 B 140 T Vario B 160 T Vario Ékszíjborítás Biztonsági kapcsolóval Fordulatszámszabályozás Fordulatszámszabályzóval fokozatmentesen szabályozható f/p Fúrásmélység ütköző Skálával Elektromotor Nyugodt járású Nagyteljesítményű Fúrás Géplámpa Beépített Előtoló kézikerék Ergonomikus Fúrótokmányvédő A felhasználó fokozott védelme érdekében Állítható magasságú Mikrokapcsolóval Orsó Garantált körfutási pontosság, kisebb mint 0,03 mm a főorsó alaphelyzetében mérve Precíziós golyóscsapágyakkal szerelt Minőségi gyorsszorítású fúrótokmánnyal szerelve Állítható magasságú fúróasztal Fogasléccel (B 160 T Vario) Acéloszlop Vastag falú Gondoskodik a stabilitásról és a jobb erőátvitelről Fúróasztal Nagy pontossággal megmunkált Kihúzható Billenthető 45 Elfordítható 360 Gépalap Megmunkált T-hornyokkal a gépsatu felfogatásához (B 160 T Vario) Fúrótartó fiók Beépített Praktikus Ábra: B 160 T Vario Minőségi bordásszíj Fogazott Jobb erőátvitel Alumínium ékszíjtárcsa Nyugodt járás Biztonsági kapcsoló IP 54 védelem Alacsonyfeszültségű leoldóval Vészkikapcsolóval Kezelőbarát A gépek CE-szabvány szerint készülnek 155

4 quantum B 13/B 14/B 16/B 20/B 25/B 32 Robosztus asztali és oszlopos fúrógépek kedvező áron Garantált körfutási pontosság kisebb mint 0,03 mm a fő or só alap hely zet ében mér ve Precízen megmunkált munkaasztal, átlósan futó hornyokkal (B13-16 horony, B20-32 T-hotrony), ± 45 -ban billenthető és 360 -ban elfordítható Pre cí zi ós go lyós csap ágyak kal sze relt or só Nyugodt járás a köszörült alumínium ékszíjtárcsáknak köszönhetően Minőségi bordásszíj a jobb erőátvitel érdekében Hosszú, ergonómikus előtoló kar csúszásgátló Softgrip markolattal a biztonságos munkavégzéshez Minőségi gyorsszorítású fúrótokmánnyal szerelve Erőteljes, egyenletes futású alumínium elektromotorok (B 14-től ) Masszív, nagy felületű gépalap T-horonnyal, erős bordázatú talppal T-anyák mellékelve a gépsatu rögzítéséhez (B 14-től ) A 400 Voltos modellek forgásirány váltó kapcsolóval felszerelve Fúrásmélység ütköző Többszörösen tesztelt minőség Ábra: B 13 Ábra: B 14 Ábra: B 16 Ábra: B 20 Modell quantum B 13 quantum B 14 quantum B 16 quantum B 20 Cikkszám (230 V) EURO (ÁFA nélkül) 99,00 145,00 229,00 309,00 Cikkszám (400 V) EURO (ÁFA nélkül) ,00 Elektromos bemenet Motor 300 W 230 V ~50 Hz 350 W 230 V ~50 Hz 450 W 230 V ~50 Hz 0,55 kw ~50 Hz Fúróteljesítmény Fúróteljesítmény acélban Ø 13 mm Ø 14 mm Ø 16 mm Ø 20 mm Kinyúlás 104 mm 104 mm 125 mm 170 mm Főorsó munkaútja 50 mm 50 mm 65 mm 80 mm Fordulatszám Orsó fordulatszám f/p f/p f/p f/p Fokozatok száma 5 fokozat 5 fokozat 5 fokozat 12 fokozat Főorsó csatlakozása B16 B16 MK 2 MK 2 Fúróasztal Fúróasztal mérete (hossz x szélesség) 160 x 160 mm 160 x 160 mm 200 x 200 mm 275 x 275 mm T-horony mérete (horonyszélesség) 14 mm 14 mm 14 mm 14 mm Fúróasztal billenthető/elfordítható ± 45 / 360 ± 45 / 360 ± 45 / 360 ± 45 / 360 Orsó-asztal távolság (max.) 240 mm 330 mm 390 mm 450 mm Géptalp munkafelülete (H x Sz) 135 x 175 mm 140 x 180 mm 160 x 170 mm 205 x 200 mm Orsó-géptalp távolság (max.) 325 mm 440 mm 525 mm 635 mm Méretek Oszlopátmérő 46 mm 46 mm 60 mm 70 mm Hossz x szélesség x magasság 420 x 220 x 580 mm 420 x 230 x 700 mm 510 x 270 x 820 mm 700 x 300 x 990 mm Nettó tömeg 19 kg 21 kg 36 kg 53 kg Mellékelt tartozékok fogkoszorús fúrótokmány gyorssz.fúrótokm. (0-13 mm) gyorssz.fúrótokm. (0-16 mm) gyorssz.fúrótokm. (0-16 mm) (1-13 mm) 2 T-anya 2 T-anya 2 T-anya MK 2 kúpátalakító MK 2 kúpátalakító 156

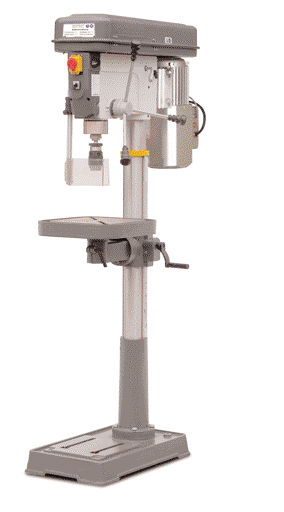

5 B 13 - B 32 Meggyőző érvek Fúrás Nyugodt járás a köszörült alumínium ékszíjtárcsáknak köszönhetően A minőségi bordásszíj miatt sokkal jobb erőátvitel Ábra: B 25 Ábra: B 32 Modell quantum B 25 quantum B 32 Cikkszám EURO (ÁFA nélkül) 379,00 619,00 Elektromos bemenet Motor 0,55 kw 400 V ~50 Hz 1,1 kw 400 V ~50 Hz Fúróteljesítmény Fúróteljesítmény acélban Ø 20 mm Ø 32 mm Kinyúlás 170 mm 225 mm Főorsó munkaútja 80 mm 125 mm Fordulatszám Orsó fordulatszám f/p f/p Fokozatok száma 12 fokozat 9 fokozat Főorsó csatlakozása Főorsó csatlakozása MK 3 MK 4 Fúróasztal Fúróasztal mérete (hossz x szélesség) 275 x 275 mm 360 x 360 mm T-horony mérete 14 mm 14 mm Fúróasztal billenthető ± 45 ± 45 Fúróasztal elfordítható Orsó-asztal távolság (max.) 760 mm 600 mm Géptalp munkafelülete 235 x 220 mm 260 x 270 mm Orsó-géptalp távolság (max.) 1210 mm 1170 mm Méretek Oszlopátmérő 70 mm 92 mm Hossz x szélesség x magasság 690 x 390 x 1570 mm 790 x 400 x 1730 mm Nettó tömeg 60 kg 135 kg Mellékelt tartozékok gyorssz.fúrótokm. (0-16 mm) gyorssz.fúrótokm. (0-16 mm) 2 T-anya 2 T-anya MK 3 kúpátalakító MK 4 kúpátalakító Garantált körfutási pontosság kisebb mint 0,03 mm a fő or só alap hely zet ében mér ve Precíziós golyóscsapágyakkal szerelt orsó Minőségi gyorsszorítású fúrótokmánnyal szerelve Hosszú, ergonómikus előtoló kar Softgrip markolattal a biztonságos munkavégzéshez Fúrásmélység ütköző Kezelőbarát biztonsági kapcsoló IP 54 védelemmel, alacsonyfeszültségű leoldóval, vészkikapcsolóval Forgásirány váltóval a 400 V-os vagy Vario gépeken További kiegészítők a 25. oldaltól A gépek CE-szabvány szerint készülnek 157

6 quantum B 20 VARIO/quantum B 32 VARIO Asztali- és oszlopos fúrógépek VARICON-hajtásrendszerrel, fokozatmentes fordulatszámszabályozási lehetőséggel 12 fordulatszám, fokozatmentesen szabályozható a quantum B 20 VARIO-nál 9 fordulatszám, fokozatmentesen szabályozható a quantum B 32 VARIO-nál Precíziós golyóscsapágyakkal szerelt orsó Nagyon nyugodt járás a köszörült alumínium ékszíjtárcsáknak köszönhetően Hosszú, ergonomikus előtoló kar, csúszásgátló Softgrip markolattal Fúrásmélység ütköző Precízen megmunkált munkaasztal, átlósan futó T-hornyokkal, ± 45 dönthetőséggel és 360 elfordíthatósággal Masszív, nagy felületű gépalap T-hornyokkal, erős bordázatú talppal Két T-anya mellékelve a gépsatu rögzítéséhez Fokozatmentes fordulatszámszabályzás! 32 mm fúróteljesítmény 230 Volt! Modell quantum B 20 Vario quantum B 32 Vario Cikkszám EURO (ÁFA nélkül) 1.050, ,00 Elektromos bemenet Motor 0,55 kw 230 V ~50 Hz 1,1 kw 230 V ~50 Hz Fúróteljesítmény Fúróteljesítmény acélban Ø 20 mm Ø 32 mm Kinyúlás 170 mm 225 mm Főorsó munkaútja 80 mm 125 mm Fordulatszám Orsó fordulatszám f/p f/p Fokozatok száma 12 fokozatmentesen szab. 9 fokozatmentesen szab. Főorsó csatlakozása Főorsó csatlakozása MK 2 MK 4 Fúróasztal Fúróasztal mérete (hossz x szél.) 275 x 275 mm 360 x 360 mm T-horony mérete 14 mm 14 mm Fúróasztal billenthető ± 45 ± 45 Fúróasztal elfordítható Orsó-asztal távolság (max.) 450 mm 600 mm Orsó-géptalp távolság (max.) 635 mm 1170 mm Méretek Oszlopátmérő 70 mm 92 mm Hossz x szélesség x magasság 700 x 300 x 990 mm 790 x 400 x 1730 mm Nettó tömeg 56 kg 138 kg Mellékelt tartozékok gyorssz.fúrótokm. (0-16 mm) gyorssz.fúrótokm. (0-16 mm) 2 T-anya 2 T-anya MK 2 kúpátalakító MK 4 kúpátalakító Ábra: B 32 Vario További kiegészítők a 25. oldaltól 158

7 B 20 Vario B 32 Vario Nyugodt járás Az alumínium ékszíjtárcsáknak köszönhetően Fordulatszámtartomány Széles tartomány f/p a quantum B 20 VARIO -nál f/p a quantum B 32 VARIO-nál Érvek a VARICON hajtómű mellett A VARICON meghajtórend szer a "ke ményfém öt vö ze tek fú rá sa -ra lett ki fej leszt ve Al kal ma zás ori en tált ki ala kí tá sá nak kö szön he tő en az al só for du lat szám tar to mány ban na gyon nagy for ga tó nyo ma té kot ér el, ami megnehezíti a hajtómű leblokkolását A be épí tett ven ti lá tor nak kö szön he tő en az al só for du lat szám tar to mány ban is le het tar tó san a tel jes for ga tó nyo ma ték kal dol goz ni Mivel a be épí tett ven ti lá tor azon nal el ve ze ti a vesz te ségi tel je sít ményt, nem ke let ke zik hőtorlódás, így a meghajtórend szer nem sé rül Nagy frek ven ci ás, za va ró mel lék za jok nem hall ha tók a frek ven cia-szabályzóból Egy be épí tett jel adó rend szer lehetővé tesz a gyors és di na mi kus for du lat számsza bály zást Fúrás Biztonsági kapcsoló Kezelőbarát IP 54 védelemmel Alacsonyfeszültségű leoldóval Vészkikapcsolóval Forgásirányváltó kapcsolóval Minőségi bordásszíj Fogazott Csúszásmentes és jelentősen jobb erőátvitel, mint a hagyományos szíj esetében Orsó Garantált körfutási pontosság, kisebb mint 0,03 mm a főorsó alaphelyzetében mérve Precíziós golyóscsapágyakkal szerelt Minőségi gyorsszorítású fúrótokmánnyal szerelve Nagy felületű, állítható magasságú védőplexi biztonsági kapcsolóval Munkaasztal Precízen megmunkált Átlósan futó T-hornyokkal ± 45 -ban billenthető 360 -ban elfordítható Fúrásmélység ütköző Előtoló kar Hosszú Ergonómikus Softgrip-markolattal a biztonságos munkavégzéshez Asztalmagasság Fogasléccel állítható Fúróasztal tartó Stabil Vastag falú Géptalp Masszív és nagyméretű Hornyokkal Hátoldalon erős bordázattal Ábra: B 20 Vario Acéloszlop Vastagfalú 5 ponton rögzítve a nyugodt járás és stabilitás érdekében A gépek CE-szabvány szerint készülnek 159

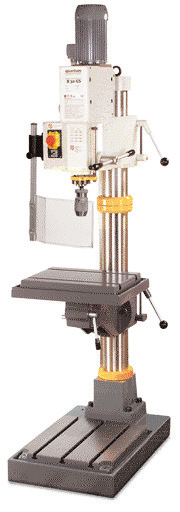

8 quantum B 30 GT/quantum B 28 GS/quantum B 30 GS Univerzálisan alkalmazható hajtóműves fúrógépek üzemi és ipari használatra Főorsó precíziós golyós/kúpgörgős csapággyal Garantált körfutási pontosság kisebb mint 0,02 mm a fő or só alap hely zet ében mér ve Kezelőbarát biztonsági kapcsoló IP 54 védelemmel, alacsonyfeszültségű leoldóval, vész-kikapcsolóval, forgásirányváltó kapcsolóval Fogaskerekes hajtómű a közvetlen erőátvitel érdekében Sebességválasztás a fúrófej oldalán elhelyezett kapcsolókkal A fúrófej magassága fogasléccel állítható Nyugodt járású, nagyteljeítményű, 2 fokozatú elektromotor közvetlenül a hajtóműfejre csatlakoztatva Precízen megmunkált, nagyméretű, masszív fúróasztal átlósan futó T-hornyokkal (B 28 GS), párhuzamosan futó T-hornyokkal (B 30 GT/B 30 GS) a hátoldalon erős bordázattal ellátva A B 28 GS és B 30 GS modelleknél a munkasztal magassága fogasléccel állítható Ábra: B 30 GT Ábra: B 28 GS Modell quantum B 30 GT quantum B 28 GS quantum B 30 GS Cikkszám EURO (ÁFA nélkül) 1.290, , ,00 Elektromos bemenet Motor 750 W 400 V ~50 Hz Fúróteljesítmény Fúróteljesítmény acélban Ø 30 mm Menetvágás acélban M 12 Fúróteljesítmény öntvényben Ø 38 mm Menetvágás öntvényben M 16 Kinyúlás 225 mm 225 mm 315 mm Főorsó munkaútja 140 mm Fordulatszám Orsó fordulatszám f/p Fokozatok száma 8 fokozat Főorsó csatlakozása Főorsó csatlakozása MK 3 Fúróasztal Fúróasztal mérete (H x Sz) x 360 mm 480 x 375 mm Orsó-asztal távolság (max.) mm 660 mm Géptalp munkafelülete (H x Sz) 300 x 305 mm 305 x 297 mm 400 x 475 mm Orsó-géptalp távolság (max.) 405 mm 1075 mm 1200 mm T-horony mérete 14 mm 14 mm 14 mm Méretek Oszlopátmérő 100 mm 100 mm 125 mm Hossz x szélesség x magasság 580 x 400 x 1230 mm 550 x 470 x 1700 mm 780 x 490 x 1830 mm Nettó tömeg 172 kg 240 kg 406 kg Mellékelt tartozékok B 16 gyorsszorítású fúrótokmány (0-16 mm) MK 3 kúpátalakító 160

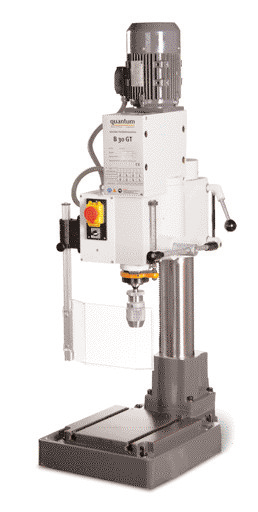

9 B 30 GT B 28 GS B 30 GS Elektromotor Nyugodt járású Nagyteljesítményű 2 fokozatú Hajtóműfejre közvetlenül csatlakoztatható Fúrás Biztonsági kapcsoló IP 54 védelemmel Alacsonyfeszültségű leoldóval Vész-kikapcsolóval Forgásirány-váltó kapcsolóval Fúrásmélység ütköző Nóniusz skálával Gyorsrögzítés Állítható magasságú fúrófej Szerszámkioldó Automatikus Emelőkar A kézi előtolás megkönnyítéséhez Tokmányvédő A felhasználó fokozott védelme érdekében Állítható magasságú Mikrokapcsolóval Orsó Garantált körfutási pontosság kisebb mint 0,02 mm a fő or só alap hely zet ében mér ve Precíziós golyós/kúpgörgős csapággyal Nagyértékű, gyorsszorítású fúrótokmány Öntvényoszlop Vastagfalú A nyugodt járás és stabilitás érdekében Fúróasztal Precízen megmunkált, nagyméretű, masszív Átlósan futó T-hornyokkal (B 28 GS) Párhuzamosan futó T-hornyokkal (B 30 GT/ B 30 GS) Hátoldalon erős bordázattal ellátva B 28 GS és B 30 GS esetében fogasléccel állítható magasságú munkaasztal Gépalap Masszív Nagy felületű T-hornyokkal Hátololdalon erős bordázattal További kiegészítők a 25. oldaltól Ábra: B 30 GS Fúróasztal Magassága fogasléccel állítható (B 28 GS / B 30 GS) Fogaskerekes hajtómű Közvetlen erőátvitel Sebességválasztás A fúrófej oldalán elhelyezett kapcsolókkal A gépek CE-szabvány szerint készülnek 161

10 quantum RB 6T/quantum RB 8S Könnyű sugárfúrógépek nagy kinyúlással fához, műanyaghoz és alumíniumhoz Nyugodt járás a köszörült alumínium ékszíjtárcsáknak köszönhetően Kezelőbarát biztonsági kapcsoló IP 54 védelemmel, alacsonyfeszültségű leoldóval Garantált körfutási pontosság kisebb mint 0,03 mm a főorsó alaphelyzetében mérve Precíziós golyóscsapágyakkal szerelt orsó Fogaskoszorús fúrótokmánnyal szerelve Fúrótokmányvédő Masszív, nagyméretű géptalp hornyokkal, a hátoldalon erős bordázattal ellátva A minőségi bordásszíjnak köszönhetően nagy erőátvitel Vészkikapcsoló Hosszú, ergonomikus előtoló kar csúszásgátló Softgrip markolattal a biztos munkavégzésért Optimális ár-érték arány Hosszútávú értékállóság Ábra: RB 8 S Modell quantum RB 6 T quantum RB 8 S Cikkszám EURO (ÁFA nélkül) 259,00 299,00 Elektromos bemenet Motor 750 W 230 V ~50 Hz Fúróteljesítmény Fúróteljesítmény acélban Ø 16 mm Kinyúlás mm Főorsó munkaútja 80 mm Fordulatszám Orsó fordulatszám f/p Fokozatok száma 5 fokozat Főorsó csatlakozása Főorsó csatlakozása MK 2 Fúróasztal Fúróasztal mérete (hossz x szélesség) 225 x 230 mm 262 x 262 mm T-horony mérete 14 mm Fúróasztal billenthető ± 45 Orsó-asztal távolság (max.) 380 mm 740 mm Orsó-géptalp távolság (max.) 550 mm 1250 mm Méretek Oszlopátmérő 60 mm 70 mm Hossz x szélesség x magasság 820 x 290 x 930 mm 820 x 290 x 1640 mm Nettó tömeg 40 kg 63 kg Mellékelt tartozékok B 16 fogaskoszorús fúrótokmány (1-16 mm) MK 2-B 16 kúpátalakító fúrótokmányvédő Kiegészítők SPW 12 leszorítókészlet Cikksz ,00 EURO (ÁFA nélkül) HSS MK 2 spirálfúró készlet 9 részes Cikksz ,00 EURO (ÁFA nélkül) Titán-spirálfúró készlet 25 részes; 1-13 mm Cikksz ,50 EURO (ÁFA nélkül) BSI 100 gépsatu Ipari minőségben Cserélhető prizmás pofákkal Cikksz ,00 EURO (ÁFA nélkül) További kiegészítők a 25. oldaltól 162

11 RB 6 T RB 8 S Minőségi bordásszíj Fogazott Jobb erőátvitel Fúrás Biztonsági kapcsoló Kezelőbarát IP 54 védelemmel Alacsonyfeszültségű leoldóval Vészkikapcsoló Elektromotor Nyugodt járású Nagyteljesítményű Alumíniumházban Fúrásmélység ütköző Orsó Garantált körfutási pontosság kisebb mint 0,03 mm a főorsó alaphelyzetében mérve Precíziós golyóscsapágyakkal szerelt Minőségi, gyorsszorítású fúrótokmánnyal szerelve Fúrótokmányvédő biztonsági kapcsolóval Előtoló kar Hosszú és ergonomikus Softgrip markolattal a biztos munkavégzésért Munkaasztal Nagy pontossággal megmunkált Rögzítőlyukak a megnagyobbított asztaltámasznak (RB6T) Munkaasztal magasság Fogasléccel állítható Acéloszlop A nyugodt futás és stabilitás érdekében Géptalp Masszív és nagyméretű Hornyokkal Hátoldalon erős bordázattal Ábra: RB 6 T A fúrófej ± 45 -ban billenthető Kinyúlás a kihúzható fúrófejnek köszönhetően állítható A munkaasztal ± 45 billenthető A gépek CE-szabvány szerint készülnek 163

12 quantum BF16 Vario Kis méretű, kedvező árfekvésű fúró- marógép az igényes modellépítők részére Sokoldalú alkalmazási lehetőség Kétfokozatú hajtóműáttétel Fokozatmentesen szabályozható hajtóművel f/p A fúró-marófej mindkét oldalra 90 -kal billenthető, lehetővé téve azáltal a maró és fúró műveleteket minden szöghelyzetben Az oszlop oldalra kihelyezhető az alkalmazási terület kibővítése érdekében Egyszerű és áttekinthető kezelőtábla Kezelőbarát biztonsági kapcsoló IP 54 védelemmel, alacsonyfeszültségű leoldóval Minden mozgási út rögzítési lehetőséggel van ellátva MK2-es főorsó csatlakozás Nagy körfutási pontosság a kúpgörgős csapágyaknak köszönhetően kisebb mint 0,015 mm a főorsó alaphelyzetében mérve Stabil és precíz fecskefarok vezeték, ami ékléc segítségével utánállítható mindhárom tengelyen Tiszta marási kép a külön-külön rögzíthető vezetékeknek köszönhetően Masszív, precízen megmunkált keresztasztal T-hornyokkal és hűtőfolyadék csatornával Állítható magasságú védőüveg Minden mozgási út skálán is leolvasható Szerszámkészítői pontossággal gyártva Kedvező ár, értékállóság Modell quantum BF16 Vario Cikkszám EURO (ÁFA nélkül) 729,00 Elektromos bemenet Motor 500 W 230 V ~50 Hz Fúró-maróteljesítmény Fúróteljesítmény (max.) Ø 16 mm Maróteljesítmény lapk. marófejjel (max.) Ø 63 mm Maróteljesítmény ujjmaróval (max.) Ø 20 mm Kinyúlás 175 mm Főorsó csatlakozása Főorsó csatlakozása MK 2/M 10 Főorsó munkaútja 50 mm Fúró-marófej Dönthetőség ± 90 Úthossz Z-tengely 210 mm Keresztasztal Asztalhossz 400 mm Asztalszélesség 120 mm Úthossz Y-tengely 160 mm Úthossz X-tengely 220 mm T-horony mérete/távolság 10 mm/35 mm Fordulatszám Lassú hajtóműfokozat f/p Gyors hajtóműfokozat f/p Méretek Hossz 510 mm Szélesség 450 mm Magasság 760 mm Nettó tömeg 60 kg Mellékelt tartozékok M10 behúzószár MK2/B16 kúpátalakító kezelőszerszámok Kiegészítők Cikkszám EURO (ÁFA nélkül) MK2/M10 patronkészlet, 5 részes ,00 ER 25 patronkészlet, 15 részes ,00 Marókészlet TiN-bevonattal, 12 részes ,00 B 16 gyorsszorítású fúrótokmány (0-13 mm) ,00 MK2/M10 szerszámbefogó csatl.kúp, 16 mm ,00 MK2/M10 kúpátalakító tüske ,90 PSW 8 leszorítókészlet ,00 MV3-75 háromtengelyű gépsatu ,00 ZAS 50 kéttengelyű gépsatu ,00 Kiegészítő adapter Az oszlopnak és marófejnek egy esztergagép gépágyára történő szerelésére: D 240/D 280/D 250 Cikksz ,00 EURO (ÁFA nélkül) Kiegészítő adapter (motor nélkül) Egy High speed motor szereléséhez ( f/p-ig) H x Sz x M: 120 x 195 x 185 mm Felvét: Ø 43 mm Cikksz ,00 EURO (ÁFA nélkül) MPA 3-S digitális mágneses mérőrendszer Cikksz ; 739,00 EURO (ÁFA nélkül) MPA 3-S gyári felszerelés Cikksz ; 390,00 EURO (ÁFA nélkül) i Információ az MPA 3-ról a 98. oldalon További kiegészítők az 52. oldaltól 164

13 BF 16 Vario Kezelőtábla Egyszerű Áttekinthető Biztonsági kapcsoló Kezelőbarát IP 54 védelemmel Alacsonyfeszültségű leoldóval Vészkikapcsoló Fordulatszámbeállítás Fokozatnélküli f/p között Nagy körfutási pontosság A kúpgörgös csapágyaknak köszönhetően kisebb mint 0,015 mm a főorsó alaphelyzetében mérve Hajtóműáttétel Kétfokozatú Fúró-marófej Mindkét oldalra ± 90 -ban billenthető a maró- és fúróműveletek igény szerinti szöghelyzetben való elvégzéséhez Vezetékek Tiszta marási kép a külön-külön rögzíthető vezetékekenek köszönhetően Szögbeállítás A fúró-marófejen Marás Keresztasztal Masszív és precízen megmunkált T-hornyokkal Hűtőfolyadék csatornával Beállítható végütközők Előtoló orsó Előtoló orsó játéka be- és utánállítható Oszlop Stabil és precízen megmunkált Fecskefarokvezeték Ékléc segítségével utánállítható mindhárom tengelyen Kézikerék Pontos fogásvétel a beállítható helyzetű skálagyűrűnek köszönhetően Hosszmérőskála Keresztasztalba bemunkálva Opcionális kiegészítő - univerzális gépállvány Polcokkal Forgácsteknővel Méretek H x Sz x M: 500 x 420 x 900 mm Cikksz ,00 EURO (ÁFA nélkül) A gépek CE-szabvány szerint készülnek 165

14 Esztergagépek

15 Kompakt esztergagép. Ideális modellépítők számára D 140 Meggyőző érvek Nagypontosságú megmunkálás Egyenáramú motor, állandó fordulatszám Erősen bordázot, prizmás gépágy szürkeöntvényből, induktív edzéssel, precízen köszörülve Edzett és köszörült ágyvezetékek Szavatolt körfutási pontosság a főorsóvégen kisebb mint 0,015 mm Az esztergatokmány körfutási pontossága kisebb mint 0,05 mm Hossz-, kereszt- és késszán Automatikus hossz- és vezérorsó hajtómű Cserekerék készletnek köszönhetően nagy menetvágási tartomány Vezérorsó menetvágásra vagy automatikus hosszesztergálásra Tokmányvédő Jobb-balforgás kezelőtábláról kapcsolható Vészkikapcsolóval és alacsonyfeszültségű leoldóval Számos tartozék Mérési jegyzőkönyv Kedvező árfekvésű, precíz és értékálló Elektronikus, fokozatmentes fordulatszámszabályzás, dinamikus utánszabályozó vezérléssel, kivételesen nagy teljesítménnyel 120 f/percnél is Be- és kikapcsolható vezérorsó Esztergálás Cserekerék készlet menetvágáshoz Egyszerűbb és gyorsabb fordulatszámváltás ékszíjjal Modell D 140 X 250 VARIO Cikkszám EURO (ÁFA nélkül) 519,00 Elektromos bemenet Motorteljesítmény 450 W 230 V ~50 Hz Gépadatok Csúcsmagasság 70,5 mm Csúcstávolság 250 mm Elfordulás átmérő (max.) 141 mm Orsó fordulatszám f/p Fokozatok száma fokozatmentesen szabályozható Orsókúp MK 1 Orsófurat 11 mm Ágyszélesség 70 mm Késszán elmozdulása 40 mm Keresztszán elmozdulása 70 mm Szegnyeregkúp MK 1 Szegnyeregorsó munkaútja 30 mm Hosszelőtolás 0,05-0,1 mm/u Metrikus menetvágás 0,5-1,5 mm/u Késtartó csatlakozása (max.) 12 mm Méretek Hossz x szélesség x magasság 550 x 280 x 250 mm Nettó tömeg 22 kg Mellékelt tartozékok 3-pofás tokmány Ø 80 mm MK 1 állócsúcs Tokmányvédő Forgácsvédő Forgácstálca Két késes késtartó Cserekerék készlet Mérési jegyzőkönyv Nagy pontossággal megmunkált, edzett ágyvezeték szürkeöntvényből Kézikeréken elforgatható nóniusz 0,04/0,01 mm Két késes késtartó Minden vezeték játékmentesen utánállítható Kiegészítők Cikkszám EURO (ÁFA nélkül) 3-pofás tokmány Ø 80 mm 4-pofás tokmány Ø 72 mm Mozgó báb Álló báb MK 1 forgócsúcs ER 16 patronbefogó ER 16 patronkészlet, 1-10 mm, 12 részes Esztergakés készlet 8 mm, 11 részes HM esztergakés készlet, 8 mm, 7 részes ,00 65,00 10,00 15,00 35,00 39,00 179,00 59,90 89,00 További kiegészítők a 82. oldaltól A gépek CE-szabvány szerint készülnek 167

16 quantum D 210 x 400/quantum D 250 x 550 Esztergagépek igényes felhasználók számára. VARIO kivitel fokozatmentes fordulatszám szabályozással ÚJ Vario-gép digitális fordulatszám kijelzővel A quantum D 250 Vario fordulatszámszabályzóval van felszerelve, ami rendkívüli nyomatékot és állandó fordulatszámot biztosít Vezérorsó menetvágásra vagy automatikus hosszesztergálásra Garantált körfutási pontosság a főorsóvégen kisebb mint 0,009 mm Edzett és köszörült ágyvezeték Az esztergatokmány körfutási pontossága kisebb mint 0,05 mm Nagypontosságú megmunkálás Automatikus hossz- és vezérorsóhajtómű Vezérorsó két önkenő csapágyba ágyazva Cserekerék készletnek köszönhetően nagy menetvágási tartomány Minőségi tokmányvédő Jobb- balforgás a kezelőtábláról kapcsolható Vészkikapcsoló és alacsonyfeszültségű leoldó DIN 8606 szerint gyártva (szerszámkészítői pontosság) Mérési jegyzőkönyv Értékálló Modell D 210 x 400 D 250 x 550 Cikkszám (230 V) Cikkszám (400 V) EURO (ÁFA nélkül) 999, ,00 Ábra: D 210 x 400 Vario Modell D 210 x 400 Vario D 250 x 550 Vario Cikkszám EURO (ÁFA nélkül) 1.250, ,00 Elektromos bemenet Motor 750 W 230 V ~50 Hz 750 W ~50 Hz Motor Vario 750 W 230 V ~50 Hz 1,1 kw 230 V ~50 Hz Gépadatok Csúcsmagasság 105 mm 125 mm Csúcstávolság 400 mm 550 mm Elfordulási Ø a gépágy felett 210 mm 250 mm Ágyszélesség 125 mm 135 mm Orsó fordulatszám f/p Fokozatok száma 6 fokozat Orsó fordulatszám Vario f/p f/p Fokozatok száma Vario 2 fokozat, fokozatmentesen szabályozható Orsókúp MK 3 Orsófurat 21 mm Késszán elmozdulása 70 mm Keresztszán elmozdulás 110 mm Szegnyeregkúp MK 2 Szegnyeregorsó munkaútja 70 mm Hosszelőtolás 0,1-0,2 mm/u Metrikus menetvágás 0,4-3,5 mm/u Menetvágás-col Gg/1 Négy helyes késtartó felfekvőmagasság 12,5 mm 13 mm Méretek Hossz x szélesség x magasság 880 x 500 x 475 mm 1015 x 500 x 460 mm Nettó tömeg 110 kg 125 kg Mellékelt tartozékok: 3-pofás tokmány Ø 100 mm (D210), 3-pofás tokmány Ø 125 mm (D250), MK2 állócsúcs, MK3 állócsúcs, tokmányvédő, HSS esztergakés, forgácsvédő, forgácsteknő, késtartó, kezelőszerszámok, cserekerék készlet, 10 db 0,4-tól 3 mm-ig és G/ collmenetes, vizsgálati jegyzőkönyv A D210-zel való munka a szenvedélyévé fog válni. Aki egyszer elkezd ezzel a géppel dolgozni, az nem tudja abbahagyni. A teszt során minden lehetséges esztergálási variációt kipróbáltunk. Az eredmények már az első kísérlet után tökéletesek voltak. i Heimwerker teszt Heimwerker teszt Kiegészítők MPA 3-S digitális mágneses mérőrendszer Cikksz ,00 EURO (ÁFA nélkül) MPA 3-S gyári felszerelés Cikksz ,00 EURO (ÁFA nélkül) Információ az MPA 3-ról a 98. oldalon 168

17 Cserekerék készlet Menetvágáshoz Egyszerűbb és gyorsabb fordulatszámváltás ékszíjjal Könnyen összeszerelhető CNC-esztergát szeretne? Nem probléma! Információk a 138. oldaltól Trapézorsó Görgőzött Forgácsvédő Késszánon Szán Precízen megmunkált A kézikerék finomskálával beállítható 0,04/0,01 mm Négyes késtartó A vezeték ékléccel utánállíthatóak D210 x 400 D250 x 550 Szegnyereg Kúpesztergáláshoz átállítható Szegnyereghüvely nóniuszkerékkel beállítható 0,02 mm Kúpgörgős csapágy Két darab P5 minőség Talpcsapágy Vezérorsó Két önkenő csapággyal csapágyazva Esztergálás Prizmás gépágy Masszív, öregített szürkeöntvényből Legalább hat hónapot pihentetve Induktív edzéssel (HRC 42-52) Finomköszörüléssel Opcionális gépállvány polcokkal D 250 x 550: H x Sz x M: 1000 x 380 x 748 mm Cikksz ,00 Euro (ÁFA nélkül) Kiegészítők D 210 Cikkszám Euro (ÁFA nélkül) 3-pofás tokmány Ø 100 mm ,00 4-pofás tokmány Ø 100 mm ,00 Tokmányfelfogó Ø 100 mm ,00 Tokmányfelfogó Ø 125 mm ,00 Síktárcsa Ø 200 mm ,00 MK2 forgócsúcs ,00 Álló báb ,00 Mozgó báb ,00 K.f. lapkás esztergakés készlet, 8 mm, 7 részes ,00 Esztergakés készlet 8 mm, 11 részes ,90 K.f. lapkás esztergakés készlet, 10 mm,7 részes ,00 Esztergakés készlet 10 mm, 11 részes ,90 K.f. lapkás esztergakés készlet, 12 mm,9 részes ,00 ER 25 patronbefogó ,00 ER 32 patronbefogó ,00 ER 25 patronkészlet, 1-16 mm ,00 ER 32 patronkészlet, 3-20 mm ,00 Gyorsváltó késtartó SWH 1-A ,00 Késtartó gyári felszerelés ,00 További kiegészítők a 82. oldaltól Ábra: D 250 x 550 Kiegészítők D 250 Cikkszám Euro (ÁFA nélkül) 3-pofás tokmány Ø 125 mm ,00 4-pofás tokmány Ø 125 mm ,00 Tokmányfelfogó Ø 125 mm ,00 Síktárcsa Ø 250 mm ,00 MK2 forgócsúcs ,00 Álló báb ,00 Mozgó báb ,00 K.f. lapkás esztergakés készlet, 8 mm, 7 részes ,00 Esztergakés készlet 8 mm, 11 részes ,90 K.f. lapkás esztergakés készlet, 10 mm,7 részes ,00 Esztergakés készlet 10 mm, 11 részes ,90 K.f. lapkás esztergakés készlet, 12 mm,9 részes ,00 ER 25 patronbefogó ,00 ER 32 patronbefogó ,00 ER 25 patronkészlet, 1-16 mm ,00 ER 32 patronkészlet, 3-20 mm ,00 Gyorsváltó késtartó SWH 1-A ,00 Késtartó gyári felszerelés ,00 Adapter a BF20(L) Vario ,00 oszlopának és marófejének szereléséhez Adapter a BF16 Vario ,00 oszlopának és marófejének szereléséhez A gépek CE-szabvány szerint készülnek 169

18 Lemezmegmunkáló-gépek Fémipari szalagfűrészek Kettősköszörűgépek Tányéros csiszológépek Lemezhajlítógép Három-hengeres hengerítőgép Asztali satuk Karos lemezollók Karos nyomóprések

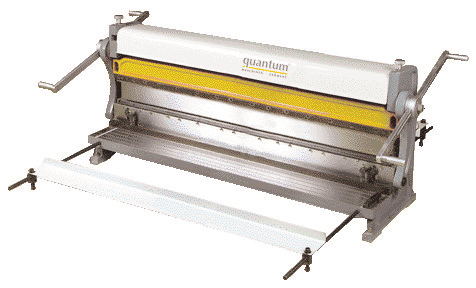

19 quantum SAR 1000 Lemezmegmunkáló-gép három az egyben. Hengerítés, élhajlítás és vágás. Ideális az igényes felhasználó számára Modern design a stabil acélkonstrukcióban Könnyen átalakítható a szegmentált hajlítósínnek köszönhetően A hajlítópofából a szegmensdarabok kivehetőek Kezelés a kétoldalt elhelyezett karokkal Hosszú felfekvőfelület Kihúzható feltámasztókar a nagy méretű lemezek biztos felfektetéshez Tiszta és sorjamentes vágás a minőségi acélkéseknek köszönhetően Vágóasztal behelyezett mérőszalagokkal és derékszögű ütközővel mindkét oldalon Könnyen állítható felső, hátsó és alsó henger SAR 1000 Meggyőző érvek Skálával ellátott beállítócsavarok az anyagvastagsághoz Köszörült hajlítógörgők huzalbefektető hornyokkal az alsó- és elülső hengeren, huzalok, csövek és lemezek hajlítására és görgőzésére horonnyal Ø 10 mm/7 mm/4,5 mm Modell SAR 1000 Cikkszám EURO (ÁFA nélkül) 1.290,00 Minőségi hajlítópofák Szegmensekre bontott hajlítósín Rugós leszorító Hajlítópofából kivehető szegmensdarabok méretei 40 mm/50 mm/65mm/100 mm/ 180 mm/255 mm/380 mm dobozhajlításhoz Anyagszélesség (max.) Görgők-Ø (min.) Görgők-Ø (max.) Hengerelési vastagság (max.): Acéllemez Nemesacél Alumínium/vörösréz Sárgaréz Arany/ezüst/ónlemez Legördítőhenger-Ø Lemezvastagság (max.) Élhajlítóteljesítmény (max.): Alumínium/vörösréz Acéllemez körhajlítás 1016 mm 42 mm korlátlan 1 mm 0,5 mm 1,5 mm 1 mm 1,5 mm 42 mm élhajlítás 2,5 mm* 1,5 mm 1 mm Nagyméretű, állítható és könnyen kezelhető karok Elől és hátul kihúzható feltámasztókar a biztos anyagfelfektetéshez 3 az 1-ben Vágási kapacitás (max.) Méretek (H x Sz x M) Nettó tömeg Mellékelt tartozékok *nem alkalmazható a teljes megmunkálási szélességen vágás 1 mm 1420 x 565 x 790 mm 290 kg köszörült vágókés hajtósín szegmensek állítható hátsó ütközők elülső munkadarab felfekvőfelület Gépállvány Cikkszám Euro (ÁFA nélkül) Méretek (H x Sz x M): 1185 x 500 x 700 mm ,00 A gépek CE-szabvány szerint készülnek 171

20 quantum S 91 G/quantum S 121 G Könnyű szalagfűrész fémmegmunkáláshoz, forgatható fűrészkerettel gérvágáshoz, építkezéseken ideális Állítható 3 pontos, golyóscsapágyas fűrészszalag megvezetés Három sebességfokozat a széleskörű felhasználhatóságért S 121 G automatikus végálláskapcsolóval a fűrészelési folyamat végeztével Fűrészkeret ban forgatható a szögvágások megvalósítása érdekében Jól leolvasható szögskála a pontos beállításhoz S 121 G gyorsszorítású gépsatuval szerelve Az előtolás rugó feszítésével állítható Fűrészszalag feszítés az elülső oldalon kézikerékkel állítható Anyagütköző S 121 G praktikus gépállvánnyal Ábra: S 91 G Ábra: S 121 G Modell quantum S 91 G quantum S 121 G Cikkszám EURO (ÁFA nélkül) 249,00 339,00 Elektromos bemenet Motorteljesítmény 400 W 230 V ~50 Hz 550 W 230 V ~50 Hz Vágástartomány Köranyag max. 0 Ø 90 mm Ø 115 mm Téglalap max x 130 mm 100 x 150 mm Köranyag max. 45 Ø 65 mm Ø 100 mm Téglalap max x 50 mm 85 x 65 mm Általános adatok Fűrészkeret emelése manuális manuális Előtolás rugó ellenében rugó ellenében Fűrészszalag sebessége 20/29/50 m/perc 21/31/54 m/perc Fűrészszalag mérete 1300 x 12,7 x 0,5 mm 1638 x 13 x 0,65 mm Méretek Hossz 730 mm 950 mm Szélesség anyagütköző nélkül 270 mm 550 mm Szélesség anyagütközővel 430 mm 620 mm Magasság a fűrészkeret alsó végállásában 450 mm 1060 mm Magasság a fűrészkeret felső helyzetben 650 mm 1430 mm Nettó tömeg 26 kg 56 kg Mellékelt tartozékok Bi-metál fűrészszalag Bi-metál fűrészszalag anyagütköző anyagütköző gépállvány HSS Bi-metál M 42 fűrészszalagok Csúcsteljesítményű fűrészszalagok Fogak edzett, kopásálló, nagy teljesítményű gyorsacélból Szalagtest ötvözött acélból, anyagfáradásálló Kopásálló Nagy vágási pontosság Fogszám ZpZ ,00 (S 91 G) Fogszög 0 Fogszám ZpZ ,00 (S 121 G) Fogszög 0 Fogszám 6-10 ZpZ ,00 (S 121 G) Fogszög 0 Anyag Fogszám 6 ZpZ ,00 (S 121 G) Fogszög 10 Anyag Jelmagyarázat a 102. oldalon 172

21 quantum S 181 Robosztus szalagfűrészgép fémmegmunkáláshoz, fokozatmentes hidraulikus előtolással S 181 Meggyőző érvek Kezelőbarát biztonsági kapcsoló IP 54 védelemmel, alacsonyfeszültségű leoldóval Négy sebesség a könnyen kezelhető ékszíjas hajtóműnek köszönhetően Nagy kerekek és ergonómikus kialakítású fogantyú a könnyű és problémamentes mozgatás érdekében Stabil öntvénykivitel Automatikus végálláskapcsoló Csekély zajemissziójú üzemelés Forgácskefe Fokozatmentes fűrészkeret leengedés (előtolás) hidraulikus hengerrel 3 pontos hosszú élettartamú és könnyen állítható golyóscsapágyas fűrészszalag vezetés Hűtőfolyadék berendezés szériatartozék Darabolás Modell quantum S 181 Cikkszám EURO (ÁFA nélkül) 1.090,00 Elektromos bemenet Vágástartomány Köranyag max. 0 Téglalap max. 0 Köranyag max. 45 Téglalap max. 45 Általános adatok Fűrészkeret emelése Előtolás Fűrészszalag sebessége Fűrészszalag mérete Méretek Hossz Szélesség anyagütköző nélkül Szélesség anyagütközővel Magasság a fűrészkeret alsó végállásában Magasság a fűrészkeret felső helyzetében Nettó tömeg Mellékelt tartozékok 750 W 400 V ~50 Hz Ø 178 mm 178 x 240/50 x 300 mm Ø 110 mm 170 x 110 mm manuális fokozatmentesen beállítható 21/33,5/45/50 m/perc 2362 x 19 x 0,9 mm 1295 mm 450 mm 600 mm 1060 mm 1550 mm 130 kg Bi-metál fűrészszalag gépalépítmény anyagütköző hűtőfolyadék berendezés Gyorsszorítású gépsatu 0-45 szögben fordítható szorítópofákkal HSS Bi-metál M 42 fűrészszalagok Cikkszám EURO (ÁFA nélkül) Csúcsteljesítményű fűrészszalagok Fogak edzett, kopásálló, nagy teljesítményű gyorsacélból Szalagtest ötvözött, fáradásálló acélból Kopásálló Nagy vágási pontosság Fogszám 6-10 fog/coll; Fogszög ,00 Fogszám 5-8 fog/coll; Fogszög ,00 Anyag Fogszám 5-8 fog/coll; Fogszög ,00 Anyag Jelmagyarázat a 102. oldalon A gépek CE-szabvány szerint készülnek 173

22 quantum QSM 150/QSM 175/QSM 200 quantum kettősköszörű, minőségi termék, kitűnő ár-érték arány QSM-széria Opcionális kiegészítők Robosztus, minőségi kettősköszörűgép professzionális fémmegmunkáláshoz Nehéz, hosszú élettartamú kivitel, karbantartásmentes motorral Alumínium öntvény ház A kiegyensúlyozott rotornak és minőségi golyóscsapágyaknak köszönhetően hosszú élettartam és nyugodt járás Védőplexi mindkét korong előtt, amely csökkenti a szikrakirepülést Stabil, állítható munkadarabasztal Két univerzális köszörűkoronggal Fali konzol hűtőfolyadék tartállyal Méretek H x Sz x M: 332 x 300 x 230 mm Cikksz ,00 EURO (ÁFA nélkül) 1 Gépláb 1 Méretek (H x Sz x M): 320 x 270 x 820 mm Cikksz ,00 EURO (ÁFA nélkül) SSM gépláb 2 Polcokkal és hűtőfolyadék tartállyal Méretek (H x Sz x M): 345 x 300 x 785 mm Cikksz ,00 EURO (ÁFA nélkül) 2 Ábra: QSM 175 K 36 Modell quantum QSM 150 quantum QSM 175 quantum QSM 200 Cikkszám EURO (ÁFA nélkül) 89,00 99,00 109,00 Elektromos bemenet Motorteljesítmény 450 W 230 V ~50 Hz 450 W 230 V ~50 Hz 450 W 230 V ~50 Hz Köszörűkorong Méretek Ø 150 x 20 Ø16 mm Ø 175 x 20 Ø32 mm Ø 200 x 25Ø32 mm Fordulatszám 2850 f/p 2850 f/p 2850 f/p Méretek Mag. x hossz x szélesség 200 x 410 x 295 mm 220 x 420 x 300 mm 245 x 450 x 330 mm Nettó tömeg 12 kg 14 kg 16 kg Mellékelt tartozékok K 80 csiszolókorong normál korund, finom K 36 csiszolókorong normál korund, durva K 63 normál korund, durva Ø 150 x 20 Ø 16 mm ,00 Ø 175 x 20 Ø 32 mm ,00 Ø 200 x 25 Ø 32 mm ,00 K 80 normál korund, finom K 80 Ø 150 x 20 Ø 16 mm ,00 Ø 175 x 20 Ø 32 mm ,00 Ø 200 x 25 Ø 32 mm ,00 174

23 quantum TS 305 Tányéros csiszológép fémmegmunkáláshoz TS 305 Meggyőző érvek Sokoldalú felhasználhatóság Nagyoló-, finom- és alakcsiszolási műveletekhez Elszívócsonkkal ellátva, melyhez elszívóberendezést lehet csatlakozatni Csiszolóasztal ± 45 -ban billenthető Szériakivitelben ± 60 -ban beállítható gérütközővel Stabil és biztos géptest Kiegyensúlyozott alumínium köszörűtányér a nyugodt futásért Nagyteljesítményű motor Öntapadós köszörűkorong, nagyon jól tapad ugyanakkor könnyen kicserélhető Teszt eredmény: Nagyon jó Nyugodt járású, erős, sokoldalú és rendkívül stabil: A quantum TS 305 a műhelyek gyakran használt gépei közé fog tartozni. Heimwerker teszt Elszívócsonkkal ellátva, melyhez elszívóberendezést lehet csatlakozatni Névleges belső átmérő ±40 mm Névleges külső átmérő ±52 mm Szériakivitrelben ±60 -ban beállítható gérütközővel Csiszolóasztal ±45 -ban billethető Modell quantum TS 305 Cikkszám EURO (ÁFA nélkül) 179,00 Elektromos bemenet Motorteljesítmény 900 W 230 V ~50 Hz Általános adatok Csiszolótányér átmérője 305 mm Fordulatszám 1420 f/p Asztalméret 155 x 440 mm Szögütköző állítása ±45 Méretek Hossz x szélesség x magasság 360 x 440 x 400 mm Nettó tömeg 30 kg Mellékelt tartozékok állítható szögütköző öntapadós csiszolótányér Tapadóalátét 5 - ös csomag szemcseméret Kiegészítők Cikkszám Euro (ÁFA nélkül) Tapadóalátét (tépőzáras) ,90 Csiszolókorong-tépőzárral Szemcseméret 40* ,90 Szemcseméret 60* ,90 Szemcseméret 80* ,90 Szemcseméret 100* ,90 Szemcseméret 120* ,90 Szemcseméret 150* ,90 *Csomagolási egység: 5 db. Az árak 5 db-ra vonatkoznak. Köszörülés A gépek CE-szabvány szerint készülnek 175

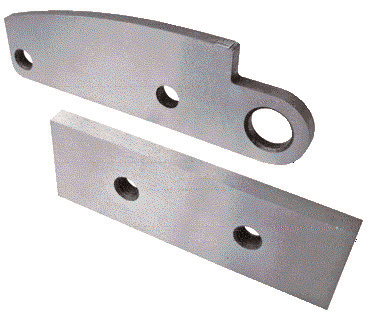

24 quantum FP 30/quantum BM 3 quantum FP 30 lemezhajlító - univerzálisan alkalmazható quantum FP 30 lemezhajlítógép lemezek hajlításához és élhajlításához Kivehető hajlítópofa szegmensek A hajlítópofa kényelmesen mozgatható a fogantyú segítségével Satuban történő alkalmazásra FP 30 Kivehető hajlítószegmens darabok 150 mm / 75 mm / 50 mm / 25 mm Ábra: FP 30 élhajlítógép opcionális WBS tel FP 30 Nagyértékű, minőségi hajlítópofa Modell quantum FP 30 Cikkszám EURO (ÁFA nélkül) 119,00 Anyagszélesség (max.) Lemezvastagság (max.) 320 mm 2,5 mm Élhajlítási teljesítmény (max.) Alumínium/vörösréz 300 x 2 mm Acéllemez 300 x 1 mm Nettó tömeg 10 kg quantum BM 3 három-hengeres hengerítő - univerzálisan alkalmazható quantum BM 3 hengerítő huzalok, csövek és lemezek hajlítására és hengerítésére Köszörült hajlítógörgők Csapágyazott acél oldalpofák (önkenő) Két kivehető legördítőhenger Külön beállítási lehetőség az anyagvastagsághoz és hajlítórádiuszhoz Satuban történő alkalmazásra Stabil felfekvő felület BM 3 Huzalok, csövek és lemezek hajlítására és hengerítésére Ø mm Ábra: BM 3 hengerítőgép opcionális WBS tel BM 3 Beállítócsavarok skálabeosztással az anyagvastagsághoz Köszörült hajlítógörgők i Információ a WBS-ről a 177. oldalon Modell quantum BM 3 Cikkszám EURO (ÁFA nélkül) 129,00 Anyagszélesség (max.) Hajlítás-Ø (min.) Hajlítás-Ø (max.) Nettó tömeg 310 mm 35 mm korlátlan 10 kg Hengerelési vastagság (max.) Acéllemez 1 mm Nemesacél 1 mm Alumínium/vörösréz 2 mm Sárgaréz 1 mm Arany/ezüst/ónlemez 2 mm Keskeny szélességnél 3 mm Huzalnál 1-5 mm Legördítőhenger-Ø 30 mm 176

25 quantum WBS 135 Minőségi asztali satu pedállal a gyors és biztonságos pillanatszorításhoz WBS 135 Opcionális kiegészítő készlet Az asztali satu hátrafelé nyílik Utánállítható fecskafarok vezeték a maximális párhuzamot biztosítja A szélesre nyíló satu a munkadarab biztos befogását garantálja Bemunkált mérőskála Hosszú élettartam a gömbgrafitos, 500 Nm/mm 2 erősségű öntvénynek köszönhetően A tartozékként szállított szorítópofákkal bármilyen munkadarab és anyag pontosan és biztonságosan befogható A keresztirányú prizma gyárilag be van építve a pofákba Tartalma: Lemezolló, késpofa Hajlítópofák, szorítópofák Élhajlítópofák Cikkszám: ,00 EURO (ÁFA nélkül) Az oldalra kilógó szorítópofákkal rudak és csövek is problémamentesen befoghatók függőlegesen is A szorítópofák könnyen és gyorsan cserélhetők Az anyag vágásához a pedál vagy a szorítókar használható A munkadarab lábpedállal előszorítható, így mindkét kéz szabaddá válik Modell WBS 135 Cikkszám EURO (ÁFA nélkül) 249,00 A hajlítópofa készlettel 5 mm vastagságig tömör anyagok, vagy 6-12 mm átmérőig lágy rézcső is hajlítható Pofa szélessége Pofa mélysége az alsó részig (a) Pofa mélysége az orsóig (s) Alkatrész tömege (max.) Befogási hézag pedálnál (max.) Nyitási hossz (max.) Munkapad vastagsága (max.) Nettó tömeg Mellékelt tartozékok 2 db sima pofa 2 db bordázott pofa 1 db prizmás pofa 2 db puha alumínium pofa s a 135 mm 100 mm 60 mm 50 kg 45 mm 195 mm 40 mm 26 kg A kiegészítő élhajlító pofákkal max. 200 mm anyagszélességig élhajlítás is végezhető Befogás A gépek CE-szabvány szerint készülnek 177

26 quantum PS 125/quantum PS 150/quantum PS 300 quantum karos lemezvágó olló, minőségi termék kisiparosok számára PS 125 PS 150 PS 300 Lemezek és lemezprofilok vágására Stabil vágótest Ergonomikusan jó vágási geometria Könnyű vágás a teljes vágáshosszon Kiegészítő átvezető furat a penge alatt a köranyagok pontos vágásához Masszív, jó fogású kézikar Minőségi pengék Beállítható munkadarab tartó a vízszintes befogás érdekében Erős rugó a kar önműködő visszaállítása érdekében Furatokkal ellátott lábazat a stabil rögzítés érdekében Meggyőző érvek Minőségi penge hosszú élettertammal Beállítható munkadarab tartó Kiegészítő átvezető furat a késben a köranyagok pontos vágásához Ø 10 mm-ig Erős rugó a kar önműködő visszaállítása érdekében Modell quantum PS 125 quantum PS 150 quantum PS 300 Cikkszám EURO (ÁFA nélkül) 99,00 139,00 199,00 Vágási kapacitás Köranyag Ø 10 mm Ø 10 mm Ø 10 mm Anyaghossz 125 mm 150 mm 300 mm Anyagvastagság 4 mm 5 mm 4 mm Nettó tömeg 10 kg 12 kg 25 kg Kiegészítő késkészlet, 2 részes Cikkszám Euro (ÁFA nélkül) PS 125-höz ,00 PS 150-hez ,00 PS 300-hoz ,00 178

27 quantum DDP1/quantum DDP2/quantum DDP3 Precíziós karos nyomóprés robusztus és masszív kialakítással. Ideális üzemek és javítóműhelyek számára DDP 1 DDP 2 DDP 3 Ideális csapágyak, tüskék, orsók, stiftek be- és kinyomására Masszív konstrukció Minőségi szürkeöntvényből készült test Széles tartományban állítható emelőrúd 4 helyzetbe állítható alaplap Munkapadra rögzíthető 3 különböző méretben Préselés Modell DDP 1 DDP 2 DDP 3 Cikkszám EURO (ÁFA nélkül) 65,00 125,00 195,00 Munkadarab magassága max. 123 mm 195 mm 310 mm Kinyúlás 95 mm 135 mm 160 mm Méretek Hossz x szélesség x magasság 270 x 130 x 325 mm 430 x 175 x 445 mm 455 x 205 x 575 mm Tüske mérete (H x Sz x M) 25 x 25 x 245 mm 31 x 31 x 336 mm 40 x 40 x 455 mm Tömeg 16 kg 38 kg 67 kg Mellékelt tartozékok nyomókar 4 lépésben beállítható helyzetű alaplap Erőkifejtés DDP 1 DDP 2 DDP 3 Húzóerő F1 392,4 N 490,5 N 589 N 392,4 N 490,5 N 589 N 392,4 N 490,5 N 589 N (40 kg) (50 kg) (60 Kg) (40 kg) (50 kg) (60 Kg) (40 kg) (50 kg) (60 Kg) Nyomókar hossza S1 305 mm 405 mm 540 mm 7480 N 9350 N N 8364 N N N 7705 N 9632 N N Nyomóerő F2 (763 Kg) (935 kg) (1143 kg) (853 kg) (1065 kg) (1280 kg) (786 kg) (982 kg) (1179 kg) A gépek CE-szabvány szerint készülnek 179
