1 Szélessávú Hírközlés és Villamosságtan Tanszék Űrkutató Csoport Szabó József AMSAT együttműködés P3A-tól P3E-ig. Űrtechnológia Budapest, április 24.

2 Űrtechnológia április 24. AMSAT együttműködés P3A-tól P3E-ig. / 2 Berendezések AMSAT műholdakon P3A BCR 1980, Arian1 L2 P3B / AO-10 BCR 1983, Arian1 P3C / AO-13 BCR 1988, Arian4 P3D / AO-40 BCR 1996, Arian5 RF-Monitor P3E BCR 201?,? BAT-Monitor

3 Űrtechnológia április 24. AMSAT együttműködés P3A-tól P3E-ig. / 3 HEO pálya (AMSAT DL)

4 Űrtechnológia április 24. AMSAT együttműködés P3A-tól P3E-ig. / km Látószög és időzítés a pályán 25N 30W 25N 170W 0 fok 40 fok -40 fok 100 fok -100 fok 57N 140E 57N 20E 655,5 perc = 10 óra 55 perc

5 Űrtechnológia április 24. AMSAT együttműködés P3A-tól P3E-ig. / 5 Főbb egységek IHU (Internal Housekeeping Unit) 64 csatornás analóg telemetria, parancs dekóder, mikroproceszor (COSMAC), 16kbyte RAM COMMUNICATION 70cm -es és 2m-es átjátszó, földközeli és földtávoli antenna, antennakapcsoló Propulsion ACS (Attitude Control System) föld érzékelő, napérzékelő, 3db tekercs BCR (Battery Charge Regulator) Hideg tartalékolt akumulátorok, szeparációs kapcsoló, 6 db napelem

6 Űrtechnológia április 24. AMSAT együttműködés P3A-tól P3E-ig. / 6 Főbb egységek Kommunikáció Energiaellátó Rendszer Adatgyűjtő sz.gép Hajtómű Orientáció

7 Űrtechnológia április 24. AMSAT együttműködés P3A-tól P3E-ig. / 7 Alkatrész választás (80-as évek technológiája) Autóiparban alkalmazott alkatrészek (mechanikus és termikus igénybevételi hasonlóság) Integrált áramkörök Műveleti erősítők és komparátorok (újdonság: egy tápfeszültség) CMOS digitális áramkörök (újdonság: kis fogyasztás) Diszkrét alkatrészek: Gyorskapcsoló teljesítmény tranzisztorok Gyorskapcsoló diódák (t rr = nsec) Ferritek (B max = 0.2 Tesla, 50 khz) Kerámia kondenzátorok Elektrolit kondenzátorok (kiöntés)

8 Űrtechnológia április 24. AMSAT együttműködés P3A-tól P3E-ig. / 8 Szárnyak nyílászsöge a sugárzás egyenletességére optimalizált 2 oldalas lyukgalvanizált NYÁK Profil keretek, NYÁK síkja párhuzamos a platformmal Kiöntés ECCOFOAM habbal Konstrukció

9 Űrtechnológia április 24. AMSAT együttműködés P3A-tól P3E-ig. / 9 Blokkvázlat, speciális áramkörök Hideg tartalékolt feszültség csökkentő végfokozat (hiba esetén IHU átkapcsol) Napelem és akkumulátor referencia (IHU vezérelt tárolók és R-2R DAC) 10V PS tranzisztor meghajtás (kapcsolóüzemű áramgenerátor) Busz védelem (olvadó biztosító) Galvanikusan leválasztott árammérés

10 Űrtechnológia április 24. AMSAT együttműködés P3A-tól P3E-ig. / 10 BCR blokkvázlata BCR1 BCR2 10V DC-DC A.BAT M.BAT SAref BAT ref IHU Relay Drive

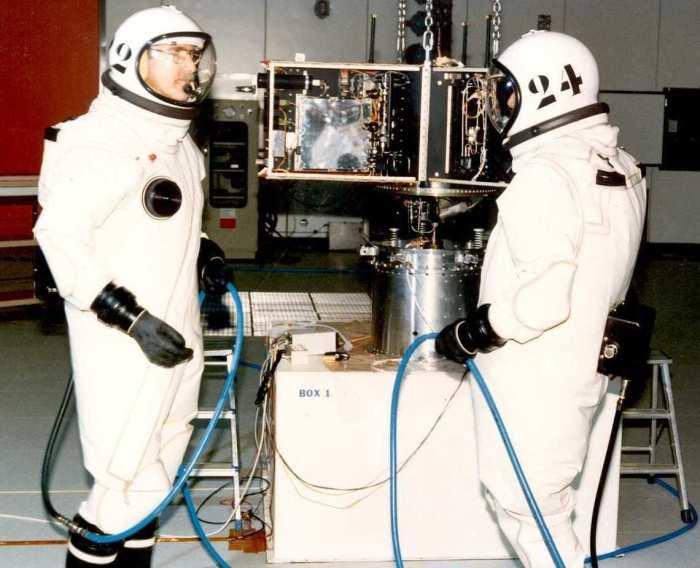

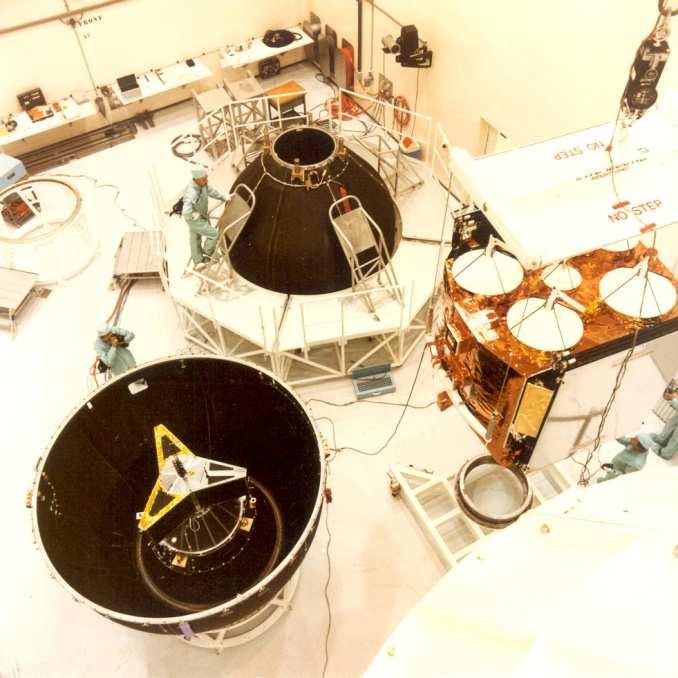

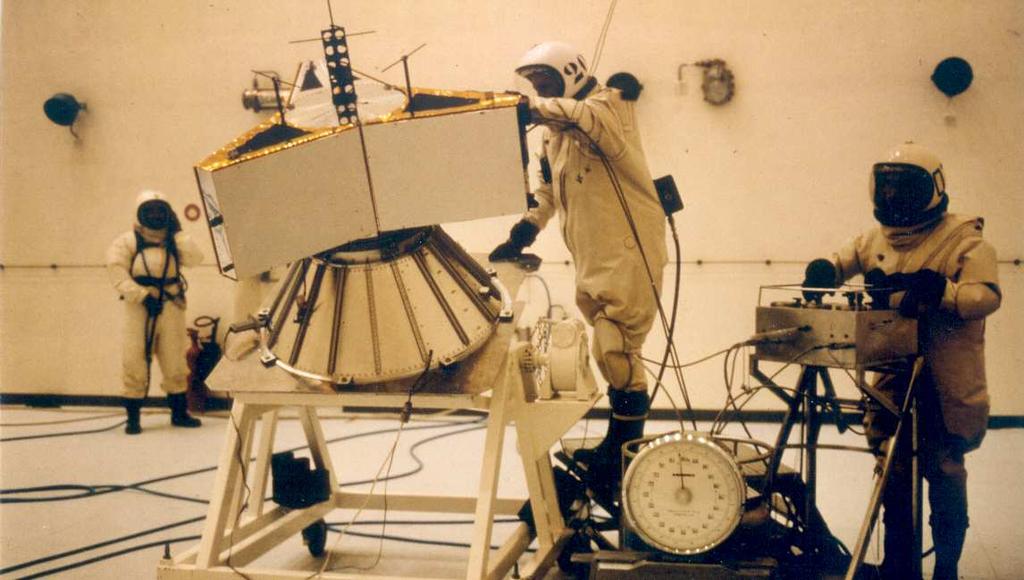

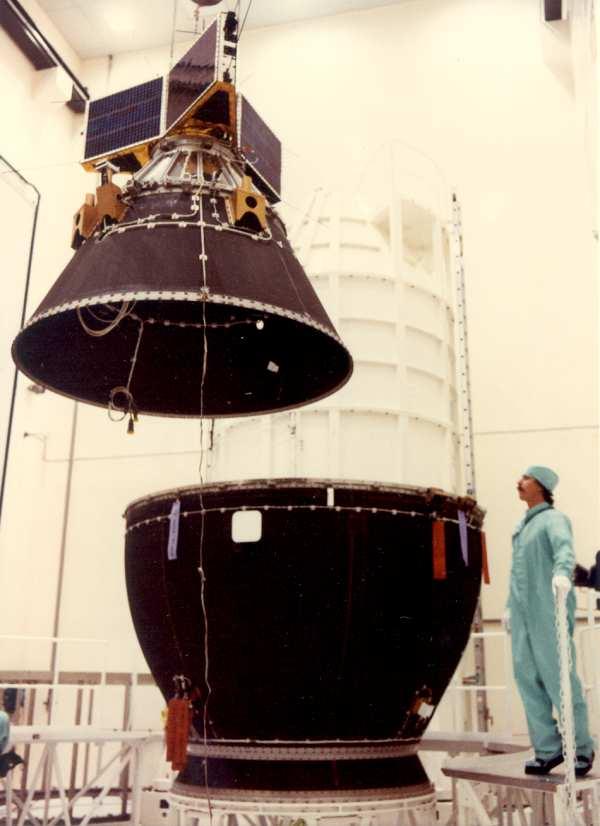

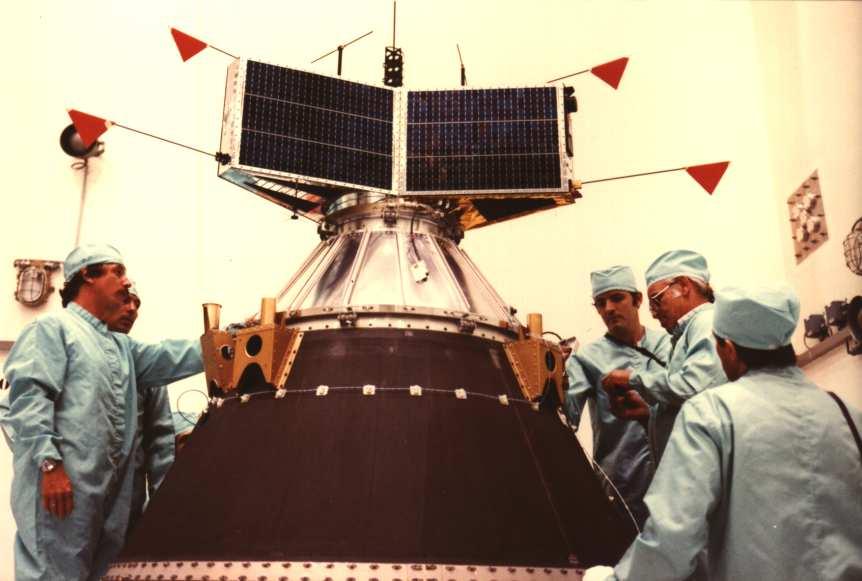

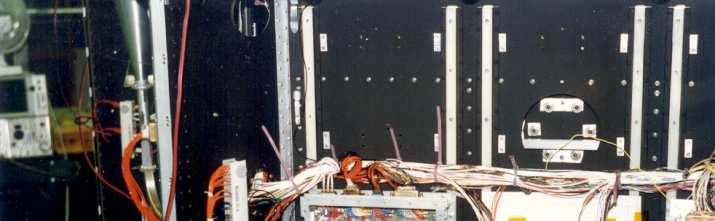

11 Űrtechnológia április 24. AMSAT együttműködés P3A-tól P3E-ig. / 11 P3A, B, C képek

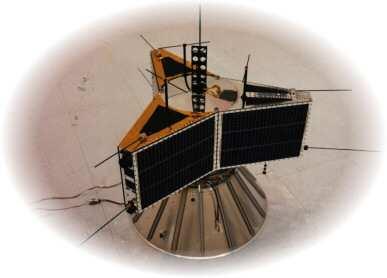

12 Űrtechnológia április 24. AMSAT együttműködés P3A-tól P3E-ig. / 12 P3A 1980 P3B 1983 P3C 1988

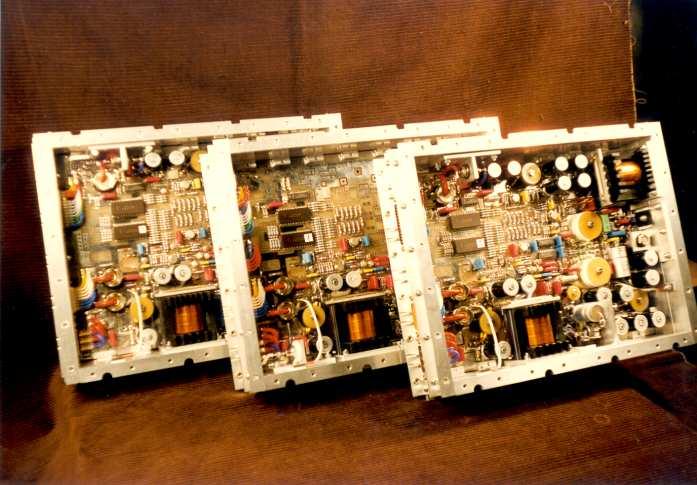

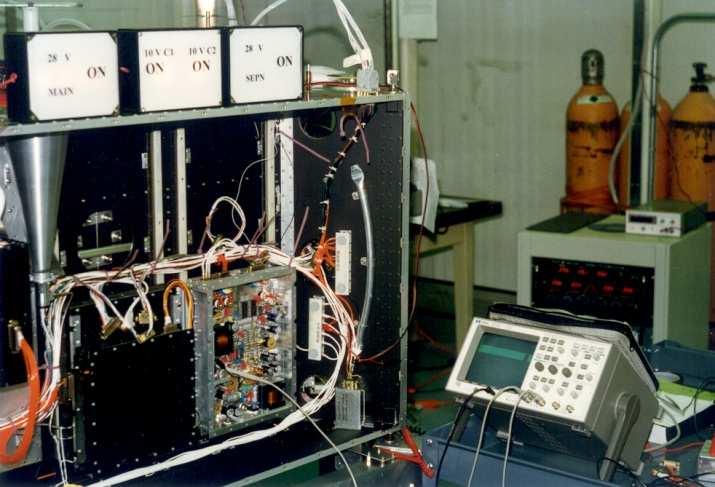

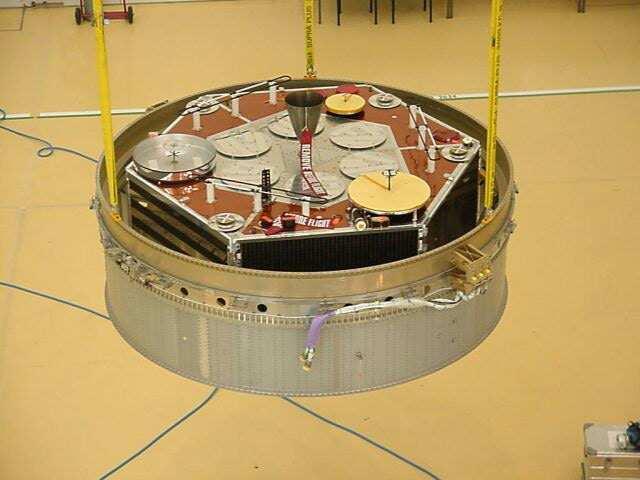

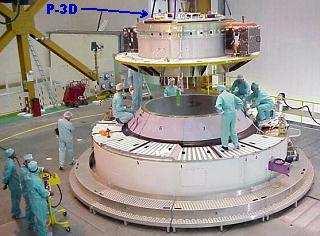

13 Űrtechnológia április 24. AMSAT együttműködés P3A-tól P3E-ig. / 13 P3D BCR 6 db napelemtábla összteljesítmény 750W 3 db melegtartalékolt BCR (300/300/150 W) 2 db melegtartalékolt 10V PS (50/150W) Vezérlés megegyezik a korábbi P3A, B, C BCR elvekkel Teljesítmény MOSFET kapcsolók (tantál lapkákkal védett)

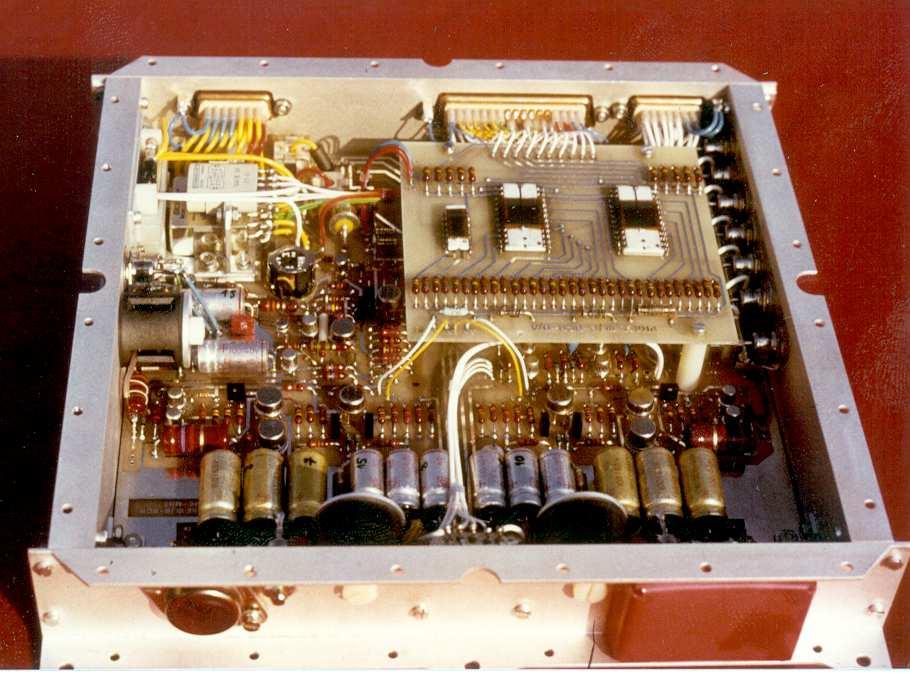

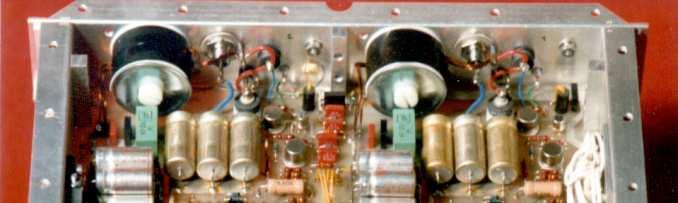

14 Űrtechnológia április 24. AMSAT együttműködés P3A-tól P3E-ig. / 14 P3A, P3B, P3C BCR-ek

15 Űrtechnológia április 24. AMSAT együttműködés P3A-tól P3E-ig. / 15 P3D BCR rendszer SA1 SA6 SA4 SA5 SA2 SA3 BCR BCR BCR From/to on-board computer TM/TC TM/TC +10V-C BUS TM/TC +10V-C BCR1 BOX BCR2 BOX BCR3 BOX +10V-C1 +10V-C2 S/C BUS +22V Key to the signs used: Umbilical conn. Battery Main Battery Aux TM/TC Telemetry / Telecommand

16 Űrtechnológia április 24. AMSAT együttműködés P3A-tól P3E-ig. / 16 P3E technológia és tartalék akkumulátor SMD technológia Vezérlés CANDO eszközzel (CAN busz) Napelemek Σ 100W Tartalék akkumulátor beépített cella monitor Teljesítmény PFET

17 Űrtechnológia április 24. AMSAT együttműködés P3A-tól P3E-ig. / 17 SA P3E BCR Blokkvázlat EO9-D DC37S Solar Arrays Temp Sens J? Solar Array 1 Solar Array 5 Solar Array 1 Solar Array 5 Solar Array 2 Solar Array 6 Solar Array 2 Solar Array 6 Solar Array 3 External Supply Solar Array 3 BUS+14V Solar Array 4 BUS+14V Solar Array 4 BUS+14V BUS+14V T-Sol1-In T-Sol1- T-Top-In T-Sol3-In T-Top- T-Sol3- T-Bottom-In T-Sol5-In T-Bottom- T-Sol5- T-Wall2-In T-Nut-Arm3-In T-Wall2- T-Nut-Arm3- AN0 AN1 AN2 AN3 AN4 AN5 CANL CANH OUT11 OUT10 OUT9 OUT8 OUT7 OUT6 OUT5 OUT4 OUT3 OUT2 OUT1 OUT0 IN7 IN6 IN5 IN4 IN3 IN2 IN1 IN0 EB USER0 USER1 USER2 USER3 USER4 SW14V SW14V CON40 CAN VCC OUT8 OUT9 OUT10 C1 100n IC1 74HC138 A B C G1 G2A G2B Y0 15 Y1 14 Y2 13 Y3 12 Y4 11 Y5 10 Y6 9 Y7 7 AUXILIARY-PS 800 SA-SUM +10V +16V BUS+14V -8V AUX-P3E.SCH STRS-0 STRS-1 STRS-2 STRS-3 STRS-4 STRS-5 STRS-6 STRS-7 CTR1 1:200 D1 BYW CTR5 1:200 D5 BYW CTR2 1:200 D2 BYW CTR6 1:200 D6 BYW CTR3 1:200 D3 BYW CTR4 1:200 D4 BYW D7 BYW V +10V -8V R CTR7 1: SA & BAT references BAT-REF IN0 SA-REF IN1 IN2 IN3 IN4 IN5 IN6 IN7 STRS-4 STRS-5 STR SA-BAT-R.SCH Ammeter 400 C-ABAT-DCH IN0 C-ABAT-CH IN1 C-MBAT-DCH IN2 C-MBAT-CH IN3 C-BUS STRS-1 C-BCR STR C-OUT C-SA-SUM C-SA4 C-SA1 C-SA5 C-SA2 C-SA6 C-SA3 AMMETER.SCH +10V -8V Temperature meter 500 T-ABAT-In IN0 T-MBAT-In IN1 T-Sol1-In IN2 T-Top-In IN3 T-Sol3-In STRS-2 T-Bottom-In STR T-Sol5-In T-OUT T-Wall2-In T-Nut-Arm3-In T-BCR-In TH-METER.SCH THL OUT11 STRS-0 BCR1 IN-1 SA-REF BAT-REF BCR-OSC1 BCR1.SCH BCR2 IN-2 SA-REF BAT-REF BCR-OSC2 BCR2.SCH OUT0 OUT1 OUT2 OUT3 OUT4 OUT5 OUT6 OUT7 STRS-4 STRS-5 OUT11 OUT0 OUT1 OUT2 OUT3 STRS-1 OUT11 AN2 +10V -8V T-MBAT-In T-ABAT-In OUT0 OUT1 OUT2 OUT3 STRS-2 OUT11 AN3 100 OUT OUT-2 OUT0 OUT1 OUT2 OUT3 R? R C? C 1 2 CTR8 1:1000 CTR9 1:1000 Voltmeter 700 BUS+14V BCR-OSC2 BCR-OSC1 BCR-OSC2 BUS+14V +16V BCR-OSC1 +10V SA-REF BAT-REF SA-REF -8V SA-SUM BAT-REF SA-SUM OUT0 OUT1 OUT2 OUT3 STRS-3 STR AN IN0 IN1 IN2 IN3 STRS-3 STR AN-4 V-METER.SCH IC2 74HC165 SER A B C D E F G H QH 9 CLK QH 7 INH SH/LD IC3 74HC165 SER A B C D E F G H QH 9 CLK QH 7 INH SH/LD 3 IC4A 74HC IC4D 74HC IC4B 74HC00 CTR10 1:500 CTR12 1: V +10V -8V CTR11 1:500 CTR13 1: V OUT0 OUT1 OUT2 OUT3 OUT4 STRS-6 OUT11 +16V -8V AN5 IC4C 74HC00 8 Relay drive +10V SW-MBAT+14V SW-ABAT+14V 600 SA-SUM IN-1 IN-2 IN0 IN1 IN2 IN3 IN4 STRS-6 STR ABAT+14V MBAT+14V RELAYDRV.SCH E09-B DE9S Main-Bat 14V MBAT+14V 1 6 MBAT+14V MBAT+14V T-MBAT-In T-MBAT- ABAT+14V MONITOR+16V ABAT+14V ABAT+14V T-ABAT-In T-ABAT- MONITOR-8V MONITOR- ABAT-DAT U-ABAT-In ABAT-CLK M. BAT Technical University of Budapest Dept. of Microwave Telecommunications Space Research Group H-1111 Budapest, Hungary Goldmann Gy. ter 3. Title P3E BCR Box E09 Size Document Number REV B E /P3E.SCH/ SzJ Date: January 1, 1997 Sheet 1 of E09-C DE15S AUX-Bat 14V A.BAT

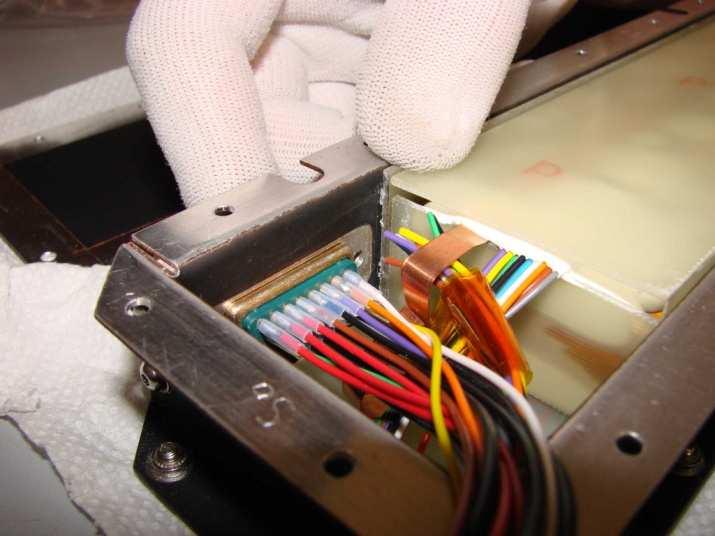

18 Űrtechnológia április 24. AMSAT együttműködés P3A-tól P3E-ig. / 18 P3E BCR

19 Űrtechnológia április 24. AMSAT együttműködés P3A-tól P3E-ig. / 19 AMSAT anyaghoz kapcsolódó kérdések Mik az AMSAT műholdak fontosabb egységei? Milyen hordozó eszközzel és honnan bocsátották fel az AMSAT P3A, B, C, D és E műholdakat? Milyen végleges pályán keringett az AMSAT P3B rádióamatőr műhold, milyen lépésekben érte el és mi volt a kiválasztás a legfontosabb szempontja? Miben különbözik az AMSAT P3A, B, C, D és P3E rádióamatőr műholdak telemetria rendszere?
