1 Előadó: Masat-1, az első magyar műhold Dudás Levente HA7WEN okl. villamosmérnök A Masat-1 Kommunikációs Rendszeréért felelős vezető mérnök

2 Előzmények (kezdetek) Első Magyar - Lengyel űrkutatási diák konferencia CubeSat workshop CubeSat workshop Masat-1 CubeSat 2

3 Oktatási tevékenységek Diákműholdak (Express, ESEO, ESMO) Parabolarepülés CanSat, kólásdoboz méretű műhold Sounding rocket (REXUS/BEXUS) CubeSat műholdak Masat-1 CubeSat 3

4 A CubeSat szabvány ~40 elkészült pikoműhold Évente 5-10 küldetés indul Tipikus kísérletek: CMOS kamera RADFET GPS Antenna Kommunikációs rendszer Giroszkóp Dozimetriai mérések 1U Elsődleges célok: OKTATÁS Tapasztalatszerzés Koncepciók kipróbálása Masat-1 CubeSat 4

Kommunikációs rendszer Giroszkóp Dozimetriai mérések 1U Elsődleges

5 Rakéta adapterek P-POD (Poly-Picosatellite Orbital Deployer) T-POD (Tokyo Picosatellite Orbital Deployer) X-POD (experimental Push Out Deployer) SPL/Astrofein ISIPOD (ISIS) Masat-1 CubeSat 5

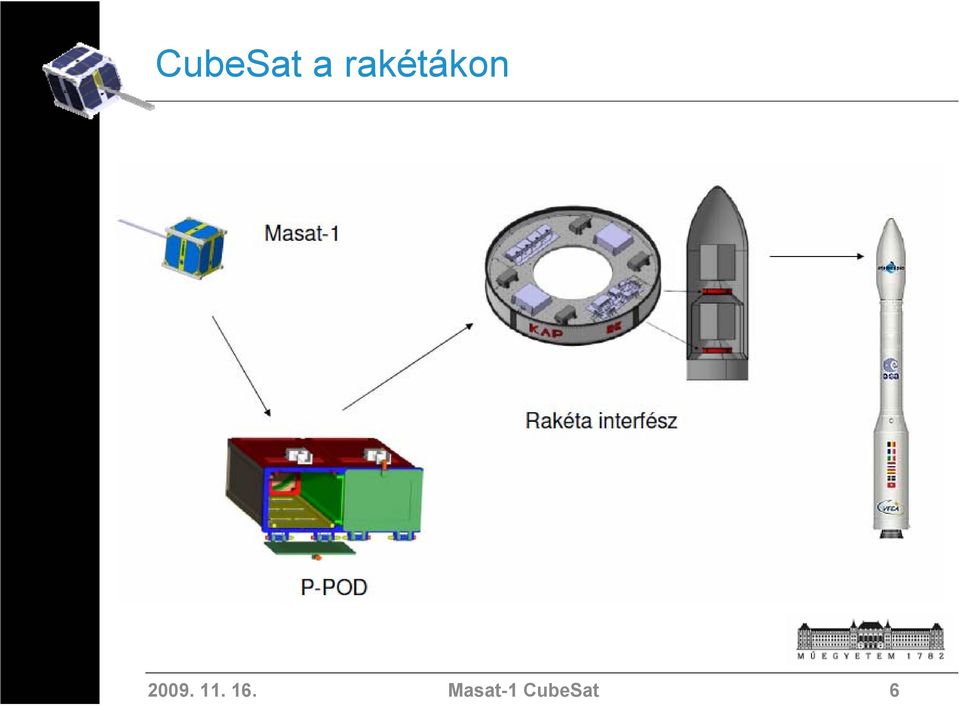

6 CubeSat a rakétákon Masat-1 CubeSat 6

7 Hordozóeszközök VEGA Kosmos-3M Rockot PSLV M-V Dnepr Falcon Masat-1 CubeSat 7

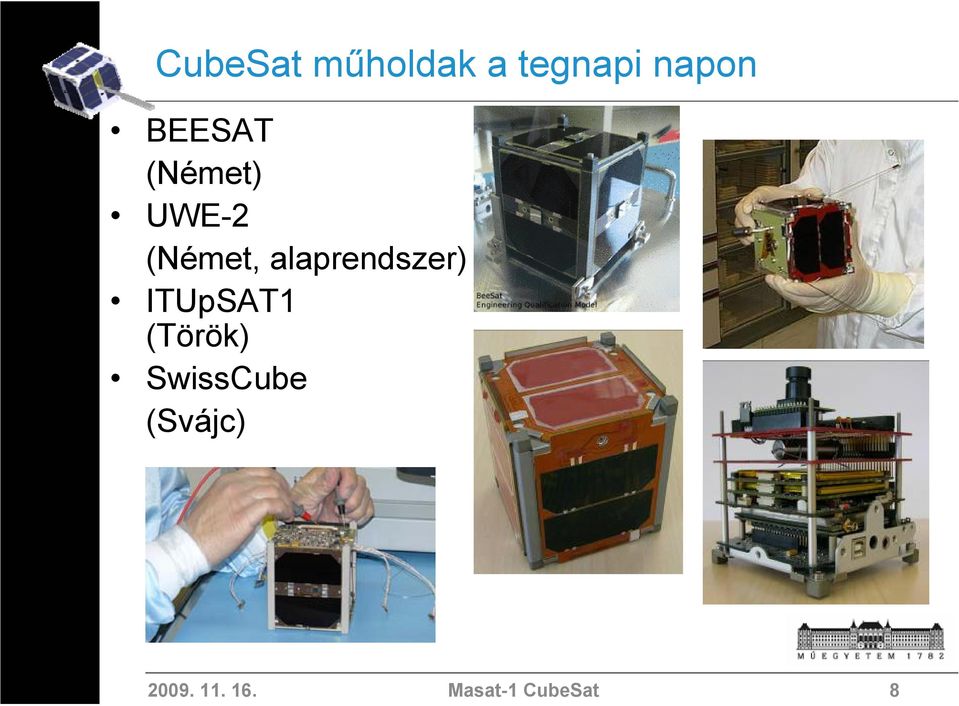

8 CubeSat műholdak a tegnapi napon BEESAT (Német) UWE-2 (Német, alaprendszer) ITUpSAT1 (Török) SwissCube (Svájc) Masat-1 CubeSat 8

9 CubeSat projekt a Műegyetemen Minimális siker: Repülő példány elkészítése A földi állomás megbízhatóan működjön 24 órában a hét 7 napján Közepes siker: Műhold telemetria jelének vétele, dekódolása Műhold vezérlése földi állomásról Teljes siker: Fél-aktív mágneses szabályozás működésének igazolása Masat-1 CubeSat 9

telemetria jelének vétele, dekódolása Műhold vezérlése földi állomásról Teljes

10 A Masat-1 pályája Optimális: km, napszinkron poláris pálya Fényviszonyok: napsütés: 64% árnyék: 36% Láthatóság a BME-ről (10 fokos eleváció fölött): Minimum: 1,38 perc Maximum: 8,62 perc Átlagosan: 6,80 perc 10 napra vetítve: 244,86 perc Masat-1 CubeSat 10

fokos eleváció fölött): Minimum: 1,38 perc Maximum: 8,62 perc

11 Masat-1 felépítése Masat-1 CubeSat 11

12 Masat-1 (Sztrip10) Masat-1 CubeSat 12

13 A Masat-1 alrendszerei Energiaellátó rendszer: 1..3 W bemenő teljesítmény Fedélzeti számítógép Kommunikációs rendszer Félaktív mágneses stabilizáló rendszer Masat-1 CubeSat 13

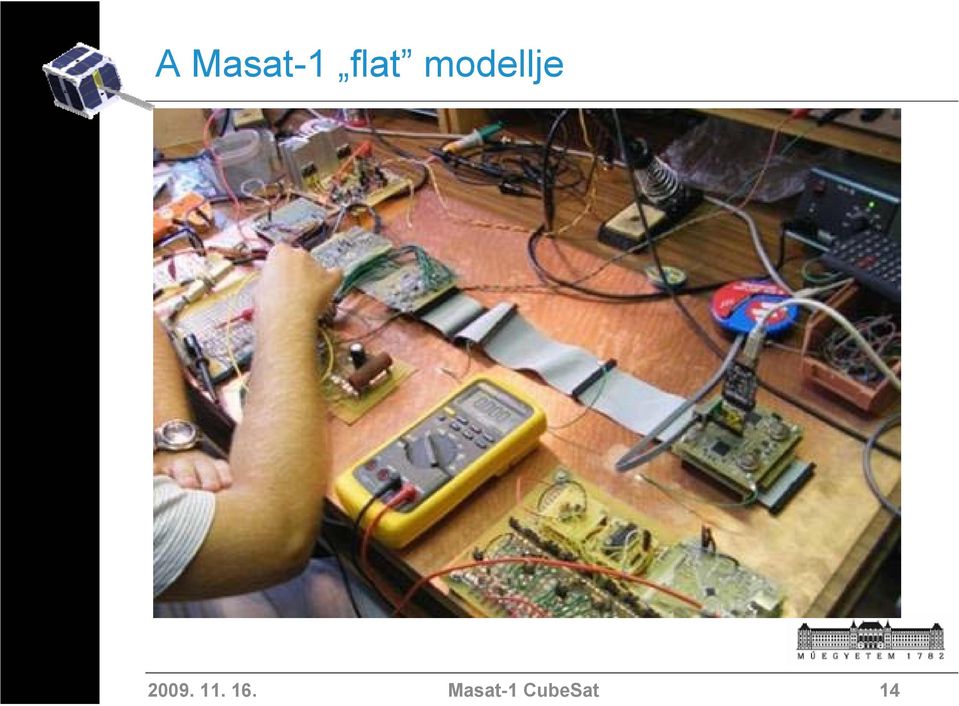

14 A Masat-1 flat modellje Masat-1 CubeSat 14

15 Masat-1 tesztek Masat-1 CubeSat 15

16 A kommunikációs rendszer hidegtartalékolt 2,5 szeres redundancia Masat-1 CubeSat 16

17 HA5MASAT Felmenő: 145 MHz, lejövő: 437 MHz Adatsebesség: 1200 bit/sec Moduláció: OOK, 2FSK Sávszélesség: 2,7 khz; 12 khz RF kimeneti teljesítmény: > 0,1 W Antenna: negyedhullámú monopól Doppler-hatás 437 MHz: km 90 fok 2000 km 10 fok 152 db szakaszcsillapítás Masat-1 CubeSat 17

teljesítmény: > 0,1 W Antenna: negyedhullámú monopól Doppler-hatás 437

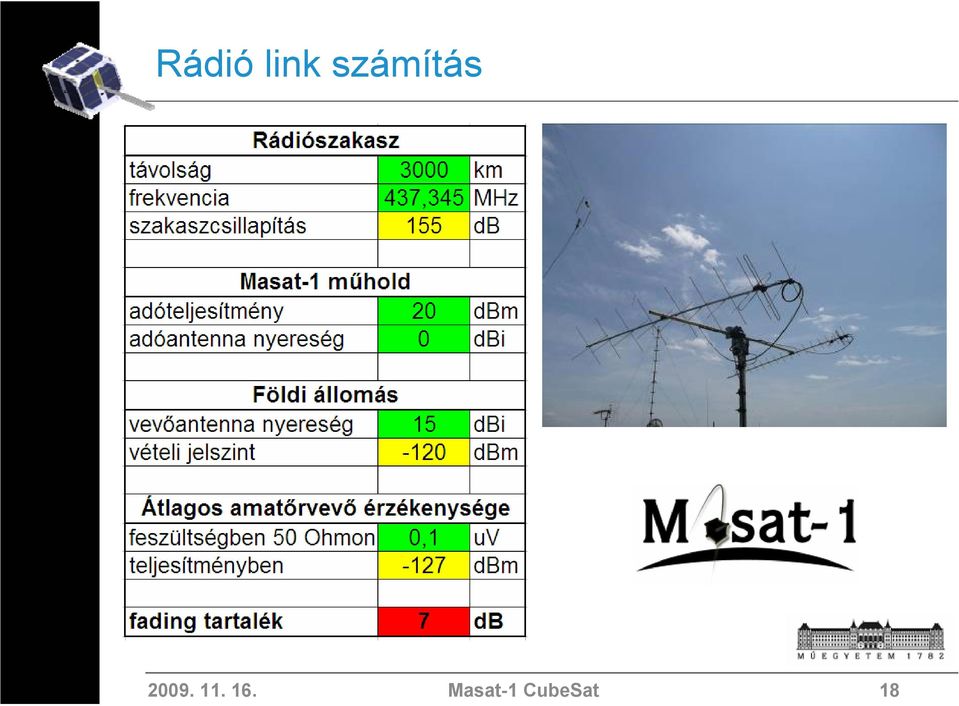

18 Rádió link számítás Masat-1 CubeSat 18

19 Antennák 2 m Yagi 70 cm helix Masat-1 CubeSat 19

20 A sikerhez kell egy vevőállomás is HA5MRC Antennapark a V2 épület tetején Saját fejlesztésű antennaforgató elektronika és Vezérlő szoftver: Doppler, antenna Masat-1 CubeSat Internet Budapest University of Technology and Economics BME Intranet Remote MCC Radio Amateur Station BME EET Gentoo Linux Webserver Linksys WRT54G DD-WRT v24 VPN Ubuntu 8.04 LTS Intel 3GHz Dual Core 2048 MB DDR2 500GB in RAID-1 GSS Ubuntu 8.04 LTS Intel 900MHz 1280 MB SDRAM 40GB BME MHT - MRC Ubuntu 8.04 LTS Windows XP SP3 Intel 3GHz Dual Core 2048 MB DDR2 GSS Ground Station Server MCC Mission Control Computer PDS Public Database Server PDS MCC Masat-1 CubeSat 20

hu Webserver Linksys WRT54G DD-WRT v24 VPN Ubuntu 8.04 LTS Intel 3GHz Dual Core 2048 MB DDR2 500GB in RAID-1 GSS Ubuntu 8.

21 BME földi állomása Masat-1 CubeSat 21

22 Teszt: HA5SIK HA5MRC :37 145,8 MHz 59/ Masat-1 CubeSat 22

23 Teszt: HA5SIK HA7WEN :39 145,8 MHz 59/ Masat-1 CubeSat 23

24 Nem kell hozzá sok drága dolog Masat-1 CubeSat 24

25 HA5SIK a Puskásban Masat-1 bemutató Masat-1 CubeSat 25

26 Masat-1 & HA5SIK Masat-1 CubeSat 26

27 Hibajavítás kódmoduláció Konvolúciós kódoló + Viterbi dekóder Bináris kódmoduláció és illesztett szűrős vevő zajszint alatti kommunikáció!!! Vészadó ha csak tápfeszültség van és minden más halott! Masat-1 CubeSat 27

28 Detektálás kézirádióval! 512 hosszú kód 25 db nyereség! Masat-1 CubeSat 28

29 Hőlégballonos repülés Masat-1 CubeSat 29

30 MET-ballon kísérlet szeptember 22. Budapest, Gilice-tér MET állomás Frekvencia: 437,345 MHz Üzemmód: USB 1200 baud AFSK Vett jel rögzítése: PC + hangkártya Masat-1 CubeSat 30

31 MET ballon felbocsátás előkészület Masat-1 CubeSat 31

32 Masat-1 modellje a levegőben Masat-1 CubeSat 32

33 Földi követés és Masat-1 CubeSat 33

34 Ballon útvonala Maximális magasság: 31 km Termikus terhelés: C Nyomás terhelés: hpa Maximális sebesség: ~20 m/s Masat-1 CubeSat 34

35 Regisztrált rádióamatőrök Masat-1 CubeSat 35

36 Mit várunk a jövőben? A Masat-1 sikerét Felbocsájtás 2010 Q2-Q3 Aláírtuk a szerződést Az oktatásba bekerült 2db szabadon választható tárgy a tavaszi félévtől Önálló laboratórium TDK, diploma További együttműködés az ESA-val Kapcsolódás más nemzetközi kezdeményezésekhez: GENSO, Constellation, Ballon, stb Masat-1 CubeSat 36

37 A projekt kifutása Masat-1 CubeSat 37

38 Partnereink és támogatóink EADS Astrium Mobitel Kft. A Magyar Köztársaság Kormánya HA1YA, HA5CH, HA5VW, HA7JOL, HA7VE, HA8AR, HA8ET Masat-1 CubeSat 38
