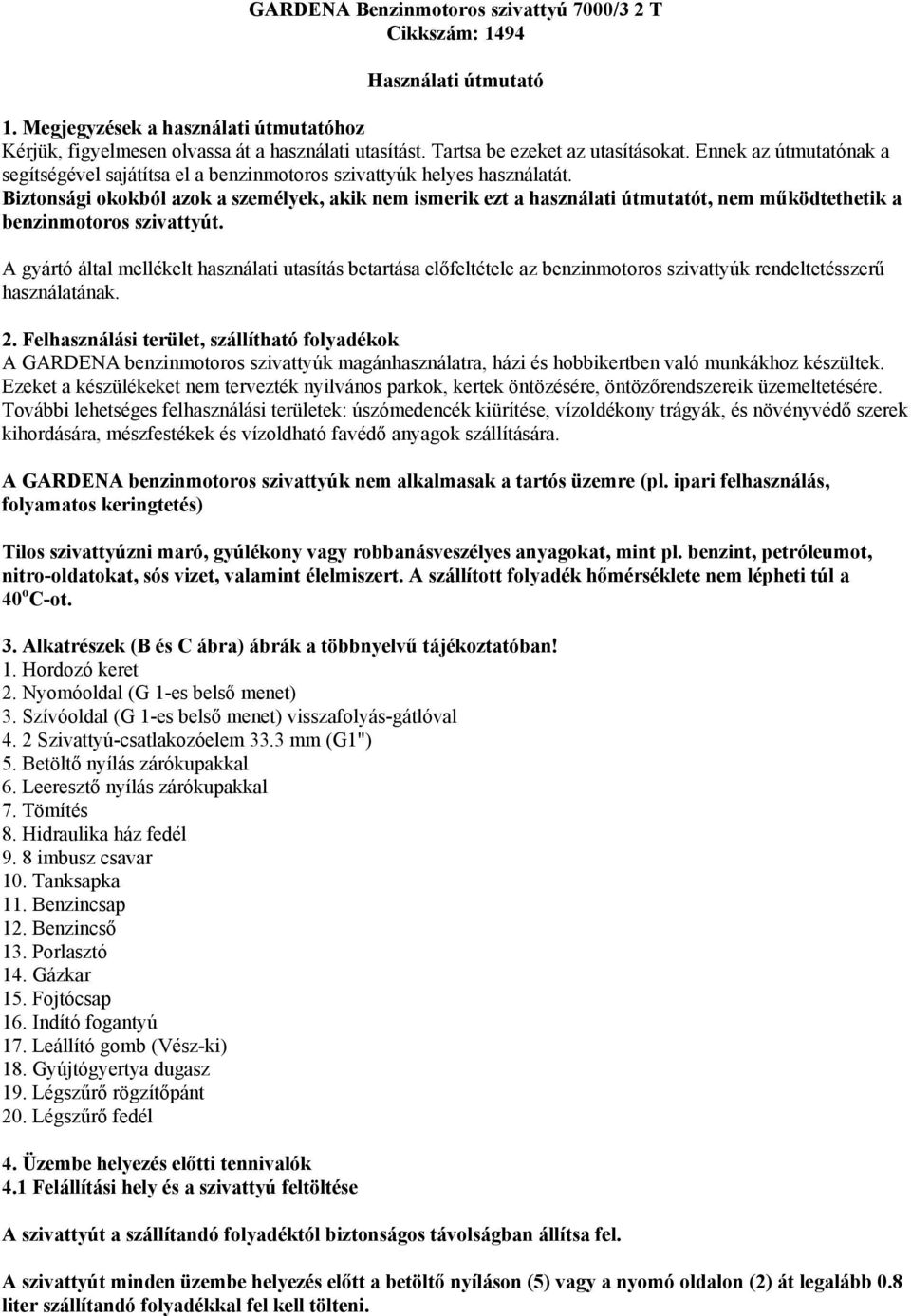

1 GARDENA Benzinmotoros szivattyú 7000/3 2 T Cikkszám: 1494 Használati útmutató 1. Megjegyzések a használati útmutatóhoz Kérjük, figyelmesen olvassa át a használati utasítást. Tartsa be ezeket az utasításokat. Ennek az útmutatónak a segítségével sajátítsa el a benzinmotoros szivattyúk helyes használatát. Biztonsági okokból azok a személyek, akik nem ismerik ezt a használati útmutatót, nem működtethetik a benzinmotoros szivattyút. A gyártó által mellékelt használati utasítás betartása előfeltétele az benzinmotoros szivattyúk rendeltetésszerű használatának. 2. Felhasználási terület, szállítható folyadékok A GARDENA benzinmotoros szivattyúk magánhasználatra, házi és hobbikertben való munkákhoz készültek. Ezeket a készülékeket nem tervezték nyilvános parkok, kertek öntözésére, öntözőrendszereik üzemeltetésére. További lehetséges felhasználási területek: úszómedencék kiürítése, vízoldékony trágyák, és növényvédő szerek kihordására, mészfestékek és vízoldható favédő anyagok szállítására. A GARDENA benzinmotoros szivattyúk nem alkalmasak a tartós üzemre (pl. ipari felhasználás, folyamatos keringtetés) Tilos szivattyúzni maró, gyúlékony vagy robbanásveszélyes anyagokat, mint pl. benzint, petróleumot, nitro-oldatokat, sós vizet, valamint élelmiszert. A szállított folyadék hőmérséklete nem lépheti túl a 40 o C-ot. 3. Alkatrészek (B és C ábra) ábrák a többnyelvű tájékoztatóban! 1. Hordozó keret 2. Nyomóoldal (G 1-es belső menet) 3. Szívóoldal (G 1-es belső menet) visszafolyás-gátlóval 4. 2 Szivattyú-csatlakozóelem 33.3 mm (G1") 5. Betöltő nyílás zárókupakkal 6. Leeresztő nyílás zárókupakkal 7. Tömítés 8. Hidraulika ház fedél 9. 8 imbusz csavar 10. Tanksapka 11. Benzincsap 12. Benzincső 13. Porlasztó 14. Gázkar 15. Fojtócsap 16. Indító fogantyú 17. Leállító gomb (Vész-ki) 18. Gyújtógyertya dugasz 19. Légszűrő rögzítőpánt 20. Légszűrő fedél 4. Üzembe helyezés előtti tennivalók 4.1 Felállítási hely és a szivattyú feltöltése A szivattyút a szállítandó folyadéktól biztonságos távolságban állítsa fel. A szivattyút minden üzembe helyezés előtt a betöltő nyíláson (5) vagy a nyomó oldalon (2) át legalább 0.8 liter szállítandó folyadékkal fel kell tölteni.

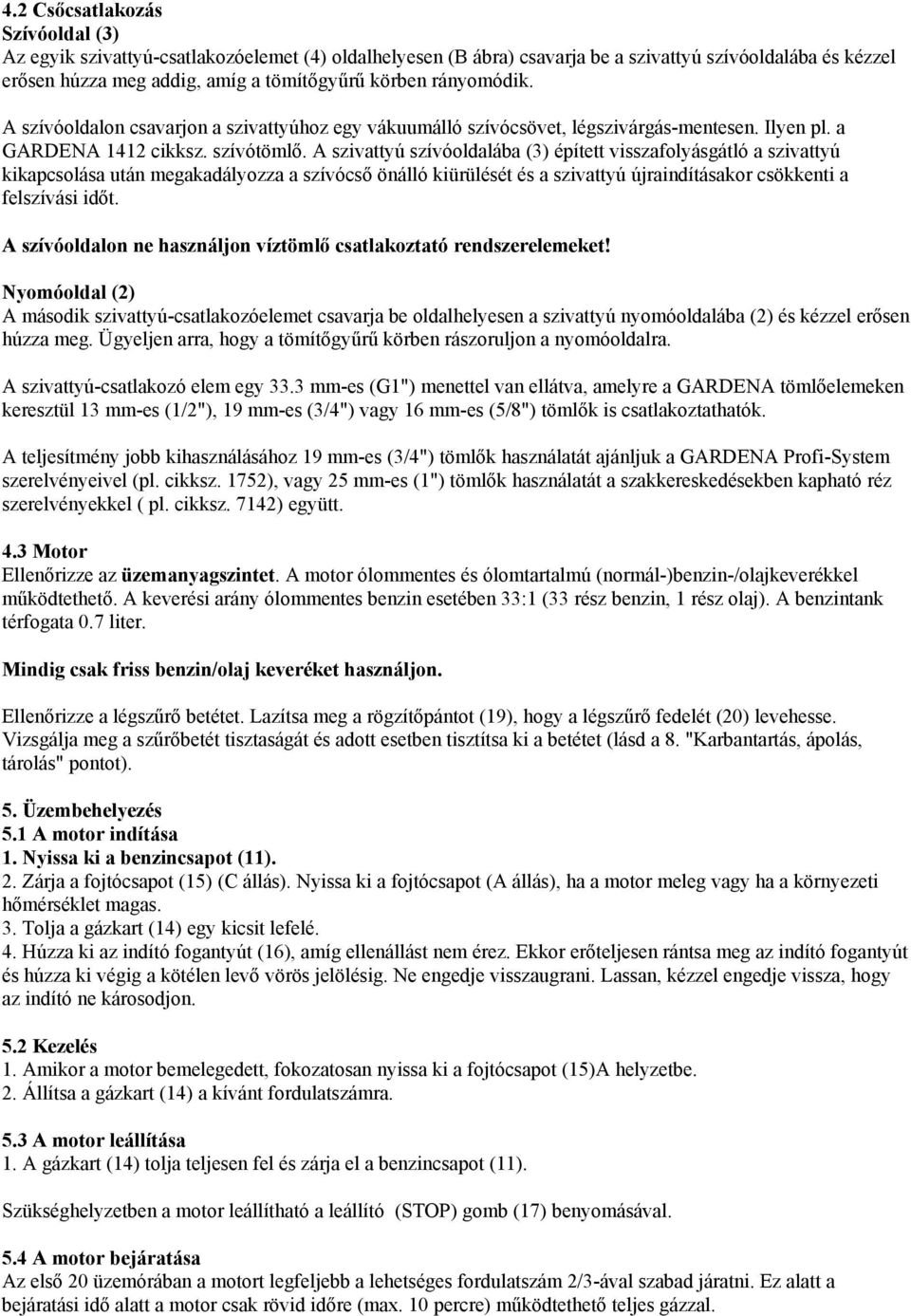

2 4.2 Csőcsatlakozás Szívóoldal (3) Az egyik szivattyú-csatlakozóelemet (4) oldalhelyesen (B ábra) csavarja be a szivattyú szívóoldalába és kézzel erősen húzza meg addig, amíg a tömítőgyűrű körben rányomódik. A szívóoldalon csavarjon a szivattyúhoz egy vákuumálló szívócsövet, légszivárgás-mentesen. Ilyen pl. a GARDENA 1412 cikksz. szívótömlő. A szivattyú szívóoldalába (3) épített visszafolyásgátló a szivattyú kikapcsolása után megakadályozza a szívócső önálló kiürülését és a szivattyú újraindításakor csökkenti a felszívási időt. A szívóoldalon ne használjon víztömlő csatlakoztató rendszerelemeket! Nyomóoldal (2) A második szivattyú-csatlakozóelemet csavarja be oldalhelyesen a szivattyú nyomóoldalába (2) és kézzel erősen húzza meg. Ügyeljen arra, hogy a tömítőgyűrű körben rászoruljon a nyomóoldalra. A szivattyú-csatlakozó elem egy 33.3 mm-es (G1") menettel van ellátva, amelyre a GARDENA tömlőelemeken keresztül 13 mm-es (1/2"), 19 mm-es (3/4") vagy 16 mm-es (5/8") tömlők is csatlakoztathatók. A teljesítmény jobb kihasználásához 19 mm-es (3/4") tömlők használatát ajánljuk a GARDENA Profi-System szerelvényeivel (pl. cikksz. 1752), vagy 25 mm-es (1") tömlők használatát a szakkereskedésekben kapható réz szerelvényekkel ( pl. cikksz. 7142) együtt. 4.3 Motor Ellenőrizze az üzemanyagszintet. A motor ólommentes és ólomtartalmú (normál-)benzin-/olajkeverékkel működtethető. A keverési arány ólommentes benzin esetében 33:1 (33 rész benzin, 1 rész olaj). A benzintank térfogata 0.7 liter. Mindig csak friss benzin/olaj keveréket használjon. Ellenőrizze a légszűrő betétet. Lazítsa meg a rögzítőpántot (19), hogy a légszűrő fedelét (20) levehesse. Vizsgálja meg a szűrőbetét tisztaságát és adott esetben tisztítsa ki a betétet (lásd a 8. "Karbantartás, ápolás, tárolás" pontot). 5. Üzembehelyezés 5.1 A motor indítása 1. Nyissa ki a benzincsapot (11). 2. Zárja a fojtócsapot (15) (C állás). Nyissa ki a fojtócsapot (A állás), ha a motor meleg vagy ha a környezeti hőmérséklet magas. 3. Tolja a gázkart (14) egy kicsit lefelé. 4. Húzza ki az indító fogantyút (16), amíg ellenállást nem érez. Ekkor erőteljesen rántsa meg az indító fogantyút és húzza ki végig a kötélen levő vörös jelölésig. Ne engedje visszaugrani. Lassan, kézzel engedje vissza, hogy az indító ne károsodjon. 5.2 Kezelés 1. Amikor a motor bemelegedett, fokozatosan nyissa ki a fojtócsapot (15)A helyzetbe. 2. Állítsa a gázkart (14) a kívánt fordulatszámra. 5.3 A motor leállítása 1. A gázkart (14) tolja teljesen fel és zárja el a benzincsapot (11). Szükséghelyzetben a motor leállítható a leállító (STOP) gomb (17) benyomásával. 5.4 A motor bejáratása Az első 20 üzemórában a motort legfeljebb a lehetséges fordulatszám 2/3-ával szabad járatni. Ez alatt a bejáratási idő alatt a motor csak rövid időre (max. 10 percre) működtethető teljes gázzal.

3 6. Biztonsági utasítások az üzembe helyezéshez Üzem közben ne vigyen gyúlékony anyagokat és tárgyakat, mint. pl. benzint a szivattyú közelébe. Az üzemanyagot jól szellőző környezetben, leállított motor mellett töltse a tankba. A benzin tűzveszélyes és bizonyos körülmények között robbanékony. Ne töltse túl a tankot. Bizonyosodjon meg arról, hogy a tanksapka (10) szorosan zár. A kifolyt benzint teljesen törölje fel, mielőtt a motort elindítaná. Tankolásnál vagy olyan helyen, ahol benzint tárolnak, a dohányzás, vagy a nyílt lánggal, szikrával járó munkavégzés tilos. A kipufogógázok mérgező szénmonoxidot tartalmaznak. Kerülje a kipufogógázok belélegzését. Soha ne működtesse a motort zárt, rosszul szellőző helységben. A motort sík alapon működtesse. Ha a motor felbillen, benzin ömölhet ki. Ne tegyen semmit a motorra. Tüzet okozhat. Gyermekek és 16 év alattiak a szivattyúkat nem üzemeltethetik és az üzemelő készüléktől távol tartandók. 7. Megjegyzések a használathoz A szárazüzem fokozott kopáshoz vezet, ezért elkerülendő. A szállítandó folyadék kimaradásakor azonnal le kell kapcsolni a szivattyút. A szivattyút legfeljebb 5 percig hagyja zárt nyomóoldallal (2) működni. Homok és más súroló hatású anyagok a szivattyú gyorsabb elhasználódásához és teljesítményének csökkenéséhez vezetnek. A szivattyúk nem alkalmasak a tartós üzemeltetésre (pl. ipari felhasználás, folyamatos keringtetés). A minimális átfolyási tömeg 80 l/óra (1,3 l/perc). Ennél kisebb teljesítményt igénylő csatlakozó készülékeket ne kapcsoljon a szivattyúra. 8. Karbantartás, ápolás, tárolás Vízoldékony trágyák, növényvédő szerek, mészfestékek szivattyúzása után a szivattyút langyos (max. 35 o C) vízzel, esetleg tisztítószer (pl. öblítőszer) hozzáadása mellett öblítse ki és a szennyvizet a hulladékkezelési előírásoknak megfelelően kezelje. Az elszennyeződés miatt megakadt turbina megtisztítható, ha leveszi a hidraulika házát (8). Ehhez csavarja ki a házon található imbuszcsavarokat (9). Az összeszerelésnél figyeljen arra, hogy a tömítés (7) ne sérüljön meg és a részeket a szétszerelés sorrendjében helyezze újra vissza. A hidraulika ház (8) levételén túlmenő szereléseket csak a GARDENA szerviz végezheti el. A motor optimális üzemi állapotának fenntartása érdekében fontos a rendszeres karbantartás és beállítás. Figyelem! Állítsa le a motort és húzza ki a gyújtógyertya dugóját (18), mielőtt bármilyen karbantartó munkába kezdene. Ha a motort egy időre be kell kapcsolni, gondoskodjon a megfelelő szellőzésről. A kipufogógáz mérgező szénmonoxidot tartalmaz. Karbantartás Minden használat előtt ill. 3 havonta vagy 50 üzemóránként a légszűrőt ellenőrizni kell és meg kell tisztítani. A gyújtógyertyát 6 havonta ill. 100 üzemóránként meg kell tisztítani és az elektródák távolságát be kell állítani. A légszűrő karbantartása A szennyezett légszűrő gátolja a levegő áramlását a porlasztóba. A porlasztó működési zavarának elkerülésére a légszűrőt rendszeresen tisztítani kell. A légszűrőt gyakrabban kell tisztítani, ha a szivattyú nagyon poros környezetben dolgozik.

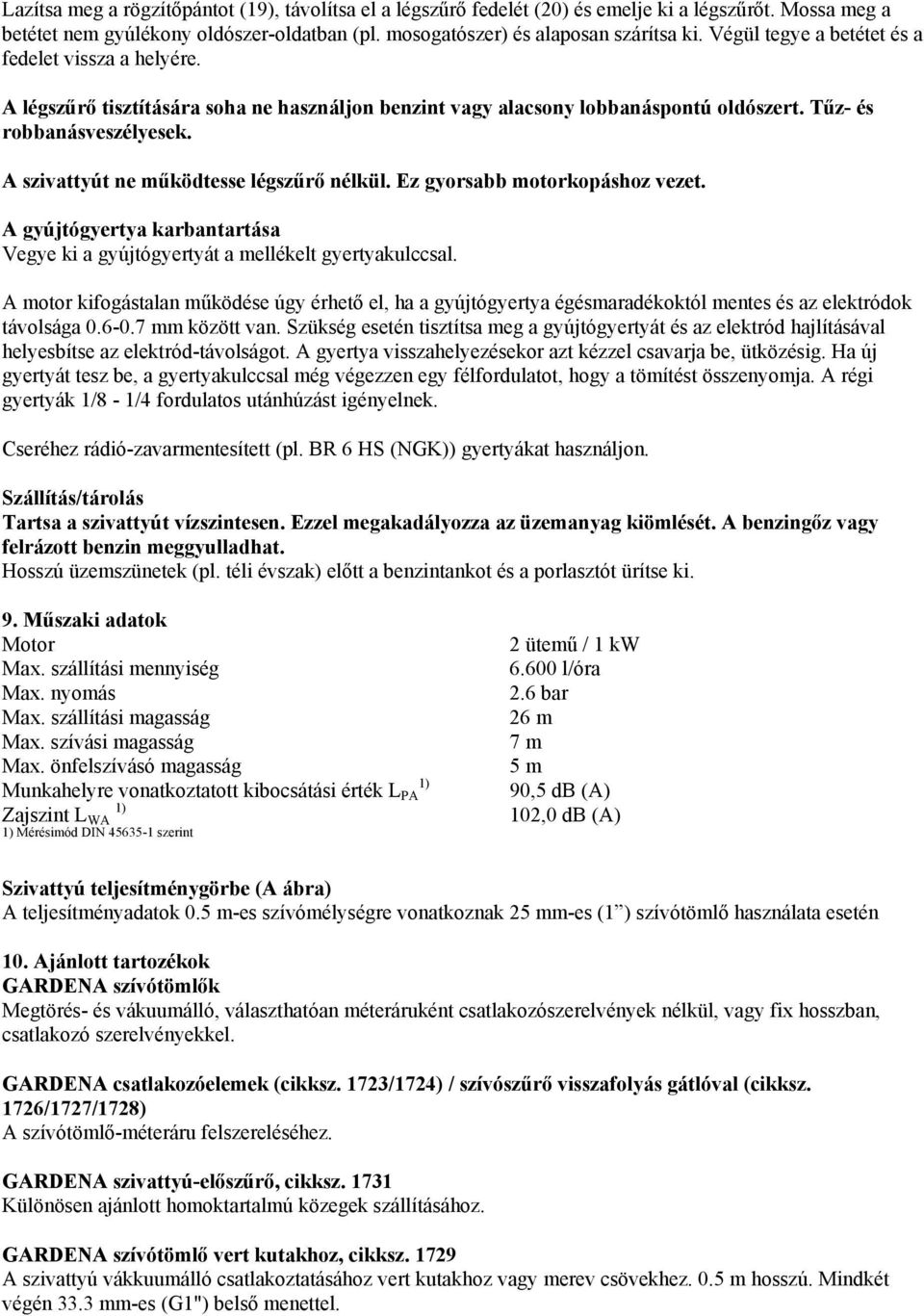

4 Lazítsa meg a rögzítőpántot (19), távolítsa el a légszűrő fedelét (20) és emelje ki a légszűrőt. Mossa meg a betétet nem gyúlékony oldószer-oldatban (pl. mosogatószer) és alaposan szárítsa ki. Végül tegye a betétet és a fedelet vissza a helyére. A légszűrő tisztítására soha ne használjon benzint vagy alacsony lobbanáspontú oldószert. Tűz- és robbanásveszélyesek. A szivattyút ne működtesse légszűrő nélkül. Ez gyorsabb motorkopáshoz vezet. A gyújtógyertya karbantartása Vegye ki a gyújtógyertyát a mellékelt gyertyakulccsal. A motor kifogástalan működése úgy érhető el, ha a gyújtógyertya égésmaradékoktól mentes és az elektródok távolsága mm között van. Szükség esetén tisztítsa meg a gyújtógyertyát és az elektród hajlításával helyesbítse az elektród-távolságot. A gyertya visszahelyezésekor azt kézzel csavarja be, ütközésig. Ha új gyertyát tesz be, a gyertyakulccsal még végezzen egy félfordulatot, hogy a tömítést összenyomja. A régi gyertyák 1/8-1/4 fordulatos utánhúzást igényelnek. Cseréhez rádió-zavarmentesített (pl. BR 6 HS (NGK)) gyertyákat használjon. Szállítás/tárolás Tartsa a szivattyút vízszintesen. Ezzel megakadályozza az üzemanyag kiömlését. A benzingőz vagy felrázott benzin meggyulladhat. Hosszú üzemszünetek (pl. téli évszak) előtt a benzintankot és a porlasztót ürítse ki. 9. Műszaki adatok Motor Max. szállítási mennyiség Max. nyomás Max. szállítási magasság Max. szívási magasság Max. önfelszívásó magasság Munkahelyre vonatkoztatott kibocsátási érték L PA 1) Zajszint L WA 1) 1) Mérésimód DIN szerint 2 ütemű / 1 kw l/óra 2.6 bar 26 m 7 m 5 m 90,5 db (A) 102,0 db (A) Szivattyú teljesítménygörbe (A ábra) A teljesítményadatok 0.5 m-es szívómélységre vonatkoznak 25 mm-es (1 ) szívótömlő használata esetén 10. Ajánlott tartozékok GARDENA szívótömlők Megtörés- és vákuumálló, választhatóan méteráruként csatlakozószerelvények nélkül, vagy fix hosszban, csatlakozó szerelvényekkel. GARDENA csatlakozóelemek (cikksz. 1723/1724) / szívószűrő visszafolyás gátlóval (cikksz. 1726/1727/1728) A szívótömlő-méteráru felszereléséhez. GARDENA szivattyú-előszűrő, cikksz Különösen ajánlott homoktartalmú közegek szállításához. GARDENA szívótömlő vert kutakhoz, cikksz A szivattyú vákkuumálló csatlakoztatásához vert kutakhoz vagy merev csövekhez. 0.5 m hosszú. Mindkét végén 33.3 mm-es (G1") belső menettel.

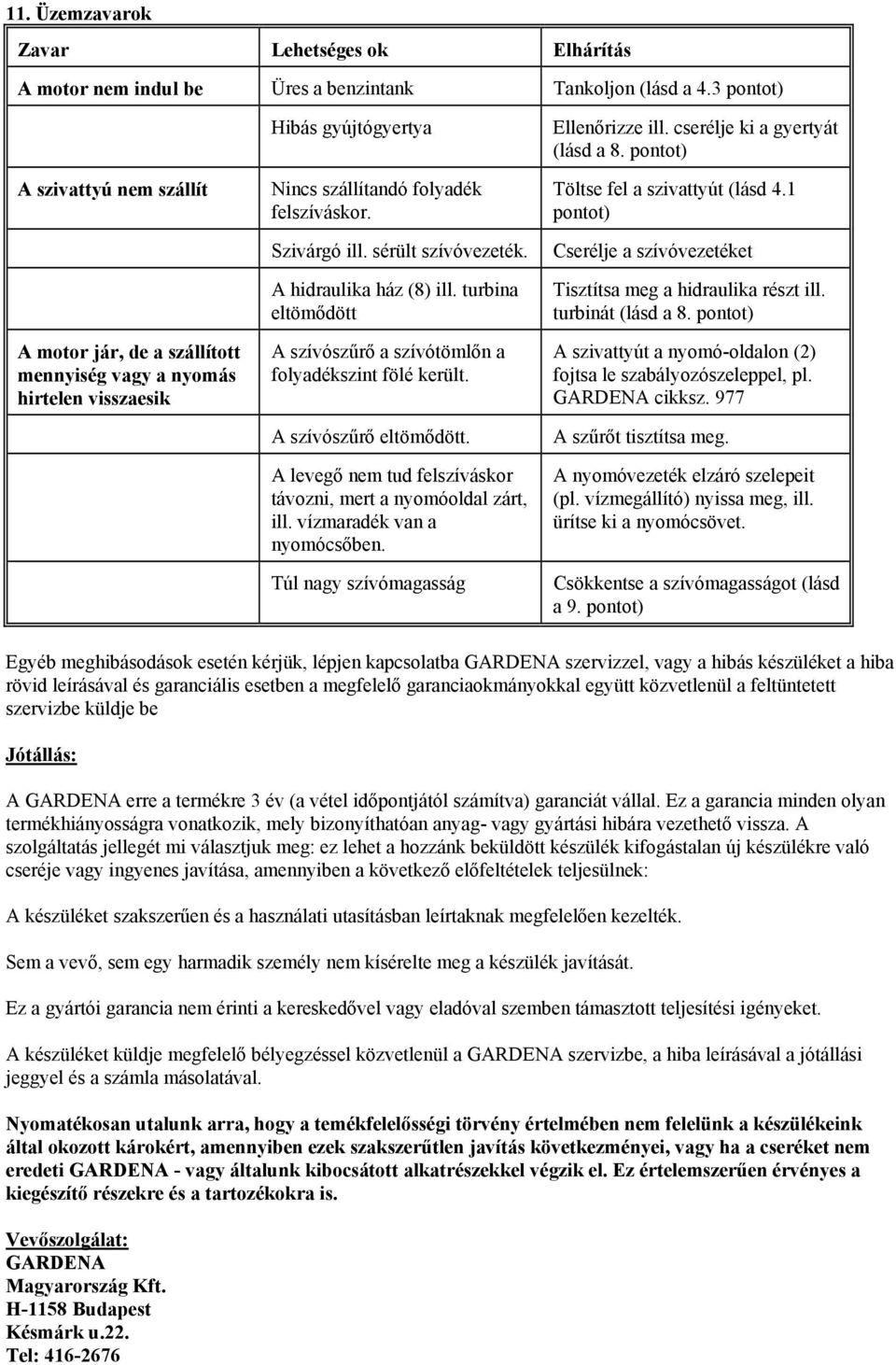

5 11. Üzemzavarok Zavar Lehetséges ok Elhárítás A motor nem indul be Üres a benzintank Tankoljon (lásd a 4.3 pontot) A szivattyú nem szállít A motor jár, de a szállított mennyiség vagy a nyomás hirtelen visszaesik Hibás gyújtógyertya Nincs szállítandó folyadék felszíváskor. Szivárgó ill. sérült szívóvezeték. A hidraulika ház (8) ill. turbina eltömődött A szívószűrő a szívótömlőn a folyadékszint fölé került. A szívószűrő eltömődött. A levegő nem tud felszíváskor távozni, mert a nyomóoldal zárt, ill. vízmaradék van a nyomócsőben. Túl nagy szívómagasság Ellenőrizze ill. cserélje ki a gyertyát (lásd a 8. pontot) Töltse fel a szivattyút (lásd 4.1 pontot) Cserélje a szívóvezetéket Tisztítsa meg a hidraulika részt ill. turbinát (lásd a 8. pontot) A szivattyút a nyomó-oldalon (2) fojtsa le szabályozószeleppel, pl. GARDENA cikksz. 977 A szűrőt tisztítsa meg. A nyomóvezeték elzáró szelepeit (pl. vízmegállító) nyissa meg, ill. ürítse ki a nyomócsövet. Csökkentse a szívómagasságot (lásd a 9. pontot) Egyéb meghibásodások esetén kérjük, lépjen kapcsolatba GARDENA szervizzel, vagy a hibás készüléket a hiba rövid leírásával és garanciális esetben a megfelelő garanciaokmányokkal együtt közvetlenül a feltüntetett szervizbe küldje be Jótállás: A GARDENA erre a termékre 3 év (a vétel időpontjától számítva) garanciát vállal. Ez a garancia minden olyan termékhiányosságra vonatkozik, mely bizonyíthatóan anyag- vagy gyártási hibára vezethető vissza. A szolgáltatás jellegét mi választjuk meg: ez lehet a hozzánk beküldött készülék kifogástalan új készülékre való cseréje vagy ingyenes javítása, amennyiben a következő előfeltételek teljesülnek: A készüléket szakszerűen és a használati utasításban leírtaknak megfelelően kezelték. Sem a vevő, sem egy harmadik személy nem kísérelte meg a készülék javítását. Ez a gyártói garancia nem érinti a kereskedővel vagy eladóval szemben támasztott teljesítési igényeket. A készüléket küldje megfelelő bélyegzéssel közvetlenül a GARDENA szervizbe, a hiba leírásával a jótállási jeggyel és a számla másolatával. Nyomatékosan utalunk arra, hogy a temékfelelősségi törvény értelmében nem felelünk a készülékeink által okozott károkért, amennyiben ezek szakszerűtlen javítás következményei, vagy ha a cseréket nem eredeti GARDENA - vagy általunk kibocsátott alkatrészekkel végzik el. Ez értelemszerűen érvényes a kiegészítő részekre és a tartozékokra is. Vevőszolgálat: GARDENA Magyarország Kft. H-1158 Budapest Késmárk u.22. Tel:

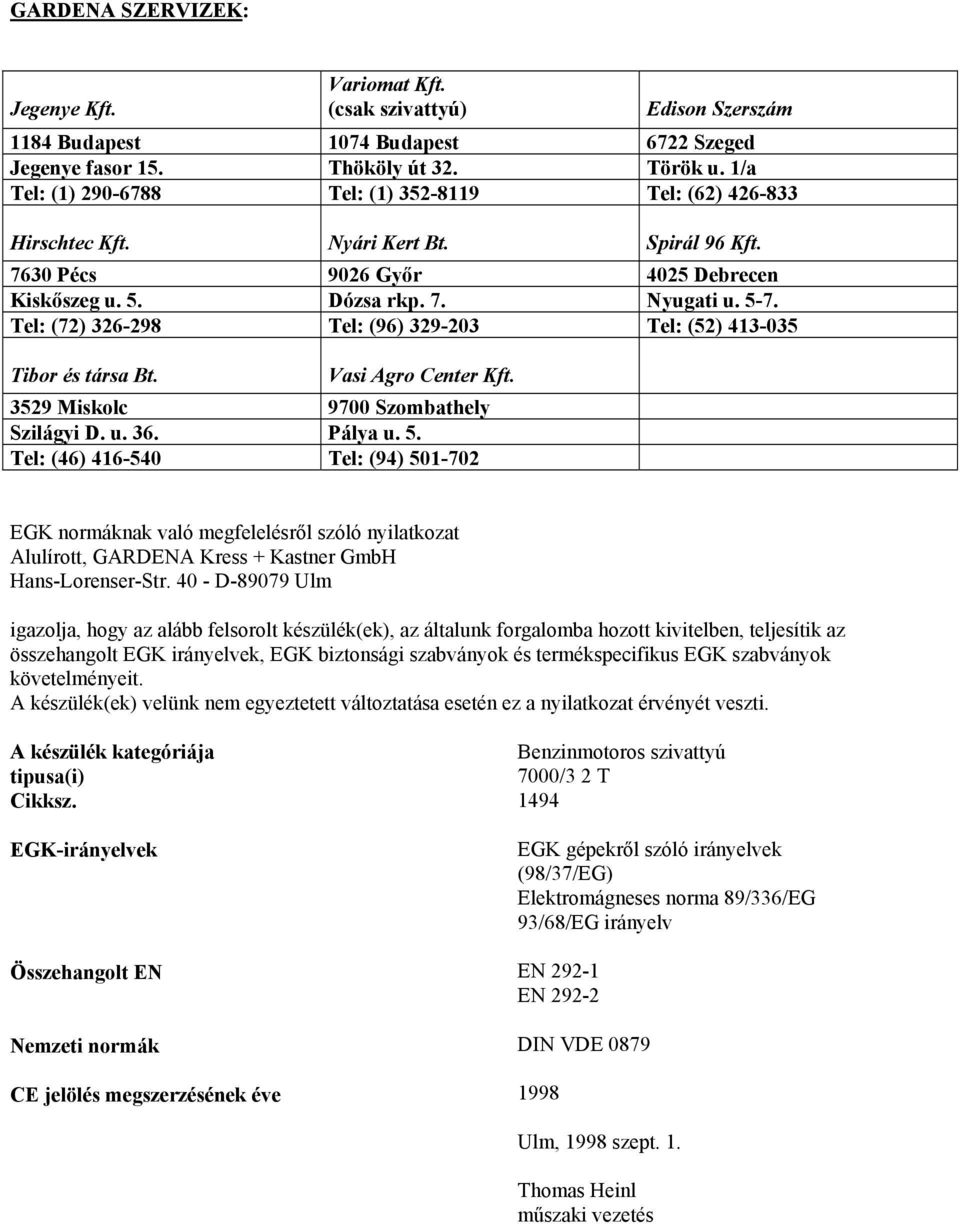

6 GARDENA SZERVIZEK: Jegenye Kft. Variomat Kft. (csak szivattyú) Edison Szerszám 1184 Budapest 1074 Budapest 6722 Szeged Jegenye fasor 15. Thököly út 32. Török u. 1/a Tel: (1) Tel: (1) Tel: (62) Hirschtec Kft. Nyári Kert Bt. Spirál 96 Kft Pécs 9026 Győr 4025 Debrecen Kiskőszeg u. 5. Dózsa rkp. 7. Nyugati u Tel: (72) Tel: (96) Tel: (52) Tibor és társa Bt. Vasi Agro Center Kft Miskolc 9700 Szombathely Szilágyi D. u. 36. Pálya u. 5. Tel: (46) Tel: (94) EGK normáknak való megfelelésről szóló nyilatkozat Alulírott, GARDENA Kress + Kastner GmbH Hans-Lorenser-Str D Ulm igazolja, hogy az alább felsorolt készülék(ek), az általunk forgalomba hozott kivitelben, teljesítik az összehangolt EGK irányelvek, EGK biztonsági szabványok és termékspecifikus EGK szabványok követelményeit. A készülék(ek) velünk nem egyeztetett változtatása esetén ez a nyilatkozat érvényét veszti. A készülék kategóriája tipusa(i) Cikksz. EGK-irányelvek Összehangolt EN Nemzeti normák CE jelölés megszerzésének éve Benzinmotoros szivattyú 7000/3 2 T 1494 EGK gépekről szóló irányelvek (98/37/EG) Elektromágneses norma 89/336/EG 93/68/EG irányelv EN EN DIN VDE Ulm, 1998 szept. 1. Thomas Heinl műszaki vezetés
