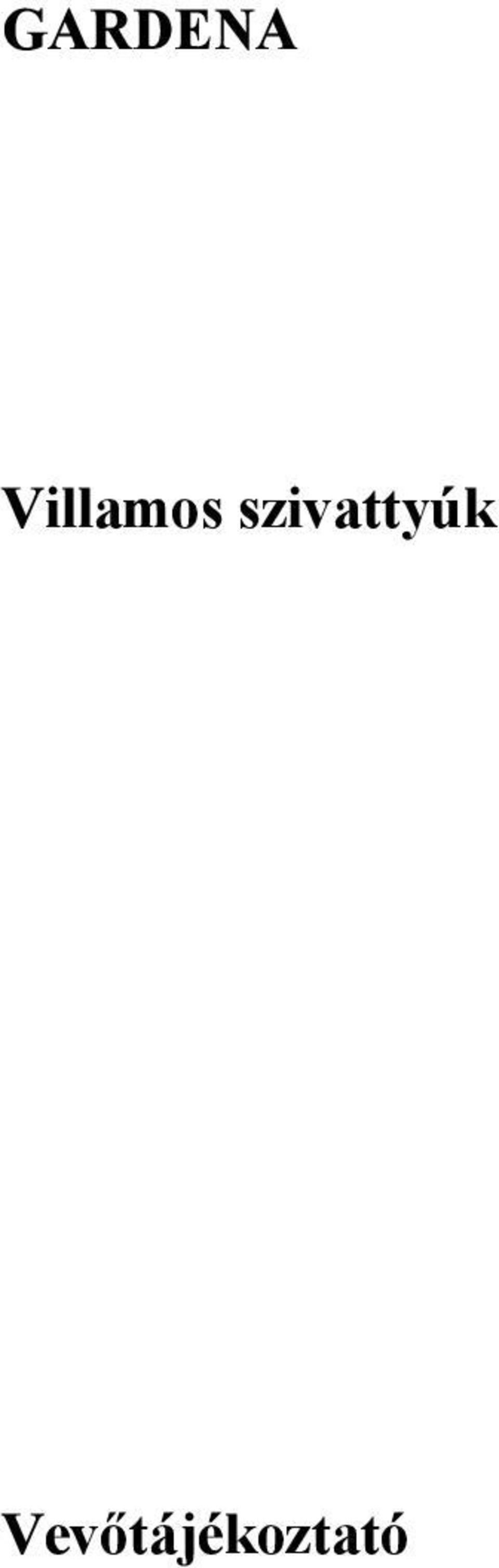

1 GARDENA Villamos szivattyúk Vevőtájékoztató

2 GARDENA 700, 50 electronic, 1000 electronic villamos szivattyúk 2. Felhasználási terület, szállítható folyadékok A GARDENA villamos szivattyúk magánhasználatra, házi és hobbikertben való munkákhoz készültek. Házi és hobbikertekben való munkákra alkalmas villamos szivattyúk alatt azokat értjük, melyek elsősorban öntözőkészülékek ill. öntözőrendszerek magánkerti üzemeltetésére szolgálnak. Emellett a GARDENA villamos szivattyúk használhatók úszómedencék kiürítésére, vízoldékony trágyák, és növényvédőszerek kihordására, fűtőolaj kiszivattyúzására, mészfestékek és vízoldható favédő anyagok szállítására. A GARDENA villamos szivattyúk nem alkalmasak a tartós üzemre (pl. ipari felhasználás, folyamatos keringtetés) Tilos szivattyúzni maró, gyúlékony vagy robbanásveszélyes anyagokat, mint pl. benzint, petróleumot, nitro-oldatokat, sós vizet, valamint élelmiszert. A szállított folyadék hőmérséklete nem lépheti túl a 40 o C-ot. Kérdéseivel forduljon a GARDENA vevőszolgálathoz, 113 Budapest, Jakab József u. 17, Tel: A gyártó által mellékelt Vevőtájékoztató betartása előfeltétele az villamos szivattyúk rendeltetésszerű használatának. A Vevőtájékoztató tartalmazza az üzemeltetési, karbantartási és üzembe helyezési feltételeket is. 2. Megjegyzések a Vevőtájékoztatóhoz Kérjük, figyelmesen olvassa át a Vevőtájékoztatót. Tartsa be ezeket az utasításokat. Ennek az útmutatónak a segítségével sajátítsa el az villamos szivattyúk kezelőszerveit, a szivattyúk helyes használatát. Biztonsági okokból azok a személyek, akik nem ismerik ezt a Vevőtájékoztatót, nem működtethetik az villamos szivattyút. Gyermekek és 16 év alattiak a szivattyúkat nem üzemeltethetik és a hálózatra kapcsolt készüléktől távol tartandók. 3. Alkatrészek 1. Szívóoldal 2. Betöltő nyílás 3. Szennyszűrő szita 4. Nyomásmérő a teljesítmény szabályozásához (50 e, 1000 e típusoknál) 5. Elektromos szabályozó (50 e, 1000 e típusoknál) 6. Túláram-védőkapcsoló 7. Be-/kikapcsoló. Nyomóoldal 9. Original GARDENA System csapelem 10. Léghűtés be- és kimenete. 4. A készülék felállítása 4.1. Felállítási hely és a szivattyú üzembe helyezés előtti feltöltése (A és B ábrák) A szivattyút a szállítandó folyadéktól biztonságos távolságban állítsa fel. A felállítási hely legyen szilárd, száraz és tegye lehetővé a szivattyú stabil állását. A léghűtés be- és kimenete (10) legyen szabadon. Ne állítsa a szivattyút magas fűbe. A szivattyút minden üzembe helyezés előtt legalább 0. liter szállítandó folyadékkal fel kell tölteni (B ábra)!. A betöltőnyílás (2) csavarját kézzel húzza meg (ne használjon fogót) Csőcsatlakozás Szívóoldal (1) Ne használjon víztömlő csatlakoztató rendszerelemeket! A szívóoldalon csavarjon a szivattyúhoz egy vákuumálló szívócsövet, légszivárgás-mentesen. Ilyen pl. a GARDENA 1411 cikksz. szívókészlet. 4 m feletti szívómagasságoknál ajánljuk a szivattyú tehermentesítését, a szívócső pótlólagos rögzítésével, pl. egy faállványhoz. Nyomóoldal () A mellékelt csapelem (9) segítségével a GARDENA tömlőelemeken (cikksz. 915/916) keresztül a szivattyú csatlakozásra készen áll 13 mm-es (1/2"), 19 mm-es (3/4") vagy 16 mm-es (5/") csövekhez. A teljesítmény jobb kihasználásához (pl. több, a szivattyúhoz csatlakozó készülék egyidejű üzemeltetése) ajánljuk a GARDENA Profi-System 19 mm-es tömlőkhöz való szerelvényeit: a 202 cikksz. csapelemet és a 216 cikksz. tömlőelemet. A mellékelt csapelemmel (9), a fellépő keresztmetszet-szűkülés miatt a 9. pontban megadott teljesítményadatok nem érhetők el.

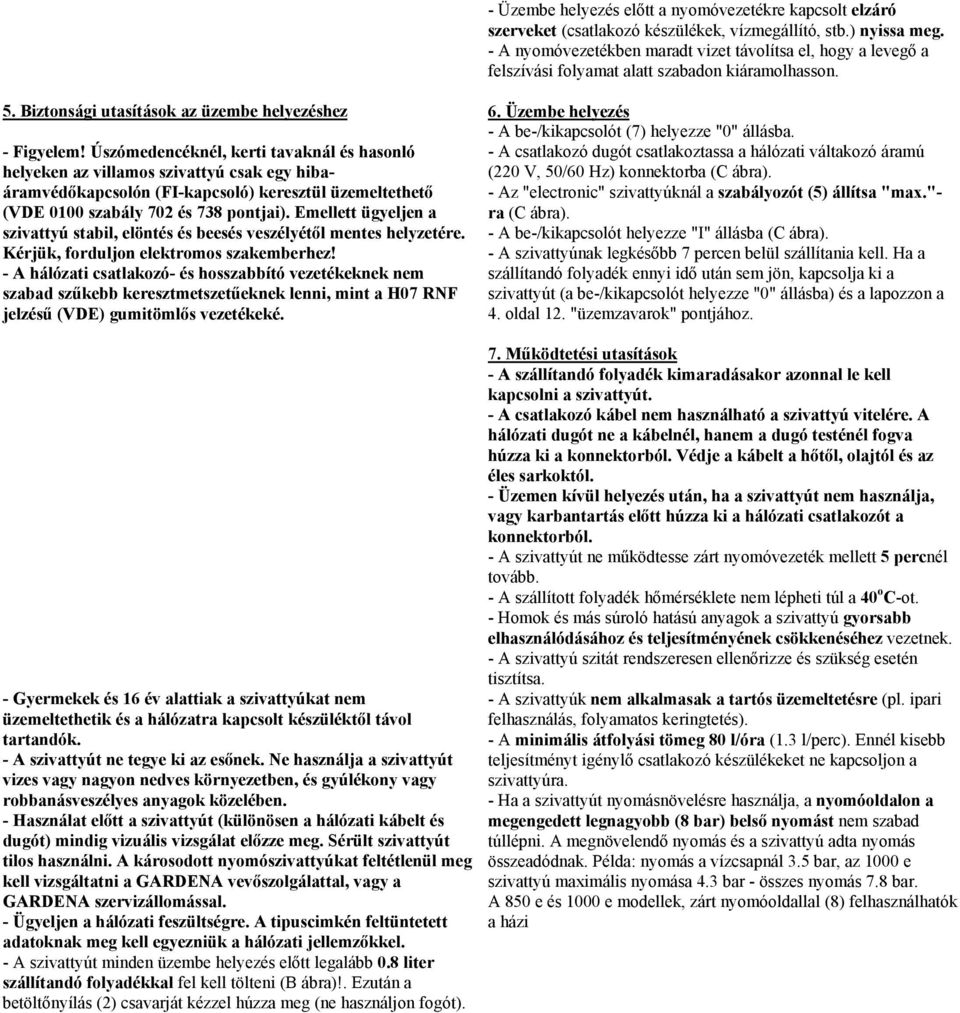

3 - Üzembe helyezés előtt a nyomóvezetékre kapcsolt elzáró szerveket (csatlakozó készülékek, vízmegállító, stb.) nyissa meg. - A nyomóvezetékben maradt vizet távolítsa el, hogy a levegő a felszívási folyamat alatt szabadon kiáramolhasson. 5. Biztonsági utasítások az üzembe helyezéshez - Figyelem! Úszómedencéknél, kerti tavaknál és hasonló helyeken az villamos szivattyú csak egy hibaáramvédőkapcsolón (FI-kapcsoló) keresztül üzemeltethető (VDE 0100 szabály 702 és 73 pontjai). Emellett ügyeljen a szivattyú stabil, elöntés és beesés veszélyétől mentes helyzetére. Kérjük, forduljon elektromos szakemberhez! - A hálózati csatlakozó- és hosszabbító vezetékeknek nem szabad szűkebb keresztmetszetűeknek lenni, mint a H07 RNF jelzésű (VDE) gumitömlős vezetékeké. - Gyermekek és 16 év alattiak a szivattyúkat nem üzemeltethetik és a hálózatra kapcsolt készüléktől távol tartandók. - A szivattyút ne tegye ki az esőnek. Ne használja a szivattyút vizes vagy nagyon nedves környezetben, és gyúlékony vagy robbanásveszélyes anyagok közelében. - Használat előtt a szivattyút (különösen a hálózati kábelt és dugót) mindig vizuális vizsgálat előzze meg. Sérült szivattyút tilos használni. A károsodott nyomószivattyúkat feltétlenül meg kell vizsgáltatni a GARDENA vevőszolgálattal, vagy a GARDENA szervizállomással. - Ügyeljen a hálózati feszültségre. A tipuscimkén feltüntetett adatoknak meg kell egyezniük a hálózati jellemzőkkel. - A szivattyút minden üzembe helyezés előtt legalább 0. liter szállítandó folyadékkal fel kell tölteni (B ábra)!. Ezután a betöltőnyílás (2) csavarját kézzel húzza meg (ne használjon fogót). 6. Üzembe helyezés - A be-/kikapcsolót (7) helyezze "0" állásba. - A csatlakozó dugót csatlakoztassa a hálózati váltakozó áramú (220 V, 50/60 Hz) konnektorba (C ábra). - Az "electronic" szivattyúknál a szabályozót (5) állítsa "max."- ra (C ábra). - A be-/kikapcsolót helyezze "I" állásba (C ábra). - A szivattyúnak legkésőbb 7 percen belül szállítania kell. Ha a szállítandó folyadék ennyi idő után sem jön, kapcsolja ki a szivattyút (a be-/kikapcsolót helyezze "0" állásba) és a lapozzon a 4. oldal 12. "üzemzavarok" pontjához. 7. Működtetési utasítások - A szállítandó folyadék kimaradásakor azonnal le kell kapcsolni a szivattyút. - A csatlakozó kábel nem használható a szivattyú vitelére. A hálózati dugót ne a kábelnél, hanem a dugó testénél fogva húzza ki a konnektorból. Védje a kábelt a hőtől, olajtól és az éles sarkoktól. - Üzemen kívül helyezés után, ha a szivattyút nem használja, vagy karbantartás előtt húzza ki a hálózati csatlakozót a konnektorból. - A szivattyút ne működtesse zárt nyomóvezeték mellett 5 percnél tovább. - A szállított folyadék hőmérséklete nem lépheti túl a 40 o C-ot. - Homok és más súroló hatású anyagok a szivattyú gyorsabb elhasználódásához és teljesítményének csökkenéséhez vezetnek. - A szivattyú szitát rendszeresen ellenőrizze és szükség esetén tisztítsa. - A szivattyúk nem alkalmasak a tartós üzemeltetésre (pl. ipari felhasználás, folyamatos keringtetés). - A minimális átfolyási tömeg 0 l/óra (1.3 l/perc). Ennél kisebb teljesítményt igénylő csatlakozó készülékeket ne kapcsoljon a szivattyúra. - Ha a szivattyút nyomásnövelésre használja, a nyomóoldalon a megengedett legnagyobb ( bar) belső nyomást nem szabad túllépni. A megnövelendő nyomás és a szivattyú adta nyomás összeadódnak. Példa: nyomás a vízcsapnál 3.5 bar, az 1000 e szivattyú maximális nyomása 4.3 bar - összes nyomás 7. bar. A 50 e és 1000 e modellek, zárt nyomóoldallal () felhasználhatók a házi

4 vízvezetéknyomás mérésére. Ekkor ügyeljen arra, hogy a bemeneti nyomás (nyomás a vízcsapnál) ne haladja meg a 4 bar-t.. Karbantartás, ápolás, tárolás A GARDENA villamos szivattyúk megbízhatóan működnek karbantartás nélkül. Vízoldékony trágyák, növényvédőszerek, mészfestékek, fűtőolaj (Dieselolaj) szivattyúzása után a szivattyút langyos (max. 40 o C) vízzel, esetleg tisztítószer (pl. öblítőszer) hozzáadása mellett öblítse ki és a szennyvizet a hulladékkezelési előírásoknak megfelelően kezelje. Időről időre vegye ki a szennyszűrő szitát (3) a betöltőnyílásból (2) és tisztítsa meg. Erős belső szennyeződés esetén a szivattyút az átfolyási iránnyal ellentétesen, tiszta vízzel, alaposan öblítse át, pl. egy kerti tömlő segítségével. Ha a szivattyú szállító teljesítménye idővel feltűnően csökken, ajánlatos a turbina cseréje a GARDENA vevőszolgálat által. Fagyveszély esetén a szivattyút ürítse ki és tárolja szárazon. Figyelem! Ne végezzen munkát az elektromos részeken. Az elektromos részeken való munkákat kizárólag a GARDENA vevőszolgálat vagy megfelelő képesítésű elektromos szakember végezheti el. A szivattyút ne permetezze le vízzel. 9. szivattyú ismertető adatok (D/E ábrák) Névleges teljesítmény Max. szállítási mennyiség Max. nyomás Max. szállítási magasság Max. szívó magasság Max. önfelszívó magasság Max. belső nyomás (nyomóoldal) Feszültség Frekvencia W m 3 /h * bar m m m bar V Hz /60 50 e /60 A teljesítményadatok (max. szállítási mennyiség, max. nyomás) 0.5 m-es szívómagasságra vonatkoznak. * 1m 3 /h = 1000 l/h 1000 e / Biztonsági- és vizsgajelzések * A GARDENA villamos szivattyúk a "Német Elektrotechnikusok Egyesülete" (VDE) szerint és a Készülékbiztonsági Törvénynek (GSG) megfelelően készültek és vizsgáztak. * A GARDENA villamos szivattyúk a VDE előírásainak megfelelően rádió-zavarmentesítettek. * Nedvesség- és érintésvédelem a DIN szerint. * II. védelmi osztály A GARDENA villamos szivattyú kettős védőszigeteléssel vannak ellátva. A kettős védőszigetelés és a ház külön szigetelése nagyobb biztonságot eredményez. GARDENA villamos szivattyúk: fogalom a minőségben és a biztonságban. 11. Ajánlott tartozékok Növényvédőszerek kihordására alkalmas csatlakozó készülék. GARDENA Szívókészlet, Beszerezhető a GARDENA vevőszolgálatnál. cikksz GARDENA Csatlakozó tömlő, Tartalma: egy 3.5 m hosszú, 25 mm (1") átmérőjű törés és cikksz (F ábra) vákuumálló szívótömlő, visszafolyásgátlóval és szívószűrővel; 33.3 mm-es (G1) csatlakozómenet. GARDENA szívótömlő, cikksz m hosszú és 25 mm (1") átmérőjű, az 1411 cikksz. szívókészlet meghosszabbítására. GARDENA permetező fúvókás egység, cikksz A szivattyú összeköttetésére merev csövekkel (kutak, házi vízvezeték). A szivattyút nem szabad közvetlenül merev csövekhez csatlakoztatni, nehogy megsérüljön a csatlakozómenet. Csőcsatlakozáshoz ajánljuk a 0.5 m hosszú, 25 mm átmérőjű (1") csatlakozó tömlőt, mindkét végén 33.3 mm-es (G1") belső

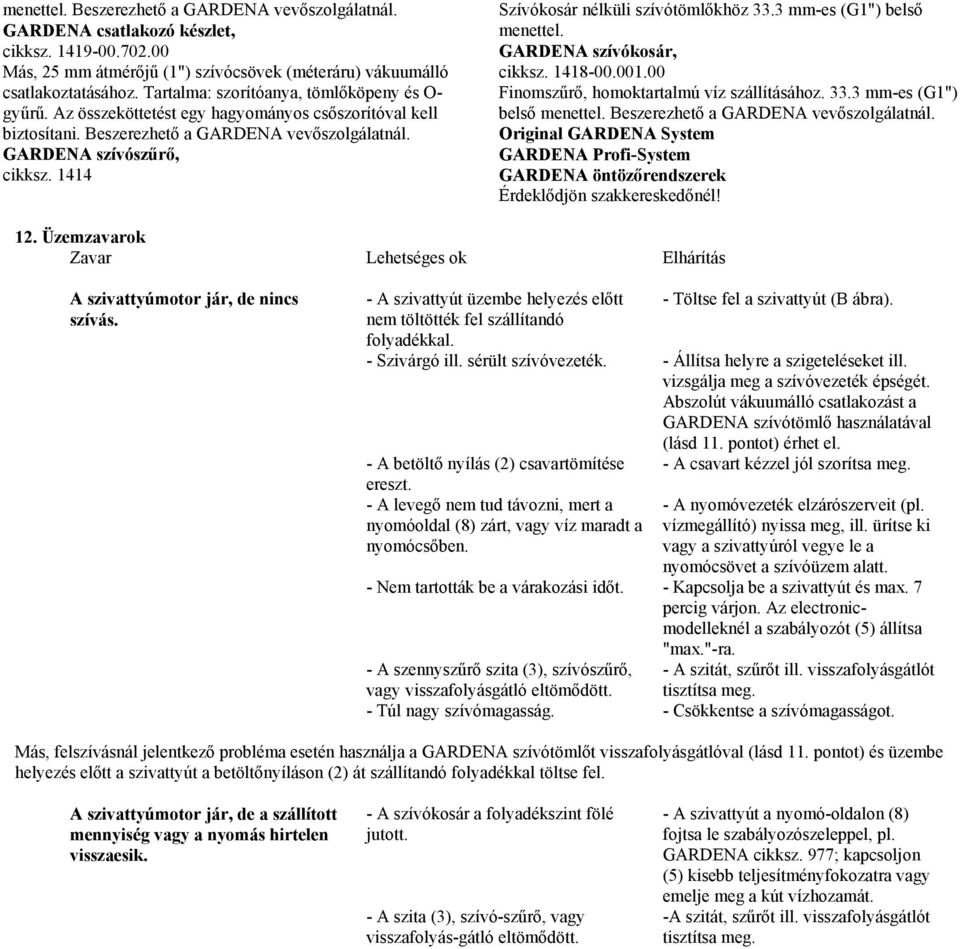

5 menettel. Beszerezhető a GARDENA vevőszolgálatnál. GARDENA csatlakozó készlet, cikksz Más, 25 mm átmérőjű (1") szívócsövek (méteráru) vákuumálló csatlakoztatásához. Tartalma: szorítóanya, tömlőköpeny és O- gyűrű. Az összeköttetést egy hagyományos csőszorítóval kell biztosítani. Beszerezhető a GARDENA vevőszolgálatnál. GARDENA szívószűrő, cikksz Szívókosár nélküli szívótömlőkhöz 33.3 mm-es (G1") belső menettel. GARDENA szívókosár, cikksz Finomszűrő, homoktartalmú víz szállításához mm-es (G1") belső menettel. Beszerezhető a GARDENA vevőszolgálatnál. Original GARDENA System GARDENA Profi-System GARDENA öntözőrendszerek Érdeklődjön szakkereskedőnél! 12. Üzemzavarok Zavar A szivattyúmotor jár, de nincs szívás. Lehetséges ok - A szivattyút üzembe helyezés előtt nem töltötték fel szállítandó folyadékkal. - Szivárgó ill. sérült szívóvezeték. - A betöltő nyílás (2) csavartömítése ereszt. - A levegő nem tud távozni, mert a nyomóoldal () zárt, vagy víz maradt a nyomócsőben. - Nem tartották be a várakozási időt. - A szennyszűrő szita (3), szívószűrő, vagy visszafolyásgátló eltömődött. - Túl nagy szívómagasság. Elhárítás - Töltse fel a szivattyút (B ábra). - Állítsa helyre a szigeteléseket ill. vizsgálja meg a szívóvezeték épségét. Abszolút vákuumálló csatlakozást a GARDENA szívótömlő használatával (lásd 11. pontot) érhet el. - A csavart kézzel jól szorítsa meg. - A nyomóvezeték elzárószerveit (pl. vízmegállító) nyissa meg, ill. ürítse ki vagy a szivattyúról vegye le a nyomócsövet a szívóüzem alatt. - Kapcsolja be a szivattyút és max. 7 percig várjon. Az electronicmodelleknél a szabályozót (5) állítsa "max."-ra. - A szitát, szűrőt ill. visszafolyásgátlót tisztítsa meg. - Csökkentse a szívómagasságot. Más, felszívásnál jelentkező probléma esetén használja a GARDENA szívótömlőt visszafolyásgátlóval (lásd 11. pontot) és üzembe helyezés előtt a szivattyút a betöltőnyíláson (2) át szállítandó folyadékkal töltse fel. A szivattyúmotor jár, de a szállított mennyiség vagy a nyomás hirtelen visszaesik. - A szívókosár a folyadékszint fölé jutott. - A szita (3), szívó-szűrő, vagy visszafolyás-gátló eltömődött. - A szivattyút a nyomó-oldalon () fojtsa le szabályozószeleppel, pl. GARDENA cikksz. 977; kapcsoljon (5) kisebb teljesítményfokozatra vagy emelje meg a kút vízhozamát. -A szitát, szűrőt ill. visszafolyásgátlót tisztítsa meg.

6 A szivattyúmotor nem indul be, vagy üzem közben hirtelen megáll. - A turbina eltömődött - Áramkimaradás - A túláramvédő kapcsoló túlterhelés miatt kikapcsolta a szivattyút. - Megszakadás az elektromos részben. - A szivattyút átfolyási iránnyal ellentétesen, tiszta vízzel, alaposan öblítse át. - Ellenőrizze a biztosítékot és a vezetékeket. - Lehűlés után a túláramvédő kapcsolót (6) újra nyomja be. Ezután a szivattyút (kikapcsolt állapotban) átfolyási iránnyal ellentétesen, tiszta vízzel, alaposan öblítse át. Ha a szivattyú továbbra is leáll, küldje be a GARDENA vevőszolgálathoz. - A szivattyút küldje be a GARDENA vevőszolgálathoz. Egyéb meghibásodások esetén kérjük, lépjen kapcsolatba GARDENA szervizzel, 114 Budapest Jegenye fasor 15, tel: , vagy a hibás készüléket a hiba rövid leírásával és garanciális esetben a megfelelő garanciaokmányokkal együtt közvetlenül a feltüntetett szervizbe küldje be. Nyomatékosan utalunk arra, hogy a termékfelelősségi törvény értelmében nem felelünk a készülékeink által okozott károkért, amennyiben ezek szakszerűtlen javítás következményei vagy ha a cseréket nem eredeti GARDENA - vagy általunk kibocsátott alkatrészekkel végzik el és a javítást nem a GARDENA vevőszolgálat vagy megbízott szakember végzi el. Ez értelemszerűen érvényes a kiegészítő részekre és a tartozékokra is.

7 GARDENA villamos szivattyúk garancia A GARDENA erre a termékre 24 hónap (a vétel időpontjától számítva) garanciát vállal. Ez a garancia minden olyan termékhiányosságra vonatkozik, mely bizonyíthatóan anyag- vagy gyártási hibára vezethető vissza. A garanciális szolgáltatás jellegét mi választjuk meg: ez lehet a hozzánk beküldött készülék kifogástalan új készülékre való cseréje vagy ingyenes javítása, amennyiben a következő előfeltételek teljesülnek: * A készüléket szakszerűen és a használati utasításban leírtaknak megfelelően kezelték. Sem a vevő, sem egy nem felhatalmazott harmadik személy nem kísérelte meg a készülék javítását. * A készüléket megfelelő bélyegzéssel közvetlenül valamelyik GARDENA szervizállomásra küldték, a helyesen kitöltött garancialappal ill. számlával. Ez a gyártói garancia nem érinti a kereskedővel vagy eladóval szemben támasztott teljesítési igényeket.
