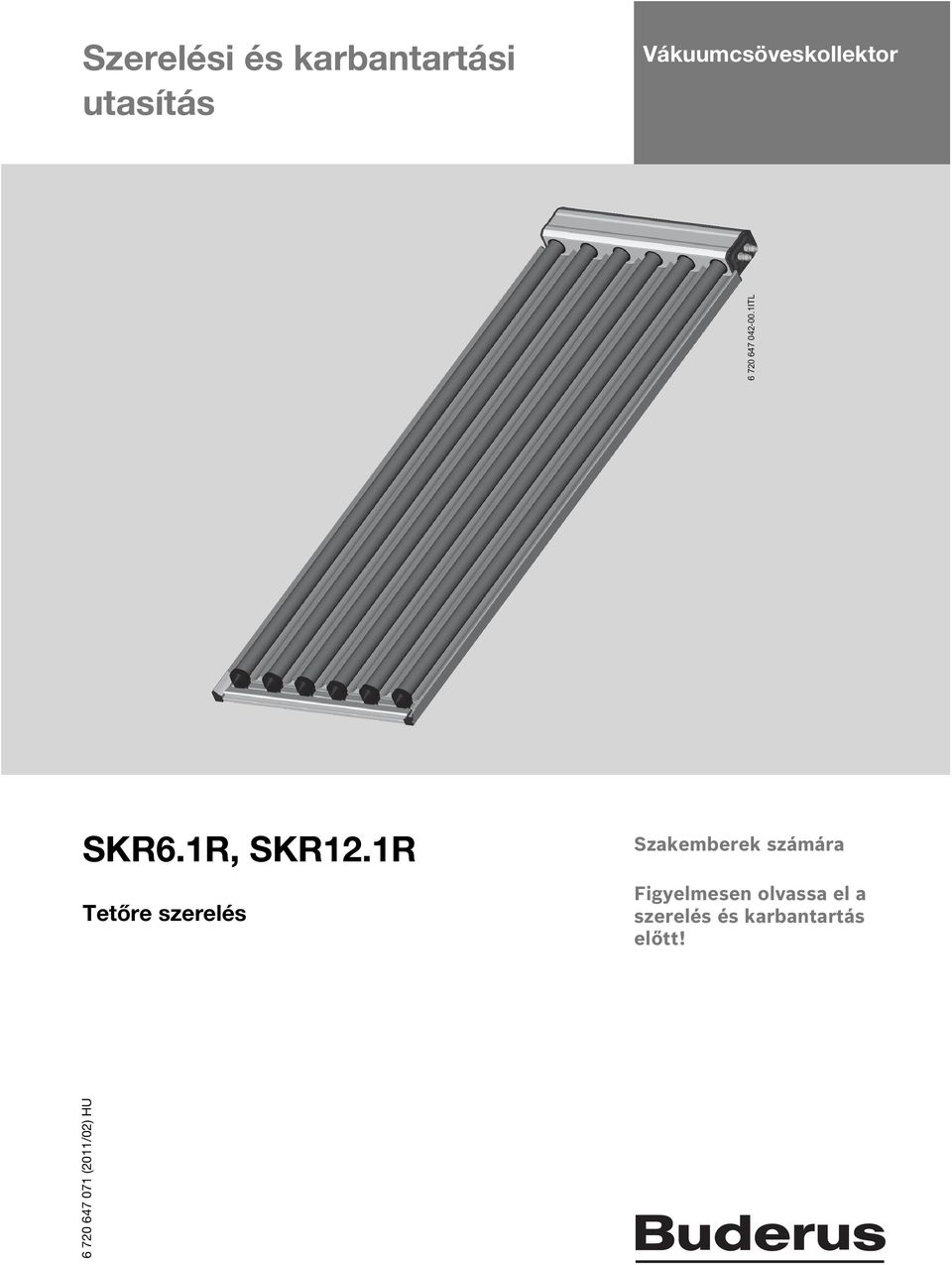

1 Szerelési és karbantartási utasítás Vákuumcsöveskollektor ITL SKR6.1R, SKR12.1R Tetőre szerelés Szakemberek számára Figyelmesen olvassa el a szerelés és karbantartás előtt! (2011/02) HU

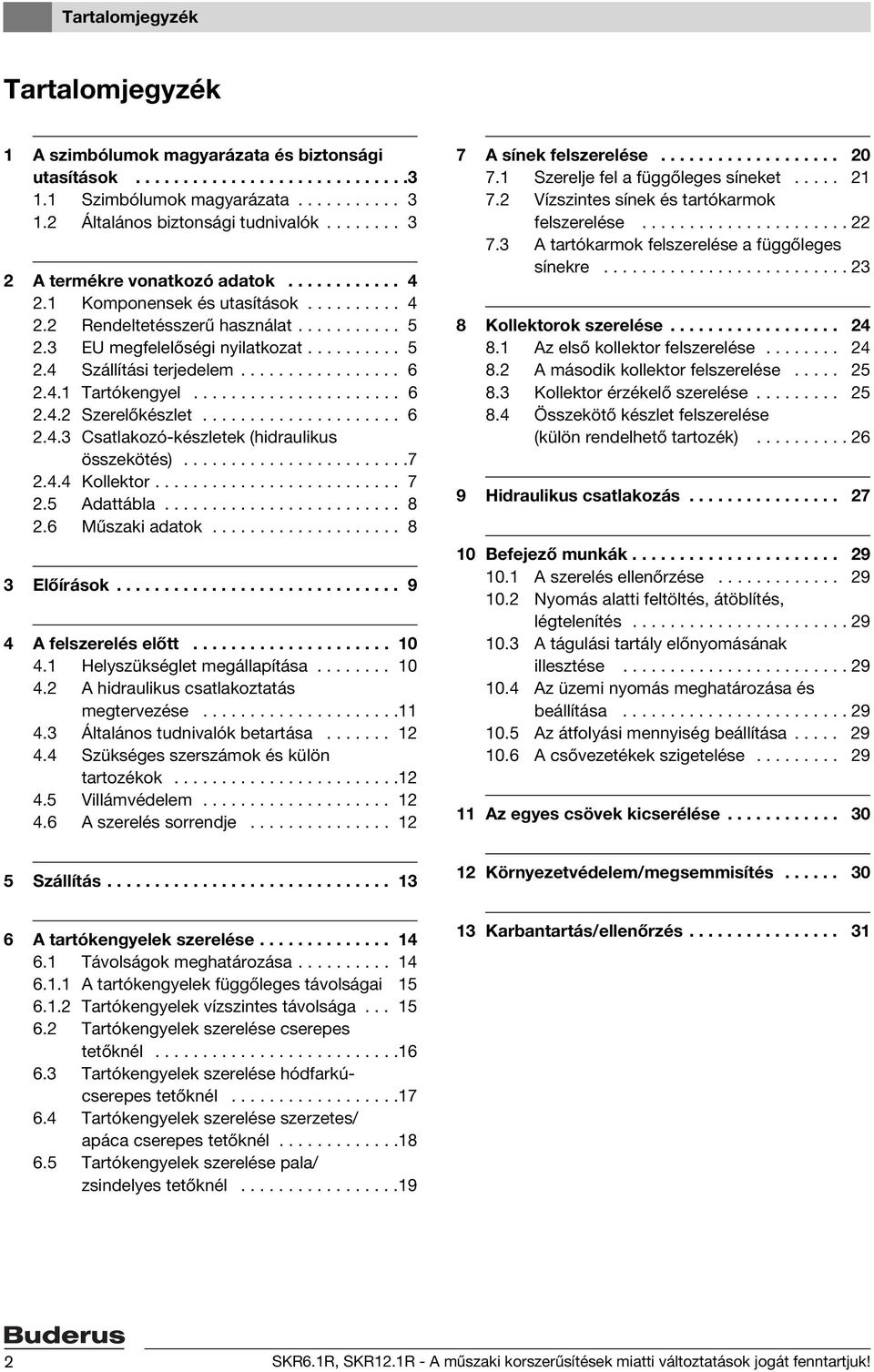

2 Tartalomjegyzék Tartalomjegyzék 1 A szimbólumok magyarázata és biztonsági utasítások Szimbólumok magyarázata Általános biztonsági tudnivalók A termékre vonatkozó adatok Komponensek és utasítások Rendeltetésszerű használat EU megfelelőségi nyilatkozat Szállítási terjedelem Tartókengyel Szerelőkészlet Csatlakozó-készletek (hidraulikus összekötés) Kollektor Adattábla Műszaki adatok Előírások A felszerelés előtt Helyszükséglet megállapítása A hidraulikus csatlakoztatás megtervezése Általános tudnivalók betartása Szükséges szerszámok és külön tartozékok Villámvédelem A szerelés sorrendje A sínek felszerelése Szerelje fel a függőleges síneket Vízszintes sínek és tartókarmok felszerelése A tartókarmok felszerelése a függőleges sínekre Kollektorok szerelése Az első kollektor felszerelése A második kollektor felszerelése Kollektor érzékelő szerelése Összekötő készlet felszerelése (külön rendelhető tartozék) Hidraulikus csatlakozás Befejező munkák A szerelés ellenőrzése Nyomás alatti feltöltés, átöblítés, légtelenítés A tágulási tartály előnyomásának illesztése Az üzemi nyomás meghatározása és beállítása Az átfolyási mennyiség beállítása A csővezetékek szigetelése Az egyes csövek kicserélése Szállítás Környezetvédelem/megsemmisítés A tartókengyelek szerelése Távolságok meghatározása A tartókengyelek függőleges távolságai Tartókengyelek vízszintes távolsága Tartókengyelek szerelése cserepes tetőknél Tartókengyelek szerelése hódfarkúcserepes tetőknél Tartókengyelek szerelése szerzetes/ apáca cserepes tetőknél Tartókengyelek szerelése pala/ zsindelyes tetőknél Karbantartás/ellenőrzés SKR6.1R, SKR12.1R - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

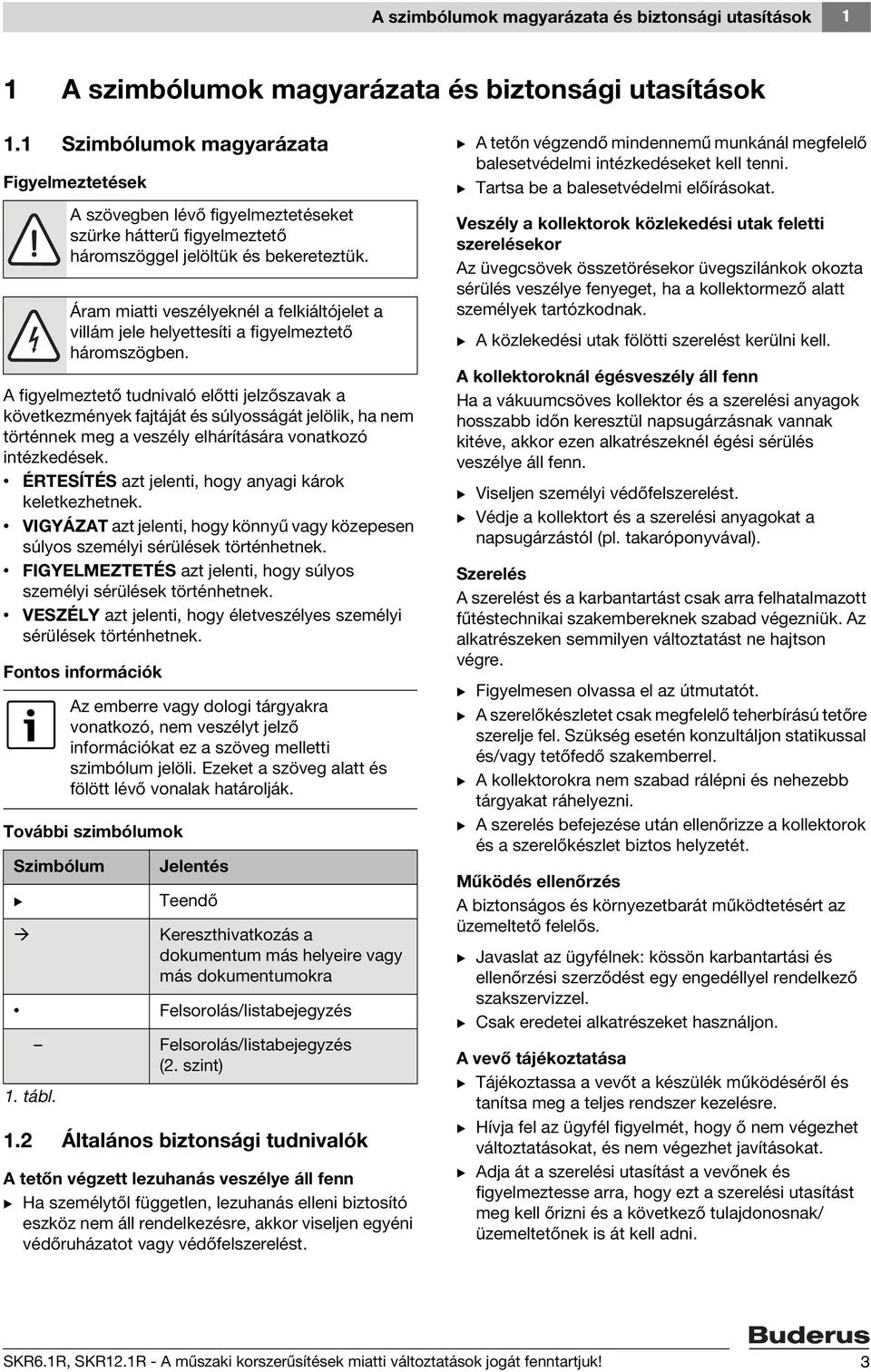

3 A szimbólumok magyarázata és biztonsági utasítások 1 1 A szimbólumok magyarázata és biztonsági utasítások 1.1 Szimbólumok magyarázata Figyelmeztetések A figyelmeztető tudnivaló előtti jelzőszavak a következmények fajtáját és súlyosságát jelölik, ha nem történnek meg a veszély elhárítására vonatkozó intézkedések. ÉRTESÍTÉS azt jelenti, hogy anyagi károk keletkezhetnek. VIGYÁZAT azt jelenti, hogy könnyű vagy közepesen súlyos személyi sérülések történhetnek. FIGYELMEZTETÉS azt jelenti, hogy súlyos személyi sérülések történhetnek. VESZÉLY azt jelenti, hogy életveszélyes személyi sérülések történhetnek. Fontos információk További szimbólumok Szimbólum B A szövegben lévő figyelmeztetéseket szürke hátterű figyelmeztető háromszöggel jelöltük és bekereteztük. Áram miatti veszélyeknél a felkiáltójelet a villám jele helyettesíti a figyelmeztető háromszögben. Az emberre vagy dologi tárgyakra vonatkozó, nem veszélyt jelző információkat ez a szöveg melletti szimbólum jelöli. Ezeket a szöveg alatt és fölött lévő vonalak határolják. Jelentés Teendő Kereszthivatkozás a dokumentum más helyeire vagy más dokumentumokra Felsorolás/listabejegyzés Felsorolás/listabejegyzés (2. szint) 1. tábl. 1.2 Általános biztonsági tudnivalók A tetőn végzett lezuhanás veszélye áll fenn B Ha személytől független, lezuhanás elleni biztosító eszköz nem áll rendelkezésre, akkor viseljen egyéni védőruházatot vagy védőfelszerelést. B A tetőn végzendő mindennemű munkánál megfelelő balesetvédelmi intézkedéseket kell tenni. B Tartsa be a balesetvédelmi előírásokat. Veszély a kollektorok közlekedési utak feletti szerelésekor Az üvegcsövek összetörésekor üvegszilánkok okozta sérülés veszélye fenyeget, ha a kollektormező alatt személyek tartózkodnak. B A közlekedési utak fölötti szerelést kerülni kell. A kollektoroknál égésveszély áll fenn Ha a vákuumcsöves kollektor és a szerelési anyagok hosszabb időn keresztül napsugárzásnak vannak kitéve, akkor ezen alkatrészeknél égési sérülés veszélye áll fenn. B Viseljen személyi védőfelszerelést. B Védje a kollektort és a szerelési anyagokat a napsugárzástól (pl. takaróponyvával). Szerelés A szerelést és a karbantartást csak arra felhatalmazott fűtéstechnikai szakembereknek szabad végezniük. Az alkatrészeken semmilyen változtatást ne hajtson végre. B Figyelmesen olvassa el az útmutatót. B A szerelőkészletet csak megfelelő teherbírású tetőre szerelje fel. Szükség esetén konzultáljon statikussal és/vagy tetőfedő szakemberrel. B A kollektorokra nem szabad rálépni és nehezebb tárgyakat ráhelyezni. B A szerelés befejezése után ellenőrizze a kollektorok és a szerelőkészlet biztos helyzetét. Működés ellenőrzés A biztonságos és környezetbarát működtetésért az üzemeltető felelős. B Javaslat az ügyfélnek: kössön karbantartási és ellenőrzési szerződést egy engedéllyel rendelkező szakszervizzel. B Csak eredetei alkatrészeket használjon. A vevő tájékoztatása B Tájékoztassa a vevőt a készülék működéséről és tanítsa meg a teljes rendszer kezelésre. B Hívja fel az ügyfél figyelmét, hogy ő nem végezhet változtatásokat, és nem végezhet javításokat. B Adja át a szerelési utasítást a vevőnek és figyelmeztesse arra, hogy ezt a szerelési utasítást meg kell őrizni és a következő tulajdonosnak/ üzemeltetőnek is át kell adni. SKR6.1R, SKR12.1R - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 3

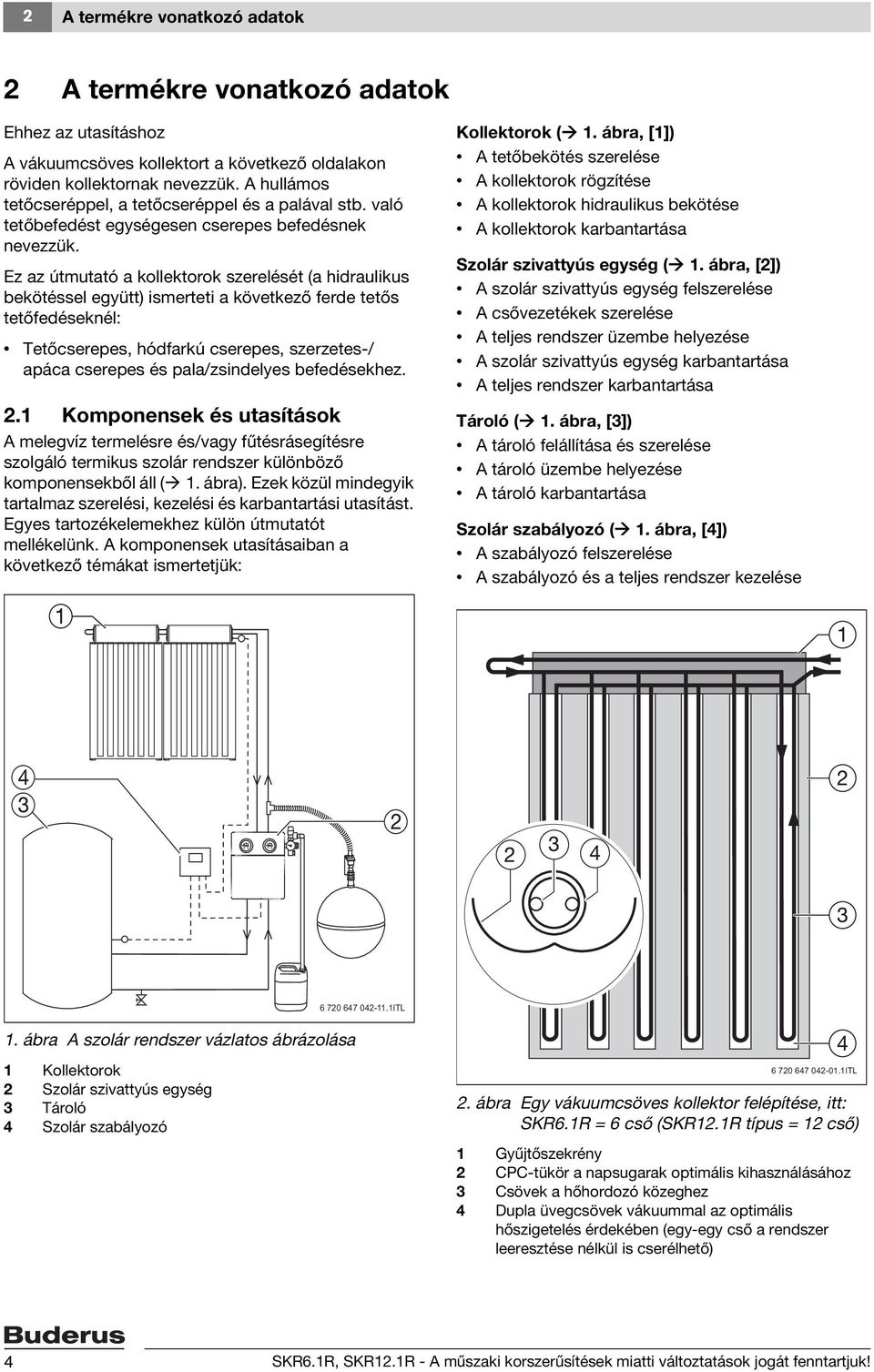

4 2 A termékre vonatkozó adatok 2 A termékre vonatkozó adatok Ehhez az utasításhoz A vákuumcsöves kollektort a következő oldalakon röviden kollektornak nevezzük. A hullámos tetőcseréppel, a tetőcseréppel és a palával stb. való tetőbefedést egységesen cserepes befedésnek nevezzük. Ez az útmutató a kollektorok szerelését (a hidraulikus bekötéssel együtt) ismerteti a következő ferde tetős tetőfedéseknél: Tetőcserepes, hódfarkú cserepes, szerzetes-/ apáca cserepes és pala/zsindelyes befedésekhez. 2.1 Komponensek és utasítások A melegvíz termelésre és/vagy fűtésrásegítésre szolgáló termikus szolár rendszer különböző komponensekből áll ( 1. ábra). Ezek közül mindegyik tartalmaz szerelési, kezelési és karbantartási utasítást. Egyes tartozékelemekhez külön útmutatót mellékelünk. A komponensek utasításaiban a következő témákat ismertetjük: Kollektorok ( 1. ábra, [1]) A tetőbekötés szerelése A kollektorok rögzítése A kollektorok hidraulikus bekötése A kollektorok karbantartása Szolár szivattyús egység ( 1. ábra, [2]) A szolár szivattyús egység felszerelése A csővezetékek szerelése A teljes rendszer üzembe helyezése A szolár szivattyús egység karbantartása A teljes rendszer karbantartása Tároló ( 1. ábra, [3]) A tároló felállítása és szerelése A tároló üzembe helyezése A tároló karbantartása Szolár szabályozó ( 1. ábra, [4]) A szabályozó felszerelése A szabályozó és a teljes rendszer kezelése 1. ábra A szolár rendszer vázlatos ábrázolása ITL 1 Kollektorok 2 Szolár szivattyús egység 3 Tároló 4 Szolár szabályozó ITL 2. ábra Egy vákuumcsöves kollektor felépítése, itt: SKR6.1R = 6 cső (SKR12.1R típus = 12 cső) 1 Gyűjtőszekrény 2 CPC-tükör a napsugarak optimális kihasználásához 3 Csövek a hőhordozó közeghez 4 Dupla üvegcsövek vákuummal az optimális hőszigetelés érdekében (egy-egy cső a rendszer leeresztése nélkül is cserélhető) 4 SKR6.1R, SKR12.1R - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

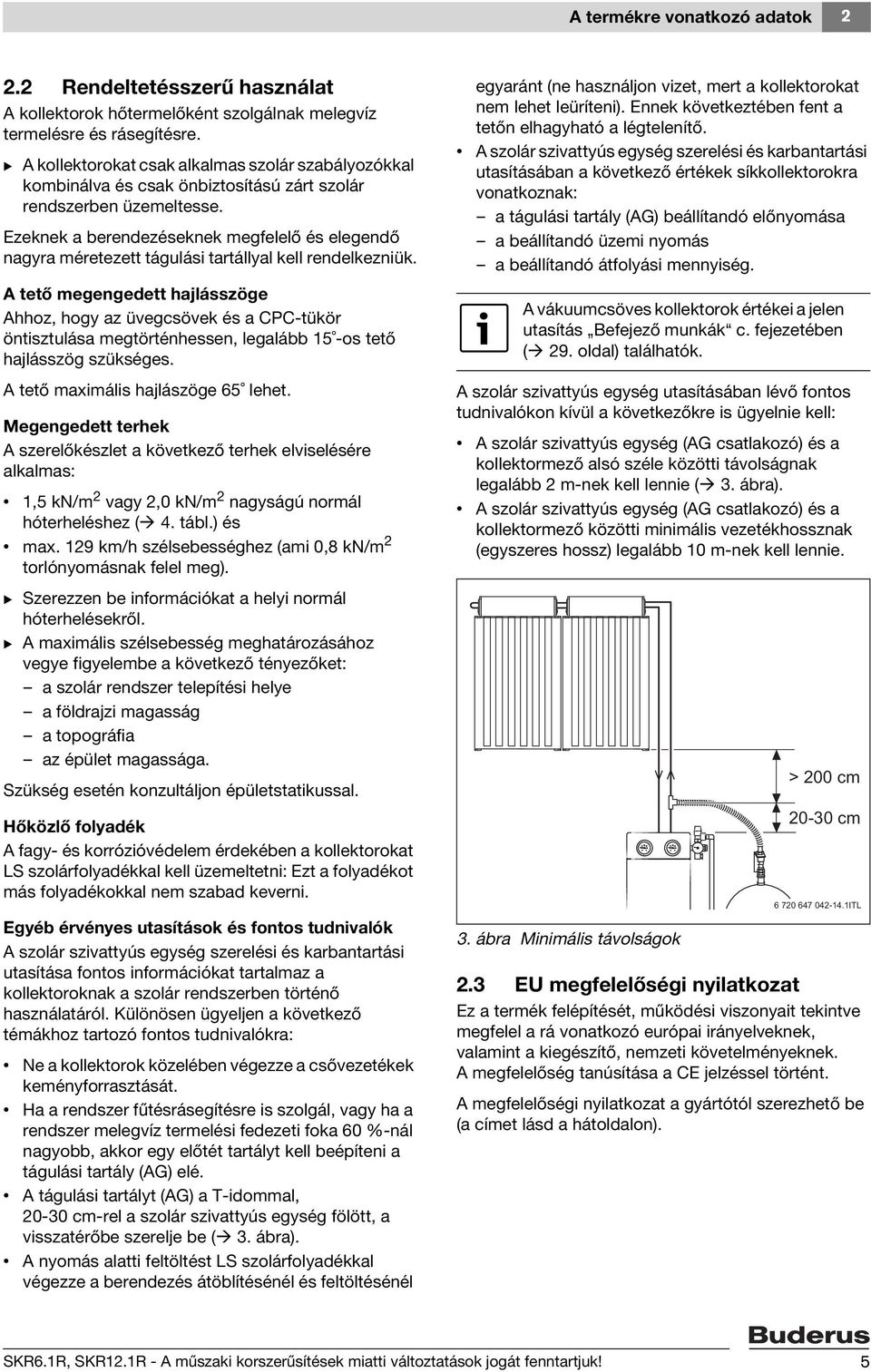

5 A termékre vonatkozó adatok Rendeltetésszerű használat A kollektorok hőtermelőként szolgálnak melegvíz termelésre és rásegítésre. B A kollektorokat csak alkalmas szolár szabályozókkal kombinálva és csak önbiztosítású zárt szolár rendszerben üzemeltesse. Ezeknek a berendezéseknek megfelelő és elegendő nagyra méretezett tágulási tartállyal kell rendelkezniük. A tető megengedett hajlásszöge Ahhoz, hogy az üvegcsövek és a CPC-tükör öntisztulása megtörténhessen, legalább 15 -os tető hajlásszög szükséges. A tető maximális hajlászöge 65 lehet. Megengedett terhek A szerelőkészlet a következő terhek elviselésére alkalmas: 1,5 kn/m 2 vagy 2,0 kn/m 2 nagyságú normál hóterheléshez ( 4. tábl.) és max. 129 km/h szélsebességhez (ami 0,8 kn/m 2 torlónyomásnak felel meg). B Szerezzen be információkat a helyi normál hóterhelésekről. B A maximális szélsebesség meghatározásához vegye figyelembe a következő tényezőket: a szolár rendszer telepítési helye a földrajzi magasság a topográfia az épület magassága. Szükség esetén konzultáljon épületstatikussal. Hőközlő folyadék A fagy- és korrózióvédelem érdekében a kollektorokat LS szolárfolyadékkal kell üzemeltetni: Ezt a folyadékot más folyadékokkal nem szabad keverni. Egyéb érvényes utasítások és fontos tudnivalók A szolár szivattyús egység szerelési és karbantartási utasítása fontos információkat tartalmaz a kollektoroknak a szolár rendszerben történő használatáról. Különösen ügyeljen a következő témákhoz tartozó fontos tudnivalókra: Ne a kollektorok közelében végezze a csővezetékek keményforrasztását. Ha a rendszer fűtésrásegítésre is szolgál, vagy ha a rendszer melegvíz termelési fedezeti foka 60 %-nál nagyobb, akkor egy előtét tartályt kell beépíteni a tágulási tartály (AG) elé. A tágulási tartályt (AG) a T-idommal, cm-rel a szolár szivattyús egység fölött, a visszatérőbe szerelje be ( 3. ábra). A nyomás alatti feltöltést LS szolárfolyadékkal végezze a berendezés átöblítésénél és feltöltésénél egyaránt (ne használjon vizet, mert a kollektorokat nem lehet leüríteni). Ennek következtében fent a tetőn elhagyható a légtelenítő. A szolár szivattyús egység szerelési és karbantartási utasításában a következő értékek síkkollektorokra vonatkoznak: a tágulási tartály (AG) beállítandó előnyomása a beállítandó üzemi nyomás a beállítandó átfolyási mennyiség. A vákuumcsöves kollektorok értékei a jelen utasítás Befejező munkák c. fejezetében ( 29. oldal) találhatók. A szolár szivattyús egység utasításában lévő fontos tudnivalókon kívül a következőkre is ügyelnie kell: A szolár szivattyús egység (AG csatlakozó) és a kollektormező alsó széle közötti távolságnak legalább 2 m-nek kell lennie ( 3. ábra). A szolár szivattyús egység (AG csatlakozó) és a kollektormező közötti minimális vezetékhossznak (egyszeres hossz) legalább 10 m-nek kell lennie. 3. ábra Minimális távolságok > 200 cm cm ITL 2.3 EU megfelelőségi nyilatkozat Ez a termék felépítését, működési viszonyait tekintve megfelel a rá vonatkozó európai irányelveknek, valamint a kiegészítő, nemzeti követelményeknek. A megfelelőség tanúsítása a CE jelzéssel történt. A megfelelőségi nyilatkozat a gyártótól szerezhető be (a címet lásd a hátoldalon). SKR6.1R, SKR12.1R - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 5

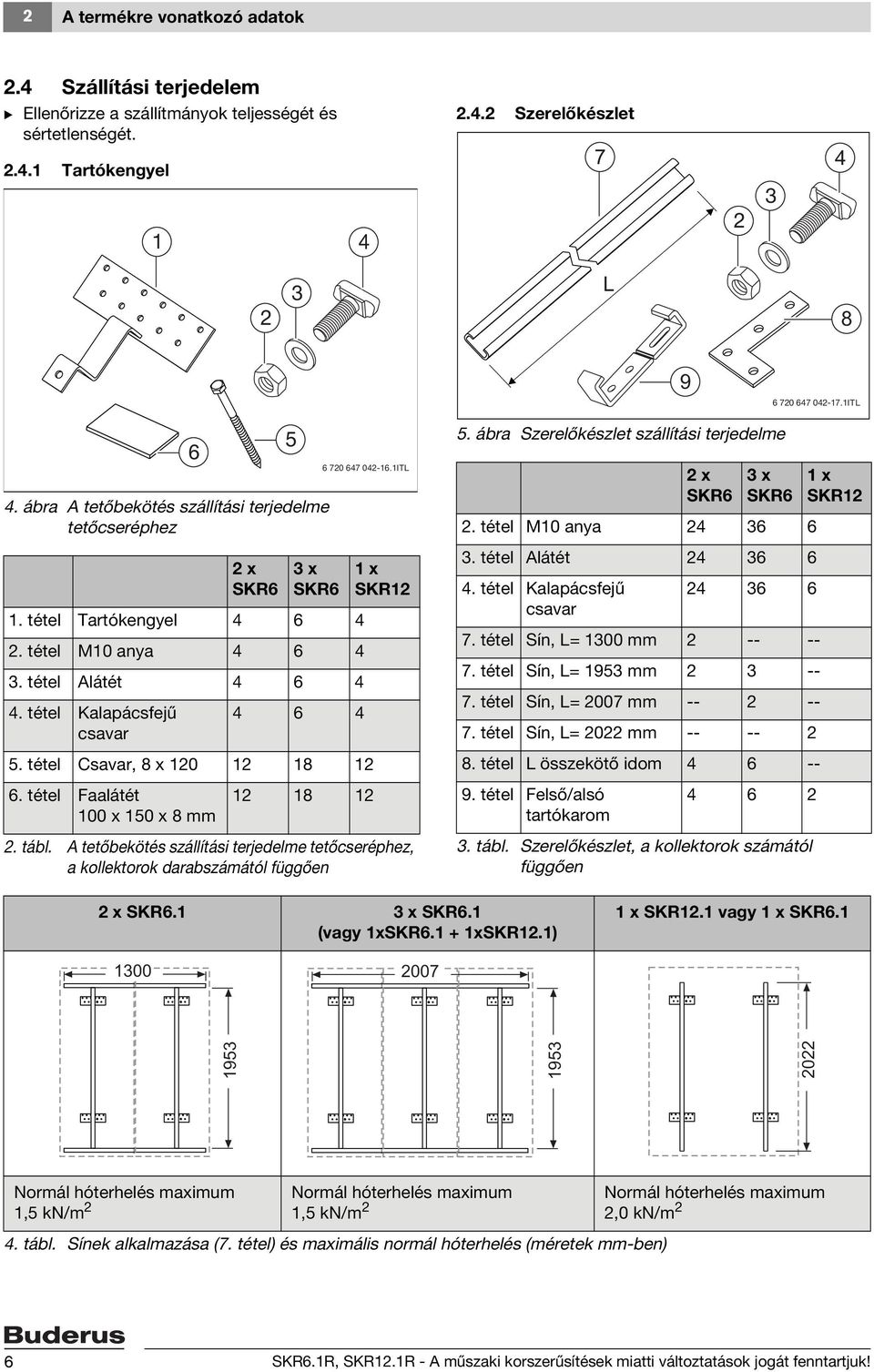

6 2 A termékre vonatkozó adatok 2.4 Szállítási terjedelem B Ellenőrizze a szállítmányok teljességét és sértetlenségét Tartókengyel Szerelőkészlet L ITL 4. ábra A tetőbekötés szállítási terjedelme tetőcseréphez 2 x SKR6 3 x SKR6 1. tétel Tartókengyel tétel M10 anya tétel Alátét tétel Kalapácsfejű csavar tétel Csavar, 8 x tétel Faalátét 100 x 150 x 8 mm ITL x SKR12 2. tábl. A tetőbekötés szállítási terjedelme tetőcseréphez, a kollektorok darabszámától függően 5 5. ábra Szerelőkészlet szállítási terjedelme 2 x SKR6 3 x SKR6 2. tétel M10 anya tétel Alátét tétel Kalapácsfejű csavar tétel Sín, L= 1300 mm tétel Sín, L= 1953 mm tétel Sín, L= 2007 mm tétel Sín, L= 2022 mm tétel L összekötő idom tétel Felső/alsó tartókarom tábl. Szerelőkészlet, a kollektorok számától függően 1 x SKR12 2 x SKR6.1 3 x SKR6.1 (vagy 1xSKR xSKR12.1) 1 x SKR12.1 vagy 1 x SKR Normál hóterhelés maximum Normál hóterhelés maximum Normál hóterhelés maximum 1,5 kn/m 2 1,5 kn/m 2 2,0 kn/m 2 4. tábl. Sínek alkalmazása (7. tétel) és maximális normál hóterhelés (méretek mm-ben) 6 SKR6.1R, SKR12.1R - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

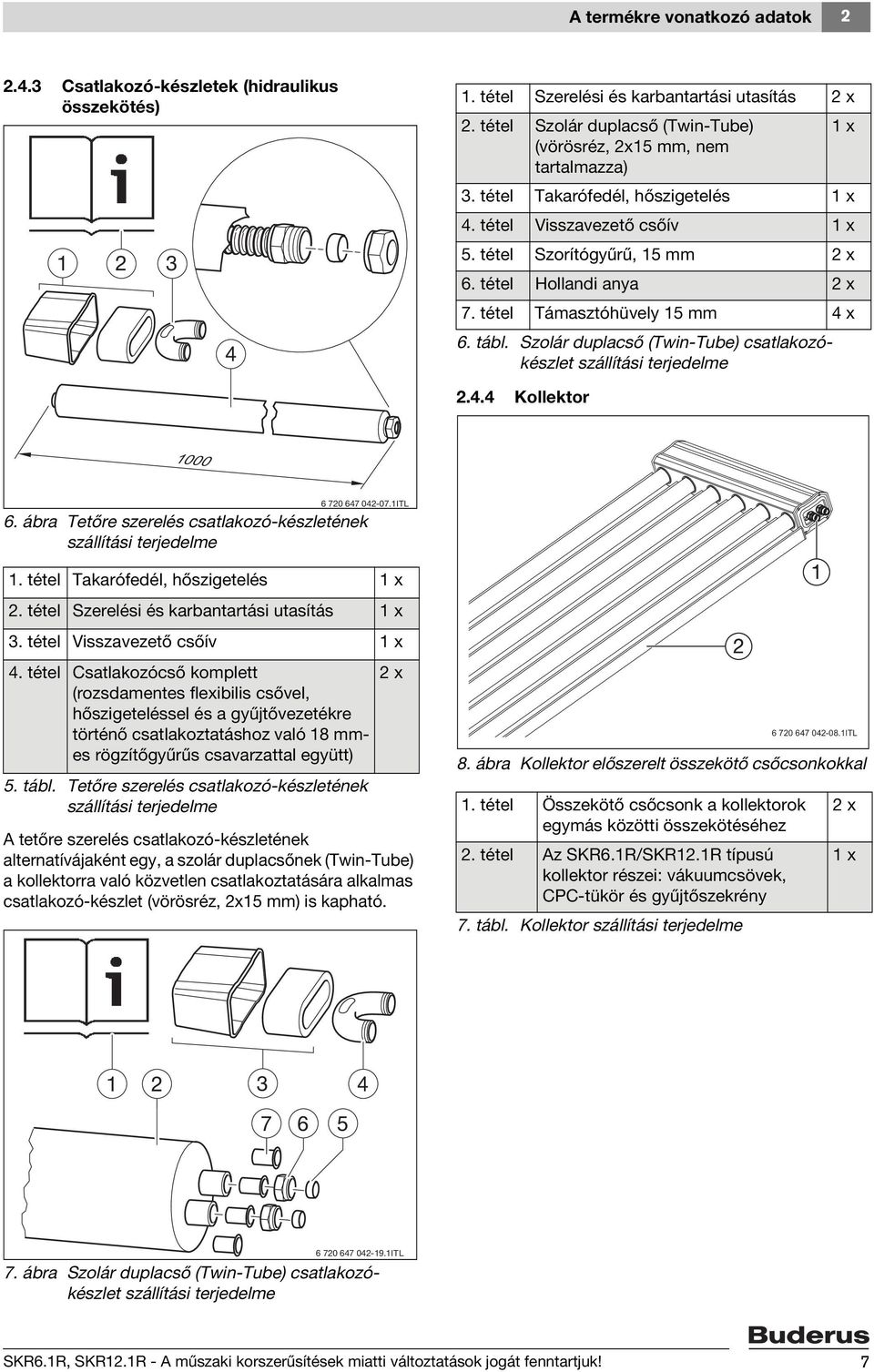

7 A termékre vonatkozó adatok Csatlakozó-készletek (hidraulikus összekötés) tétel Szerelési és karbantartási utasítás 2 x 2. tétel Szolár duplacső (Twin-Tube) (vörösréz, 2x15 mm, nem tartalmazza) 1 x 3. tétel Takarófedél, hőszigetelés 1 x 4. tétel Visszavezető csőív 1 x 5. tétel Szorítógyűrű, 15 mm 2 x 6. tétel Hollandi anya 2 x 7. tétel Támasztóhüvely 15 mm 4 x 6. tábl. Szolár duplacső (Twin-Tube) csatlakozókészlet szállítási terjedelme Kollektor ITL 6. ábra Tetőre szerelés csatlakozó-készletének szállítási terjedelme 1. tétel Takarófedél, hőszigetelés 1 x 2. tétel Szerelési és karbantartási utasítás 1 x 3. tétel Visszavezető csőív 1 x 4. tétel Csatlakozócső komplett 2 x (rozsdamentes flexibilis csővel, hőszigeteléssel és a gyűjtővezetékre történő csatlakoztatáshoz való 18 mmes rögzítőgyűrűs csavarzattal együtt) 5. tábl. Tetőre szerelés csatlakozó-készletének szállítási terjedelme A tetőre szerelés csatlakozó-készletének alternatívájaként egy, a szolár duplacsőnek (Twin-Tube) a kollektorra való közvetlen csatlakoztatására alkalmas csatlakozó-készlet (vörösréz, 2x15 mm) is kapható. 8. ábra Kollektor előszerelt összekötő csőcsonkokkal 1. tétel Összekötő csőcsonk a kollektorok egymás közötti összekötéséhez 2. tétel Az SKR6.1R/SKR12.1R típusú kollektor részei: vákuumcsövek, CPC-tükör és gyűjtőszekrény 7. tábl. Kollektor szállítási terjedelme ITL 2 x 1 x ITL 7. ábra Szolár duplacső (Twin-Tube) csatlakozókészlet szállítási terjedelme SKR6.1R, SKR12.1R - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 7

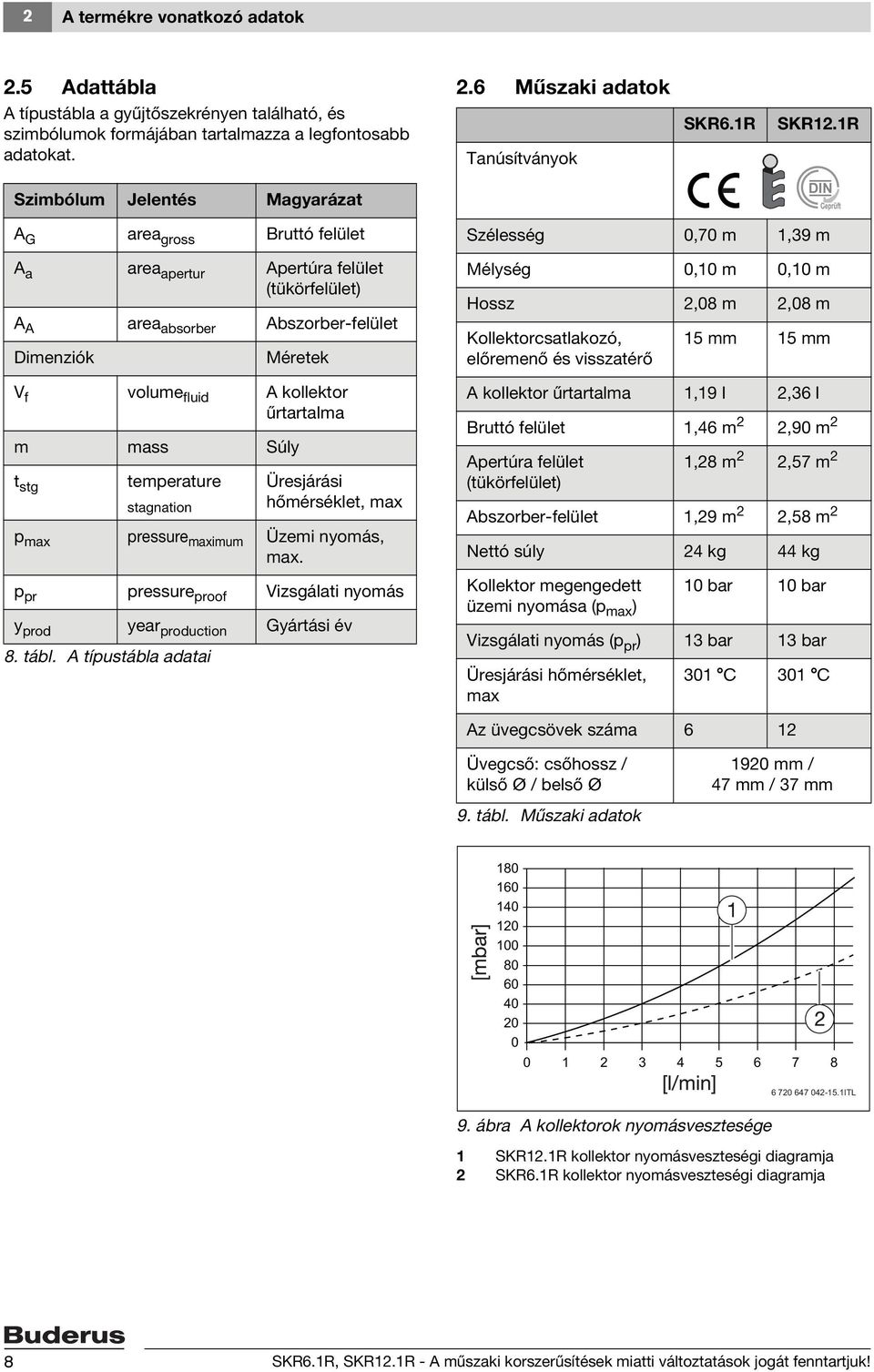

8 2 A termékre vonatkozó adatok 2.5 Adattábla A típustábla a gyűjtőszekrényen található, és szimbólumok formájában tartalmazza a legfontosabb adatokat. 2.6 Műszaki adatok Tanúsítványok SKR6.1R SKR12.1R Szimbólum Jelentés Magyarázat DIN A G area gross Bruttó felület A a area apertur Apertúra felület (tükörfelület) A A area absorber Abszorber-felület Dimenziók Méretek V f volume fluid A kollektor űrtartalma m mass Súly t stg temperature stagnation Üresjárási hőmérséklet, max p max pressure maximum Üzemi nyomás, max. p pr pressure proof Vizsgálati nyomás y prod year production Gyártási év 8. tábl. A típustábla adatai Szélesség 0,70 m 1,39 m Mélység 0,10 m 0,10 m Hossz 2,08 m 2,08 m Kollektorcsatlakozó, előremenő és visszatérő 15 mm 15 mm A kollektor űrtartalma 1,19 l 2,36 l Bruttó felület 1,46 m 2 2,90 m 2 Apertúra felület (tükörfelület) 1,28 m 2 2,57 m 2 Abszorber-felület 1,29 m 2 2,58 m 2 Nettó súly 24 kg 44 kg Kollektor megengedett üzemi nyomása (p max ) 10 bar 10 bar Vizsgálati nyomás (p pr ) 13 bar 13 bar Üresjárási hőmérséklet, max 301 C 301 C Az üvegcsövek száma 6 12 Üvegcső: csőhossz / külső Ø / belső Ø 1920 mm / 47 mm / 37 mm 9. tábl. Műszaki adatok ITL 9. ábra A kollektorok nyomásvesztesége 1 SKR12.1R kollektor nyomásveszteségi diagramja 2 SKR6.1R kollektor nyomásveszteségi diagramja 8 SKR6.1R, SKR12.1R - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

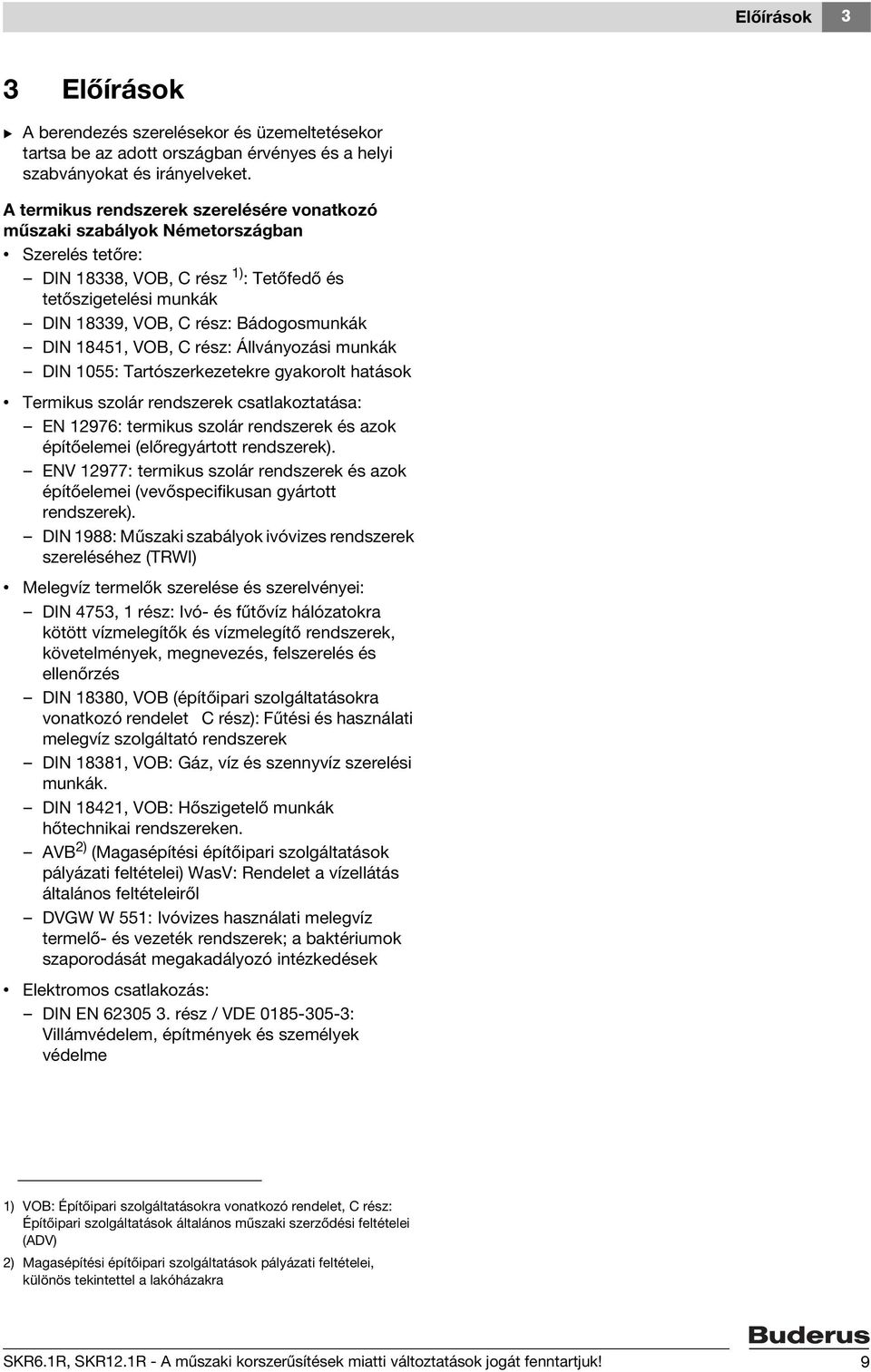

9 Előírások 3 3 Előírások B A berendezés szerelésekor és üzemeltetésekor tartsa be az adott országban érvényes és a helyi szabványokat és irányelveket. A termikus rendszerek szerelésére vonatkozó műszaki szabályok Németországban Szerelés tetőre: DIN 18338, VOB, C rész 1) : Tetőfedő és tetőszigetelési munkák DIN 18339, VOB, C rész: Bádogosmunkák DIN 18451, VOB, C rész: Állványozási munkák DIN 1055: Tartószerkezetekre gyakorolt hatások Termikus szolár rendszerek csatlakoztatása: EN 12976: termikus szolár rendszerek és azok építőelemei (előregyártott rendszerek). ENV 12977: termikus szolár rendszerek és azok építőelemei (vevőspecifikusan gyártott rendszerek). DIN 1988: Műszaki szabályok ivóvizes rendszerek szereléséhez (TRWI) Melegvíz termelők szerelése és szerelvényei: DIN 4753, 1 rész: Ivó- és fűtővíz hálózatokra kötött vízmelegítők és vízmelegítő rendszerek, követelmények, megnevezés, felszerelés és ellenőrzés DIN 18380, VOB (építőipari szolgáltatásokra vonatkozó rendelet C rész): Fűtési és használati melegvíz szolgáltató rendszerek DIN 18381, VOB: Gáz, víz és szennyvíz szerelési munkák. DIN 18421, VOB: Hőszigetelő munkák hőtechnikai rendszereken. AVB 2) (Magasépítési építőipari szolgáltatások pályázati feltételei) WasV: Rendelet a vízellátás általános feltételeiről DVGW W 551: Ivóvizes használati melegvíz termelő- és vezeték rendszerek; a baktériumok szaporodását megakadályozó intézkedések Elektromos csatlakozás: DIN EN rész / VDE : Villámvédelem, építmények és személyek védelme 1) VOB: Építőipari szolgáltatásokra vonatkozó rendelet, C rész: Építőipari szolgáltatások általános műszaki szerződési feltételei (ADV) 2) Magasépítési építőipari szolgáltatások pályázati feltételei, különös tekintettel a lakóházakra SKR6.1R, SKR12.1R - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 9

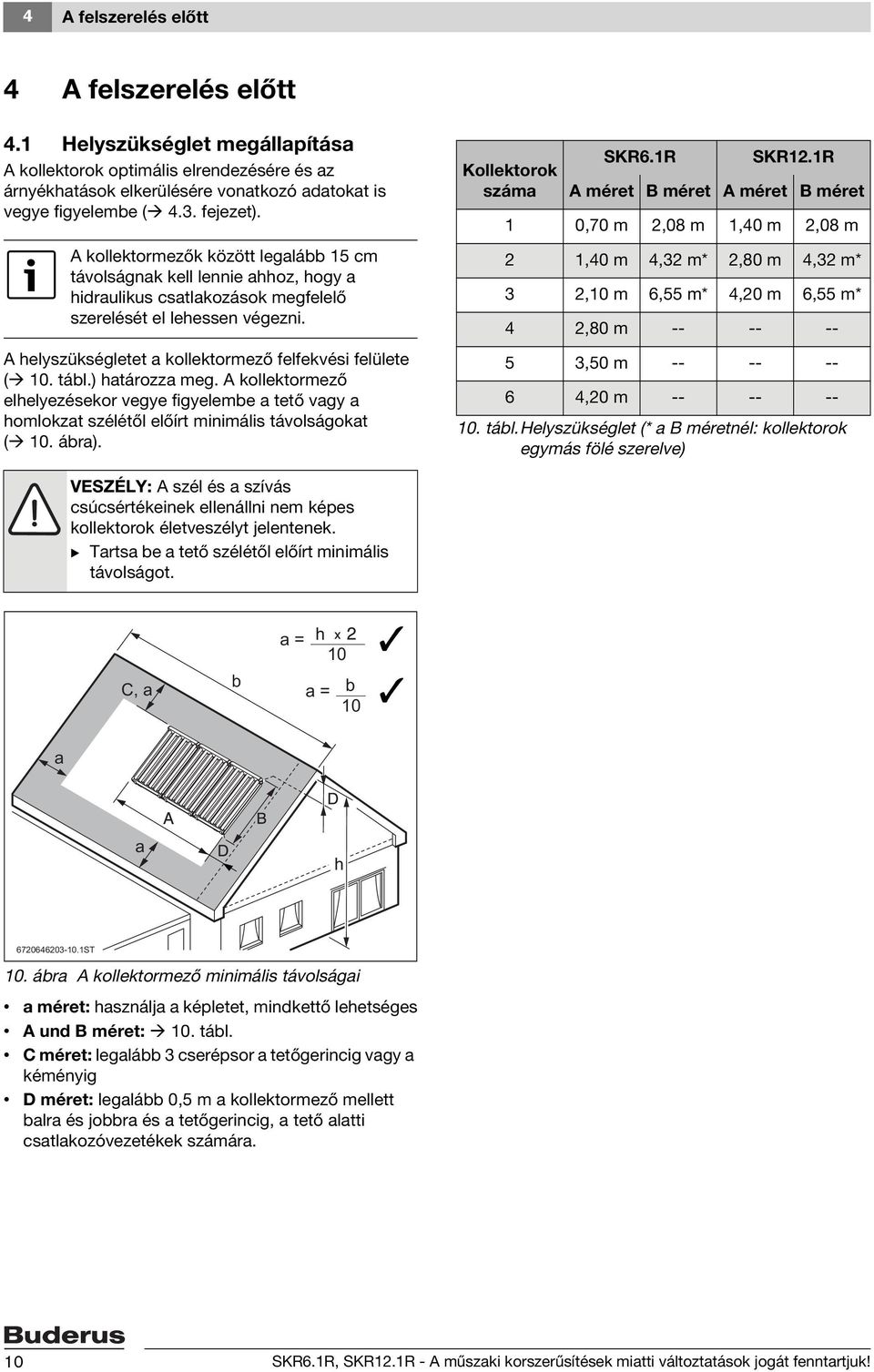

10 4 A felszerelés előtt 4 A felszerelés előtt 4.1 Helyszükséglet megállapítása A kollektorok optimális elrendezésére és az árnyékhatások elkerülésére vonatkozó adatokat is vegye figyelembe ( 4.3. fejezet). A kollektormezők között legalább 15 cm távolságnak kell lennie ahhoz, hogy a hidraulikus csatlakozások megfelelő szerelését el lehessen végezni. A helyszükségletet a kollektormező felfekvési felülete ( 10. tábl.) határozza meg. A kollektormező elhelyezésekor vegye figyelembe a tető vagy a homlokzat szélétől előírt minimális távolságokat ( 10. ábra). Kollektorok száma SKR6.1R SKR12.1R A méret B méret A méret B méret 1 0,70 m 2,08 m 1,40 m 2,08 m 2 1,40 m 4,32 m* 2,80 m 4,32 m* 3 2,10 m 6,55 m* 4,20 m 6,55 m* 4 2,80 m ,50 m ,20 m tábl.helyszükséglet (* a B méretnél: kollektorok egymás fölé szerelve) VESZÉLY: A szél és a szívás csúcsértékeinek ellenállni nem képes kollektorok életveszélyt jelentenek. B Tartsa be a tető szélétől előírt minimális távolságot. a = h 10 b C, a a = b 10 a a h ST 10. ábra A kollektormező minimális távolságai a méret: használja a képletet, mindkettő lehetséges A und B méret: 10. tábl. C méret: legalább 3 cserépsor a tetőgerincig vagy a kéményig D méret: legalább 0,5 m a kollektormező mellett balra és jobbra és a tetőgerincig, a tető alatti csatlakozóvezetékek számára. 10 SKR6.1R, SKR12.1R - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

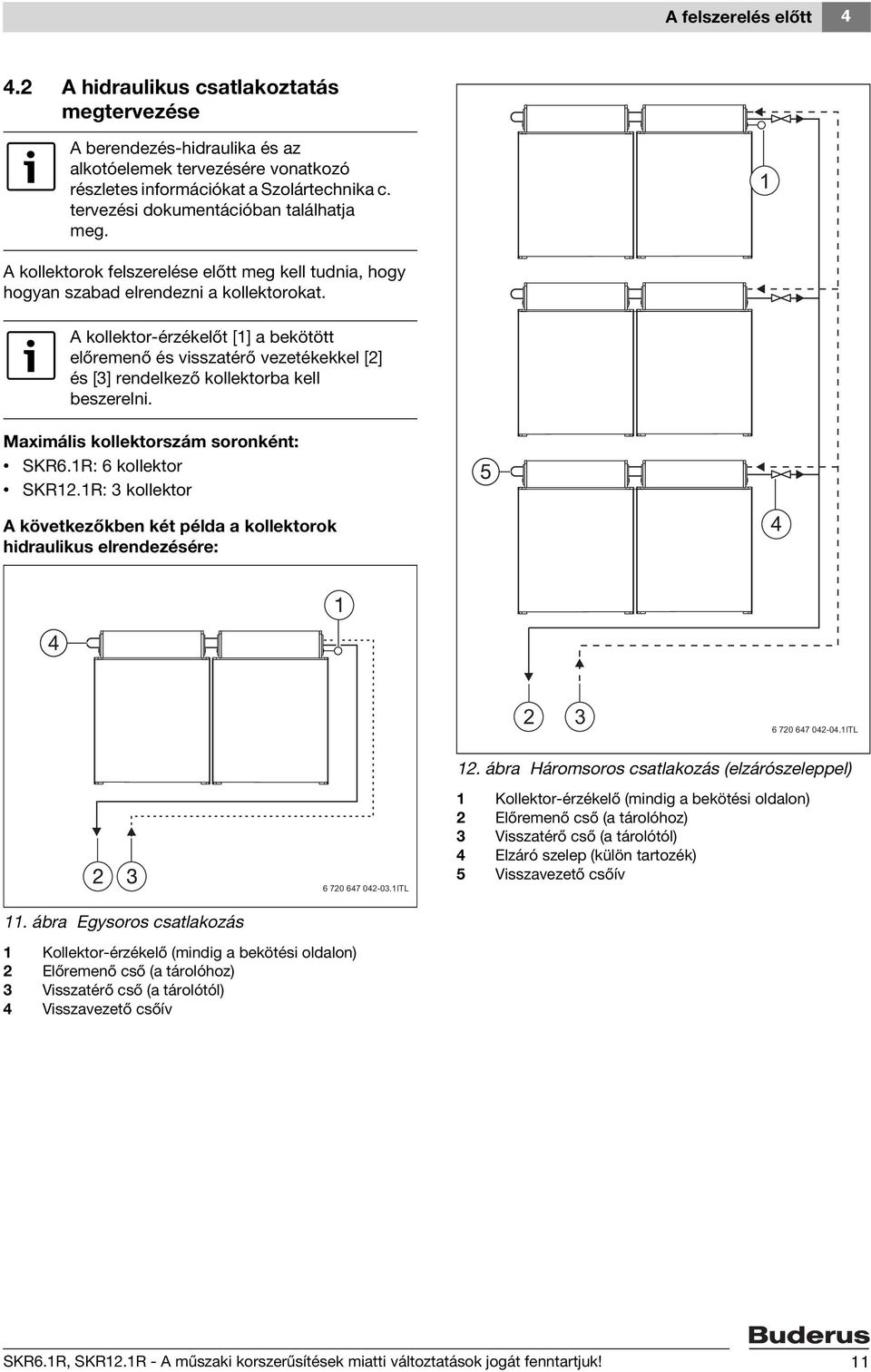

11 A felszerelés előtt A hidraulikus csatlakoztatás megtervezése A berendezés-hidraulika és az alkotóelemek tervezésére vonatkozó részletes információkat a Szolártechnika c. tervezési dokumentációban találhatja meg. 1 A kollektorok felszerelése előtt meg kell tudnia, hogy hogyan szabad elrendezni a kollektorokat. A kollektor-érzékelőt [1] a bekötött előremenő és visszatérő vezetékekkel [2] és [3] rendelkező kollektorba kell beszerelni. Maximális kollektorszám soronként: SKR6.1R: 6 kollektor SKR12.1R: 3 kollektor A következőkben két példa a kollektorok hidraulikus elrendezésére: ITL 12. ábra Háromsoros csatlakozás (elzárószeleppel) ITL 1 Kollektor-érzékelő (mindig a bekötési oldalon) 2 Előremenő cső (a tárolóhoz) 3 Visszatérő cső (a tárolótól) 4 Elzáró szelep (külön tartozék) 5 Visszavezető csőív 11. ábra Egysoros csatlakozás 1 Kollektor-érzékelő (mindig a bekötési oldalon) 2 Előremenő cső (a tárolóhoz) 3 Visszatérő cső (a tárolótól) 4 Visszavezető csőív SKR6.1R, SKR12.1R - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 11

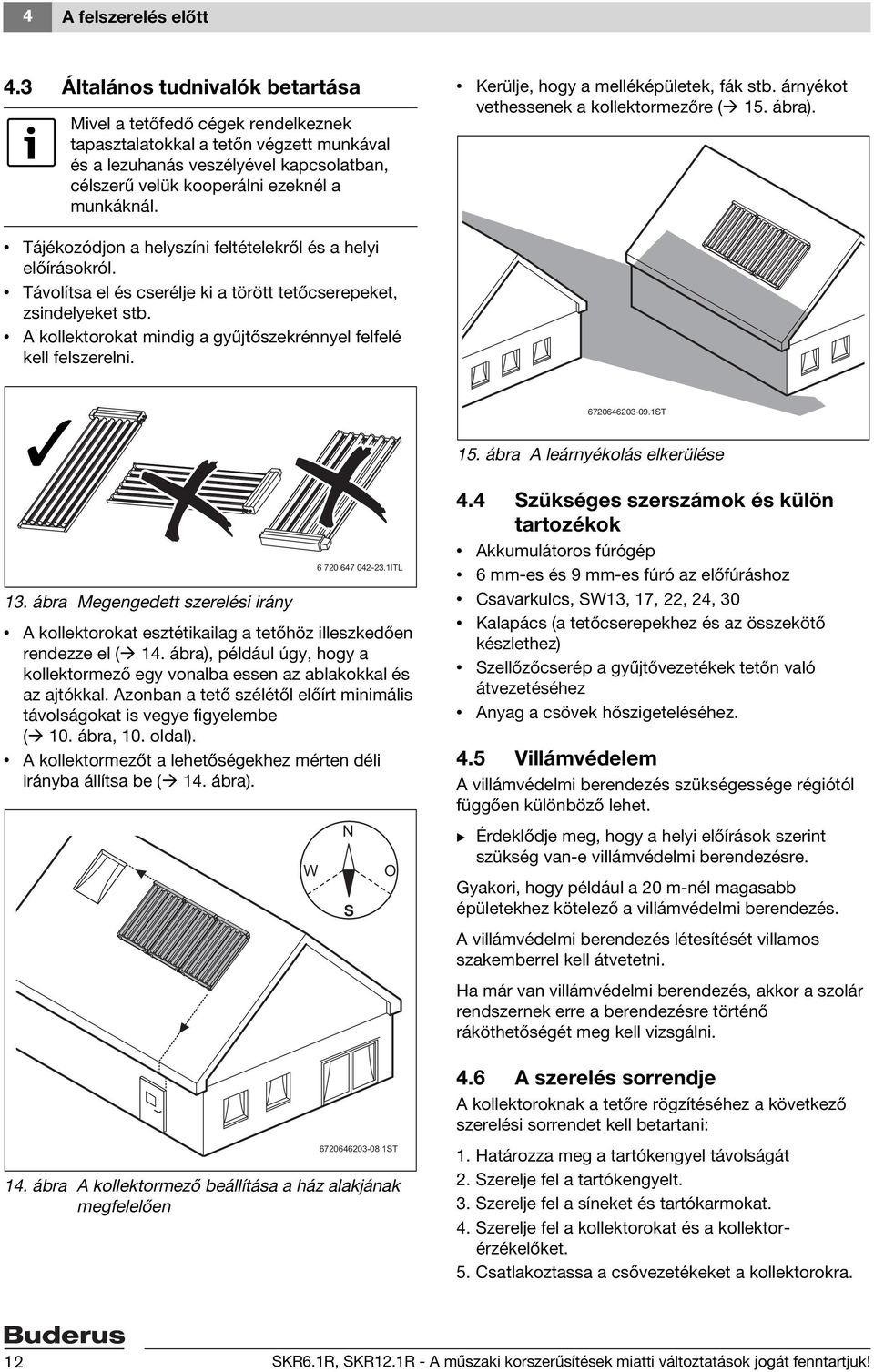

12 4 A felszerelés előtt 4.3 Általános tudnivalók betartása Mivel a tetőfedő cégek rendelkeznek tapasztalatokkal a tetőn végzett munkával és a lezuhanás veszélyével kapcsolatban, célszerű velük kooperálni ezeknél a munkáknál. Kerülje, hogy a melléképületek, fák stb. árnyékot vethessenek a kollektormezőre ( 15. ábra). Tájékozódjon a helyszíni feltételekről és a helyi előírásokról. Távolítsa el és cserélje ki a törött tetőcserepeket, zsindelyeket stb. A kollektorokat mindig a gyűjtőszekrénnyel felfelé kell felszerelni ST 15. ábra A leárnyékolás elkerülése 13. ábra Megengedett szerelési irány A kollektorokat esztétikailag a tetőhöz illeszkedően rendezze el ( 14. ábra), például úgy, hogy a kollektormező egy vonalba essen az ablakokkal és az ajtókkal. Azonban a tető szélétől előírt minimális távolságokat is vegye figyelembe ( 10. ábra, 10. oldal). A kollektormezőt a lehetőségekhez mérten déli irányba állítsa be ( 14. ábra). 14. ábra A kollektormező beállítása a ház alakjának megfelelően W ITL N S O ST 4.4 Szükséges szerszámok és külön tartozékok Akkumulátoros fúrógép 6 mm-es és 9 mm-es fúró az előfúráshoz Csavarkulcs, SW13, 17, 22, 24, 30 Kalapács (a tetőcserepekhez és az összekötő készlethez) Szellőzőcserép a gyűjtővezetékek tetőn való átvezetéséhez Anyag a csövek hőszigeteléséhez. 4.5 Villámvédelem A villámvédelmi berendezés szükségessége régiótól függően különböző lehet. B Érdeklődje meg, hogy a helyi előírások szerint szükség van-e villámvédelmi berendezésre. Gyakori, hogy például a 20 m-nél magasabb épületekhez kötelező a villámvédelmi berendezés. A villámvédelmi berendezés létesítését villamos szakemberrel kell átvetetni. Ha már van villámvédelmi berendezés, akkor a szolár rendszernek erre a berendezésre történő ráköthetőségét meg kell vizsgálni. 4.6 A szerelés sorrendje A kollektoroknak a tetőre rögzítéséhez a következő szerelési sorrendet kell betartani: 1. Határozza meg a tartókengyel távolságát 2. Szerelje fel a tartókengyelt. 3. Szerelje fel a síneket és tartókarmokat. 4. Szerelje fel a kollektorokat és a kollektorérzékelőket. 5. Csatlakoztassa a csővezetékeket a kollektorokra. 12 SKR6.1R, SKR12.1R - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

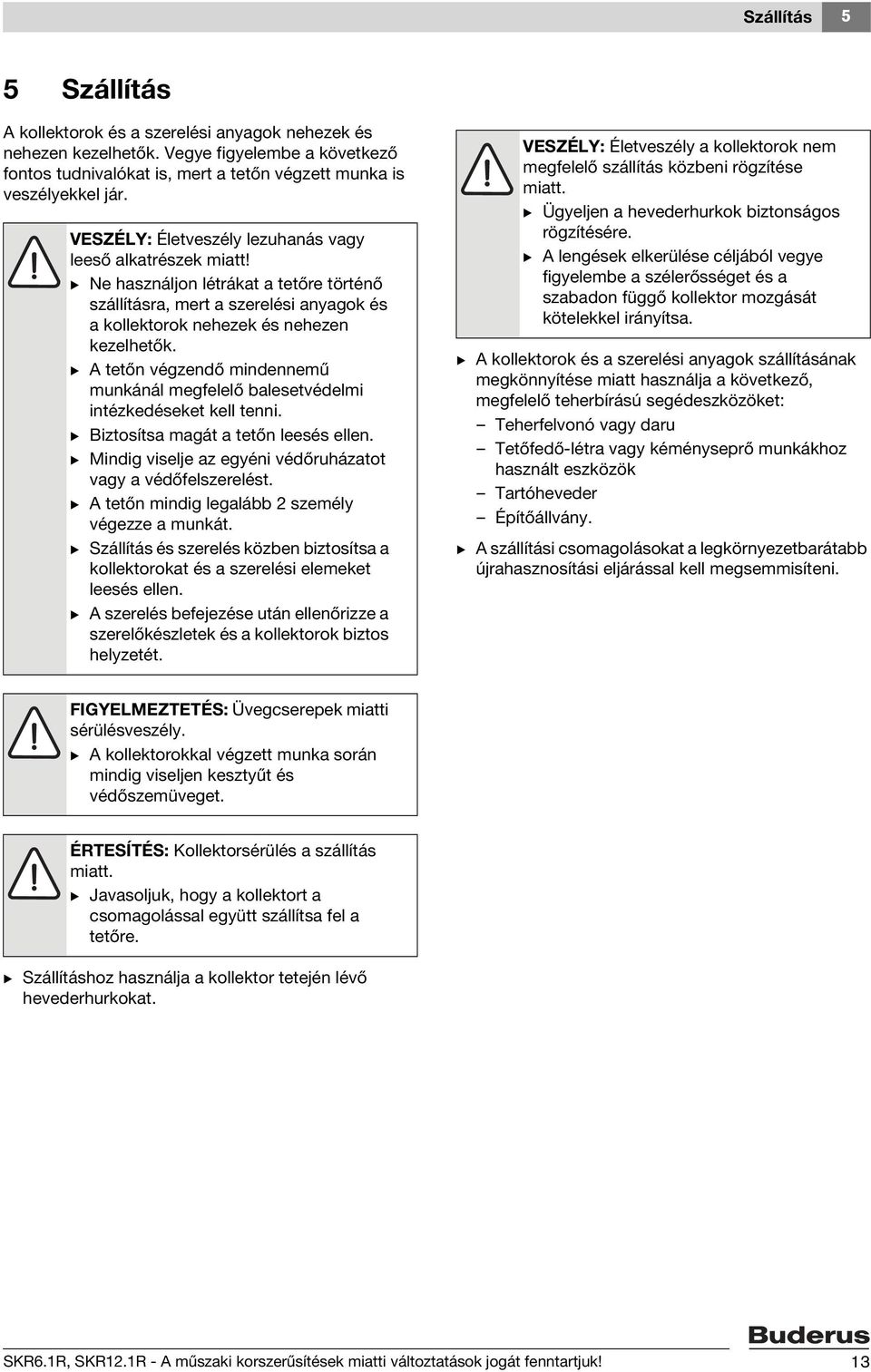

13 Szállítás 5 5 Szállítás A kollektorok és a szerelési anyagok nehezek és nehezen kezelhetők. Vegye figyelembe a következő fontos tudnivalókat is, mert a tetőn végzett munka is veszélyekkel jár. VESZÉLY: Életveszély lezuhanás vagy leeső alkatrészek miatt! B Ne használjon létrákat a tetőre történő szállításra, mert a szerelési anyagok és a kollektorok nehezek és nehezen kezelhetők. B A tetőn végzendő mindennemű munkánál megfelelő balesetvédelmi intézkedéseket kell tenni. B Biztosítsa magát a tetőn leesés ellen. B Mindig viselje az egyéni védőruházatot vagy a védőfelszerelést. B A tetőn mindig legalább 2 személy végezze a munkát. B Szállítás és szerelés közben biztosítsa a kollektorokat és a szerelési elemeket leesés ellen. B A szerelés befejezése után ellenőrizze a szerelőkészletek és a kollektorok biztos helyzetét. VESZÉLY: Életveszély a kollektorok nem megfelelő szállítás közbeni rögzítése miatt. B Ügyeljen a hevederhurkok biztonságos rögzítésére. B A lengések elkerülése céljából vegye figyelembe a szélerősséget és a szabadon függő kollektor mozgását kötelekkel irányítsa. B A kollektorok és a szerelési anyagok szállításának megkönnyítése miatt használja a következő, megfelelő teherbírású segédeszközöket: Teherfelvonó vagy daru Tetőfedő-létra vagy kéményseprő munkákhoz használt eszközök Tartóheveder Építőállvány. B A szállítási csomagolásokat a legkörnyezetbarátabb újrahasznosítási eljárással kell megsemmisíteni. FIGYELMEZTETÉS: Üvegcserepek miatti sérülésveszély. B A kollektorokkal végzett munka során mindig viseljen kesztyűt és védőszemüveget. ÉRTESÍTÉS: Kollektorsérülés a szállítás miatt. B Javasoljuk, hogy a kollektort a csomagolással együtt szállítsa fel a tetőre. B Szállításhoz használja a kollektor tetején lévő hevederhurkokat. SKR6.1R, SKR12.1R - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 13

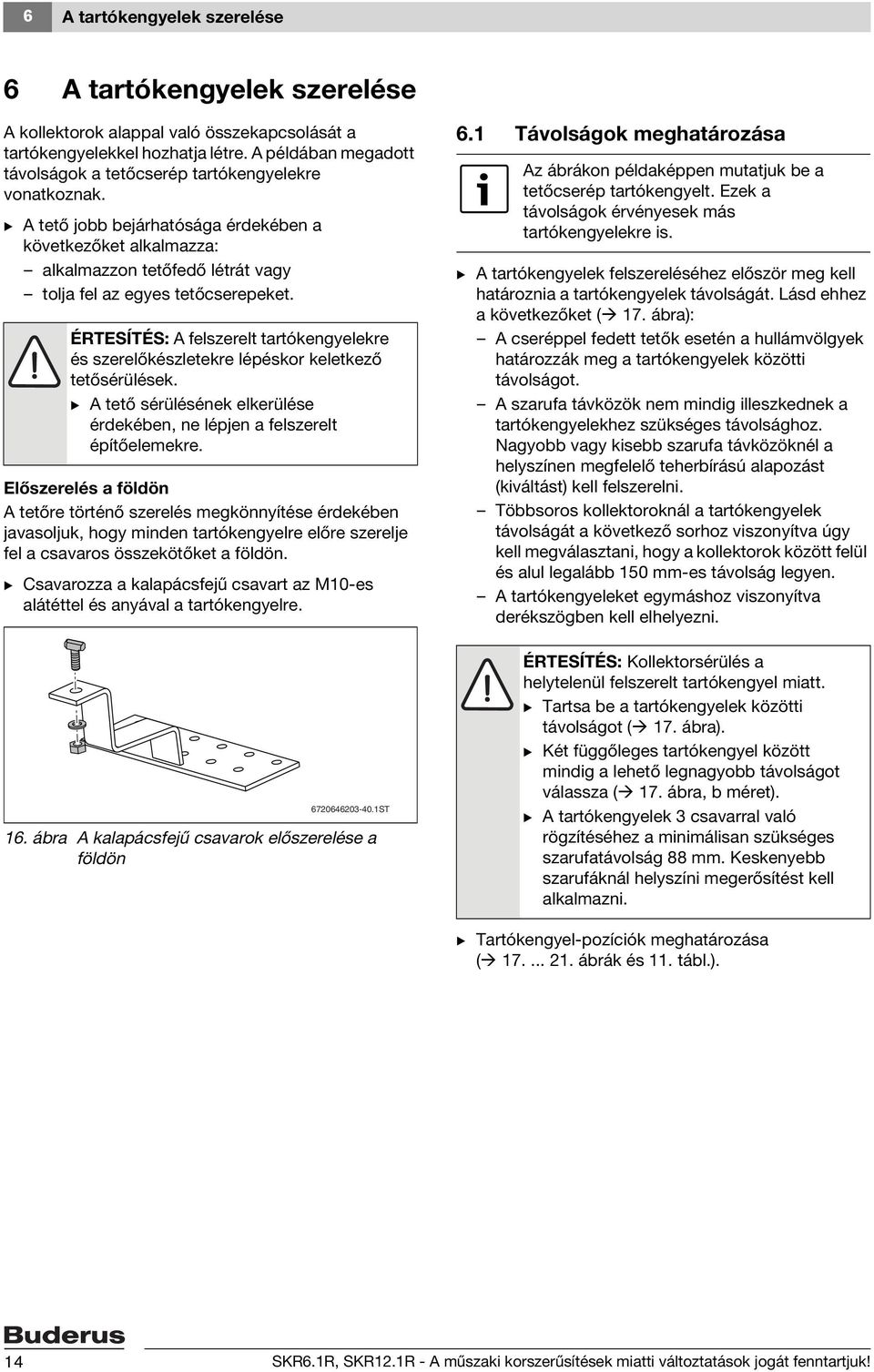

14 6 A tartókengyelek szerelése 6 A tartókengyelek szerelése A kollektorok alappal való összekapcsolását a tartókengyelekkel hozhatja létre. A példában megadott távolságok a tetőcserép tartókengyelekre vonatkoznak. B A tető jobb bejárhatósága érdekében a következőket alkalmazza: alkalmazzon tetőfedő létrát vagy tolja fel az egyes tetőcserepeket. ÉRTESÍTÉS: A felszerelt tartókengyelekre és szerelőkészletekre lépéskor keletkező tetősérülések. B A tető sérülésének elkerülése érdekében, ne lépjen a felszerelt építőelemekre. Előszerelés a földön A tetőre történő szerelés megkönnyítése érdekében javasoljuk, hogy minden tartókengyelre előre szerelje fel a csavaros összekötőket a földön. B Csavarozza a kalapácsfejű csavart az M10-es alátéttel és anyával a tartókengyelre ST 16. ábra A kalapácsfejű csavarok előszerelése a földön 6.1 Távolságok meghatározása Az ábrákon példaképpen mutatjuk be a tetőcserép tartókengyelt. Ezek a távolságok érvényesek más tartókengyelekre is. B A tartókengyelek felszereléséhez először meg kell határoznia a tartókengyelek távolságát. Lásd ehhez a következőket ( 17. ábra): A cseréppel fedett tetők esetén a hullámvölgyek határozzák meg a tartókengyelek közötti távolságot. A szarufa távközök nem mindig illeszkednek a tartókengyelekhez szükséges távolsághoz. Nagyobb vagy kisebb szarufa távközöknél a helyszínen megfelelő teherbírású alapozást (kiváltást) kell felszerelni. Többsoros kollektoroknál a tartókengyelek távolságát a következő sorhoz viszonyítva úgy kell megválasztani, hogy a kollektorok között felül és alul legalább 150 mm-es távolság legyen. A tartókengyeleket egymáshoz viszonyítva derékszögben kell elhelyezni. ÉRTESÍTÉS: Kollektorsérülés a helytelenül felszerelt tartókengyel miatt. B Tartsa be a tartókengyelek közötti távolságot ( 17. ábra). B Két függőleges tartókengyel között mindig a lehető legnagyobb távolságot válassza ( 17. ábra, b méret). B A tartókengyelek 3 csavarral való rögzítéséhez a minimálisan szükséges szarufatávolság 88 mm. Keskenyebb szarufáknál helyszíni megerősítést kell alkalmazni. B Tartókengyel-pozíciók meghatározása ( ábrák és 11. tábl.). 14 SKR6.1R, SKR12.1R - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

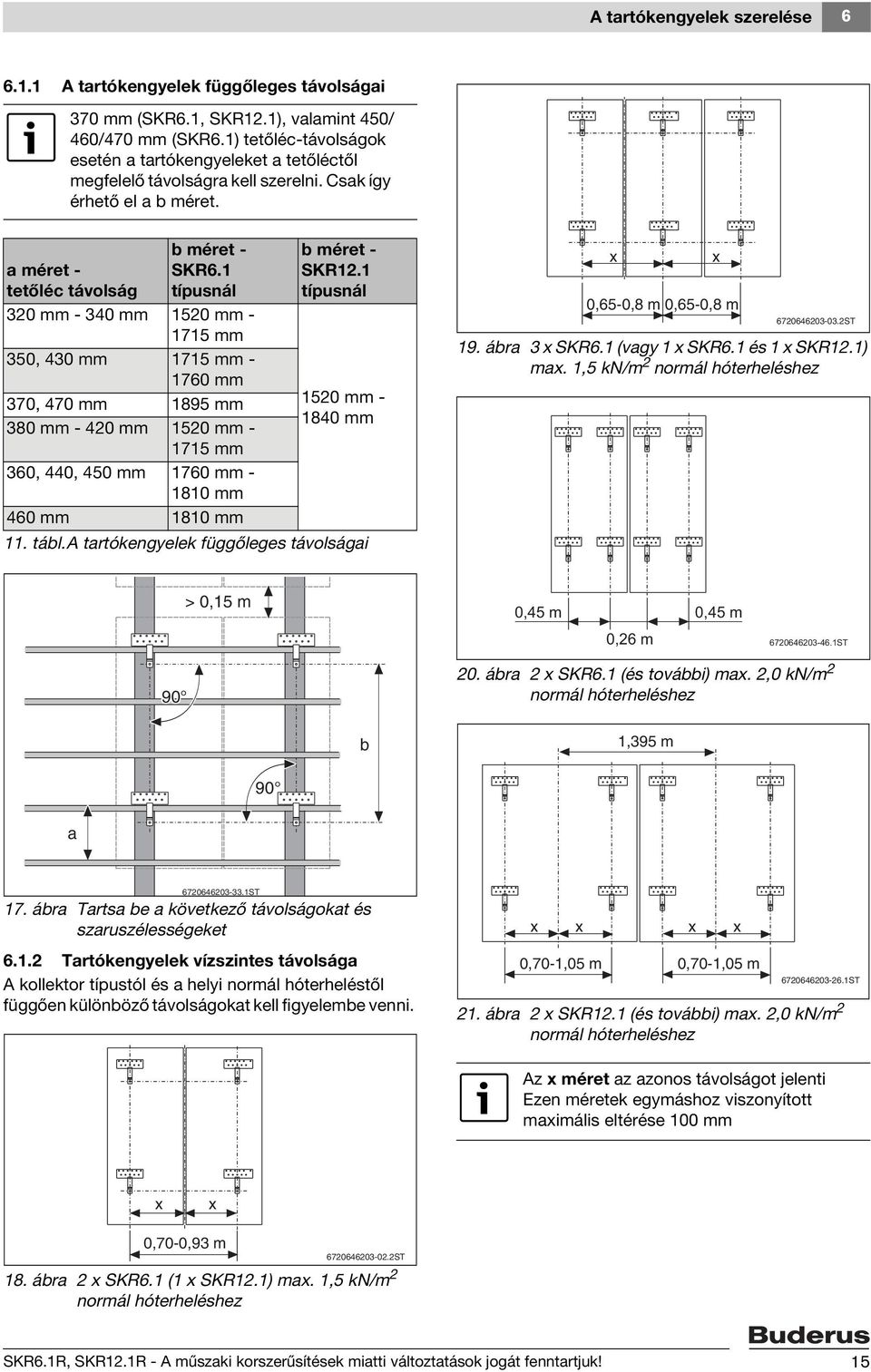

15 A tartókengyelek szerelése A tartókengyelek függőleges távolságai 370 mm (SKR6.1, SKR12.1), valamint 450/ 460/470 mm (SKR6.1) tetőléc-távolságok esetén a tartókengyeleket a tetőléctől megfelelő távolságra kell szerelni. Csak így érhető el a b méret. a méret - tetőléc távolság b méret - SKR6.1 típusnál 320 mm mm 1520 mm mm 350, 430 mm 1715 mm mm 370, 470 mm 1895 mm 380 mm mm 1520 mm mm 360, 440, 450 mm 1760 mm mm 460 mm 1810 mm b méret - SKR12.1 típusnál 1520 mm mm 11. tábl.a tartókengyelek függőleges távolságai x 19. ábra 3 x SKR6.1 (vagy 1 x SKR6.1 és 1 x SKR12.1) max. 1,5 kn/m 2 normál hóterheléshez x 0,65-0,8 m 0,65-0,8 m ST > 0,15 m 0,45 m 0,26 m 0,45 m ST ábra 2 x SKR6.1 (és további) max. 2,0 kn/m 2 normál hóterheléshez b 1,395 m 90 a ST 17. ábra Tartsa be a következő távolságokat és szaruszélességeket Tartókengyelek vízszintes távolsága A kollektor típustól és a helyi normál hóterheléstől függően különböző távolságokat kell figyelembe venni. x x 0,70-1,05 m 21. ábra 2 x SKR12.1 (és további) max. 2,0 kn/m 2 normál hóterheléshez x x 0,70-1,05 m ST Az x méret az azonos távolságot jelenti Ezen méretek egymáshoz viszonyított maximális eltérése 100 mm x x 0,70-0,93 m ST 18. ábra 2 x SKR6.1 (1 x SKR12.1) max. 1,5 kn/m 2 normál hóterheléshez SKR6.1R, SKR12.1R - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 15

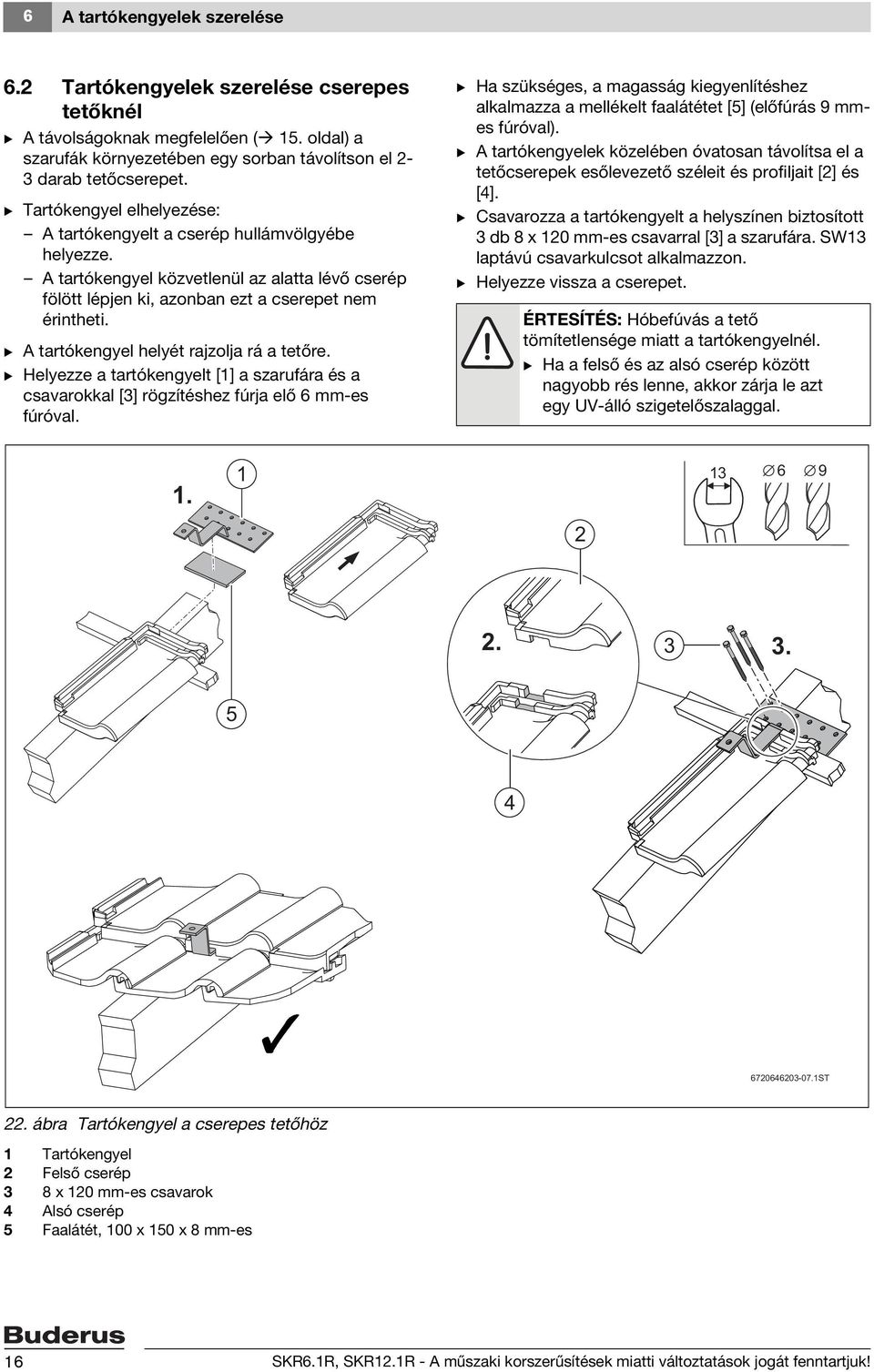

16 6 A tartókengyelek szerelése 6.2 Tartókengyelek szerelése cserepes tetőknél B A távolságoknak megfelelően ( 15. oldal) a szarufák környezetében egy sorban távolítson el 2-3 darab tetőcserepet. B Tartókengyel elhelyezése: A tartókengyelt a cserép hullámvölgyébe helyezze. A tartókengyel közvetlenül az alatta lévő cserép fölött lépjen ki, azonban ezt a cserepet nem érintheti. B A tartókengyel helyét rajzolja rá a tetőre. B Helyezze a tartókengyelt [1] a szarufára és a csavarokkal [3] rögzítéshez fúrja elő 6 mm-es fúróval. B Ha szükséges, a magasság kiegyenlítéshez alkalmazza a mellékelt faalátétet [5] (előfúrás 9 mmes fúróval). B A tartókengyelek közelében óvatosan távolítsa el a tetőcserepek esőlevezető széleit és profiljait [2] és [4]. B Csavarozza a tartókengyelt a helyszínen biztosított 3 db 8 x 120 mm-es csavarral [3] a szarufára. SW13 laptávú csavarkulcsot alkalmazzon. B Helyezze vissza a cserepet. ÉRTESÍTÉS: Hóbefúvás a tető tömítetlensége miatt a tartókengyelnél. B Ha a felső és az alsó cserép között nagyobb rés lenne, akkor zárja le azt egy UV-álló szigetelőszalaggal ST 22. ábra Tartókengyel a cserepes tetőhöz 1 Tartókengyel 2 Felső cserép 3 8 x 120 mm-es csavarok 4 Alsó cserép 5 Faalátét, 100 x 150 x 8 mm-es 16 SKR6.1R, SKR12.1R - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

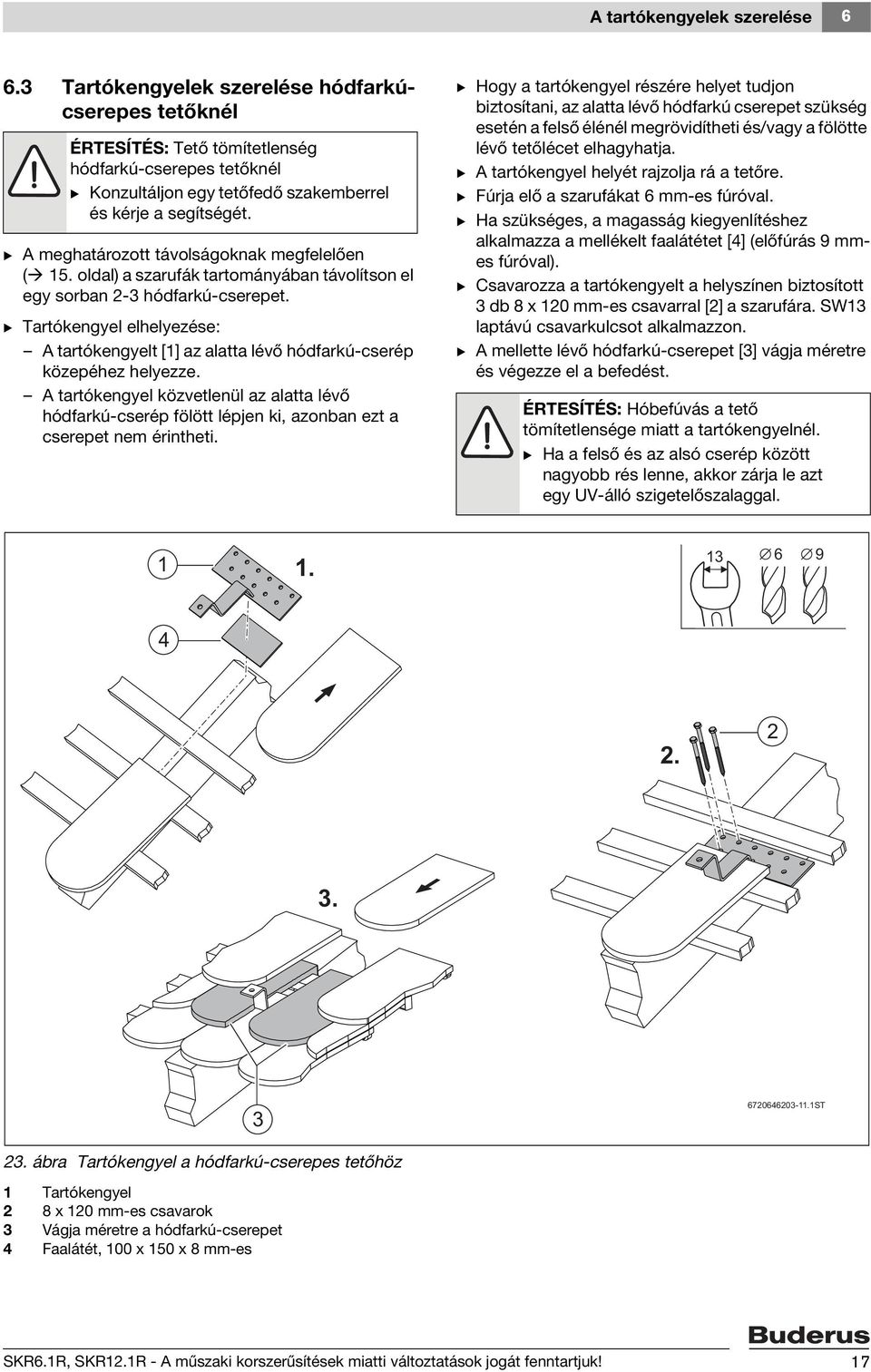

17 A tartókengyelek szerelése Tartókengyelek szerelése hódfarkúcserepes tetőknél ÉRTESÍTÉS: Tető tömítetlenség hódfarkú-cserepes tetőknél B Konzultáljon egy tetőfedő szakemberrel és kérje a segítségét. B A meghatározott távolságoknak megfelelően ( 15. oldal) a szarufák tartományában távolítson el egy sorban 2-3 hódfarkú-cserepet. B Tartókengyel elhelyezése: A tartókengyelt [1] az alatta lévő hódfarkú-cserép közepéhez helyezze. A tartókengyel közvetlenül az alatta lévő hódfarkú-cserép fölött lépjen ki, azonban ezt a cserepet nem érintheti. B Hogy a tartókengyel részére helyet tudjon biztosítani, az alatta lévő hódfarkú cserepet szükség esetén a felső élénél megrövidítheti és/vagy a fölötte lévő tetőlécet elhagyhatja. B A tartókengyel helyét rajzolja rá a tetőre. B Fúrja elő a szarufákat 6 mm-es fúróval. B Ha szükséges, a magasság kiegyenlítéshez alkalmazza a mellékelt faalátétet [4] (előfúrás 9 mmes fúróval). B Csavarozza a tartókengyelt a helyszínen biztosított 3 db 8 x 120 mm-es csavarral [2] a szarufára. SW13 laptávú csavarkulcsot alkalmazzon. B A mellette lévő hódfarkú-cserepet [3] vágja méretre és végezze el a befedést. ÉRTESÍTÉS: Hóbefúvás a tető tömítetlensége miatt a tartókengyelnél. B Ha a felső és az alsó cserép között nagyobb rés lenne, akkor zárja le azt egy UV-álló szigetelőszalaggal ST 23. ábra Tartókengyel a hódfarkú-cserepes tetőhöz 1 Tartókengyel 2 8 x 120 mm-es csavarok 3 Vágja méretre a hódfarkú-cserepet 4 Faalátét, 100 x 150 x 8 mm-es SKR6.1R, SKR12.1R - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 17

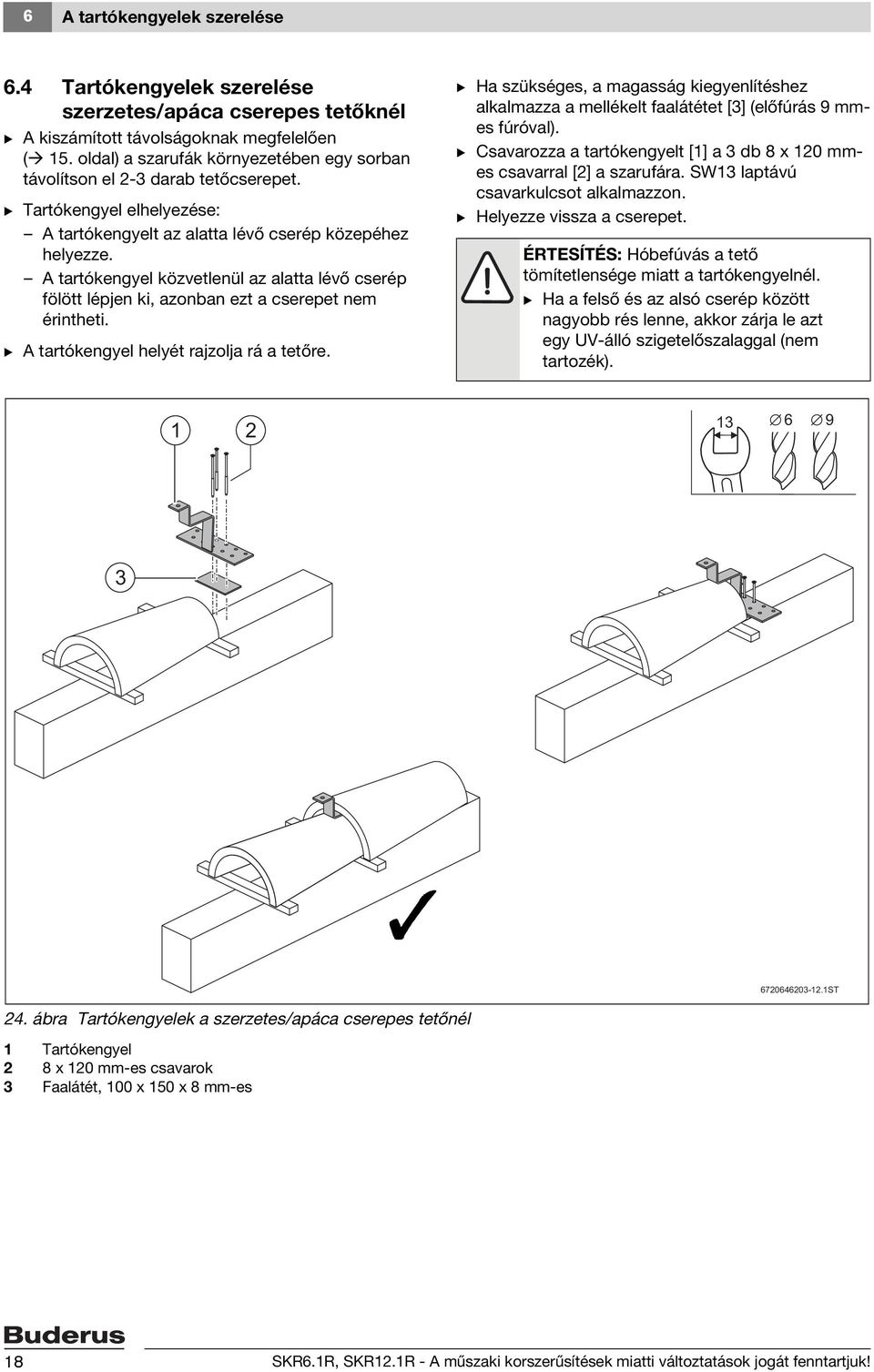

18 6 A tartókengyelek szerelése 6.4 Tartókengyelek szerelése szerzetes/apáca cserepes tetőknél B A kiszámított távolságoknak megfelelően ( 15. oldal) a szarufák környezetében egy sorban távolítson el 2-3 darab tetőcserepet. B Tartókengyel elhelyezése: A tartókengyelt az alatta lévő cserép közepéhez helyezze. A tartókengyel közvetlenül az alatta lévő cserép fölött lépjen ki, azonban ezt a cserepet nem érintheti. B A tartókengyel helyét rajzolja rá a tetőre. B Ha szükséges, a magasság kiegyenlítéshez alkalmazza a mellékelt faalátétet [3] (előfúrás 9 mmes fúróval). B Csavarozza a tartókengyelt [1] a 3 db 8 x 120 mmes csavarral [2] a szarufára. SW13 laptávú csavarkulcsot alkalmazzon. B Helyezze vissza a cserepet. ÉRTESÍTÉS: Hóbefúvás a tető tömítetlensége miatt a tartókengyelnél. B Ha a felső és az alsó cserép között nagyobb rés lenne, akkor zárja le azt egy UV-álló szigetelőszalaggal (nem tartozék) ST 24. ábra Tartókengyelek a szerzetes/apáca cserepes tetőnél 1 Tartókengyel 2 8 x 120 mm-es csavarok 3 Faalátét, 100 x 150 x 8 mm-es 18 SKR6.1R, SKR12.1R - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

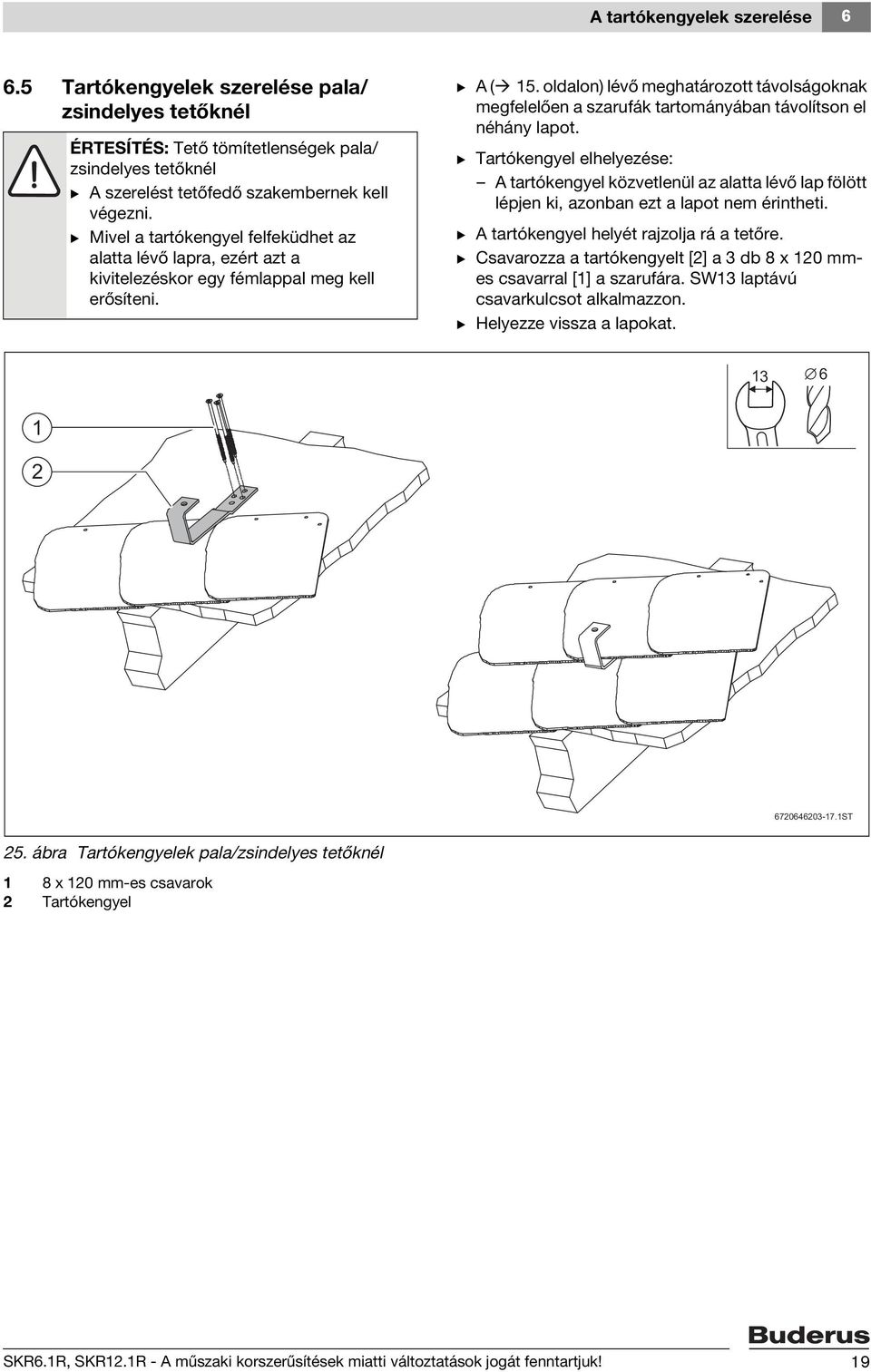

19 A tartókengyelek szerelése Tartókengyelek szerelése pala/ zsindelyes tetőknél ÉRTESÍTÉS: Tető tömítetlenségek pala/ zsindelyes tetőknél B A szerelést tetőfedő szakembernek kell végezni. B Mivel a tartókengyel felfeküdhet az alatta lévő lapra, ezért azt a kivitelezéskor egy fémlappal meg kell erősíteni. B A ( 15. oldalon) lévő meghatározott távolságoknak megfelelően a szarufák tartományában távolítson el néhány lapot. B Tartókengyel elhelyezése: A tartókengyel közvetlenül az alatta lévő lap fölött lépjen ki, azonban ezt a lapot nem érintheti. B A tartókengyel helyét rajzolja rá a tetőre. B Csavarozza a tartókengyelt [2] a 3 db 8 x 120 mmes csavarral [1] a szarufára. SW13 laptávú csavarkulcsot alkalmazzon. B Helyezze vissza a lapokat ST 25. ábra Tartókengyelek pala/zsindelyes tetőknél 1 8 x 120 mm-es csavarok 2 Tartókengyel SKR6.1R, SKR12.1R - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 19

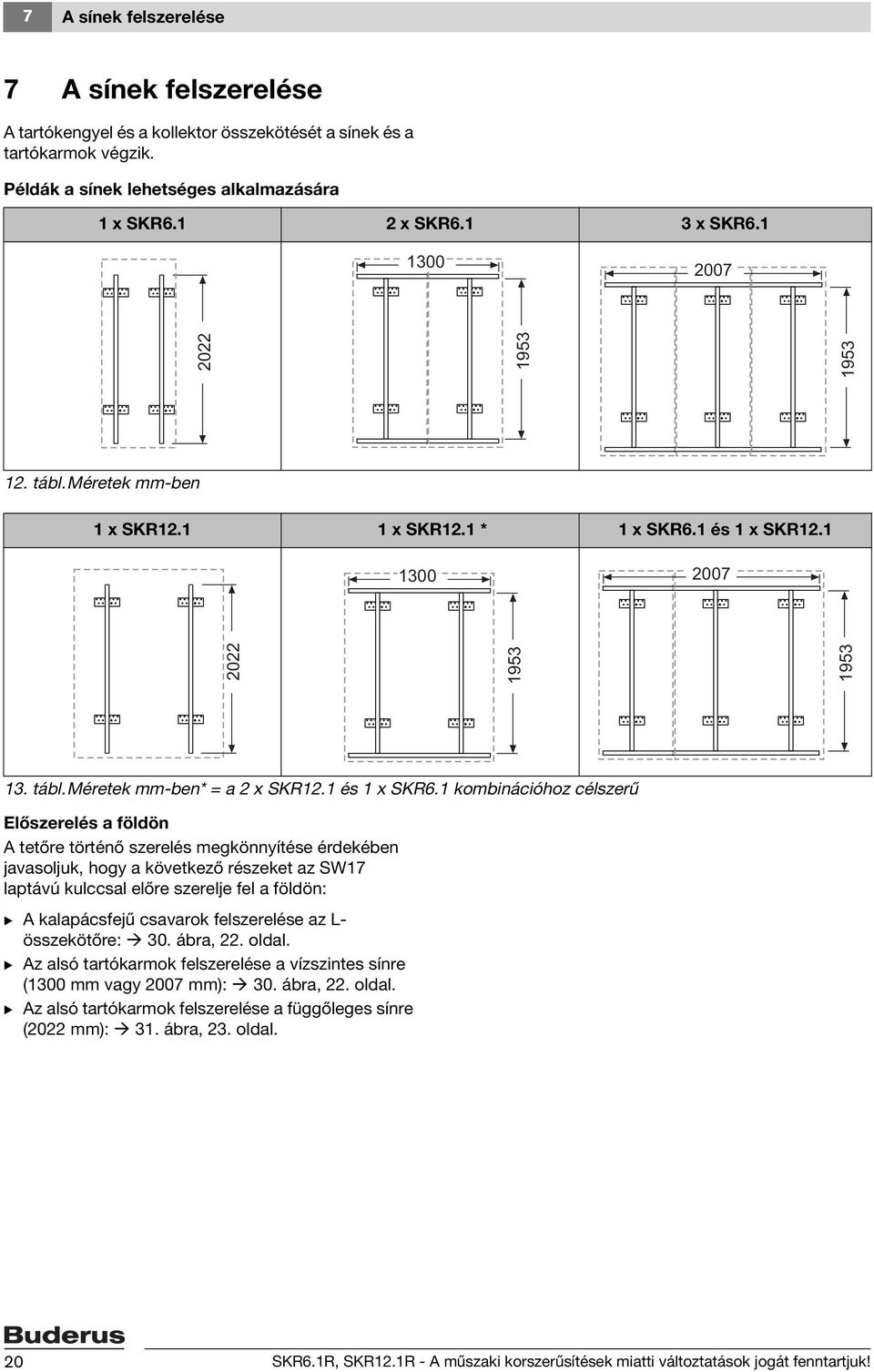

20 7 A sínek felszerelése 7 A sínek felszerelése A tartókengyel és a kollektor összekötését a sínek és a tartókarmok végzik. Példák a sínek lehetséges alkalmazására 1 x SKR6.1 2 x SKR6.1 3 x SKR tábl.méretek mm-ben 1 x SKR x SKR12.1 * 1 x SKR6.1 és 1 x SKR tábl.méretek mm-ben* = a 2 x SKR12.1 és 1 x SKR6.1 kombinációhoz célszerű Előszerelés a földön A tetőre történő szerelés megkönnyítése érdekében javasoljuk, hogy a következő részeket az SW17 laptávú kulccsal előre szerelje fel a földön: B A kalapácsfejű csavarok felszerelése az L- összekötőre: 30. ábra, 22. oldal. B Az alsó tartókarmok felszerelése a vízszintes sínre (1300 mm vagy 2007 mm): 30. ábra, 22. oldal. B Az alsó tartókarmok felszerelése a függőleges sínre (2022 mm): 31. ábra, 23. oldal. 20 SKR6.1R, SKR12.1R - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

21 A sínek felszerelése Szerelje fel a függőleges síneket Állítsa be a síneket A sínek felszerelésekor ügyeljen a sínek pontos beállítására ( 26. ábra): függőlegesre beállítás a vízszinteshez viszonyítva (alkalmazzon segédeszközt, például tetőlécet [1]) felül és alul legyen egyforma a túlnyúlás (x méret). SKR6.1: Függőleges sínek felszerelése mm és mm tetőléc-távolságoknál Ezeknél a tetőléc távolságoknál az L-összekötőket és a tartókengyelt össze kell csavarozni a függőleges sínekkel. Tetőléc távolság L-összekötő helyzete Felső/alsó tartókengyel 350, 430, 440 mm A csak alul 360, 450 mm B csak alul 460 mm A felül B alul 370, 470 mm B felül és alul 14. tábl.rögzítse a tartókengyelt az L-összekötőre B Csavarozza össze a 14. táblázat szerint az L- összekötőt és a tartókengyelt ( 28. ábra) ábra Állítsa be a függőleges síneket SKR12.1: Függőleges sínek minden tetőléctávolságnál B Fektesse a síneket felül és alul a tartókengyelre és csavarozza össze a kalapácsfejű csavarokkal ( 27. ábra). Használjon SW17 laptávú kulcsot. SKR6.1: Függőleges sínek felszerelése mm és mm tetőléc-távolságoknál B Fektesse a síneket felül és alul a tartókengyelre és csavarozza össze a kalapácsfejű csavarokkal ( 27. ábra). Használjon SW17 laptávú kulcsot. 17 A B ST 28. ábra Csavarozza össze a síneket az L- összekötővel és a tartókengyellel (itt: az A helyzetben) Ellenőrizze az összes kalapácsfejű csavar helyzetét B Ellenőrizze az összes kalapácsfejű csavar [1] biztos helyzetét ST ST 29. ábra A kalapácsfejű csavarok elhelyezkedésének ellenőrzése 27. ábra A sínek felszerelése a tartókengyelekre SKR6.1R, SKR12.1R - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 21

22 x 7 A sínek felszerelése 7.2 Vízszintes sínek és tartókarmok felszerelése Vízszintes sínekre nincs mindig szükség ( 12. és 13. tábl., 20. oldal). A tartókarmokat szerelje elő lent a földön B Válassza szét a tartókarmokat felül [2] és alul [1] a kényszertörési helyeknél. B A tartókarmokat alul [1] a megadott távolságokban szerelje fel lent a sínre és csavarozza össze az anyával és az alátéttel. Használjon SW17 laptávú kulcsot. A tartókarmokat felül [2] csak a kollektor szerelése után szerelje a kollektorra és rögzítse a felső sínt. Szerelje fel a síneket A sínek felszerelésekor ügyeljen a sínek pontos beállítására (x méret: egyforma túlnyúlás jobbra és balra). Ügyeljen a kalapácsfejű csavarok [4] biztos helyzetére. B Az L-összekötővel [5], a 4 kalapácsfejű csavarral és a 4 alátéttel és a 4 anyával kapcsolja össze a vízszintes síneket [6] a függőleges [7] sínekkel x ST 30. ábra A sínek és a karmok minden mérete mm-ben 1 Alsó tartókarom 2 Felső tartókarom 3 Vízszintes sín, 2007 mm 4 Felszerelt kalapácsfejű csavar 5 L-összekötő a sínek összekötéséhez 6 Vízszintes sínek 7 Függőleges sínek 22 SKR6.1R, SKR12.1R - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

23 A sínek felszerelése A tartókarmok felszerelése a függőleges sínekre A 2022 mm-es függőleges sín esetében nem kell vízszintes síneket szerelni. A felső és az alsó tartókarmokat ezért a függőleges sínekre kell szerelni. A tartókarmokat szerelje elő lent a földön B Válassza szét a tartókarmokat felül [1] és alul [2] a kényszertörési helyeknél. Ügyeljen a kalapácsfejű csavarok [3] biztos helyzetére. B A tartókarmok alul [2] történő rögzítéséhez tolja a felszerelt kalapácsfejű csavart ütközésig a sínekbe. Húzza meg a csavarokat az SW17 laptávú kulccsal. A tartókarmokat felül [1] csak a kollektor szerelése után szerelje a kollektorra és rögzítse a sínt mm ST ábra Tartókarmok felszerelése 1 Felső tartókarom 2 Alsó tartókarom 3 Kalapácsfejű csavar SKR6.1R, SKR12.1R - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 23

24 8 Kollektorok szerelése 8 Kollektorok szerelése Ha a tartókengyelek és a tartókarmos sínek fel vannak szerelve, akkor felrögzítheti a kollektorokat. VESZÉLY: Életveszély a leeső alkatrészek miatt! B Szerelés közben biztosítsa a kollektorokat leesés ellen. B A felső tartókarmokat [1 vagy 2] az alsó tartókarmokhoz [3] hasonlóan szerelje fel a sínekre. Csak akkor húzza meg a felső tartókarmokat, ha a kollektorokat összecsavarozta egymással. FIGYELMEZTETÉS: Üvegcserepek miatti sérülésveszély. B A kollektorokkal végzett munka során mindig viseljen kesztyűt és védőszemüveget. ÉRTESÍTÉS: Kollektorsérülés a szolárkörben kialakuló elpárolgás miatt. B Hagyja mindaddig a kollektoron a napvédő fóliát, amíg át nem öblítette és fel nem töltötte a kollektort. A fóliát azonban 4 hétnél hosszabb ideig nem szabad kitenni az időjárás hatásainak. B Hosszabb időtartam esetén napvédő ponyvát kell felszerelni. 8.1 Az első kollektor felszerelése Már az első kollektort is úgy állítsa be, hogy az összes kollektor felszerelésekor a síneken való túlnyúlások jobbról és balról egyformák legyenek. B Helyezze a becsomagolt kollektort a sínekre. B Nyissa ki alul a csomagolást. Most a kollektor bele tud csúszni az alsó tartókarmokba [3]. Ezeknek a tartókarmoknak teljesen körül kell venniük a kollektorprofilt. B Az 1300 mm hosszú vízszintes sínnél a kollektor külső szélét tolja rá a sín közepére. Ha már minden kollektort felszerelt, akkor ennek következtében egyenlők lesznek az oldal túlnyúlások. 32. ábra Kollektor a vízszintes sínekre rögzítve 1 Tartókarom felül vízszintes síneknél 2 Tartókarom felül, ha csak függőleges sínek vannak 3 Alsó tartókarom B Helyezze be a felső tartókarmokat [1] a kollektor hátoldalán lévő horonyba [2] ITL ITL 33. ábra Felső tartókarmok a kollektor hátoldalán 1 Felső tartókarom 2 Kollektor hátoldala horonnyal 24 SKR6.1R, SKR12.1R - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

25 Kollektorok szerelése A második kollektor felszerelése Két kollektor összekötésére szolgálnak az összekötő csőcsonkok ( 34. ábra). B Helyezze a második kollektort a sínekre, és tolja a már felszerelt kollektorhoz. B Állítsa a kollektorokat a síneken középre úgy, hogy a túlnyúlások jobbra és balra egyenlő legyenek. ÉRTESÍTÉS: Kollektorsérülés a belső csövek elfordulása miatt. B SW24 méretű kulccsal tartson ellen az összekötő csőcsonknál. B SW24 méretű kulccsal húzza meg az anyákat. 8.3 Kollektor érzékelő szerelése A kollektor-érzékelő a szolár szivattyús egységhez vagy a szabályozóhoz van mellékelve és azt a bekötött előremenő és visszatérő csövekkel rendelkező kollektorba kell beszerelni ( 4.2. fejezet, 11. oldal). ÉRTESÍTÉS: Berendezés sérülés a meghibásodott érzékelőkábel miatt. B Szükség esetén védje a kábelt a lehetséges sérülésektől (például rágcsálóktól). A szolár rendszer kifogástalan működése érdekében helyesen kell beszerelnie a kollektor-érzékelőt. B Tolja a kollektor-érzékelőt [1] 90 mm mélyen (ütközésig) az érzékelő merülőhüvelybe. 90 mm ITL 34. ábra A kollektorok hidraulikus összekötése 1 Bal kollektor 2 Hollandi anya (már előre felszerelve) 3 Szorítógyűrű, 15 mm (már előre felszerelve) 4 Összekötő csőcsonk ½ " 5 Jobb kollektor ITL B Ugyanígy végezze el a további kollektorok szerelését. B Az utolsó kollektorra szerelje fel a visszavezető csőívet ( 41. ábra, 28. oldal). B SW17 méretű kulccsal húzza meg fixen a felső tartókarmokat ( 32. ábra). 35. ábra A kollektor-érzékelő beszerelése VIGYÁZAT: Leforrázásveszély a nem meghúzott menetes csatlakozók miatt. B Ellenőrizze a menetes csatlakozók fix helyzetét. SKR6.1R, SKR12.1R - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 25

26 8 Kollektorok szerelése 8.4 Összekötő készlet felszerelése (külön rendelhető tartozék) A két kollektor közötti összekötés külső megjelenésének javításához felszerelheti a tartozékként kapható összekötő készletet. Szállítási terjedelem 1 x hőszigetelő elem (45 mm széles) öntapadó zárral 1 x fedőlemez 2 x összekötő dugó fém csapszeggel Szerelés A szerelés előfeltétele az, hogy a kollektorok iránya pontosan be legyen állítva. 1. A hőszigetelő elemet alulról felfelé borítsa rá a két menetes csatlakozóra, majd ragasztószalaggal tömítetten zárja le. 2. Felülről tolja rá, majd a gyűjtőszekrény hátoldalába pattintsa be a fedőlemezt. A két kollektorkeret méretpontos összefogása az összekötő készletből vett dugókkal történik. 1. Távolítsa el az eredeti dugót a kollektorkeret profijaiból. 2. Új összekötő dugókat dugjon be a profilokba. 3. Kalapáccsal oldalról üsse be a fémcsapot az összekötő dugókba ST ábra Kollektor alul: a dugó kicserélése ITL 36. ábra Kollektor fent a gyűjtőszekrénynél: a hőszigetelő elem és a fedőlemez felszerelése 26 SKR6.1R, SKR12.1R - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

27 Hidraulikus csatlakozás 9 9 Hidraulikus csatlakozás Az egyes alkotóelemek (kollektorok, szolár szivattyús egység, szolártároló) közötti csővezetékek lefektetésére vonatkozó tudnivalókat a Szolár szivattyús egység c. szerelési utasításban találhatja meg. B A tető alatti csővezetéket kösse be a csatlakozócsövek 18 mm-es rögzítőgyűrűs csavarzataira (SW30 méretű kulcsot használjon). ÉRTESÍTÉS: Tető tömítetlenség a nem megfelelő letakarás miatt a tetőátvezetés tartományában. B A csatlakozócsövek tető alatti elhelyezéséhez használjon szabványos szellőzőcserepet vagy antenna átvezetőt. B Szükség esetén bízzon meg egy szakvállalatot a csatlakozócsöveknek a tető alatti elhelyezéséhez. Az érzékelő kábelt az előremenő csővel együtt vezesse a kollektorhoz. Szolár duplacső esetén (Twin-Tube) az érzékelőkábel be van építve a hőszigetelésbe. A csővezetékek csatlakoztatása A tető alatti egyedi vezetékekre való hidraulikus csatlakoztatás az 1 m hosszú flexibilis csatlakozócsövekkel történik. Ezek maximum 90 -ban lehetnek hajlítva. ÉRTESÍTÉS: Kollektorsérülés a belső csövek elfordulása miatt. B Tartson ellen az SW24 laptávú kulccsal a csatlakozó csöveknél [4]. B Egy 2. SW24 méretű kulccsal húzza meg a hollandi anyákat [2]. 39. ábra Szerelt csatlakozócsövek és tetőn való átvezetés B Szolár duplacső (Twin-Tube) használata esetén vegye ki a támasztóhüvelyeket [5] a csatlakozókészletből és dugja be a csővégekbe. Fixen húzza meg a rögzítőgyűrűs csavarzatokat ITL ábra A szolár duplacső (Twin-Tube) és a kollektor menetes csatlakozói 1 Kollektor 2 Kollektor-csatlakozó csőcsonkkal 3 Szorítógyűrű, 15 mm 4 Hollandi anya 5 Támasztóhüvely 15 mm 6 Szolár duplacső (Twin-Tube) ITL 38. ábra A csatlakozócsövek és a kollektor menetes csatlakozói 1 Kollektor 2 Hollandi anya (már előre felszerelve) 3 Szorítógyűrű, 15 mm (már előre felszerelve) 4 Csatlakozócső (már szigetelt) ITL A csatlakozó-készletből a két másik támasztóhüvelyt az ellentétes oldalon kell a szolár duplacső (Twin-Tube) csatlakoztatásához felhasználni, pl. egy szolár szivattyúállomás csatlakoztatására. SKR6.1R, SKR12.1R - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 27

28 9 Hidraulikus csatlakozás B Az utolsó kollektorra szerelje fel a visszavezető csőívet [2]. B A takarófedelet [1] behelyezett hőszigeteléssel együtt tegye bele a kollektor tömítőprofiljába [4]. Rányomással és enyhe forgatással gondoskodjon róla, hogy a takarófedél körben mindenütt helyesen helyezkedjen be a tömítőprofilba. B Szerelje be az elzáró szelepet a mellékelt rögzítőgyűrűs csavarzatokkal (2 darab) a kollektor előremenőjébe ITL ábra A visszavezető csőív és a takarófedél beszerelése 1 Takarófedél hőszigeteléssel 2 Visszavezető csőív 3 Rögzítőgyűrűk (már előszerelve) 4 Kollektor VIGYÁZAT: Leforrázásveszély a nem meghúzott menetes csatlakozók miatt. B Ellenőrizze a menetes csatlakozók fix helyzetét. Az elzáró szelep szerelése (külön tartozék) A több, párhuzamosan kapcsolt kollektorsorból álló kollektormezőknél minden kollektorsort egyenként kell átöblíteni és légteleníteni. Ehhez minden kollektorsort el kell látni az előremenőben egy elzáró szeleppel. ÉRTESÍTÉS: Kollektorsérülés a túlnyomás miatt. A kollektor és a tágulási tartály (AG) közötti csővezetéket vagy biztonsági szelepet nem szabad elzárni ábra Háromsoros csatlakozás (elzárószeleppel) 1 Kollektor-érzékelő 2 Előremenő cső (a tárolóhoz) 3 Visszatérő cső (a tárolótól) 4 Elzárószelep 5 Visszavezető csőív ITL Egy kollektorsor átöblítéséhez és légtelenítéséhez mindig csak ennek a sornak az elzáró szelepét kell kinyitni. A többi zárva marad. Átöblítés és légtelenítés után nyisson ki minden elzáró szelepet. Vegye figyelembe a szolár szivattyús egység, valamint a töltőállomás szerelési utasításában a nyomás alatti feltöltésre vonatkozó további tudnivalókat. 28 SKR6.1R, SKR12.1R - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

29 Befejező munkák Befejező munkák 10.1 A szerelés ellenőrzése A befejező munkákat csak akkor lehet elvégezni, ha végrehajtja a következő ellenőrző munkákat. Ellenőrző munkák 1. Minden menetes csatlakozó meg van húzva? 2. Minden csavar meg van húzva a síneken, a tartókengyeleken és a tartókarmokon? 3. Be van tolva ütközésig a kollektorérzékelő (90 mm)? 15. tábl.a szerelés ellenőrzése m m m 10.4 Az üzemi nyomás meghatározása és beállítása A nyomás alatti feltöltés és az átöblítés, valamint a nyomáspróba után meg kell határozni és be kell állítani az üzemi nyomást. A teendőket a szolár szivattyús egység utasításában találhatja meg. Az üzemi nyomás a statikus rendszer magasságából és 2,0 bar hozzáadásából adódik (statikus berendezés-magasság = a tágulási tartály csatlakozója és a kollektor felső széle közötti magasságkülönbség; 1 méter magasságkülönbség 0,1 bar-nak felel meg). Példa: 10 méter magasságkülönbség 1,0 bar nyomásnak felel meg, plusz 2,0 bar = 3,0 bar Nyomás alatti feltöltés, átöblítés, légtelenítés A szolár rendszert nyomás alatt működő feltöltővel kell feltölteni, átöblíteni és légteleníteni. Vegye figyelembe a szolár szivattyús egység, valamint a feltöltő egység szerelési utasításában található és a nyomás alatti feltöltésre vonatkozó fontos tudnivalókat. ÉRTESÍTÉS: Kollektorsérülések a fagy miatt. B A nyomás alatti feltöltést LS szolárfolyadékkal végezze a berendezés átöblítésénél és feltöltésénél egyaránt. Ne használjon vizet, mert a kollektorokat nem lehet leüríteni A tágulási tartály előnyomásának illesztése A szolár rendszer feltöltése előtt ellenőriznie kell a tágulási tartály előnyomását. A tágulási tartály előnyomása a statikus rendszer magasságából és 1,7 bar hozzáadásából adódik (statikus berendezés-magasság = a tágulási tartály csatlakozója és a kollektor felső széle közötti magasságkülönbség; 1 méter magasságkülönbség 0,1 bar-nak felel meg). Példa: 10 méter magasságkülönbség 1,0 bar nyomásnak felel meg, plusz 1,7 bar = 2,7 bar. B Szükség esetén korrigálja a tágulási tartály előnyomását Az átfolyási mennyiség beállítása Vegye figyelembe a szolár szivattyús egység szerelési és karbantartási utasításában közölt információkat ( Átfolyási mennyiség beállítása c. fejezet). Átfolyási mennyiség, l/perc ( 20 C előremenő hőmérséklet esetén) Kollektorok száma SKR6.1R (l/perc) ,0 2 2,0 4,0 3 3,0 5,5 4 4, , , A csővezetékek szigetelése SKR12.1R (l/perc) 16. tábl.a beállítandó átfolyási mennyiség nem fordulatszám-szabályozott szolár szabályozók esetén a kollektorok számának és típusának függvényében A csővezetékek szigetelése kivitelezéskor B Kültérben UV- és hőmérsékletálló szigetelést kell használni. B Beltérben hőmérsékletálló szigetelést kell használni. B Madárkárok ellen is védje a hőszigeteléseket. SKR6.1R, SKR12.1R - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 29
