Szabályozószelepek szelepmozgatója

Átírás

1 szelepek szelepmozgatója 2005.jan.01. A TAC M400, egy elektromechanikus szelepmozgató, amit egyutú, kétjáratú és kétutú, háromjáratú szabályozószelepekhez lehet használni, a következő esetekben: fűtési rendszereknél, levegőkezelő rendszereknél. Az M400 elsősorban olyan alkalmazásokra lett kialakítva, ahol a szabályozó sebessége és a löketerő kicsi. A szabályozót nem lehet felszerelni öntesztelő STS berendezéssel. Az M400 növekvő/csökkenő (ún. 3-pontos szabályozás) jellel, vagy moduláló 2-10 V-os jellel is szabályozható. A szelepmozgató elektromos áramköre biztosítja, hogy az működési idő azonos legyen, tekintet nélkül a kérdéses szelephez szükséges lökethosszra. A szelep és a szelepmozgató összeszerelése nagyon egyszerű. A TAC szabályozószelep közvetlenül a szelepmozgatóba szerelhető, és ehhez nincs szükség külön kiegészítőre. A szelepmozgató automatikusan beállítja a szelep lökethosszához szükséges működést. A szelepmozgató elektromos áramköre gondoskodik arról, hogy a szelep a kívánt pozícióba kerüljön. A szelepmozgató 24 V AC tápfeszültségről működik. 16V DC tápfeszültségről régebbi típusú TAC szabályozókkal is működtethető a szelepmozgató. Rendelési számok......lásd a táblázatot a következő oldalon. Tápfeszültség V AC+/-10%, Hz. Fogyasztás... átlagosan 6 VA. Transzformátor mérete.. 30 VA. Működési idő: Moduláló s; Növekvő/csökkenő s/60 s. Lökethossz mm; A lökethossz gyári beállítása mm. Löketerő N. Eszközkihasználtság..max. 20%/60 minutes. Analóg bemenet: Feszültség V; Impedancia min. 100 kω. Digitális bemenetek, VH-VC: Feszültség, nyitott bemeneten keresztül...24 V AC; Áramerősség, zárt bemeneten keresztül...5 ma; Impulzus idő...min. 20 ms. Kimenet, G1 Feszültség V DC+/-0,3 V; Terhelés...25 ma, rövidzár-mentes. Kimenet, Y: Feszültség V (0-100%); Terhelés...2 ma. Környezeti hőmérséklet: Üzemi o C; Raktározási o C. Környezeti páratartalom...max. 90% RH. A tokozás védettségi fokozata......ip 54. Szabványok: Kisugárzás...EN :1992; Védettség...EN :1992; Melegedés...IEC ; Páratartalom...IEC ; Inaktivitás...IEC ; Só állóság...iec ; Rázkódás...IEC Anyag: Ház...Alumínium. Borítás...ABS/PC műanyag. Szín...Alumínium/fekete. Súly ,8 kg. Méretek (mm)......a következő oldal táblázata szerint.

2 Elnevezés M400 M400-S2 Magyarázat Moduláló (0-10VDC) szabályozójel, vagy növekvő/csökkenő (3-pont) jel. Moduláló (0-10VDC) szabályozójel, vagy növekvő/csökkenő (3-pont) jel és végpontkapcsolás jelzése. Rendelési számok Méretek: mm 1. ábra A szelepmozgató A szelepmozgató egy léptetőmotorral, a fogaskereke segítségével forgatja a hajtócsavart. A vezérlőjelet a motor a szabályozótól kapja. A hajtócsavar lineáris hajtást kap a motortól, és ezzel mozgatja szelepmozgató a szelepszárat. jel Az M400 szelepmozgató egy növekvő/csökkenő jellel (3-pont szabályozással), vagy változó feszültséggel is szabályozható. Abban az esetben, ha egy növekvő / csökkenő jelet használunk, a szelepmozgató normál mozgása növekvő jelnél befelé irányuló. Csökkenő jel esetén viszont ez a mozgás kifelé irányuló, lásd a beállításokat. Kézi működtetés A szelepmozgatót kézi vezérléssel is lehet működtetni, lásd a 2 ábrát. Amikor a piros mozgatókart lehajtjuk, a motor megáll. Amikor a piros kart lehajtjuk, kézi üzemmódba térünk át a szelepmozgatóval. Pozíció visszaállítása A szelepmozgatót 2-10 V DC szabályozójellel a kívánt pozícióba lehet visszaállítani. A 2 V mindig a zárt pozíciónak felel meg, a 10 V pedig a nyitás pozíciójának. Végpont-kapcsolás Ha a szelepmozgatókat sorba kötjük, akkor végpont-kapcsolást lehet használni (opció=s2), amivel a kívánt pozíció beállítható. Ezek a morzeérintkezők átváltanak, amikor a szelepmozgató egyenként teljesen kinyitja, ill. lezárja a szelepet. Kézi működtető kar 2. ábra

3 A szelepmozgatót üzembe lehet helyezni vízszintesen, függőlegesen felfelé és az ezek között lévő bármely pozícióban, de függőlegesen lefelé nem szabad szerelni, lásd a 3. ábrán. Megjegyzés! Ne használja a szelepmozgatót az NÁ 15 méretre a V298, V282, V294, V384, V386 és a V394 szelepekhez. A szelepmozgatót úgy kell felszerelni egy szelepre, hogy a szelepmozgatót be kell csúsztatni a szelepen kialakított nyakba addig, amíg a menetes szelepszár végére csavarható négyszögletes anya el nem helyezkedik a számára kialakított tartóba. Ezután a menetes (U alakú) rögzítőprofilra csavarja rá az anyákat. Ez rögzíti a szelepet a szelepmozgatóhoz. 3. ábra Csatlakozók G G0 X1 MX VH VC G1 Y Rendeltetés 24 V AC 24 V AC rtrn Bemenet Bemenet, nulla Növelés Csökkentés 16 V DC % } Leírás Tápfeszültség jelek (VH, VC rövid- }rezárt G0-ra) Táp RC visszakapcsolás jelre. Megjegyzés! Három vezetékes üzembe helyezés alkalmazása esetén (lásd a következő oldalon), a szabályozójelet a referencia a G0 pontjához kell csatlakoztat-ni. A szelepmozgató motorjának áramfelvétele következtében, a G0 ponton a vál-takozó feszültség megszűnik, és ennek következményeként, a referencia szinten is. A szelepmozgatónak nagyon érzékeny szabályozójel-bemenete van. Ez érzékelni fogja a jel változását és követi azt, így a szabályozójel beállítja a szelep-mozgatónak a kívánt stabil pozíciót. Ez a változat elfogadott lehet az egyszerűsített üzembe helyezésnél, a következő feltételekkel: a szabályozó és a szelepmozgató között a kábelek hosszának rövi-debbnek kell lennie, mint 100 m, a kábel keresztmetszetének, pedig 1,5 mm²-nek (AWG 16) kell lennie. Csak egy szelepmozgatóhoz lehet így csatlakozni! Ellenő-rizze a 6. ábrán látható Egyszerűsített üzembe helyezés rajzot, és ennek megfe-lelően kösse be a vezetékeket. Kábelek hossza Az ajánlott (AWG 16) típusú kábel hossza a G, G0 és G1 esetén max m, a keresztmetszetük min. 1,5 mm² lehet.más típusú kábel felhasználása esetén (AWG 20) max. 200 m hosszú és a keresztmete, pedig min. 0,5 mm ² lehet. Sorozatkapocs Zárt relé Nyitott relé 4. ábra

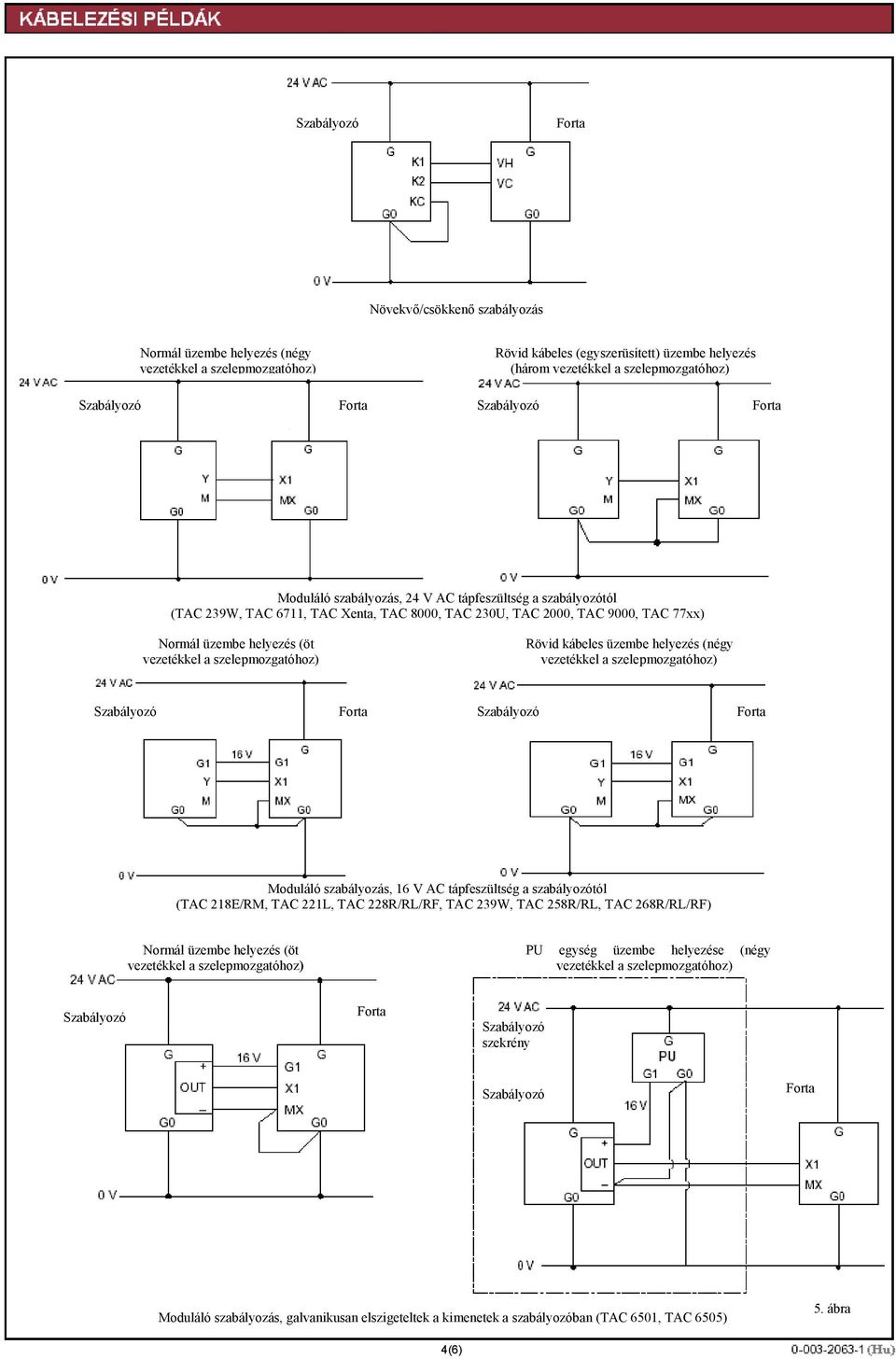

4 Növekvő/csökkenő szabályozás Normál üzembe helyezés (négy Rövid kábeles (egyszerüsített) üzembe helyezés (három Moduláló szabályozás, 24 V AC tápfeszültség a szabályozótól (TAC 239W, TAC 6711, TAC Xenta, TAC 8000, TAC 230U, TAC 2000, TAC 9000, TAC 77xx) Normál üzembe helyezés (öt Rövid kábeles üzembe helyezés (négy Moduláló szabályozás, 16 V AC tápfeszültség a szabályozótól (TAC 218E/RM, TAC 221L, TAC 228R/RL/RF, TAC 239W, TAC 258R/RL, TAC 268R/RL/RF) Normál üzembe helyezés (öt PU egység üzembe helyezése (négy szekrény Moduláló szabályozás, galvanikusan elszigeteltek a kimenetek a szabályozóban (TAC 6501, TAC 6505) 5. ábra 4(6)

5 Működés OFF pozícióban Moduláló V 6 10 V, 5 10 V 60 s Normál Normál Üzemmód ON pozícióban Növekvő/csökkenő Sorba kötve 0 10 V 2 6 V, 0 5 V 300 s, 50% Fordított Lineáris/Logaritmikus Végállás pozíció beállítás Leírás Szabályozás Szabályozás Feszültségtartomány Feszültségtartomány része Üzemeltetési idő (Ellenőrzési funkció) Mozgás iránya Szelep karakterisztika Üzemmód / Végállás pozíció beállítás 6. ábra Az egy oszlopban lévő 8 kapcsoló az áramköri panelen van, lásd 6. ábra. Megjegyzés: A kapcsolónak lehet kettős funkciója 60 s/0 %, ill. 300 s/50%, lásd a következőkben. M400: Az összes kapcsoló OFF állásban van, kivéve a 3. kapcsolót, ez ON állásban van a gyári beállításnál. jel MOD/INC Az M400 szabályozót egy növekvő/csökkenő szabályozójellel, vagy egy változó feszültségű jellel (ezt moduláló jelnek hívják) lehet szabályozni. Ebben az esetben egy meghatározott szintű feszültséghez, egy meghatározott pozíció tartozik. Soros, vagy párhuzamos szabályozás ---/SEQ Soros, vagy párhuzamos szabályozással két szelepmozgatót lehet vezérelni egy szabályozójellel. Ki kell választani, melyik feszültségtartományt kívánjuk használni, a felső tartományt 6-10 V (5-10 V), vagy az alsó tartományt 2-6 V (0-5 V). Amennyiben a NORM/INV kapcsoló a NORM pozícióban van, akkor a magasabb feszültségtartomány a 0%-os átfolyás felel meg (szelep zárva), és az alacsonyabbnak a 100% (szelep nyitva). Ahhoz, hogy a szabályozó az ellentétes funkciót végezze, a NORM/INV kapcsolót az INV pozícióba kell állítani. Megjegyzés! Amennyiben nem soros/párhuzamos szabályozást alkalmazunk, nem lehet a ---/SEQ kapcsoló baloldali pozícióban, miután a MOD/INC moduláló vagy növekvő/csökkenő szabályozó kapcsoló nem érvényes a soros/párhuzamos szabályozásnál. Feszültségtartomány 2-10/0-10 Ki kell választani, hogy a 2-10 V vagy 0-10 V szabályozófeszültségtartományok közül melyiket akarjuk használni. A feszültségtartomány részei 6-10, 5-10/2-6, 0-5 Ki kell választani, melyik feszültségtartományt kívánjuk használni, a felső tartományt 6-10 V (5-10 V), vagy alsó tartományt 2-6 V (0-5 V). Amennyiben a NORM/INV kapcsoló a NORM pozícióban van, akkor a magasabb feszültségtartomány, a 0%-os átfolyás felel meg (szelep zárva), és az alacsonyabbnak pedig a 100%-os (szelep nyitva). Működési idő 60 s/300 s Növekvő/csökkenő szabályozás közben, ki kell választania, hogy 60 s vagy 300 s működési időt akarunk-e használni. A modulációs szabályozás közben a működési idő mindig 15 s/20 s. Ellenőrző funkció 0% /50 % 2-10 V szabályozójel esetén ki kell választani, hogy a szabályzó melyik ellenőrző funkciót végezze. Amennyiben a szabályozót fűtési rendszereknél használjuk és az 5-ös kapcsoló ON állásban van (50%), a szelepmozgató félig nyitja a szelepet, ha az ellenőrző jel megszűnik, pl. ha a X1 kapcsolat megszűnik. Éppen ezért, ha a szelepet zárni akarjuk, az 5-ös kapcsolót OFF pozícióba kell beállítani. Megjegyzés: A működési utasítás nagyon fontos! Szerelési Utasítás lásd 0FL A mozgás iránya NORM/INV Abban az esetben, ha a normál mozgásirányt választjuk, a szelepmozgató normál mozgása növekvő jelnél befelé irányul. Csökkenő jel esetén viszont ez a mozgás kifelé irányul. A NORM/INV kapcsolóval a mozgás iránya megváltoztatható. Linearizálás NORM/LIN/LG Megválaszthatja a szabályozószelep jelleggörbéjét, vagy változatlanul is hagyhatja az eredeti beállítást. Amennyiben azt szeretné, hogy a jelleggörbe érvényesüljön, válassza a LIN/LG kapcsolóállást, a jelleggörbe egyenlően módosított százalékú (EQM), ami a szelep majdnem lineáris mozgását eredményezi. A szelepmozgató egy lineáris karakterisztikájú szabályozószeleppel fog együtt működni Gyors nyitott karakterisztika -val, pl. amikor a szabályozójel csak egy kicsit nő, a szelep majdnem teljesen kinyit. Megjegyzés! A szelepmozgató regisztrálja a kapcsolók új beállítását, a tápfeszültséget meg kell szakítani, vagy a piros kézi kart le kell hajtani. Amikor a beállítást befejeztük, és a kézi kapcsolót újból vissza kell hajtani. (Ez nem vonatkozik az OP/ADJ kapcsoló állásra.) Végpont-szabályozás OP/ADJ Amikor a szelepmozgató üzemel, a kapcsolót a végpont beállítására használjuk. 5(6)

6 A kapcsolók egy áramköri panelen vannak. Ezeket még az üzembe helyezés előtt be kell állítani. A panelen nincs más kapcsoló, vagy potenciométer, amit be kellene állítani vagy szabályozni. A végpont-szabályozásnál, amikor a tápfeszültség be van kapcsolva, az OP/ADJ kapcsolónak ADJ pozícióban kell lennie, és ezt követően a kapcsolót az OP pozícióba kell visszaállítani. Amikor végpont-szabályozást használunk, a teljesen lezárja és nyitja a szelepet. A beszabályozás befejeződik, hogyha a szelepmozgató újból lezárja a szelepet. Az elektronikus áramkör ekkor beszabályozza a szelepszár elmozdulását (lökethosszt) és a szelep működési idejét. A beállított értékek a szelepmozgató EEPROM-jában tárolódnak, és így ezek nem vesznek el később sem, egy esetleges feszültségkimaradásnál. Amikor a végpont-szabályozás teljes, a szabályozó elindítja a szelepvezérlést a szabályozójel segítségével. A szelepmozgató nem igényel semmilyen karbantartást. Áramköri panel, M ; TAC Kézikönyv (GB) ; S (6)
