1 ÉRETTSÉGI VIZSGA május 26. VEGYIPARI ALAPISMERETEK EMELT SZINTŰ ÍRÁSBELI VIZSGA május 26. 8:00 Az írásbeli vizsga időtartama: 240 perc Pótlapok száma Tisztázati Piszkozati OKTATÁSI ÉS KULTURÁLIS MINISZTÉRIUM Vegyipari alapismeretek emelt szint írásbeli vizsga 0811

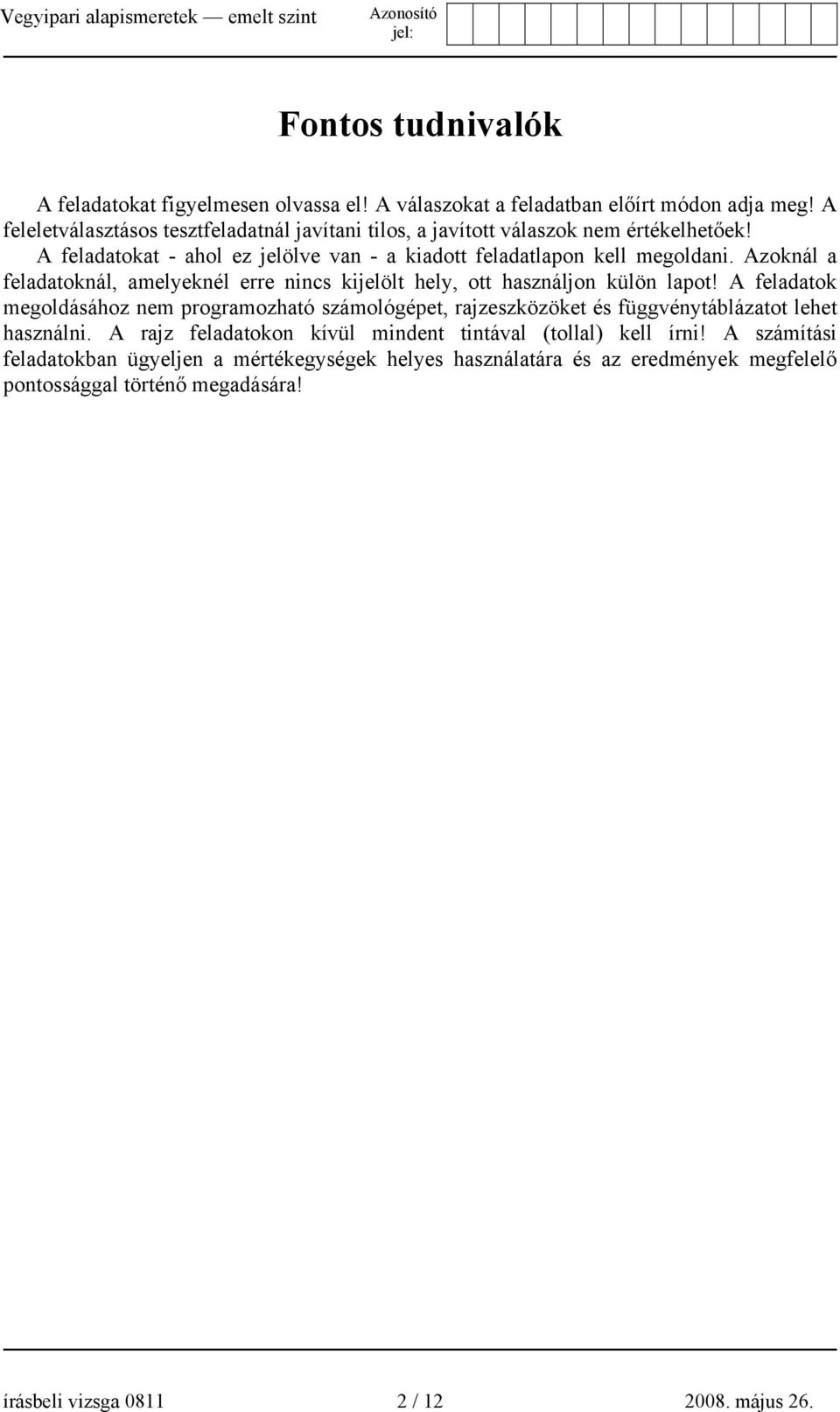

2 Fontos tudnivalók A feladatokat figyelmesen olvassa el! A válaszokat a feladatban előírt módon adja meg! A feleletválasztásos tesztfeladatnál javítani tilos, a javított válaszok nem értékelhetőek! A feladatokat - ahol ez jelölve van - a kiadott feladatlapon kell megoldani. Azoknál a feladatoknál, amelyeknél erre nincs kijelölt hely, ott használjon külön lapot! A feladatok megoldásához nem programozható számológépet, rajzeszközöket és függvénytáblázatot lehet használni. A rajz feladatokon kívül mindent tintával (tollal) kell írni! A számítási feladatokban ügyeljen a mértékegységek helyes használatára és az eredmények megfelelő pontossággal történő megadására! írásbeli vizsga / május 26.

3 Teszt jellegű feladatok 1. feladat Maximális pontszám: 16 Minden feladatnál a betűjel bekarikázásával jelölje meg az egyetlen helyes, vagy az egyetlen helytelen választ! I. A 0,0003 mol/dm 3 koncentrációjú sósav ph-ja A) 3. B) 4. C) 3,52. D) 3,4. E) Egyik sem. II. A reakcióhő független A) a kiindulási anyagok minőségétől. B) az alkalmazott katalizátortól. C) a kiindulási anyagok és a termékek halmazállapotától. D) a termékek és a kiindulási anyagok energiaszintje közti különbségtől. E) a termékek anyagi minőségétől. III. Azonos tömegű, hőmérsékletű és nyomású metán és nitrogéngáz térfogatának aránya A) 16:14. B) 16:28. C) 1:2. D) 1:1. E) Egyik sem. IV. Melyik sorban találhatók kizárólag olyan anyagok, amelyek vizes oldata savas kémhatású? A) (NH 4 ) 2 SO, KHSO 4 Na 2 SO 4 B) NH 4 Cl (NH 4 ) 2 SO 4 CO 2 C) NaCl KNO 3 AgCl D) CaO CO 2 Na 2 CO 3 E) HNO 3 KNO 3 AgNO 3 V. Melyik sorban találhatók kizárólag ionrácsos anyagok? A) CO 2 SiO 2 BaO 2 B) CaO ZnO SiO 2 C) NaF MgF 2 XeF 2 D) Si SiO 2 gyémánt E) NaCl KNO 3 MgO írásbeli vizsga / május 26.

4 VI. 0,4 mol kobalt hány ezüstiont tud redukálni? A) 0,8 darabot B) 0,4 molt C) 0,8 molt D) 0, darabot E) 0, darabot VII. A hidrogénkötés energiája A) nagyobb a kovalens kötésénél. B) kisebb, mint az orientációs hatásé. C) az orientációs és diszperziós kölcsönhatás energiája közé esik. D) a másodrendű kötések közül a legnagyobb. E) a fémes kötésével azonos nagyságú. VIII. Mitől függ egy ideális gáz moláris térfogata? A) Az anyagi minőségétől. B) A hőmérséklettől és a nyomástól. C) Csak a hőmérséklettől. D) Mindentől független. E) A hőmérséklettől és az anyagi minőségtől. 2. feladat Maximális pontszám: 24 I. Fejezze be a csavarkötés összeállítási rajzát a műszaki ábrázolás szabályai szerint! II. Egészítse ki a leírás hiányzó szavait, összefüggéseit! A dörzshajtásnál két homlok vagy kúpos kerék gördül le egymáson, a közöttük fellépő súrlódó erő biztosítja a teljesítmény átvitelt. A kerekeket összeszorító erő (F N ) és a.. határozza meg súrlódó erő (F S ) nagyságát. A fellépő kerületi erő nem lehet.., mint a súrlódó erő. írásbeli vizsga / május 26.

5 Az egyik előnyös tulajdonsága a kényszerhajtással szemben, hogy az átvihető teljesítmény korlátozott, a kerekek... Előnyös tulajdonsága még, hogy a két tengely rugalmas kapcsolatban van egymással, így a fellépő rezgéseket. III. Egy víztorony magassága h, a hidrofor belső nyomása p 1 abszolút nyomás. A) Mekkora az abszolút nyomás a csap előtt, ha az zárva van? Alkalmazza a veszteségmentes Bernoulli-egyenletet! B) A házban lévő csapot kinyitjuk. A kiáramló víz felveszi a légköri nyomást (p 0 ) Írja fel a veszteséges Bernoulli-egyenletet! A csővezeték összes áramlástani veszteségmagassága h', a folyadék sűrűsége ρ. írásbeli vizsga / május 26.

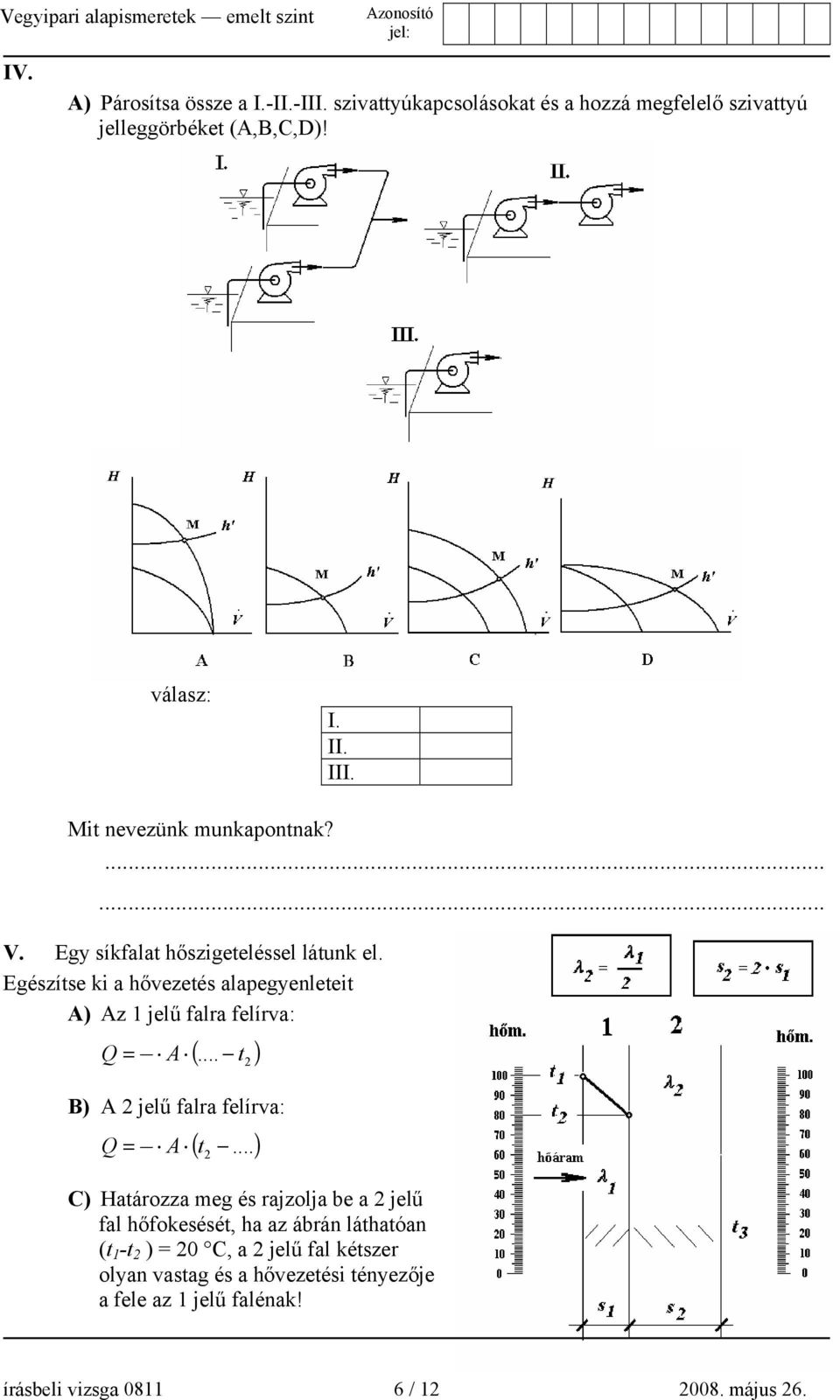

6 IV. A) Párosítsa össze a I.-II.-III. szivattyúkapcsolásokat és a hozzá megfelelő szivattyú jelleggörbéket (A,B,C,D)! válasz: I. II. III. Mit nevezünk munkapontnak? V. Egy síkfalat hőszigeteléssel látunk el. Egészítse ki a hővezetés alapegyenleteit A) Az 1 jelű falra felírva: Q = A ( )... t 2 B) A 2 jelű falra felírva: ( ) Q = A t... 2 C) Határozza meg és rajzolja be a 2 jelű fal hőfokesését, ha az ábrán láthatóan (t 1 -t 2 ) = 20 C, a 2 jelű fal kétszer olyan vastag és a hővezetési tényezője a fele az 1 jelű falénak! írásbeli vizsga / május 26.

7 D) Hőközlésre vonatkozó állítások közül karikázza be az igaz állításokat! 1. A hőátadási tényező értékét a közeg hővezetési tényezőjének értéke nagymértékben befolyásolja. 2. A hőátadásnál kialakuló lamináris határréteg vastagsága az áramlási sebesség növelésével csökken, így a hőátadás nő. 3. Teljes hőátbocsátáskor a hőellenállások összeadódnak. 4. A legnagyobb hőellenállású tagon kevesebb hő megy át, mint a többi tagon. Számítási feladatok 3. feladat Maximális pontszám: 12 Egy etán-bután gázelegy sűrűsége 230 C hőmérsékleten és 1300 hpa nyomáson 1,411 g/dm 3. A r (C) = 12,0 A r (H) = 1,0 A) Mennyi a gázelegy átlagos moláris tömege? B) Mekkora a metánra vonatkoztatott relatív sűrűsége? C) Számolja ki a gázelegy térfogatszázalékos összetételét! D) Mennyi a komponensek parciális nyomása az elegyben? 4. feladat Maximális pontszám: 12 Készítettünk 1,10 g/cm³ sűrűségű 20,0 molszázalékos hangyasavoldatot. A sav disszociációs állandója 2, mol/dm³. A r (C) = 12,0 A r (H) = 1,0 A r (O) = 16,0 A) Hány tömegszázalékos az oldat? B) Mennyi az oldat anyagmennyiség-koncentrációja? C) Mennyi az oldat ph-ja? D) A hangyasav hány százaléka disszociált? E) Mennyi a bomlatlan sav egyensúlyi koncentrációja? 5. feladat Maximális pontszám: 12 sűrűségű salétromossav-oldatban a nitrition- A 0,850 tömegszázalékos 1,09 g/cm 3 koncentráció 0,0230 mol/dm 3. A r (N) = 14,0 A r (H) = 1,0 A r (O) = 16,0 ΔT m = 1,86 kg K/mol A) Számítsa ki az oldat anyagmennyiség-koncentrációját! B) Számítsa ki, hogy a sav hány százaléka disszociált! C) Számítsa ki a van t Hoff tényező értékét! D) Mekkora lesz az oldat ozmózisnyomása 30 C-on? E) Hány C-on fagy meg az oldat? írásbeli vizsga / május 26.

8 6. feladat Maximális pontszám: 12 Nikkel és króm elektródokból, valamint nikkel-szulfát- és króm-szulfát-oldatokból galvánelemet állítunk össze. A nikkel-szulfát-oldat koncentrációja 0,240 mol/dm 3, a króm-szulfáté 0,160 mol/dm 3, hőmérsékletük 25 C. A) Számítsa ki az elektródpotenciálok értékét! B) Írja fel a celladiagramot a pólusok jelölésével! C) Írja fel az elem működése közben végbemenő anód- és katódfolyamatot! D) Számolja ki a galvánelem elektromotoros erejét! E (Ni 2+ /Ni) = 0,230 V E (Cr 3+ /Cr) = 0,740 V 7. feladat Maximális pontszám: 12 Egy meleg vízzel fűtött levegő előmelegítő merev csőköteges hőcserélő, kalorifer látható az ábrán. (A csövek méretmegadása: külső átmérő x falvastagság) A mért hőmérsékletek: hőleadó közeg (meleg víz) hőfelvevő közeg (levegő) T 1 C T 2 C t 0 C t 1 C A) Rajzolja meg jellegre helyesen a hőcserélő hőmérséklet-felület diagramját! B) Számolja ki a közepes hőmérséklet-különbséget! írásbeli vizsga / május 26.

9 A melegvíz fűtőteljesítménye 2000 W. A víz fajhője 4,2 kj. kg C C) Mekkora tömegáramra kell beállítani a melegvizes rotamétert, hogy a rendszer a kívánt teljesítményt adja le? D) Számolja ki a hőátadó felületet! A forrcsövek külső átmérőjével számoljon! E) Mekkora a hőátbocsátási tényező értéke? F) Számolja ki a köpenyoldalon áramló melegvíz áramlási sebességét! kg A folyadék sűrűsége m írásbeli vizsga / május 26.

10 írásbeli vizsga / május 26.

11 írásbeli vizsga / május 26.

12 témakör a feladat sorszáma maximális pontszám Teszt jellegű feladatok Számítási feladatok elért pontszám a témakör maximális pontszáma ÖSSZESEN Az írásbeli vizsgarész pontszáma a témakör elért pontszáma javító tanár Dátum:... Teszt jellegű feladatok Számítási feladatok elért pontszám programba beírt pontszám javító tanár jegyző Dátum:... Dátum:... írásbeli vizsga / május 26.
