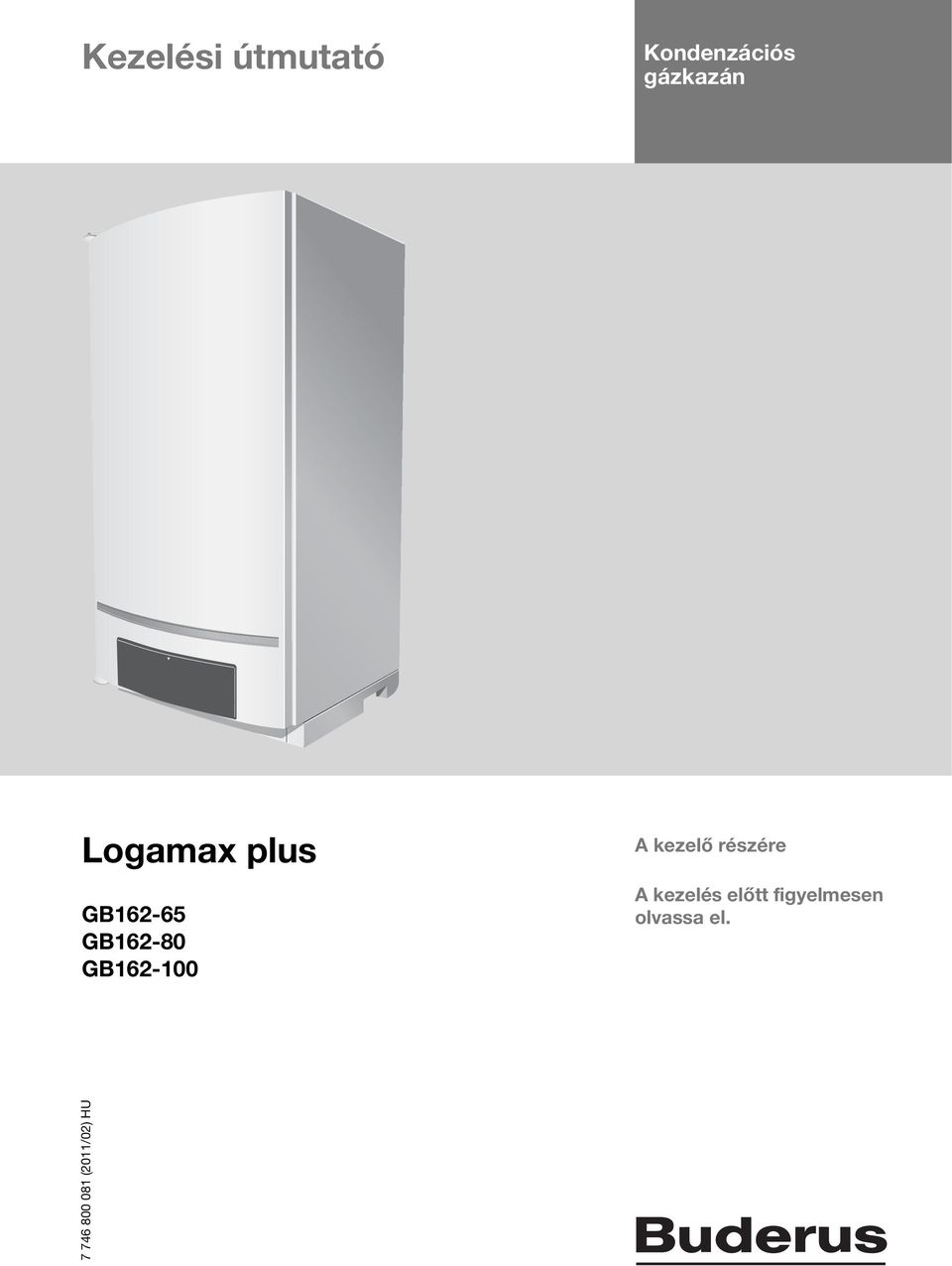

1 Kezelési útmutató Kondenzációs gázkazán Logamax plus GB GB GB A kezelő részére A kezelés előtt figyelmesen olvassa el (2011/02) HU

2 Előszó Előszó Kedves vásárlónk! Fűtésben otthon vagyunk - már több mint 275 éve. Kezdettől fogva minden energiánkat arra fordítjuk, hogy egyedi megoldásokat fejlesszünk ki az Ön kellemes klímaérzetének érdekében. Mindegy, hogy fűtés, melegvíz vagy szellőztetés - egy Buderus termékkel nagyon hatékony, jól bevált Buderus minőségű fűtéstechnikához juthat, ami hosszú ideig és megbízhatóan gondoskodik kényelméről. Nálunk a legújabb technológiákkal folyik a gyártás, és ügyelünk arra, hogy termékeink hatékonyan össze legyenek hangolva egymással. Közben pedig a gazdaságosság és a környezetbarát működés mindig a középpontban áll. Köszönjük, hogy minket, és ezzel a magas fokú kényelemmel járó, hatékony energia-felhasználást választotta. Annak érdekében, hogy ez tartósan is így maradjon, olvassa el figyelmesen ezt a kezelési útmutatót. Ha valamikor mégis problémák merülnének fel, akkor forduljon kivitelezőjéhez. Ő bármikor szívesen segít Önnek. Előfordul, hogy kivitelezője nem elérhető? Akkor vevőszolgálatunk éjjel-nappal rendelkezésére áll! Azt kívánjuk, hogy legyen sok öröme az új Buderus termékben! Az Ön Buderus csapata 2 Logamax plus GB162-65/80/100 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

3 Tartalomjegyzék Tartalomjegyzék 1 Általános biztonsági tudnivalók és szimbólumok magyarázata Szimbólumok magyarázata Biztonsági utasítások A készülékre vonatkozó adatok CE-megfelelőségi nyilatkozat Rendeltetésszerű használat Típusáttekintés Vízminőség Megsemmisítés Tisztítás Üzembe helyezés A fűtési rendszer feltöltése A beállítások elvégzése Kazánvíz hőmérséklet beállítása Melegvíz parancsolt érték beállítása Fagyvédelem A helyiség kezelőegység beállítása Kezelés Általános tudnivalók A kezelőelemek áttekintése Menüszerkezet Normál üzemmód menü Kézi üzemmód menü Beállítások menü A fűtési rendszer üzemen kívül helyezése A fűtési rendszer üzemen kívül helyezése a szabályozókészüléken A fűtési rendszer leürítése A fűtési rendszer vészhelyzetben történő üzemen kívül helyezése A kijelzőn megjelenő értékek és jelek Kijelzett értékek Kijelzőbeállítások Kódok a kijelzőn Címszójegyzék Logamax plus GB162-65/80/100 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 3

4 1 Általános biztonsági tudnivalók és szimbólumok magyarázata 1 Általános biztonsági tudnivalók és szimbólumok magyarázata 1.1 Szimbólumok magyarázata Figyelmeztetések A figyelmeztető tudnivaló előtti jelzőszavak a következmények fajtáját és súlyosságát jelölik, ha a veszély elhárítására vonatkozó intézkedések nem történnek meg. ÉRTESÍTÉS azt jelenti, hogy anyagi károk keletkezhetnek. VIGYÁZAT azt jelenti, hogy könnyű vagy közepesen súlyos személyi sérülések történhetnek. Fontos információk További szimbólumok Szimbólum B A szövegben lévő figyelmeztetéseket szürke hátterű figyelmeztető háromszöggel jelöltük és bekereteztük. Az emberre vagy dologi tárgyakra vonatkozó, nem veszélyt jelző információkat ez a szöveg melletti szimbólum jelöli. Ezeket a szöveg alatt és fölött lévő vonalak határolják. Jelentés Teendő Kereszthivatkozás a dokumentum más helyeire vagy más dokumentumokra Felsorolás/listabejegyzés Felsorolás/listabejegyzés (2. szint) 1. tábl. 1.2 Biztonsági utasítások Robbanásveszély gázszag esetén B Zárja el a gázcsapot. B Nyissa ki az ablakokat és az ajtókat. B Ne működtessen elektromos kapcsolókat, ne húzzon ki csatlakozókat, ne telefonáljon vagy csengessen. B Oltsa el a nyílt lángot. Tilos a dohányzás. Ne gyújtson meg öngyújtót. B Az épületen kívülről figyelmeztesse a házban lakókat, de ne csengessen be. Hívja fel a gázszolgáltató vállalatot és egy engedéllyel rendelkező szakszervizt. B Hallható gázömlés esetén haladéktalanul hagyja el az épületet. Akadályozza meg mások belépését. Értesítse a rendőrséget és a tűzoltókat az épületen kívülről. Veszély füstgázszag esetén B Kapcsolja ki a készüléket. B Nyissa ki az ablakokat és az ajtókat. B Értesítse az engedéllyel rendelkező szakszervizt. Nyílt égésterű készülékek esetén: füstgázok okozta mérgezésveszély elégtelen égési levegő ellátás miatt B Biztosítsa a megfelelő égési levegő bevezetést. B Ne zárja vagy csökkentse le az ajtók, ablakok és falak levegő be- és elvezető nyílásait. B Az elégséges égési levegő bevezetést utólag beépített készülékek, pl. elszívó ventilátorok, valamint konyhai szellőzők és levegőkivezetéssel működő klímakészülékek esetén is biztosítani kell. B Elégtelen égési levegő bevezetés esetén ne helyezze üzembe a készüléket. Károk kezelési hiba miatt! A kezelési hibák személyi sérülésekhez és/vagy anyagi károkhoz vezethetnek. B Gondoskodjon róla, hogy gyermekek felügyelet nélkül ne kezeljék a készüléket, illetve ne játsszanak vele. B Gondoskodjon róla, hogy csak olyan személyek férhessenek hozzá a készülékhez, akik szakszerűen tudják kezelni azt. Veszély gyúlékony gázok berobbanása miatt. B A gázvezető részeken munkákat csak engedéllyel rendelkező szakcéggel végeztessen. Felállítás, áthelyezés B A készüléket arra feljogosított szakszerviz állítsa fel, illetve helyezze át. Semmiképpen ne változtassa meg a füstgázvezető alkatrészeket. B Semmiképpen ne zárja el a biztonsági szelepeket. A felfűtés során a melegvíz tároló biztonsági szelepénél víz léphet ki. Veszély robbanásveszélyes és gyúlékony anyagok miatt B Könnyen gyúlékony anyagokat (papír, higító, festék stb.) ne használjon vagy tároljon a készülék közvetlen közelében. Égési levegő/helyiséglevegő A korrózió elkerülése érdekében az égési levegőnek/ helyiséglevegőnek agresszív anyagoktól (pl. klór- vagy fluorvegyületeket tartalmazó halogénezett szénhidrogénektől) mentesnek kell lennie. Ilyen anyagokat pl. oldószerek, festékek, ragasztóanyagok, hajtógázok és háztartási tisztítószerek tartalmazhatnak. 4 Logamax plus GB162-65/80/100 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

5 A készülékre vonatkozó adatok 2 2 A készülékre vonatkozó adatok A fűtési rendszer biztonságos, gazdaságos és környezetbarát alkalmazásához javasoljuk, hogy kellő mértékben vegye figyelembe a biztonsági utasításokat és a kezelési útmutatót. Ez az útmutató áttekintő képet ad a fűtési rendszer üzemeltetőjének a készülék alkalmazásáról és kezeléséről. 2.6 Tisztítás A készülék burkolata nedves ruhadarabbal tisztítható. Éles eszközöket vagy maró hatású tisztítószereket használni nem szabad. 2.1 CE-megfelelőségi nyilatkozat Ez a termék felépítését, működési viszonyait tekintve megfelel a rá vonatkozó európai irányelveknek, valamint a kiegészítő, nemzeti követelményeknek. A megfelelőség tanúsítása a CE jelzéssel történt. A termék megfelelőségi nyilatkozata a konfo internet címen rendelkezésre áll, vagy az illetékes Buderus-képviseletnél igényelhető. 2.2 Rendeltetésszerű használat A Logamax plus GB162-65/80/100 kazán pl. családi vagy társasházakban történő fűtővíz melegítésre és használati melegvíz termelésre készült. Más jellegű felhasználás nem rendeltetésszerű használatnak minősül. A készülék kezelőegységgel (pl. RC35, Logamatic 4121) vagy be-/kikapcsoló hőmérséklet szabályozóval (24 V) szerelhető fel (külön rendelhető tartozék). 2.3 Típusáttekintés A készülék elnevezése a következő részekből tevődik össze: GB: kondenzációs gázkészülék 162: típus 65/80/100: maximális fűtőteljesítmény [kw] 2.4 Vízminőség Töltő- és pótvízként kizárólag kezeletlen vezetékes vizet használjon. Talajvíz használata nem megengedett. A víz pl. ph-növelő/-csökkentő (kémiai adalékanyagok és/vagy inhibitorok), fagyvédő vagy vízlágyító szerekkel történő kezelése nem megengedett. 2.5 Megsemmisítés B A készülék csomagolóanyagát a környezetvédelmi szabályok betartásával semmisítse meg. B A fűtési rendszer azon elemeit, amelyeket ki kell cserélni, az arra kijelölt helyen, környezetkímélő módon semmisíttesse meg. Logamax plus GB162-65/80/100 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 5

6 3 Üzembe helyezés 3 Üzembe helyezés Ahhoz, hogy a fűtési rendszert üzemkész állapotban tartsa, rendszeresen ellenőrizze az üzemi nyomást. A kijelzőn az aktuális üzemi nyomás jelenik meg. Az ajánlott üzemi nyomás 1,5 bar. 1,0 bar alatti üzemi nyomás esetén a kijelzőn a Szerviz szöveg jelenik meg a nyomáskijelzés felett. A fűtési rendszert utána kell tölteni. B Csavarja le a zárósapkát. 3.1 A fűtési rendszer feltöltése B Ha van: vegye le a csatlakozó szerelvénycsoport [1] burkolatát. 3. ábra Töltő- és ürítőcsap zárósapkája VIGYÁZAT: Berendezés-károsodás. B A fűtési rendszer feltöltése előtt vegye figyelembe a vízminőségre vonatkozó tudnivalókat ( 1. fejezet) TD 1. ábra A csatlakozó szerelvénycsoport burkolata (külön rendelendő tartozék) B Nyissa ki a fűtési előremenőben és visszatérőben lévő karbantartó csapokat (nyitott állás: a csővel párhuzamos helyzet). B Csatlakoztasson egy vízzel töltött tömlőt a visszatérőben lévő töltő- és ürítőcsapra [1]. B Nyissa ki a töltő- és ürítőcsapot [2]. 4. ábra Tömlő csatlakoztatása TD 2. ábra A karbantartó csapok kinyitása (itt: nyitott állás) 6 Logamax plus GB162-65/80/100 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

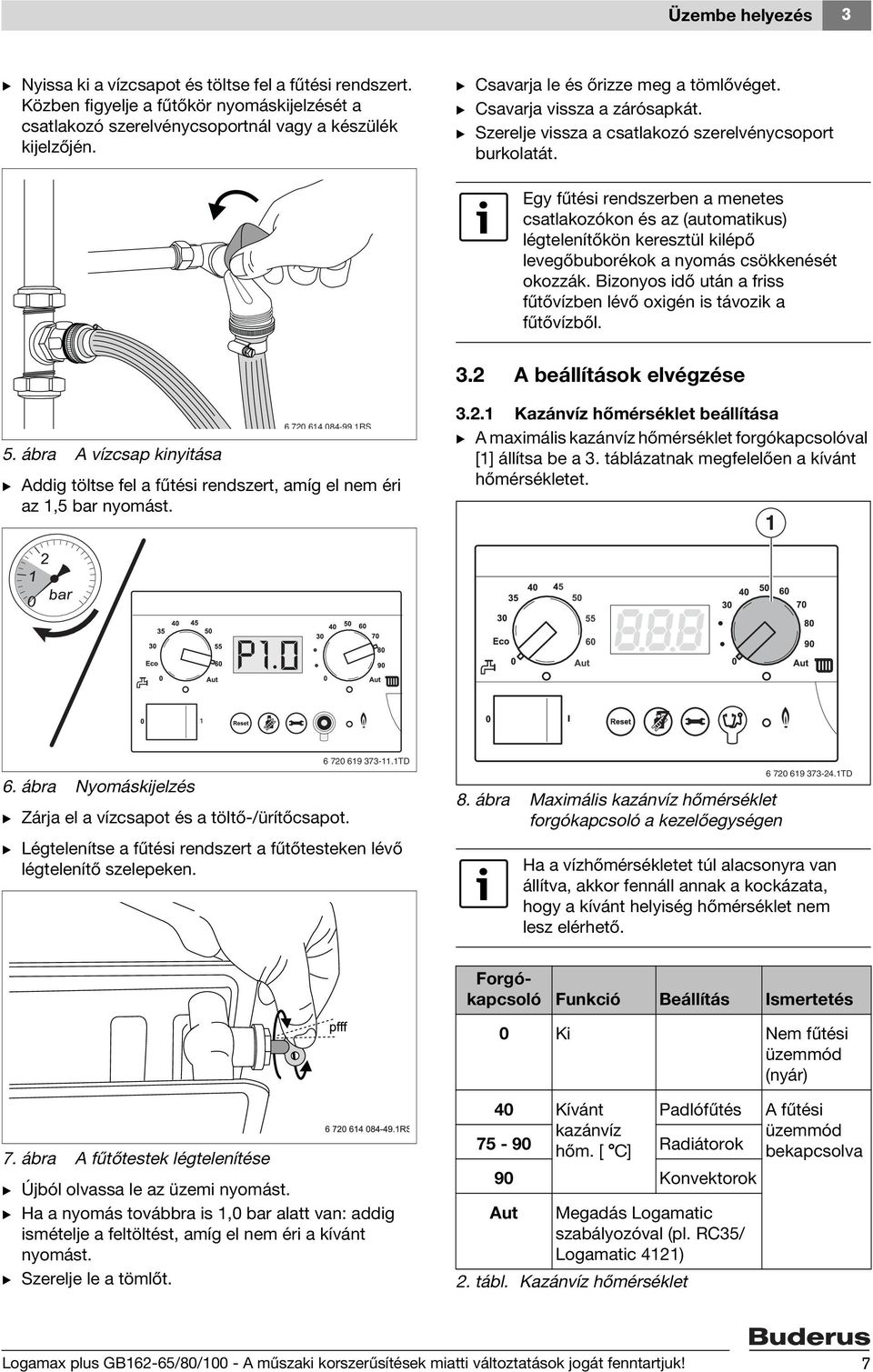

7 Üzembe helyezés 3 B Nyissa ki a vízcsapot és töltse fel a fűtési rendszert. Közben figyelje a fűtőkör nyomáskijelzését a csatlakozó szerelvénycsoportnál vagy a készülék kijelzőjén. B Csavarja le és őrizze meg a tömlővéget. B Csavarja vissza a zárósapkát. B Szerelje vissza a csatlakozó szerelvénycsoport burkolatát. Egy fűtési rendszerben a menetes csatlakozókon és az (automatikus) légtelenítőkön keresztül kilépő levegőbuborékok a nyomás csökkenését okozzák. Bizonyos idő után a friss fűtővízben lévő oxigén is távozik a fűtővízből. 3.2 A beállítások elvégzése RS 5. ábra A vízcsap kinyitása B Addig töltse fel a fűtési rendszert, amíg el nem éri az 1,5 bar nyomást Kazánvíz hőmérséklet beállítása B A maximális kazánvíz hőmérséklet forgókapcsolóval [1] állítsa be a 3. táblázatnak megfelelően a kívánt hőmérsékletet. 1 P TD 6. ábra Nyomáskijelzés B Zárja el a vízcsapot és a töltő-/ürítőcsapot. B Légtelenítse a fűtési rendszert a fűtőtesteken lévő légtelenítő szelepeken. 8. ábra Maximális kazánvíz hőmérséklet forgókapcsoló a kezelőegységen TD Ha a vízhőmérsékletet túl alacsonyra van állítva, akkor fennáll annak a kockázata, hogy a kívánt helyiség hőmérséklet nem lesz elérhető. Forgókapcsoló Funkció Beállítás Ismertetés 0 Ki Nem fűtési üzemmód (nyár) 7. ábra A fűtőtestek légtelenítése B Újból olvassa le az üzemi nyomást. B Ha a nyomás továbbra is 1,0 bar alatt van: addig ismételje a feltöltést, amíg el nem éri a kívánt nyomást. B Szerelje le a tömlőt. 40 Kívánt Padlófűtés kazánvíz hőm. [ C] Radiátorok 90 Konvektorok Aut Megadás Logamatic szabályozóval (pl. RC35/ Logamatic 4121) 2. tábl. Kazánvíz hőmérséklet A fűtési üzemmód bekapcsolva Logamax plus GB162-65/80/100 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 7

8 3 Üzembe helyezés Melegvíz parancsolt érték beállítása A készülék gyárilag 60 C melegvíz hőmérsékletre van beállítva. Ennél a beállításnál normál esetben kizárt, hogy az esetleg meglévő legionellák szaporodhassanak. Annak érdekében azonban, hogy a különböző használók eltérő kényelmi kívánságainak meg lehessen felelni, az Ön készüléke beállítható melegvíz hőmérséklettel rendelkezik. Szükség esetén a készülék alacsonyabb melegvíz hőmérsékletre is beállítható. Ha a készüléket alacsonyabb melegvíz hőmérsékletre állítja be, akkor kis kockázatú legionella-képződéssel kell számolni. A melegvíz termelő berendezés naponta történő használata esetén a legionellák szaporodásának kockázata gyakorlatilag kizárt. Ha a melegvíz termelés hosszabb időn keresztül (pl. szabadság alatt) használaton kívül van, és a hőmérséklet 60 C-nál alacsonyabbra van beállítva, akkor azt javasoljuk, hogy használat előtt öblítse át a melegvíz tárolót. Az átöblítés azt jelenti, hogy egy időre teljesen ki kell nyitni a melegvízcsapot, hogy a melegvíz tároló friss vizet kapjon. Továbbá távolláte esetén a 60 C pozíció is kiválasztható a melegvíz parancsolt értéke forgókapcsolón. B Adja meg a melegvíz hőmérséklet parancsolt értékének beállítására szolgáló forgókapcsolóval [1] a melegvíz tárolóban lévő melegvíz kívánt hőmérsékletét ( 3. tábl.). 1 7 Állás Magyarázat 0 Melegvizes üzemmód kikapcsolva (esetleg csak fűtési üzemmód) ECO Ezt a beállást ne használja! A melegvíz parancsolt értéke a kezelőegységen fixen beállításra kerül, és helyiség kezelőegységgel (pl. RC35-tel) nem változtatható meg. Aut A melegvíz parancsolt értéke a helyiség kezelőegységen (pl. RC35) kerül beállításra. Ha nincs helyiség kezelőegység csatlakoztatva, akkor a 60 C maximális melegvíz hőmérsékletként érvényes. 3. tábl. Beállítások a melegvíz parancsolt értéke forgókapcsolón Fagyvédelem A készülék integrált fagyvédelemmel van felszerelve. Ez azt jelenti, hogy a készülék számára nincs szükség további fagyvédelemre. A fagyvédelem 7 C kazánvíz hőmérsékletnél bekapcsolja és 15 C kazánvíz hőmérsékletnél kikapcsolja a készüléket. A fűtési rendszer nincs védve a fagytól A helyiség kezelőegység beállítása B Végezze el a beállításokat a helyiség kezelőegységen (pl. RC35, 10. ábra). Javasoljuk, hogy ellenőrizze, ill. állítsa be az alábbiakat: automatikus üzemmód kívánt helyiség hőmérséklet kívánt melegvíz hőmérséklet kívánt fűtési program. A kezelőegység (pl. RC35) kezelési útmutatója ismerteti, hogyan kell ezeket a beállításokat elvégezni, és mire használhatók ezek a beállítások. B Olvassa el és tartsa be a helyiség kezelőegység kezelési útmutatójában leírtakat. 9. ábra BC10 Melegvíz parancsolt értéke forgókapcsoló TD TD 10. ábra RC35 helyiség kezelőegység 8 Logamax plus GB162-65/80/100 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

9 Kezelés 4 4 Kezelés 4.1 Általános tudnivalók A készülék egy kezelőegységgel, a BC10 báziscontrollerrel ( 12. ábra) van felszerelve. A fűtési rendszer ezzel az egységgel kezelhető. Több készülékből álló fűtési rendszer (kaszkád-rendszer) esetén minden készülék kezelőegységén el kell végezni a beállításokat. B A kezelőmező megnyomásával nyissa ki azt. 11. ábra A kezelőfelület takarólemezének kinyitása A kezelőegység a fedél mögött, a bal oldalon található. 4.2 A kezelőelemek áttekintése TD A kezelőegység a következő alkotóelemeket tartalmazza: Be/Ki kapcsoló A be/ki kapcsolóval ( 12. ábra, [1]) a készülék be- és kikapcsolható. Reset gomb Zavar esetén szükség lehet arra, hogy a készüléket a Reset gomb segítségével újraindítsa ( 12. ábra, [2]). Ez csak reteszelő üzemzavaroknál szükséges. A blokkolást kiváltó üzemzavarok automatikusan visszaállnak, ha az okot Ön megszünteti. A reset végrehajtása alatt a kijelző a [\/r/e kijelzést mutatja. Kéményseprő gomb A Kéményseprő gombbal ( 12. ábra, [3]) a készülék kézi üzemmódra (kézi üzem) kapcsolható, ha például a fűtési rendszer szabályozója (pl. a helyiség kezelőegység) meghibásodott. Kézi üzemmódban a fűtési rendszer a helyiség kezelőegységtől függetlenül üzemeltethető. A készülék a jobb oldali forgatógombbal beállított, parancsolt értéknek számító kazánvíz hőmérséklettel fog működni ( 7. tábl., "Beállítások"). Állapotkijelzés gomb Az Állapotkijelzés gombbal ( 12. ábra, [4]) az aktuális kazánvíz hőmérséklet, az aktuális üzemi nyomás stb. jeleníthető meg a kijelzőn. Lásd még fejezet, 10. oldal. Szervizcsatlakozó Itt csatlakoztathat a fűtéstechnikai szakember egy diagnosztikai csatlakozódugót (Service Tool) a készülékre ( 12. ábra, [5]) ábra Kezelőegység TD 1 Be/Ki kapcsoló 2 Reset gomb 3 Kéményseprő gomb (kézi üzemmódhoz) 4 Állapotkijelzés gomb 5 Szervizcsatlakozó (a szakember számára) 6 Égő (Be/Ki) LED (világító dióda) 7 Hőigény LED (világító dióda) 8 Maximális kazánvíz hőmérséklet forgókapcsoló 9 Kijelző (állapotkijelzéshez) 10 Melegvíz termelés LED (világító dióda) 11 Melegvíz parancsolt értéke forgókapcsoló Égő (Be/Ki) LED Az Égő (Be/Ki) LED ( 12. ábra, [6]) akkor világít, ha működik a készülék égője, és elalszik, ha az égő kikapcsol. Az Égő (Be/Ki) LED az égő állapotát jelzi. LED Állapot Magyarázat Be Az égő üzemel A kazánvíz melegszik. Ki Égő Ki A kazánvíz hőmérséklet elérte a parancsolt értéket vagy nincs hőigény. 4. tábl. Az Égő BE/KI LED jelentése Logamax plus GB162-65/80/100 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 9

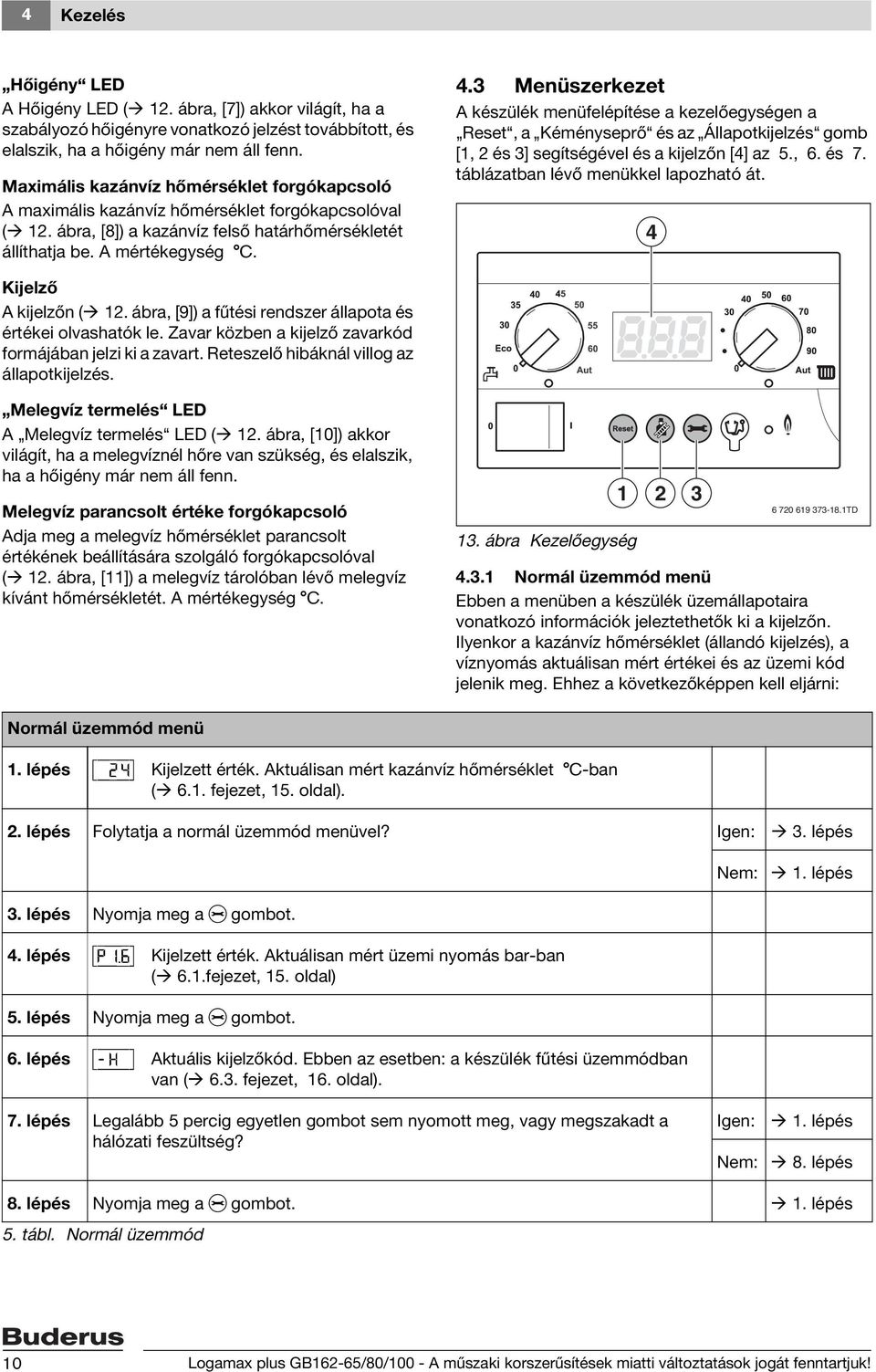

10 4 Kezelés Hőigény LED A Hőigény LED ( 12. ábra, [7]) akkor világít, ha a szabályozó hőigényre vonatkozó jelzést továbbított, és elalszik, ha a hőigény már nem áll fenn. Maximális kazánvíz hőmérséklet forgókapcsoló A maximális kazánvíz hőmérséklet forgókapcsolóval ( 12. ábra, [8]) a kazánvíz felső határhőmérsékletét állíthatja be. A mértékegység C. 4.3 Menüszerkezet A készülék menüfelépítése a kezelőegységen a Reset, a Kéményseprő és az Állapotkijelzés gomb [1, 2 és 3] segítségével és a kijelzőn [4] az 5., 6. és 7. táblázatban lévő menükkel lapozható át. 4 Kijelző A kijelzőn ( 12. ábra, [9]) a fűtési rendszer állapota és értékei olvashatók le. Zavar közben a kijelző zavarkód formájában jelzi ki a zavart. Reteszelő hibáknál villog az állapotkijelzés. Melegvíz termelés LED A Melegvíz termelés LED ( 12. ábra, [10]) akkor világít, ha a melegvíznél hőre van szükség, és elalszik, ha a hőigény már nem áll fenn. Melegvíz parancsolt értéke forgókapcsoló Adja meg a melegvíz hőmérséklet parancsolt értékének beállítására szolgáló forgókapcsolóval ( 12. ábra, [11]) a melegvíz tárolóban lévő melegvíz kívánt hőmérsékletét. A mértékegység C. 13. ábra Kezelőegység TD Normál üzemmód menü Ebben a menüben a készülék üzemállapotaira vonatkozó információk jeleztethetők ki a kijelzőn. Ilyenkor a kazánvíz hőmérséklet (állandó kijelzés), a víznyomás aktuálisan mért értékei és az üzemi kód jelenik meg. Ehhez a következőképpen kell eljárni: Normál üzemmód menü 1. lépés [\/2/4 Kijelzett érték. Aktuálisan mért kazánvíz hőmérséklet C-ban ( 6.1. fejezet, 15. oldal). 2. lépés Folytatja a normál üzemmód menüvel? Igen: 3. lépés 3. lépés Nyomja meg a e gombot. 4. lépés [p/1.6 Kijelzett érték. Aktuálisan mért üzemi nyomás bar-ban ( 6.1.fejezet, 15. oldal) 5. lépés Nyomja meg a e gombot. 6. lépés [-/h/\ Aktuális kijelzőkód. Ebben az esetben: a készülék fűtési üzemmódban van ( 6.3. fejezet, 16. oldal). Nem: 1. lépés 7. lépés Legalább 5 percig egyetlen gombot sem nyomott meg, vagy megszakadt a hálózati feszültség? Igen: 1. lépés Nem: 8. lépés 8. lépés Nyomja meg a e gombot. 1. lépés 5. tábl. Normál üzemmód 10 Logamax plus GB162-65/80/100 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

11 Kezelés Kézi üzemmód menü Kézi üzemmódban a fűtési rendszer a helyiség kezelőegységtől (pl. RC35) függetlenül üzemeltethető. Hálózatkimaradás után újból aktiválnia kell a kézi üzemmódot, hogy a fűtési rendszer üzemben maradjon (különösen fagyveszély esetén). Kézi üzemmód 1. lépés [\/2/4 Kijelzett érték. Aktuálisan mért kazánvíz hőmérséklet C-ban ( 6.1. fejezet, 15. oldal). 2. lépés Aktiválja a kézi üzemmódot? Igen: 3. lépés 3. lépés A kézi üzemmód aktiválása: 5 másodpercnél hosszabb ideig tartsa megnyomva a d gombot. 4. lépés [//2/4} Kijelzőkód Üzemi fázis: amint a kijelző jobb alsó részén megjelenik egy villogó pont, a kézi üzemmód aktív. Ez azt jelenti, hogy a készülék állandóan fűtési üzemmódban van. Ebben az esetben a kazánvíz maximális hőmérséklete a kezelőegységen (kezelőmenőn) lévő maximális kazánvíz hőmérséklet forgókapcsoló beállításának megfelelően alakul. Felgyullad a Hőigény LED. A kézi üzemmódban a melegvíz termelés is lehetséges. 5. lépés Nyomja meg a e gombot. 6. lépés [p/1.6} Kijelzett érték. Aktuálisan mért üzemi nyomás bar mértékegységben ( 6.1. fejezet, 15.oldal) 7. lépés Nyomja meg a e gombot. 8. lépés [-/h//} Kijelzőkód Üzemi fázis ( 6.3. fejezet, 16. oldal). A készülék kézi üzemmódban van. Ez azt jelenti, hogy a készülék fűtési üzemmódban működik anélkül, hogy a szabályozó hőigényt jelzett volna. A kézi üzemmód során az is lehetséges, hogy a kazán teljesítményének parancsolt értékét a Beállítások menü alapján ( 7. tábl., a 3. lépéstől) ideiglenesen megváltoztassa. Megjegyzés: Ha ideiglenesen megváltoztatta a kazánteljesítményt, akkor azt a kézi üzemmód befejezése után a Beállítások menü szerint ( 7. tábl., 12. oldal) be kell állítani. 9. lépés Nyomja meg a e gombot. 10. lépés [//2/4} Kijelzett érték. Aktuálisan mért kazánvíz hőmérséklet C-ban ( 6.1. fejezet, 15. oldal). Nem: 1. lépés 11. lépés Megszakadt a hálózati feszültség? Igen: 1. lépés Nem: 12. lépés 12. lépés Deaktiválja a kézi üzemmódot? Igen: 13. lépés Nem: 5. lépés 13. lépés A kézi üzemmód deaktiválásához tartsa lenyomva 2 másodpercnél hosszabb ideig - amíg a pont ki nem alszik - a d gombot. 6. tábl. Kézi üzemmód 1. lépés Logamax plus GB162-65/80/100 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 11

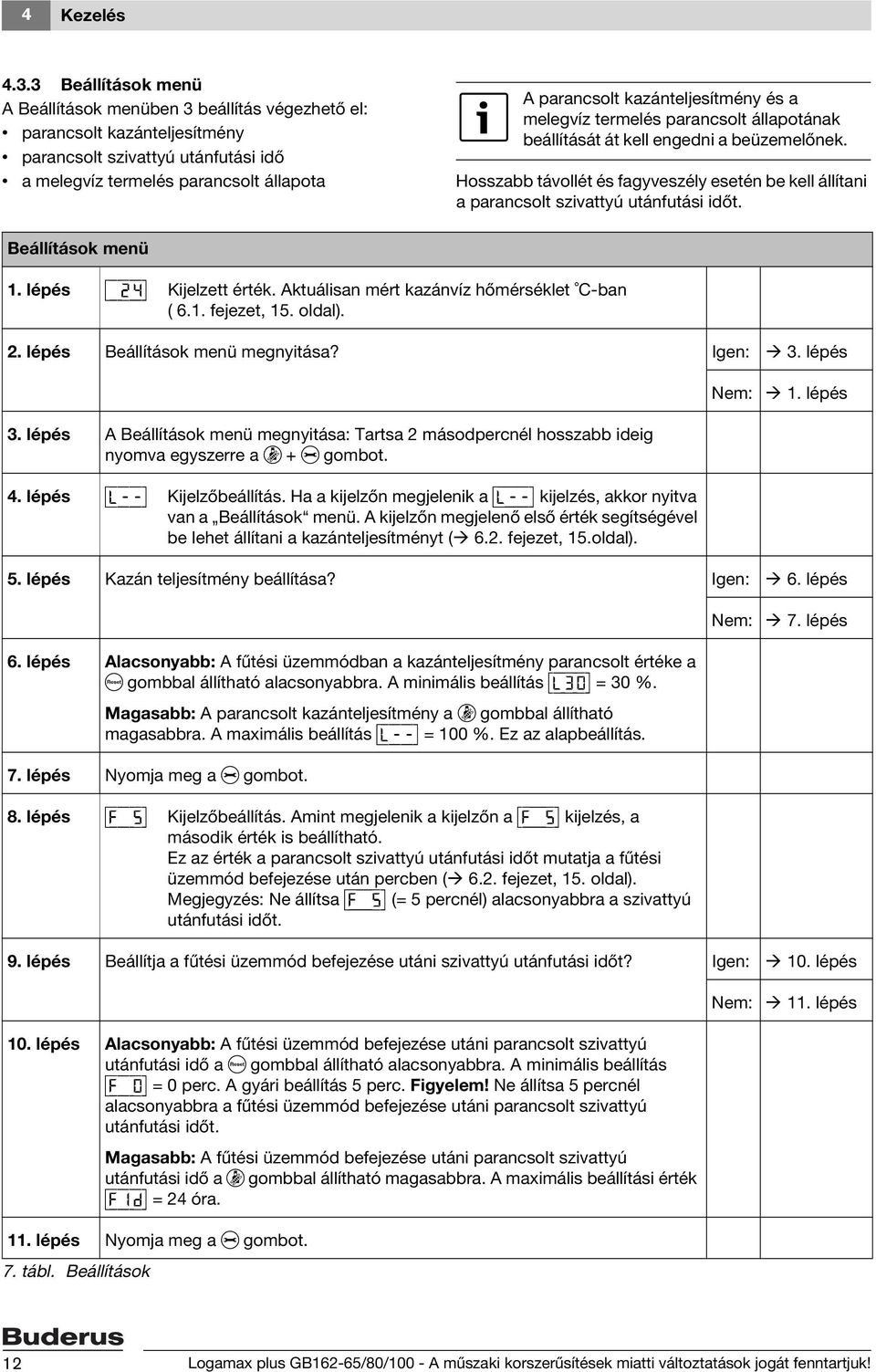

12 4 Kezelés Beállítások menü A Beállítások menüben 3 beállítás végezhető el: parancsolt kazánteljesítmény parancsolt szivattyú utánfutási idő A parancsolt kazánteljesítmény és a melegvíz termelés parancsolt állapotának beállítását át kell engedni a beüzemelőnek. a melegvíz termelés parancsolt állapota Hosszabb távollét és fagyveszély esetén be kell állítani a parancsolt szivattyú utánfutási időt. Beállítások menü 1. lépés [\/2/4 Kijelzett érték. Aktuálisan mért kazánvíz hőmérséklet C-ban ( 6.1. fejezet, 15. oldal). 2. lépés Beállítások menü megnyitása? Igen: 3. lépés Nem: 1. lépés 3. lépés A Beállítások menü megnyitása: Tartsa 2 másodpercnél hosszabb ideig nyomva egyszerre a d + e gombot. 4. lépés [l/-/- Kijelzőbeállítás. Ha a kijelzőn megjelenik a [l/-/- kijelzés, akkor nyitva van a Beállítások menü. A kijelzőn megjelenő első érték segítségével be lehet állítani a kazánteljesítményt ( 6.2. fejezet, 15.oldal). 5. lépés Kazán teljesítmény beállítása? Igen: 6. lépés Nem: 7. lépés 6. lépés Alacsonyabb: A fűtési üzemmódban a kazánteljesítmény parancsolt értéke a c gombbal állítható alacsonyabbra. A minimális beállítás [l/3/0 = 30 %. Magasabb: A parancsolt kazánteljesítmény a d gombbal állítható magasabbra. A maximális beállítás [l/-/- = 100 %. Ez az alapbeállítás. 7. lépés Nyomja meg a e gombot. 8. lépés [f/\/5 Kijelzőbeállítás. Amint megjelenik a kijelzőn a [f/\/5 kijelzés, a második érték is beállítható. Ez az érték a parancsolt szivattyú utánfutási időt mutatja a fűtési üzemmód befejezése után percben ( 6.2. fejezet, 15. oldal). Megjegyzés: Ne állítsa [f/\/5 (= 5 percnél) alacsonyabbra a szivattyú utánfutási időt. 9. lépés Beállítja a fűtési üzemmód befejezése utáni szivattyú utánfutási időt? Igen: 10. lépés Nem: 11. lépés 10. lépés Alacsonyabb: A fűtési üzemmód befejezése utáni parancsolt szivattyú utánfutási idő a c gombbal állítható alacsonyabbra. A minimális beállítás [f/\/0 = 0 perc. A gyári beállítás 5 perc. Figyelem! Ne állítsa 5 percnél alacsonyabbra a fűtési üzemmód befejezése utáni parancsolt szivattyú utánfutási időt. Magasabb: A fűtési üzemmód befejezése utáni parancsolt szivattyú utánfutási idő a d gombbal állítható magasabbra. A maximális beállítási érték [f/1/d = 24 óra. 11. lépés Nyomja meg a e gombot. 7. tábl. Beállítások 12 Logamax plus GB162-65/80/100 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

13 Kezelés 4 Beállítások menü 12. lépés [c/\/0 Kijelzőbeállítás. Amint megjelenik a kijelzőn a [c/\/0 kijelzés, be kell állítani a harmadik értéket. Ez az érték határozza meg a melegvízellátás állapotát. Ez a beállítás előnyt élvez a pl. a helyiségtermosztáton elvégzett melegvízellátási beállítással szemben ( 6.2. fejezet, 15. oldal). 13. lépés Beállítja a használati melegvíz állapotát? Igen: 14. lépés 14. lépés A használati melegvíz termelés parancsolt állapotát a c vagy a d gombbal állíthatja be. [c/\/1 jelentése: Be, [c/\/0 jelentése: Ki. Kérjük, vegye figyelembe: Ha a [c/\/0 értéket állította be, akkor a melegvíztároló fagyvédelmét is kikapcsolta. Nem: 15. lépés 15. lépés Legalább 5 percig egyetlen gombot sem nyomott meg, vagy megszakadt a hálózati feszültség? Igen: 17. lépés Nem: 16. lépés 16. lépés Nyomja meg a e gombot. 17. lépés [\/2/4 Kijelzett érték. Az esetleg megváltoztatott beállítások most megerősítésre kerültek. 7. tábl. Beállítások 1. lépés Logamax plus GB162-65/80/100 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 13

14 5 A fűtési rendszer üzemen kívül helyezése 5 A fűtési rendszer üzemen kívül helyezése 5.1 A fűtési rendszer üzemen kívül helyezése a szabályozókészüléken Helyezze üzemen kívül a fűtési rendszert a kezelőegységgel. Az üzemen kívül helyezéssel az égő automatikusan kikapcsol. Közelebbi információk a kezelőkészülék kezeléséhez: fejezet, 8. oldal. B Állítsa a kezelőegységen a Be/Ki kapcsolót 0 állásba. B Zárja el a gáz főelzáró szerelvényt, vagy a gázcsapot. 5.2 A fűtési rendszer leürítése B A fűtési rendszer legmélyebb pontján lévő töltő- és ürítőcsapon vagy a fűtőtesten keresztül eressze le a fűtővizet. Ilyenkor a fűtési rendszer legmagasabb pontján lévő automatikus légtelenítőnek nyitva kell lennie. 15. ábra A fűtési rendszer leürítése RS 14. ábra A gázcsap elzárása TD ÉRTESÍTÉS: Berendezés-károsodás. Erős fagy esetén a fűtési rendszer az alábbiak miatt befagyhat: a hálózati feszültség kimaradása, elégtelen gázellátás vagy zavar a rendszerben. B A fűtési rendszert fagymentes helyiségben állítsa fel. B Ha hosszabb időre leállítja a fűtési rendszert, akkor azt előbb le kell üríteni. 5.3 A fűtési rendszer vészhelyzetben történő üzemen kívül helyezése B Zárja el a gáz főelzáró szerelvényt. B A fűtési rendszert csak vészhelyzetben kapcsolja le a biztosítékon, vagy a fűtési vészkapcsolón keresztül. 14 Logamax plus GB162-65/80/100 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

15 A kijelzőn megjelenő értékek és jelek 6 6 A kijelzőn megjelenő értékek és jelek 6.1 Kijelzett értékek Kijelzett értékek Kijelzett érték A kijelzett érték jelentése Mértékegység Tartomány [\/2/4 Aktuális kazánvíz hőmérséklet. C [\/\/0 [1/3/0 [p/1.6 Aktuális üzemi nyomás. bar [p/0.0 [p/ tábl. 6.2 Kijelzőbeállítások Kijelzőbeállítások A kijelzőbeállítás jelentése Mértékegység Tartomány Kijelzőbeállítás Alapbeállítás [l/9/9 [l/9/9 [f/\/5 Beállított parancsolt terhelés (65/100 kw). Beállított parancsolt terhelés (80 kw). A szivattyú utánfutási idő beállított parancsolt érték. Megjegyzés: Ne állítsa [f/\/5 -nél (= 5 percnél) alacsonyabbra a szivattyú utánfutási időt. % [l/2/0 [l/9/9 / [l/-/- 100 % [l/-/- % [l/2/5 [l/9/9 / [l/-/- 100 % [l/-/- min. [f/0/0 [f/6/0 / [f/1/d 24 óra [f/\/5 [c/\/0 A melegvíz ellátás beállított üzemállapota. Nem értelmezett [c/\/0 Ki / [c/\/1 Be [c/\/0 Kérjük figyeljen a következőkre: Ha [c/\/0 van beállítva, akkor a hőcserélő és a külső melegvíztároló fagyvédelmét is kikapcsolta. 9. tábl. Logamax plus GB162-65/80/100 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 15

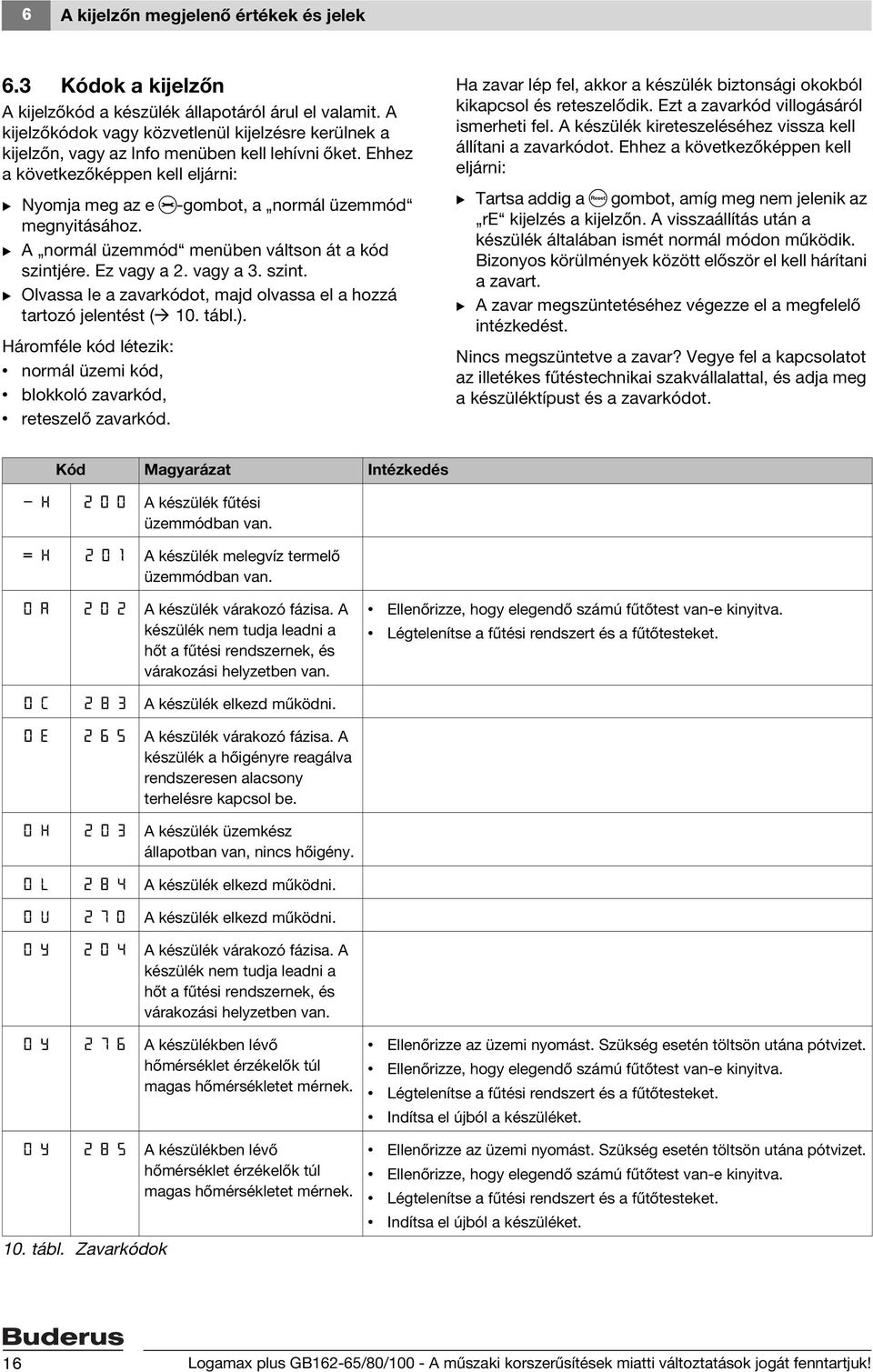

16 6 A kijelzőn megjelenő értékek és jelek 6.3 Kódok a kijelzőn A kijelzőkód a készülék állapotáról árul el valamit. A kijelzőkódok vagy közvetlenül kijelzésre kerülnek a kijelzőn, vagy az Info menüben kell lehívni őket. Ehhez a következőképpen kell eljárni: B Nyomja meg az e e-gombot, a normál üzemmód megnyitásához. B A normál üzemmód menüben váltson át a kód szintjére. Ez vagy a 2. vagy a 3. szint. B Olvassa le a zavarkódot, majd olvassa el a hozzá tartozó jelentést ( 10. tábl.). Háromféle kód létezik: normál üzemi kód, blokkoló zavarkód, reteszelő zavarkód. Ha zavar lép fel, akkor a készülék biztonsági okokból kikapcsol és reteszelődik. Ezt a zavarkód villogásáról ismerheti fel. A készülék kireteszeléséhez vissza kell állítani a zavarkódot. Ehhez a következőképpen kell eljárni: B Tartsa addig a c gombot, amíg meg nem jelenik az re kijelzés a kijelzőn. A visszaállítás után a készülék általában ismét normál módon működik. Bizonyos körülmények között először el kell hárítani a zavart. B A zavar megszüntetéséhez végezze el a megfelelő intézkedést. Nincs megszüntetve a zavar? Vegye fel a kapcsolatot az illetékes fűtéstechnikai szakvállalattal, és adja meg a készüléktípust és a zavarkódot. Kód Magyarázat Intézkedés - H A készülék fűtési üzemmódban van. = H A készülék melegvíz termelő üzemmódban van. 0 A A készülék várakozó fázisa. A készülék nem tudja leadni a hőt a fűtési rendszernek, és várakozási helyzetben van. Ellenőrizze, hogy elegendő számú fűtőtest van-e kinyitva. Légtelenítse a fűtési rendszert és a fűtőtesteket. 0 C A készülék elkezd működni. 0 E A készülék várakozó fázisa. A készülék a hőigényre reagálva rendszeresen alacsony terhelésre kapcsol be. 0 H A készülék üzemkész állapotban van, nincs hőigény. 0 L A készülék elkezd működni. 0 U A készülék elkezd működni. 0 Y A készülék várakozó fázisa. A készülék nem tudja leadni a hőt a fűtési rendszernek, és várakozási helyzetben van. 0 Y A készülékben lévő hőmérséklet érzékelők túl magas hőmérsékletet mérnek. 0 Y A készülékben lévő hőmérséklet érzékelők túl magas hőmérsékletet mérnek. 10. tábl. Zavarkódok Ellenőrizze az üzemi nyomást. Szükség esetén töltsön utána pótvizet. Ellenőrizze, hogy elegendő számú fűtőtest van-e kinyitva. Légtelenítse a fűtési rendszert és a fűtőtesteket. Ellenőrizze az üzemi nyomást. Szükség esetén töltsön utána pótvizet. Ellenőrizze, hogy elegendő számú fűtőtest van-e kinyitva. Légtelenítse a fűtési rendszert és a fűtőtesteket. 16 Logamax plus GB162-65/80/100 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

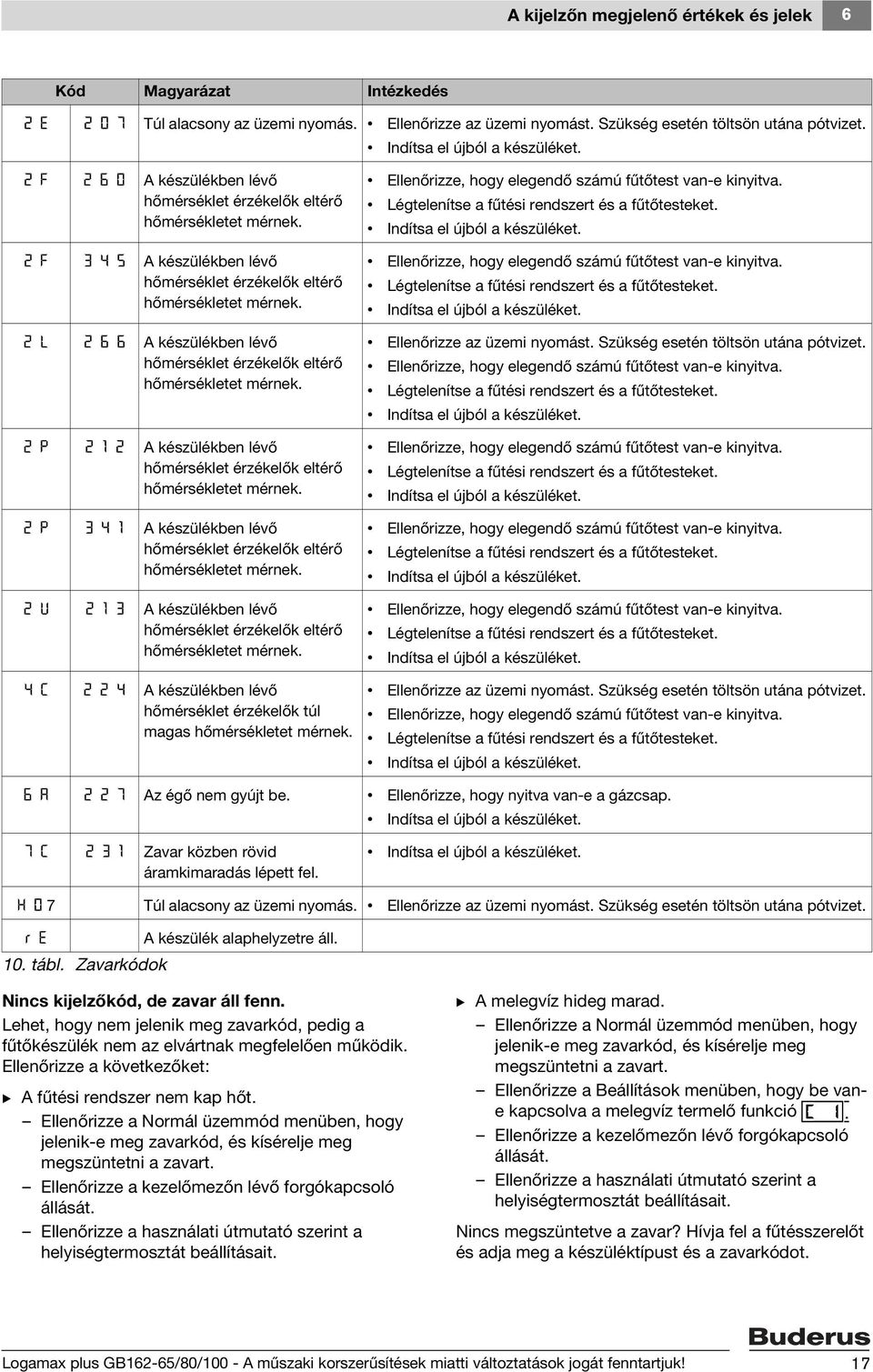

17 A kijelzőn megjelenő értékek és jelek 6 Kód Magyarázat Intézkedés 2 E Túl alacsony az üzemi nyomás. Ellenőrizze az üzemi nyomást. Szükség esetén töltsön utána pótvizet. 2 F A készülékben lévő hőmérséklet érzékelők eltérő hőmérsékletet mérnek. 2 F A készülékben lévő hőmérséklet érzékelők eltérő hőmérsékletet mérnek. 2 L A készülékben lévő hőmérséklet érzékelők eltérő hőmérsékletet mérnek. 2 P A készülékben lévő hőmérséklet érzékelők eltérő hőmérsékletet mérnek. 2 P A készülékben lévő hőmérséklet érzékelők eltérő hőmérsékletet mérnek. 2 U A készülékben lévő hőmérséklet érzékelők eltérő hőmérsékletet mérnek. 4 C A készülékben lévő hőmérséklet érzékelők túl magas hőmérsékletet mérnek. Ellenőrizze, hogy elegendő számú fűtőtest van-e kinyitva. Légtelenítse a fűtési rendszert és a fűtőtesteket. Ellenőrizze, hogy elegendő számú fűtőtest van-e kinyitva. Légtelenítse a fűtési rendszert és a fűtőtesteket. Ellenőrizze az üzemi nyomást. Szükség esetén töltsön utána pótvizet. Ellenőrizze, hogy elegendő számú fűtőtest van-e kinyitva. Légtelenítse a fűtési rendszert és a fűtőtesteket. Ellenőrizze, hogy elegendő számú fűtőtest van-e kinyitva. Légtelenítse a fűtési rendszert és a fűtőtesteket. Ellenőrizze, hogy elegendő számú fűtőtest van-e kinyitva. Légtelenítse a fűtési rendszert és a fűtőtesteket. Ellenőrizze, hogy elegendő számú fűtőtest van-e kinyitva. Légtelenítse a fűtési rendszert és a fűtőtesteket. Ellenőrizze az üzemi nyomást. Szükség esetén töltsön utána pótvizet. Ellenőrizze, hogy elegendő számú fűtőtest van-e kinyitva. Légtelenítse a fűtési rendszert és a fűtőtesteket. 6 A Az égő nem gyújt be. Ellenőrizze, hogy nyitva van-e a gázcsap. 7 C Zavar közben rövid áramkimaradás lépett fel. H 0 7 Túl alacsony az üzemi nyomás. Ellenőrizze az üzemi nyomást. Szükség esetén töltsön utána pótvizet. r E A készülék alaphelyzetre áll. 10. tábl. Zavarkódok Nincs kijelzőkód, de zavar áll fenn. Lehet, hogy nem jelenik meg zavarkód, pedig a fűtőkészülék nem az elvártnak megfelelően működik. Ellenőrizze a következőket: B A fűtési rendszer nem kap hőt. Ellenőrizze a Normál üzemmód menüben, hogy jelenik-e meg zavarkód, és kísérelje meg megszüntetni a zavart. Ellenőrizze a kezelőmezőn lévő forgókapcsoló állását. Ellenőrizze a használati útmutató szerint a helyiségtermosztát beállításait. B A melegvíz hideg marad. Ellenőrizze a Normál üzemmód menüben, hogy jelenik-e meg zavarkód, és kísérelje meg megszüntetni a zavart. Ellenőrizze a Beállítások menüben, hogy be vane kapcsolva a melegvíz termelő funkció [c/\/1. Ellenőrizze a kezelőmezőn lévő forgókapcsoló állását. Ellenőrizze a használati útmutató szerint a helyiségtermosztát beállításait. Nincs megszüntetve a zavar? Hívja fel a fűtésszerelőt és adja meg a készüléktípust és a zavarkódot. Logamax plus GB162-65/80/100 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 17

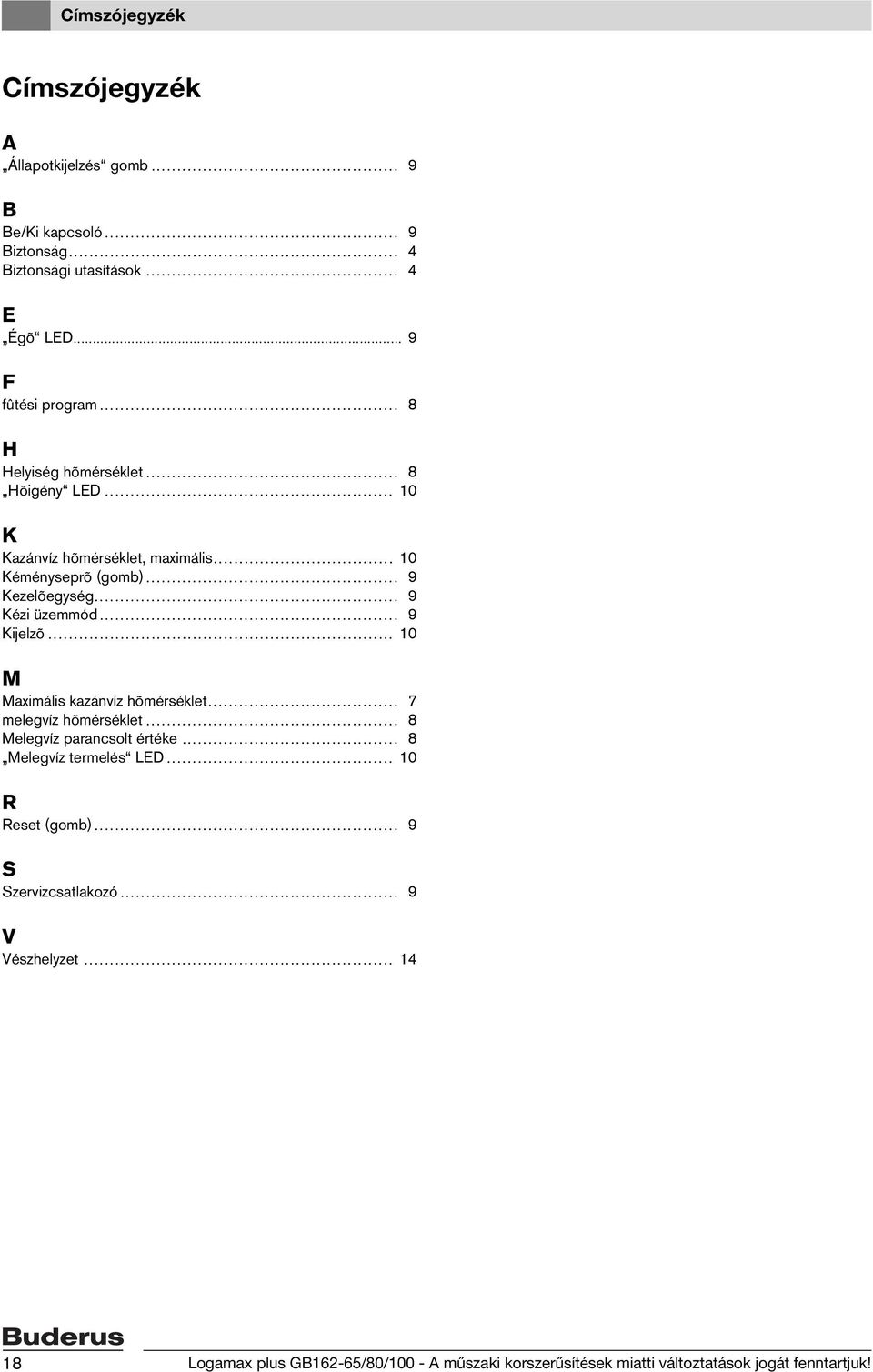

18 Címszójegyzék Címszójegyzék A Állapotkijelzés gomb... 9 B Be/Ki kapcsoló... 9 Biztonság... 4 Biztonsági utasítások... 4 E Égõ LED... 9 F fûtési program... 8 H Helyiség hõmérséklet... 8 Hõigény LED K Kazánvíz hõmérséklet, maximális Kéményseprõ (gomb)... 9 Kezelõegység... 9 Kézi üzemmód... 9 Kijelzõ M Maximális kazánvíz hõmérséklet... 7 melegvíz hõmérséklet... 8 Melegvíz parancsolt értéke... 8 Melegvíz termelés LED R Reset (gomb)... 9 S Szervizcsatlakozó... 9 V Vészhelyzet Logamax plus GB162-65/80/100 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk!

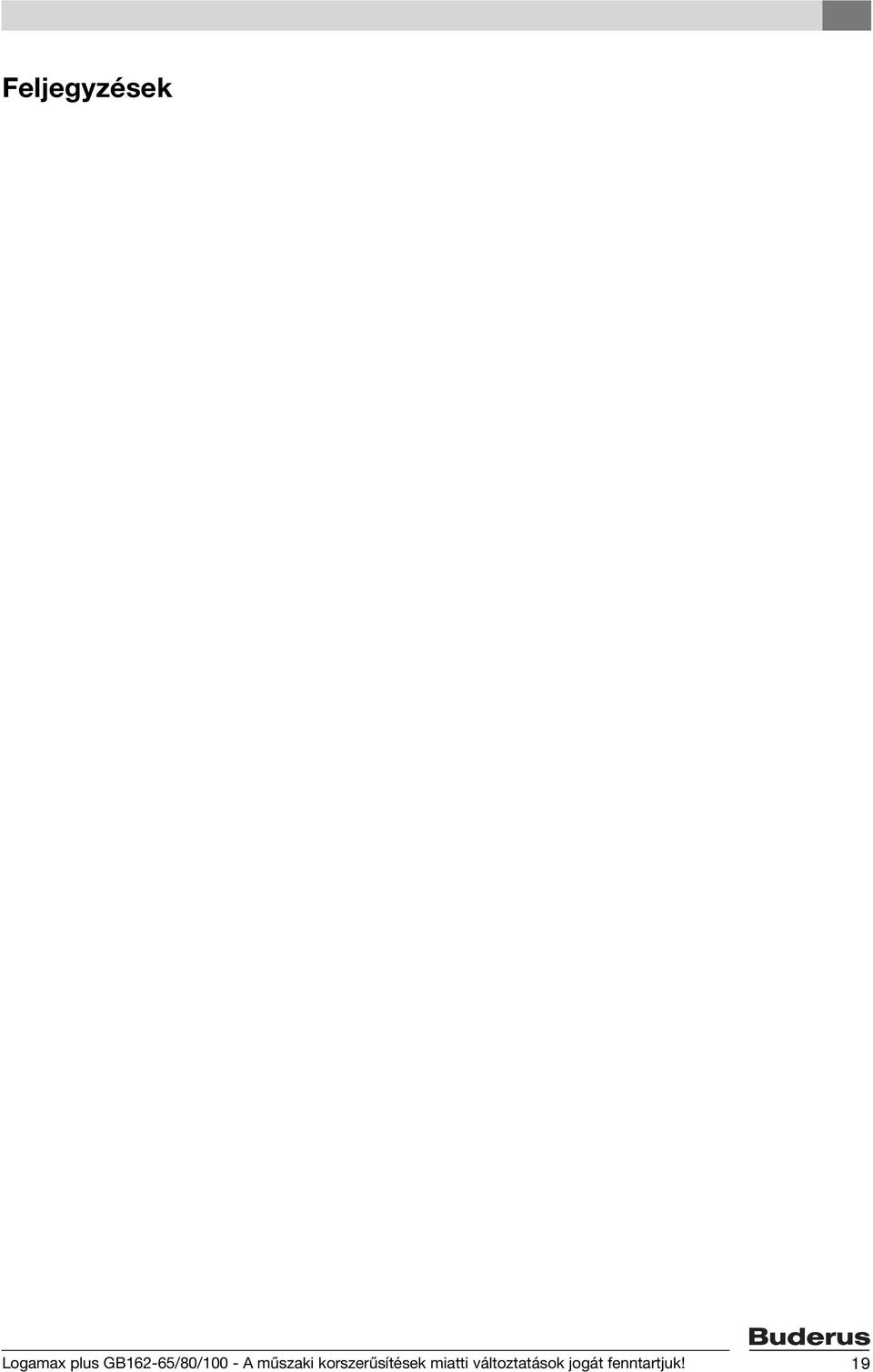

19 Feljegyzések Logamax plus GB162-65/80/100 - A műszaki korszerűsítések miatti változtatások jogát fenntartjuk! 19
