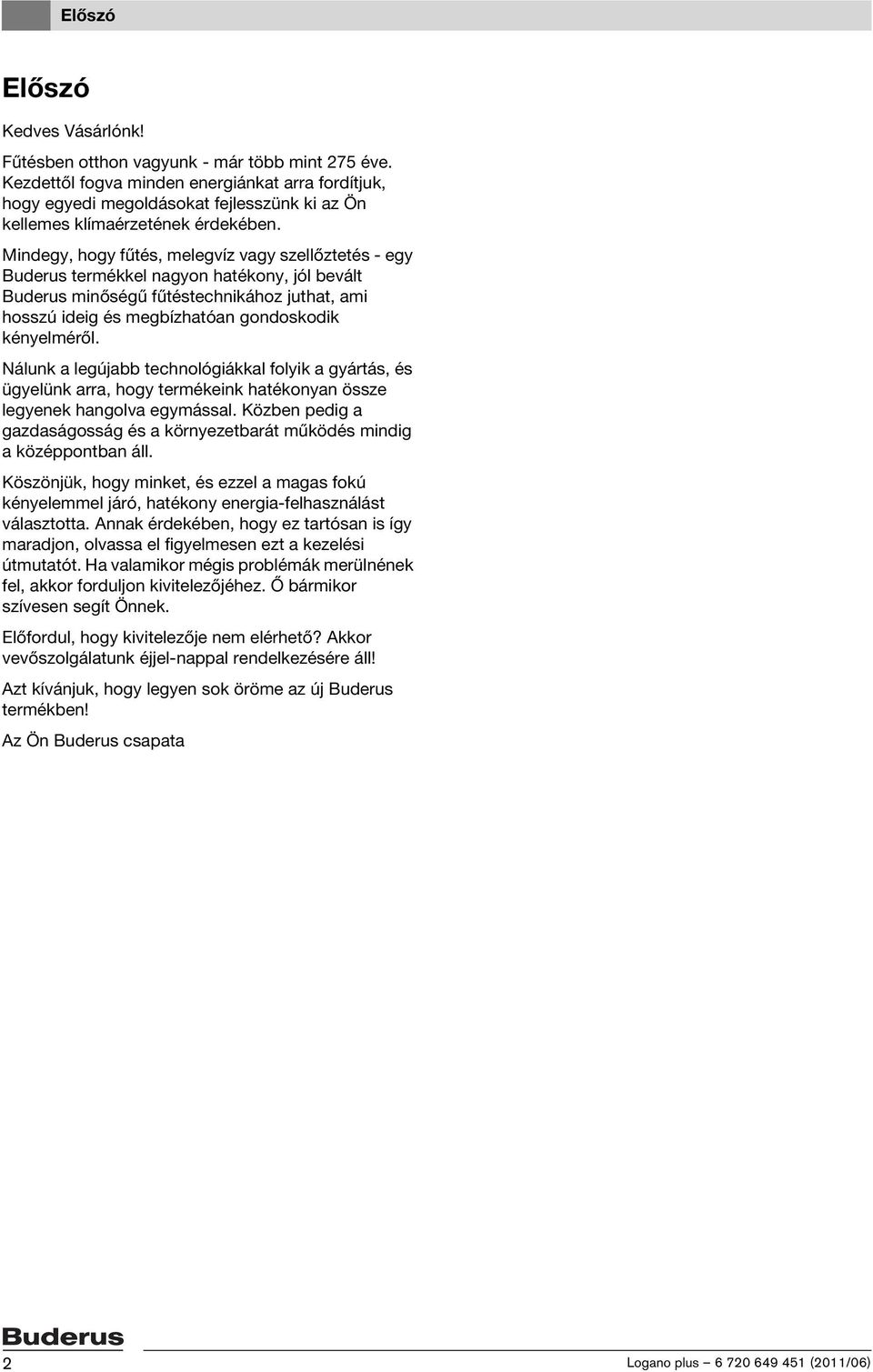

2 Előszó Előszó Kedves Vásárlónk! Fűtésben otthon vagyunk - már több mint 275 éve. Kezdettől fogva minden energiánkat arra fordítjuk, hogy egyedi megoldásokat fejlesszünk ki az Ön kellemes klímaérzetének érdekében. Mindegy, hogy fűtés, melegvíz vagy szellőztetés - egy Buderus termékkel nagyon hatékony, jól bevált Buderus minőségű fűtéstechnikához juthat, ami hosszú ideig és megbízhatóan gondoskodik kényelméről. Nálunk a legújabb technológiákkal folyik a gyártás, és ügyelünk arra, hogy termékeink hatékonyan össze legyenek hangolva egymással. Közben pedig a gazdaságosság és a környezetbarát működés mindig a középpontban áll. Köszönjük, hogy minket, és ezzel a magas fokú kényelemmel járó, hatékony energia-felhasználást választotta. Annak érdekében, hogy ez tartósan is így maradjon, olvassa el figyelmesen ezt a kezelési útmutatót. Ha valamikor mégis problémák merülnének fel, akkor forduljon kivitelezőjéhez. Ő bármikor szívesen segít Önnek. Előfordul, hogy kivitelezője nem elérhető? Akkor vevőszolgálatunk éjjel-nappal rendelkezésére áll! Azt kívánjuk, hogy legyen sok öröme az új Buderus termékben! Az Ön Buderus csapata 2 Logano plus (2011/06)

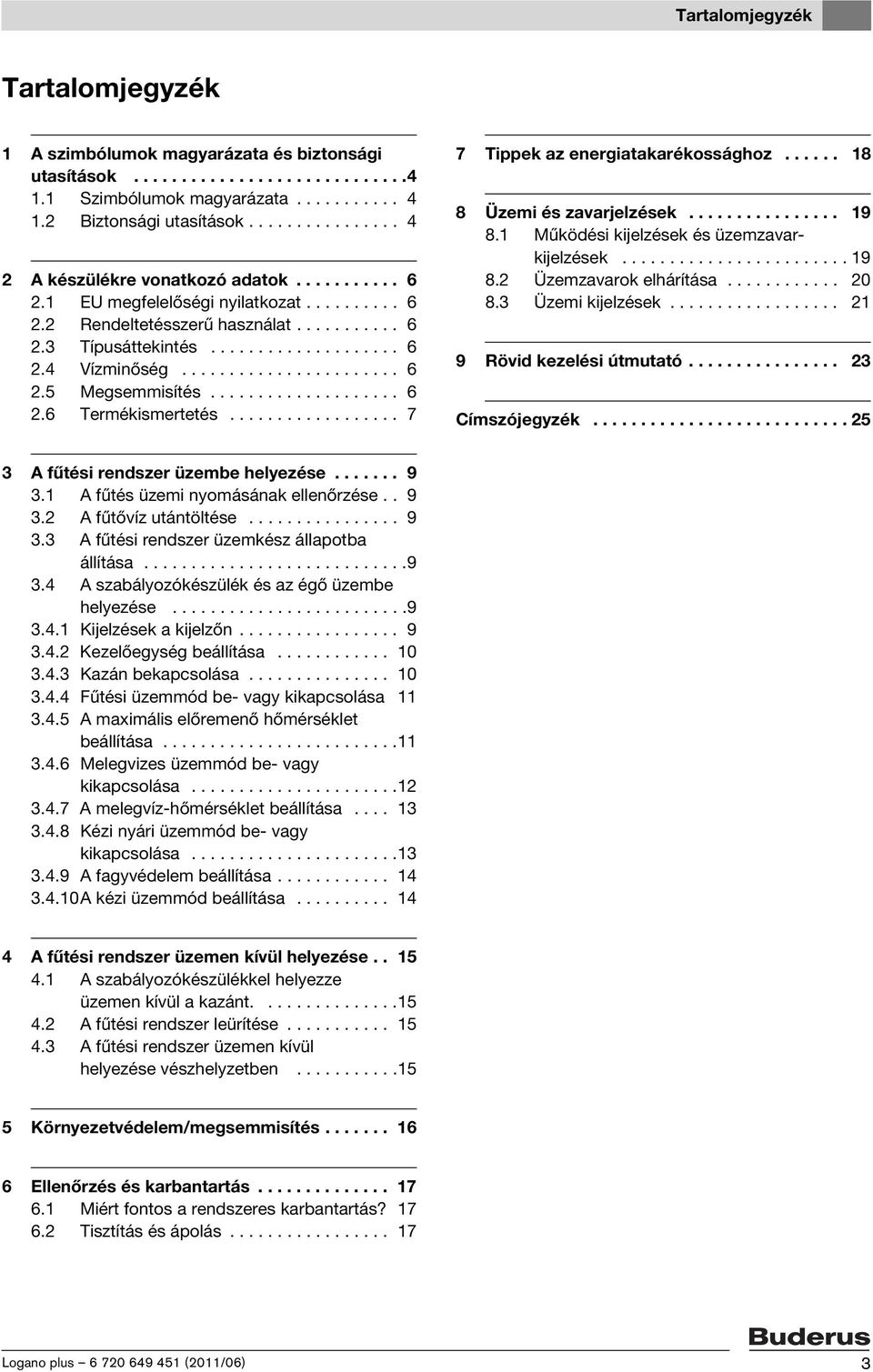

3 Tartalomjegyzék Tartalomjegyzék 1 A szimbólumok magyarázata és biztonsági utasítások Szimbólumok magyarázata Biztonsági utasítások A készülékre vonatkozó adatok EU megfelelőségi nyilatkozat Rendeltetésszerű használat Típusáttekintés Vízminőség Megsemmisítés Termékismertetés Tippek az energiatakarékossághoz Üzemi és zavarjelzések Működési kijelzések és üzemzavarkijelzések Üzemzavarok elhárítása Üzemi kijelzések Rövid kezelési útmutató Címszójegyzék A fűtési rendszer üzembe helyezése A fűtés üzemi nyomásának ellenőrzése A fűtővíz utántöltése A fűtési rendszer üzemkész állapotba állítása A szabályozókészülék és az égő üzembe helyezése Kijelzések a kijelzőn Kezelőegység beállítása Kazán bekapcsolása Fűtési üzemmód be- vagy kikapcsolása A maximális előremenő hőmérséklet beállítása Melegvizes üzemmód be- vagy kikapcsolása A melegvíz-hőmérséklet beállítása Kézi nyári üzemmód be- vagy kikapcsolása A fagyvédelem beállítása A kézi üzemmód beállítása A fűtési rendszer üzemen kívül helyezése A szabályozókészülékkel helyezze üzemen kívül a kazánt A fűtési rendszer leürítése A fűtési rendszer üzemen kívül helyezése vészhelyzetben Környezetvédelem/megsemmisítés Ellenőrzés és karbantartás Miért fontos a rendszeres karbantartás? Tisztítás és ápolás Logano plus (2011/06) 3

4 1 A szimbólumok magyarázata és biztonsági utasítások 1 A szimbólumok magyarázata és biztonsági utasítások 1.1 Szimbólumok magyarázata Figyelmeztetések A figyelmeztető tudnivaló előtti jelzőszavak a következmények fajtáját és súlyosságát jelölik, ha nem történnek meg a veszély elhárítására vonatkozó intézkedések. ÉRTESÍTÉS azt jelenti, hogy anyagi károk keletkezhetnek. VIGYÁZAT azt jelenti, hogy könnyű vagy közepesen súlyos személyi sérülések történhetnek. FIGYELMEZTETÉS azt jelenti, hogy súlyos személyi sérülések történhetnek. VESZÉLY azt jelenti, hogy életveszélyes személyi sérülések történhetnek. Fontos információk További szimbólumok Szimbólum B A szövegben lévő figyelmeztetéseket szürke hátterű figyelmeztető háromszöggel jelöltük és bekereteztük. Áram miatti veszélyeknél a felkiáltójelet a villám jele helyettesíti a figyelmeztető háromszögben. Az emberre vagy dologi tárgyakra vonatkozó, nem veszélyt jelző információkat ez a szöveg melletti szimbólum jelöli. Ezeket a szöveg alatt és fölött lévő vonalak határolják. Jelentés Teendő Kereszthivatkozás a dokumentum más helyeire vagy más dokumentumokra Felsorolás/listabejegyzés Felsorolás/listabejegyzés (2. szint) 1. tábl. 1.2 Biztonsági utasítások Robbanásveszély gázszag esetén B Zárja el a gázcsapot. B Nyissa ki az ablakokat és az ajtókat. B Ne működtessen elektromos kapcsolókat, ne húzzon ki csatlakozódugókat, ne telefonáljon vagy csengessen. B Oltsa el a nyílt lángokat. A dohányzás tilos. Ne gyújtson meg öngyújtót! B Az épületen kívülről figyelmeztesse a házban lakókat, de ne csengessen be. Értesítse a gázszolgáltató vállalatot és egy engedéllyel rendelkező szakszervizt. B Hallható gázömlés esetén haladéktalanul hagyja el az épületet. Akadályozza meg illetéktelenek belépését. A rendőrséget és a tűzoltókat pedig az épületen kívülről értesítse. Veszély füstgázszag esetén B Kapcsolja ki a készüléket. B Nyissa ki az ablakokat és az ajtókat. B Hívjon fel egy, engedéllyel rendelkező szakszervizt. Nyílt égésterű készülékek esetén: füstgázok okozta mérgezésveszély elégtelen égési levegő ellátás miatt B Biztosítsa a megfelelő égési levegő bevezetést. B Ne zárja le vagy ne csökkentse az ajtókban, ablakokban és a falakban lévő levegő-bevezető és - kivezető nyílásokat. B Az elégséges égési levegő bevezetést utólag beépített készülékek, pl. elszívó ventilátorok, valamint konyhai szellőzők és levegőkivezetéssel működő klímakészülékek esetén is biztosítani kell. B Elégtelen égési levegő bevezetés esetén ne helyezze üzembe a készüléket. Károk kezelési hiba miatt A kezelési hibák személyi sérülésekhez és/vagy anyagi károkhoz vezethetnek. B Biztosítsa, hogy a készüléket gyerekek felügyelet nélkül ne kezelhessék és ne játszhassanak vele. B Biztosítsa, hogy csak olyan személyeknek férjenek hozzá a készülékhez, akik képesek a készüléket szakszerűen kezelni. Gyúlékony gázok berobbanásának veszélye B A gázvezető szerkezeti elemeken csak engedéllyel rendelkező szakcéggel végeztessen munkákat. 4 Logano plus (2011/06)

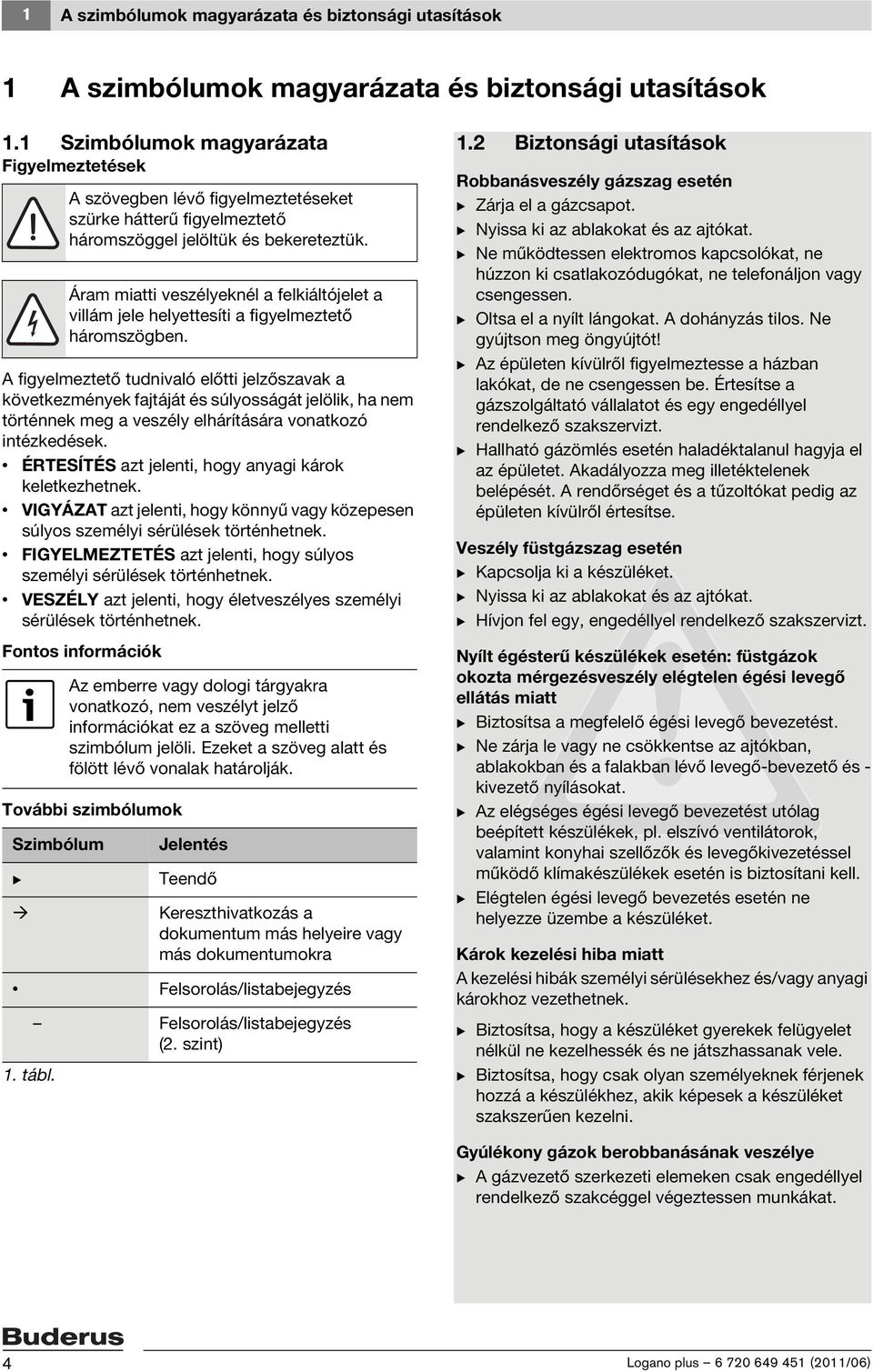

5 A szimbólumok magyarázata és biztonsági utasítások 1 Felállítás és átszerelés B A készüléket arra feljogosított szakszerviz állítsa fel, illetve helyezze át. Semmiképpen ne változtassa meg a füstgázvezető alkatrészeket. B Semmiképpen ne zárja el a biztonsági szelepeket. A felfűtés során a biztonsági szelepen keresztül víz léphet ki. Veszély a robbanásveszélyes és könnyen gyúlékony anyagok miatt. B Gyúlékony anyagokat (papír, hígítószer, festékek stb.) ne tároljon a kazán közelében. Égési levegő és helyiséglevegő A korrózió elkerülése érdekében az égési levegőnek/ helyiséglevegőnek agresszív anyagoktól (pl. klór- vagy fluorvegyületeket tartalmazó halogénezett szénhidrogénektől) mentesnek kell lennie. Ilyen anyagokat pl. oldószerek, festékek, ragasztóanyagok, hajtógázok és háztartási tisztítószerek tartalmazhatnak. Ellenőrzés/karbantartás B Javaslat ügyfeleink számára: Kössön szerződést ellenőrzésre/karbantartásra éves ellenőrzéssel és az esetleges igény szerint felmerülő karbantartás elvégzésére minősített szakszervizzel. B Az üzemeltető felelős a fűtési rendszer biztonságáért és a környezetvédelmi határértékek betartásáért. B Csak eredetei alkatrészeket használjon! Logano plus (2011/06) 5

6 2 A készülékre vonatkozó adatok 2 A készülékre vonatkozó adatok 2.1 EU megfelelőségi nyilatkozat Ez a termék felépítését, működési viszonyait tekintve megfelel a rá vonatkozó európai irányelveknek, valamint a kiegészítő, nemzeti követelményeknek. A megfelelőség tanúsítása a CE jelzéssel történt. A termék megfelelőségi nyilatkozata megtalálható a internet-címen vagy az illetékes Buderus képviseletnél igényelhető. 2.2 Rendeltetésszerű használat A Logano plus GB212 rendeltetése kondenzációs gázkazánként történő használat lakóhelyiségek fűtésére és melegvíz termelésre. Csak a közüzemi gázellátás keretében szolgáltatott gázok használhatók a kazánhoz. 2.3 Típusáttekintés A készülék megnevezése a következő részekből áll össze: GB: kondenzációs gázkazán 212: típus 15/22/30/40: maximális fűtőteljesítmény [kw]. 2.4 Vízminőség Töltő- és pótvízként kizárólag kezeletlen vezetékes vizet használjon. Talajvíz használata nem megengedett. A víz pl. ph-növelő/-csökkentő szerekkel (kémiai adalékanyagok és/vagy inhibitorok), fagyvédő vagy vízlágyító szerekkel történő kezelése nem megengedett. 2.5 Megsemmisítés B A készülék csomagolóanyagát a környezetvédelmi szabályok betartásával semmisítse meg. B A fűtési rendszer kicserélésre került komponenseit egy arra kijelölt hivatalos helyen a környezetvédelmi előírásoknak megfelelően kell megsemmisíttetni. 6 Logano plus (2011/06)

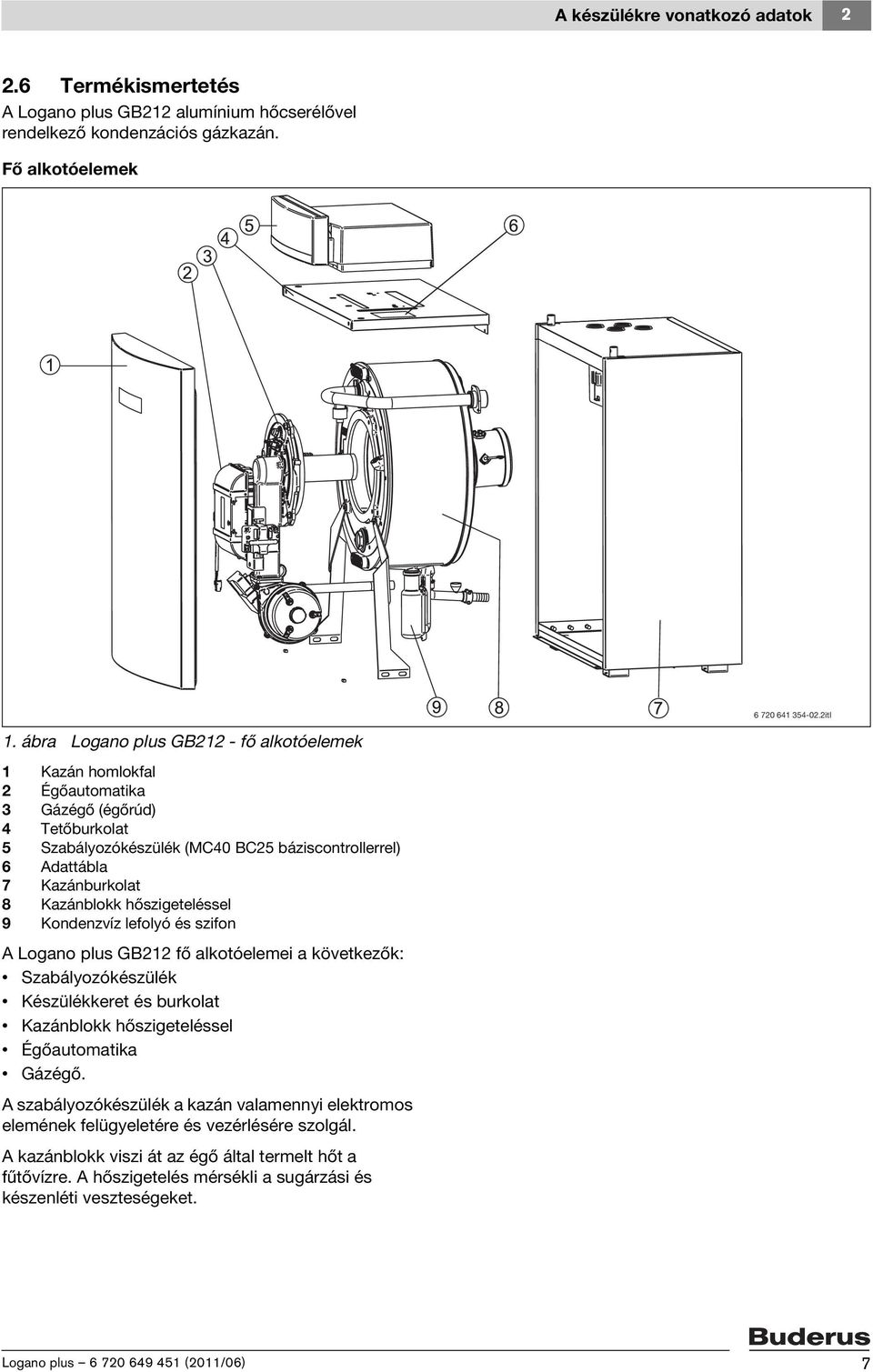

7 A készülékre vonatkozó adatok Termékismertetés A Logano plus GB212 alumínium hőcserélővel rendelkező kondenzációs gázkazán. Fő alkotóelemek itl 1. ábra Logano plus GB212 - fő alkotóelemek 1 Kazán homlokfal 2 Égőautomatika 3 Gázégő (égőrúd) 4 Tetőburkolat 5 Szabályozókészülék (MC40 BC25 báziscontrollerrel) 6 Adattábla 7 Kazánburkolat 8 Kazánblokk hőszigeteléssel 9 Kondenzvíz lefolyó és szifon A Logano plus GB212 fő alkotóelemei a következők: Szabályozókészülék Készülékkeret és burkolat Kazánblokk hőszigeteléssel Égőautomatika Gázégő. A szabályozókészülék a kazán valamennyi elektromos elemének felügyeletére és vezérlésére szolgál. A kazánblokk viszi át az égő által termelt hőt a fűtővízre. A hőszigetelés mérsékli a sugárzási és készenléti veszteségeket. Logano plus (2011/06) 7

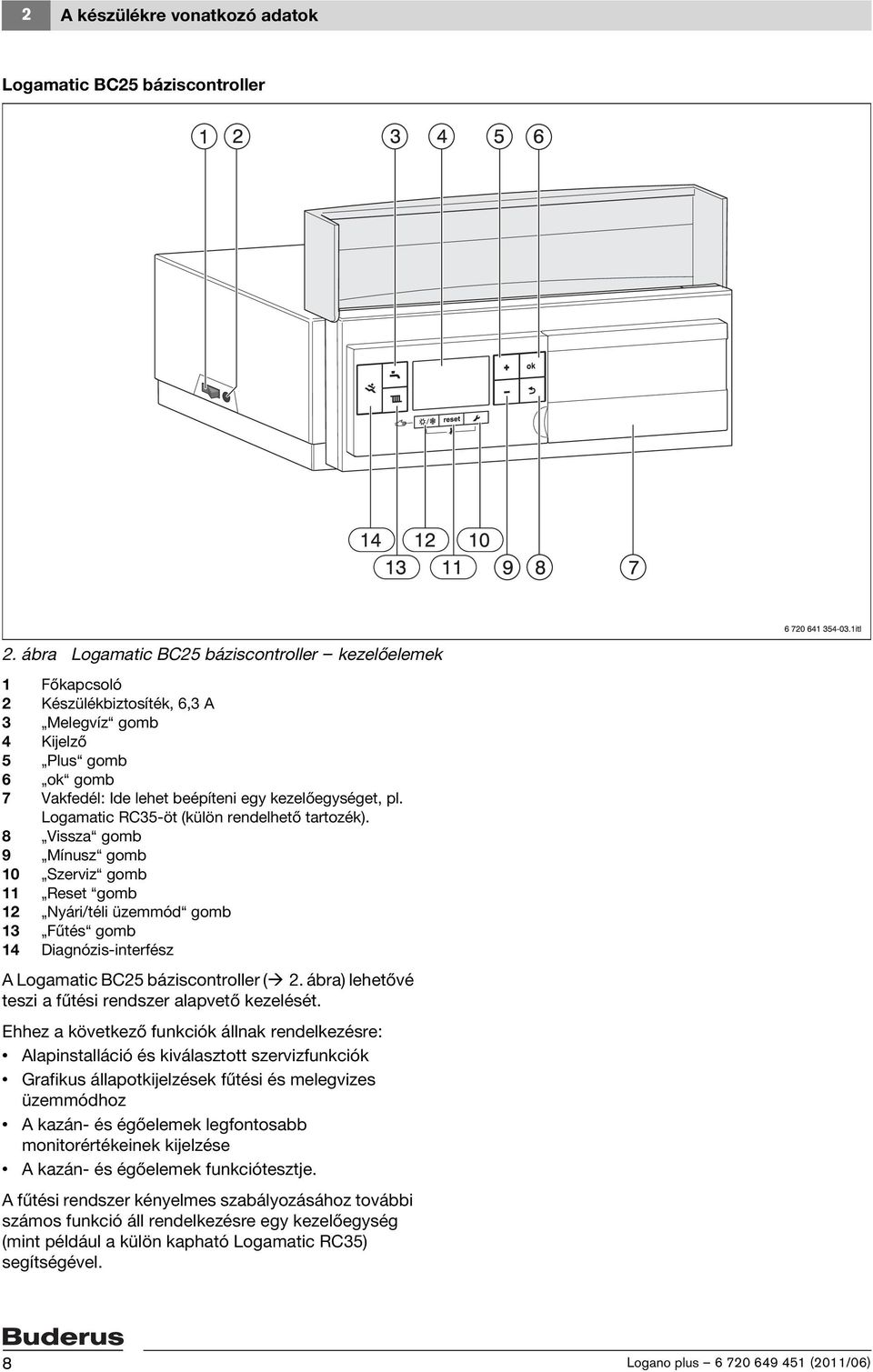

8 2 A készülékre vonatkozó adatok Logamatic BC25 báziscontroller 2. ábra Logamatic BC25 báziscontroller kezelőelemek 1 Főkapcsoló 2 Készülékbiztosíték, 6,3 A 3 Melegvíz gomb 4 Kijelző 5 Plus gomb 6 ok gomb 7 Vakfedél: Ide lehet beépíteni egy kezelőegységet, pl. Logamatic RC35-öt (külön rendelhető tartozék). 8 Vissza gomb 9 Mínusz gomb 10 Szerviz gomb 11 Reset gomb 12 Nyári/téli üzemmód gomb 13 Fűtés gomb 14 Diagnózis-interfész A Logamatic BC25 báziscontroller ( 2. ábra) lehetővé teszi a fűtési rendszer alapvető kezelését. Ehhez a következő funkciók állnak rendelkezésre: Alapinstalláció és kiválasztott szervizfunkciók Grafikus állapotkijelzések fűtési és melegvizes üzemmódhoz A kazán- és égőelemek legfontosabb monitorértékeinek kijelzése A kazán- és égőelemek funkciótesztje. A fűtési rendszer kényelmes szabályozásához további számos funkció áll rendelkezésre egy kezelőegység (mint például a külön kapható Logamatic RC35) segítségével. 8 Logano plus (2011/06)

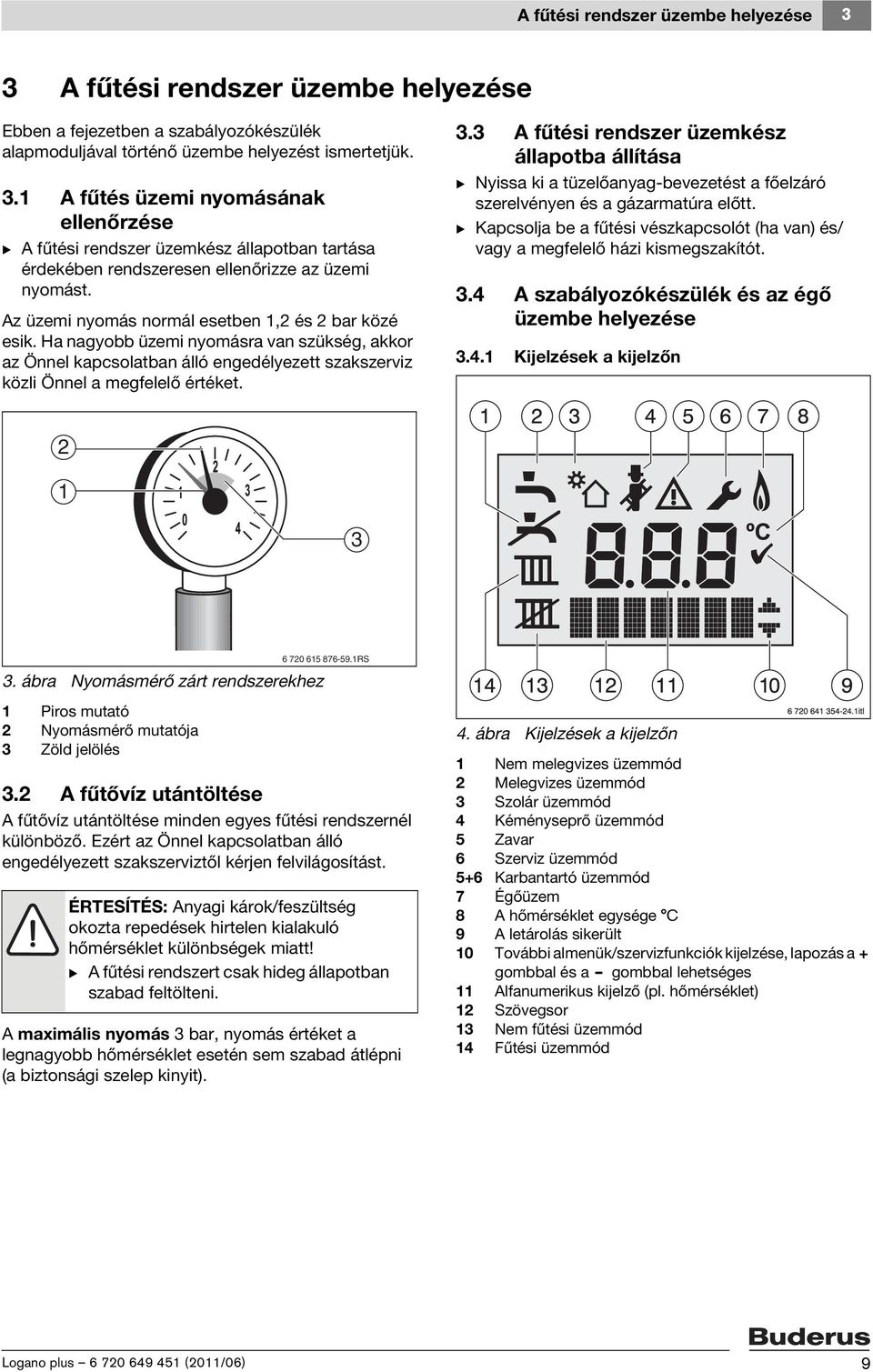

9 A fűtési rendszer üzembe helyezése 3 3 A fűtési rendszer üzembe helyezése Ebben a fejezetben a szabályozókészülék alapmoduljával történő üzembe helyezést ismertetjük. 3.1 A fűtés üzemi nyomásának ellenőrzése B A fűtési rendszer üzemkész állapotban tartása érdekében rendszeresen ellenőrizze az üzemi nyomást. Az üzemi nyomás normál esetben 1,2 és 2 bar közé esik. Ha nagyobb üzemi nyomásra van szükség, akkor az Önnel kapcsolatban álló engedélyezett szakszerviz közli Önnel a megfelelő értéket. 3.3 A fűtési rendszer üzemkész állapotba állítása B Nyissa ki a tüzelőanyag-bevezetést a főelzáró szerelvényen és a gázarmatúra előtt. B Kapcsolja be a fűtési vészkapcsolót (ha van) és/ vagy a megfelelő házi kismegszakítót. 3.4 A szabályozókészülék és az égő üzembe helyezése Kijelzések a kijelzőn ábra Nyomásmérő zárt rendszerekhez 1 Piros mutató 2 Nyomásmérő mutatója 3 Zöld jelölés RS 3.2 A fűtővíz utántöltése A fűtővíz utántöltése minden egyes fűtési rendszernél különböző. Ezért az Önnel kapcsolatban álló engedélyezett szakszerviztől kérjen felvilágosítást. ÉRTESÍTÉS: Anyagi károk/feszültség okozta repedések hirtelen kialakuló hőmérséklet különbségek miatt! B A fűtési rendszert csak hideg állapotban szabad feltölteni. A maximális nyomás 3 bar, nyomás értéket a legnagyobb hőmérséklet esetén sem szabad átlépni (a biztonsági szelep kinyit). 4. ábra Kijelzések a kijelzőn 1 Nem melegvizes üzemmód 2 Melegvizes üzemmód 3 Szolár üzemmód 4 Kéményseprő üzemmód 5 Zavar 6 Szerviz üzemmód 5+6 Karbantartó üzemmód 7 Égőüzem 8 A hőmérséklet egysége C 9 A letárolás sikerült 10 További almenük/szervizfunkciók kijelzése, lapozás a + gombbal és a gombbal lehetséges 11 Alfanumerikus kijelző (pl. hőmérséklet) 12 Szövegsor 13 Nem fűtési üzemmód 14 Fűtési üzemmód Logano plus (2011/06) 9

10 3 A fűtési rendszer üzembe helyezése Kezelőegység beállítása Kezelőegység (pl. RC35) csatlakoztatása esetén néhány, itt ismertetett funkció megváltozik. A kezelőegység és a báziscontroller kommunikációja beállítási paraméter. Vegye figyelembe az alkalmazott kezelőegység kezelési útmutatójában leírtakat. Ott megmutatjuk Önnek, B hogyan állíthatja be az üzemmódot és a fűtési jelleggörbét időjárásfüggő szabályozás esetén, B hogyan állíthatja be a helyiség hőmérsékletet, B hogyan fűthet gazdaságosan és energiatakarékosan Kazán bekapcsolása B A főkapcsolóval [1] kapcsolja be a kazánt. A kijelző világít és rövid idő elteltével kijelzi a kazánhőmérsékletet. 5. ábra Főkapcsoló 1 Főkapcsoló 10 Logano plus (2011/06)

11 A fűtési rendszer üzembe helyezése Fűtési üzemmód be- vagy kikapcsolása B Nyomja meg annyiszor a gombot, amíg a kijelzőn villogni nem kezd a vagy a szimbólum A maximális előremenő hőmérséklet beállítása A maximális előremenő hőmérséklet 30 C és 85 C közé eshet. 1) beállítható. A pillanatnyi előremenő hőmérséklet megjelenik a képernyőn. Padlófűtéseknél ügyeljen a maximálisan megengedett előremenő hőmérsékletre. Előremenő hőmérséklet Alkalmazási példa 6. ábra A fűtési üzemmód kijelzése ÉRTESÍTÉS: A fűtési rendszer befagyásának a veszélye! Kikapcsolt fűtési üzemmód esetén csak a készülék rendelkezik fagyvédelemmel. B Fagyveszély esetén a fagyvédelemre ügyelni kell ( fejezetbet). B A fűtési üzemmód be- vagy kikapcsolásához nyomja mag a + vagy a gombot: = fűtési üzemmód = nem fűtési üzemmód O kb. 50 C kb. 75 C Padlófűtés Radiátoros fűtés kb. 82 C Fan-coil vagy léghevítő fűtés 2. tábl. Maximális előremenő hőmérséklet B Nyomja meg az gombot. A kijelzőn villog a beállított maximális előremenő hőmérséklet, és megjelenik a szimbólum. Ha a nem fűtési üzemmód lett beállítva, akkor a csatlakoztatott kezelőegységgel nem aktiválható a fűtési üzemmód. B A beállítás letárolásához nyomja meg az ok gombot. Rövid időre megjelenik a szimbólum O 8. ábra Előremenő hőmérséklet kijelzése B A kívánt maximális előremenő hőmérséklet beállításához nyomja meg a + vagy a gombot. B A beállítás letárolásához nyomja meg az ok gombot. Rövid időre megjelenik a szimbólum O 7. ábra Fűtési üzemmód letárolása Bekapcsolt égő esetén megjelenik a szimbólum. Ha a WA kapocs bemenetén keresztül külső hőigény aktív, akkor a szövegsorban a menünyilaktól balra egy pont kerül kijelzésre. 9. ábra Előremenő hőmérséklet letárolása O 1) Az előremenő hőmérséklet maximális értéke a kazántól függ. Szükség esetén a beállított érték a kazánvezérlővel korrigálható, Logano plus (2011/06) 11

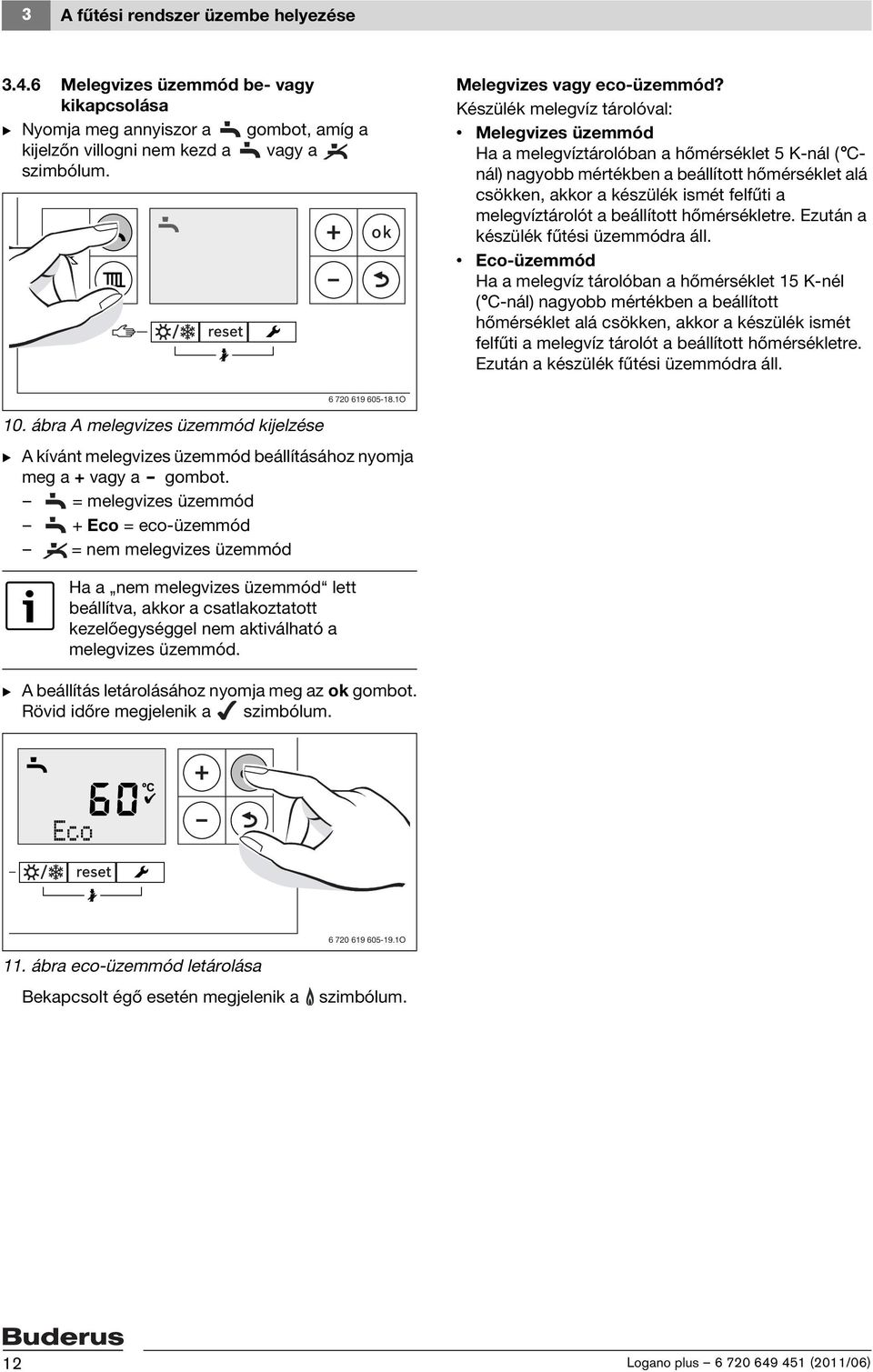

12 3 A fűtési rendszer üzembe helyezése Melegvizes üzemmód be- vagy kikapcsolása B Nyomja meg annyiszor a gombot, amíg a kijelzőn villogni nem kezd a vagy a szimbólum. Melegvizes vagy eco-üzemmód? Készülék melegvíz tárolóval: Melegvizes üzemmód Ha a melegvíztárolóban a hőmérséklet 5 K-nál ( Cnál) nagyobb mértékben a beállított hőmérséklet alá csökken, akkor a készülék ismét felfűti a melegvíztárolót a beállított hőmérsékletre. Ezután a készülék fűtési üzemmódra áll. Eco-üzemmód Ha a melegvíz tárolóban a hőmérséklet 15 K-nél ( C-nál) nagyobb mértékben a beállított hőmérséklet alá csökken, akkor a készülék ismét felfűti a melegvíz tárolót a beállított hőmérsékletre. Ezután a készülék fűtési üzemmódra áll. 10. ábra A melegvizes üzemmód kijelzése B A kívánt melegvizes üzemmód beállításához nyomja meg a + vagy a gombot. = melegvizes üzemmód + Eco = eco-üzemmód = nem melegvizes üzemmód Ha a nem melegvizes üzemmód lett beállítva, akkor a csatlakoztatott kezelőegységgel nem aktiválható a melegvizes üzemmód O B A beállítás letárolásához nyomja meg az ok gombot. Rövid időre megjelenik a szimbólum O 11. ábra eco-üzemmód letárolása Bekapcsolt égő esetén megjelenik a szimbólum. 12 Logano plus (2011/06)

13 A fűtési rendszer üzembe helyezése A melegvíz-hőmérséklet beállítása B Állítson be melegvizes vagy eco-üzemmódot ( 12. oldal). B Nyomja meg az gombot. A beállított melegvíz-hőmérséklet villog O 12. ábra Melegvíz hőmérséklet kijelzése B A kívánt melegvíz-hőmérséklet 30 és 60 közötti beállításához nyomja meg a + vagy a Cgombot. B A beállítás letárolásához nyomja meg az ok gombot. Rövid időre megjelenik a szimbólum Kézi nyári üzemmód be- vagy kikapcsolása A kézi nyári üzemmódban a fűtési szivattyú és így a fűtés is le van kapcsolva. A melegvíz ellátás, valamint a kezelőegység feszültség ellátása fennmarad. ÉRTESÍTÉS: A fűtési rendszer befagyásának a veszélye! Nyári üzemmódban csak készülék fagyvédelem létezik. B Fagyveszély esetén a fagyvédelemre ügyelni kell ( fejezetbet). A kézi nyári üzemmód bekapcsolása B Nyomja meg annyiszor a / gombot, amíg a kijelzőn villogni nem kezd a szimbólum O 14. ábra Kézi nyári üzemmód kijelzése B A beállítás letárolásához nyomja meg az ok gombot. Rövid időre megjelenik a szimbólum O 13. ábra Melegvíz hőmérséklet letárolása A baktériumok, pl. legionellák általi elszennyeződés megelőzése érdekében azt javasoljuk, hogy legalább 55 C-ra állítsa be a melegvíz-hőmérsékletet. Készülék melegvíz tárolóval: FIGYELMEZTETÉS: Sérülésveszély leforrázás miatt! B Tartós üzem esetén ne állítson be magasabb hőmérsékletet mint 60 C O 15. ábra Kézi nyári üzemmód letárolása A kézi nyári üzemmód kikapcsolása B Nyomja meg annyiszor a / gombot, amíg a kijelzőn villogni nem kezd a szimbólum. B A beállítás letárolásához nyomja meg az ok gombot. Rövid időre megjelenik a szimbólum. A további funkciókra vonatkozó tudnivalók a kezelőegység kezelési útmutatójában találhatók Logano plus (2011/06) 13

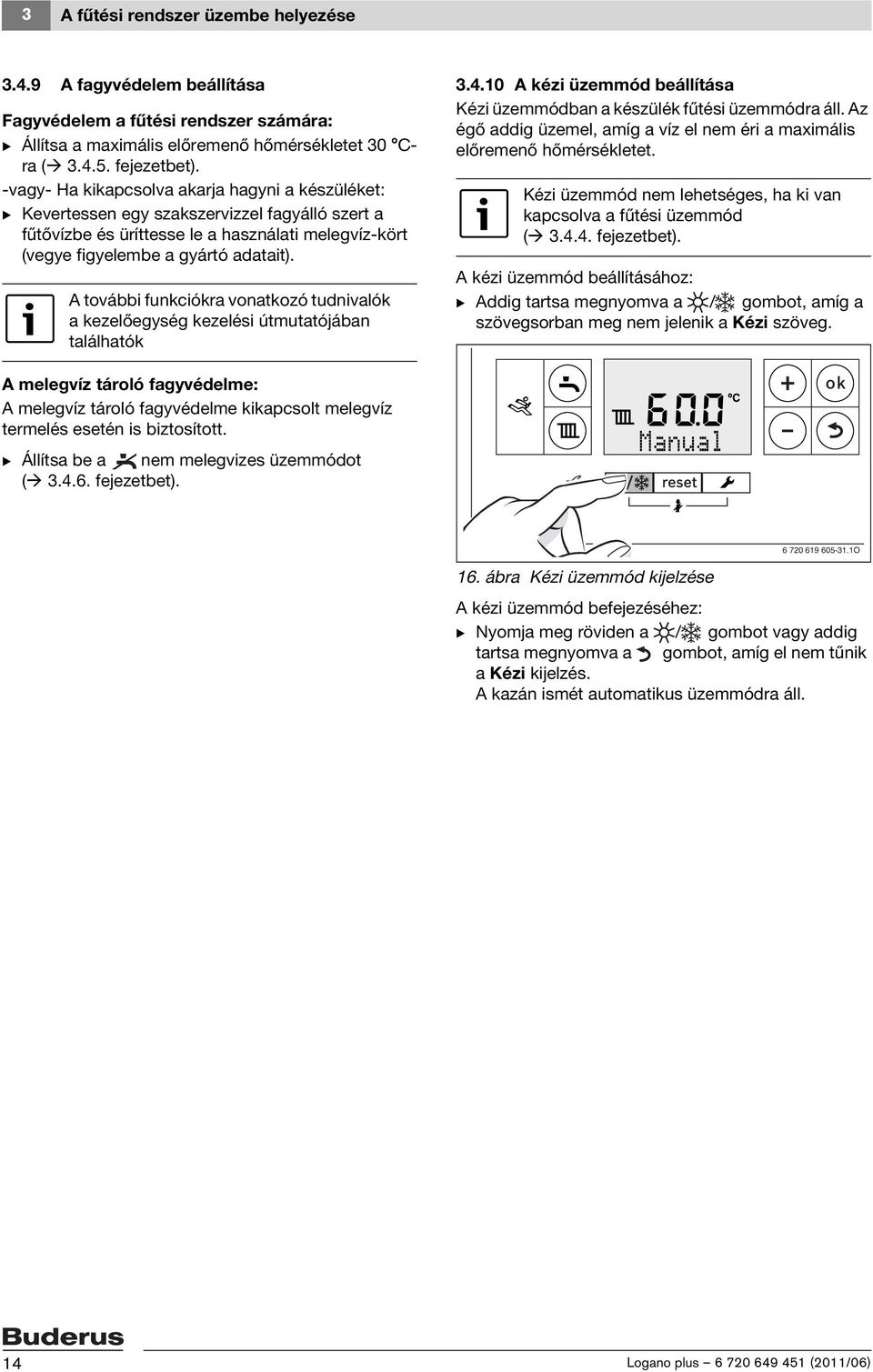

14 3 A fűtési rendszer üzembe helyezése A fagyvédelem beállítása Fagyvédelem a fűtési rendszer számára: B Állítsa a maximális előremenő hőmérsékletet 30 Cra ( fejezetbet). -vagy- Ha kikapcsolva akarja hagyni a készüléket: B Kevertessen egy szakszervizzel fagyálló szert a fűtővízbe és üríttesse le a használati melegvíz-kört (vegye figyelembe a gyártó adatait). A további funkciókra vonatkozó tudnivalók a kezelőegység kezelési útmutatójában találhatók A kézi üzemmód beállítása Kézi üzemmódban a készülék fűtési üzemmódra áll. Az égő addig üzemel, amíg a víz el nem éri a maximális előremenő hőmérsékletet. Kézi üzemmód nem lehetséges, ha ki van kapcsolva a fűtési üzemmód ( fejezetbet). A kézi üzemmód beállításához: B Addig tartsa megnyomva a / gombot, amíg a szövegsorban meg nem jelenik a Kézi szöveg. A melegvíz tároló fagyvédelme: A melegvíz tároló fagyvédelme kikapcsolt melegvíz termelés esetén is biztosított. B Állítsa be a nem melegvizes üzemmódot ( fejezetbet) O 16. ábra Kézi üzemmód kijelzése A kézi üzemmód befejezéséhez: B Nyomja meg röviden a / gombot vagy addig tartsa megnyomva a gombot, amíg el nem tűnik a Kézi kijelzés. A kazán ismét automatikus üzemmódra áll. 14 Logano plus (2011/06)

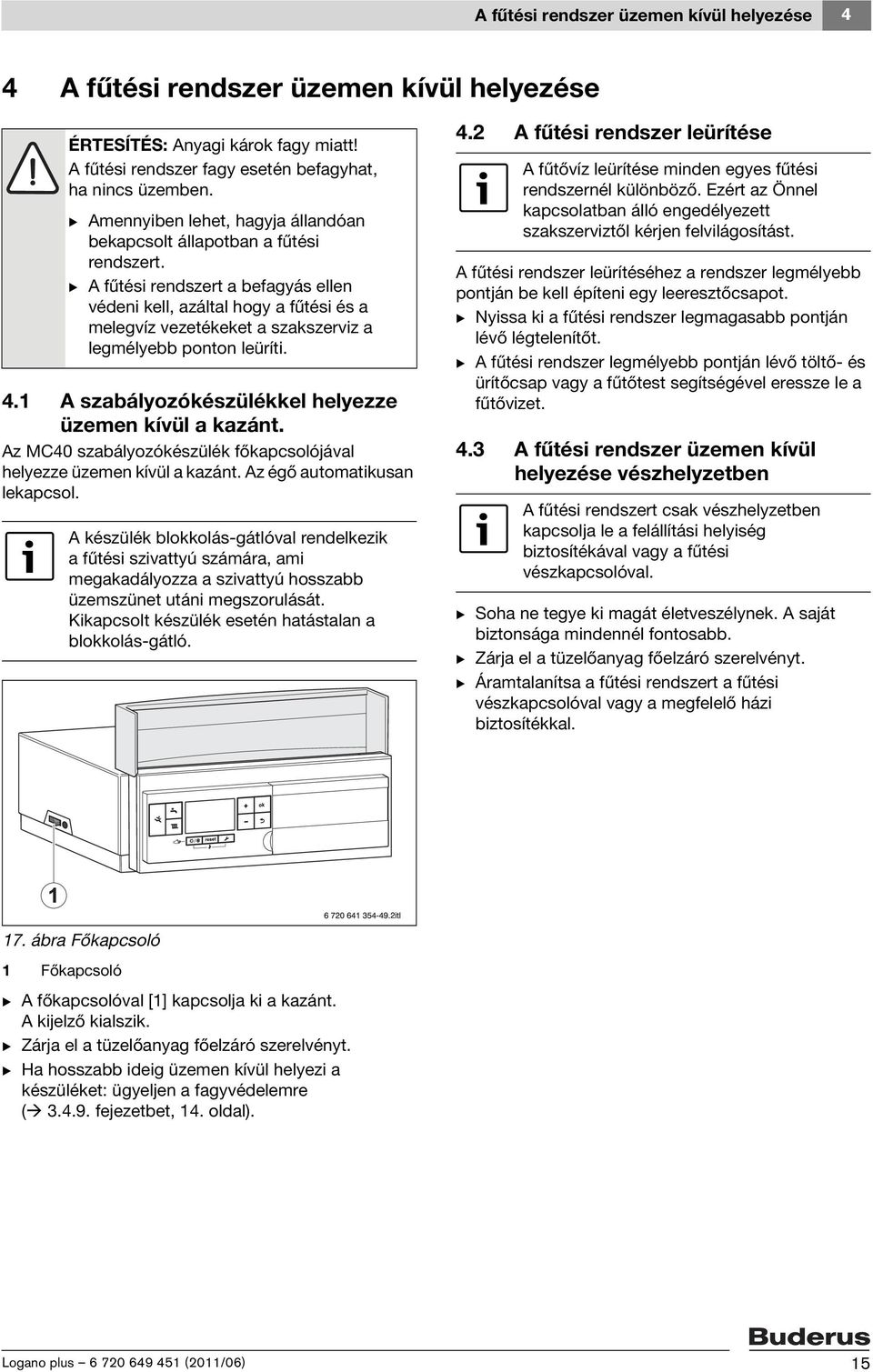

15 A fűtési rendszer üzemen kívül helyezése 4 4 A fűtési rendszer üzemen kívül helyezése ÉRTESÍTÉS: Anyagi károk fagy miatt! A fűtési rendszer fagy esetén befagyhat, ha nincs üzemben. B Amennyiben lehet, hagyja állandóan bekapcsolt állapotban a fűtési rendszert. B A fűtési rendszert a befagyás ellen védeni kell, azáltal hogy a fűtési és a melegvíz vezetékeket a szakszerviz a legmélyebb ponton leüríti. 4.1 A szabályozókészülékkel helyezze üzemen kívül a kazánt. Az MC40 szabályozókészülék főkapcsolójával helyezze üzemen kívül a kazánt. Az égő automatikusan lekapcsol. A készülék blokkolás-gátlóval rendelkezik a fűtési szivattyú számára, ami megakadályozza a szivattyú hosszabb üzemszünet utáni megszorulását. Kikapcsolt készülék esetén hatástalan a blokkolás-gátló. 4.2 A fűtési rendszer leürítése A fűtővíz leürítése minden egyes fűtési rendszernél különböző. Ezért az Önnel kapcsolatban álló engedélyezett szakszerviztől kérjen felvilágosítást. A fűtési rendszer leürítéséhez a rendszer legmélyebb pontján be kell építeni egy leeresztőcsapot. B Nyissa ki a fűtési rendszer legmagasabb pontján lévő légtelenítőt. B A fűtési rendszer legmélyebb pontján lévő töltő- és ürítőcsap vagy a fűtőtest segítségével eressze le a fűtővizet. 4.3 A fűtési rendszer üzemen kívül helyezése vészhelyzetben A fűtési rendszert csak vészhelyzetben kapcsolja le a felállítási helyiség biztosítékával vagy a fűtési vészkapcsolóval. B Soha ne tegye ki magát életveszélynek. A saját biztonsága mindennél fontosabb. B Zárja el a tüzelőanyag főelzáró szerelvényt. B Áramtalanítsa a fűtési rendszert a fűtési vészkapcsolóval vagy a megfelelő házi biztosítékkal. 17. ábra Főkapcsoló 1 Főkapcsoló B A főkapcsolóval [1] kapcsolja ki a kazánt. A kijelző kialszik. B Zárja el a tüzelőanyag főelzáró szerelvényt. B Ha hosszabb ideig üzemen kívül helyezi a készüléket: ügyeljen a fagyvédelemre ( fejezetbet, 14. oldal). Logano plus (2011/06) 15

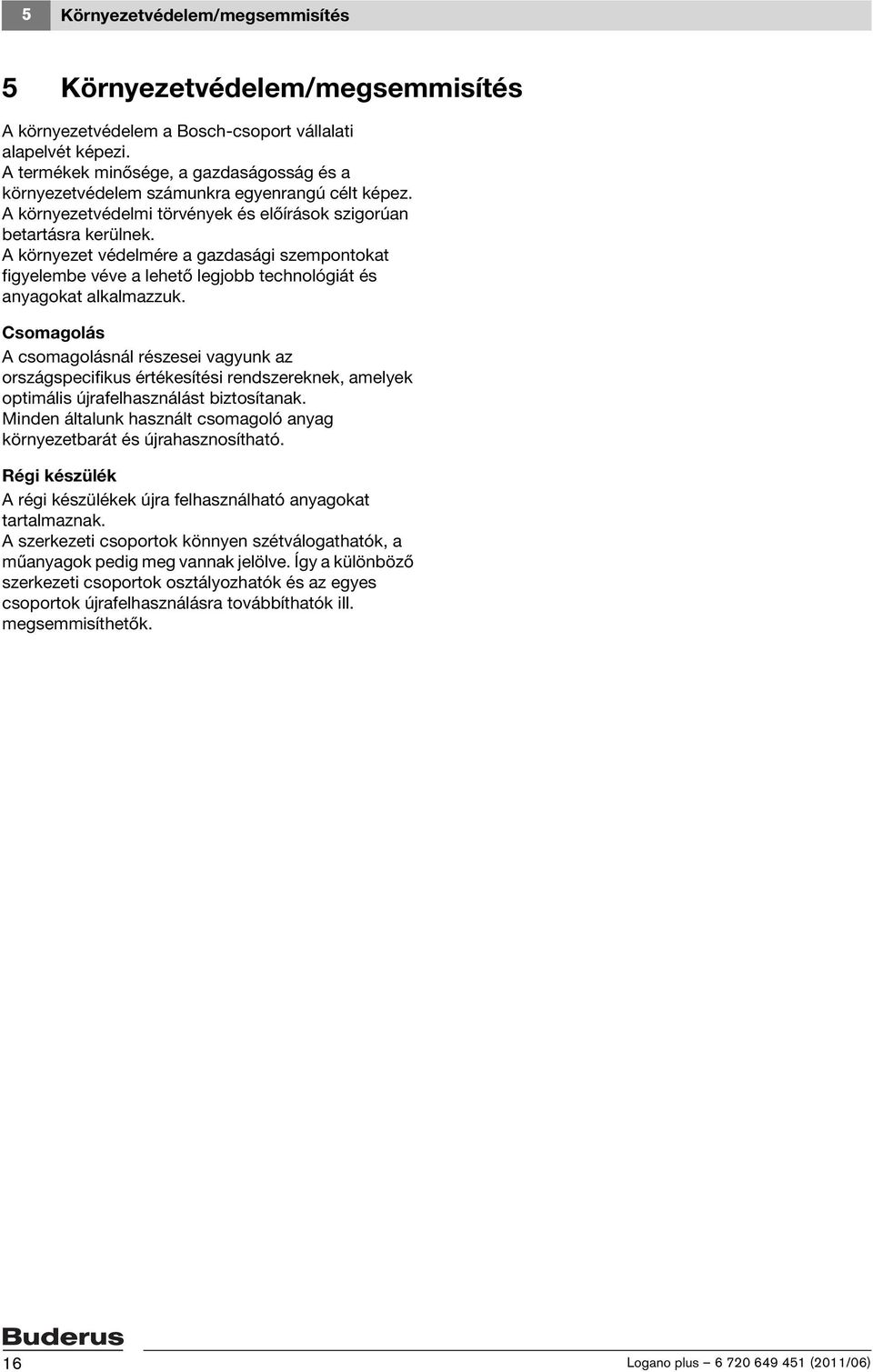

16 5 Környezetvédelem/megsemmisítés 5 Környezetvédelem/megsemmisítés A környezetvédelem a Bosch-csoport vállalati alapelvét képezi. A termékek minősége, a gazdaságosság és a környezetvédelem számunkra egyenrangú célt képez. A környezetvédelmi törvények és előírások szigorúan betartásra kerülnek. A környezet védelmére a gazdasági szempontokat figyelembe véve a lehető legjobb technológiát és anyagokat alkalmazzuk. Csomagolás A csomagolásnál részesei vagyunk az országspecifikus értékesítési rendszereknek, amelyek optimális újrafelhasználást biztosítanak. Minden általunk használt csomagoló anyag környezetbarát és újrahasznosítható. Régi készülék A régi készülékek újra felhasználható anyagokat tartalmaznak. A szerkezeti csoportok könnyen szétválogathatók, a műanyagok pedig meg vannak jelölve. Így a különböző szerkezeti csoportok osztályozhatók és az egyes csoportok újrafelhasználásra továbbíthatók ill. megsemmisíthetők. 16 Logano plus (2011/06)

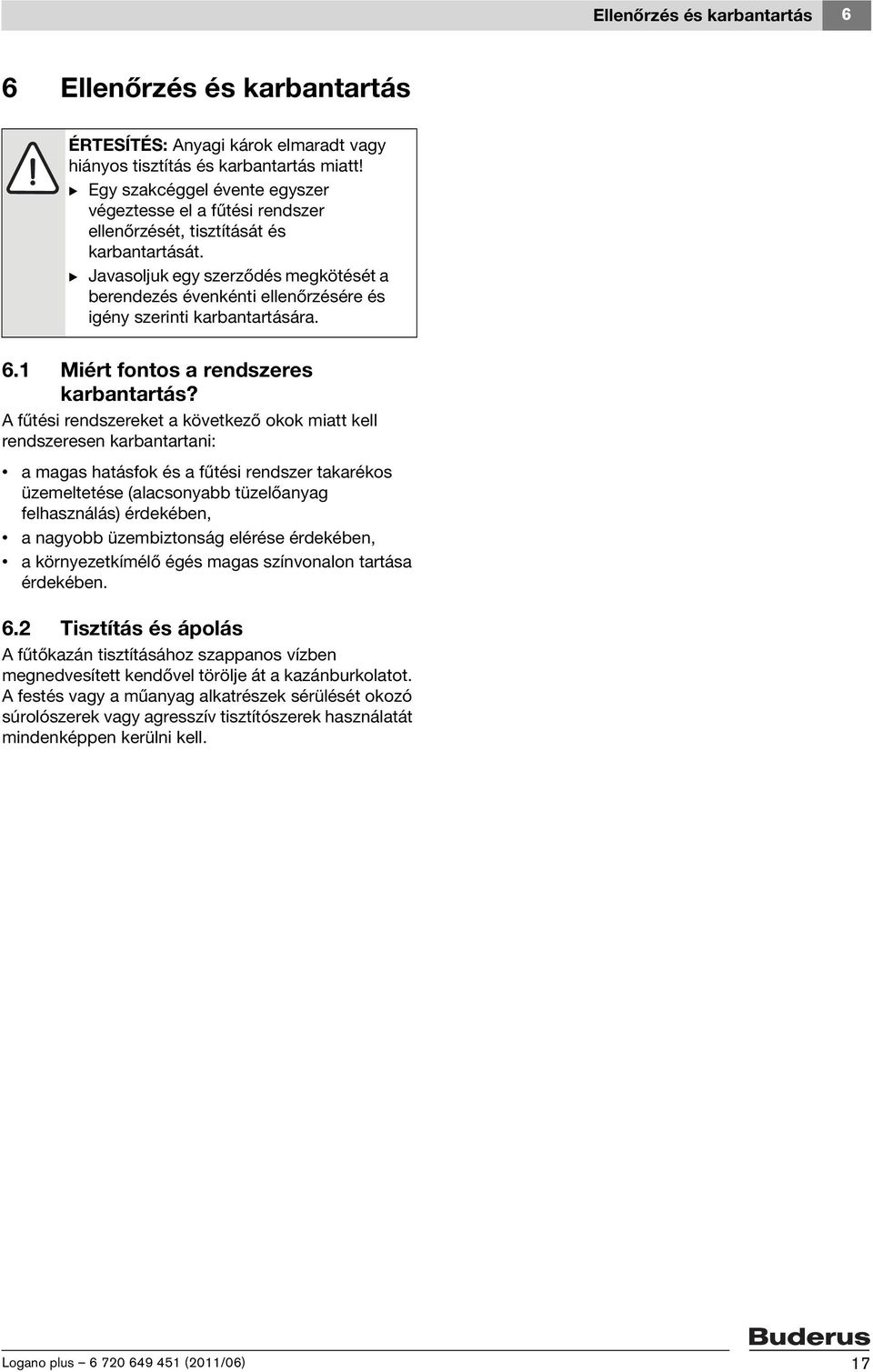

17 Ellenőrzés és karbantartás 6 6 Ellenőrzés és karbantartás ÉRTESÍTÉS: Anyagi károk elmaradt vagy hiányos tisztítás és karbantartás miatt! B Egy szakcéggel évente egyszer végeztesse el a fűtési rendszer ellenőrzését, tisztítását és karbantartását. B Javasoljuk egy szerződés megkötését a berendezés évenkénti ellenőrzésére és igény szerinti karbantartására. 6.1 Miért fontos a rendszeres karbantartás? A fűtési rendszereket a következő okok miatt kell rendszeresen karbantartani: a magas hatásfok és a fűtési rendszer takarékos üzemeltetése (alacsonyabb tüzelőanyag felhasználás) érdekében, a nagyobb üzembiztonság elérése érdekében, a környezetkímélő égés magas színvonalon tartása érdekében. 6.2 Tisztítás és ápolás A fűtőkazán tisztításához szappanos vízben megnedvesített kendővel törölje át a kazánburkolatot. A festés vagy a műanyag alkatrészek sérülését okozó súrolószerek vagy agresszív tisztítószerek használatát mindenképpen kerülni kell. Logano plus (2011/06) 17

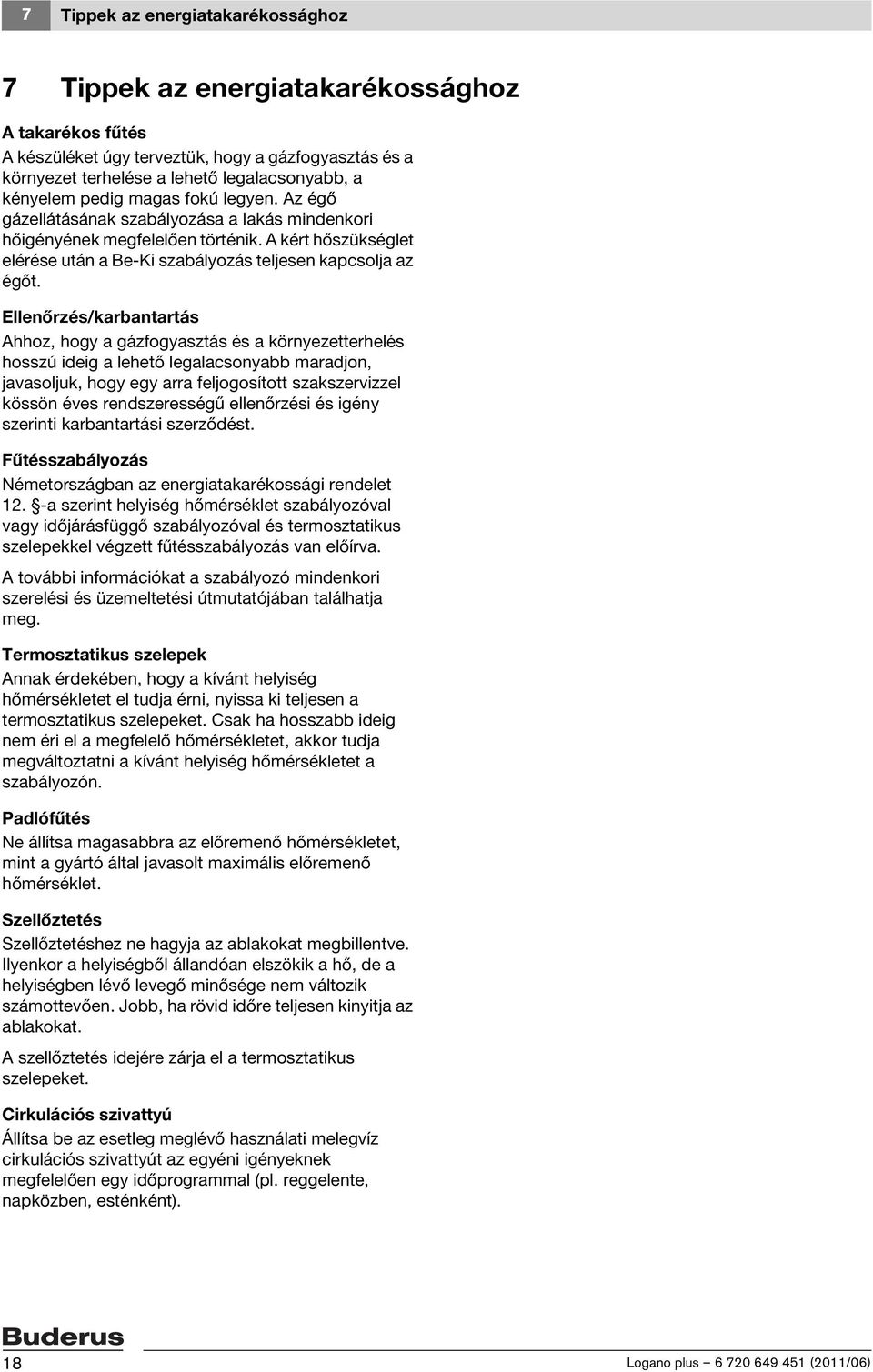

18 7 Tippek az energiatakarékossághoz 7 Tippek az energiatakarékossághoz A takarékos fűtés A készüléket úgy terveztük, hogy a gázfogyasztás és a környezet terhelése a lehető legalacsonyabb, a kényelem pedig magas fokú legyen. Az égő gázellátásának szabályozása a lakás mindenkori hőigényének megfelelően történik. A kért hőszükséglet elérése után a Be-Ki szabályozás teljesen kapcsolja az égőt. Ellenőrzés/karbantartás Ahhoz, hogy a gázfogyasztás és a környezetterhelés hosszú ideig a lehető legalacsonyabb maradjon, javasoljuk, hogy egy arra feljogosított szakszervizzel kössön éves rendszerességű ellenőrzési és igény szerinti karbantartási szerződést. Fűtésszabályozás Németországban az energiatakarékossági rendelet 12. -a szerint helyiség hőmérséklet szabályozóval vagy időjárásfüggő szabályozóval és termosztatikus szelepekkel végzett fűtésszabályozás van előírva. A további információkat a szabályozó mindenkori szerelési és üzemeltetési útmutatójában találhatja meg. Termosztatikus szelepek Annak érdekében, hogy a kívánt helyiség hőmérsékletet el tudja érni, nyissa ki teljesen a termosztatikus szelepeket. Csak ha hosszabb ideig nem éri el a megfelelő hőmérsékletet, akkor tudja megváltoztatni a kívánt helyiség hőmérsékletet a szabályozón. Padlófűtés Ne állítsa magasabbra az előremenő hőmérsékletet, mint a gyártó által javasolt maximális előremenő hőmérséklet. Szellőztetés Szellőztetéshez ne hagyja az ablakokat megbillentve. Ilyenkor a helyiségből állandóan elszökik a hő, de a helyiségben lévő levegő minősége nem változik számottevően. Jobb, ha rövid időre teljesen kinyitja az ablakokat. A szellőztetés idejére zárja el a termosztatikus szelepeket. Cirkulációs szivattyú Állítsa be az esetleg meglévő használati melegvíz cirkulációs szivattyút az egyéni igényeknek megfelelően egy időprogrammal (pl. reggelente, napközben, esténként). 18 Logano plus (2011/06)

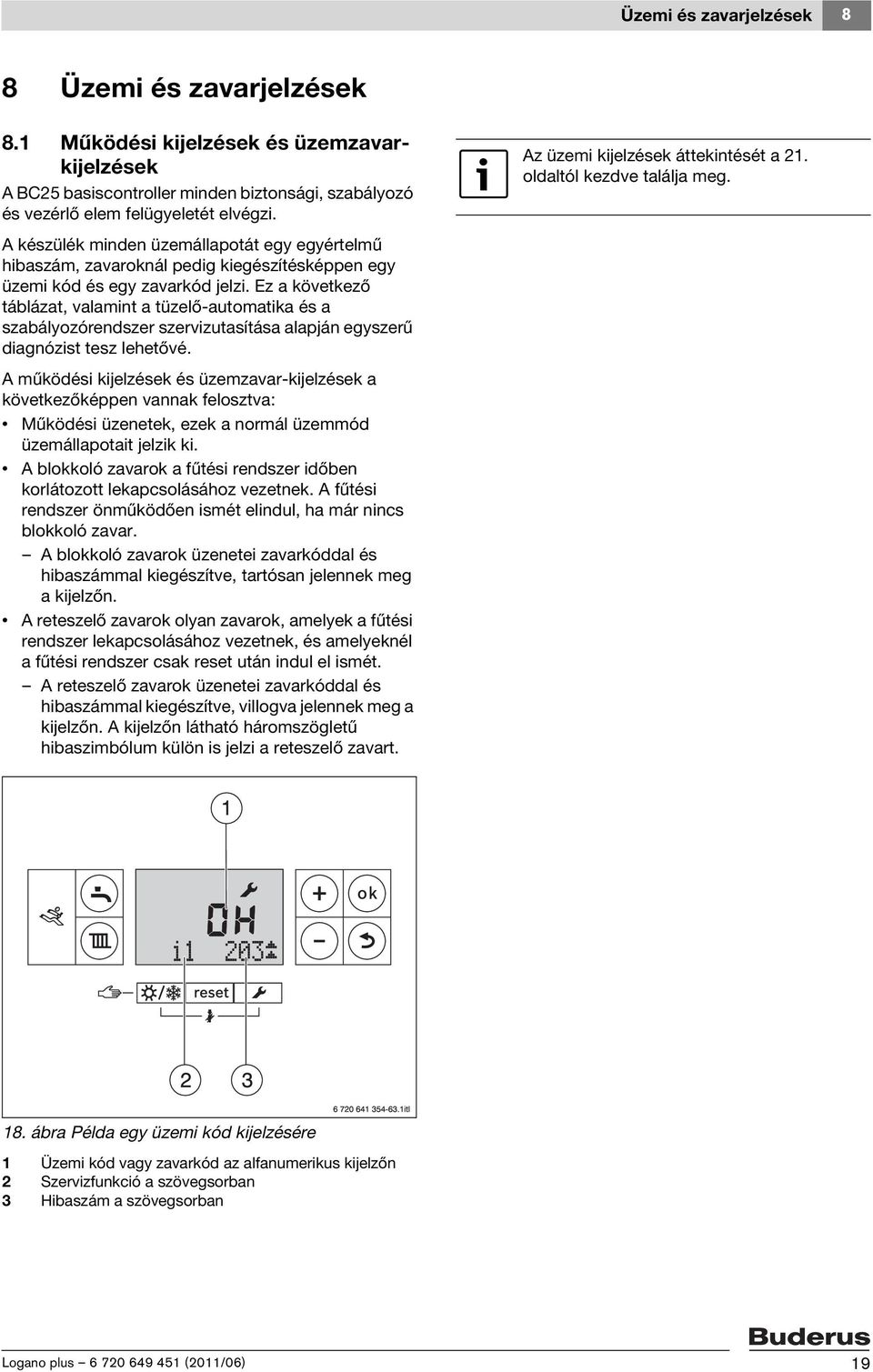

19 Üzemi és zavarjelzések 8 8 Üzemi és zavarjelzések 8.1 Működési kijelzések és üzemzavarkijelzések A BC25 basiscontroller minden biztonsági, szabályozó és vezérlő elem felügyeletét elvégzi. A készülék minden üzemállapotát egy egyértelmű hibaszám, zavaroknál pedig kiegészítésképpen egy üzemi kód és egy zavarkód jelzi. Ez a következő táblázat, valamint a tüzelő-automatika és a szabályozórendszer szervizutasítása alapján egyszerű diagnózist tesz lehetővé. A működési kijelzések és üzemzavar-kijelzések a következőképpen vannak felosztva: Működési üzenetek, ezek a normál üzemmód üzemállapotait jelzik ki. A blokkoló zavarok a fűtési rendszer időben korlátozott lekapcsolásához vezetnek. A fűtési rendszer önműködően ismét elindul, ha már nincs blokkoló zavar. A blokkoló zavarok üzenetei zavarkóddal és hibaszámmal kiegészítve, tartósan jelennek meg a kijelzőn. A reteszelő zavarok olyan zavarok, amelyek a fűtési rendszer lekapcsolásához vezetnek, és amelyeknél a fűtési rendszer csak reset után indul el ismét. A reteszelő zavarok üzenetei zavarkóddal és hibaszámmal kiegészítve, villogva jelennek meg a kijelzőn. A kijelzőn látható háromszögletű hibaszimbólum külön is jelzi a reteszelő zavart. Az üzemi kijelzések áttekintését a 21. oldaltól kezdve találja meg. 18. ábra Példa egy üzemi kód kijelzésére 1 Üzemi kód vagy zavarkód az alfanumerikus kijelzőn 2 Szervizfunkció a szövegsorban 3 Hibaszám a szövegsorban Logano plus (2011/06) 19

20 8 Üzemi és zavarjelzések 8.2 Üzemzavarok elhárítása Reteszelő zavar visszaállítása B Addig nyomja a Reset [1] gombot, amíg meg nem jelenik a Reset szövegsor. Ismét működésbe lép a készülék és az előremenő hőmérséklet jelenik meg a kijelzőn. 19. ábra Zavar visszaállítása Ha valamelyik zavart nem lehet megszüntetni: FIGYELMEZTETÉS: Szakszerűtlen zavarelhárítás miatti sérülésveszély! A szakszerűtlenül végzett zavarelhárítási munkák súlyos sérülésekhez és anyagi károkhoz vezethetnek. B Csak engedéllyel rendelkező szakcéggel végeztessen zavarelhárítási munkákat. B Vegye fel a kapcsolatot az illetékes fűtéstechnikai szakvállalattal és adja meg a készüléktípust, az üzemi kódot és a hibaszámot. A készülék adatai Ha megkeresi a vevőszolgálatot, akkor még pontosabb információkhoz juthat a készülékéről. Ezeket az adatokat a típustábláról vagy a takarólapra ragasztott készülékmatricáról is leolvashatja. Logano plus (pl. GB212-22):... Sorozatszám:... Gyártás dátuma (FD...):... Üzembe helyezés dátuma:... A fűtési rendszer kivitelezője: Logano plus (2011/06)

21 Üzemi és zavarjelzések Üzemi kijelzések Üzemi kód Hibaszám Ok Ismertetés 2P 564 A Hőcserélő-védelem a kazánhőmérséklet túl nagy emelkedési érzékelőnél túl sebesség miatt. gyorsan emelkedik a hőmérséklet ( > 70 K/perc). 0A - A készülék kapcsolásoptimalizáló programban működik. 0H - A készülék üzemkész állapotban található, nincs hőigény. 0Y - Az aktuális kazánvíz hőmérséklet magasabb a parancsolt kazánvíz hőmérsékletnél. 0P - Várakozás a ventilátor indulására. 0E - A készülék üzemkész állapotban található, van hőigény, de túl sok energiát szolgáltat. 0U - Az égőindítási programfolyamat kezdete. 0C - Égőindítás kezdete. 3. tábl. Üzemi kódok A beállított kapcsolásoptimalizálási időn belül újbóli égőigény áll fenn. A készüléknél ütemtiltás áll fenn. A standard kapcsolásoptimalizálási idő 10 perc. A kazán üzemkész és nincs hőigény a fűtési kör részéről. Az aktuális kazánvíz hőmérséklet magasabb a parancsolt kazánvíz hőmérsékletnél. A kazán lekapcsol. Az indulás érzékelése a további lefolyáshoz szükséges. Az aktuális hőszükséglet kisebb, mint amennyit az égő a minimális modulációs foknál rendelkezésre bocsát. Vizsgálati folyamat/ ok Nincs vagy túl kevés a hőelvétel (pl. termosztatikus szelepek és keverők zárva vannak). Kazán-térfogatáram túl kicsi. Nem működő szivattyú. Vízoldali lerakódások a kazánban (fűtési rendszerből származó szennyeződés, vízkő). A BC25 báziscontrolleren ellenőrizze a teljesítmény beállítását. A kezelőegységen ellenőrizze a szabályozás beállítását Intézkedés Biztosítsa a kellő hőelvételt (nyissa ki a termosztatikus szelepeket és keverőket). Hívja fel az engedélyezett szakszervizt vagy vevőszolgálatot és adja meg az üzemi kódot, valamint a készülék adatait. Hangolja össze a kazánteljesítményt az épület szükséges hőszükségletével. Illessze a szabályozás beállítását a rendszerfeltételekhez. Logano plus (2011/06) 21

22 8 Üzemi és zavarjelzések Üzemi kód Hibaszám Ok 0L - A gázarmatúra nyitása. 0F - Elégtelen átfolyás a kazánon keresztül. 3. tábl. Üzemi kódok Vizsgálati folyamat/ Ismertetés ok Intézkedés Az előremenő és a visszatérő közötti hőmérséklet különbség > 15 K. Az előremenő és a biztonsági hőmérséklet érzékelő közötti hőmérséklet különbség > 15 K. A BC25 báziscontrollerrel ellenőrizze az előremenő hőmérsékletet, a kezelőegységen vagy szervizkulccsal ellenőrizze a visszatérő hőmérsékletet, mérje meg a kazánhőmérséklet érzékelő (STB) ellenállását és hasonlítsa össze a jelleggörbével. Hívja fel az engedélyezett szakszervizt vagy vevőszolgálatot és adja meg az üzemi kódot, valamint a készülék adatait. 22 Logano plus (2011/06)

23 Rövid kezelési útmutató 9 9 Rövid kezelési útmutató Kazán be- vagy kikapcsolása B A főkapcsolóval [1] kapcsolja be vagy ki a kazánt. A kijelző világít és rövid idő elteltével kijelzi a kazánhőmérsékletet. Melegvizes üzemmód be- vagy kikapcsolása B Nyomja meg annyiszor a gombot, amíg a kijelzőn villogni nem kezd a vagy a szimbólum O 20. ábra Főkapcsoló 1 Főkapcsoló Fűtési üzemmód be- vagy kikapcsolása B Nyomja meg annyiszor a gombot, amíg a kijelzőn villogni nem kezd a vagy a szimbólum. 22. ábra A melegvizes üzemmód kijelzése B A kívánt melegvizes üzemmód beállításához nyomja meg a + vagy a gombot. = melegvizes üzemmód + Eco = eco-üzemmód = nem melegvizes üzemmód B A beállítás letárolásához nyomja meg az ok gombot. Rövid időre megjelenik a szimbólum. A szabályozórendszer (külön rendelhető tartozék) beállítása Lásd az alkalmazott szabályozórendszer kezelési utasítását O 21. ábra A fűtési üzemmód kijelzése B A fűtési üzemmód be- vagy kikapcsolásához nyomja mag a + vagy a gombot: = fűtési üzemmód = nem fűtési üzemmód B A beállítás letárolásához nyomja meg az ok gombot. Rövid időre megjelenik a szimbólum. A maximális előremenő hőmérséklet beállítása B Nyomja meg az gombot. A kijelzőn villog a beállított maximális előremenő hőmérséklet, és megjelenik a szimbólum O 23. ábra Előremenő hőmérséklet kijelzése Logano plus (2011/06) 23

24 9 Rövid kezelési útmutató A melegvíz hőmérsékletének beállítása B Nyomja meg az gombot. A beállított melegvíz-hőmérséklet villog O 24. ábra Melegvíz hőmérséklet kijelzése B A kívánt melegvíz-hőmérséklet 30 és 60 közötti beállításához nyomja meg a + vagy a C gombot. B A beállítás letárolásához nyomja meg az ok gombot. Rövid időre megjelenik a szimbólum. A kézi nyári üzemmód be-/kikapcsolása B Nyomja meg annyiszor a / gombot, amíg a kijelzőn villogni nem kezd a szimbólum O 25. ábra Kézi nyári üzemmód kijelzése B A beállítás letárolásához nyomja meg az ok gombot. A fagyvédelem beállítása B Állítsa a maximális előremenő hőmérsékletet 30 Cra. 24 Logano plus (2011/06)
