1 [ I OE BY EGRAD ] Termékek és rendszerek Megoldások különbözô élethelyzetekre A scenárió k lehetôvé teszik, hogy egyetlen pontból alakítsuk környezetünket az adott életvitelükhöz, tevékenységünkhöz Alkalmazási példák In One by egrand beállításokra: Egyetlen mozdulattal beállíthatjuk a fényerôsséget a helyiségben végzett tevékenység szerint A lakás a nap minden percében alkalmazkodik a lakók életmódjához (432. old.)w (432. old.) w Irányított fény az olvasáshoz Ébredés: egyetlen mozdulattal felhúzhatjuk a redônyöket és felkapcsolhatjuk a világítást a fürdôszobában w (432. old.) v. v w (436. (336. old.)w Hangulatvilágítás társasági összejövetelekhez Indulás: egyetlen mozdulattal lekapcsolhatjuk a világítást, vagy akár leengedhetjük a redônyöket is v (436. old.)w w (434. old.) Kellemes fény a baráti vacsorához Hazatérés: egyetlen mozdulattal kellemes hangulatot teremthetünk a lakásban, megfelelô világítással, a redônyök felhúzásával vagy leengedésével és a hômérséklet beállításával 430

2 A lakást távolból védhetjük és megfigyelhetjük interneten vagy mobiltelefonon keresztül EÔYÖK 1 Interaktív kapcsolat mobiltelefonon, interneten, érintôképernyôn keresztül 2 Bármikor átalakítható, továbbfejleszthetô rendszer Interneten vagy mobiltelefonon keresztül vezérelhetjük a világítást, redônyöket és a fûtést 3 IP scenárió vezérlôn keresztüli vezérlés A rendszer érzékelôi ben figyelmeztetnek riasztás esetén TOVÁBBI SEGÍTSÉG A VÁASZTÁSHOZ Szeretne az In One by egrand rendszer specialistája lenni? Jelentkezzen oktatásainkra! In One by egrand rendszer tervezéséhez, ill. telepítéséhez feltétlenül kérje a egrand Szakmai Vevôszolgálat vagy szakképzett partnereink segítségét! Hívja ingyenesen Szakmai Vevôszolgálatunkat a zöldszámon! 431

3 In One by egrand világítási scenárió vezérlôk P (vivôáramos) és IR (infravörös) technológia világítási scenárió k, távirányítók ÚJDOSÁG Billentyû- és burkolat kiválasztási táblázat (443. oldal) Alkalmazható keretek (444. oldal) A többi In One by egrand alkalmazással összehangolható, egy rendszerré összekapcsolható A P vezérlésû termékek a kétirányú (P/RF) moduláris interface segítségével rádiófrekvenciás termékekhez is társíthatók és azokról vezérelhetôk ( ) Kat. szám világítási scenárió k P/IR* Fém süllyesztôperemmel Csavaros és körmös rögzítési lehetôséggel A terméket billentyû és keret nélkül szállítjuk Szereléshez min. 40 mm mélységû süllyesztôdoboz szükséges világítási scenárió P/IR fázis és nulla vezeték bekötése szükséges ehetôvé teszi a hozzá társított végrehajtószerelvényekhez csatlakoztatott lámpatestek vezérlését és fényerôszabályzását Max. kétféle programcsomag vezérlését, illetve fényerôszabályzását teszi lehetôvé világítási scenárió vezérlô CD kijelzôvel P Csalk fázis és nulla vezeték bekötése szükséges Felszereléséhez speciális egyterû kettôs keret (443. oldal) és Batibox süllyesztôdoboz (kat. szám: ) szükséges ehetôvé teszi világítási képek kapcsolását az egész lakásban Az elindított scenárió a termék CD kijelzôjén megjelenik ehetôség van pogramozott (napi vagy heti) scenáriók tárolására Jelenlét szimulációs program beállítása is lehetséges A scenáriókat automatikusan és manuálisan is el lehet indítani Max. 15 scenáriót tud tárolni hatfunkciós asztali távirányító RF/IR Max. hatféle programcsomag vezérlését vagy fényerôszabályzását teszi lehetôvé R 03 elemmel szállítjuk Kat. szám távirányítók IR négyfunkciós asztali távirányító IR Max. négyféle programcsomag vezérlését teszi lehetôvé ehetôvé teszi IR technológiájú funkciók egyedi vezérlését is (redônyvezérlés, fényerôszabályzás, stb.) Tanítható funkciójának köszönhetôen TV készülék irányítására is alkalmas távirányító R 03 elemmel szállítjuk scenárió távirányító IR ehetôvé teszi max. 12 In One by egrand világítási be-, ill. kikapcsolását (rövid impulzussal) és fényerôszabályzók esetében fényerôszabályzását (hosszú impulzussal) vagy max. 24 scenárió vezérlését Világítás vezérlés (416. oldal) Redônyvezérlés (422. oldal) exic moduláris scenárió P 4 modul Akár 8 különbözô scenárió indítását teszi lehetôvé az elôlapon lévô nyomógombok, vagy a kimenetkhez csatlakoztatott eszközök (hagyományos nyomógomb,, idô, stb...) aktiválásával 8 kimenet (*) P = vivôáram IR = infravörös RF = rádiófrekvencia (1) Programozás: mûvelet, mely során összehangolunk különféle végrehajtó-szerelvényeket, hogy azokat együttesen tudjuk vezérelni egy központi helyrôl (2) Programcsomag: azon mûveletek összessége, melyet a végrehajtószerelvények valósítanak meg a vezérlô által kiadott parancsra 432 Piros katalógusszám: új termék

4 In One by egrand világítási scenárió vezérlôk P (vivôáramos) és IR (infravörös) technológia Alkalmazási példák világítási scenárió kra Megoldások P/IR technológiával: A C B : világítási scenárió P/IR : hatfunkciós asztali távirányító RF/IR : fényerôszabályzó 300 W P/IR állapotjelzôvel : 2P+F hordozható tanítható fényerôszabályzós csatlakozóaljzat P/IR Megoldások P/IR technológiával: : fényerôszabályzó 300 W P/IR állapotjelzôvel : 2P+F hordozható tanítható fényerôszabályzós csatlakozóaljzat P/IR : egyedi redônyvezérlô P/IR : hatfunkciós asztali távirányító RF/IR : központi redônyvezérlô P/IR Példa világítási scenárió k programozására: Teljes világítás a helyiségben ( A, B és C 100%-on) Esti világítás TV-nézéshez ( A és B 50 %-on, C 0 %-on) Esti világítás TVnézéshez ( A és B 50 %-on, C 0 %-on) felkapcsolása A, B és C világítás fényerôszabályzás fel irányba Diszkrét fény ( A és B 20 %-on, C 0%-on) A, B és C világítás fényerôszabályzás le irányba Diszkrét fény ( A és B 20 %-on, C 0%-on) kikapcsolása kikapcsolása 433

5 In One by egrand világítási scenárió vezérlôk RF (rádiófrekvenciás) technológia világítási scenárió k, távirányítók ÚJDOSÁG Billentyû- és burkolat kiválasztási táblázat (443. oldal) Alkalmazható keretek (444. oldal) A többi In One by egrand alkalmazással összehangolható, egy rendszerré összekapcsolható Az RF vezérlésû termékek a kétirányú (P/RF) moduláris interface segítségével vivôáramos technológiájú termékekhez is társíthatók és azokról vezérelhetôk ( ) Kat. szám világítási scenárió RF* világítási scenárió RF Süllyesztôdoboz és kábelezés nélkül rögzíthetô az alkalmazás helyén ehetôvé teszi a hozzá társított végrehajtószerelvényekhez csatlakoztatott lámpatestek vezérlését és fényerôszabályzását Max. kétféle programcsomag vezérlését, illetve fényerôszabályzását teszi lehetôvé 3V CR 2032 lítium elemmel együtt szállítjuk mozgásérzékelôk RF ehetôvé teszi In One by egrand termék vezérlését rádiófrekvencián keresztül A beprogramozott scenáriót a mozgásérzékelô érzékelési területén észlelt mozgás indítja el R 03 elemmel együtt szállítjuk beltéri mozgásérzékelô RF Állítható idôzítés: 6 mp - 16 perc Érzékelési távolság: max. 12 m Vízszintes látószög: 90 1 Plexo Plexo 55 kültéri mozgásérzékelô RF - IP 55 Állítható fényerôsség: lux Állítható idôzítés: 6 mp - 16 perc Érzékelési távolság: max. 16 m Vízszintes látószög: 180 Kat. szám távirányítók RF hatfunkciós asztali távirányító RF/IR Max. hatféle programcsomag vezérlését vagy fényerôszabályzását teszi lehetôvé R 03 elemmel szállítjuk négyfunkciós hordozható távirányító RF Max. négyféle programcsomag vezérlését vagy fényerôszabályzását teszi lehetôvé 3 V CR 2032 típusú lítium elemmel szállítjuk Vízmentes scenárió Plexo 55 scenárió - IP 55 ehetôvé teszi egy világítási scenárió indítását (be/kikapcsolás) Süllyesztve, illetve falon kívül is felszerelhetô Süllyesztett szereléshez min. 50 mm mélységû süllyesztôdoboz szükséges R03 elemmel együtt szállítjuk Világítás vezérlés (420. oldal) Redônyvezérlés (422. oldal) Plexo 55 kiegészítôk süllyesztett és falon kívüli szereléshez (603. oldal) 434 (*) P = vivôáram IR = infravörös RF = rádiófrekvencia (1) Programozás: mûvelet, mely során összehangolunk különféle végrehajtó-szerelvényeket, hogy azokat együttesen tudjuk vezérelni egy központi helyrôl (2) Programcsomag: azon mûveletek összessége, melyet a végrehajtószerelvények valósítanak meg a vezérlô által kiadott parancsra Piros katalógusszám: új termék

6 In One by egrand világítási scenárió vezérlés RF (rádiófrekvenciás) technológia Alkalmazási példák világítási scenárió kra A C B Megoldások RF technológiával: : világítási scenárió RF : hatfunkciós asztali távirányító RF/IR : fényerôszabályzó 600 W RF állapotjelzôvel : 2P+F hordozható tanítható fényerôszabályzós csatlakozóaljzat RF Megoldások RF technológiával: : fényerôszabályzó 600 W RF állapotjelzôvel : 2P+F hordozható tanítható fényerôszabályzós csatlakozóaljzat RF vagy : egyedi redôny RF : központi redôny RF : hatfunkciós asztali távirányító RF/IR Példa világítási scenárió k programozására: Teljes világítás a helyiségben ( A, B és C 100%-on) Esti világítás TV-nézéshez ( A és B 50 %-on, C 0 %-on) Esti világítás TVnézéshez ( A és B 50 %-on, C 0 %-on) felkapcsolása A, B és C világítás fényerôszabályzás fel irányba Diszkrét fény ( A és B 20 %-on, C 0%-on) A, B és C világítás fényerôszabályzás le irányba Diszkrét fény ( A és B 20 %-on, C 0%-on) kikapcsolása kikapcsolása 435

7 In One by egrand scenárió vezérlôk P (vivôáramos), IR (infravörös) és RF (rádiófrekvenciás) technológia scenárió k, vízmentes scenárió, moduláris scenárió, távirányítók ÚJDOSÁG Billentyû- és burkolat kiválasztási táblázat (443. oldal) Alkalmazható keretek (444. oldal) A többi In One by egrand alkalmazással összehangolható, egy rendszerré összekapcsolható A P és RF vezérlésû termékek a kétirányú (P/RF) moduláris interface segítségével rádiófrekvenciás vagy vivôáramos technológiájú termékekhez is társíthatók és azokról vezérelhetôk ( ) Minden In One by egrand terméket vezérelhetnek, amelyek P, IR vagy RF jelvevôvel rendelkeznek Kat. szám scenárió k P/IR* scenárió P/IR állapotjelzôvel fázis és nulla vezeték bekötése szükséges ehetôvé teszi a hozzá társított végrehajtószerelvényekhez csatlakoztatott lámpatestek, redônyök vagy hômérséklet-szabályzók vezérlését Max. négyféle programcsomag vezérlését teszi lehetôvé Szereléshez min. 40 mm mélységû süllyesztôdoboz szükséges scenárió RF* scenárió RF Süllyesztôdoboz és kábelezés nélkül rögzíthetô az alkalmazás helyén ehetôvé teszi a hozzá társított végrehajtószerelvényekhez csatlakoztatott lámpatestek, redônyök vagy hômérséklet-szabályzók vezérlését Max. négyféle programcsomag vezérlését teszi lehetôvé 3 V CR 2032 típusú lítium elemmel szállítjuk exic moduláris scenárió P 4 modul Akár 8 különbözô scenárió indítását teszi lehetôvé az elôlapon lévô nyomógombok, vagy a kimenetkhez csatlakoztatott eszközök (hagyományos nyomógomb,, idô, stb...) aktiválásával 8 kimenet Vízmentes scenárió RF Plexo Plexo 55 scenárió RF - IP 55 ehetôvé teszi a hozzá társított végrehajtószerelvényekhez csatlakoztatott lámpatestek, redônyök vagy hômérsékletszabályzók vezérlését Max. négyféle programcsomag vezérlését teszi lehetôvé Süllyesztve, illetve falon kívül is felszerelhetô Süllyesztett szereléshez min. 50 mm mélységû süllyesztôdoboz szükséges R03 elemmel együtt szállítjuk Kat. szám távirányítók hatfunkciós asztali távirányító RF/IR Max. hatféle programcsomag vezérlését vagy fényerôszabályzását teszi lehetôvé R 03 elemmel szállítjuk scenárió távirányító IR ehetôvé teszi max. 12 In One by egrand világítási be-, ill. kikapcsolását (rövid impulzussal) és fényerôszabályzók esetében fényerôszabályzását (hosszú impulzussal) vagy max. 24 scenárió vezérlését négyfunkciós asztali távirányító IR Max. négyféle programcsomag vezérlését teszi lehetôvé ehetôvé teszi IR technológiájú funkciók egyedi vezérlését is (redônyvezérlés, fényerôszabályzás, stb.) Tanítható funkciójának köszönhetôen TV készülék irányítására is alkalmas távirányító R 03 elemmel szállítjuk négyfunkciós hordozható távirányító RF Max. négyféle programcsomag vezérlését vagy fényerôszabályzását teszi lehetôvé 3 V CR 2032 típusú lítium elemmel szállítjuk Média szerver UPP V~ Max. 10-féle programcsomag és multimédiás berendezés vezérlését teszi lehetôvé (TV, DVD, házimozi, erôsítô, ) Számítógépes programmal szállítjuk, amely lehetôvé teszi a TV-rôl az Internet használatát és a digitalizált adatok (zene, DVD-filmek, képek, stb.) megtekintését Plexo 55 kiegészítôk süllyesztett és falon kívüli szereléshez (603. oldal) 436 Piros katalógusszám: új termék

8 In One by egrand scenárió vezérlés Példa scenárió vezérlésre Megoldások P/IR technológiával: : fényerôszabályzó 300 W P/IR állapotjelzôvel : scenárió P/IR állapotjelzôvel : szobatermosztát P/IR : 2P+F hordozható tanítható csatlakozóaljzat P : egyedi redôny P/IR Megoldások RF technológiával: : fényerôszabályzó 600 W RF állapotjelzôvel : scenárió RF : szobatermosztát P/IR : 2P+F hordozható tanítható csatlakozóaljzat RF : egyedi redôny RF : hordozható távirányító RF : kétirányú P/RF interface Média szerver csatlakoztatása (kábelek a termékkel együtt szállítva) 2P+F RJ45 aljzat aljzat TV csatlakozókábel RJ45 patch kábel A média szerver minden ismertebb multimédiás rendszer márkával kompatibilis (UPnP protokol) 437

9 In One by egrand scenárió vezérlés P (vivôáramos) technológia érintôképernyô, IP scenárió vezérlô ÚJDOSÁG Burkolat és keret kiválasztási táblázat (443. oldal) Kat. szám érintôképernyôs scenárió vezérlô P Tápellátás: 230 V~ A helyi informatikai hálózathoz (A) csatlakoztatni kell Érintôképernyô mérete: 3,5 ehetôvé teszi különféle scenáriók indítását, funkciók egyedi vezérlését az érintôképernyôn keresztül Minden In One by egrand alkalmazással kompatibilis (világításvezérlés, redônyvezérlés, fûtésvezérlés, multimédia alkalmazások (média szerveren keresztül, kat. szám: )) Max. 80 scenárió kezelésére alkalmas Felszereléshez speciális dupla kettôs keretre (443. oldal), Batibox süllyesztô dobozra (kat. szám: ) és speciális burkolatra (443. oldal) van szükség alumínium színben érhetô el Bôvebb részletekért kérjük forduljon a egrand szakmai vevôszolgálathoz Kat. szám IP scenárió vezérlô Elosztószekrénybe szerelendô Méret: 6 modul Tápellátás: 230 V~ A helyi informatikai hálózathoz (A) csatlakoztatni kell ehetôvé teszi 10 scenárió (programcsomag) és 5 eseményalapú program elindítását Bármilyen termékkel (PC, mobiltelefon, PDA) kompatibilis, amely webböngészôt is tud kezelni és hagyományos módon vagy wi-fi-n keresztül csatlakoztatható az internethez P technológiájú termékeket közvetlenül, RF technológiájú termékeket a moduláris kétirányú P/RF interface (kat. szám: ) segítségével tud vezérelni Kiegészítôk: interface szett külön rendelésre elérhetô A szett tartalma: - 1 telepítô CD - 1 USB/P interface In One by egrand kivitelezések karbantartásához, hibakereséshez kiválóan alkalmas Rendelés elôtt minden esetben forduljon a egrand szakmai vevôszolgálathoz 438 Piros katalógusszám: új termék

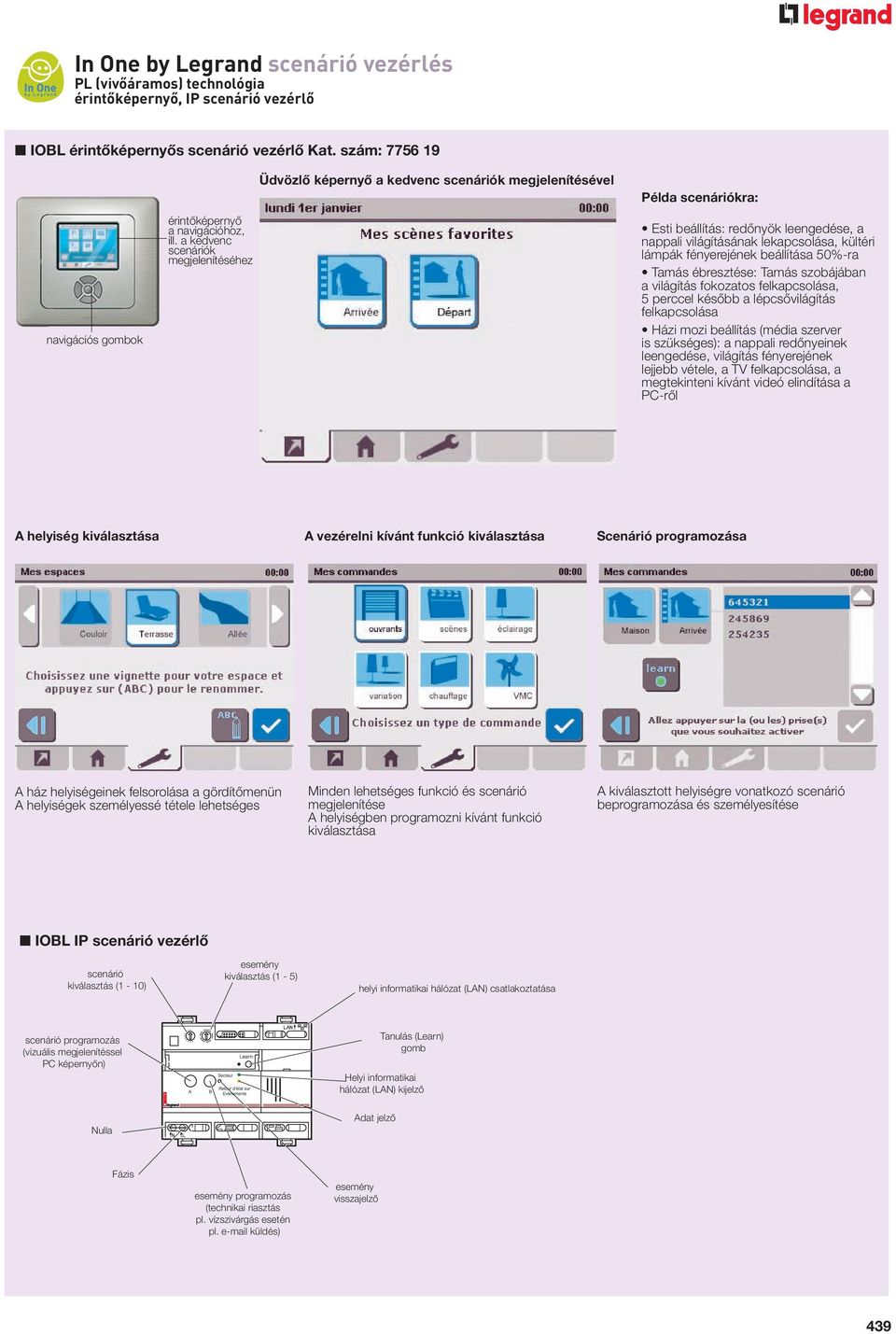

10 In One by egrand scenárió vezérlés P (vivôáramos) technológia érintôképernyô, IP scenárió vezérlô érintôképernyôs scenárió vezérlô navigációs gombok érintôképernyô a navigációhoz, ill. a kedvenc scenáriók megjelenítéséhez Üdvözlô képernyô a kedvenc scenáriók megjelenítésével Példa scenáriókra: Esti beállítás: redônyök leengedése, a nappali világításának lekapcsolása, kültéri lámpák fényerejének beállítása 50%-ra Tamás ébresztése: Tamás szobájában a világítás fokozatos felkapcsolása, 5 perccel késôbb a lépcsôvilágítás felkapcsolása Házi mozi beállítás (média szerver is szükséges): a nappali redônyeinek leengedése, világítás fényerejének lejjebb vétele, a TV felkapcsolása, a megtekinteni kívánt videó elindítása a PC-rôl A helyiség kiválasztása A vezérelni kívánt funkció kiválasztása Scenárió programozása A ház helyiségeinek felsorolása a gördítômenün A helyiségek személyessé tétele lehetséges Minden lehetséges funkció és scenárió megjelenítése A helyiségben programozni kívánt funkció kiválasztása A kiválasztott helyiségre vonatkozó scenárió beprogramozása és személyesítése IP scenárió vezérlô scenárió kiválasztás (1-10) esemény kiválasztás (1-5) helyi informatikai hálózat (A) csatlakoztatása scenárió programozás (vizuális megjelenítéssel PC képernyôn) Tanulás (earn) gomb Helyi informatikai hálózat (A) kijelzô ulla Adat jelzô Fázis esemény programozás (technikai riasztás pl. vízszivárgás esetén pl. küldés) esemény visszajelzô 439

11 In One by egrand áttekintô táblázat P (vivôáramos), IR (infravörös) és RF (rádiófrekvenciás) technológia Vezérlô (jeladó) Végrehajtó (jelvevô) Funkció Funkció Kat. szám Technológia moduláris scenárió moduláris 2 x 2500W moduláris fényerôszabályozó 1000 W moduláris fényerôszabályzó 0-10V 1 x2500w, 2 x 1000 W fényerôszabályzó mozgásérzékelôs egyedi redônyvezérlô 300W fényerôszabályzó 600W egyedi redônyvezérlô IP 55, 2 x 2500W Kat. szám / / / / P P P P P/IR P/IR P/IR P/IR RF RF RF RF (1) (1) (1) szél- és fényérzékelô RF 1) (1) 1 x 2500 W P/IR (1) (1) (1) 2 x 1000 W P/IR (1) (1) (1) fényerôszabályzó 300 W fényerôszabályzó 600 W P/IR (1) (1) (1) P/IR (1) (1) (1) mozgásérzékelôs 1000W P/IR (1) (1) világítási scenárió világítási scenárió vezérlô CD kijelzôvel érintôképernyôs scenárió vezérlô P/IR (1) (1) (1) (1) P (1) (1) (1) (1) P (1) (1) (1) (1) scenárió P/IR (1) (1) (1) (1) központi redônyvezérlô P/IR (1) négyfunkciós asztali távirányító IR scenárió távirányító világítási scenárió scenárió központi redônyvezérlô hatfunkciós asztali távirányító hordozható négyfunkciós távirányító IR (1) (1) (1) (1) RF (1) (1) (1) (1) (1) (1) (1) RF (1) (1) (1) (1) (1) (1) (1) RF (1) IR/RF (1) (1) (1) RF (1) (1) (1) (1) (1) (1) (1) kültéri mozgásérzékelôs RF (1) (1) (1) (1) (1) (1) beltéri mozgásérzékelôs RF (1) (1) (1) (1) (1) (1) (1) kétirányú moduláris P/RF interface (kat. szám: ) közvetítésével 442
