1 ÉPÜLET AUTOMATIZÁLÁS Porempovics József

2 AZ ÉN OTTHONOM A családi összetartozás szimbóluma Az otthon melege (és hidege - nyáron) A pihenés és nyugalom szigete Magunk és gyermekeink személyiségformálója (jó ízlés, intelligencia, kapcsolatkezelés, stb.) Biztonság és biztonságérzet Komfort és kényelem Az életvitel alap- és luxuseszközei Mindennapokat segítő praktikumok Bonyolultnak tűnő funkciók egyszerű kezelése Idő- és energiatakarékosságot eredményező megoldások stb.

3 OTTHONUNK ELEKTRONIKUS ÉLETE 1. Élethelyzeteinknek megfelelő világítások kapcsolása központi fények helyi, funkcionális megvilágítások hangulatfények fényerő-szabályozás több helyről történő kapcsolás Fűtés/hűtés vezérlés szobánkénti szabályozás idő szerinti ütemezés beavatkozási lehetőség energiatakarékosság Háztartási gépek, készülékek működtetése Redőnyök, napellenzők, garázskapuk mozgatása

4 OTTHONUNK ELEKTRONIKUS ÉLETE 2. Riasztórendszer mozgás-, üvegtörés-, nyitás-, gáz- és tűzérzékelés kamerás megfigyelés riasztási jelzésrendszer (GSM) Öntözőrendszer Medence vezérlése Multimédia TV, videó, DVD, zene, stb. Távirányítás, távfelügyelet, távjelzés Infra Rádiós GSM Internet Hangvezérlés Vágyaink, igényeink és fantáziánk szülöttei

5 A MEGVALÓSÍTÁS LEHETŐSÉGEI 1. Hagyományos megoldás: a funkciók egymástól független, önálló életet élnek (pl. egy világítás kapcsoló csak világítást képes kapcsolni) a kapcsolók, működtetők, távvezérlők csak a saját rendszerüket vezérlik Komfort / praktikum funkciókhoz további eszközök, vezetékek szükségesek (alternatív kapcsolók, impuzusrelék, stb.) utólagos változtatásokra csekély, nehezen megoldható lehetőségek vannak (pl. falvésés) minden önálló funkcionális berendezéshez saját vezetékhálózat tartozik, aminek ez a vége:

6 A MEGVALÓSÍTÁS LEHETŐSÉGEI 2. ÉPÜLET AUTOMATIZÁLÁS INTELLIGENS OTTHON ÉPÜLETFELÜGYELETI RENDSZER OKOS LAKÁS INTELLIGENS VILLANYSZERELÉSI RENDSZER STB.

7 AZ INTELLIGENS OTTHON Mi az intelligens rendszer? Az épület egyébként egymástól függetlenül működő funkcióinak egy egységes felületen kezelhető, egymással összehangoltan működő rendszere. Mitől intelligens? Az intelligenciát a funkcionális egységek egy közös felületen történő összehangolt, egymás működésére is ható, személyre szabott programozása biztosítja. Miért is jó ez nekem? A különböző funkciók rendszerben működtetésével otthonunk biztonságosabb és kényelmesebb lesz, időt, pénzt és energiát takaríthatunk meg. Az egész lakás átlátható egységként figyeli kívánságainkat, alkalmazkodik élethelyzeteinkhez.

8 CSOPORTOSÍTÁS 1. KAPCSOLAT SZERINT VEZETÉKES VEZETÉK NÉLKÜLI KOMMUNIKÁCIÓS BUSZ MEGLÉVŐ HÁLÓZATI VEZETÉK VEZETÉKES + VEZETÉK NÉLKÜLI

9 CSOPORTOSÍTÁS 2. FELÉPÍTÉS SZERINT CENTRALIZÁLT A központi egység irányít, minden egység rajta keresztül érhető el és a program is itt, egy helyen tárolódik. DECENTRALIZÁLT Nincs központ, az egységek közötti kapcsolatok egységenként programozódnak és tárolódnak. = INTELLIGENS VILLANYSZERELÉSI RENDSZER

10 HOGYAN MŰKÖDIK? Asztali PC Touch panel Helyi hálózat Központi egység INTERNET GSM WIFI BEMENETEK Fali nyomógombok, kapcsolók Érintőképernyős fali vezérlők Riasztó érzékelők (PIR, nyitás,..) Hőmérséklet érzékelők, beállítók Alkony- és fényérzékelők Időjárás érzékelők (szél, eső, stb. ) Távirányító vevők (infra, hang) Kártyaolvasó egyéb kontaktusok egyéb analóg bemeneti jelek Kommunikációs busz KIMENETEK Kapcsoló relék Fényerő-szabályozók Redőnyvezérlők Szelepvezérlők Infra adóegység Riasztó jelzőeszközök Visszajelző ikonok és LED-ek egyéb analóg kimeneti jelek Villamos hálózat

11 OTTHONUNK INTELLIGENS ELEKTRONIKUS ELEKTRONIKUS ÉLETE ÉLETE 1. Élethelyzeteinknek megfelelő kapcsolások Élethelyzeteinknek A megszokott kapcsoló megfelelő a megszokott világítások fényforrást kapcsolása kapcsolja egy gombnyomásra központi fények több lámpa kapcsolható egyetlen helyi, parancsra funkcionális világítási megvilágítások jelenetek kapcsolása, hangulatfények hangulatfények fényerő-szabályozás fényerő-szabályozás kombinációjaként több helyről több történő helyről kapcsolás történő kapcsolás egyszerű beállítása, módosítási Fűtés/hűtés lehetőséggel vezérlés egy nyomógomb szobánkénti több szabályozás funkció közlekedési idő útvonalak szerinti ütemezés (pl. bejárattól a konyháig hazaérkezés) megvilágítása beavatkozási előre beállított lehetőség fényerősségekkel parancsok energiatakarékosság kiadása akár szavakkal hangparancsok Háztartási égve felejtés gépek, ellen időzítések készülékek akár működtetése mozgásérzékelő jelére Redőnyök, (ami egyébként napellenzők, a riasztó része) garázskapuk mozgatása távozásgomb minden fogyasztó lekapcsol jelenlét szimuláció élettartam növelés és takarékosság pl. max. 90%-os fénnyel

12 OTTHONUNK INTELLIGENS ELEKTRONIKUS ÉLETE 2. Fűtés/hűtés vezérlés szobánkénti átlátható szabályozás az épületgépész terveinek megfelelő vezérlések idő szerinti ütemezés (nyaralás / telelés üzemmód) beavatkozási lehetőség több helyről (GSM, Internet, ) ablaknyitáskor a megfelelő fűtési kör temperált üzemmódra vált. távjelzés túl alacsony vagy túl magas hőmérsékletre távfelügyelet az Interneten keresztül energiatakarékosság Háztartási gépek, készülékek működtetése fogyasztók be- és kikapcsolása (pl. bekapcsolva felejtett vasaló kikapcsolása mobilról) éjszakai áram kihasználása védekezés az elektro-szmog ellen

13 OTTHONUNK INTELLIGENS ELEKTRONIKUS ÉLETE 3. Redőnyök, napellenzők, garázskapuk összehangolt mozgatása: Nyomógombbal, infra vagy rádiós távirányítással Hangvezérléssel egyesével külön-külön különböző csoportokban, plusz vezérlőeszköz nélkül egyetlen parancsra az összes fel / le Napnyugtára / napkeltére időzítve riasztáskor felhúzható, miközben a világítások felkapcsolnak (és üzenet jön a mobilra) erős napsütésre, szélre része lehet a jelenlét szimulációnak hosszabb távollétkor a növények fényigényének biztosítása gyermekünk reggeli ébresztésekor lassan bekapcsol a világítás és felhúzódnak a redőnyök a gyerekszobában.

14 OTTHONUNK INTELLIGENS ELEKTRONIKUS ÉLETE 4. Riasztórendszer a mozgásérzékelők más funkciót is kapcsolhatnak (pl. világítást) a nyitásérzékelők jelezhetik, hogy valaki a teraszon tartózkodik, ha sötét van, felkapcsolja a teraszfényt kamerás megfigyelés multimédiás rendszerrel riasztási jelzésrendszer (a GSM modul nem csak a riasztó üzeneteit küldi el) Öntözőrendszer automatizmus, időzítések, távvezérlés Medence vezérlése hőmérséklet-szabályozás, takaróvezérlés hangulatfények

15 OTTHONUNK INTELLIGENS ELEKTRONIKUS ÉLETE 5. Multimédia TV, videó, DVD, zene, stb. minden egy helyről, a nappali nagytévéjéről vezérelhető és átlátható menürendszerből kezelhető Tárolt fotók, filmek, zenék előhívása akár több készülékre kezelés helyzet érzékeny (giroszkópikus) egérrel Vezérlés, távirányítás, távfelügyelet, távjelzés Egyszerű, de esztétikus műanyag fali szerelvények Luxus kivitelű szerelvények (üveg, fa, fém, gránit) Érintőképernyős fali szerelvények, panel PC-k Infra tanítható kódok adásra / vételre Rádiós GSM üzenetek, parancsok küldése a rendszernek GSM üzenetek, jelzések fogadása a rendszer felöl Internet beépített web szerver, látható a ház Programozás távolról, Interneten keresztül Hangvezérlés parancsok kiadása szavakkal Vágyaink, igényeink és fantáziánk szülöttei

16 KÖLTSÉGEK a buszvezeték kiváltja a hagyományos szerelés kapcsolószálait, ezért nem számottevő a szerelés költségnövekedése a rendszer hardver eszközei plusz költségek (egy 18 bemenetes és 12 kimenetes alaprendszer fali vezérlők nélkül kb ,- Ft) Az épület automatizálási rendszer szoftvere ingyenes a programozás díja rendszerfüggő, de lehetőség van a tulajdonos által programozni - a magyar nyelvű szoftver kezelése felhasználóbarát. hagyományos szerelvények használata is lehetséges költségcsökkentési céllal (ahol nincs szükség sok kapcsolási funkcióra) A rendszer bármikor bővíthető, így nem szükséges minden eszközt egyszerre beépíteni, csak a vezetékek megléte a feltétel energia takarékosság számítható, megtérülés számításának nincs értelme

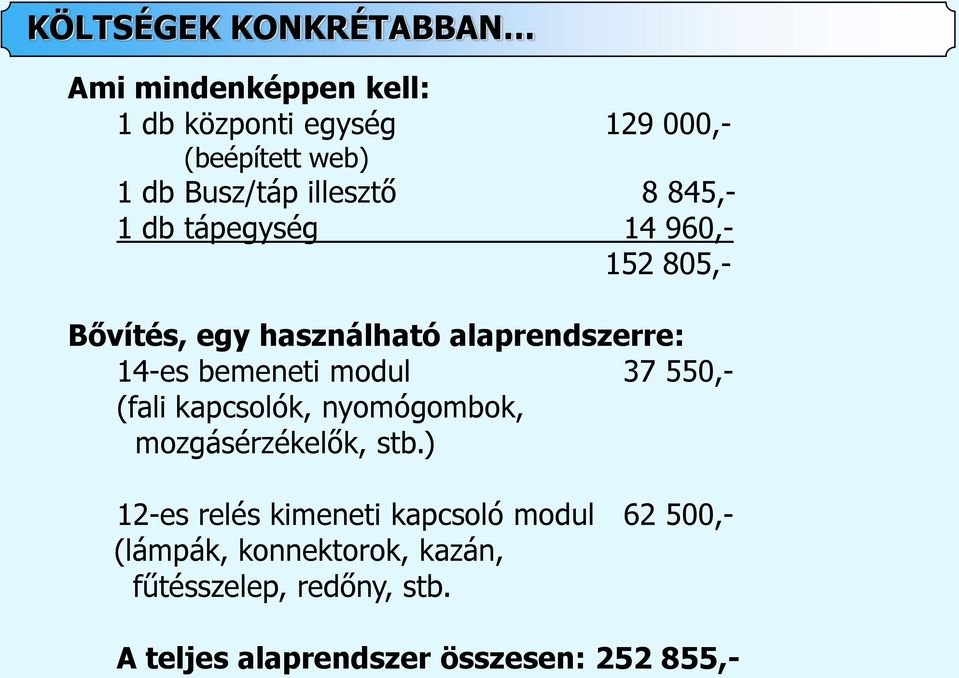

17 KÖLTSÉGEK KONKRÉTABBAN Ami mindenképpen kell: 1 db központi egység ,- (beépített web) 1 db Busz/táp illesztő 8 845,- 1 db tápegység , ,- Bővítés, egy használható alaprendszerre: 14-es bemeneti modul ,- (fali kapcsolók, nyomógombok, mozgásérzékelők, stb.) 12-es relés kimeneti kapcsoló modul ,- (lámpák, konnektorok, kazán, fűtésszelep, redőny, stb. A teljes alaprendszer összesen: ,-

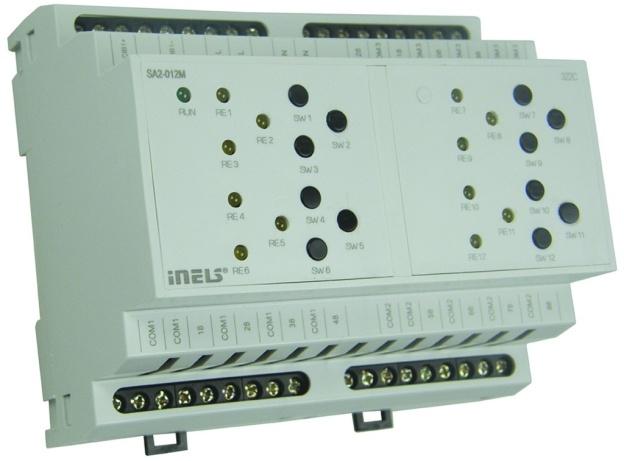

18 A HARDVER Központi egység Busz / táp illesztő 27 V-os tápegység 14-es bemeneti modul 12-es kimeneti modul

19 MELYIKET VÁLASSZAM? Vezetékes: ha új építés vagy villamos rendszer felújítás is van ha sok a funkció ha a sok funkció egymással is összefügg ha széles dizájn választék az igény Vezeték nélküli: ha nem lehet vezetékezni kisebb rendszerként, a funkciók összefogására csak csúcstechnikát alkalmazó rendszert szinte mindegyik az ár / érték arány: több ajánlat azonos rendszer összevetés felhasználóbarát programozás gyors módosítási lehetőség a kezelők, fali szerelvények kivitelének választéka háttértámogatás évek múlva is! stb.

20 A MEGJELENÉS IS FONTOS Logus90 szerelvények! inels fali vezérlők Hagyományos és inels szerelvények kivitele:

21 A MEGJELENÉS IS FONTOS Inels Touch Panel!

22 KÖSZÖNÖM A FIGYELMET Porempovics József porempovics@elkoep.hu 70/
