1 magyar LUXOR Épületautomatizálás egyszerûen és olcsón Világítás vezérlés Fényerõszabályozás Új Új Redõny-, zsalu- és árnyékolóvászon vezérlés Idõjárás érzékelés (napfény, esõ, szél, hõmérséklet) 8 csatornás kapcsolóóra asztronomikus tulajdonságokkal

2 A LUXOR épületautomatizálási rendszer új lehetõségeket teremt a hagyományos villanyszerelésben! magyar nyelven is letölthetõ használati útmutatókkal, leírásokkal konfigurátor tervezõi segédlettel flash verziós indítás esetén LUXUS mindenkinek. A LUXOR használatával hagyományos épületautomatizálási funkciókat valósíthat meg drága buszrendszer, komplex vezetékezés nélkül. LUXOR, a legegyszerûbb út az igényes építkezõk boldoggá tételéhez. 2

3 Jelenlét szimuláció Megvédi házát a betörõktõl: mindennapi tevékenységeket szimulál, mintha Ön otthon volna. Központi kikapcsolás Villamosenergia-megtakarítás: otthonról való távozáskor nem kell minden világításkapcsolót egyenként lekapcsolnia, csak egyet, a mindent ki kapcsolóval. Pánik funkció Fényt gyújt a sötétben: Ha valami gyanúsat észlel az éjszaka folyamán, egyszerre kivilágíthatja a házat és akár a kertet is. Idõvezérelt bejáró- és lépcsõház világítás Hogy Önnek ne kelljen mindenre odafigyelnie: Az idõvezérlés megvéd attól, hogy az égve felejtett világítások felesleges energiát fogyasszanak. Fényerõ-szabályzás különbözõ fényforrásokhoz: Kellemes légkört teremt: A különbözõ típusú fényforrások fényerejének szabályzásával kialakíthatja az Önnek éppen megfelelõ hangulatot. Redõnyvezérlés Hogy kényelmesen besötétíthesse a szobát: Számos lehetõséget nyújt redõnyeinek vezérléséhez a napsütés és az idõ függvényében. Újdonságok a LUXOR termékcsaládban (13. oldaltól): Új Új Új Érzékelõmodul Kapcsolóóra-modul Idõjárás érzékelõ 3

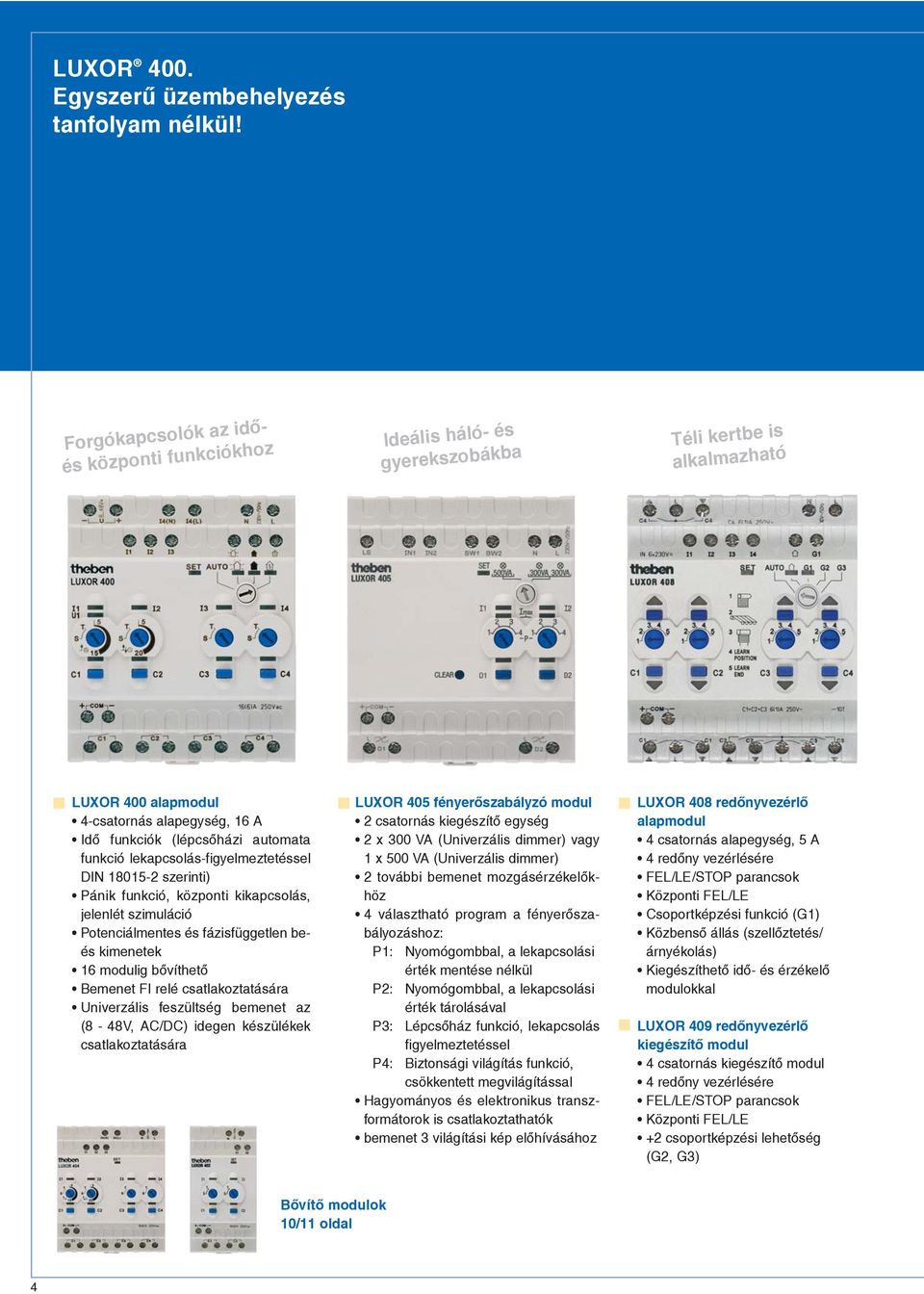

4 LUXOR 400. Egyszerû üzembehelyezés tanfolyam nélkül! Forgókapcsolók az idõés központi funkciókhoz Ideális háló- és gyerekszobákba Téli kertbe is alkalmazható LUXOR 400 alapmodul 4-csatornás alapegység, 16 A Idõ funkciók (lépcsõházi automata funkció lekapcsolás-figyelmeztetéssel DIN szerinti) Pánik funkció, központi kikapcsolás, jelenlét szimuláció Potenciálmentes és fázisfüggetlen beés kimenetek 16 modulig bõvíthetõ Bemenet FI relé csatlakoztatására Univerzális feszültség bemenet az (8-48V, AC/DC) idegen készülékek csatlakoztatására LUXOR 405 fényerõszabályzó modul 2 csatornás kiegészítõ egység 2 x 300 VA (Univerzális dimmer) vagy 1 x 500 VA (Univerzális dimmer) 2 további bemenet mozgásérzékelõkhöz 4 választható program a fényerõszabályozáshoz: P1: Nyomógombbal, a lekapcsolási érték mentése nélkül P2: Nyomógombbal, a lekapcsolási érték tárolásával P3: Lépcsõház funkció, lekapcsolás figyelmeztetéssel P4: Biztonsági világítás funkció, csökkentett megvilágítással Hagyományos és elektronikus transzformátorok is csatlakoztathatók bemenet 3 világítási kép elõhívásához LUXOR 408 redõnyvezérlõ alapmodul 4 csatornás alapegység, 5 A 4 redõny vezérlésére FEL/LE/STOP parancsok Központi FEL/LE Csoportképzési funkció (G1) Közbensõ állás (szellõztetés/ árnyékolás) Kiegészíthetõ idõ- és érzékelõ modulokkal LUXOR 409 redõnyvezérlõ kiegészítõ modul 4 csatornás kiegészítõ modul 4 redõny vezérlésére FEL/LE/STOP parancsok Központi FEL/LE +2 csoportképzési lehetõség (G2, G3) Bõvítõ modulok 10/11 oldal 4

5 Optimális vezérlés redõny, reluxa és árnyékolóvászonhoz LUXOR 411 érzékelõmodul 3 fényérzékelõ szenzor a három árnyékolócsoport (G1..G3) különálló vezérlésére 1 alkonykapcsoló az automatikus megvilágítás vezérlésére Idõvezérlés asztrofunkciókkal LUXOR 414 kapcsolóóra modul a 8 csatornás kiegészítõ modul napi-heti vagy asztronomikus program szerint vezérli a világítást, a redõnyöket, reluxákat vagy árnyékolóvásznakat 128 db szabadon programozható kapcsolási idõvel Kézi vagy automatikus üzemállapot beállítható Offset ±120 min Automatikus téli/nyári idõszámítás szerinti váltás Felhasználóbarát programozás Mennyi technika ilyen kis helyen. Minden beállítás könnyedén, akár egy csavarhúzóval elvégezhetõ a készülékeken Moduláris rendszer, hogy az Ön igényeihez a leginkább illeszkedjen Modulunként is 100% mûködés a rendszerfüggetlen funkciókkal 16 A terhelhetõség minden kapcsolókimeneten 230 V AC rendszer 16 modulig bõvíthetõ (64 csatorna) Potenciálmentes és fázisfüggetlen be- és kimenetek Vizes helyiség is beköthetõ, pl. fürdõszoba, az alap modulon és a 4 csatornás kiegészítõ modulon az I4 (L) és I4 (N) csatlakozási pontokkal Univerzális feszültség bemenet (8-48 V, AC/DC) az alapmodulon az idegen készülékek összekötéséhez Bármely világításkapcsoló-családdal kombinálható Minden modulhoz használhatók kapcsolók és nyomógombok egyaránt Széles funkcióválaszték, úgymint kapcsolás, pánik funkció, központi kikapcsolás, jelenlét szimuláció, különféle idõfunkciók, univerzális fényerõszabályozás, redõnyvezérlés és idõjárás érzékelés (szél, napfény, hõmérséklet, esõ) Az összes LUXOR készülék összekapcsolható 2 vezetékkel (100 m kábelhosszig) a COM interfészen keresztül Kapcsoló vagy nyomógomb vezetékhossz max. 100 m A készülékek végellenõrzése garanciát jelent a mindenkori helyes mûködésre LUXOR 412 idõjárás érzékelõ Az egyszerûen szerelhetõ idõjárás érzékelõ optimális védelmet kínál szél, esõ és fagy ellen Az integrált fényérzékelõ automatikus védelmet biztosít a tûzõ napfény ellen és alkonykapcsolóként is mûködik Leo Luxor 5

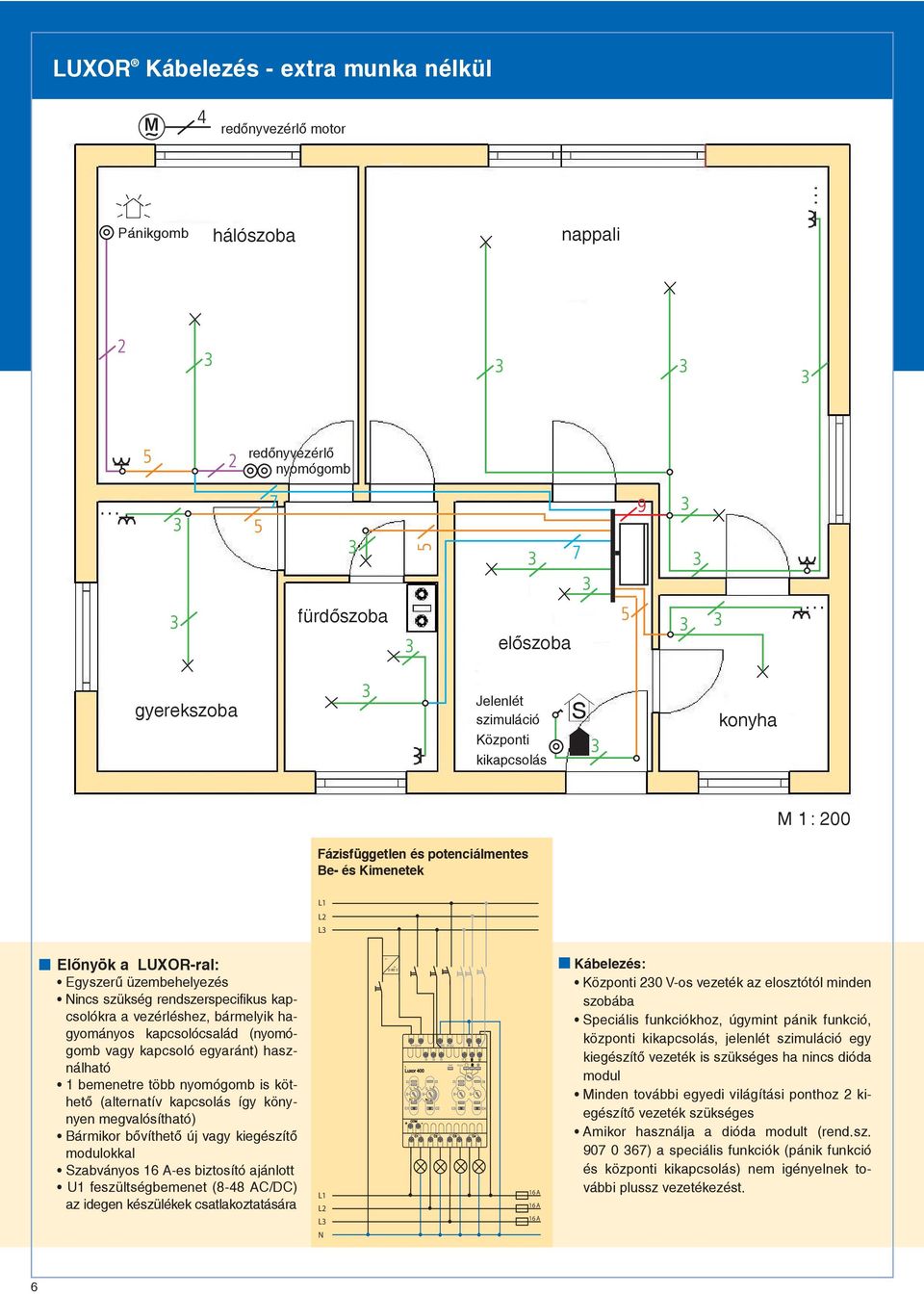

6 LUXOR Kábelezés - extra munka nélkül redõnyvezérlõ motor Pánikgomb hálószoba nappali redõnyvezérlõ nyomógomb fürdõszoba elõszoba gyerekszoba Jelenlét szimuláció Központi kikapcsolás konyha M 1 : 200 Fázisfüggetlen és potenciálmentes Be- és Kimenetek L1 L2 L3 Elõnyök a LUXOR-ral: Egyszerû üzembehelyezés Nincs szükség rendszerspecifikus kapcsolókra a vezérléshez, bármelyik hagyományos kapcsolócsalád (nyomógomb vagy kapcsoló egyaránt) használható 1 bemenetre több nyomógomb is köthetõ (alternatív kapcsolás így könynyen megvalósítható) Bármikor bõvíthetõ új vagy kiegészítõ modulokkal Szabványos 16 A-es biztosító ajánlott U1 feszültségbemenet (8-48 AC/DC) az idegen készülékek csatlakoztatására L1 L2 L3 N ~ ~ 0-48 V t 16 A 16 A 16 A Kábelezés: Központi 230 V-os vezeték az elosztótól minden szobába Speciális funkciókhoz, úgymint pánik funkció, központi kikapcsolás, jelenlét szimuláció egy kiegészítõ vezeték is szükséges ha nincs dióda modul Minden további egyedi világítási ponthoz 2 kiegészítõ vezeték szükséges Amikor használja a dióda modult (rend.sz ) a speciális funkciók (pánik funkció és központi kikapcsolás) nem igényelnek további plussz vezetékezést. 6

7 Bekötés Bemenet/kimenet csatlakozás és központi funkciók (pánik, központi KI, jelenlét szimuláló) 16 A N L KELET OST WEST NYUGAT T1 T2 T T3 T4 T TS LS D1D2 BW1 BW2 * G1 * = t t t SÜD DÉL világítás fényerõszabályozás redõny idõzített vezérlés árnyékolás * A diódamodul a különleges funkciókhoz szükséges (pánik, központi ki, jelenlét szimuláció) Csatlakoztatás FI reléhez Alkalmazás: Nedves helyiségekhez, pl.: fürdõszoba! Figyelem! Csak az I 4 (L) és I 4 (N) csatlakozókhoz csatlakoztassa a FI relét (lásd az ábrát). Az I 4 (N) csatlakozási pontot akár FI relével, akár anélkül alkalmazza, mindig kösse be! t FI (RCD) Használjon PZ1 csavarhúzót Potenciálmentes és fázisfüggetlen be- és kimenetek I 4 (L) I 4 (N) speciális csatlakozások FI reléhez vizes helyiségekben U1 egy univerzális feszültség bemenet (8-48V, AC/DC) idegen készülékek csatlakoztatására Kézi mûködtetés teszteléshez Az idõzítés egyszerûen, közvetlen a készülékrõl beállítható Minden készülék teljesen függetlenül mûködik a többitõl 7

8 Mûködési szint leírása Pánik funkció Központi kikapcsolás Jelenlét szimuláció Világít a LED, ha van jel. Nyomógomb (T)/kapcsoló(S) választó Viágít a LED, ha a relé bekapcsolt állapotban van. Csatorna BE/KI gomb a manuális kapcsoláshoz és a központi funkciók programozásához A újraindítható idõfunkció beállítása 1-15 percig, lekapcsolás figyelmeztetéssel és folyamatos világítással A lekapcsolás késleltetés funkció beállítása 1-20 percig, lekapcsolás figyelmeztetéssel és folyamatos világítással Kényelmi funkciók, egyszerûen és olcsón! Elsõ alkalommal kínálkozik a lehetõség arra, hogy elérhetõ áron szereljen luxust otthonában. A LUXOR lehetõséget nyújt a biztonság, komfort megteremtésére és energia megtakarításra minden háztulajdonosnak. Egészen mostanáig, ezek a vágyak csak nagyon drága berendezésekkel, eszközökkel voltak megvalósíthatóak. A LUXOR most mindezt kínálja, meglepõen kedvezõ áron. 8

9 LUXOR 400 alapmodul központi, komfort és biztonsági funkciókkal úgymint idõvezérlés, világításvezérlés, pánik, központi KI, jelenlét szimuláció LUXOR 400 LUXOR 400 funkciói: Modulárisan bõvíthetõ rendszer a megszokott komfort eléréséhez. A sínre pattintható modulok 2 vezetékkel csatlakoztathatók egymáshoz a COM interfészen keresztül. 16 modulig bõvíthetõ. A rendszer garantáltan mûködik egy-egy készülék meghibásodása esetén is. Potenciálmentes és fázisfüggetlen be- és kimenetek. Egyszerû beállítási lehetõség a készülékek elõlapján keresztül. alapmodul, 16 modulig bõvíthetõ 4 x 16 A kapcsoló kimenet Kézi kapcsolás LED-ek a be- és kimenetek állapotának kijelzésére Potméterek az idõfunkciók beállításához U1: univerzális feszültség bemenet (8-48 V AC/DC) az idegen készülékek csatlakoztatására I 4 (L) és I 4 (N) FI relé csatlakoztatásához, nedves helyiségekben 2 vezetékes COM interfész a többi készülékkel való kommunikációhoz Beállítható központi BE/KI kapcsolás és jelenlét szimuláció Nyomógomb/kapcsoló választási lehetõség csatornánként Technikai adatok: Mûködési fesz.: 230 V~, + 10 %/ - 15 % Hálózati frekvencia: 50 Hz Fogyasztás: kb. 4 VA Kapcsolható teljesítmény: 16 (6) A / 250 V~ Csatlakozó kábel típusa nyomógomb/kapcsoló esetén: 230 V-os normál kábel 100 m-ig 2 vezetékes csatlakozású COM interfész: tetszõleges vezeték keresztmetszet 100 méterig Megengedhetõ külsõ hõmérséklet: -10 C +50 C Védettségi osztály: Vezérlõ egység: II-es, EN szerint Védettségi típus: Vezérlõ egység: IP 20, EN szerint C1: Áramimpulzus vagy idõ funkció 1 15 perc, lekapcsolás figyelmeztetéssel/ újraindítható- és folyamatos funkció C2: Áramimpulzus vagy idõ funkció 1 20 perc, lekapcsolás figyelmeztetéssel/ lekapcsolási és folyamatos funkció C3: Áramimpulzus funkció C4: Áramimpulzus funkció alkalmas FI reléhez nedves helyiségekbe 71,8 65,1 59,6 Méretek Bekötõ kábelhossz: 100 m-ig, 230 V-os egy vagy több eres kábel (NYM kábel, NYIF, H05/H07 PVC vezeték) 90 45,1 Egység Rend. sz. LUXOR (Alapmodul) 9

10 LUXOR 404 és 402 kiegészítõ modulok LUXOR 404 LUXOR 402 Méretek Funkció: Modulárisan bõvíthetõ rendszer a megszokott komfort eléréséhez. A sínre pattintható modulok 2 vezetékkel csatlakoztathatók egymáshoz a COM interfészen keresztül. 16 modulig bõvíthetõ. A rendszer garantáltan mûködik egy-egy készülék meghibásodása esetén is. Potenciálmentes és fázisfüggetlen be- és kimenetek. Egyszerû beállítási lehetõség a készülékek elõlapján keresztül. LUXOR csatornás kiegészítõ modul 4 x 16 A kapcsoló kimenet Kézi kapcsolás LED-ek a visszajelzéshez Idõzíthetõ funkciók C1, C2 csatornánál I 4 (N) és I 4 (L) FI relé csatlakoztatáshoz, nedves helyiségekbe Potenciálmentes és fázisfüggetlen be- és kimenetek LUXOR csatornás kiegészítõ modul 2 x 16 A kapcsoló kimenet Kézi kapcsolás LED-ek visszajelzéshez Választás nyomógomb/kapcsoló Nyomógomb/kapcsoló választási lehetõség Potenciálmentes és fázisfüggetlen be- és kimenetek Technikai adatok: Mûködési fesz.: 230 V~, + 10 %/- 15 % Hálózati frekvencia: 50 Hz Fogyasztás: kb. 4 VA Kapcsolható teljesítmény: 16 (6) A / 250 V~ Csatlakozó kábel típusa nyomógomb/kapcsoló esetén: 230 V-os normál kábel 100 m-ig 2 vezetékes csatlakozású COM interfész: tetszõleges vezeték keresztmetszet 100 méterig Megengedhetõ külsõ hõmérséklet: -10 C +50 C Védettségi osztály: Vezérlõ egység: II-es, EN szerint Védettségi típus: Vezérlõ egység: IP 20, EN szerint C1: Áramimpulzus vagy idõ funkció (LUXOR 402 csak áramimpulzus) 1 15 perc, lekapcsolás figyelmeztetéssel/ újraindítható és folyamatos funkció C2: Áramimpulzus vagy idõ funkció (LUXOR 402 csak áramimpulzus) 1 20 perc, lekapcsolás figyelmeztetéssel/ lekapcsolási és folyamatos funkció C3: Áramimpulzus funkció (csak LUXOR 404) 71,8 65,1 59,6 44,8 65,1 59,6 C4: Áramimpulzus funkció (csak LUXOR 404) 90 45, ,1 Egység Rend. sz. LUXOR (4 csatornás kiegészítõ modul) LUXOR (2 csatornás kiegészítõ modul) 10

11 LUXOR 405 Fényerõszabályzó modul LUXOR 405 DMB 2 LUXOR 405 funkciói: 2 csatornás fényerõszabályzó modul. A LUXOR 405 modul egy univerzális dimmer többféle terheléshez. Alkalmas hagyományos és elektronikus transzformátorokhoz is. 2 csatornás univerzális dimmer 300 W/VA, vagy 1 csatornás univerzális dimmer 500 W/VA Bármennyi nyomógomb csatlakoztatható a kívánt bemenetekhez Kiválasztó programok P1 - P4 a dimmelési viselkedés beállításához P1: Nyomógombbal, a lekapcsolási érték mentése nélkül P2: Nyomógombbal, a lekapcsolási érték tárolásával P3: Lépcsõház funkció P4: Biztonsági világítás funkció Kézi kapcsolás és LED-ek a visszajelzéshez Egy további bemenet minden csatornához mozgásérzékelõk részére Túlterhelés jelzés CLEAR gomb hiba esetén a reseteléshez Bemenet 3 világítási kép elõhívásához Teljesítménykiegészítõ (DMB 2): 2 csatornás teljesítménykiegészítõ 2 x 600 VA/1 x VA Technikai adatok: Mûködési fesz.: 230 V~, + 10 %/- 15 % Hálózati frekvencia: 50 Hz Fogyasztás: kb. 5 VA Kapcsolható teljesítmény: 2 x 300 VA vagy 1 x 500 W/VA Csatlakozó kábel típusa nyomógomb/kapcsoló esetén: 230 V-os normál kábel 100 m-ig 2 vezetékes csatlakozású COM interfész: tetszõleges vezeték keresztmetszet 100 méterig Megengedhetõ külsõ hõmérséklet: -10 C +50 C Védettségi osztály: Vezérlõ egység: II-es, EN szerint Védettségi típus: Vezérlõ egység: IP 20, EN szerint C1: Univerzális dimmer 300 W/VA C2: Univerzális dimmer 300 W/VA Csak C1 bekötése esetén 500 W/VA Méretek 71,8 65,1 59, ,1 Egység Rend. sz. LUXOR (Fényerõszabályzó modul) DMB (teljesítmény kiegészítõk) 11

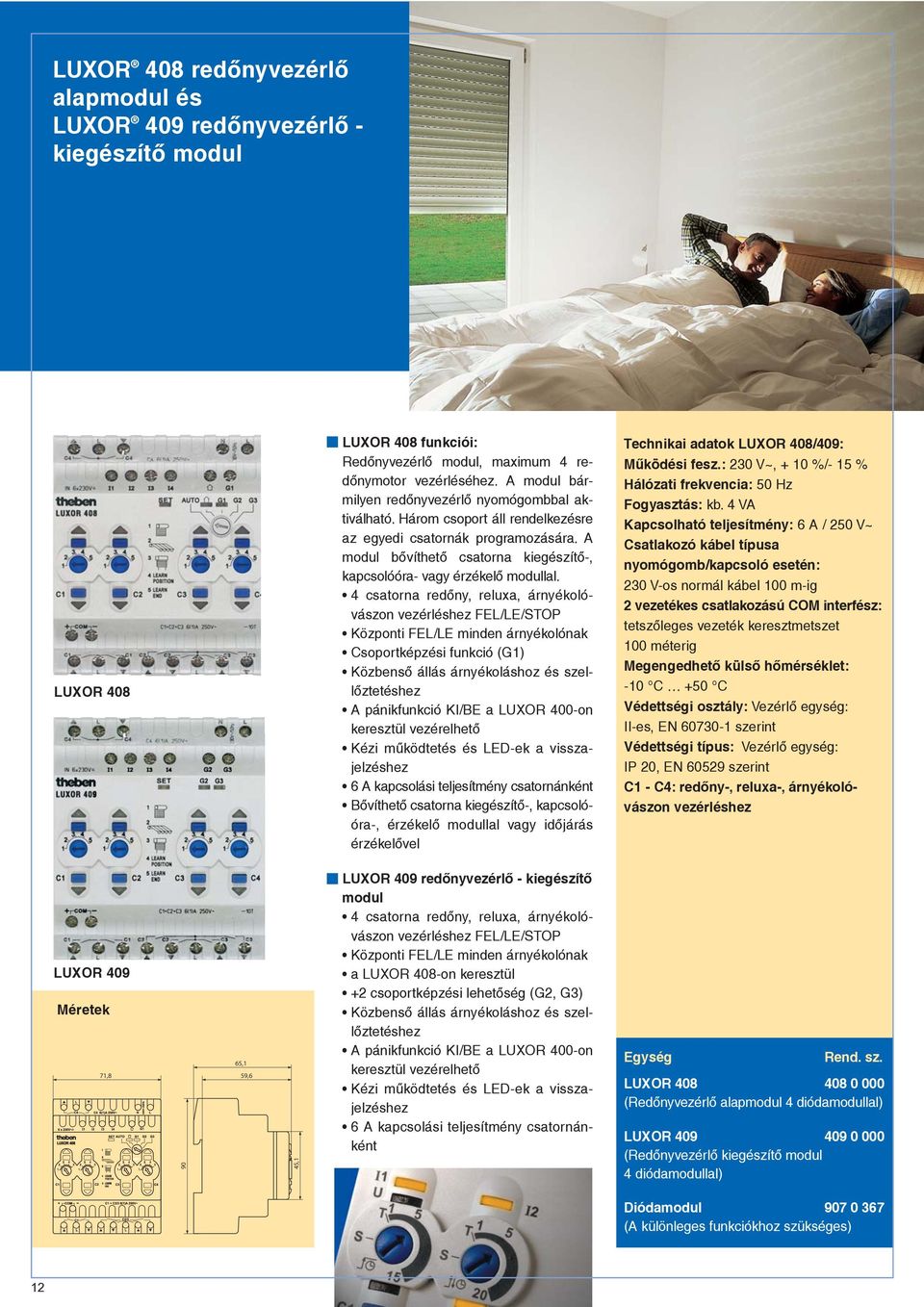

12 LUXOR 408 redõnyvezérlõ alapmodul és LUXOR 409 redõnyvezérlõ - kiegészítõ modul LUXOR 408 LUXOR 408 funkciói: Redõnyvezérlõ modul, maximum 4 redõnymotor vezérléséhez. A modul bármilyen redõnyvezérlõ nyomógombbal aktiválható. Három csoport áll rendelkezésre az egyedi csatornák programozására. A modul bõvíthetõ csatorna kiegészítõ-, kapcsolóóra- vagy érzékelõ modullal. 4 csatorna redõny, reluxa, árnyékolóvászon vezérléshez FEL/LE/STOP Központi FEL/LE minden árnyékolónak Csoportképzési funkció (G1) Közbensõ állás árnyékoláshoz és szellõztetéshez A pánikfunkció KI/BE a LUXOR 400-on keresztül vezérelhetõ Kézi mûködtetés és LED-ek a visszajelzéshez 6 A kapcsolási teljesítmény csatornánként Bõvíthetõ csatorna kiegészítõ-, kapcsolóóra-, érzékelõ modullal vagy idõjárás érzékelõvel Technikai adatok LUXOR 408/409: Mûködési fesz.: 230 V~, + 10 %/- 15 % Hálózati frekvencia: 50 Hz Fogyasztás: kb. 4 VA Kapcsolható teljesítmény: 6 A / 250 V~ Csatlakozó kábel típusa nyomógomb/kapcsoló esetén: 230 V-os normál kábel 100 m-ig 2 vezetékes csatlakozású COM interfész: tetszõleges vezeték keresztmetszet 100 méterig Megengedhetõ külsõ hõmérséklet: -10 C +50 C Védettségi osztály: Vezérlõ egység: II-es, EN szerint Védettségi típus: Vezérlõ egység: IP 20, EN szerint C1 - C4: redõny-, reluxa-, árnyékolóvászon vezérléshez LUXOR 409 Méretek 71, ,1 59,6 45,1 LUXOR 409 redõnyvezérlõ - kiegészítõ modul 4 csatorna redõny, reluxa, árnyékolóvászon vezérléshez FEL/LE/STOP Központi FEL/LE minden árnyékolónak a LUXOR 408-on keresztül +2 csoportképzési lehetõség (G2, G3) Közbensõ állás árnyékoláshoz és szellõztetéshez A pánikfunkció KI/BE a LUXOR 400-on keresztül vezérelhetõ Kézi mûködtetés és LED-ek a visszajelzéshez 6 A kapcsolási teljesítmény csatornánként Egység Rend. sz. LUXOR (Redõnyvezérlõ alapmodul 4 diódamodullal) LUXOR (Redõnyvezérlõ kiegészítõ modul 4 diódamodullal) Diódamodul (A különleges funkciókhoz szükséges) 12

13 LUXOR 411 Érzékelõ modul kültéri fényérzékelõkkel és szélérzékelõvel LUXOR 411 Új Fényérzékelõ LUXOR 413 (szélérzékelõ) LUXOR max. 3 fényérzékelõ + szélérzékelõ A redõnyök, reluxák és árnyékolóvásznak megvilágítástól függõ vezérlése, mint pl. a kültéri világítás automatikus be ill. kikapcsolása 3 árnyékolócsoport pl. 3 különbözõ homlokzati fényérzékelõvel vezérelhetõ és automatikusan egy elõre definiált pozícióba mozgatható (0 100 %). Egy homlokzatra mindig csak egy fényérzékelõ telepítése szükséges. Szükség esetén akár három, falitartóra szerelhetõ fényérzékelõ kapcsolható. A Luxor rendszerben az automatikus világítás vezérlésrõl egy Lux beállítási tartománnyal rendelkezõ alkonykapcsoló csatorna gondoskodik, amelylyel pl. a lépcsõház- vagy a házszámvilágítás felkapcsolható. A szélsebesség figyelemmel követésével a LUXOR 413 szélérzékelõ az árnyékolókat még a károsodás elõtt biztonságos pozícióba mozgatja. A LUXOR 411-es érzékelõ modulhoz a szél- és idõjárás érzékelõ késõbb is csatlakoztatható. A LUXOR 413-as szélérzékelõhöz tápegység (Rend. sz.: ) szükséges. Technikai adatok LUXOR 408: Mûködési fesz.: 230 V~, +10 %/ 15 % Hálózati frekvencia: 50 Hz Fogyasztás: 6,5 VA Bemenetek: 3 fényérzékelõ és 1 szélérzékelõ (LUXOR 413) vagy: idõjárás érzékelõ és 2 fényérzékelõ Szélsebesség: 2 20 m/s Világossági tartomány: 3 csatorna: Lux (Fényerõsség) 1 csatorna: Lux (alkonyérték) 2 vezetékes csatlakozású COM interfész: tetszõleges vezetékkeresztmetszet 100 méterig Megengedhetõ környezeti hõmérséklet: Vezérlõegység: 10 C +50 C Idõjárás érzékelõ: 0 C +50 C Védettségi osztály: vezérlõegység: II EN szerint az elõírtaknak megfelelõ szerelés mellett Védettségi típus: vezérlõegység: IP 20, EN szerint fényérzékelõ: IP54 szélérzékelõ: IP43 Méretek L N Egység Rend. sz. LUXOR 411 (Érzékelõ modul) Fényérzékelõ (max. 4) LUXOR 413 (Szélérzékelõ) Tápegység (4 modul széles)

14 LUXOR 412 Idõjárás érzékelõ a LUXOR 411 Érzékelõ modullal kombinálva kényelmesen és megbízhatóan vezérli redõnyeit, reluxáit és árnyékolóvásznait LUXOR 412 LUXOR 411 Új Új LUXOR LUXOR 411 Komplett rendszer az árnyékolók biztos vezérléséért. Az idõjárás érzékelõ megbízhatóan véd és egy kézben tartja a vezérlést, az információkat pedig megosztja a Luxor rendszer redõnyvezérlõ egységének egyes csatornái között, a teendõk szerint. Például a reluxa lamelláit folyamatosan olyan pozícióba állítja, amilyet a nap állása szükségessé tesz. Egy elõre beállított fényértéknél az árnyékolók automatikusan az elõre definiált pozícióba állnak (0 100 %). Opcionálisan felszerelhetõ két további fényérzékelõ is. Segítségével összesen 3 árnyékoló csoport vezérelhetõ egymástól függetlenül pl. 3 különbözõ homlokzaton. A külsõ hõmérséklet érzékelõ +5 C-ra történõ állításával megvédhetõk az árnyékolók a fagykároktól. A szélsebességtõl függõen az árnyékolók biztonságos pozícióba állíthatók, mielõtt kár keletkezne bennük. Alkonyatkor automatikusan az árnyékolók leengedhetõk, a külsõ-, a bejárati- és a házszám világítás pedig felkapcsolható. Technikai adatok: Üzemi feszültség: 230 V~ +10 %/ 15 % Hálózati frekvencia: 50 Hz Fogyasztás: 6,5 VA Bemenetek: idõjárás érzékelõ csatlakoztatható mint pl. szél, esõ, hõmérséklet, fényérzékelés (LUXOR 412) Kiegészítõ: 2 fényérzékelõ Világosságtartomány: max. 3 csatornával: Lux (fényerõsség) 1 csatornával: Lux (alkonyérték) Szélsebesség: 2 20 m/s Hõmérséklettartomány: 0 C +60 C 2 vezetékes csatlakozású COM interfész: tetszõleges vezetékkeresztmetszet 100 méterig Megengedhetõ környezeti hõmérséklet: Vezérlõegység: 10 C +50 C Idõjárás érzékelõ: 0 C +50 C Védettségi osztály: vezérlõegység: II EN szerint az elõírtaknak megfelelõ szerelés mellett Védettségi típus: vezérlõegység: IP 20, EN szerint Érzékelõk: IP 54 Méretek LUXOR 412: Bekötési rajz NYUGAT KELET L N DÉL Egység Rend-sz. LUXOR 412 (Idõjárás érzékelõ) LUXOR 411 (Érzékelõ modul) Fényérzékelõ Rögzítõlap (LUXOR 412-höz)

15 LUXOR 414 Kapcsolóóra modul 8 csatornás idõvezérlés asztrofunkciókkal, felhasználóbarát programozással LUXOR 414 Méretek 44,85 Új 65,11 59,61 LUXOR 414 funkciói: 8 csatornás kapcsolóóra modul, a Luxor rendszer tetszõleges kimeneteinek vezérléséhez. A kapcsoló órával hajthatók végre napi, heti és idõzített programok, valamint rendelkezik asztrofunkcióval a napkeltéhez és a napnyugtához igazítva a kapcsolást. A redõny, reluxa és árnyékolóvászon vezérlés teljesen automatikussá tehetõ tetszõleges idõpontban és tetszõleges pozícióba. A sötétség beálltával a bejárati vagy akár az egész ház körüli világítás az asztro program segítségével automatikusan felkapcsolódik. A világítás idõzített esti kapcsolása pedig az energia takarékosságot segíti elõ. 8 csatorna napi, heti vagy asztronomikus programmal 128 szabad programhely az idõzített kapcsolásokhoz és 732 elõre programozott asztronómiai idõpont Gyors üzembehelyezés a négy választható programmal pl. családoknak, egyedülállóknak, ipari alkalmazásokhoz stb. A kapcsolóóra csatornái a választókapcsoló segítségével egyedileg összerendelhetõk a kimenetekkel Az árnyékolók pozícionálása százalékértékben 0 100%-ig lehetséges Automatikus és kézi beállítási lehetõség Asztronomikus naptár az árnyékolók idõeltolódás szerinti vezérléséhez Offset ± 120 min Automatikus téli/nyári idõszámítás szerinti váltás Felhasználóbarát programozás Technikai adatok: Üzemi feszültség: 230 V~, +10 %/ 15 % Hálózati frekvencia: 50 Hz Fogyasztás: ca. 1,5 VA 2 vezetékes csatlakozású COM interfész: 100 méterig Memóriahelyek száma: 128 Tartalékjárat: 5 óra Megengedhetõ környezeti hõmérséklet: 10 C +50 C Védettségi osztály: vezérlõegység: II EN szerint az elõírtaknak megfelelõ szerelés mellett Védettségi típus: vezérlõegység: IP 20, EN szerint Bekötési rajz L N 90 45,1 Egység Rend.sz. LUXOR (Kapcsolóóra modul) 15
