1 4c Csapadékvíz-hasznosító rendszerek, grau szikkasztók és kis víztisztító berendezések strich 2006 C s a p a d é k v í z h a s z n o s í t á s S z i k k a s z t á s I v ó v í z t a r t á l y o k S z e n n y v í z g y j t Õ k é s t i s z t í t ó k

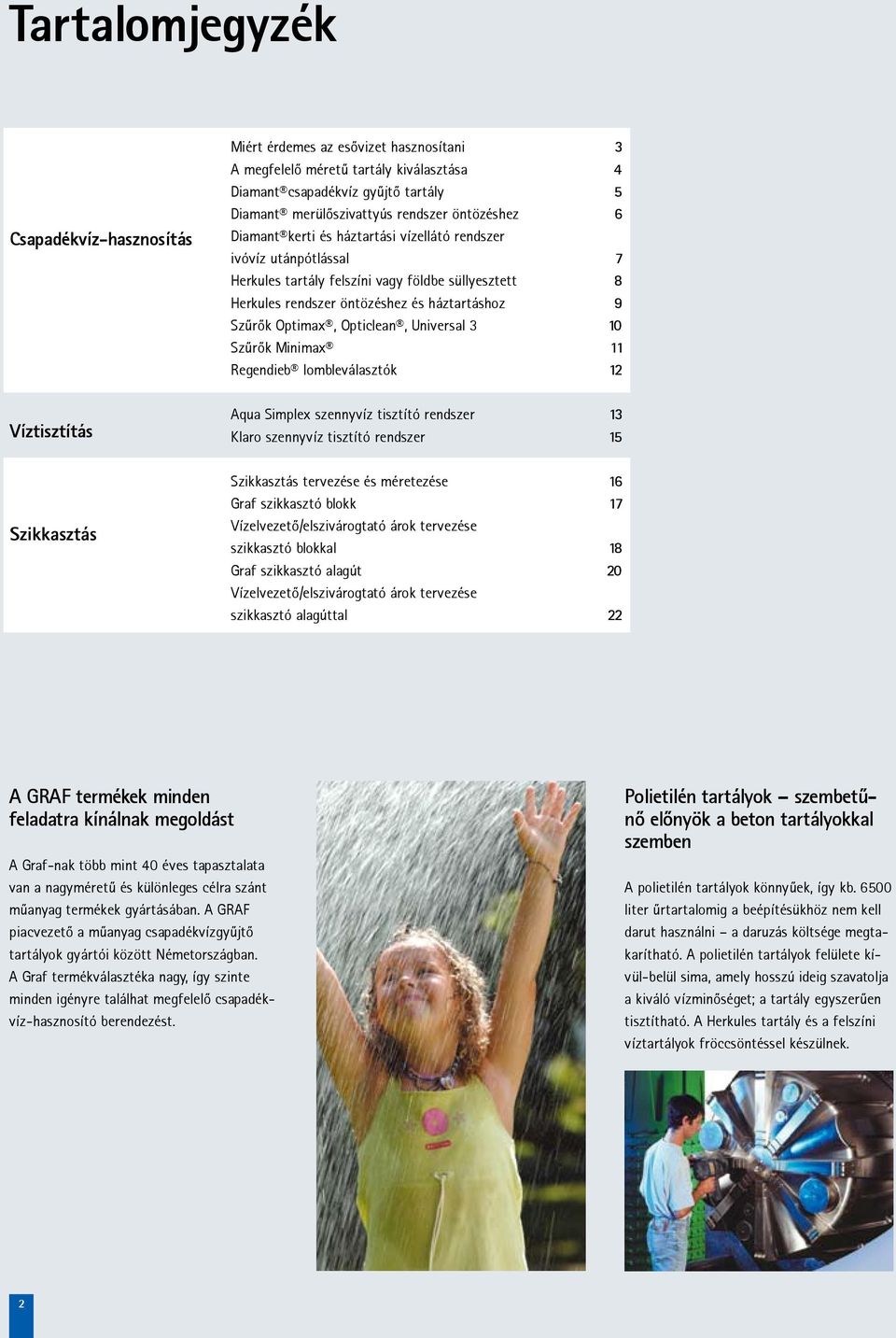

2 Tartalomjegyzék Csapadékvíz-hasznosítás Miért érdemes az esõvizet hasznosítani A megfelelõ méret tartály kiválasztása Diamant csapadékvíz gyjtõ tartály Diamant merülõszivattyús rendszer öntözéshez Diamant kerti és háztartási vízellátó rendszer ivóvíz utánpótlással Herkules tartály felszíni vagy földbe süllyesztett Herkules rendszer öntözéshez és háztartáshoz Szrõk Optimax, Opticlean, Universal 3 Szrõk Minimax Regendieb lombleválasztók Víztisztítás Aqua Simplex szennyvíz tisztító rendszer Klaro szennyvíz tisztító rendszer Szikkasztás Szikkasztás tervezése és méretezése Graf szikkasztó blokk Vízelvezetõ/elszivárogtató árok tervezése szikkasztó blokkal Graf szikkasztó alagút Vízelvezetõ/elszivárogtató árok tervezése szikkasztó alagúttal A GRAF termékek minden feladatra kínálnak megoldást A Graf-nak több mint 40 éves tapasztalata van a nagyméret és különleges célra szánt manyag termékek gyártásában. A GRAF piacvezetõ a manyag csapadékvízgyjtõ tartályok gyártói között Németországban. A Graf termékválasztéka nagy, így szinte minden igényre találhat megfelelõ csapadékvíz-hasznosító berendezést. Polietilén tartályok szembetnõ elõnyök a beton tartályokkal szemben A polietilén tartályok könnyek, így kb liter rtartalomig a beépítésükhöz nem kell darut használni a daruzás költsége megtakarítható. A polietilén tartályok felülete kívül-belül sima, amely hosszú ideig szavatolja a kiváló vízminõséget; a tartály egyszeren tisztítható. A Herkules tartály és a felszíni víztartályok fröccsöntéssel készülnek.

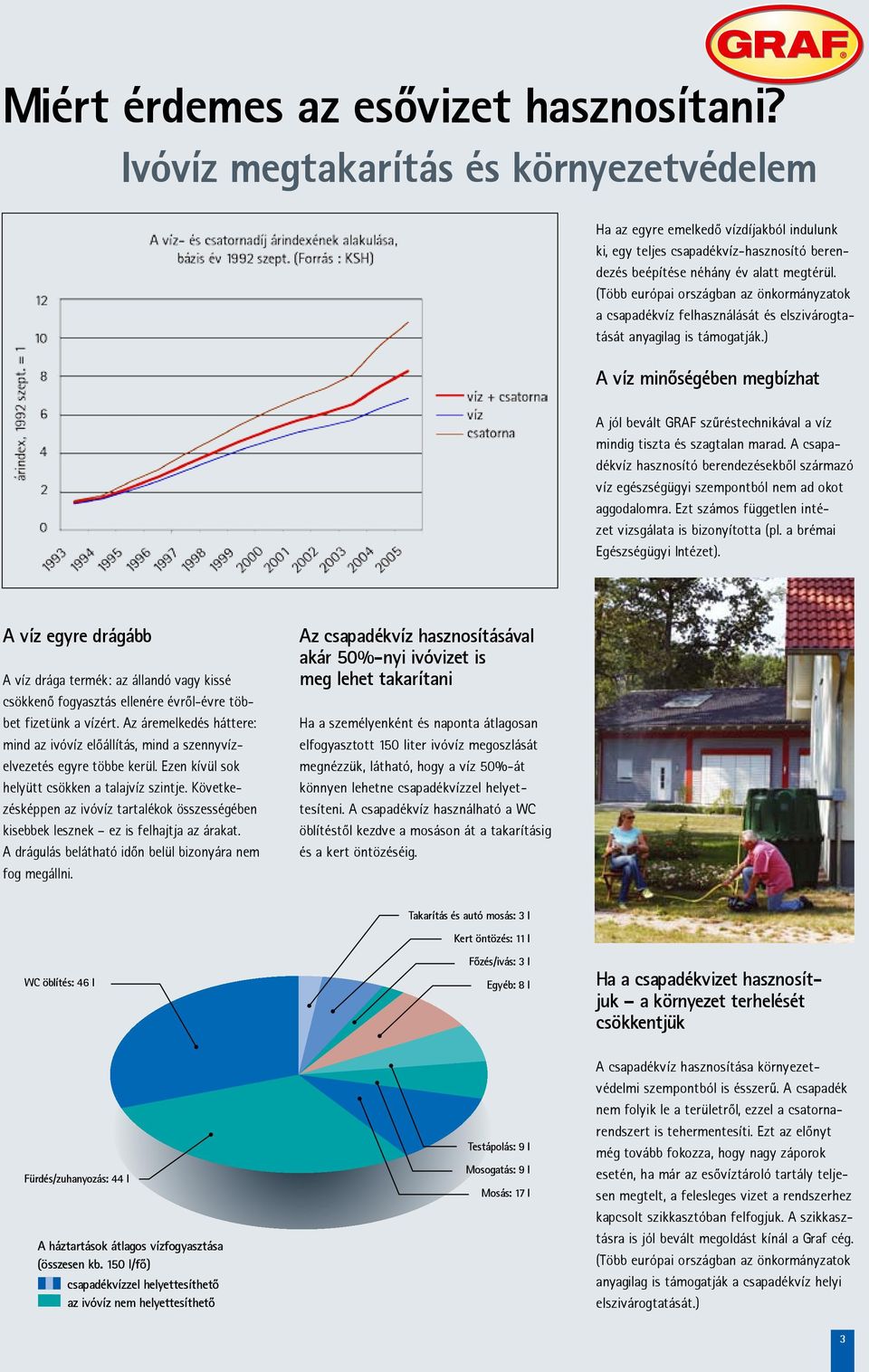

3 4c Miért érdemes az esõvizet hasznosítani? Ivóvíz megtakarítás és környezetvédelem gra Ha az egyre emelkedõ vízdíjakból indulunk ki, egy teljes csapadékvíz-hasznosító berendezés beépítése néhány év alatt megtérül. (Több európai országban az önkormányzatok a csapadékvíz felhasználását és elszivárogtatását anyagilag is támogatják.) stri A víz minõségében megbízhat A jól bevált GRAF szréstechnikával a víz mindig tiszta és szagtalan marad. A csapadékvíz hasznosító berendezésekbõl származó víz egészségügyi szempontból nem ad okot aggodalomra. Ezt számos független intézet vizsgálata is bizonyította (pl. a brémai Egészségügyi Intézet). A víz egyre drágább A víz drága termék: az állandó vagy kissé csökkenõ fogyasztás ellenére évrõl-évre többet fizetünk a vízért. Az áremelkedés háttere: mind az ivóvíz elõállítás, mind a szennyvízelvezetés egyre többe kerül. Ezen kívül sok helyütt csökken a talajvíz szintje. Következésképpen az ivóvíz tartalékok összességében kisebbek lesznek ez is felhajtja az árakat. A drágulás belátható idõn belül bizonyára nem fog megállni. Az csapadékvíz hasznosításával akár 50%-nyi ivóvizet is meg lehet takarítani Ha a személyenként és naponta átlagosan elfogyasztott 150 liter ivóvíz megoszlását megnézzük, látható, hogy a víz 50%-át könnyen lehetne csapadékvízzel helyettesíteni. A csapadékvíz használható a WC öblítéstõl kezdve a mosáson át a takarításig és a kert öntözéséig. WC öblítés: 46 l Takarítás és autó mosás: 3 l Kert öntözés: 11 l Fõzés/ivás: 3 l Egyéb: 8 l Ha a csapadékvizet hasznosítjuk a környezet terhelését csökkentjük Fürdés/zuhanyozás: 44 l A háztartások átlagos vízfogyasztása (összesen kb. 150 l/fõ) csapadékvízzel helyettesíthetõ az ivóvíz nem helyettesíthetõ Testápolás: 9 l Mosogatás: 9 l Mosás: 17 l A csapadékvíz hasznosítása környezetvédelmi szempontból is ésszer. A csapadék nem folyik le a területrõl, ezzel a csatornarendszert is tehermentesíti. Ezt az elõnyt még tovább fokozza, hogy nagy záporok esetén, ha már az esõvíztároló tartály teljesen megtelt, a felesleges vizet a rendszerhez kapcsolt szikkasztóban felfogjuk. A szikkasztásra is jól bevált megoldást kínál a Graf cég. (Több európai országban az önkormányzatok anyagilag is támogatják a csapadékvíz helyi elszivárogtatását.)

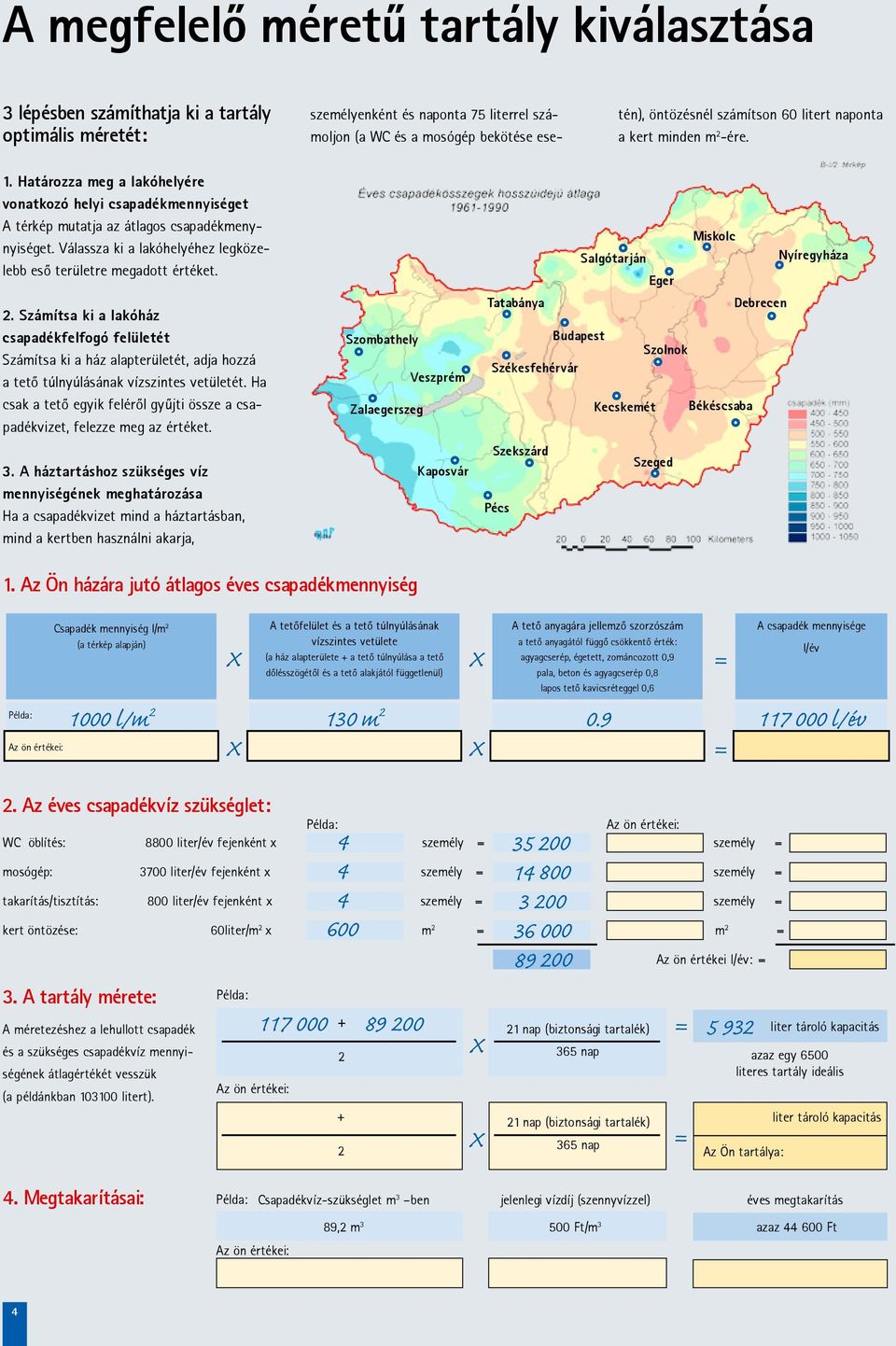

4 A megfelelõ méret tartály kiválasztása 3 lépésben számíthatja ki a tartály optimális méretét: személyenként és naponta 75 literrel számoljon (a WC és a mosógép bekötése esetén), öntözésnél számítson 60 litert naponta a kert minden m 2 -ére. 1. Határozza meg a lakóhelyére vonatkozó helyi csapadékmennyiséget A térkép mutatja az átlagos csapadékmenynyiséget. Válassza ki a lakóhelyéhez legközelebb esõ területre megadott értéket. 2. Számítsa ki a lakóház csapadékfelfogó felületét Számítsa ki a ház alapterületét, adja hozzá a tetõ túlnyúlásának vízszintes vetületét. Ha csak a tetõ egyik felérõl gyjti össze a csapadékvizet, felezze meg az értéket. 3. A háztartáshoz szükséges víz mennyiségének meghatározása Ha a csapadékvizet mind a háztartásban, mind a kertben használni akarja, Szombathely Veszprém Zalaegerszeg Kaposvár Miskolc Salgótarján Nyíregyháza Eger Tatabánya Debrecen Budapest Szolnok Székesfehérvár Kecskemét Békéscsaba Szekszárd Szeged Pécs 1. Az Ön házára jutó átlagos éves csapadékmennyiség Példa: Az ön értékei: Csapadék mennyiség l/m 2 (a térkép alapján) X A tetõfelület és a tetõ túlnyúlásának vízszintes vetülete (a ház alapterülete + a tetõ túlnyúlása a tetõ dõlésszögétõl és a tetõ alakjától függetlenül) X A tetõ anyagára jellemzõ szorzószám a tetõ anyagától függõ csökkentõ érték: agyagcserép, égetett, zománcozott 0,9 pala, beton és agyagcserép 0,8 lapos tetõ kavicsréteggel 0,6 = A csapadék mennyisége l/év 1000 l/m m l/év X X = 2. Az éves csapadékvíz szükséglet: Példa: Az ön értékei: WC öblítés: 8800 liter/év fejenként x személy = személy = 3. A tartály mérete: A méretezéshez a lehullott csapadék és a szükséges csapadékvíz mennyiségének átlagértékét vesszük (a példánkban litert) mosógép: 3700 liter/év fejenként x személy = személy = takarítás/tisztítás: 800 liter/év fejenként x személy = személy = kert öntözése: 60liter/m 2 x m 2 = m 2 = Példa: nap (biztonsági tartalék) = liter tároló kapacitás X nap azaz egy 6500 literes tartály ideális Az ön értékei: + 21 nap (biztonsági tartalék) X nap = Az ön értékei l/év: = Az Ön tartálya: liter tároló kapacitás 4. Megtakarításai: Példa: Csapadékvíz-szükséglet m 3 ben jelenlegi vízdíj (szennyvízzel) éves megtakarítás Az ön értékei: 89,2 m Ft/m 3 azaz Ft

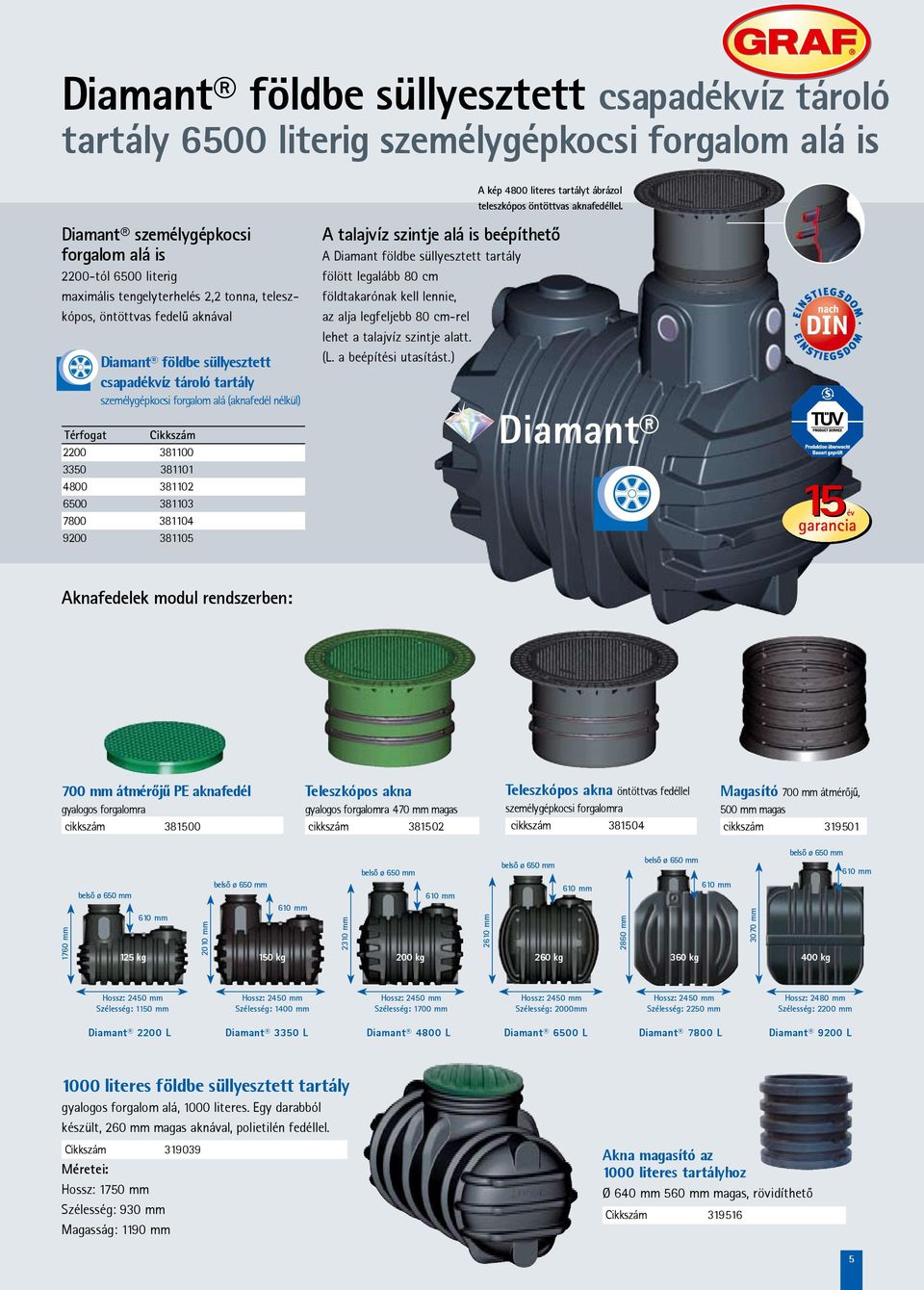

5 4c Diamant földbe süllyesztett csapadékvíz tároló tartály 6500 literig személygépkocsi forgalom alá is gra A kép 4800 literes tartályt ábrázol teleszkópos öntöttvas aknafedéllel. Diamant személygépkocsi forgalom alá is 2200-tól 6500 literig maximális tengelyterhelés 2,2 tonna, teleszkópos, öntöttvas fedel aknával Diamant földbe süllyesztett csapadékvíz tároló tartály személygépkocsi forgalom alá (aknafedél nélkül) Térfogat Cikkszám A talajvíz szintje alá is beépíthetõ A Diamant földbe süllyesztett tartály fölött legalább 80 cm földtakarónak kell lennie, az alja legfeljebb 80 cm-rel lehet a talajvíz szintje alatt. (L. a beépítési utasítást.) Diamant 15 év garancia stri Aknafedelek modul rendszerben: 700 mm átmérõj PE aknafedél gyalogos forgalomra cikkszám Teleszkópos akna gyalogos forgalomra 470 mm magas cikkszám Teleszkópos akna öntöttvas fedéllel személygépkocsi forgalomra cikkszám Magasító 700 mm átmérõj, 500 mm magas cikkszám mm belsõ ø 650 mm 125 kg 610 mm 2010 mm belsõ ø 650 mm 610 mm 150 kg 2310 mm belsõ ø 650 mm 200 kg 610 mm 2610 mm belsõ ø 650 mm 260 kg 610 mm 2860 mm belsõ ø 650 mm 360 kg 610 mm 3070 mm belsõ ø 650 mm 400 kg 610 mm Hossz: 2450 mm Szélesség: 1150 mm Hossz: 2450 mm Szélesség: 1400 mm Hossz: 2450 mm Szélesség: 1700 mm Hossz: 2450 mm Szélesség: 2000mm Hossz: 2450 mm Szélesség: 2250 mm Hossz: 2480 mm Szélesség: 2200 mm Diamant 2200 L Diamant 3350 L Diamant 4800 L Diamant 6500 L Diamant 7800 L Diamant 9200 L 1000 literes földbe süllyesztett tartály gyalogos forgalom alá, 1000 literes. Egy darabból készült, 260 mm magas aknával, polietilén fedéllel. Cikkszám Méretei: Hossz: 1750 mm Szélesség: 930 mm Magasság: 1190 mm Akna magasító az 1000 literes tartályhoz Ø 640 mm 560 mm magas, rövidíthetõ Cikkszám

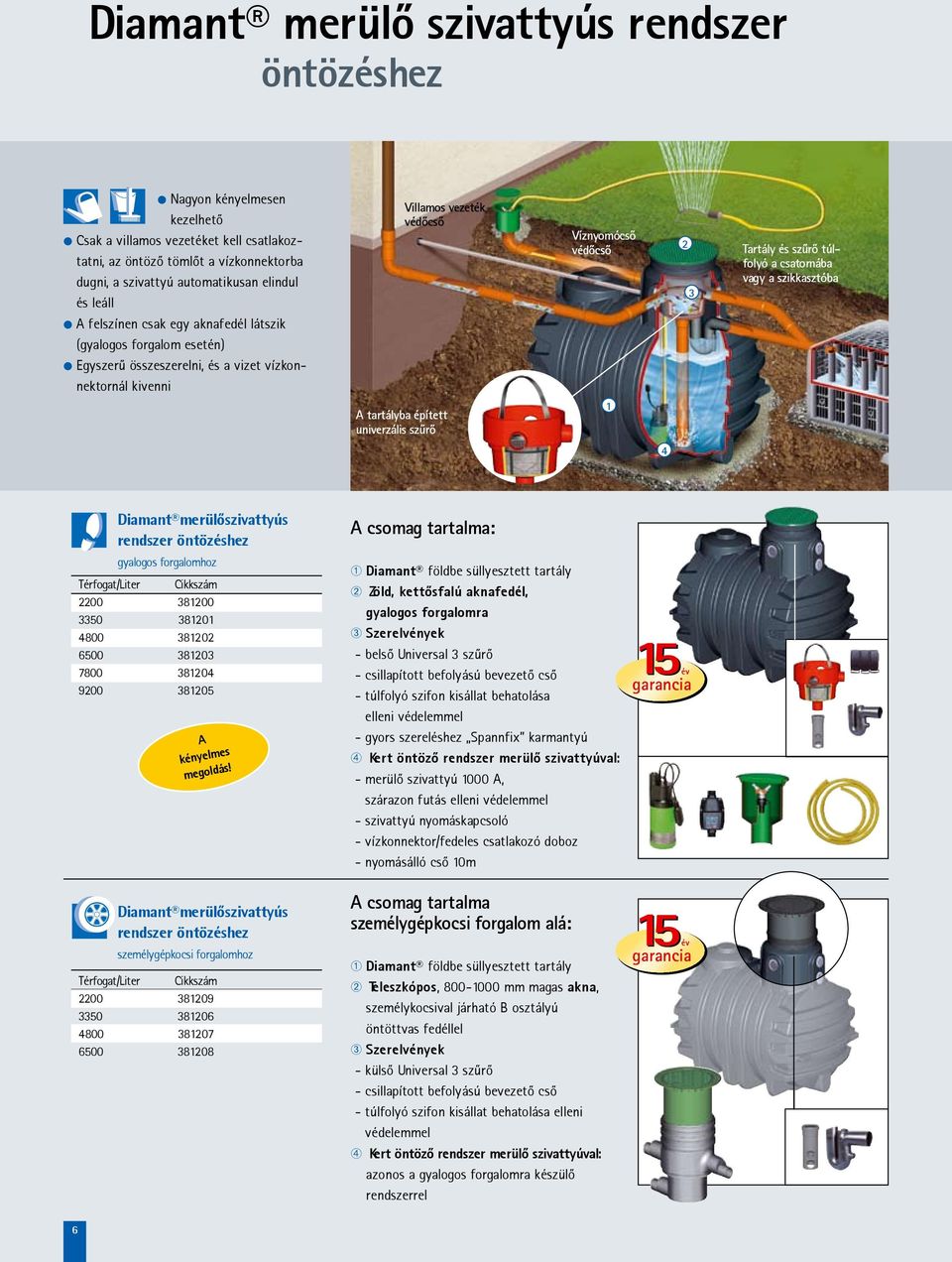

6 Diamant merülõ szivattyús rendszer öntözéshez Nagyon kényelmesen kezelhetõ Csak a villamos vezetéket kell csatlakoztatni, az öntözõ tömlõt a vízkonnektorba dugni, a szivattyú automatikusan elindul és leáll A felszínen csak egy aknafedél látszik (gyalogos forgalom esetén) Egyszer összeszerelni, és a vizet vízkonnektornál kivenni Villamos vezeték védõcsõ A tartályba épített univerzális szrõ Víznyomócsõ védõcsõ Tartály és szrõ túlfolyó a csatornába vagy a szikkasztóba 4 Diamant merülôszivattyús rendszer öntözéshez gyalogos forgalomhoz Térfogat/Liter Cikkszám A kényelmes megoldás! Diamant merülôszivattyús rendszer öntözéshez személygépkocsi forgalomhoz Térfogat/Liter Cikkszám A csomag tartalma: ➀ Diamant földbe süllyesztett tartály ➁ Zöld, kettõsfalú aknafedél, gyalogos forgalomra ➂ Szerelvények - belsõ Universal 3 szrõ - csillapított befolyású bevezetõ csõ - túlfolyó szifon kisállat behatolása elleni védelemmel - gyors szereléshez Spannfix karmantyú ➃ Kert öntözõ rendszer merülõ szivattyúval: - merülõ szivattyú 1000 A, szárazon futás elleni védelemmel - szivattyú nyomáskapcsoló - vízkonnektor/fedeles csatlakozó doboz - nyomásálló csõ 10m A csomag tartalma személygépkocsi forgalom alá: ➀ Diamant földbe süllyesztett tartály ➁ Teleszkópos, mm magas akna, személykocsival járható B osztályú öntöttvas fedéllel ➂ szerelvények - külsõ Universal 3 szrõ - csillapított befolyású bevezetõ csõ - túlfolyó szifon kisállat behatolása elleni védelemmel ➃ Kert öntözõ rendszer merülõ szivattyúval: azonos a gyalogos forgalomra készülõ rendszerrel 15 év garancia 15 év garancia

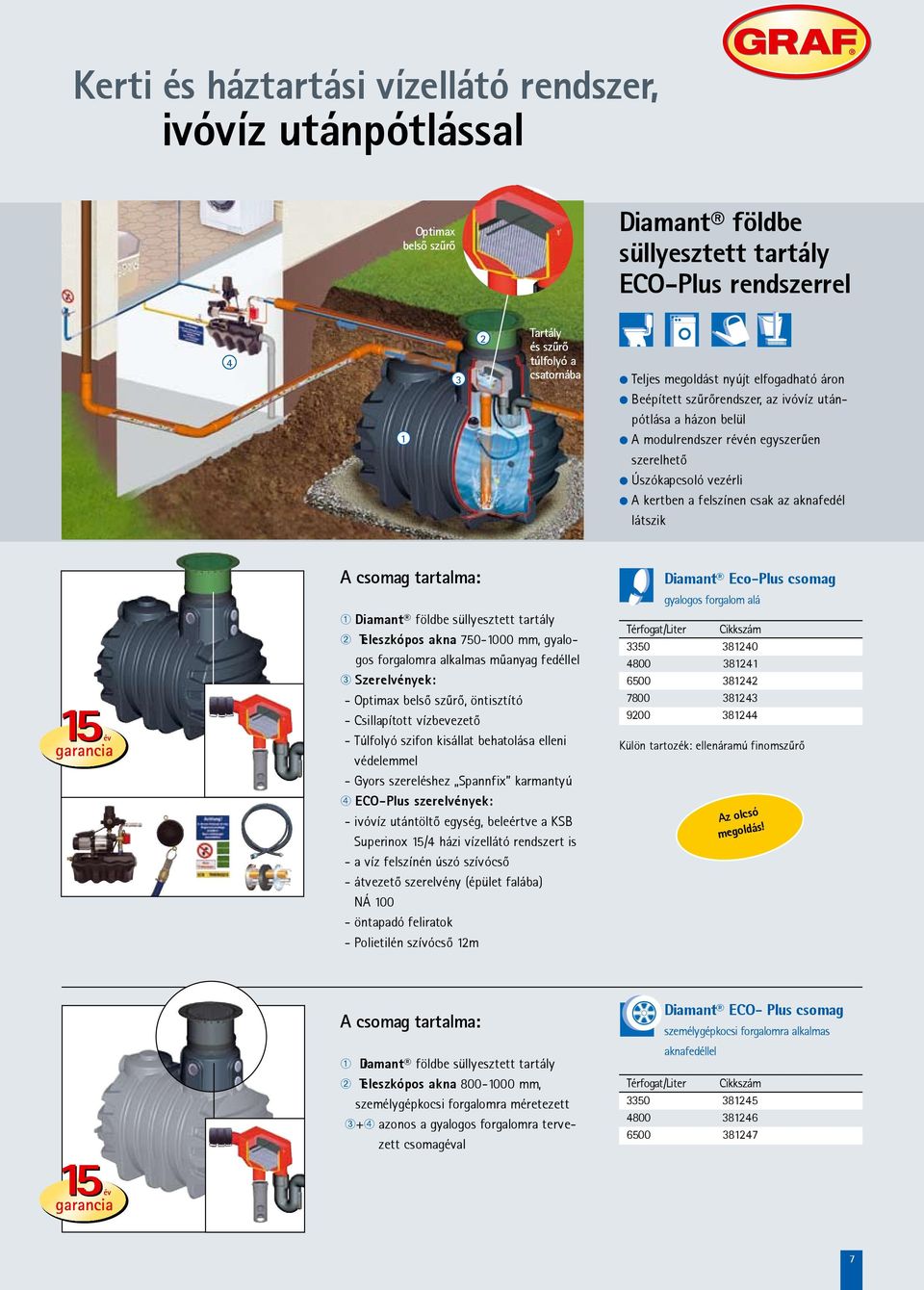

7 Kerti és háztartási vízellátó rendszer, ivóvíz utánpótlással 4c gra Optimax belsõ szrõ Diamant földbe süllyesztett tartály ECO-Plus rendszerrel stri Tartály és szrõ túlfolyó a csatornába Teljes megoldást nyújt elfogadható áron Beépített szrõrendszer, az ivóvíz utánpótlása a házon belül A modulrendszer révén egyszeren szerelhetõ Úszókapcsoló vezérli A kertben a felszínen csak az aknafedél látszik 15 év garancia A csomag tartalma: ➀ Diamant földbe süllyesztett tartály ➁ Teleszkópos akna mm, gyalogos forgalomra alkalmas manyag fedéllel ➂ Szerelvények: - Optimax belsõ szrõ, öntisztító - Csillapított vízbevezetõ - Túlfolyó szifon kisállat behatolása elleni védelemmel - Gyors szereléshez Spannfix karmantyú ➃ ECO-Plus szerelvények: - ivóvíz utántöltõ egység, beleértve a KSB Superinox 15/4 házi vízellátó rendszert is - a víz felszínén úszó szívócsõ - átvezetõ szerelvény (épület falába) NÁ öntapadó feliratok - Polietilén szívócsõ 12m Diamant Eco-Plus csomag gyalogos forgalom alá Térfogat/Liter Cikkszám Külön tartozék: ellenáramú finomszrõ Az olcsó megoldás! 15 év garancia A csomag tartalma: ➀ Diamant földbe süllyesztett tartály ➁ Teleszkópos akna mm, személygépkocsi forgalomra méretezett ➂+➃ azonos a gyalogos forgalomra tervezett csomagéval Diamant ECO- Plus csomag személygépkocsi forgalomra alkalmas aknafedéllel Térfogat/Liter Cikkszám

8 Herkules felszíni vagy földbe süllyesztett tartály, a talajvíz szintje alá is telepíthetõ Egyedülálló érték/teljesítmény arány, a tartályt a kertbe, a pincébe vagy a földbe süllyesztve (támasztó csõvel) lehet telepíteni. A tartályt teljesen ellepheti a talajvíz. (L. a beépítési utasítást.) Szabadalmi védettség: Európa , USA Kiemelkedõ elõnyei: Mszaki adatok: Egyedülálló megoldás a két tartályfél gyors összekötésére (szabadalmazott) Elõnye: a tartály két felét csavarok nélkül, pár perc alatt lehet összefogni. Bármikor szétszerelhetõ. A tömítés tartós A laboratóriumi vizsgálatok 25 évnél hosszabb élettartamot igazoltak, a tartály szerelési módját a TÜV jóváhagyta. Könnyen szállítható Egy-egy tartályfél kb. 30 kg, könnyen szállítható és szerelhetõ. Az egyes darabok minden (80 cm-nél szélesebb) ajtón átférnek. Tetszõlegesen bõvíthetõ A kialakított csõcsatlakozási helyek segítségével, a térfogat több ezer literesre növelhetõ. Térfogata: 1600 liter Kisebb Ø 1090 mm Nagyobb Ø 1350 mm Magassága: 1600 mm Anyaga: üvegszál erõsítés polipropilén (ibolyántúli fényre nem érzékeny, teljes egészében újra feldolgozható) Tömege kb. 60 kg Kialakított csatlakozási helyek: 2-2 db NÁ 70, NÁ 100 és NÁ 200 a kereskedelemben kapható manyag csövekhez Herkules tartály 1600 liter cikkszám Herkules tartály készlet tartályok + bõvítéshez szükséges készlet(ek) NÁ liter cikkszám liter cikkszám Herkules szikkasztó tartály támasztó csõvel együtt cikkszám liter (bõvíthetõ, támasztó csõvel) cikkszám A Herkules tartály szennyvízgyjtõ tartályként is alkalmazható! Tartozékok: A bõvítéshez szükséges készlet olyan különleges tömítéseket tartalmaz, amelyek esetleges földmozgás esetén is biztonságosan és tartósan tömítenek. Csatlakoztatható csövek: a kereskedelmi NÁ70 vagy NÁ 100 manyag csövek. Bõvítõ készlet fúró nélkül NÁ 70 cikkszám NÁ 100 cikkszám Koronafúró (helyezõ csappal) NÁ 70 cikkszám NÁ 100 cikkszám Akna teleszkópos csatlakozással, 1 m magas, rövidíthetõ NÁ 200 cikkszám Szívócsõ víz felszínén úszó cikkszám Támasztó csõ föld felszíne alatti beépítésnél cikkszám Geotextil a Herkules szikkasztó tartályhoz cikkszám

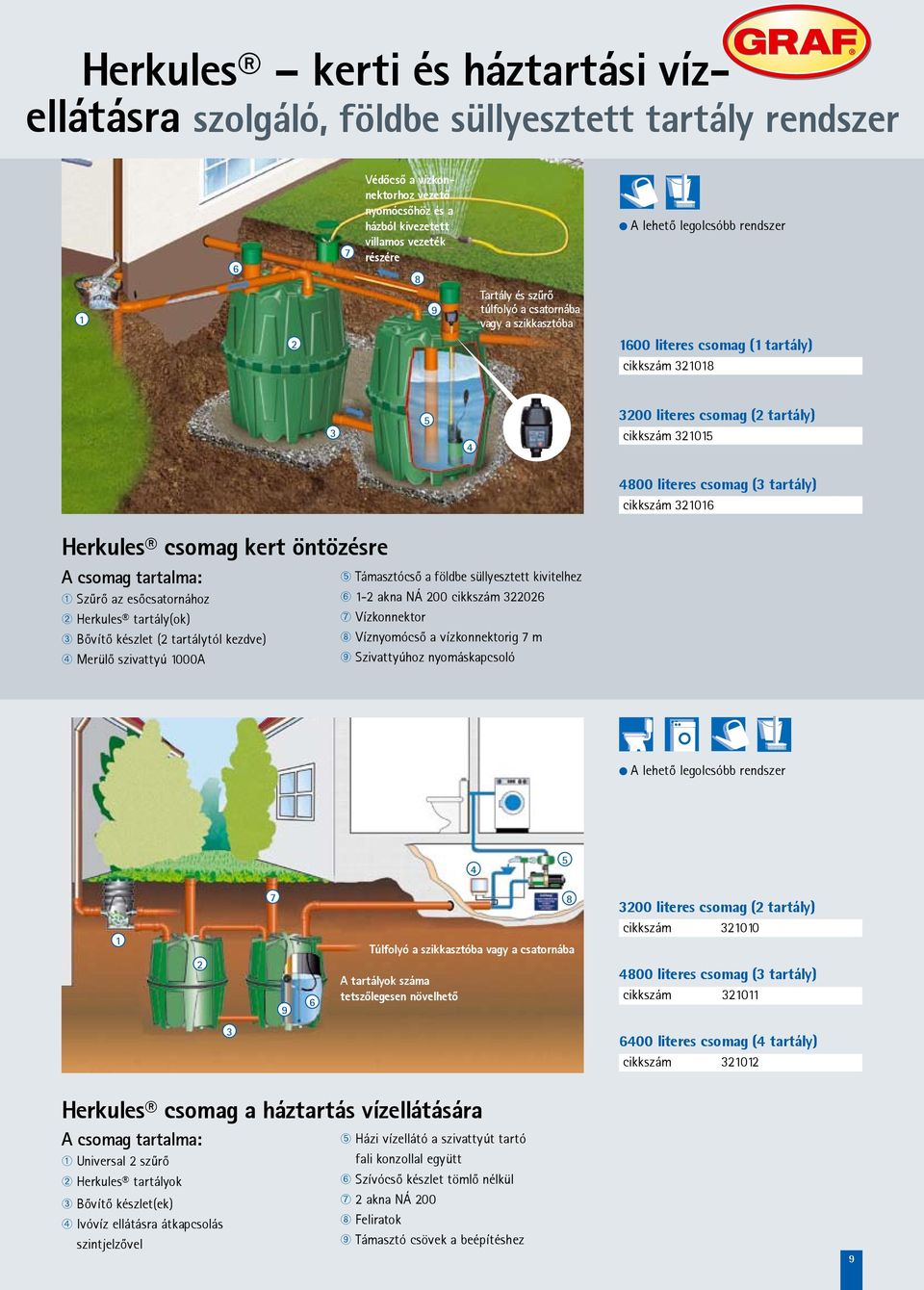

9 Herkules kerti és háztartási vízellátásra szolgáló, földbe süllyesztett tartály rendszer 4c gra Védõcsõ a vízkonnektorhoz vezetõ nyomócsõhöz és a házból kivezetett villamos vezeték részére 8 9 Tartály és szrõ túlfolyó a csatornába vagy a szikkasztóba A lehetõ legolcsóbb rendszer 1600 literes csomag (1 tartály) cikkszám stri literes csomag (2 tartály) cikkszám literes csomag (3 tartály) cikkszám Herkules csomag kert öntözésre A csomag tartalma: ➀ Szrõ az esõcsatornához ➁ Herkules tartály(ok) ➂ Bõvítõ készlet (2 tartálytól kezdve) ➃ Merülõ szivattyú 1000A ➄ Támasztócsõ a földbe süllyesztett kivitelhez ➅ 1-2 akna NÁ 200 cikkszám ➆ Vízkonnektor ➇ Víznyomócsõ a vízkonnektorig 7 m ➈ Szivattyúhoz nyomáskapcsoló A lehetõ legolcsóbb rendszer Túlfolyó a szikkasztóba vagy a csatornába A tartályok száma tetszõlegesen növelhetõ 3200 literes csomag (2 tartály) cikkszám literes csomag (3 tartály) cikkszám literes csomag (4 tartály) cikkszám Herkules csomag a háztartás vízellátására A csomag tartalma: ➀ Universal 2 szrõ ➁ Herkules tartályok ➂ Bõvítõ készlet(ek) ➃ Ivóvíz ellátásra átkapcsolás szintjelzõvel ➄ Házi vízellátó a szivattyút tartó fali konzollal együtt ➅ Szívócsõ készlet tömlõ nélkül ➆ 2 akna NÁ 200 ➇ Feliratok ➈ Támasztó csövek a beépítéshez

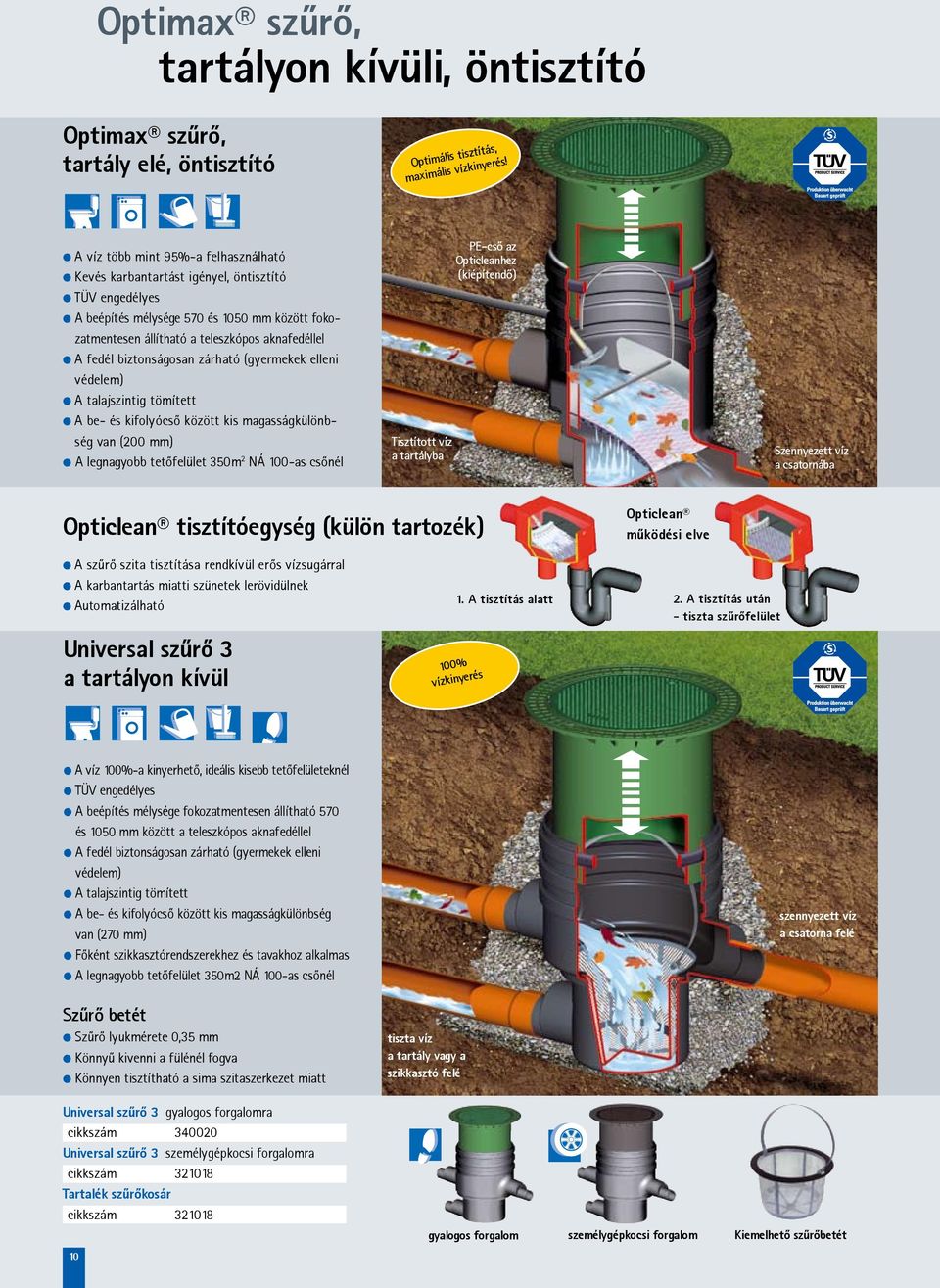

10 Optimax szrõ, tartályon kívüli, öntisztító Optimax szrõ, tartály elé, öntisztító Optimális tisztítás, maximális vízkinyerés! A víz több mint 95%-a felhasználható Kevés karbantartást igényel, öntisztító TÜV engedélyes A beépítés mélysége 570 és 1050 mm között fokozatmentesen állítható a teleszkópos aknafedéllel A fedél biztonságosan zárható (gyermekek elleni védelem) A talajszintig tömített A be- és kifolyócsõ között kis magasságkülönbség van (200 mm) A legnagyobb tetõfelület 350m 2 NÁ 100-as csõnél Tisztított víz a tartályba PE-csõ az Opticleanhez (kiépítendõ) Szennyezett víz a csatornába Opticlean tisztítóegység (külön tartozék) Opticlean mködési elve A szrõ szita tisztítása rendkívül erõs vízsugárral A karbantartás miatti szünetek lerövidülnek Automatizálható Universal szrõ 3 a tartályon kívül 1. A tisztítás alatt 2. A tisztítás után - tiszta szrõfelület 100% vízkinyerés A víz 100%-a kinyerhetõ, ideális kisebb tetõfelületeknél TÜV engedélyes A beépítés mélysége fokozatmentesen állítható 570 és 1050 mm között a teleszkópos aknafedéllel A fedél biztonságosan zárható (gyermekek elleni védelem) A talajszintig tömített A be- és kifolyócsõ között kis magasságkülönbség van (270 mm) Fõként szikkasztórendszerekhez és tavakhoz alkalmas A legnagyobb tetõfelület 350m2 NÁ 100-as csõnél Szrõ betét Szrõ lyukmérete 0,35 mm Könny kivenni a fülénél fogva Könnyen tisztítható a sima szitaszerkezet miatt Universal szrõ 3 gyalogos forgalomra cikkszám Universal szrõ 3 személygépkocsi forgalomra cikkszám Tartalék szrõkosár cikkszám tiszta víz a tartály vagy a szikkasztó felé szennyezett víz a csatorna felé gyalogos forgalom személygépkocsi forgalom Kiemelhetõ szrõbetét

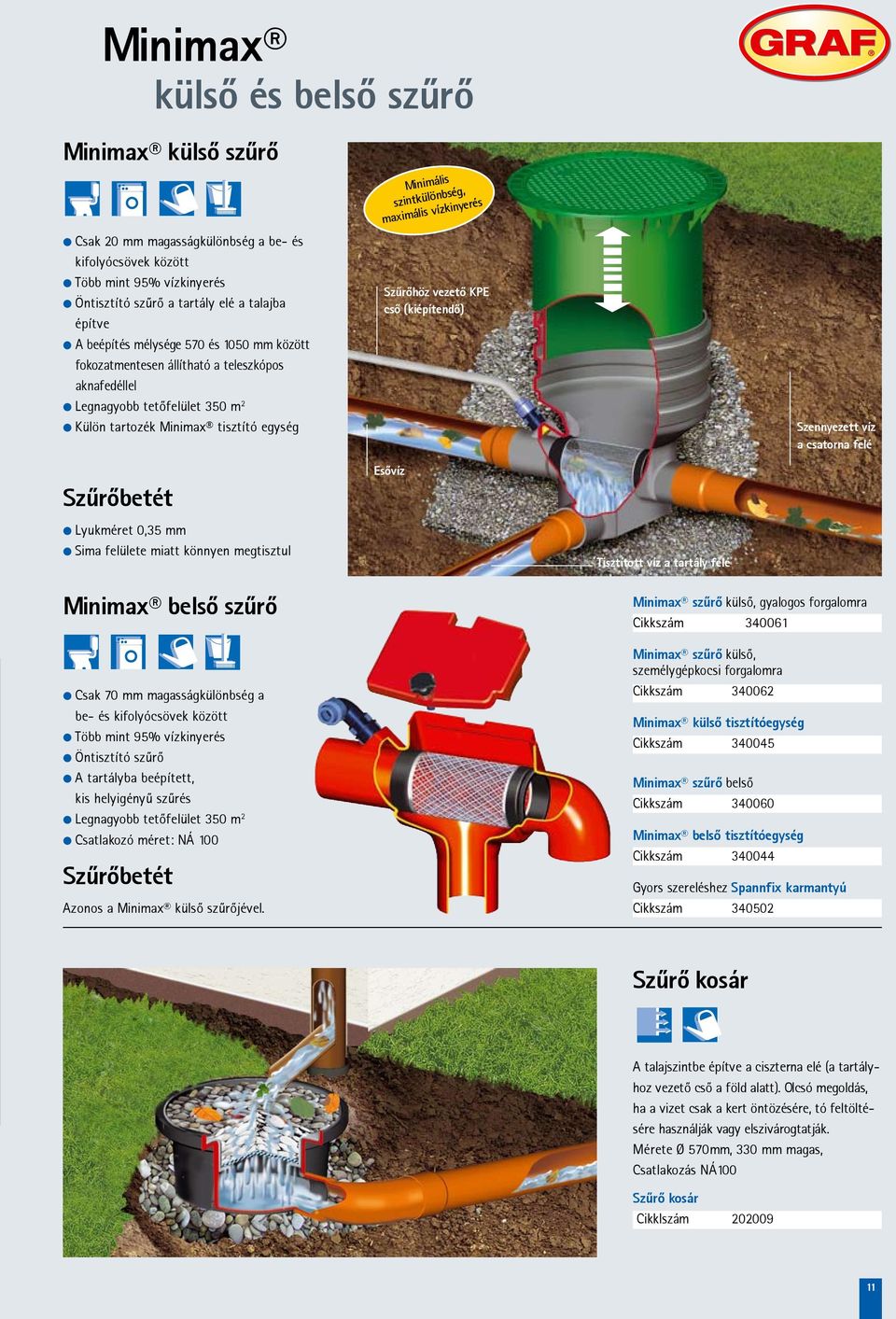

11 Minimax külsõ és belsõ szrõ 4c Minimax külsõ szrõ Csak 20 mm magasságkülönbség a be- és kifolyócsövek között Több mint 95% vízkinyerés Öntisztító szrõ a tartály elé a talajba építve A beépítés mélysége 570 és 1050 mm között fokozatmentesen állítható a teleszkópos aknafedéllel Legnagyobb tetõfelület 350 m 2 Külön tartozék Minimax tisztító egység Szrõbetét Minimális szintkülönbség, maximális vízkinyerés Szrõhöz vezetõ KPE csõ (kiépítendõ) Esõvíz Szennyezett víz a csatorna felé gra stri Lyukméret 0,35 mm Sima felülete miatt könnyen megtisztul Minimax belsõ szrõ Csak 70 mm magasságkülönbség a be- és kifolyócsövek között Több mint 95% vízkinyerés Öntisztító szrõ A tartályba beépített, kis helyigény szrés Legnagyobb tetõfelület 350 m 2 Csatlakozó méret: NÁ 100 Szrõbetét Azonos a Minimax külsõ szrõjével. Tisztított víz a tartály felé Minimax szrõ külsõ, gyalogos forgalomra Cikkszám Minimax szrõ külsõ, személygépkocsi forgalomra Cikkszám Minimax külsõ tisztítóegység Cikkszám Minimax szrõ belsõ Cikkszám Minimax belsõ tisztítóegység Cikkszám Gyors szereléshez Spannfix karmantyú Cikkszám Szrõ kosár A talajszintbe építve a ciszterna elé (a tartályhoz vezetõ csõ a föld alatt). Olcsó megoldás, ha a vizet csak a kert öntözésére, tó feltöltésére használják vagy elszivárogtatják. Mérete Ø 570mm, 330 mm magas, Csatlakozás NÁ100 Szrõ kosár Cikklszám

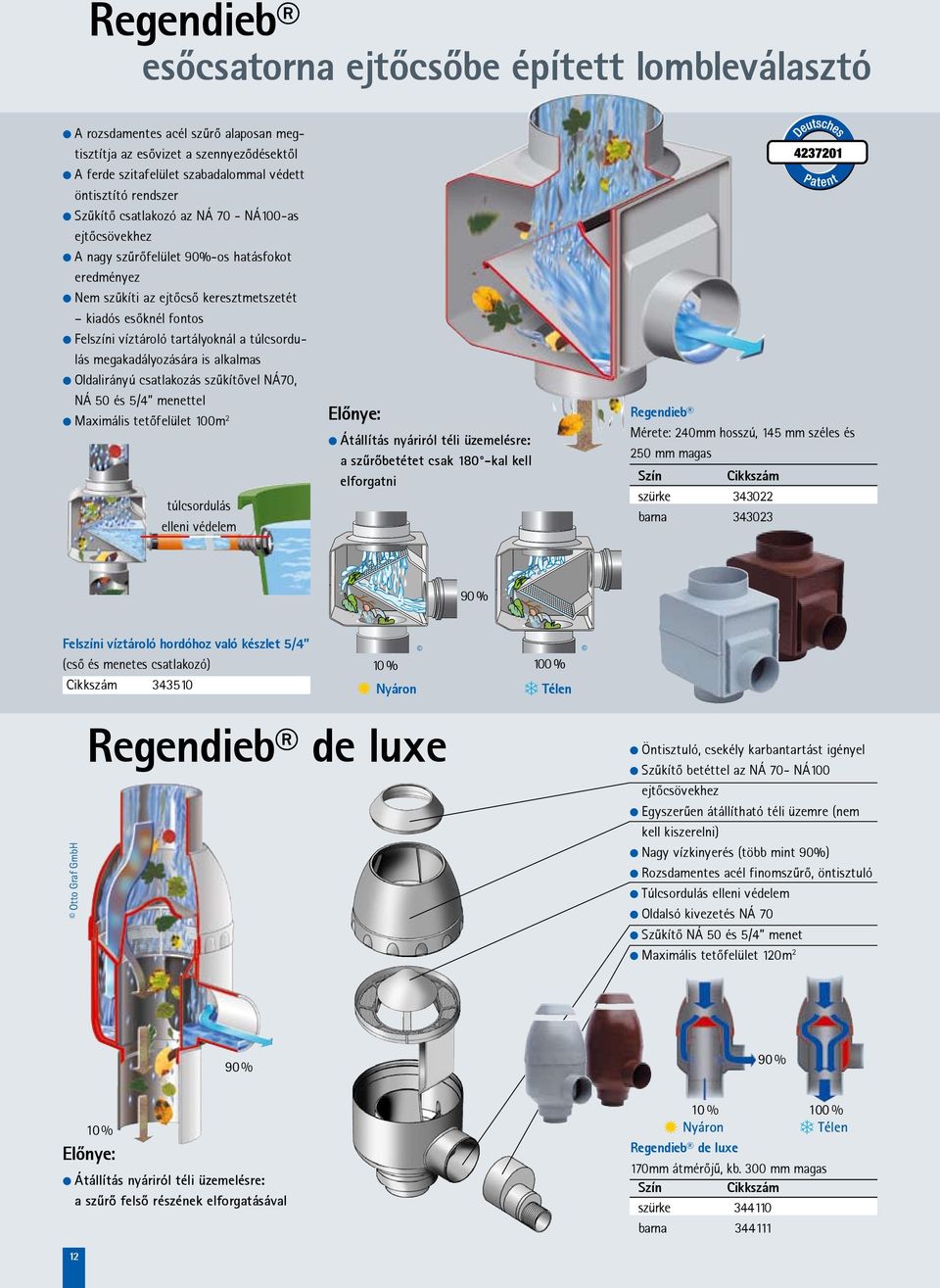

12 Regendieb esõcsatorna ejtõcsõbe épített lombleválasztó A rozsdamentes acél szrõ alaposan megtisztítja az esõvizet a szennyezõdésektõl A ferde szitafelület szabadalommal védett öntisztító rendszer Szkítõ csatlakozó az NÁ 70 - NÁ100-as ejtõcsövekhez A nagy szrõfelület 90%-os hatásfokot eredményez Nem szkíti az ejtõcsõ keresztmetszetét kiadós esõknél fontos Felszíni víztároló tartályoknál a túlcsordulás megakadályozására is alkalmas Oldalirányú csatlakozás szkítõvel NÁ70, NÁ 50 és 5/4 menettel Maximális tetõfelület 100m 2 túlcsordulás elleni védelem Elõnye: Átállítás nyáriról téli üzemelésre: a szrõbetétet csak 180 -kal kell elforgatni Regendieb Mérete: 240mm hosszú, 145 mm széles és 250 mm magas Szín Cikkszám szürke barna % Felszíni víztároló hordóhoz való készlet 5/4 (csõ és menetes csatlakozó) Cikkszám Otto Graf GmbH Regendieb de luxe 10 % 100 % Nyáron Télen Öntisztuló, csekély karbantartást igényel Szkítõ betéttel az NÁ 70- NÁ100 ejtõcsövekhez Egyszeren átállítható téli üzemre (nem kell kiszerelni) Nagy vízkinyerés (több mint 90%) Rozsdamentes acél finomszrõ, öntisztuló Túlcsordulás elleni védelem Oldalsó kivezetés NÁ 70 Szkítõ NÁ 50 és 5/4 menet Maximális tetõfelület 120m 2 90% 90 % 10% Elõnye: Átállítás nyáriról téli üzemelésre: a szrõ felsõ részének elforgatásával 10 % 100 % Nyáron Télen Regendieb de luxe 170mm átmérõj, kb. 300 mm magas Szín Cikkszám szürke barna

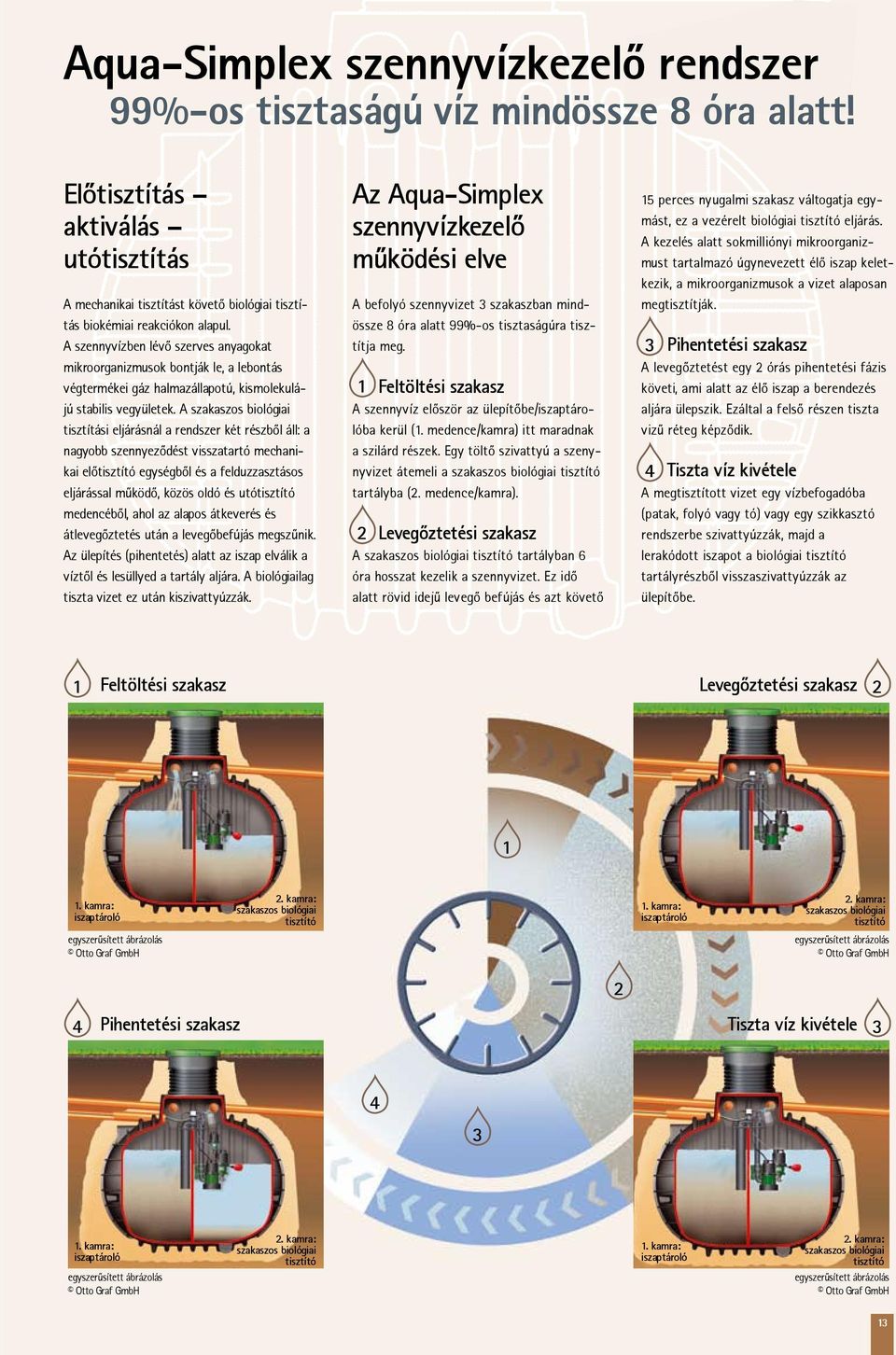

13 Aqua-Simplex szennyvízkezelõ rendszer 99%-os tisztaságú víz mindössze 8 óra alatt! 4c Elõtisztítás aktiválás utótisztítás A mechanikai tisztítást követõ biológiai tisztítás biokémiai reakciókon alapul. A szennyvízben lévõ szerves anyagokat mikroorganizmusok bontják le, a lebontás végtermékei gáz halmazállapotú, kismolekulájú stabilis vegyületek. A szakaszos biológiai tisztítási eljárásnál a rendszer két részbõl áll: a nagyobb szennyezõdést visszatartó mechanikai elõtisztító egységbõl és a felduzzasztásos eljárással mködõ, közös oldó és utótisztító medencébõl, ahol az alapos átkeverés és átlevegõztetés után a levegõbefújás megsznik. Az ülepítés (pihentetés) alatt az iszap elválik a víztõl és lesüllyed a tartály aljára. A biológiailag tiszta vizet ez után kiszivattyúzzák. Az Aqua-Simplex szennyvízkezelõ mködési elve A befolyó szennyvizet 3 szakaszban mindössze 8 óra alatt 99%-os tisztaságúra tisztítja meg. 1 Feltöltési szakasz A szennyvíz elõször az ülepítõbe/iszaptárolóba kerül (1. medence/kamra) itt maradnak a szilárd részek. Egy töltõ szivattyú a szenynyvizet átemeli a szakaszos biológiai tisztító tartályba (2. medence/kamra). 2 Levegõztetési szakasz A szakaszos biológiai tisztító tartályban 6 óra hosszat kezelik a szennyvizet. Ez idõ alatt rövid idej levegõ befújás és azt követõ 15 perces nyugalmi szakasz váltogatja egymást, ez a vezérelt biológiai tisztító eljárás. A kezelés alatt sokmilliónyi mikroorganizmust tartalmazó úgynevezett élõ iszap keletkezik, a mikroorganizmusok a vizet alaposan megtisztítják. 3 Pihentetési szakasz A levegõztetést egy 2 órás pihentetési fázis követi, ami alatt az élõ iszap a berendezés aljára ülepszik. Ezáltal a felsõ részen tiszta viz réteg képzõdik. 4 Tiszta víz kivétele A megtisztított vizet egy vízbefogadóba (patak, folyó vagy tó) vagy egy szikkasztó rendszerbe szivattyúzzák, majd a lerakódott iszapot a biológiai tisztító tartályrészbõl visszaszivattyúzzák az ülepítõbe. gra stri 1 Feltöltési szakasz Levegõztetési szakasz kamra: iszaptároló egyszersített ábrázolás Otto Graf GmbH 2. kamra: szakaszos biológiai tisztító 1. kamra: iszaptároló 2. kamra: szakaszos biológiai tisztító egyszersített ábrázolás Otto Graf GmbH 2 4 Pihentetési szakasz Tiszta víz kivétele kamra: iszaptároló egyszersített ábrázolás Otto Graf GmbH 2. kamra: szakaszos biológiai tisztító 1. kamra: iszaptároló 2. kamra: szakaszos biológiai tisztító egyszersített ábrázolás Otto Graf GmbH 13

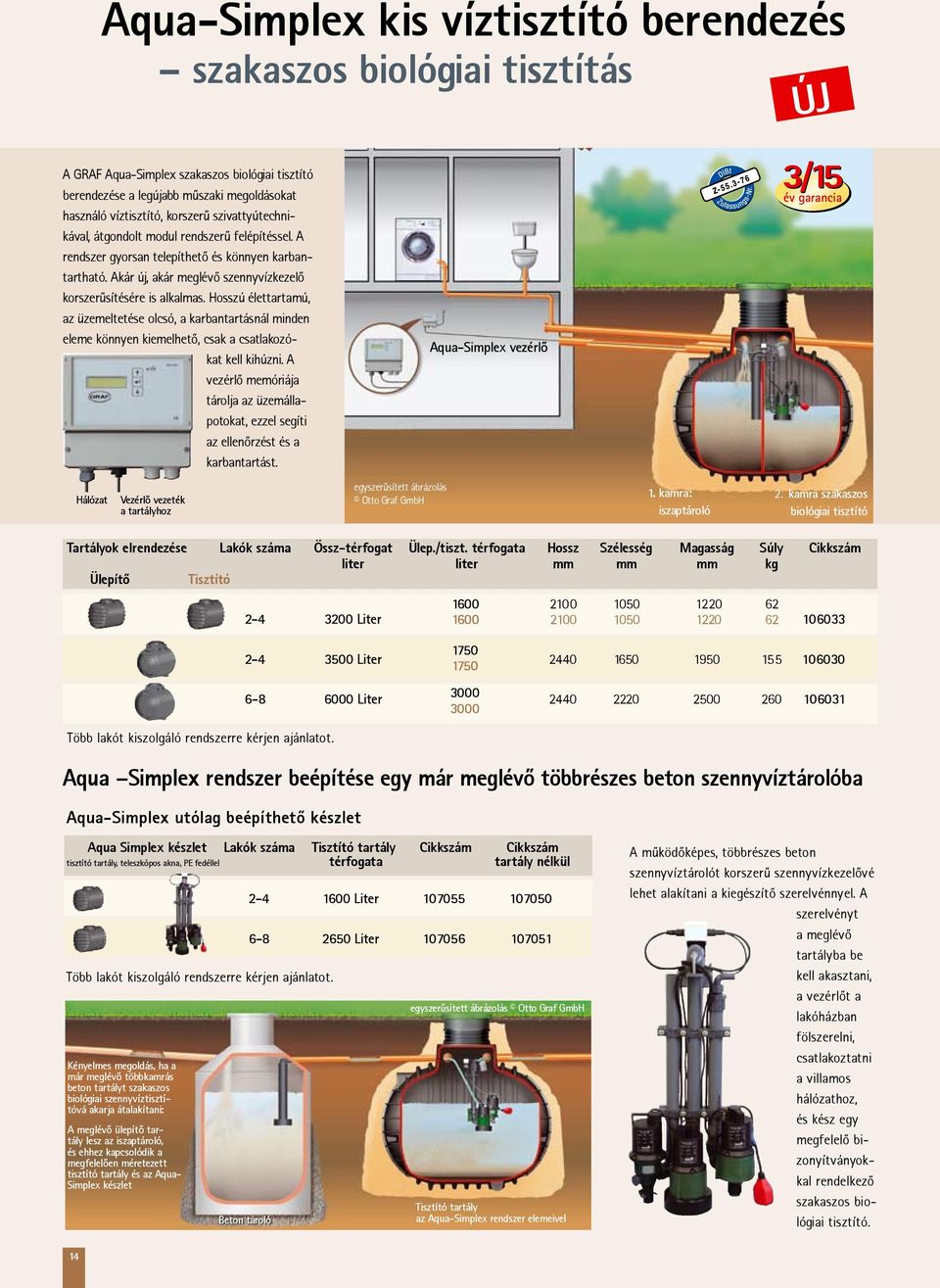

14 Aqua-Simplex kis víztisztító berendezés szakaszos biológiai tisztítás ÚJ A GRAF Aqua-Simplex szakaszos biológiai tisztító berendezése a legújabb mszaki megoldásokat használó víztisztító, korszer szivattyútechnikával, átgondolt modul rendszer felépítéssel. A rendszer gyorsan telepíthetõ és könnyen karbantartható. Akár új, akár meglévõ szennyvízkezelõ korszersítésére is alkalmas. Hosszú élettartamú, az üzemeltetése olcsó, a karbantartásnál minden eleme könnyen kiemelhetõ, csak a csatlakozókat kell kihúzni. A vezérlõ memóriája tárolja az üzemállapotokat, ezzel segíti az ellenõrzést és a karbantartást. Aqua-Simplex vezérlõ 3 / 15 év garancia Hálózat Vezérlõ vezeték a tartályhoz egyszersített ábrázolás Otto Graf GmbH 1. kamra: iszaptároló 2. kamra szakaszos biológiai tisztító Tartályok elrendezése Lakók száma Össz-térfogat Ülep./tiszt. térfogata Hossz Szélesség Magasság Súly Cikkszám liter liter mm mm mm kg Ülepítõ Tisztító Liter Liter Liter Több lakót kiszolgáló rendszerre kérjen ajánlatot. Aqua Simplex rendszer beépítése egy már meglévõ többrészes beton szennyvíztárolóba Aqua-Simplex utólag beépíthetõ készlet Aqua Simplex készlet Lakók száma Tisztító tartály Cikkszám Cikkszám tisztító tartály, teleszkópos akna, PE fedéllel térfogata tartály nélkül Több lakót kiszolgáló rendszerre kérjen ajánlatot. Kényelmes megoldás, ha a már meglévõ többkamrás beton tartályt szakaszos biológiai szennyvíztisztítóvá akarja átalakítani: A meglévõ ülepítõ tartály lesz az iszaptároló, és ehhez kapcsolódik a megfelelõen méretezett tisztító tartály és az Aqua- Simplex készlet Beton tároló Liter Liter egyszersített ábrázolás Otto Graf GmbH Tisztító tartály az Aqua-Simplex rendszer elemeivel A mködõképes, többrészes beton szennyvíztárolót korszer szennyvízkezelõvé lehet alakítani a kiegészítõ szerelvénnyel. A szerelvényt a meglévõ tartályba be kell akasztani, a vezérlõt a lakóházban fölszerelni, csatlakoztatni a villamos hálózathoz, és kész egy megfelelõ bizonyítványokkal rendelkezõ szakaszos biológiai tisztító. 14

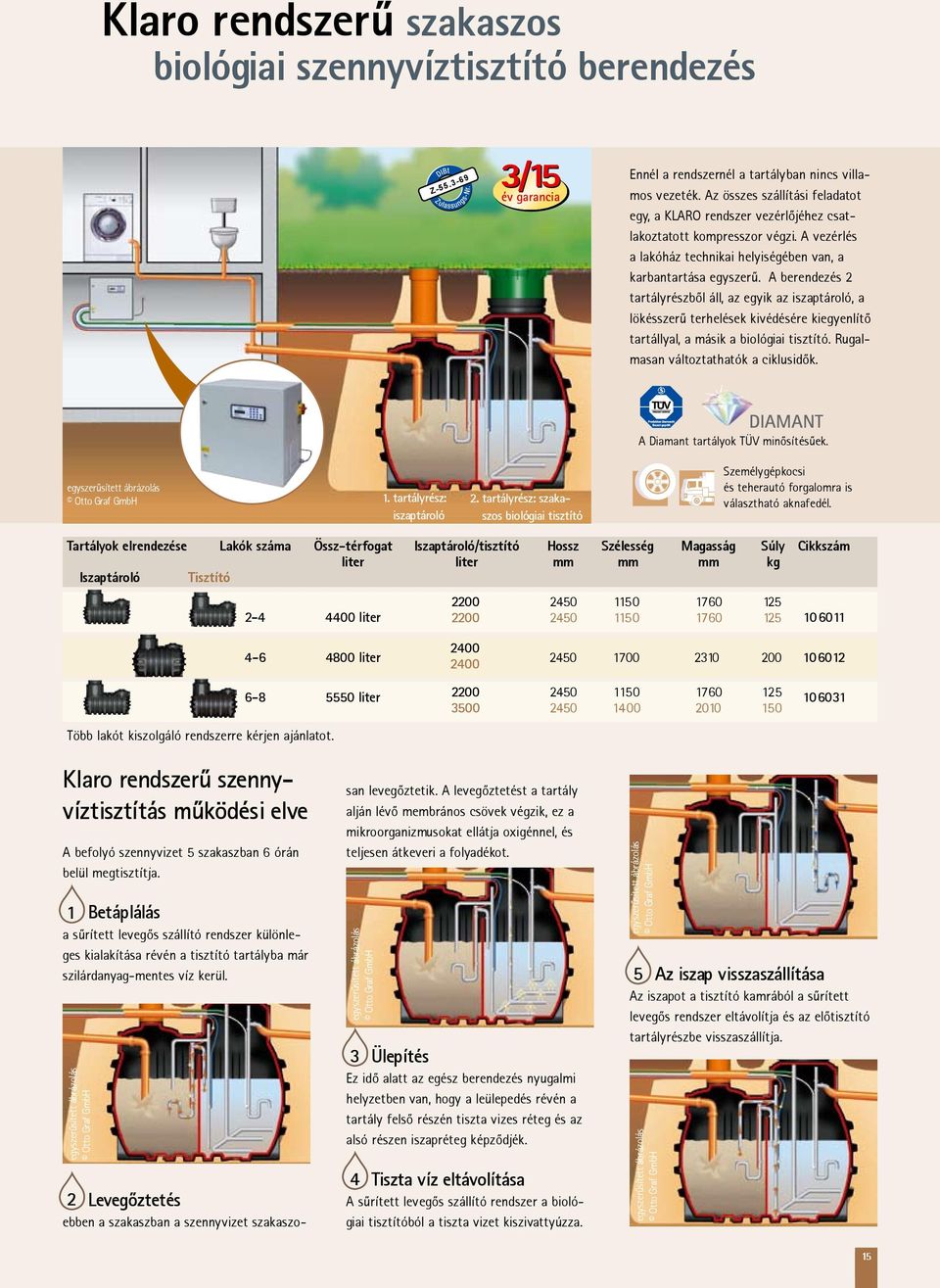

15 gra Klaro rendszer szakaszos biológiai szennyvíztisztító berendezés 4c Z / 15 év garancia Ennél a rendszernél a tartályban nincs villamos vezeték. Az összes szállítási feladatot egy, a KLARO rendszer vezérlõjéhez csatlakoztatott kompresszor végzi. A vezérlés a lakóház technikai helyiségében van, a karbantartása egyszer. A berendezés 2 tartályrészbõl áll, az egyik az iszaptároló, a lökésszer terhelések kivédésére kiegyenlítõ tartállyal, a másik a biológiai tisztító. Rugalmasan változtathatók a ciklusidõk. stri DIAMANT A Diamant tartályok TÜV minõsítések. egyszersített ábrázolás Otto Graf GmbH 1. tartályrész: iszaptároló 2. tartályrész: szakaszos biológiai tisztító Személygépkocsi és teherautó forgalomra is választható aknafedél. Tartályok elrendezése Lakók száma Össz-térfogat Iszaptároló/tisztító Hossz Szélesség Magasság Súly Cikkszám liter liter mm mm mm kg Iszaptároló Tisztító liter liter liter Több lakót kiszolgáló rendszerre kérjen ajánlatot. Klaro rendszer szennyvíztisztítás mködési elve A befolyó szennyvizet 5 szakaszban 6 órán belül megtisztítja. 1 Betáplálás a srített levegõs szállító rendszer különleges kialakítása révén a tisztító tartályba már szilárdanyag-mentes víz kerül. egyszersített ábrázolás Otto Graf GmbH 2 Levegõztetés ebben a szakaszban a szennyvizet szakaszosan levegõztetik. A levegõztetést a tartály alján lévõ membrános csövek végzik, ez a mikroorganizmusokat ellátja oxigénnel, és teljesen átkeveri a folyadékot. egyszersített ábrázolás Otto Graf GmbH 3 Ülepítés Ez idõ alatt az egész berendezés nyugalmi helyzetben van, hogy a leülepedés révén a tartály felsõ részén tiszta vizes réteg és az alsó részen iszapréteg képzõdjék. 4 Tiszta víz eltávolítása A srített levegõs szállító rendszer a biológiai tisztítóból a tiszta vizet kiszivattyúzza. egyszersített ábrázolás Otto Graf GmbH 5 Az iszap visszaszállítása Az iszapot a tisztító kamrából a srített levegõs rendszer eltávolítja és az elõtisztító tartályrészbe visszaszállítja. egyszersített ábrázolás Otto Graf GmbH 15

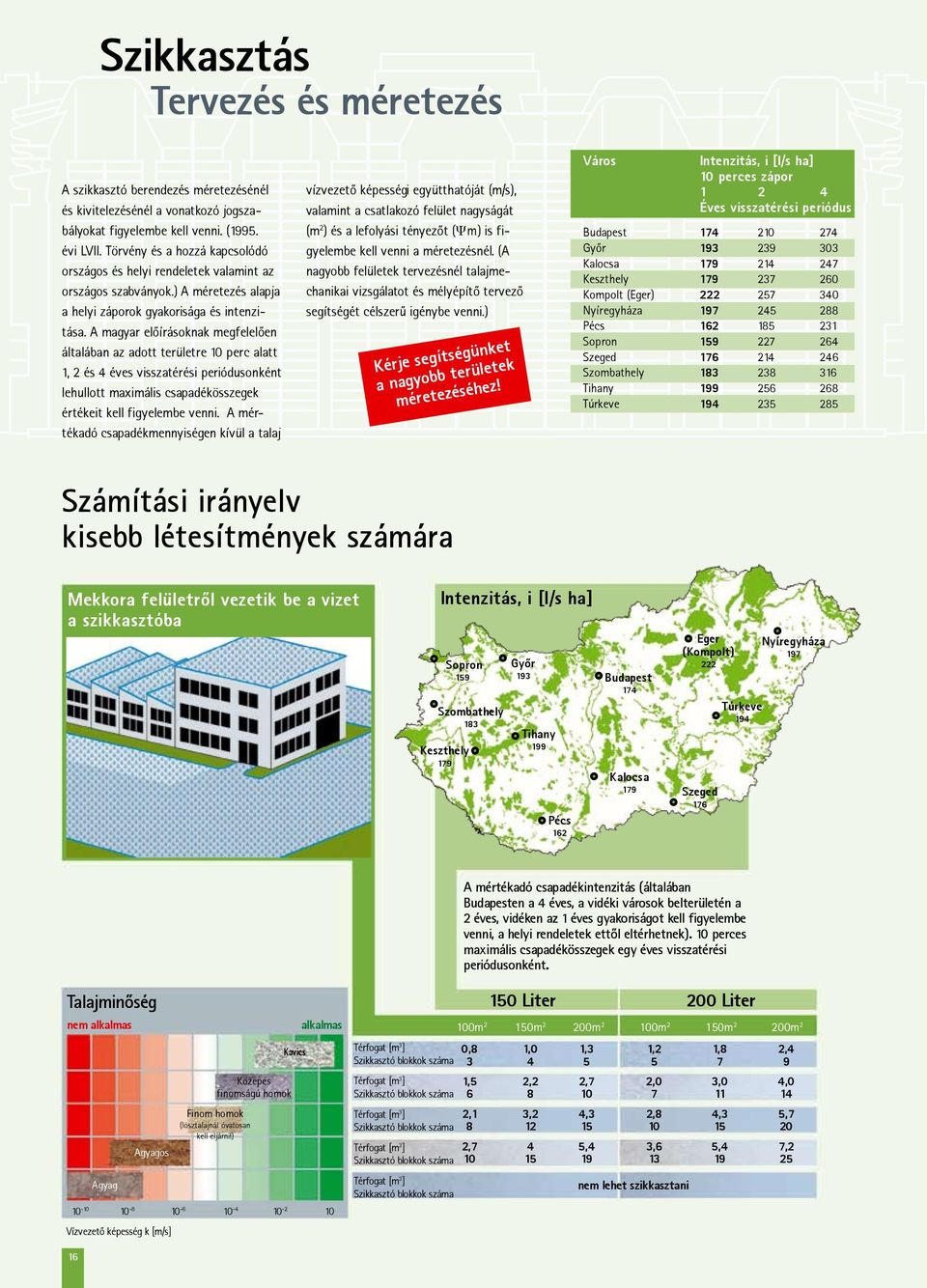

16 Szikkasztás Tervezés és méretezés A szikkasztó berendezés méretezésénél és kivitelezésénél a vonatkozó jogszabályokat figyelembe kell venni. (1995. évi LVII. Törvény és a hozzá kapcsolódó országos és helyi rendeletek valamint az országos szabványok.) A méretezés alapja a helyi záporok gyakorisága és intenzitása. A magyar elõírásoknak megfelelõen általában az adott területre 10 perc alatt 1, 2 és 4 éves visszatérési periódusonként lehullott maximális csapadékösszegek értékeit kell figyelembe venni. A mértékadó csapadékmennyiségen kívül a talaj vízvezetõ képességi együtthatóját (m/s), valamint a csatlakozó felület nagyságát (m 2 ) és a lefolyási tényezõt (Ψm) is figyelembe kell venni a méretezésnél. (A nagyobb felületek tervezésnél talajmechanikai vizsgálatot és mélyépítõ tervezõ segítségét célszer igénybe venni.) Kérje segítségünket a nagyobb területek méretezéséhez! Város É intenzitás, i [l/s ha] 10 perces zápor éves visszatérési periódus Budapest Gyõr Kalocsa Keszthely Kompolt (Eger) Nyíregyháza Pécs Sopron Szeged Szombathely Tihany Túrkeve Számítási irányelv kisebb létesítmények számára Mekkora felületrõl vezetik be a vizet a szikkasztóba Intenzitás, i [l/s ha] Sopron 159 Szombathely 183 Keszthely 179 Gyõr 193 Tihany 199 Pécs 162 Budapest 174 Kalocsa 179 Eger (Kompolt) 222 Szeged 176 Túrkeve 194 Nyíregyháza 197 A mértékadó csapadékintenzitás (általában Budapesten a 4 éves, a vidéki városok belterületén a 2 éves, vidéken az 1 éves gyakoriságot kell figyelembe venni, a helyi rendeletek ettõl eltérhetnek). 10 perces maximális csapadékösszegek egy éves visszatérési periódusonként. Talajminõség nem alkalmas Agyag Agyagos Közepes finomságú homok Finom homok (lösztalajnál óvatosan kell eljárni!) Kavics Vízvezetõ képesség k [m/s] alkalmas Térfogat [m 3 ] Szikkasztó blokkok száma Térfogat [m 3 ] Szikkasztó blokkok száma Térfogat [m 3 ] Szikkasztó blokkok száma Térfogat [m 3 ] Szikkasztó blokkok száma Térfogat [m 3 ] Szikkasztó blokkok száma 150 Liter 200 Liter 100m 2 150m 2 200m 2 100m 2 150m 2 200m 2 0,8 1,0 1,3 1,2 1,8 2, ,5 2,2 2,7 2,0 3,0 4, ,1 3,2 4,3 2,8 4,3 5, ,7 4 5,4 3,6 5,4 7, nem lehet szikkasztani 16

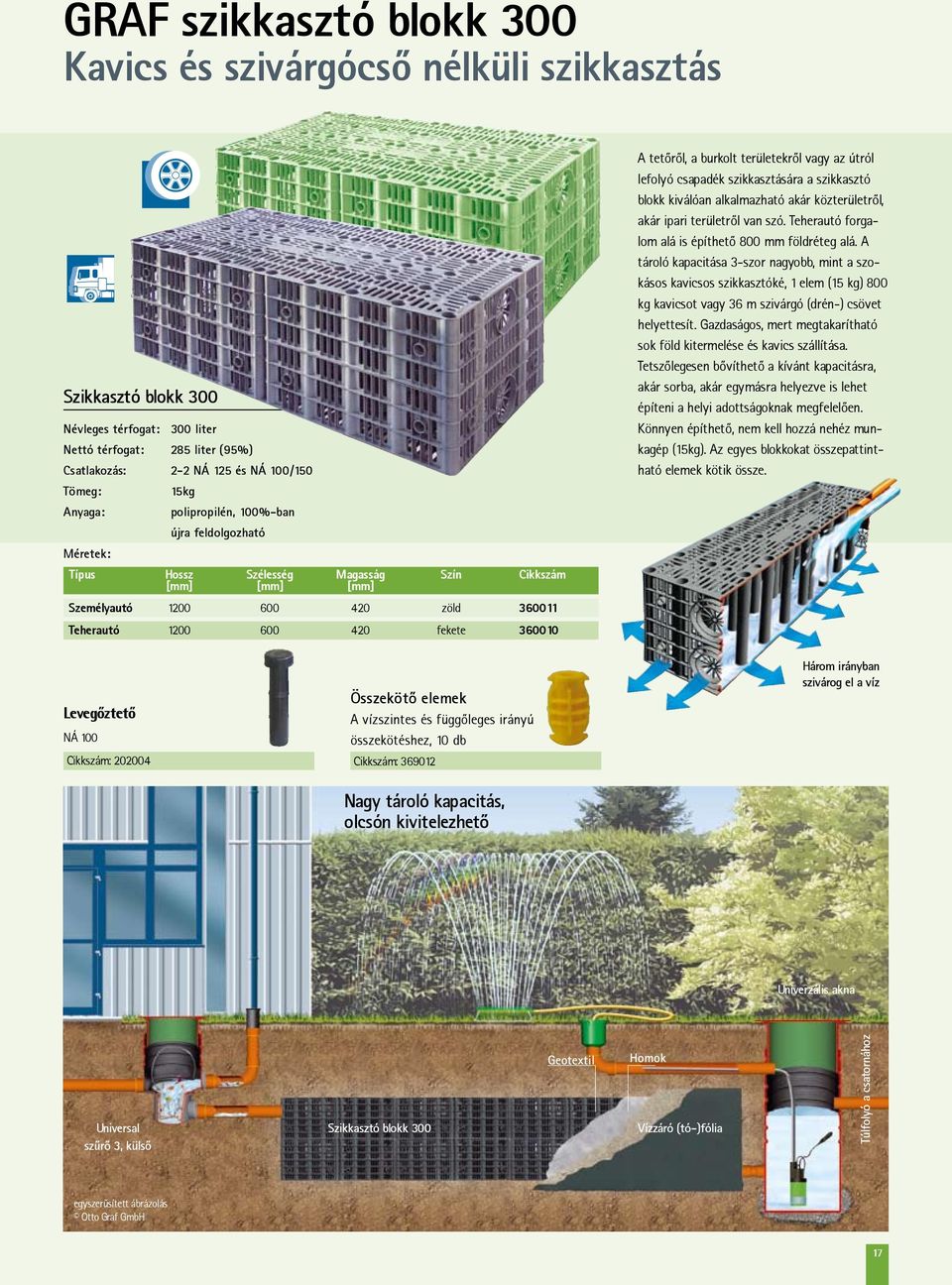

17 GRAF szikkasztó blokk 300 Kavics és szivárgócsõ nélküli szikkasztás 4c gra Szikkasztó blokk 300 Névleges térfogat: 300 liter Nettó térfogat: 285 liter (95%) Csatlakozás: 2-2 NÁ 125 és NÁ 100/150 Tömeg: Anyaga: Méretek: 15kg polipropilén, 100%-ban újra feldolgozható Típus hossz Szélesség Magasság Szín Cikkszám [mm] [mm] [mm] Személyautó zöld Teherautó fekete A tetõrõl, a burkolt területekrõl vagy az útról lefolyó csapadék szikkasztására a szikkasztó blokk kiválóan alkalmazható akár közterületrõl, akár ipari területrõl van szó. Teherautó forgalom alá is építhetõ 800 mm földréteg alá. A tároló kapacitása 3-szor nagyobb, mint a szokásos kavicsos szikkasztóké, 1 elem (15 kg) 800 kg kavicsot vagy 36 m szivárgó (drén-) csövet helyettesít. Gazdaságos, mert megtakarítható sok föld kitermelése és kavics szállítása. Tetszõlegesen bõvíthetõ a kívánt kapacitásra, akár sorba, akár egymásra helyezve is lehet építeni a helyi adottságoknak megfelelõen. Könnyen építhetõ, nem kell hozzá nehéz munkagép (15kg). Az egyes blokkokat összepattintható elemek kötik össze. stri Levegõztetõ NÁ 100 Cikkszám: Összekötõ elemek A vízszintes és függõleges irányú összekötéshez, 10 db Cikkszám: Három irányban szivárog el a víz Nagy tároló kapacitás, olcsón kivitelezhetõ Univerzális akna Universal szrõ 3, külsõ Szikkasztó blokk 300 Geotextil Homok Vízzáró (tó-)fólia Túlfolyó a csatornához egyszersített ábrázolás Otto Graf GmbH 17

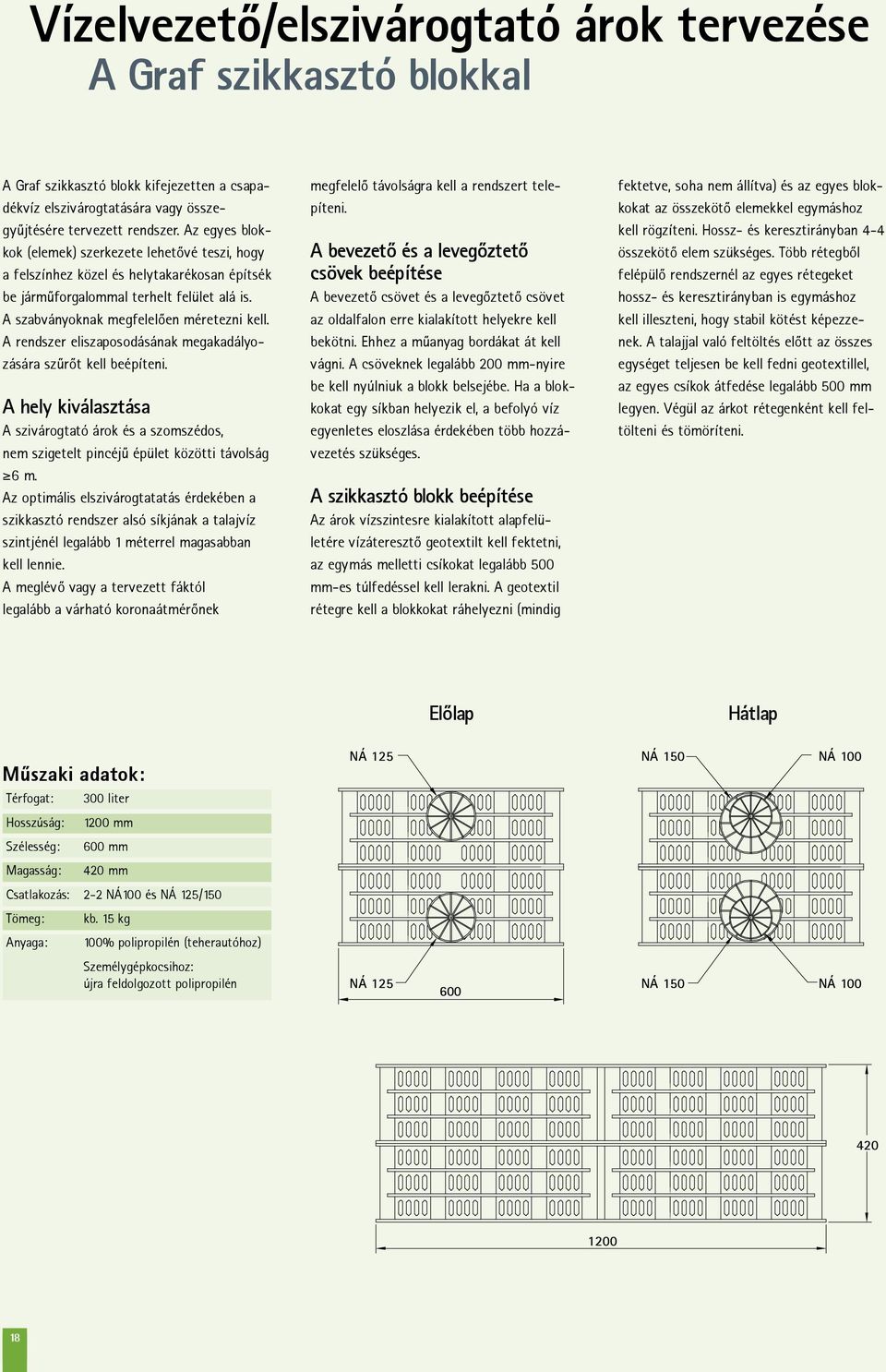

18 Vízelvezetõ/elszivárogtató árok tervezése A Graf szikkasztó blokkal A Graf szikkasztó blokk kifejezetten a csapadékvíz elszivárogtatására vagy összegyjtésére tervezett rendszer. Az egyes blokkok (elemek) szerkezete lehetõvé teszi, hogy a felszínhez közel és helytakarékosan építsék be jármforgalommal terhelt felület alá is. A szabványoknak megfelelõen méretezni kell. A rendszer eliszaposodásának megakadályozására szrõt kell beépíteni. A hely kiválasztása A szivárogtató árok és a szomszédos, nem szigetelt pincéj épület közötti távolság 6 m. Az optimális elszivárogtatatás érdekében a szikkasztó rendszer alsó síkjának a talajvíz szintjénél legalább 1 méterrel magasabban kell lennie. A meglévõ vagy a tervezett fáktól legalább a várható koronaátmérõnek megfelelõ távolságra kell a rendszert telepíteni. A bevezetõ és a levegõztetõ csövek beépítése A bevezetõ csövet és a levegõztetõ csövet az oldalfalon erre kialakított helyekre kell bekötni. Ehhez a manyag bordákat át kell vágni. A csöveknek legalább 200 mm-nyire be kell nyúlniuk a blokk belsejébe. Ha a blokkokat egy síkban helyezik el, a befolyó víz egyenletes eloszlása érdekében több hozzávezetés szükséges. A szikkasztó blokk beépítése Az árok vízszintesre kialakított alapfelületére vízáteresztõ geotextilt kell fektetni, az egymás melletti csíkokat legalább 500 mm-es túlfedéssel kell lerakni. A geotextil rétegre kell a blokkokat ráhelyezni (mindig fektetve, soha nem állítva) és az egyes blokkokat az összekötõ elemekkel egymáshoz kell rögzíteni. Hossz- és keresztirányban 4-4 összekötõ elem szükséges. Több rétegbõl felépülõ rendszernél az egyes rétegeket hossz- és keresztirányban is egymáshoz kell illeszteni, hogy stabil kötést képezzenek. A talajjal való feltöltés elõtt az összes egységet teljesen be kell fedni geotextillel, az egyes csíkok átfedése legalább 500 mm legyen. Végül az árkot rétegenként kell feltölteni és tömöríteni. Elõlap Hátlap Mszaki adatok: NÁ 125 NÁ 150 NÁ 100 Térfogat: 300 liter Hosszúság: 1200 mm Szélesség: 600 mm Magasság: 420 mm Csatlakozás: 2-2 NÁ100 és NÁ 125/150 Tömeg: kb. 15 kg Anyaga: 100% polipropilén (teherautóhoz) Személygépkocsihoz: újra feldolgozott polipropilén NÁ NÁ 150 NÁ

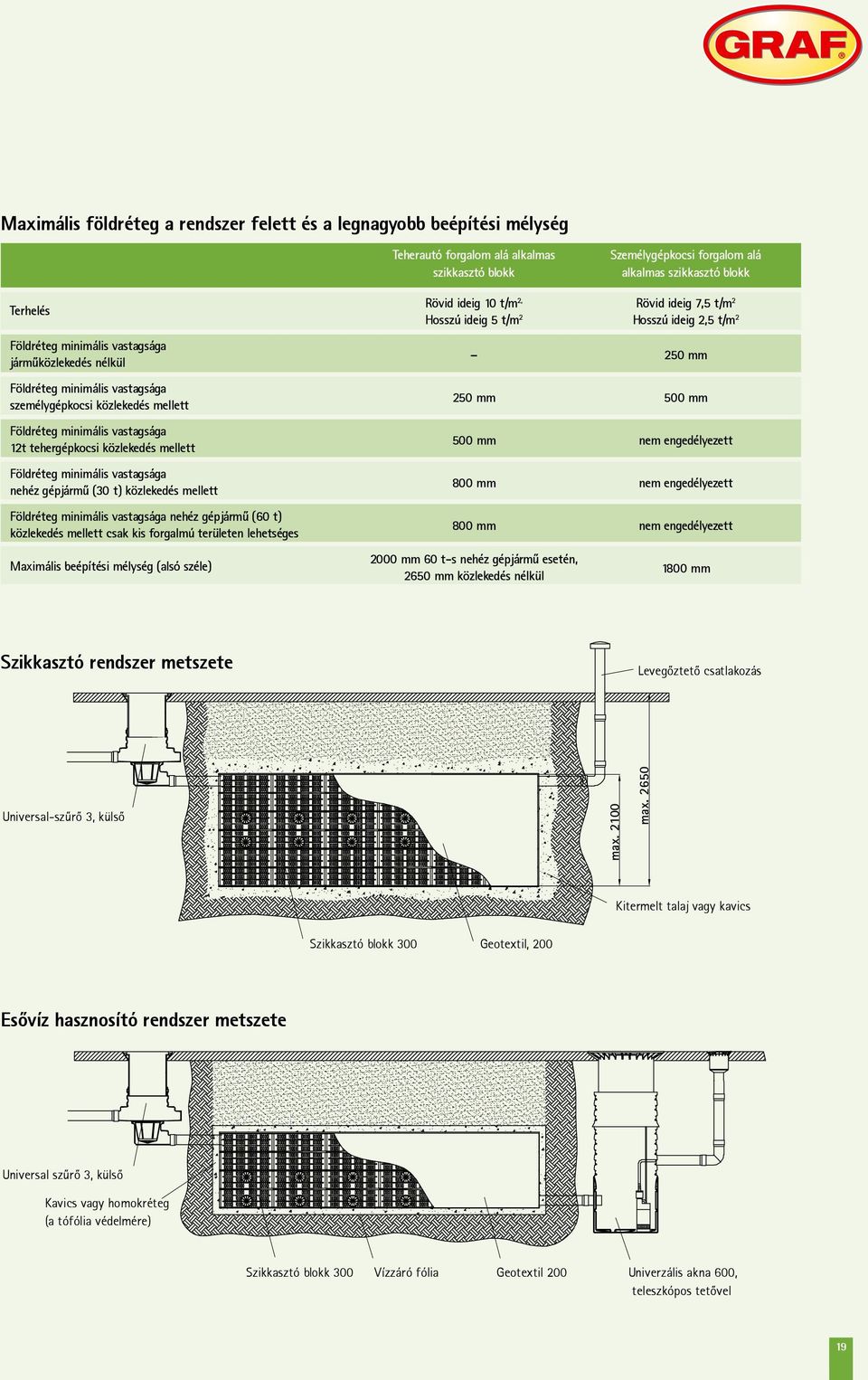

19 gra 4c Maximális földréteg a rendszer felett és a legnagyobb beépítési mélység Teherautó forgalom alá alkalmas szikkasztó blokk Személygépkocsi forgalom alá alkalmas szikkasztó blokk stri Terhelés Földréteg minimális vastagsága jármközlekedés nélkül Földréteg minimális vastagsága személygépkocsi közlekedés mellett Földréteg minimális vastagsága 12t tehergépkocsi közlekedés mellett Földréteg minimális vastagsága nehéz gépjárm (30 t) közlekedés mellett Földréteg minimális vastagsága nehéz gépjárm (60 t) közlekedés mellett csak kis forgalmú területen lehetséges Maximális beépítési mélység (alsó széle) Rövid ideig 10 t/m 2, Rövid ideig 7,5 t/m 2 Hosszú ideig 5 t/m 2 Hosszú ideig 2,5 t/m mm 250 mm 500 mm 500 mm nem engedélyezett 800 mm nem engedélyezett 800 mm nem engedélyezett 2000 mm 60 t-s nehéz gépjárm esetén, 2650 mm közlekedés nélkül 1800 mm Szikkasztó rendszer metszete Levegõztetõ csatlakozás Universal-szrõ 3, külsõ max max Kitermelt talaj vagy kavics Szikkasztó blokk 300 Geotextil, 200 Esõvíz hasznosító rendszer metszete Universal szrõ 3, külsõ Kavics vagy homokréteg (a tófólia védelmére) Szikkasztó blokk 300 Vízzáró fólia Geotextil 200 Univerzális akna 600, teleszkópos tetõvel 19

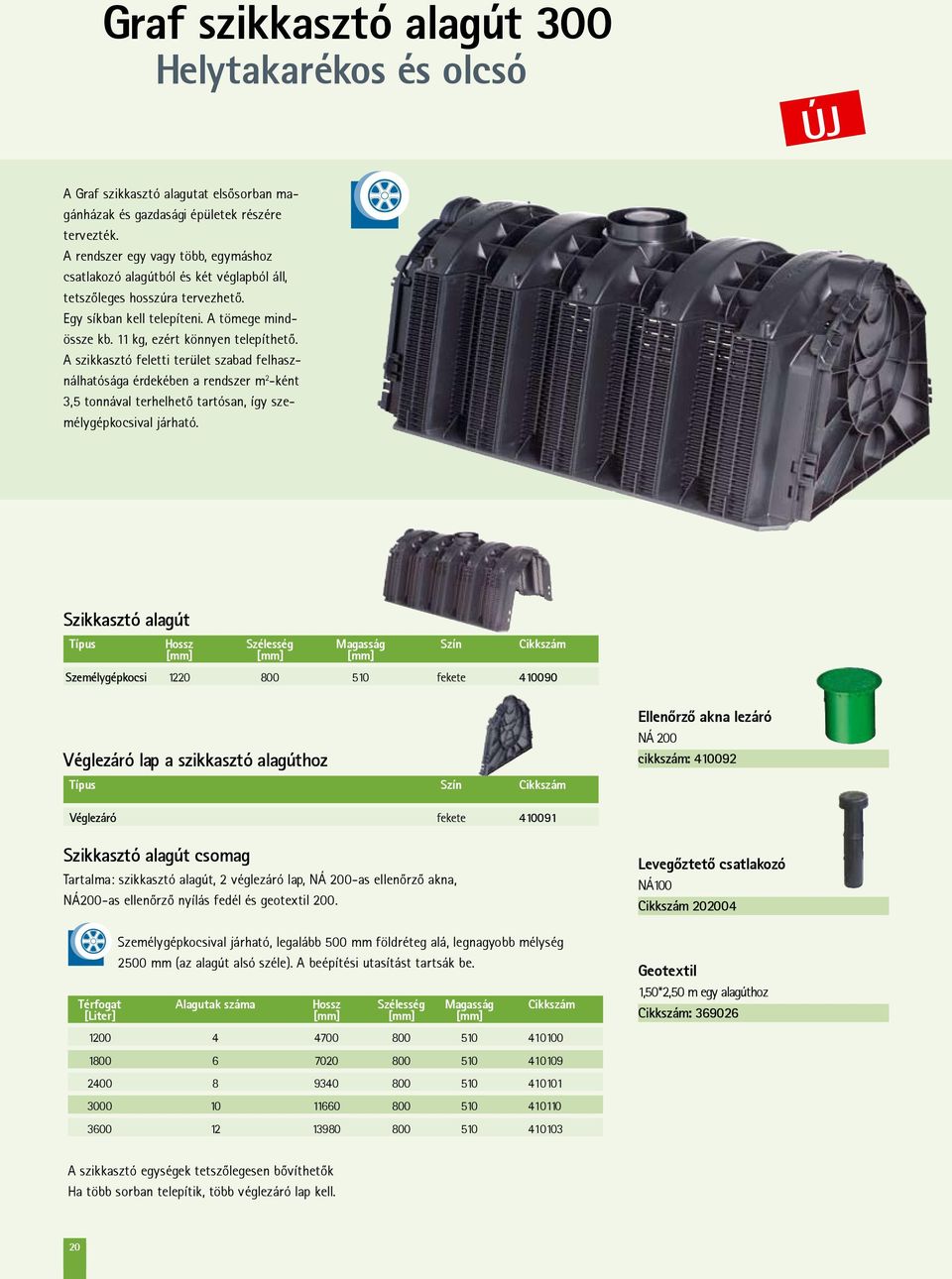

20 Graf szikkasztó alagút 300 Helytakarékos és olcsó ÚJ A Graf szikkasztó alagutat elsõsorban magánházak és gazdasági épületek részére tervezték. A rendszer egy vagy több, egymáshoz csatlakozó alagútból és két véglapból áll, tetszõleges hosszúra tervezhetõ. Egy síkban kell telepíteni. A tömege mindössze kb. 11 kg, ezért könnyen telepíthetõ. A szikkasztó feletti terület szabad felhasználhatósága érdekében a rendszer m 2 -ként 3,5 tonnával terhelhetõ tartósan, így személygépkocsival járható. Szikkasztó alagút Típus hossz [mm] Szélesség [mm] Magasság [mm] Szín Cikkszám Személygépkocsi fekete Véglezáró lap a szikkasztó alagúthoz Típus szín Cikkszám Ellenõrzõ akna lezáró NÁ 200 cikkszám: Véglezáró fekete Szikkasztó alagút csomag Tartalma: szikkasztó alagút, 2 véglezáró lap, NÁ 200-as ellenõrzõ akna, NÁ200-as ellenõrzõ nyílás fedél és geotextil 200. Személygépkocsival járható, legalább 500 mm földréteg alá, legnagyobb mélység 2500 mm (az alagút alsó széle). A beépítési utasítást tartsák be. Térfogat [Liter] Alagutak száma Hossz [mm] Szélesség [mm] Magasság [mm] Cikkszám Levegõztetõ csatlakozó NÁ100 Cikkszám Geotextil 1,50*2,50 m egy alagúthoz Cikkszám: A szikkasztó egységek tetszõlegesen bõvíthetõk Ha több sorban telepítik, több véglezáró lap kell. 20

21 4c grau Helytakarékos Különleges kialakítása révén könnyen egymásra rakható. Egy raklapon 42 alagút van, ez logisztikai költséget és raktározási területet takarít meg. Személygépkocsival járható A szikkasztó feletti terület Egy raklapon liternyi tároló kapacitásnak megfelelõ alagút van Nagy tároló kapacitás A GRAF szikkasztó alagút tároló kapacitása háromszorosa egy szokványos kavicsos elszivárogtató árokénak. 1 modul (11kg) ekképpen 800 kg kavicsot vagy 36 méter szivárgó (drén) csövet helyettesít. Gazdaságos A hagyományos kavicsos elszivárogtató árok építésével szemben készpénzt takarít meg azzal, hogy kevesebb földet kell kiemelni és a szikkasztó alagút ár/teljesítmény aránya jó. Könnyen be lehet építeni Az egység beépítése egyszer, gyors és változtatható. A beépítéshez nem kell nehéz munkagép egy alagút tömege csak 11 kg. Az egyes alagút elemeket egyszeren sorba rakva egymáshoz kell kapcsolni és soronként 2 véglezáróval kell ellátni. Az áramlás 3 irányú A GRAF szikkasztó alagút különleges kialakítása tartósan biztosítja a jó elszivárogtatást. strich szabad felhasználása érdekében a rendszert kb. 3,5 t/m2-rel tartósan lehet terhelni, így személygépkocsival járható a terület. Tetszõlegesen választható meg a mérete A szikkasztó alagutakat sorba kell rakni, az adottságokhoz és a kívánt tároló kapacitáshoz rugalmasan lehet illeszteni. egyszersített ábrázolás Otto Graf GmbH 21

22 Vízelvezetõ/elszivárogtató árok tervezése a Graf szikkasztó alagúttal A Graf szikkasztó alagút kifejezetten a csapadékvíz elszivárogtatására illetve visszatartására tervezett rendszer. A szikkasztó alagút szerkezete lehetõvé teszi, hogy a felszínhez közel és helytakarékosan építsék be személygépkocsi forgalommal terhelt felület alá is. A szabványoknak megfelelõen méretezni kell. A rendszer eliszaposodásának megakadályozására szrõt kell beépíteni. A hely kiválasztása A szivárogtató árok és a szomszédos, nem szigetelt pincéj épület közötti távolság 6 m. Az optimális elszivárogtatás érdekében a szikkasztó rendszert a talajvíz szintje fölé legalább 1 méterrel kell beépíteni. A meglévõ vagy a tervezett fáktól legalább a várható korona átmérõjének megfelelõ távolságra kell a rendszert telepíteni. A bevezetõ és a levegõztetõ csövek beépítése A bevezetõ csövet és a levegõztetõ csövet a véglezáró elõlapján az erre kialakított helyekre kell bekötni úgy, hogy a megfelelõen elvékonyított és felirattal ellátott, kör alakú mélyedéseket ki kell törni. A csöveknek legalább 200 mm-nyire be kell nyúlniuk az alagút belsejébe. Ha az alagutakat egy síkban de több sorban helyezik el, a befolyó víz egyenletes eloszlása érdekében minden sorhoz egy-egy hozzávezetést kell építeni. A levegõztetõt a felsõ részen kialakított csonkra kell kötni. Soronként egy-egy levegõztetõt kell betervezni. A szikkasztó alagút beépítése Az árok vízszintesre kialakított alapfelületére 80 cm vastagon osztályozott kavicsréteget kell teríteni (szemcsenagyság 8/16). A kavicságyra kell sorban elhelyezni az alagutakat, és egymással hosszirányban összekapcsolni. Az egyenletes elszivárogtatás érdekében az árkot a végleges feltöltés elõtt osztályozott (szemcsenagyság 20/40) kaviccsal kell feltölteni. A kavicsréteg 150 mm-rel takarja a szikkasztó alagútat. A kavicsfeltöltés védelme érdekében a kavicsréteget geotextillel kell beborítani. Végül az árkot rétegenként tömörítve teljesen fel kell tölteni. Mszaki adatok: Térfogat: 300 liter Hosszúság: 1220 mm Szélesség: 800 mm Magasság: 510 mm Csatlakozás: fent NÁ 100, 150, 200,300 lent NÁ 100 Tömeg: kb. 11 kg Anyaga: 100% újra feldolgozott polipropilén NÁ Hossza a véglezáró lappal NÁ 200 NÁ 100 NÁ 100 NÁ 150 NÁ 200 NÁ NÁ 100 Véglezáró lap cikkszám:

23 A földréteg maximális vastagsága és beépítési mélység 4c grau Szikkasztó alagút 300 Terhelés rövid idõszakra max 7,5 t/m 2 hosszú idõre max. 3,5 t/m 2 strich Földréteg minimális vastagsága jármforgalom nélkül Földréteg minimális vastagsága személygépkocsi forgalomnál Maximális beépítési mélység (alsó szél) 250 mm 500 mm 2500 mm Felülnézet Személygépkocsi parkoló Feltöltõ anyag Háló (külön rendelésre) Feltöltõ anyag: kitermelt föld és homok keveréke, vízvezetõ képességi együttható k= 1 x 10-5 m/s Geotextil (200) Kavics 20/40 Szikkasztó alagút 300 Vízbevezetõ csõ maximális átmérõ NÁ 300 Vízvezetõ csatorna Metszet Háló (külön rendelésre) Feltöltõ anyag: kitermelt föld és homok keveréke, vízvezetõ képességi együttható k=1 x 10-5 m/s Ellenõrzõ akna / levegõztetõ nyílás csatlakozás Személygépkocsi parkoló Kavics 20/ tól max mm-ig 510 Geotextil Graf-Tex 200 Szikkasztó alagút Nyitott szivárogtató vízelvezetõ csatorna Úttest vagy parkoló max. Geotextil Feltöltõ anyag: kitermelt talaj és homok keveréke vízvezetõ képességi együttható k= 1 x 10-5 m/s Szikkasztó alagút 300 méretek mm-ben 23

24 Esõvíz felhasználása S z i k k a s z t á s A prospektusban feltüntetett méretek trése 3%. A mszaki változtatás, továbbfejlesztés valamint az esetleges tévedések jogát fenntartjuk. E s õ v í z h a s z n o s í t á s K e r t i b e r e n d e z é s e k S z e n n y v í z k e z e l é s Az Ön szakkereskedõje: Otto Graf GmbH Kunststofferzeugnisse Carl-Zeiss-Straße 2-6 D Teningen Magyarországi importõr: Summa-Trade Kft Budapest, Heltai Jenõ tér 17. Tel./fax: (1) ; info@summatrade.hu 40 Több, mint éve Minõség és innováció Otto Graf GmbH, Teningen. Utánnyomás még részletekben is csak írásos engedéllyel.
