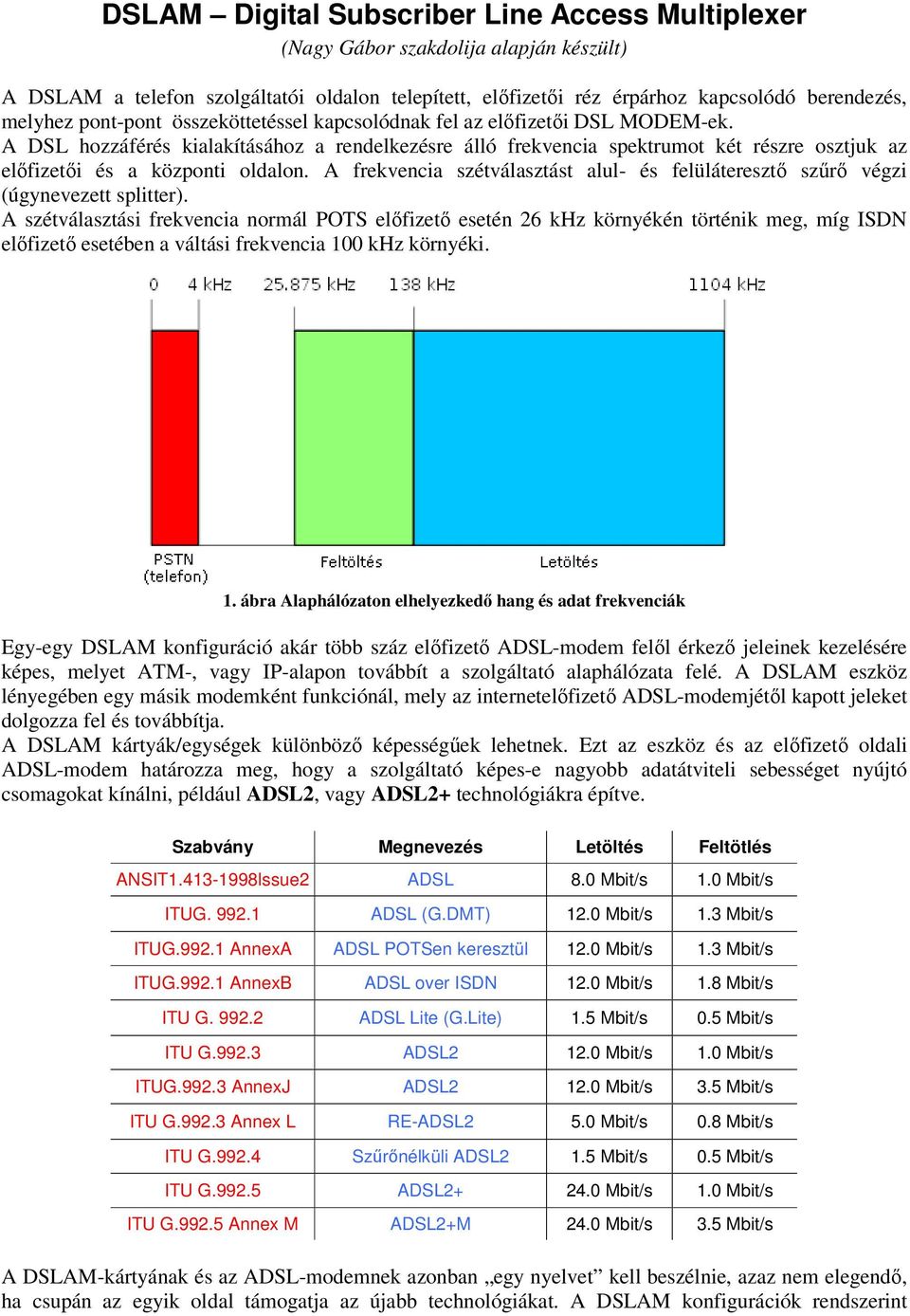

1 DSLAM Digital Subscriber Line Access Multiplexer (Nagy Gábor szakdolija alapján készült) A DSLAM a telefon szolgáltatói oldalon telepített, elıfizetıi réz érpárhoz kapcsolódó berendezés, melyhez pont-pont összeköttetéssel kapcsolódnak fel az elıfizetıi DSL MODEM-ek. A DSL hozzáférés kialakításához a rendelkezésre álló frekvencia spektrumot két részre osztjuk az elıfizetıi és a központi oldalon. A frekvencia szétválasztást alul- és felüláteresztı szőrı végzi (úgynevezett splitter). A szétválasztási frekvencia normál POTS elıfizetı esetén 26 khz környékén történik meg, míg ISDN elıfizetı esetében a váltási frekvencia 100 khz környéki. 1. ábra Alaphálózaton elhelyezkedı hang és adat frekvenciák Egy-egy DSLAM konfiguráció akár több száz elıfizetı ADSL-modem felıl érkezı jeleinek kezelésére képes, melyet ATM-, vagy IP-alapon továbbít a szolgáltató alaphálózata felé. A DSLAM eszköz lényegében egy másik modemként funkciónál, mely az internetelıfizetı ADSL-modemjétıl kapott jeleket dolgozza fel és továbbítja. A DSLAM kártyák/egységek különbözı képességőek lehetnek. Ezt az eszköz és az elıfizetı oldali ADSL-modem határozza meg, hogy a szolgáltató képes-e nagyobb adatátviteli sebességet nyújtó csomagokat kínálni, például ADSL2, vagy ADSL2+ technológiákra építve. Szabvány Megnevezés Letöltés Feltötlés ANSIT lssue2 ADSL 8.0 Mbit/s 1.0 Mbit/s ITUG ADSL (G.DMT) 12.0 Mbit/s 1.3 Mbit/s ITUG AnnexA ADSL POTSen keresztül 12.0 Mbit/s 1.3 Mbit/s ITUG AnnexB ADSL over ISDN 12.0 Mbit/s 1.8 Mbit/s ITU G ADSL Lite (G.Lite) 1.5 Mbit/s 0.5 Mbit/s ITU G ADSL Mbit/s 1.0 Mbit/s ITUG AnnexJ ADSL Mbit/s 3.5 Mbit/s ITU G Annex L RE-ADSL2 5.0 Mbit/s 0.8 Mbit/s ITU G Szőrınélküli ADSL2 1.5 Mbit/s 0.5 Mbit/s ITU G ADSL Mbit/s 1.0 Mbit/s ITU G Annex M ADSL2+M 24.0 Mbit/s 3.5 Mbit/s A DSLAM-kártyának és az ADSL-modemnek azonban egy nyelvet kell beszélnie, azaz nem elegendı, ha csupán az egyik oldal támogatja az újabb technológiákat. A DSLAM konfigurációk rendszerint

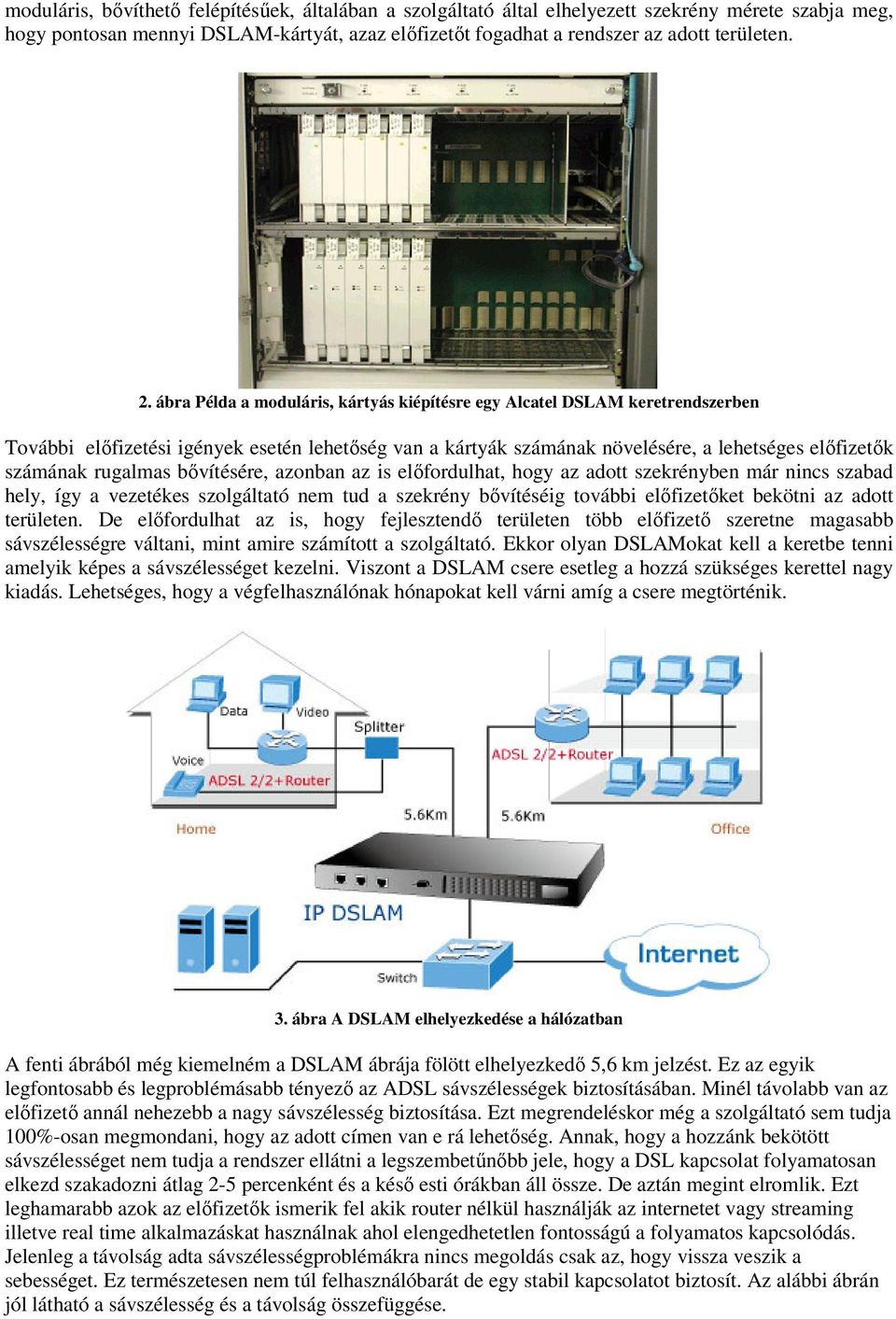

2 moduláris, bıvíthetı felépítésőek, általában a szolgáltató által elhelyezett szekrény mérete szabja meg, hogy pontosan mennyi DSLAM-kártyát, azaz elıfizetıt fogadhat a rendszer az adott területen. 2. ábra Példa a moduláris, kártyás kiépítésre egy Alcatel DSLAM keretrendszerben További elıfizetési igények esetén lehetıség van a kártyák számának növelésére, a lehetséges elıfizetık számának rugalmas bıvítésére, azonban az is elıfordulhat, hogy az adott szekrényben már nincs szabad hely, így a vezetékes szolgáltató nem tud a szekrény bıvítéséig további elıfizetıket bekötni az adott területen. De elıfordulhat az is, hogy fejlesztendı területen több elıfizetı szeretne magasabb sávszélességre váltani, mint amire számított a szolgáltató. Ekkor olyan DSLAMokat kell a keretbe tenni amelyik képes a sávszélességet kezelni. Viszont a DSLAM csere esetleg a hozzá szükséges kerettel nagy kiadás. Lehetséges, hogy a végfelhasználónak hónapokat kell várni amíg a csere megtörténik. 3. ábra A DSLAM elhelyezkedése a hálózatban A fenti ábrából még kiemelném a DSLAM ábrája fölött elhelyezkedı 5,6 km jelzést. Ez az egyik legfontosabb és legproblémásabb tényezı az ADSL sávszélességek biztosításában. Minél távolabb van az elıfizetı annál nehezebb a nagy sávszélesség biztosítása. Ezt megrendeléskor még a szolgáltató sem tudja 100%-osan megmondani, hogy az adott címen van e rá lehetıség. Annak, hogy a hozzánk bekötött sávszélességet nem tudja a rendszer ellátni a legszembetőnıbb jele, hogy a DSL kapcsolat folyamatosan elkezd szakadozni átlag 2-5 percenként és a késı esti órákban áll össze. De aztán megint elromlik. Ezt leghamarabb azok az elıfizetık ismerik fel akik router nélkül használják az internetet vagy streaming illetve real time alkalmazáskat használnak ahol elengedhetetlen fontosságú a folyamatos kapcsolódás. Jelenleg a távolság adta sávszélességproblémákra nincs megoldás csak az, hogy vissza veszik a sebességet. Ez természetesen nem túl felhasználóbarát de egy stabil kapcsolatot biztosít. Az alábbi ábrán jól látható a sávszélesség és a távolság összefüggése.

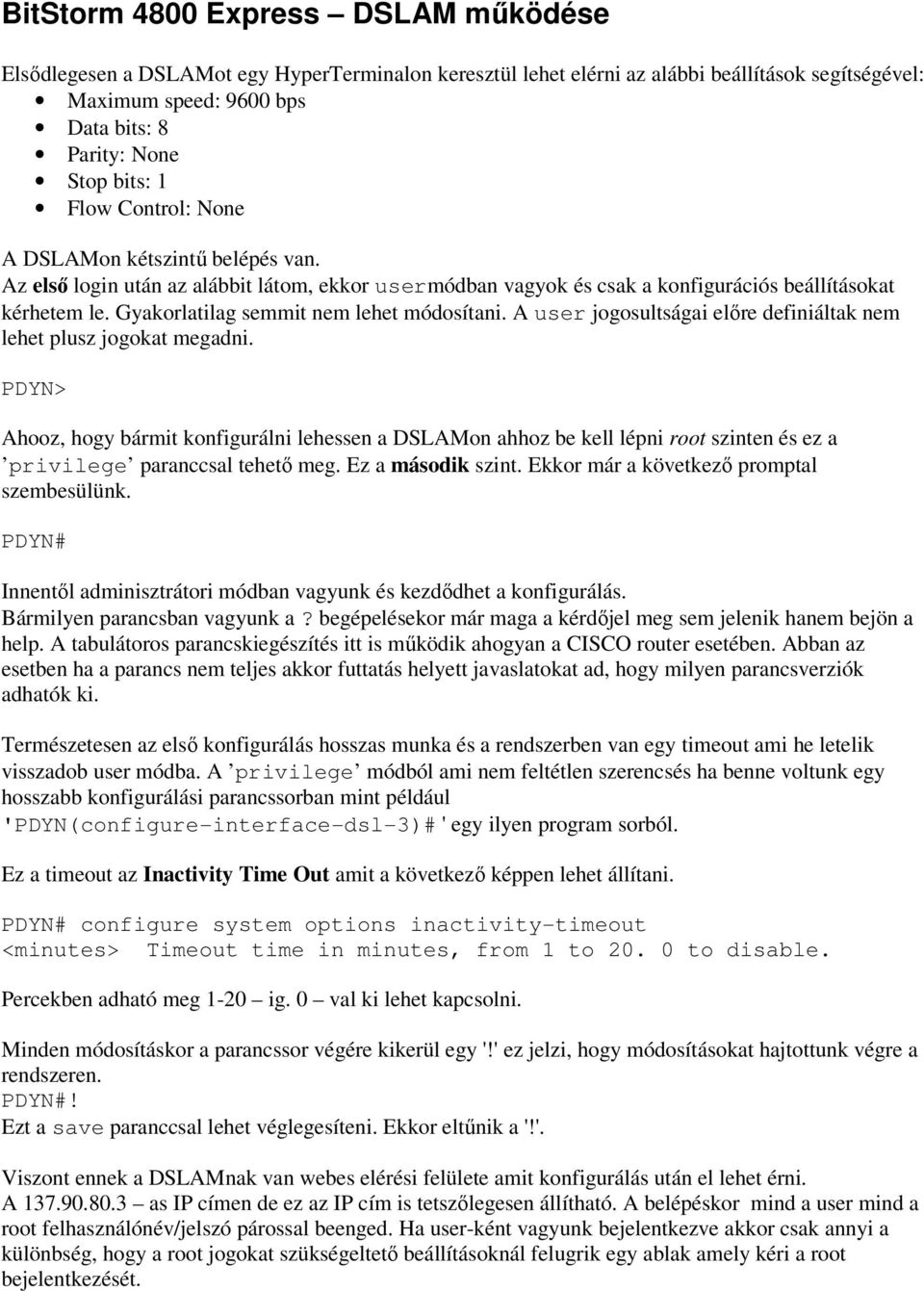

3 BitStorm 4800 Express DSLAM mőködése Elsıdlegesen a DSLAMot egy HyperTerminalon keresztül lehet elérni az alábbi beállítások segítségével: Maximum speed: 9600 bps Data bits: 8 Parity: None Stop bits: 1 Flow Control: None A DSLAMon kétszintő belépés van. Az elsı login után az alábbit látom, ekkor usermódban vagyok és csak a konfigurációs beállításokat kérhetem le. Gyakorlatilag semmit nem lehet módosítani. A user jogosultságai elıre definiáltak nem lehet plusz jogokat megadni. PDYN> Ahooz, hogy bármit konfigurálni lehessen a DSLAMon ahhoz be kell lépni root szinten és ez a privilege paranccsal tehetı meg. Ez a második szint. Ekkor már a következı promptal szembesülünk. PDYN# Innentıl adminisztrátori módban vagyunk és kezdıdhet a konfigurálás. Bármilyen parancsban vagyunk a? begépelésekor már maga a kérdıjel meg sem jelenik hanem bejön a help. A tabulátoros parancskiegészítés itt is mőködik ahogyan a CISCO router esetében. Abban az esetben ha a parancs nem teljes akkor futtatás helyett javaslatokat ad, hogy milyen parancsverziók adhatók ki. Természetesen az elsı konfigurálás hosszas munka és a rendszerben van egy timeout ami he letelik visszadob user módba. A privilege módból ami nem feltétlen szerencsés ha benne voltunk egy hosszabb konfigurálási parancssorban mint például 'PDYN(configure-interface-dsl-3)# ' egy ilyen program sorból. Ez a timeout az Inactivity Time Out amit a következı képpen lehet állítani. PDYN# configure system options inactivity-timeout <minutes> Timeout time in minutes, from 1 to to disable. Percekben adható meg 1-20 ig. 0 val ki lehet kapcsolni. Minden módosításkor a parancssor végére kikerül egy '!' ez jelzi, hogy módosításokat hajtottunk végre a rendszeren. PDYN#! Ezt a save paranccsal lehet véglegesíteni. Ekkor eltőnik a '!'. Viszont ennek a DSLAMnak van webes elérési felülete amit konfigurálás után el lehet érni. A as IP címen de ez az IP cím is tetszılegesen állítható. A belépéskor mind a user mind a root felhasználónév/jelszó párossal beenged. Ha user-ként vagyunk bejelentkezve akkor csak annyi a különbség, hogy a root jogokat szükségeltetı beállításoknál felugrik egy ablak amely kéri a root bejelentkezését.

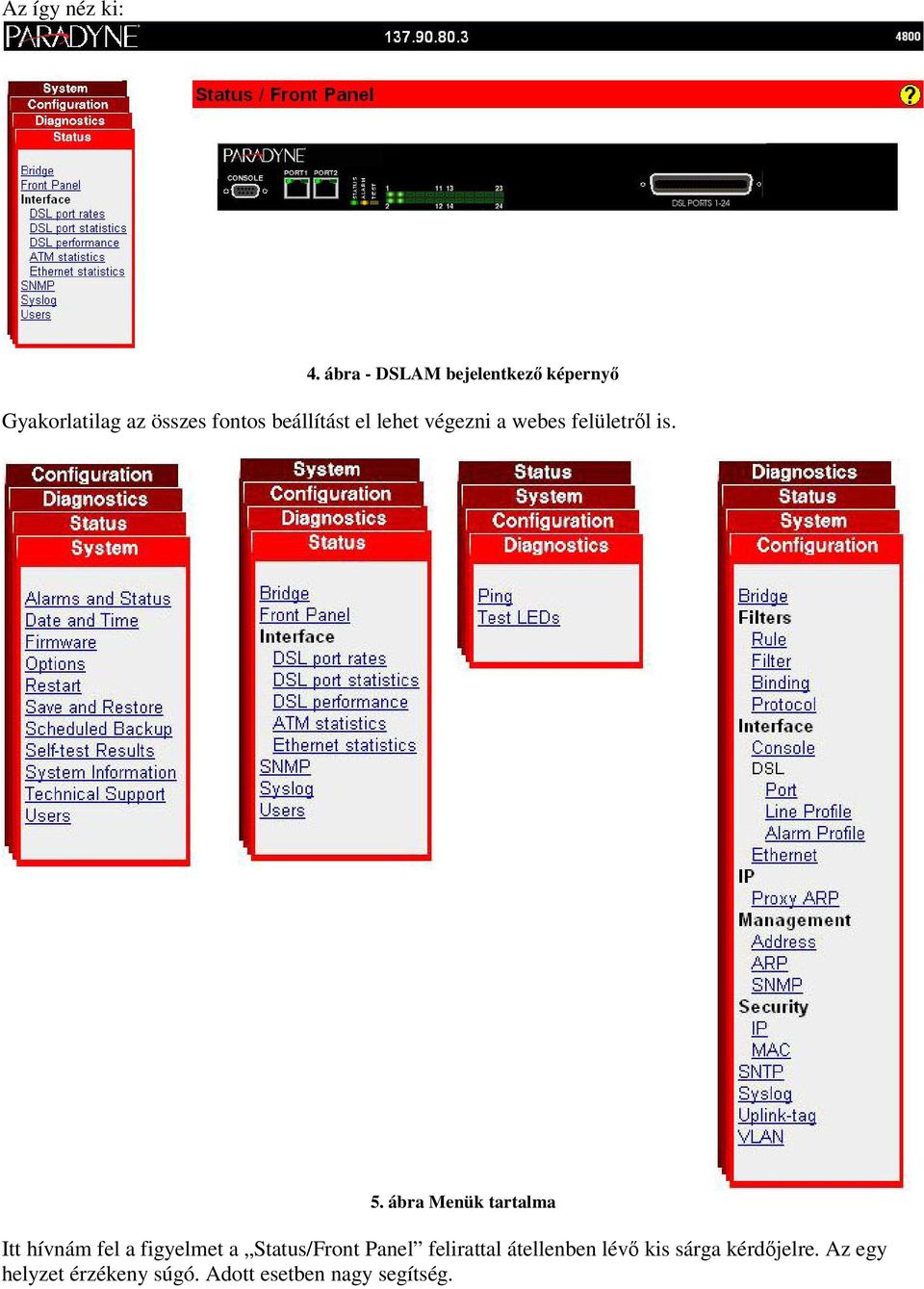

4 Az így néz ki: 4. ábra - DSLAM bejelentkezı képernyı Gyakorlatilag az összes fontos beállítást el lehet végezni a webes felületrıl is. 5. ábra Menük tartalma Itt hívnám fel a figyelmet a Status/Front Panel felirattal átellenben lévı kis sárga kérdıjelre. Az egy helyzet érzékeny súgó. Adott esetben nagy segítség.

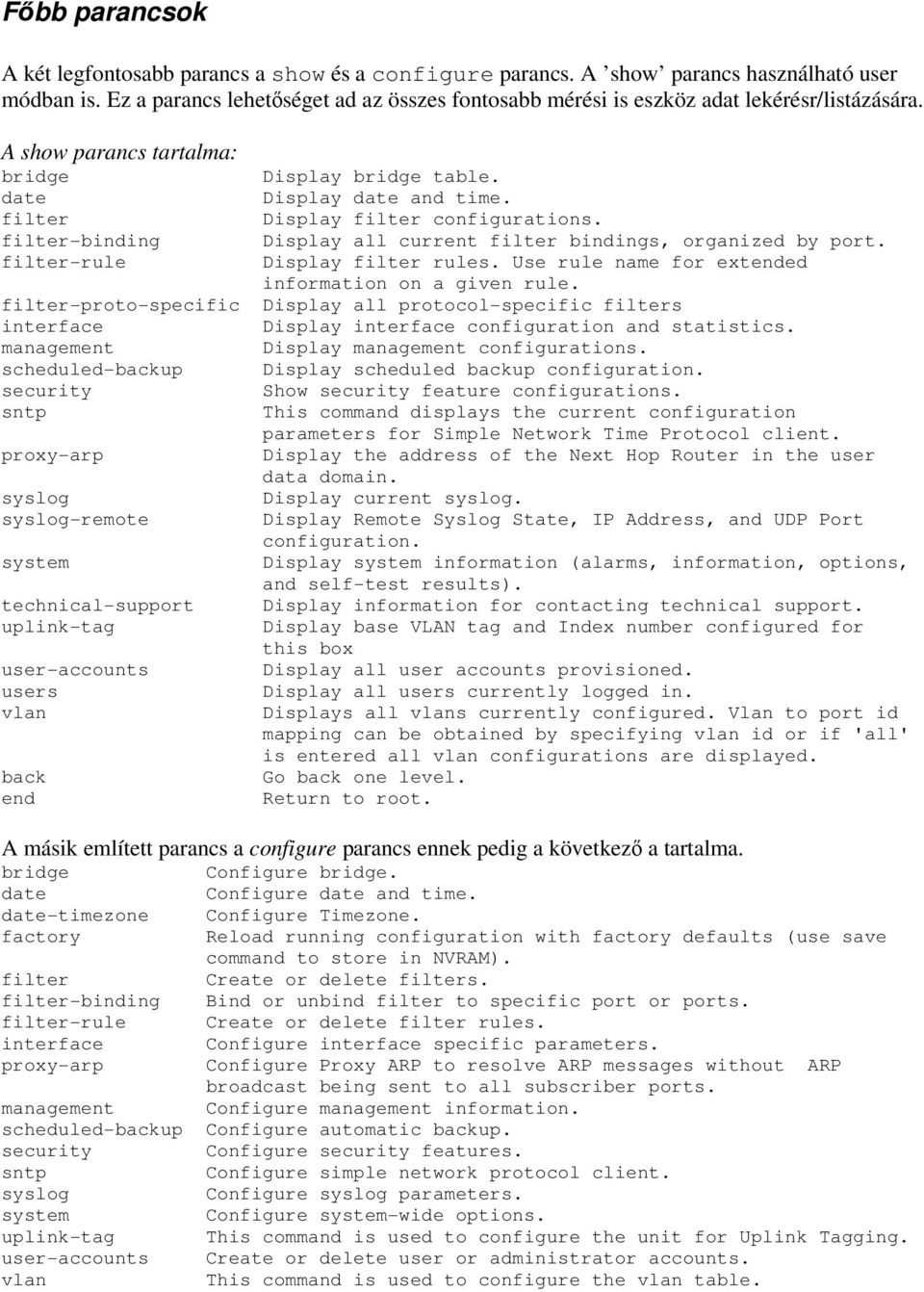

5 Fıbb parancsok A két legfontosabb parancs a show és a configure parancs. A show parancs használható user módban is. Ez a parancs lehetıséget ad az összes fontosabb mérési is eszköz adat lekérésr/listázására. A show parancs tartalma: bridge Display bridge table. date Display date and time. filter Display filter configurations. filter-binding Display all current filter bindings, organized by port. filter-rule Display filter rules. Use rule name for extended information on a given rule. filter-proto-specific Display all protocol-specific filters interface Display interface configuration and statistics. management Display management configurations. scheduled-backup Display scheduled backup configuration. security Show security feature configurations. sntp This command displays the current configuration parameters for Simple Network Time Protocol client. proxy-arp Display the address of the Next Hop Router in the user data domain. syslog Display current syslog. syslog-remote Display Remote Syslog State, IP Address, and UDP Port configuration. system Display system information (alarms, information, options, and self-test results). technical-support Display information for contacting technical support. uplink-tag Display base VLAN tag and Index number configured for this box user-accounts Display all user accounts provisioned. users Display all users currently logged in. vlan Displays all vlans currently configured. Vlan to port id mapping can be obtained by specifying vlan id or if 'all' is entered all vlan configurations are displayed. back Go back one level. end Return to root. A másik említett parancs a configure parancs ennek pedig a következı a tartalma. bridge Configure bridge. date Configure date and time. date-timezone Configure Timezone. factory Reload running configuration with factory defaults (use save command to store in NVRAM). filter Create or delete filters. filter-binding Bind or unbind filter to specific port or ports. filter-rule Create or delete filter rules. interface Configure interface specific parameters. proxy-arp Configure Proxy ARP to resolve ARP messages without ARP broadcast being sent to all subscriber ports. management Configure management information. scheduled-backup Configure automatic backup. security Configure security features. sntp Configure simple network protocol client. syslog Configure syslog parameters. system Configure system-wide options. uplink-tag This command is used to configure the unit for Uplink Tagging. user-accounts Create or delete user or administrator accounts. vlan This command is used to configure the vlan table.

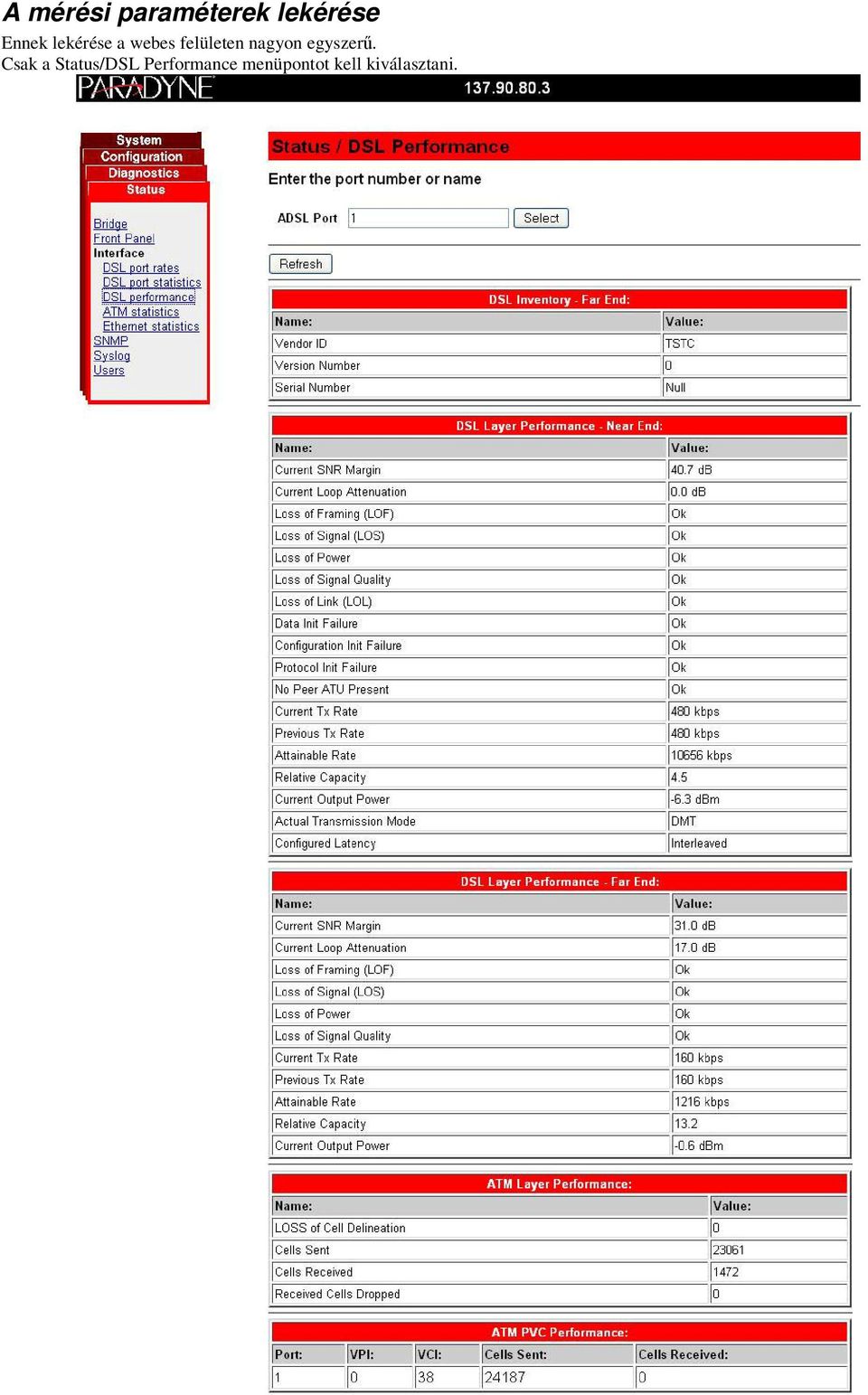

6 A mérési paraméterek lekérése Ennek lekérése a webes felületen nagyon egyszerő. Csak a Status/DSL Performance menüpontot kell kiválasztani.

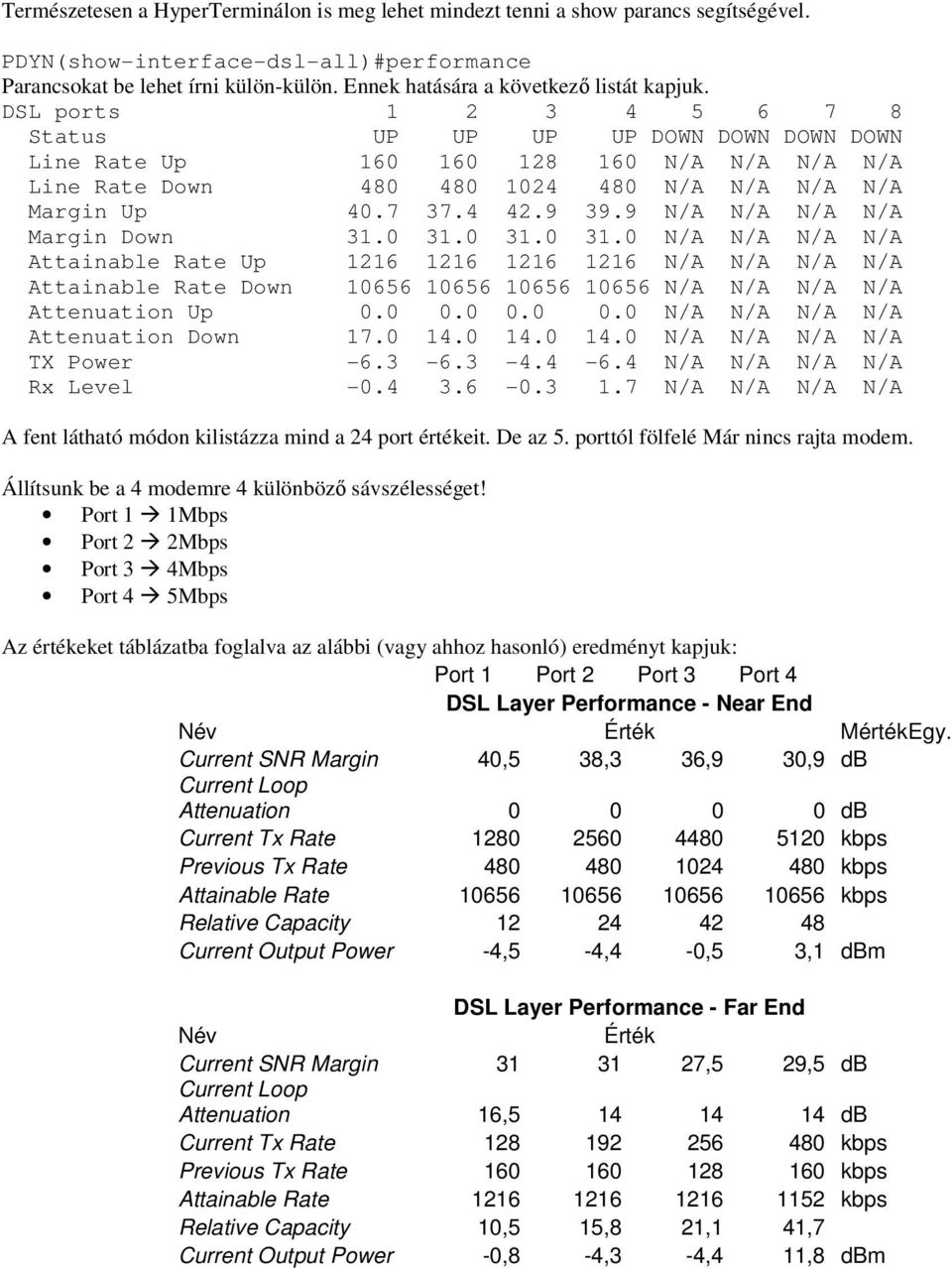

7 Természetesen a HyperTerminálon is meg lehet mindezt tenni a show parancs segítségével. PDYN(show-interface-dsl-all)#performance Parancsokat be lehet írni külön-külön. Ennek hatására a következı listát kapjuk. DSL ports Status UP UP UP UP DOWN DOWN DOWN DOWN Line Rate Up N/A N/A N/A N/A Line Rate Down N/A N/A N/A N/A Margin Up N/A N/A N/A N/A Margin Down N/A N/A N/A N/A Attainable Rate Up N/A N/A N/A N/A Attainable Rate Down N/A N/A N/A N/A Attenuation Up N/A N/A N/A N/A Attenuation Down N/A N/A N/A N/A TX Power N/A N/A N/A N/A Rx Level N/A N/A N/A N/A A fent látható módon kilistázza mind a 24 port értékeit. De az 5. porttól fölfelé Már nincs rajta modem. Állítsunk be a 4 modemre 4 különbözı sávszélességet! Port 1 1Mbps Port 2 2Mbps Port 3 4Mbps Port 4 5Mbps Az értékeket táblázatba foglalva az alábbi (vagy ahhoz hasonló) eredményt kapjuk: Port 1 Port 2 Port 3 Port 4 DSL Layer Performance - Near End Név Érték MértékEgy. Current SNR Margin 40,5 38,3 36,9 30,9 db Current Loop Attenuation db Current Tx Rate kbps Previous Tx Rate kbps Attainable Rate kbps Relative Capacity Current Output Power -4,5-4,4-0,5 3,1 dbm DSL Layer Performance - Far End Név Érték Current SNR Margin ,5 29,5 db Current Loop Attenuation 16, db Current Tx Rate kbps Previous Tx Rate kbps Attainable Rate kbps Relative Capacity 10,5 15,8 21,1 41,7 Current Output Power -0,8-4,3-4,4 11,8 dbm

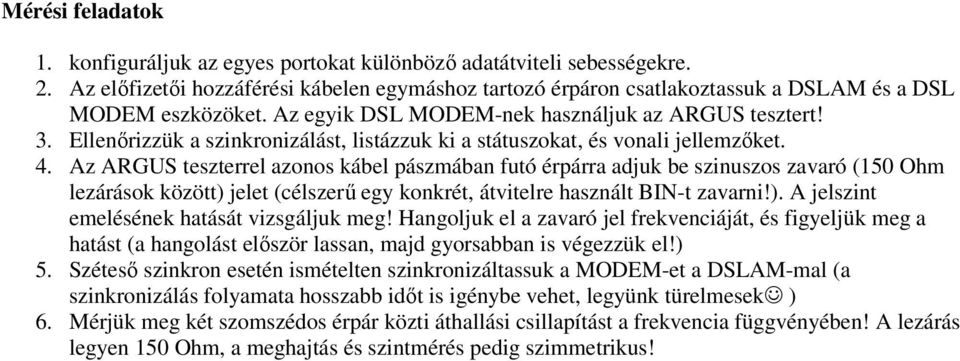

8 Mérési feladatok 1. konfiguráljuk az egyes portokat különbözı adatátviteli sebességekre. 2. Az elıfizetıi hozzáférési kábelen egymáshoz tartozó érpáron csatlakoztassuk a DSLAM és a DSL MODEM eszközöket. Az egyik DSL MODEM-nek használjuk az ARGUS tesztert! 3. Ellenırizzük a szinkronizálást, listázzuk ki a státuszokat, és vonali jellemzıket. 4. Az ARGUS teszterrel azonos kábel pászmában futó érpárra adjuk be szinuszos zavaró (150 Ohm lezárások között) jelet (célszerő egy konkrét, átvitelre használt BIN-t zavarni!). A jelszint emelésének hatását vizsgáljuk meg! Hangoljuk el a zavaró jel frekvenciáját, és figyeljük meg a hatást (a hangolást elıször lassan, majd gyorsabban is végezzük el!) 5. Szétesı szinkron esetén ismételten szinkronizáltassuk a MODEM-et a DSLAM-mal (a szinkronizálás folyamata hosszabb idıt is igénybe vehet, legyünk türelmesek ) 6. Mérjük meg két szomszédos érpár közti áthallási csillapítást a frekvencia függvényében! A lezárás legyen 150 Ohm, a meghajtás és szintmérés pedig szimmetrikus!
