1 Üzemeltetési utasítás Spaltfix S-30 D *D * Magyar Copyright by Posch Gesellschaft m.b.h., Made in Austria

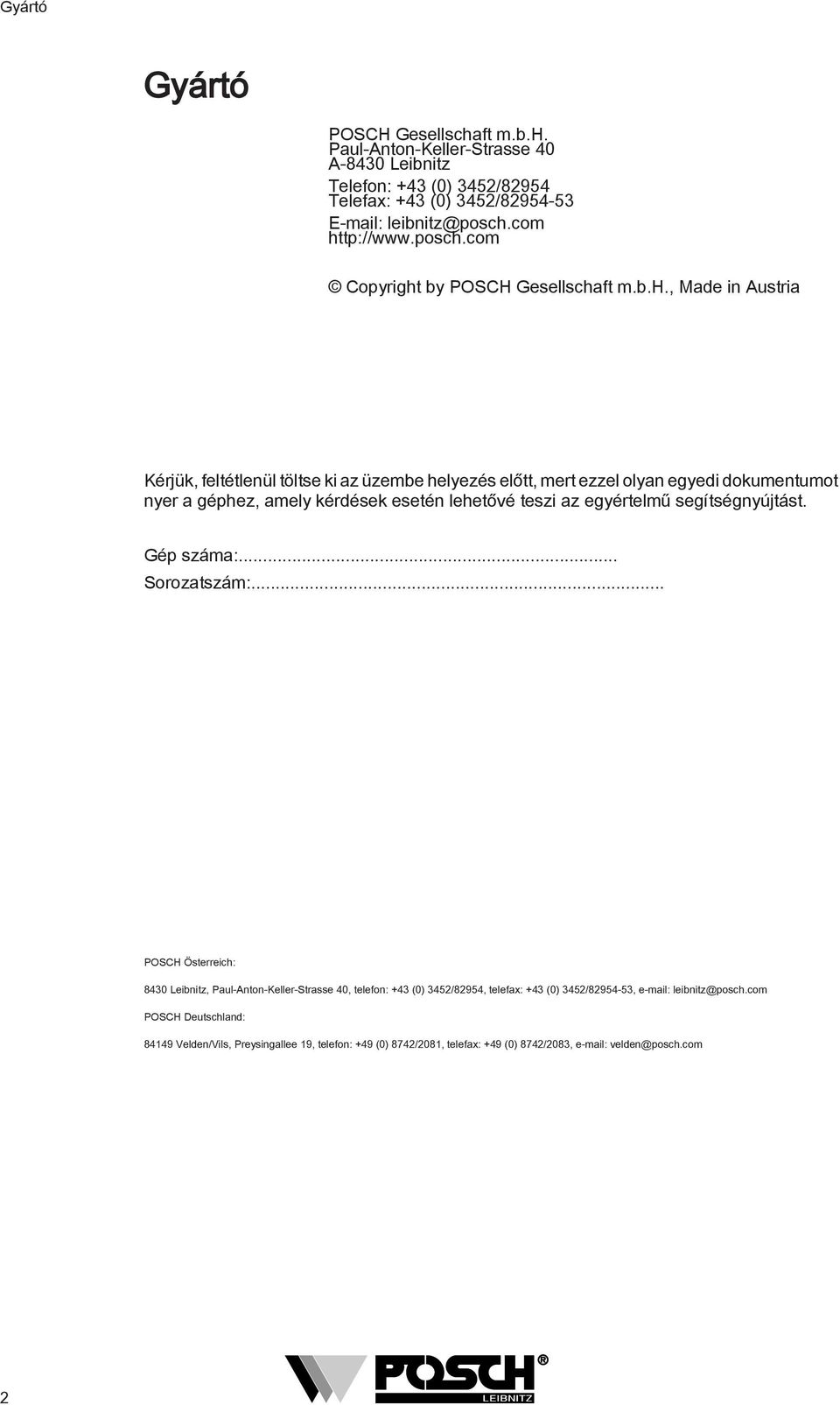

2 Gyártó Gyártó POSCH Gesellschaft m.b.h. Paul-Anton-Keller-Strasse 40 A-8430 Leibnitz Telefon: +43 (0) 345/8954 Telefax: +43 (0) 345/ Copyright by POSCH Gesellschaft m.b.h., Made in Austria Kérjük, feltétlenül töltse ki az üzembe helyezés előtt, mert ezzel olyan egyedi dokumentumot nyer a géphez, amely kérdések esetén lehetővé teszi az egyértelmű segítségnyújtást. Gép száma:... Sorozatszám:... POSCH Österreich: 8430 Leibnitz, Paul-Anton-Keller-Strasse 40, telefon: +43 (0) 345/8954, telefax: +43 (0) 345/ , leibnitz@posch.com POSCH Deutschland: 8449 Velden/Vils, Preysingallee 9, telefon: +49 (0) 874/08, telefax: +49 (0) 874/083, velden@posch.com

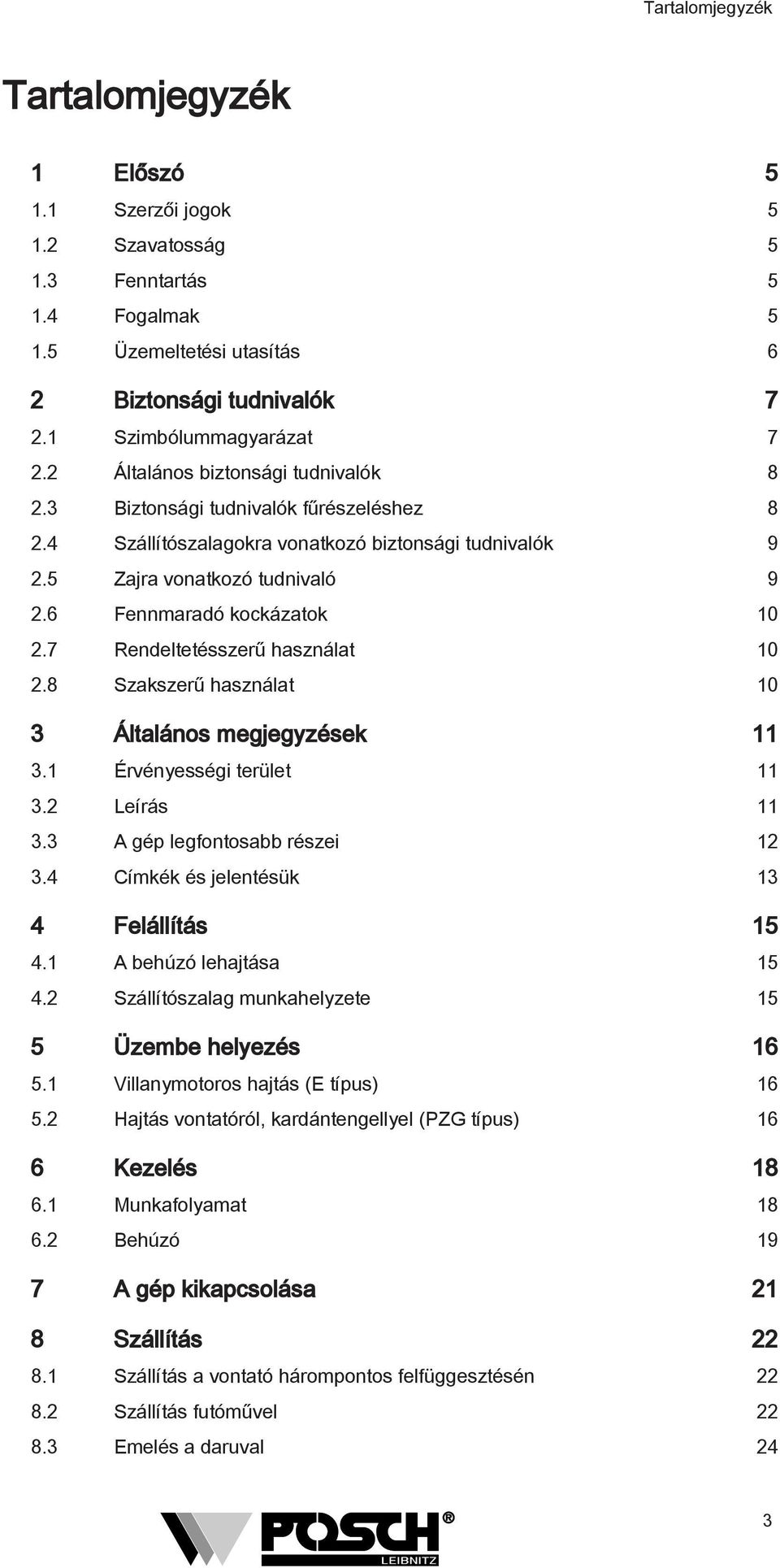

3 Tartalomjegyzék Tartalomjegyzék Előszó 5. Szerzői jogok 5. Szavatosság 5.3 Fenntartás 5.4 Fogalmak 5.5 Üzemeltetési utasítás 6 Biztonsági tudnivalók 7. Szimbólummagyarázat 7. Általános biztonsági tudnivalók 8.3 Biztonsági tudnivalók fűrészeléshez 8.4 Szállítószalagokra vonatkozó biztonsági tudnivalók 9.5 Zajra vonatkozó tudnivaló 9.6 Fennmaradó kockázatok 0.7 Rendeltetésszerű használat 0.8 Szakszerű használat 0 3 Általános megjegyzések 3. Érvényességi terület 3. Leírás 3.3 A gép legfontosabb részei 3.4 Címkék és jelentésük 3 4 Felállítás 5 4. A behúzó lehajtása 5 4. Szállítószalag munkahelyzete 5 5 Üzembe helyezés 6 5. Villanymotoros hajtás (E típus) 6 5. Hajtás vontatóról, kardántengellyel (PZG típus) 6 6 Kezelés 8 6. Munkafolyamat 8 6. Behúzó 9 7 A gép kikapcsolása 8 Szállítás 8. Szállítás a vontató hárompontos felfüggesztésén 8. Szállítás futóművel 8.3 Emelés a daruval 4 3

4 Tartalomjegyzék 9 Ellenőrzések 5 9. Védőberendezések 5 9. Csavarkötések Hidraulika vezetékek Fűrészlap Ékszíj-feszesség Olajszint 5 0 Karbantartás 7 0. Kenés 7 0. Fűrészlap Ékszíjcsere Billentő funkció Hasító funkció Behúzó heveder Végállás-kapcsoló Olajcsere Tisztítás 38 Különleges felszerelés 39. Szállítószalag 39. SplitControl 4 Kiegészítő felszerelés 54. Hasítókés változatok 54. Behúzó-hosszabbító 54.3 Hossz-szállító 55.4 Keresztszállító 57 3 Hibaelhárítás 59 4 Műszaki adatok 6 5 Szerviz 6 EK megfelelőségi nyilatkozat 63 4

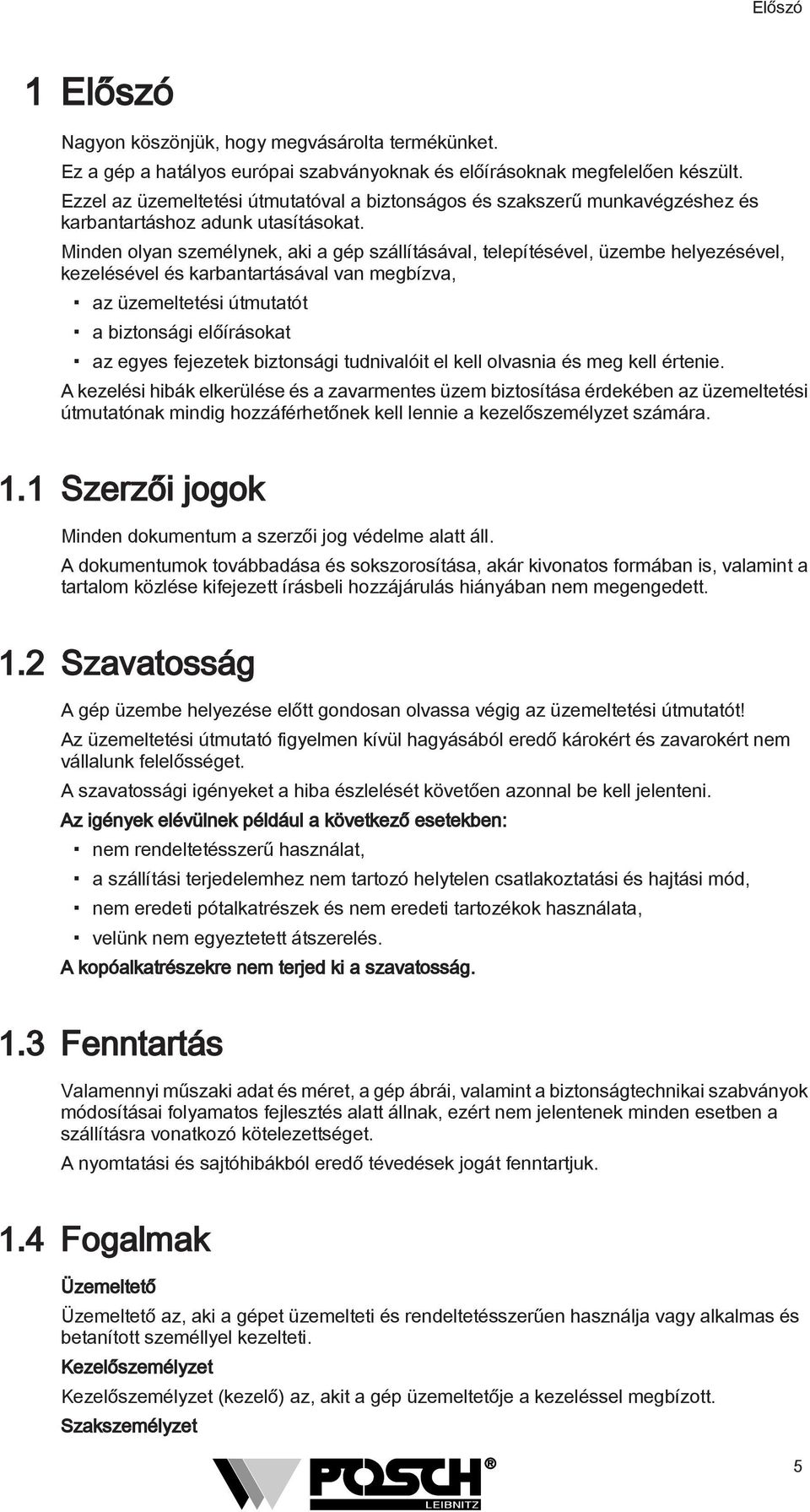

5 Előszó Előszó Nagyon köszönjük, hogy megvásárolta termékünket. Ez a gép a hatályos európai szabványoknak és előírásoknak megfelelően készült. Ezzel az üzemeltetési útmutatóval a biztonságos és szakszerű munkavégzéshez és karbantartáshoz adunk utasításokat. Minden olyan személynek, aki a gép szállításával, telepítésével, üzembe helyezésével, kezelésével és karbantartásával van megbízva, az üzemeltetési útmutatót a biztonsági előírásokat az egyes fejezetek biztonsági tudnivalóit el kell olvasnia és meg kell értenie. A kezelési hibák elkerülése és a zavarmentes üzem biztosítása érdekében az üzemeltetési útmutatónak mindig hozzáférhetőnek kell lennie a kezelőszemélyzet számára.. Szerzői jogok Minden dokumentum a szerzői jog védelme alatt áll. A dokumentumok továbbadása és sokszorosítása, akár kivonatos formában is, valamint a tartalom közlése kifejezett írásbeli hozzájárulás hiányában nem megengedett.. Szavatosság A gép üzembe helyezése előtt gondosan olvassa végig az üzemeltetési útmutatót! Az üzemeltetési útmutató figyelmen kívül hagyásából eredő károkért és zavarokért nem vállalunk felelősséget. A szavatossági igényeket a hiba észlelését követően azonnal be kell jelenteni. Az igények elévülnek például a következő esetekben: nem rendeltetésszerű használat, a szállítási terjedelemhez nem tartozó helytelen csatlakoztatási és hajtási mód, nem eredeti pótalkatrészek és nem eredeti tartozékok használata, velünk nem egyeztetett átszerelés. A kopóalkatrészekre nem terjed ki a szavatosság..3 Fenntartás Valamennyi műszaki adat és méret, a gép ábrái, valamint a biztonságtechnikai szabványok módosításai folyamatos fejlesztés alatt állnak, ezért nem jelentenek minden esetben a szállításra vonatkozó kötelezettséget. A nyomtatási és sajtóhibákból eredő tévedések jogát fenntartjuk..4 Fogalmak Üzemeltető Üzemeltető az, aki a gépet üzemelteti és rendeltetésszerűen használja vagy alkalmas és betanított személlyel kezelteti. Kezelőszemélyzet Kezelőszemélyzet (kezelő) az, akit a gép üzemeltetője a kezeléssel megbízott. Szakszemélyzet 5

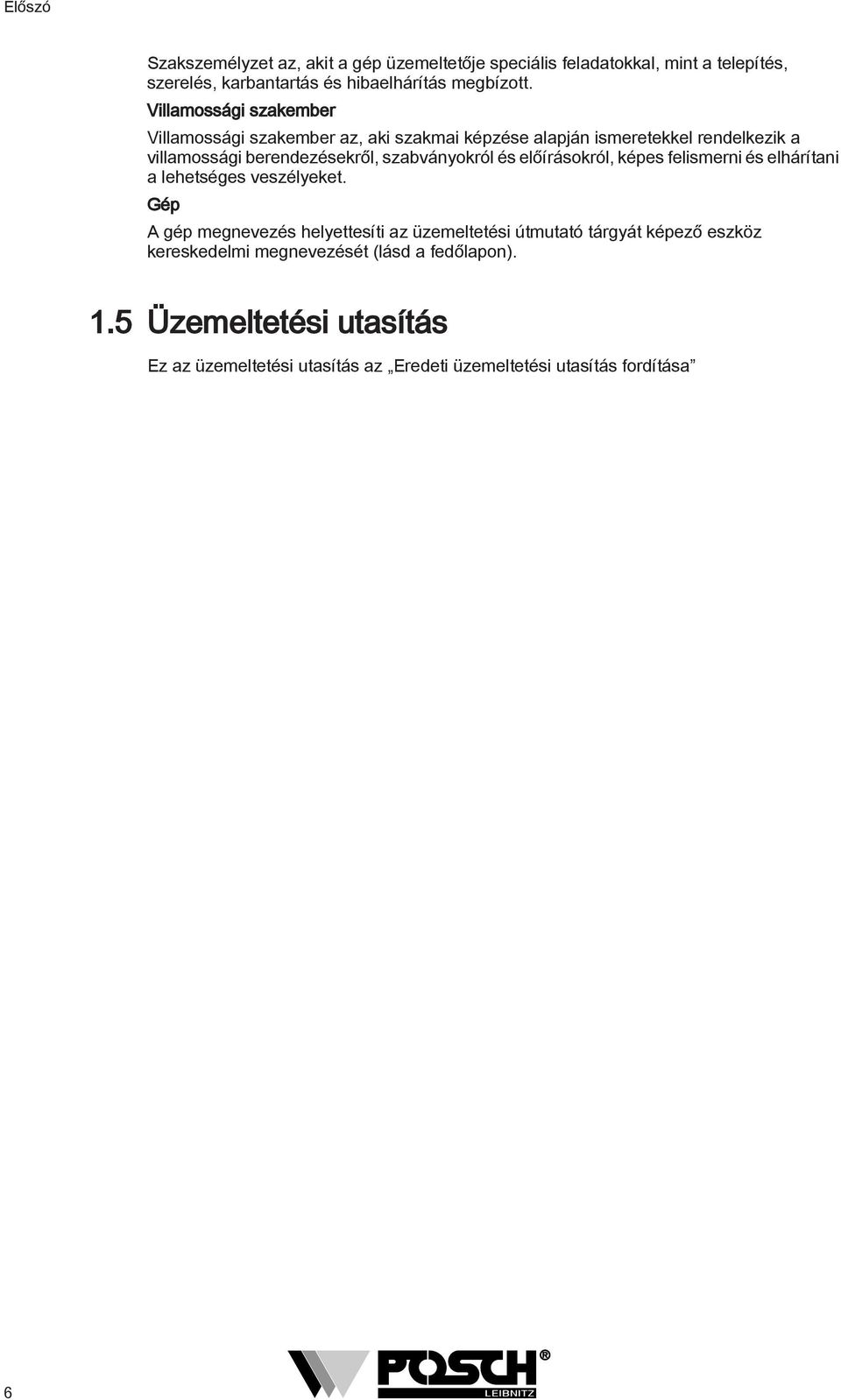

6 Előszó Szakszemélyzet az, akit a gép üzemeltetője speciális feladatokkal, mint a telepítés, szerelés, karbantartás és hibaelhárítás megbízott. Villamossági szakember Villamossági szakember az, aki szakmai képzése alapján ismeretekkel rendelkezik a villamossági berendezésekről, szabványokról és előírásokról, képes felismerni és elhárítani a lehetséges veszélyeket. Gép A gép megnevezés helyettesíti az üzemeltetési útmutató tárgyát képező eszköz kereskedelmi megnevezését (lásd a fedőlapon)..5 Üzemeltetési utasítás Ez az üzemeltetési utasítás az Eredeti üzemeltetési utasítás fordítása 6

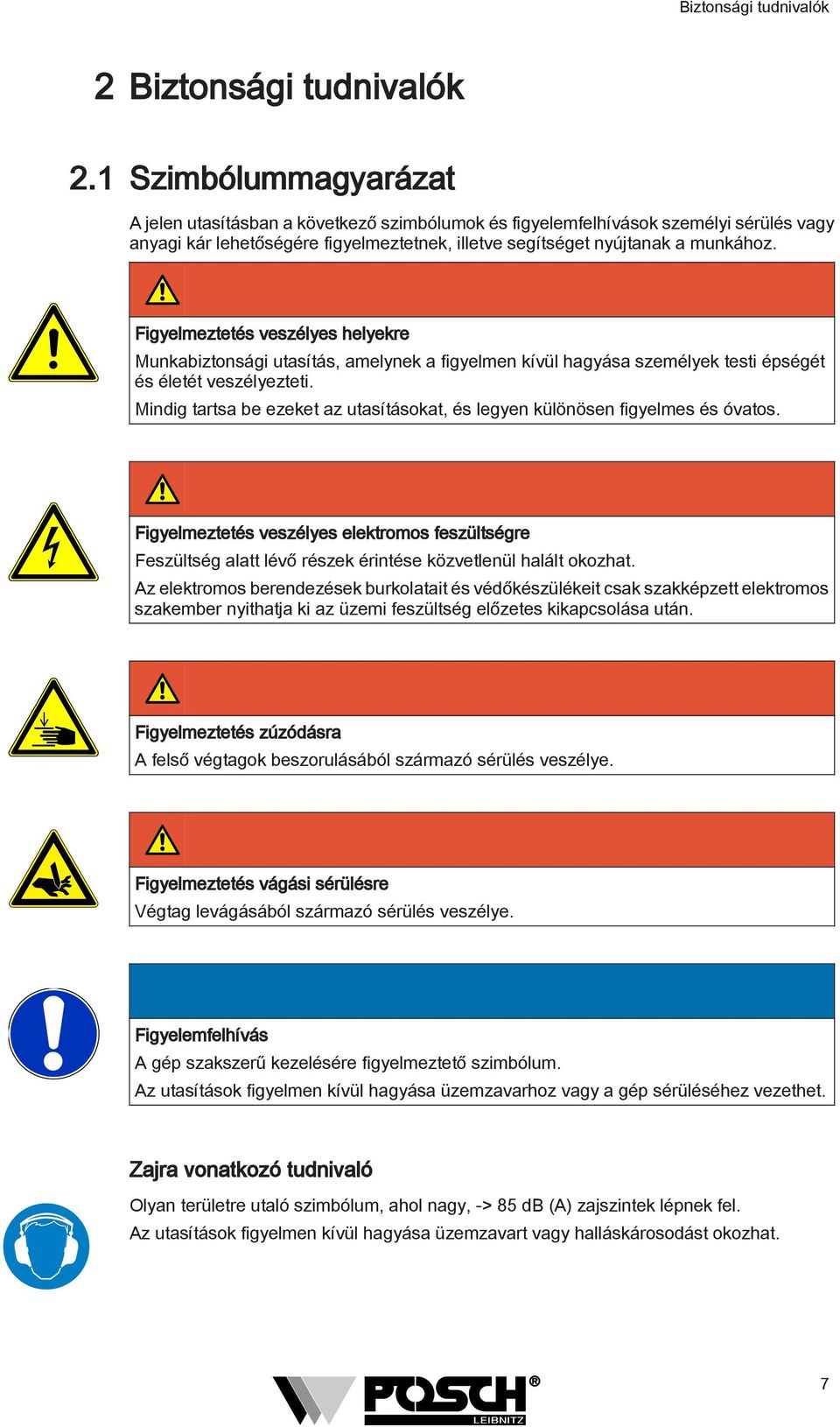

7 Biztonsági tudnivalók Biztonsági tudnivalók. Szimbólummagyarázat A jelen utasításban a következő szimbólumok és figyelemfelhívások személyi sérülés vagy anyagi kár lehetőségére figyelmeztetnek, illetve segítséget nyújtanak a munkához. Figyelmeztetés veszélyes helyekre Munkabiztonsági utasítás, amelynek a figyelmen kívül hagyása személyek testi épségét és életét veszélyezteti. Mindig tartsa be ezeket az utasításokat, és legyen különösen figyelmes és óvatos. Figyelmeztetés veszélyes elektromos feszültségre Feszültség alatt lévő részek érintése közvetlenül halált okozhat. Az elektromos berendezések burkolatait és védőkészülékeit csak szakképzett elektromos szakember nyithatja ki az üzemi feszültség előzetes kikapcsolása után. Figyelmeztetés zúzódásra A felső végtagok beszorulásából származó sérülés veszélye. Figyelmeztetés vágási sérülésre Végtag levágásából származó sérülés veszélye. Figyelemfelhívás A gép szakszerű kezelésére figyelmeztető szimbólum. Az utasítások figyelmen kívül hagyása üzemzavarhoz vagy a gép sérüléséhez vezethet. Zajra vonatkozó tudnivaló Olyan területre utaló szimbólum, ahol nagy, -> 85 db (A) zajszintek lépnek fel. Az utasítások figyelmen kívül hagyása üzemzavart vagy halláskárosodást okozhat. 7

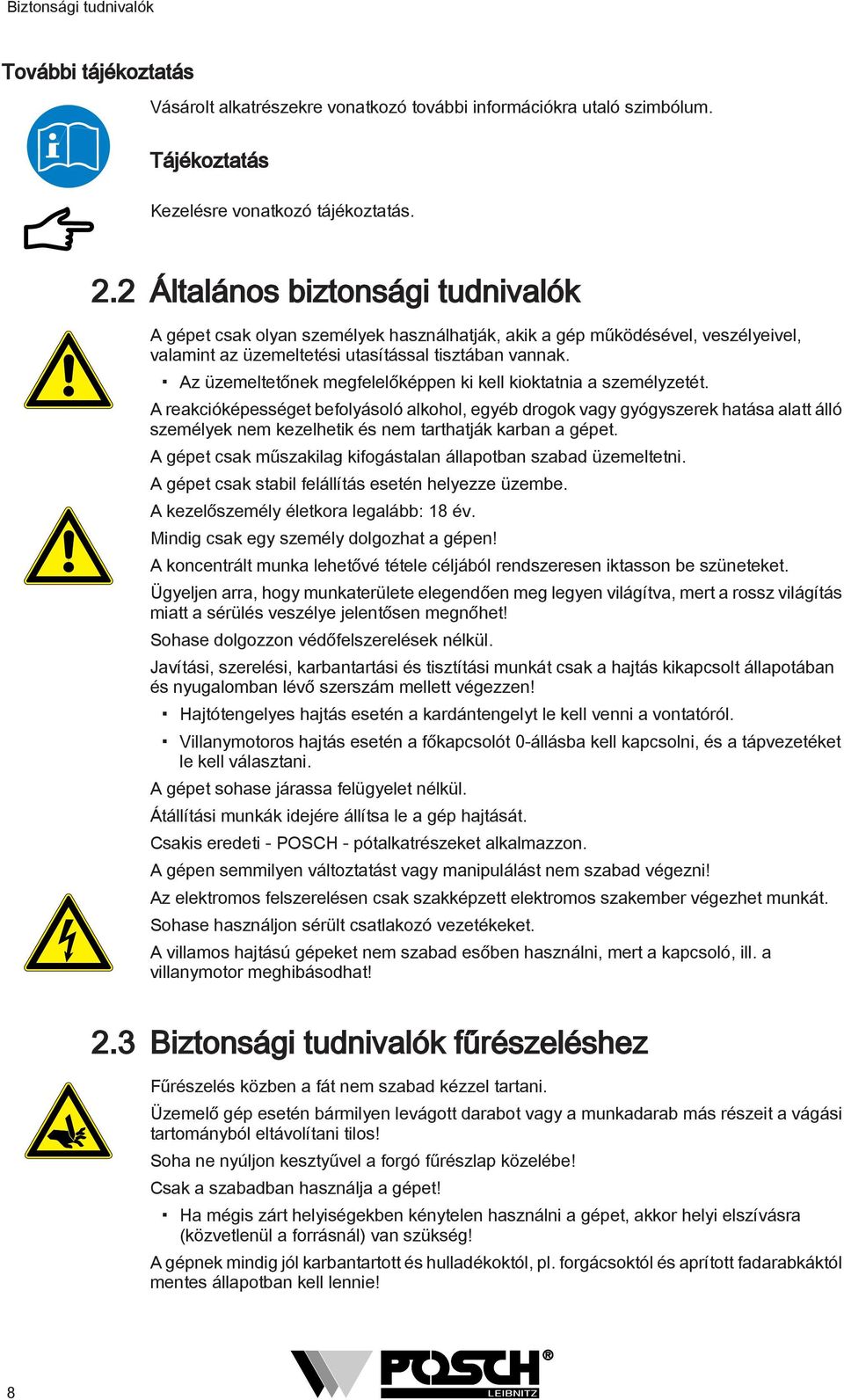

8 Biztonsági tudnivalók További tájékoztatás Vásárolt alkatrészekre vonatkozó további információkra utaló szimbólum. Tájékoztatás Kezelésre vonatkozó tájékoztatás.. Általános biztonsági tudnivalók A gépet csak olyan személyek használhatják, akik a gép működésével, veszélyeivel, valamint az üzemeltetési utasítással tisztában vannak. Az üzemeltetőnek megfelelőképpen ki kell kioktatnia a személyzetét. A reakcióképességet befolyásoló alkohol, egyéb drogok vagy gyógyszerek hatása alatt álló személyek nem kezelhetik és nem tarthatják karban a gépet. A gépet csak műszakilag kifogástalan állapotban szabad üzemeltetni. A gépet csak stabil felállítás esetén helyezze üzembe. A kezelőszemély életkora legalább: 8 év. Mindig csak egy személy dolgozhat a gépen! A koncentrált munka lehetővé tétele céljából rendszeresen iktasson be szüneteket. Ügyeljen arra, hogy munkaterülete elegendően meg legyen világítva, mert a rossz világítás miatt a sérülés veszélye jelentősen megnőhet! Sohase dolgozzon védőfelszerelések nélkül. Javítási, szerelési, karbantartási és tisztítási munkát csak a hajtás kikapcsolt állapotában és nyugalomban lévő szerszám mellett végezzen! Hajtótengelyes hajtás esetén a kardántengelyt le kell venni a vontatóról. Villanymotoros hajtás esetén a főkapcsolót 0-állásba kell kapcsolni, és a tápvezetéket le kell választani. A gépet sohase járassa felügyelet nélkül. Átállítási munkák idejére állítsa le a gép hajtását. Csakis eredeti - POSCH - pótalkatrészeket alkalmazzon. A gépen semmilyen változtatást vagy manipulálást nem szabad végezni! Az elektromos felszerelésen csak szakképzett elektromos szakember végezhet munkát. Sohase használjon sérült csatlakozó vezetékeket. A villamos hajtású gépeket nem szabad esőben használni, mert a kapcsoló, ill. a villanymotor meghibásodhat!.3 Biztonsági tudnivalók fűrészeléshez Fűrészelés közben a fát nem szabad kézzel tartani. Üzemelő gép esetén bármilyen levágott darabot vagy a munkadarab más részeit a vágási tartományból eltávolítani tilos! Soha ne nyúljon kesztyűvel a forgó fűrészlap közelébe! Csak a szabadban használja a gépet! Ha mégis zárt helyiségekben kénytelen használni a gépet, akkor helyi elszívásra (közvetlenül a forrásnál) van szükség! A gépnek mindig jól karbantartott és hulladékoktól, pl. forgácsoktól és aprított fadarabkáktól mentes állapotban kell lennie! 8

9 Biztonsági tudnivalók Munka közben használjon szem-, illetve arcvédőt! Az egészségre káros por belélegzése veszélyének csökkentése érdekében viseljen légzésvédőt. Munka közben védőbakancsot és testhezálló öltözetet kell viselni! Csak olyan fűrészlapokat használjon, amelyeket eleve a kibocsátott zaj csökkentésére fejlesztettek ki! Ne használjon sérült vagy deformálódott fűrészlapokat! Minimális fűrészlap-átmérő Maximális fűrészlap-átmérő Furat 790 mm 800 mm 30 mm Csak az EN 847- szabvány szerinti fűrészlapokat szabad használni! A gép leállításakor mindig egészen a gép nyugalomba kerüléséig ügyeljen a szerszámok kifutására! A hidraulikus berendezés üzemi nyomása maximum 30 bar lehet!.4 Szállítószalagokra vonatkozó biztonsági tudnivalók Személyeknek tilos a veszélyzónában tartózkodni. Számolni kell azzal, hogy ebben a tartományban bárhová kisodródhat anyag! A gép bekapcsolt állapotában soha ne nyúljon be a tölcsérbe, ill. a szállítóhevederbe! Beszorult fadarabok eltávolítása előtt le kell állítani a hajtást. A gépet (az EN ISO értelmében) a hasítási tartományban elválasztó védőberendezésként működő (felszerelt) szállítószalag nélkül nem szabad üzembe helyezni! Munka közben védőbakancsot és testhezálló öltözetet kell viselni! Csak a szabadban használja a gépet! Viseljen védőkesztyűt! A hidraulikus berendezés üzemi nyomása maximum 30 bar lehet!.5 Zajra vonatkozó tudnivaló A munkahelyre vonatkozó A-értékelésű zajnyomásszint értéke 80 db(a) üresjáratban, ill. 98 db(a) vágáskor, a kezelő fülénél mérve. A hajtótengely hajtású gépek zajértéke az utána kapcsolt vontatótól függ. Ezért hallásvédő eszközt kell hordani. A megadott értékek kibocsátási értékek, és nem jelentenek egyszersmind biztonságos munkahelyi értékeket. Bár van összefüggés az emissziós és az imissziós szint között, abból nem vezethető le megbízhatóan, hogy van-e szükség kiegészítő óvintézkedésre vagy sem. Azok a tényezők, amelyek a munkahelyen létező aktuális imissziós szintet befolyásolják, tartalmazzák a munkatér sajátosságait is, más zajforrásokat, pl. a gépek számát és más 9

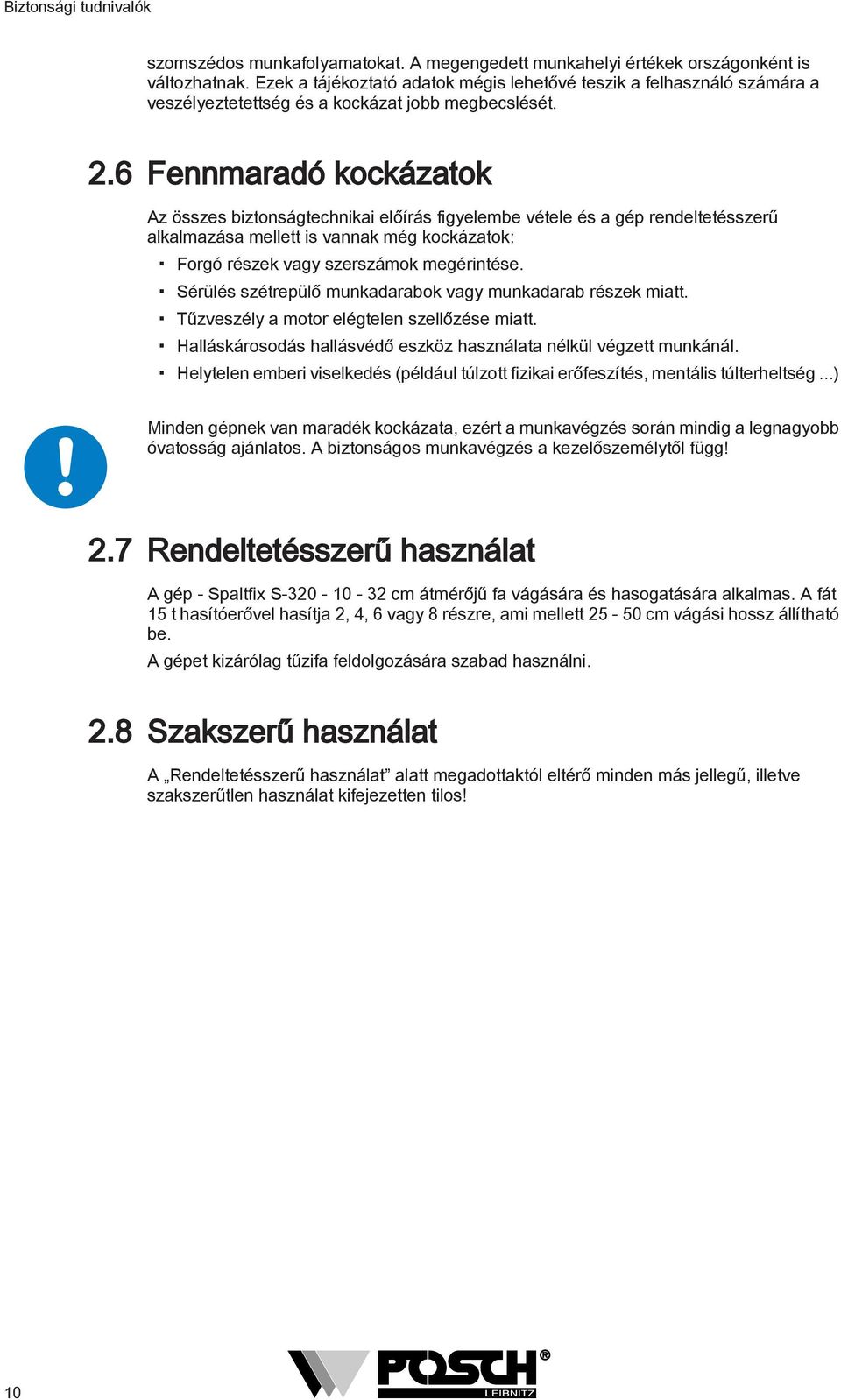

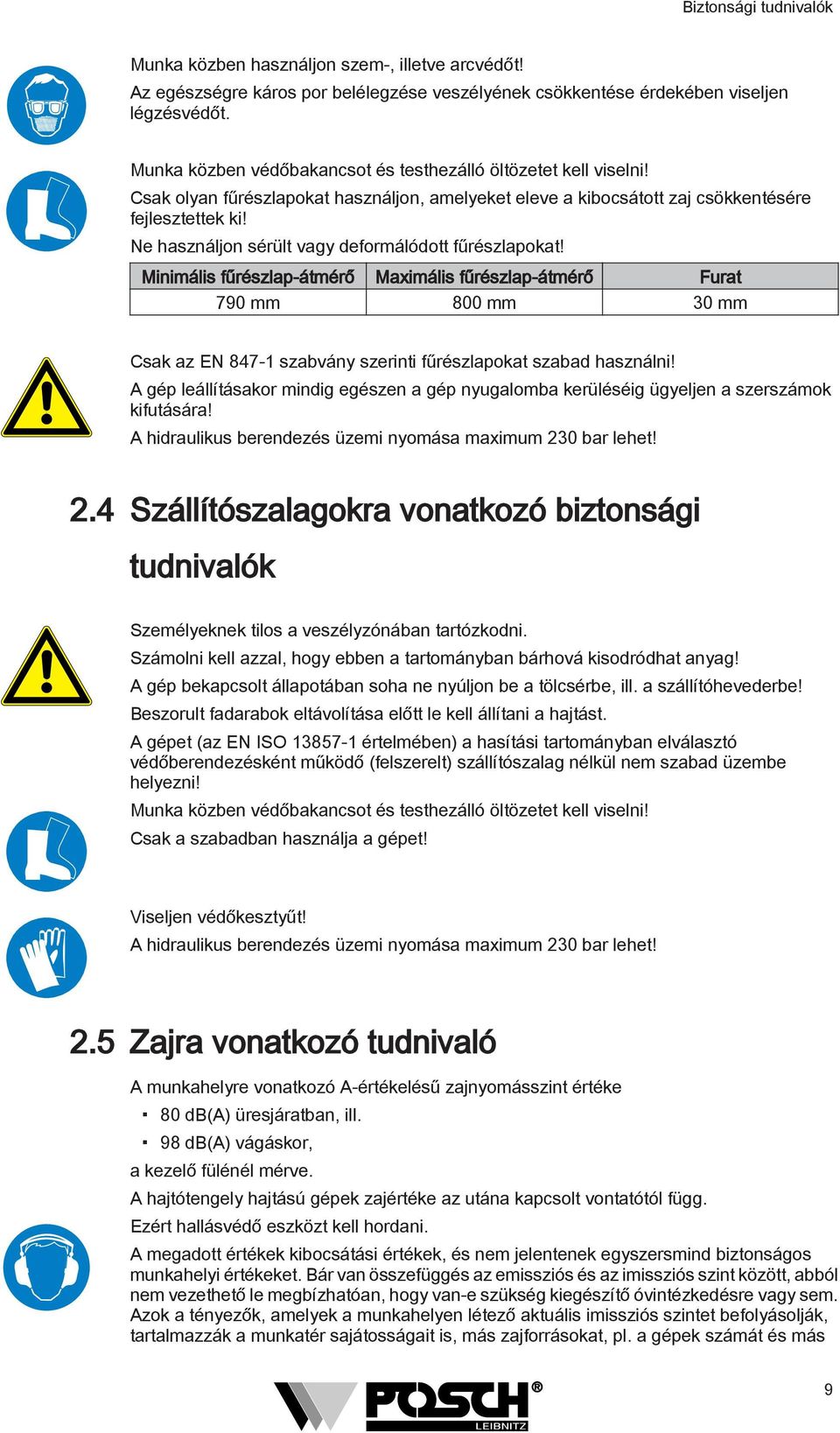

10 Biztonsági tudnivalók szomszédos munkafolyamatokat. A megengedett munkahelyi értékek országonként is változhatnak. Ezek a tájékoztató adatok mégis lehetővé teszik a felhasználó számára a veszélyeztetettség és a kockázat jobb megbecslését..6 Fennmaradó kockázatok Az összes biztonságtechnikai előírás figyelembe vétele és a gép rendeltetésszerű alkalmazása mellett is vannak még kockázatok: Forgó részek vagy szerszámok megérintése. Sérülés szétrepülő munkadarabok vagy munkadarab részek miatt. Tűzveszély a motor elégtelen szellőzése miatt. Halláskárosodás hallásvédő eszköz használata nélkül végzett munkánál. Helytelen emberi viselkedés (például túlzott fizikai erőfeszítés, mentális túlterheltség...) Minden gépnek van maradék kockázata, ezért a munkavégzés során mindig a legnagyobb óvatosság ajánlatos. A biztonságos munkavégzés a kezelőszemélytől függ!.7 Rendeltetésszerű használat A gép - Spaltfix S cm átmérőjű fa vágására és hasogatására alkalmas. A fát 5 t hasítóerővel hasítja, 4, 6 vagy 8 részre, ami mellett 5-50 cm vágási hossz állítható be. A gépet kizárólag tűzifa feldolgozására szabad használni..8 Szakszerű használat A Rendeltetésszerű használat alatt megadottaktól eltérő minden más jellegű, illetve szakszerűtlen használat kifejezetten tilos! 0

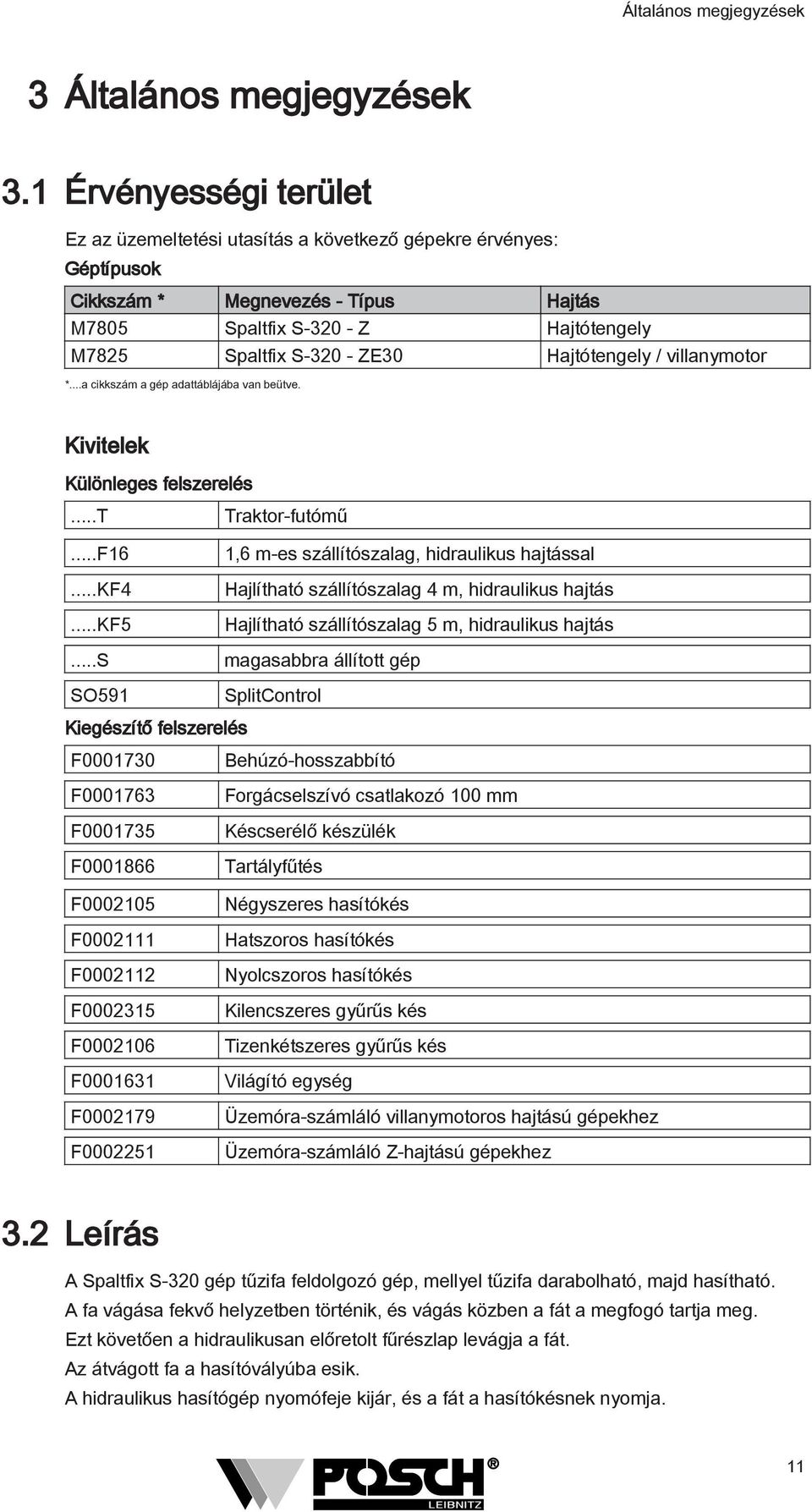

11 Általános megjegyzések 3 Általános megjegyzések 3. Érvényességi terület Ez az üzemeltetési utasítás a következő gépekre érvényes: Géptípusok Cikkszám * Megnevezés - Típus Hajtás M7805 Spaltfix S-30 - Z Hajtótengely M785 Spaltfix S-30 - ZE30 Hajtótengely / villanymotor *...a cikkszám a gép adattáblájába van beütve. Kivitelek Különleges felszerelés...t...f6...kf4...kf5...s SO59 Traktor-futómű,6 m-es szállítószalag, hidraulikus hajtással Hajlítható szállítószalag 4 m, hidraulikus hajtás Hajlítható szállítószalag 5 m, hidraulikus hajtás magasabbra állított gép SplitControl Kiegészítő felszerelés F F F F F00005 F000 F000 F00035 F00006 F00063 F00079 F0005 Behúzó-hosszabbító Forgácselszívó csatlakozó 00 mm Késcserélő készülék Tartályfűtés Négyszeres hasítókés Hatszoros hasítókés Nyolcszoros hasítókés Kilencszeres gyűrűs kés Tizenkétszeres gyűrűs kés Világító egység Üzemóra-számláló villanymotoros hajtású gépekhez Üzemóra-számláló Z-hajtású gépekhez 3. Leírás A Spaltfix S-30 gép tűzifa feldolgozó gép, mellyel tűzifa darabolható, majd hasítható. A fa vágása fekvő helyzetben történik, és vágás közben a fát a megfogó tartja meg. Ezt követően a hidraulikusan előretolt fűrészlap levágja a fát. Az átvágott fa a hasítóvályúba esik. A hidraulikus hasítógép nyomófeje kijár, és a fát a hasítókésnek nyomja.

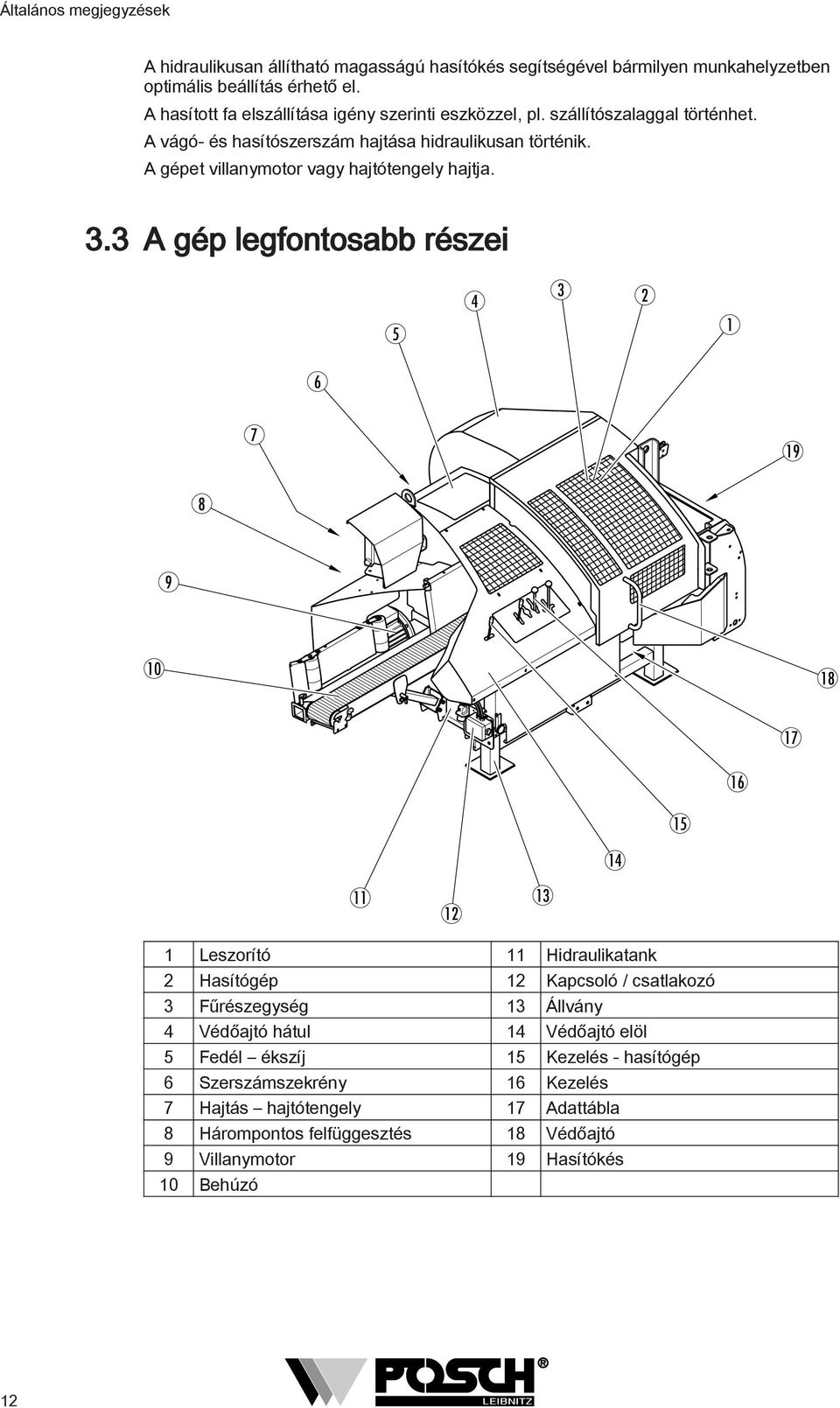

12 Általános megjegyzések A hidraulikusan állítható magasságú hasítókés segítségével bármilyen munkahelyzetben optimális beállítás érhető el. A hasított fa elszállítása igény szerinti eszközzel, pl. szállítószalaggal történhet. A vágó- és hasítószerszám hajtása hidraulikusan történik. A gépet villanymotor vagy hajtótengely hajtja. 3.3 A gép legfontosabb részei Leszorító Hidraulikatank Hasítógép Kapcsoló / csatlakozó 3 Fűrészegység 3 Állvány 4 Védőajtó hátul 4 Védőajtó elöl 5 Fedél ékszíj 5 Kezelés - hasítógép 6 Szerszámszekrény 6 Kezelés 7 Hajtás hajtótengely 7 Adattábla 8 Hárompontos felfüggesztés 8 Védőajtó 9 Villanymotor 9 Hasítókés 0 Behúzó

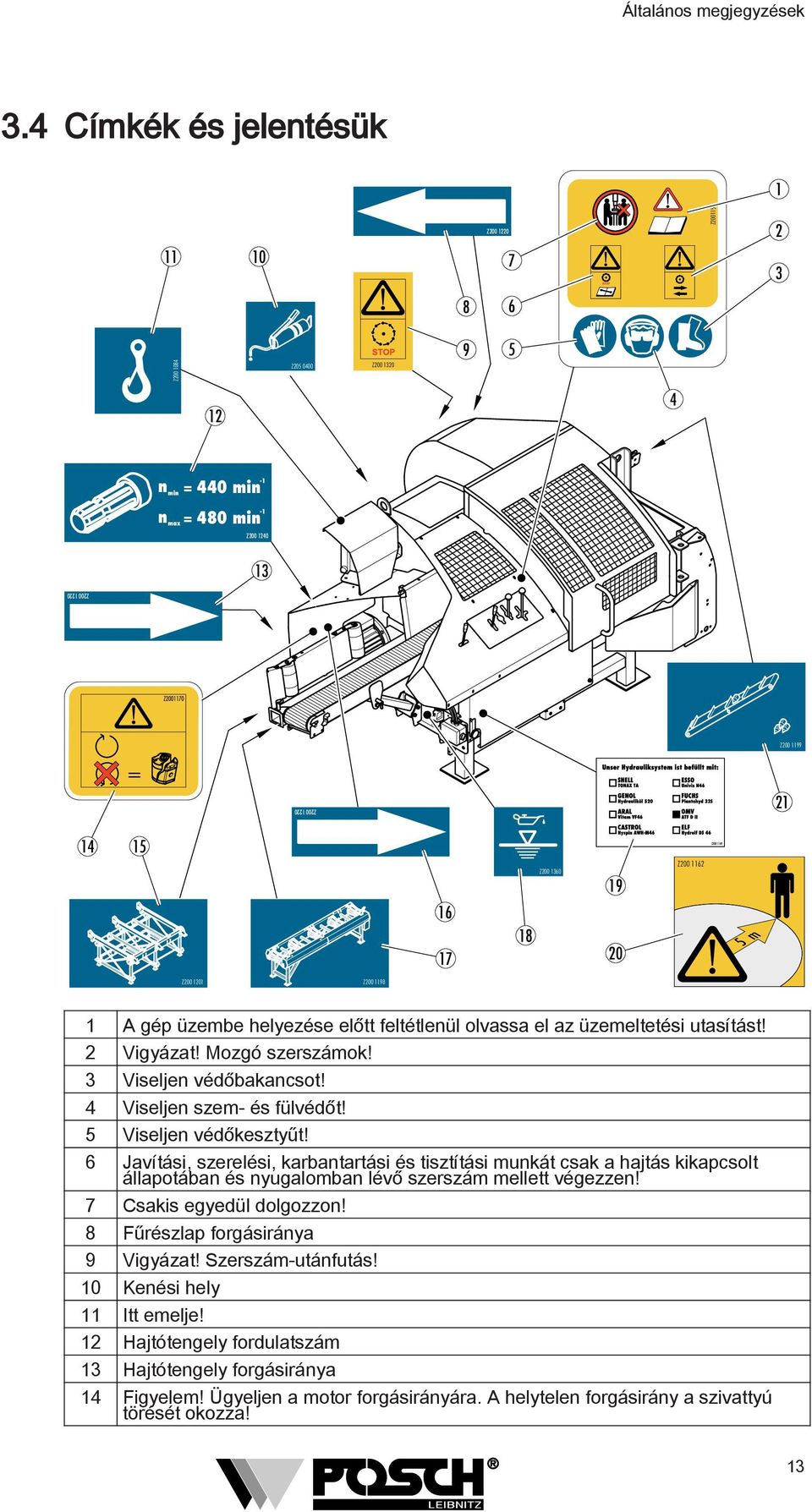

13 Általános megjegyzések 3.4 Címkék és jelentésük Z00 0 Z Z Z Z n min = 440 min - n max = 480 min - Z Z00 0 Z00 99 Z Z Z m Z00 0 Z00 98 A gép üzembe helyezése előtt feltétlenül olvassa el az üzemeltetési utasítást! Vigyázat! Mozgó szerszámok! 3 Viseljen védőbakancsot! 4 Viseljen szem- és fülvédőt! 5 Viseljen védőkesztyűt! 6 Javítási, szerelési, karbantartási és tisztítási munkát csak a hajtás kikapcsolt állapotában és nyugalomban lévő szerszám mellett végezzen! 7 Csakis egyedül dolgozzon! 8 Fűrészlap forgásiránya 9 Vigyázat! Szerszám-utánfutás! 0 Kenési hely Itt emelje! Hajtótengely fordulatszám 3 Hajtótengely forgásiránya 4 Figyelem! Ügyeljen a motor forgásirányára. A helytelen forgásirány a szivattyú törését okozza! 3

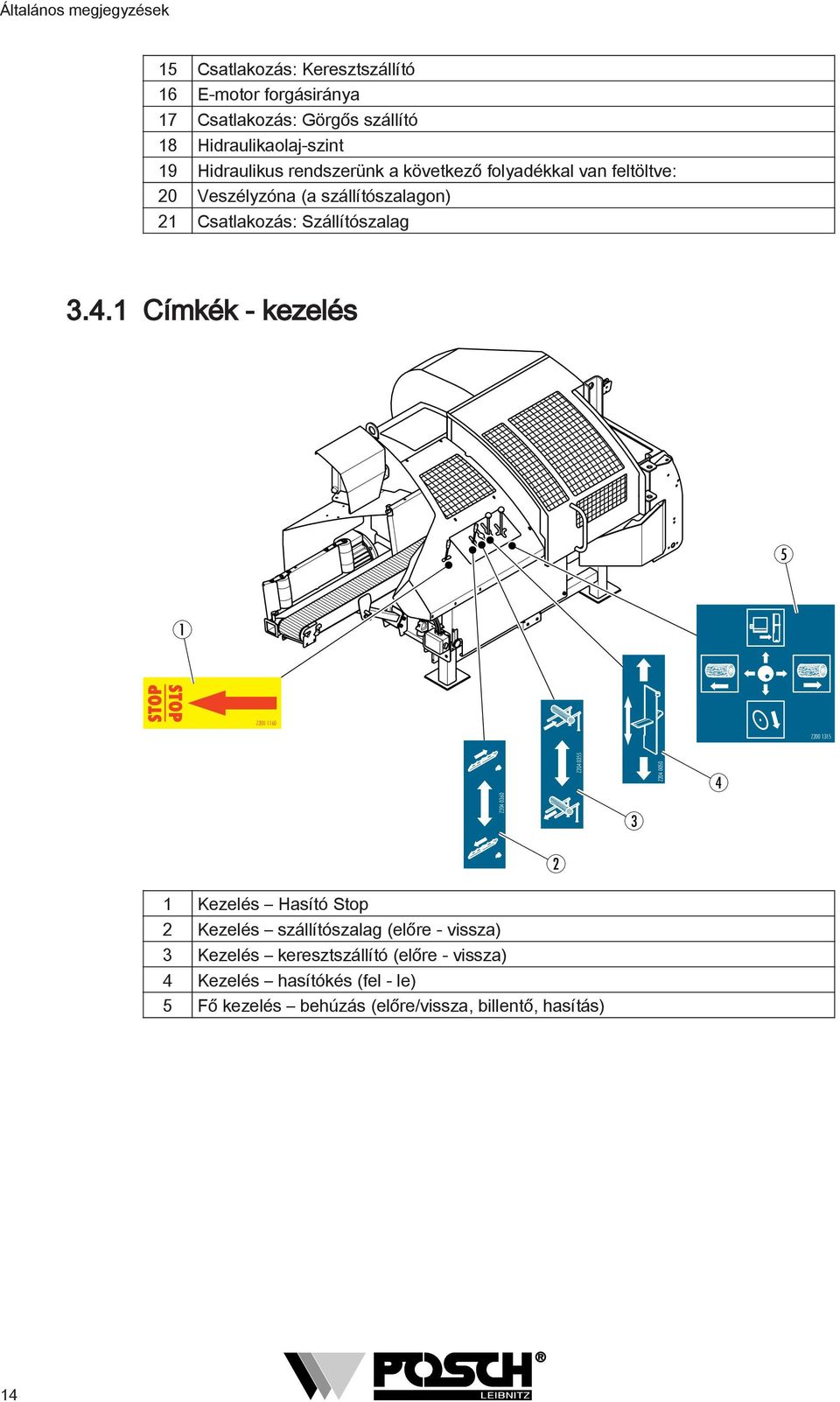

14 Általános megjegyzések 5 Csatlakozás: Keresztszállító 6 E-motor forgásiránya 7 Csatlakozás: Görgős szállító 8 Hidraulikaolaj-szint 9 Hidraulikus rendszerünk a következő folyadékkal van feltöltve: 0 Veszélyzóna (a szállítószalagon) Csatlakozás: Szállítószalag 3.4. Címkék - kezelés 5 Z00 60 Z00 35 Z Z Z Kezelés Hasító Stop Kezelés szállítószalag (előre - vissza) 3 Kezelés keresztszállító (előre - vissza) 4 Kezelés hasítókés (fel - le) 5 Fő kezelés behúzás (előre/vissza, billentő, hasítás) 4

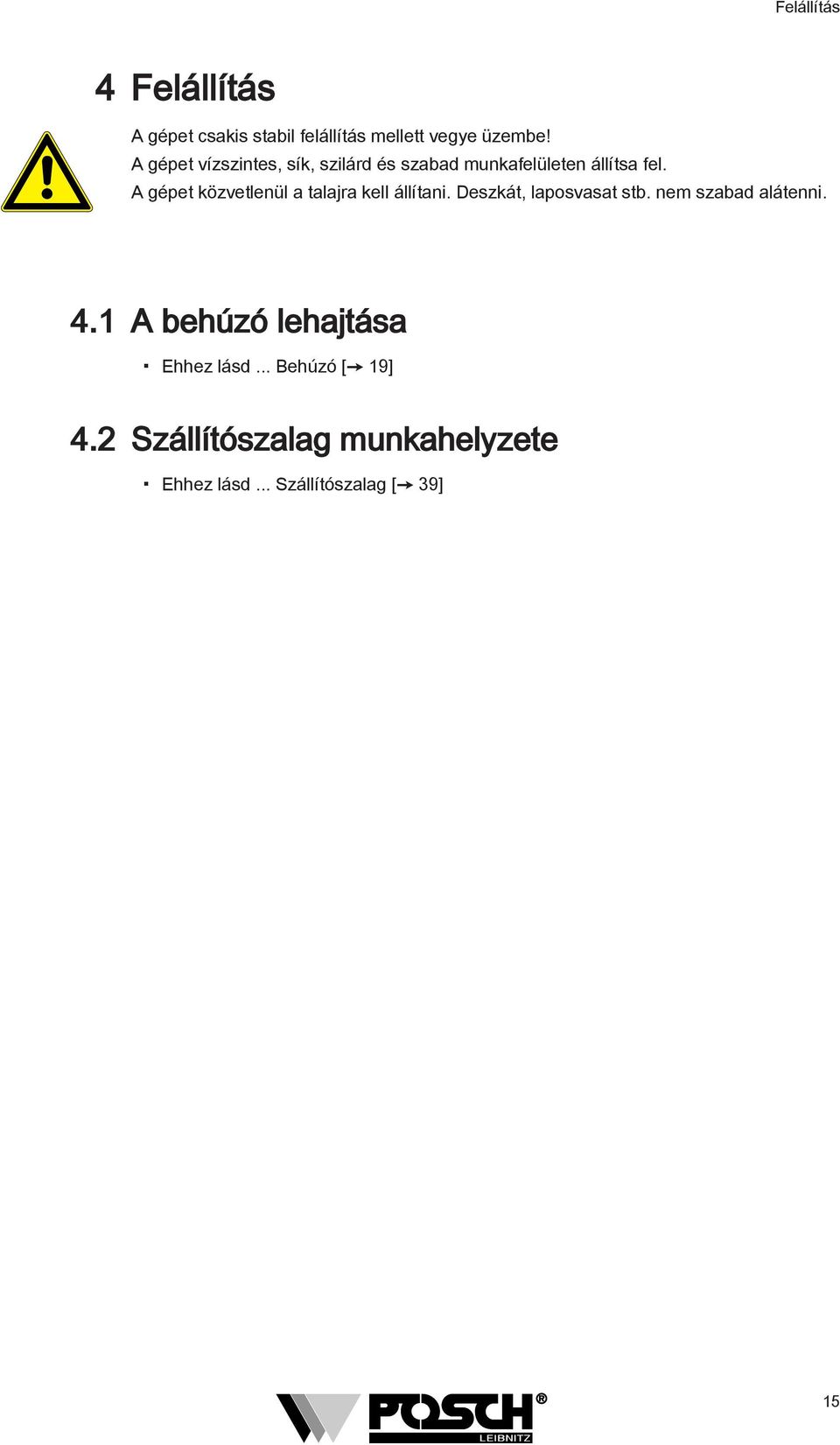

15 Felállítás 4 Felállítás A gépet csakis stabil felállítás mellett vegye üzembe! A gépet vízszintes, sík, szilárd és szabad munkafelületen állítsa fel. A gépet közvetlenül a talajra kell állítani. Deszkát, laposvasat stb. nem szabad alátenni. 4. A behúzó lehajtása Ehhez lásd... Behúzó [ 9] 4. Szállítószalag munkahelyzete Ehhez lásd... Szállítószalag [ 39] 5

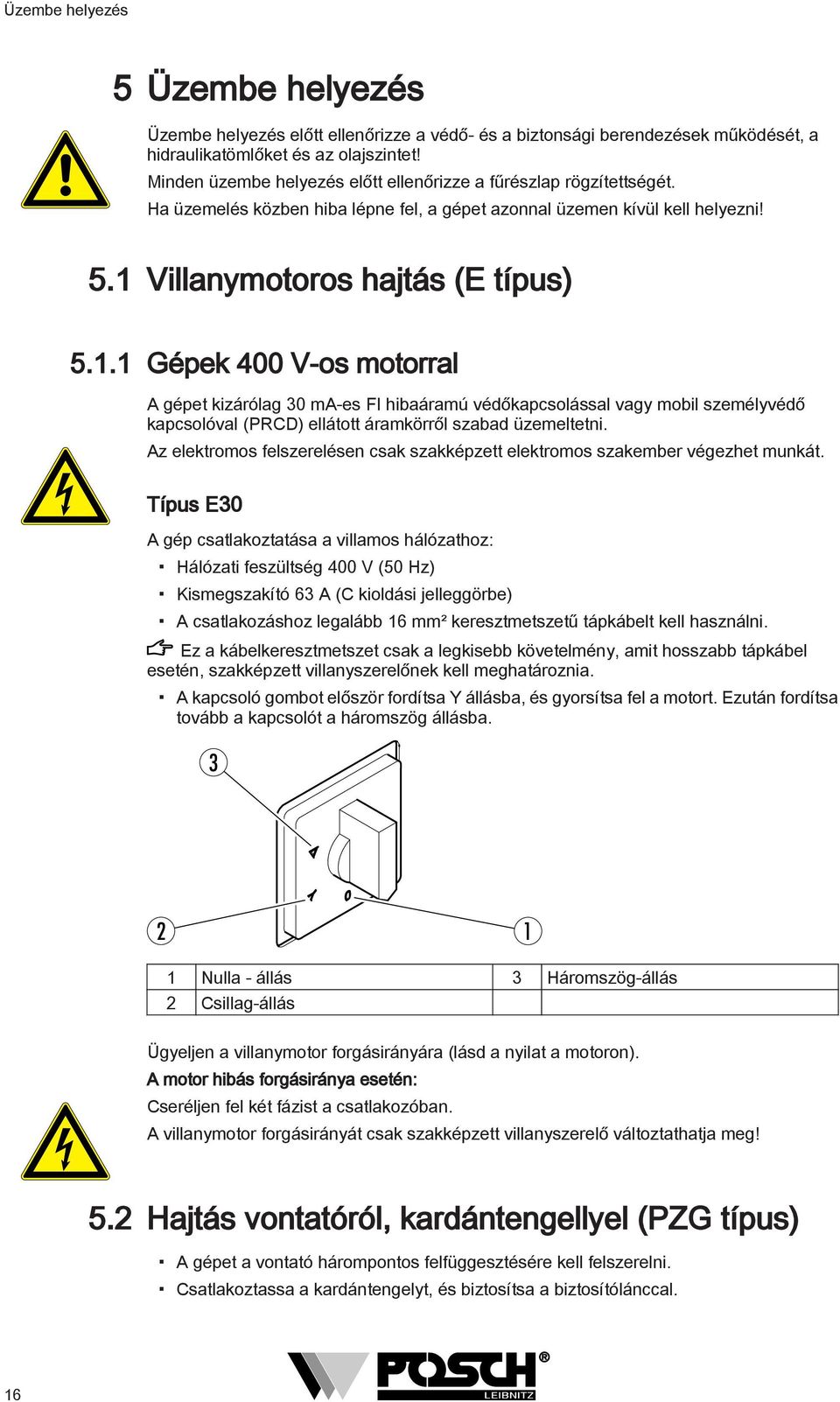

16 Üzembe helyezés 5 Üzembe helyezés Üzembe helyezés előtt ellenőrizze a védő- és a biztonsági berendezések működését, a hidraulikatömlőket és az olajszintet! Minden üzembe helyezés előtt ellenőrizze a fűrészlap rögzítettségét. Ha üzemelés közben hiba lépne fel, a gépet azonnal üzemen kívül kell helyezni! 5. Villanymotoros hajtás (E típus) 5.. Gépek 400 V-os motorral A gépet kizárólag 30 ma-es FI hibaáramú védőkapcsolással vagy mobil személyvédő kapcsolóval (PRCD) ellátott áramkörről szabad üzemeltetni. Az elektromos felszerelésen csak szakképzett elektromos szakember végezhet munkát. Típus E30 A gép csatlakoztatása a villamos hálózathoz: Hálózati feszültség 400 V (50 Hz) Kismegszakító 63 A (C kioldási jelleggörbe) A csatlakozáshoz legalább 6 mm² keresztmetszetű tápkábelt kell használni. Ez a kábelkeresztmetszet csak a legkisebb követelmény, amit hosszabb tápkábel esetén, szakképzett villanyszerelőnek kell meghatároznia. A kapcsoló gombot először fordítsa Y állásba, és gyorsítsa fel a motort. Ezután fordítsa tovább a kapcsolót a háromszög állásba. 3 Nulla - állás 3 Háromszög-állás Csillag-állás Ügyeljen a villanymotor forgásirányára (lásd a nyilat a motoron). A motor hibás forgásiránya esetén: Cseréljen fel két fázist a csatlakozóban. A villanymotor forgásirányát csak szakképzett villanyszerelő változtathatja meg! 5. Hajtás vontatóról, kardántengellyel (PZG típus) A gépet a vontató hárompontos felfüggesztésére kell felszerelni. Csatlakoztassa a kardántengelyt, és biztosítsa a biztosítólánccal. 6

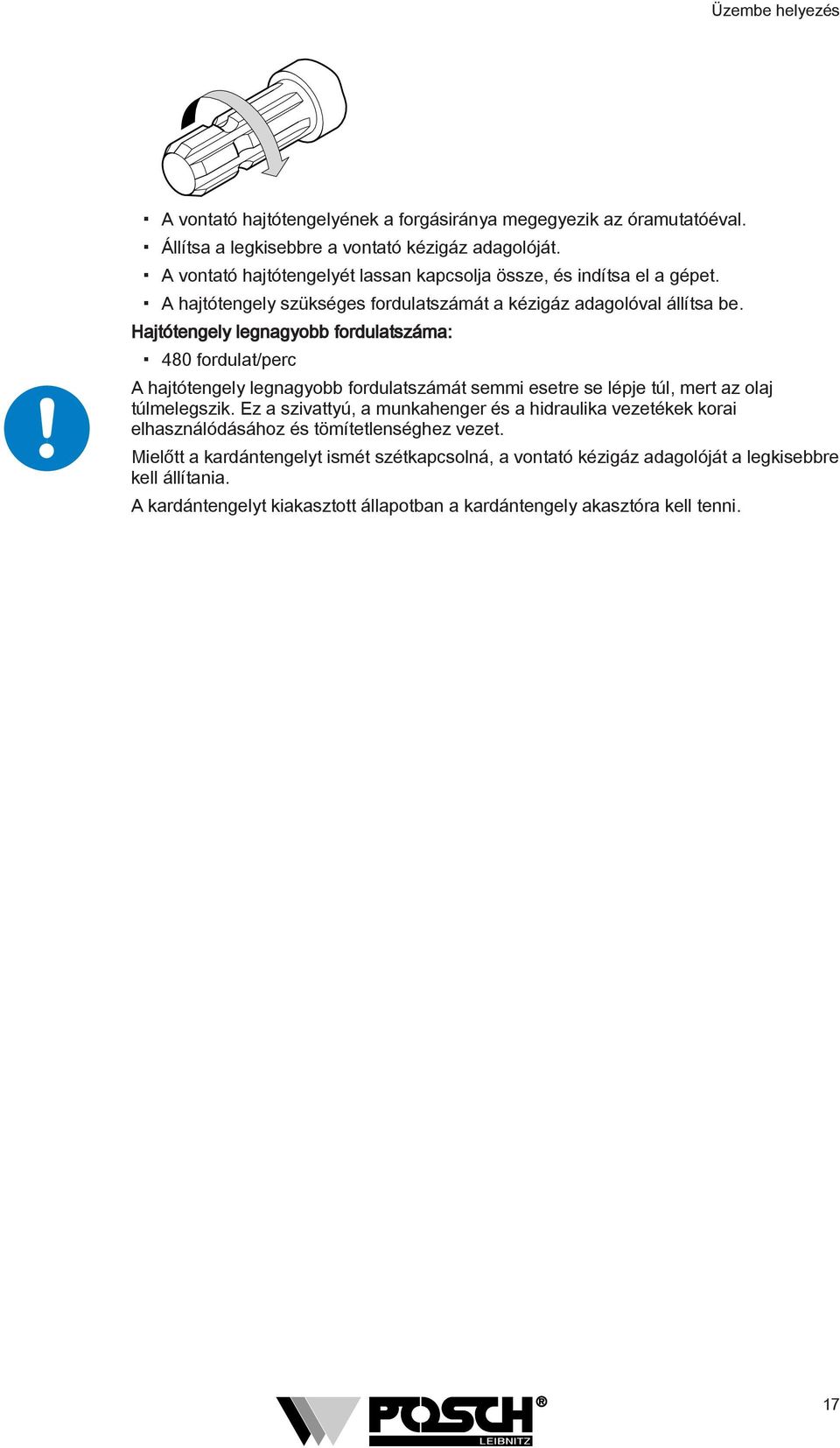

17 Üzembe helyezés A vontató hajtótengelyének a forgásiránya megegyezik az óramutatóéval. Állítsa a legkisebbre a vontató kézigáz adagolóját. A vontató hajtótengelyét lassan kapcsolja össze, és indítsa el a gépet. A hajtótengely szükséges fordulatszámát a kézigáz adagolóval állítsa be. Hajtótengely legnagyobb fordulatszáma: 480 fordulat/perc A hajtótengely legnagyobb fordulatszámát semmi esetre se lépje túl, mert az olaj túlmelegszik. Ez a szivattyú, a munkahenger és a hidraulika vezetékek korai elhasználódásához és tömítetlenséghez vezet. Mielőtt a kardántengelyt ismét szétkapcsolná, a vontató kézigáz adagolóját a legkisebbre kell állítania. A kardántengelyt kiakasztott állapotban a kardántengely akasztóra kell tenni. 7

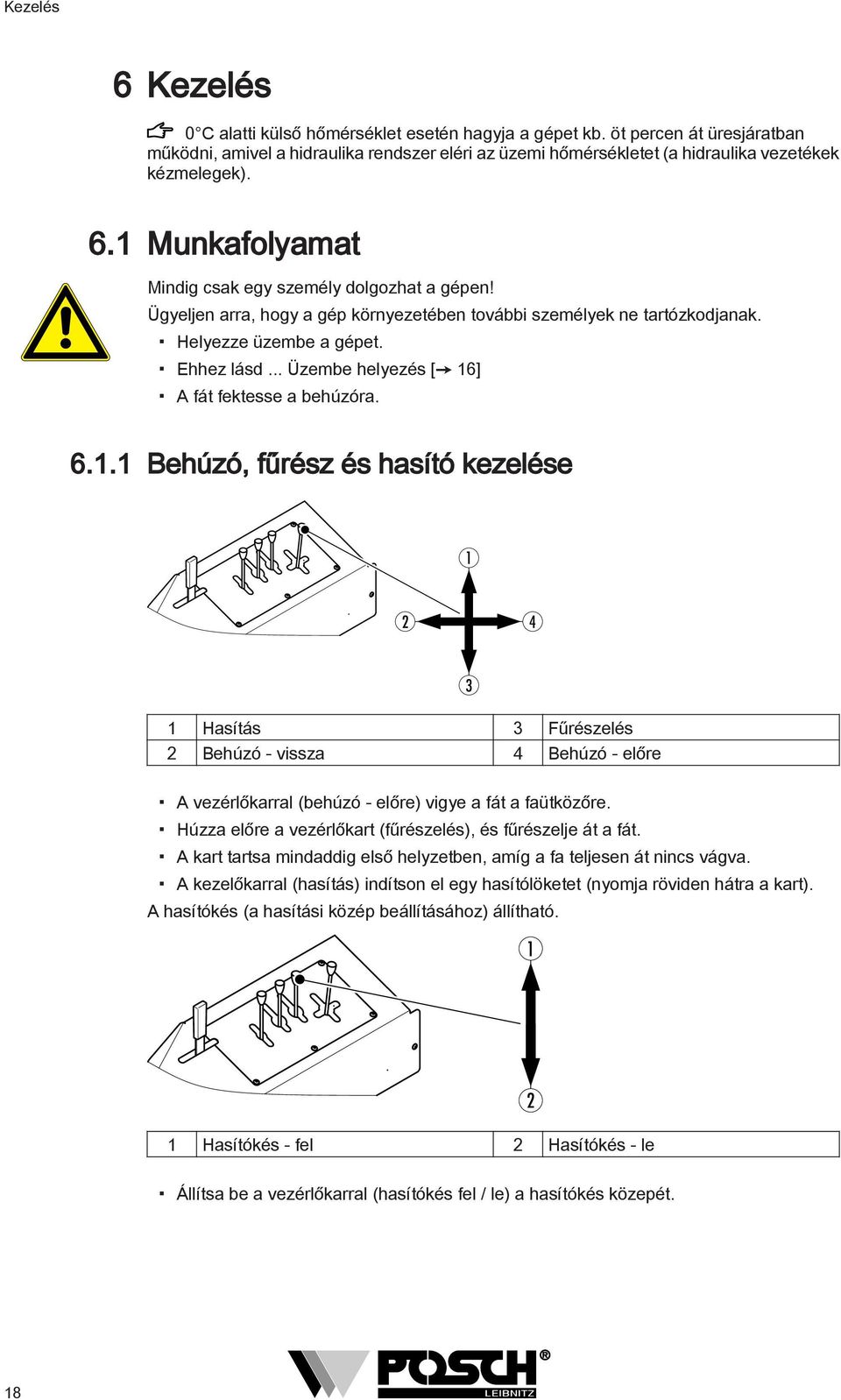

18 Kezelés 6 Kezelés 0 C alatti külső hőmérséklet esetén hagyja a gépet kb. öt percen át üresjáratban működni, amivel a hidraulika rendszer eléri az üzemi hőmérsékletet (a hidraulika vezetékek kézmelegek). 6. Munkafolyamat Mindig csak egy személy dolgozhat a gépen! Ügyeljen arra, hogy a gép környezetében további személyek ne tartózkodjanak. Helyezze üzembe a gépet. Ehhez lásd... Üzembe helyezés [ 6] A fát fektesse a behúzóra. 6.. Behúzó, fűrész és hasító kezelése 4 Hasítás 3 Fűrészelés Behúzó - vissza 4 Behúzó - előre 3 A vezérlőkarral (behúzó - előre) vigye a fát a faütközőre. Húzza előre a vezérlőkart (fűrészelés), és fűrészelje át a fát. A kart tartsa mindaddig első helyzetben, amíg a fa teljesen át nincs vágva. A kezelőkarral (hasítás) indítson el egy hasítólöketet (nyomja röviden hátra a kart). A hasítókés (a hasítási közép beállításához) állítható. Hasítókés - fel Hasítókés - le Állítsa be a vezérlőkarral (hasítókés fel / le) a hasítókés közepét. 8

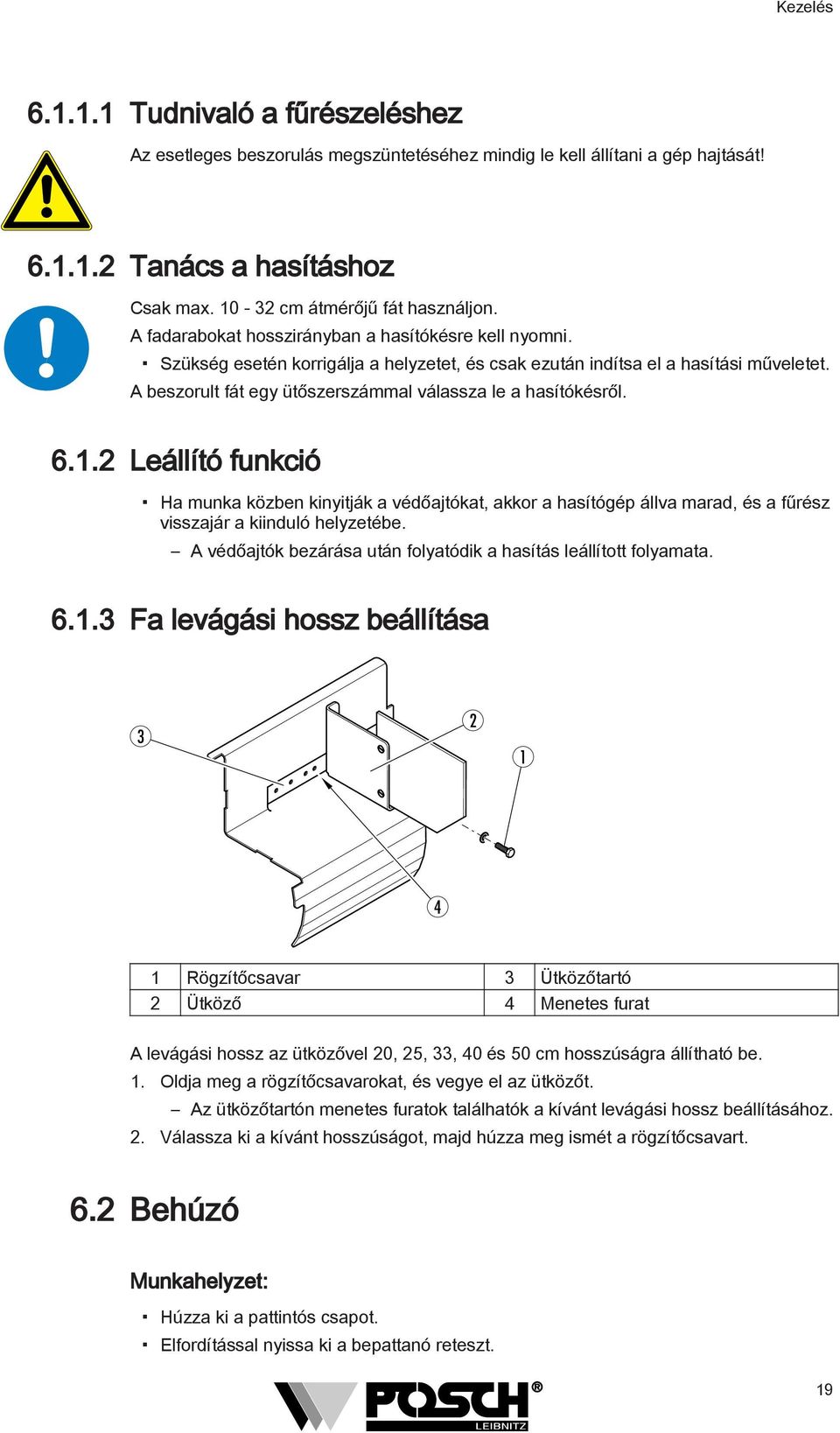

19 Kezelés 6... Tudnivaló a fűrészeléshez Az esetleges beszorulás megszüntetéséhez mindig le kell állítani a gép hajtását! 6... Tanács a hasításhoz Csak max. 0-3 cm átmérőjű fát használjon. A fadarabokat hosszirányban a hasítókésre kell nyomni. Szükség esetén korrigálja a helyzetet, és csak ezután indítsa el a hasítási műveletet. A beszorult fát egy ütőszerszámmal válassza le a hasítókésről. 6.. Leállító funkció Ha munka közben kinyitják a védőajtókat, akkor a hasítógép állva marad, és a fűrész visszajár a kiinduló helyzetébe. A védőajtók bezárása után folyatódik a hasítás leállított folyamata Fa levágási hossz beállítása 3 4 Rögzítőcsavar 3 Ütközőtartó Ütköző 4 Menetes furat A levágási hossz az ütközővel 0, 5, 33, 40 és 50 cm hosszúságra állítható be.. Oldja meg a rögzítőcsavarokat, és vegye el az ütközőt. Az ütközőtartón menetes furatok találhatók a kívánt levágási hossz beállításához.. Válassza ki a kívánt hosszúságot, majd húzza meg ismét a rögzítőcsavart. 6. Behúzó Munkahelyzet: Húzza ki a pattintós csapot. Elfordítással nyissa ki a bepattanó reteszt. 9

20 Kezelés Biztosítsa ki, majd húzza ki a beszúrócsapot. Hajtsa le a behúzót. Ügyeljen arra, hogy a támasztóláb illeszkedjen a támasztóláb-felfogóba. Feltétlenül ügyeljen a behúzószalag középhelyzetére, hogy elkerülhető legyen a szalag károsodása. Húzza ki a behúzó-hosszabbítót (opció). Szállítási helyzet: A fent leírtakhoz képest értelemszerűen fordított sorrendben járjon el. 0

21 A gép kikapcsolása 7 A gép kikapcsolása A gép kikapcsolása előtt minden hidraulikus funkció nyomását le kell engedni. Ehhez az összes kezelőkart semleges állásba kell hozni. Villanymotoros hajtás (E típus) Kapcsolja a kapcsolót 0-állásba. Hajtás vontatóról, kardántengellyel (PZG típus) Kapcsolja le a kardántengelyt a vontatóról. A lekapcsolás előtt a vontató kézi-gáz adagolóját a legkisebb állásra állítsa.

22 Szállítás 8 Szállítás Szállítás előtt a hajtást feltétlenül le kell állítani! Válassza le a gépet az áramhálózatról! Ehhez húzza ki a készülékdugaszt. Kapcsolja le a kardántengelyt a vontatóról. Lekapcsolás előtt állítsa minimumra a vontató kézigáz adagolóját. A gép leállításakor mindig ügyeljen a fűrészlap kifutására a nyugalomba kerülésig! A behúzó felhajtása Ehhez lásd... Behúzó [ 9] A szállítószalag befordítása Ehhez lásd... Szállítószalag [ 39] 8. Szállítás a vontató hárompontos felfüggesztésén Szerelje fel a gépet a hárompontos felfüggesztésre, majd emelje fel azt a vontató hidraulikával. Ha a vontató hátsó világítása takarva van, akkor a gép hátoldalára egy világítókészüléket kell felszerelni (pl. mágneses tartóra, dugaszolt lámpa,...). Közúton való szállítás során be kell tartani a közlekedésrendészeti szabályokat. Maximális szállítási sebesség: 5 km/ó Ha a gépet lekapcsolják a vontatóról, akkor azt sík és szilárd talajra kell állítani. 8.. Szállítószalag a hárompontos felfüggesztésen Ha a gépre 4 méternél hosszabb szállítószalag van felszerelve, akkor a gépet semmilyen körülmények között sem szabad a vontatóval a hárompontra ráemelni, és így szállítani. Ha szállítani kell a gépet, akkor először le kell szerelni a szállítószalagot. 8. Szállítás futóművel Traktor-futómű Akassza a kocsirudat a vontató járműre. Forgassa felfelé a támasztókereket. Oldja ki a rögzítőféket. Ellenőrizze a keréknyomást maximum 3,5 bar. Csatlakoztassa a világítóberendezés dugaszát a vontatóhoz. Ellenőrizze a világítóberendezés működését.

23 Szállítás Közúton való szállítás során be kell tartani a közlekedésrendészeti szabályokat. Maximális szállítási sebesség: 6 km/h (0 km/h) - Vegye figyelembe a nemzeti rendelkezéseket! Ha a gépet a vontató járműről lekapcsolják, azt vízszintes és szilárd talajra kell állítani. 8.. Szállítószalag a traktor futóművén 8... Szállítószalag (F40 és F50 típus) Ha szállítani kell a gépet, akkor először le kell csavarozni a szállítószalagot Hajlítható szállítószalag (KF40 és KF50 típus) Beakasztó Biztosítórugó A szállítószalagot csak összehajtott, befordított és reteszelt állapotban szabad szállítani.. A szállítószalag összehajtása lásd.. Akassza be mindkét oldalon a beakasztót, és biztosítsa a biztosítórugóval. 3

24 Szállítás 8.3 Emelés a daruval Emelőeszköz Emelőfül A daruval csak az emelőfüleknél fogva szabad megemelni a gépet! Csak megfelelő teherbírású emelőeszközöket szabad használni! 4

25 Ellenőrzések 9 Ellenőrzések A gépen végzendő ellenőrzési munkák előtt a hajtást feltétlenül le kell állítani! Válassza le a gépet az áramhálózatról! Ehhez húzza ki a készülékdugaszt. Kapcsolja le a kardántengelyt a vontatóról. Lekapcsolás előtt állítsa minimumra a vontató kézigáz adagolóját. Vegye le a kardántengelyt a vontatóról. A gép leállításakor mindig ügyeljen a fűrészlap kifutására a nyugalomba kerülésig! 9. Védőberendezések A gépen mindig meg kell lennie minden védőberendezésnek (burkolatok, védőrácsok,...)! 9. Csavarkötések Az első üzemóra után minden csavart és anyát utána kell húzni. Minden további 00 üzemóra után a csavarokat és anyákat utána kell húzni. Az elveszett csavarokat és anyákat pótolni kell. 9.3 Hidraulika vezetékek Az első üzemóra után az összes hidraulika vezeték tömítettségét és biztos ülését ellenőrizni kell. Minden további 00 üzemóra után az összes hidraulika vezeték tömítettségét és biztos ülését ellenőrizni kell. A sérült hidraulika vezetékeket azonnal ki kell cserélni! 9.4 Fűrészlap Minden üzembe helyezés előtt ellenőrizze a fűrészlap rögzítettségét. Minden üzembe helyezés előtt a fűrészlapot is ellenőrizze kopás és sérülés szempontjából, ha szükséges, élesítse meg, ill. cserélje ki. 9.5 Ékszíj-feszesség Az ékszíjakat annyira kell megfeszíteni, hogy középen hüvelykujjal kb. 8 mm-re lehessen benyomni. Ehhez lásd... Ékszíjcsere [ 30] 9.6 Olajszint Az olajszint ellenőrzéséhez állítsa a gépet sima és vízszintes felületre. Az olajszintet bejáratott nyomódarab mellett kell ellenőrizni. 5

26 Ellenőrzések 9.6. Hidraulika olajszint Ha az olajszint kémlelőablak a közepén túl tele van, az a legmagasabb olajszintnek felel meg. Ha az olajtükör az olajszint kémlelőablak alsó részén van, akkor az a minimális olajszintnek felel meg. 3 Olajbetöltő csavar 3 Olajszint kémlelőablak Olajleeresztő csavar Ebben az esetben a hidraulikaolajat azonnal utána kell tölteni. Ehhez lásd... Hidraulikaolaj csere [ 35] Az olajszűrő ellenőrzése csak olajcsere alkalmával esedékes Hajtóműolaj szint 3 Olajbetöltő csavar 3 Olajleeresztő csavar Olajszint csavar Ha vízszintes helyzetben az olajszint-ellenőrző csavar furatán át olaj lép ki, az a maximális olajszintnek felel meg. Ha az olaj a furat alatt van, az a minimális olajszintnek felel meg. Ebben az esetben a hajtóműolajat azonnal utána kell tölteni. Ehhez lásd... Hajtóműolaj csere [ 37] 6

27 Karbantartás 0 Karbantartás A gépen végzendő karbantartási munkák előtt feltétlenül le kell állítani a hajtást! Válassza le a gépet az áramhálózatról! Ehhez húzza ki a készülékdugaszt. Kapcsolja le a kardántengelyt a vontatóról. Lekapcsolás előtt állítsa minimumra a vontató kézigáz adagolóját. Vegye le a kardántengelyt a vontatóról. Az elektromos felszerelésen csak szakképzett elektromos szakember végezhet munkát. Sohase dolgozzon védőfelszerelések nélkül. Csakis eredeti - POSCH - pótalkatrészeket alkalmazzon. 0. Kenés Az olajos és zsíros alkatrészeket, valamint a fáradt olajat a törvényes előírások szerint ártalmatlanítsa. 0.. Kenési terv 3 4b 4c 4a 4d Kenési időköz Hely Mit / hol hetenként (minden 40 üzemóra után - használattól függően gyakrabban is) A központi kenőberendezésnél elöl a hasítókés vezetékeihez A központi kenőberendezésnél hátul a fűrésztengelyhez 7

28 Karbantartás Kenési időköz Hely Mit / hol havonta (minden 60 üzemóra után - használattól függően gyakrabban) 3 A szállítószalagnál, felső házcsapágyak 4 A billentő alatt, a kenési helyeknél és a billentőhengernél A kenési helyeket kenési szimbólumok jelzik. Ajánlott kenőzsírok: Gyártó Típus Genol Univerzális zsír Fuchs Univerzális zsír Fűrészlap A fűrészlapok kezelése során viseljen védőkesztyűt! Csak megerősített kivitelű POSCH - fűrészlapokat használjon, a standard fűrészlapok ugyanis túl gyengék és biztonsági kockázatot jelentenek! Tartsa be a fűrészlapnak a gyártó által megadott maximális fordulatszámát! 0.. Fűrészlap cseréje Hatlapfejű csavar 5 Szorítóanya Védőajtó hátul 6 Szorító karima 3 Fabetét 7 Fűrészlap 4 Körfűrészkulcs 8 Végállás-kapcsoló Oldja a védőajtó hatlapfejű csavarjait, és nyissa ki a védőajtót. Lazítsa meg a fabetét mindkét csavarját, majd húzza el a fabetétet a körfűrészlaptól. A körfűrésztengelyt a szorító karima kulccsal ellentartva csavarja le a körfűrészkulccsal a szorítóanyát. Húzza le a szorító karimát és a fűrészlapot. Helyezze be és rögzítse az új fűrészlapot. A szorítóanyát ismét úgy kell rácsavarni, amilyen helyzetben előzőleg volt. Helyezze be úgy a fűrészlapot, hogy a fűrészlapfogak forgásirányba dőljenek (lásd a nyilat). A fűrészlaptól kb. mm távolságra rögzítse a fabetétet. Csukja be a védőajtót és rögzítse ismét. Előzőleg feltétlenül távolítsa el a fűrészforgácsokat a végállás-kapcsoló környezetéből. 8

29 Karbantartás A végállás-kapcsoló nyelvének záráskor kifogástalanul kell illeszkednie a végálláskapcsolóba! 0... Javasolt fűrészlap Cikkszám Átmérő Furat Fogak Típus Z mm 30 mm 96 Keményfém (vídia) Csak az EN 847- szabvány szerinti fűrészlapokat szabad használni! A fűrészlap bebiztosítása Az EN szabvány értelmében a fűrészlap bebiztosítása Alumínium betétek segítségével történik. Ezek a betétek kopóalkatrészek, és ha elkopnak, azonnal ki kell cserélni őket. 0.. A fűrészlap élezése A fűrészlapokat csak szakműhelyben szabad utánélezni az optimális élesség elérése érdekében. Keményfém - fűrészlap Használati utasítások keményfém fűrészlapokhoz A keményfémmel szerelt fűrészlapok hosszú élettartamukkal tűnnek ki. Ezek a körfűrészlapok kiváló minőségű gépi szerszámok, ezért mindig ügyelni kell a velük való szakszerű bánásmódra. A keményfémből készült részt különleges keménysége miatt védeni kell a kitöredezés ellen. A szakszerűtlen tárolás a foghegyek sérüléséhez vezethet. A körfűrészlapot helyezze habgumira vagy más hasonló anyagra. Ne vágjon a fában található szögeket, fémkapcsokat és hasonlókat. Kerülni kell a körfűrészlap ütő és lökő igénybevételét. A motor bekapcsolása előtt ellenőrizze a körfűrészlap helyes forgásirányát és pontos szabad járatát. A kiforgó körfűrészlapokat nem szabad idegen hatással lefékezni. A szerszám előtolása történjék óvatosan és folyamatosan, vagyis kerülni kell a lökésszerű vágó mozgásokat. A körfűrészlapokat rendszeres időközönként gyantátlanító szerrel kell megtisztítani. Üresjáratban a keményfém körfűrészlap csökkentett zajjal forog. Vágás közben a keletkező zaj az alkalmazott fafajtától függ. Szakszerűtlen bánásmód esetén jótállási igény nem érvényesíthető. Hasonlóképpen a gyantás fűrészlapokra sem vonatkozik a jótállás keretében történő csere lehetősége! 9

30 Karbantartás 0.3 Ékszíjcsere 0.3. Tanácsok az ékszíjcseréhez Ékszíjcsere esetén az összes ékszíjat ki kell cserélni! Az ékszíjakat laza állapotban kell felhelyezni. Ha az ékszíjakat ráerőlteti az ékszíjtárcsára, akkor fennáll annak a veszélye, hogy megsérülnek és hamarabb elszakadnak! Az ékszíjakat annyira kell megfeszíteni, hogy középen hüvelykujjal 8 mm-re lehessen benyomni Ékszíjtípusok Géptípusok Szíjak Mennyiség (darab) Cikkszám Z XPA 85 Lw 5 Z ZE30 XPA 85 Lw 5 Z Ékszíjcsere Z-hajtásnál Fedél ékszíj 4 Beállító lemez Hajtótengely védője 5 Hatlapú anya 3 Hatlapfejű csavar 6 Feszítőcsavar Távolítsa el az ékszíjfeszítés és a hajtótengely védőjének fedelét. Lazítsa meg a beállító lemez négy darab hatlapfejű csavarját. Lazítsa meg mindkét feszítőcsavaron a hatlapú anyákat, hogy lesüllyedjen a beállító lemez. Vegye le a régi ékszíjakat. Tegye fel az új ékszíjakat. Feszítse meg az ékszíjakat. Ehhez lásd... Ékszíj-feszesség [ 5] Kontrázza le a két feszítőcsavar ellenanyáit. Húzza szorosra a beállító lemez négy darab hatlapfejű csavarját, és tegye vissza a fedelet. 30

31 Karbantartás Üzembe helyezés előtt ismét fel kell szerelni valamennyi védőberendezést a gépre Ékszíjcsere ZE-hajtásnál Távolítsa el az ékszíjfeszítés és a hajtótengely védőjének fedelét. Lazítsa meg a beállító lemez négy darab hatlapfejű csavarját. Lazítsa meg mindkét feszítőcsavaron a hatlapú anyákat, hogy lesüllyedjen a beállító lemez Hatlapfejű csavar 9 Hatlapú anya 8 Védőlemez 0 Villanymotor Oldja meg a védőlemez hatlapfejű csavarjait, és vegye le a védőlemezt. Oldja meg a villanymotor önbiztosító hatlapú anyáit, és tolja el a motort a nyíl irányába Csatolórész 4 Hatlapfejű csavar Önbiztosító hatlapú anya 5 Csapágykarima 3 Lemezkarimás csapágy Oldja meg a csatolórészt. Oldja meg a lemezkarimás csapágy mindkét önbiztosító hatlapú anyáját. Oldja meg a csapágykarima négy darab hatlapfejű csavarját, és előre irányban húzza le a csapágykarimát. Húzza le előre irányban a lemezkarimás csapágyat, oldja meg a tőcsavart, és távolítsa el a reteszt. 3

32 Karbantartás Hajtómű lába 7 Hatlapfejű csavar Leoldás előtt színes ceruzával jelölje meg a hajtómű lábának pozícióját (ezzel megtakarítja a hajtómű újbóli beigazítását). Lazítsa meg a hajtómű lábának hatlapfejű csavarjait, és nyomja el a hajtóművet a nyíl irányába. Vegye le a régi ékszíjakat. Tegye fel az új ékszíjakat. Tegye vissza a hajtóművet a megjelölt pozícióba, és rögzítse a csavarokkal. Feszítse meg az ékszíjakat. Ehhez lásd... Ékszíj-feszesség [ 5] Kontrázza le a két feszítőcsavar ellenanyáit. Húzza szorosra a négy darab hatlapfejű csavart, és csavarozza fel a takarólemezt. Szerelje fel a csapágykarimát és a lemezkarimás csapágyat. Végezetül csavarozza fel a védőt. Szerelje fel a villanymotort és a védőlemezt. Üzembe helyezés előtt ismét fel kell szerelni valamennyi védőberendezést a gépre. 0.4 Billentő funkció 3 Ellenanya 3 Billentő Ütközőcsavar Hosszabb munkák után szükség lehet a kapcsolórudazat utánállítására, hogy biztosítani lehessen a fűrészbillentő kifogástalan működését. A fűrészbillentő ütközőjének újbóli beállítása: Lazítsa meg az ütközőcsavarok ellenanyáit, és csavarja be egészen az ütközőcsavarokat. 3

33 Karbantartás Kézzel húzza teljesen hátra a fűrészbillentőt. Nyomja ismét be a fűrészbillentőt a megfogó irányába, amíg nem érzi a hidraulikus henger ellenállását. Csavarja ki az ütközőcsavarokat a billentőig, és biztosítsa az ellenanyákkal Kapcsolókar 4 Menetes rúd Szelep 5 Szögcsukló 3 Ellenanya Ezen munka után a szelep kapcsolókarja már nem áll derékszögben a szelephez, de ez szükséges. A kapcsolórudazat beállítása: Lazítsa meg a menetes rúd ellenanyáját. Távolítsa el a szögcsukló biztosító szegét, és emelje le csavarhúzóval a szögcsuklót. Fordítsa el a szögcsuklót a kívánt irányba (hosszabb vagy rövidebb rudazat) a menetes rúdon. Amikor elérte a megfelelő helyzetet (a kapcsolókar jobb oldali szögének próbaszerelésével és felülvizsgálatával), biztosítsa ismét az ellenanyával. 0.5 Hasító funkció 3 Ellenanya 3 Szeleplekapcsoló rúd Lekapcsoló rúd Ha nem járna automatikusan vissza a hasító nyomódarabja, akkor a következő lépéseket kell tenni: Távolítsa el az elöl lévő műszerfalat és a védőlemezt. Lazítsa meg az ellenanyákat, és kissé forgassa befelé őket - ezáltal némileg rövidebb lesz a lekapcsoló rúd. 33

34 Karbantartás Kontrázza ebben az új helyzetben az anyákat. Ügyeljen arra, hogy legyen kb. - mm játék az anyák és a szeleplekapcsoló rúd (3) között. Kapcsolja be a gépet, és végezzen el egy munkafolyamatot (fa nélkül). Kapcsolja be a gépet, és végezzen el egy munkafolyamatot (fa nélkül). Ismételje meg annyiszor az - 4 pontokat, amíg nem működik optimálisan a hasítógép. 0.6 Behúzó heveder 0.6. A szállítóhevederrel kapcsolatos tudnivalók Ellenőrizze a szállítóheveder középen futását, a heveder nem ütközhet fel. Ellenkező esetben a hevedert a hajtás, ill. a terelődob állításával középre kell állítani. Távolítsa el időnként a szállítóheveder alatt felgyülemlett anyagot, mert különben megsérülhet a szállítóheveder Szállítóheveder - futásközpontosság beállítása 4 3 Szállítóheveder 3 Feszítőcsavar Terelődob 4 Ellenanya Ha a szállítóheveder nem fut a hajtó-, ill. terelődob közepén, a futásirány utánállítható. Lazítsa meg a két feszítőcsavar ellenanyáit. A két feszítőcsavar forgatásával igazítsa be a terelődobot. Kontrázza le a két feszítőcsavar ellenanyáit A szállítóheveder megfeszítése A szállító heveder idővel az igénybevétel következtében meglazulhat. Ebben az esetben utána kell húzni a hevedert. Lazítsa meg a két feszítőcsavar ellenanyáit. A két feszítőcsavar egyenletes forgatásával feszítse elő a szállítóhevedert. Feszítse meg kellőképpen a szállítóhevedert (a heveder alul nem lóghat le). Kontrázza le a két feszítőcsavar ellenanyáit. 34

35 Karbantartás 0.7 Végállás-kapcsoló 4 3 Végállás-kapcsoló 3 Hajtótengely védője Védőajtó hátul 4 Végálláskapcsoló-nyelv Ha a ZE-hajtású gépeknél nem indul el a villanymotor, akkor elszennyeződhetett, elállítódhatott vagy meghibásodhatott a végállás-kapcsoló. Elszennyeződött végállás-kapcsoló: Távolítson el minden szennyeződést a végállás-kapcsolókról (esetleg sűrített levegővel). Elállítódott végállás-kapcsoló: Állítsa utána a végállás-kapcsolót vagy a végálláskapcsoló-nyelvet. Meghibásodott végállás-kapcsoló: Cserélje kis a végállás-kapcsolót. 0.8 Olajcsere A lecserélt olajat környezetkímélő módon kell ártalmatlanítani. Tájékozódjék környezetvédelmi rendeleteik felől Hidraulikaolaj csere Az első olajcserét 500 üzemóra után kell elvégezni, minden további olajcserét 000 üzemóránként, illetve legalább évente egyszer el kell végezni. Ennél korábban nincs szükség olajcserére, mivel a végső átvizsgálásnál mellékáramkörű szűrést alkalmazunk, amely eltávolít minden szennyező részecskét. Tisztaságvizsgálat az ISO 4406 szerint: Tisztasági osztály 4/ Finomság, µm / Olajterhelés - csekély. 35

36 Karbantartás Az olajcsere menete: 3 Olajbetöltő csavar 3 Olajszint kémlelőablak Olajleeresztő csavar Olajcsere előtt a nyomódarabot járassa be. Csavarja ki az olajbetöltő csavart. Nyissa ki az olajleeresztő csavart. Az olajleeresztő csavar az olajtank fenékfelületén található. Engedje le a fáradt hidraulikaolajat egy felfogó edénybe. Csavarozza vissza a tartályba az olajleeresztő csavart, és töltsön be új hidraulikaolajat a betöltő csavar nyílásán keresztül. Csavarozza vissza a tartályba az olajleeresztő csavart, és töltsön be új hidraulikaolajat. Csavarozza be az olajbetöltő csavart a tartályba. Kapcsolja be a gépet, és járassa rövid ideig. Ellenőrizze az olajszintet, és ha szükséges, töltsön utána hidraulikaolajat. A hidraulika rendszer teljes feltöltési mennyisége: Mennyiség 75 liter A hidraulikus rendszerünk kiváló minőségű OMV ATF II hajtóműfolyadékkal van feltöltve. Ennek az olajnak rendkívül magas a viszkozitás mutatója, kiváló öregedési és habosodási viselkedéssel, alacsony hőmérsékleteken egyedülálló folyási tulajdonságokkal rendelkezik, és védelmet nyújt a kopás és a korrózió ellen. ISO VG 46 viszkozitásosztály. Minden olajcseréhez ajánlatos a kiváló minőségű olaj használata. Azonos értékű termékekkel probléma nélkül keverhető Ajánlott hidraulikaolajok Gyártó Olajféleség OMV ATF II SHELL Donax TA ELF Hydrelf DS 46 ESSO Univis N46 CASTROL Hyspin AWH-M 46 ARAL Vitam VF46 36

37 Karbantartás Gyártó Olajféleség GENOL Hidraulikaolaj 50 FUCHS Platohyd 3S * / Renolin B46 HVI *...biológiai hidraulikaolajok 0.8. Olajszűrő Szűrőfedél Szűrőbetét A szűrőbetétet minden olajcsere alkalmával ki kell cserélni. Az esetleg előforduló alumínium forgácsok nem okoznak gondot, mivel ezek a szivattyú bejáratásakor keletkeznek. A szűrőbetétet ne mossa ki benzinnel vagy petróleummal, mert tönkremegy Hajtóműolaj csere Az első olajcserét 00 üzemóra után kell elvégezni, minden további olajcserét 500 üzemóránként, illetve legalább évente egyszer el kell végezni. 3 Olajbetöltő csavar 3 Olajleeresztő csavar Olajszint csavar Csavarozza ki az olajbetöltő csavart és az olajleeresztő csavart. Engedje le a fáradt olajat és tegye vissza az olajleeresztő csavart. Töltse be az új hajtóműolajat. Ellenőrizze az olajszintet, és ha szükséges, töltsön utána hajtóműolajat. Tegye vissza az olajbetöltő csavart. Teljes feltöltési mennyiség 0,8 liter 37

38 Karbantartás Ajánlott hajtóműolajok Gyártó Olajféleség OMV Gear Oil MP SAE 85W-90 GENOL Hajtóműolaj MP 90 FUCHS Titan Gear Hypoid SAE 90 Azonban minden más hajtóműolaj használható, ha az SAE 90 viszkozitásosztállyal rendelkezik. 0.9 Tisztítás A gépen végzendő tisztítási munkák előtt feltétlenül le kell állítani a hajtást! Válassza le a gépet az áramhálózatról! Ehhez húzza ki a készülékdugaszt. Kapcsolja le a kardántengelyt a vontatóról. Lekapcsolás előtt állítsa minimumra a vontató kézigáz adagolóját. Vegye le a kardántengelyt a vontatóról. Az optimális működés biztosítása érdekében rendszeres időközönként tisztítsa meg a gépet. Az új gépet (az első három hónapban) csak szivaccsal szabad lemosni! A lakk ennyi idő alatt még nem keményedik ki teljesen, ezért a nagynyomású tisztítóval történő tisztításkor lakksérülések keletkezhetnek. 38

39 Különleges felszerelés Különleges felszerelés. Szállítószalag.. Szállítószalag-típusok Szállítószalagtípusok Szállítószalag hossza Szállítási magasság Hevederszélesség F6 60 cm 0 cm 40 cm F4 400 cm 50 cm 40 cm F5 500 cm 300 cm 40 cm KF4 400 cm 50 cm 40 cm KF5 500 cm 300 cm 40 cm.. A szállítószalag felállítása Beakasztó szállításhoz Beakasztó munkahelyzethez. Akassza ki a szállítási beakasztót.. Fordítsa ki, majd a munkahelyzeti beakasztóval rögzítse a szállítószalagot. 3. A forgatókarral tekerje fel a szállítószalagot a kívánt szállítási magasságra. Szállítószalag befordítása Az előzőekben leírtak szerint értelemszerűen fordított sorrendben járjon el...3 Csatlakozás - szállítószalag A szállítószalag hidraulikatömlőit csatlakoztassa a gépre. Kösse össze a hidraulikatömlőket a hidraulika-karmantyúkkal. Ügyeljen a színek helyes párosítására, a kék porvédő sapkákat (előremenő) és a sárga porvédő sapkákat (visszatérő) egymáshoz. Ha a szállítószalag nincs rádugaszolva a gépre, akkor a porvédő sapkákat rá kell dugaszolni a csatlakozókra és a karmantyúkra, azok szennyeződés elleni védelme céljából! 39

40 Különleges felszerelés..4 Kezelés - szállítószalag Szállítóheveder - előre Szállítóheveder - vissza A vezérlőkarral (szállítóheveder be) kapcsolja be a szállítóhevedert...5 Karbantartás - szállítószalag..5. Tanácsok a szállítószalaghoz Ellenőrizze a szállító heveder középen futását. A szállító heveder menesztői nem léphetnek működésbe. Ellenkező esetben a hevedert a hajtás, ill. a terelődob állításával középre kell állítani. Távolítsa el időnként a szállítószalag alatt felgyülemlett anyagot, mert különben a szállítóheveder menesztői megsérülhetnek...5. Szállítóheveder - futásközpontosság beállítása Ha a szállítóheveder nem fut a hajtó-, ill. terelődob közepén, a futásirány utánállítható. Rögzítőcsavar 3 Feszítőcsavar Ellenanya 3 A szállítószalag mindkét oldalán lazítsa meg kissé a rögzítőcsavarokat. Lazítsa meg a két feszítőcsavar ellenanyáit. A két feszítőcsavar forgatásával igazítsa be a terelődobot. Ha a szállítóheveder kellően meg van feszítve, az ellenanyákkal ismét kontrázza le a feszítőcsavarokat. 40

41 Különleges felszerelés Húzza meg ismét mindkét oldalon a rögzítőcsavarokat Szállítóheveder megfeszítése A szállító heveder idővel az igénybevétel következtében meglazulhat. Ebben az esetben utána kell feszíteni a hevedert. Vigye munkahelyzetbe a szállítószalagot. A szállítószalag mindkét oldalán lazítsa meg kissé a rögzítőcsavarokat. Lazítsa meg a két feszítőcsavar ellenanyáit. A két feszítőcsavar egyenletes forgatásával feszítse elő a szállítószalag felső részét. Ha a szállítóheveder kellően meg van feszítve, az ellenanyákkal ismét kontrázza le a feszítőcsavarokat. Húzza meg ismét mindkét oldalon a rögzítőcsavarokat.. SplitControl A SplitControl vezérlés a vágó-hasítógépen végzett munka megkönnyítésére szolgál, az automatikus késbeállítás és a feldolgozott fatérfogat egyidejű rögzítése révén. Előoldal: 3 4 Kijelző 3 USB csatlakozó fedéllel Kezelőgombok 4 Frissítés gomb Hátoldal: 4

42 Különleges felszerelés Csatlakozók:. sz. tápfeszültség SS 6 6. sz. hasítókés lézer SS5. sz. csörlő-jeladó SS sz. nyomásérzékelő SS sz. késbeállító szelep SS 8 8. sz. faátmérő lézer SS sz. hasítógép engedélyezés SS sz. fordulatszám-érzékelő SS sz. programozó csatlakozó SS 4

43 Különleges felszerelés Működés leírás A gép bekapcsolása után a vezérlés automatikusan feszültséget kap (0-30 V DC), a készüléken nincs külön Be/Ki gomb. A gombok és a kijelző jelentése: 7 Esc 6 5 A F F F3 F Alapkijelzés a bekapcsolás után Automatika gomb 3 F F4 funkciógombok 4 Enter gomb (nyugtázás) 5 Nyíl gomb (le) 6 Escape gomb (megszakítás/kilépés) 7 Nyíl gomb (fel) A átkapcsolás kézi, illetve automatikus üzemmódra F átkapcsolás a napi és össztérfogat-számláló m³ FESTMETER között (hosszan tartó megnyomásra nullázódik a napi térfogat számláló) F átkapcsolás a napi és összesített üzemóra-számláló között (hosszan tartó megnyomásra nullázódik a napi üzemóra számláló) F3 / F4 hasítókés fel/le (a hasítókést mindig lehet manuálisan kezelni a szelepkarral) Általános útmutatás: Továbbhasításkor ügyelni kell arra, hogy a fa még egyszer ne kerüljön a lézersugár alá, mert ellenkező esetben túl nagy lesz a kiszámított fatérfogat. 43

44 Különleges felszerelés Hasítókés beállítások A gép kiszállításakor a beszerelt hasítókés előre be van állítva az ajánlott hasítási tartományokra, a felhasználó azonban a beállított hasítási tartományt igény szerint változtathatja. A [fel] nyíl gombbal váltson át a [KIV] mezőre (), és az [Enter] gombbal váltson át a - Késbeállítás - menüre. A [le] nyíl gombbal váltson át a kívánt névleges átmérőre (3), nyomja meg az [Enter] gombot, és a nyíl gombokkal [fel/le] változtassa meg kívánsága szerint az értéket, majd nyugtázza az [Enter] gombbal Példa: Hasítókés (): kétszeres / hatszoros / tizenötszörös Névleges átmérő (3): kétszeresnél 0-3 cm, hatszorosnál 3-35 cm, tizenötszörösnél cm A hasítókés cikkszáma (4): F00097 A [fel] nyíl gombbal térjen vissza a [START] mezőre (5), és az [Enter] gombbal térjen vissza az alapmenübe. 44

45 Különleges felszerelés Késkorrekció: Gyűrűkés alkalmazása esetén a konstrukciós adottságok miatt középen csak meghatározott minimális faátmérő hasítható. A vezérlésben ezt egy 0 0 cm-es késkorrekciós érték bevitelével lehet beállítani (minimális átmérő alá csökkentés excentrikus hasítás). Váltson át a Késbeállítás menüre (a Hasítókés beállítások alatt leírtak szerint). A [le] nyíl gombbal váltson át a kívánt késkorrekciós értékre (6), nyomja meg az [Enter] gombot és a [fel/le] nyíl gombokkal változtassa meg kívánsága szerint az értéket, majd nyugtázza az [Enter] gombbal. Az új minimális átmérő (7) megjelenik a kijelzőn. Példa: Hasítókés -6-5 ø50 késkorrekció 0 cm 7 6 A B C D A Fa-ø cm Vezérlés-kiválasztás kétszeres (fa-ø 0 3 cm) B Fa-ø 5 cm Vezérlés-kiválasztás hatszoros (fa-ø 3 35 cm) C Fa-ø 35 cm Vezérlés-kiválasztás tizenötszörös (fa-ø cm) D Fa-ø 5 cm, korrekcióval 0 cm Vezérlés-kiválasztás tizenötszörös (fa-ø 5 50 cm) Ahogy a példában látható, ebben az esetben 5 cm átmérőjű fa is hasítható (excentrikusan) a gyűrűkéssel, mivel a korrekciós érték a faátmérőből levonódik. A [fel] nyíl gombbal térjen vissza a [START] mezőre, és az [Enter] gombbal térjen vissza az alapmenübe. Több hasítókés alkalmazása: Több hasítókés alkalmazásakor a megfelelő kést kell aktiválni. Váltson át a Késbeállítás menüre (a Hasítókés beállítások alatt leírtak szerint). A [le] nyíl gombbal váltson át a kívánt tárolóhelyre (8), és az [Enter] gombbal nyugtázza a hasítókést. 45

46 Különleges felszerelés 8 Természetesen a többi hasítókés hasítási tartományai is beállíthatók (az előbb leírtak szerint). Üres tárolóhely kiválasztása esetén nem lehet automatikus üzemmódra átkapcsolni! A [fel] nyíl gombbal térjen vissza a [START] mezőre, és az [Enter] gombbal térjen vissza az alapmenübe. Új hasítókések betöltése: Új késadatok betöltése is lehetséges, mert ezeket az adatokat az új késhez a POSCH egy USB pendrive-on a hasítókéssel együtt szállítja. Húzza ki a tápfeszültség-csatlakozót a hátoldalon. A ház oldalán nyissa fel az USB csatlakozó fedelét. Csatlakoztassa az USB pendrive-ot. Dugaszolja vissza a tápfeszültség-csatlakozót. Váltson át a Késbeállítás menüre (a Hasítókés beállítások alatt leírtak szerint). A [le] nyíl gombbal váltson át az [USB] mezőre (9). 9 Az [Enter] gomb megnyomása után megjelenik az alábbi kijelzés. A [le] nyíl gombbal váltson át a hasítókés [Cikkszám] mezőre (0). Ha egy pendrive-on több késfájl található, akkor az [Enter] gomb többszöri megnyomásával lehet tovább lapozni. 0 A [fel/le] nyíl gombbal válassza ki a kívánt tárolóhelyet (), majd az [Enter] gombbal indítsa el a betöltést. Itt példaként az F00097 hasítókés. helye látható 46

47 Különleges felszerelés Az [Enter] gombbal elvégzett mentés után megjelenik az Elmentve üzenet (), és az új hasítókés a. helyen (3) látható. 4 3 A [fel] nyíl gombbal váltson át a [VISSZA] mezőre (4), és az [Enter] gombbal térjen vissza a - Késbeállítás - menübe. A [fel] nyíl gombbal térjen vissza a [START] mezőre, és az [Enter] gombbal térjen vissza az alapmenübe. Húzza ki az USB pendrive-ot oldalt a házból. Zárja vissza az USB csatlakozó fedelét. 47

48 Különleges felszerelés Felhasználói beállítások Az értékeket alapvetően optimálisan határoztuk meg, ezért azokat nem szabad megváltoztatni. Szükség esetén azonban néhány beállítást megváltoztathat a felhasználó. A [le] nyíl gombbal váltson át a [BE] mezőre (5), és az [Enter] gombbal váltson át az [Ügyfél] menüre. 5 A [fel/le] nyíl gombbal válassza ki a módosítandó értéket. Nyomja meg az [Enter] gombot, és a [fel/le] nyíl gombbal módosítsa az értéket. Nyugtázza az új értéket az [Enter] gombbal. 6 [Tehermentesítés:] [Tűrésnyomás:] [Törzseltérés:] [Térf. nincs ø-érték:] [Hasítógép engedélyezés:] [Nyelv:] [Kijelző:] [Kontraszt:] Megadja a legfelső késszekció (gyűrűkés) hasításkor érvényes kiemelő löketét. Gyári beállítás: 0 mm Nyomáskülönbség, amelynél a hosszmérés aktiválódik. Gyári beállítás: 5 bar Hasítási pontosság tűrésértéke Gyári beállítás: 0 mm Ha a hasítási művelet indításakor a lézeres faátmérő-érzékelő alatt nem található levágási hossz (a fa túl rövid, keresztben áll,...), akkor kiválasztható, hogy az utolsó törzsátmérőt beszámítsa-e a rendszer a térfogatszámításba (BE) vagy nem (KI). Gyári beállítás: BE BE: A hasítógép csak a sikeres késpozicionálás után indítható el. Gyári beállítás: KI Menünyelv (német, angol, francia) Gyári beállítás: német Világos / sötét üzemmód Gyári beállítás: nap Kijelző kontraszt Gyári beállítás: 48

49 Különleges felszerelés [Naplófájl:] [Flash Disk ready] [V.00] [ø} Protokoll létrehozása lásd Naplófájl létrehozása Gyári beállítás: KI USB pendrive csatlakoztatva és működőképes Verziószám Faátmérő megjelenítése Gyári beállítás: BE A [fel] nyíl gombbal térjen vissza a [START] mezőre (6), és az [Enter] gombbal térjen vissza az alapmenübe. Naplófájl létrehozása: A ház oldalán nyissa fel az USB csatlakozó fedelét. Dugja be az (FAT3 kompatibilis) USB pendrive-ot az USB csatlakozó aljzatba. Váltson át az [Ügyfél] menüre (a Felhasználói beállítások alatt leírtak szerint). A [le] nyíl gombbal váltson át a [Naplófájl: / KI] mezőre, és nyomja meg az [Enter] gombot. A [fel/le] nyíl gombbal állítsa az értéket [BE] állásba. Nyomja meg az [Enter] gombot. A [le] nyíl gombbal váltson át az [ÚJ] mezőre és nyomja meg az [Enter] gombot a naplófájl elmentődik és a naplófájl száma eggyel emelkedik. Az [Enter] gomb minden egyes megnyomásakor a naplófájl száma eggyel nő, ezáltal minden térfogategység (csomagolási egység) alapján létrehozható egy új naplófájl. Az utolsó hasítási művelet után várjon még kb. 5 másodpercet. A [fel] nyíl gombbal térjen vissza a [START] mezőre, és az [Enter] gombbal térjen vissza az alapmenübe. Húzza ki az USB pendrive-ot oldalt a házból. Zárja vissza az USB csatlakozó fedelét. 49
