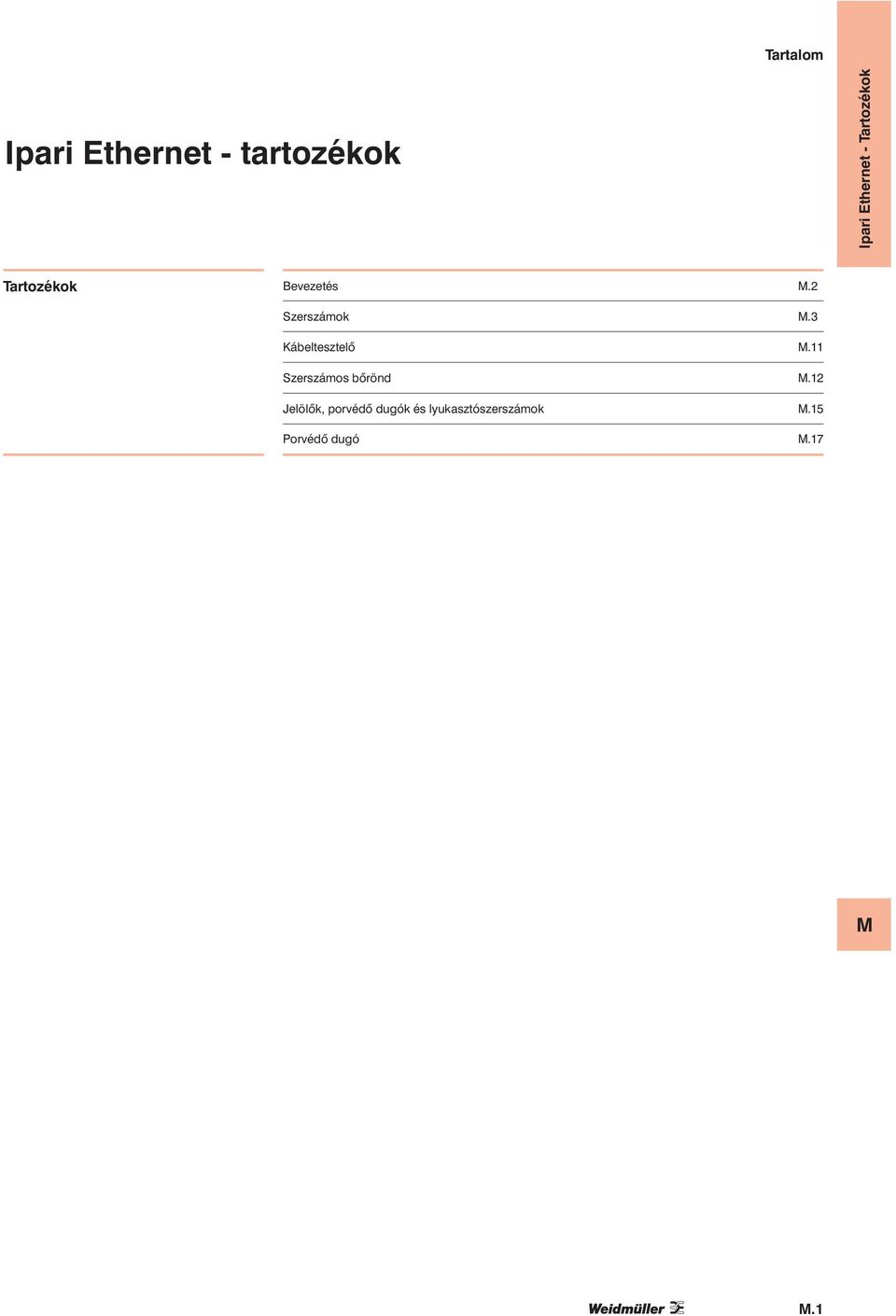

1 Tartalom Ipari Ethernet - tartozékok Bevezetés.2 Szerszámok.3 Kábeltesztelő.11 Szerszámos bőrönd.12 Jelölők, porvédő dugók és lyukasztószerszámok.15 Porvédő dugó.17.1

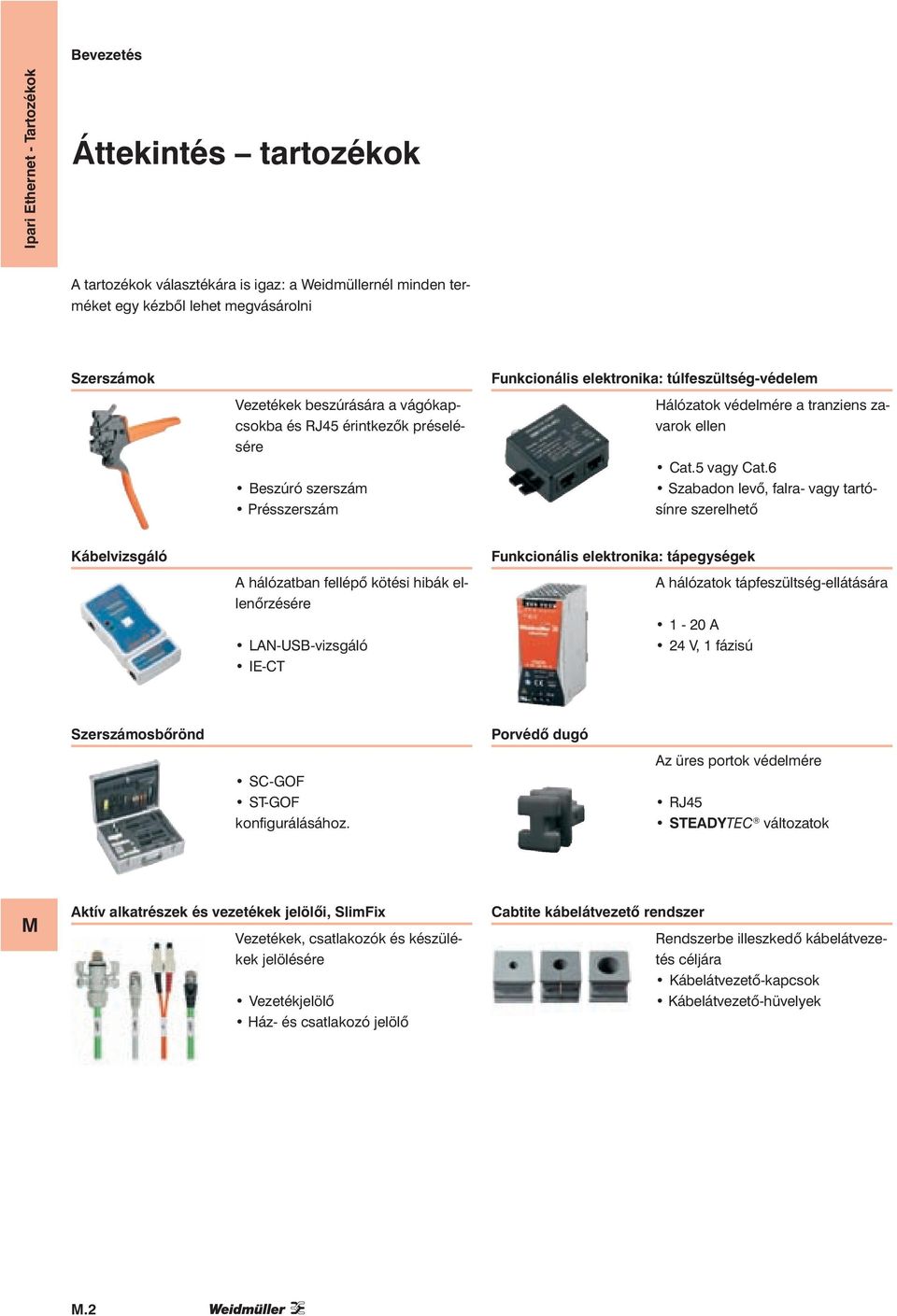

2 Bevezetés Áttekintés tartozékok A tartozékok választékára is igaz: a Weidmüllernél minden terméket egy kézből lehet megvásárolni Szerszámok Vezetékek beszúrására a vágókapcsokba és RJ45 érintkezők préselésére Beszúró szerszám Présszerszám Funkcionális elektronika: túlfeszültség-védelem Hálózatok védelmére a tranziens zavarok ellen Cat.5 vagy Cat.6 Szabadon levő, falra- vagy tartósínre szerelhető Kábelvizsgáló A hálózatban fellépő kötési hibák ellenőrzésére LAN-USB-vizsgáló IE-CT Funkcionális elektronika: tápegységek A hálózatok tápfeszültség-ellátására 1-20 A 24 V, 1 fázisú Szerszámosbőrönd SC-GOF ST-GOF konfigurálásához. Porvédő dugó Az üres portok védelmére RJ45 STEADYTEC változatok Aktív alkatrészek és vezetékek jelölői, SlimFix Vezetékek, csatlakozók és készülékek jelölésére Vezetékjelölő Ház- és csatlakozó jelölő Cabtite kábelátvezető rendszer Rendszerbe illeszkedő kábelátvezetés céljára Kábelátvezető-kapcsok Kábelátvezető-hüvelyek.2

3 Szerszámok Hidraulikus lemezlyukasztó IE-KO-HAT Biztonsági szelep véd a túlterhelés ellen A hengeres fej 90 -kal hajlított A derékszögű fej 360 -kal elforgatható Az ergonomikus fogantyú magától visszaugrik A háromszoros vágásnak köszönhetően a hulladék nem szorul be A hidraulikus prés nagyszilárdságú alumíniumból van (kb. 40 % tömegcsökkentés) űszaki adatok aximális présteljesítmény acéllemez esetén Körlyukasztó Ø 85 -ig Körlyukasztó Négyzetes lyukasztó Téglalaplyukasztó Ø 64 -ig 68 x 68 -ig 36 x 112 aximális présteljesítmény rozsdamentes acéllemez Körlyukasztó A szerszám adatai Hossz / szélesség / magasság Préserő Üzemi nyomás max. Ø 64 kg kn bar IE-KO-HAT 2,0 F = 370 N/ 2 3,0 F = 370 N/ 2 2,0 F = 370 N/ 2 2,0 F = 370 N/ 2 2,5 F = 600 N/ 2 290/120/70 1, hidraulikacsavar Ø 19 1 hidraulikacsavar Ø 19 x 9,5 1 HSS előfúró Ø 10 1 Távtartó hüvely készlet (3 részes) 1 híd Kivitel IE-KO-HAT Különleges bélyeg ipari Ethernet csatlakozókhoz Termékleírás éretek Cs.e. Rend.sz. IE-KOK-V1 Különleges forma V 01 fém bajonetthez Ø 27 x 1 oldalas 25, IE-KOK-V4 Különleges forma V04 műanyag Push Pull-hoz Ø 23,2 x 2 oldalas 20, IE-KOK-V5 Különleges forma V05 fém RockStar -hoz 22,0 x 22,

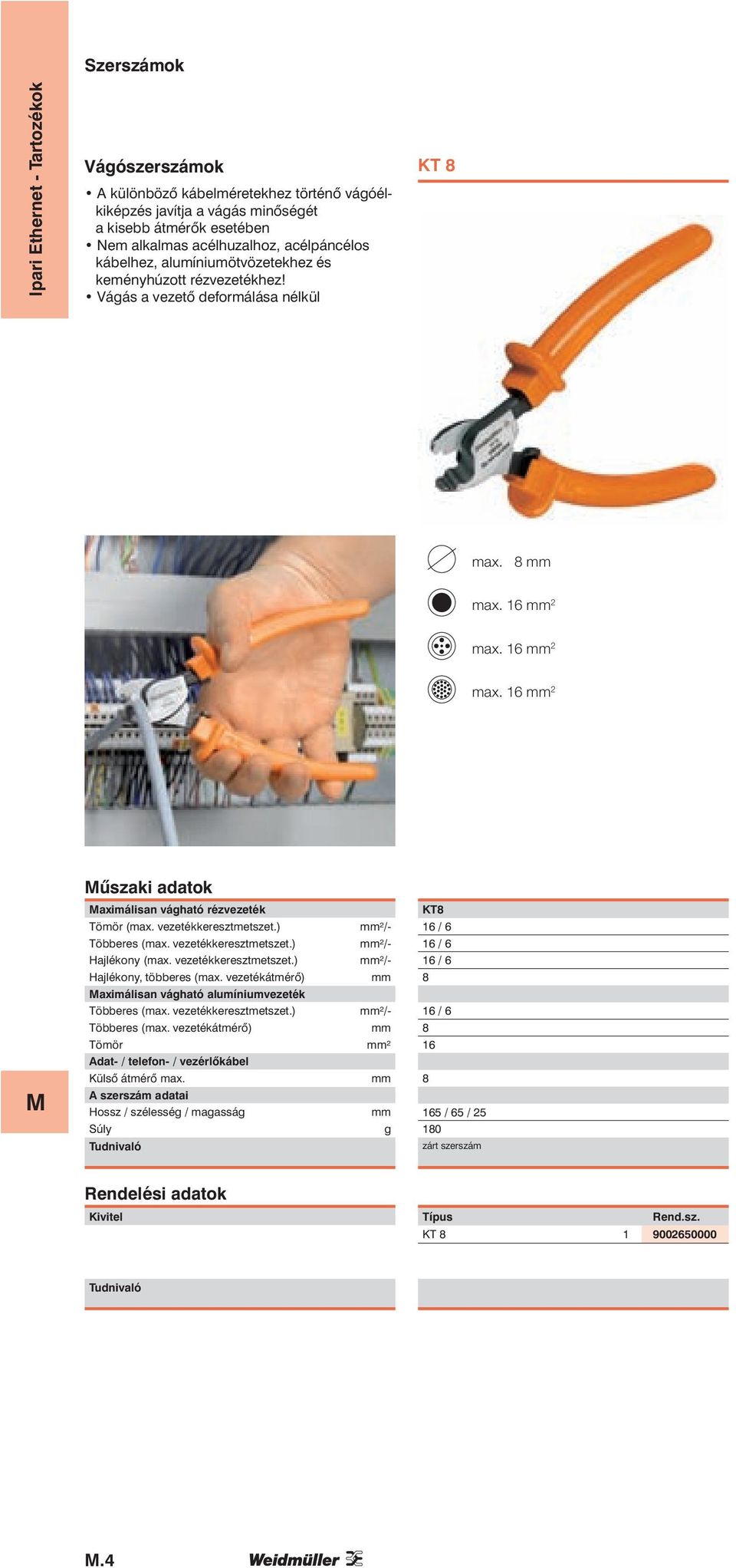

4 Szerszámok Vágószerszámok A különböző kábelméretekhez történő vágóélkiképzés javítja a vágás minőségét a kisebb átmérők esetében Nem alkalmas acélhuzalhoz, acélpáncélos kábelhez, alumíniumötvözetekhez és keményhúzott rézvezetékhez! Vágás a vezető deformálása nélkül KT 8 max. 8 max max max űszaki adatok aximálisan vágható rézvezeték Tömör (max. vezetékkeresztmetszet.) Többeres (max. vezetékkeresztmetszet.) Hajlékony (max. vezetékkeresztmetszet.) Hajlékony, többeres (max. vezetékátmérő) aximálisan vágható alumíniumvezeték Többeres (max. vezetékkeresztmetszet.) Többeres (max. vezetékátmérő) Tömör Adat- / telefon- / vezérlőkábel Külső átmérő max. A szerszám adatai Hossz / szélesség / magasság ²/- ²/- ²/- ²/- ² g KT8 16 / 6 16 / 6 16 / / / 65 / zárt szerszám Kivitel Rend.sz. KT

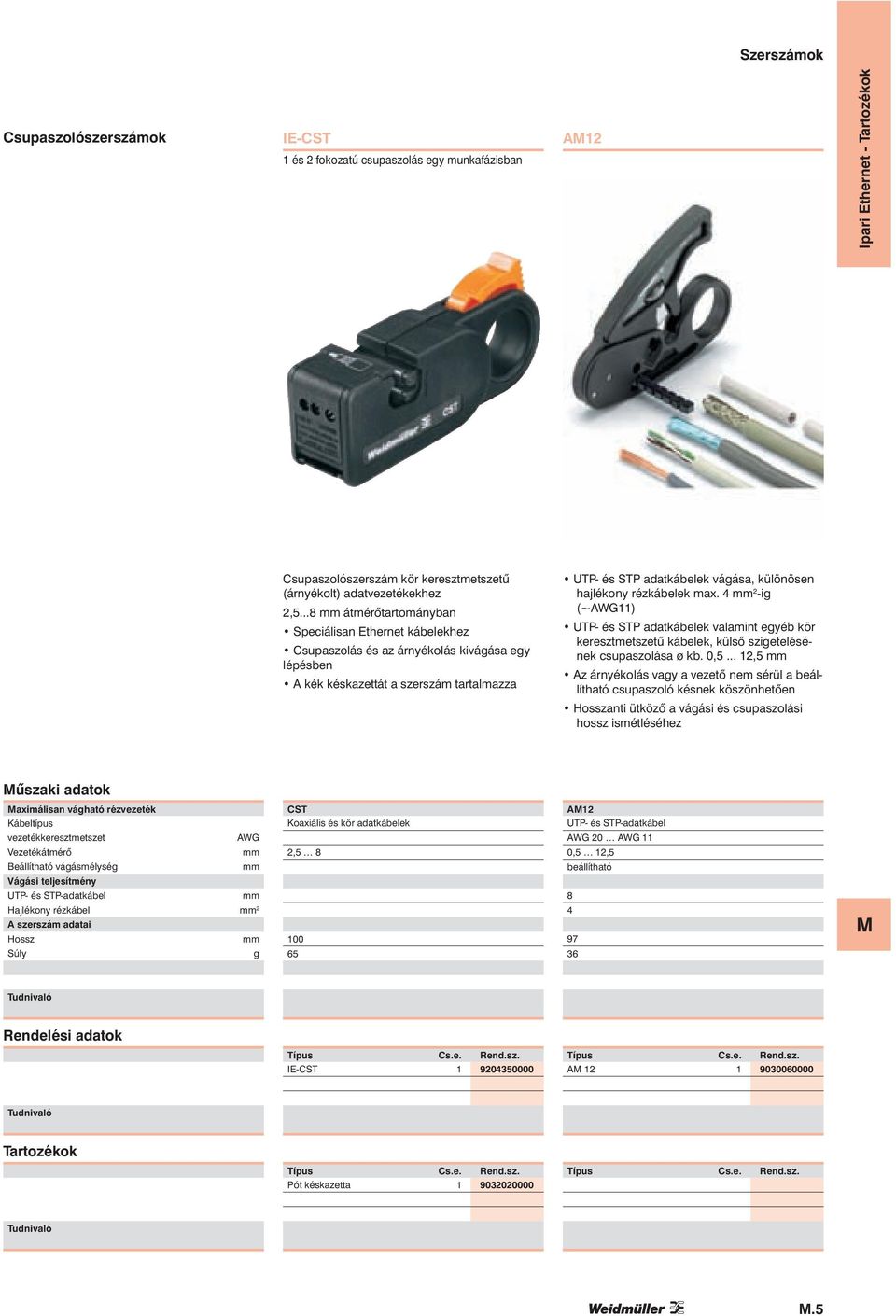

5 Szerszámok Csupaszolószerszámok IE-CST 1 és 2 fokozatú csupaszolás egy munkafázisban A12 Csupaszolószerszám kör keresztmetszetű (árnyékolt) adatvezetékekhez 2,5...8 átmérőtartományban Speciálisan Ethernet kábelekhez Csupaszolás és az árnyékolás kivágása egy lépésben A kék késkazettát a szerszám tartalmazza UTP- és STP adatkábelek vágása, különösen hajlékony rézkábelek max ig (~AWG11) UTP- és STP adatkábelek valamint egyéb kör keresztmetszetű kábelek, külső szigetelésének csupaszolása ø kb. 0, ,5 Az árnyékolás vagy a vezető nem sérül a beállítható csupaszoló késnek köszönhetően Hosszanti ütköző a vágási és csupaszolási hossz ismétléséhez űszaki adatok aximálisan vágható rézvezeték Kábeltípus vezetékkeresztmetszet Vezetékátmérő Beállítható vágásmélység Vágási teljesítmény UTP- és STP-adatkábel AWG Hajlékony rézkábel 2 A szerszám adatai Hossz g CST Koaxiális és kör adatkábelek 2, A12 UTP- és STP-adatkábel AWG 20 AWG 11 0,5 12,5 beállítható IE-CST A Pót késkazetta

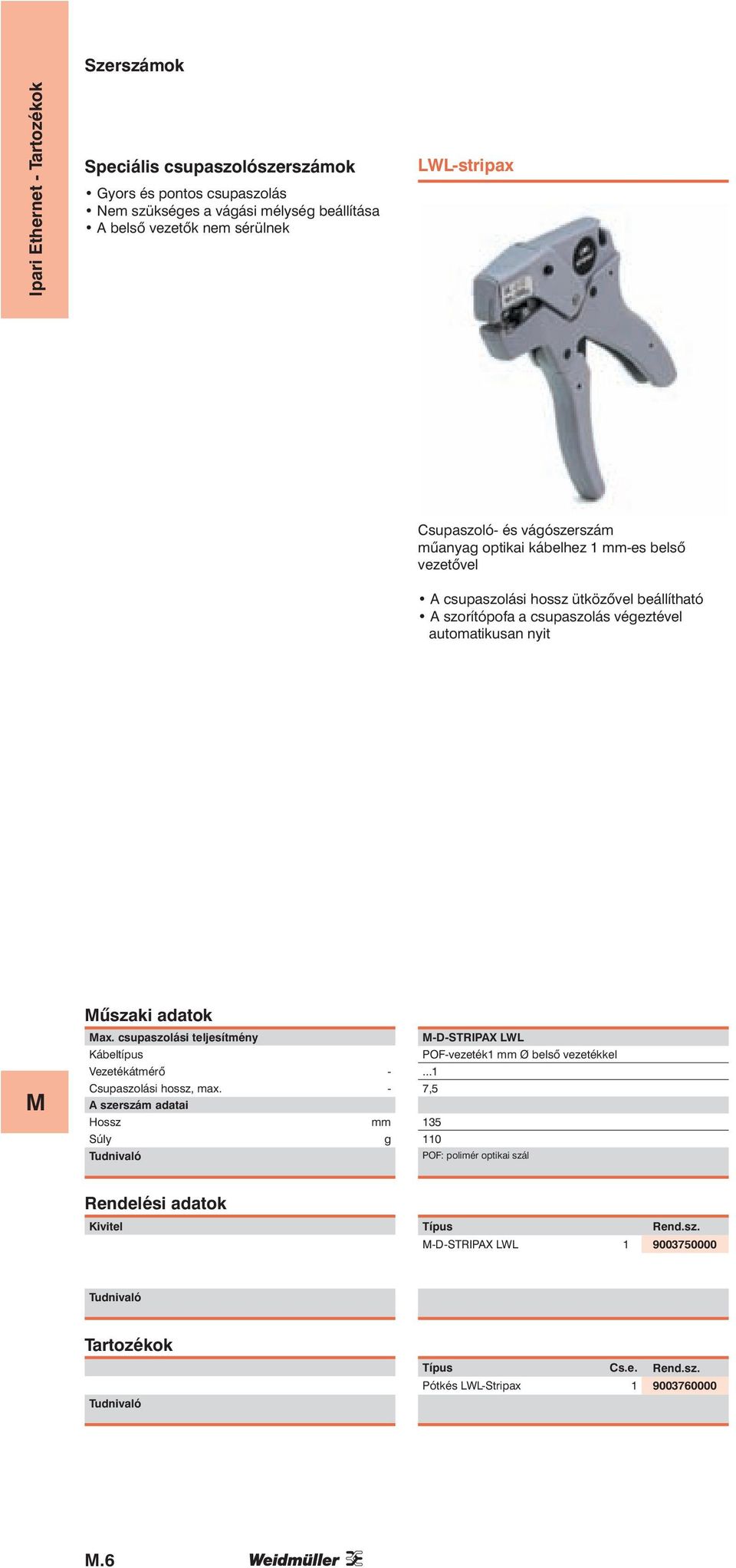

6 Szerszámok Speciális csupaszolószerszámok Gyors és pontos csupaszolás Nem szükséges a vágási mélység beállítása A belső vezetők nem sérülnek LWL-stripax Csupaszoló- és vágószerszám műanyag optikai kábelhez 1 -es belső vezetővel A csupaszolási hossz ütközővel beállítható A szorítópofa a csupaszolás végeztével automatikusan nyit űszaki adatok ax. csupaszolási teljesítmény Kábeltípus Vezetékátmérő - Csupaszolási hossz, max. - A szerszám adatai Hossz g -D-STRIPAX LWL POF-vezeték1 Ø belső vezetékkel...1 7, POF: polimér optikai szál Kivitel Rend.sz. -D-STRIPAX LWL Pótkés LWL-Stripax

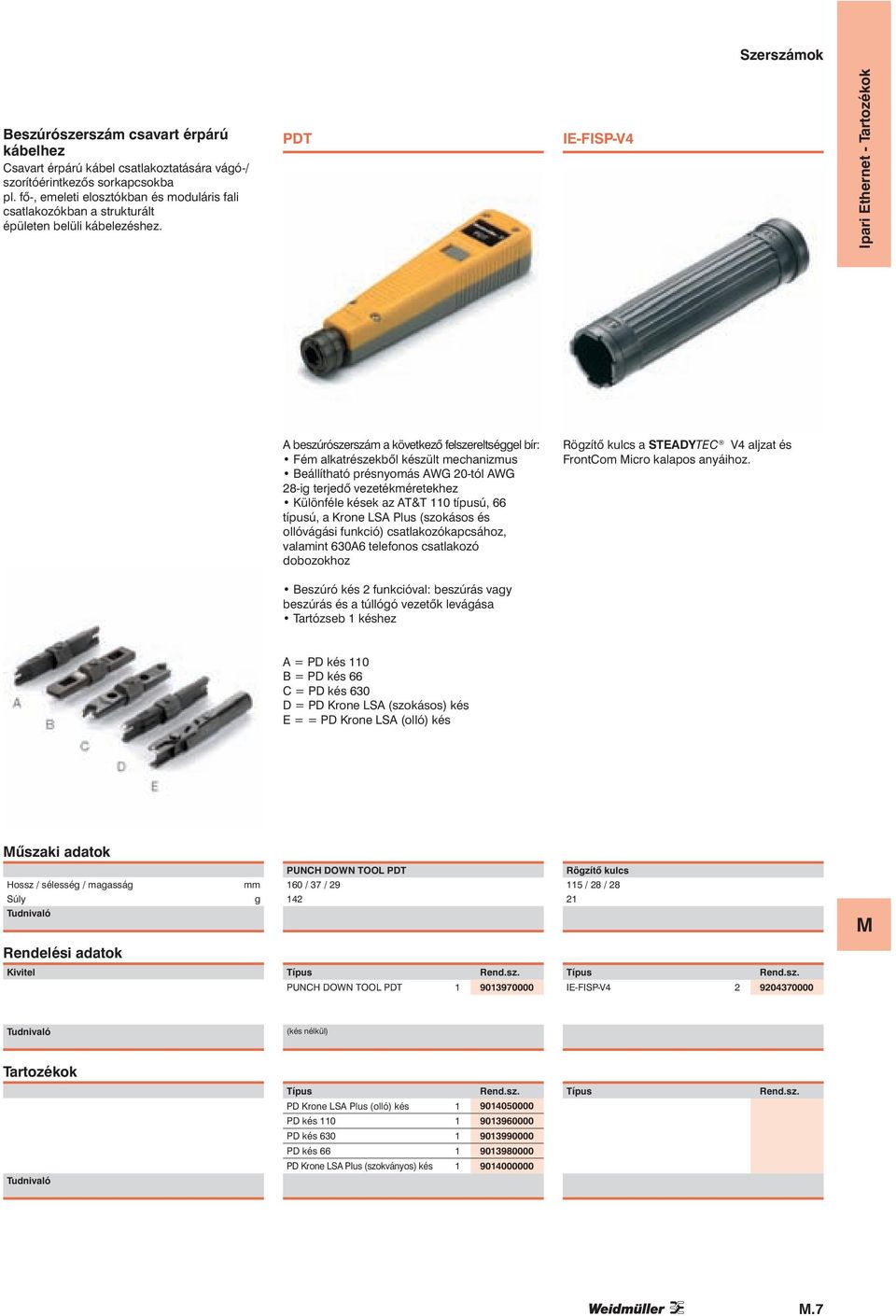

7 Szerszámok Beszúrószerszám csavart érpárú kábelhez Csavart érpárú kábel csatlakoztatására vágó-/ szorítóérintkezős sorkapcsokba pl. fő-, emeleti elosztókban és moduláris fali csatlakozókban a strukturált épületen belüli kábelezéshez. PDT IE-FISP-V4 A beszúrószerszám a következő felszereltséggel bír: Fém alkatrészekből készült mechanizmus Beállítható présnyomás AWG 20-tól AWG 28-ig terjedő vezetékméretekhez Különféle kések az AT&T 110 típusú, 66 típusú, a Krone LSA Plus (szokásos és ollóvágási funkció) csatlakozókapcsához, valamint 630A6 telefonos csatlakozó dobozokhoz Rögzítő kulcs a STEADYTEC V4 aljzat és FrontCom icro kalapos anyáihoz. Beszúró kés 2 funkcióval: beszúrás vagy beszúrás és a túllógó vezetők levágása Tartózseb 1 késhez A = PD kés 110 B = PD kés 66 C = PD kés 630 D = PD Krone LSA (szokásos) kés E = = PD Krone LSA (olló) kés űszaki adatok Hossz / sélesség / magasság g PUNCH DOWN TOOL PDT 160 / 37 / Rögzítő kulcs 115 / 28 / Kivitel Rend.sz. PUNCH DOWN TOOL PDT Rend.sz. IE-FISP-V (kés nélkül) Rend.sz. PD Krone LSA Plus (olló) kés PD kés PD kés PD kés PD Krone LSA Plus (szokványos) kés Rend.sz..7

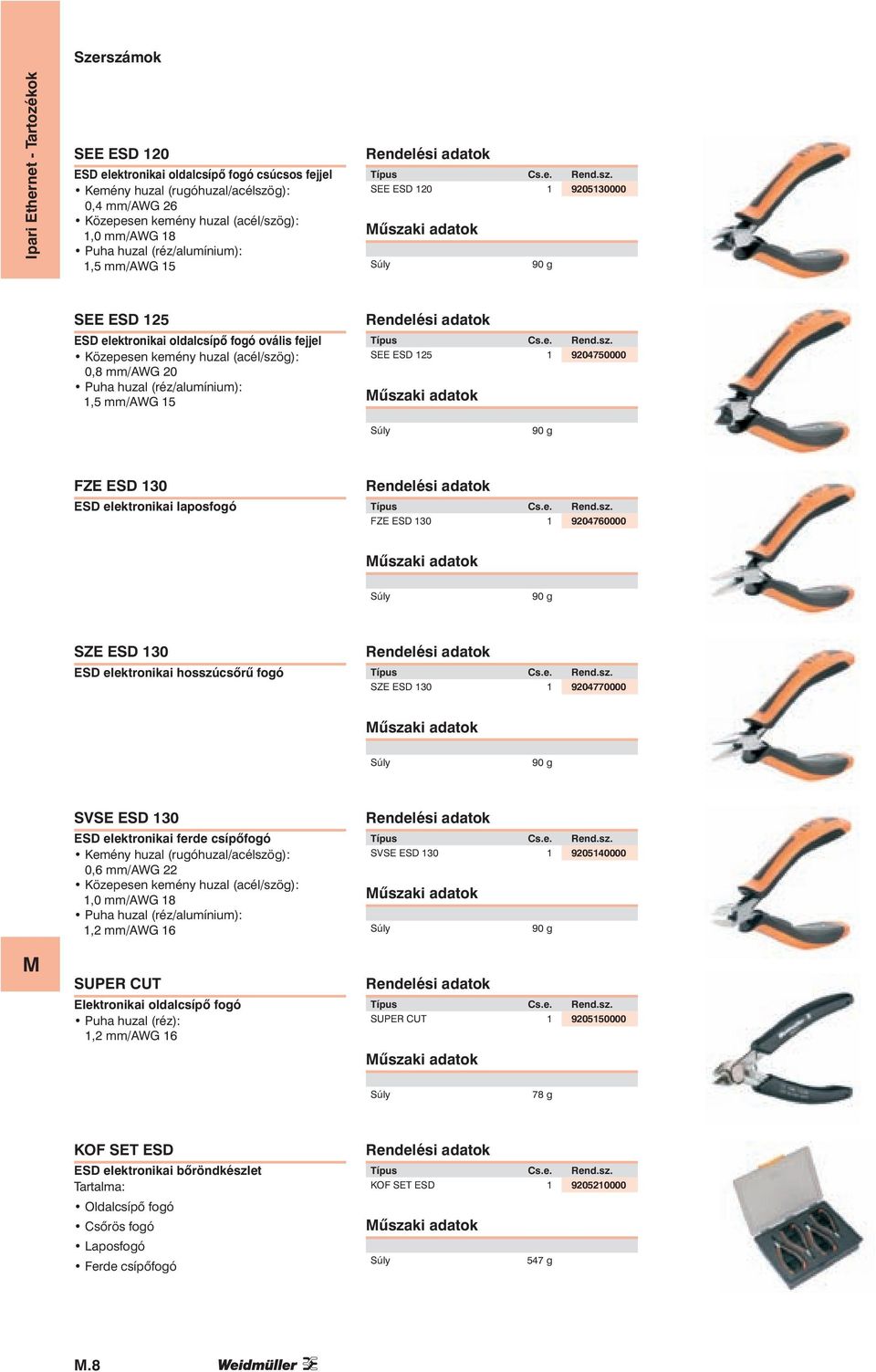

8 Szerszámok SEE ESD 120 ESD elektronikai oldalcsípő fogó csúcsos fejjel Kemény huzal (rugóhuzal/acélszög): 0,4 /AWG 26 Közepesen kemény huzal (acél/szög): 1,0 /AWG 18 Puha huzal (réz/alumínium): 1,5 /AWG 15 SEE ESD űszaki adatok 90 g SEE ESD 125 ESD elektronikai oldalcsípő fogó ovális fejjel Közepesen kemény huzal (acél/szög): 0,8 /AWG 20 Puha huzal (réz/alumínium): 1,5 /AWG 15 SEE ESD űszaki adatok 90 g FZE ESD 130 ESD elektronikai laposfogó FZE ESD űszaki adatok 90 g SZE ESD 130 ESD elektronikai hosszúcsőrű fogó SZE ESD űszaki adatok 90 g SVSE ESD 130 ESD elektronikai ferde csípőfogó Kemény huzal (rugóhuzal/acélszög): 0,6 /AWG 22 Közepesen kemény huzal (acél/szög): 1,0 /AWG 18 Puha huzal (réz/alumínium): 1,2 /AWG 16 SUPER CUT Elektronikai oldalcsípő fogó Puha huzal (réz): 1,2 /AWG 16 SVSE ESD űszaki adatok 90 g SUPER CUT űszaki adatok 78 g KOF SET ESD ESD elektronikai bőröndkészlet Tartalma: Oldalcsípő fogó Csőrös fogó Laposfogó Ferde csípőfogó KOF SET ESD űszaki adatok 547 g.8

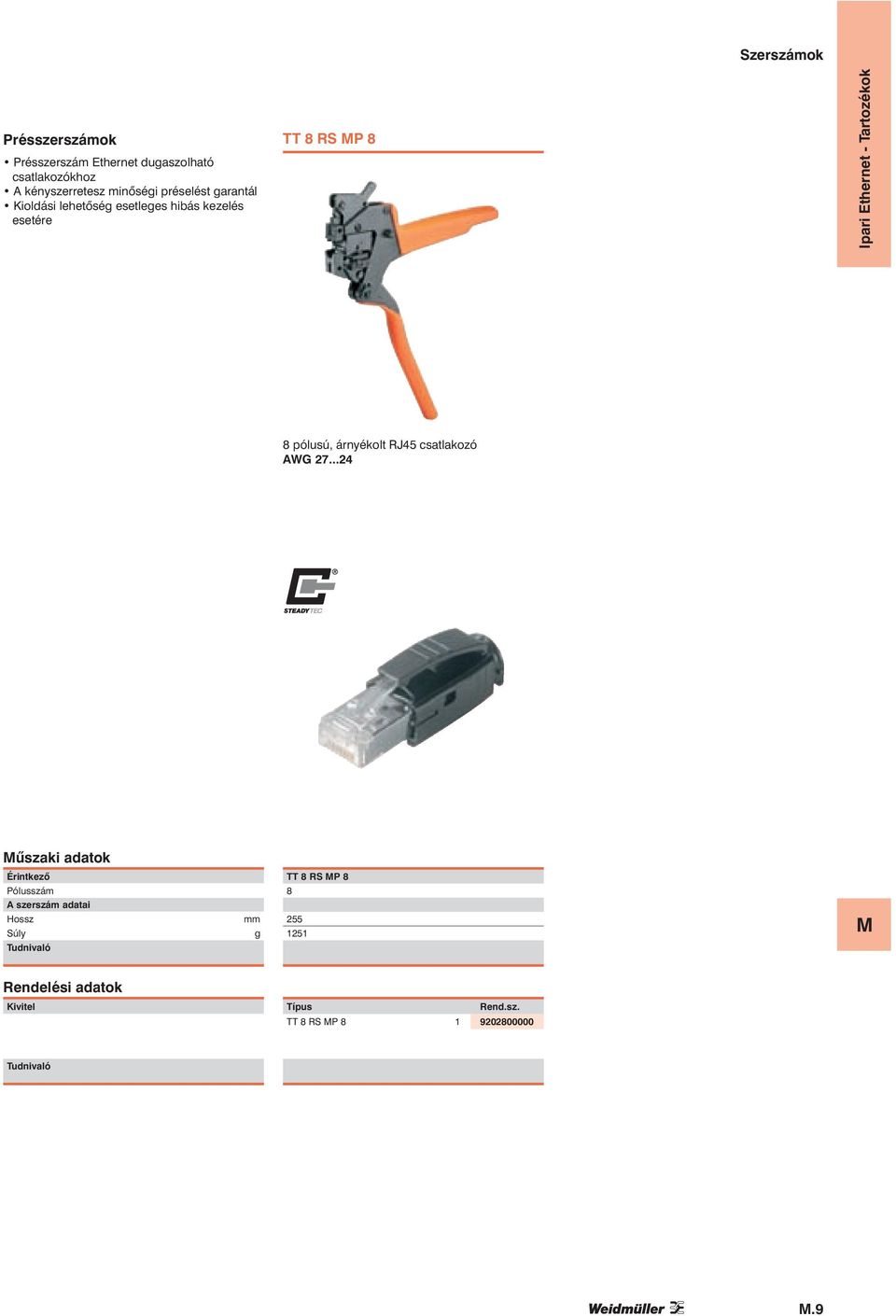

9 Szerszámok Présszerszámok Présszerszám Ethernet dugaszolható csatlakozókhoz A kényszerretesz minőségi préselést garantál Kioldási lehetőség esetleges hibás kezelés esetére TT 8 RS P 8 8 pólusú, árnyékolt RJ45 csatlakozó AWG űszaki adatok Érintkező Pólusszám A szerszám adatai Hossz g TT 8 RS P Kivitel Rend.sz. TT 8 RS P

10 Szerszámok Présszerszámok egyéb érintkezőkhöz A kényszerretesz minőségi préselést garantál Kioldási lehetőség esetleges hibás kezelés esetére IE-CT-SC-GOF / IE-CT-LC-GOF Présszerszám IP 67 csatlakozókhoz IE-CT-SC-POF / IE-CT-SC-GOF-P Présszerszám IP 67 csatlakozóhoz Polimer optikai szálhoz SC/ST és IP 67 csatlakozóhoz Optikai szálhoz, Profinet- és obil kábelhez SC/ST és IP 67 csatlakozóhoz Polimer optikai szálhoz SC/ST és IP 67 csatlakozóhoz Optikai szálhoz, Profinet- és obil kábelhez SC/ST és IP 67 csatlakozóhoz űszaki adatok A szerszám adatai Hossz IE-CT-SC-GOF IE-CT-LC-GOF IE-CT-SC-POF IE-CT-SC-GOF-P Kivitel IE-CT-SC-GOF IE-CT-SC-POF IE-CT-LC-GOF IE-CT-SC-GOF-P Rend.sz. IE-CTI-SC-GOF IE-CTI-SC-POF IE-CTI-LC-GOF IE-CTI-SC-GOF-P

11 Szerszámok Kábelteszterek LAN USB IE-CT űszaki adatok Funkció Hibakijelző Idegenfeszültség-állóság Tesztelhető vezetékhosszok Táplálás Ércsatlakozás Alapkészülék súlya Alapkészülék méretei Távirányító doboz tömege Távirányító doboz méretei Tesztdoboz súlya Tesztdoboz méretei vizsgáló készülék Ethernet kábelek vizsgálatára az alábbiak szerint: vezetékszakadás érszakadás rövidzárlat sodrás ellenőrzése LED kijelző max m 9 V elem (rend.sz ) RJ 45; USB A típus; USB B típus 174 g 65 x 135 x g 65 x 28 x 27 vizsgáló készülék Ethernet kábelek vizsgálatára az alábbiak szerint: idegen feszültésg vezetékszakadás érszakadás rövidzárlat érfelcserélés sodrás ellenőrzése 7-szegmenses kijelző 80 V AC / DC max m 9 V elem RJ g 70 x 140 x g 30 x 68 x 23 LAN USB TESTER IE-CT Eleel, tartozékokkal és táskával együtt szállítva. 9 V-os eleel együtt szállítva..11

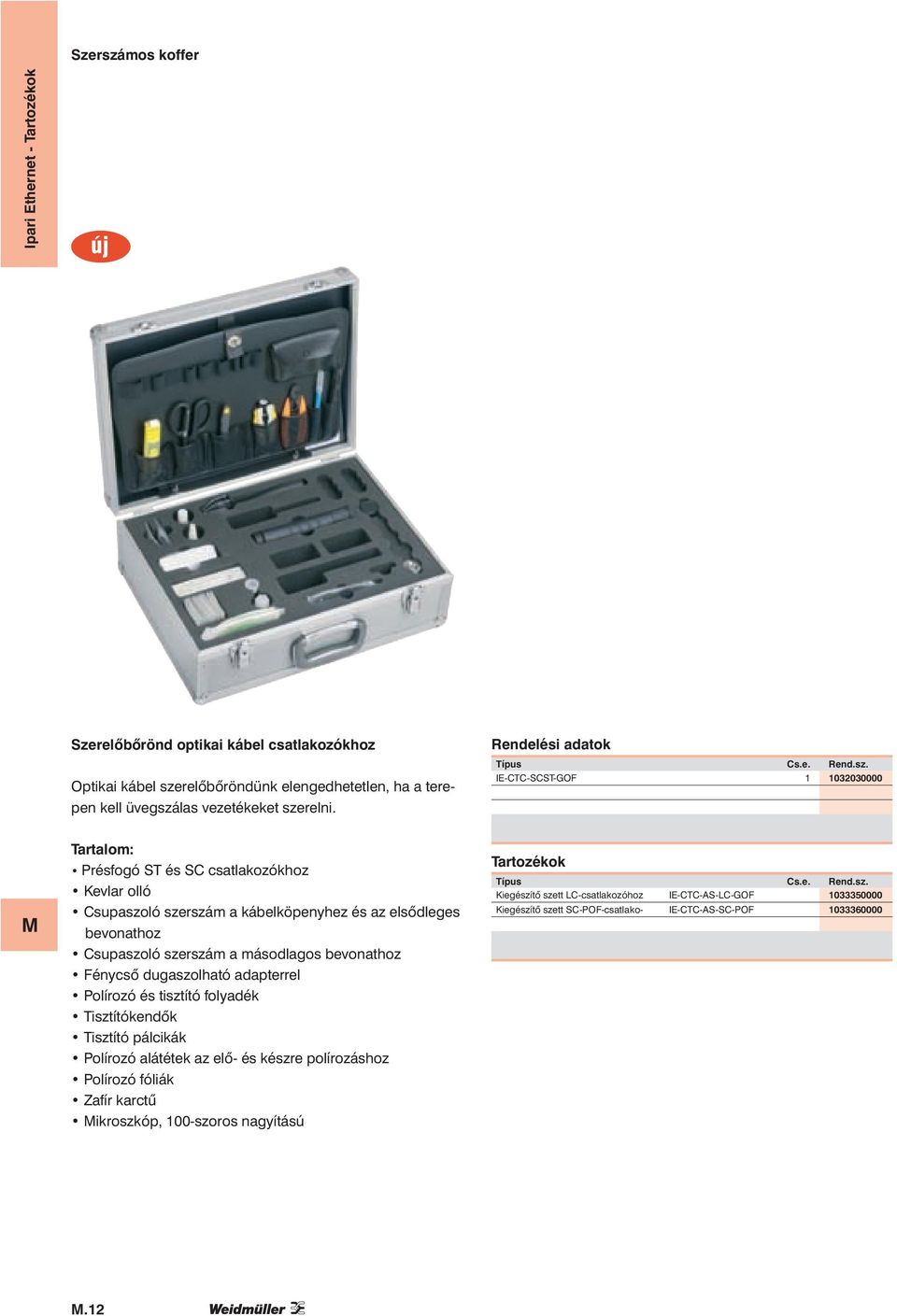

12 Szerszámos koffer új Szerelőbőrönd optikai kábel csatlakozókhoz Optikai kábel szerelőbőröndünk elengedhetetlen, ha a terepen kell üvegszálas vezetékeket szerelni. IE-CTC-SCST-GOF Tartalom: Présfogó ST és SC csatlakozókhoz Kevlar olló Csupaszoló szerszám a kábelköpenyhez és az elsődleges bevonathoz Csupaszoló szerszám a másodlagos bevonathoz Fénycső dugaszolható adapterrel Polírozó és tisztító folyadék Tisztítókendők Tisztító pálcikák Polírozó alátétek az elő- és készre polírozáshoz Polírozó fóliák Zafír karctű ikroszkóp, 100-szoros nagyítású Kiegészítő szett LC-csatlakozóhoz IE-CTC-AS-LC-GOF Kiegészítő szett SC-POF-csatlako- IE-CTC-AS-SC-POF

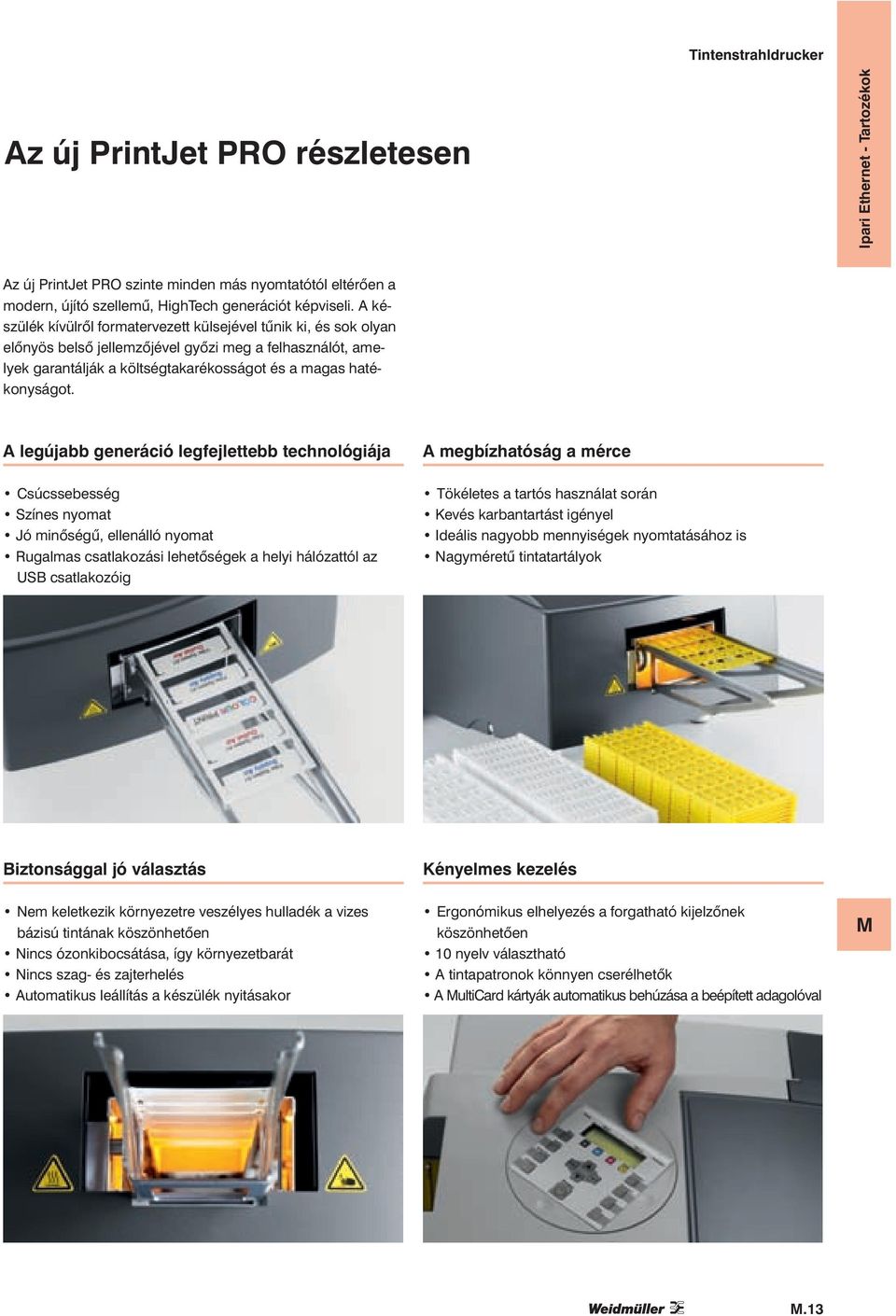

13 Tintenstrahldrucker Az új PrintJet PRO részletesen Az új PrintJet PRO szinte minden más nyomtatótól eltérően a modern, újító szellemű, HighTech generációt képviseli. A készülék kívülről formatervezett külsejével tűnik ki, és sok olyan előnyös belső jellemzőjével győzi meg a felhasználót, amelyek garantálják a költségtakarékosságot és a magas hatékonyságot. A legújabb generáció legfejlettebb technológiája A megbízhatóság a mérce Csúcssebesség Színes nyomat Jó minőségű, ellenálló nyomat Rugalmas csatlakozási lehetőségek a helyi hálózattól az USB csatlakozóig Tökéletes a tartós használat során Kevés karbantartást igényel Ideális nagyobb mennyiségek nyomtatásához is Nagyméretű tintatartályok Biztonsággal jó választás Nem keletkezik környezetre veszélyes hulladék a vizes bázisú tintának köszönhetően Nincs ózonkibocsátása, így környezetbarát Nincs szag- és zajterhelés Automatikus leállítás a készülék nyitásakor Kényelmes kezelés Ergonómikus elhelyezés a forgatható kijelzőnek köszönhetően 10 nyelv választható A tintapatronok könnyen cserélhetők A ulticard kártyák automatikus behúzása a beépített adagolóval.13

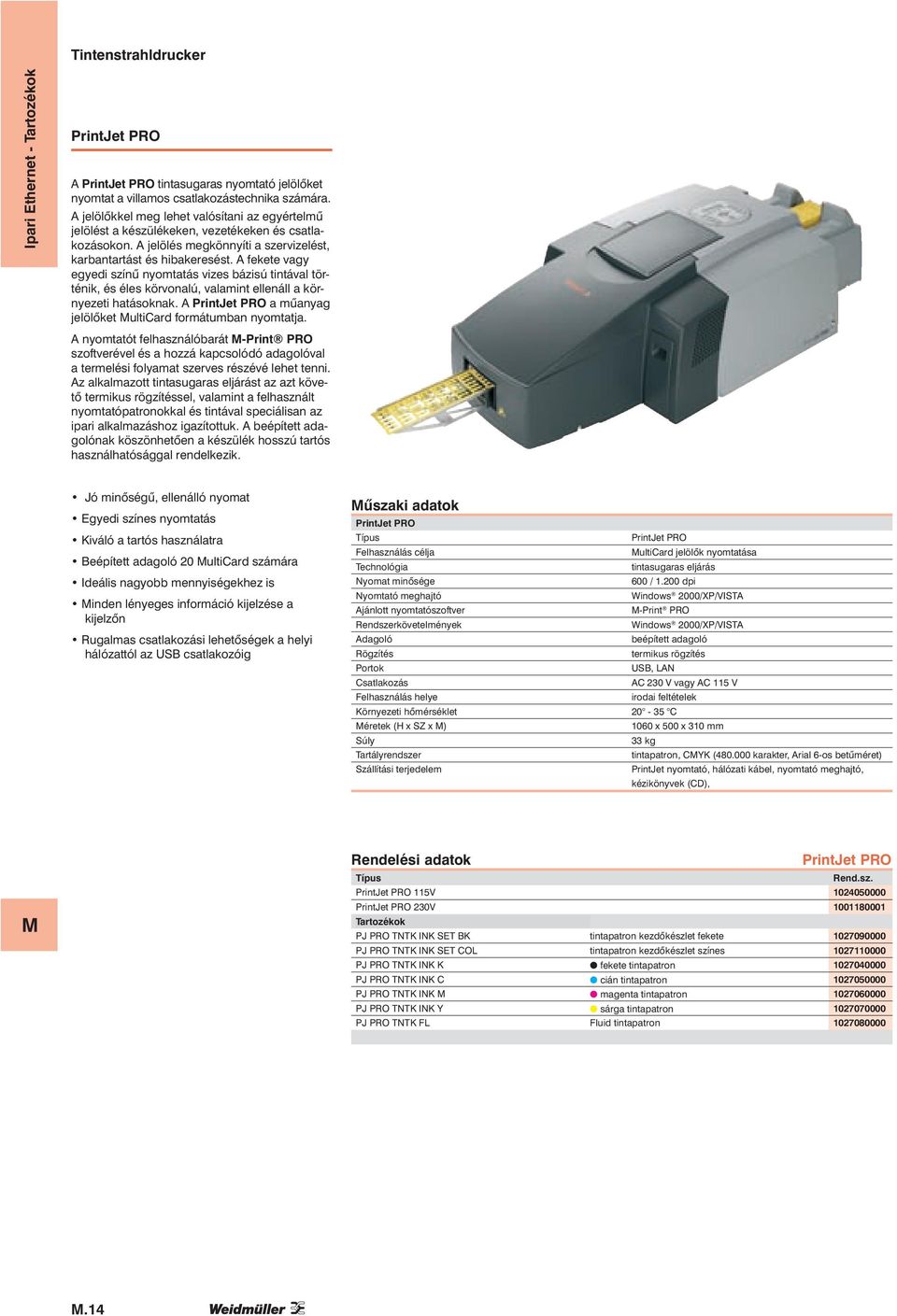

14 Tintenstrahldrucker PrintJet PRO A PrintJet PRO tintasugaras nyomtató jelölőket nyomtat a villamos csatlakozástechnika számára. A jelölőkkel meg lehet valósítani az egyértelmű jelölést a készülékeken, vezetékeken és csatlakozásokon. A jelölés megkönnyíti a szervizelést, karbantartást és hibakeresést. A fekete vagy egyedi színű nyomtatás vizes bázisú tintával történik, és éles körvonalú, valamint ellenáll a környezeti hatásoknak. A PrintJet PRO a műanyag jelölőket ulticard formátumban nyomtatja. A nyomtatót felhasználóbarát -Print PRO szoftverével és a hozzá kapcsolódó adagolóval a termelési folyamat szerves részévé lehet tenni. Az alkalmazott tintasugaras eljárást az azt követő termikus rögzítéssel, valamint a felhasznált nyomtatópatronokkal és tintával speciálisan az ipari alkalmazáshoz igazítottuk. A beépített adagolónak köszönhetően a készülék hosszú tartós használhatósággal rendelkezik. Jó minőségű, ellenálló nyomat Egyedi színes nyomtatás Kiváló a tartós használatra Beépített adagoló 20 ulticard számára Ideális nagyobb mennyiségekhez is inden lényeges információ kijelzése a kijelzőn Rugalmas csatlakozási lehetőségek a helyi hálózattól az USB csatlakozóig űszaki adatok PrintJet PRO PrintJet PRO Felhasználás célja ulticard jelölők nyomtatása Technológia tintasugaras eljárás Nyomat minősége 600 / dpi Nyomtató meghajtó Windows 2000/XP/VISTA Ajánlott nyomtatószoftver -Print PRO Rendszerkövetelmények Windows 2000/XP/VISTA Adagoló beépített adagoló Rögzítés termikus rögzítés Portok USB, LAN Csatlakozás AC 230 V vagy AC 115 V Felhasználás helye irodai feltételek Környezeti hőmérséklet C éretek (H x SZ x ) 1060 x 500 x kg Tartályrendszer tintapatron, CYK ( karakter, Arial 6-os betűméret) Szállítási terjedelem PrintJet nyomtató, hálózati kábel, nyomtató meghajtó, kézikönyvek (CD), PrintJet PRO Rend.sz. PrintJet PRO 115V PrintJet PRO 230V PJ PRO TNTK INK SET BK tintapatron kezdőkészlet fekete PJ PRO TNTK INK SET COL tintapatron kezdőkészlet színes PJ PRO TNTK INK K fekete tintapatron PJ PRO TNTK INK C cián tintapatron PJ PRO TNTK INK magenta tintapatron PJ PRO TNTK INK Y sárga tintapatron PJ PRO TNTK FL Fluid tintapatron

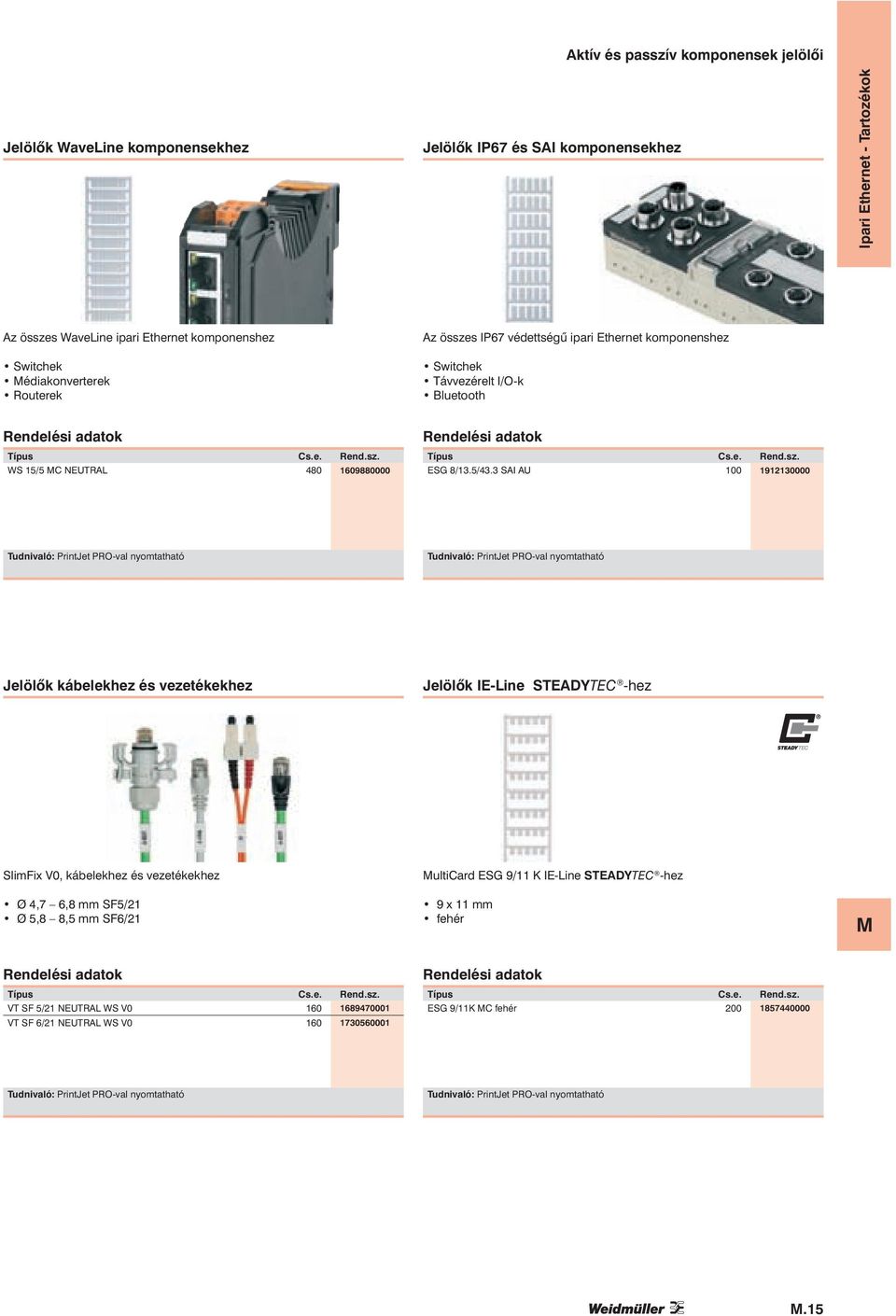

15 Aktív és passzív komponensek jelölői Jelölők WaveLine komponensekhez Jelölők IP67 és SAI komponensekhez Az összes WaveLine ipari Ethernet komponenshez Switchek édiakonverterek Routerek Az összes IP67 védettségű ipari Ethernet komponenshez Switchek Távvezérelt I/O-k Bluetooth WS 15/5 C NEUTRAL ESG 8/13.5/43.3 SAI AU : PrintJet PRO-val nyomtatható : PrintJet PRO-val nyomtatható Jelölők kábelekhez és vezetékekhez Jelölők IE-Line STEADYTEC -hez SlimFix V0, kábelekhez és vezetékekhez Ø 4,7 6,8 SF5/21 Ø 5,8 8,5 SF6/21 ulticard ESG 9/11 K IE-Line STEADYTEC -hez 9 x 11 fehér VT SF 5/21 NEUTRAL WS V VT SF 6/21 NEUTRAL WS V ESG 9/11K C fehér : PrintJet PRO-val nyomtatható : PrintJet PRO-val nyomtatható.15

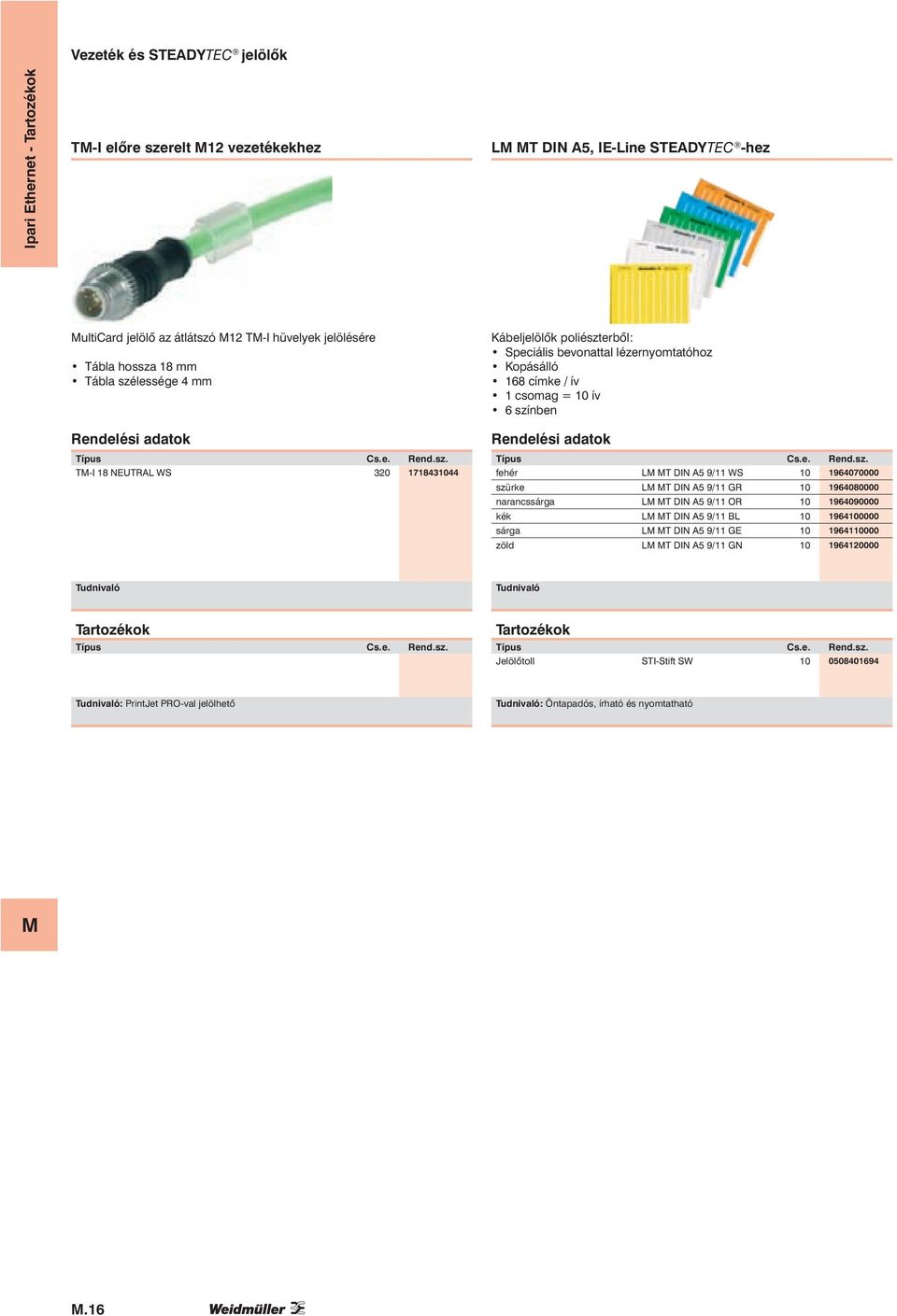

16 Vezeték és STEADYTEC jelölők T-I előre szerelt 12 vezetékekhez L T DIN A5, IE-Line STEADYTEC -hez ulticard jelölő az átlátszó 12 T-I hüvelyek jelölésére Tábla hossza 18 Tábla szélessége 4 T-I 18 NEUTRAL WS Kábeljelölők poliészterből: Speciális bevonattal lézernyomtatóhoz Kopásálló 168 címke / ív 1 csomag = 10 ív 6 színben fehér L T DIN A5 9/11 WS szürke L T DIN A5 9/11 GR narancssárga L T DIN A5 9/11 OR kék L T DIN A5 9/11 BL sárga L T DIN A5 9/11 GE zöld L T DIN A5 9/11 GN Jelölőtoll STI-Stift SW : PrintJet PRO-val jelölhető : Öntapadós, írható és nyomtatható.16

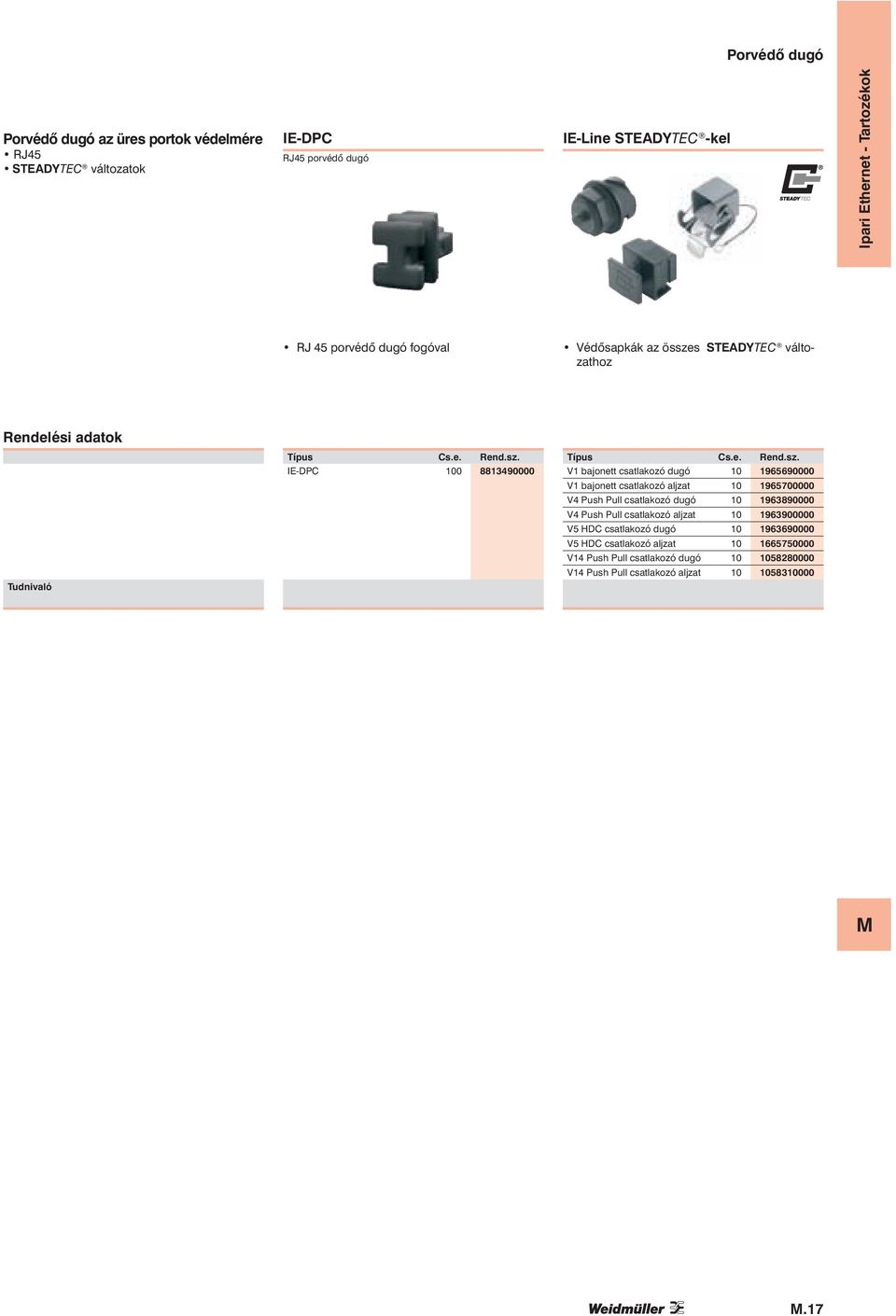

17 Porvédő dugó Porvédő dugó az üres portok védelmére RJ45 STEADYTEC változatok IE-DPC RJ45 porvédő dugó IE-Line STEADYTEC -kel RJ 45 porvédő dugó fogóval Védősapkák az összes STEADYTEC változathoz IE-DPC V1 bajonett csatlakozó dugó V1 bajonett csatlakozó aljzat V4 Push Pull csatlakozó dugó V4 Push Pull csatlakozó aljzat V5 HDC csatlakozó dugó V5 HDC csatlakozó aljzat V14 Push Pull csatlakozó dugó V14 Push Pull csatlakozó aljzat
