1 Magasépítéstan II. ÉPÜLETEK REKONSTRUKCIÓS TERVEZÉSE Előadás: Fémlemez Nedves pincefalak, táblás és szalagfedések lábazatok fenntartható felújítása MET.BME.HU 2013 / 2014 I. Szemeszter BME MET 2014/2015 I. szemeszter Előadó: Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Magasépítési Tanszék Előadó: Dr. Dudás Annamária, PhD, egyetemi adjunktus, BME Magasépítési Tanszék BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 1. dia /33

2 Talajjal érintkező épületrészek szigetelése (ismétlés) Talajból származó nedvességhatások: talajpára, talajnedvesség; talajvíz; szivárgó-, réteg- és torlaszvíz. Hidrosztatikai nyomás felvétele. Talajvíz kémiai összetétele. Az épület legalsó szintjének és a talajvíz szintjének viszonya. Építmények szárazsági igényei: teljes szárazság (porszárazság); viszonylagos szárazság; korlátozott szárazság. A szigetelések teljesítményfokozatai: vízhatlan szigetelés; fokozottan vízzáró szigetelés; vízzáró szigetelés. [forrás: Dr. Széll Mária: Magasépítéstan előadások] BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 2. dia /33

3 Talajjal érintkező épületrészek szigetelése (ismétlés) Összefüggés az építmények szárazsági igénye és a szigetelés teljesítménye között: a teljes (por-) szárazság követelményét csakis a vízhatlan szigetelések elégítik ki; a viszonylagos szárazság követelményének a vízzáró szigetelések is megfelelnek. Összefüggés a nedvességokozók és a szigetelések között: Nedvességokozó szigetelés. talajpára TP elleni véd. kötött talajban TN elleni szig. Talajnedvesség TN elleni szig. szivárgó és rétegvíz szivárgóval TN elleni szig. szivárgó nélkül TV elleni szig. talajvíz TV elleni szig. [forrás: Dr. Széll Mária: Magasépítéstan előadások] BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 3. dia /33

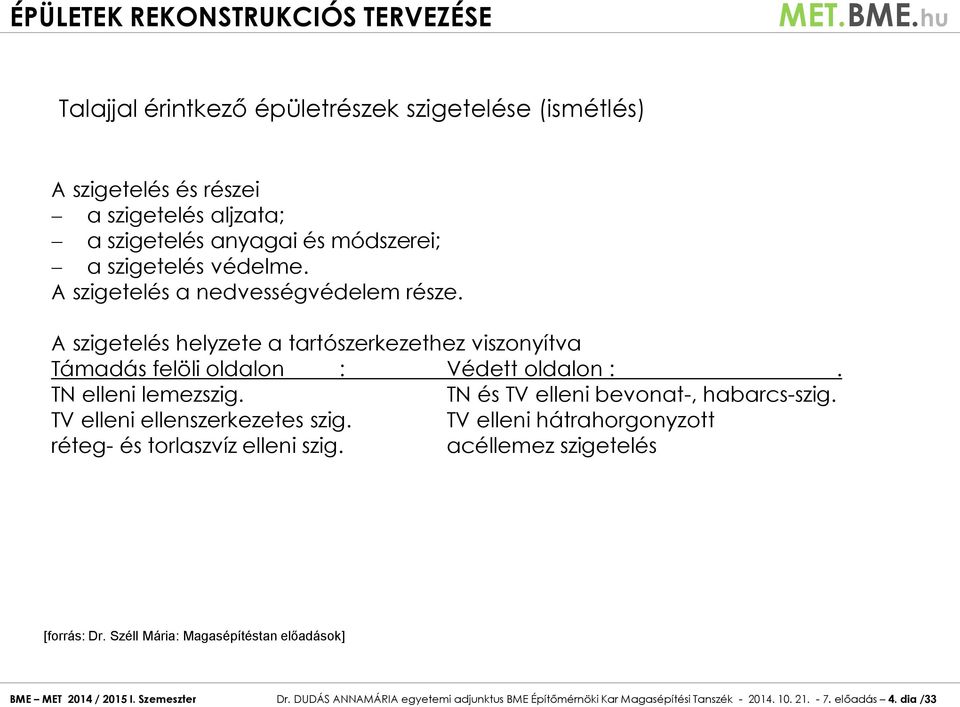

4 Talajjal érintkező épületrészek szigetelése (ismétlés) A szigetelés és részei a szigetelés aljzata; a szigetelés anyagai és módszerei; a szigetelés védelme. A szigetelés a nedvességvédelem része. A szigetelés helyzete a tartószerkezethez viszonyítva Támadás felöli oldalon : Védett oldalon :. TN elleni lemezszig. TN és TV elleni bevonat-, habarcs-szig. TV elleni ellenszerkezetes szig. TV elleni hátrahorgonyzott réteg- és torlaszvíz elleni szig. acéllemez szigetelés [forrás: Dr. Széll Mária: Magasépítéstan előadások] BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 4. dia /33

5 Nedvességhatások [forrás: Dr. Kézdi Miklós: Speciális szigetelések megoldása előadás] BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 5. dia /33

6 Nedvességhatások és a velük szemben alkalmazott vízhatlan szigetelések [forrás: Dr. Kézdi Miklós: Speciális szigetelések megoldása előadás] BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 6. dia /33

7 Nedvességhatások és a velük szemben alkalmazott vízzáró és vízhatlan utólagos szigetelési eljárások Talajnedvesség hatás: - Utólagos szellőztető szerkezetek - Szellőző vakolatok - Elektrokinetikus eljárások - Furatolt tömbszigetelések - Falátvágások (rozsdamentes acél, sajtolt kemény PE lemez) Talajnedvesség és a higroszkópos sók hatása: - Sóvédelemmel társított szellőztető vakolatok, - Elektrokinetikus szárítási eljárással társított sótalanítási eljárások - Sóvédelemmel társított, furatolt tömbszigetelések Talajvíz (és higroszkópos sók) hatása: - Utólagos, monolit vb. ellenlemez, belső oldali szig. [forrás: Dr. Kézdi Miklós: Speciális szigetelések megoldása előadás] BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 7. dia /33

8 A nedvesség károsodások kialakulásának, a beavatkozás szükségességének okai: A fizikai ok: a vízgőz a magasabb parciális páranyomású térből az alacsonyabb parciális nyomású terek irányába halad az anyag pórusain keresztül. Régi, már nem vízhatlan szigetelés Elöregedett szigetelés Az új fokozott szárazsági követelményeknek nem felelnek meg az épület határoló felületei (pl. azelőtt széntároló, a tervek szerint étterem) A szigetelés hiánya [forrás: Dr. Kézdi Miklós: Speciális szigetelések megoldása előadás] BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 8. dia /33

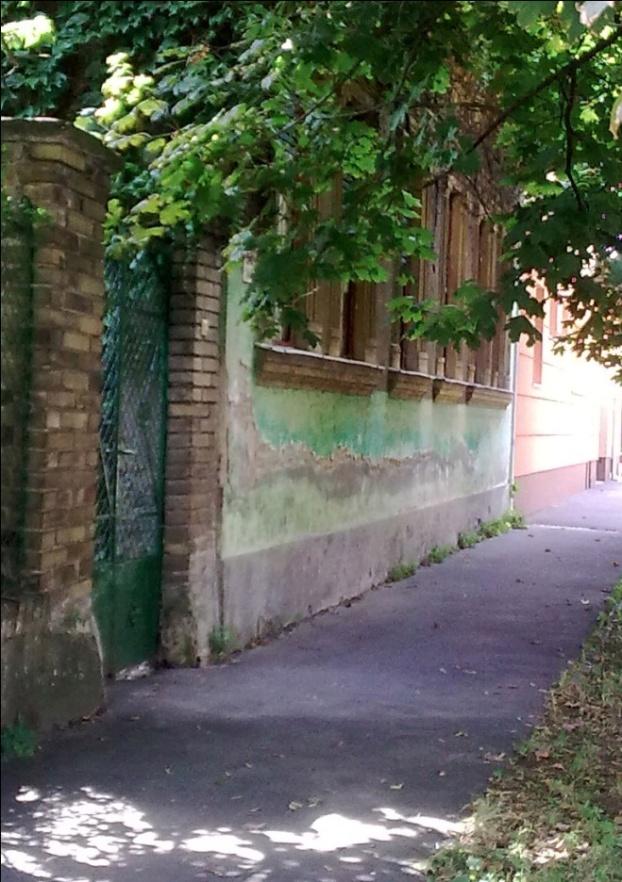

9 A nedvesség bejutásának módjai: A nedvesség a talajból oldalról szívódik be a falakba A csapadékvíz a lábazaton mögé jutva szivárog be a falakba A járda kialakítása megakadályozza a fal előtti talaj kiszellőzését Az alap felől kapilláris felszívódással jut be a belső térbe A kapilláris nedvesség felszívódással a higroszkópos sószennyeződések is a falakba jutnak Hőhíd okozta harmatponti hőmérséklet kialakulása miatt a szerkezetek belső felületén lecsapódás alakul ki Hibásan kivitelezett szigeteléseken, részleteken át [forrás: Dr. Kézdi Miklós: Speciális szigetelések megoldása előadás] BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 9. dia /33

10 Utólagos épületszigetelés és felújítás Felújítási lehetőségek a nedvesedési problémák megoldási fokozataival: Nedves épületszerkezetek száradásának elősegítése légpórusos felújító vakolatok Falak vízszintes vízszigetelése injektált vegyi nedvességszigetelések Falak függőleges vízszigetelése bevonatszigetelések külső + belső oldalon / Lakóépület, Budapest, XIX. ker. BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 10. dia /33

11 Utólagos épületszigetelés és felújítás Épületkárosító sók hatása Károsító sók + nedvességhatás = Hidratáció Kristályosodás Vízben oldódó sók a szerkezetbe jutva és feldúsulva a levegőből nedvességet vesznek fel / adnak le. Chateau Beersel, Belgium (gótika, XIV. század) Magas sótartalmú anyag magasabb egyensúlyi nedvességtartalom ( %) eltérő sókoncentráció kapilláris vízmozgás fokozódása BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 11. dia /33

12 Utólagos épületszigetelés és felújítás Épületkárosító sók hatása Épületszerkezet felületén: Nedvességtartalom alacsonyabb Sótartalom magasabb, mint belül Vegyületek: Kloridok jégmentesítő sók Szulfátok környezetszennyezés Nitrátok mezőgazdasági objektumok, szennyvizek BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 12. dia /33

13 Utólagos épületszigetelés és felújítás Épületkárosító sók kezelése a felújító rétegek felvitele előtt el kell távolítani a kikristályosodott sókat vakolat leverése + hézagok kimélyítése felület kezelése sóátalakító oldattal 3. száradás után lekefélhető kioldott sók BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 13. dia /33

14 Utólagos épületszigetelés és felújítás Légpórusos vakolatok Párologtató övezet Hagyományos vakolat Pára Irodaépület felújítása, Németország Párologtató övezet Légpórusos vakolat BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 14. dia /33

15 Utólagos épületszigetelés és felújítás Légpórusos vakolatrendszer Sóterhelés mértéke 1) Rétegfelépítés Rétegvtg. (cm) Észrevételek Kissé sószennyezett (s=0,1-0,5 m%) Sószennyezett (s=0,5-1,5 m%) / Erősen sószennyezett (s>1,5 m%) 1. Fröcskölt bevonat THERMOPAL-SP-vel 2. THERMOPAL-SR24 1. Fröcskölt bevonat THERMOPAL-SP-vel 2. THERMOPAL-SR24 3. THERMOPAL-SR24 1. Fröcskölt bevonat THERMOPAL-SP-vel 2. THERMOPAL-GP11 3. THERMOPAL-SR24 1) Előzetes vizsgálatok alapján kell kimutatni. 0,5 2,0 0, ,5 1,0 1,5 A fröcskölt bevonat nem fedi a teljes felületet (~50%). Teljes vastagság: min. 2,5, max. 4 cm. Az alsó rétegeket fel kell érdesíteni. Az egyes rétegek száradási ideje 1 mm / nap! Pl.: THERMOPAL-SR24 Nagy sótároló kapacitású, gyors kötésű vakolat Száraz és páraáteresztő vakolt felületek kialakítására, külső és belső falfelületek felújítása során WTA által bevizsgált rendszer WTA Wissenschaftlich-Technische Arbeitsgemeinschaft für Bauwerkserhaltung und Denkmalpflege BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 15. dia /33

16 Utólagos épületszigetelés és felújítás Légpórusos vakolatrendszer BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 16. dia /33

17 I. Utólagos épületszigetelés és felújítás Légpórusos vakolatrendszer Bp. II. ker. Rét utca Egészségcentrum THERMOPAL-SR24 légpórusos vakolat WTA 1240 kg/m 3 3,8 N/mm 2 51,4 % 9,1 1,32 kg/m 2 24 óra alatt DIN En sz. 0,56 kg/m 2 24 óra alatt WTA vizsg.szerint megfelelő Valtinyi Dániel: Nedves falak felújítása, Magyar Építéstechnika 2007/1. BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 17. dia /33

18 I. Utólagos épületszigetelés és felújítás Légpórusos vakolatrendszer 1. Légpórusos felújító vakolatok alkalmazása külső és belső oldalon Csak alacsony nedvességterhelés és nedvességtartalom esetén, használati funkciótól függően! Lábazati és belső oldali felújító vakolatrendszer Páravándorlás, száradás elősegítése - esztétikai megoldás - páratartalom-változás fennáll! Széles falazatok költségkímélő megoldása külső és belső oldali 1.a felújító vakolatrendszer 1.b BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 18. dia /33

19 I. Utólagos épületszigetelés és felújítás 2. Külső oldali utólagos vízszigetelő bevonat kialakítása támadott oldali védelem kibontás nagy élőmunka igénye zártsorú beépítésnél nem kivitelezhető A fogadófelület előkészítése: BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 19. dia /33

20 I. Utólagos épületszigetelés és felújítás 3. Falak vízszintes vízszigetelése injektált vegyi szigetelések Utólag kialakított nedvességzáró réteg /vízzáró, nem vízhatlan megoldás/ Felszálló nedvesség útjának megszakítása + A falazat nedvességtartalmát légpórusos vakolattal csökkenteni szükséges - esztétikai és - a felmenő falszerkezet nedvességvédelmét szolgáló megoldás - páratartalom-változás fennáll! 3.a. Korlátozott funkcionális lehetőségek a pincetérben 3.b. BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 20. dia /33

21 Utólagos épületszigetelés és felújítás 3. Falak vízszintes vízszigetelése injektált vegyi szigetelések elrendezése BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 21. dia /33

22 Utólagos épületszigetelés és felújítás 3. Falak vízszintes vízszigetelése injektált vegyi szigetelések elrendezése BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 22. dia /33

23 I. Utólagos épületszigetelés és felújítás 3. Falak vízszintes vízszigetelése injektált vegyi szigetelések Injektáló furatok helyzete, távolsága, dőlésszöge, egy-, vagy kétsoros elrendezése függ a falazat anyagától, az injektáló anyagtól, a technológiától. BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 23. dia /33

24 I. Utólagos épületszigetelés és felújítás Anyaghasználat Injektáló oldat utólagos vegyi falszigeteléshez: alkáli szilikát anyag hidrofób leszűkíti a pórusokat páraáteresztő oldószermentes injektálható nyomás nélkül is Vízben oldódó sziloxán Vízszintes nedvességzáró réteg létrehozásához és impregnáló anyagként sziloxán koncentrátum víztaszító oldószermentes injektálható nyomás nélkül is Furat- és hézagkitöltő habarcs kapillárisan erősen nedvszívó zsugorodás nélkül szilárdul falazatok üregeinek, pl. injektáló furatok kitöltésére BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 24. dia /33

25 I. Utólagos épületszigetelés és felújítás 4. Falak vízszintes vízszigetelése + felületi bevonatszigetelés + légpórusos vakolat Injektált vízsz. vízzáró szigetelés + Talajnedvesség elleni külső oldali bevonatszigetelés + Szerkezetbe zárt nedvesség kipárologtatása légpórusos vakolattal Injektált vízsz. vízzáró szigetelés + Talajnedvesség/ Talajvíz (!) elleni belső oldali bevonatszigetelés + Szerkezetbe zárt nedvesség kipárologtatása légpórusos vakolattal 2*./4. a. 4.b BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 25. dia /33

26 I. Utólagos épületszigetelés és felújítás 4. Falak vízszintes vízszigetelése + bevonatszigetelés + légpórusos vakolat 4.c. BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 26. dia /33

27 I. Utólagos épületszigetelés és felújítás 4. Falak vízszintes vízszigetelése + bevonatszigetelés + légpórusos vakolat 4.d. BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 27. dia /33

28 Utólagos épületszigetelés és felújítás 4. Falak vízszintes vízszigetelése + bevonatszigetelés + légpórusos vakolat BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 28. dia /33

29 BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 29. dia /33

30 Szivárgó-rendszer 1. dréncső, 2. kontrollakna, 3. toldóelem a) felületszivárgó lemez b) dréncsövek, c) járható aknafedél BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 30. dia /33

31 Roncsolásos, mechanikus módszer Lágy PE vagy acéllemez szigetelések besajtolása a falazat átvágásával [forrás: Dr. Kézdi Miklós: Speciális szigetelések megoldása előadás] BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 31. dia /33

32 Elektroozmózis elvén működő elektrokinetikus nedvességmentesítő, illetve sótalanító eljárások Olyan falazatoknál használható ahol a pórusokat kitöltő víz tartalmaz elektrolitokat (pl. higroszkópos sókat) A föld negatív feszültségén alapuló passzív áram, az aktív lépés amikor az áramot bevezetjük Egy bizonyos meghatározott helyre terelik a nedvességet Az elektródák éves élettartammal rendelkeznek. [forrás: Dr. Kézdi Miklós: Speciális szigetelések megoldása előadás] BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 32. dia /33

33 Irodalom Dr. Széll Mária: Magasépítéstan I. - Utólagos szigetelések c. előadás, Dr. Kézdi Miklós: Magasépítéstan alapjai - Speciális szigetelési feladatok megoldása c. előadás, Valtinyi Dániel: Nedves falak felújítása, Magyar Építéstechnika 2007/1. Épületszigetelési kézikönyv, szerk.: Fülöp Zsuzsanna, Verlag Dashöfer Szakkiadó Kft., Falazatok nedvesség elleni utólagos szigetelése Dudás Annamária: Bevonatszigetelések az épület- és műtárgyvédelemben c. előadás a Békés Megyei Mérnöki Kamara és az AQUASEAL Kft. közös szervezésében megvalósult " Különleges vízszigetelések - Utólagos és speciális szigetelések a fenntartható fejlődés tükrében" c. konferencia, Dr. Dudás Annamária: Talajjal érintkező épületszerkezetek felújítása, Magyar Építéstechnika 2012/ Termékkatalógusok, gyártók honlapjai (gyártmányok ábrákban / ábrák mellett feltüntetve) Nem jelölt ábrák: Dr. Dudás A.- saját tervek és fotók Köszönöm a figyelmet! BME MET 2014 / 2015 I. Szemeszter Dr. DUDÁS ANNAMÁRIA egyetemi adjunktus BME Építőmérnöki Kar Magasépítési Tanszék előadás 33. dia /33
