1 ÉPÜLETEK UTÓLAGOS SZIGETELÉSE TALAJNEDVESSÉG, ÉS TALAJVÍZ ELLEN dr. Kakasy László 2016.

2 UTÓLAGOS SZIGETELÉSEK INDOKOLTSÁGA Régen nem szigeteltek Szigetelés anyaga elöregedett Hibásan elkészített szigetelés Rendeltetés megváltozott, szárazsági igény nőtt Megnövekedett talajvízszint

3 ÉPÜLETDIAGNOSZTIKAI VIZSGÁLATOK, MINT A FELÚJÍTÁSI TERVEZÉS ALAPJAI 1. Az épületszerkezetek anyagának, kialakításának felderítése: tervek, felmérések, feltárások 3. A nedvesedés lehetséges oka (okai): talajvizsgálat, talajvíz/talajnedv. közművek felderítése épületgépészeti vezetékek felderítése 2. Meghibásodások feltérképezése: felszín lejtése, vízelvezetés felderítése károk helyének, jellegének azonosítása, bejelölése tervekre 4. A nedvesedés mértéke: mérések mintavételezések

4 ÉPÜLETDIAGNOSZTIKAI VIZSGÁLATOK, MINT A FELÚJÍTÁSI TERVEZÉS ALAPJAI 5. A sóterhelés mértéke: vizuális kivett mintákból, laborban 6. A védelem lehetőségei: megszüntethetők-e a nedvességhatások forrásai? az aktív védelem lehetőségei 7. A leggazdaságosabb megoldás kiválasztása

5 A KAPILLÁRISOKRÓL...

6 A NEDVESSÉGTARTALOM MEGITÉLÉSE AZ MI SZERINT A nedvességtartalom nem megbízható az átnedvesedés megitélésére A telítettség a megfelelő értékelési tényező: nedvességtartalom telítési nedvességtartalom [%] Megítélés: száraz = egyensúlyi nedvességtartalom és a sótartalom <0,5 tömeg% nedves =20-40 % telítettség erősen nedves =4080 % telítettség vizes = >80 % telítettség

7 A SÓTARTALOM MEGITÉLÉSE AZ MI SZERINT sómentes kissé sószennyezett = 0,1 0,5 tömeg % sószennyezett = 0,5 1,5 tömeg % erősen sószennyezett = = legfeljebb 0,1 tömeg % >1,5 tömeg %

8 NEDVESSÉG / SÓK LEHETSÉGES KÖVETKEZMÉNYEI Dohos, nyirkos levegő Penész képződés Egészség károsodás Használati érték csökkenés Használati tárgyak károsodnak Festés, vakolat, burkolat károsodik Fagykárok,korrózió Tartószerkezeti károk Vízbetörés Használat ellehetetlenül Szerkezeti károk Romló hőérzet, többlet fűtés Romló hőszigetelő képesség Biológiai kártevők megjelenése (pl. gombák)

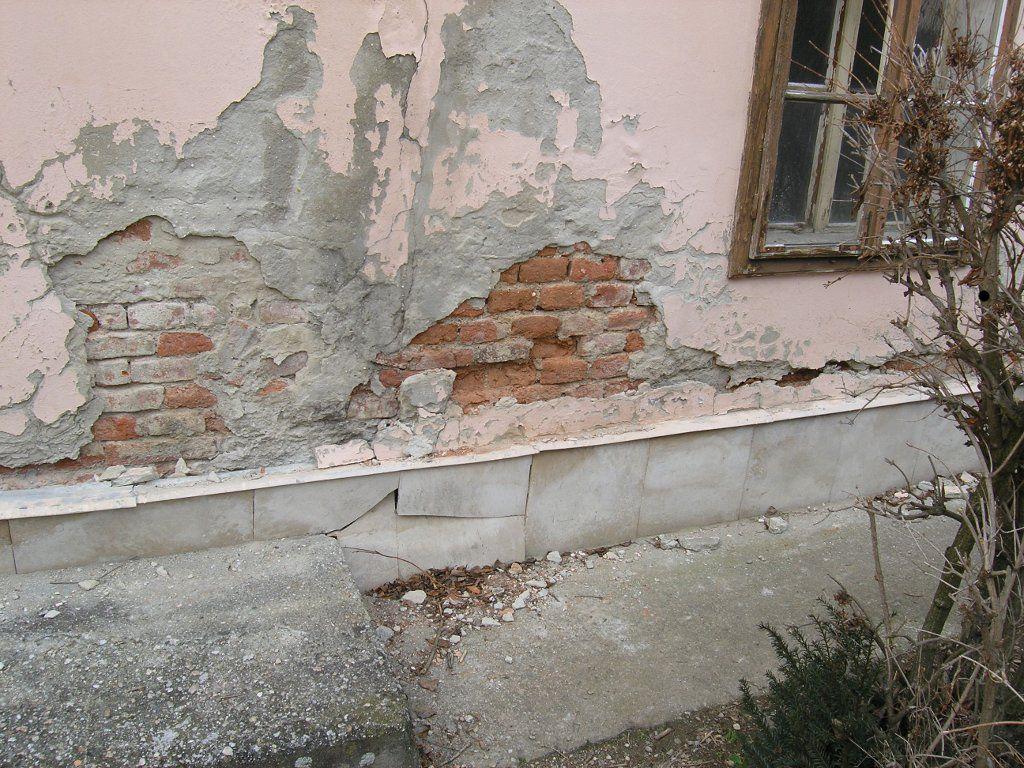

9 FAGYKÁR ÁTNEDVESEDETT TÉGLAFALON

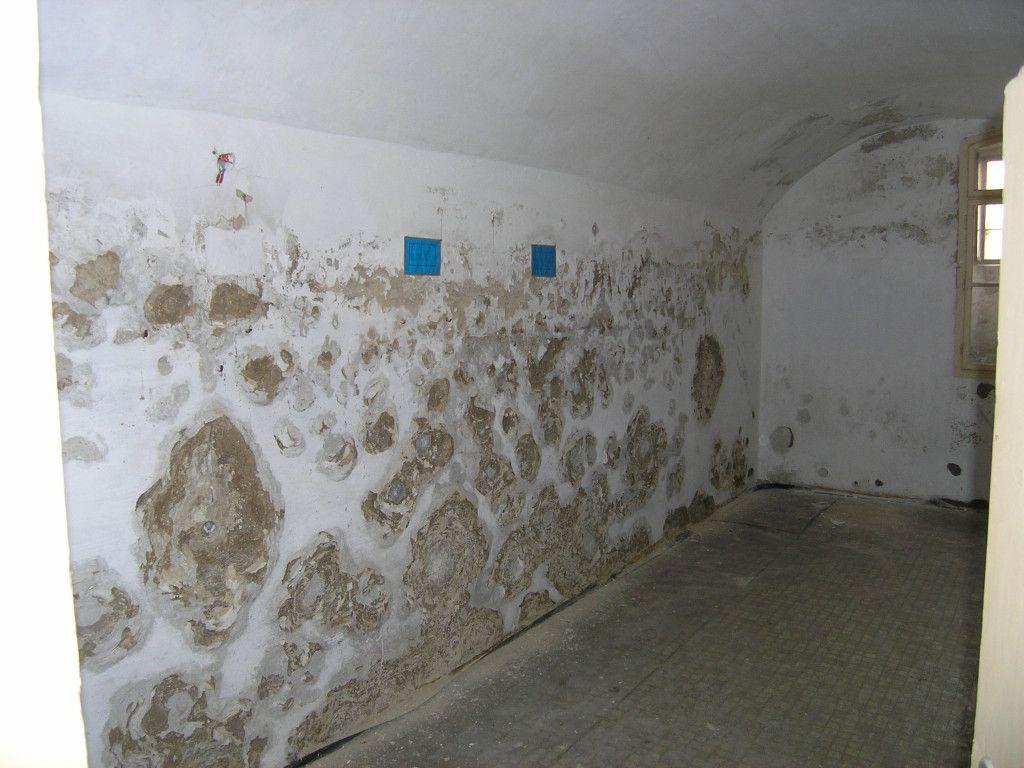

10 SÓK OKOZTA VAKOLATKÁROSODÁS

11 MŰANYAG FESTÉS KÁROSODÁSA NEDVES FALON HÓLYAGOSODÁS SÓKIVÁLÁS

12 VÉDEKEZÉS Nedvességforrás megszüntetése közművek, ép. gép vezetékek javítása, cseréje Nedvesség távol tartása felszíni / réteg vizek elvezetése (árok, drén) csapadékvíz elvezetése (csatorna, lefolyócső, árok, stb.) Nedvességhatások, sók hatásának mérséklése kapilláris hatás megszüntetése (kavics, zúzottkő) légpórusos vakolatok Utólagos vízszigetelések

13 UTÓLAGOS VÍZSZIGETELÉSEK TALAJNEDVESSÉG ELLEN Mechanikai eljárások Kiegészítők: Sótalanítási eljárások Falszárítási eljárások Vegyi szigetelések Elektrokinetikus eljárások

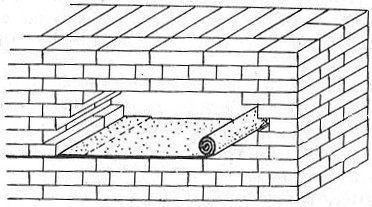

14 UTÓLAGOS SZIGETELÉSEK, MECHANIKAI ELJÁRÁSOK 1. SZAKASZOS KIBONTÁS Falazat szakaszos kibontása (átboltozódás) Szigetelés szakaszos beépítése Falazat szakaszos helyreállítása Habarcs zsugorodás Repedések, szerkezeti károk

15 UTÓLAGOS SZIGETELÉSEK, MECHANIKAI ELJÁRÁSOK 1. - SZAKASZOS KIBONTÁS Padlószigetelés csatlakoztatása a falszigetelés síkjában Azonos típusú szigetelő anyagok a falban és a padlószerkezetben Hagyományos, munkaigényes megoldás Napjainkban nem használják

16 UTÓLAGOS SZIGETELÉSEK, MECHANIKAI ELJÁRÁSOK 2. - SZAKASZOS ÁTFŰRÉSZELÉS Vágás kötéllel ipari gyémánttal Vágás kézi körfűrésszel keményfém lappal

17 UTÓLAGOS SZIGETELÉSEK, MECHANIKAI ELJÁRÁSOK 2. - SZAKASZOS ÁTFŰRÉSZELÉS vágás szakaszosan szigetelés szakaszosan ékelés szakaszosan vágat injektálás szakaszosan

18 UTÓLAGOS SZIGETELÉSEK, MECHANIKAI ELJÁRÁSOK 2. - SZAKASZOS ÁTFŰRÉSZELÉS Vágat magassága nem egyezik a padlószigetelés magasságával Vágatba helyezett szigetelés anyaga gyakran eltérő a padlószigetelés anyagától Statikai kérdés (pl. boltozatok oldalnyomása) Vezetékek a falban sérülnek

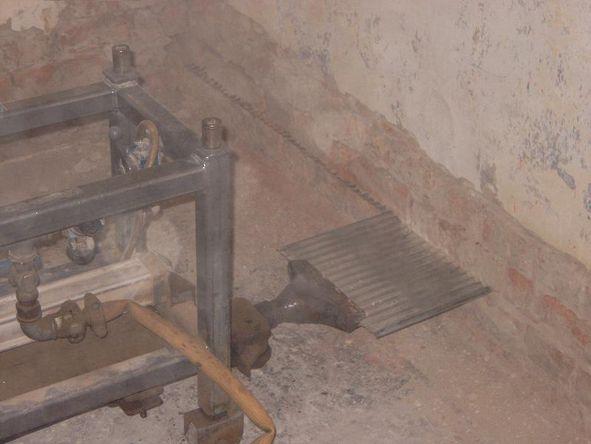

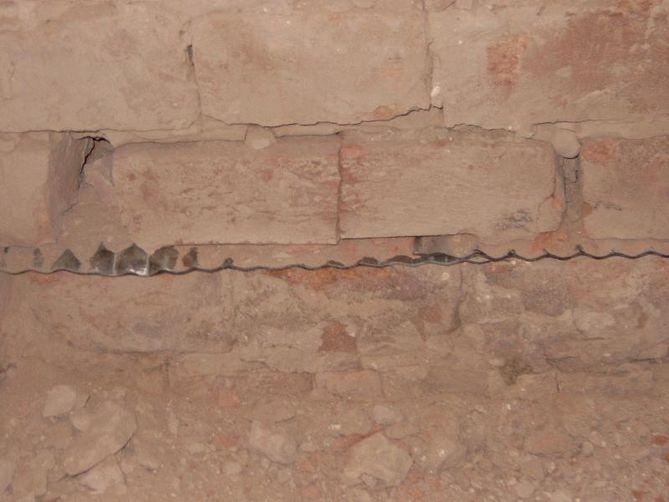

19 UTÓLAGOS SZIGETELÉSEK, MECHANIKAI ELJÁRÁSOK 3.- ACÉLLEMEZ BEÜTÉS

20 UTÓLAGOS SZIGETELÉSEK, MECHANIKAI ELJÁRÁSOK 3. - ACÉLLEMEZ BEÜTÉS A falszigetelés síkja általában nem azonos a padlószigetelés síkjával A síkok között függőleges szigetelés Szabályos fúgát kíván Falvastagsági korlát: 50 cm (2x50 cm) Korrózió kérdése nemesacél kell Páralecsapódás a fémen

21 UTÓLAGOS SZIGETELÉSEK, VEGYI FALSZIGETELÉSEK A falba készített furatokba olyan, folyékony halmazállapotú vegyi anyagot juttatnak, melynek hatóanyagai felszívódva módosítják a pórusszerkezet tulajdonságait: A./ Víztaszítóvá teszik a kapillárisok belső felületét a szigetelés magasságában, ezzel megszakítva a kapilláris emelkedést (szilikon mikroemulzió, sziloxán, stb.) B./ Elzárják a kapillárisok keresztmetszetét a szigetelés magasságában, ezzel gátolva a kapilláris emelkedést (cement, mikrocement, alkáli vízüveg, műgyanták, stb.) C./ Kombinált hatás (víztaszító és záró)

22 UTÓLAGOS SZIGETELÉSEK, VEGYI FALSZIGETELÉSEK Alapvető kérdések: A fúratok távolsága ne legyen túlságosan nagy A fúratok párhuzamossága Eljut-e a vegyi anyag minden kapillárisba a tervezett szigetelési zónában Létrejön-e a szigetelő hatás eléréséhez szükséges vegyi reakció a kapillárisokban (milyen a só- és nedvességtartalom van a falban) Technológia: Beöntés tölcséren, csövön (gravitációs eljárás) Injektálás nyomással, pakkereken (szelepes csonk) át

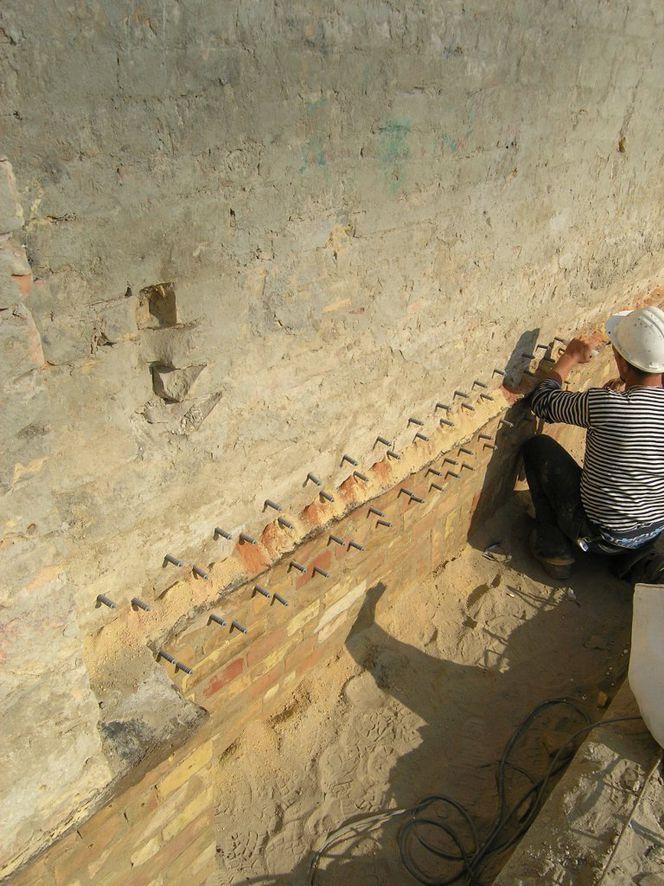

23 UTÓLAGOS SZIGETELÉSEK, VEGYI FALSZIGETELÉSEK, FÚRÁS, PAKKEREK ELHELYEZÉSE Fúratok készítése Pakkerek elhelyezése

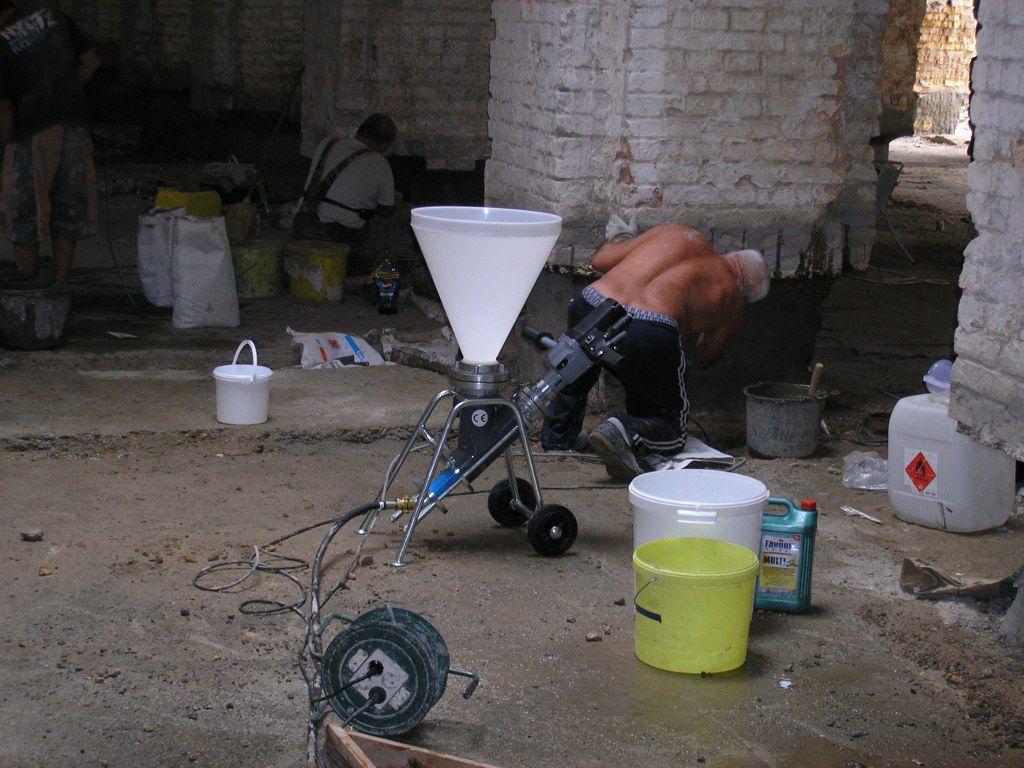

24 UTÓLAGOS SZIGETELÉSEK, VEGYI FALSZIGETELÉSEK, INJEKTÁLÁS Vegyi falszigetelés injektálása

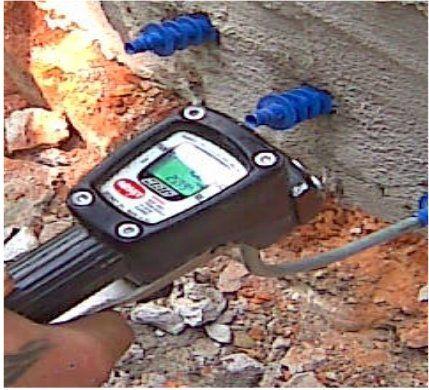

25 UTÓLAGOS SZIGETELÉSEK, VEGYI FALSZIGETELÉSEK, INJEKTÁLÁS

26 UTÓLAGOS SZIGETELÉSEK, VEGYI FALSZIGETELÉSEK A padlószigetelés anyaga mindig eltérő A padlószigetelés csatlakoztatása a szigetelt sávra átlapolással A fúrat legalább 2 fúgát keresztezzen Vastagabb fal két oldalról injektálható Heterogén falak problémásak

27 UTÓLAGOS SZIGETELÉSEK, VEGYI FALSZIGETELÉSEK ALKALMAZÁSA Külső szigetelés védi a szerkezetet és a belső teret Külső szigetelésre nincs mindig mód Külső szigetelés esetén alul kell injektálni

28 UTÓLAGOS SZIGETELÉSEK, VEGYI FALSZIGETELÉSEK ALKALMAZÁSA Belső szigetelés nem védi a szerkezetet, csak a belső teret Belső szigetelés esetén az injektálás a terepszint magasságában készül Az injektálás alatt a nedvesség feldúsul Az injektálás alatt fagyveszély lehetséges

29 UTÓLAGOS SZIGETELÉSEK, VEGYI FALSZIGETELÉSEK ALKALMAZÁSA Belső helyzetű harántfal szigetelése a földpartos faltól: bontás után a belső szigetelés átvezetésével függőleges síkú fúratsorokkal

30 UTÓLAGOS SZIGETELÉSEK, VEGYI FALSZIGETELÉSEK ALKALMAZÁSA, TÖMBINJEKTÁLÁS ÉS FÁTYOLINJEKTÁLÁS A SZERKEZETET IS VÉDI, NEM CSAK A BELSŐ TEREKET

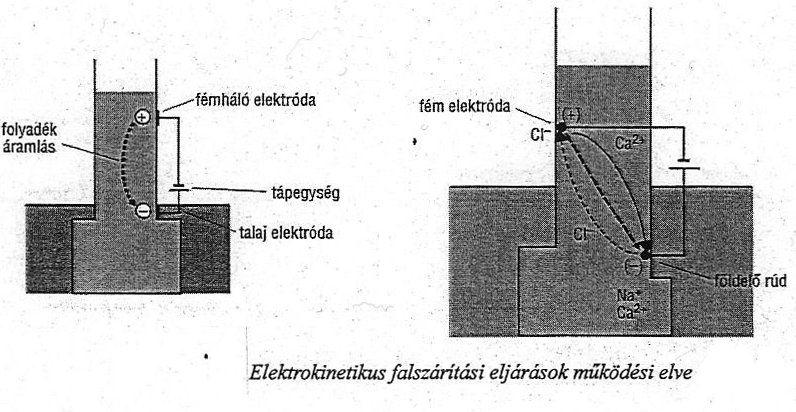

31 UTÓLAGOS SZIGETELÉSEK, ELEKTROKINETIKUS ELJÁRÁSOK A kapillárisokban felszívódó nedvesség elektrokinetikai tulajdonságait próbálják meg kihasználni a falnedvesség visszaszorításához Külső egyenfeszültség hatására a vízáramlás iránya megfordítható a falban Az elektroozmotikus vízáramlás során a víz a negatív pólus (katód) irányába mozog Csak híg oldatokban jön létre!

32 UTÓLAGOS SZIGETELÉSEK, ELEKTROKINETIKUS ELJÁRÁSOK Kísérlet és magyarázata Szilikátokban negatív töltésű a kapillárisok határfelülete A dipólus vízmolekulák pozitív felükkel érintkeznek A vízmolekulák határrétege elmozdul a negatív elektróda irányába

33 UTÓLAGOS SZIGETELÉSEK, ELEKTROKINETIKUS ELJÁRÁSOK Vízmolekulák mozgása a katód irányába Sóionok mozgása a polaritásukkal ellentétes töltésű elektróda irányába. Az anódon kiváló sók többnyire maró hatásúak.

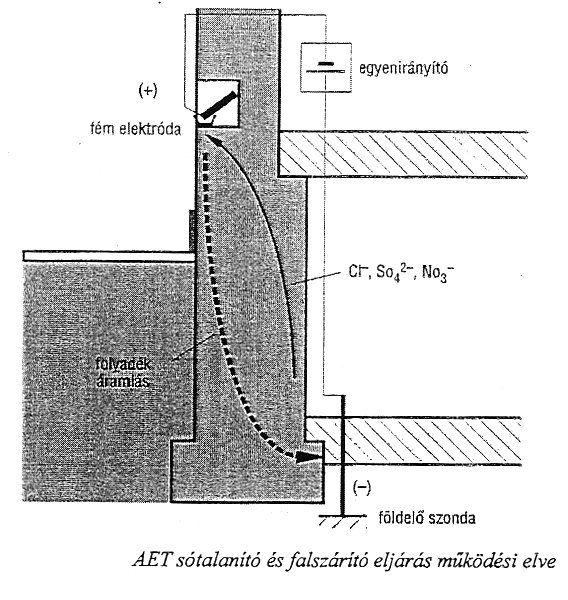

34 UTÓLAGOS SZIGETELÉSEK, ELEKTROKINETIKUS ELJÁRÁSOK Az anódon kiváló sók eltávolítására lehetőséget nyújtó eljárás Falfülkékbe rakott poharakba gyűlnek a sók Karbantartást, felügyeletet kíván

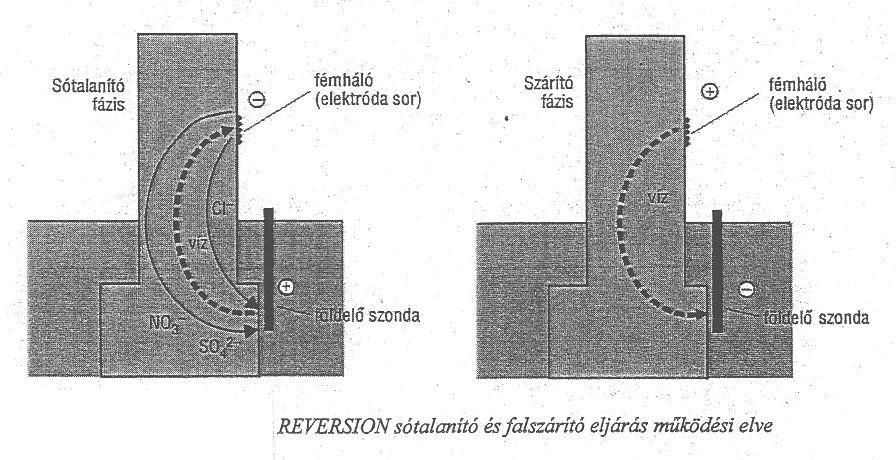

35 UTÓLAGOS SZIGETELÉSEK, ELEKTROKINETIKUS ELJÁRÁSOK Polaritás cseréje: előbb sótalanít, utóbb szárít

36 UTÓLAGOS SZIGETELÉSEK, ELEKTROKINETIKUS ELJÁRÁSOK Nem bontja meg a fal szerkezetét Inhomogén falak, belső feltöltéssel Fenntartási költség, felügyelet Sérülékeny Padlószigeteléssel nincs anyagszerű kapcsolat

37 SÓTALANÍTÁSI ELJÁRÁSOK Elektrokinetikus módszerek: Mechanikus sótalanítás: Magas sótartalom esetén (>1%) vakolatleverés felület tisztítása 50% feletti víztelítettség esetén fúgák kikaparása 2 cm mélyen Vegyszeres sóátalakítások: Magas felületi sótartalom 30-50% nedvességtelítettség

38 A TERMÉSZETES SZÁRADÁS KÖVETKEZMÉNYEI A szigetelést követően a falak nedvességtartalma csak lassan csökken A felületképzéseket a távozó nedvesség tönkre teheti A száradás során a nedvesség elpárolog, a vízben oldott sók visszamaradnak ( bepárlás ) A sók kiválása mechanikai nyomás kialakulásával jár (kristályosodási nyomás)

39 TERMÉSZETES SZÁRADÁST ELŐSEGÍTŐ MEGOLDÁSOK Hagyományos falszárítás: falszárító akna eléfalazás, szellőztetett Száradási károk megelőzésére: háthézaggal háthézagos lábazatok légpórusos vakolatrendszerek 40% körüli pórustartalommal: sólekötő gúzolás víztaszító kapill. páraáteresztő festékek: meszelés szilikát v. szilikon bázis

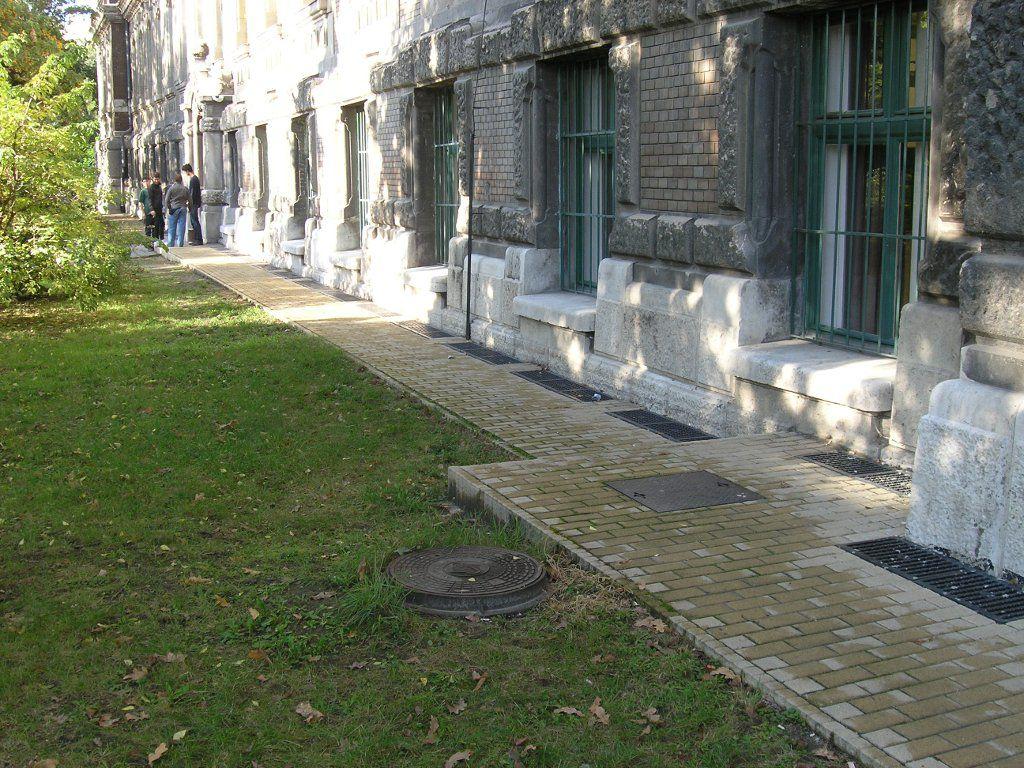

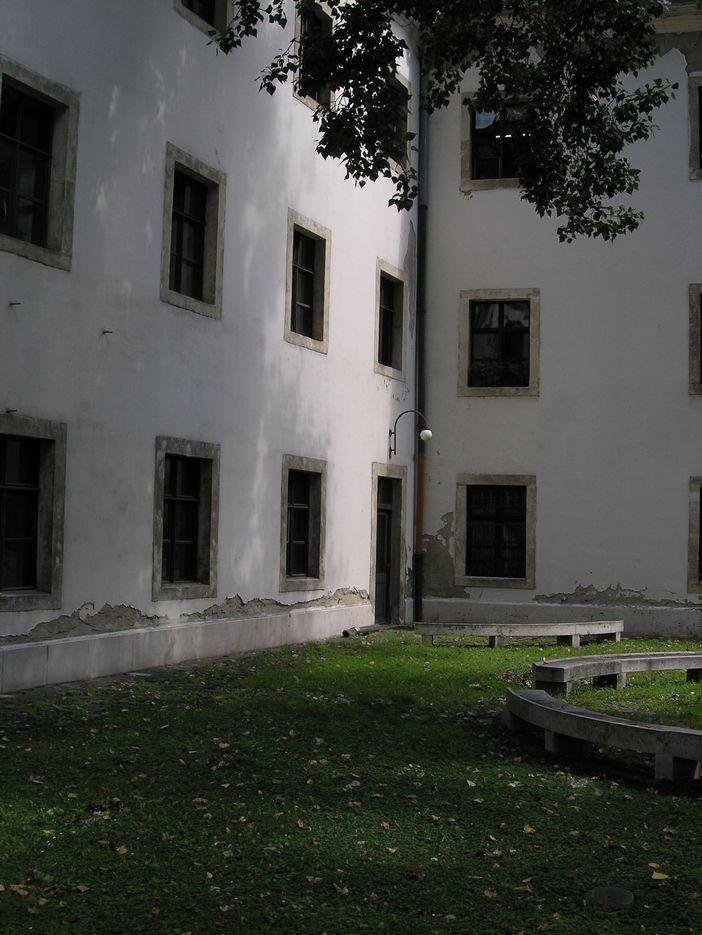

40 UTÓLAGOS SZIGETELÉS HELYETT: FALSZÁRÍTÓ AKNA

41 MESTERSÉGES FALSZÁRÍTÁSOK Természetes száradást gyorsító eszközök: fűtés + szellőztetés belső levegő páratartalmának kicsapatása Az indirekt módszerek lassúak Elektrokinetikus falszárító rendszerek épületszerkezeti eszközökkel kiegészítve

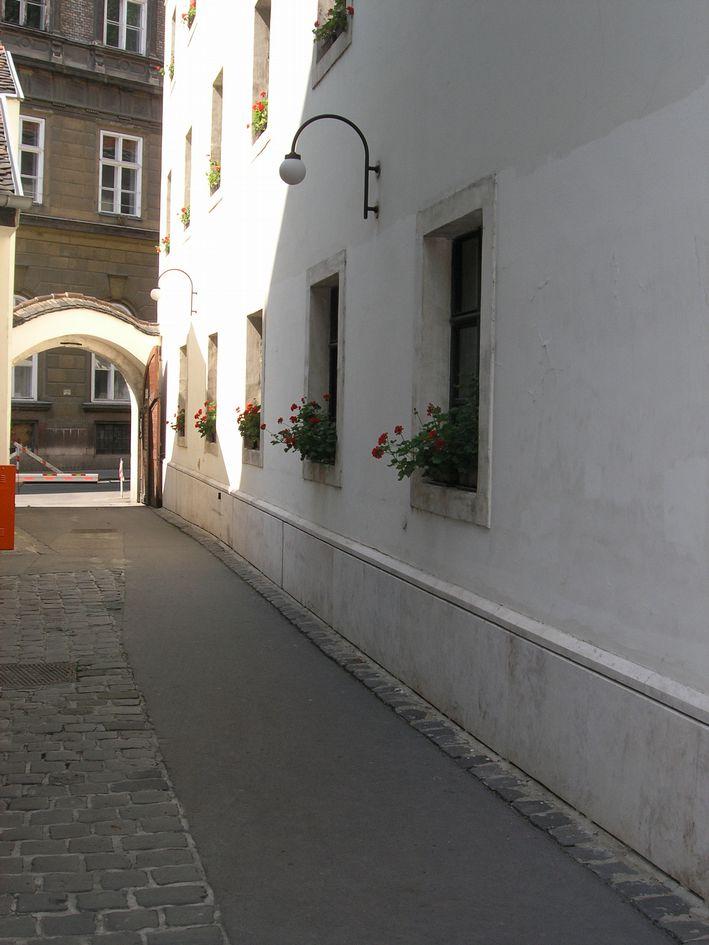

42 AKTÍV FALSZÁRÍTÁS, HÁTHÉZAGOS KISZELLŐZTETETT LÁBAZATTAL

43 TALAJVÍZ ELLENI SZIGETELÉS UTÓLAGOSAN Tisztázandó kérdések Talajvíz szintje Víztelenítés? Mértékadó, építési vízszint Talaj szerkezete Talajvíz utánpótlás sebessége Víztelenítés módja Vegyi összetétel Épületszerkezeti környezet Szárazsági elvárás

44 Talajvíznyomás elleni szigetelés utólagosan Szerkesztési elvek: Folytonosság elve, egybefüggő teknő Mech.igénybevételnek nem kitehető anyagok Teknők láncolata Hidrosztatikai nyomás nem okozhat tönkremenetelt A kapillárisokban felszívódó nedvességre is gondolni kell Lágy lemezes szigetelések Kent és szórt szigetelések Mech.igénybevételnek kitehető anyagok: Vízzáró vasbeton Acéllemez

45 Talajvíznyomás elleni szigetelés utólagosan Bevált megoldások: Lágy lemezes teknőszigetelés méretezett vasbeton ellenszerkezettel megtámasztva (1. példa) Méretezett acéllemez szigetelés hátrahorgonyozva (2. példa) Lágy (kent, vagy szórt) cementbázisú bevonatszigetelés, méretezett vasbeton ellenszerkezet belső felületére felhordva (3. példa)

46 Talajvíznyomás elleni szigetelés utólagosan, 1.példa

47 Talajvíznyomás elleni szigetelés utólagosan, 1. példa

49 Talajvíznyomás elleni szigetelés utólagosan, 1. példa Elemzés: A vízszigetelés védett pozícióban van A vasbeton ellenszerkezet készítése közben nagy a szigetelés sérülésének a kockázata Miért PVC szigetelés? Nem kíván száraz aljzatot. Milyen más szigetelés lehetne még? Felületaktív HDPE szigetelés, vagy duzzadó bentonittal töltött geotextil Vízzáró vasbetonnal kombináltan biztonságosabb A vízszigetelés hibája utólag nem javítható A vasbeton szerkezetre lehet rögzíteni A fal keresztmetszetében szükséges szigetelés vegyi falszigetelés

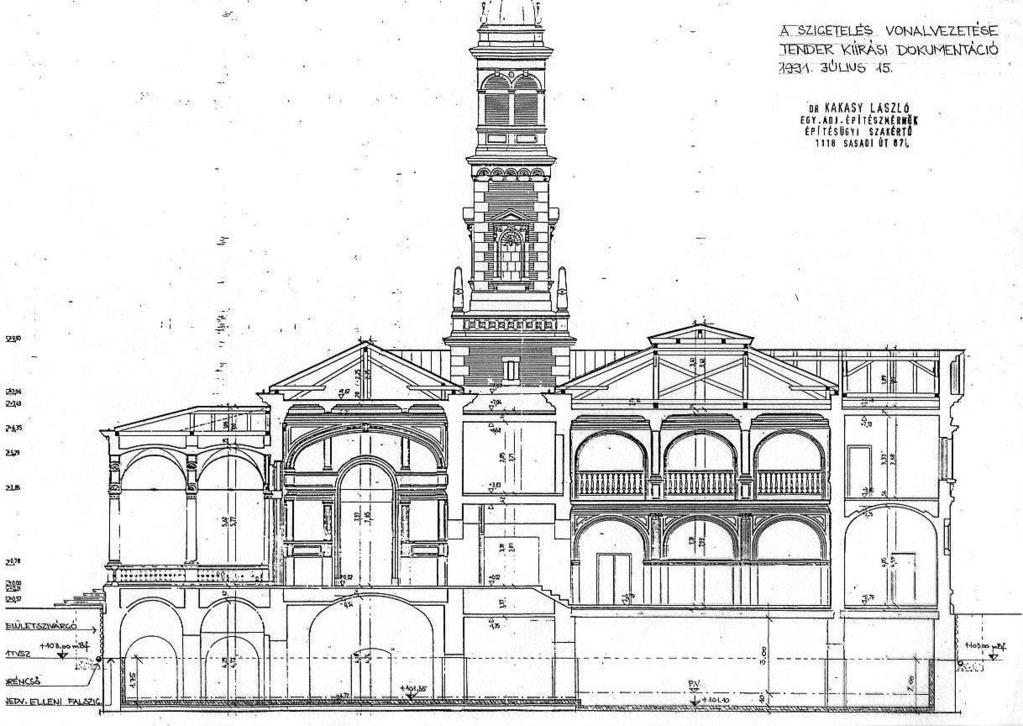

51 Talajvíznyomás elleni szigetelés utólagosan

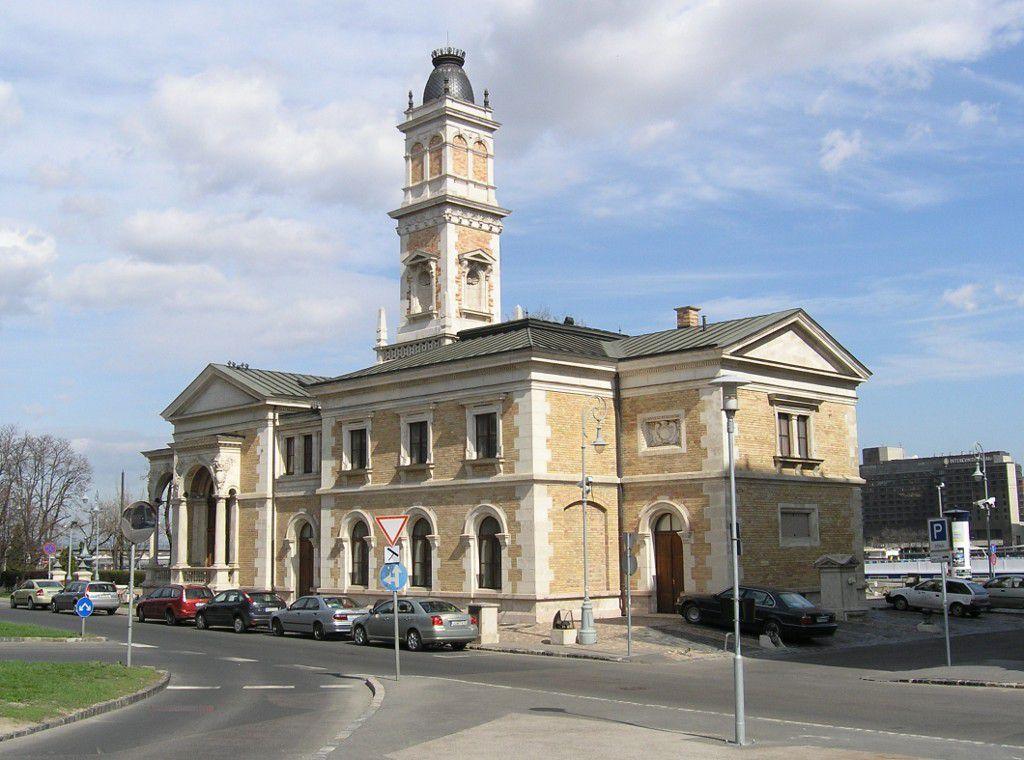

52

53

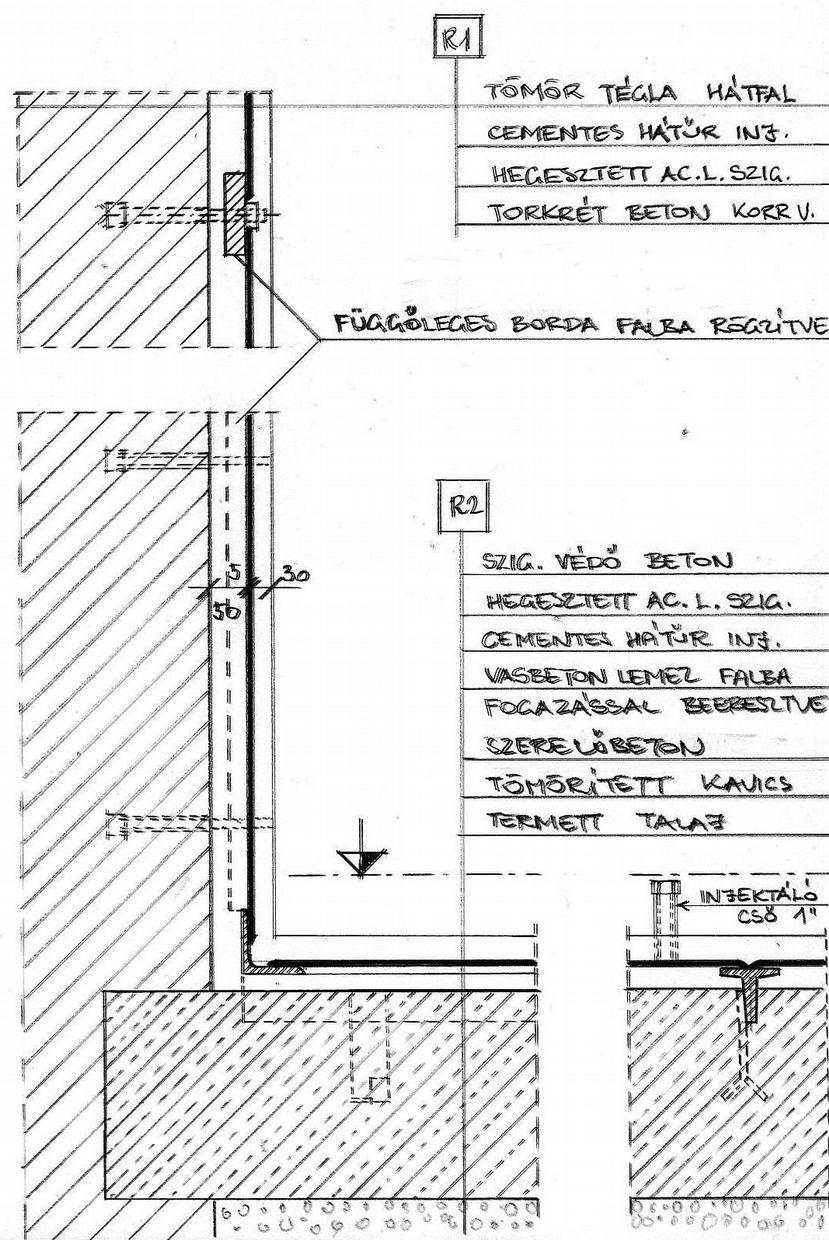

54 Vasbeton ellenfödém bevésve a felmenő falakba Bebetonozott T acél bordák Laposacél bordák téglafalhoz rögzítve korracél dübelekkel és csavarokkal Hegesztett acéllemez szigetelés Cementtej hátűr injektálás Lőttbeton védelem függőlegesen

55 Talajvíznyomás elleni szigetelés utólagosan, 2. példa Elemzés: Az acéllemez erős, sérülésekre nem érzékeny Kivitelezése különleges szaktudást kíván Költséges A hátszerkezetre hárítjuk az igénybevételeket A szigetelésen belül minimális helyigénye van a védőszerkezeteknek Korrózióvédelem kiemelten fontos feladat: Lúgos kémhatású közeg: cementtej hátűr injektálás Anódos védelem elektrokémiai korrózió ellen

56

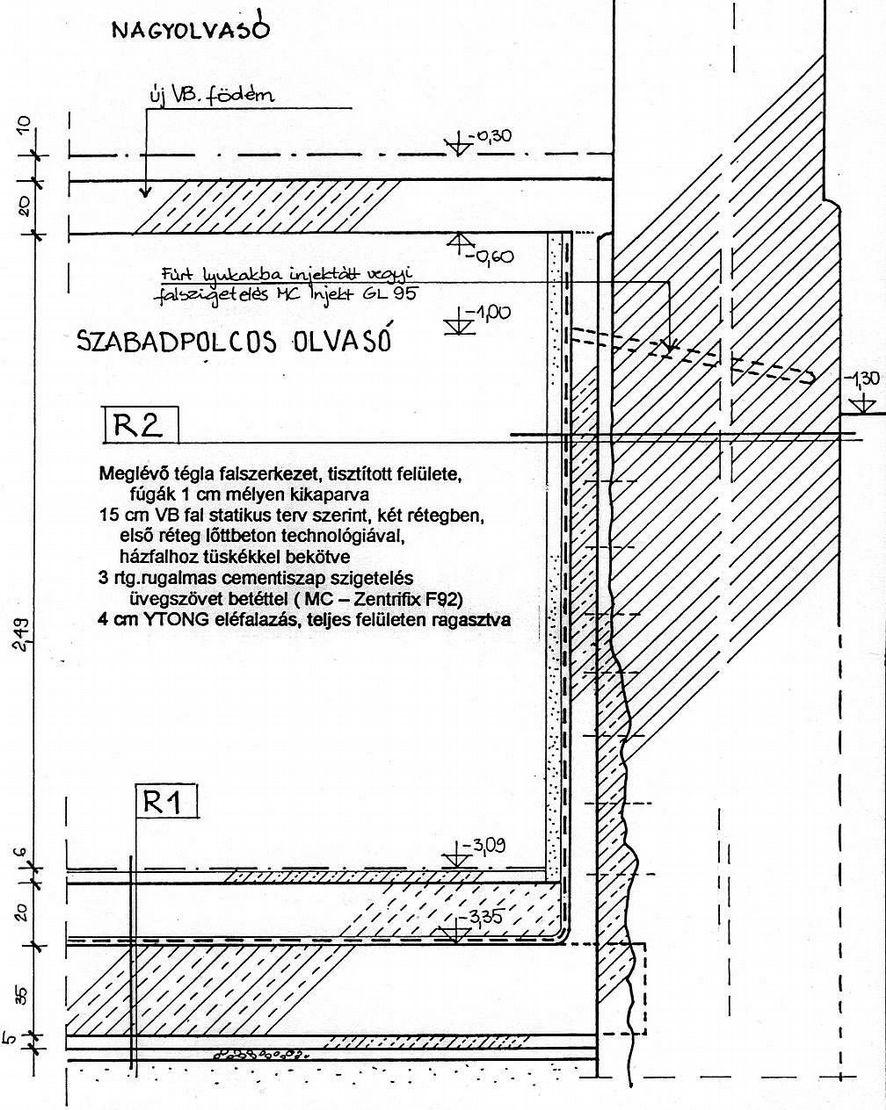

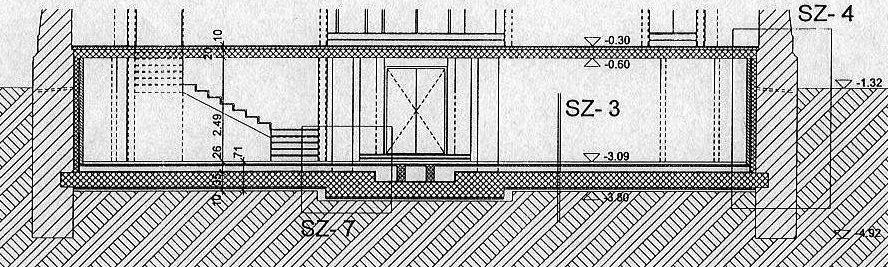

58 Talajvíznyomás elleni szigetelés utólagosan

59 Lőttbeton ellenszerkezet hálós vasalással, hátfalba bekötve Vasbeton ellenfödém felmenő falakba bevésve Vasbeton szerkezetű teknő a vízszigetelés aljzata Szigetelés kiválasztása: >1 N/mm2 tapadás >1 mm repedésáthidaló képesség Injektált vegyi falszigetelés

60 Ablaknyílásokban cementrabic aljzat falba bekötve Pórusbeton hőszigetelő lapok ragasztva védőrétegként Padlón aljzatbeton védelem

61 Épített légcsatorna a padlóban A légcsatornák mérete határozta meg a szigetelésre kerülő beton vastagságát

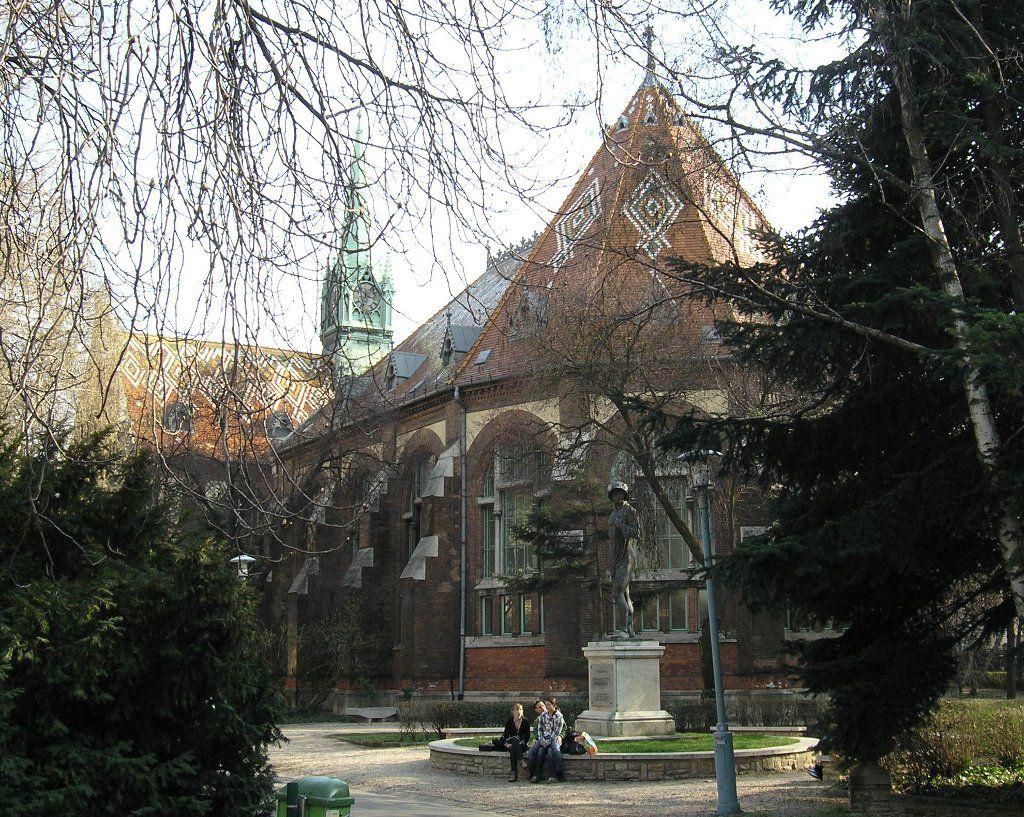

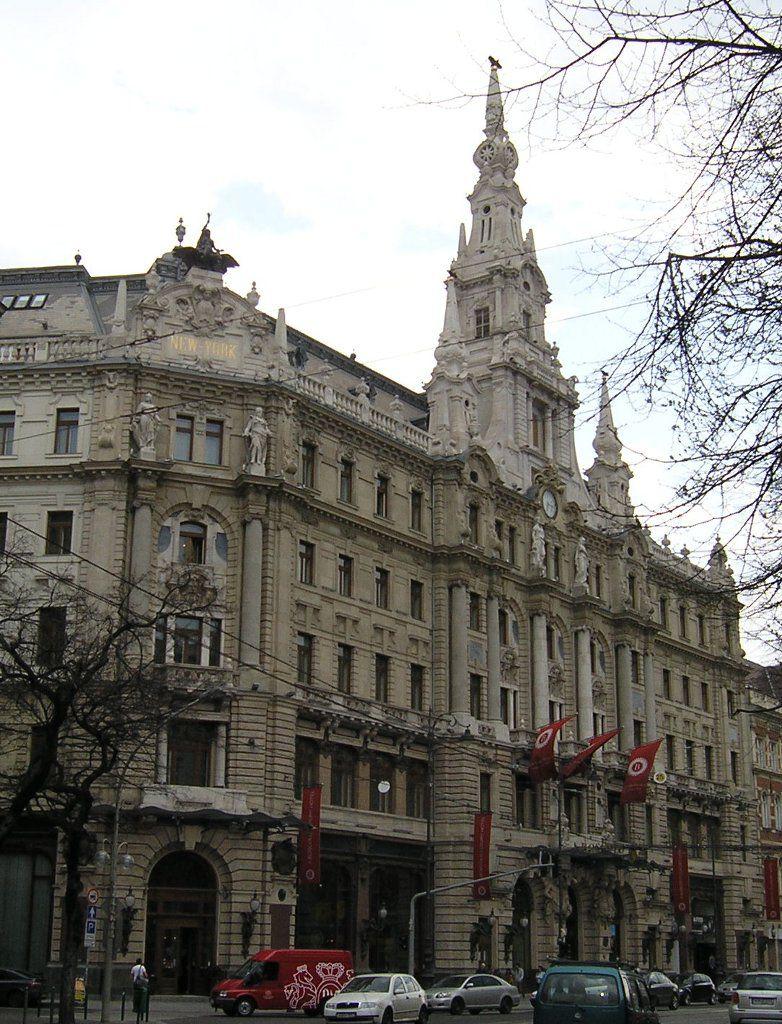

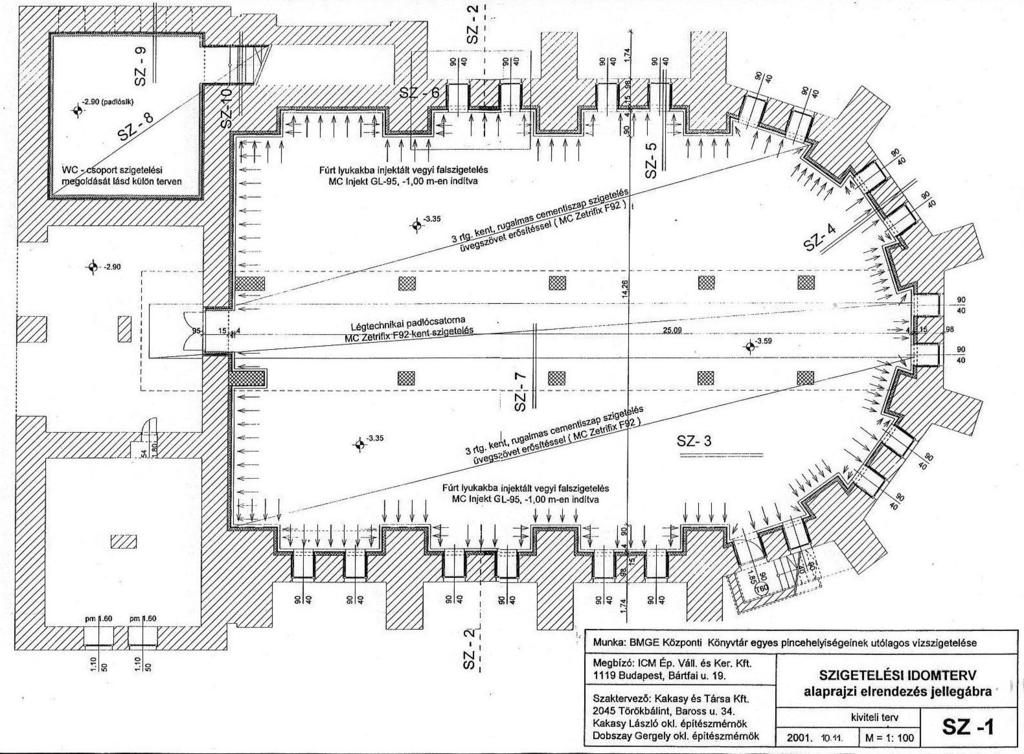

62 Talajvíznyomás elleni szigetelés utólagosan, 3. példa Elemzés: A vasbeton ellenszerkezet (szerkezetépítés) készül előbb A vasbetonszerkezet felhasználható az épület megerősítéseként is (pl. BME Központi Könyvtár, New York Palota, Krausz Palota) A szigetelés készül később, így kisebb a sérülés kockázata Cementiszap szigeteléssel szabad ilyen szerkezetet készíteni A szigetelés belül van, könnyen javítható A szigetelés védelme esetenként más és más Krausz Palotában: légpórusos vakolat; New York Palotában: 12 cm km. téglafal; BME Központi Könyvtár: 4 cm Ytong) Injektált vegyi szigetelés a falakban felszívódó nedvess.ellen

63

64 Talajvíznyomás elleni szigetelés utólagosan Az utólagos szigeteléseket mindig tervezni kell A talajvíz elleni szigetelések különösen igénylik a tervezői, szakértői előkészítést (talajmechanika, falkutatás, alapok feltárása) A kivitelezés körülményei alapvetően meghatározzák a szigetelés minőségét A legkevésbé sérülékeny acéllemez szigetelés a legköltségesebb

65 Irodalom: Frank Frössel: Falak utólagos víztelenítése és szigetelése, Terc Épületszigetelési kézikönyv, Verlag Dashöfer MI Műszaki irányelv átnedvesedett falak vizsgálatára Valinyi Dániel: Miért salétromosak a falak?, Magyar Építéstechnika, 2010/7-8, p. Dr. Kakasy László: Épületek talajvíz elleni utólagos védelmének bevált módszerei, Magyar Építőipar, 2005.LV.évfolyam III. szám
