1 HU - magyar Szerelési- és üzemeltetési utasítás Kondenzátumleeresztő BEKOMAT 33U / 33U CO (BM33U / BM33UCO)

2 Tisztelt ügyfelünk! Köszönjük, hogy a BEKOMAT 33U / 33U CO kondenzátumleeresztő megvásárlása mellett döntött. Kérjük, hogy figyelmesen olvassa el a BEKOMAT 33U / 33U CO készülék jelen szerelési- és üzemeltetési utasítását és tartsa be az utasításainkat. Csak az itt leírt előírások és utasítások pontos betartása esetén biztosított a BEKOMAT 33U / 33U CO készülék hibátlan működése, és ezzel a megfelelő kondenzátumleeresztés is. 2 BEKOMAT 33U / 33U CO

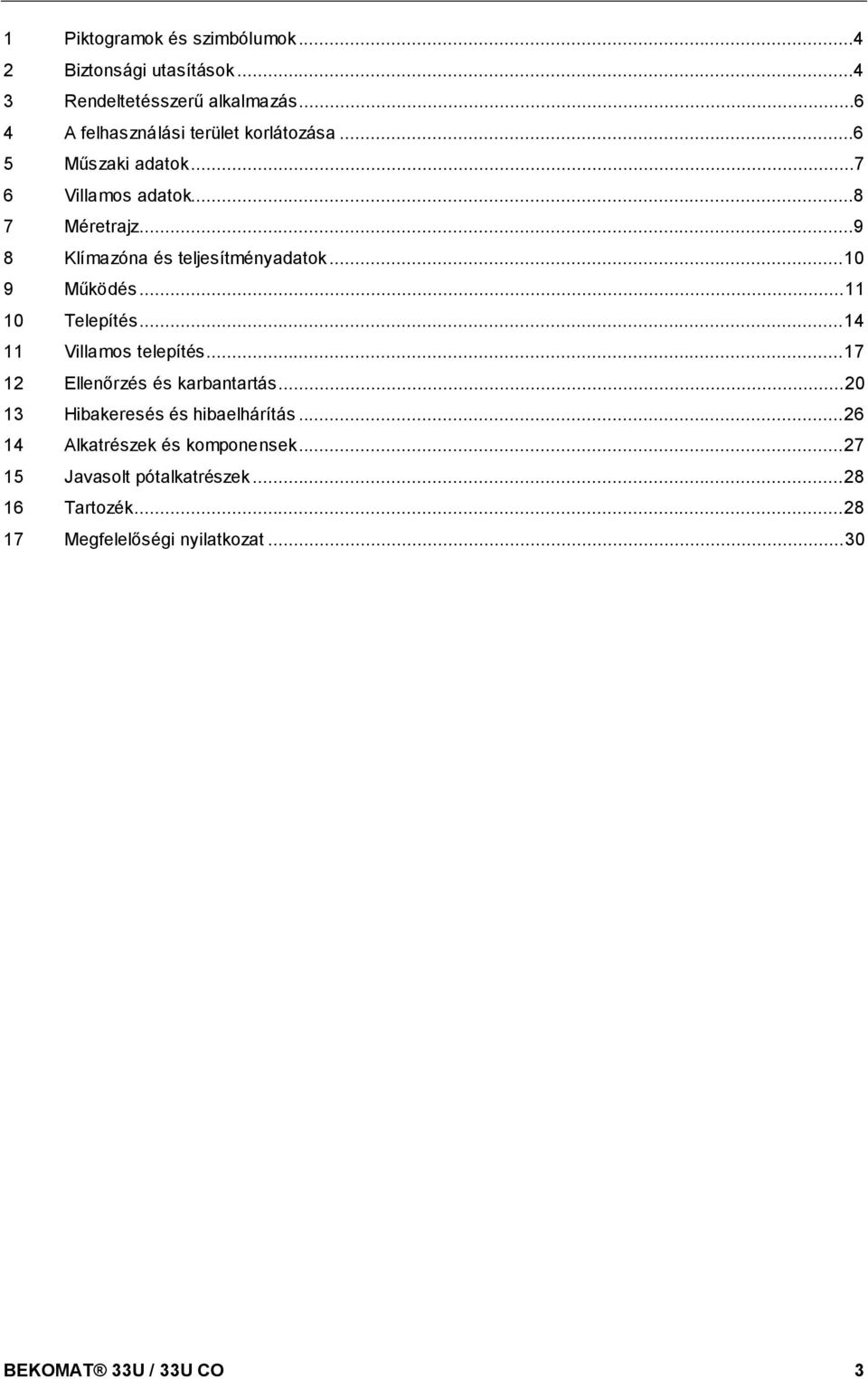

3 1 Piktogramok és szimbólumok Biztonsági utasítások Rendeltetésszerű alkalmazás A felhasználási terület korlátozása Műszaki adatok Villamos adatok Méretrajz Klímazóna és teljesítményadatok Működés Telepítés Villamos telepítés Ellenőrzés és karbantartás Hibakeresés és hibaelhárítás Alkatrészek és komponensek Javasolt pótalkatrészek Tartozék Megfelelőségi nyilatkozat BEKOMAT 33U / 33U CO 3

4 Pos: 2 /Beko Technische Dokume nt at ion/piktogramme/anle it ung beacht en 0\mod_ _ Pos: 3 /Beko Technische Dokume nt at ion/pikt ogramme/anle it ung beacht en s/w Typensch 1\mod_ Pos: 4 /Beko Technische Dokume nt at ion/piktogramme/gef ahr Warnung Vorsicht 0\mod_ Pos: 5 /Beko Technische Dokum e nt at ion/pikt ogr am m e/g +W+V Net zspannun g 0\m od_ Pos: 7 /Beko Technische Dokum e nt at ion/g lobale Text e/a lgem e iner Hin we is 0\m od_ Pos: 8 /Beko Technische Dokume nt at ion/sicherhe it /Hin weis An le it ung BEKO (männl. 0\mod_ Pos: 9 /Beko Technische Dokume nt at ion/sicherhe it /Gef ahr Druckluf 0\mod_ Pos: 10 /Beko Technische Dok ument at ion/sich erheit /Maßnahmen Druckl uf t 0\mod_ _ Pos: 11 /Beko Technische Dok ument at ion/sich erheit /Gef ahr Net zspannung 1 0\mod_ Piktogramok és szimbólumok Pos: 1 / Beko Technische Dokume nt at ion/ Überschrif t en/ 1/ Piktogramme und 1\ mod_ _ Piktogramok és szimbólumok Vegye figyelembe a szerelési- és üzemeltetési utasítást Vegye figyelembe a szerelési- és üzemeltetési utasítást (a típustáblán) Általános veszély jel (Veszély, Figyelmeztetés, Vigyázat) Általános veszély jel (Veszély, Figyelmeztetés, Vigyázat) hálózati feszültségre és hálózati feszültség alatt álló alkatrészekre Pos: 6 /Beko Technische Dokume nt at ion/überschrif t en/1/sicherhe it shin 0\mod_ Biztonsági utasítások Kérjük, ellenőrizze hogy ez az utasítás a készülék típusnak is megfelel. Vegye figyelembe a jelen kezelési utasításban található valamennyi utasítást. Olyan alapvető információkat tartalmaz, amelyeket a telepítés, az üzemeltetés és a karbantartás során figyelembe kell venni. Ezért a szerelőnek, valamint az illetékes üzemeltetőnek / szakembernek feltétlenül el kell olvasnia ezt a kezelési utasítást a telepítés, üzembe helyezés és karbantartás előtt. A kezelési utasítás a BEKOMAT 33U / 33U CO alkalmazásának helyén mindig hozzáférhető kell, hogy legyen. A jelen üzemeltetési utasításon kívül szükség esetén a helyi, ill. nemzeti előírásokat is figyelembe kell venni. Győződjön meg róla, hogy a BEKOMAT 33U / 33U CO csak a megengedett és a típustáblán feltüntetett határértékeken belül üzemel. Ellenkező esetben személyi és anyagi természetű veszélyeztetés áll fenn és működési- és üzemzavarok léphetnek fel. Amennyiben a jelen telepítési- és üzemeltetési utasítással kapcsolatban bármilyen bizonytalanság vagy kérdés merül fel, kérjük vegye fel a kapcsolatot a BEKO TECHNOLOGIES GMBH-val. Veszély! Sűrített levegő! A gyorsan vagy lökésszerűen szökő sűrített levegővel vagy hasadó és/vagy nem biztosított készülékrészekkel történő érintkezés esetén súlyos vagy halálos sérülés veszélye áll fenn. Intézkedések: Ne lépje túl a max. üzemi nyomást (lásd típustábla). Csak nyomásmentes állapotban végezzen karbantartási munkákat. Csak nyomásálló telepítési anyagokat használjon. A beömlővezetéket fix módon csövezze be. Kiömlővezeték: rövid, rögzített nyomótömlő nyomásálló csövön. Akadályozza meg, hogy személyek vagy tárgyak érintkezésbe kerülhessenek a kondenzátummal vagy a távozó sűrített levegővel. 4 BEKOMAT 33U / 33U CO

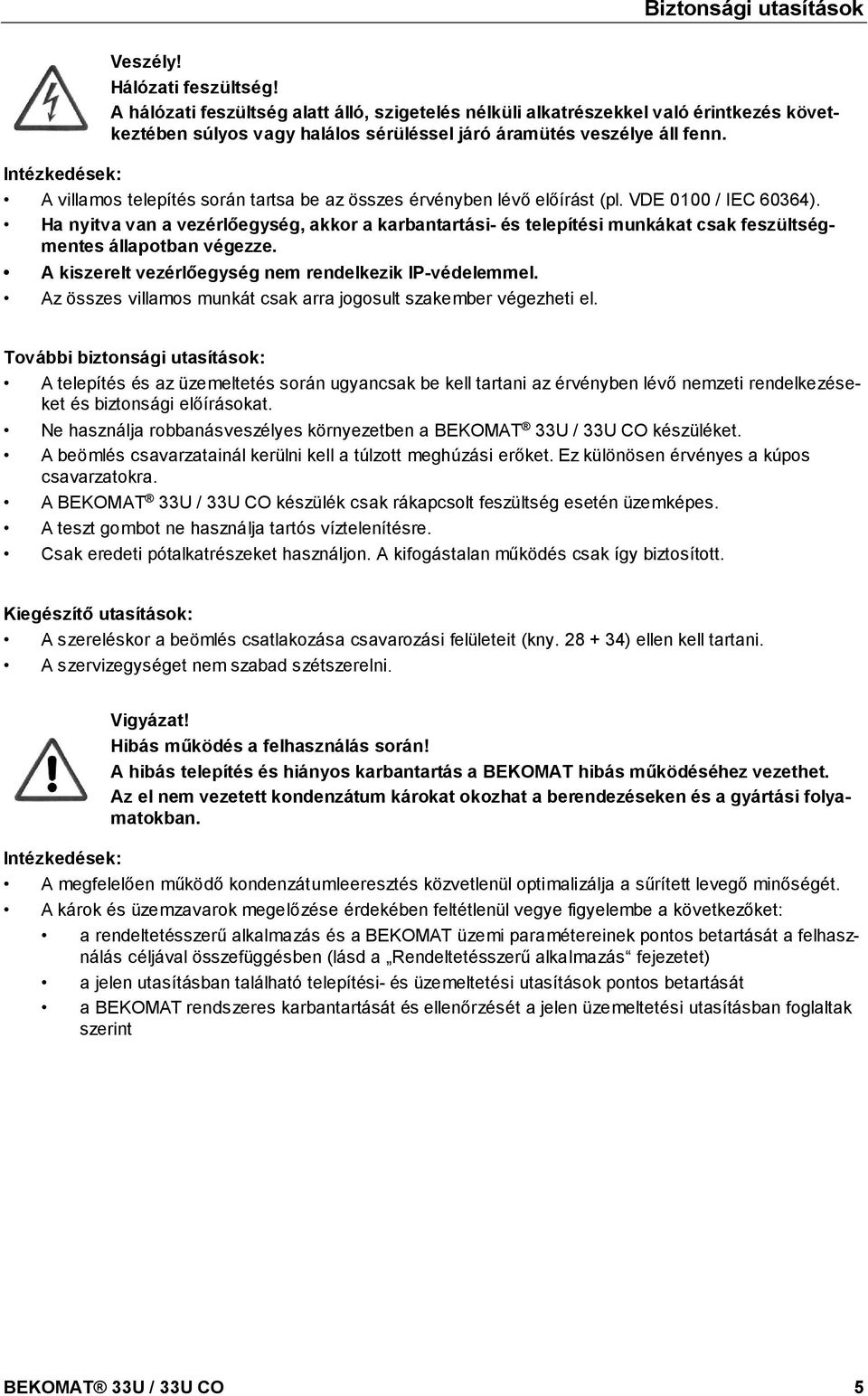

5 Pos: 12 /Beko Technische Dok ument at ion/sich erheit /Maßnahmen Net zspann ung BM 31U/32U/33 7\mod_ _ Pos: 13 /Beko Technische Dok ument at ion/sich erheit /Sicherhe it shin weis e, weit ere BM (nicht Ex, nicht I 0\mod_ _ Pos: 14 / Beko Technische Dok ument at ion/ Sich erheit / Zusat z Sicherhe it shin weise BM3 3/ 0\ mod_ _ Pos: 15 /Beko Technische Dok ument at ion/sich erheit /Vorsicht Fehlf unkti 0\mod_ _ Pos: 16 /Beko Technische Dok ument at ion/sich erheit /Maßnahmen Feh lf unktionen 0\mod_ _ r Pos: 17 / Seit enumbruch - - mod_ _ Biztonsági utasítások Veszély! Hálózati feszültség! A hálózati feszültség alatt álló, szigetelés nélküli alkatrészekkel való érintkezés következtében súlyos vagy halálos sérüléssel járó áramütés veszélye áll fenn. Intézkedések: A villamos telepítés során tartsa be az összes érvényben lévő előírást (pl. VDE 0100 / IEC 60364). Ha nyitva van a vezérlőegység, akkor a karbantartási- és telepítési munkákat csak feszültségmentes állapotban végezze. A kiszerelt vezérlőegység nem rendelkezik IP-védelemmel. Az összes villamos munkát csak arra jogosult szakember végezheti el. További biztonsági utasítások: A telepítés és az üzemeltetés során ugyancsak be kell tartani az érvényben lévő nemzeti rendelkezéseket és biztonsági előírásokat. Ne használja robbanásveszélyes környezetben a BEKOMAT 33U / 33U CO készüléket. A beömlés csavarzatainál kerülni kell a túlzott meghúzási erőket. Ez különösen érvényes a kúpos csavarzatokra. A BEKOMAT 33U / 33U CO készülék csak rákapcsolt feszültség esetén üzemképes. A teszt gombot ne használja tartós víztelenítésre. Csak eredeti pótalkatrészeket használjon. A kifogástalan működés csak így biztosított. Kiegészítő utasítások: A szereléskor a beömlés csatlakozása csavarozási felületeit (kny ) ellen kell tartani. A szervizegységet nem szabad szétszerelni. Vigyázat! Hibás működés a felhasználás során! A hibás telepítés és hiányos karbantartás a BEKOMAT hibás működéséhez vezethet. Az el nem vezetett kondenzátum károkat okozhat a berendezéseken és a gyártási folyamatokban. Intézkedések: A megfelelően működő kondenzátumleeresztés közvetlenül optimalizálja a sűrített levegő minőségét. A károk és üzemzavarok megelőzése érdekében feltétlenül vegye figyelembe a következőket: a rendeltetésszerű alkalmazás és a BEKOMAT üzemi paramétereinek pontos betartását a felhasználás céljával összefüggésben (lásd a Rendeltetésszerű alkalmazás fejezetet) a jelen utasításban található telepítési- és üzemeltetési utasítások pontos betartását a BEKOMAT rendszeres karbantartását és ellenőrzését a jelen üzemeltetési utasításban foglaltak szerint BEKOMAT 33U / 33U CO 5

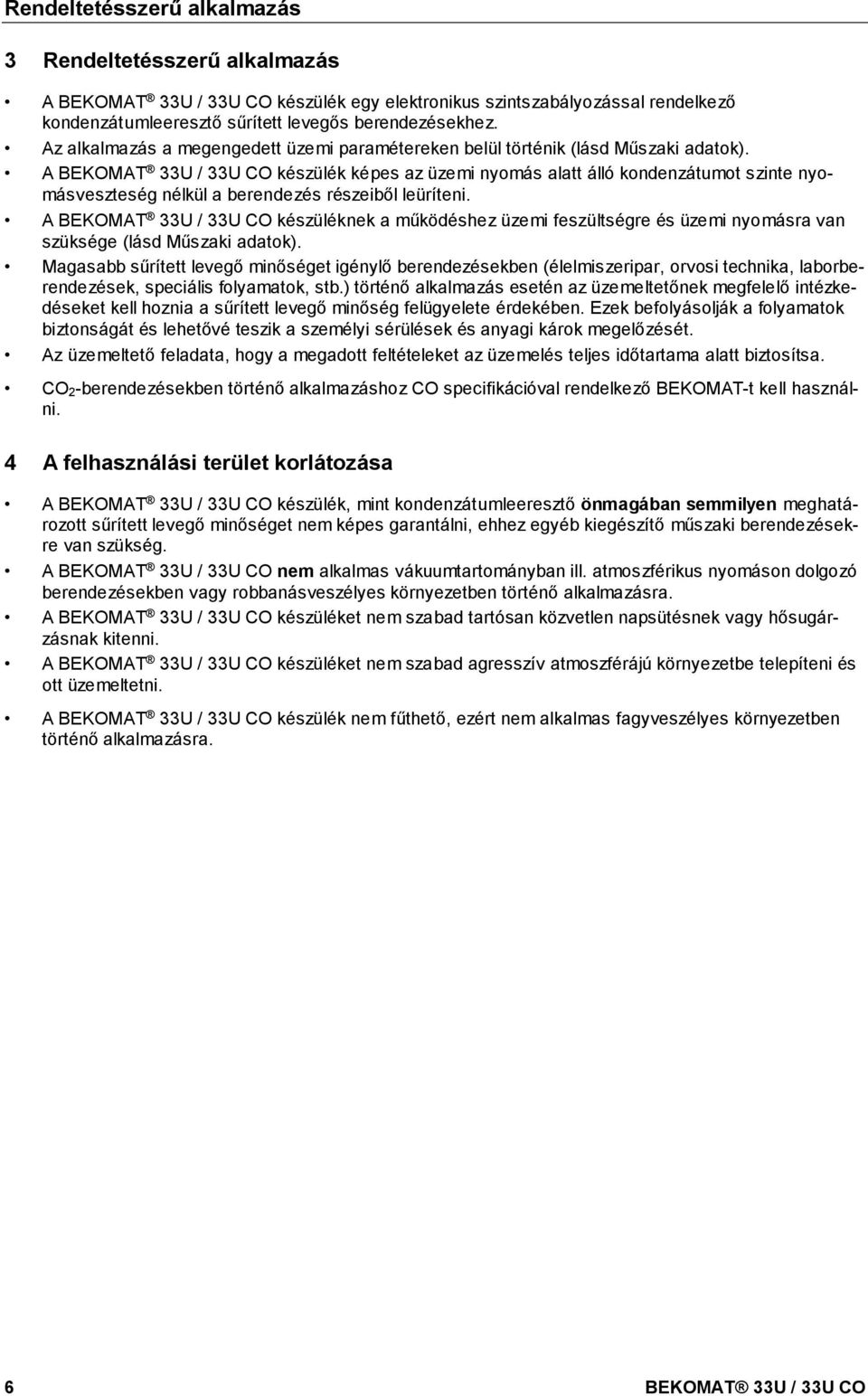

6 Pos: 19 /Beko Technische Dok um ent at ion/best im m ungsgem äß e Ver wend ung/be KO M AT/Best im m ung. Ver wend. BM 31/32/33 0\m od_ _ Pos: 20 / Beko Technische Dok um ent at ion/ Best im m ungsgem äß e Ver wend ung/ BE KO M AT/ Hin we is Anwe ndung BM 33 f ür CO 0\ m od_ _ Pos: 22 /Beko Technische Dok um ent at ion/best im m ungsgem äß e Ver wend ung/be KO M AT/Aussch luß An wendun g BM 31/32/33 0\m od_ Pos: 23 / Beko Technische Dok um ent at ion/ Best im m ungsgem äß e Ver wend ung/ BE KO M AT/ Aussch luß An wendun g BM nicht f ür f r ost gef ähr det eber eiche (Zusat 0\ m od_ _ Pos: 24 / Seit enumbruch - - mod_ _ Rendeltetésszerű alkalmazás Pos: 18 /Beko Technische Dok ument at ion/überschrif t en/1/bestimmungsgemäße Ver wendun 0\mod_ _ Rendeltetésszerű alkalmazás A BEKOMAT 33U / 33U CO készülék egy elektronikus szintszabályozással rendelkező kondenzátumleeresztő sűrített levegős berendezésekhez. Az alkalmazás a megengedett üzemi paramétereken belül történik (lásd Műszaki adatok). A BEKOMAT 33U / 33U CO készülék képes az üzemi nyomás alatt álló kondenzátumot szinte nyomásveszteség nélkül a berendezés részeiből leüríteni. A BEKOMAT 33U / 33U CO készüléknek a működéshez üzemi feszültségre és üzemi nyomásra van szüksége (lásd Műszaki adatok). Magasabb sűrített levegő minőséget igénylő berendezésekben (élelmiszeripar, orvosi technika, laborberendezések, speciális folyamatok, stb.) történő alkalmazás esetén az üzemeltetőnek megfelelő intézkedéseket kell hoznia a sűrített levegő minőség felügyelete érdekében. Ezek befolyásolják a folyamatok biztonságát és lehetővé teszik a személyi sérülések és anyagi károk megelőzését. Az üzemeltető feladata, hogy a megadott feltételeket az üzemelés teljes időtartama alatt biztosítsa. CO 2-berendezésekben történő alkalmazáshoz CO specifikációval rendelkező BEKOMAT-t kell használni. Pos: 21 /Beko Technische Dok ument at ion/überschrif t en/1/ausschl uss vom Anwendu ngsbereic 0\mod_ _ A felhasználási terület korlátozása A BEKOMAT 33U / 33U CO készülék, mint kondenzátumleeresztő önmagában semmilyen meghatározott sűrített levegő minőséget nem képes garantálni, ehhez egyéb kiegészítő műszaki berendezésekre van szükség. A BEKOMAT 33U / 33U CO nem alkalmas vákuumtartományban ill. atmoszférikus nyomáson dolgozó berendezésekben vagy robbanásveszélyes környezetben történő alkalmazásra. A BEKOMAT 33U / 33U CO készüléket nem szabad tartósan közvetlen napsütésnek vagy hősugárzásnak kitenni. A BEKOMAT 33U / 33U CO készüléket nem szabad agresszív atmoszférájú környezetbe telepíteni és ott üzemeltetni. A BEKOMAT 33U / 33U CO készülék nem fűthető, ezért nem alkalmas fagyveszélyes környezetben történő alkalmazásra. 6 BEKOMAT 33U / 33U CO

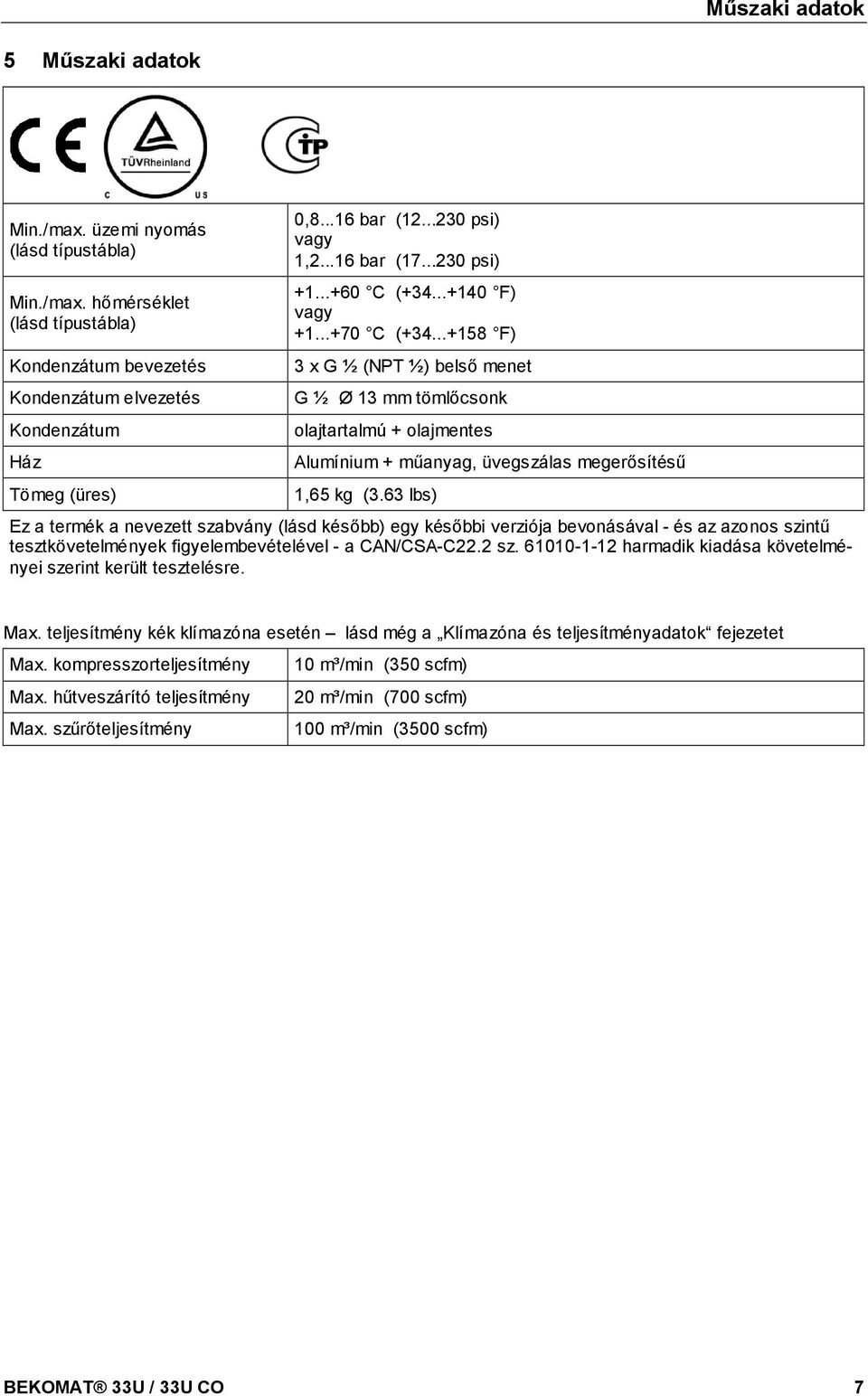

7 Pos: 26 /Beko Technische Dok um ent at ion/techn ische Dat en/b EKO M AT/Techn. Dat en BM 3xU + UC + G O ST (o.leist g. 5\m od_ _ Pos: 27 /Beko Technische Dok um ent at ion/techn ische Dat en/b EKO M AT/Leist ung BM St andar 0\m od_ Pos: 28 / Seit enumbruch - - mod_ _ Műszaki adatok Pos: 25 / Beko Technische Dok ument at ion/ Überschrif t en/ 1/ Technisc he Dat 0\ mod_ _ Műszaki adatok Min./max. üzemi nyomás (lásd típustábla) Min./max. hőmérséklet (lásd típustábla) Kondenzátum bevezetés Kondenzátum elvezetés Kondenzátum Ház Tömeg (üres) 0, bar ( psi) vagy 1, bar ( psi) C ( F) vagy C ( F) 3 x G ½ (NPT ½) belső menet G ½ Ø 13 mm tömlőcsonk olajtartalmú + olajmentes Alumínium + műanyag, üvegszálas megerősítésű 1,65 kg (3.63 lbs) Ez a termék a nevezett szabvány (lásd később) egy későbbi verziója bevonásával - és az azonos szintű tesztkövetelmények figyelembevételével - a CAN/CSA-C22.2 sz harmadik kiadása követelményei szerint került tesztelésre. Max. teljesítmény kék klímazóna esetén lásd még a Klímazóna és teljesítményadatok fejezetet Max. kompresszorteljesítmény Max. hűtveszárító teljesítmény Max. szűrőteljesítmény 10 m³/min (350 scfm) 20 m³/min (700 scfm) 100 m³/min (3500 scfm) BEKOMAT 33U / 33U CO 7

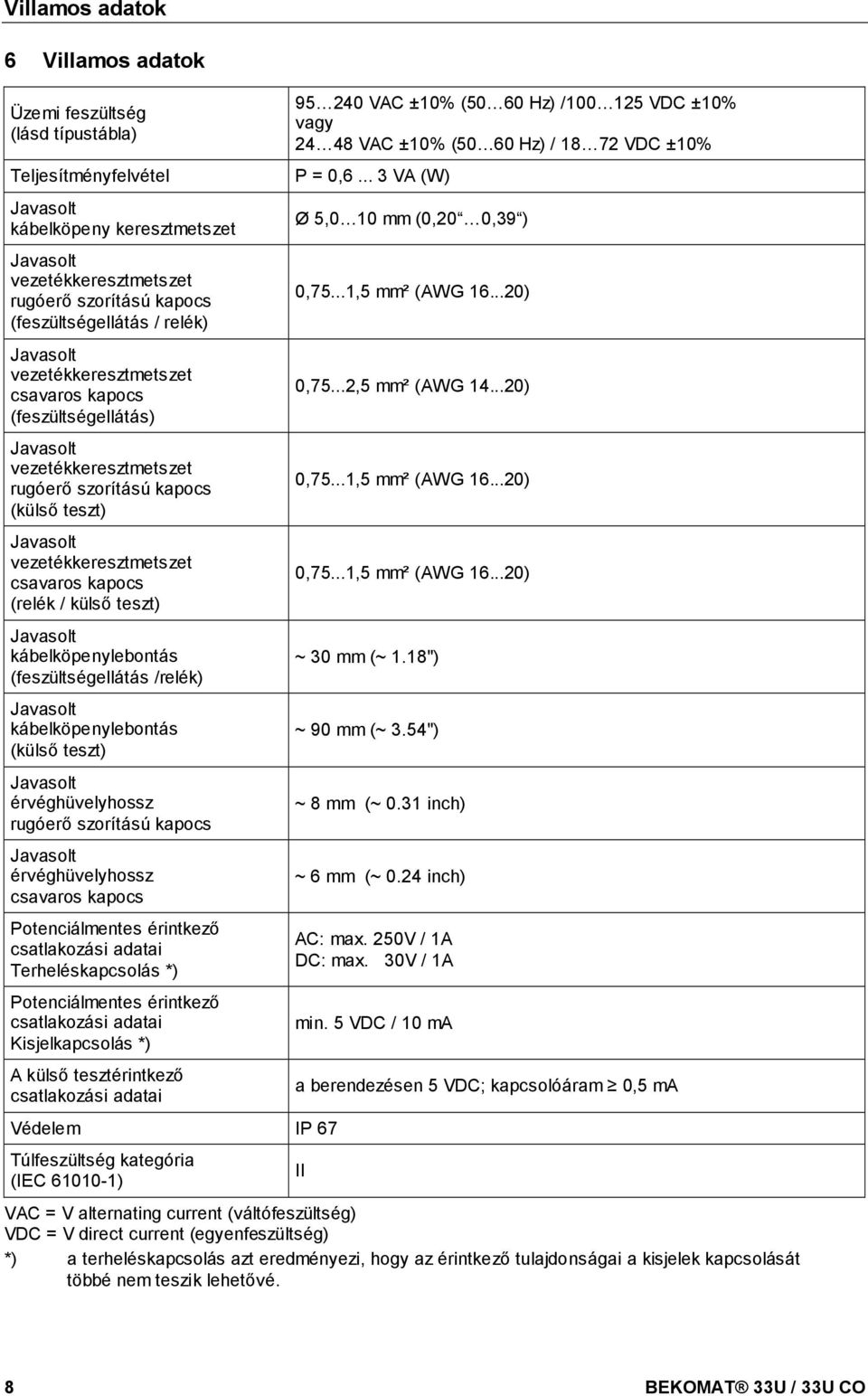

8 Pos: 30 / Beko Technische Dok um ent at ion/ Elekt r isch e Dat en/ BEKO M AT/ E lekt r ische D at en BM 32U/ 4\ m od_ _ Pos: 31 / Seit enumbruch - - mod_ _ Villamos adatok Pos: 29 /Beko Technische Dok ument at ion/überschrif t en/1/elektrische D at 0\mod_ _ Villamos adatok Üzemi feszültség (lásd típustábla) Teljesítményfelvétel Javasolt kábelköpeny keresztmetszet Javasolt vezetékkeresztmetszet rugóerő szorítású kapocs (feszültségellátás / relék) Javasolt vezetékkeresztmetszet csavaros kapocs (feszültségellátás) Javasolt vezetékkeresztmetszet rugóerő szorítású kapocs (külső teszt) Javasolt vezetékkeresztmetszet csavaros kapocs (relék / külső teszt) Javasolt kábelköpenylebontás (feszültségellátás /relék) Javasolt kábelköpenylebontás (külső teszt) Javasolt érvéghüvelyhossz rugóerő szorítású kapocs Javasolt érvéghüvelyhossz csavaros kapocs Potenciálmentes érintkező csatlakozási adatai Terheléskapcsolás *) Potenciálmentes érintkező csatlakozási adatai Kisjelkapcsolás *) A külső tesztérintkező csatlakozási adatai Védelem IP 67 Túlfeszültség kategória (IEC ) VAC ±10% (50 60 Hz) / VDC ±10% vagy VAC ±10% (50 60 Hz) / VDC ±10% P = 0, VA (W) Ø 5,0 10 mm (0,20 0,39 ) 0,75...1,5 mm² (AWG ) 0,75...2,5 mm² (AWG ) 0,75...1,5 mm² (AWG ) 0,75...1,5 mm² (AWG ) ~ 30 mm (~ 1.18") ~ 90 mm (~ 3.54") ~ 8 mm (~ 0.31 inch) ~ 6 mm (~ 0.24 inch) AC: max. 250V / 1A DC: max. 30V / 1A min. 5 VDC / 10 ma a berendezésen 5 VDC; kapcsolóáram 0,5 ma II VAC = V alternating current (váltófeszültség) VDC = V direct current (egyenfeszültség) *) a terheléskapcsolás azt eredményezi, hogy az érintkező tulajdonságai a kisjelek kapcsolását többé nem teszik lehetővé. 8 BEKOMAT 33U / 33U CO

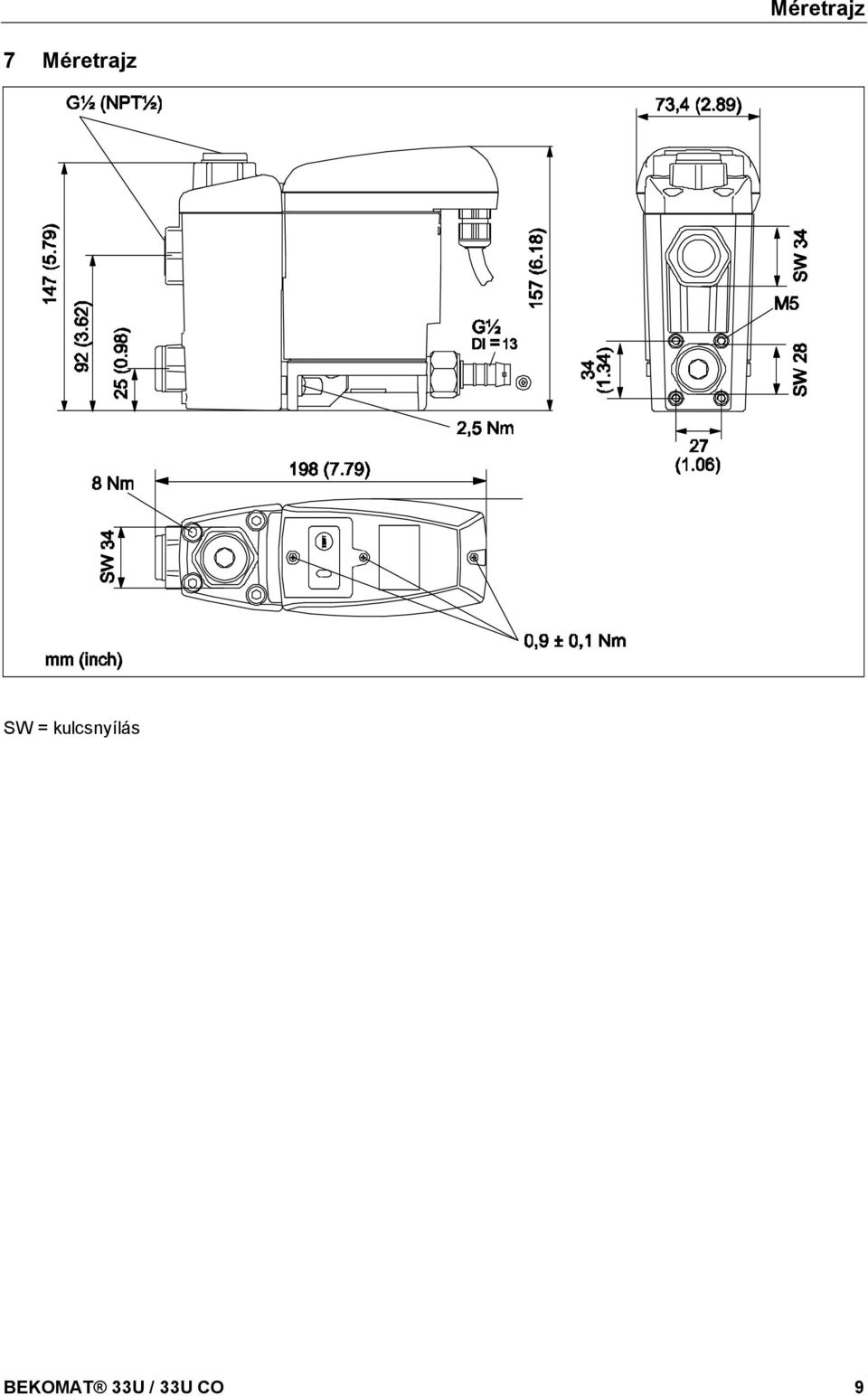

9 Pos: 33 /Beko Technische Dok ument at ion/techn ische Dat en/masszeic 0\mod_ Pos: 34 /Beko Technische Dok ument at ion/techn ische Dat en/masszeic hnung Ergänz ung 1\mod_ _ Pos: 35 / Seit enumbruch - - mod_ _ Méretrajz Pos: 32 /Beko Technische Dok ument at ion/überschrif t en/1maßzeic 0\mod_ Méretrajz SW = kulcsnyílás BEKOMAT 33U / 33U CO 9

10 Pos: 37 /Beko Technische Dok um ent at ion/kl im azonen/k lim azon en 0\m od_ _ Pos: 38 / Seit enumbruch - - mod_ _ Klímazóna és teljesítményadatok Pos: 36 /Beko Technische Dok ument at ion/überschrif t en/1/klimaz onen und Leistung sdat 0\mod_ _ Klímazóna és teljesítményadatok Klímazóna Max. kompresszorteljesítmény m³/perc Max. szárító teljesítmény m³/perc Max. szűrőteljesítmény m³/perc zöld kék piros A megadott teljesítményadatok mérsékelt éghajlatra vonatkoznak, ide tartozik Európa, Dél-Kelet-Ázsia nagy része, Észak- és Dél-Afrika, Észak- és Dél-Amerika részei (Klímazóna: kék). Száraz és/vagy hűvös éghajlatra (Klímazóna: zöld) a következő tényező érvényes: Kék" klímazóna teljesítménye kb. x 1,2. Meleg és/vagy nedves éghajlatra (trópusok; klímazóna: piros) a következő tényező érvényes: Kék" klímazóna teljesítménye kb. x 0,7. 10 BEKOMAT 33U / 33U CO

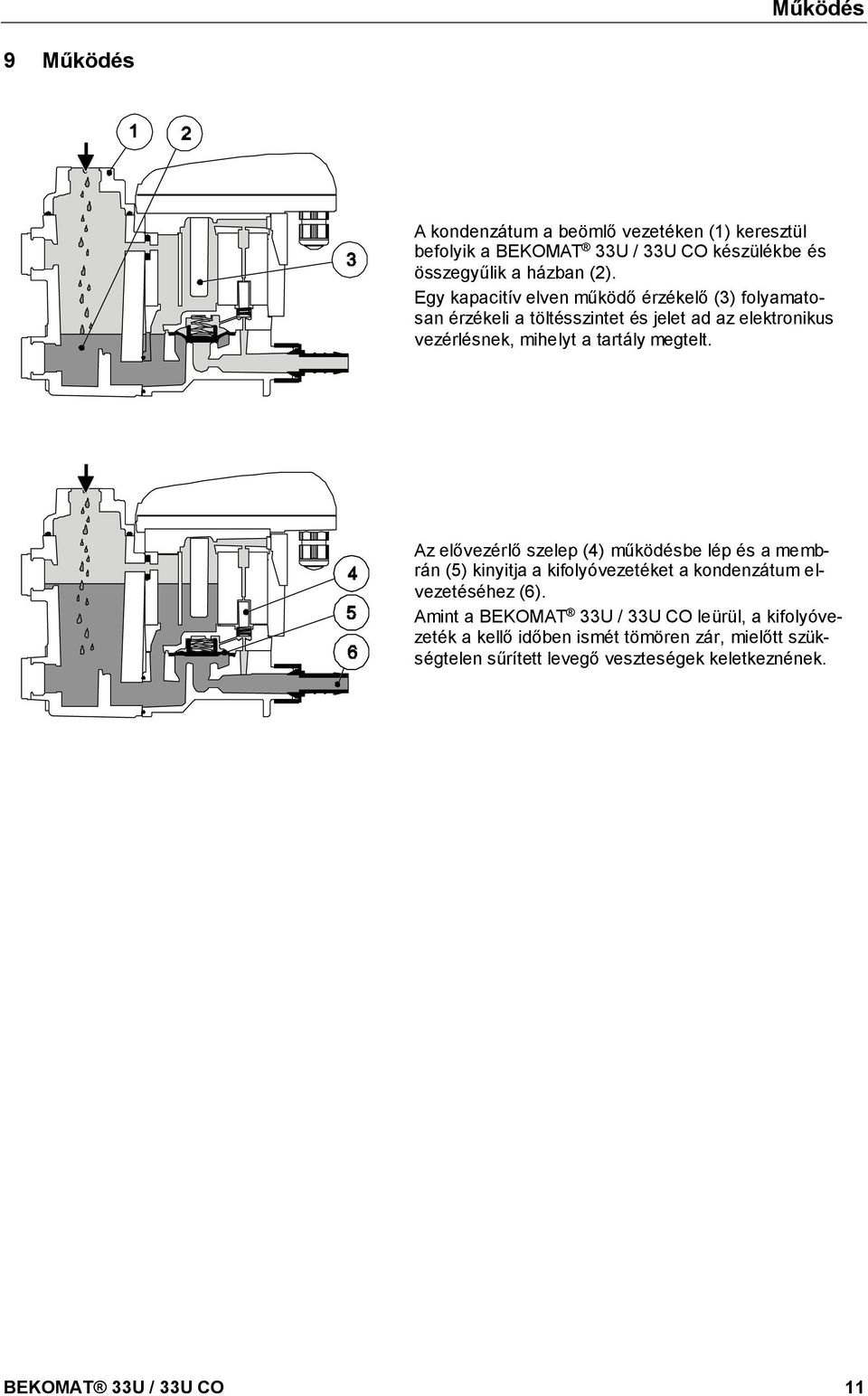

11 Pos: 40 / Beko Technische Dok um ent at ion/ Funkt ion/ B EKO M AT/ BM Abl eit f unkt 0\ m od_ _ Pos: 41 /Beko Technische Dok um ent at ion/funkt ion/b EKO M AT/BM 32U/33 U LED-Tast er -Funkt io 4\m od_ _ Működés Pos: 39 /Beko Technische Dok ument at ion/überschrif t 0\mod_ Működés A kondenzátum a beömlő vezetéken (1) keresztül befolyik a BEKOMAT 33U / 33U CO készülékbe és összegyűlik a házban (2). Egy kapacitív elven működő érzékelő (3) folyamatosan érzékeli a töltésszintet és jelet ad az elektronikus vezérlésnek, mihelyt a tartály megtelt. Az elővezérlő szelep (4) működésbe lép és a membrán (5) kinyitja a kifolyóvezetéket a kondenzátum elvezetéséhez (6). Amint a BEKOMAT 33U / 33U CO leürül, a kifolyóvezeték a kellő időben ismét tömören zár, mielőtt szükségtelen sűrített levegő veszteségek keletkeznének. BEKOMAT 33U / 33U CO 11

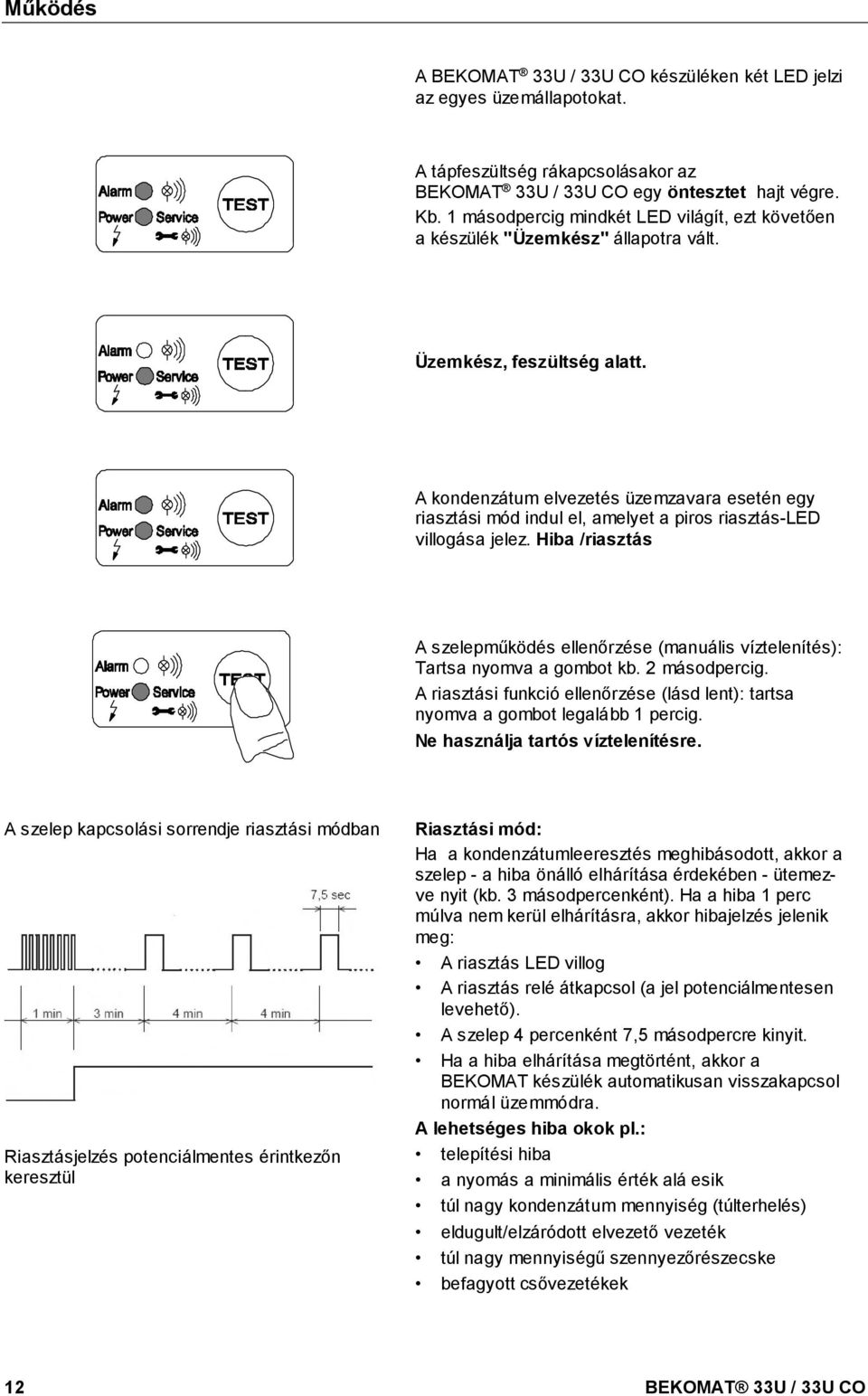

12 Pos: 42 /Beko Technische Dok um ent at ion/funkt ion/b EKO M AT/BM -Al ar m m odus (nicht Var 0\m od_ Pos: 43 /Beko Technische Dok um ent at ion/funkt ion/b EKO M AT/BM 31U/32 U/33U+ Var io Ab l. -War t ungsmeldg. akt iv (nicht 32U FM K + I F) War t ungsint er 5\m od_ _ Működés A BEKOMAT 33U / 33U CO készüléken két LED jelzi az egyes üzemállapotokat. A tápfeszültség rákapcsolásakor az BEKOMAT 33U / 33U CO egy öntesztet hajt végre. Kb. 1 másodpercig mindkét LED világít, ezt követően a készülék "Üzemkész" állapotra vált. Üzemkész, feszültség alatt. A kondenzátum elvezetés üzemzavara esetén egy riasztási mód indul el, amelyet a piros riasztás-led villogása jelez. Hiba /riasztás A szelepműködés ellenőrzése (manuális víztelenítés): Tartsa nyomva a gombot kb. 2 másodpercig. A riasztási funkció ellenőrzése (lásd lent): tartsa nyomva a gombot legalább 1 percig. Ne használja tartós víztelenítésre. A szelep kapcsolási sorrendje riasztási módban Riasztásjelzés potenciálmentes érintkezőn keresztül Riasztási mód: Ha a kondenzátumleeresztés meghibásodott, akkor a szelep - a hiba önálló elhárítása érdekében - ütemezve nyit (kb. 3 másodpercenként). Ha a hiba 1 perc múlva nem kerül elhárításra, akkor hibajelzés jelenik meg: A riasztás LED villog A riasztás relé átkapcsol (a jel potenciálmentesen levehető). A szelep 4 percenként 7,5 másodpercre kinyit. Ha a hiba elhárítása megtörtént, akkor a BEKOMAT készülék automatikusan visszakapcsol normál üzemmódra. A lehetséges hiba okok pl.: telepítési hiba a nyomás a minimális érték alá esik túl nagy kondenzátum mennyiség (túlterhelés) eldugult/elzáródott elvezető vezeték túl nagy mennyiségű szennyezőrészecske befagyott csővezetékek 12 BEKOMAT 33U / 33U CO

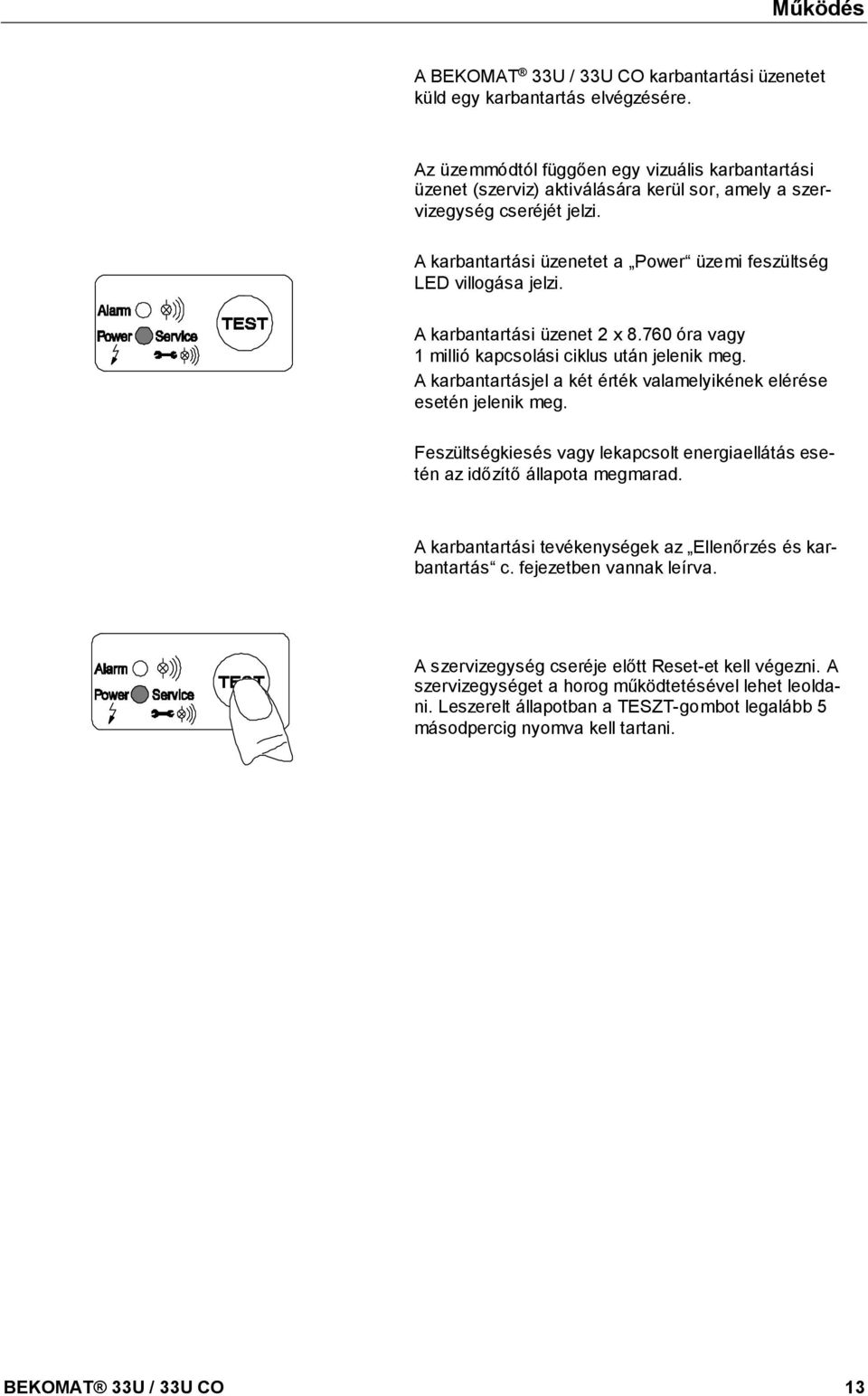

13 Pos: 44 / Seit enumbruch - - mod_ _ Működés A BEKOMAT 33U / 33U CO karbantartási üzenetet küld egy karbantartás elvégzésére. Az üzemmódtól függően egy vizuális karbantartási üzenet (szerviz) aktiválására kerül sor, amely a szervizegység cseréjét jelzi. A karbantartási üzenetet a Power üzemi feszültség LED villogása jelzi. A karbantartási üzenet 2 x óra vagy 1 millió kapcsolási ciklus után jelenik meg. A karbantartásjel a két érték valamelyikének elérése esetén jelenik meg. Feszültségkiesés vagy lekapcsolt energiaellátás esetén az időzítő állapota megmarad. A karbantartási tevékenységek az Ellenőrzés és karbantartás c. fejezetben vannak leírva. A szervizegység cseréje előtt Reset-et kell végezni. A szervizegységet a horog működtetésével lehet leoldani. Leszerelt állapotban a TESZT-gombot legalább 5 másodpercig nyomva kell tartani. BEKOMAT 33U / 33U CO 13

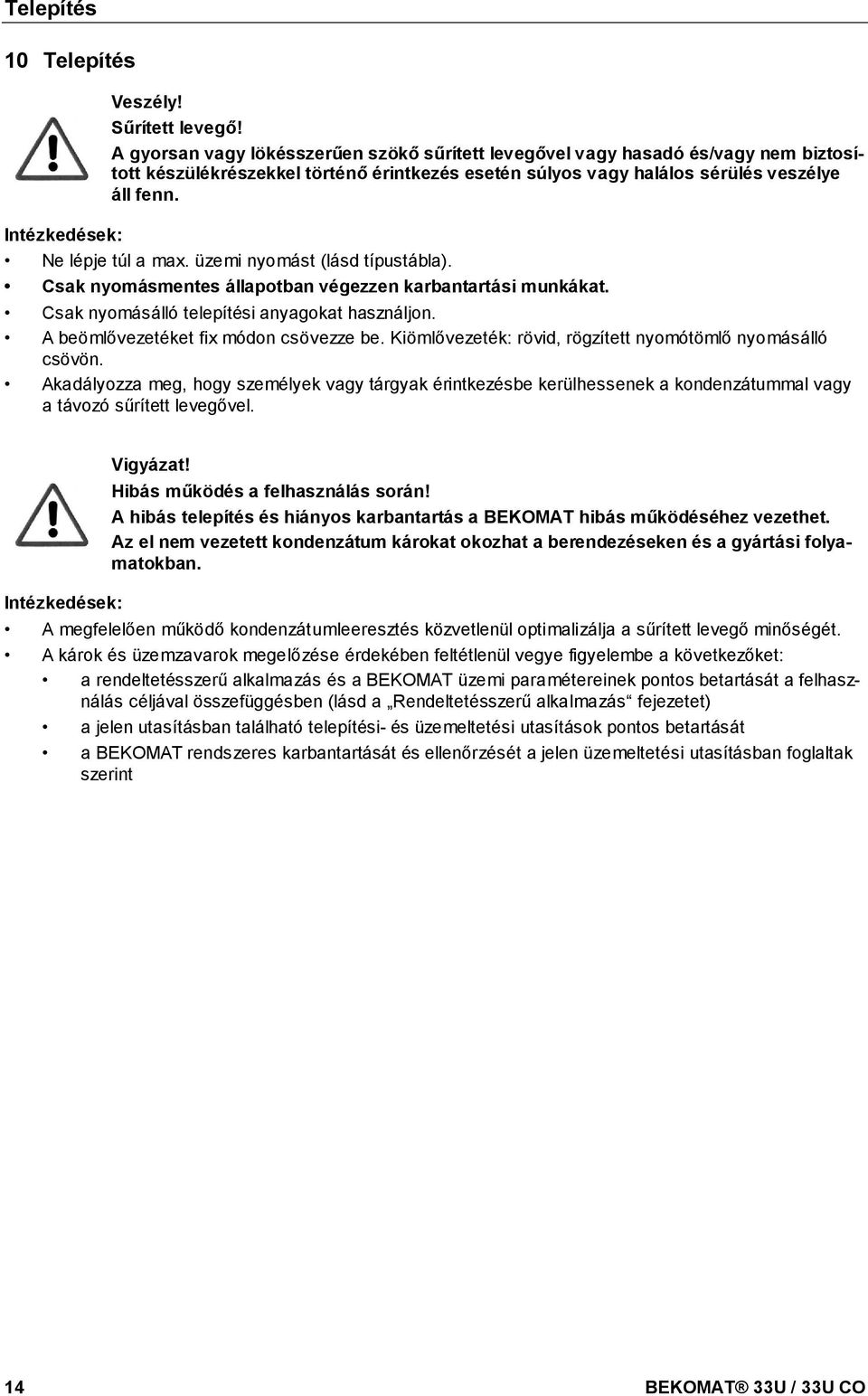

14 Pos: 46 /Beko Technische Dok ument at ion/sich erheit /Gef ahr Druckluf 0\mod_ Pos: 47 /Beko Technische Dok ument at ion/sich erheit /Maßnahmen Druckl uf t 0\mod_ _ Pos: 48 /Beko Technische Dok ument at ion/sich erheit /Vorsicht Fehlf unkti 0\mod_ _ Pos: 49 /Beko Technische Dok ument at ion/sich erheit /Maßnahmen Feh lf unktionen 0\mod_ _ r Telepítés Pos: 45 /Beko Technische Dok ument at ion/überschrif t en/1/i nstalat 0\mod_ Telepítés Veszély! Sűrített levegő! A gyorsan vagy lökésszerűen szökő sűrített levegővel vagy hasadó és/vagy nem biztosított készülékrészekkel történő érintkezés esetén súlyos vagy halálos sérülés veszélye áll fenn. Intézkedések: Ne lépje túl a max. üzemi nyomást (lásd típustábla). Csak nyomásmentes állapotban végezzen karbantartási munkákat. Csak nyomásálló telepítési anyagokat használjon. A beömlővezetéket fix módon csövezze be. Kiömlővezeték: rövid, rögzített nyomótömlő nyomásálló csövön. Akadályozza meg, hogy személyek vagy tárgyak érintkezésbe kerülhessenek a kondenzátummal vagy a távozó sűrített levegővel. Intézkedések: Vigyázat! Hibás működés a felhasználás során! A hibás telepítés és hiányos karbantartás a BEKOMAT hibás működéséhez vezethet. Az el nem vezetett kondenzátum károkat okozhat a berendezéseken és a gyártási folyamatokban. A megfelelően működő kondenzátumleeresztés közvetlenül optimalizálja a sűrített levegő minőségét. A károk és üzemzavarok megelőzése érdekében feltétlenül vegye figyelembe a következőket: a rendeltetésszerű alkalmazás és a BEKOMAT üzemi paramétereinek pontos betartását a felhasználás céljával összefüggésben (lásd a Rendeltetésszerű alkalmazás fejezetet) a jelen utasításban található telepítési- és üzemeltetési utasítások pontos betartását a BEKOMAT rendszeres karbantartását és ellenőrzését a jelen üzemeltetési utasításban foglaltak szerint 14 BEKOMAT 33U / 33U CO

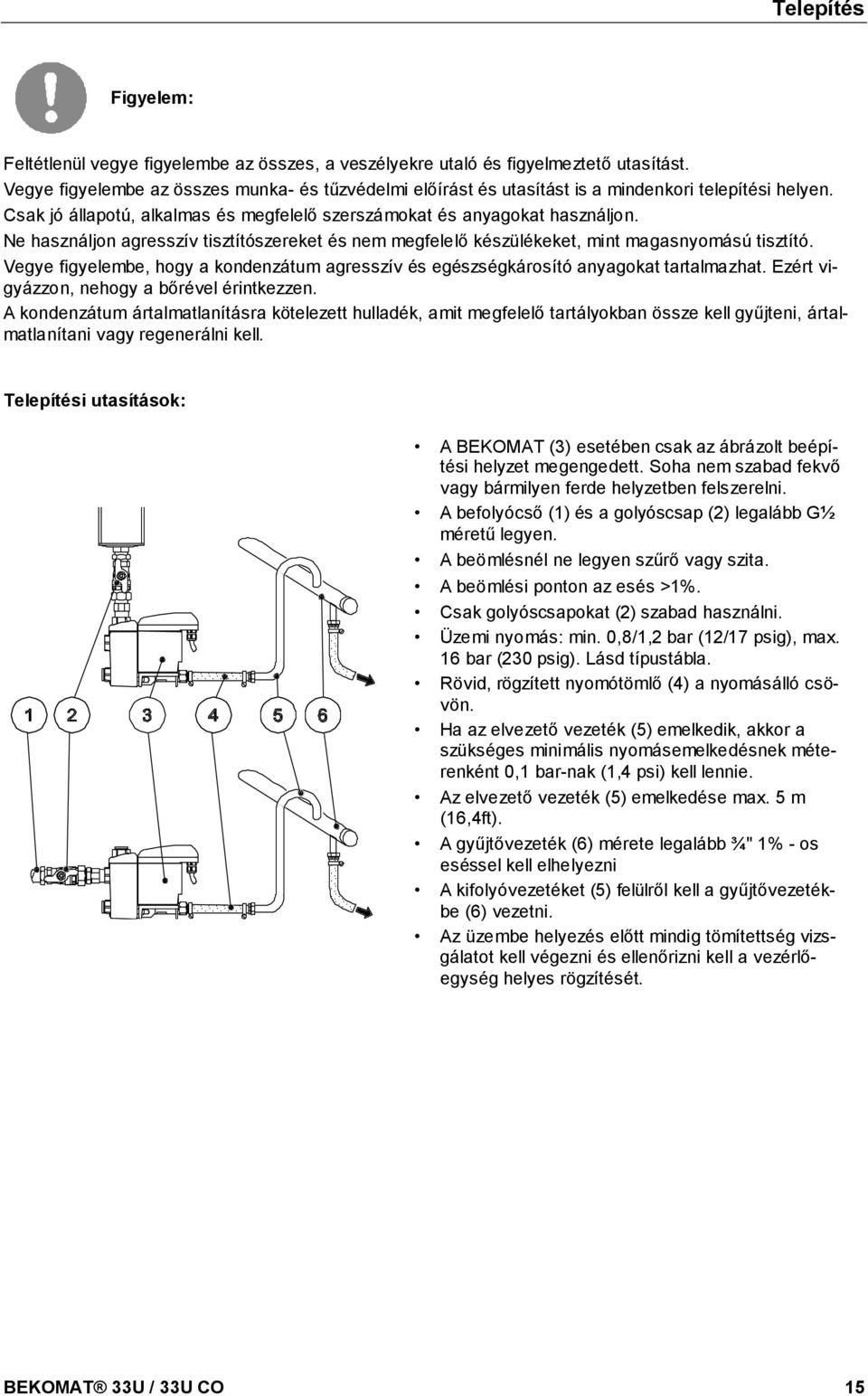

15 Pos: 50 / Beko Technische Dok ument at ion/ Sich erheit / Hin wei s Vorschrif t en Werkzeug Rein igung Kon densat Ent 0\ mod_ _ Pos: 51 /Beko Technische Dok um ent at ion/i nst alat ion/b EKO M AT/BM 31/32/33+U+ AU (nicht Var io) I nst alat i onshi nwe 0\m od_ _ Telepítés Figyelem: Feltétlenül vegye figyelembe az összes, a veszélyekre utaló és figyelmeztető utasítást. Vegye figyelembe az összes munka- és tűzvédelmi előírást és utasítást is a mindenkori telepítési helyen. Csak jó állapotú, alkalmas és megfelelő szerszámokat és anyagokat használjon. Ne használjon agresszív tisztítószereket és nem megfelelő készülékeket, mint magasnyomású tisztító. Vegye figyelembe, hogy a kondenzátum agresszív és egészségkárosító anyagokat tartalmazhat. Ezért vigyázzon, nehogy a bőrével érintkezzen. A kondenzátum ártalmatlanításra kötelezett hulladék, amit megfelelő tartályokban össze kell gyűjteni, ártalmatlanítani vagy regenerálni kell. Telepítési utasítások: A BEKOMAT (3) esetében csak az ábrázolt beépítési helyzet megengedett. Soha nem szabad fekvő vagy bármilyen ferde helyzetben felszerelni. A befolyócső (1) és a golyóscsap (2) legalább G½ méretű legyen. A beömlésnél ne legyen szűrő vagy szita. A beömlési ponton az esés >1%. Csak golyóscsapokat (2) szabad használni. Üzemi nyomás: min. 0,8/1,2 bar (12/17 psig), max. 16 bar (230 psig). Lásd típustábla. Rövid, rögzített nyomótömlő (4) a nyomásálló csövön. Ha az elvezető vezeték (5) emelkedik, akkor a szükséges minimális nyomásemelkedésnek méterenként 0,1 bar-nak (1,4 psi) kell lennie. Az elvezető vezeték (5) emelkedése max. 5 m (16,4ft). A gyűjtővezeték (6) mérete legalább ¾" 1% - os eséssel kell elhelyezni A kifolyóvezetéket (5) felülről kell a gyűjtővezetékbe (6) vezetni. Az üzembe helyezés előtt mindig tömítettség vizsgálatot kell végezni és ellenőrizni kell a vezérlőegység helyes rögzítését. BEKOMAT 33U / 33U CO 15

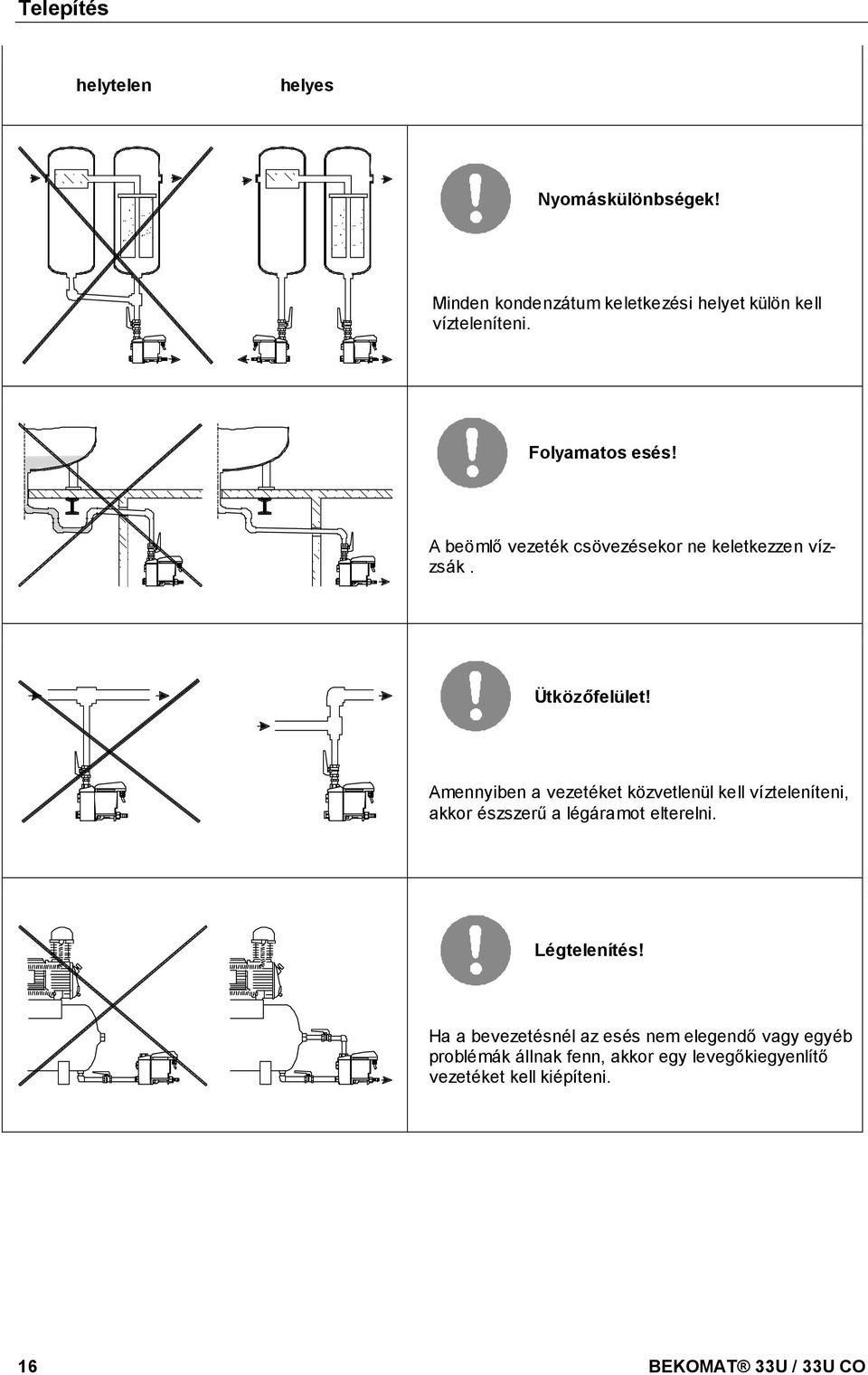

16 Pos: 52 / Seit enumbruch - - mod_ _ Telepítés helytelen helyes Nyomáskülönbségek! Minden kondenzátum keletkezési helyet külön kell vízteleníteni. Folyamatos esés! A beömlő vezeték csövezésekor ne keletkezzen vízzsák. Ütközőfelület! Amennyiben a vezetéket közvetlenül kell vízteleníteni, akkor észszerű a légáramot elterelni. Légtelenítés! Ha a bevezetésnél az esés nem elegendő vagy egyéb problémák állnak fenn, akkor egy levegőkiegyenlítő vezetéket kell kiépíteni. 16 BEKOMAT 33U / 33U CO

17 Pos: 54 /Beko Technische Dok ument at ion/sich erheit /Gef ahr Net zspannung 1 0\mod_ Pos: 55 /Beko Technische Dok ument at ion/sich erheit /Maßnahmen Net zspann ung BM 31U/32U/33 7\mod_ _ Pos: 56 /Beko Technische Dok um ent at ion/i nst alat ion/b EKO M AT/E lekt r I nst alat ion H inwe ise BM 32 U/33U al 4\m od_ Villamos telepítés Pos: 53 /Beko Technische Dok ument at ion/überschrif t en/1/elektrische I nstalat 0\mod_ _ Villamos telepítés Veszély! Hálózati feszültség! A hálózati feszültség alatt álló, szigetelés nélküli alkatrészekkel való érintkezés következtében súlyos vagy halálos sérüléssel járó áramütés veszélye áll fenn. Intézkedések: A villamos telepítés során tartsa be az összes érvényben lévő előírást (pl. VDE 0100 / IEC 60364). Ha nyitva van a vezérlőegység, akkor a karbantartási- és telepítési munkákat csak feszültségmentes állapotban végezze. A kiszerelt vezérlőegység nem rendelkezik IP-védelemmel. Az összes villamos munkát csak arra jogosult szakember végezheti el. Figyelem: Az elektromos energiaellátás csatlakoztatása: 1. Olvassa le a megengedett hálózati feszültséget a típustábláról és feltétlenül tartsa be. 2. A tápfeszültséghez a közelben egy jól hozzáférhető leválasztó berendezést kell felszerelni (pl. hálózati csatlakozó vagy kapcsoló), amely az összes áramvezető vezetéket leválasztja. 3. Kisfeszültségű ellátás esetén (< 50 VAC / < 75 VDC) csak megbízható leválasztással rendelkező, működtető kisfeszültséget alkalmazzon. 4. Végezze el a szerelési munkákat a VDE 0100 / IEC szerint. 5. Figyeljen a kapocskiosztásra. 6. Ne végezze a szerelést feszültség alatt. 7. Lazítsa meg a csavarokat (1) és vegye le a fedél felső részét (2). 8. Lazítsa meg a kábelcsavarzatot (3), távolítsa el a tömítődugókat (ha vannak) és vezesse be a kábelt (4) a feszültségellátáshoz. 9. Csatlakoztassa a kábelt (4) az X1 (1.1, 1.2) (5) kapcsokra. 10. A kábelt az ábrának megfelelően kell lefektetni (lásd még a Kapocskiosztást a következő szövegben). 11.A kábelcsavarzatot (3) finoman húzza meg, hogy tömítsen. 12. Tegye fel a burkolat felső részét (2) és húzza meg kézzel a csavarokat (1). BEKOMAT 33U / 33U CO 17

18 Pos: 57 /Beko Technische Dok um ent at ion/i nst alat ion/b EKO M AT/K lem m enbele gung BM 32U/33 4\m od_ _ Villamos telepítés A potenciálmentes érintkező és a külső teszt csatlakoztatása: 1. A megfelelő kábel kiválasztása. 2. A X2-re és X3-ra történő csatlakoztatás az oldalt található ábra szerint történik. 3. A szerelés lépései megegyeznek az elektromos energiaellátás csatlakoztatásának lépéseivel. 4. Ha a potenciálmentes érintkező veszélyes érintési feszültségeket vezet, akkor a fent leírtaknak megfelelően itt is egy leválasztóberendezés alkalmazása szükséges. 5. A potenciálmentes érintkezők alkalmazása és a külső teszt csatlakoztatása esetén ügyelni kell a részegység további alkatrészeivel szembeni megfelelő távolságra, valamint az EN szerinti megfelelő szigetelésre. 6. Amennyiben a potenciálmentes érintkező és a külső teszt csatlakoztatásához egy többeres, közös vezeték kerül alkalmazásra, akkor ennek a vezetéknek a méretezési adatait tekintve meg kell felelni az előforduló legmagasabb feszültségnek és az előirányzott hőmérséklettartománynak. Hálózati feszültség kapocskiosztás (üzemi feszültség) X 1 X 2 X 3 Feszültségellátás L = külső vezeték N = semleges vezeték L/+ X 1.1 L/+ X 1.2 N/- N/- NO CO NC IN1 GND fázis semleges alaphelyz. nyitva szokásos alaphelyz. zárva külső teszt (IN1) GND Kisfeszültség kapocskiosztás (üzemi feszültség) X 1 X 2 X 3 Feszültségellátás L/+ X 1.1 L/+ X 1.2 N/- N/- NO CO NC IN1 GND power power alaphelyz. nyitva szokásos alaphelyz. zárva külső teszt (IN1) GND 18 BEKOMAT 33U / 33U CO

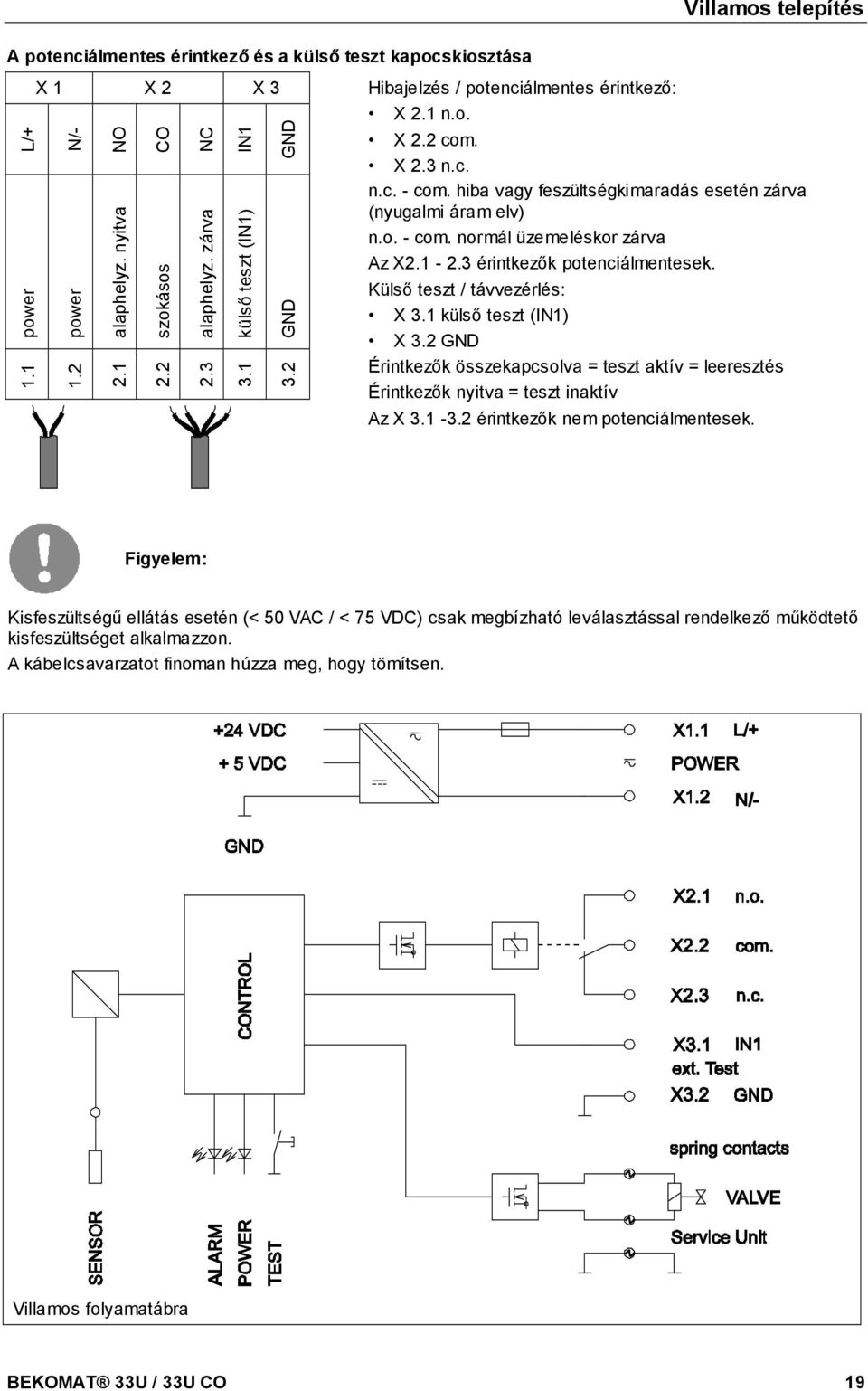

19 Pos: 58 /Beko Technische Dok um ent at ion/i nst alat ion/b EKO M AT/E-Sch em 0\m od_ _ Pos: 59 / Seit enumbruch - - mod_ _ Villamos telepítés A potenciálmentes érintkező és a külső teszt kapocskiosztása L/+ power 1.1 X 1 X 2 X 3 Hibajelzés / potenciálmentes érintkező: X 2.1 n.o. N/- power 1.2 NO alaphelyz. nyitva 2.1 CO szokásos 2.2 NC alaphelyz. zárva 2.3 IN1 külső teszt (IN1) 3.1 GND GND 3.2 X 2.2 com. X 2.3 n.c. n.c. - com. hiba vagy feszültségkimaradás esetén zárva (nyugalmi áram elv) n.o. - com. normál üzemeléskor zárva Az X érintkezők potenciálmentesek. Külső teszt / távvezérlés: X 3.1 külső teszt (IN1) X 3.2 GND Érintkezők összekapcsolva = teszt aktív = leeresztés Érintkezők nyitva = teszt inaktív Az X érintkezők nem potenciálmentesek. Figyelem: Kisfeszültségű ellátás esetén (< 50 VAC / < 75 VDC) csak megbízható leválasztással rendelkező működtető kisfeszültséget alkalmazzon. A kábelcsavarzatot finoman húzza meg, hogy tömítsen. Villamos folyamatábra BEKOMAT 33U / 33U CO 19

20 Pos: 61 /Beko Technische Dok ument at ion/sich erheit /Gef ahr Druckluf 0\mod_ Pos: 62 /Beko Technische Dok ument at ion/sich erheit /Maßnahmen Druckl uf t 0\mod_ _ Pos: 63 /Beko Technische Dok ument at ion/sich erheit /Gef ahr Net zspannung 1 0\mod_ Pos: 64 /Beko Technische Dok um ent at ion/sich er heit /M aßnahm en Net zspann ung BM 31U/32U/33 7\m od_ _ Pos: 65 /Beko Technische Dok ument at ion/sich erheit /Vorsicht Fehlf unkti 0\mod_ _ Pos: 66 /Beko Technische Dok ument at ion/sich erheit /Maßnahmen Feh lf unktionen 0\mod_ _ r Pos: 67 / Seit enumbruch - - mod_ _ Ellenőrzés és karbantartás Pos: 60 /Beko Technische Dok ument at ion/überschrif t en/1/kont role und Wart 0\mod_ _ Ellenőrzés és karbantartás Veszély! Sűrített levegő! A gyorsan vagy lökésszerűen szökő sűrített levegővel vagy hasadó és/vagy nem biztosított készülékrészekkel történő érintkezés esetén súlyos vagy halálos sérülés veszélye áll fenn. Intézkedések: Ne lépje túl a max. üzemi nyomást (lásd típustábla). Csak nyomásmentes állapotban végezzen karbantartási munkákat. Csak nyomásálló telepítési anyagokat használjon. A beömlővezetéket fix módon csövezze be. Kiömlővezeték: rövid, rögzített nyomótömlő nyomásálló csövön. Akadályozza meg, hogy személyek vagy tárgyak érintkezésbe kerülhessenek a kondenzátummal vagy a távozó sűrített levegővel. Intézkedések: Veszély! Hálózati feszültség! A hálózati feszültség alatt álló, szigetelés nélküli alkatrészekkel való érintkezés következtében súlyos vagy halálos sérüléssel járó áramütés veszélye áll fenn. A villamos telepítés során tartsa be az összes érvényben lévő előírást (pl. VDE 0100 / IEC 60364). Ha nyitva van a vezérlőegység, akkor a karbantartási- és telepítési munkákat csak feszültségmentes állapotban végezze. A kiszerelt vezérlőegység nem rendelkezik IP-védelemmel. Az összes villamos munkát csak arra jogosult szakember végezheti el. Vigyázat! Hibás működés a felhasználás során! A hibás telepítés és hiányos karbantartás a BEKOMAT hibás működéséhez vezethet. Az el nem vezetett kondenzátum károkat okozhat a berendezéseken és a gyártási folyamatokban. Intézkedések: A megfelelően működő kondenzátumleeresztés közvetlenül optimalizálja a sűrített levegő minőségét. A károk és üzemzavarok megelőzése érdekében feltétlenül vegye figyelembe a következőket: a rendeltetésszerű alkalmazás és a BEKOMAT üzemi paramétereinek pontos betartását a felhasználás céljával összefüggésben (lásd a Rendeltetésszerű alkalmazás fejezetet) a jelen utasításban található telepítési- és üzemeltetési utasítások pontos betartását a BEKOMAT rendszeres karbantartását és ellenőrzését a jelen üzemeltetési utasításban foglaltak szerint 20 BEKOMAT 33U / 33U CO

21 Pos: 68 / Beko Technische Dok ument at ion/ Sich erheit / Hin wei s Vorschrif t en Werkzeug Rein igung Kon densat Ent 0\ mod_ _ Pos: 69 /Beko Technische Dok ument at ion/wart ung/bekomat/wart ung BM 33U (nicht Vario+I F) 6\mod_ Ellenőrzés és karbantartás Figyelem: Feltétlenül vegye figyelembe az összes, a veszélyekre utaló és figyelmeztető utasítást. Vegye figyelembe az összes munka- és tűzvédelmi előírást és utasítást is a mindenkori telepítési helyen. Csak jó állapotú, alkalmas és megfelelő szerszámokat és anyagokat használjon. Ne használjon agresszív tisztítószereket és nem megfelelő készülékeket, mint magasnyomású tisztító. Vegye figyelembe, hogy a kondenzátum agresszív és egészségkárosító anyagokat tartalmazhat. Ezért vigyázzon, nehogy a bőrével érintkezzen. A kondenzátum ártalmatlanításra kötelezett hulladék, amit megfelelő tartályokban össze kell gyűjteni, ártalmatlanítani vagy regenerálni kell. Karbantartási ajánlás: 2 x 8760 üzemóra vagy 1 millió kapcsolás után karbantartási üzenet generálódik. A zöld Power-LED villog. Ezután vagy legkésőbb két év után (2 x 8760 üzemóra) a szervizegységet (5) ki kell cserélni. 1. A szervizegység cseréje előtt Reset-et kell végezni. A szervizegységet a horog működtetésével lehet leoldani. Leszerelt állapotban a LED alatt található TESZT-gombot legalább 5 másodpercig nyomva kell tartani. Legkésőbb kétévente javasoljuk, hogy végezze le a kondenzgyűjtőtartály tisztítását a karbantartással együtt: 2. Vegye le a szervizegységet (1) a horog (23) megnyomásával 3. Válassza le a BEKOMAT 33U / 33U CO-t a kiömlésről 4. Szerelje le a BEKOMAT 33U / 33U CO-t a beömlés csövezéséről 5. Lazítsa meg mindkét M6 szerelőcsavart (22) és óvatosan meghúzva és megemelve vegye le a szervizegységet (9) 6. Távolítsa el a formatervezett burkolatot (11) csavarhúzóval 7. Oldja ki a négy fedélcsavart (16) és vegye le a fedelet (17) 8. Tisztítsa meg a kondenzgyűjtő tartályt (19) BEKOMAT 33U / 33U CO 21

22 Ellenőrzés és karbantartás Das Bild kann zurzeit nicht angezeigt werden. 9. Tegyen be új O-gyűrűt (18) (Tömítéskészlet) a fedélbe a vázlat szerint 10.Tisztítsa meg a fedél tömítőfelületeit 11.Tegye fel a fedelet (17) az új O-gyűrűvel és óvatosan húzza meg keresztben a 4 fedélcsavart (16) (8 Nm) 22 BEKOMAT 33U / 33U CO

23 Ellenőrzés és karbantartás 12.Tisztítsa meg a kondenzgyűjtő tartályt (19) tömítőfelületeit ( ) BEKOMAT 33U / 33U CO 23

24 Ellenőrzés és karbantartás Ellenőrizze, hogy a szervizegység (9) illeszkedik-e a vezérlőegységre (1) (típusjelzés és az akasztóhorog színe) 14.Ellenőrizze az O-gyűrűket az új szervizegységen (12, 13) 15.Szerelje fel a formatervezett burkolatot (11) 16.Szerelje rá a szervizegységet a formatervezett burkolattal a kondenzgyűjtő tartályra (19) és húzza meg mindkét szerelőcsavart (22) (2,5 Nm) 17.A BEKOMAT szerelése a beömlés csövezésére és a kiömlésére a leszereléssel fordított sorrendben történik BEKOMAT 33U / 33U CO

25 Pos: 70 / Seit enumbruch - - mod_ _ Ellenőrzés és karbantartás A vezérlőegység felszerelése a BEKOMAT-re: 1. Ellenőrizze, hogy a szervizegység (9) illeszkedik-e a vezérlőegységre (1) (típusjelzés és az akasztóhorog színe) 2. Ellenőrizze, hogy a tömítőlapok (8) az érintkező rugókkal együtt (28) tiszták, szárazak és mentesek az idegen testektől. 3. Vezesse be az érzékelőt (5) a szervizegységbe (9). 4. Akassza be a vezérlőegység (1) horgát (29) a szervizegységbe (9). 5. Nyomja össze a vezérlőegységet (1) a szervizegységgel (9) és pattintsa be azt Üzembe helyezés karbantartás után: Üzembe helyezés előtt mindig végezze el: A csatlakozócsavarzat, a kondenzgyűjtőtartály és kondenzgyűjtőtartály és a szervizegység tömítettségének ellenőrzése Az elektromos csatlakozások ellenőrzése A vezérlőegység helyes rögzítésének ellenőrzése BEKOMAT 33U / 33U CO 25

26 Pos: 72 /Beko Technische Dok um ent at ion/fehl er suche/be KO M AT/Fehler suc he BM 32U/32U V/32U FM (K) /33U/33U 4\m od_ _ Pos: 73 / Seit enumbruch - - mod_ _ Hibakeresés és hibaelhárítás Pos: 71 /Beko Technische Dok ument at ion/überschrif t en/1/fehlersuch e und Fehlerbe 0\mod_ Hibakeresés és hibaelhárítás Hibajelenség Lehetséges okok Intézkedések Egyik LED sem világít Minden LED folyamatosan világít A teszt gomb meg van nyomva, de nincs kondenzátum-leeresztés Csak akkor van kondenzátum-leeresztés, ha a tesztgomb meg van nyomva Nincs feszültségellátás A panel meghibásodott Hiba a programindításnál A panel meghibásodott A beömlő- és/vagy elvezető vezeték elzáródott vagy eldugult Kopás A panel meghibásodott A szervizegység meghibásodott A nyomás nem éri el a minimális értéket A nyomás meghaladja a maximális értéket A beömlő vezeték esése nem megfelelő A keresztmetszet túl kicsi Túl nagy kondenzátum mennyiség (áradás) A szervizegység nagyon nagy mértékben elszennyeződött A szervizegység meghibásodott vagy elszennyeződött Ellenőrizze a típustáblán feltüntetett feszültséget Ellenőrizze a csatlakozásokat és az üzemi feszültséget Ellenőrizze a panel lehetséges sérüléseit Válassza le a készüléket az üzemi feszültségről és kapcsolja be újra legalább 5 másodperc várakozást követően. Ellenőrizze a panel lehetséges sérüléseit Ellenőrizze a beömlő- és elvezető vezetékeket Ellenőrizze, hogy a szelep hallhatóan nyit-e (nyomja meg többször a teszt gombot > 2 s időre) Ellenőrizze a panel lehetséges sérüléseit Ellenőrizze az üzemi nyomást A beömlő vezetéket megfelelő eséssel alakítsa ki Cserélje ki a szervizegységet Cserélje ki a szervizegységet A készülék folyamatosan lefúj 26 BEKOMAT 33U / 33U CO

27 Pos: 75 /Beko Technische Dok ument at ion/baut ei le und Kompone nt en/bekomat/ba ut eile BM 33 U (nicht 4\mod_ Pos: 76 / Seit enumbruch - - mod_ _ Alkatrészek és komponensek Pos: 74 /Beko Technische Dok ument at ion/überschrif t en/1/baut eil e und Komponent 0\mod_ Alkatrészek és komponensek 1 Csavar 3,5 x 10 2 Burkolat felső része 3 Alakos tömítés 4 Panel 5 Érzékelő 6 Burkolat alsó része 7 Kábelátvezetés 8 Tömítőlap 9 Szervizegység 10 Tömlőcsonk 11 Formatervezett burkolat 12 O-gyűrű 8 x 4 13 O-gyűrű 18,5 x 2 14 Zárócsavar 15 Lapos tömítés 16 Imbuszcsavar M6 x Fedél 18 O-gyűrű 48,9 x 2,62 19 Kondenzgyűjtőtartály 20 Lapos tömítés 21 Zárócsavar 22 Kereszthornyos csavar M6 x 16 BEKOMAT 33U / 33U CO 27

28 Pos: 78 / Beko Technische Dok um ent at ion/ Er sat zt eile Ver br auchsmat er ia lie n Zubehör / BE KO M AT/ Er sat zt eile BE KO M AT 33U 5\ m od_ _ Pos: 80 /Beko Technische Dok um ent at ion/er sat zt eile Ver br auchsmat er ia lie n Zubehör /BE KO M AT/Halt e winke l BM 33/ BM 0\m od_ Pos: 81 /Beko Technische Dok um ent at ion/er sat zt eile Ver br auchsmat er ia lie n Zubehör /BE KO M AT/Anschl uss-abl auf -Set BEKO M AT 13/33 (nicht Var 0\m od_ _ Javasolt pótalkatrészek Pos: 77 /Beko Technische Dok ument at ion/überschrif t en/1/empf ohlene Ersat zteil 0\mod_ _ Javasolt pótalkatrészek Szállítható pótalkatrész készletek Tartalom Rendelési sz. Szervizegység 8, 9, 12, CO szervizegység 8, 9, 12, Tömítéskészlet 3, 8, 12, 13, Formatervezett burkolat Pos: 79 /Beko Technische Dok ument at ion/überschrif t 0\mod_ _ Tartozék Szállítható tartozék készletek Tartalom Rendelési sz. Tartókönyök falra és padlóra 24 (tartókönyök) 25 (alátét) 26 (imbuszcsavar) BEKOMAT 33U / 33U CO

29 Pos: 82 / Seit enumbruch - - mod_ _ Tartozék Szállítható tartozék készletek Tartalom Rendelési sz. Csatlakozó készlet kézi leeresztéssel, beömlő szelep csavarzattal Csatlakozó készlet kézi leeresztéssel, szelepek a légvezetékhez és a beömléshez csavarozással Kiömlő készlet tömlővel és szerelési anyagokkal Golyóscsap G½ PN25 Golyóscsap G¼PN10 Szűkítőkarmantyú G½ - G¼ sr Közcsavar G¼ sr Golyócsap G½ PN25 Golyóscsap G¼ PN10 Szűkítőkarmantyú G½ - G¼ sr Közcsavar G¼ sr T-idom G½ sr nikkelezett Ellenanya Rp½ sr Tömlőidom 13,3x3,3x800 Tömlőcsonk 13-G½ sr kny 24 Tömlőbilincs 16-27/ BEKOMAT 33U / 33U CO 29

30 Pos: 84 /Beko Technische Dok um ent at ion/zer t if ikat e/er klär ungen/b EKO M AT 31 U-33U-EG -Konf or m 5\m od_ Pos: 85 / Seit enumbruch - - mod_ _ Megfelelőségi nyilatkozat Pos: 83 /Beko Technische Dok ument at ion/überschrif t en/1/konf ormit ät 0\mod_ _ Megfelelőségi nyilatkozat 30 BEKOMAT 33U / 33U CO

31 Pos: 86 /Beko Technische Dok ument at ion/zer t if ikat e/er klär ungen/b EKO MAT 31 U-33U-EG -Konf or mwor 5\mod_ Pos: 87 / Beko Technische Dok ument at ion/ Global e Text e/ Hin weis Üb erset zg. d. Orig. anleit 1\ mod_ _ Pos: 88 /Beko Technische Dok ument at ion/global e Text e/hin weis Origin alan leit 1\mod_ _ Pos: 89 /Beko Technische Dok ument at ion/global e Text e/vorbehalt skl 0\mod_ === Ende der List e f ür Text markei nhalt === Megfelelőségi nyilatkozat BEKO TECHNOLOGIES GMBH Neuss, NÉMETORSZÁG Tel: EK megfelelőségi nyilatkozat Ezennel kijelentjük, hogy az alább megnevezett termékek megfelelnek a vonatkozó irányelvek és műszaki szabványok követelményeinek. A nyilatkozat kizárólag csak az általunk történt forgalomba hozatalkori állapotukban vonatkozik a termékekre. A nem a gyártó által felszerelt és/vagy utólag végrehajtott módosítások nem kerülnek figyelembevételre. Termék megnevezés: Modellek: Feszültségváltozatok: Üzemi nyomástartomány: Termékleírás és működés: Kondenzátumleeresztő BEKOMAT 31U, 32U, 32UV, 33U, 33UV V AC ±10% (50 60 Hz) / VDC ±10% vagy V AC ±10% (50 60 Hz) / V DC ±10% 0,8 16 bar ( psi) vagy 1,2 16 bar (17 230psi) Kondenzátumleeresztő kondenzátumnak sűrített levegő hálózatban történő, elektronikus szintszabályzású leeresztéséhez. Kisfeszültségű készülékekre vonatkozó irányelv 2006/95/EK Alkalmazott harmonizált szabványok: EN :2010 CE-jelölés alkalmazási év: 13 A VAC és VDC üzemi feszültséggel működő készülékek nem tartoznak a kisfeszültségre vonatkozó irányelv hatálya alá. Az elektromágneses összeférhetőségre vonatkozó irányelv 2004/108/EK Alkalmazott harmonizált szabványok: EN :2006 EN 55011: A1: 2010, 1. csoport, B osztály RoHs irányelv 2011/65/EU Egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv előírásai teljesülnek. Neuss, BEKO TECHNOLOGIES GMBH Christian Riedel megbízásából Minőségbiztosítási vezető BEKOMAT 33U / 33U CO 31
