1 MAGYARORSZÁG GRAVITÁCIÓS LINEAMENSTÉRKÉPE 1: méretarányú országos gravitációs térképet először Szabó Zoltán készített 1978-ban, majd Szabó Zoltán és Sárhidai Attila 1984-ben ban Kovácsvölgyi Sándor és Stickel János újabb változatot szerkesztett belső használatra. Ezek a térképek ritkított adatrendszerből készültek, azaz nem használták fel az interpolálás során az összes magyarországi gravitációs mérési pontot, amit a rendelkezésre álló technikai eszközök akkori színvonala indokolt. A gravitációs adatbázis készültsége és a feldolgozási és megjelenítési kapacitásaink fejlődése, valamint Magyarország gravitációs lineamens térképe című OTKA téma finanszírozásának köszönhetően elkészült az 1: méretarányú Bouguer-anomália térkép új nyomdai változata. Ez volt az első olyan 1: méretarányú Bouguer-anomália térkép, amely több mint mérési adatból lett interpolálva. Mivel alapvetően az üledékes medencével fedett területek szerkezeti viszonyait kutattuk, így a feldolgozáskor a 2000 kg/m3 korrekciós sűrűséggel számolt Bougueranomália térképet használtuk. 1 Árnyékolt Bouguer-anomália Szerkezeti hatások hatóperemektérkép a frekvenciaszűrt térképből (λ<20 km) 45 fokonként változó megvilágítás mellett 2 1

Ezek a térképek ritkított adatrendszerből készültek, azaz nem használták fel az interpolálás során az összes magyarországi gravitációs mérési pontot, amit a rendelkezésre álló technikai eszközök

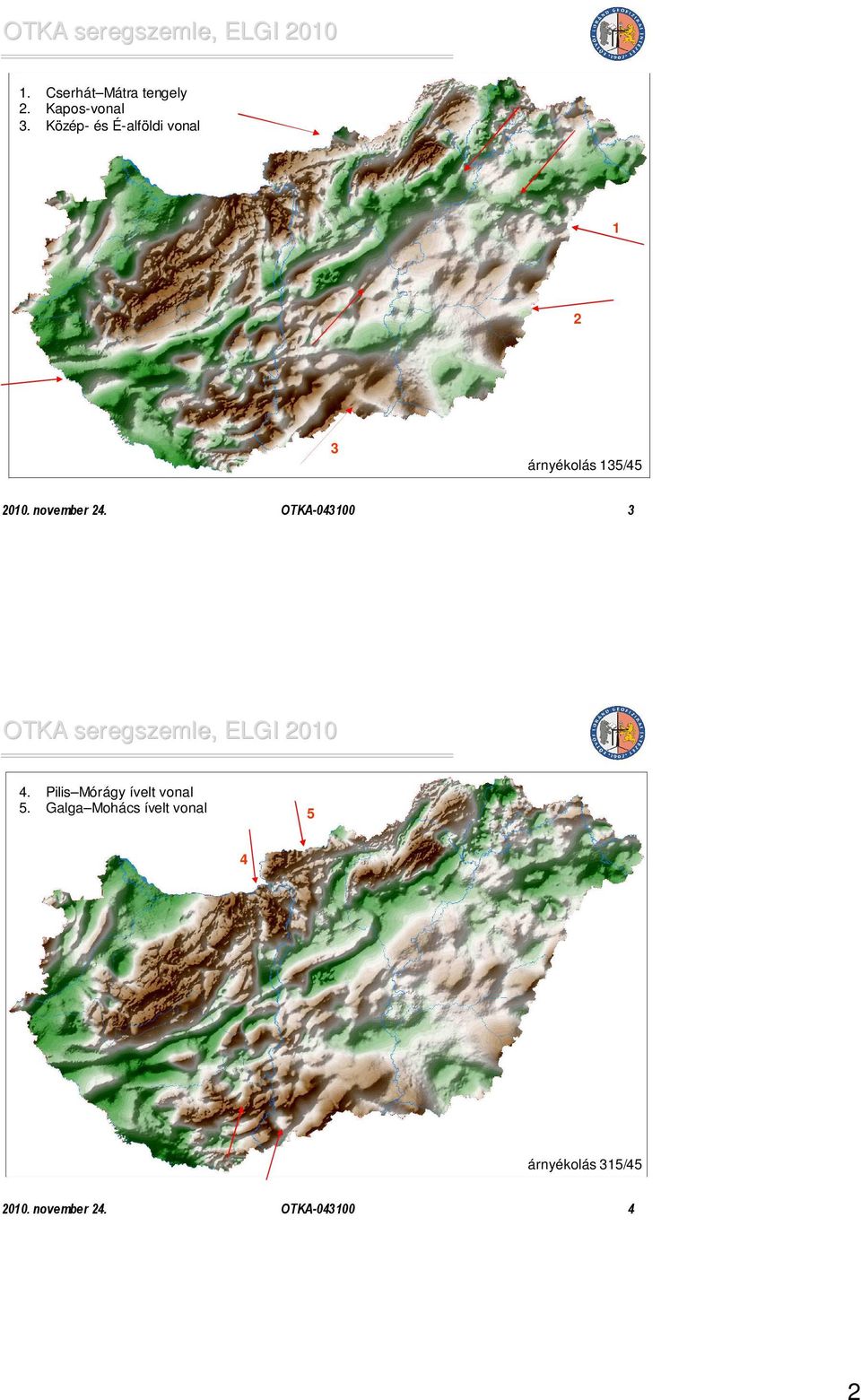

2 1. Cserhát Mátra tengely 2. Kapos-vonal 3. Közép- és É-alföldi vonal árnyékolás 135/ Pilis Mórágy ívelt vonal 5. Galga Mohács ívelt vonal 5 4 árnyékolás 315/45 4 2

3 Balaton-vonal Tamási vonal Nyírségi gyűrű Gravitációs térgradiens Rába-vonal 11. Alpokalja-vonalak 12. Tisza-vonal textúrális szűrő 6 3

4 13. Telegdi Roth vonal 13 SOBEL élkitűző szűrő 7 GRAVITÁCIÓS LINEAMENSEK ELEMZÉSE Vizsgáltuk: a horizontális gradiens amplitúdóját; a horizontális gradiens irányát; A lineamens olyan egyszerű, vagy összetett lineáris jelenség, amely folyamatos alakzattá áll össze, a környezetétől jól elkülönül, és feltehetően felszín alatti jelenséget tükröz O Leary (1977) A gravitációs adatok esetében a felszíni vagy felszínalatti különböző sűrűségű kőzetek kontaktusa képződmény- vagy szerkezeti határ okozza az adatrendszerben megjelenő vonalszerű jelenségeket, a lineamenseket! 8 4

környezetétől jól elkülönül, és feltehetően felszín alatti jelenséget tükröz O Leary (1977) A gravitációs adatok esetében a felszíni vagy

5 Szerkezeti hatások hatóperemek a frekvenciaszűrt térképből (λ<20 km) 9 Szerkezeti hatások hatóperemek a frekvenciaszűrt térképből (λ<30 km) 10 5

6 Szerkezeti hatások hatóperemek a frekvenciaszűrt térképből (λ<50 km) 11 Szerkezeti hatások hatóperemek a frekvenciaszűrt térképből (λ>2 km) 12 6

7 Szerkezeti hatások hatóperemek a frekvenciaszűrt térképből (λ>5 km) 13 Szerkezeti hatások hatóperemek a frekvenciaszűrt térképből (λ>10 km) 14 7

8 GRAVITÁCIÓS LINEAMENSEK ELEMZÉSE A gradiens maximumok jellegzetességeit Vizsgáltuk továbbá: Keresztirányú szerkezetek esetén: - a gradiens irányítottsága megváltozik. - az erősebb változás hatása dominál a másik elvész; Keresztirányú szerkezetek együttes hatása: - a gradiens irányítottsága megváltozik, a gradiens iránya beáll a keresztirányú változásnak megfelelően, noha az amplitúdó fő tektonikának megfelelően rajzolódik ki. -hatóperemek megszakadnak, gyengébbé válnak, részben eltűnnek a másik oldalon;

- az erősebb változás hatása dominál a másik elvész; Keresztirányú szerkezetek együttes hatása: - a gradiens irányítottsága

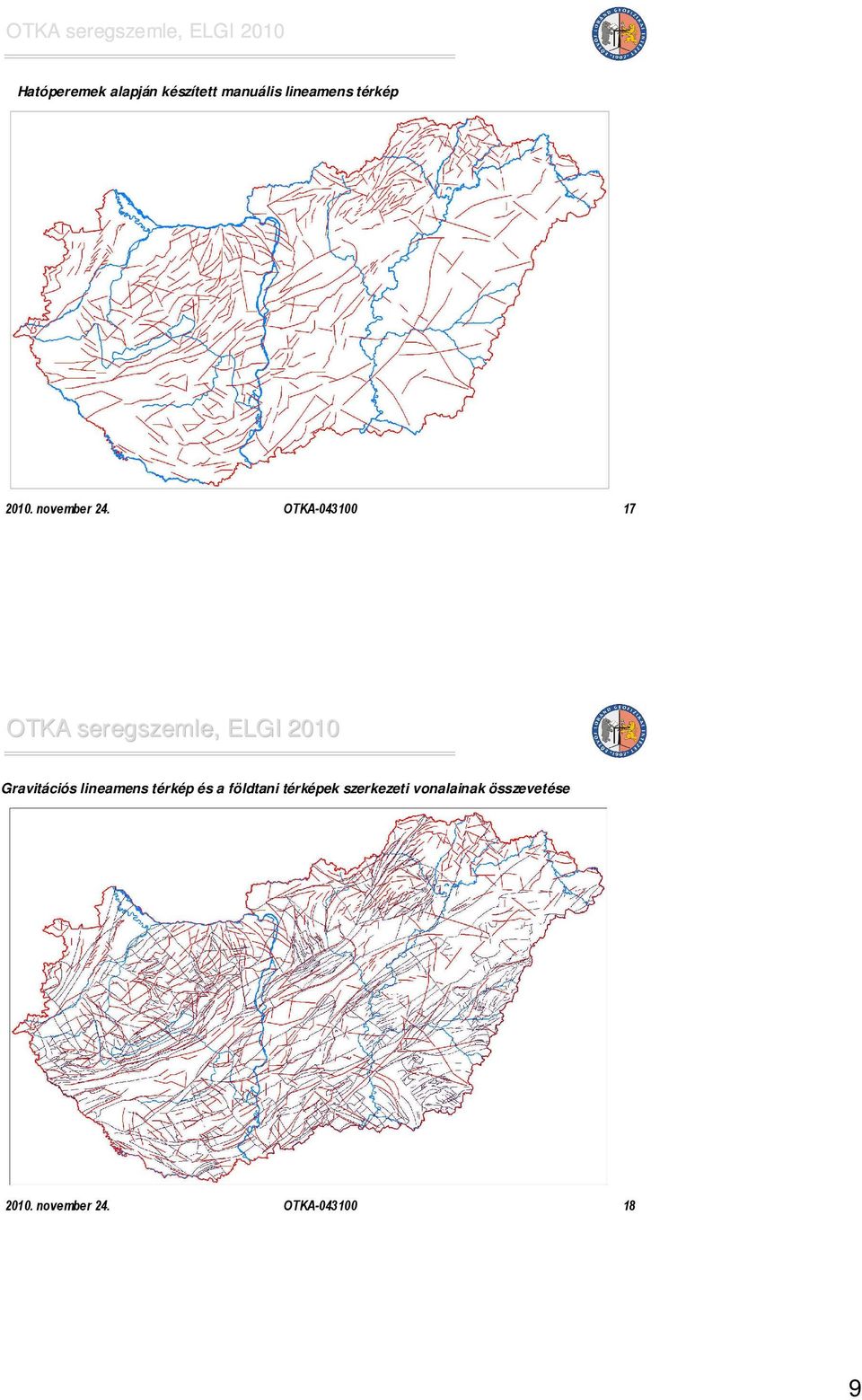

9 Hatóperemek alapján készített manuális lineamens térkép 17 Gravitációs lineamens térkép és a földtani térképek szerkezeti vonalainak összevetése 18 9

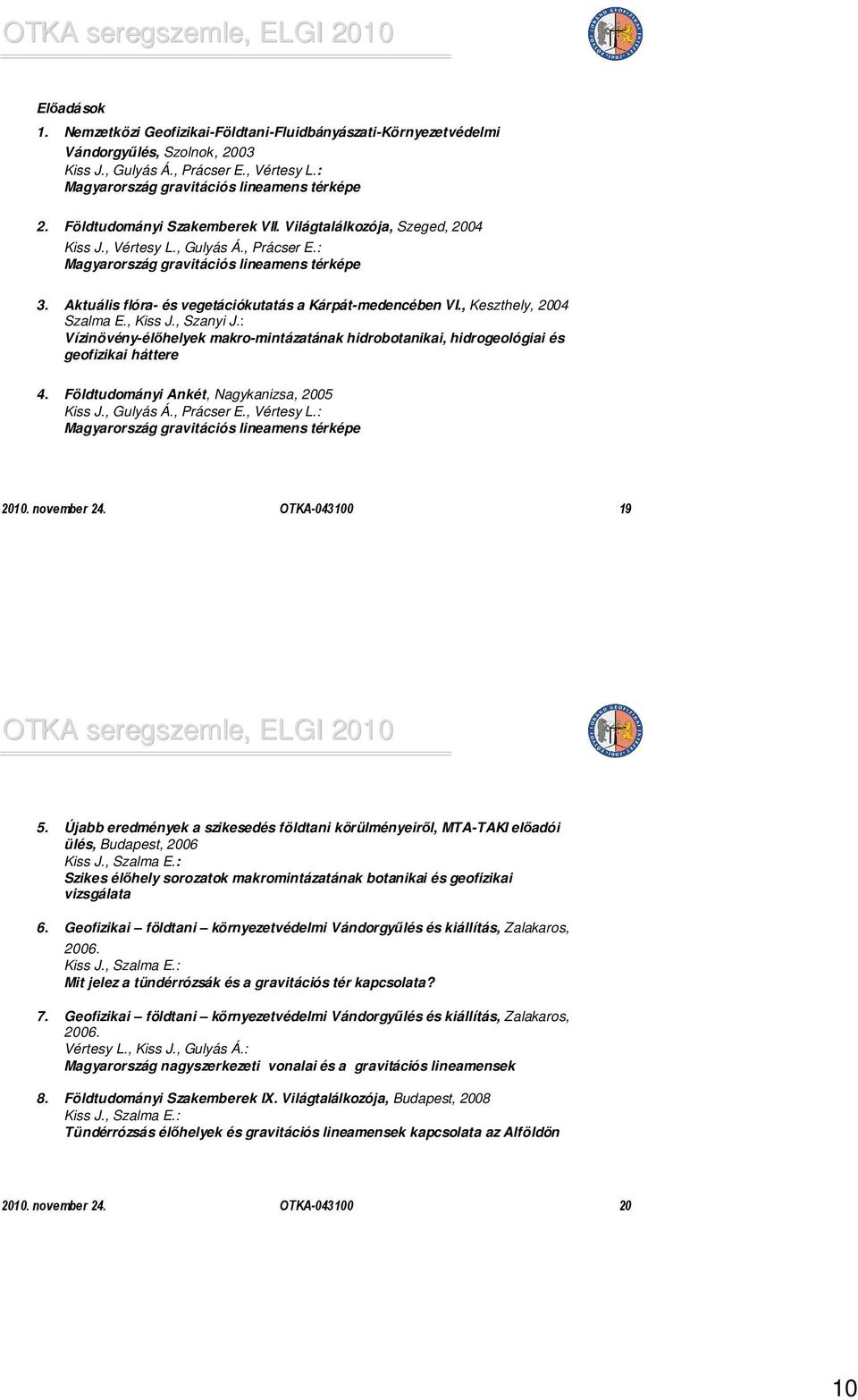

10 Előadások 1. Nemzetközi Geofizikai-Földtani-Fluidbányászati-Környezetvédelmi Vándorgyűlés, Szolnok, 2003 Kiss J., Gulyás Á., Prácser E., Vértesy L.: Magyarország gravitációs lineamens térképe 2. Földtudományi Szakemberek VII. Világtalálkozója, Szeged, 2004 Kiss J., Vértesy L., Gulyás Á., Prácser E.: Magyarország gravitációs lineamens térképe 3. Aktuális flóra- és vegetációkutatás a Kárpát-medencében VI., Keszthely, 2004 Szalma E., Kiss J., Szanyi J.: Vízinövény-élőhelyek makro-mintázatának hidrobotanikai, hidrogeológiai és geofizikai háttere 4. Földtudományi Ankét, Nagykanizsa, 2005 Kiss J., Gulyás Á., Prácser E., Vértesy L.: Magyarország gravitációs lineamens térképe Újabb eredmények a szikesedés földtani körülményeiről, MTA-TAKI előadói ülés, Budapest, 2006 Kiss J., Szalma E.: Szikes élőhely sorozatok makromintázatának botanikai és geofizikai vizsgálata 6. Geofizikai földtani környezetvédelmi Vándorgyűlés és kiállítás, Zalakaros, Kiss J., Szalma E.: Mit jelez a tündérrózsák és a gravitációs tér kapcsolata? 7. Geofizikai földtani környezetvédelmi Vándorgyűlés és kiállítás, Zalakaros, Vértesy L., Kiss J., Gulyás Á.: Magyarország nagyszerkezeti vonalai és a gravitációs lineamensek 8. Földtudományi Szakemberek IX. Világtalálkozója, Budapest, 2008 Kiss J., Szalma E.: Tündérrózsás élőhelyek és gravitációs lineamensek kapcsolata az Alföldön 20 10

Aktuális flóra- és vegetációkutatás a Kárpát-medencében VI., Keszthely, 2004 Szalma E., Kiss J., Szanyi J.

11 Publikációk Kiss J., Gulyás Á. (2005): Magyarország gravitációs Bouguer-anomália térképe. M=1: es nyomtatott térképe, ELGI kiadvány Kiss J. (2006): Magyarország gravitációs Bouguer-anomália térképe, Geophysical Transactions, Vol. 45. No.2. pp Kiss J. (2006) : Magyarország gravitációs lineamenstérképe első eredmények, Magyar geofizika, évfolyam, 2. szám Kiss J., Szalma E. (2007): Tündérrózsák és a gravitációs tér?!, Magyar geofizika, évfolyam, 2. szám 21 11

(2006): Magyarország gravitációs Bouguer-anomália térképe, Geophysical Transactions, Vol. 45. No.2. pp. 99 10 Kiss J.
