1 Földtani alapismeretek III.

2 Vízföldtani alapok

3 páraszállítás csapadék párolgás lélegzés párolgás csapadék felszíni lefolyás beszivárgás tó szárazföld folyó lefolyás tengerek felszín alatti vízmozgások

4 Magyarország éves csapadékának eloszlása

5 A globális besugárzás Magyarországon

6 A lefolyás magyarországi változása

8 A felszíni vizek típusai óceánok tengerek tavak belvizek jég felszínen lefolyó vizek folyók források

9 Magyarország vízföldrajza

11 Balaton változásai

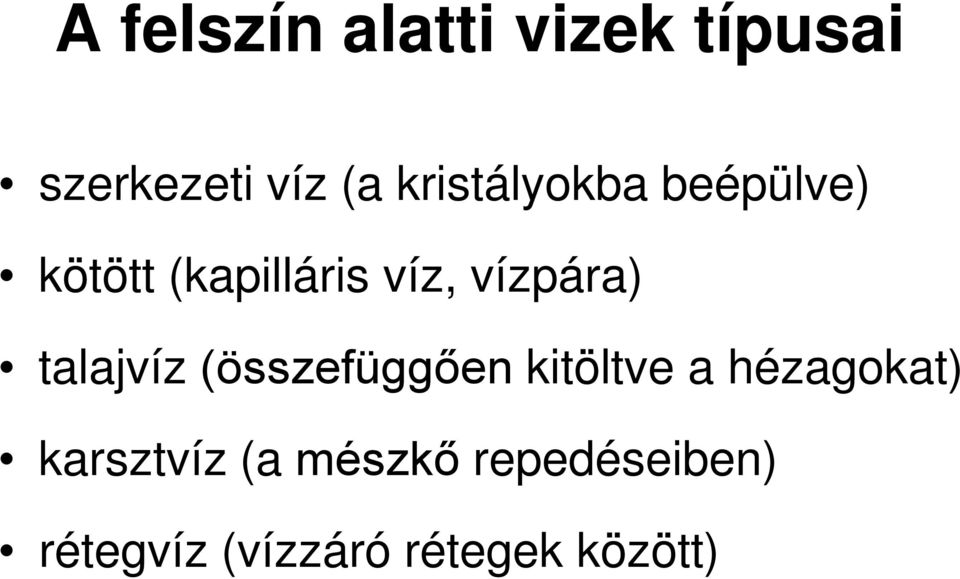

12 A felszín alatti vizek típusai szerkezeti víz (a kristályokba beépülve) kötött (kapilláris víz, vízpára) talajvíz (összefüggően kitöltve a hézagokat) karsztvíz (a mészkő repedéseiben) rétegvíz (vízzáró rétegek között)

vízpára) talajvíz (összefüggően kitöltve a hézagokat)

13 Felszín alatti vizek

14 talaj 1 szabad felszínű 2 nyomás alatti víz 3 alsó emelet 4 vízdóm típusok 5 lebegő talajvíz 6 általajvíz

15 A rétegződés hatása a talajvízre

16 Szabad felszínű és nyomás alatti talajvizek

18 A talajvíz jellegzetességei a mélységt ől függően mélység befolyásoló hatások vízjárás 1 m-ig csapadékból közvetlenül táplálkozik erősen ingadozó, szabálytalan 1-5 m beszivárgás-párolgás-áramlás egyensúlya szabályos menetgörbe 5-7 m a párolgásnak már nincs szerepe csekély ingadozás 7 m-től a beszivárgás is jelentéktelen állandó vízszint

1-5 m beszivárgás-párolgás-áramlás egyensúlya szabályos menetgörbe 5-7 m a

19 Talajvízfajták zavartalan (szabályos) természetes hatások által befolyásolt mesterséges hatások által befolyásolt

20 A talajvíz éves járása kontinentális éghajlaton

21 A folyók hatása a talajvízre

23 1. Támaszkodó karsztvíz 2. Leszálló karsztvíz 3. Sekély karszt 4. Megemelt karszt 5. Szabadszintű fedett karszt 6. Leszorított szintű fedett karszt 7. Kibukkanó karszt Karsztvíztípusok I. Nyílt karszt II. Fedett karszt

24 Forrástípusok a) talajvízforrás b) rétegforrás c) karsztforrás d) gátolt forrás e) átbukó forrás f) felszálló forrás g) felszálló forrás gyűrt rétegben h) időszakos karsztforrás 1. laza vízvezető réteg 2. vízzáró réteg 3. karsztos kőzet 4. vízvezető karsztos járatok 5. időszakos feltöltődő karszt 6. forrás 7. talajvízszint 8. a víz mozgásiránya

25 Magyarország földtana

28 Magyarország egyszerűsített földtani térképe

29 Magyarország az oligocénban

32 Magyarország a pleisztocénban

34 Magyarország agyagásványos társulása

35 ókor 235 millió évnél régebben lepusztult hegységrészei az alaphegység felét képezik kambrium nincs hazai előfordulás szilur palák (Balaton, Mecsek) devon mészkő és dolomit (Polgárdi, Észak-Borsod) karbon gránit, márvány (Velencei hg) palák (Soproni és Kőszegi hg) perm vörös homokkő (Balaton-felvidék, Mecsek, Bükk)

36 triász középkor 235 és 67 millió évvel ezelőtti időközben a hazánk területét fedő Thetisz-tenger teljes rétegsora az alaphegység felét adja részben a felszínen megjelenve mészkő, dolomit és márga jura mészkő, kőszén kréta (Bakony, Bükk, Mecsek, Aggtelek) (Bakony, Gerecse, Mecsek) mészkő, agyag, márga, bauxit (Dunántúli-középhegység, Mecsek)

37 harmadkor 2 és 67 millió évvel ezelőtti időközben A sekély tengerekből a hegységek szigetként emelkedtek ki, s partjaikon vastag üledékek képződtek, aktív vulkánosság is volt. eocén agyag, breccsa, márga, mészkő (Vértes, Nógrád, Buda) barnaszén (Tatabánya) oligocén mint előbb hárshegyi homokkő és kiscelli agyag (Budapest) miocén agyag, mészkő, kőszén (Nógrád, Fertőrákos,Bp.) andezit (Mátra, Zempléni hg.) pliocén pannon homokos agyag és lignit (hegyperemeken) bazalt vulkánok (Balaton-felvidék, Nógrád)

38 negyedkor 2 millió éve tartó időszak szárazföldi viszonyok közt szélhordta és folyami üledékképződés pleisztocén jégkorszaki lösz (Dunántúli medence, Alföld) futó homok (Alföld) durva folyami hordalékok (Kisalföld) holocén futó homokok (Alföld) folyami hordalékok (nagy folyók mentén) öntéstalajok, tőzegek (kisebb folyók mentén)

39 Mérnökgeológiai térképek

40 Negyedidőszaknál idősebb képződmények felszín alatti mélysége

41 A felszín alatti 5 m- ben levő képződmények

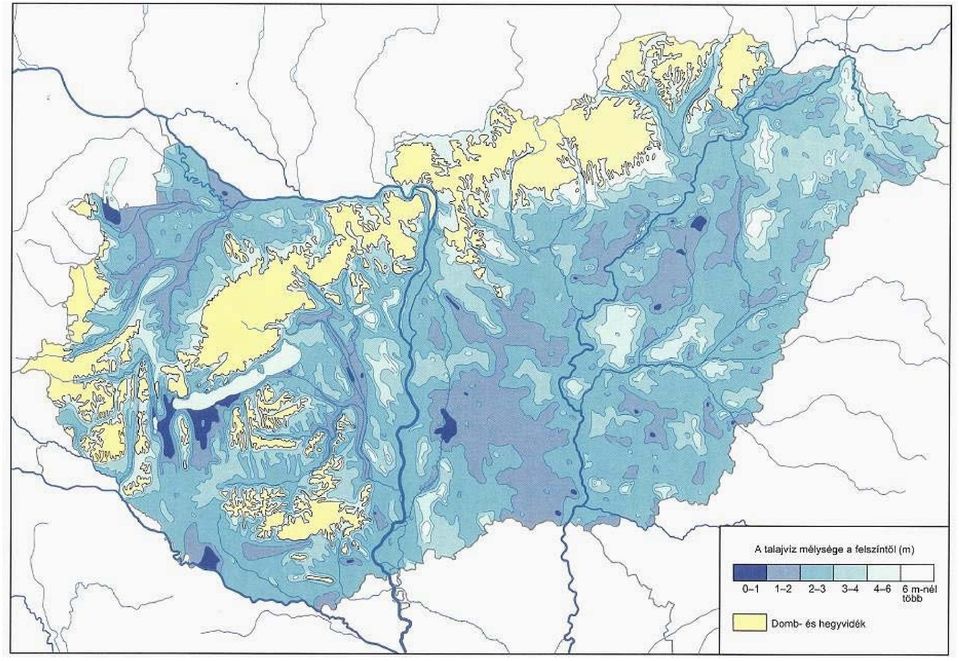

42 A talajvíz mélysége

43 Építés-alkalmassági térkép

44 Földtani szelvény szerkesztése

45 Építőanyagok bányászata
