1 io-homecontrol rádiós technológiával Hörmann rádiós rendszer, egyszerű és biztonságos Alapok és tippek a használathoz

2 Impresszum Hörmann KG Verkaufsgesellschaft Upheider Weg D Steinhagen info@hormann.hu Internetcím: Minden jog fenntartva. Hörmann KG Verkaufsgesellschaft

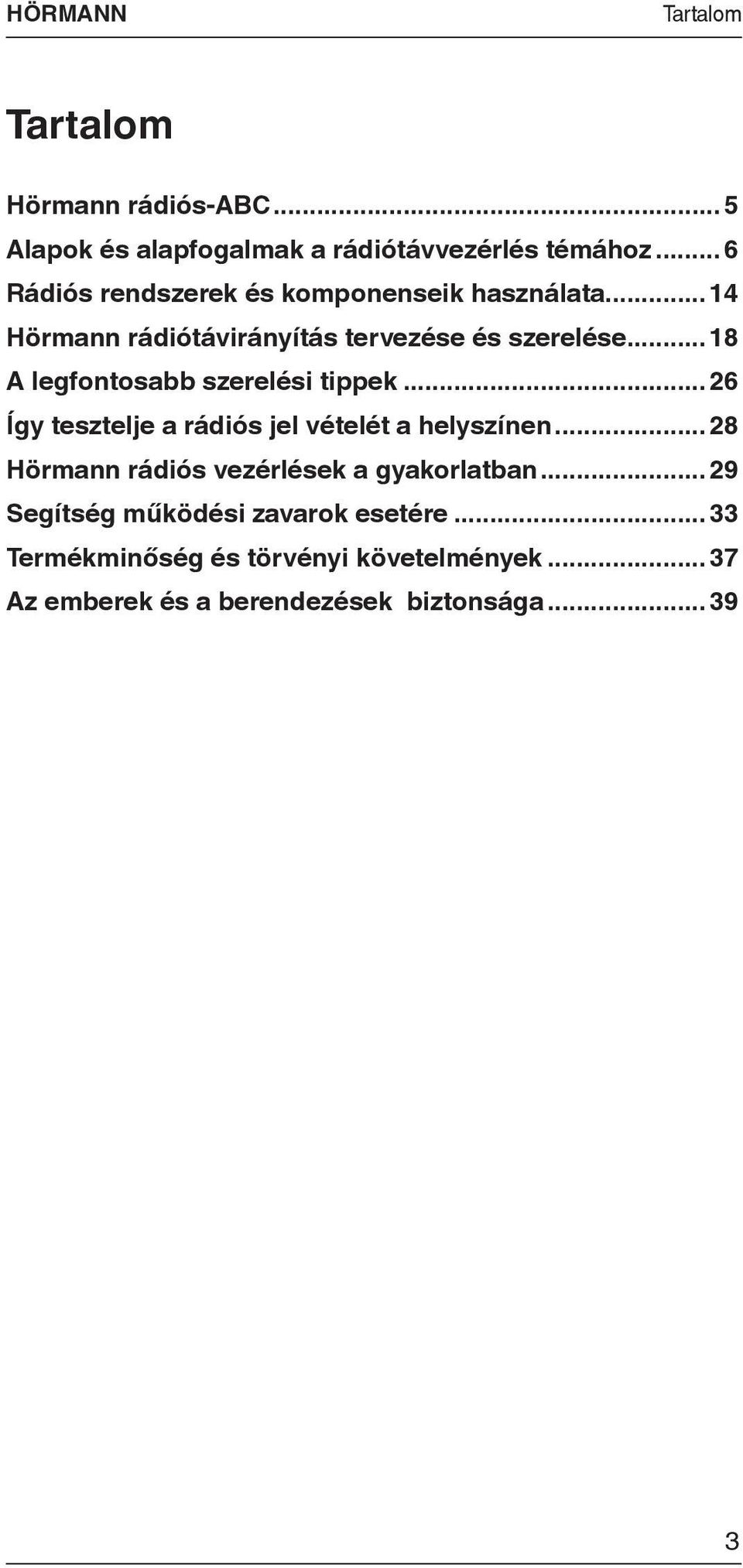

3 HÖRMANN Tartalom Tartalom Hörmann rádiós-abc... 5 Alapok és alapfogalmak a rádiótávvezérlés témához... 6 Rádiós rendszerek és komponenseik használata...14 Hörmann rádiótávirányítás tervezése és szerelése A legfontosabb szerelési tippek...26 Így tesztelje a rádiós jel vételét a helyszínen...28 Hörmann rádiós vezérlések a gyakorlatban...29 Segítség működési zavarok esetére...33 Termékminőség és törvényi követelmények...37 Az emberek és a berendezések biztonsága

4 Tartalom HÖRMANN 4

5 HÖRMANN Hörmann rádiós ABC Hörmann rádiós ABC A Hörmann rádiós ABC tanácsadásra és a rádiós rendszerekről szóló információátadásra, valamint tervezési és szerelési segédletként szolgál. A rádiós ABC a következőknek ajánlott: Kereskedők és tanácsadó személyek (eladás és tanácsadás) Felhasználók (információk, felhasználási lehetőségek) Szerelők (tervezés és szerelés) 5

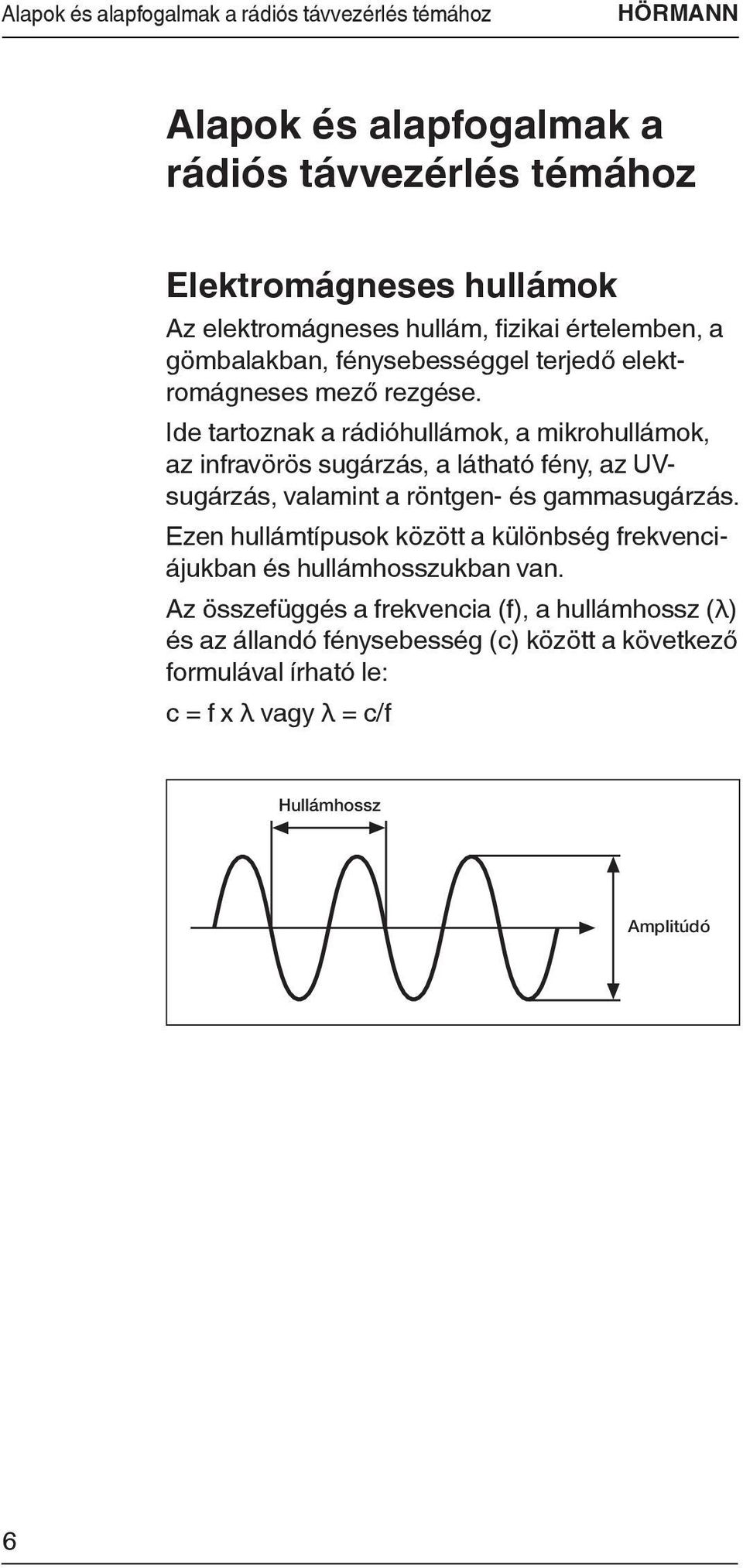

6 Alapok és alapfogalmak a rádiós távvezérlés témához HÖRMANN Alapok és alapfogalmak a rádiós távvezérlés témához Elektromágneses hullámok Az elektromágneses hullám, fizikai értelemben, a gömbalakban, fénysebességgel terjedő elektromágneses mező rezgése. Ide tartoznak a rádióhullámok, a mikrohullámok, az infravörös sugárzás, a látható fény, az UVsugárzás, valamint a röntgen- és gammasugárzás. Ezen hullámtípusok között a különbség frekvenciájukban és hullámhosszukban van. Az összefüggés a frekvencia (f), a hullámhossz (λ) és az állandó fénysebesség (c) között a következő formulával írható le: c = f x λ vagy λ = c/f Hullámhossz Amplitúdó 6

7 HÖRMANN Alapok és alapfogalmak a rádiós távvezérlés témához Rádióhullámok Az olyan hullámokat, melyek frekvenciája 10 khz (kilohertz) és 300 GHz (gigahertz) közé esik, rádióhullámoknak nevezik. Magasabb frekvenciatartományba esik a hő- vagy infravörös sugárzás, a látható fény, és a röntgensugárzás. Hörmann adófrekvenciák A Hörmann rádiós rendszerekhez, típustól függően, különböző adófrekvenciák tartoznak. A mindenkori adófrekvencia a kéziadó nyomógombjának színével van jelölve. 1. táblázat: Hörmann adófrekvenciák Adófrekvencia Gomb színe 27 MHz zöld 40 MHz szürke 433 MHz 1) narancs 868 MHz 2) kék 1) Ugrókódos, sárga gombokkal. 2) HSZ-, HSP- és HSD-kéziadóknál fekete gombokkal és kék adásjelző LED-del. 7

8 Alapok és alapfogalmak a rádiós távvezérlés témához HÖRMANN 2. táblázat: Elektromágneses hullámok és alkalmazásuk Frekvencia Hullámhossz Megnevezés Alkalmazás 50 Hz 6000 km Váltóáram Tápellátás 0 10 khz ~ 30 km Kisfrekvencia Távírászat 16 Hz 20 khz km Hangfrekvencia Zene, beszéd khz 2 1 km Hosszúhullám (LW) khz km Középhullám (MW) Rádiózás, időjárásjlezés Rádiózás, repülés 3,9 28,1 MHz m Rövidhullám (KW) Rádiózás, amatőr rádiózás 26,9 27,2 MHz 11 m ISM-sáv Rádiós távvez., telj. < 10 mw 26,975 MHz, 26,995 MHz 1) Hörmann rádiós távvezérlés 40,6 40,7 MHz 7,4 m ISM-sáv Rádiós távvez., telj. < 10 mw 40,685 MHz Hörmann rádiós távvezérlés MHz 3,4 2,8 m Ultrarövidhullám (UKW) MHz 1,7 1,3 m Very High Frequency (VHF) Rádiózás, mikrohullámú rádió Televíziózás MHz 10 1 dm Deziméterhullám Televíziózás, mikrohullámú adás 433,05 434,79 MHz 69,3 68,9 cm ISM-sáv ISM-rádiós egys., rádiós fejhallgató < 10 mw 433,92 MHz Hörmann rádiós távvezérlés MHz cm Ultra High Frequency Televíziózás (UHF) 868 MHz 34,6 cm ISM-sáv ISM-rádiós egységek, adás időben behatárolva 868,3 MHz Hörmann rádiós távvezérlés MHz 32,1 31,3 cm D1/D2 hálózat Telefon, mobil 1,805 1,880 16,6 16 cm E-hálózat Telefon, mobil GHz 1,9 GHz 15,8 cm DECT vezetékmentes telefon 1) csak Ausztriában 8

9 HÖRMANN Alapok és alapfogalmak a rádiós távvezérlés témához ISM-sáv Az ipari, tudományos és orvosi alkalmazásra meghatározott frekvenciatartomány, az úgynevezett ISM-sávon belül (Industrial-Scientific-Medical) van meghatározva és szabad használatúvá téve. Az ISM-sávtartományba, olyan országokban melyekre érvényesek az R&TTE-irányelvek (1999/05/EG), a következő frekvenciatartományok esnek: 26,9 27,2 MHz 40,6 40,7 MHz 433,05 434,79 MHz MHz1) 1) Ez a tartomány nem esik az ISM-sávba, de engedélymentes Ezen az ISM-sávon belül működő készülékek üzemeléséhez a szabály szerint nem szükséges engedély. Azonban az országspecifikus irányelveket figyelembe kell venni. Az ISM-sávban a maximálisan engedélyezett adóteljesítmény a milliwatt-tartományba esik. A 27 MHz-es, 40 MHz-es, 433 MHz-es és 868 MHz-es Hörmann rádiós komponensek ebbe az ISM-sávba esnek (lásd a 2. Táblázatot a 8. oldalon), és úgy vannak tervezve, hogy az adóteljesítmény a rádiós komponensek épületen belüli, autóból, kültérben, és nehezített telepítési körülmények között való működéséhez elegendő, és a meghibásodásra való hajlamuk minimális. 9

10 Alapok és alapfogalmak a rádiós távvezérlés témához HÖRMANN Duty Cycle Egy 10 %-os Duty Cycle értéknél egy kéziadónak egy órán belül hat percig szabad a megfelelő frekvencián sugároznia. Ez az érték, a Hörmann komponensek rövid adásideje révén, tartós működés mellett sem kerül elérésre. Egy kisebb Duty Cycle érték (pl. 0,1%) arra szolgál, hogy a használt frekvenciasáv szinte mindig szabad, és ezáltal a megnövelt átviteli biztonság adott legyen. A Hörmann rendszerek kitűnnek nagy mértékű zavarmnetességükkel és átviteli biztonságukkal. Ez mindenekelőtt a a meghatározott rádióátviteli-időnek, a rövid, rögzített adásidőnek, az adójel ismétlésének és a titkosításnak köszönhető. 10

11 HÖRMANN Alapok és alapfogalmak a rádiós távvezérlés témához Hatótávolság A kiküldött rádióhullám energiája már kis távolságban is erősen csökken. Ez az energiacsökkenés fordítottan arányos a távolság négyzetével. Árnyékolási- és abszorpciós effektus, visszaverődés és interferencia A rádióhullámok gyengülhetnek, visszaverődhetnek, eltérülhetnek vagy kiolthatják, és néha akár erősíthetik is egymást. E hullámviselkedések szakszavai az abszoprció, a reflexió, a polorizáció és az interferencia. Abszorpció A rádióhullámok a tárgyakon való áthaladáskor gyengülnek vagy elnyelődnek. Míg némelyik hullám (fény, UV- és infravörös sugárzás) a tömör anyagokon (pl. falazat, bútor) nem tud áthatolni, addig ez a rádióhullámok számára lehetséges. 11

12 Alapok és alapfogalmak a rádiós távvezérlés témához HÖRMANN Az anyagon való áthaladás során a rádióhullámok az abszorpció hatására elveszítik energiájuk egy részét. A gyengülés mértéke függ a vastagságtól, az anyagjellemzőktől, és az anyag tömörségétől. Az anyagok nagy nedvességtartalma is erős gyengüléshez vezethet. Reflexió A fémek reflektorként hatnak a rádiós jelekre, így azok nem, vagy csak nagy veszteséggel képesek rajtuk áthatolni. Reflexió lép fel a fémes tárgyakon és felületeken (beépített acél, installációs csövek, ajtókeretek és fémajtók, fémfóliák a hőszigeteléseken, fémgőzzel bevont hőszigetelő üvegezések vagy fémszekrények) is. A rádióhullámok ezekről - mint a fény egy tükörről - visszatükröződnek. Az ilyen tárgyak mögött egy rádiós árnyék keletkezik, előttük az intenzitás erősödése léphet fel. Egyfémkapszulába helyezett vevőegység (fémszekrény, fémmel körbezárt terek) a kívülről érkező rádiós jelet nem vagy csak igen nehezen képes fogni. 12

13 HÖRMANN Alapok és alapfogalmak a rádiós távvezérlés témához Polarizáció A rádióhullámok az adóantennáról egy meghatározott rezgéssíkon kerülnek kiküldésre (polarizáció). A vevőantennának ugyanígy van egy előnyös rezgéssíkja. Ha mindkettő megközelítőleg azonos, akkor a lehető legjobb a vételi érzékenység. A rádióhullámok a (fémes) felületeken nem csak tükröződhetnek, hanem akár a rezgési síkjuk is elfordulhat. Kedvezetőlen esetben egy 90 -os elfordulás is megtörténhet, és az antenna már nem veszi a jelet. Interferencia Interferencia keletkezik kettő vagy több hullám keveredése során. Ilyenkor az egymással keveredő hullámok erősíthetik (A), de akár ki is olthatják egymást (B). Interferencia: (A) Erősítés; (B) Kioltás Interferencia jöhet létre akár a felületről való visszatükröződés által is. 13

14 Rádiós rendszerek és komponenseik használata HÖRMANN Rádiós rendszerek és komponenseik használata A rádiós távvezérléseknek akkor van értelme, ha az egyes komponensek kivezetkezése túl költséges, vagy ha egy rugalmas működtetési hatótávolságra van szükség, ill. ha ez a kívánalom. Rádiós kéziadóval nyithat és zárhat bejárati ajtókat, ablakokat, garázs-, csarnok- és kertkapukat. Lámpák, fűtés, ablakok és zsaluk ugyanígy klasszikus felhasználási példák az épületen belüli rádiótávvezérlésre. A rádiótávvezérlés kínálja itt a lehető legnagyobb rugalmasságot ezen komponensek szerelésénél, működtetésénél, és vezérlésénél. 14

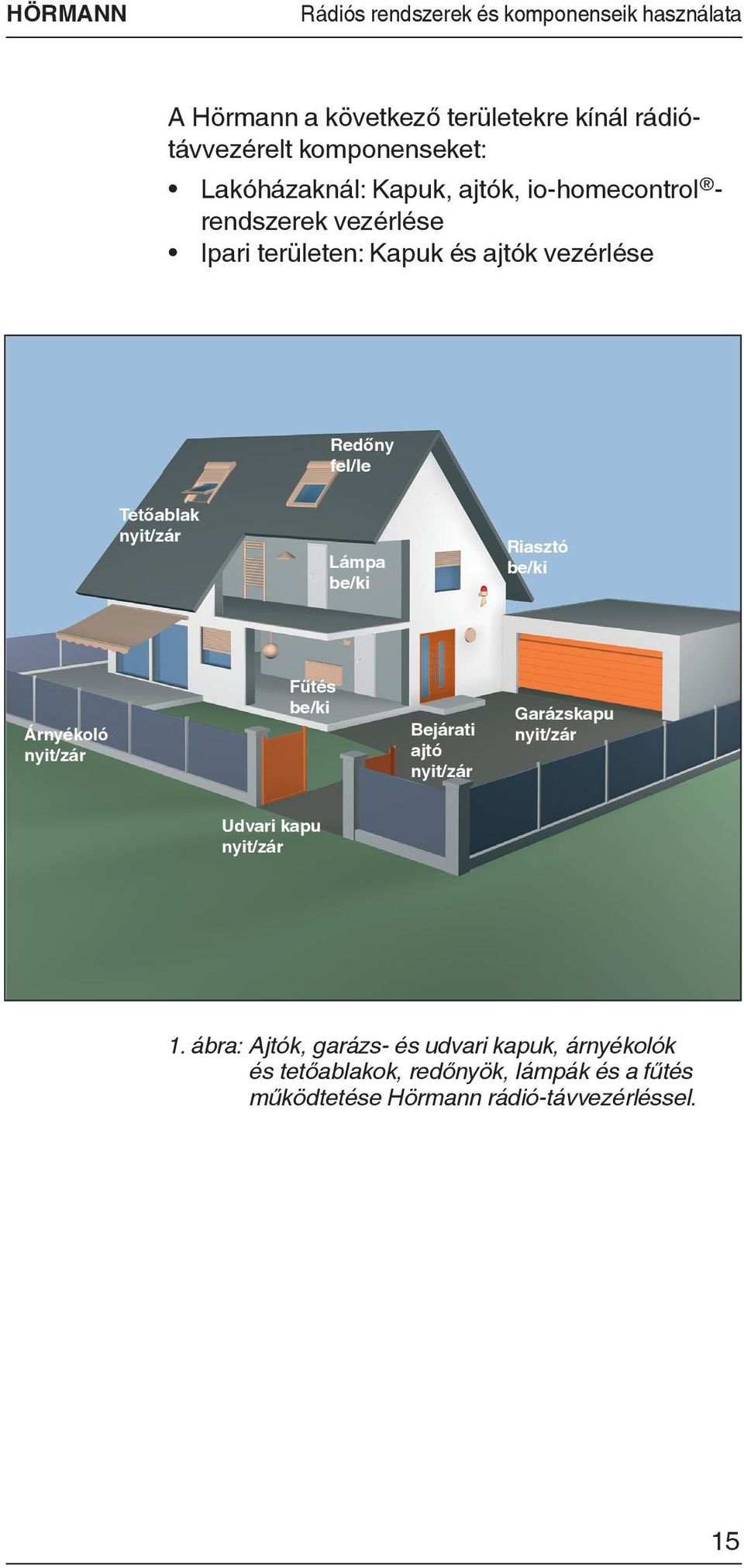

15 HÖRMANN Rádiós rendszerek és komponenseik használata A Hörmann a következő területekre kínál rádiótávvezérelt komponenseket: Lakóházaknál: Kapuk, ajtók, io-homecontrol - rendszerek vezérlése Ipari területen: Kapuk és ajtók vezérlése Redőny fel/le Tetőablak nyit/zár Lámpa be/ki Riasztó be/ki Árnyékoló nyit/zár Fűtés be/ki Bejárati ajtó nyit/zár Garázskapu nyit/zár Udvari kapu nyit/zár 1. ábra: Ajtók, garázs- és udvari kapuk, árnyékolók és tetőablakok, redőnyök, lámpák és a fűtés működtetése Hörmann rádió-távvezérléssel. 15

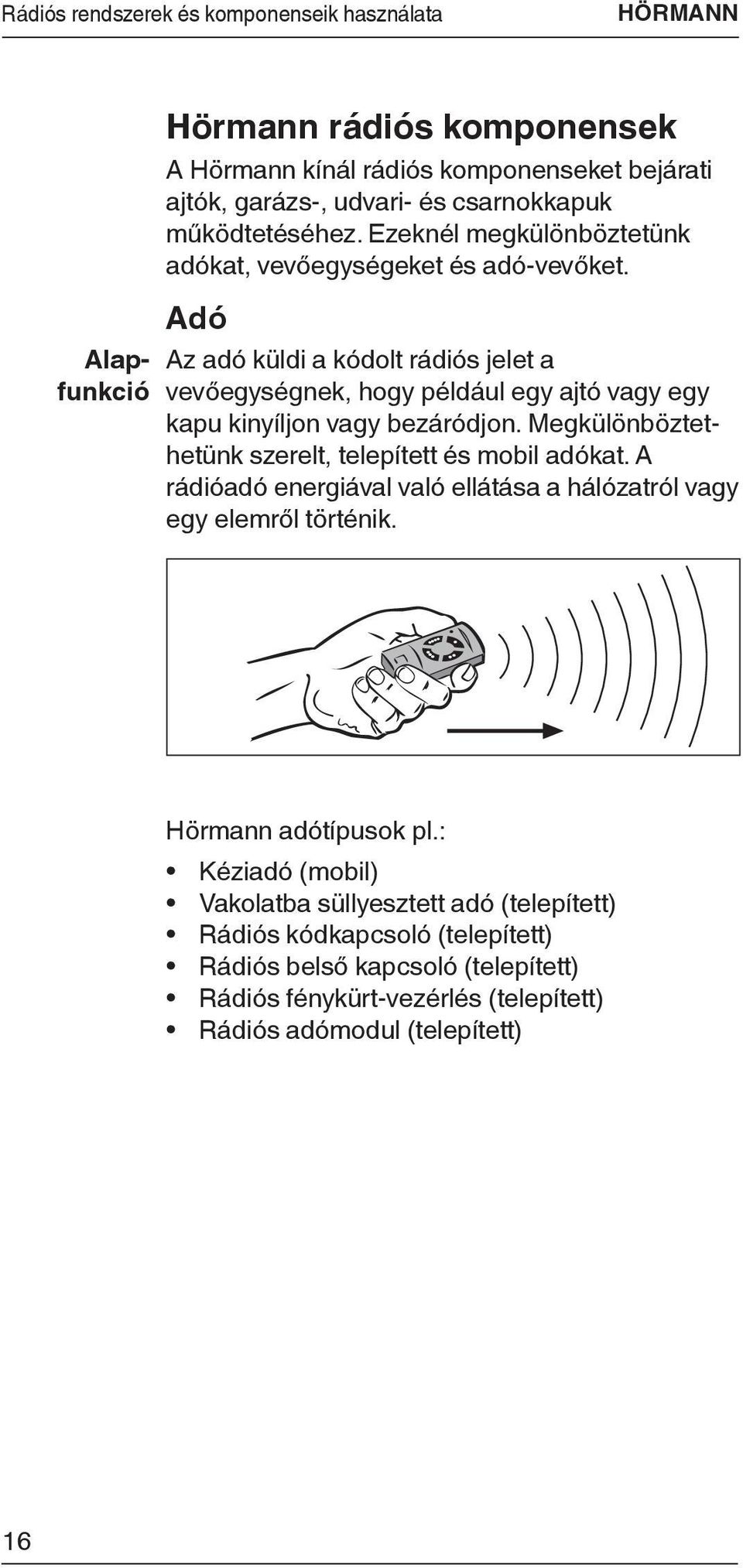

16 Rádiós rendszerek és komponenseik használata HÖRMANN Alapfunkció Hörmann rádiós komponensek A Hörmann kínál rádiós komponenseket bejárati ajtók, garázs-, udvari- és csarnokkapuk működtetéséhez. Ezeknél megkülönböztetünk adókat, vevőegységeket és adó-vevőket. Adó Az adó küldi a kódolt rádiós jelet a vevőegységnek, hogy például egy ajtó vagy egy kapu kinyíljon vagy bezáródjon. Megkülönböztethetünk szerelt, telepített és mobil adókat. A rádióadó energiával való ellátása a hálózatról vagy egy elemről történik. Hörmann adótípusok pl.: Kéziadó (mobil) Vakolatba süllyesztett adó (telepített) Rádiós kódkapcsoló (telepített) Rádiós belső kapcsoló (telepített) Rádiós fénykürt-vezérlés (telepített) Rádiós adómodul (telepített) 16

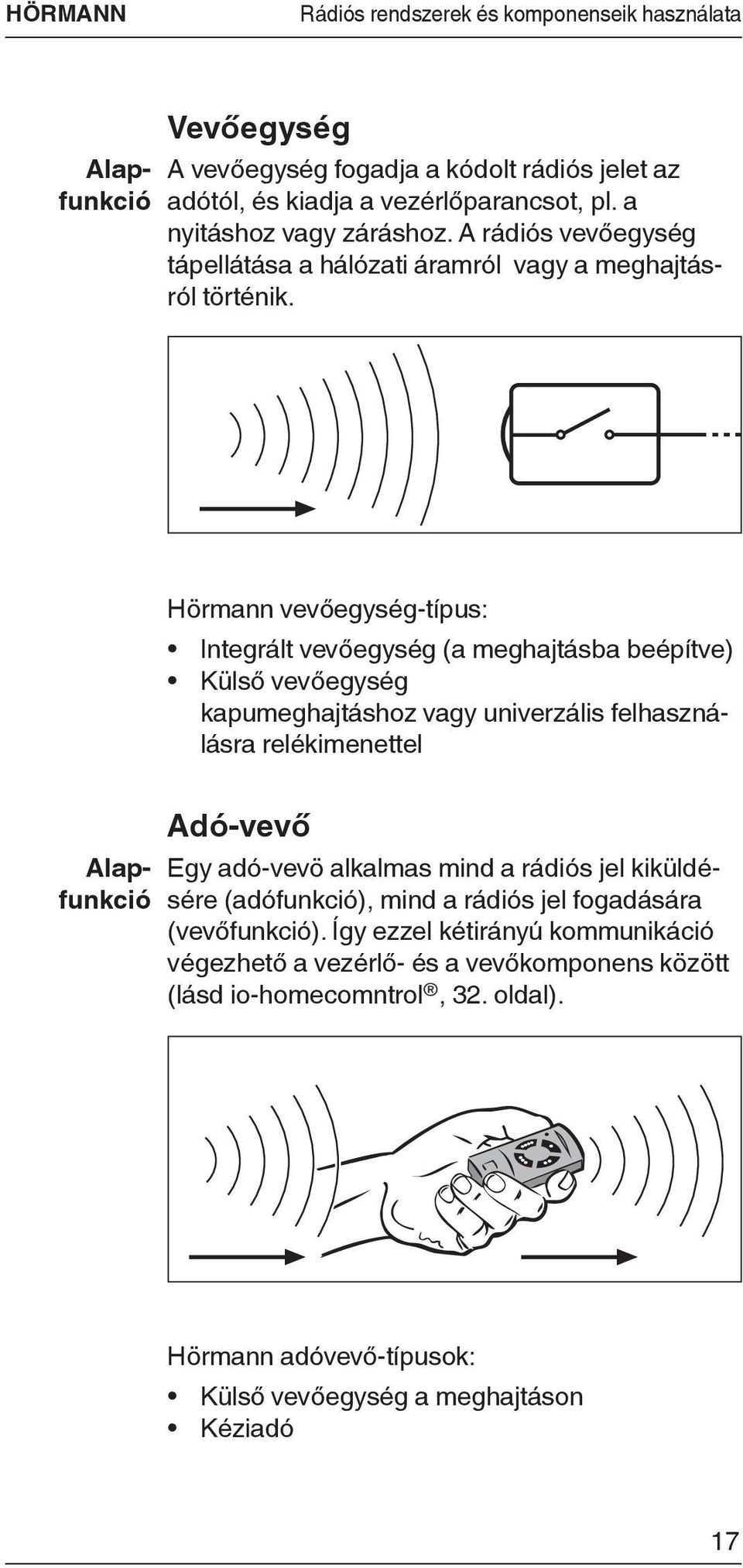

17 HÖRMANN Rádiós rendszerek és komponenseik használata Alapfunkció Vevőegység A vevőegység fogadja a kódolt rádiós jelet az adótól, és kiadja a vezérlőparancsot, pl. a nyitáshoz vagy záráshoz. A rádiós vevőegység tápellátása a hálózati áramról vagy a meghajtásról történik. Hörmann vevőegység-típus: Integrált vevőegység (a meghajtásba beépítve) Külső vevőegység kapumeghajtáshoz vagy univerzális felhasználásra relékimenettel Alapfunkció Adó-vevő Egy adó-vevö alkalmas mind a rádiós jel kiküldésére (adófunkció), mind a rádiós jel fogadására (vevőfunkció). Így ezzel kétirányú kommunikáció végezhető a vezérlő- és a vevőkomponens között (lásd io-homecomntrol, 32. oldal). Hörmann adóvevő-típusok: Külső vevőegység a meghajtáson Kéziadó 17

18 Hörmann rádiós rendszerek tervezése és szerelése HÖRMANN Hörmann rádiós rendszerek tervezése és szerelése A Hörmann rádiós rendszer komponensei egyszerűen telepíthetők. A beépítés helyszíne azonban erősen befolyásolhatja a rádiós jelet, és ezzel a hatótávolságot. Figyelni kell a magukból zavaró jeleket sugárzó berendezésektől való távolságra is. A rádiós jelátvitel számára ideális előfeltétel, ha az adó és a vevő közötti tér szabad, akadályoktól mentes. A kifogástalan üzemeltetéshez itt találja meg a legfontosabb információkat. Lényeges befolyással bírnak a következőkben ábrázolt faktorok. 18

19 HÖRMANN Hörmann rádiós rendszerek tervezése és szerelése Szabad hatótávolság A szabad hatótávolság az adó akadályok nélküli szabad térben lévő hatótávolságának felel meg. Ez irányértékként szolgál a mindenkori rádiós rendszer maximálisan megcélozandó hatótávolságához. A tényleges hatótávolság függ a beépítési és a működtetési hely (pl. adó az autóban; vevő a téglafal mögött) csillapítóparamétereinek összegétől, és csak megbecsülhető vagy a gyakorlatban tesztelhető. A szabad hatótávolságot használja kimeneti értékként a szerelési és felhasználási hely tényleges hatótávolságának becslésekor. Hatótávolság az épületekben és a járművekben Ha a rádiós jelnek falakon, garázskapun, jármű lemezén vagy födémen kell áthatolnia, akkor csökken a hatótávolsága. A következő példák a különböző építőanyagok áthatolhatóságát mutatják: Tégla Fémfal Üveg, normál Fa, fa Beton gipszkartonnaerősítés- acélsel Műanyag 19

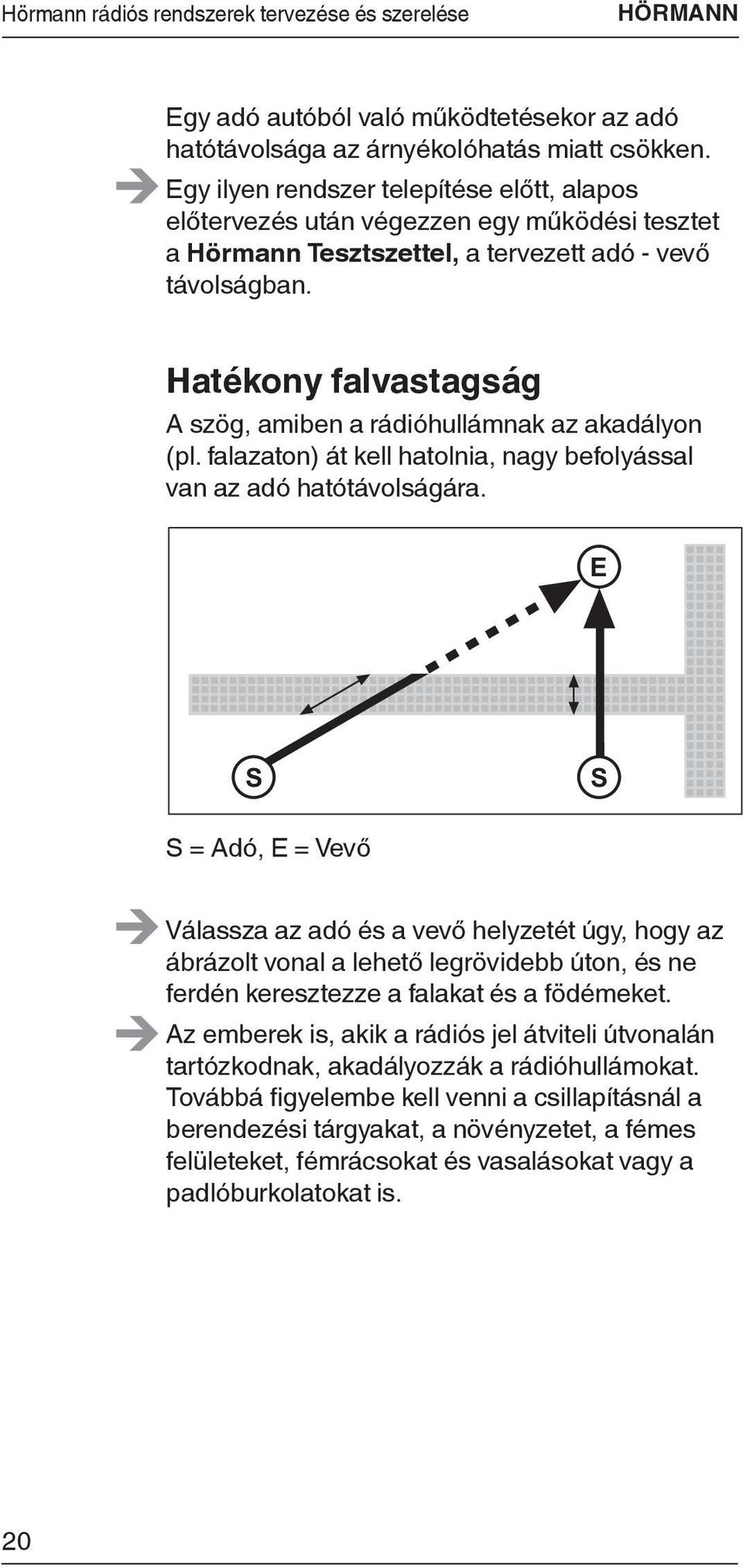

20 Hörmann rádiós rendszerek tervezése és szerelése HÖRMANN Egy adó autóból való működtetésekor az adó hatótávolsága az árnyékolóhatás miatt csökken. Egy ilyen rendszer telepítése előtt, alapos előtervezés után végezzen egy működési tesztet a Hörmann Tesztszettel, a tervezett adó - vevő távolságban. Hatékony falvastagság A szög, amiben a rádióhullámnak az akadályon (pl. falazaton) át kell hatolnia, nagy befolyással van az adó hatótávolságára. S = Adó, E = Vevő Válassza az adó és a vevő helyzetét úgy, hogy az ábrázolt vonal a lehető legrövidebb úton, és ne ferdén keresztezze a falakat és a födémeket. Az emberek is, akik a rádiós jel átviteli útvonalán tartózkodnak, akadályozzák a rádióhullámokat. Továbbá figyelembe kell venni a csillapításnál a berendezési tárgyakat, a növényzetet, a fémes felületeket, fémrácsokat és vasalásokat vagy a padlóburkolatokat is. 20

21 HÖRMANN Hörmann rádiós rendszerek tervezése és szerelése Távolság a zavarforrásoktól A rádiós jelátvitel lehetséges zavarforrásai a következők: Számítógép Mikrohullámú készülék Mobiltelefon Elektronikus transzformátor Audió- és videóberendezések Fénycsöves lámpák gyújtói Bébiőr Más rádiós rendszerek adóantennái (pl. vezetékmentes telefonok, rádiós hangátviteli rendszerek) A szerelés és működtetés során tartsa a lehető legnagyobb távolságot ezektől, hogy a rádiós átvitel zavarait elkerülje. 21

22 Hörmann rádiós rendszerek tervezése és szerelése HÖRMANN Rádiós árnyék A rádióhullámokat a fémes épületrészek vagy berendezési tárgyak leárnyékolják. Ezek háta mögött egy rádiós árnyék kelektkezik, amiben a közvetlen vétel nem lehetséges. Ezért aztán a vevőegység az adó jelét már nem tudja közvetlen úton fogadni. Arról hogy a rádióhullámok a vevőegységet, a meghatározott tárgyakon és felületeken való eltérülés (reflexió) miatt, mégis elérhetik-e, esetről-esetre teszteléssel (lásd Hörmann Tesztszett, 28. oldal) kell megbizonyosodni. 22

23 HÖRMANN Hörmann rádiós rendszerek tervezése és szerelése Reflexió A rádiós jel nem csak közvetlen úton jut az adótól a vevőegységhez, hanem a felületeken tükröződve is. Interferencia A rádiós jel különböző felületeken való reflexiója révén a közvetlen jel a közvetett sugárutak összes jelével keveredve (interferálva) jut a vevőegységhez. Az adó / vevőegység helyzetétől függően a rádiós jelek az ellenoldalon megszűnhetnek, és így a vevőegységnek nincs mit fogadnia. Gyakran javítható a vétel az adó vagy a vevő elmozdításával. 23

24 Hörmann rádiós rendszerek tervezése és szerelése HÖRMANN A különböző anyagok jelcsillapítása Ha az adó és a vevő közötti úton a rádióhullámoknak különböző akadályokon vagy anyagokon kell áthatolnia, akkor a rádióhullámok gyengülnek, amit csillapításnak neveznek (lásd a 3. táblázatot). Figyeljen rá, hogy az anyagokban vagy a környezeti levegőben lévő nedvesség növelheti a csillapítást. Figyeljen rá, hogy a speciális bevonatú üvegek (gyakran leheletvékony, rágőzőlt fémbevonattal), melyek a hőszigetelés miatt kerülnek alkalmazásra, bár a látható fényt még jól átengedik, azonban a rádióhullámokat erősen csillapítják, ill. teljesen visszaverik. A normál ablaküveg csak csekély mértékben csillapítja a rádióhullámokat. Becsülje meg a 25. oldalon lévő 3. táblázat járatos csillapítási értékeinek segítségével, az adó és a vevő közti összes akadály figyelembevételével, a valós szerelési-/működtetési pozíciókat a komponensek szerelése előtt. Egy kéziadónak az autó belsejéből történő működtetésénél vegye figyelembe, hogy a rádiós jel egy részes a kültérbe való kilpéskor (pl. a fémgőzölt szélvédőn való áthaladáskor) erős csillapítást szenved. Használhatja a Hörmann Tesztszettet a számításai ellenőrzésére, és egyben az esetlegesen létező zavartényezők felderítésére. A tesztszett egy adóból és egy vevőből áll, ami lehetőséget ad, egy rádiós kapcsolat működésének közvetlen ellenőrzésére. 24

25 HÖRMANN Hörmann rádiós rendszerek tervezése és szerelése 3. táblázat: A rádióhullámok áthatolási és csillapítási értékei Anyag Anyagvastagság Áthatolás százalékosan Tégla < 30 cm Fa < 30 cm Gipsz, Gipszkarton < 10 cm Vasbeton Fémrács (pl. vakolati < 1 mm drótháló), fémfalak Bevonat nélküli üveg < 5 mm Fémgőzölt üveg (pl hőszigetelt üveg) Műanyag Kő, forgácslap < 30 cm Habkő < 30 cm Gázbeton < 30 cm Födém < 30 cm Külső fal < 30 cm Válaszfal < 30 cm Autókarosszéria Az összes érték csak becslés, és nem abszolút értékként értendő. Csillapítás százalékosan 25

26 A legfontosabb szerelési tippek HÖRMANN A legfontosabb szerelési tippek A rádiós komponenesek szerelése előtt végezzen tervezést az ismert befolyásoló tényezők, és a szerelési valamint a működtetési szituáció figyelembevételével. Vegye figyelembe az adó és a vevő közötti csillapító és abszorpciós komponenseket (fa anyaga, berendezési tárgyak, akadályok, fém komponenesek általi árnyékolás; lásd a 3. táblázatot a 25. oldalon). Minél kevesebb objektum van az adó és a vevő között, annál jobb lesz a vétel. Kerülje, hogy nagy fémes tárgyak legyenek az adó és a vevő között (PC-ház, fémszekrény, stb.). Figyeljen rá, hogy a lehető legnagyobb távolságot tartson az elektronikus nagyfogyasztóktól (konyhaikészülékek, mikró, TV stb.), tápvezetékektől, lámpáktól és mobiltelefonoktól (lásd a Távolság a zavarforrásoktól fejezetet a 21. oldalon). Vegye figyelembe a valós falvastagságokat. A fém gőzölésű hőszigetelt üveg, a rádiós jelet csillapíthatja vagy visszaverheti. Az alumínium- vagy fémfóliás bevonatú hőszigetelés (pl. tetőtérbeépítésnél) a rádiós jel gyengülhet, ill. az áthatolási képesség megszűnhet. A fémgőzös fóliák / lépéshanggátlók a laminátburkolatoknál vagy parkettáknál, és a sűrűn csövezett padlófűtés csillapíthatja a rádiós jelet. Ne építse a vevőegységet kapcsoló- vagy fémszekrénybe, és ne szerelje azt fémes alapra. 26

27 HÖRMANN A legfontosabb szerelési tippek Tartson az adó és a vevő szerelése során legalább 10 cm-es távolságot a fém ajtókeretektől vagy fémfalaktól. Vegye figyelembe, hogy a helyiségek használatának vagy a berendezési tárgyak helyzetének változtatása a már telepített rádiós rendszerre hatással lehet (pl. egy alukeretes könnyűszerkezetes fal utólagos szerelése). Elektromos gépek és más rádiós rendszerek a rádiós átvitelt befolyásolhatják. A Hörmann rádiós rendszert a biztonságos jelátvitel ellenére sem szabad olyan biztonsági rendszerek vezérlésére használni, mint a VÉSZ-KI kapcsolás, mert a rádiós jel átvitele nem egy különlegesen biztosított jelátviteli úton történik, így a zavarok hatása nem zárható ki. A hatótávolság függ a beépítés helyszínétől, az épült építési módjától vagy a járművektől és a működtetési szituációtól. Ezért a szerelés előtt egy működési teszt végzése szükséges. Ha egy kéziadót az autóba telepít, válassza annak működtetési pozícióját, ha lehetséges, a kocsi A-oszlopának magasságába. Innen gyengül a legkevesebbet a kifelé sugárzott rádiós jel. A-oszlop 27

28 Így tesztelje a rádiós jel vételét a helyszínen HÖRMANN Így tesztelje a rádiós jel vételét a helyszínen A Hörmann rádiós rendszer működésének a kívánt telepítési helyszínen történő ellenőrzéséhez kettő tesztszett áll a rendelkezésére: Hörmann HPG1 kéziadóvizsgáló készülék Evvel lehet 26,975 MHz-től 868,3 MHz-ig a fix kódolású Hörmann kéziadók működését és adóteljesítményét ellenőrizni. A HPG1-gyel meghatározható a jelerősség a garázsban, valamint a különböző frekvenciasávok zavarai felismerhetők és lokalizálhatók. Hörmann io-homecontrol -tesztkoffer Az io-homecontrol kéziadók hatótávolságának és működőképességének teszteléséhez. Ha tervezi egy kéziadó telepítését, tesztelje az adó helyzetét az összes lehetséges működtetési pozícióban, hogy a vétel optimális legyen. 28

29 HÖRMANN Hörmann rádiós vezérlések a gyakorlatban Hörmann rádiós vezérlések a gyakorlatban Rádiós távvezérlés a csarnok kapuján A csarnokkapu kényelmes és biztonságos nyitása-zárása egy Hörmann kéziadóval vagy egy fixen telepített rádiós kódkapcsolóval. 2. ábra: Példa egy Hörmann csarnokkapu rádiós működtetésére 29

30 Hörmann rádiós vezérlések a gyakorlatban HÖRMANN Rádió-távvezérelt bejárati ajtó Nyissa bejárati ajtaját kényelmesen egy Hörmann kéziadóval vagy egy fixen telepített rádiós kódkapcsolóval. 3. ábra: Példa egy Hörmann ajtó rádiós működtetésére 30

31 HÖRMANN Hörmann rádiós vezérlések a gyakorlatban A garázskapu rádiós vezérlése Nyissa és zárja garázskapuját kényelmesen és biztonságosan egy Hörmann kéziadóval vagy egy fixen telepített rádiós kódkapcsolóval. 4. ábra: Példa egy Hörmann garázskapu rádiós működtetésére 31

32 Hörmann rádiós vezérlések a gyakorlatban HÖRMANN A garázskapu intelligens rádiós vezérlése io-homecontrol rendszerrel Különböző épületgépészeti komponensek, mint pl. garázskapu, bejárati ajtó, árnyékoló, tetőablak vagy a redőnyök működtetése egy Hörmann kéziadóval. Az io-homecontrol -hoz tervezett vezérelhető komponensek állapotukról egy jelzést küldenek vissza az io-homecontrol -kéziadónak. 5. ábra: Példa különböző komponensek iohomecontrol -lal történő vezérléséhez 32

33 HÖRMANN Segítség működési zavarok esetére Hibajelenség Viselkedés Viselkedés Segítség működési zavarok esetére A következő tippek segítenek Önnek abban, hogy az egyszerűbb működési zavarokat gyorsan, saját maga hárítsa el. A meghajtás nem működik a távvezérlés impulzusgombjának működtetésekor. A kéziadó nyomógombjának megnyomásakor a bal oldali vagy mindkét LED gyengén vagy egyálatlán nem világít. Ok: Az elem feszültsége túl alacsony. ff Cseréljen elemeket (12 Volt / 23 A típus vagy 6 Volt / L1016 típus). Figyeljen az elemek polaritására! A kéziadó nyomógombjának megnyomásakor a bal oldali vagy mindkét LED felvillan majd nincs további jelzés. Ok: A gomb túl rövid ideig lett megnyomva így nem került parancs kiküldésre. ff Hosszabban tartsa nyomva a nyomógombot. Ok: Ez a gomb még nincs meghajtáshoz (termékhez) hozzárendelve. ff Tanítsa be a meghajtást (terméket) a használati utasításnak megfelelően. 33

34 Segítség működési zavarok esetére HÖRMANN Viselkedés Az impulzusgomb megnyomásakor a bal oldali vörös LED világít majd nincs további kijelzés. Ok: Zavar a meghajtásban (termékben) - meghajtásnál pl. a nyugalmi áramkör nyitott, pl. akadály a kapuban ªª ProMatic-nál: piros LED villog ªª SupraMatic-nál: hibaszám a Display-en ªª RotaMatic-nál: piros LED villog ªª LineaMatic-nál: piros LED villog ff Hárítsa el a zavart a meghajtás (termék) használati utasítása alapján. Ok: Meghajtás nincs betanítva, pl. egy gyári reset után. ªª ProMatic-nál: piros LED villog ªª SupraMatic-nál: L a Display-en ªª RotaMatic-nál: zöld LED villog ªª LineaMatic-nál: zöld LED villog ff Tanítsa be a meghajtást (utak / erők) a használati utasítás alapján. Viselkedés A meghajtómotor jár, de a kapu nem mozdul. Ok: A meghajtás kézzel szét lett reteszelve. ff Újra reteszelje vissza a meghajtást a használati utasítás szerint. 34

35 HÖRMANN Segítség működési zavarok esetére Viselkedés (csak HSM4-io) Viselkedés io-homecontrol -nál Az impulzus- vagy a státuszgomb megnyomása után mindkét LED felváltva villog narancs színben kb. 4 mp-ig. Ok: A HSM4-io a meghajtás hatótávolságán kívül van. ff Vigye a HSM4-io kéziadót a meghajtás kö- zelébe. Ok: A meghajtásnak nincs tápfeszültsége. ff Ellenőrizze a meghajtás tépfeszültségét. Ok: Az ESE1-io adó-/vevőegység nincs csatlakoztatva. ff Csatlakoztassa az ESE1-io egységet. Ok: A HSM4-io nincs létező termékhez betanítva. ff Állítsa vissza a HSM4-io kéziadót. ff Vigye át az aktuális távvezérlés rend- szerkulcsát. ff Tanítsa be a meghajtást a használati utasítás alapján. 35

36 Segítség működési zavarok esetére HÖRMANN Viselkedés (csak HSM4-io) Viselkedés (csak HSM4-io) Viselkedés (csak HSM4-io) Az impulzus- vagy a státuszgomb megnyomása után mindkét LED váltakozva villog narancs színben kb. 4 mp-ig. A LED az ESE1-io egységen gyorsan villog. Ok: Kommunikaciós hiba a meghajtás és az ESE1-io között. ff Húzza ki az ESE 1-io dugaszát, majd csatla- koztassa azt újra. Ok: Az ESE1-io ia kiszállított állapotban van. ff Tanítsa a távvezérlést a meghajtásra a has- nálati utasítás alapján. Az impulzusgomb megnyomása után mindkét LED felváltva villog piros színben kb. 4 mp-ig. Az állapotlekérdezés működik. Ok: A rendszerkulcs a meghajtásban igen, de a HSM4-io kéziadóban nem lett megváltoztatva. ff Vigye át a rendszerkulcsot egy aktuális távvezérlőről. A meghajtómotor jár, de a kapu nem mozdul. Az állapotlekérdezés működik, de a kijelzett állapot nem felel meg a kapu állapotának. Ok: A meghajtás kézzel szét lett reteszelve. ff Újra reteszelje vissza a meghajtást a használati utasítás szerint. 36

37 HÖRMANN Termékmminőség és törvényi követelények Termékmminőség és törvényi követelények Az összes Hörmann rádiós rendszer megfelel a német valamint az európai szabványoknak és irányelveknek, a felhasználók és a környezet biztonsága érdekében. Ezen belül a következő irányelvek és engedélyek kerültek betartásra: Az Európai Unió (EU) 1999/05/EK R&TTEirányelvei (Radio equipment and Telecommunications Terminal Equipment and the mutual recognition of their conformity), ami a rádiós és telekommunikációs berendezések forgalomba hozatalát és üzembe helyezését szabályozza. Az 1999/05/EK R&TTE-irányelvek a következő szabványok betartását tanúsítják: EN EN EN A 06/95/EK (2006/95/EC) kisfeszültségű berendezések irányelvei. Ezek szabályozzák a termékek elektronikus biztonságát. A 2004/108/EK EMV-irányelvek (2004/108/EC). Ezek szabályozzák az elektromágneses zavaró hatást, azaz a termék által kisugárzott elektromágneses zavarokat, és a külső zavarokkal szembeni ellenállóképességet. A szükséges hatósági engedélyek az érévnyben lévő telekommunkikációs rendelkezések szerint. A gyártó elektrotechnikai termékeire vonatkozó szabványok. 37

38 Termékmminőség és törvényi követelények HÖRMANN A Hörmann rádiós rendszerek az összes EUországban, Svájcban és más országokban is használhatók. A CE-jellel igazolja a Hörmann, hogy a termék megfelel az érvényes európai irányelveknek. Ha a CE-jelölés után egy négyjegyű szám áll, az a termék konformitásértékelési-folyamat keretében történő vizsgálatára utal. 38

39 HÖRMANN Az emberek és a berendezések biztonsága Az emberek és a berendezések biztonsága A felhasználók biztonsága A fejlesztés és a termékellenőrzés többek között az 2004/108/EK (2004/108/EC) EMV-irányelvek figyelemebe vételével történt. Ez szabályozza az elektromágneses zavarást, azaz a termék általi elektromágneses kisugárzását, és azok hatását. Ezen szabványelőírások és irányelvek betartása a Hörmann rádiós rendszerek, és felhasználóik lehető legnagyobb biztonságát szolgálják. Egy kéziadó maximális adóteljesítménye 1 mw alatti, és ezi is csak egy rövid működtetési ideig lép fel. Összehasonlításképpen egy mobiltelefon maximalis adóteljesítménye 2000 mw a teljes telefonálás alatt. Ebből kb. 100 mw-ot vesz fel az emberi fej. Az összehasonlításban tehát egy Hörmann rádiós adó esetén kb szer kevesebb sugárzási teljesítmény éri a testet, mint egy mobiltelefonos beszélgetésnél. Hatása a szívritmus-szabályzókra vagy a hallókészülékekre nem ismert. 39

40 Az emberek és a berendezések biztonsága HÖRMANN Biztonság az innovatív technikának köszönhetően Hogy az átviteli biztonság követelményei, a megbízhatóság és a hosszú élettartam teljesüljön, a HÖRMAN-rádiós rendszerek a legmagasabb műszaki igényeket is kielégítik. Eközben a következő pontok különösen fontosak: A jelfrekvencia használata az úgy nevezett ISM-frekvenciasávon belül (ipari, tudomyányos, és orvosi sáv) van, ami speciálisan ehhez a felhasználáshoz lett szabályozva és felszabadítva a megnövelt lejátviteli biztonság érdekében. A saját fejlesztésű és kódolású Hörmann rádiós protokoll alkalmazása az információátvitel biztonsága érdekében. Az átviteli biztonság további növelése érdekében a Hörmann az io-homecontrol sorozatottal egy kétirányú rendszert (az adó várja a vevő visszaigazolását) kínál. A csúcsminőségű, modern és ellenállóképes elektronikus alkatrészek használata szavatolja mind a rendszerkomponensek hosszú élettartamát, mind a Hörmann rádiós rendszer rugalmas használhatóságát. Új telepítés vagy egy meglévő rendszer modernizálása, a Hörmann rádiós rendszer biztonságos befektetés. 40
