1 Meghajtások Termékkáttekintés Garázskapu-meghajtások Oldal SupraMatic E, 2. sorozat 161 SupraMatic P, 2. sorozat 162 SupraMatic Pio, 2. sorozat 163 SupraMatic H, 2. sorozat 164 Speciális kiegészítõk SupraMatic H meghajtáshoz, 2. sorozat 165 ProMatic, 2. sorozat 166 ProMatic P, 2. sorozat 167 ProMatic Akku, 2. sorozat 168 Speciális kiegészítõk ProMatic Akku meghajtáshoz, 169 EcoStar B 212 Kapubejárati meghajtások Oldal RotaMatic szárnyaskapu-meghajtás 170 RotaMatic P szárnyaskapu-meghajtás 171 RotaMatic Pio szárnyaskapu-meghajtás 172 RotaMatic PL szárnyaskapu-meghajtás 173 RotaMatic PLio szárnyaskapu-meghajtás 174 RotaMatic Akku szárnyaskapu-meghajtás 175 Speciális kiegészítõk RotaMatic Akku meghajtásokhoz 176 Kiegészítõk és záróélvédelem RotaMatic és RotaMatic Akku szárnyaskapu-meghajtásokhoz DTH 700 szárnyaskapu meghajtás 179 DTU 250 szárnyaskapu-meghajtás 180 Kiegészítõk DTH700 és DTU250 szárnyaskapu-meghajtásokhoz 181 LineaMatic tolókapu-meghajtás 182 LineaMatic P tolókapu-meghajtás 183 LineaMatic Pio tolókapu-meghajtás 184 STA 90 tolókapu-meghajtás és szükséges kiegészítõi 185 STA 180 tolókapu-meghajtás és szükséges kiegészítõi 186 STA 220 tolókapu-meghajtás és szükséges kiegészítõi 187 Záróélvédelem STA tolókapu-meghajtásokhoz 188 Húzómotorok Kiegészítõk garázskapu- és kapubejárati meghajtásokhoz Oldal Kéziadók, kéziadó vizsgáló készülék, falba süllyesztett adóegység Vevõegységek Relés vevõegységek, falba süllyesztett vevõegység 194 Relépanel, adpaterpanel, opciós relé, univerzális panel, szükségakku 195 Belsõ nyomógomb, rádiós kaódkapcsoló, kódkapcsoló 196 Transzponder 197 Csatlakozó-vezetékek, vezetékhosszabbítások 198 Ujjlenyomat-olvasó meghajtásokhoz, ujjlenyomat-olvasó bejárati ajtókhoz 199 Kulcsos kapcsoló, hengerzár, mikrokapcsoló, vezérlõ oszlop 200 Jelzõlámpa, idõrelé 201 Fénysorompók 202 Csatlakoztatható záróélvédelem és elölfutó fénysorompó 203 Személybejáró érzékelõk 204 Reteszelõ zárkészlet, szükségkireteszelés 205 Vasalatok, vezetõsín szárnyaskapu vasalathoz, záróprofil Áttekintõ táblázatok Oldal Garázskapu-meghajtások és kiegészítõik kombinációs lehetõségei Garázskapu-meghajtások személybejáró érzékelõi és záróélvédelmi kombinációs lehetõségei 210 Szárnyaskapu-meghajtások és kiegészítõik kombinációs lehetõségei 211 Kereskedõi árjegyzék (HU) 167/1 159

2 io homekontrol Termékleírás io-homekontrol Az io-homecontrol technológia egy olyan vezetékmentes kommunikációs protokoll ami lehetõvé teszi az olyan különbözõ épületgépészeti és építõipari gyártók termékeinek, mint pl. a kapubejárati- és garázskapuk, a motorizált redõnyök, zsaluk és tetõablakok, fûtõ- és hûtõrendszerek valamint zárszerkezetek egységes vezérlését. Az elõre beállított programoknak köszönhetõen kontrollálható és vezérelhetõ a szellõzés a hõmérséklet, és pl. beállítható, hogy a ház elhagyásakor automatikusan bezáródjon a tetõablak, a bejárati ajtó zárszerkezete és a kapu. Az elõre beállított szcenáriók és prgramok így növelik a komfortot és a biztonságot, szabályozzák a klímát és segítenek az energiamegtakarításban. Az io-homecontrol egyik fõ elõnye az eddigi rádiós rendszerekkel szemben a visszaigazolás funkciója. Az io-homecontrol kétirányú nyelvezete lehetõvé teszi a készülék számára, hogy válaszoljon a vezérlõparancsra, és a tevékenység elvégzését visszaigazolja. Az átvitel három frekvencián (868 MHz-tõl 870 MHz-ig) történik, és minden termékhez megengedett a frekvenciaválasztás, hogy a kívánt parancs garantáltan elvégezhetõ legyen. A rendszerhez új io-homecontrol termékek utólagos csatlakoztatásához nem szükséges rendszerátalakítás. Az io-homecontrol technológia biztonsága egy 128 bites szimmetrikus kód, hasonló, mint az elektronikus pénzforgalom kódolása. Ezen eljárással mostantól az olyan biztonsági szempontból kritikus területek, mint bejárati ajtók és ablakok, is vezérelhetõk. A konfiguráció egyszerû. Az elsõ használat elõtt ki kell csarélni az adót (a távirányítót) és a vevõegységet egy io-homecontrol kompatibilis termékre (pl. egy tetõablaknál). Ezután vevõegység által egy véletlenszû kód a generálódik (a szám megváltozik minden egyes újabb parancsnál), ami után a termék (pl. a garázskapu-meghajtás) az installáció részeként regisztrálva lesz. Ezen idõponttól a terméket már csak az adott távirányítóval vezérelhetõ. Más távirányítóval való hozzáférés nem lehetséges. Az io-homecontrol -termékek csatlakoztatása nem igényel semmiféle elõzetes infrastruktúrát (kábelhálózatot, kábelezést, számítógépet, szoftvert, központot, stb.), így nem jár semmiféle kiegészítõ installációs költséggel sem. A 4-gombos HSM 4 io kéziadóval szériában két kapuhoz használható, így pl. egy garázs- és egy udvari bejáratikapu vezérelhetõ vele. Azonban a második kapu helyett használható a ház bejárati ajtaja zárszerkezetének vezérlésére is. A kapu ill ajtó nyitott állapota látható a státuszkijelzõn. A kijelzõ egy második bicolor LED-del van ellátva, hogy a nyitott és zárt állapot egyértelmû lekérdezhetõ legyen. Ha a HSM 4 io kéziadót csak egy garázskapuhoz használják, úgy használható mindkét szabad gomb a résznyitás és a meghajtásvilágítás vezérlésére. Az impulzusgombok (1 és 3) által akár több készülék is vezérelhetõ. Ilyen állapotban max. 3 készülék tárolható, melyek aztán egyetlen gombnyomásra indíthatók, pl. bejárati ajtó bezárása, garázs- és tolókapu zárása. Ha a készülékek elérik a programozott pozíciót, akkor a pozitív státusz kijelzésre kerül. A kijlezõvel ellátott HSH io távirányítóval az io-homecontrol kompatibilis termékek regisztrálhatók. A funkciógombok által a megfelelõ készülék kiválasztható, és a NYIT / ZÁR / STOP gombok által vezérelhetõ. A kijelzõn a készülék állapota diagrammon van ábrázolva. Összesen nyolc program tárolható. mindegyik program akár több készüléket is vezérelhet, akár egy idõkapcsolón keresztül is. Így lehet, pl. egy éjszakai program az ablakok, zsaluk, a garázskapu zárására és a bejárati ajtó zárjának egyidejû bezárására. Ha egy készülék nem rendesen záródna, úgy megjelenik egy hibajezés a készülék nevével. Az ESE 1 io veveõegység (a szállítási program része) szükséges, ha SupraMatic P, RotaMatic P/PL és LineaMatic P meghatást io-homecontrol kéziadóval kell mûködtetni. Ilyenkor a csatlakoztatás és a tápellátás a meghajtás BUS-rendszerén keresztül történik 160 Kereskedõi árjegyzék (HU) 167/1

3 SupraMatic E garázskapu-meghajtás 2. sorozat SupraMatic E 2. sorozat, termékleírás Szériában 4-csatornás HS 4 kéziadóval, és integrált vevõegységgel Gyorsnyitás funkcióval SupraMatic E 2. sorozat Garázskapu-meghajtás Nem használható ipari környezetben! Csak száraz helyiségekhez! Parkolóhelyek max. száma: max. 25 nyitásciklus (nyitás/zárás) naponta, vagy max. 12 parkolóhely engedélyezett. A meghajtás adatai: 24 V egyenáramú csigahajtású motor, tápfeszültség V AC, 0,2 kw, húzó- és nyomóerõ 650 N, nyitási sebesség kb. 22 cm/s. Vezérlõ elektronika: Mikroprocesszoros vezérlés, automatikusan betanítható leállító automatikával és végállásokkal, lágy indítással és állítható lassított stop funkcióval, 7-szegmenses kijelzõvel, meghajtás-világítással és beállítható második nyitásmagassággal, beállítható automatikus utánzárással, mp-ig aktiválható nyitvatartási idõvel, impulzusvezérléssel. Használható max mm széles kapukhoz FS 10 vezetõsín: Önhordó acélsínek, poliészter/poliamid-fogasszíjjal, mûanyag vezetõszánnal és automatikus szíjfeszítéssel, 1-részes, kompletten elõszerelve. FS 2 vezetõsín: Mint az FS 10, azonban 2-részes, elõszerelt. Szériafelszereltség: HS4 négygombos kéziadó és integrált 3-csatornás vevõegység, 868,3 MHz. Minden kéziadó gyárilag kódolva, a több mint 1 billió lehetõségbõl. Belsõ mûködtetésû gyorskireteszelés, tápvezeték Euro-dugasszal, integrált, távvezérelhetõ garázsvilágítás gyárilag 2 perces megvilágításra beállítva. Feltolás elleni védelem, mint biztonsági egység. Univerzális vasalat billenõ és szekcionált kapukhoz! Ház: Alumínium és mûanyag Hõmérséklettartomány: - 20 C-tól + 60 C-ig Az automatikus utánzárás aktiválásához fénysorompó csatlakoztatása szükséges! Elemárak Meghjajtásfej Vezetõsínek SupraMatic E FS sorozat (1-részes) FS 2 (2-részes) Komplett árak SupraMatic E 2. sorozat FS 10 FS 2 sínnel sínnel Húzómotorok rövid sínnel K FS 10 / FS 2 Berry-kapukhoz 2500 mm magasságig Szekcionált kapukhoz N-sínvezetéssel 2250 mm magasságig Szekcionált kapukhoz L/Z-sínvezetéssel 2125 mm mag.-gig Teljes hossz 3200 mm, mûködési tartomány 2475 mm közepes sínnel M FS 10 / FS 2 Berry-kapukhoz 2750 mm magasságig Szekcionált kapukhoz N-sínvezetéssel 2500 mm magasságig Szekcionált kapukhoz L/Z-sínvezetéssel 2375 mm mag.-gig Teljes hossz 3450 mm, mûködési tartomány 2725 mm hosszú sínnel L FS 10 / FS 2 Szekcionált kapukhoz N/L/Z-sínvezetéssel 3000 mm mag.-gig Teljes hossz 4215 mm, mûködési tartomány 3400 mm Más gyártmányú billenõ- és szekcionált kapuk esetén feltétlenül vegye figyelembe a mûködési tartományt! Az FS 10 és FS 2 vezetõsínek akár egyedi hosszban is rendelhetõk, de max mm profil-hosszúságig! (profilhossz = teljes hossz mm). Árak és szállítási határidõ külön ajánlatra! 30-as sorozatú Hörmann kapuk még rugótörés-biztosítás nélkül voltak szállítva. Meghajtás utólagos felszerelése esetén a vezetõszánra egy kiegészítõt kell felszerelni ( , 206. oldal)! Emiatt szükségkioldó felszerelése e kapuknál nem lehetséges! A Hörmann meghajtások és tartozékaik kombinációs lehetõségeit bemutató áttekintõ táblázat a oldalakon található. Kereskedõi árjegyzék (HU) 167/1 161

4 SupraMatic P garázskapu-meghajtás 2. sorozat SupraMatic P 2. sorozat, termékleírás : Szériában EL101 egyutas fénysorompóval Gyorsnyitás funkcióval Garázskapu-meghajtás Nem használható ipari környezetben! Csak száraz helyiségekhez! Parkolóhelyek max. száma: max. 50 nyitásciklus (nyitás/zárás) naponta, vagy max. 25 parkolóhely engedélyezett. A meghajtás adatai: 24 V egyenáramú csigahajtású motor, tápfeszültség V AC, 0,2 kw, húzó- és nyomóerõ 750 N, nyitási sebesség kb. 22 cm/s. Vezérlõ elektronika: Mikroprocesszoros vezérlés, automatikusan betanítható leállító automatikával és végállásokkal, lágy indítással és állítható lassított stop funkcióval, 7-szegmenses kijelzõvel, meghajtás-világítással és beállítható második nyitásmagassággal, beállítható automatikus utánzárással, mp-ig aktiválható nyitvatartási idõvel, impulzusvezérléssel. FS 10 vezetõsín: Önhordó acélsínek, poliészter/poliamid-fogasszíjjal, mûanyag vezetõszánnal és automatikus szíjfeszítéssel, 1-részes, kompletten elõszerelve. FS 2 vezetõsín: Mint az FS 10, azonban 2-részes, elõszerelt. Szériafelszereltség: HS4 négygombos kéziadó és integrált 3-csatornás vevõegység, 868,3 MHz. Minden kéziadó gyárilag kódolva, a több mint 1 billió lehetõségbõl. Belsõ mûködtetésû gyorskireteszelés, tápvezeték Euro-dugasszal, integrált, távvezérelhetõ garázsvilágítás gyárilag 2 perces megvilágításra beállítva. Feltolás elleni védelem, mint biztonsági egység, és EL101 egyutas fénysorompó, mint kiegészítõ biztonsági egység. Univerzális vasalat billenõ és szekcionált kapukhoz! Ház: Alumínium és mûanyag Hõmérséklettartomány: - 20 C-tól + 60 C-ig Az automatikus utánzárás aktiválásához fénysorompó csatlakoztatása szükséges! SupraMatic P 2. sorozat Használható max mm széles kapukhoz Elemárak Meghjajtásfej Vezetõsínek SupraMatic P FS sorozat (1-részes) FS 2 (2-részes) Komplett árak SupraMatic P 2. sorozat FS 10 FS 2 sínnel sínnel rövid sínnel K FS 10 / FS 2 Berry-kapukhoz 2500 mm magasságig Szekcionált kapukhoz N-sínvezetéssel 2250 mm magasságig Szekcionált kapukhoz L/Z-sínvezetéssel 2125 mm mag.-gig Teljes hossz 3200 mm, mûködési tartomány 2475 mm közepes sínnel M FS 10 / FS 2 Berry-kapukhoz 2750 mm magasságig Szekcionált kapukhoz N-sínvezetéssel 2500 mm magasságig Szekcionált kapukhoz L/Z-sínvezetéssel 2375 mm mag.-gig Teljes hossz 3450 mm, mûködési tartomány 2725 mm hosszú sínnel L FS 10 / FS 2 Szekcionált kapukhoz N/L/Z-sínvezetéssel 3000 mm mag.-gig Teljes hossz 4215 mm, mûködési tartomány 3400 mm Más gyártmányú billenõ- és szekcionált kapuk esetén feltétlenül vegye figyelembe a mûködési tartományt! Az FS 10 és FS 2 vezetõsínek akár egyedi hosszban is rendelhetõk, de max mm profil-hosszúságig! (profilhossz = teljes hossz mm). Árak és szállítási határidõ külön ajánlatra! 30-as sorozatú Hörmann kapuk még rugótörés-biztosítás nélkül voltak szállítva. Meghajtás utólagos felszerelése esetén a vezetõszánra egy kiegészítõt kel felszerelni ( , 206. oldal)! Emiatt szükségkioldó felszerelése e kapuknál nem lehetséges! A Hörmann meghajtások és tartozékaik kombinációs lehetõségeit bemutató áttekintõ táblázat a oldalakon található. 162 Kereskedõi árjegyzék (HU) 167/1

5 SupraMatic P io garázskapu-meghajtás 2. sorozat SupraMatic Produktbeschreibung P 2. sorozat, termékleírás : io homkontrol Szériában EL101 egyutas fénysorompóval Szállítás: tõl SupraMatic P io 2. sorozat Garázskapu-meghajtás Nem használható ipari környezetben! Csak száraz helyiségekhez! Parkolóhelyek max. száma: max. 50 nyitásciklus (nyitás/zárás) naponta, vagy max. 25 parkolóhely engedélyezett. A meghajtás adatai: 24 V egyenáramú csigahajtású motor, tápfeszültség V AC, 0,2 kw, húzó- és nyomóerõ 750 N, nyitási sebesség kb. 22 cm/s. Vezérlõ elektronika: Mikroprocesszoros vezérlés, automatikusan betanítható leállító automatikával és végállásokkal, lágy indítással és állítható lassított stop funkcióval, 7-szegmenses kijelzõvel, meghajtás-világítással és beállítható második nyitásmagassággal, beállítható automatikus utánzárással, mp-ig aktiválható nyitvatartási idõvel, impulzusvezérléssel. Használható max mm széles kapukhoz FS 10 vezetõsín: Önhordó acélsínek, poliészter/poliamid-fogasszíjjal, mûanyag vezetõszánnal és automatikus szíjfeszítéssel, 1-részes, kompletten elõszerelve. FS 2 vezetõsín: Mint az FS 10, azonban 2-részes, elõszerelt. Szériafelszereltség: HSM4io négygombos kéziadó kéziadótartóval és egy ESE1 adó-vevõ egységgel MHz. A kéziadó státusz LED-del a kapu nyitott és zárt állapotának kijelzésére. Belsõ mûködtetésû gyorskireteszelés, tápvezeték Euro-dugasszal, integrált, távvezérelhetõ garázsvilágítás gyárilag 2 perces megvilágításra beállítva. Feltolás elleni védelem, mint biztonsági egység, és EL101 egyutas fénysorompó, mint kiegészítõ biztonsági egység. Univerzális vasalat billenõ és szekcionált kapukhoz! Ház: Alumínium és mûanyag Hõmérséklettartomány: - 20 C-tól + 60 C-ig Az automatikus utánzárás aktiválásához fénysorompó csatlakoztatása szükséges! Elemárak Meghjajtásfej Vezetõsínek SupraMatic P FS sorozat (1-részes) FS 2 (2-részes) Komplett árak SupraMatic P 2. sorozat FS 10 FS 2 sínnel sínnel Húzómotorok rövid sínnel K FS 10 / FS 2 Berry-kapukhoz 2500 mm magasságig Szekcionált kapukhoz N-sínvezetéssel 2250 mm magasságig Szekcionált kapukhoz L/Z-sínvezetéssel 2125 mm mag.-gig Teljes hossz 3200 mm, mûködési tartomány 2475 mm közepes sínnel M FS 10 / FS 2 Berry-kapukhoz 2750 mm magasságig Szekcionált kapukhoz N-sínvezetéssel 2500 mm magasságig Szekcionált kapukhoz L/Z-sínvezetéssel 2375 mm mag.-gig Teljes hossz 3450 mm, mûködési tartomány 2725 mm hosszú sínnel L FS 10 / FS 2 Szekcionált kapukhoz N/L/Z-sínvezetéssel 3000 mm mag.-gig Teljes hossz 4215 mm, mûködési tartomány 3400 mm Más gyártmányú billenõ- és szekcionált kapuk esetén feltétlenül vegye figyelembe a mûködési tartományt! Az FS 10 és FS 2 vezetõsínek akár egyedi hosszban is rendelhetõk, de max mm profil-hosszúságig! (profilhossz = teljes hossz mm). Árak és szállítási határidõ külön ajánlatra! 30-as sorozatú Hörmann kapuk még rugótörés-biztosítás nélkül voltak szállítva. Meghajtás utólagos felszerelése esetén a vezetõszánra egy kiegészítõt kel felszerelni ( , 206. oldal)! Emiatt szükségkioldó felszerelése e kapuknál nem lehetséges! Speciális tartozék: HSM4 io négycsatornás mini kéziadó és HSH io kijelzõs kkéziadó: lásd a 190. oldalt A Hörmann meghajtások és tartozékaik kombinációs lehetõségeit bemutató áttekintõ táblázat a oldalakon található. Kereskedõi árjegyzék (HU) 167/1 163

6 SupraMatic H garázskapu-meghajtás 2. sorozat Gyorsnyitás funkcióval SupraMatic H 2. sorozat, termékleírás Garázskapu-meghajtás nagy igénybevételû kapukhoz.* Csak száraz helyiségekhez! Parkolóhelyek max. száma: max. 100 nyitásciklus (nyitás/zárás) naponta, vagy max. 50 parkolóhely engedélyezett. A meghajtás adatai: 24 V egyenáramú csigahajtású motor, tápfeszültség V AC, 0,2 kw, húzó- és nyomóerõ 1000 N, nyitási sebesség kb. 22 cm/s. Vezérlõelektronika: Mikroprocesszoros vezérlés, automatikusan betanítható leállító automatikával és végállásokkal, lágy indítással és állítható lassított stop funkcióval, 7-szegmenses kijelzõvel, meghajtás-világítással és beállítható második nyitásmagassággal, beállítható automatikus utánzárással, mp-ig aktiválható nyitvatartási idõvel, impulzusvezérléssel. FS 60 vezetõsín: Önhordó acélsín poliuretán fogasszíjjal, mûanyag vezetõszánnal és csapágyazott fordítógörgõvel. 1-részes, kompletten elõszerelt. FS 6 vezetõsín: Mint FS 60, azonban 2-részes, elõszerelt. Szériafelszereltség: Belsõ mûködtetésû gyorskireteszelés, tápvezeték eurodugasszal, második felfüggesztés FS 60 és FS 6 vezetõsínekhez, integrált beállítható garázsmegvilágítás. Feltolásvédelem mint biztonsági egység. Univerzális vasalat billenõ és szekcionált kapukhoz! Ház: Alumínium és mûanyag Hõmérséklettartomány: - 20 C-tól + 60 C-ig Az automatikus utánzárás aktiválásához fénysorompó csatlakoztatása szükséges! Távvezérlés NÉLKÜL! (Távvezérlést lásd a 189. oldaltól) SupraMatic H 2. sorozat Használható max mm széles kapukhoz Elemárak Meghajtásfej Vezetõsínek SupraMatic H FS 60 FS 6 2. sorozat (1-részes) (2-részes) Komplett árak SupraMatic H 2.sorozat FS 60 FS 6 sínnel sínnel rövid sínnel K FS 60 / FS 6 Berry-kapukhoz 2500 mm magasságig Szekcionált kapukhoz N-sínvezetéssel 2250 mm magasságig Szekcionált kapukhoz L/Z-sínvezetéssel 2125 mm mag.-gig Teljes hossz 3200 mm, mûködési tartomány 2475 mm közepes sínnel M FS 60 / FS 6 BBerry-kapukhoz 2750 mm magasságig Szekcionált kapukhoz N-sínvezetéssel 2500 mm magasságig Szekcionált kapukhoz L/Z-sínvezetéssel 2375 mm mag.-gig Teljes hossz 3450 mm, mûködési tartomány 2725 mm hosszú sínnel L FS 60 / FS 6 Szekcionált kapukhoz N/L/Z-sínvezetéssel 3000 mm mag.-gig Teljes hossz 4215 mm, mûködési tartomány 3400 mm Más gyártmányú billenõ- és szekcionált kapuk esetén feltétlenül vegye figyelembe a mûködési tartományt! Az FS 60 és FS 6 vezetõsínek akár egyedi hosszban is rendelhetõk, de max mm profil-hosszúságig! (profilhossz = teljes hossz mm). Árak és szállítási határidõ külön ajánlatra! 30-as sorozatú Hörmann kapuk még rugótörés-biztosítás nélkül voltak szállítva. Meghajtás utólagos felszerelése esetén a vezetõszánra egy kiegészítõt kell felszerelni ( , 206. oldal)! Emiatt szükségkioldó felszerelése e kapuknál nem lehetséges! A Hörmann meghajtások és tartozékaik kombinációs lehetõségeit bemutató áttekintõ táblázat a oldalakon található. * Ipari szekcionált kapukra való felszerelés csak külön ajánlat alapján Kereskedõi árjegyzék (HU) 167/1

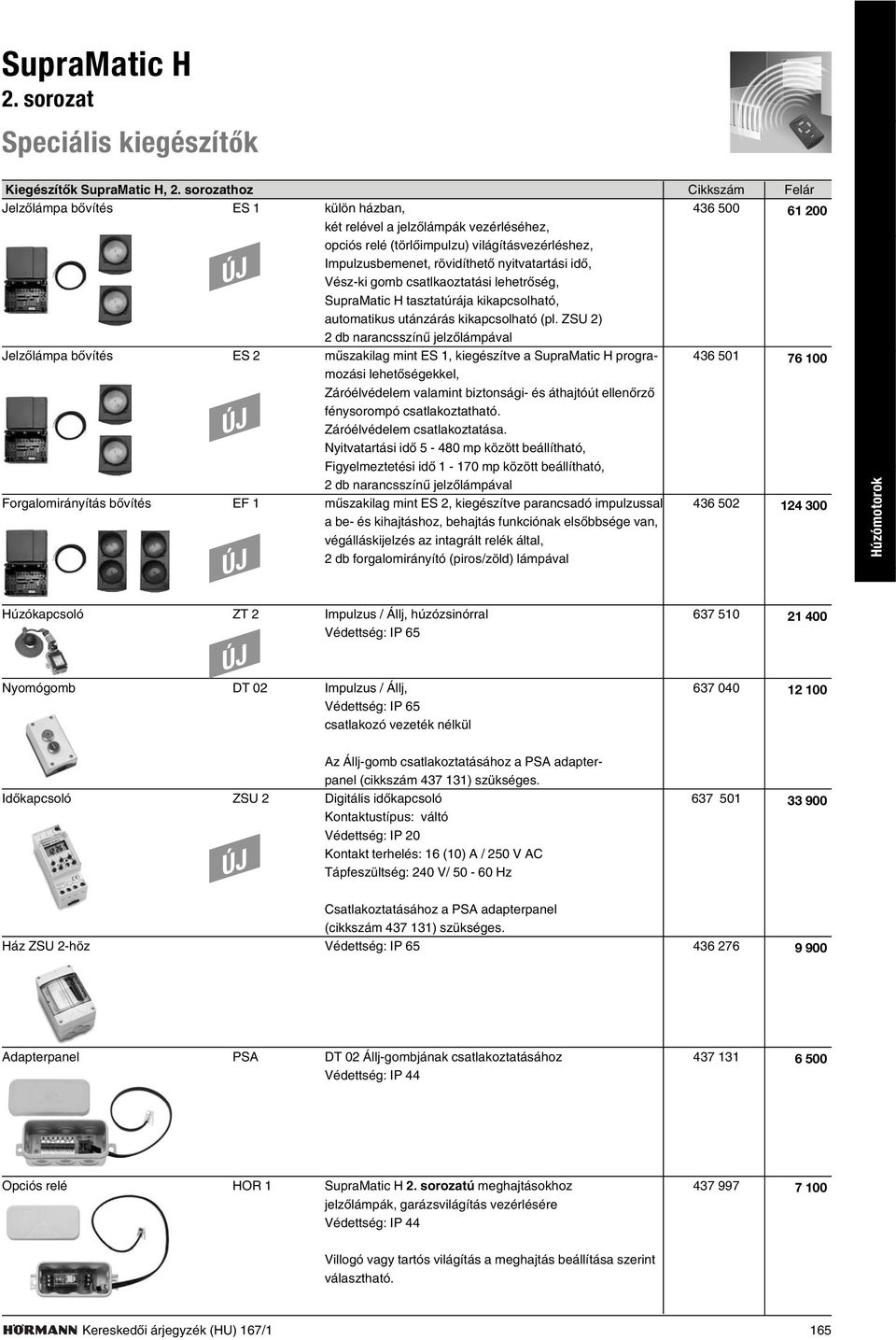

7 SupraMatic H 2. sorozat Speciális kiegészítõk Kiegészítõk SupraMatic H, 2. sorozathoz Cikkszám Felár Jelzõlámpa bõvítés ES 1 külön házban, két relével a jelzõlámpák vezérléséhez, opciós relé (törlõimpulzu) világításvezérléshez, Impulzusbemenet, rövidíthetõ nyitvatartási idõ, Vész-ki gomb csatlkaoztatási lehetrõség, SupraMatic H tasztatúrája kikapcsolható, automatikus utánzárás kikapcsolható (pl. ZSU 2) 2 db narancsszínû jelzõlámpával Jelzõlámpa bõvítés ES 2 mûszakilag mint ES 1, kiegészítve a SupraMatic H progra mozási lehetõségekkel, Záróélvédelem valamint biztonsági- és áthajtóút ellenõrzõ fénysorompó csatlakoztatható. Záróélvédelem csatlakoztatása. Nyitvatartási idõ mp között beállítható, Figyelmeztetési idõ mp között beállítható, 2 db narancsszínû jelzõlámpával Forgalomirányítás bõvítés EF 1 mûszakilag mint ES 2, kiegészítve parancsadó impulzussal a be- és kihajtáshoz, behajtás funkciónak elsõbbsége van, végálláskijelzés az intagrált relék által, 2 db forgalomirányító (piros/zöld) lámpával Húzómotorok Húzókapcsoló ZT 2 Impulzus / Állj, húzózsinórral Védettség: IP 65 Nyomógomb DT 02 Impulzus / Állj, Védettség: IP 65 csatlakozó vezeték nélkül Az Állj-gomb csatlakoztatásához a PSA adapterpanel ( ) szükséges. Idõkapcsoló ZSU 2 Digitális idõkapcsoló Kontaktustípus: váltó Védettség: IP 20 Kontakt terhelés: 16 (10) A / 250 V AC Tápfeszültség: 240 V/ Hz Csatlakoztatásához a PSA adapterpanel ( ) szükséges. Ház ZSU 2-höz Védettség: IP Adapterpanel PSA DT 02 Állj-gombjának csatlakoztatásához Védettség: IP Opciós relé HOR 1 SupraMatic H 2. sorozatú meghajtásokhoz jelzõlámpák, garázsvilágítás vezérlésére Védettség: IP Villogó vagy tartós világítás a meghajtás beállítása szerint választható. Kereskedõi árjegyzék (HU) 167/1 165

8 ProMatic garázskapu-meghajtás 2. sorozat Szériában 4-csatornás HSM4 kéziadóval, és integrált vevõegységgel ProMatic, 2. sorozat termékleírás Garázskapu-meghajtás Nem használható ipari környezetben! Csak száraz helyiségekhez! Parkolóhelyek max. száma: max. 12 nyitásciklus (nyitás/zárás) naponta, vagy max. 6 parkolóhely engedélyezett. A meghajtás adatai: 24 V egyenáramú csigahajtású motor, tápfeszültség V AC, 0,2 kw, húzó- és nyomóerõ 500 N, nyitási sebesség kb. 14 cm/s. Vezérlõ elektronika: Mikroprocesszoros vezérlés, automatikusan betanítható leállító automatikával és végállásokkal, lágy indítással és állítható lassított stop funkcióval, meghajtás-világítással, beállítható automatikus utánzárással, 30 mp-ig aktiválható nyitvatartási idõvel, impulzusvezérléssel. FS 10 vezetõsín: Önhordó acélsínek, poliészter/poliamid-fogasszíjjal, mûanyag vezetõszánnal és automatikus szíjfeszítéssel, 1-részes, kompletten elõszerelve. FS 2 vezetõsín: Mint az FS 10, azonban 2-részes, elõszerelt. Szériafelszereltség: HSM4 négygombos mini kéziadó és integrált vevõegység, 868,3 MHz. Minden kéziadó gyárilag kódolva, a több mint 1 billió lehetõségbõl. Belsõ mûködtetésû gyorskireteszelés, tápvezeték Euro-dugasszal, a meghajtás házába integrált mûködtetõgomb, integrált garázsvilágítás gyárilag 2 perces megvilágításra beállítva. Feltolásvédelem, mint biztonsági egység. Univerzális vasalat billenõ és szekcionált kapukhoz! Ház: mûanyag Hõmérséklettartomány: - 20 C-tól + 60 C-ig Az automatikus utánzárás aktiválásához fénysorompó csatlakoztatása szükséges! ProMatic 2. sorozat Használható max mm szélességig, de max. 10 m 2 kapufelületig Meghajtásfej ProMatic 2. sorozat Elemárak Vezetõsínek FS 10 (1-részes) FS 2 (2-részes) Komplett árak ProMatic 2. sorozat FS 10 FS 2 sínnel sínnel rövid sínnel K FS 10 / FS 2 Berry-kapukhoz 2500 mm magasságig Szekcionált kapukhoz N-sínvezetéssel 2250 mm magasságig Szekcionált kapukhoz L/Z-sínvezetéssel 2125 mm mag.-gig Teljes hossz 3200 mm, mûködési tartomány 2475 mm közepes sínnel M FS 10 / FS 2 Berry-kapukhoz 2750 mm magasságig Szekcionált kapukhoz N-sínvezetéssel 2500 mm magasságig Szekcionált kapukhoz L/Z-sínvezetéssel 2375 mm mag.-gig Teljes hossz 3450 mm, mûködési tartomány 2725 mm hosszú sínnel L FS 10 / FS 2 Szekcionált kapukhoz N/L/Z-sínvezetéssel 3000 mm mag.-gig Teljes hossz 4215 mm, mûködési tartomány 3400 mm Más gyártmányú billenõ- és szekcionált kapuk esetén feltétlenül vegye figyelembe a mûködési tartományt! Az FS 10 és FS 2 vezetõsínek akár egyedi hosszban is rendelhetõk, de max mm profil-hosszúságig! (profilhossz = teljes hossz mm). Árak és szállítási határidõ külön ajánlatra! 30-as sorozatú Hörmann kapuk még rugótörés-biztosítás nélkül voltak szállítva. Meghajtás utólagos felszerelése esetén a vezetõszánra egy kiegészítõt kel felszerelni ( , 206. oldal)! Emiatt szükségkioldó felszerelése e kapuknál nem lehetséges! A Hörmann meghajtások és tartozékaik kombinációs lehetõségeit bemutató áttekintõ táblázat a oldalakon található. 166 Kereskedõi árjegyzék (HU) 167/1

9 ProMatic P garázskapu-meghajtás 2. sorozat Szériában 4-csatornás HSM4 kéziadóval, és integrált vevõegységgel ProMatic P, 2. sorozat termékleírás ProMatic P 2. sorozat Garázskapu-meghajtás Nem használható ipari környezetben! Csak száraz helyiségekhez! Parkolóhelyek max. száma: max. 20 nyitásciklus (nyitás/zárás) naponta, vagy max. 10 parkolóhely engedélyezett. A meghajtás adatai: 24 V egyenáramú csigahajtású motor, tápfeszültség V AC, 0,2 kw, húzó- és nyomóerõ 600 N, nyitási sebesség kb. 14 cm/s. Vezérlõ elektronika: Mikroprocesszoros vezérlés, automatikusan betanítható leállító automatikával és végállásokkal, lágy indítással és állítható lassított stop funkcióval, meghajtás-világítással, beállítható automatikus utánzárással, 30 mp-ig aktiválható nyitvatartási idõvel, impulzusvezérléssel. Használható max mm széles kapukhoz FS 10 vezetõsín: Önhordó acélsínek, poliészter/poliamid-fogasszíjjal, mûanyag vezetõszánnal és automatikus szíjfeszítéssel, 1-részes, kompletten elõszerelve. FS 2 vezetõsín: Mint az FS 10, azonban 2-részes, elõszerelt. Szériafelszereltség: HSM4 négygombos mini kéziadó és integrált vevõegység, 868,3 MHz. Minden kéziadó gyárilag kódolva, a több mint 1 billió lehetõségbõl. Belsõ mûködtetésû gyorskireteszelés, tápvezeték Euro-dugasszal, a meghajtás házába integrált mûködtetõgomb, integrált garázsvilágítás gyárilag 2 perces megvilágításra beállítva. Feltolásvédelem, mint biztonsági egység. Univerzális vasalat billenõ és szekcionált kapukhoz! Ház: mûanyag Hõmérséklettartomány: - 20 C-tól + 60 C-ig Az automatikus utánzárás aktiválásához fénysorompó csatlakoztatása szükséges! Elemárak Meghajtásfej Vezetõsínek ProMatic P FS 10 FS 2 2. sorozat (1-részes) (2-részes) Komplett árak ProMatic P 2. sorozat FS 10 FS 2 sínnel sínnel Húzómotorok rövid sínnel K FS 10 / FS 2 Berry-kapukhoz 2500 mm magasságig Szekcionált kapukhoz N-sínvezetéssel 2250 mm magasságig Szekcionált kapukhoz L/Z-sínvezetéssel 2125 mm mag.-gig Teljes hossz 3200 mm, mûködési tartomány 2475 mm közepes sínnel M FS 10 / FS 2 Berry-kapukhoz 2750 mm magasságig Szekcionált kapukhoz N-sínvezetéssel 2500 mm magasságig Szekcionált kapukhoz L/Z-sínvezetéssel 2375 mm mag.-gig Teljes hossz 3450 mm, mûködési tartomány 2725 mm hosszú sínnel L FS 10 / FS 2 Szekcionált kapukhoz N/L/Z-sínvezetéssel 3000 mm mag.-gig Teljes hossz 4215 mm, mûködési tartomány 3400 mm Más gyártmányú billenõ- és szekcionált kapuk esetén feltétlenül vegye figyelembe a mûködési tartományt! Az FS 10 és FS 2 vezetõsínek akár egyedi hosszban is rendelhetõk, de max mm profil-hosszúságig! (profilhossz = teljes hossz mm). Árak és szállítási határidõ külön ajánlatra! 30-as sorozatú Hörmann kapuk még rugótörés-biztosítás nélkül voltak szállítva. Meghajtás utólagos felszerelése esetén a vezetõszánra egy kiegészítõt kel felszerelni ( , 206. oldal)! Emiatt szükségkioldó felszerelése e kapuknál nem lehetséges! A Hörmann meghajtások és tartozékaik kombinációs lehetõségeit bemutató áttekintõ táblázat a oldalakon található. Kereskedõi árjegyzék (HU) 167/1 167

10 ProMatic Akku garázskapu-meghajtás 2. sorozat Szériában 4-csatornás HSM4 kéziadóval, és integrált vevõegységgel ProMatic Akku, 2. sorozat termékleírás Garázskapu-meghajtás Nem használható ipari környezetben! Csak száraz helyiségekhez! Parkolóhelyek max. száma: max. 4 nyitásciklus (nyitás/zárás) naponta, vagy max. 2 parkolóhely engedélyezett. Meghajtás adatai: 24 V egyenáramú csigahajtású motor hallszenzorral, húzó- és nyomóerõ 350 N, nyitási sebesség kb. 13 cm/s. Vezérlõ elektronika: Mikroprocesszoros vezérlés, automatikusan betanítható leállító automatikával és végállásokkal, lágy indítással és lassított stop funkcióval, impulzusvezérléssel MHz-es rádiótávvezérlés a meghajtásba inategrálva. FS 10 vezetõsín: Önhordó acélsínek, poliészter/poliamid-fogasszíjjal, mûanyag vezetõszánnal és automatikus szíjfeszítéssel, 1-részes, kompletten elõszerelve. FS 2 vezetõsín: Mint az FS 10, azonban 2-részes, elõszerelt. Szériafelszereltség: HSM4 négygombos mini kéziadó és integrált vevõegység, 868,3 MHz. Minden kéziadó gyárilag kódolva, a több mint 1 billió lehetõségbõl. Belsõ mûködtetésû gyorskireteszelés, a házba integrált mûködtetõ gombbal, integrált garázsvilágítás gyárilag 30 mp-es megvilágításra beállítva. Feltolásvédelem, mint biztonsági egység. Univerzális vasalat billenõ és szekcionált kapukhoz! Ház: mûanyag Hõmérséklettartomány: - 20 C-tól + 60 C-ig Szállítási tartalom: ProMatic Akku meghajtás (mint elõbb leírva), együtt az alábbiakkal: AE 24 akku-egység tartóval ZL 24 Akku tápvezeték, 5 m hosszú LG 24 töltõegység ProMatic Akku 2. sorozat Használható max mm széles, de max. 8 m 2 -es kapukhoz Elemárak Meghajtásfej Vezetõsínek ProMatic Akku FS 10 FS 2 Serie 2 (1-teilig) (2-teilig) Komplett árak ProMaticAkku 2.sorozat FS 10 FS 2 sínnel sínnel rövid sínnel K FS 10 / FS 2 Berry-kapukhoz 2500 mm magasságig Szekcionált kapukhoz N-sínvezetéssel 2250 mm magasságig Szekcionált kapukhoz L/Z-sínvezetéssel 2125 mm mag.-gig Teljes hossz 3200 mm, mûködési tartomány 2475 mm közepes sínnel M FS 10 / FS 2 Berry-kapukhoz 2750 mm magasságig Szekcionált kapukhoz N-sínvezetéssel 2500 mm magasságig Szekcionált kapukhoz L/Z-sínvezetéssel 2375 mm mag.-gig Teljes hossz 3450 mm, mûködési tartomány 2725 mm hosszú sínnel L FS 10 / FS 2 Szekcionált kapukhoz N/L/Z-sínvezetéssel 3000 mm mag.-gig Teljes hossz 4215 mm, mûködési tartomány 3400 mm Más gyártmányú billenõ- és szekcionált kapuk esetén feltétlenül vegye figyelembe a mûködési tartományt! Az FS 10 és FS 2 vezetõsínek akár egyedi hosszban is rendelhetõk, de max mm profil-hosszúságig! (profilhossz = teljes hossz mm). Árak és szállítási határidõ külön ajánlatra! 30-as sorozatú Hörmann kapuk még rugótörés-biztosítás nélkül voltak szállítva. Meghajtás utólagos felszerelése esetén a vezetõszánra egy kiegészítõt kel felszerelni ( , 206. oldal)! Emiatt szükségkioldó felszerelése e kapuknál nem lehetséges! Az Akku mûszaki adatai Használati idõtartam * kb. 40 nap, ha a környezeti hõmérséklet: + 20 C napi 4 nyitásciklus mellett: kb. 30 nap, ha a környezeti hõmérséklet: 0 C kb. 20 nap, ha a környezeti hõmérséklet: - 15 C Töltési idõ: Súly: Méret: Akku-egység csatlakozása: Áramfelvétel: max. engedélyezett környezeti hõm. az Akku-egység számára: Védettség: Max. tárolási idõ: 5-10 óra, a töltöttségtõl függõen (nincs memoria-effektus), Teljesítményfelvétel a töltési idõ alatt: kb. 60 W óránként 8,8 kg 330 x 220 x 115 mm 24 V DC Stand-by kb. 3,5 ma -15 C-tól + 45 C-ig Csak száraz helyiségekhez Ajánlás: max. 1/2 év tárolást követõen után kell tölteni. Hosszabb tárolási idõ esetén (kb. 1 évtõl), újratöltés nélkül, az akku-egység károsodhat. * A 24 V DC tápellátású fogyasztó meghajtásra csatlakoztatásával csökken az akkumulátor használati ideje. 168 Kereskedõi árjegyzék (HU) 167/1

11 ProMatic Akku 2. sorozat Speciális kiegészítõk Kiegészítõk ProMatic Akku, 1. és 2. sorozatú meghajtásokhoz Cikkszám Felár Csereakku WA 24 Csereakku 24 V, 10 Ah, beleértve a tartódobozt is Solar-Modul Meghajtásakku töltéséhez / puffereléséhez töltésszabályzóval és szerelési anyagokkal Belsõ nyomógomb IT 1 Impulzusos, 1 gombos, m 2-eres vezetékkel, Húzómotorok További kiegészítõk ProMatic Akku-hoz Kéziadók HS 4, HSM 4, HSE oldal Belsõ nyomógombok FIT oldal Rádiós kódkapcsolók FCT 3 b, FCT 10 b 196. oldal Kulcsos kapcsolók STUP 40, STAP 40, ESU 40, ESA oldal Vezetékek kulcsos kapcsolókhoz 198. oldal További kiegészítõk oldal A Hörmann meghajtások és tartozékaik kombinációs lehetõségeit bemutató áttekintõ táblázat a oldalakon található. Kereskedõi árjegyzék (HU) 167/1 169

12 RotaMatic szárnyaskapu-meghajtás Szériában 4-csatornás HSM4 kéziadóval, és integrált vevõegységgel* RotaMatic termékleírás Robosztus elektro-mechanikus szárnyaskapu-meghajtás 1- és 2-szárnyú szárnyaskapukhoz, kapumagasság max mm, szárnyszélesség max mm, szárny súlya max. 220 kg és a szárny fedettsége max. 70%. Nem használható ipari környezetben! e-méret: (lásd az ábrát) e = - 30 mm-tõl +150 mm-ig Meghajtás adatai: 24 V egyenáramú csigahajtásos motor, IP 54 védettséggel, a vezérlés védettsége IP 65, tápfeszültség V AC, 50 Hz, vezérlõ feszültség 24V DC, üzemmód S2-4 perc, húzó- és nyomóerõ 2000 N. Vezérlõelektronika: Külön házban, IP 65 védettségû, mikroprocesszoros vezérlés, DIL-kapcsolókkal programozható, beállítható erõhatárolással, lassított Stop funkcióval, integrált automatikus utánzárással. 2-szárnyú kapuknál az egyik szárny külön is használható. Szériafelszereltség: HS4 négygombos kéziadóval, kéziadó tartóval és integrált 2-csatornás vevõegységgel, 868,3 MHz. Minden kéziadó gyárilag kódolva, a több mint 1 billió lehetõségbõl. Ház: Alumínium / idõjárásálló üvegszálerõsített mûanyag. Hõmérsékelttartomány: - 20 C-tól + 60 C-ig A szállított tartalom: Galvánhorganyzott szerelési anyagok. Emelõpántos kapukhoz lásd a kiegészítõket. Az automatikus utánzárás aktiválásához fénysorompó csatlakoztatása szükséges! Típus használható az alábbi kapukhoz Cikkszám Ft RotaMatic 1 RotaMatic 2 RotaMatic 1 SK RotaMatic 2 SK 1-szárnyú szárnyaskapukhoz szárnyszélesség min mm, max mm, a szárny súlya max. 220 kg mint elõbb, de fûtéssel* felszerelve szárnyú szárnyaskapukhoz szárnyszélesség min mm, max mm, a szárny súlya max. 220 kg mint elõbb, de fûtéssel* felszerelve mint RotaMatic 1 de egyutas fénysorompóval és sárga jelzõlámpával mint elõbb, de fûtéssel* felszerelve mint RotaMatic 2 de egyutas fénysorompóval és sárga jelzõlámpával mint elõbb, de fûtéssel* felszerelve * Extrém hideg (max. -35 C ) környezetbe való felszereléshez. A meghajtás orsófûtéssel felszerelve. A meghajtás- valamint a vezérlésfûtés 230 V tápellátású. A Hörmann meghajtások és tartozékaik kombinációs lehetõségeit bemutató áttekintõ táblázat a oldalakon található. Segédlet a meghajtás kivitelének kiválasztásához: 1 A=(±)e e + e mm e-méret = - 30 mm-tõl +150 mm-ig Poz.1 és 2: A NYITÁS / ZÁRÁS leállító erejének csillapításához DP 1 csillapítóprofilt lehet felszerelni. Biztonsági kontaktsínek (élvédelmek) csak külön ajánlatra. * A készletek kifogyásáig HS4 kéziadóval szállítjuk! A ponttal ( ) jelölt ú tételeket raktáron tartjuk. 170 Kereskedõi árjegyzék (HU) 167/1

13 RotaMatic P szárnyaskapu-meghajtás Szériában 4-csatornás HSM4 kéziadóval, és integrált vevõegységgel Szállítás: tõl RotaMatic P termékleírás Erõs elektro-mechanikus szárnyaskapu-meghajtás 1- és 2-szárnyú szárnyaskapukhoz, kapumagasság max mm, szárnyszélesség max mm, szárny súlya max. 400 kg mm-nél szélesebb szárnyak esetén elektromos zár javasolt! Nem használható ipari környezetben! Méretek: (lásd az ábrát) Meghajtás adatai: 24 V egyenáramú csigahajtásos motor, IP 54 védettséggel, a vezérlés védettsége IP 65, tápfeszültség V AC, 50 Hz, vezérlõ feszültség 24V DC, üzemmód S2-4 perc, húzó- és nyomóerõ 2500 N, rövid ideig tartó csúcsterhelés 2700 N. Vezérlõelektronika: Külön házban, IP 65 védettségû, mikroprocesszoros vezérlés, DIL-kapcsolókkal programozható, beállítható erõhatárolással, lassított Stop funkcióval, integrált automatikus utánzárással. 2-szárnyú kapuknál az egyik szárny külön is használható. Szériafelszereltség: HSM4 négygombos kéziadóval, kéziadó tartóval és integrált 2-csatornás vevõegységgel, 868,3 MHz. Minden kéziadó gyárilag kódolva, a több mint 1 billió lehetõségbõl. Ház: Alumínium / idõjárásálló üvegszálerõsített mûanyag. Hõmérsékelttartomány: - 20 C-tól + 60 C-ig A szállított tartalom: 1,5 m próbavezeték, galvánhorganyzott szerelési anyagok. Emelõpántos kapukhoz lásd a kiegészítõket. Az automatikus utánzárás aktiválásához fénysorompó csatlakoztatása szükséges! Típus használható az alábbi kapukhoz Cikkszám Ft RotaMatic P1 RotaMatic P2 RotaMatic P1 SK RotaMatic P2 SK 1-szárnyú szárnyaskapukhoz szárnyszélesség min mm, max mm, a szárny súlya max. 400 kg mint elõbb, de fûtéssel* felszerelve szárnyú szárnyaskapukhoz szárnyszélesség min mm, max mm, a szárny súlya max. 400 kg mint elõbb, de fûtéssel* felszerelve mint RotaMatic P1 de egyutas fénysorompóval és sárga jelzõlámpával mint elõbb, de fûtéssel* felszerelve mint RotaMatic P2 de egyutas fénysorompóval és sárga jelzõlámpával mint elõbb, de fûtéssel* felszerelve Kertkapuhajtások * Extrém hideg (max. -35 C ) környezetbe való felszereléshez. A meghajtás orsófûtéssel felszerelve. A meghajtás- valamint a vezérlésfûtés 230 V tápellátású. A Hörmann meghajtások és tartozékaik kombinációs lehetõségeit bemutató áttekintõ táblázat a oldalakon található. Segédlet a meghajtás kivitelének kiválasztásához: 1 A=(±)e e + e mm e-méret = - 30 mm-tõl +150 mm-ig Poz.1 és 2: A NYITÁS / ZÁRÁS leállító erejének csillapításához DP 1 csillapítóprofilt lehet felszerelni. Biztonsági kontaktsínek (élvédelmek) csak külön ajánlatra. A ponttal ( ) jelölt ú tételeket raktáron tartjuk. Kereskedõi árjegyzék (HU) 167/1 171

14 RotaMatic P io szárnyaskapu-meghajtás Szériában 4-csatornás HSM4 kéziadóval, és integrált vevõegységgel Szállítás: tõl RotaMatic P io termékleírás Erõs elektro-mechanikus szárnyaskapu-meghajtás 1- és 2-szárnyú szárnyaskapukhoz, kapumagasság max mm, szárnyszélesség max mm, szárny súlya max. 400 kg mm-nél szélesebb szárnyak esetén elektromos zár javasolt! Nem használható ipari környezetben! Méretek: (lásd az ábrát) Meghajtás adatai: 24 V egyenáramú csigahajtásos motor, IP 54 védettséggel, a vezérlés védettsége IP 65, tápfeszültség V AC, 50 Hz, vezérlõ feszültség 24V DC, üzemmód S2-4 perc, húzó- és nyomóerõ 2500 N, rövid ideig tartó csúcsterhelés 2700 N. Vezérlõelektronika: Külön házban, IP 65 védettségû, mikroprocesszoros vezérlés, DIL-kapcsolókkal programozható, beállítható erõhatárolással, lassított Stop funkcióval, integrált automatikus utánzárással. 2-szárnyú kapuknál az egyik szárny külön is használható. Szériafelszereltség: HSM4 io négygombos kéziadóval, kéziadó tartóval és ESE1 külsõ adó-vevõ egységgel MHz. A kéziadó státusz LED-del a kapu nyitott és zárt állapotának kijelzésére. Ház: Alumínium / idõjárásálló üvegszálerõsített mûanyag. Hõmérsékelttartomány: - 20 C-tól + 60 C-ig A szállított tartalom: 1,5 m próbavezeték, galvánhorganyzott szerelési anyagok. Emelõpántos kapukhoz lásd a kiegészítõket. Az automatikus utánzárás aktiválásához fénysorompó csatlakoztatása szükséges! Típus használható az alábbi kapukhoz Cikkszám Ft RotaMatic P io 1 RotaMatic P io 2 RotaMatic P io 1 SK RotaMatic P io 2 SK 1-szárnyú szárnyaskapukhoz szárnyszélesség min mm, max mm, a szárny súlya max. 400 kg mint elõbb, de fûtéssel* felszerelve szárnyú szárnyaskapukhoz szárnyszélesség min mm, max mm, a szárny súlya max. 400 kg mint elõbb, de fûtéssel* felszerelve mint RotaMatic P io 1 de egyutas fénysorompóval és sárga jelzõlámpával mint elõbb, de fûtéssel* felszerelve mint RotaMatic P io 2 de egyutas fénysorompóval és sárga jelzõlámpával mint elõbb, de fûtéssel* felszerelve * Extrém hideg (max. -35 C ) környezetbe való felszereléshez. A meghajtás orsófûtéssel felszerelve. A meghajtás- valamint a vezérlésfûtés 230 V tápellátású. A Hörmann meghajtások és tartozékaik kombinációs lehetõségeit bemutató áttekintõ táblázat a oldalakon található. Segédlet a meghajtás kivitelének kiválasztásához: 1 A=(±)e e + e mm e-méret = - 30 mm-tõl +150 mm-ig Poz.1 és 2: A NYITÁS / ZÁRÁS leállító erejének csillapításához DP 1 csillapítóprofilt lehet felszerelni. Biztonsági kontaktsínek (élvédelmek) csak külön ajánlatra. 172 Kereskedõi árjegyzék (HU) 167/1

15 RotaMatic PL szárnyaskapu-meghajtás Szériában 4-csatornás HSM4 kéziadóval, és integrált vevõegységgel Szállítás: tõl RotaMatic PL termékleírás Erõs elektro-mechanikus szárnyaskapu-meghajtás 1- és 2-szárnyú szárnyaskapukhoz, kapumagasság max mm, szárnyszélesség max mm, szárny súlya max. 400 kg mm-nél szélesebb szárnyak esetén elektromos zár javasolt! Nem használható ipari környezetben! Méretek: (lásd az ábrát) Meghajtás adatai: 24 V egyenáramú csigahajtásos motor, IP 54 védettséggel, a vezérlés védettsége IP 65, tápfeszültség V AC, 50 Hz, vezérlõ feszültség 24V DC, üzemmód S2-4 perc, húzó- és nyomóerõ 2500 N, rövid ideig tartó csúcsterhelés 2700 N. Vezérlõelektronika: Külön házban, IP 65 védettségû, mikroprocesszoros vezérlés, DIL-kapcsolókkal programozható, beállítható erõhatárolással, lassított Stop funkcióval, integrált automatikus utánzárással. 2-szárnyú kapuknál az egyik szárny külön is használható. Szériafelszereltség: HSM4 négygombos kéziadóval, kéziadó tartóval és integrált 2-csatornás vevõegységgel, 868,3 MHz. Minden kéziadó gyárilag kódolva, a több mint 1 billió lehetõségbõl. Ház: Alumínium / idõjárásálló üvegszálerõsített mûanyag. Hõmérsékelttartomány: - 20 C-tól + 60 C-ig A szállított tartalom: 1,5 m próbavezeték, galvánhorganyzott szerelési anyagok. Emelõpántos kapukhoz lásd a kiegészítõket. Az automatikus utánzárás aktiválásához fénysorompó csatlakoztatása szükséges! Típus használható az alábbi kapukhoz Cikkszám Ft RotaMatic PL1 RotaMatic PL2 RotaMatic PL1 SK RotaMatic PL2 SK 1-szárnyú szárnyaskapukhoz szárnyszélesség min mm, max mm, a szárny súlya max. 400 kg mint elõbb, de fûtéssel* felszerelve szárnyú szárnyaskapukhoz szárnyszélesség min mm, max mm, a szárny súlya max. 400 kg mint elõbb, de fûtéssel* felszerelve mint RotaMatic P1 de egyutas fénysorompóval és sárga jelzõlámpával mint elõbb, de fûtéssel* felszerelve mint RotaMatic P2 de egyutas fénysorompóval és sárga jelzõlámpával mint elõbb, de fûtéssel* felszerelve Kertkapuhajtások * Extrém hideg (max. -35 C ) környezetbe való felszereléshez. A meghajtás orsófûtéssel felszerelve. A meghajtás- valamint a vezérlésfûtés 230 V tápellátású. A Hörmann meghajtások és tartozékaik kombinációs lehetõségeit bemutató áttekintõ táblázat a oldalakon található. Segédlet a meghajtás kivitelének kiválasztásához: 1 A=(±)e e - e 2 e-méret = - 30 mm-tõl +210 mm-ig mm Poz.1 és 2: A NYITÁS / ZÁRÁS leállító erejének csillapításához DP 1 csillapítóprofilt lehet felszerelni. Biztonsági kontaktsínek (élvédelmek) csak külön ajánlatra. Kereskedõi árjegyzék (HU) 167/1 173

16 RotaMatic PL io szárnyaskapu-meghajtás Szériában 4-csatornás HSM4 kéziadóval, és integrált vevõegységgel Szállítás: tõl RotaMatic PL io termékleírás Erõs elektro-mechanikus szárnyaskapu-meghajtás 1- és 2-szárnyú szárnyaskapukhoz, kapumagasság max mm, szárnyszélesség max mm, szárny súlya max. 400 kg mm-nél szélesebb szárnyak esetén elektromos zár javasolt! Nem használható ipari környezetben! Méretek: (lásd az ábrát) Meghajtás adatai: 24 V egyenáramú csigahajtásos motor, IP 54 védettséggel, a vezérlés védettsége IP 65, tápfeszültség V AC, 50 Hz, vezérlõ feszültség 24V DC, üzemmód S2-4 perc, húzó- és nyomóerõ 2500 N, rövid ideig tartó csúcsterhelés 2700 N. Vezérlõelektronika: Külön házban, IP 65 védettségû, mikroprocesszoros vezérlés, DIL-kapcsolókkal programozható, beállítható erõhatárolással, lassított Stop funkcióval, integrált automatikus utánzárással. 2-szárnyú kapuknál az egyik szárny külön is használható. Szériafelszereltség: HSM4 io négygombos kéziadóval, kéziadó tartóval és ESE1 külsõ adó-vevõ egységgel MHz. A kéziadó státusz LED-del a kapu nyitott és zárt állapotának kijelzésére. Ház: Alumínium / idõjárásálló üvegszálerõsített mûanyag. Hõmérsékelttartomány: - 20 C-tól + 60 C-ig A szállított tartalom: 1,5 m próbavezeték, galvánhorganyzott szerelési anyagok. Emelõpántos kapukhoz lásd a kiegészítõket. Az automatikus utánzárás aktiválásához fénysorompó csatlakoztatása szükséges! Típus használható az alábbi kapukhoz Cikkszám Ft RotaMatic PL io 1 RotaMatic PL io 2 RotaMatic PL io 1 SK RotaMatic PL io 2 SK 1-szárnyú szárnyaskapukhoz szárnyszélesség min mm, max mm, a szárny súlya max. 400 kg mint elõbb, de fûtéssel* felszerelve szárnyú szárnyaskapukhoz szárnyszélesség min mm, max mm, a szárny súlya max. 400 kg mint elõbb, de fûtéssel* felszerelve mint RotaMatic PL io 1 de egyutas fénysorompóval és sárga jelzõlámpával mint elõbb, de fûtéssel* felszerelve mint RotaMatic PL io 2 de egyutas fénysorompóval és sárga jelzõlámpával mint elõbb, de fûtéssel* felszerelve * Extrém hideg (max. -35 C ) környezetbe való felszereléshez. A meghajtás orsófûtéssel felszerelve. A meghajtás- valamint a vezérlésfûtés 230 V tápellátású. A Hörmann meghajtások és tartozékaik kombinációs lehetõségeit bemutató áttekintõ táblázat a oldalakon található. Segédlet a meghajtás kivitelének kiválasztásához: 1 A=(±)e e - e 2 e-méret = - 30 mm-tõl +210 mm-ig mm Poz.1 és 2: A NYITÁS / ZÁRÁS leállító erejének csillapításához DP 1 csillapítóprofilt lehet felszerelni. Biztonsági kontaktsínek (élvédelmek) csak külön ajánlatra. 174 Kereskedõi árjegyzék (HU) 167/1

17 RotaMatic Akku szárnyaskapu-meghajtás Szériában 4-csatornás HSM4 kéziadóval, és integrált vevõegységgel RotaMatic Akku termékleírás Típus használható az alábbi kapukhoz Cikkszám Ft RotaMatic Akku 1 Erõs elektro-mechanikus szárnyaskapu-meghajtás 1- és 2-szárnyú szárnyaskapukhoz, kapumagasság max mm, szárnyszélesség max mm, szárny súlya max. 120 kg mm-nél szélesebb szárnyak esetén elektromos zár javasolt! Nem használható ipari környezetben! Méretek: (lásd az ábrát) Meghajtás adatai: 24 V egyenáramú csigahajtásos motor, IP 54 védettséggel, vezérlõ feszültség 24V DC, üzemmód S2-4 perc, húzó- és nyomóerõ 1000 N, rövid ideig tartó csúcsterhelés 1100 N. 1-szárnyú szárnyaskapukhoz Vezérlõelektronika: Külön házban, IP 65 védettségû, mikroprocesszoros vezérlés, DIL-kapcsolókkal programozható, beállítható erõhatárolással, lassított Stop funkcióval, integrált automatikus utánzárással. 2-szárnyú kapuknál az egyik szárny külön is használható. Szériafelszereltség: HSM4 négygombos kéziadóval, kéziadó tartóval és integrált 2-csatornás vevõegységgel, 868,3 MHz. Minden kéziadó gyárilag kódolva, a több mint 1 billió lehetõségbõl. Ház: Alumínium / idõjárásálló üvegszálerõsített mûanyag. Hõmérsékelttartomány: - 15 C-tól + 45 C-ig A szállított tartalom: 1,5 m próbavezeték, galvánhorganyzott szerelési anyagok. Emelõpántos kapukhoz lásd a kiegészítõket. Az automatikus utánzárás aktiválásához fénysorompó csatlakoztatása szükséges! szárnyszélesség min mm, max mm, a szárny súlya max. 120 kg RotaMatic Akku 2 Szállított tartalom: festett fémház (380 x 380 x 210 mm) az Akku fogadásához, elõszerelt vezérlés, szerelési anyagok (galvánhorganyzott), AE 24 akkuegység, LG 24 töltõegység, jelzõlámpa Szárnyaskapuk tervezésénél vegye figyelembe a helyi szélterhelési adatokat, különösen kapuburkolat esetén! Akkumulátor mûszaki adatai Használati idõtartam kb. 30 nap, ha a környezeti hõmérséklet: + 20 C napi 4 nyitásciklus esetén: kb. 20 nap, ha a környezeti hõmérséklet: 0 C kb. 15 nap, ha a környezeti hõmérséklet: - 15 C Töltési idõ: 5-10 óra, a töltöttségi állapottól függõen (nincs Memory-effektus), Teljesítményfelvétel a töltési idõ alatt: kb. 60 W / óra Súly: 8,8 kg Méret: 330 x 220 x 115 mm Akku-egység csatlakozása: 24 V DC Áramfelvétel: Stand-by ca. 3,5 ma max. engedélyezett környezeti hõmérséklet az Akku-egységnél: -15 C C Védettség: száraz helyiségekhez Max. tárolhatóság: Ajánlás: max. 1/2 év, letelte után után kell tölteni. Hosszabb tárolás, (kb. 1 évtõl) újratöltés nélkül, az akku károsodásához vezethet. A Hörmann meghajtások és tartozékaik kombinációs lehetõségeit bemutató áttekintõ táblázat a oldalakon található. Segédlet a meghajtás kivitelének kiválasztásához: 1 + e 2-szárnyú szárnyaskapukhoz szárnyszélesség min mm, max mm, a szárny súlya max. 120 kg Kertkapuhajtások A=(±)e e 2 e-méret = - 30 mm-tõl +150 mm-ig mm Poz.1 és 2: A NYITÁS / ZÁRÁS leállító erejének csillapításához DP 1 csillapítóprofilt lehet felszerelni. Biztonsági kontaktsínek (élvédelmek) csak külön ajánlatra. A ponttal ( ) jelölt ú tételeket raktáron tartjuk. Kereskedõi árjegyzék (HU) 167/1 175

18 RotaMatic Akku szárnyaskapu-meghajtás Speciális kiegészítõk Kiegészítõk RotaMatic Akku meghajtásokhoz Cikkszám Felár Csereakku WA 24 EA Csereakku 24 V, 10 Ah, Solar-Modul Meghajtásakku töltéséhez / puffereléséhez m csatlakozóvezetékkel töltésszabályzóval és szerelési anyagokkal Kondenzvíz-elvezetõ vezérlésházba való beépítéshez Biztonsági zár vezérlésházhoz (kép nélkül) Próbavezeték ZL10 vezetékhosszabbítás 7 x 0,5 mm További kiegészítõk RotaMatic Akku meghajtáshoz Kéziadók HSM 4, HSP 4, HSE 2, HSD 2, HS 4, HS oldal Belsõ nyomógombok FIT oldal Rádiós kódkapcsolók FCT 3 b, FCT 10 b 196. oldal Kulcsos kapcsolók STUP 40, STAP 40, ESU 40, ESA oldal Vezetékek kulcsos kapcsolókhoz 198. oldal A Hörmann meghajtások és tartozékaik kombinációs lehetõségeit bemutató áttekintõ táblázat a oldalakon található. 176 Kereskedõi árjegyzék (HU) 167/1

19 RotaMatic és RotaMatic Akku szárnyaskapu-meghajtások Kiegészítõk Kiegészítõk RotaMatic és RotaMatic Akku meghajtásokhoz Cikkszám Felár Elektromos zár aljzati reteszeléshez, ajánlott: mm-nél nagyobb szárnyszélességnél ha a fedettség 70 % és a szárnyszélesség > 1500 mm vezérlõfeszültség: 24 V Ráfutóbak ( ) szükséges! Elektromos zár oszlopszeléshez, ajánlott: mm-nél nagyobb szárnyszélességnél ha a fedettség 70 % és a szárnyszélesség > 1500 mm vezérlõfeszültség: 24 V Ráfutóbak reteszelõkészítéssel az elektromos zárhoz ajánlott az 1500 mm-nél szélesebb szárnyú kapukhoz Alátétlemez-szett ráfutóbakhoz a ráfutóbak magasságának beállításához 3 db egyenként 3 mm-es lemez Biztonsági-szett HSK3 zárható szükségkireteszelés RotaMatic szárnyaskapu-meghajtásokhoz Figyelem: szárnyanként egy biztonsági szett szükséges! Csillapító profil DP 1 kiegészítõ biztosítás a záróéleken, opcionálisan nem szükséges hozzá C-Profil, keresztmetszeti méret: kb. 40 x 40 mm / fm (hosszát megadni) Kertkapuhajtások Csillapító profil DP 2 kiegészítõ biztosítás a záróéleken, opcionálisan szükséges hozzá C-Profil, keresztmetszeti méret: kb. 20 x 20 mm / fm (hosszát megadni) C-profil Sárga jelzõlámpa DP2 csillapító profilhoz / fm (hosszát megadni) Üzemi feszültség: 24 V DC vagy 230 V AC, izzó nélkül, Izzófoglalat B 15d, max. 7 Watt talpra szerelhetõ (RotaMatic 1 SK és 2 SK esetén szériatartozék) konzolos szereléshez Izzó BA 15d, 24V / 5 Watt Izzó BA 15d, 230V / 5 Watt Egyutas fénysorompó EL 31 Hörmann kapumeghajtásokhoz kültéri felszerelésre, mint kiegészítõ biztonsági egység. Védettség: IP 65 Vezeték: 2 x 10 m, 3-eres (RotaMatic 1 SK és 2 SK esetén szériatartozék) További kiegészítõk RotaMatic és RotaMatic Akku meghajtásokhoz lásd a köv. oldalt Kereskedõi árjegyzék (HU) 167/1 177

20 RotaMatic és RotaMatic Akku szárnyaskapu-meghajtások Kiegészítõk Kiegészítõk RotaMatic és RotaMatic Akku meghajtásokhoz Cikkszám Felár Vasalat-szett emelõpántos kapukhoz, emelés max. 6 Szárnyanként egy szett szükséges! Oszlop-sarokvas PE 1 Keskeny oszlopok szélesítéséhez Hosszabbító-lemez VP 1 hogy nagyobb távolság legyen elérhetõ az oszlophoz Oszlop-ellenlemez PK 1 Ellenlemez, pl. faoszlopoknál Oszlop falazós lemez PM 1 pl. klinkeres oszlopokhoz, felhegesztéshez Vég-kontaktsín Záróélvédelemhez Kontaktsín szerelõsínnel, egy oldalon 7 m csatlakozóvezetékkel és végellenálllással, elõkonfekcionált. Vég-kontaktsín (hosszát kérjük megadni) / fm Vég-élvédelmenként 108 EUR konfekcionálási költség kerül felszámolásra. Átmenõ-kontaktsín Csak külön ajánlat alapján rendelhetõ! Záróélvédelemhez Kontaktsín szerelõsínnel,, egy oldalon 7 m csatlakozóvezetékkel és végellenálllással, elõkonfekcionált. Vég-kontaktsín (hosszát kérjük megadni) / fm Vég-élvédelmenként 108 EUR konfekcionálási költség kerül felszámolásra. További kiegészítõk Csak külön ajánlat alapján rendelhetõ! 189. oldaltól 178 Kereskedõi árjegyzék (HU) 167/1
