ET 500 / ST 500 gyűjtőgarázs-kapuk

Átírás

1 Hörmann BiSecur A modern rádiós rendszer gyűjtőgarázs-kapukhoz ET 500 / ST 500 gyűjtőgarázs-kapuk Folyamatos működésre tervezve, sokféle kialakítási lehetőséggel

2 2

3 ET 500 billenőkapu 4 ST 500 tolókapu 6 Kialakítási lehetőségek 8 Személybejáró-ajtó és mellékajtó 12 Meghajtások 14 Kiegészítők 18 Mérettartomány 20 Beépítési méretek 22 Hörmann termékprogram 22 Halk, könnyűjárású és karbantartásmentes Optimális takarékosság, tartós működési biztonság, valamint nagyon nyugodt kapufutás, akár igen frekventált helyekhez is, ezek ennek a gyűjtőgarázs-kapunak a legfontosabb ismertetőjegyei. A karbantartást nem igénylő kapuszerkezet könnyedén, nagyon halkan és biztonságosan nyílik és záródik. Parkolóhelyek száma: 50 parkolóhelyig SupraMatic H, 100 parkolóhelyig SupraMatic T meghajtással több mint 50 parkolóhely esetén ITO 400 FU meghajtás is lehetséges. Meghatározó előnyök Nyugodt, igen halk kapufutás A kapu és a meghajtással együtt bevizsgált egység: meghajtáskímélő, hosszú élettartam, magas fokú üzembiztonság és alacsony üzemeltetési költség A kapuszerkezet legalább nyitási ciklusra tervezett Csekély szemöldökigény, ideális szűk helyviszonyoknál Horganyzott kapulap RAL 9006 színű porszórt alapozással, a RAL színskála többi 200 színe külön ajánlatra Akár személybejáró-ajtóval és mellékajtóval is szállítható Az ET 500 billenőkapu és az ST 500 tolókapu külsőleg ugyanolyan megjelenésű Törvényileg védve: az utánnyomás, akár kivonatosan is, csak az engedélyünkkel megengedett. A változtatások jogát fenntartjuk. Az ábrázolt kapuk egyedi kivitelűek, ezért aztán esetleg külön engedély szükséges beépítésükhöz. 3

4 ET 500 billenőkapu kopásmentes ellensúlyos technikával Ha Ön a Hörmann ET 500 gyűjtőgarázs-kapu mellett dönt, akkor a jövőre szavaz. Ezzel a döntésével Ön a biztonságot, a hosszú élettartamot és a csekély karbantartási költségeket választja. 4

5 Csekély helyigény A kapuszárny minimálisan lendül ki a kapunyílás elé (max. 200 mm), ez igen fontos a szűk helyek esetén. Kisebb helyigény SupraMatic H meghajtással kombinálva csak 100 mm, ITO 400 FU meghajtással kombinálva csak 120 mm a szemöldökigény Csak 140 mm az oldalhelyigény az L-kivitel esetében, az S-kivitelnél pedig 250 mm. Erős szerkezet Igen gazdaságos, hosszú élettartamú, minőségi termék A kapuszerkezet legalább nyitási ciklusra tervezett Gyakorlatilag karbantartásmentes a kopásálló ellensúlyos technikának köszönhetően Nyugodt kapufutás A kapu halk nyitása és zárása Precíz görgőmegvezetés a vezetősínekben, nem imbolyog a kapulap Példás biztonság A dupla kötélvezetés megakadályozza a kapulap lezuhanását Ujjbecsípődés elleni védelem az oldalaknál és az alsó élen a kapulap és az épület közötti minimális távolságnak köszönhetően Speciális alakú EPDM padlótömítés biztosítja az optimális élzárást Előkészítve záróélvédelemhez (ITO 400 FU meghajtás használata esetén szükséges) 5

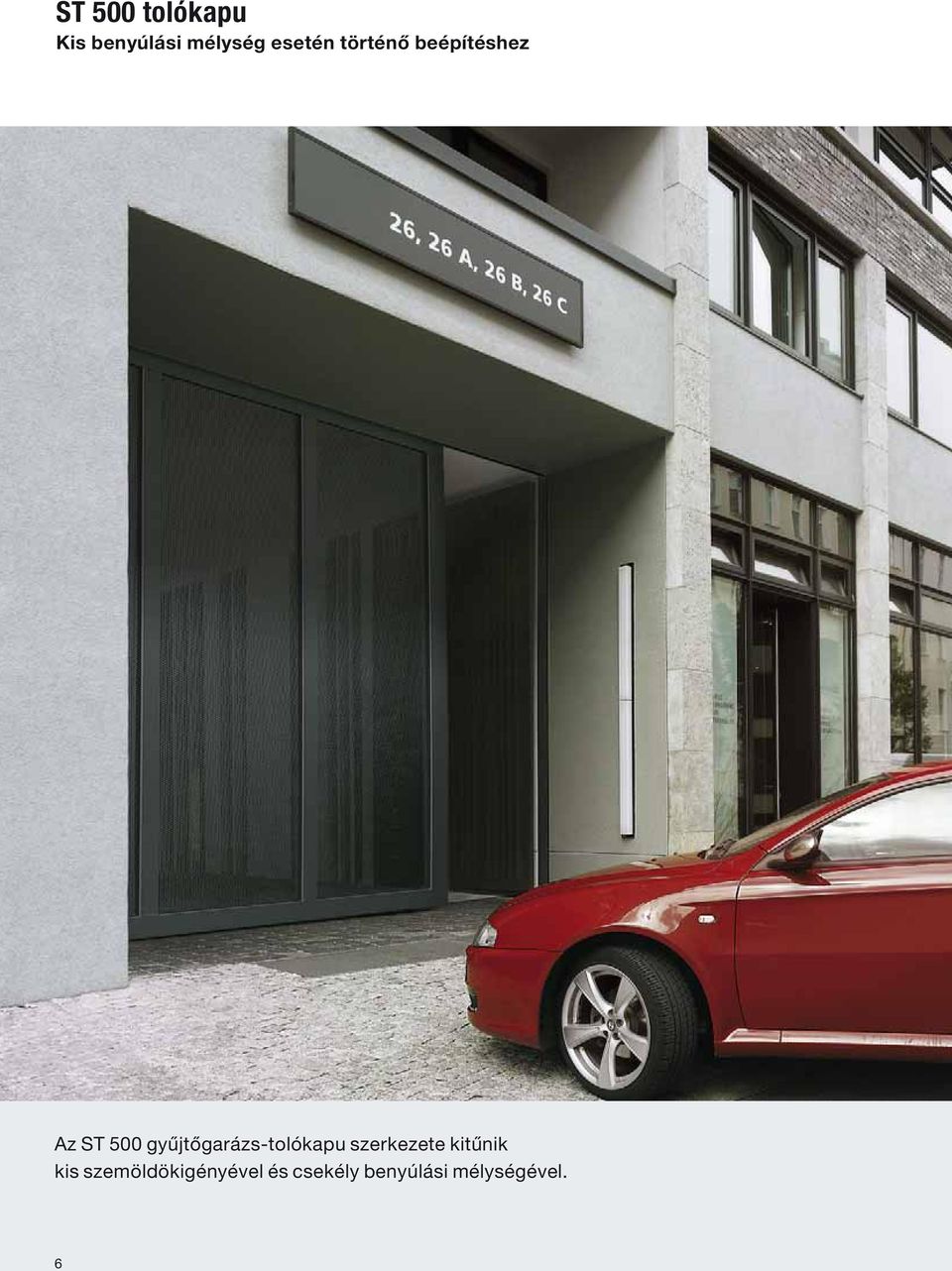

6 ST 500 tolókapu Kis benyúlási mélység esetén történő beépítéshez Az ST 500 gyűjtőgarázs-tolókapu szerkezete kitűnik kis szemöldökigényével és csekély benyúlási mélységével. 6

7 Különösen helytakarékos Alig van veszteség a kapu mozgástartományában, a garázs födémje szabad marad a függesztékektől A benyúlás kb. csak 450 mm (meghajtással együtt) Tokkeret alapkivitelben Alkalmas szemöldök nélküli beépítési szituációkhoz Nyugodt és biztonságos kapufutás Dupla futógörgők a felső vezetősínben Csapágyazott vezetőgörgők az aljzaton Biztonságos tartás nyitott helyzetben Nyugodt, halk kapufutás és majdnem zajtalan nyitás és zárás Példás biztonság Alapkivitelben biztonsági profillal a kapu záróélén és a befutónál Alapkivitelben fénysorompóval a kapunyílás tartományában 7

8 Kialakítási lehetőségek keretbe belülről felszerelt burkolattal 412 és 432 jelű motívum Lyukaslemez burkolat furatolva A legnagyobb szellőző-keresztmetszetű standard kivitel két változatban, acél és alumínium lyukaslemezzel kapható. Max. kapuszélesség 6000 mm 412 jelű motívum, furatolt lyukaslemez Szellőző-keresztmetszet: a betétfelület 45 %-a 413 és 433 jelű motívum Lyukaslemez burkolat négyzetes áttöréssekkel Legnagyobb szellőző-keresztmetszet két változatban, acél- vagy alumínium lyukaslemezzel. Max. kapuszélesség 6000 mm 413 jelű motívum, négyzetesen áttört lyukaslemez Szellőző-keresztmetszet: a betétfelület 45 %-a 420 jelű motívum Keretbe szerelt alumíniumlemez burkolat A sík alumíniumlemez burkolat lemezvastagsága 2 mm. Max. kapuszélesség 6000 mm 420 jelű motívum, sík alumíniumlemez 400 jelű motívum Keret beleszerelt helyszíni burkolathoz A helyszíni burkolat végtelen számú, egyedi kialakítási lehetőséget kínál. Így a kapu optimálisan tervezhető vagy a meglévő homlokzatba integrálható. A maximális burkolatsúlyt lásd a 21. oldalon. Max. kapuszélesség 6000 mm 400 jelű motívum, helyszíni, a keretbe szerelt burkolathoz, függőleges merevítőkkel A bal oldali ábra a helyszíni burkolatra mutat példát 8

9 Kialakítási lehetőségek keretbe belülről felszerelt lamellaburkolattal 480 jelű motívum Lamellaburkolat A lamella kialakítása (42 mm vastag) megegyezik a Hörmann szekcionált kapukéval. Max. kapuszélesség 5000 mm 480 jelű motívum, lamellaburkolat 480 jelű motívum Lamellaburkolat szellőzőráccsal A lamellák max. 18 db műanyag szellőzőbetéttel is elláthatók. 480 jelű motívum, lamellaburkolat szellőzőráccsal Szellőző-keresztmetszet: 40 cm²/rács 480 jelű motívum Lamellaburkolat alumíniumkerettel és terpeszrács betéttel Az alumíniumkeretbe a terpeszrács betétek helyett lyukaslemez és üvegezőbetétek is szerelhetők. 480 jelű motívum, lamellaburkolat terpeszrács betétes alumíniumkerettel Szellőző-keresztmetszet: a felület 58 %-a keretenként 480 jelű motívum Lamellaburkolat három alumíniumkerettel és terpeszrács betéttel A jobb szellőzés érdekében szállítható több szellőzőrács is. Vagy a szellőzés üvegezőkerettel kombinálható. 480 jelű motívum, lamellaburkolat három kerettel, kettő terpeszrács betétes, egy pedig üvegezett 9

10 Kialakítási lehetőségek keretre rászerelt burkolattal 402 jelű motívum Rászerelt bordázott acéllemez A keretre szerelt, 0,5 mm vastag bordáslemez burkolat azonos megjelenésű a Berry-kapuk 902 jelű motívumával. Max. kapuszélesség 6000 mm. 402 jelű motívum, bordázott acéllemez 422 jelű motívum A teljes felületet lefedő, rászerelt alumíniumlemez A burkolat a keretre rászerelt sík alumíniumlemez, a lemezvastagság 2 mm. Max. kapuszélesség 6000 mm 422 jelű motívum, sík alumíniumlemez 405 jelű motívum Keret helyszíni, rászerelt burkolathoz A helyszíni burkolat végtelen számú, egyedi kialakítási lehetőséget kínál. Így a kapu optimálisan tervezhető vagy a meglévő homlokzatba integrálható. A maximális burkolatsúlyt lásd a 21. oldalon. Max. kapuszélesség 6000 mm. 405 jelű motívum, keret rászerelt burkolattal A bal oldali ábra a helyszíni burkolatra mutat példát 10

11 Kialakítási lehetőségek a motívumok kombinációjával ÚJ 499 jelű motívum, példa lamellaés lyukaslemez betéttel 499 jelű motívum Kombinált burkolat Tegye egyedivé gyűjtőgarázsának kapuját. Válasszon ehhez a Hörmann motívumok választékából és kombinálja azokat saját ízlése ill. az épület architektúrája szerint. 499 jelű motívum, példa lamella-, lyukaslemez és alumíniumlemez betéttel 499 jelű motívum, példa lyukaslemez és alumíniumlemez betéttel 499 jelű motívum, példa alumíniumlemezzel és aszimmetrikus elrendezésű terpeszrács betéttel 11

12 Személybejáró- és mellékajtók a gyors és kényelmes átjutáshoz A személybejáró-ajtó különösen praktikus, ezek számára nem szükséges külön hely a kapu mellett. A beépítés lehetséges bal vagy jobb oldalra, vagy középre is. 12

13 Személybejáró-ajtók Az ET 500 és ST 500 gyűjtőgarázs-kapuk kívánságra praktikus személybejáró-ajtóval vagy a mindenkori motívummal nézetazonos mellékajtóval is kaphatók. Rejtett elhelyezésű pántok, az ST 500 tolókapu esetén alapkivitelben, az ET 500 billenőkapu esetén opcionálisan szállítható. A felső ajtócsukó mindkét típus esetén az alapkivitel része. Mellékajtók A mellékajtók a Hörmann-nál mindig a kapu motívumával azonos megjelenésűek. A mellékajtók alapkivitelben PZ-kivitelű fekete műanyag kilincsgarnitúrával és legfeljebb 2440 mm-es szabad átjárómagassággal kaphatók. Az integrált személybejáró-ajtók és a mellékajtók a 24. és 25. oldalon találhatók. 13

14 Gazdaságos komplett megoldások Innovatív Hörmann meghajtásokkal Csak a Hörmann-nál SZABADALOMRA BEJEGYEZTETVE Hörmann BiSecur (BS) A modern rádiós rendszer kapumeghajtásokhoz A kétirányú BiSecur rádiós rendszer egy jövőbemutató technológia a garázskapuk és az ipari kapuk kényelmes és biztonságos működtetéshez. Az extrém biztonságos BiSecur titkosítási eljárás a biztonság érzését adja Önnek, mivel idegenek az Ön rádiós jelét nem tudják lemásolni. Ezt a bochumi Ruhr Egyetem biztonsági szakértői is bevizsgálták és tanúsították. Előnyei: 128 bites kódolás, az online bankolásnál használt, különösen magas biztonsággal Zavarokra érzéketlen rádiós jel stabil hatótávolsággal Visszafelé is kompatibilis, azaz a BiSecur kezelőelemekkel a 868 MHz-en működő (2005-től 2012 júniusáig gyártott) rádiós vevőegységek is működtethetők. 14

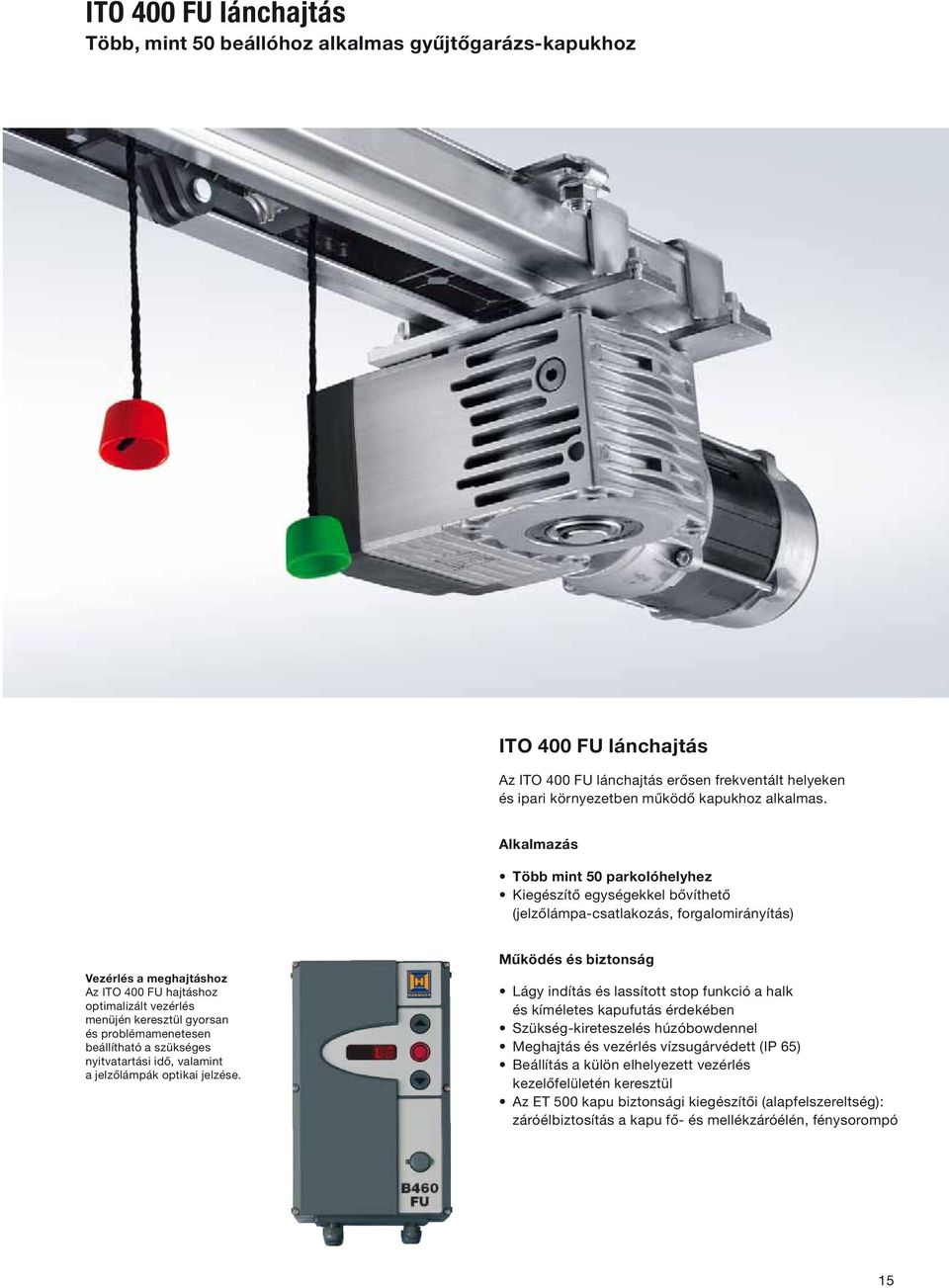

15 ITO 400 FU lánchajtás Több, mint 50 beállóhoz alkalmas gyűjtőgarázs-kapukhoz ITO 400 FU lánchajtás Az ITO 400 FU lánchajtás erősen frekventált helyeken és ipari környezetben működő kapukhoz alkalmas. Alkalmazás Több mint 50 parkolóhelyhez Kiegészítő egységekkel bővíthető (jelzőlámpa-csatlakozás, forgalomirányítás) Vezérlés a meghajtáshoz Az ITO 400 FU hajtáshoz optimalizált vezérlés menüjén keresztül gyorsan és problémamenetesen beállítható a szükséges nyitvatartási idő, valamint a jelzőlámpák optikai jelzése. Működés és biztonság Lágy indítás és lassított stop funkció a halk és kíméletes kapufutás érdekében Szükség-kireteszelés húzóbowdennel Meghajtás és vezérlés vízsugárvédett (IP 65) Beállítás a külön elhelyezett vezérlés kezelőfelületén keresztül Az ET 500 kapu biztonsági kiegészítői (alapfelszereltség): záróélbiztosítás a kapu fő- és mellékzáróélén, fénysorompó 15

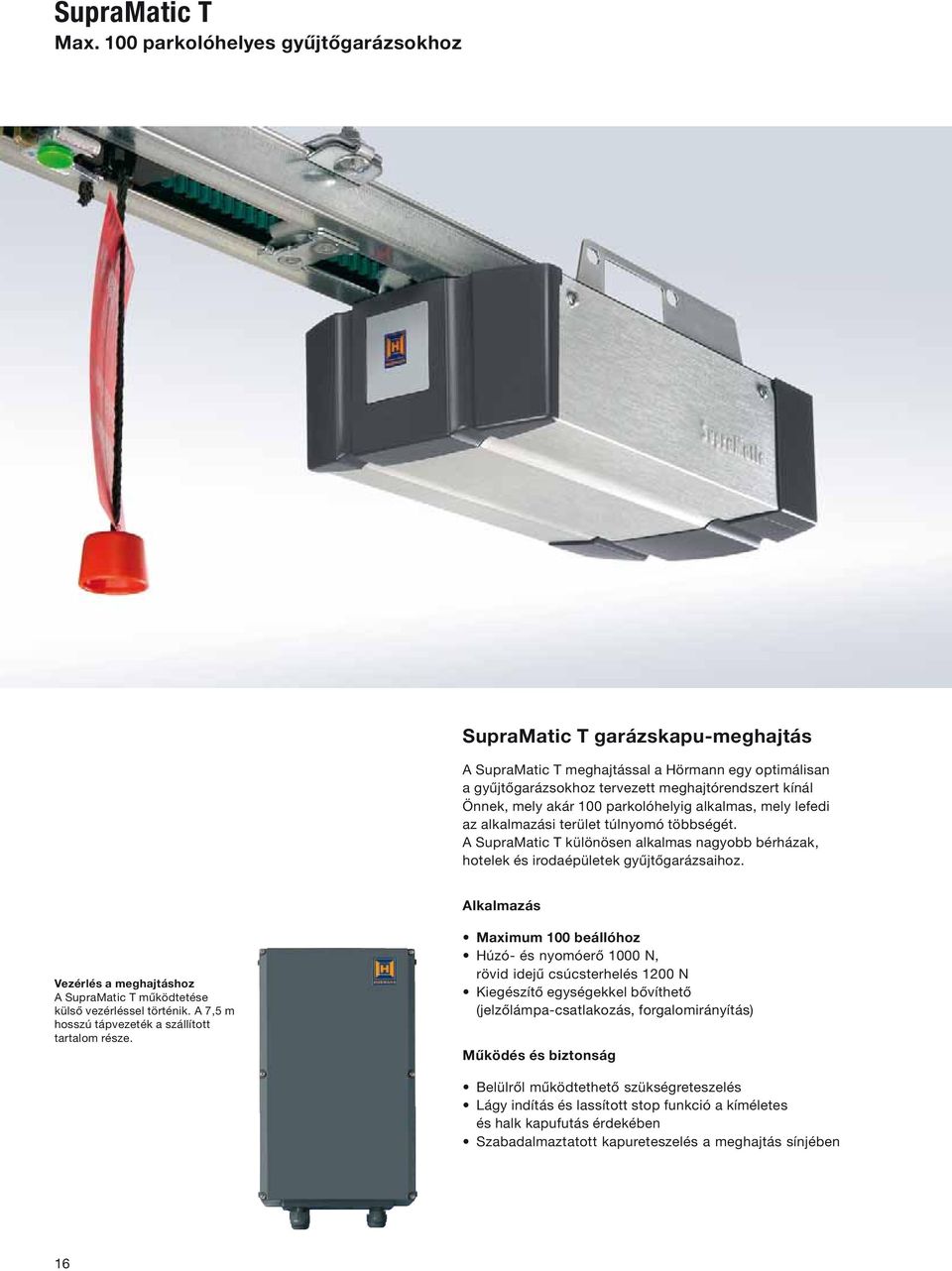

16 SupraMatic T Max. 100 parkolóhelyes gyűjtőgarázsokhoz SupraMatic T garázskapu-meghajtás A SupraMatic T meghajtással a Hörmann egy optimálisan a gyűjtőgarázsokhoz tervezett meghajtórendszert kínál Önnek, mely akár 100 parkolóhelyig alkalmas, mely lefedi az alkalmazási terület túlnyomó többségét. A SupraMatic T különösen alkalmas nagyobb bérházak, hotelek és irodaépületek gyűjtőgarázsaihoz. Alkalmazás Vezérlés a meghajtáshoz A SupraMatic T működtetése külső vezérléssel történik. A 7,5 m hosszú tápvezeték a szállított tartalom része. Maximum 100 beállóhoz Húzó- és nyomóerő 1000 N, rövid idejű csúcsterhelés 1200 N Kiegészítő egységekkel bővíthető (jelzőlámpa-csatlakozás, forgalomirányítás) Működés és biztonság Belülről működtethető szükségreteszelés Lágy indítás és lassított stop funkció a kíméletes és halk kapufutás érdekében Szabadalmaztatott kapureteszelés a meghajtás sínjében 16

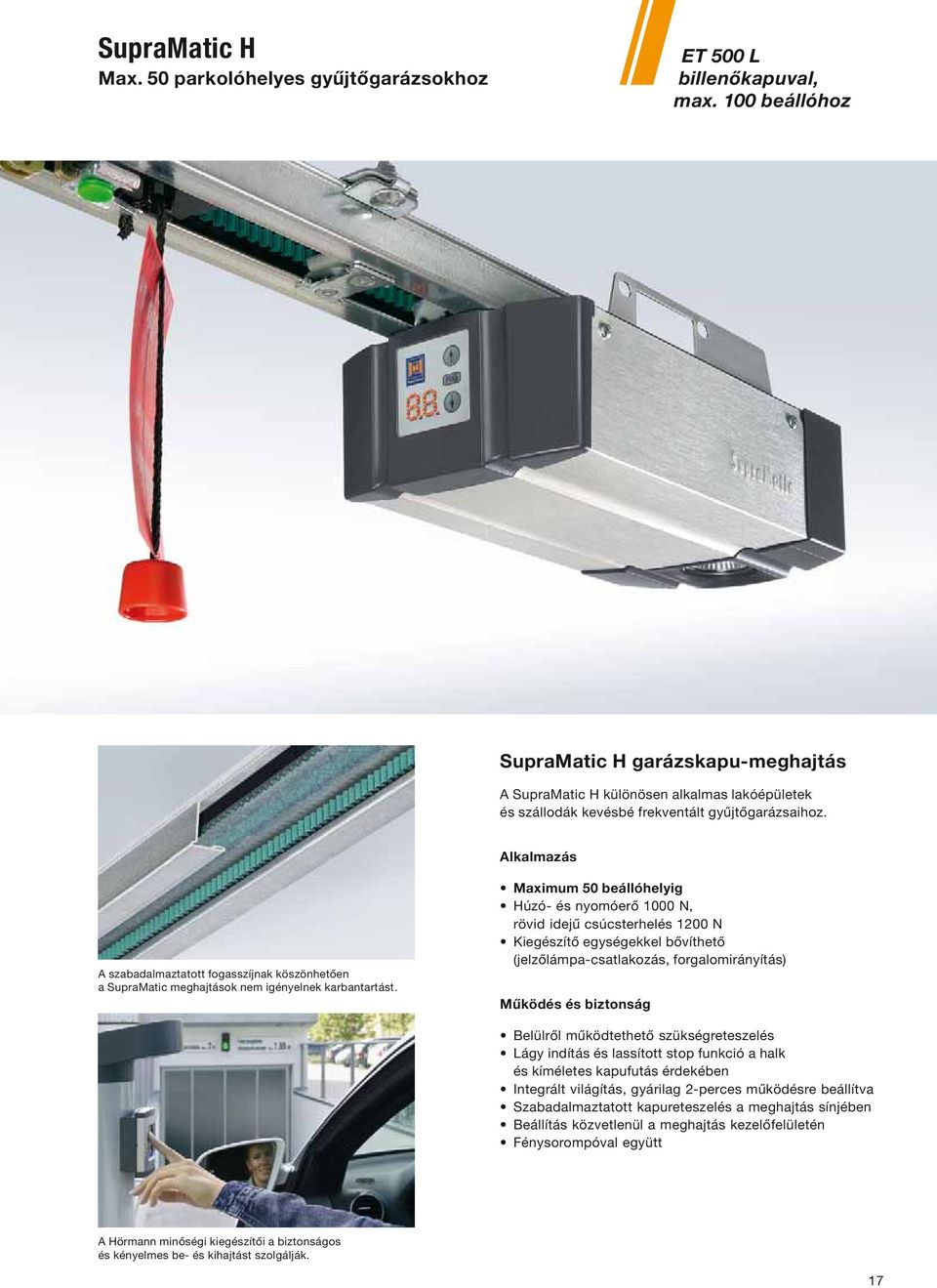

17 SupraMatic H Max. 50 parkolóhelyes gyűjtőgarázsokhoz ET 500 L billenőkapuval, max. 100 beállóhoz SupraMatic H garázskapu-meghajtás A SupraMatic H különösen alkalmas lakóépületek és szállodák kevésbé frekventált gyűjtőgarázsaihoz. Alkalmazás A szabadalmaztatott fogasszíjnak köszönhetően a SupraMatic meghajtások nem igényelnek karbantartást. Maximum 50 beállóhelyig Húzó- és nyomóerő 1000 N, rövid idejű csúcsterhelés 1200 N Kiegészítő egységekkel bővíthető (jelzőlámpa-csatlakozás, forgalomirányítás) Működés és biztonság Belülről működtethető szükségreteszelés Lágy indítás és lassított stop funkció a halk és kíméletes kapufutás érdekében Integrált világítás, gyárilag 2-perces működésre beállítva Szabadalmaztatott kapureteszelés a meghajtás sínjében Beállítás közvetlenül a meghajtás kezelőfelületén Fénysorompóval együtt A Hörmann minőségi kiegészítői a biztonságos és kényelmes be- és kihajtást szolgálják. 17

18 Kiegészítők Az Ön egyedi igényeire hangolva Kéziadók HS 4 BS 4-gombos kéziadó ÚJ HS 1 BS 1-gombos kéziadó ÚJ HSE 2 BS 2-gombos kéziadó ÚJ fekete / fehér HSS 4 BS 4-gombos biztonsági kéziadó ÚJ Kiegészítő funkció: a kéziadókódolás másolásvédelme HSD 2-A BS design kéziadó alumínium külsővel billentyűzárral, 2 funkcióval, kulcskarikaként is használható HSD 2-C BS design kéziadó magasfényű, krómozott billentyűzárral, 2 funkcióval, kulcskarikaként is használható HSP 4 BS, 4-gombos kéziadó billentyűzárral, 4 funkcióval HSZ 2 BS kéziadó 2 funkcióval, a gépjármű szivargyújtójába behelyezhető HSZ 1 BS kéziadó egy funkcióval, a gépjármű szivargyújtójába behelyezhető Rádiós működtető egységek FCT 3 BS rádiós kódkapcsoló világító gombokkal, 3 működtető kóddal ÚJ FCT 10 BS rádiós kódkapcsoló világító gombokkal és védőfedéllel, 10 működtető kóddal ÚJ FFL 12 BS rádiós ujjlenyomatolvasó ÚJ 2 rádiós kód és max. 12 ujjlenyomat CTV 1 / CTV 3 kódkapcsoló vandalizmusvédett tasztatúrával TTR 100, TTR 1000 transzponder maximálisan 100 (TTR 100), illetve 1000 (TTR 1000) transzponderkulcshoz alkalmas, 2 db transzponderkulccsal szállítva 18

19 Jelzőlámpa-csatlakozások SupraMatic H ES 1 jelzőlámpa-bővítőegység Külön házban, a lámpák vezérléséhez két relével, a világítás vezérléséhez opciós relével (törlőimpulzus), impulzusbemenettel, rövidíthető nyitvatartási idővel, zárható Vész-Ki gombbal, a SupraMatic H tasztatúrájának és az automatikus utánzárás kiiktatásának lehetőségével (pl. ZSU 2), 2 db jelzőlámpával (sárgaszínű). ES 2 jelzőlámpa-bővítőegység Műszakilag mint ES 1, kiegészítve a SupraMatic T bővítőegységről való programozásának, záróélvédelem valamint egy biztonsági- vagy áthajtóútellenőrző fénysorompó csatlakoztatásának lehetőségével. A nyitvatartási időt mp-ig, az előjelzési időt mp-ig lehet beállítani, 2 db jelzőlámpával (sárgaszínű). EF 1 forgalomirányítás-bővítőegység Műszakilag mint az ES 2, kiegészítve a be- és a kihajtás impulzusának fogadásával, a behajtásnak van elsőbbsége, végállás-kijelzés az integrált relé által, 2 db (piros / zöld) forgalomirányító lámpával. SupraMatic T EF 2 forgalomirányítás-bővítőegység Külön házban, impulzus-, behajtás- és kihajtás-parancs, a behajtásnak elsőbbsége van, LED-es jelzőlámpák nélkül (azokat külön meg kell rendelni). ITO 400 FU Jelzőlámpa-csatlakozás külön házban vagy meglévő házba beépítve, 2 db (sárga) jelzőlámpával Bővítőegység B 460 FU vezérlésekhez. A jelzőlámpa-csatlakozás a kapu mozgásának optikai jelzésére szolgál. Opcionálisan időkapcsolóval is kapható. Felhasználási lehetőségek: Indítási figyelmeztetés, automatikus utánzárás. A beállított nyitvatartási idő (0 480 mp) lefutása után a jelzőlámpák villogni kezdenek a beállított előjelzési idő (0 70 mp) és a kapufutás ideje alatt. Forgalomirányítás külön házban vagy meglévő házba beépítve, 2 db (piros / zöld) jelzőlámpával Bővítőegység B 460 FU vezérlésekhez. A jelzőlámpák a be- és kihajtás szabályozásának optikai megjelenítését szolgálják. (Opcionálisan időkapcsolóval is kapható). A zöldfázis ideje: mp-ig beállítható. A várakozási idő: 0 70 mp-ig beállítható. Méretek (Sz Ma Mé) Jelzőlámpa (sárga) mm Forgalomirányító-lámpa mm (piros / zöld) Kiegészítő ház mm Kulcsos kapcsoló, vezérlőoszlop, húzókapcsoló ESU, ESA Az ábra egy beépített STUP kulcsos kapcsolóval (mint kiegészítővel) ábrázolja a vezérlőoszlopot. STUP, STAP Kulcsos kapcsoló süllyesztett vagy falra szerelhető kivitelben, 2 kulccsal. További kényelmi- és biztonsági kiegészítők a garázskapu-meghajtások, illetve az udvarikapu-meghajtások prospektusában találhatók vagy keresse fel Hörmann szakkereskedőinket. STS 1 vezérlőoszlop Adapterrel a következők fogadásához: TTR 100 / 1000, FL 12 / 100, FCT 10b, CTR 1b / CTR 3b, CTV 1 / 3 vagy STUP. A parancsadó egységeket külön kell megrendelni. Az oszlopfej és az oszlopláb RAL 7015 (palaszürke) színű. Az oszlopcső RAL 9006 (fehéralumínium) beégetett festéssel. Méretek: mm (d Ma) Védettség: IP 44 ZT 2 húzókapcsoló húzózsinórral Impulzus nyitáshoz vagy záráshoz. Méretek: mm (Sz Ma Mé) A húzózsinór hossza: 3,2 m Védettség: IP 65 19

20 Mérettartomány ET 500, ST 500 Maximális mérettartomány* ET 500 L könnyített kivitel és ST 500 ET 500 S erősített kivitel és ST 500 Kapuk lyuklemezes burkolattal, 412, 413 jelű motívum Néveleges magasság (BRH) Névleges szélesség (BRB) Kapuk alumínium lyukaslemez burkolattal, 432, 433 jelű motívum Néveleges magasság (BRH) Névleges szélesség (BRB) Kapuk a keretbe szerelt alumíniumlemez burkolattal, 420 jelű motívum Néveleges magasság (BRH) Névleges szélesség (BRB) Kapuk lamellás burkolattal, 480 jelű motívum Néveleges magasság (BRH) Névleges szélesség (BRB) Kapuk a keretre rászerelt bordáslemez burkolattal, 402 jelű motívum Néveleges magasság (BRH) Névleges szélesség (BRB) 20 Méretek mm-ben

21 Maximális mérettartomány* ET 500 L könnyített kivitel és ST 500 ET 500 S erősített kivitel és ST 500 A táblázatban lévő számok a maximális burkolatsúlyt adják meg kg/m²-ben. Kapuk rászerelt alumíniumlemez burkolattal, 422 jelű motívum Néveleges magasság (BRH) Névleges szélesség (BRB) Kapuk helyszíni, keretbe szerelt burkolathoz, 400 jelű motívum Néveleges magasság (BRH) Kapuk helyszíni, keretre rászerelt burkolathoz, 405 jelű motívum Kapuk kombinált burkolattal, 499 jelű motívum * Integrált személybejáró-ajtós kiviteleknél figyeljen a más méret- és súlyadatokra. Beszéljen Hörmann szaktanácsadójával. Néveleges magasság (BRH) Névleges szélesség (BRB) Néveleges magasság (BRH) Névleges szélesség (BRB) Max. burkolatsúly 200 kg 140 kg-ig L-kivitelben Névleges szélesség (BRB) 6000 Méretek mm-ben 21

22 Beépítési méretek ET 500 billenőkapu Függőleges metszet Beépítés a nyílás mögé SB EST Méretmagyarázatok EST Benyúlási mélység SB Szemöldökigény LH Szabad nyílásmagasság LB Szabad nyílásszélesség LDH Szabad áthajtómagasság LDB Szabad áthajtószélesség SPB Oldalsó helyigény BRH Névleges magassági méret (rendelési méret) BRB Névleges szélességi méret (rendelési méret) EST benyúlási mélység LH LDH SupraMatic T / H LH max mm :K-sín 3200 mm LH mm :M-sín 3450 mm LH mm :L-sín 4125 mm LH max. mm :XL-sín 4375 mm ITO 400 / ITO 400 FU LH max mm :K-sín 3840 mm LH max. mm :M-sín 4840 mm 200 mm Vízszintes metszet Beépítés a nyílás mögé SB szemöldökigény* SupraMatic T / H Beépítés a nyílás mögé Személybejáróval rászerelt burkolattal y = a rászerelt burkolat vastagsága Beépítés a nyílásba Személybejáróval rászerelt burkolattal y = a rászerelt burkolat vastagsága ITO 400 / ITO 400 FU Beépítés a nyílás mögé Személybejáróval rászerelt burkolattal y = a rászerelt burkolat vastagsága Beépítés a nyílásba Személybejáróval rászerelt burkolattal y = a rászerelt burkolat vastagsága 100 mm 100 mm y mm 120 mm 120 mm y mm 120 mm 120 mm y mm 140 mm 140 mm y mm SPB LB SPB LH szabad nyílásmagasság LH = BRH mm LDH szabad áthajtómagasság BRB < 4500 mm = BRH 20 mm BRB 4500 mm = BRH 60 mm Személybejáróval = BRH 70 mm SPB* oldalsó helyigény ET 500 L (könnyített kivitel) ET 500 S (erősített kivitel) min. 140 mm min. 250 mm LB szabad nyílásszélesség LB = BRB 6000 mm * Szemöldök és / vagy oldalkáva nélküli beépítési szituációk esetére kapható egy opcionális tokkeret. 22 Méretek mm-ben

23 Beépítési méretek ST 500 tolókapu Függőleges metszet Beépítés a nyílás mögé EBT Méretmagyarázatok EBT Minimális benyúlás LH Szabad nyílásmagasság LB Szabad nyílásszélesség LDH Szabad áthajtómagasság LDB Szabad áthajtószélesség SPB Oldalsó helyigény BRH Névleges magassági méret (rendelési méret) BRB Névleges szélességi méret (rendelési méret) EBT beépítési mélység kb. 450 mm LH Szabad nyílásmagasság LH = BRH 2000 mm Oldalsó helyigény SPB a kapu parkoló állásában SPB = BRB mm Szabad nyílásszélesség LB = BRB 6000 mm LDH szabad áthajtómagasság LDH = BRH LDB Szabad áthajtószélesség LDB = BRB 60 mm Vízszintes metszet (A szabad áthajtómagasság a beépítési szituációtól függően változhat) Beépítés a nyílás mögé SPB LB További információkat a tervezői segédletben talál vagy ha kérdése van, keresse fel a Hörmann kereskedőket. Méretek mm-ben 23

24 Beépítési méretek Személybejáró-ajtó Függőleges metszetek Méretmagyarázatok ET 500 billenőkapu személybejáró-ajtóval ST 500 tolókapu személybejáró-ajtóval LDH Szabad átjárómagasság ET 500: BRH 195 mm ST 500: BRH 210 mm 100 LDB Szabad átjárószélesség min. 900 mm BRH Kívül 80 7,5 7,5 BRH Kívül 80 7,5 7, RAM BRH BRB Keretkülméret (rendelési méret) Névleges magassági méret Névleges szélességi méret OFF OFF Vízszintes metszetek ET 500 billenőkapu személybejáró-ajtóval ST 500 tolókapu személybejáró-ajtóval További információkat a tervezői segédletben talál vagy ha kérdése van, keresse fel a Hörmann kereskedőket. 24 Méretek mm-ben

25 Beépítési méretek Mellékajtó Függőleges metszetek Méretmagyarázatok Beépítés a nyílás mögé Beépítés a nyílásba LDH Szabad átjárómagasság max mm 60 LDB A szabad átjárószélesség max mm csökken, ha a nyitásszög kisebb, mint 180. BRH 10 Kívül 7,5 RAM = BRH + 50 BRH 10 Kívül 7,5 60 RAM = BRH 10 RAM BRH BRB Keretkülméret (rendelési méret) Névleges magassági méret Névleges szélességi méret OFF 15 OFF 15 Vízszintes metszetek Beépítés a nyílás mögé RAM = BRB LDB = BRB BRB Beépítés a nyílásba RAM = BRB LDB = BRB BRB További információkat a tervezői segédletben talál vagy ha kérdése van, keresse fel a Hörmann kereskedőket. Méretek mm-ben 25

26 26
