1 / Battery Charging Systems / Welding Technology / Solar Electronics Fronius Datalogger Web HU Kezelési útmutató Berendezésfelügyelet 42,0426,0064,HU

2 0

3 Igen tisztelt olvasó HU Bevezetés Köszönjük az irántunk megnyilvánuló bizalmát, és fogadja szerencsekívánatainkat ehhez a kiváló műszaki tulajdonságokkal rendelkező Fronius termékhez. Ez az útmutató segít Önnek, hogy megismerje a készülék kezelését. Amennyiben az útmutatót gondosan átolvassa, meg fogja ismerni a Fronius termék nyújtotta sokoldalú lehetőségeket. Csak ezáltal lesz képes annak előnyeit a lehető legjobban kihasználni. Kérjük, vegye figyelembe a biztonsági előírásokat, és gondoskodjon a termék felhasználási helyén a lehető legnagyobb biztonságról. A gondos kezelés elősegíti, hogy a termék hosszú ideig megőrizze minőségét és megbízhatóságát. Ez fontos előfeltétele a kiváló eredményeknek. 1

4 2

5 Tartalomjegyzék HU Általános tudnivalók... 5 Általános tudnivalók... 5 Alkalmazható DATCOM komponensek... 5 Üzemelés feltétele... 5 Inverterhez szükséges szoftver... 5 Szállítási terjedelem... 6 Kezelőelemek, csatlakozók és kijelzők... 7 Biztonság... 7 Kezelőelemek, csatlakozók és kijelzők... 7 Fronius Datalogger Web installálása... 9 Biztonság... 9 Konfigurációs példák... 9 Előkészítés 'Fronius Datalogger Web' installálása Konfigurálja a Fronius Datalogger Web-et a hálózatnak megfelelően Általános tudnivalók Előfeltételek 'Fronius Datalogger Web' konfigurálása a hálózathoz 'Fronius Datalogger Web' installálása és a 'Fronius Datalogger Web' honlap behívása Hálózati adatok bevitele 'Fronius Datalogger Web' beállítása WLAN kapcsolathoz IP cím beállítása és a 'Fronius Datalogger Web' hálózattal való összekapcsolása Állítsa be a hálózat beállítást a számítógépen / laptopon Általános tudnivalók Állítsa be a hálózati kapcsolatot a számítógépen / laptopon Állítsa be a számítógépen / laptopon az Internet opciókat Internet böngészővel való csatlakozás a 'Fronius Datalogger Web'-hez Általános tudnivalók Előfeltételek Internet böngészővel való csatlakozás a 'Fronius Datalogger Web'-hez A hálózati rendszergazda számára 'Fronius Solar.access' általi csatlakozás a 'Fronius Datalogger Web'-hez Általános tudnivalók Előfeltételek 'Fronius Solar.access' általi csatlakozás a 'Fronius Datalogger Web'-hez A hálózati rendszergazda számára Az Internet és a 'Fronius Solar.web' általi csatlakozás a 'Fronius Datalogger Web'-hez Általános tudnivalók Működés leírás Előfeltételek 'Fronius Datalogger Web' adatainak a lehívása az Interneten és a 'Fronius Solar.web'-en keresztül.. 26 A hálózati rendszergazda számára Adatmennyiség kiszámítása Általános tudnivalók Firmware verziók az adatmennyiség kiszámításához Adatmennyiség kiszámítása Számításra példa Általános információk a hálózati rendszergazda számára Általános tűzfal beállítások Szerviz üzenetek küldése DSL Internet kapcsolattal 'Fronius Solar.web' használata és szerviz üzenetek küldése 'Fronius Datalogger Web' nézetei Áttekintés Aktuális teljes nézet Aktuális összehasonlító nézet 'Fronius Datalogger Web' beállításai Áttekintés Választási lehetőségek behívása és kiválasztás végzése Jelszavak Általános tudnivalók

6 4 Jelszavak Felhasználói jelszó (user) Rendszergazda jelszó (admin) Elfelejtette a jelszavát? Idő / dátum Általános tudnivalók Idő / dátum Nézetek Általános tudnivalók Nézetek 'Általános' nézet Inverter nézetei Sensor Card nézetek Adatgyűjtés Általános tudnivalók Adatgyűjtés Tárolókapacitás Tárolókapacitás kiszámítása Számításra példa Megtelt memória esetén az adatok felülírásra kerülnek 'Adatok törlése' gomb Hálózat Általános tudnivalók Hálózat Hálózat diagnosztika Solar.web Általános tudnivalók Solar.web Naponkénti adatátvitel a Solar.web-re Adatátvitel óránként a Solar.web-re Szerviz üzenetek Általános tudnivalók Szerviz üzenetek Rendszerinformációk Általános tudnivalók Rendszerinformációk Firmware frissítés Általános tudnivalók Automatikus frissítés keresés Kézi frissítés keresés Végezze el a frissítést a weben keresztül A firmware frissítését a LAN-on keresztül kell végezni Műszaki adatok Műszaki adatok

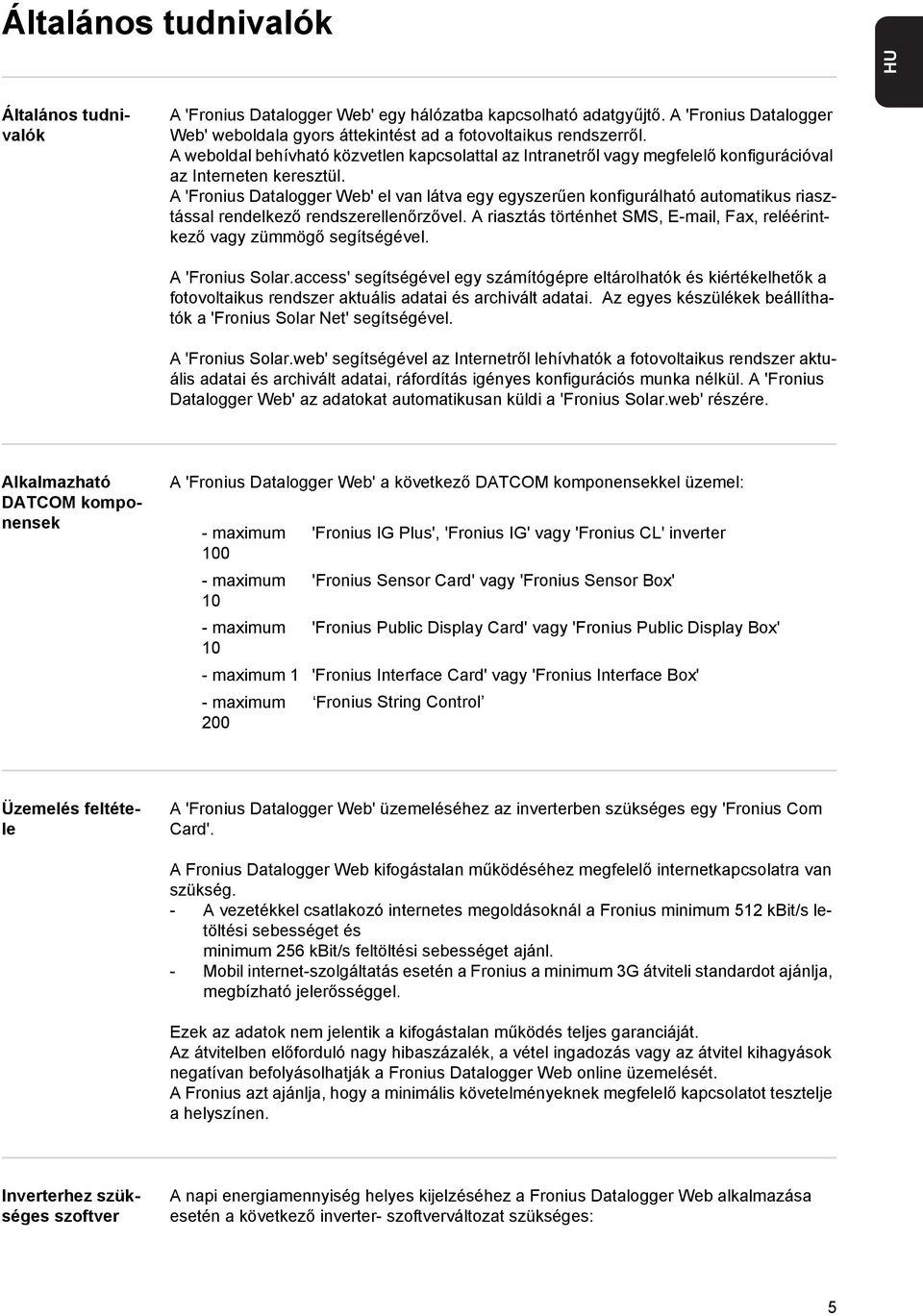

7 Általános tudnivalók HU Általános tudnivalók A 'Fronius Datalogger Web' egy hálózatba kapcsolható adatgyűjtő. A 'Fronius Datalogger Web' weboldala gyors áttekintést ad a fotovoltaikus rendszerről. A weboldal behívható közvetlen kapcsolattal az Intranetről vagy megfelelő konfigurációval az Interneten keresztül. A 'Fronius Datalogger Web' el van látva egy egyszerűen konfigurálható automatikus riasztással rendelkező rendszerellenőrzővel. A riasztás történhet SMS, , Fax, reléérintkező vagy zümmögő segítségével. A 'Fronius Solar.access' segítségével egy számítógépre eltárolhatók és kiértékelhetők a fotovoltaikus rendszer aktuális adatai és archivált adatai. Az egyes készülékek beállíthatók a 'Fronius Solar Net' segítségével. A 'Fronius Solar.web' segítségével az Internetről lehívhatók a fotovoltaikus rendszer aktuális adatai és archivált adatai, ráfordítás igényes konfigurációs munka nélkül. A 'Fronius Datalogger Web' az adatokat automatikusan küldi a 'Fronius Solar.web' részére. Alkalmazható DATCOM komponensek A 'Fronius Datalogger Web' a következő DATCOM komponensekkel üzemel: - maximum 'Fronius IG Plus', 'Fronius IG' vagy 'Fronius CL' inverter maximum 'Fronius Sensor Card' vagy 'Fronius Sensor Box' 10 - maximum 'Fronius Public Display Card' vagy 'Fronius Public Display Box' 10 - maximum 1 'Fronius Interface Card' vagy 'Fronius Interface Box' - maximum Fronius String Control 200 Üzemelés feltétele A 'Fronius Datalogger Web' üzemeléséhez az inverterben szükséges egy 'Fronius Com Card'. A Fronius Datalogger Web kifogástalan működéséhez megfelelő internetkapcsolatra van szükség. - A vezetékkel csatlakozó internetes megoldásoknál a Fronius minimum 512 kbit/s letöltési sebességet és minimum 256 kbit/s feltöltési sebességet ajánl. - Mobil internet-szolgáltatás esetén a Fronius a minimum 3G átviteli standardot ajánlja, megbízható jelerősséggel. Ezek az adatok nem jelentik a kifogástalan működés teljes garanciáját. Az átvitelben előforduló nagy hibaszázalék, a vétel ingadozás vagy az átvitel kihagyások negatívan befolyásolhatják a Fronius Datalogger Web online üzemelését. A Fronius azt ajánlja, hogy a minimális követelményeknek megfelelő kapcsolatot tesztelje a helyszínen. Inverterhez szükséges szoftver A napi energiamennyiség helyes kijelzéséhez a Fronius Datalogger Web alkalmazása esetén a következő inverter- szoftverváltozat szükséges: 5

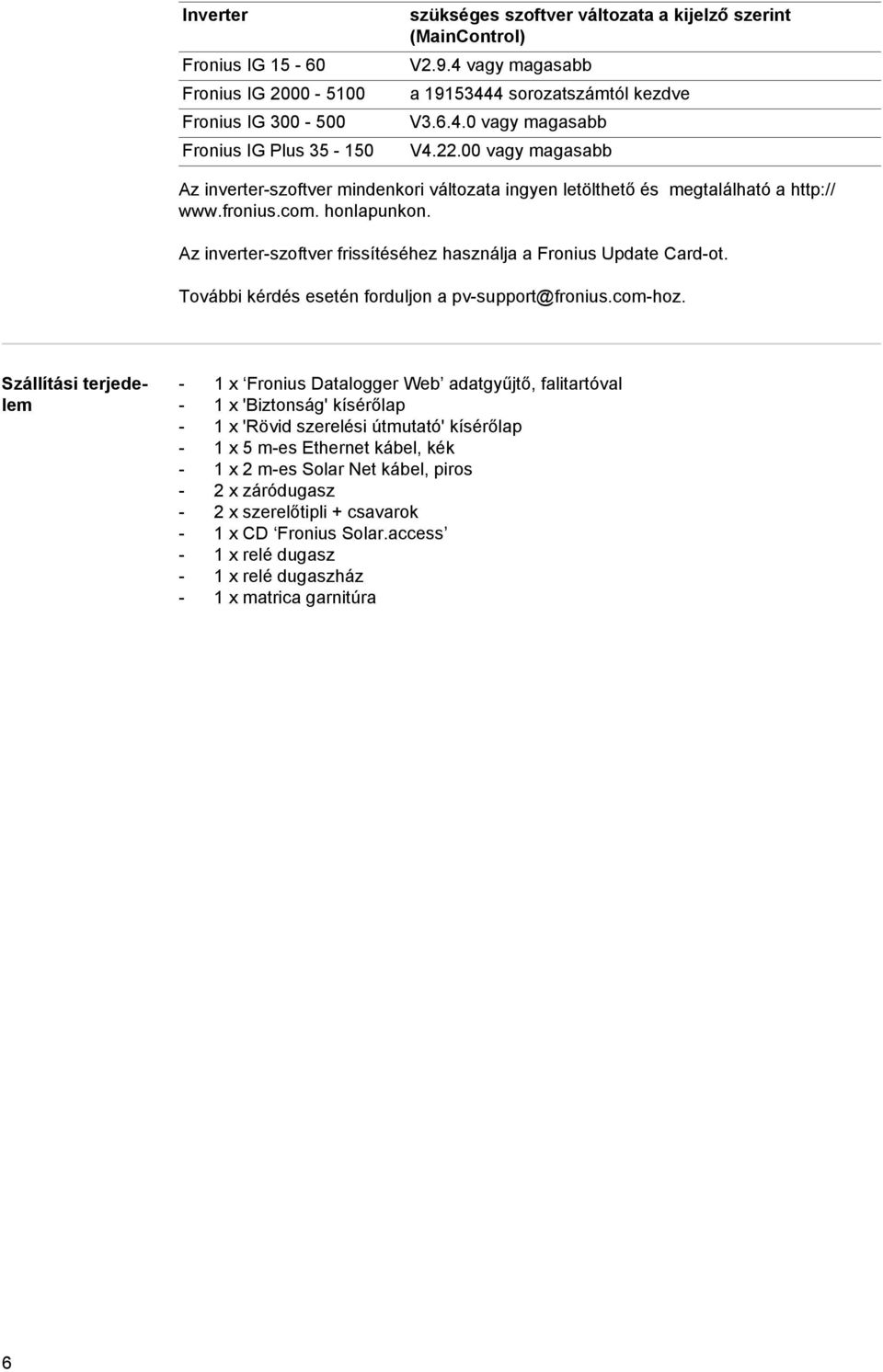

8 Inverter Fronius IG Fronius IG Fronius IG Fronius IG Plus szükséges szoftver változata a kijelző szerint (MainControl) V2.9.4 vagy magasabb a sorozatszámtól kezdve V vagy magasabb V vagy magasabb Az inverter-szoftver mindenkori változata ingyen letölthető és megtalálható a honlapunkon. Az inverter-szoftver frissítéséhez használja a Fronius Update Card-ot. További kérdés esetén forduljon a pv-support@fronius.com-hoz. Szállítási terjedelem - 1 x Fronius Datalogger Web adatgyűjtő, falitartóval - 1 x 'Biztonság' kísérőlap - 1 x 'Rövid szerelési útmutató' kísérőlap - 1 x 5 m-es Ethernet kábel, kék - 1 x 2 m-es Solar Net kábel, piros - 2 x záródugasz - 2 x szerelőtipli + csavarok - 1 x CD Fronius Solar.access - 1 x relé dugasz - 1 x relé dugaszház - 1 x matrica garnitúra 6

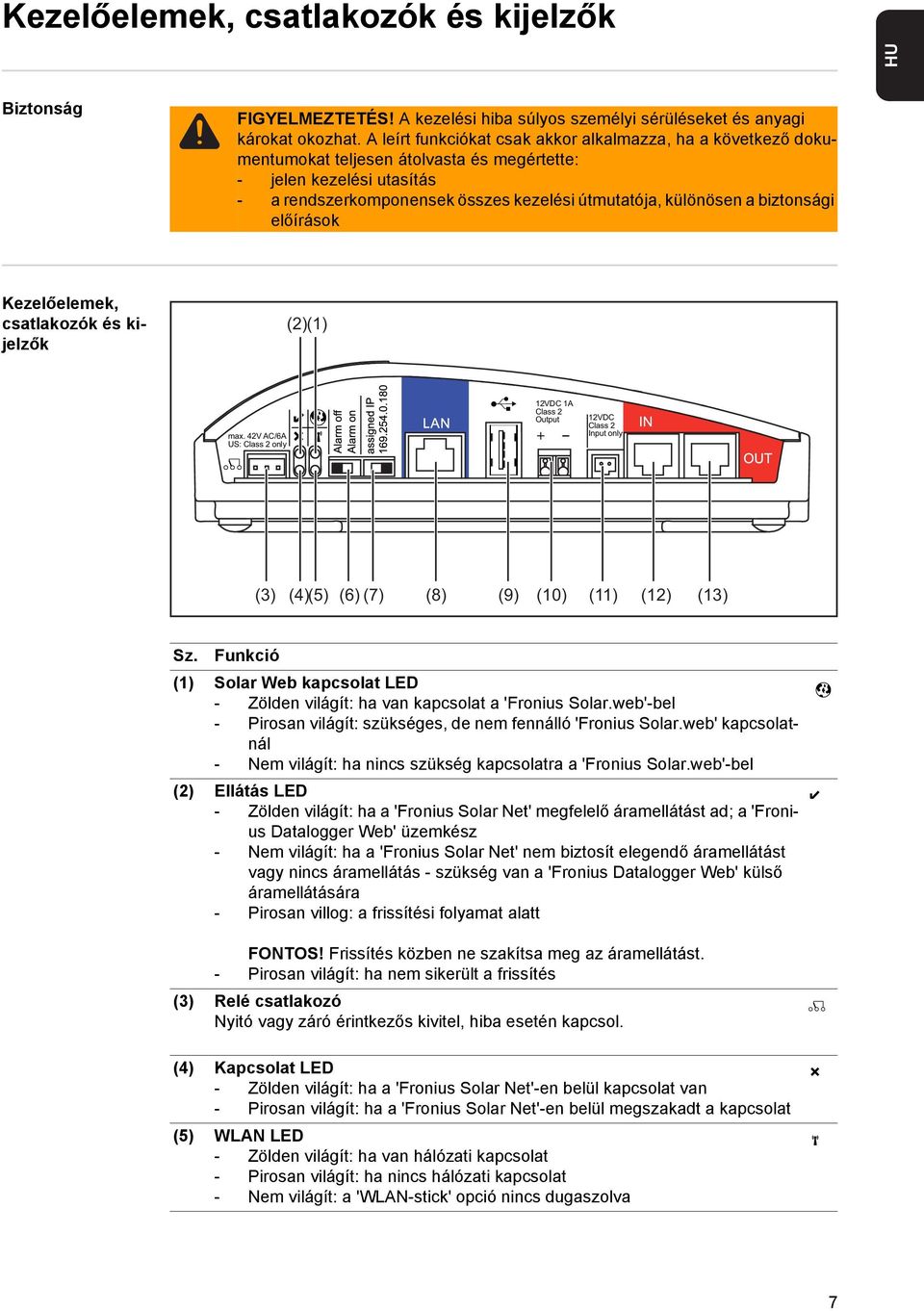

9 Kezelőelemek, csatlakozók és kijelzők HU Biztonság FIGYELMEZTETÉS! A kezelési hiba súlyos személyi sérüléseket és anyagi károkat okozhat. A leírt funkciókat csak akkor alkalmazza, ha a következő dokumentumokat teljesen átolvasta és megértette: - jelen kezelési utasítás - a rendszerkomponensek összes kezelési útmutatója, különösen a biztonsági előírások Kezelőelemek, csatlakozók és kijelzők (2)(1) max. 42V AC/6A US: Class 2 only 12VDC 1A Class 2 Output 12VDC Class 2 Input only (3) (4)(5) (6) (7) (8) (9) (10) (11) (12) (13) Sz. Funkció (1) Solar Web kapcsolat LED - Zölden világít: ha van kapcsolat a 'Fronius Solar.web'-bel - Pirosan világít: szükséges, de nem fennálló 'Fronius Solar.web' kapcsolatnál - Nem világít: ha nincs szükség kapcsolatra a 'Fronius Solar.web'-bel (2) Ellátás LED - Zölden világít: ha a 'Fronius Solar Net' megfelelő áramellátást ad; a 'Fronius Datalogger Web' üzemkész - Nem világít: ha a 'Fronius Solar Net' nem biztosít elegendő áramellátást vagy nincs áramellátás - szükség van a 'Fronius Datalogger Web' külső áramellátására - Pirosan villog: a frissítési folyamat alatt FONTOS! Frissítés közben ne szakítsa meg az áramellátást. - Pirosan világít: ha nem sikerült a frissítés (3) Relé csatlakozó Nyitó vagy záró érintkezős kivitel, hiba esetén kapcsol. (4) Kapcsolat LED - Zölden világít: ha a 'Fronius Solar Net'-en belül kapcsolat van - Pirosan világít: ha a 'Fronius Solar Net'-en belül megszakadt a kapcsolat (5) WLAN LED - Zölden világít: ha van hálózati kapcsolat - Pirosan világít: ha nincs hálózati kapcsolat - Nem világít: a 'WLAN-stick' opció nincs dugaszolva 7

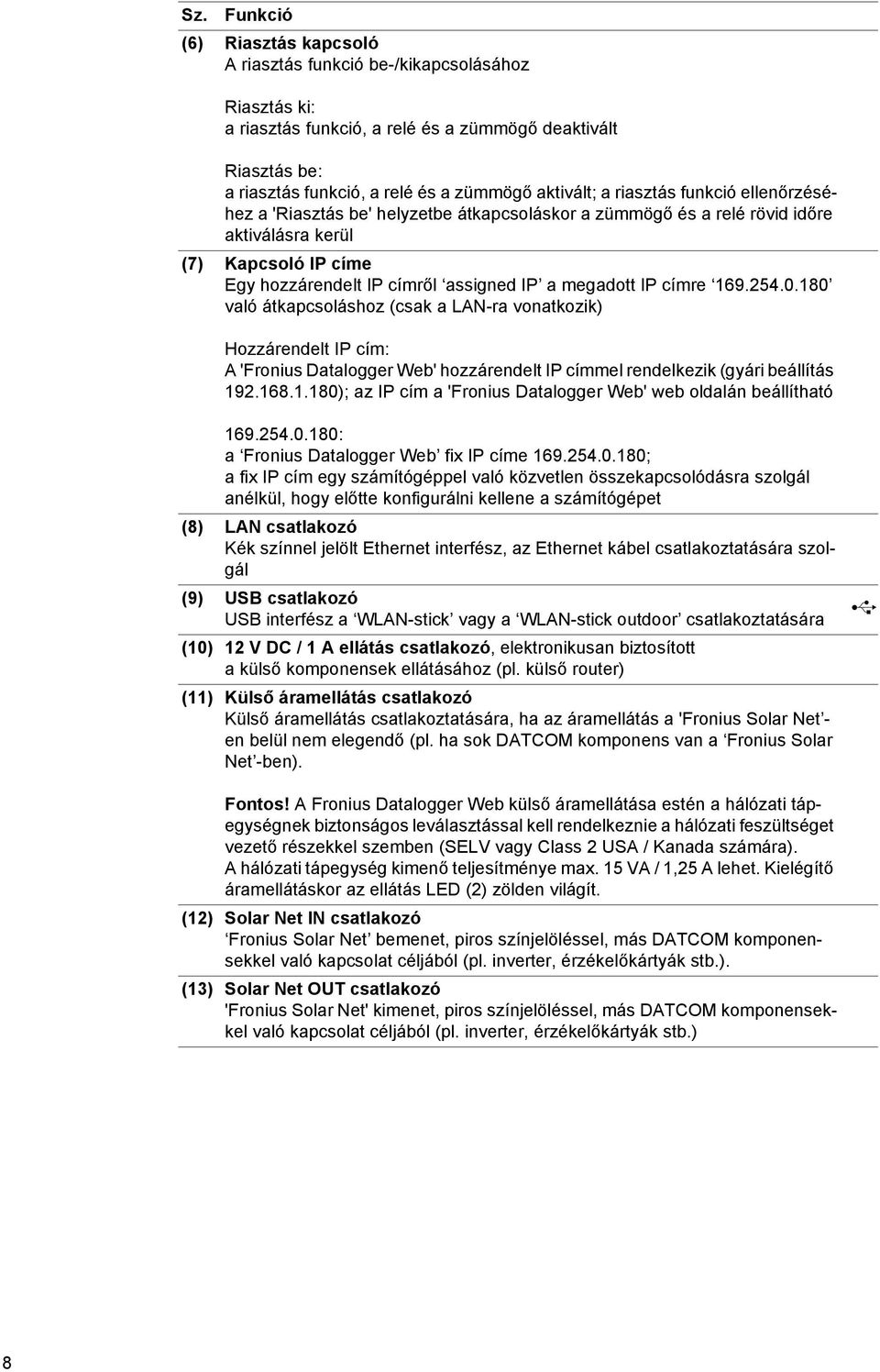

10 Sz. Funkció (6) Riasztás kapcsoló A riasztás funkció be-/kikapcsolásához Riasztás ki: a riasztás funkció, a relé és a zümmögő deaktivált Riasztás be: a riasztás funkció, a relé és a zümmögő aktivált; a riasztás funkció ellenőrzéséhez a 'Riasztás be' helyzetbe átkapcsoláskor a zümmögő és a relé rövid időre aktiválásra kerül (7) Kapcsoló IP címe Egy hozzárendelt IP címről assigned IP a megadott IP címre való átkapcsoláshoz (csak a LAN-ra vonatkozik) Hozzárendelt IP cím: A 'Fronius Datalogger Web' hozzárendelt IP címmel rendelkezik (gyári beállítás ); az IP cím a 'Fronius Datalogger Web' web oldalán beállítható : a Fronius Datalogger Web fix IP címe ; a fix IP cím egy számítógéppel való közvetlen összekapcsolódásra szolgál anélkül, hogy előtte konfigurálni kellene a számítógépet (8) LAN csatlakozó Kék színnel jelölt Ethernet interfész, az Ethernet kábel csatlakoztatására szolgál (9) USB csatlakozó USB interfész a WLAN-stick vagy a WLAN-stick outdoor csatlakoztatására (10) 12 V DC / 1 A ellátás csatlakozó, elektronikusan biztosított a külső komponensek ellátásához (pl. külső router) (11) Külső áramellátás csatlakozó Külső áramellátás csatlakoztatására, ha az áramellátás a 'Fronius Solar Net - en belül nem elegendő (pl. ha sok DATCOM komponens van a Fronius Solar Net -ben). Fontos! A Fronius Datalogger Web külső áramellátása estén a hálózati tápegységnek biztonságos leválasztással kell rendelkeznie a hálózati feszültséget vezető részekkel szemben (SELV vagy Class 2 USA / Kanada számára). A hálózati tápegység kimenő teljesítménye max. 15 VA / 1,25 A lehet. Kielégítő áramellátáskor az ellátás LED (2) zölden világít. (12) Solar Net IN csatlakozó Fronius Solar Net bemenet, piros színjelöléssel, más DATCOM komponensekkel való kapcsolat céljából (pl. inverter, érzékelőkártyák stb.). (13) Solar Net OUT csatlakozó 'Fronius Solar Net' kimenet, piros színjelöléssel, más DATCOM komponensekkel való kapcsolat céljából (pl. inverter, érzékelőkártyák stb.) 8

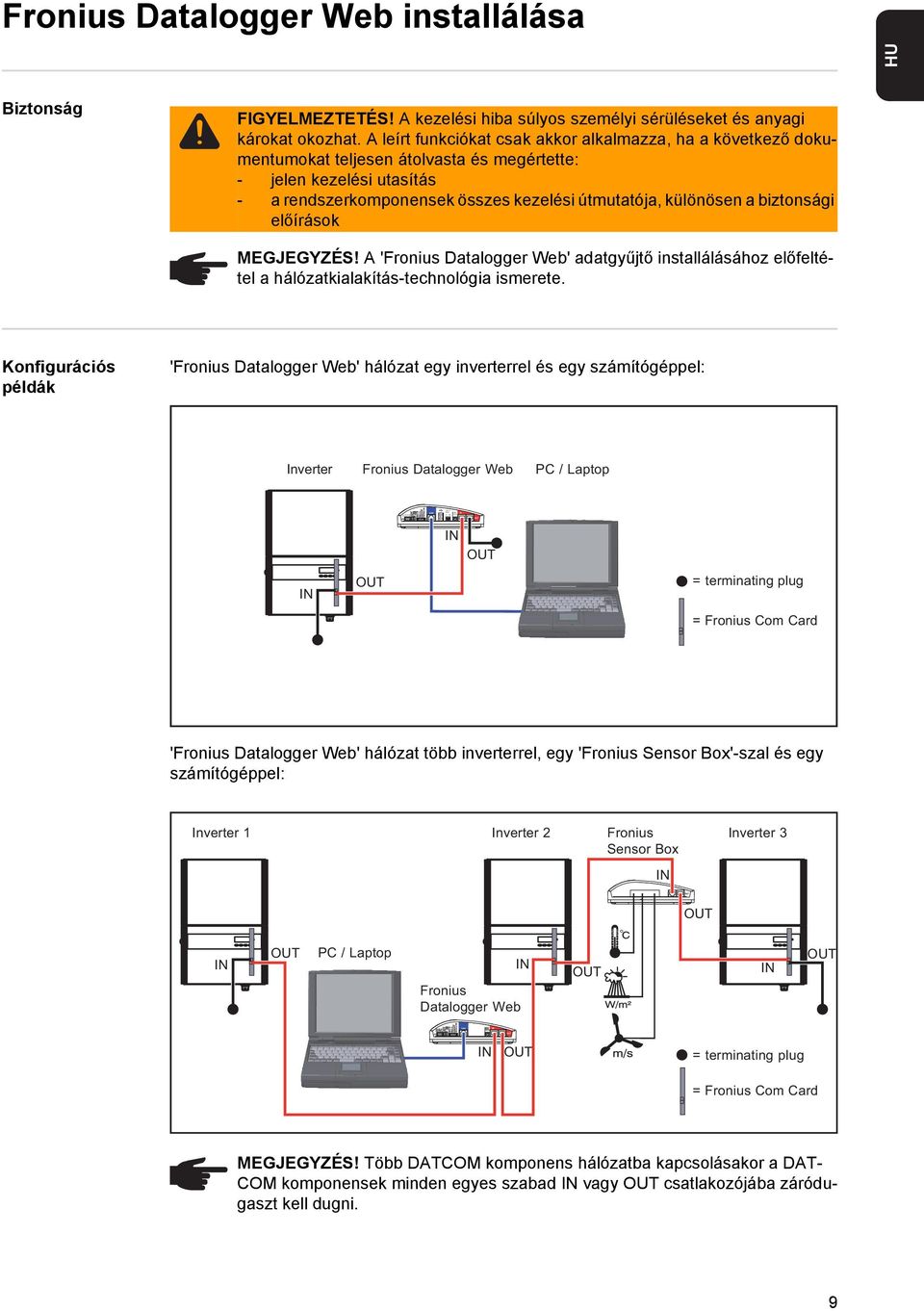

11 max. 42V AC/6A US: Class 2 only 12VDC 1A Class 2 Output 12VDC Class 2 Input only Fronius Datalogger Web installálása HU Biztonság FIGYELMEZTETÉS! A kezelési hiba súlyos személyi sérüléseket és anyagi károkat okozhat. A leírt funkciókat csak akkor alkalmazza, ha a következő dokumentumokat teljesen átolvasta és megértette: - jelen kezelési utasítás - a rendszerkomponensek összes kezelési útmutatója, különösen a biztonsági előírások MEGJEGYZÉS! A 'Fronius Datalogger Web' adatgyűjtő installálásához előfeltétel a hálózatkialakítás-technológia ismerete. Konfigurációs példák 'Fronius Datalogger Web' hálózat egy inverterrel és egy számítógéppel: Inverter Fronius Datalogger Web PC / Laptop IN OUT IN OUT = terminating plug = Fronius Com Card 'Fronius Datalogger Web' hálózat több inverterrel, egy 'Fronius Sensor Box'-szal és egy számítógéppel: Inverter 1 Inverter 2 Fronius Sensor Box Inverter 3 IN OUT IN OUT PC / Laptop IN Fronius Datalogger Web OUT IN OUT IN OUT = terminating plug = Fronius Com Card MEGJEGYZÉS! Több DATCOM komponens hálózatba kapcsolásakor a DAT- COM komponensek minden egyes szabad IN vagy OUT csatlakozójába záródugaszt kell dugni. 9

12 Előkészítés FONTOS! Vegye figyelembe az inverter és a 'Fronius IG DATCOM Detail' kezelési utasítását! Fronius Com Card OUT IN Szerelje fel a 'Fronius Datalogger Web'-et a megfelelő helyzetbe a szállítmányhoz mellékelt szerelő tiplikkel és csavarokkal. A 'Fronius Com Card' Solar Net kimenetére (OUT) dugja be a piros Solar Net kábelt. Ha a hálózatban a 'Fronius Com Card' az utolsó DATCOM komponens: dugja be a záródugaszt a Solar Net OUT csatlakozójába 'Fronius Datalogger Web' installálása VIGYÁZAT! Súlyos dologi károk veszélye a DATCOM komponenseken vagy a számítógépen / laptopon a helytelenül csatlakoztatott Ethernet vagy Solar Net kábelek következtében. - Az Ethernet-kábelt kizárólag a LAN (helyi hálózat) csatlakozóhoz (kék színjelölés) csatlakoztassa - A Solar Net kábelt kizárólag a Solar Net IN vagy Solar Net OUT csatlakozóhoz (piros színjelölés) csatlakoztassa max. 42V AC/6A US: Class 2 only 12VDC 1A Class 2 Output 12VDC Class 2 Input only Fronius Com Card 1 2 A 'Fronius Com Card' Solar Net kimenetére (OUT) dugja be a piros Solar Net kábelt. Ha a Fronius Com Card az utolsó DATCOM komponens a hálózatban: dugja be a záródugaszt a Solar Net OUT csatlakozóba Ha a Fronius Datalogger Web után a hálózatban még további DATCOM komponensek következnek: dugjon be a Solar Net OUT csatlakozóba egy további Solar Net kábelt 3 4 Dugja be a kék Ethernet-kábelt a LAN csatlakozóba Dugja be a kék Ethernet-kábelt a számítógépbe / laptopba vagy a megfelelő hálózatcsatlakozóba 10

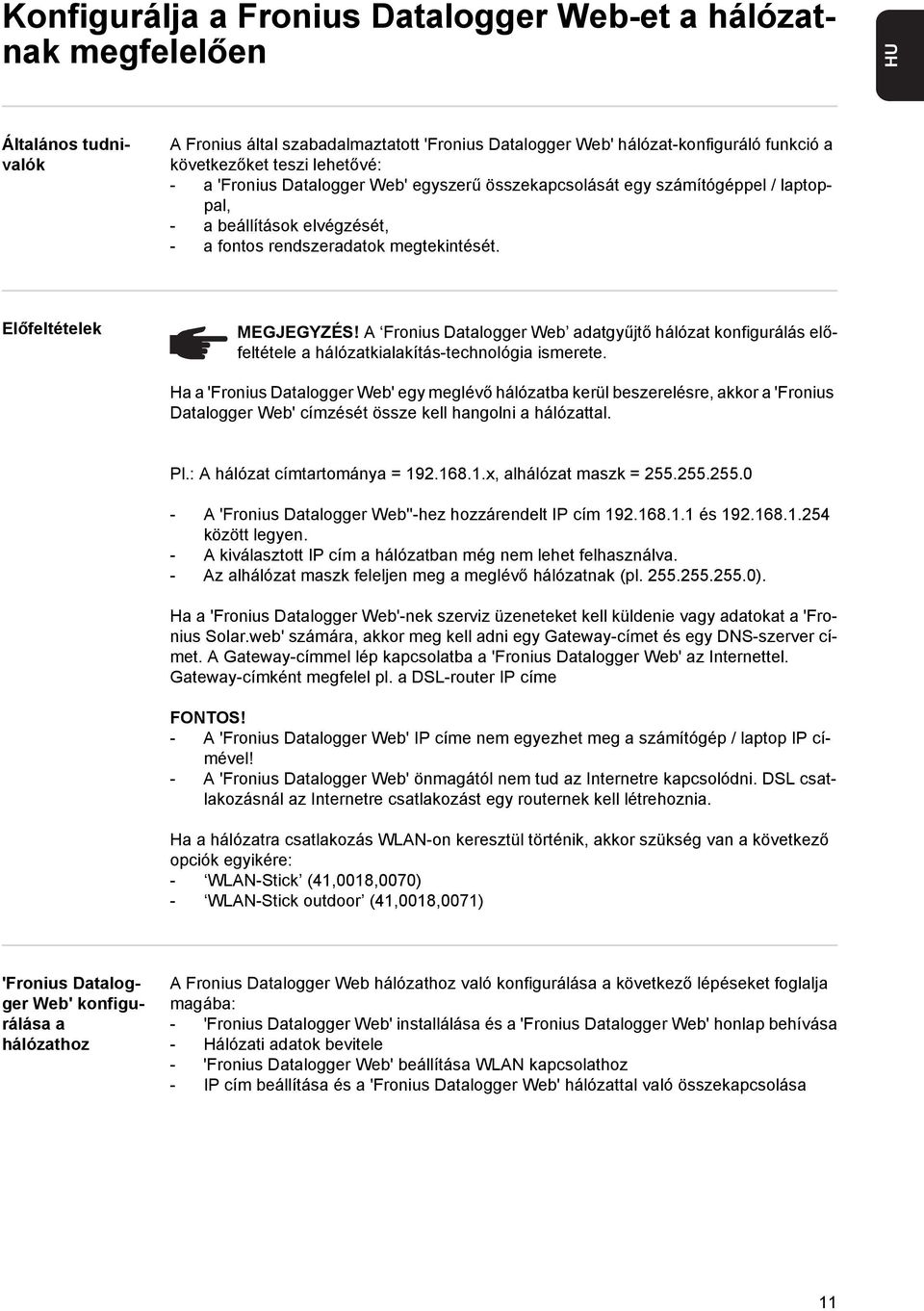

13 Konfigurálja a Fronius Datalogger Web-et a hálózatnak megfelelően HU Általános tudnivalók A Fronius által szabadalmaztatott 'Fronius Datalogger Web' hálózat-konfiguráló funkció a következőket teszi lehetővé: - a 'Fronius Datalogger Web' egyszerű összekapcsolását egy számítógéppel / laptoppal, - a beállítások elvégzését, - a fontos rendszeradatok megtekintését. Előfeltételek MEGJEGYZÉS! A Fronius Datalogger Web adatgyűjtő hálózat konfigurálás előfeltétele a hálózatkialakítás-technológia ismerete. Ha a 'Fronius Datalogger Web' egy meglévő hálózatba kerül beszerelésre, akkor a 'Fronius Datalogger Web' címzését össze kell hangolni a hálózattal. Pl.: A hálózat címtartománya = x, alhálózat maszk = A 'Fronius Datalogger Web''-hez hozzárendelt IP cím és között legyen. - A kiválasztott IP cím a hálózatban még nem lehet felhasználva. - Az alhálózat maszk feleljen meg a meglévő hálózatnak (pl ). Ha a 'Fronius Datalogger Web'-nek szerviz üzeneteket kell küldenie vagy adatokat a 'Fronius Solar.web' számára, akkor meg kell adni egy Gateway-címet és egy DNS-szerver címet. A Gateway-címmel lép kapcsolatba a 'Fronius Datalogger Web' az Internettel. Gateway-címként megfelel pl. a DSL-router IP címe FONTOS! - A 'Fronius Datalogger Web' IP címe nem egyezhet meg a számítógép / laptop IP címével! - A 'Fronius Datalogger Web' önmagától nem tud az Internetre kapcsolódni. DSL csatlakozásnál az Internetre csatlakozást egy routernek kell létrehoznia. Ha a hálózatra csatlakozás WLAN-on keresztül történik, akkor szükség van a következő opciók egyikére: - WLAN-Stick (41,0018,0070) - WLAN-Stick outdoor (41,0018,0071) 'Fronius Datalogger Web' konfigurálása a hálózathoz A Fronius Datalogger Web hálózathoz való konfigurálása a következő lépéseket foglalja magába: - 'Fronius Datalogger Web' installálása és a 'Fronius Datalogger Web' honlap behívása - Hálózati adatok bevitele - 'Fronius Datalogger Web' beállítása WLAN kapcsolathoz - IP cím beállítása és a 'Fronius Datalogger Web' hálózattal való összekapcsolása 11

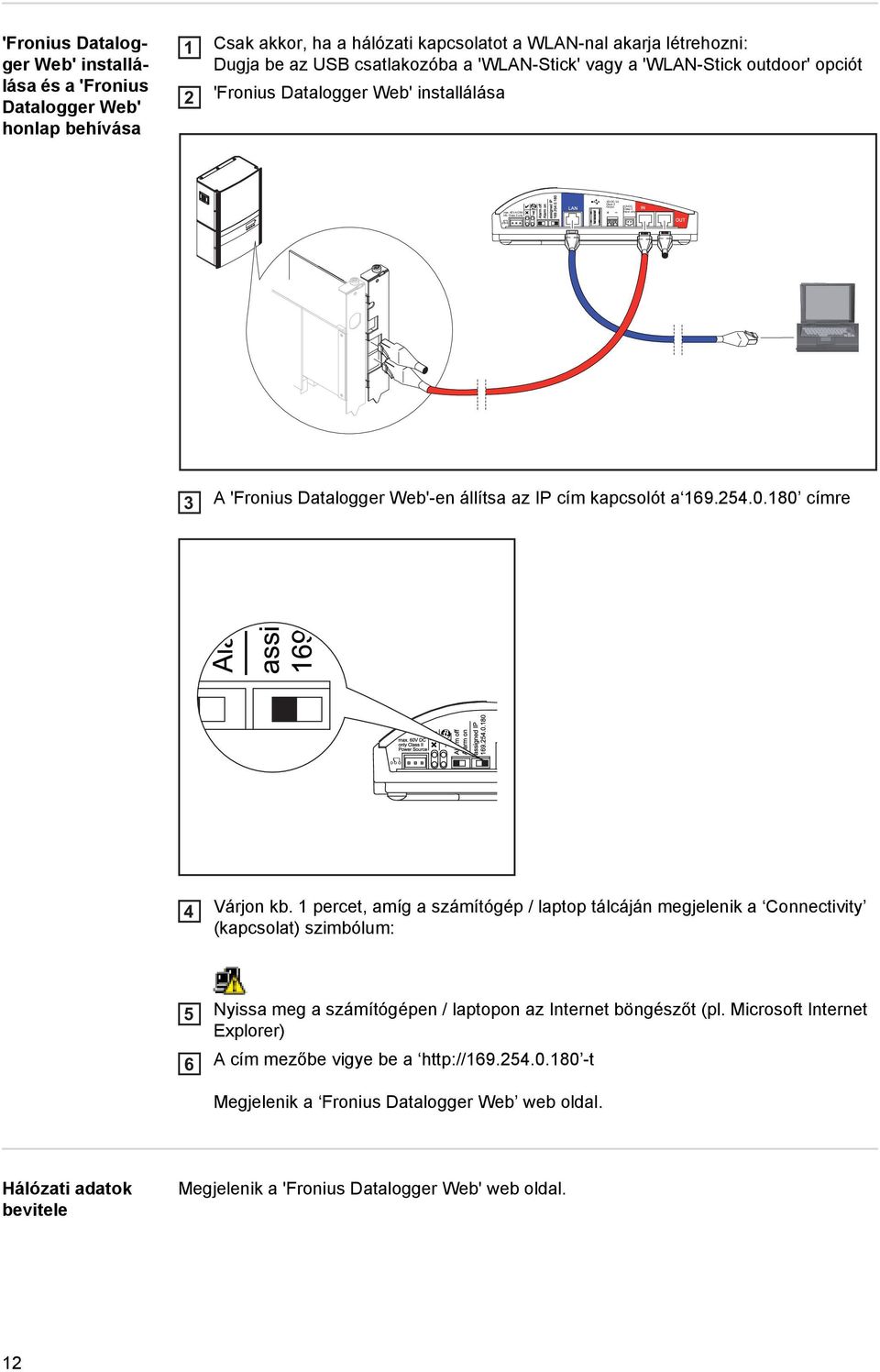

14 max. 42V AC/6A US: Class 2 only 12VDC 1A Class 2 Output 12VDC Class 2 Input only 'Fronius Datalogger Web' installálása és a 'Fronius Datalogger Web' honlap behívása 1 2 Csak akkor, ha a hálózati kapcsolatot a WLAN-nal akarja létrehozni: Dugja be az USB csatlakozóba a 'WLAN-Stick' vagy a 'WLAN-Stick outdoor' opciót 'Fronius Datalogger Web' installálása 3 A 'Fronius Datalogger Web'-en állítsa az IP cím kapcsolót a címre 4 Várjon kb. 1 percet, amíg a számítógép / laptop tálcáján megjelenik a Connectivity (kapcsolat) szimbólum: 5 6 Nyissa meg a számítógépen / laptopon az Internet böngészőt (pl. Microsoft Internet Explorer) A cím mezőbe vigye be a -t Megjelenik a Fronius Datalogger Web web oldal. Hálózati adatok bevitele Megjelenik a 'Fronius Datalogger Web' web oldal. 12

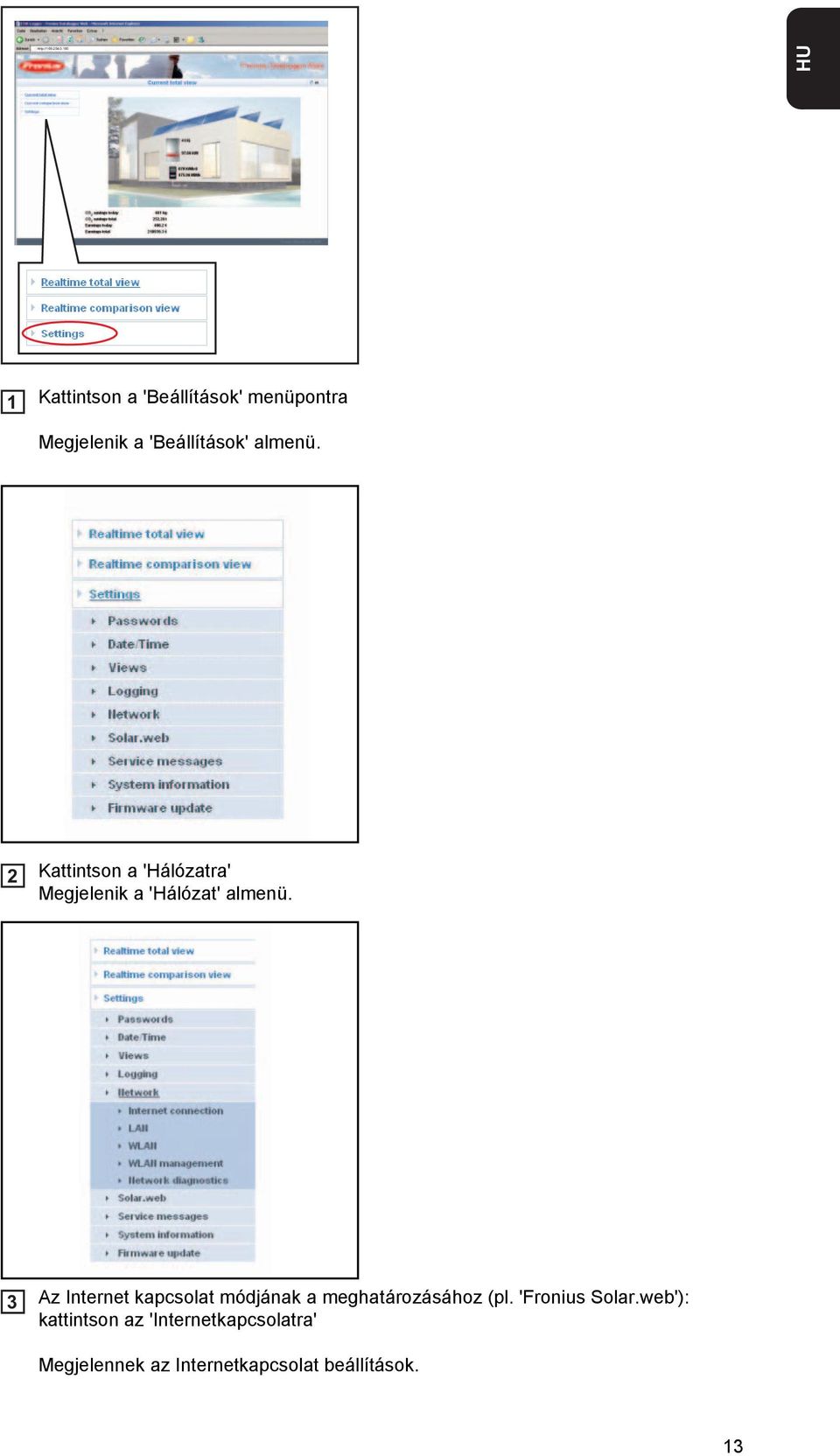

15 HU 1 Kattintson a 'Beállítások' menüpontra Megjelenik a 'Beállítások' almenü. 2 Kattintson a 'Hálózatra' Megjelenik a 'Hálózat' almenü. 3 Az Internet kapcsolat módjának a meghatározásához (pl. 'Fronius Solar.web'): kattintson az 'Internetkapcsolatra' Megjelennek az Internetkapcsolat beállítások. 13

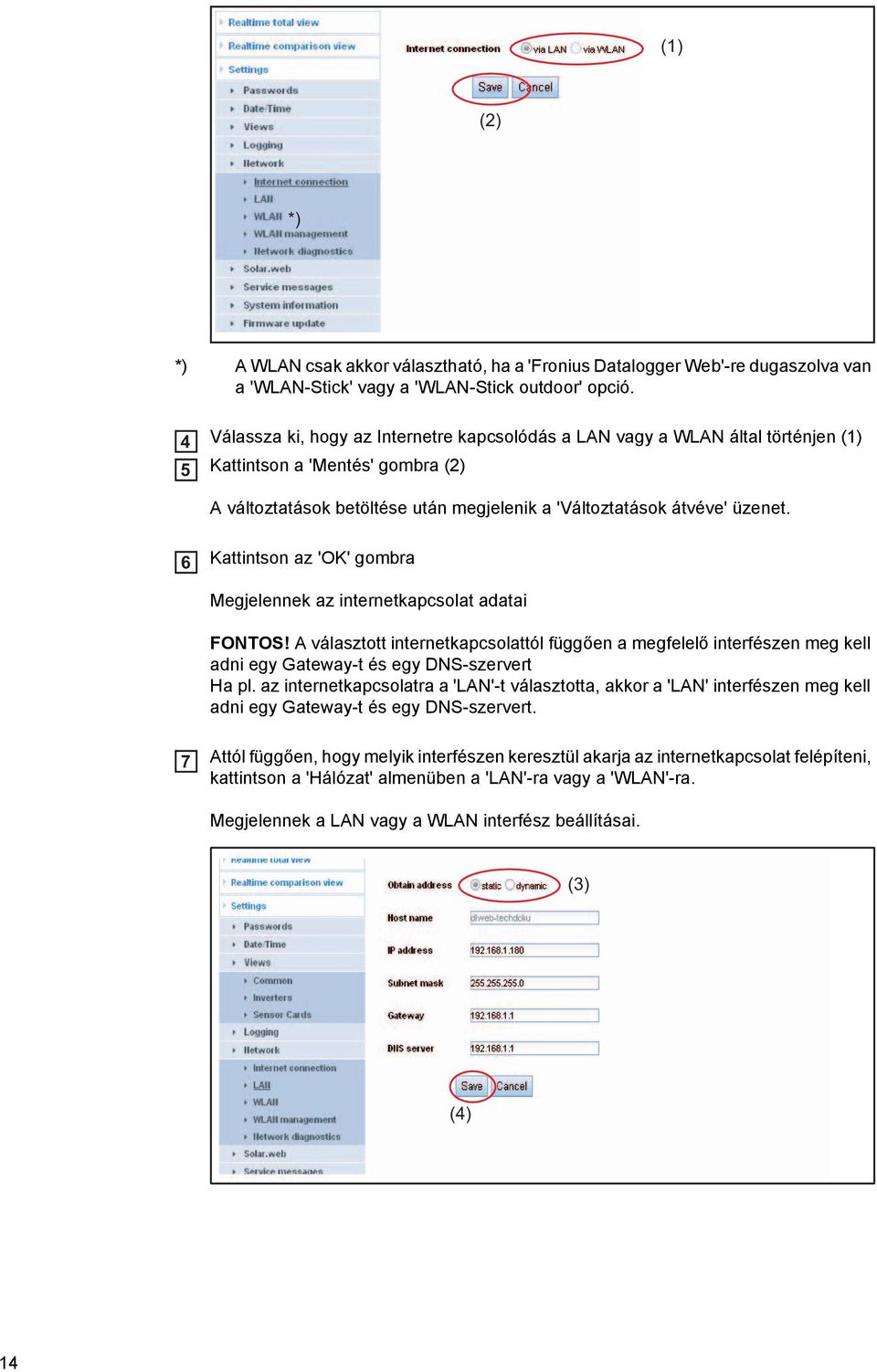

16 (1) (2) *) *) A WLAN csak akkor választható, ha a 'Fronius Datalogger Web'-re dugaszolva van a 'WLAN-Stick' vagy a 'WLAN-Stick outdoor' opció. 4 5 Válassza ki, hogy az Internetre kapcsolódás a LAN vagy a WLAN által történjen (1) Kattintson a 'Mentés' gombra (2) A változtatások betöltése után megjelenik a 'Változtatások átvéve' üzenet. 6 Kattintson az 'OK' gombra Megjelennek az internetkapcsolat adatai FONTOS! A választott internetkapcsolattól függően a megfelelő interfészen meg kell adni egy Gateway-t és egy DNS-szervert Ha pl. az internetkapcsolatra a 'LAN'-t választotta, akkor a 'LAN' interfészen meg kell adni egy Gateway-t és egy DNS-szervert. 7 Attól függően, hogy melyik interfészen keresztül akarja az internetkapcsolat felépíteni, kattintson a 'Hálózat' almenüben a 'LAN'-ra vagy a 'WLAN'-ra. Megjelennek a LAN vagy a WLAN interfész beállításai. (3) (4) 14

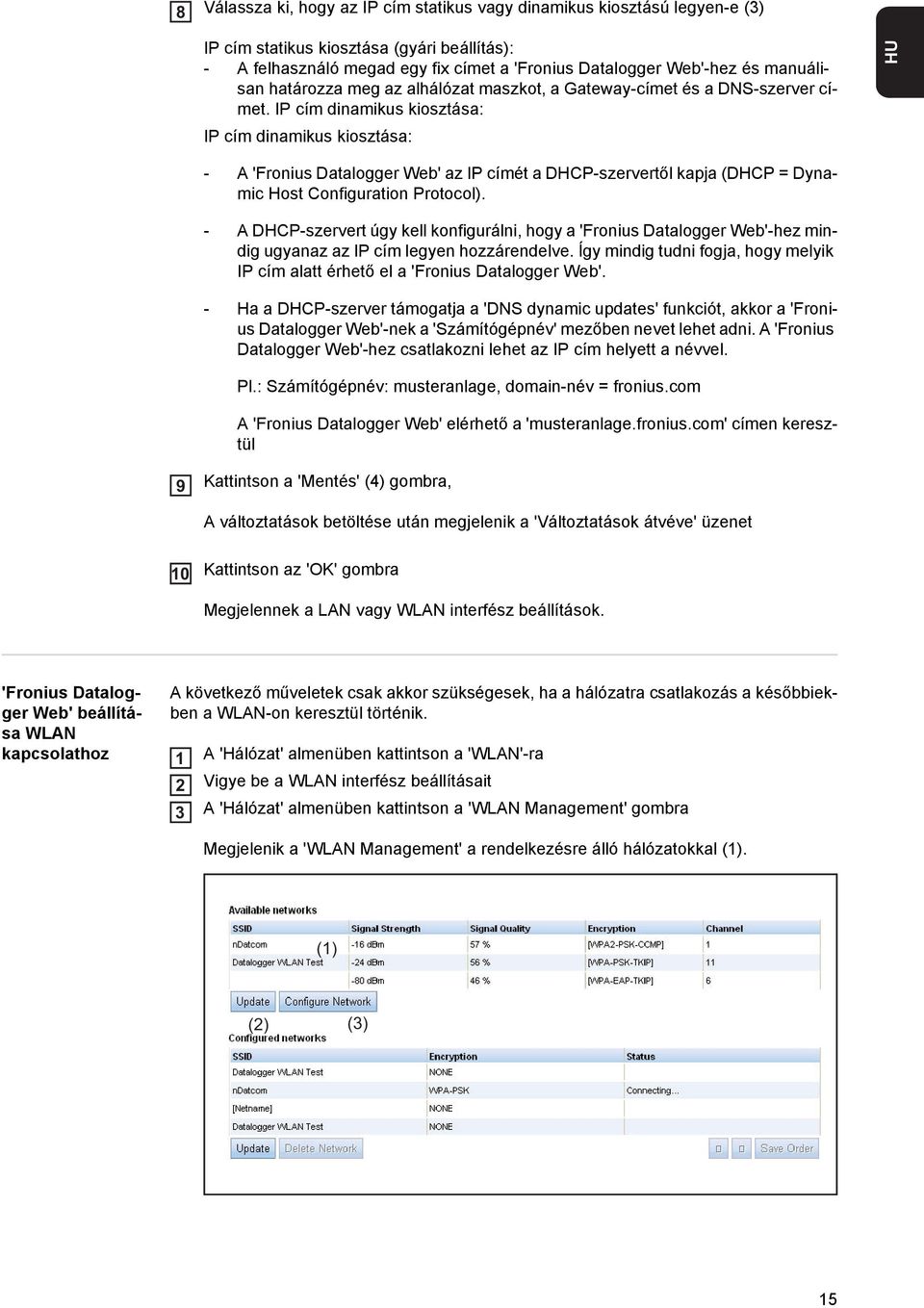

17 8 Válassza ki, hogy az IP cím statikus vagy dinamikus kiosztású legyen-e (3) IP cím statikus kiosztása (gyári beállítás): - A felhasználó megad egy fix címet a 'Fronius Datalogger Web'-hez és manuálisan határozza meg az alhálózat maszkot, a Gateway-címet és a DNS-szerver címet. IP cím dinamikus kiosztása: IP cím dinamikus kiosztása: HU - A 'Fronius Datalogger Web' az IP címét a DHCP-szervertől kapja (DHCP = Dynamic Host Configuration Protocol). - A DHCP-szervert úgy kell konfigurálni, hogy a 'Fronius Datalogger Web'-hez mindig ugyanaz az IP cím legyen hozzárendelve. Így mindig tudni fogja, hogy melyik IP cím alatt érhető el a 'Fronius Datalogger Web'. - Ha a DHCP-szerver támogatja a 'DNS dynamic updates' funkciót, akkor a 'Fronius Datalogger Web'-nek a 'Számítógépnév' mezőben nevet lehet adni. A 'Fronius Datalogger Web'-hez csatlakozni lehet az IP cím helyett a névvel. Pl.: Számítógépnév: musteranlage, domain-név = fronius.com A 'Fronius Datalogger Web' elérhető a 'musteranlage.fronius.com' címen keresztül 9 Kattintson a 'Mentés' (4) gombra, A változtatások betöltése után megjelenik a 'Változtatások átvéve' üzenet 10 Kattintson az 'OK' gombra Megjelennek a LAN vagy WLAN interfész beállítások. 'Fronius Datalogger Web' beállítása WLAN kapcsolathoz A következő műveletek csak akkor szükségesek, ha a hálózatra csatlakozás a későbbiekben a WLAN-on keresztül történik A 'Hálózat' almenüben kattintson a 'WLAN'-ra Vigye be a WLAN interfész beállításait A 'Hálózat' almenüben kattintson a 'WLAN Management' gombra Megjelenik a 'WLAN Management' a rendelkezésre álló hálózatokkal (1). (1) (2) (3) 15

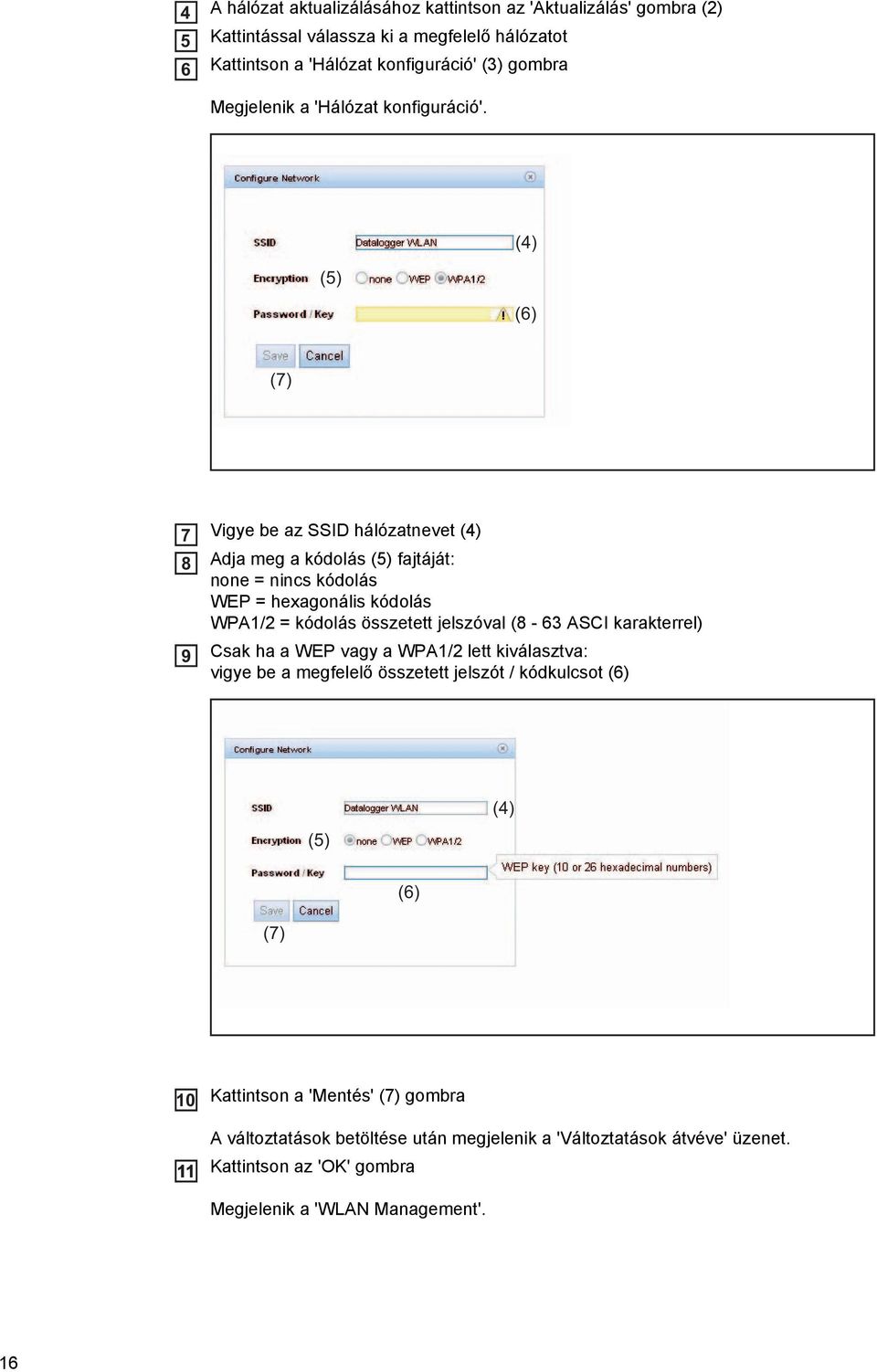

18 4 5 6 A hálózat aktualizálásához kattintson az 'Aktualizálás' gombra (2) Kattintással válassza ki a megfelelő hálózatot Kattintson a 'Hálózat konfiguráció' (3) gombra Megjelenik a 'Hálózat konfiguráció'. (4) (5) (6) (7) Vigye be az SSID hálózatnevet (4) Adja meg a kódolás (5) fajtáját: none = nincs kódolás WEP = hexagonális kódolás WPA1/2 = kódolás összetett jelszóval (8-63 ASCI karakterrel) Csak ha a WEP vagy a WPA1/2 lett kiválasztva: vigye be a megfelelő összetett jelszót / kódkulcsot (6) (5) (4) (6) (7) Kattintson a 'Mentés' (7) gombra A változtatások betöltése után megjelenik a 'Változtatások átvéve' üzenet. Kattintson az 'OK' gombra Megjelenik a 'WLAN Management'. 16

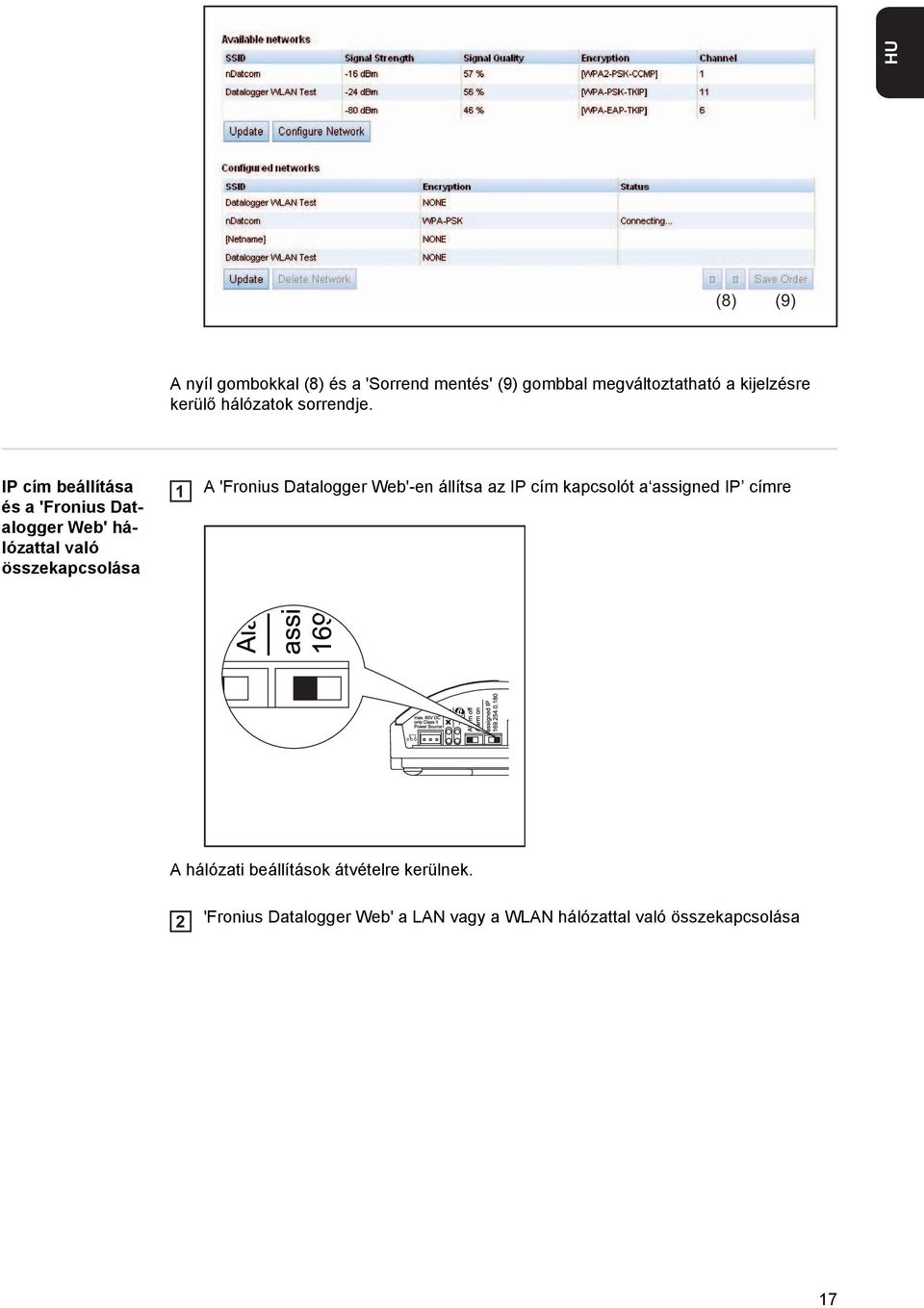

19 HU (8) (9) A nyíl gombokkal (8) és a 'Sorrend mentés' (9) gombbal megváltoztatható a kijelzésre kerülő hálózatok sorrendje. IP cím beállítása és a 'Fronius Datalogger Web' hálózattal való összekapcsolása 1 A 'Fronius Datalogger Web'-en állítsa az IP cím kapcsolót a assigned IP címre A hálózati beállítások átvételre kerülnek. 2 'Fronius Datalogger Web' a LAN vagy a WLAN hálózattal való összekapcsolása 17

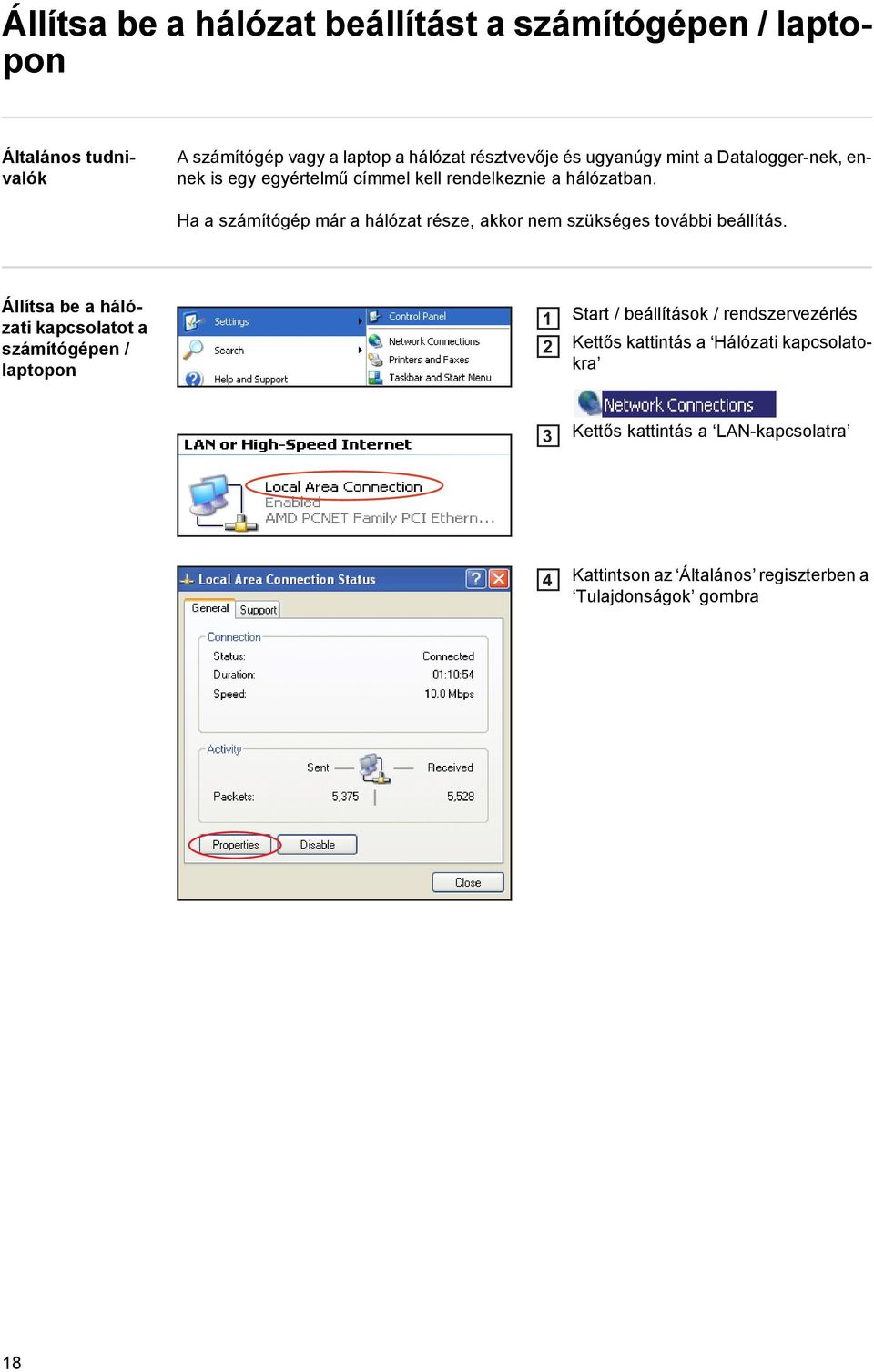

20 Állítsa be a hálózat beállítást a számítógépen / laptopon Általános tudnivalók A számítógép vagy a laptop a hálózat résztvevője és ugyanúgy mint a Datalogger-nek, ennek is egy egyértelmű címmel kell rendelkeznie a hálózatban. Ha a számítógép már a hálózat része, akkor nem szükséges további beállítás. Állítsa be a hálózati kapcsolatot a számítógépen / laptopon 1 2 Start / beállítások / rendszervezérlés Kettős kattintás a Hálózati kapcsolatokra 3 Kettős kattintás a LAN-kapcsolatra 4 Kattintson az Általános regiszterben a Tulajdonságok gombra 18

21 5 6 Kattintson a (TCP/IP internetprotokollra Kattintson a Tulajdonságok gombra HU Megjelenik az 'Internetprotokoll (TCP / IP ) tulajdonságok' ablak. Ha van DHCP-szerver a hálózatban: 19

22 7 Válassza az 'IP cím automatikus kiosztását' Ha nincs DHCP-szerver a hálózatban: 7a 7b Válassza ki: a 'Következő IP cím alkalmazása' gombot A hálózat számára egyértelmű IP cím hozzárendelése a számítógéphez / laptophoz Pl.: A hálózat címtartománya = x, alhálózat maszk = A számítógéphez / laptophoz és közötti címet kell hozzárendelni. - A kiválasztott IP cím a hálózatban még nem lehet felhasználva. - Az alhálózat maszk feleljen meg a meglévő hálózatnak (pl ). - A 'Standard-Gateway' beállítás a 'Fronius Datalogger Web'-nél nem jön szóba. FONTOS! A számítógépnek / laptopnak nem egyezhet meg az IP címe a 'Fronius Datalogger Web' IP címével. 8 Aktiválja a 'DNS-szervercím automatikus kiosztást' Állítsa be a számítógépen / laptopon az Internet opciókat Nyissa meg az Internet böngészőt (pl. Microsoft Internet Explorer) Kattintson az Extrák menüpontra Kattintson az Internet opciókra 4 Kattintson a Kapcsolatok regiszterre 20

23 5 Kattintson a LAN-beállítások mezőben a Beállítások gombra HU 6 Ha a 'Proxyszerver alkalmazása a LAN-hoz' - mint ahogy az ábrán látható - nincs aktiválva, akkor lezárult a számítógép / laptop internetopciók beállítása. Ha a 'Proxyszerver alkalmazása a LAN-hoz' aktiválva van: - Kattintson a Kiterjesztett gombra www-proxy.example.com - A 'Kivételek' mezőbe vigye be a 'Fronius Datalogger Web' IP címét, pl.: Kattintson az OK gombra www-proxy.example.com www-proxy.example.com www-proxy.example.com 21

24 Internet böngészővel való csatlakozás a 'Fronius Datalogger Web'-hez Általános tudnivalók Az Internet böngészővel való csatlakozás a Fronius Datalogger Web -hez mindenek előtt az egyszerű információk lehívására alkalmas a LAN-on belül sok számítógép felhasználó részére (pl. Vállalati hálózatok, iskolák stb. részére). A Fronius Datalogger Web web oldalán pl. leolvashatók az összesített és a napi hozamértékek vagy összehasonlíthatók az inverterek. Előfeltételek - Legalább LAN vagy WLAN kapcsolat - Internet böngésző (pl. Microsoft Internet Explorer IE6.0, Firefox 2 stb.) - A számítógép / laptop ugyanazon a hálózati szegmensen legyen, ahol a 'Fronius Datalogger Web'. Internet böngészővel való csatlakozás a 'Fronius Datalogger Web'- hez 1 2 Internet böngésző megnyitása A címmezőbe vigye be az IP címet vagy a számítógép nevét és a 'Fronius Datalogger Web' domain nevét Megjelenik a 'Fronius Datalogger Web' web oldal. Az IP cím vagy a számítógépnév hozzárendeléséhez a 'Fronius Datalogger Web' konfigurálása a hálózathoz c. fejezet szerint járjon el. A hálózati rendszergazda számára Az adatgyűjtő web oldalához való hozzáféréshez a LAN-on kívül: - A hálózati routert úgy konfigurálja, hogy a kérések továbbításra kerüljenek az adatgyűjtő 80/TCP portjára 22

25 'Fronius Solar.access' általi csatlakozás a 'Fronius Datalogger Web'-hez HU Általános tudnivalók A 'Fronius Solar.access' általi csatlakozás a 'Fronius Datalogger Web'-hez alkalmas a részletes hosszú idejű adatfelvételezésre, és a fotovoltaikus rendszer részére teljes körű beállítási lehetőséget és adatelőkészítést kínál. Előfeltételek - Legalább LAN vagy WLAN kapcsolat - Internet böngésző: Microsoft Internet Explorer IE6.0 - Az adatgyűjtő hálózati konfigurálását a 'Fronius Datalogger Web konfigurálása a hálózathoz' c. fejezet szerint végezze. - A számítógép / laptop ugyanazon a hálózati szegmensen legyen, ahol a 'Fronius Datalogger Web'. - Számítógép és laptop operációs rendszere: Win 2000, Win XP, Win Vista vagy Win 7 - A 'Fronius Solar.access' szoftver a számítógépre telepítve / a laptop szoftver pedig a mellékelt 'Fronius Solar.access' CD-n található - A fotovoltaikus rendszer a 'Fronius Solar.access' online segítséggel van létesítve a 'Fronius Solar.access'-ben (Fronius Solar.access' megnyitás / adminisztráció / rendszerek / rendszer létesítése) *) *) A 'Fronius Datalogger Web' hozzárendelt IP címe vagy hozzárendelt számítógép neve 'Fronius Solar.access' általi csatlakozás a 'Fronius Datalogger Web'- hez 'Fronius Solar.access' megnyitása 'Rendszerek' menüpont kiválasztása Kívánt fotovoltaikus rendszer kiválasztása Rövid időn belül megtörténik a kapcsolódás a kiválasztott fotovoltaikus rendszerhez. Az állapotsorban balra lent megjelenik az 'online' és az adatgyűjtő változatának a száma. 23

26 A hálózati rendszergazda számára Az adatgyűjtőhöz való hozzáféréshez a LAN-on kívül - A hálózati routert úgy konfigurálja, hogy a kérések továbbításra kerüljenek az adatgyűjtő 80/TCP és a 15015/TCP portjára 24

27 Az Internet és a 'Fronius Solar.web' általi csatlakozás a 'Fronius Datalogger Web'-hez HU Általános tudnivalók Az Internet és a 'Fronius Solar.web' általi csatlakozás a 'Fronius Datalogger Web'-hez kapcsolattal a föld bármely pontjáról az Interneten keresztül lehívhatók a fotovoltaikus rendszer archivált és aktuális adatai. Továbbá lehetőség van arra, hogy más felhasználóknak a vendég hozzáféréssel betekintést nyújtsanak a fotovoltaikus rendszerbe és több berendezést össze lehet vele hasonlítani. Működés leírás Az adatgyűjtő összekapcsolódott az Internettel (pl. egy DSL routerrel). Az adatgyűjtő rendszeresen bejelentkezik a 'Fronius Solar Web'-re és naponta elküldi a tárolt adatokat. A 'Fronius Solar.web' aktív kapcsolatot létesíthet a 'Fronius Datalogger Web'-bel, például az aktuális adatok megjelenítéséhez. Előfeltételek - Internet hozzáférés - Internet böngésző FONTOS! A 'Fronius Datalogger Web' önmagától nem tud az Internetre kapcsolódni. DSL csatlakozásnál az Internetre csatlakozást egy routernek kell létrehoznia. - Fotovoltaikus rendszer regisztrálása a 'Fronius Solar.web'-en (1) A regisztráláshoz szükséges az adatgyűjtő azonosító (ID) száma. Az adatgyűjtő azonosító (ID) száma a beállítások / rendszerinformációk alatt jelenik meg. - Az aktuális adatok 'Fronius Solar.web'-re lehívásához a 'Fronius Datalogger Web'-ben az 'Aktuális adatok küldése a Solar.web részére' választási lehetőségnél aktiválva legyen az 'igen' (2) - Az archivált adatok 'Fronius Solar.web'-re lehívásához a 'Fronius Datalogger Web'- ben az 'Archivált adatok küldése a Solar.web részére' választási lehetőségnél aktiválva legyen a 'naponta' vagy az 'óránként' (3). (2) (1) (3) (3) 25

28 'Fronius Datalogger Web' adatainak a lehívása az Interneten és a 'Fronius Solar.web'-en keresztül A 'Fronius Datalogger Web' aktuális adatainak és archivált adatainak a 'Fronius Solar.web' általi lehívásához: 1 2 nyissa meg a ' web oldalon a 'Napenergia hasznosító berendezések' rovatot Indítsa el a 'Fronius Solar.web'-et Közelebbi információkat a 'Fronius Solar.web'-ről az online segédtől (súgó) kaphat. A hálózati rendszergazda számára A tűzfalat úgy konfigurálja, hogy az adatgyűjtő IP címe a 'solarweb.fronius.com' 49049/ UDF portjára adatokat küldhessen. A DSL router leginkább az adatok Internetre küldését teszi lehetővé, és ezért azt normál esetben nem kell konfigurálni. 26

29 Adatmennyiség kiszámítása HU Általános tudnivalók A 'Fronius Datalogger Web' üzemelésekor adatok merülnek fel, melyeket az interneten keresztül kell átvinni. Az adatmennyiség kiszámítása szükséges a megfelelő Internet kapcsolat kiválasztásához. Az adatmennyiség alábbiakban közölt kiszámítása áttekintést ad arról, hogy mekkora adatmennyiség fordul elő a 'Fronius Datalogger Web' üzemelésekor. Firmware verziók az adatmennyiség kiszámításához Az adatmennyiség kiszámítása a 'Fronius Datalogger Web' V 2.3.x-x firmware verzióján és az ennél kisebben alapszik. A magasabb verziószámok kibővített funkcióik következtében nagyobb adatmennyiséget eredményezhetnek. Adatmennyiség kiszámítása Az adatmennyiség kiszámítása függ a 'Fronius Datalogger Web' aktivált funkcióitól. Funkció 'Fronius Solar.web' aktuális adatainak rendelkezésre bocsátása 'Fronius Solar.web' aktuális adatainak a megtekintése Archivált adatok / gyűjtött adatok küldése a 'Fronius Solar.web' részére Szerviz üzenetek vagy hiba üzenetek küldése Adatmennyiség egyszer 1) Aktuális össznézet érzékelőkártyánként / érzékelőboxonként Aktuális összehasonlító nézet inverterenként Indítóoldal Rendszerek összehasonlító nézete 150 Byte 32 kbyte/h 42 kbyte/h kbyte/h 13 kbyte/h + 4 kbyte/h 0 kbyte/h 0 kbyte/h (tárolószektorok száma / nap 2) x 4 kbyte) + 8 kbyte Átviteli idő 3) 600 Byte/perc Naponkénti küldésnél szerviz vagy hiba üzenetenként Azonnali küldésnél szerviz vagy hiba üzenetenként 1 kbyte/nap Byte 1 kbyte 1) Az adatgyűjtő újraindítása után vagy internet szétkapcsolás után 2) Tárolószektorok / nap számának kiszámítása az "Adatgyűjtés" c. fejezet "Tárolókapacitás kiszámítása" része szerint. 3) Az Internet kapcsolat minőségétől függően FONTOS! Mivel a táblázatban felsorolt értékek a 'Fronius Datalogger Web' un. "Nyers adatait' tartalmazzák és a szolgáltató felé történő elszámolásánál különbségek léphetnek fel az átvitt adatmennyiség különböző számítási változatai miatt, a kiszámított összértéket 10-20%-kal meg kell növelni. Ha kikapcsoltak a funkciók, akkor nincs adatforgalom. 27

30 A 'Fronius Datalogger Web' firmware frissítéséhez szintén szükséges bizonyos adatmennyiség. Ez az adatmennyiség függ a mindenkori frissítő adatcsomagtól és ezért nem vehető figyelembe az adatmennyiség előzetes kiszámításakor. Számításra példa 1. példa - Lakóház rendszer 1 inverter; nincs érzékelőkártya / érzékelőbox; a 'Fronius Datalogger Web' 24 órás Internetkapcsolatban; + 0,15 kbyte + 32 kbyte/h x 24 h = 768 kbyte Az archivált adatok a 'Fronius Solar.web' részére küldésre kerülnek; átviteli idő 30 perc; az inverter 14 h/nap ideig üzemel; mentési időközök ideje 15 perc; (ebből a "Tárolókapacitás kiszámítása" c. fejezet alapján 1 tárolószektor / nap adódik) Aktuális adatok megtekintése naponta 15 percen keresztül Feltételezett átlagos hibaelőfordulás 1 szerviz üzenet / nap Közbenső összeg biztonság nélkül számítva 10%-os biztonsági tényezőt figyelembe véve Végeredmény + 0,6 kbyte/perc x 30 perc = 18 kbyte + (1 tárolószektor/nap x 4 kbyte) + 8 kbyte = 12 kbyte + 42 kbyte/h x 0,25 h = 10,5 kbyte + 1 szerviz üzenet x 1 kbyte = 1 kbyte 0,15 kbyte 768,00 kbyte 18,00 kbyte 12,00 kbyte 10,50 kbyte 1,00 kbyte 809,65 kbyte 809,65 kbyte + 10 % 890,615 kbyte/nap 2. Példa - Nagyméretű rendszer 28

31 100 inverter; 10 érzékelőkártya / érzékelőbox; Fronius Datalogger Web 24 órás internetkapcsolattal; + 0,15 kbyte + 32 kbyte/h x 24 h = 768 kbyte HU Az archivált adatok a 'Fronius Solar.web' részére kerülnek küldésre; átviteli idő 120 perc; az inverterek 14 óra/nap időn keresztül üzemelnek; mentési időköz 5 percenként; (ebből a "Tárolókapacitás kiszámítása' c. fejezet alapján 173 tárolószektor / nap adódik) + 0,6 kbyte/perc x 120 perc = 72 kbyte + (173 tárolószektor/nap x 4 kbyte) + 8 kbyte = 700 kbyte Az aktuális összenézet és az aktuális összehasonlító nézet naponta 2 óránként kerül megtekintésre + 42 kbyte/h x 2 h kbyte/h x 10 x 2 h + (13 kbyte/h x 4 kbyte/h) x 2 h = 6910 kbyte Feltételezett átlagos hibaelőfordulás 50 szerviz üzenet / nap + 50 szerviz üzenet x 1 kbyte = 50 kbyte Közbenső összeg biztonság nélkül számítva 0,15 kbyte 768,00 kbyte 72,00 kbyte 700,00 kbyte 6910,00 kbyte 50,00 kbyte 8500,15 kbyte 10%-os biztonsági tényezőt figyelembe véve 8500,15 kbyte + 10 % Végeredmény 9350,165 kbyte/tag (kb. 9,35 MByte/Tag) 29

32 Általános információk a hálózati rendszergazda számára Általános tűzfal beállítások Hogy kivitelezhetők legyenek a 'Fronius Datalogger Web' különböző funkciói a tűzfalat a következőképpen kell beállítani: 49049/UDP Kimenet 15015/TCP Bemenet Szerviz üzenetek küldése x - - 'Fronius Solar.web' általi csatlakozás x - - az adatgyűjtőhöz 'Fronius Solar.access' általi csatlakozás - x x az adatgyűjtőhöz Hozzáférés a 'Fronius Datalogger Web' web oldalhoz - - x A szerviz üzenetek küldése a Fronius Solar.web.-en keresztül történik. 80/TCP Bemenet Szerviz üzenetek küldése DSL Internet kapcsolattal A szokásos DSL kapcsolattal a 'Fronius Solar.web' elérhető és lehetséges szerviz üzenetek küldése, legtöbbször a router külön konfigurálása nélkül, mert a LAN-ról csatlakozni lehet az Internetre. 'Fronius Solar.web' használata és szerviz üzenetek küldése A 'Fronius Solar.web' használatához vagy a szerviz üzenetek küldéséhez Internet kapcsolat kell. A 'Fronius Datalogger Web' önmagától nem tud az Internetre kapcsolódni. DSL csatlakozásnál az Internetre csatlakozást egy routernek kell létrehoznia. 30

33 'Fronius Datalogger Web' nézetei HU Áttekintés A 'Fronius Datalogger Web' web oldalon a következő nézetek jeleníthetők meg: - Aktuális teljes nézet - Aktuális összehasonlító nézet Aktuális teljes nézet Az aktuális teljes nézet a következőket tartalmazza: - a fotovoltaikus berendezés teljesítmény adatait - a CO 2 megtakarítást naponta és összesen - a napi hozamot és az összes hozamot - a Sensor Card adatait (ha van) (1) (1) (1) (2) (2) a Sensor Card adatait szimbolikusan ábrázolva (1): a Sensor Card 1 első három mérőcsatornája kerül kijelzésre a Sensor Card adatai a szimbolikus ábrázolás alatt (2): a Sensor Card 0-tól kezdve a rendszerben lévő Sensor Card-ok közül az első négy aktív mérőcsatorna kerül kijelzésre Aktuális összehasonlító nézet Az aktuális összehasonlító nézetben a fotovoltaikus rendszer több inverterét össze lehet egymással hasonlítani. Az inverter váltóáramú teljesítménye százalékosan kerül kijelzésre a mindenkori inverterhez tartozó szolármodul teljesítményéről oszlopdiagrammal ábrázolva. Mindegyik inverterhez kijelzésre kerül egy oszlop. Az oszlop színe jelzi az inverter teljesítménytartományát: zöld: sárga: piros: az inverter teljesítménye megfelel az összes inverter átlagteljesítményének az inverter teljesítménye kis mértékben eltér az összes inverter átlagteljesítményétől az inverter teljesítménye nagy mértékben eltér az összes inverter átlagteljesítményétől vagy hiba az inverterben 31

34 32

35 'Fronius Datalogger Web' beállításai HU Áttekintés A 'Fronius Datalogger Web' web oldalán a 'Beállítások' menüpont alatt a következő beállítások végezhetők és tekinthetők meg: - Jelszavak - Idő / dátum *) - Nézetek - Adatgyűjtés - Hálózat - Solar.web - Szerviz üzenetek - Rendszerinformációk - Firmware frissítés *) Az idő / dátum beállítása kötelező A felsorolt választási lehetőségeket a következő fejezetekben egyenként ismertetjük. Választási lehetőségek behívása és kiválasztás végzése Kapcsolat létesítése a 'Fronius Datalogger Web'-bel Kattintson a 'Beállítások' menüpontra Kattintson a kívánt választási lehetőségre A kiválasztott választási lehetőség megnyílik 4 5 Tekintse meg a választási lehetőséget vagy végezze el a megfelelő kiválasztást Ha van, akkor kattintson a végrehajtás gombra (pl. mentés, szinkronizálás, frissítés stb.) A változtatott adatok átvételre kerülnek 33

36 Jelszavak Általános tudnivalók A jelszavak kiadásával szabályozható a hozzáférés a 'Fronius Datalogger Web'-hez. Ehhez kétféle jelszótípus áll rendelkezésre: - a felhasználói jelszó - a rendszergazda jelszó FONTOS! Az új jelszó csak akkor kerül aktiválásra, ha az adatgyűjtő 'IP cím' kapcsolója a 'hozzárendelt IP cím'-re van beállítva. Jelszavak Felhasználói jelszó (user) Ha felhasználói jelszó kerül kiadásra, akkor a felhasználónak csak olvasási joga van a 'Fronius Datalogger Web'-en. A 'Beállítások' menüpontot a felhasználó nem tudja megnyitni. Felhasználói jelszó kiadása esetén a felhasználónak mindig meg kell adnia a felhasználó nevét és a jelszót, amikor a 'Fronius Datalogger Web'-re csatlakozik. Felhasználó név = user 34

37 Rendszergazda jelszó (admin) Ha rendszergazda jelszó kerül kiadásra, akkor a felhasználónak olvasási és beállítási joga van a 'Fronius Datalogger Web'-en. A 'Beállítások' menüpontot a felhasználó megnyithatja és mindenféle beállítást elvégezhet. HU Adminisztrátor jelszó kiadása esetén a felhasználónak a 'Fronius Datalogger Web'-ben meg kell adnia a felhasználó nevet és a jelszót, ha meg akarja nyitni a 'Beállítások' menüpontot. Felhasználó név = admin Elfelejtette a jelszavát? 1 Hozzon létre közvetlen kapcsolatot a 'Fronius Datalogger Web'-bel a mellékelt 'Rövid szerelési útmutató' lap alapján Megjelenik a 'Fronius Datalogger Web' web oldala (a jelszó megkérdezése nélkül) 2 Adja ki újra a jelszót 35

38 Idő / dátum Általános tudnivalók A rendszerben az időnek és a dátumnak többféle feladata van. Minden egyes gyűjtött adatponthoz a gyűjtött adattal együtt tárolásra kerül az idő és a dátum. MEGJEGYZÉS! A 'Fronius Datalogger Web' működésének előfeltétele az idő és a dátum beállítása. Csak beállított idő / dátum esetén tud az adatgyűjtő adatokat gyűjteni. Idő / dátum (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (1) (2) (3) (4) (5) (7) (7a) (6) (8) (7b) (9) (10) (1) Adatgyűjtő idő kijelzése (2) Adatgyűjtő dátum kijelzése 36

39 (3) Adatgyűjtő időzónája (4) Idő / dátum beállítási opció: számítógéppel / laptoppal szinkronban vagy kézileg (5) Automatikus nyári- / téli időszámítás átállítás HU FONTOS! Az automatikus nyári- / téli időszámítás átállításkor ügyeljen arra, hogy a megfelelő időzónát válassza. (6) Számítógéppel / laptoppal szinkronban végzett időbeállítás. Mező az idő beviteléhez kézi beállításkor. (7) Számítógéppel / laptoppal szinkronban végzett dátum beállítása (7a) Naptár szimbólum (7b) Naptár szimbólum (a naptár szimbólumra kattintva nyílik) (8) Mező az időzóna beállításához (9) 'Szinkronizálás' gomb (10) 'Megszakítás' gomb 37

40 Nézetek Általános tudnivalók A 'Fronius Datalogger Web' konfigurálása a nézetekben történik. Beállíthatók a nyelv, hozam és az összehasonlító és a teljes nézet adatai. Az inverterek és a Sensor Card-ok beállításához egy-egy almenü áll rendelkezésre. Nézetek (1) (2) (3) 'Általános' nézet A 'Hozam' (1) alatt bevihető az elszámolási díjtétel kwh-ban és a fizető eszköz fajtája, a hozam kiszámítása céljából. A hozam az aktuális teljes nézetben jelenik meg. A 'CO2 tényező' (2) alatt bevihető a CO2 megtakarítás kwh-ban és a CO2 megtakarítás számításához alkalmazott mértékegység. A CO2 megtakarítás az aktuális teljes nézetben jelenik meg. A 'Fronius Datalogger Web' web oldal nyelve vagy a meglévő böngésző nyelve vagy az utoljára kiválasztott nyelv lesz. A nyelv változtatható a nyelv választó mezőkben (3). 38

41 Inverter nézetei HU Az 'Inverterek' alatt kerülnek meghatározásra az összehasonlító nézet adatai Válassza ki azokat az invertereket, melyeket meg akarja jeleníteni az összehasonlító nézetben Az egyes inverterekre vigye be a mindenkori szolármodul teljesítményeket (általában az inverter névleges teljesítményét szokták megadni) Az 'Átvétel' gombbal rendelje hozzá a PV teljesítményeket a mindenkori inverterhez Kattintson a 'Mentés' gombra Az összehasonlító nézet beállításai átvételre kerülnek. Sensor Card nézetek A 'Sensor Cards' alatt a Sensor Card minden egyes szenzorértékéhez hozzárendelhető egy specifikus csatornanév (pl.: szélsebesség) 1 Válassza ki azt a Sensor Card-ot, melynek csatorna nevét változtatni kell 2 Vigye be a kívánt csatorna nevet 39

42 3 Kattintson a Mentés gombra A teljes nézetre vonatkozó beállítások átvételre kerülnek. 40

43 Adatgyűjtés HU Általános tudnivalók Az adatgyűjtő meghatározott időközönként elmenti az aktuális adatokat az összes a rendszerbe bekapcsolt inverterről és elmenti a Fronius Sensor Card-ok vagy a Fronius Sensor Boxok adatait. A mentési időköz 5-30 perc között határozható meg. Az adatok hatékony és áttekinthető előkészítése, archiválása és vizualizációja számítógéppel / laptoppal és a 'Fronius Solar.access' számítógép szoftverrel történik. Adatgyűjtés Tárolókapacitás Az egy inverterrel felszerelt fotovoltaikus rendszer esetén akár 5 év és 7 hónap is lehet a tárolókapacitás, ha az adatgyűjtő adatgyűjtési intervalluma 15 perc. A rendszerbe kapcsolt inverterek vagy a Fronius Sensor Card-ok / Box-ok számától függően arányosan csökken az adatgyűjtő tárolókapacitása. Tárolókapacitás kiszámítása 1 Az inverterek és a Fronius Sensor Card-ok / Boxok adatgyűjtési pontjainak meghatározása Adatgyűjtési pontok száma naponta = Adatgyűjtés időtartama [perc] Tárolási intervallum [perc] Adatgyűjtés időtartama [perc] - Az inverternél: pl. 14 óra = 840 perc - A Fronius Sensor Card / Fronius Sensor Box esetén: 24 óra = 1440 perc 2 Adatgyűjtési pontok összegzése Adatgyűjtési pontok összege = = (inverterek száma x adatgyűjtési pontok száma naponta) + (Fronius Sensor Cardok / Boxok száma x adatgyűjtési pontok száma naponta) 41

44 3 Naponkénti tároló szektorok meghatározása Tároló szektorok száma naponta = Adatgyűjtési pontok száma Egész számra felkerekítés Tárolókapacitás meghatározása Tárolókapacitás [nap] 2048 Tároló szektorok száma naponta = Számításra példa 2 inverter, adatgyűjtési időtartam = 14 óra (840 perc) 1 Fronius Sensor Card, adatgyűjtési időtartam = 24 óra (1440 perc) Tárolási intervallum = 15 perc 1. Adatgyűjtési pontok száma naponta: Inverter adatgyűjtési pontok = Sensor Card adatgyűjtési pontok = 840 perc 15 perc 1440 perc 15 perc = 56 = Adatgyűjtési pontok száma: Adatgyűjtési pontok száma = (2 x 56) + (1 x 96) = 208 (2 x 56)... 2 inverter, (1 x 96)... 1 Sensor Card 3. Tároló szektorok száma naponta: Tároló szektorok = = 1, Felkerekítés: 1, Tárolókapacitás [nap] Tárolókapacitás = Tárolókapacitás [nap] nap (= 2 év, 9 hónap, 18 nap) 2048 Tároló szektorok száma naponta = Megtelt memória esetén az adatok felülírásra kerülnek Ha az adatgyűjtő memória megtelt, akkor a legrégebbi adatok folyamatosan felülírásra kerülnek az új adatokkal. 42

45 'Adatok törlése' gomb Az 'Adatok törlése' gombbal valamennyi 'Naplóadat' törlésre kerül, melyeket az 'Adatgyűjtő Web' tárolt. HU FONTOS! Törlés közben nem szabad megszakítani a 'Datalogger Web' áramellátását. 43

46 Hálózat Általános tudnivalók A 'Fronius Datalogger Web' konfigurálása a meglévő hálózatba kapcsoláshoz a 'Hálózat' választási lehetőséggel történik. A 'Fronius Datalogger Web' hálózati konfigurálásáról további információkat a 'Fronius Datalogger Web' hálózati konfigurálása' c. fejezetben talál. Hálózat Hálózat diagnosztika A 'Hálózat diagnosztika' választási lehetőséggel, mely a 'Hálózat' alpontja, bevihetők a 'Ping' és a 'Traceroute' (nyomkövető) utasítások. 44

47 HU 'Ping utasítás' A 'ping utasítással' ellenőrizhető, hogy a 'Host' elérhető-e és mennyi időt vesz igénybe az adatátvitel. 'Ping utasítás' küldése: 1 2 A 'Host' mezőbe vigye be a host nevet Kattintson a Ping gombra - A ping utasítás küldésre kerül - A meghatározott adatok megjelennek 'Traceroute utasítás' A 'Traceroute utasítással' meghatározható, hogy az adatok milyen közbenső állomásokon keresztül adódnak át a 'Host'-nak. 'Traceroute utasítás' küldése: 1 2 A 'Host' mezőbe vigye be a host nevet Kattintson a Traceroute gombra - A traceroute utasítás küldésre kerül - A meghatározott adatok megjelennek 45

48 Solar.web Általános tudnivalók A 'Solar Web' választási lehetőséggel a 'Fronius Datalogger Web' által közvetlen kapcsolat építhető fel a 'Fronius Solar.web'-bel. A 'Fronius Solar.web'-re vonatkozó további információkat a 'Kapcsolat a Fronius Datalogger Web-bel az Interneten és a Fronius Solar.web-en' keresztül vagy a a 'Fronius Solar.web' online segédtől (súgó) kaphat Solar.web (1) (2) (4) (3) (5) Naponkénti adatátvitel a Solar.web-re Ha aktiválva van a 'naponta' választási lehetőség, akkor a következők állíthatók be: - Melyik napszakban történjen az adatátvitel (1) - Minden nap kell-e adatokat átvinni (2) - Csak meghatározott napokon kell-e adatokat átvinni (3) Adatátvitel óránként a Solar.webre Ha aktiválva van az 'óránként' választási lehetőség, akkor a következők állíthatók be: - Mely napszakokban történjen az adatátvitel (4) - Adatok átvitele a nap minden egész órájában (5) 46

49 Szerviz üzenetek HU Általános tudnivalók A szerviz üzenetek vagy az inverter hibái, a 'Fronius String Control' stb. az adatgyűjtőnek küldésre kerülnek és tárolódnak. A 'Szerviz üzenetek' választási lehetőséggel határozható meg, hogy kifelé hogyan kommunikál a szerviz üzenet küldés. Ez a kommunikáció történhet a következők által: Fax: - SMS - Reléérintkező - Zümmögő A szerviz üzenetek járulékosan kiértékelhetők a 'Fronius Solar.web'-bel vagy a 'Fronius Solar.access'-szel. Szerviz üzenetek (2) (1) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15) (16) (17) (18) (19) (20) (21) (22) (23) (24) (25) (26) (1) Rendszer név A szerviz üzenet szövege tartalmazza; FONTOS! A rendszer név szolgál annak a fotovoltaikus rendszernek az azonosítására, amelyik az üzenetet küldte. A rendszer nevet mindig vigye be. (2) Nyelv választómező, hogy milyen nyelven legyen küldve a szerviz üzenet. (3) Aktiválja az üzenet az címzett részére választást, hogy a szerviz üzeneteket egy vagy több címre küldesse. (4) Mező maximum 10 cím részére Több cím megadásakor a címeket válassza el egymástól a ' ; ' karakterrel. (5) Választómező, hogy az szerviz üzeneteket azonnal akarja-e küldeni vagy pedig egy meghatározott időpontban 47

50 (6) Idő választómező, hogy mikor kell az szerviz üzenetet küldeni (7) 'Teszt küldése' gomb (8) Aktiválja az üzenet a fax címzett részére választást, hogy a szerviz üzeneteket fax számra küldesse (9) Mező az ország hívószám bevitelére pl.: +43 = ország hívószám Ausztria esetében (10) Mező a fax hívószám bevitelére (11) Mező a fax szám bevitelére (12) Mező a mindennapi küldéshez (13) Idő választómező, hogy mikor kell a fax szerviz üzenetet küldeni (14) 'Teszt fax küldése' gomb (15) Aktiválja az üzenet az SMS címzett részére választást, hogy a szerviz üzeneteket SMS-ként egy telefonszámra küldesse (16) Mező az ország hívószám bevitelére pl.: +43 = ország hívószám Ausztria esetében (17) Mező a hívószám bevitelére (18) Mező a telefonszám bevitelére (19) Mező a mindennapi küldéshez (20) Idő választómező, hogy mikor kell az SMS szerviz üzenetet küldeni (21) 'Teszt SMS küldése' gomb FONTOS! Ellenőrizze a beállításait egy teszt üzenet elküldésével. (22) Mentés gomb (23) 'Megszakítás' gomb (24) Ország hívószám beviteli mező helyszíni figyelmeztetés céljára. A zümmögő akusztikus jelén kívül még további figyelmeztető jelek is kivezérelhetők a relékimenetekkel (pl. jelzőkürt, figyelmeztető fényjelzés stb.). A potenciálmentes érintkező nyitó és záró érintkezőként kivitelezett és a következő max. feszültség-/áramértékekre méretezett (csak tisztán ohmos terhelésnél): 42 V AC / 6A 60 V DC / 400 ma 40 V DC / 1 A 30 V DC / 6 A A zümmögő és a relé az adatgyűjtőn lévő riasztás kapcsolóval aktiválható vagy deaktiválható. A riasztás a kapcsolóval úgy kerül nyugtázásra, hogy azt rövid időre a 'Riasztás ki' helyzetbe kell kapcsolni. Tesztelés céljából a 'Riasztás be' helyzetbe kapcsoláskor a zümmögő vagy a relé 48

51 rövid időre aktiválásra kerül. (25) A 'Teszt végzése' gomb bekapcsolja a relét és a zümmögőt 1 szekundumra, ha a riasztás kapcsoló a 'Riasztás be' helyzetben van. HU (26) A 'Riasztás nyugtázás' gomb a működésbe hozott riasztást nyugtázza, kikapcsolja a relét és a zümmögőt 49

52 Rendszerinformációk A 'Rendszerinformációk' választási lehetőséggel a 'Fronius Datalogger Web' következő rendszerinformációi tekinthetők meg: - Adatgyűjtő azonosító (ID) - Gateway - Nyák változat - DNS szerver - Szoftver változat - LED állapot - Rendszer idő - IP címek - Uptime - Alhálózat maszk - User-Agent - MAC cím Általános tudnivalók Rendszerinformációk (1) (2) (1) Az 'Adatgyűjtő újraindítás' gomb a 'Datalogger Web' újraindítására szolgál (2) A 'Gyári beállításokra visszaállítás' gomb választási lehetőségei a következők: a hálózati beállításokon kívül a 'Datalogger Web' összes beállításainak a gyári beállításra való visszaállítása. A hálózat beállítások megmaradnak. a 'Datalogger Web' és a hálózati beállítások gyári beállítására való visszaállítása. FONTOS! A 'Gyári beállításokra visszaállítás' gomb megnyomása semmilyen hatással sincs az idő- és a dátumbeállításra. Ha a 'Datalogger Web'-et a gyári beállításra visszaállítja, akkor ellenőrizze az idő- és a dátumbeállításokat 50

53 Firmware frissítés HU Általános tudnivalók A 'Firmware frissítés' választási lehetőséggel frissíthető a 'Fronius Datalogger Web' firmware. A 'Firmware frissítés' történhet a LAN-on vagy a weben keresztül. Automatikus frissítés keresés Ha aktiválva van az 'automatikus frissítés keresés' (1) választási lehetőség, akkor a 'Datalogger Web' naponta egyszer automatikusan keresi a frissítést. Ha van új frissítés, akkor az megjelenik a szürke kijelzőlécen (2). (1) (2) Kézi frissítés keresés Ha deaktivált az 'automatikus frissítés keresés', akkor nincs automatikus keresés. 1 A kézi frissítés kereséshez nyomja meg a 'most vizsgálni' (3) gombot (3) 51

54 Végezze el a frissítést a weben keresztül Eljárásmód: Az Internet böngészővel nyissa meg a 'Fronius Datalogger Web' web oldalt Nyissa meg a beállítások / firmware frissítést Kattintson a 'Frissítés végrehajtása' gombra MEGJEGYZÉS! A frissítés néhány percig eltarthat. A 'Fronius Datalogger Web' Internet kapcsolatának feszültség ellátását eközben nem szabad megszakítani. Ezen idő alatt nem áll rendelkezésre a web interfész és a kapcsolat a 'Fronius Solar.access'-szel vagy a 'Fronius Solar.web'-bel. A frissítés akkor fejeződött be, ha az 'Ellátás LED' ismét zölden világít. Ha meghiúsulna a szerverrel való kapcsolat: - a frissítés időtartamára kapcsolja ki a tűzfalat - próbálkozzon újra FONTOS! Ha az Internet kapcsolathoz proxyszervert alkalmaz: - akkor a 'proxyszerver alkalmazása a web frissítéshez' választási lehetőségnek aktiválva kell lennie - a kért adatokat be kell vinni 52

55 A firmware frissítését a LAN-on keresztül kell végezni HU Eljárásmód: 1 2 Töltse le a Fronius honlapról az aktuális firmware-t A letöltött frissítő fájlt futtassa le a számítógépen / laptopon Elindul egy webszerver, melyről a 'Fronius Datalogger Web' letölti a szükséges fájlokat Az Internet böngészővel nyissa meg a 'Fronius Datalogger Web' web oldalt Nyissa meg a beállítások / firmware frissítést Vigye be a számítógép / laptop IP címét Kattintson a 'Frissítés végrehajtása' gombra MEGJEGYZÉS! A frissítés néhány percig eltarthat. A 'Fronius Datalogger Web' Internet kapcsolatának feszültség ellátását eközben nem szabad megszakítani. Ezen idő alatt nem áll rendelkezésre a web interfész és a kapcsolat a 'Fronius Solar.access'-szel vagy a 'Fronius Solar.web'-bel. A frissítés akkor fejeződött be, ha az 'Ellátás LED' ismét zölden világít. Ha meghiúsulna a szerverrel való kapcsolat: - a frissítés időtartamára kapcsolja ki a tűzfalat - próbálkozzon újra 53

56 Műszaki adatok Műszaki adatok Tárolókapacitás 16 MByte Tápfeszültség 12 V DC Energiafogyasztás 1,43 W típus Védettség IP 20 Méretek 190 x 114 x 53 mm 4.69 x 4.49 x 2.09 in. Relékimenet* 42 V AC / 6 A 60 V DC / 400 ma, 40 V DC / 1 A, 30 V DC / 6A Relékimenet maximális kábelkeresztmetszete 0,08-1,5 mm² AWG (USA / Kanada) Ethernet (LAN) (WLAN) RJ 45, 100 MBit az USB WLAN-Stick-kel** RS 485 (Solar Net) RJ 45 Külső ellátás csatlakozó 12 V DC, max. 1 A, 2. osztály Külső ellátás csatlakozó kábelkeresztmetszete 0,13-1,5 mm² AWG (USA / Kanada) Környezeti hőmérséklet 0-50 C F * Az értékek csak tisztán ohmikus terhelésre vonatkoznak ** Opcionálisan rendelkezésre áll 54
