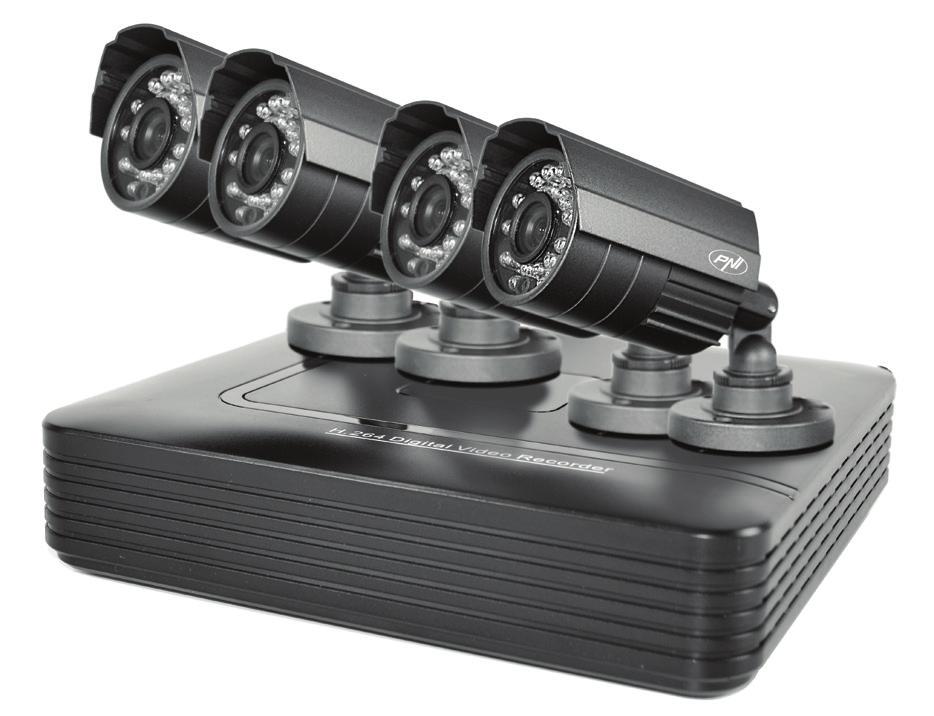

1 Videótérfigyelő készlet PNI House PTZ1000 DVR és 1000 soros 4 külső kamerával - HASZNÁLATI ÚTMUTATÓ -

2 TERMÉK BEMUTATÁSA Ez a DVR a magánterületek, nyilvános helyek biztonságáért jöt létre.ez magában foglal egy Linux-alapú operációs rendszert ami stabilabbá teszi. A készülék egy H.264 videótömöritési szabványt és G.711A audiótömöritést szabványt vezet be-szabványok amelyek biztosítják a kiváló képminöséget, kevés kódolási hibák és jó megjelenitő keretet.az eszköz kompatibilis a TCP/IP hálózati szabvánnyal, amely egy gyors komunikációt tesz lehetővé a hálózatban.ezt a DVR-t lehet egyénileg vagy külön egy térfigyelő hálozatból használni. FŐBB JELLEMZŐK Felügyelet valós időben Felügyelet képernyőn keresztül: analóg kimeneti interfész, VGA vagy HDMI Tárolás A merevlemez csak a felvétel közben működik ami csökkenti az energiafogyasztást és meghosszabbítja az élettartamot Megjegyzés: A csomag nem tartalmazza a merevlemezt. Tömörités A valós idejű tömörités a tárolóeszközön, lehetővé teszi a hang és képminöség stabilitását. Biztonsági másolat USB interfész: USB tárolóeszközökön Lejátszás Valós idejű videófelvétel Több lejátszási üzemmód: 1 vagy 4 csatornás képernyőn Képnagyítás bizonyos területeken Kommunikációs interfész Internet interfész szabvány Intelligens üzemeltetés Egér vezérlőberendezés Gyors beállítások másolása egyik csatornáról a másikra HASZNÁLATI ÚTMUTATÓ Tárolóegység telepítése Az első használatnál, kérjük telepítse a meghajtót.a rögzítőegység dobozban csak egy belső merevlemezt 6TB kapacitású lehet telepíteni ( csomag nem tartalmazza a merevlemezt ) Vegye ki a csavarokat Távolítsa el a fedelet Rögzitse a merevlemeztl Csatlakoztassa az adatkábeleket Rögzitse a fedelet Csatlakoztassa a tápkábelt 2

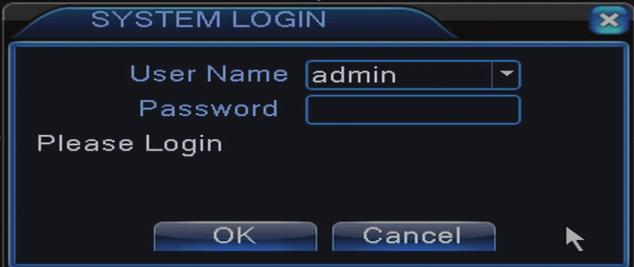

3 Készülék elindítása Csatlakoztassa a tápkábelt, és kapcsolja be a készüléket.led kijelző világítani kezd, és hangjelzés hallható. Alapértelmezésben négy csatorna jelenik meg a képernyőn. Ha a kezdési időpont beleesik az előre beprogramozot felvételezésbe, akkor a rögzítési funkció automatikusan elindul. Megjegyzés: 1. Ellenőrizze, hogy a bemenő feszültség megegyezik az ajánlott eszköz feszültségével. A tápfeszültség 220V ± 10% / 50 Hz. 2. Azt javasoljuk, hogy használja a UPS készüléket, hogy megvédje a készüléket a feszültségingadozástól. Készülék leállítása Kétféle módon lehet kikapcsolni az eszközt: 1. Lépjen be a főmenübe (jobb klikk a képernyőn) és válassza a Logout (Kilépés)- Shutdown (Bezárás) 2. Kapcsolja ki az áramellátást. Különleges óvintézkedések: 1. Újrainditás áramszünet után: a készülék le van zárva abnormálisan ez létrehozhat egy biztonsági másolatot, és újra indul és visszaáll az eredeti helyzetébe. 2. Az elem cseréje az alaplapon:az elem cseréje előtt le kell menteni a rendszer beállításait, és kapcsolja ki a tápellátást.a készülék idejét újra kell programálni az elem cseréje után. Kérjük, cserélje ki az elemet minden évben. A készülék távolról való irányítása Ellenőrizhetik valós időben a videókamerát következő képpen: - CMS szoftver segítségével ami kompatibilis a Windows-al - Internet Explorer - XMEye alkalmazás amely kompatibilis ios, Android. Bejelentkezés a rendszerbe A készülék elindítása után jelentkezenek be a rendszerbe. Alapértelmezésben az admin felhasználó jelszóval nem védett. A jelszó mezőt hagyja üresen.ha a jelszót 5-ször hibásan írja be, a felhasználói név blokkolva lesz Megjegyzés: A rendszer biztonsága érdekében kérem módosítsa a jelszavát az első bejelentkezés után. Csatorna megtekintése Jobb klikk a nézet módosításához: 1 vagy 4 csatorna.vagy dupla kattintás az egyik csatorna kiválasztásához, hogy teljes képernyős módban legyen 3

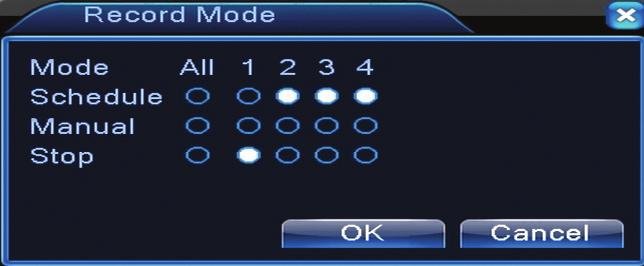

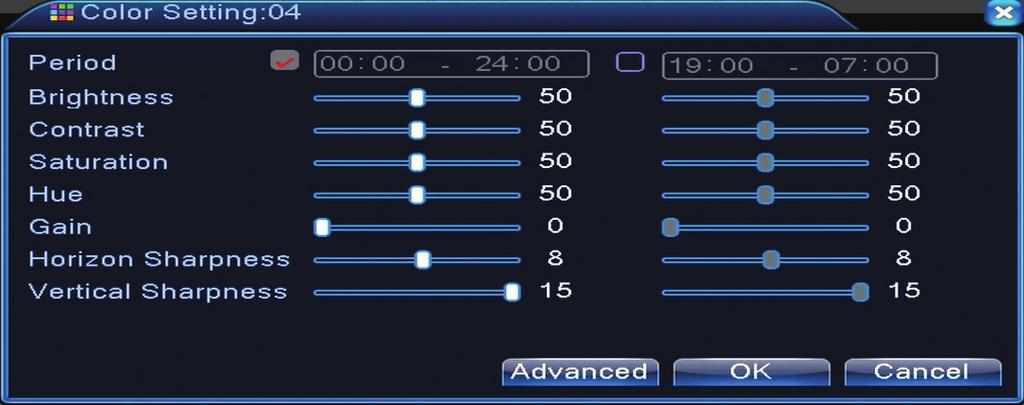

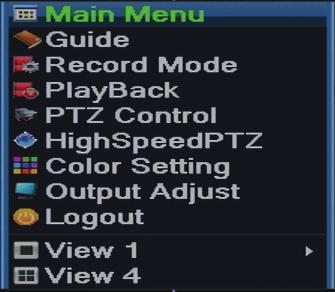

4 Rögzités Képhiányosság Mozgásérzékelés Kamera blokkolása Menü Az előnézeti módban a menübe beléphetnek a jobb egérgombbal mint ahogy a lenti kép mutatja. Menü tartalmaz: Főmenü(Main menu), gyors tájékoztatás (Guide), vételezési mód (Record mode), lejátszás (Playback), PTZ kontroll(ptz control), gyorsított PTZ (High speed PTZ), színbeállítás(color settings), videókimenet beállítás (Output adjust),kijelentkezés, csatornanézés 1/4 (View 1/4) 1. FŐMENÜ (MAIN MENU) A főmenübe való belépésbe az interfész a lenti kép alapján fog kinézni 1.1 Record (Rögzités) Műveletek ami a rögzitési módot tartalmaz: Record config (konfigurációs rögzités), Playback (nézet) és Backup ( biztonsági másolat ) 4

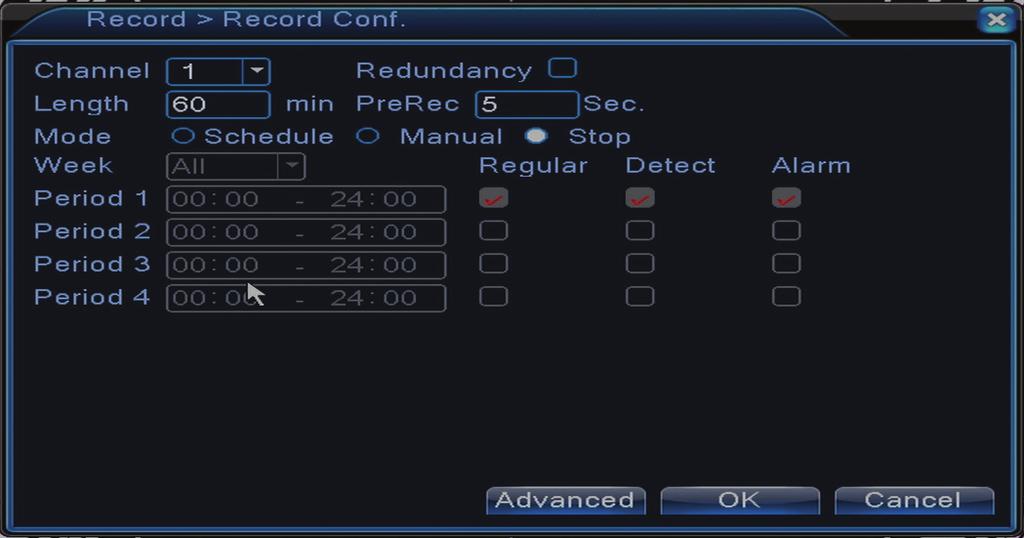

5 1.1.1 Rögzitési beállítás (Record con ig) Lépjen be a Main menu (Főmenü) - Record (Rögzités) - Record config (Konfigurációs rögzités ) Állítsa be a rögzitési paramétereket mindegyik csatornának vagy az összes csatornának egyszerre. A rendszer az elején úgy van beállítva, hogy folyamatosan vételezen 24 órán át. Megjegyzés: A merevlemez olvasási / írási módban kell legyen beállítva. Channel (csatorna): Válassza ki a megfelelő csatorna számát amelyiket szeretne, hogy vételezen. Válassza ki a All ( Mind ) lehetőséget, hogy az összes csatorna egyszerre legyen beállítva.redundancy: ez a funkció nem aktív ehhez a módelhez. Length (hosszuság): Állítsa be mindegyik vételezési fájl hosszuságát (percben). Alapértelmezett 60 perc. Pre-Record (elő-vételezés): rögzitsen 1 és 30 másodperc között egy riasztási előtti eseményt Mode (vételezési mód): válassza ki a rögzités típusát: beprogramált, kézi vagy kikapcsolt. Programált vételezés:kiválaszthat négy regisztrációs időszakot ( 0:00 és 24:00 óra között) és 3 módban (normál felvétel,mozgásérzékelés és riasztás állapot ) 5

6 Szokásos (normál felvétel) a készülék beállítót idő szerint vételez.a videó fájl típusa R. Detect (Mozgásérzékelés) a készülék vételez mozgásérzékelés esetén.a videó fájl típusa M. Alarm (riasztás): a vételezési funkció riasztáshoz tartalmaz:mozgásérzékelést, képhiánnyoságot, videójel elvesztését Kézi vételezés: kattintson a gombra és a megfelelő kamera vételezni fog függetlenül az az aktuális állapotról.. Stop: kattintson a gombra és a megfelelő kamera le fog állni függetlenül az aktuális állapotról. Megjegyzés: Az Advanced gomb a következő menüt fogja megnyitni: Up Window (Vissza), Show desktop ( megmutatja a csatornák interfész nézetét ), Copy ( másolás), Paste ( Beillesztés), Default (alapértelmezett beállítások visszaállítása), Storage ( rövidités a konfigurációs interfész tárolóegységéhez ) Vételezési lejátszás(playback) Kétféle módon lehet lejátszani a rögzitett fájlokat a belső merevlemezre: - Jobb klikk a képernyőn - Playback - Jobb klikk a képernyőn - Main Menu (Főmenü) - Record (Rögzités) - Playback (Lejátszás) Megjegyzés: A merevlemez olvasási / írási módban kell legyen beállítva. Ikonleirások: Lejátszás Szünet Vissza Stop Lassú lejátszás Gyors előre lejátszás Gyors vissza lejátszás 6

7 következő lejátszás előzö lejátszás Következő fájl Előző fájl Teljes képernyő ismétlődő lejátszás Megjegyzés: filmkocka lejátszás szünetel. Főbb sajátosságok: Helyi nagyítás: amikor a rendszer megjelenít egy csatornát a képernyőn kiválaszthatja az egérrel a képernyőnek egy részét amelyet megnagyít a bal egérgomb lenyomásával. Visszatérhet a normál képernyőhöz dupla kattintással Rögzitések biztonsági mentése (Backup) Megjegyzés:Az USB memória fel kell legyen telepítve a DVR-be mielőtt végrehajtaná a mentést.miután az eljárás befejeződött a létrehozott biztonsági mentés külön-külön lejátszható Detect (érzékeli ):érzékeli az USB meghajtót ami a DVR-hez van csatlakoztatva. Erase (törli): formatálja a kiválasztott egységet Stop: megszakítja a biztonsági mentés folyamatát Backup (biztonsági mentés konfiguráció). Ennek a gombnak a lenyomásával, megjelenik a konfigurációs biztonsági interfész 7

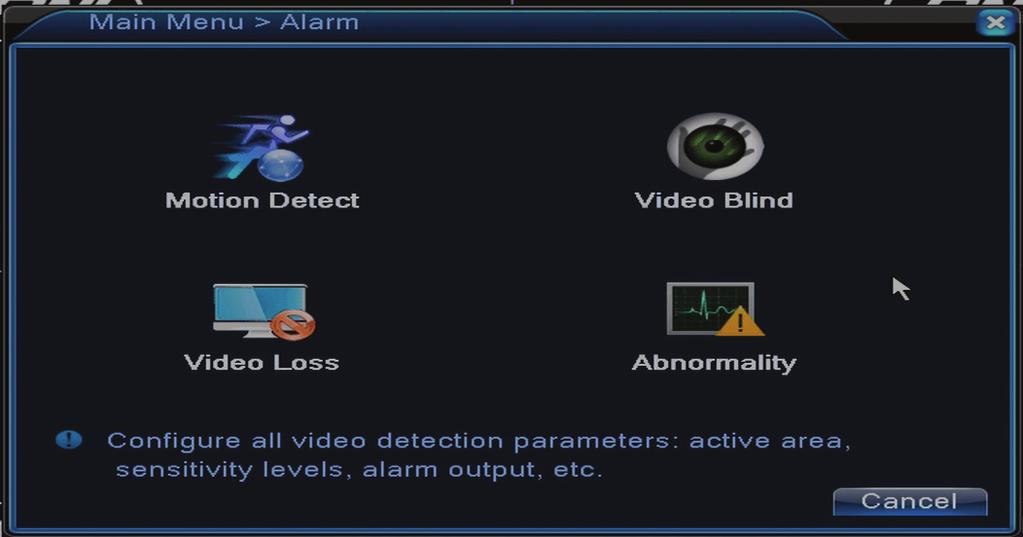

8 1.2 Alarm (Riasztás) Vételezési funkció a riasztáshoz tartalmaz: mozgásérzékelést, képhiányosság, videójel elvesztését, rendellenességeket Mozgásérzékelő (Motion detect) Amikor a rendszer észleli a mozgást amely eléri a beállított érzékenységi szintet akkor elindul a felvétel. Megjegyzés: Az Advanced gomb a következő menüt fogja megnyitni: Up Window (Vissza), Show desktop ( megmutatja a csatornák interfész nézetét ), Copy ( másolás), Paste ( Beillesztés), Default (alapértelmezett beállítások visszaállítása), Storage ( rövidités a konfigurációs interfész tárolóegységéhez ) 8

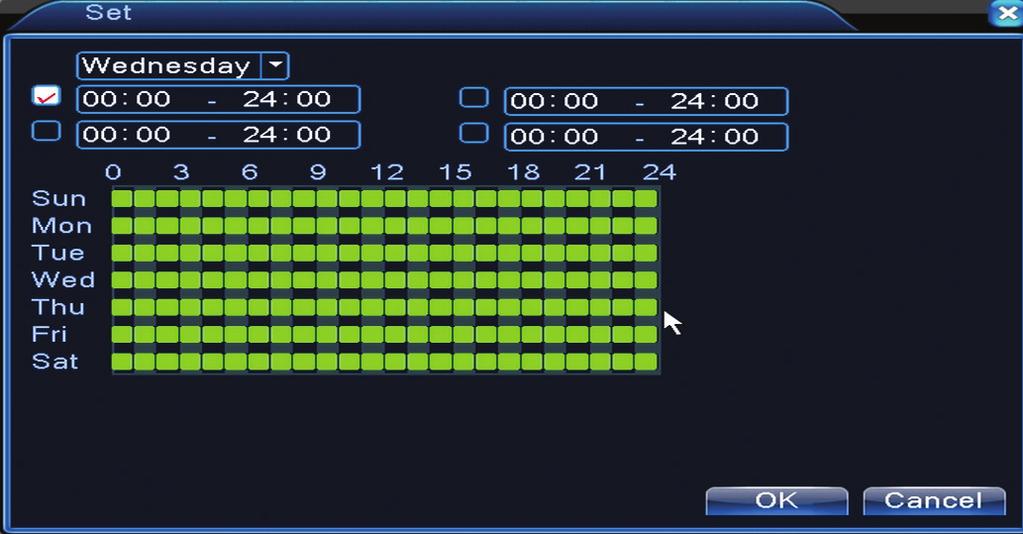

9 Channel (csatorna): válazza ki a csatornát Enable (aktiválja): ez azt jelenti, hogy a mozgásérzékelő funkció be van kapcsolva Sensitivity (érzékenység): válasszon egyet a hat különböző érzékenységi szintből Period (időszak): aktiválja a mozgásérzékelőt a megadott tartományban. Beállíthatnak különbőző időintervalumokat a hét napjaitól függően. Mindegyik nap 4 időszakaszra van felosztva. Mozgásérzékelés estén többféle figyeleztetés választhat: üzenetet hagy, hangot ad le, FTP szerver, t küld, lementi az eseményt egy tartományba Képhiányosság (Video blind) Amikor a videó képeit befolyásolják a környezeti feltételek mint például hibás világítás vagy eléri az érzékenységi szintet a rendszer riasztója elindul. 9

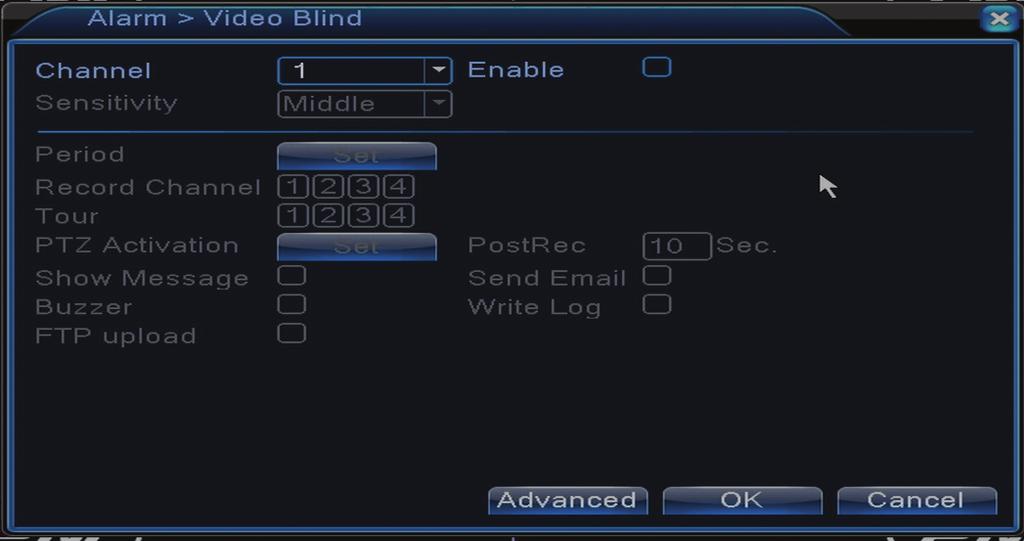

10 A beállítások ugyanazok mint a mozgásérzékelőnél. Megjegyzés: Az Advanced gomb a következő menüt fogja megnyitni: Up Window (Vissza), Show desktop ( megmutatja a csatornák interfész nézetét ), Copy ( másolás), Paste ( Beillesztés), Default (alapértelmezett beállítások visszaállítása), Storage ( rövidités a konfigurációs interfész tárolóegységéhez ) Videójelvesztés (Video loss) Amikor a készülék nem kap videójelt a riasztórendszer elindul. A beállítások ugyanazok mint a mozgásérzékelőnél Megjegyzés: Az Advanced gomb a következő menüt fogja megnyitni: Up Window (Vissza), Show desktop ( megmutatja a csatornák interfész nézetét ), Copy ( másolás), Paste ( Beillesztés), Default (alapértelmezett beállítások visszaállítása), Storage ( rövidités a konfigurációs interfész tárolóegységéhez ) Rendelleneségek (Abnormality) Ha egy rendelleneség áll fenn, mint a hiányzó tárolóegység, helyhiány a meghajtón, IP konfliktus vagy nem tud kapcsolódni a hálózathoz a készülék üzeneti vagy hangi figyelmeztetéseket fog leadni. 10

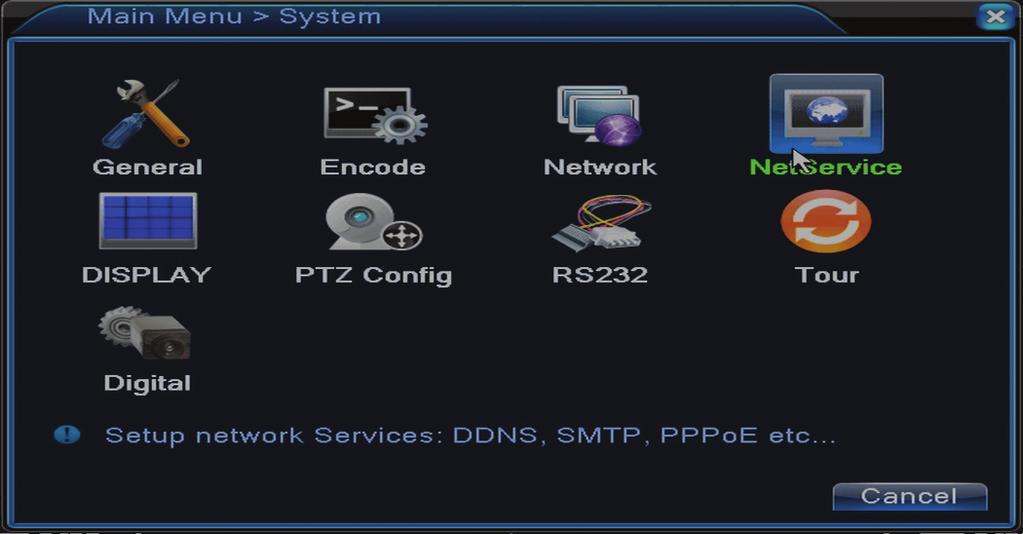

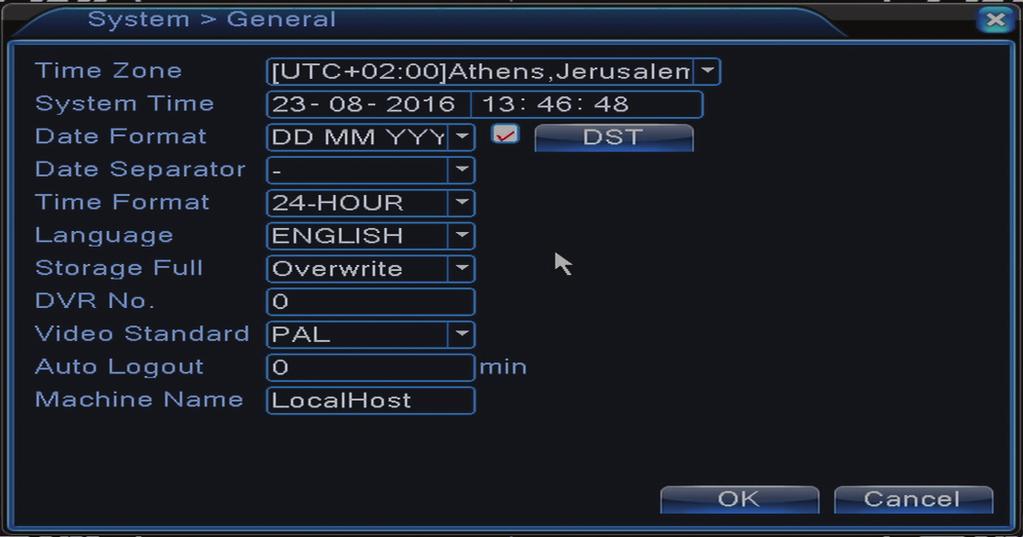

11 1.3 Rendszerbeállítás (System) A következő interfész jelenik meg Általános beállítások (General) 11

12 Time zone: helzi időzóna beállítása System time: a rendszer dátum és óra beállítása Data format: válassza ki az időformátumot YMD (év, hónap, nap), MDY (hónap, nap, év), DMY (nap, hónap, év) Date separator: válasszon egy dátumformátum Time format: válassza ki az óraformátum: 12 vagy 24 óra. Language: válassza ki a menü nyelvét Storage full: A merevlemez megtelt válassza ki a Stop record, hogy megállítsa a felvételt vagy felülírja. DVR No.: készülék száma Video standard: PAL vagy NTSC Auto logout: válassza ki a maximális inaktivitást miután a rendszer eltávolítja a fiókot (0-60) Képkonfiguráció (Encode) Állítsa be az audió és videó tömöritési paraméterket külön mindegyik csatornának. Channel (canal): válassza ki a csatorna számát, amelyet konfigurálni akar Compression (tömörités): H.264 tömöritési szabvány Resolution (felbontás): D1, AHD-L / 960H Frame Rate: 1 -től 25fps ig Bit Rate Type: Kiválaszthat egy korlátozott áramlását vagy változó áramlást. Amikor változó árramlást választ, akkor 6 képminöséget állíthat be. Bit Rate: minnél magasabb az érték így a kép minösége minnél jobb D1 1000~1500kbps, CIF 384~1500kbps, QCIF(64~512kbps) Video/Audio: válassza ki a vételezés típusát Megjegyzés: Advanced gomb a következő menüt nyítja meg: Up Window (Vissza), Show desktop (megmutatja a csatornák interfész nézetét), Copy (Másolás), Paste (Beillesztés), Default (visszaállítja az alapértelmezett beállításokat). 12

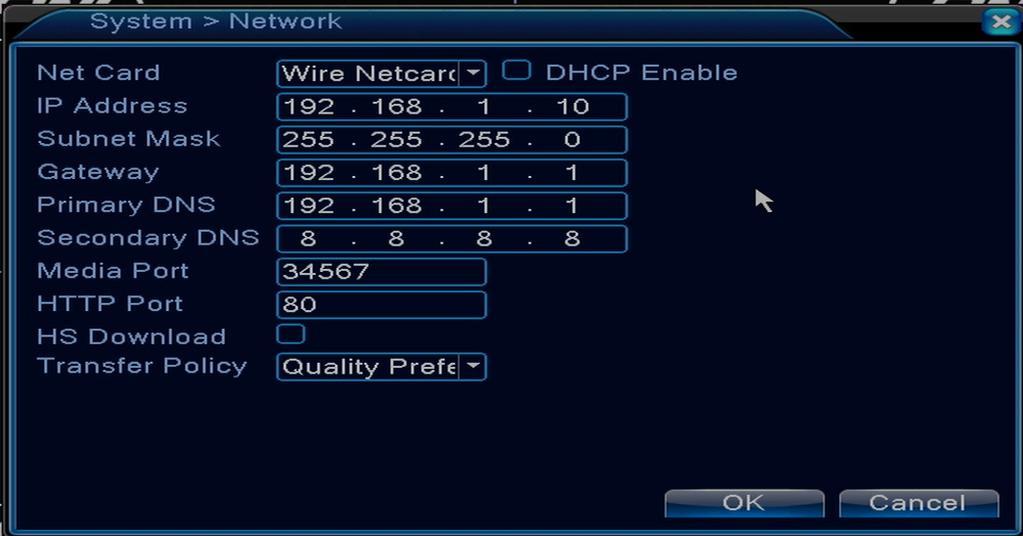

13 1.3.3 Hálózati beállítás (Network) Net Card: válassza ki a Wire Netcard opciót DHCP: automatikusan megkapja az IP címett (nem ajánlott). IP address: állítsa be az IP címet. Alapértelmezett cím Subnet mask: Alapértelmezett cím: Gateway: Alapértelmezett cím DNS setup: Szoftver név átalakítja a nevet IP címé.az IP címet a hálózati rendszergazda adja meg.ezt a címet kell beállítani, majd indítsa újra a rendszert a működéséhez. Media port: Alapértelmezett HTTP port: Alapértelmezett 80 HS download Transfer policy: Választhat önálló alkalmazkodást, minöségi elsőbbséget vagy folyamatos áramlási elsőbbséget. Adatáramlás kalibrálva lesz a beállításoktól függően.önálló alkalmazkodás stratégiai kompromisszumot köt a a képminőség vs. folyékonyan képek között. A folyékony képek és önálló alkalmazkodás opciók érvényesek ha a segítségnyújtási adat aktiválva van.ellenkező esetben a képminőség gyenge NetService Válassza ki a kivánt hálózatot majd kattintson a Set gombra, hogy beállítsa a hálózatot bővített módba vagy kattintson duplán a Service gombra, hogy beállítsa a paramétereket. 13

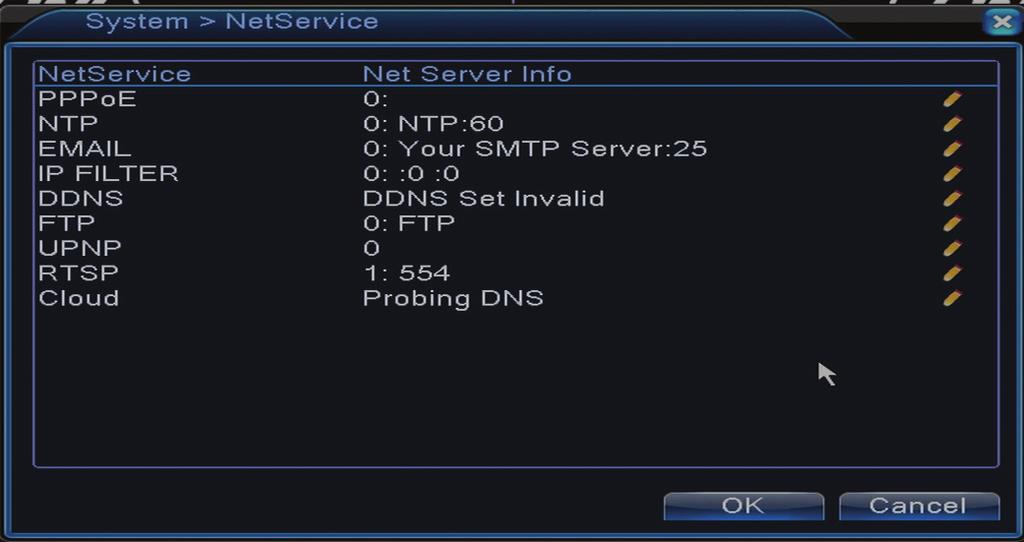

14 PPPoE Enable:jelölje be, hogy aktiválva legyen ez az opció User name/password:írja be a felhasználónevet és jelszót, melyet az Internet szolgáltatót megadot. A mentés után indítsa újból a rendszert.ezután a készülék elvégzi a PPPoE hálózati kapcsolatot.az IP-cím meg fog változni egy dinamikus IP címmé miután a fenti műveletek el lettek végezve. A PPPoE csatlakozás után ellenőrizze az IP címet és kap egy aktuális címet.ezután ezt az IP címet használja, hogy csatlakoztatni tudjon a DVR-hez felhasználói porton keresztül. NTP setup Enable: jelölje be, hogy aktiválva legyen ez az opció Server IP: írja be az NTP szoftver IP címét. Port: alapértelmezett 123. Beállíthatja a portot az NTP szerver beállításai szerint. Update period: Az időszakos frissítés ugyanazz mint az NTP szerverré. Az alapértelmezett intervalum 60 perc. 14

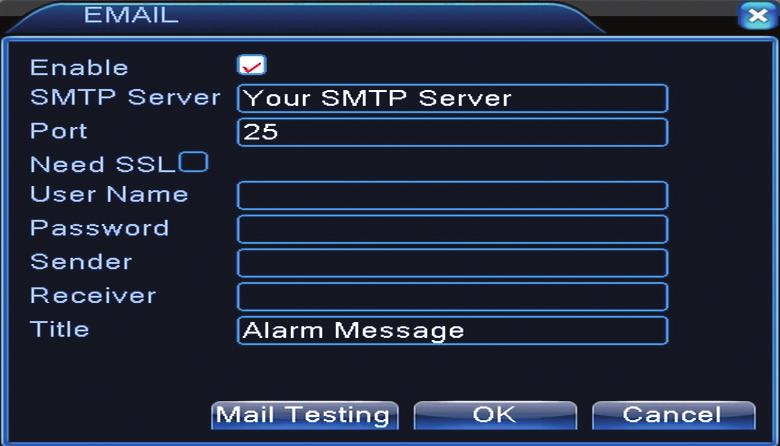

15 Ha a riasztó be van kapcsolva vagy ha a kapcsolat létrejön, a rendszer egy emalt fog küldeni riasztói tájékoztatással és képeket fog küldeni a megadott címre. SMTP server: szerver címe. Lehet egy IP cím vagy egy domain név. A domain nevet csak akkor lehet használni ha a DNS beállítások helyesek. Port: szerver port Need SSL: eldöntheti, hogy akarja használni a biztonságos protokollt, vagy sem. User name: adja meg címét a megfelelő SMTP szerverhez. Password: írja be az jelszavát Sender: adja meg a feladó címét. Receiver: adja meg a címzett jét címét.beállítható akár három címzett. Title: adjon egy címet a riasztói nek. IP filter Hozzádhat a blacklistbe vagy whitelistbe IP címeket. DDNS Enable: jelölje be, hogy aktiválva legyen ez az opció DDNS: szerver dinamikus domain nevét jelenti Domain name: írja be a domain nevet amit a DDNS regisztrált. User name:írja be a felhasználónevet amit a DDNS regisztrált. Password: írja be a felhsználó jelszavát amit a DDNS regisztrált. Amikor a DDNS sikeresen konfigurálva van és el van indítva, akkor beirhatja a domain nevet Internet Explorer böngészőbe, hogy hozzáférjen. a DNS beállításokat pontosan kell kitölteni. 15

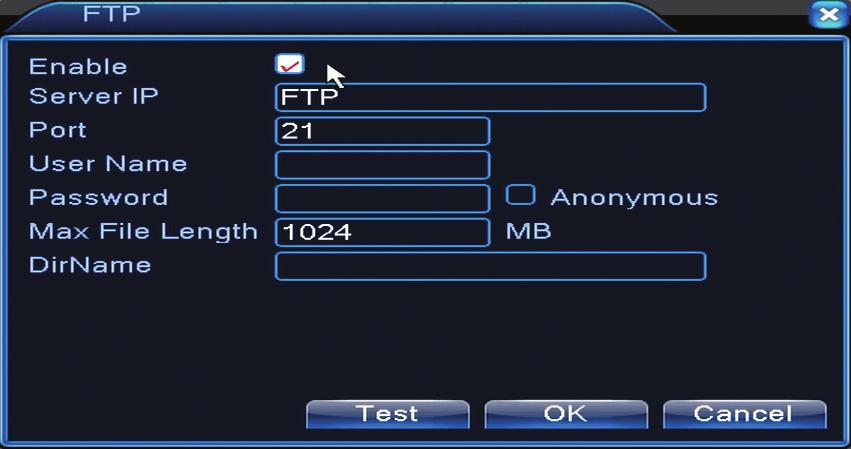

16 FTP setup FTP aktív lesz csak akkor amikkor a riasztó aktivá válik vagy amikor a riasztó a képernyőn vételez és elküldi aztán később a FTP-n keresztül. Enable jelölje be, hogy aktiválva legyen ez az opciót Server IP: IP címe a FTP szervernek Port: A FTP domain portálja ; alapértelmezett 21 User name: FTP felhasználó neve Password: felhasználó jelszava Anonymous: anonim módot aktiválja nem szükséges beállítani a felhasználónevet és jelszót Max file length: a fájlok maximális hossza amit tárolni lehet, alapértelmezett1024mb Dir name: a mappa ahová fel lesz töltve a fájl Megjegyzés: a felhasználónak jógosulva kell legyen, hogy feltöltse a fájlokat UPNP UPNP prtokkolt arra használják, hogy automatikus küldése legyen a routerhez. Ahhoz, hogy ezt a funkciót használja győződjön meg róla, hogy ez az opció engedélyezve van a routertől. Enable jelölje be, hogy aktiválva legyen ez az opciót HTTP Port: a router automatikusan megosztja a készülék HTTP portját, de az Internet Explorer browseren keresztül való nézést szeretne be kell vezetni ezt a portált is. TCP Port:a router automatikusan megosztja a készülék HTTP portját, de a CMS keresztül való nézést szeretne be kell vezetni ezt a portált is. Mobile Port: router automatikusan megosztja a készülék Mobilját, de a telefonon keresztül való nézést szeretne be kell vezetni ezt a portált is. 16

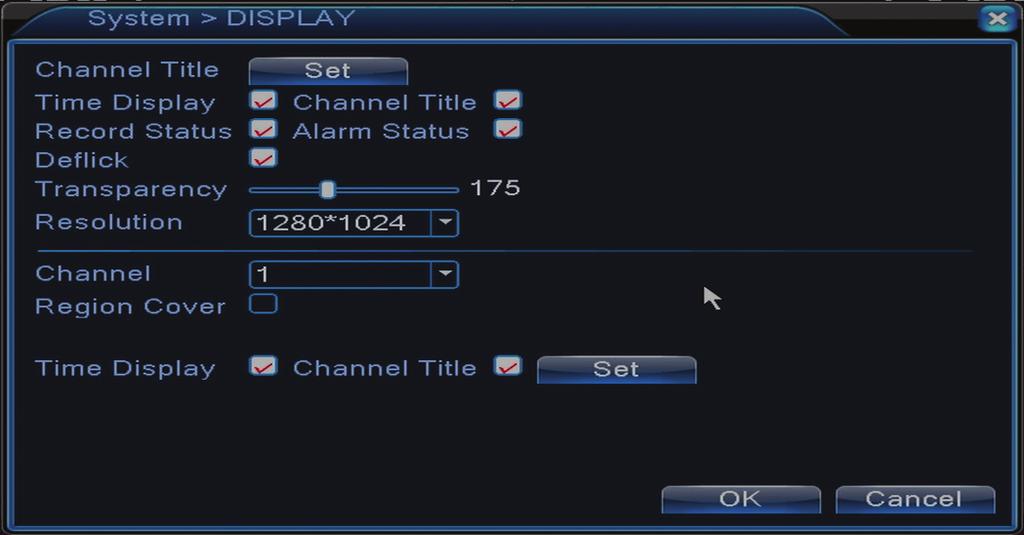

17 1.3.5 Grafikus felhasználói felület (Display) A helyi előnézeti mód tartalmazza: megjelenítési időt, csatorna nevét, a vételezési állapotot, riasztási állapotot, az átláthatóságot és az érintett régiót. Channel title: adjon egy nevet a csatornának. Maximum 25 betű. Time display: megjeleníti a rendszer dátumát és óráját Channel title: megjeleníti a csatorna nevét Record status: megjeleníti a vételezési állapotot Alarm status: megjeleníti a a riasztórendszer állapotát Transparency:válassza ki a menü átláthatóságát a képernyőn: 128 és 255 közti érték Resolution: állítsa be a képernyő felbontását Channel: írja be a csatorna számát PTZ Config Ez a funkció nincs aktiválva ennél a DVR-nél RS232 Ez a funkció nincs aktiválva ennél a DVR-nél Túra (Tour) Engedélyezze ezt a funkciót, hogy megtekinthesse az összes csatornát a beállított intervalum között 17

18 1.3.9 Digitális Digitális felület megjeleníti a csatorna számát és típusát amit ez a módel támogat Analóg: 4 x AHDM/720P 4 x AHDL/960H IP: 8 x 1080P 8 x 720P 4 x 1080P 4 x 720P 1 x 1080P Hibrid: 2 x AHDM/720P + 2 x 720P 1.4 Speciális beállítások (Advanced) Menü tartalmaz: merevlemez kezelést, felhasználói fiókot, online felhasználót, videókimenet beállításokat, visszatérés a gyári beállításokhoz, frissítéseket, információkat a készülékről,import / export Tárolóegység kezelése(storage) A felület megjelenít információkat a belső merevlemezről: ennek a számát, típusát, állapotát és tárolókapacitását. Válassza ki a tárolóeszközt majd kattintson a kivánt funkcióra amit végbehajt. 18

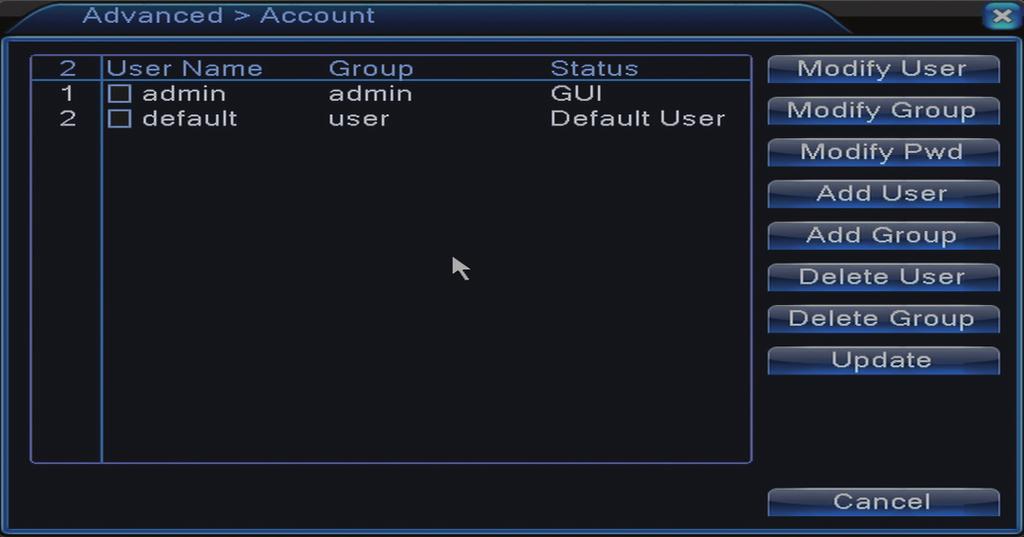

19 Read/Write: berendezés lehet írható vagy olvasható Read-only: berendezés csak olvasható Redundant: ez a funkció nem aktív Format storage:formatálja a merevlemezt Recover: visszaszerezi az információkat a merevlemezről Partition: particiókat hoz létre a merevlemezen Felhasználói kezelés (Account) Megjegyzés: 1. A felhasználói név hossza legfeljebb 8 karakter. Az üres helyek a név előtt vagy után érvénytelenek. Engedélyezett karakterek a betűk, számok,kötőjel, minusz vagy pont. 2. nincs korlátozás, hogy hány felhasználó vagy felhasználói csoport legyen.hozzáadhat vagy eltávolithat felhasználói csoportokat a felhasználói beállításoktól függően.a gyári beállítások a következők: felhasználó \ admin. Beállíthatják a csoportot ahogy szeretné. 3. Felhasználói körébe tartozik: csoport / felhasználó. A csoport és a felhasználó neve nem lehet azonos. Minden felhasználó tartozik egy csoportba. Modify user: modosítsa a kiválasztott felhasználónevet és jogosultságát. Modify group:modosítsa a kiválasztott csoport nevét és a csoport jogosultságát. Modify password: modosítsa a felhasználó jelszavát. Maximum 6 karakter lehet. 19

20 Az üres helyek a név előtt vagy után érvénytelenek.üres helyek a betűk között lehetnek.. Megjegyzés: az admin felhasználó megváltozhatja a saját jelszavát és a csoportét. Add user: felhasználó hozzáadása. Állítsa be a nevet, jelszót, csoportot és a jogokat. Add group: adjon hozzá felhasználói csoportot Delete user: törölje a kiválasztott felhasználót Delete group: törölje a kiválasztott felhasználói csoportot Update: frissjtse az információkat a felhasználóról Online felhasználók(online user) Meg tudja nézni a felhasználók adatait a hálózaton keresztül. Ki tud választani egy felhasználót, hogy ne legyen aktív. A nem aktív felhasználó csatlakoztathat csak amikor a rendszer újraindul Képbeállítás (Output adjust) Állítsa be a videókép pozicióját és színét Automatikus karbantartás (Auto maintain) A felhasználó beállíthatja az időt a rendszer automatikus újraindításánál és automatikus fájlok törlését Rendszer visszaállítása (Restore) A rendszer vissza lehet állítani a gyári beállításhoz. Ki tudja választani azokat a funkciókat amit vissza szeretne állítani. 20

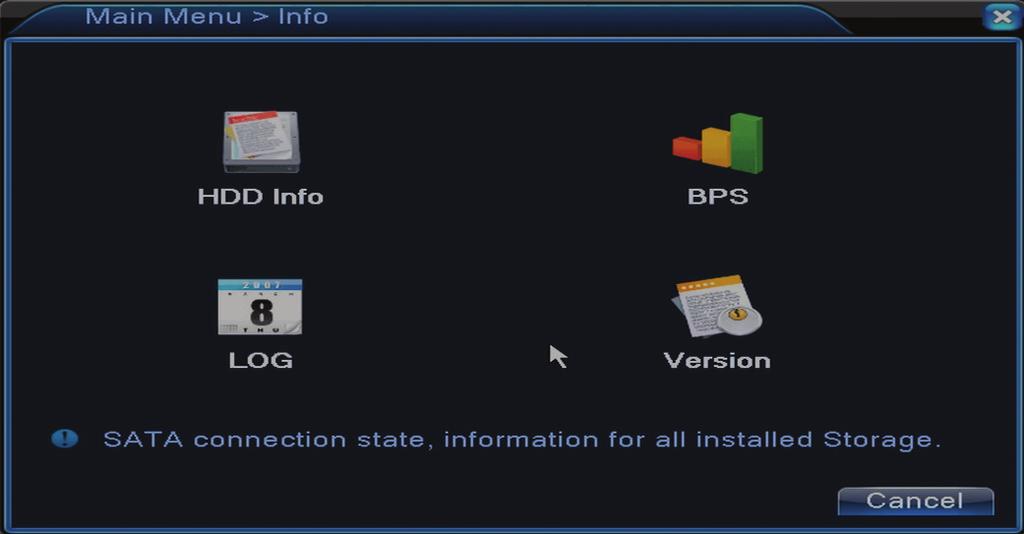

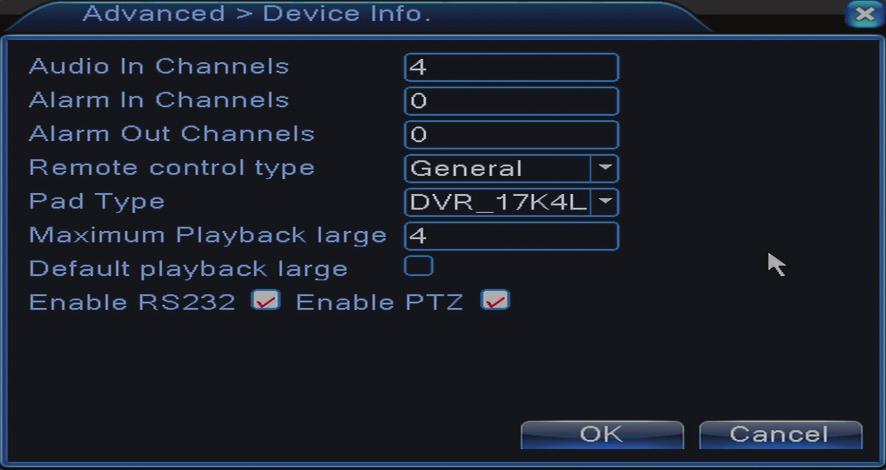

21 1.4.7 Firmware frissjtés (Upgrade) Válassza ki a fájl elérési útját a frissítéshez. Megjegyzés a fájlt le kell menteni egy USB memóriába Készülék információ (Device info) 1.5 Információk (Info) az interfész részletes információt nyújt a tárolóeszközről, BPS ( megjeleníti az áramlási átvitelt Kb/s és valós időbben megjeleníti a tárolóeszköz kapacitását ), lementet eseményeket és a szoftver verziót. 21

22 1.6 Kilépés a fiókból (Logout) Logout menü arra van használva, hogy kilépjünk a fiókból vagy újra indítsuk a rendszert.úgyszintén ki lehet lépni a fiókból jobb egérgomb segítségével. 2. Útmutató(GUIDE) Az interfész megjelenít lépéseket a készülék alapbeállításához, mint például: dátum, idő, a hálózat tesztelése és egy linket az XMEye alakalmazás letöltéséhez. 3. Vételezési mód (RECORD MODE) Részletesebb vételezési beállításokat a következő képpen lehet eljárni Main Menu (Főmenü)- Főmenü (vételezés)-record conf ( konfigurációs vételezés ) 4. FÁJLOK LEJÁTSZÁSA(PLAYBACK) Részletesebb vételezési beállításokat a következő képpen lehet eljárni Main Menu (Főmenü)-- Record (Vételezés) - Playback (Lejátszás) 5. PTZ CONTROL Ez a funkció nem aktív. 6. HIGH SPEED PTZ Ez a funkció nem aktív. 7. SZÍNBEÁLLITÁS(COLOR SETTINGS) Az interfész lehetővé teszi fényparaméterek, színtelítettség, kontraszt, stb. képek testreszabását. 22

23 8. VIDEÓKIMENET BEÁLLÍTÁS (OUTPUT ADJUST) Ezt az interfészt a következő képpen lehet elérni Main Menu (Főmenü) - Advanced (További beállítások) - Output (Képmódosítás) 23

24 KÉRDÉSEK ÉS KARBANTARTÁS Gyakori kérdések Ha a probléma nem szerepel a listában, azt javasoljuk, hogy lépjen kapcsolatba a helyi szolgáltatóval, vagy hívja a szervizt. Készülék nem indul rendesen 1. Tápellátás nem megfelelő 2. A hálózati adapter hibás 3. A program frissítése hibás. 4. Tárolóeszköz hibás vagy a kapcsolatok megszakadtak. 5. Az előlap hibás 6. Az alaplap készüléke sérült. A készülék automatikusan újraindul vagy leáll pár perc után 1. Tápfeszültség túl alacsony vagy instabil 2. A tárolóeszköz hibás vagy a kapcsolatok megszakadtak 3. Videójel nem stabil 4. A fűtőtest nagyon fel van melegedve, túl sok a por vagy eszköz kedvezőtlen körülmények között működik.. 5. Az elektronikus egység hibás. A rendszer nem ismer fel egyetlen tárolóeszközt sem 1. Hálózati kábel nem csatlakozik tárolóeszköz 2. Tárolóeszköz kábelei hibás vagy nem kompatibilis 3. Tárolóeszköz hibás 4. A készülék SATA port alaplapja hibás. Nincs videókimeneti jel 1. Firmware helytelen. Kérjük, frissítse a firmwaret. 2. A kép fényereje 0. Kérjük, indítsa újra a készüléket. Nincs videóbemeneti jel vagy nagyon gyenge a jel. 1. Az elektronikus egység hibás. Nem kap videófájlokat helyi lejátszás üzemmódban 1. Adatkábel tárolóeszköze hibás 2. Tárolóeszköz hibás 3. Frissítse a firmware használva az eredeti fájlt. 4. Videófájlok amit keresnek máshol találhatóak. 5. Vételezési mód nem volt elindítva. Helyi videófájl nem egyértelmű 1. Képminösé nagyon gyenge 2. Helyi lejátszó program nem működik. Índitsa újból a készüléket. 3. Adatkábel tárolóeszköze hibás. 4. Tárolóeszköz hibás 5. Az elektronikus egység hibás. Nincs követési audiójel 1. Nincs csatlakoztatva kamera mikrófonnal 2. Nincs aktív hangszóró 3. Audiókábelek hibásak 24

25 4. Az elektronikus egység hibás. Vannak audiójelek a nyomkövető ablakban, de nincs hang lejátszás módban 1. Beállítási probléma : az audió opció nincs kiválasztva 2. A csatornának nincs audiókimenete. Óra beállítása hibás 1. Beállítások hibásak 2. Az alaplapon levő akkumulátor nincs csatlakoztatva helyesen vagy le van merülve. Mozgásérzékelés nem működik 1. Az idő intervalum nincs jól beállítva 2. Túl alacsony érzékenység 3. Vannak korlátozási változtatások Nem tudok bejelentkezni Interenten keresztül 1. Óperációs rendszer Windows 98 vagy Windows Me. Kérjük, frissítse az operációs rendszert minimum Windows 2000 SP4 2. ActiveX funkció blokkolva van 3. A verzió nem haladja meg a Dx 8.1 Frissítse a videódrivert 4. Hálózati kapcsolat megszakadt 5. Hálózati beállítás problámákat okoz. 6. Felhasználónév vagy jelszó érvénytelen. 7. CMS nem kompatibilis az NVR program verziójával A kép nem tiszta, vagy nincs kép a megtekintésére vagy lejátszásra 1. Hálózat nem stabilis 2. A felhasználó számítógépe nem rendelkezik elegendő forrással 3. Válassza ki a lejátszási módot a hálózatban a készülék beállításánál 4. A felhasználó nem jogosult a megtekintésre 5. A tárolóeszköz valós idejű képe nem egyértelmű. A hálózati kapcsolat nem stabil 1. Hálózat nem stabilis 2. IP cím konfliktusok vannak 3. MAC cím konfliktusok vannak 4. Alaplap vagy a készülék nem működik Nem lehet biztonsági mentéseket végezni USB-re 1. Az adatok mennyisége nagyobb, mint a tárolási kapacitás. 2. A berendezési eszköz biztonsági mentésre nem kompatibilis. 3. A berendezési eszköz biztonsági mentésre nem működik. A riasztó nem lehet megállítani vagy nem működik 1. Riasztási beállítások nem megfelelőek 2. Problémák vannak egyes verziókban. Kérjük, frissítse szoftverét. 25

26 DVR MŰSZAKI ADATOK Rendszer Proceszor Hi3520D Videó Videótömörités Kódoló kapacitás Dekódolás kapacitás 26 H.264 (High Profile) 4 x 720P / 4 x 960H 1 x 720P Audió Audiótömörités G.711A Vételezés & lejátszás Tárolás & backup Csatlakozók Más Vételezési mód Lejátszás Hely backup Videóbemenet Videókimenet Audióbemenet Audiókimenet Hálózati interfész Kézi, mozgásérzékelő, programozott 1 csatorna / 4 csatorna Video: 720P 20G / zi x csatorna 960H 12 ~ 20G / zi x csatorna Audió: 691.2M / zi x csatorna Network, U-disk, disc USB, disc SATA 4 x BNC 1 x VGA, 1 x HDMI 1 x RCA 1 x RCA RJ45 10/100 Mbps USB 2 x USB 2.0 HDD Tápellátás Méretek KAMERA MŰSZAKI ADATOK Szenzor Vízszintes felbontás Felbontás Videókimenet IR LED IR távolság 1 x SATA max. 4TB 12V / 4A 200 x 210 x 45 mm CMOS 1000TVL 960 x 480px CVBS 24 db. 20 m-ig Lencsék 3.6mm / F2.0 IR Fényvilágítás S/N Ratio Gama 0.45 Elektromos Shutter Tápellátás Méretek / Súly Vízálló 0.1 Lux/F1.2 48dB (AGC OFF) auto 12V / 250mA 128 x 90 x 82 mm / 230 g IP66
