QUADROSENSE FŐBB JELLEMZŐK 4 BEMENETI CSATORNA 250 M SZENZOR KÁBEL/ CSATORNA

Átírás

1

2 TM QUADROSENSE KERÍTÉSVÉDELMI RENDSZER A QuadroSense egy magyar gyártású speciális, vonali detektálást biztosító kerítésvédelmi eszköz. A rendszer legfontosabb eleme a központi kiértékelő egység, melyhez a vibráció érzékeny TB kábelek vannak csatlakoztatva. A TB kábel egy speciális triboelektro kábel, melyet a védeni kívánt kerítésre kell felrögzíteni gyorskötözők segítségével, fűrészfog mintázatban vagy egyenes vonalban. A kábel egyik vége csatlakoztatva van a központi kiértékelő egységhez, a másik vége pedig egy nagy ellenállású lezáró egységben végződik. A behatoló mozgása által keltett vibráció súrlódást generál a kábel alkotóelemei között is, így megváltozik annak kapacitása. A beállításoktól függően ez a kapacitás változás riasztást okozhat. A vibráció-érzékeny kábel maximális hossza 50 m lehet. Ennek a kábelnek a használata csak olyan kerítéstípusokon ajánlott, amelyek képesek továbbítani a vibrációt a kábelnek. Ezen kívül alkalmazható még olyan helyeken a kábel, ahol a behatoló közvetlen kábel vibrációt tud okozni, például kerítés alatt talajba fektetve ásás ellen, vagy betonfal tetejére telepítve átmászás ellen. A vibráció-detektáló kábel kezdőpontja eltolható 500 m távolságra a kiértékelő központtól DC kábel használatával. FŐBB JELLEMZŐK 4 BEMENETI CSATORNA 50 M SZENZOR KÁBEL/ CSATORNA SZOFTVERES BEÁLLÍTÁSI LEHETŐSÉG PLUG AND PLAY TELEPÍTÉS 55 KÜLÖNBÖZŐ HÁLÓZATI CÍM 4 OC RIASZTÁSI KIMENET TAMPER KIMENET MŰKÖDÉS MINDEN IDŐJÁRÁSI KÖRÜLMÉNYBEN A vibrációt deketáló kábel passzív eleme a rendszernek, mely nem igényel kiegészítő tápellátást. A működési paraméterek külön konfigurálhatóak minden egyes bemeneti csatornánál a beállító szoftver segítségével. A kiértékelő egység négy riasztási kontaktus kimenettel rendelkezik a csatornák riasztásának továbbítására, valamint RS485 kimenettel a státusz információk lekérdezésére. A kiértékelő egység burkolata IP65 védettséget biztosít az eszköznek.

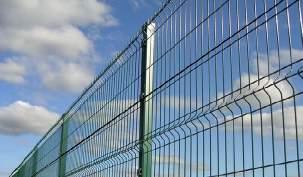

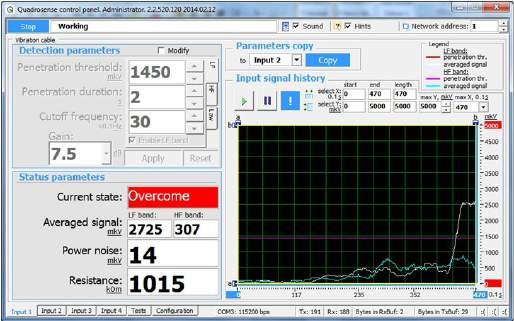

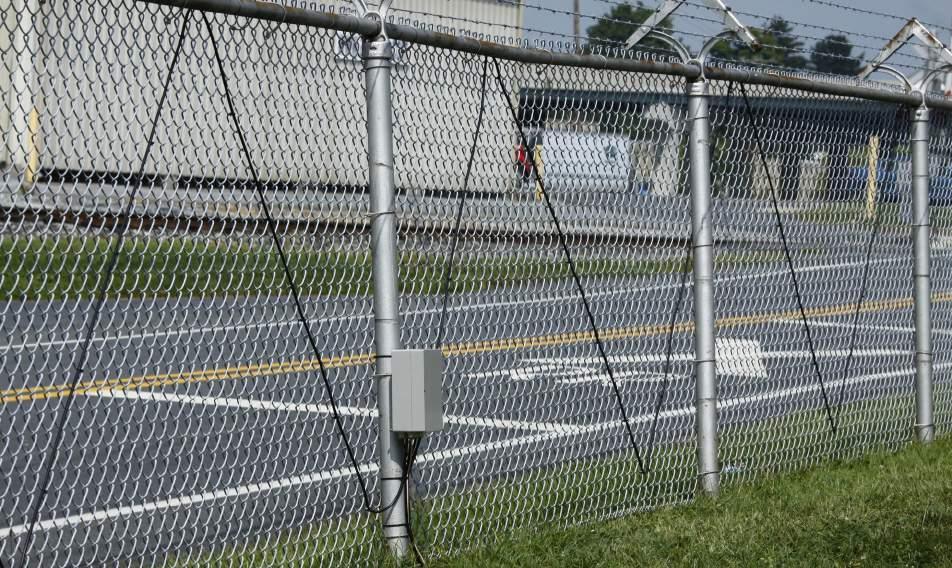

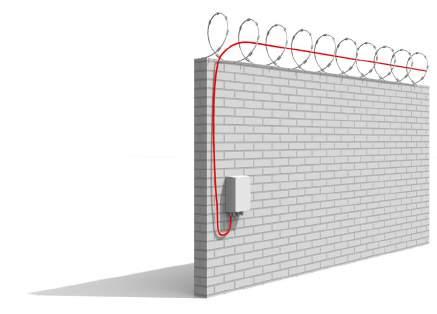

3 TM QUADROSENSE KERÍTÉSVÉDELMI RENDSZER SZOFTVER BEÁLLÍTÁS A Quadrosense control panel egy ingyenes PC szoftver, mely segítségével elvégezhető az érzékelő beállítása. A szoftver egyszerű és felhasználóbarát felülettel rendelkezik, mely egyszerű ésgyors beállítást tesz lehetővé. A szoftver letölthető a Umirs Europe honlapjáról: JELLEMZŐ TB KÁBEL TELEPÍTÉSI MÓDOK EGYENES VONAL Ez a telepítési mód a stabilabb, merevebb kerítéstípusokra ajánlott, mint például a táblás fémkerítések, de alkalmazható pengés dróton is. Kerítés típusok: Táblás fémkerítés Pengés drót FŰRÉSZFOG MINTA Ez a telepítési mód a kevésbé merev kerítéstípusokra ajánlott, mint például a fonott drótkerítés vagy ponthegesztett hálós kerítések. Fontos megjegyezni, hogy ebben a telepítési módban körülbelül,6x több érzékelő kábel szükséges egységnyi kerítéshosszra. Kerítés típusok: Fonott drótkerítés Ponthegesztett hálós kerítés Szögesdrót

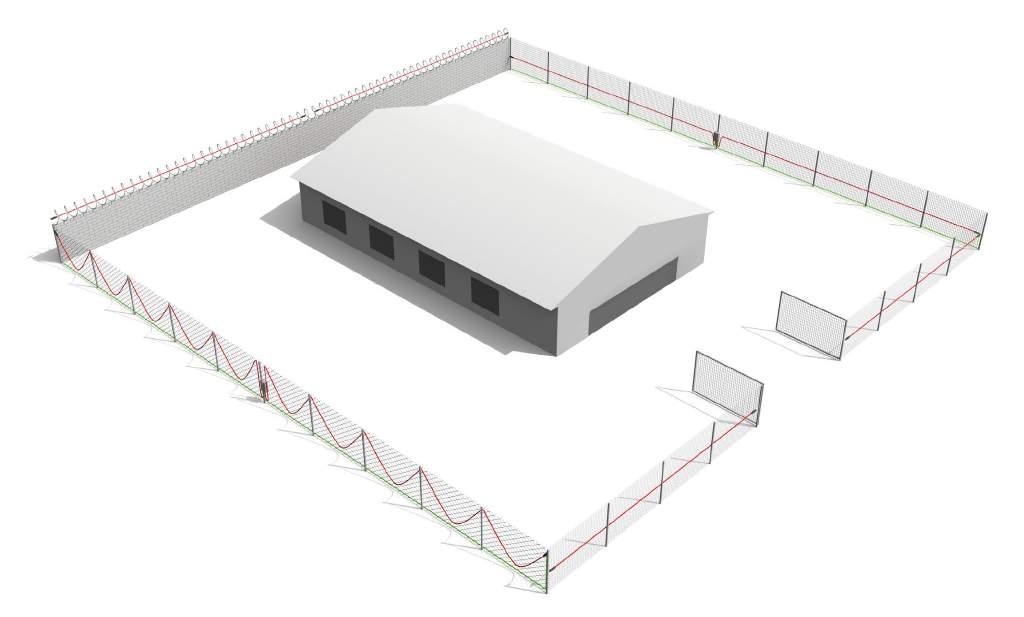

4 TM QUADROSENSE KERÍTÉSVÉDELMI RENDSZER JELLEMZŐ QUADROSENSE TELEPÍTÉSI ÁBRA DC kábel maximális hossza: 500m DC Kábel TB Kábel TB kábel maximális hossza: 50m DEVON FELÜGYELETI RENDSZER A QuadroSense integrálható a Umirs Europe Kft új felügyeleti rendszerébe, a DEVON-ba. Az új, térkép alapú szoftver segítségével képesek vagyunk monitorozni különböző típusú szenzorokat és érzékelőket, fogadni riasztásokat és hibákat, vezérelni PTZ kamerákat vagy egyéb biztonsági berendezéseket az integrált I/O modulokon keresztül. Maximum 55 Devon I/O modul csatlakoztatható egy PC szerverhez USB, RS485 vagy ethernet interfészen keresztül. Mindegyik I/O modul 8 bemenettel és 8 digitális kimenettel rendelkezik, de utóbbi relékártya segítségével 4-4 relékimenettel bővíthető.

5 TM QUADROSENSE KERÍTÉSVÉDELMI RENDSZER KIEGÉSZÍTŐK TB KÁBEL A TB kábel a másik fontos alapeleme a Quadrosense kerítésvédelmi rendszernek. Ez az érzékelő kábel egy speciális triboelektró kábel, mely érzékeli a behatoló által okozott kerítés vibrációt. Kiszerelés: 50m DC KÁBEL A DC kábel egy speciális jeltovábbító kábel. Alkalmazásával akár 500 m-el is eltolható az érzékelő kábel kezdőpontja. Kiszerelés: 00m T-TUBE Kötőcső. Alkalmazható TB és DC kábel vagy TB és véglezáró egység összekötéséhez. IP68 CT Műanyag, kültéri, UV-álló gyorskötöző TB és DC kábel kerítéshez való rögzítéséhez. Kiszerelés: 00db USB/RS485 WP USB/RS485 átalakító Quadrosense kiértéeklő központprogramozásához Quadrosense Control Panel szoftver segítségével. Vízálló burkolat. TECHNIKAI JELLEMZŐK Érzékelő kábel hosszúság/csatorna 50 m Bemeneti csatornák 4 Tápellátás 9-36 VDC Áramfelvétel 80 ma Hálózati címek 55 Kommunikáció RS-485 Szoftver nyelvezet angol, orosz, cseh, portugál Kimenetek 4 OC riasztás, tamper kimenet Működési hőmérséklet C Burkolat Alumínium Védettség IP 65 Umirs Europe Kft., Magyarország, 9 Budapest, Nádasdy u.., Tel.: , sales@umirs.eu, info@umirs.eu

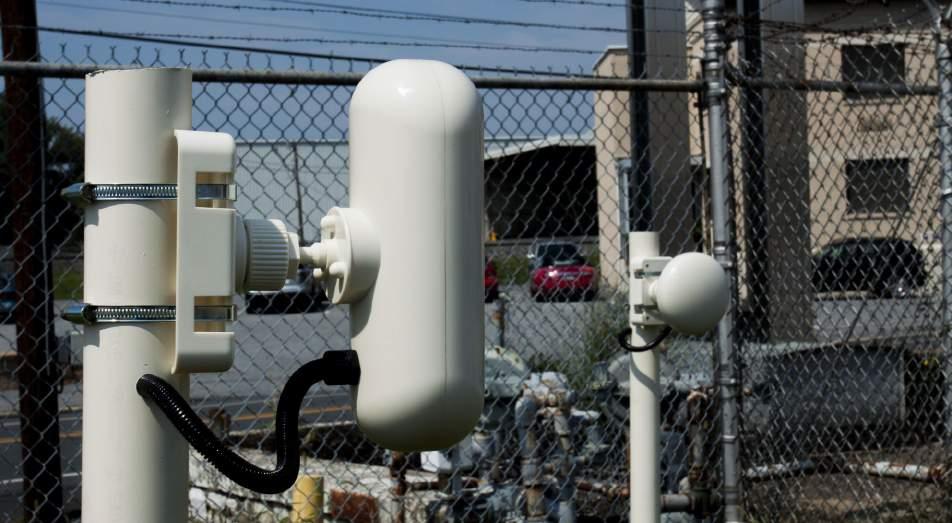

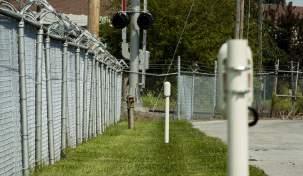

6 TM PREDIX MIKROHULLÁMÚ SOROMPÓ SOROZAT A Predix egy magyar gyártású, K-tartományban működő, digitális mikrohullámú sorompó széria. Az eszköz egy adó és egy vevő egységből áll, melyek között egy, max. 300 m hosszú védett sáv jön létre. Az eszköz telepítése egyszerű, ugyanakkor magas biztonságú védelmet biztosít. A mikrohullámú jel digitalizálásra, majd egy innovatív algoritmust alkalmazó mikroprocesszor által elemzésre kerül. A K-tartományú mikrohullámú sugárzásnak köszönhetően az eszköz érzékelési zónája szűkebb, mint az X-tartományú érzékelőknél. Az eszköz egy ingyenes szoftver segítségével számítógépről programozható. A Predix egy címezhető érzékelő, egy-egy egység számára a 55 lehetséges hálózati címből választhatunk, több érzékelő távprogramozása is elvégezhető egy helyszínről egy RS-485 buszon keresztül. A Predix az első mikrohullámú sorompó a piacon, amely lehetővé teszi, hogy egy helyszínen telepített érzékelőnél ne különböző frekvenciamodulációkat, hanem különböző frekvenciákat állítsunk be (összesen 50), ezáltal kizárva az érzékelők között kialakuló interferenciát. A szűk érzékelési zónának ( m szélesség a maximális 300 m hossz esetén), állítható frekvenciának és pontos jelfeldolgozásnak köszönhetően az érzékelő a legkülönbözőbb helyszíneken alkalmazható. FŐBB JELLEMZŐK HATÓTÁV: 00/00/300 M 4,0-4,5 GHZ MŰKÖDÉSI FREKVENCIA KESKENY DETEKTÁLÁSI ZÓNA 50 KÜLÖNBÖZŐ FREKVENCIA CSATORNA AZ INTERFERENCIA ELKERÜLÉSÉHEZ SZOFTVERES BEÁLLÍTÁSI LEHETŐSÉG PLUG AND PLAY TELEPÍTÉS 55 KÜLÖNBÖZŐ HÁLÓZATI CÍM OC RIASZTÁSI KIMENET MŰKÖDÉS MINDEN IDŐJÁRÁSI KÖRÜLMÉNYBEN A Predix minden időjárási viszony közötti folyamatos működésre lett fejlesztve. Az érzékelő működési hőmérséklet tartománya C fok, esőben (max 40 mm/ óra) és erős szélben (max 30 m/s) is megbízhatóan működik. A Predix alkalmazása ajánlott épületek külterének, nyílt területek, határvonalak stb. védelmében. Az eszköz android-alkalmazás segítségével táblagépről, valamint ingyenes szoftver segítségével számítógépről is programozható.

7 TM PREDIX MIKROHULLÁMÚ SOROMPÓ SOROZAT SZOFTVERES BEÁLLÍTÁS A Predix control panel egy ingyenes PC szoftver, mely segítségével elvégezhető az érzékelő beállítása. A szoftver egyszerű és felhasználóbarát felülettel rendelkezik, mely egyszerű és gyors beállítást tesz lehetővé. A szoftver letölthető a Umirs Europe honlapjáról: ÉRZÉKELÉSI ZÓNA FŐBB JELLEMZŐI Zóna szélesség (m) Zóna szélesség (m) 0 0 Zóna szélesség (m) 0 Zóna magasság (m) Zóna magasság (m) Zóna magasság (m) Predix 00 Zóna hossz 00 m Predix 00 Zóna hossz 00 m Predix 300 Zóna hossz 300 m Zóna hossz 00 m Zóna hossz 00 m Zóna hossz 300 m Zóna szélesség (m) Érzéskelési zóna maximális hossza: 300 m Érzéskelési zóna maximális szélessége: m Érzéskelési zóna maximális magassága:,8 m Telepítési magasság: 0,8-0,9 m Hó maximális magassága a védett területen: 0,5 m Fű maximális magassága a védett területen: 0,3 m Holt zóna 3,5-5 m

8 TM PREDIX MIKROHULLÁMÚ SOROMPÓ SOROZAT JELLEMZŐ PREDIX TELEPÍTÉSI ÁBRA Tx Tx Rx Rx Rx Rx Tx Tx DEVON FELÜGYELETI RENDSZER A Predix integrálható a Umirs Europe Kft új felügyeleti rendszerébe, a DEVON-ba. Az új, térkép alapú szoftver segítségével képesek vagyunk monitorozni különböző típusú szenzorokat és érzékelőket, fogadni riasztásokat és hibákat, vezérelni PTZ kamerákat vagy egyéb biztonsági berendezéseket az integrált I/O modulokon keresztül. Maximum 55 Devon I/O modul csatlakoztatható egy PC szerverhez USB, RS485 vagy ethernet interfészen keresztül. Mindegyik I/O modul 8 bemenettel és 8 digitális kimenettel rendelkezik, de utóbbi relékártya segítségével 4-4 relékimenettel bővíthető.

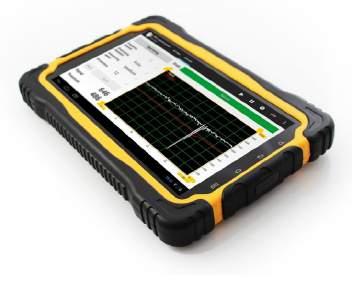

9 TM PREDIX MIKROHULLÁMÚ SOROMPÓ SOROZAT KIEGÉSZÍTŐK USB/RS485 WP USB/RS485 átalakító Predix mikrohullámú sorompó programozásához Predix Control Panel szoftver segítségével. Vízálló burkolat. PRT PRT egy ütésálló programozó tablet android applikációval Predix mikrohullámú sorompók beállításához. Víz és porálló burkolat. RADON/PREDIX-PO A Radon/Predix-PO egy alumínium oszlop, előfúrt talapzattal Predix és Radon MRS típsusú eszközök számára. Magasság: 00 cm Átmérő: 5 cm Szín: Szürke TECHNIKAI JELLEMZŐK Érzékelési hatótávolság Érzékelési zóna magasság Érzékelési zóna szélesség Tiszta zóna szélesség Tápellátás Áramfelvétel Működési frekvencia Frekvencia csatornák 00 / 00 / 300 m,6-,8 m, /,6 / m,4 / 3, / 4 m 9-36 VDC 8 ma (TX), 70 ma (RX) 4,0 4,5 GHz 50 (MHz -es lépésekkel) Hálózati címek 55 Kommunikáció Szoftver nyelvezet Kimenetek RS-485 angol, orosz, cseh, portugál OC riasztási kimenet Működési hőmérséklet C Védettség IP 65 Umirs Europe Kft., Magyarország, 9 Budapest, Nádasdy u.., Tel.: , sales@umirs.eu, info@umirs.eu

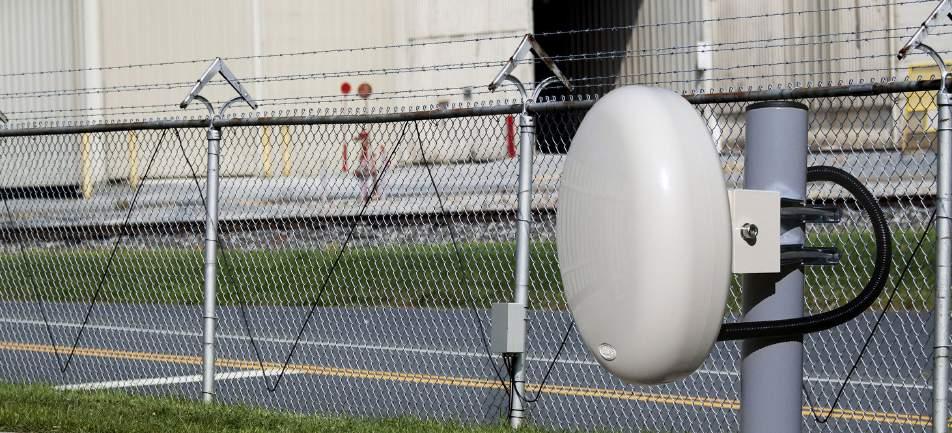

10 RADON MRS KÉTPOZÍCIÓS MIKROHULLÁMÚ SOROMPÓ SOROZAT A Radon MRS egy X-tartományban működő analóg mikrohullámú sorompó sorozat. Az eszköz egy adó és egy vevő egységből áll, melyek között egy, max. 300 m hosszú védett sáv jön létre. Az eszköz telepítése egyszerű, ugyanakkor magas biztonságú védelmet biztosít. A mikrohullámú jel digitalizálásra, majd egy innovatív algoritmust alkalmazó mikroprocesszor által elemzésre kerül. Az érzékelési zóna dimenziója és kiterjedése az adó és vevő egység közötti távolság függvényében, valamint az érzékenységi beállításoktól függ. Az érzékelő képes arra, hogy automatikusan optimalizálja a működési paramétereket a környezeti állapotnak megfelelően. A detektoron 4 frekvenciamodulált csatorna állítható be, több érzékelő esetén fennálló mikrohullámú reflekció okozta interferencia elkerülése érdekében. A Radon MRS minden időjárási viszony közötti folyamatos működésre lett fejlesztve. Az érzékelő működési hőmérséklet tartománya C fok, esőben (max 40 mm/ óra) és erős szélben (max 30 m/s) is megbízhatóan működik. Az érzékelő alkalmazása ajánlott épületek külterének, nyílt területek, határvonalak stb. védelmében. Az adó és vevő egységek előre szerelt állítható csuklós konzollal rendelkeznek, mellyel falra vagy oszlopra egyaránt gyorsan felrögzíthetők. FŐBB JELLEMZŐK HATÓTÁV: 00/00/300 M 0,5 GHZ MŰKÖDÉSI FREKVENCIA 4 FREKVENCIAMODULÁLT CSATORNA PLUG AND PLAY TELEPÍTÉS NC RIASZTÁS KIMENET NC TAMPER KIMENET MŰKÖDÉS MINDEN IDŐJÁRÁSI KÖRÜLMÉNYBEN JELLEMZŐ RADON MRS TELEPÍTÉSI ÁBRA Rx Tx Rx Tx Riasztó panel Tx Rx Tx Rx

11 RADON MRS KÉTPOZÍCIÓS MIKROHULLÁMÚ SOROMPÓ SOROZAT ÉRZÉKELÉSI ZÓNA FŐBB JELLEMZŐI 3 Zóna szélesség (m) Zóna szélesség (m) Zóna szélesség (m) Zóna szélesség (m) Zóna magasság (m) Radon 50 MRS Zóna hossz 50 m Radon 00 MRS Zóna hossz 00 m Radon 00 MRS Zóna hossz 00 m Radon 300 MRS Zóna hossz 300 m Érzéskelési zóna maximális hossza: 300 m Érzéskelési zóna maximális szélessége: 5 m Érzéskelési zóna maximális magassága:.8 m Telepítési magasság: m Hó maximális magassága a védett területen: 0,5 m Fű maximális magassága a védett területen: 0.3 m Holt-zóna m TECHNIKAI JELLEMZŐK Érzékelési hatótávolság Érzékelési zóna magasság Érzékelési zóna szélesség Tiszta zóna szélesség Detektálható behatolási sebesség Tápellátás Áramfelvétel Működési frekvencia Frekvencia csatornák Kimenetek 00 / 00 / 300 m,6-,8 m,5 / 3,5 / 5 m 5/ 7 / 0 m 0,-0 m/s 9-30 VDC 60 ma (RX), 60 ma (TX) 0,5 GHz 4 (frekvencia modulált) Működési hőmérséklet C Védettség IP 65 NC riasztás NC tamper kimenet Umirs Europe Kft., Magyarország, 9 Budapest, Nádasdy str.., Tel.: , sales@umirs.eu, info@umirs.eu

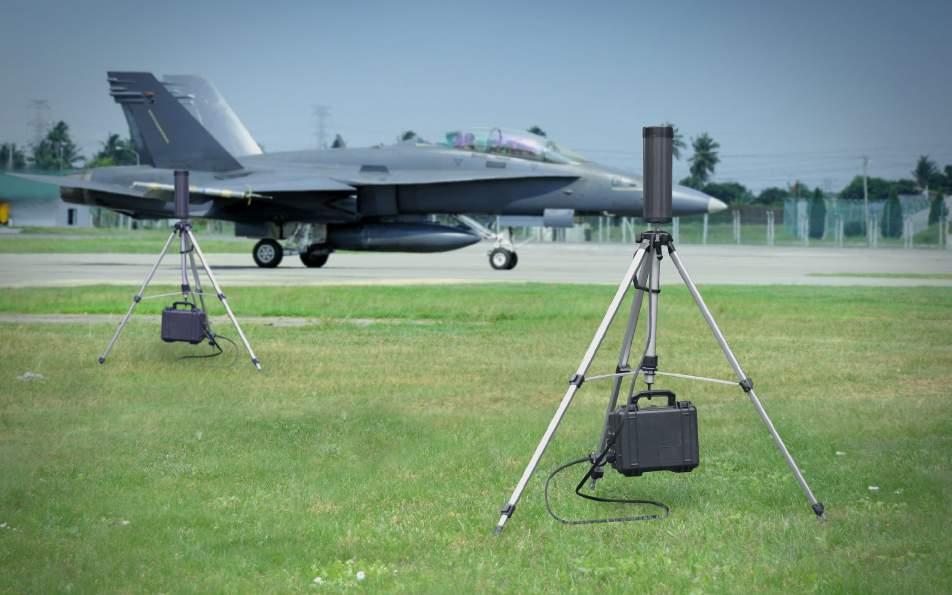

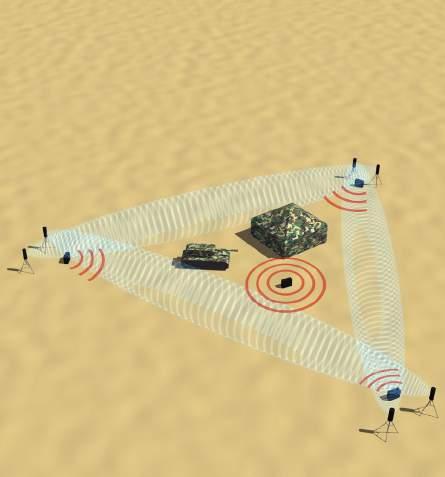

12 NOMAD-4 MOBIL TELEPÍTÉSŰ MIKROHULLÁMÚ SOROMPÓ RENDSZER A Nomad-4 a magyar gyártású Predix mikrohullámú sorompó mobil, könynyen telepíthető változata. A K-tartományban működő, digitális mikrohullámú sorompó ideális megoldást kínál ideiglenes területvédelem kialakítására, úgy mint építkezések, munkagépek, katonai objektumok, katonai járművek, mobil létesítmények, lerakatok védelme. A Nomad-4 szett egy mikrohullámú sorompóból (adó és vevő egység) és egy kiértékelő egységből áll, melyek között a kommunikációt egy rádiós átjelzőrendszer biztosítja. Az eszközök tápellátását akkumulátorok biztosítják, de van lehetőség vezetéken keresztüli megtáplálásra. A sorompó adó és vevő egysége között lévő maximális távolság nem haladhatja meg a 00 métert. A vevőmodulban került beépítésre a jelzés továbbító modul, amely képes a riasztás jeleit továbbítani a maximum 000m távolságra lévő kiértékelő egységnek (irányított antennával ez a távolság 0km-re növelhető). A kiértékelő egység 3 pár mikrohullámú sorompót képes felügyelni. A normál riasztások mellett információt kaphatunk a tápellátását biztosító akkumulátorok állapotáról annak lemerülése esetén. A K-tartományú mikrohullámú sugárzásnak köszönhetően az eszköz érzékelési zónája szűkebb, mint az X-tartományú érzékelőknél, így kisebb a tiszta terület igénye. Az innovatív algoritmust alkalmazó digitalis jelfeldolgozásnak és a beállítható 50 különböző frekvenciájú csatornának köszönhetően az egy helyszí-nen telepített érzékelők között kizárt az interferenciából fakadó téves riasztás. A szűk érzékelési zónának (,6 m szélesség a maximális 00 m hossz esetén), állítható frekvenciának és pontos jelfeldolgozásnak köszönhetően az érzékelő a legkülönbözőbb helyszíneken alkalmazható. A Nomad-4 minden időjárási viszony közötti folyamatos működésre lett fejlesztve. Az érzékelő működési hőmérséklet tartománya -0 C +40 C fok, esőben (max 40 mm/óra) és erős szélben (max 30 m/s) is megbízhatóan működik. A sorompó programozása RS-485 protokollon keresztül történik android alkalmazás segítségével táblagépről, vagy ingyenes szoftver segítségével számítógépről. FŐBB JELLEMZŐK HATÓTÁV: 0-00 M 4,0-4,5 GHZ MŰKÖDÉSI FREKVENCIA KESKENY DETEKTÁLÁSI ZÓNA 50 KÜLÖNBÖZŐ FREKVENCIA CSATORNA AZ INTERFERENCIA ELKERÜLÉSÉHEZ SZOFTVERES BEÁLLÍTÁSI LEHETŐSÉG PLUG AND PLAY TELEPÍTÉS RÁDIÓ HATÓTÁV: 000 M MŰKÖDÉS MINDEN IDŐJÁRÁSI KÖRÜLMÉNYBEN A sorompó programozása táblagép segítségével is történhet

13 NOMAD-4 MOBIL TELEPÍTÉSŰ MIKROHULLÁMÚ SOROMPÓ RENDSZER ÉRZÉKELÉSI ZÓNA FŐBB JELLEMZŐI Zóna szélesség (m) Zóna hosszúság (m) Zóna hossz 50 m Zóna hossz 50 m Zóna hossz 00 m Zóna hossz 00 m Zóna hossz 00 m Zóna hossz 00 m Zóna magasság (m) 0 Zóna szélesség (m) Érzéskelési zóna maximális hossza: 00 m Érzéskelési zóna maximális szélessége:,6 m Érzéskelési zóna maximális magassága:,8 m Telepítési magasság: 0,8-0,9 m Hó maximális magassága a védett területen: 0,5 m Fű maximális magassága a védett területen: 0,3 m Holt-zóna 3-4 m JELLEMZŐ Nomad-4 TELEPÍTÉSI ÁBRA TECHNIKAI JELLEMZŐK Érzékelési távolság 0-00 m Érzékelési zóna magasság,6-,8 m Érzékelési zóna szélesség -,6 m Tiszta zóna szélesség -3, m Tápellátás Akkumulátor/ Vezeték Tápfeszültség -4 VDC Üzemidő 00 óra Működési frekvencia 4,0-4,5 GHz Frekvencia csatornák 50 ( MHz -es lépésekkel) Kommunikáció RS 485 Működési hőmérséklet C Védettség IP 65 Rádiós átjelző hatótávolság 000 m Rádiós átjelző működési 868 MHz frekvenciája Rádiós átjelző RF kimeneti 500 mw teljesítmény Umirs Europe Kft., Magyarország, 9 Budapest, Nádasdy u.., Tel.: , sales@umirs.eu, info@umirs.eu

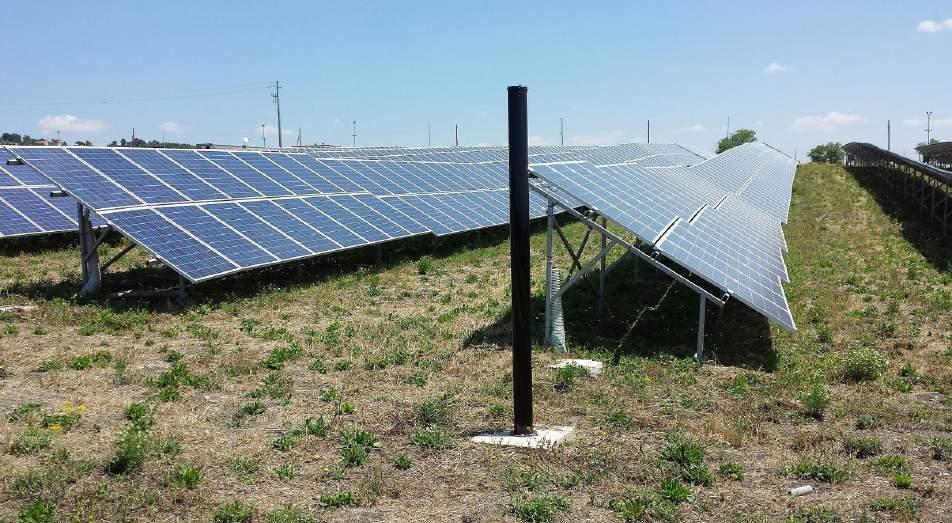

14 PANTHERA DUÁL-TECHNOLÓGIÁJÚ SOROMPÓ SOROZAT A Panthera egy duál-technológiájú érzékelő, mely egyszerre érzékel mikrohullámú és aktív infravörös elven. Az érzékelő magas minőségű alumínium/polikarbonát oszlopai kifejezetten két különböző érzékelési elv alkalmazására lettek kifejlesztve, melyek tökéletesen kiegészítik egymást. Az oszlopban elhelyezkedő mikrohullámú egység sugárzási frekvenciája 4 GHz, ezért az általa létrehozott érzékelési zóna kifejezetten keskeny. Különböző frekvenciacsatornák beállítási lehetőségének köszönhetően egy oszloppár akár több mikrohullámú egységet is tartalmazhat. Az eszközpárokban elhelyezkedő duál IR szenzorok szinkronizálása optikai úton történik, ezért nincs szükség azok összekábelezésére. Az érzékelő kettős technológiája nemcsak magas biztonságú érzékelést, hanem a téves riasztások hatékony kiküszöbölését is lehetővé teszi, különösen a a kisállatok és egyéb kis objektumok mozgása által generált riasztásokét az érzékelő közvetlen közelében. FŐBB JELLEMZŐK HATÓTÁVOLSÁG: 0-00M 4,0-4,5 GHZ MŰKÖDÉSI FREKVENCIA KESKENY ÉRZÉKELÉSI ZÓNA SZOFTVERES BEÁLLÍTÁSI LEHETŐSÉG DUÁL IR SUGARAK OPTIKAI SZINKRONIZÁLÁS ELŐKÁBELEZETT, PLUG AND PLAY TELEPÍTÉS FÜGGETLEN RIASZTÁSI KIMENETEK A Umirs Europe magas védelmi szintet képviselő kültéri védelmi terméke diszkrét és elegáns külsővel rendelkezik, valamint telepítésre készen kerül szállításra. Az érzékelő maximális hatótávolsága 00 m. Az automatikus hőmérsékleti szabályzás lehetővé teszi a működést problémás körülmények között is (szélsőséges hőmérséklet, köd stb.). A mikrohullámú érzékelővel és infravörös sorompóval felszerelt oszlopok lakossági, ipari és speciális, kimagasló védelmet igénylő létesítmények védelmére egyaránt alkalmasak. A Panthera több oszlop magasságban és felszereltségben áll rendelkezésre, hatékony védelmet biztosítva különböző körülmények között.

15 PANTHERA DUÁL-TECHNOLÓGIÁJÚ SOROMPÓ SOROZAT ÉRZÉKELÉSI ZÓNA FŐBB JELLEMZŐI Maximum 3 kereszt sugár Oszlop magasság:,5 m Érzékelési zóna maximális szélessége:, m Érzékelési zóna maximális magassága::,6 m Mikrohullámú érzékelő telepítési magassága: 0,8-0,9 m 0 m - 00 m *Ez az ábra a Panthera 5 duál-technológiájó sorompó érzékelési zónájának főbb jellemzőit mutatja be. SZOFTVERES BEÁLLÍTÁS A Predix control panel egy ingyenes PC szoftver, mely segítségével elvégezhető a mikrohullámú érzékelő beállítása. A szoftver egyszerű és felhasználóbarát felülettel rendelkezik, mely egyszerű és gyors beállítást tesz lehetővé. A szoftver letölthető a Umirs Europe honlapjáról: DEVON FELÜGYELETI RENDSZER A Panthera integrálható a Umirs Europe Kft új felügyeleti rendszerébe, a DEVON-ba. Az új, térkép alapú szoftver segítségével képesek vagyunk monitorozni különböző típusú szenzorokat és érzékelőket, fogadni riasztásokat és hibákat, vezérelni PTZ kamerákat vagy egyéb biztonsági berendezéseket az integrált I/O modulokon keresztül. Maximum 55 Devon I/O modul csatlakoztatható egy PC szerverhez USB, RS485 vagy ethernet interfészen keresztül. Mindegyik I/O modul 8 bemenettel és 8 digitális kimenettel rendelkezik, de utóbbi relékártya segítségével 4-4 relékimenettel bővíthető.

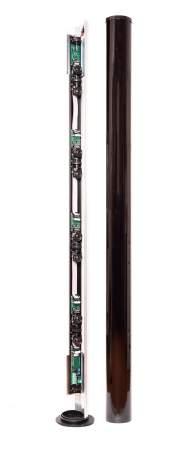

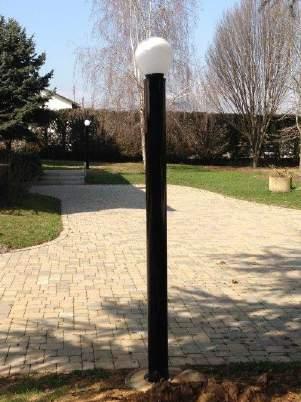

16 PANTHERA DUÁL-TECHNOLÓGIÁJÚ SOROMPÓ SOROZAT PANTHERA KONFIGURÁCIÓK PANTHERA 5,5 m magas oszlop, mikrohullámú szenzor, dupla IR sugár PANTHERA 0 m magas oszlop, mikrohullámú szenzor, 3 dupla IR sugár PANTHERA 5,5 m magas oszlop, mikrohullámú szenzor, 4 dupla IR sugár PANTHERA 30 3 m magas oszlop, mikrohullámú szenzor, 5 dupla IR sugár PANTHERA 30 PRO 3 m magas oszlop, mikrohullámú szenzor, 5 dupla IR sugár KIEGÉSZÍTŐK USB / RS485 WP USB/RS485 átalakító Predix mikrohullámú sorompó programozásához Predix Control Panel szoftver segítségével. Vízálló burkolat. PANTHERA UPS Duál tápegység Panthera oszlopokhoz. Bemenet: 30 VAC Kimenet: VDC / 4 VAC. PANTHERA LAMP Kültéri lámpa, mely az oszlop tetejére szerelhető, így közönséges lámpaoszlopnak álcázva a kültéri érzékelőt. Elérhető színek: fehér és konyak. Átmérő: 3 cm PANTHERA PRCAP Átmászás elleni nyomásérzékeny sapka Panthera oszlopokhoz.

17 PANTHERA DUÁL-TECHNOLÓGIÁJÚ SOROMPÓ SOROZAT TECHNIKAI JELLEMZŐK Érzékelési hatótávolság Oszlop szélesség Oszlop átmérő Tápellátás Áramfelvétel Állíthatósági szög 0 00 m,5 / /,5 / 3 m 40 mm Működési hőmérséklet C Fűtés maximális teljesítménye VDC (4 VAC fűtésnek) ma (TX)80-60 ma (RX) 30 - fűggőleges, 80 - vízszintes 30W Védettség IP 65 INFRAVÖRÖS TECHNOLÓGIA IR jel Sugarak száma Szinkronizálás Kitakarás elleni védelem Kitakarási idő Kimenetek Riasztási trigger kapcsolat MIKROHULLÁMÚ TECHNOLÓGIA Pulzáló, kódolt /3/4/5 dupla sugár (8/8/3/50 kereszt sugár) Optikai Érzékelők száma / Érzékelési zóna magassága Érzékelési zóna szélessége Tiszta zóna szélessége Működési frekvencia Frekvencia csatornák Kommunikáció Kimenetek Automatikus, kikapcsolható Állítható, 50/500ms NC riasztás, NC tamper kimenet ÉS, VAGY,6-,8 m, m,4 m 4,0 4,5 GHz 50 (MHz-es lépésekkel) via RS-485 NC alarm kimenet Umirs Europe Kft., Magyarország, 9 Budapest, Nádasdy u.., Tel.: , sales@umirs.eu, info@umirs.eu

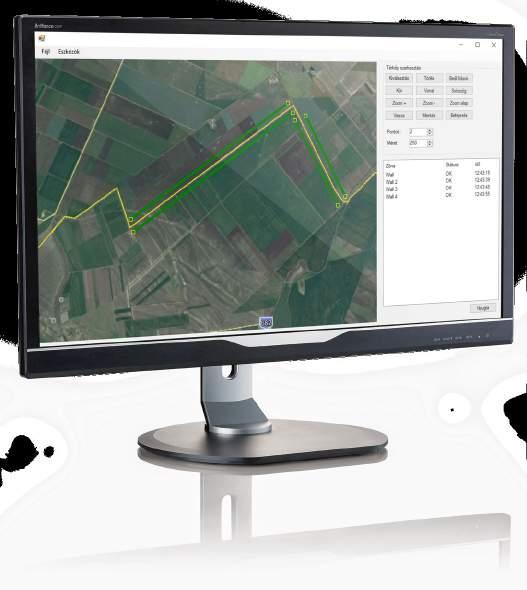

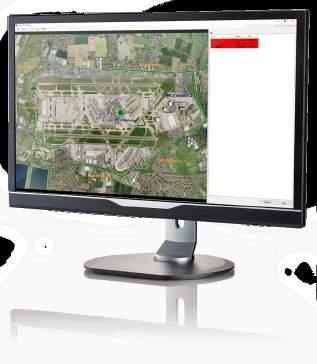

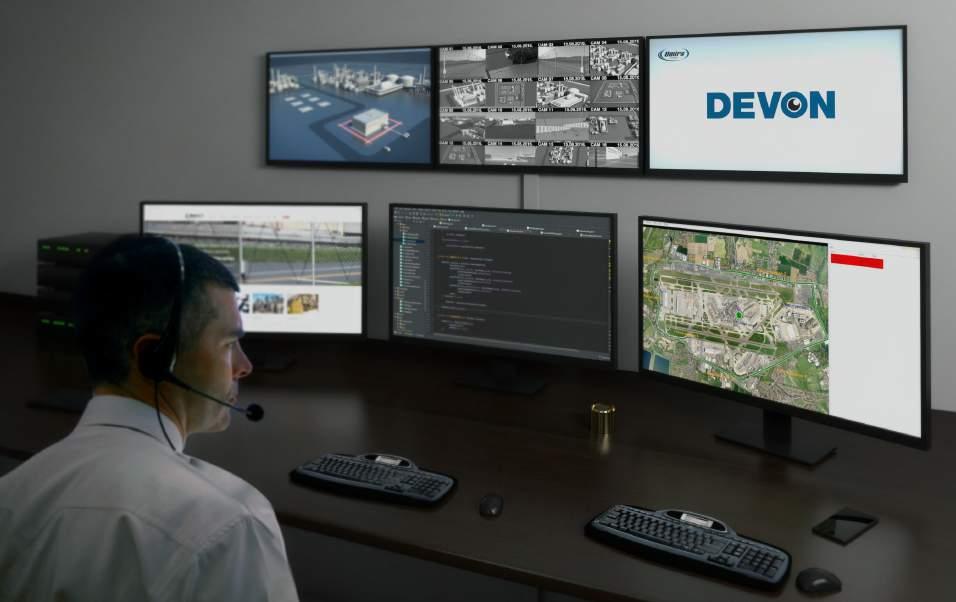

18 DEVON FELÜGYELETI RENDSZER A Devon termékcsalád egy off-line, térkép alapú felügyeleti rendszer, melynek segítségével képesek vagyunk monitorozni különböző típusú érzékelőket és eszközöket, így fogadni riasztásokat és hibákat, vezérelni PTZ kamerákat vagy egyéb biztonságtechnikai berendezéseket az integrált I/O modulok bemenetein és kimenetein keresztül. A Devon Monitoring felügyeleti szoftverhez maximum 55 db Devon RS vagy Devon LAN I/O modul csatlakoztatható RS485 vagy ethernet csatolófelületen keresztül. Mindkét I/O modul 8 bemenettel és 8 digitális kimenettel rendelkezik, így nagyszámú érzékelő felügyelhető vagy vezérelhető. A szoftverbe bármilyen térkép vagy rajz beilleszthető, nem szükséges internetkapcsolatot biztosítani a szerver részére, ezzel a rendszer sebezhetősége nagymértékben csökken. A rendszer egyszerre telepítő és felhasználóbarát, mivel könnyen és gyorsan elvégezhető a szoftver konfigurálása, egyszerűen kezelhető a felülete, valamint minden szükséges információ elérhető pár kattintással. A szoftver naplóz minden rendszert érintő eseményt, így a felhasználói tevékenységeket, a rendszer állapotát, a ki és bementeket, I/O modulokat, riasztási zónákat. Egy keresési felület segítségével pontosan rászűrhetünk a kívánt eseményekre, emellett lehetőség van kiexportálni a naplóban megtalálható információkat. Felhasználók létrehozásakor különböző jogosultságok adhatók ki a kezelőszemélyzet részére, így megkülönböztethetünk adminisztrátori és normál felhasználói jogokat. A Devon termékcsalád ideális megoldás lehet kis és közepes méretű ipari objektumok helyi szintű felügyeletének ellátására. FŐBB JELLEMZŐK OFF-LINE TÉRKÉP ALAPÚ MEGJELENÍTÉS PLUG AND PLAY TELEPÍTÉS ÉS KONFIGURÁLÁS AKÁR 55 DB DEVON RS VAGY DEVON LAN I/O MODUL KEZELÉSE RUGALMAS BŐVÍTHETŐSÉG BEMENETEK KÖZTI LOGIKAI KAPCSOLATOK TÖBB SZINTŰ FELHASZNÁLÓ KEZELŐ RENDSZER

19 DEVON FELÜGYELETI RENDSZER JELLEMZŐ DEVON TOPOLÓGIA DEVON Monitoring szerver RS485 / USB konv. DEVON RS PTZ kamera Kimenetek Bemenetek Sorompó Hálózati switch DEVON LAN Predix mikrohullámú sorompó Quadrosense kerítésvédelmi rendszer DEVON I/O MODULOK DEVON RS A Devon RS egy RS-485-ös csatolófelülettel rendelkező I/O modul, melynek 8 bemenete és 8 digitális kimenete van. Szerver PC-hez történő csatlakoztatásához egy USB/ RS485 átalakító szükséges. DEVON LAN A Devon LAN egy ethernet csatolófelülettel rendelkező I/O modul, melynek 8 bemenete és 8 digitális kimenete van. TECHNIKAI JELLEMZŐK DEVON RS DEVON LAN Kommunikáció RS-485 Ethernet Komm. maximális távolsága Tápellátás Áramfelvétel, km 00 m (aktív eszköz nélkül) 0 ma / VDC (terhelés nélkül) -4 VDC Bemenetek 8 Kimenetek Kimenetek terhelhetősége ESD védelem bemeneteken DIN sínre illeszthetőség 8 (OC) 00 ma Igen (±5V) Igen Működési hőmérséklet C 00 ma / VDC (terhelés nélkül) Umirs Europe Kft., Magyarország, 9 Budapest, Nádasdy u.., Tel.: , sales@umirs.eu, info@umirs.eu
