1 automatika.ai 1 4/4/14 4:40 PM Fázisjavító automatikák és energia management rendszer

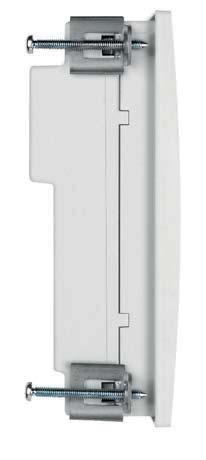

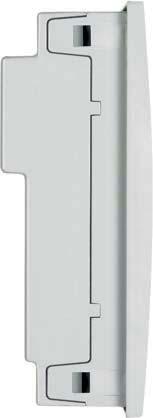

2 automatika.ai 2 4/4/14 4:40 PM Fázisjavító automatika, DCRG sorozat A MEGOLDÁS MINDEN ALKALMAZÁSHOZ GRAFIKUS KIJELZŐ HÁTTÉRMEGVILÁGÍTÁSSAL 128x80 pixel kiválóan olvasható, fényerő és kontraszt állítási lehetőséggel. ALKALMAZHATÓ TIRISZTOROS ÉS HAGYOMÁNYOS FÁZISJAVÍTÁSHOZ EGYARÁNT RIASZTÁSOK KÜLDÉSE SMS-BEN ADATKÜLDÉS BEN VAGY FTP-KISZOLGÁLÓRA WEB SZERVER AZ ADATOK MEGJELENÍTÉSÉHEZ MODERN MEGJELENÉS A DCRG vezérlő kialakítása és kezelése ergonomikus, megjelenése modern és igényes. OPTIKAI KOMMUNIKÁCIÓS PORT Az előlapon az optikai port lehetővé teszi egy standard USB vagy Wi-Fi kapcsolattal, hogy kommunikáljon a PC-vel, okostelefonnal vagy tablettel, lehetővé téve a programozást, diagnosztikát és az adatok letöltését. KOMPAKT MÉRET RÖGZÍTŐ RENDSZER BŐVÍTHETŐ 44mm 9mm MAX 4 Igazított keretprofillal és csökkentett mélységgel megkönnyíti a vezérlő telepítését ,2 EXP A fém csavarokkal ellátott rögzítő rendszer garantálja a tartós és stabil rögzítést. MAGASFOKÚ VÉDETTSÉG A vezérlő első és a hátsó tömítését úgy tervezték, hogy garantálja az IP54 védelmi fokozatot. A beépített funkciók egyszerűen bővíthetőek az EXP modulok segítségével. -Relé kimenetek a fokozatok számának növeléséhez -Opto-izolált statikus kimenet, dinamikus fázisjavításhoz -Kondenzátor védelem - Digitális és analóg, ki- és bemenet -Opto-izolált RS232 interfész -Opto-izolált RS485 interfész -Opto-izolált Ethernet interfész, Web szerver funkcióval -Opto-izolált Profibus-DP interfésszel -GPRS/GSM modem -Esemény adatok tárolása, óra, naptár (RTC).

3 automatika.ai 3 4/4/14 4:40 PM IKOS LCD KIJELZŐ HÁTTÉRVILÁGÍTÁSSAL ELŐLAPI OPTIKAI PORT EXP MODULOKKAL BŐVÍTHETŐ RS232, RS485, USB Kommunikációs interfész További fokozatok Digitális kimenet NAGY PTOSSÁGÚ TRMS MÉRÉSEK Széles választékban elektromos mérések, beleértve a feszültség és áram THD harmonikus analízist akár a 15-ös rendű felharmonikusig SZÉLES TÁPFESZÜLTSÉG TARTOMÁNY( VAC) Tápegységtől elválasztott feszültség bemenet, alkalmas feszültségváltó kapcsolatra. Kimenetekhez szabadon hozzárendelhető hibajelzések. RS-485-ös bővítő modullal az automatika távfelügyeleti rendszerbe illeszthető. Kétszintű jelszóval védhető menürendszer. Optimalizált szabályozó algoritmus a hosszabb élettartamért. A kondenzátorok valós teljesítményének mérése és figyelembevétele a szabályozási döntések meghozásakor. A feszültség harmonikustartalma alapján becsült kondenzátor teljesítmény felvétel, és a méréshez kapcsolódó szabadon állítható hibajel. Modul család Modul típus Funkció További fokozatok EXP további két fokozat Digitális be és kimenet Kommunikáció EXP relé C/0 EXP USB EXP RS -232 EXP RS -485 Belső hőmérséklet érzékelő. Relés kimenetekre állítható ventilátor vezérlés. Synergy szoftverbe illeszthető, a mérési adatok gyűjthetőek, a fokozatok távvezérelhetőek

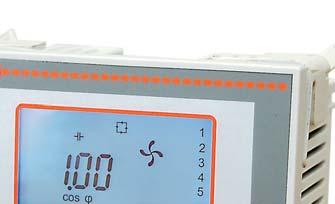

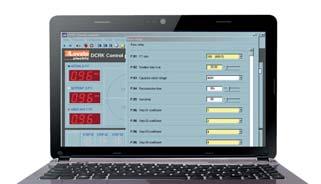

4 automatika.ai 4 4/4/14 4:40 PM Fázisjavító automatika, DCRL sorozat BŐVÍTHETŐ 1 EXP BŐVÍTŐ MODUL HELY, A BŐVÍTÉSSEL NEM VÁLTOZIK AZ AUTOMATIKA HELYIGÉNYE V FESZÜLTSÉG BEMENET /5 VAGY /1-ES ÁRAMJEL BEMENET 3 VAGY 5 BEÉPÍTETT FOKOZAT BŐVÍTHETŐ U ÉS I THD MÉRÉS 15. HARMIKUSIG A DCRL fázisjavító automatika számos új funkcióval rendelkezik. Exkluzív formatervezésével és informatív ikonos LCD kijelzőjével hozzájárul a kapcsolóterek modern megjelenéséhez. Bővíthetőségének köszönhetően telepítés után is módosítható. A szabadon állítható hibajelzésekkel és a hozzájuk kapcsolódó lehetőséggel a fokozatok leoldására lehetővé teszi az adott helyszínnek megfelelő védelmi kialakítást. Képessége az RS 485 ös interfészen keresztüli MODBUS-os kommunikációra PC oldalon gyűjthetővé teszi az általa mért értékeket. Galvanikus leválasztást biztosító infraport az előlapon, melyre wifi vagy usb kulcs illeszthető, így kezelhető az automatika PC, android alapú okostelefon vagy akár tablet segítségével is. CX01 Ikonos LCD kijelző, mely távolról is könnyen leolvasható, áttekinthető és szövegesen is megjeleníti a hibajeleket. A DCRL fázisjavító automatika a kisebb berendezések számára is olyan szolgáltatásokat képes nyújtani, mint amilyeneket eddig csak nagy teljesítményű berendezéseknél tapasztalhattunk. Mindezt költséghatékonyan. CX02

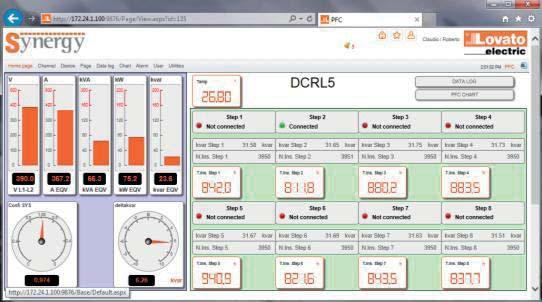

5 automatika.ai 5 4/4/14 4:40 PM távfelügyeleti és energiagazdálkodási szoftver INTERFÉSZ TERMÉKEK Fázisjavító vezérlők DCRJ... DCRG... Fázisjavító automatika DCRL... Távoli műszerek adatainak gyűjtése személyi számítógépre, adatbázisban tárolása, analitikai vagy számlázási célra való megjelenítése. Fogyasztásmérők DMED3... Adatgyűjtő DME CD Multiméterek DMG/DMK... Különböző ügyfelek, és mérőhelyek egy közös energia menedzsment szolgáltatásban Napelemes alkalmazások Egyedi ügyfél Minden ügyfél elérheti a saját adatait böngészőn keresztül. Ethernet hálózat Szerverek+kliensek A KRL-nél telepített szerver alkalmazás szolgáltatásként gyűjti és kiértékeli a távoli műszerek adatait. SHOP Ipari létesítmények Egy bolthálózat üzletei RENDSZERKÖVETELMÉNYEK Támogatott operációs rendszerek MS Windows XP SP3 Windows Vista Windows 7 32/64-bit Windows server 2003 Windows server KFIGURÁLÁS egyszerű, irányított, intuitív Az Önök igényeinek megfelelően tudunk támogatást nyújtani a szoftver konfigurálásában. Lehetőség van saját telepítés helyett szolgáltatás igénylésére. Ez esetben a nálunk lévő szerver gyűjt adatokat az önök műszereiről. Az adatokhoz igény szerinti dokumentációt készítünk. NYELVEK Támogatott böngészők MS IExplorer 9 64-bit MS IExplorer 10 Google Chrome Apple Safari Mozilla FireFox Opera. PC / szerver hardver követelmények Dual core CPU, 2GHz 2GHz of RAM 60GB hard disk (a szükséges tárhely a rögzíteni kívánt adatok mennyiségének függvénye) SVGA 1024x bit pixels A használni kívánt eszközöknek megfelelő kommunikációs interfész (RS-485, RS-232, Ethernet). A Synergy hozzáférhető az alábbi nyelveken: Magyar*, Angol, Olasz, Spanyol, Francia, Lengyel és Orosz. A hozzáférési nyelvek naprakész listája a következő címen böngészhető: *2014 harmadik negyedévtől elérhető.

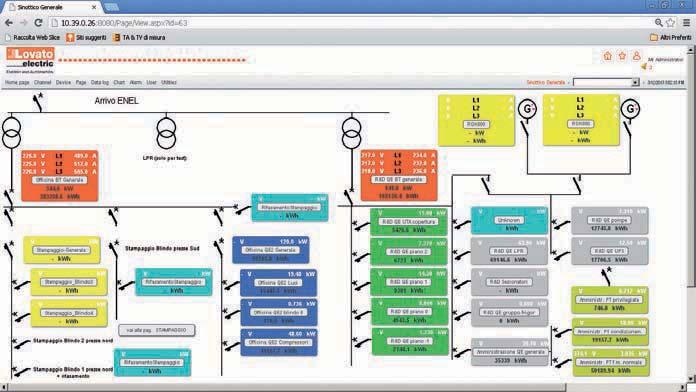

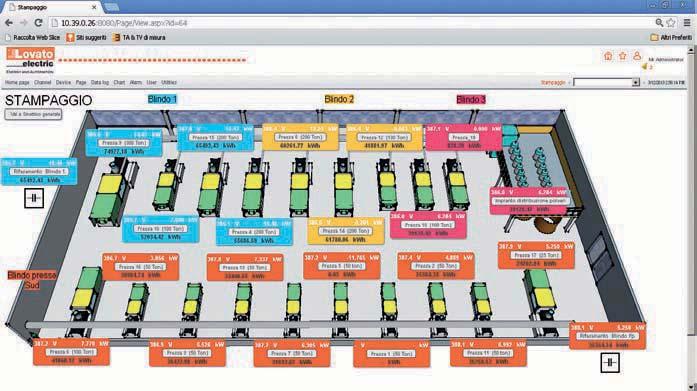

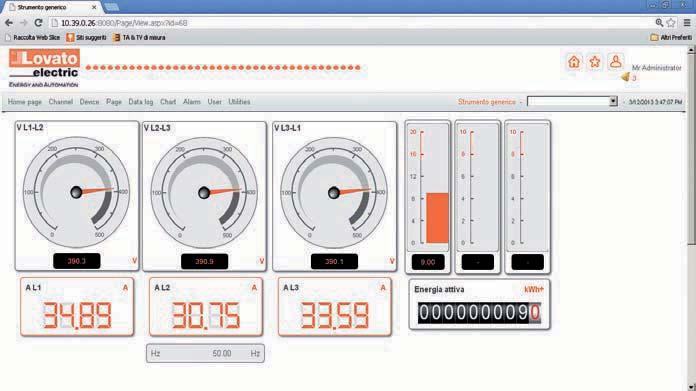

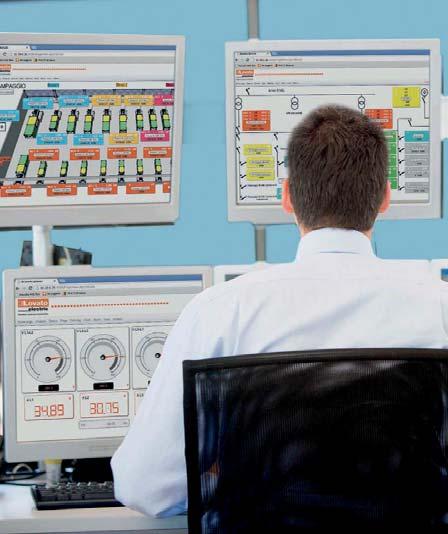

6 automatika.ai 6 4/4/14 4:40 PM A Synergy böngészőn keresztül biztosít webes felhasználói felületet. Az adatok megjelenítéséhez egyedi oldalak hozhatóak létre, amihez számos beépített kijelző elem áll rendelkezésre. A rögzített adatok automatikusan exportálhatóak. Vegyes Ethernet, RS-485 és GSM modem hálózat, Modbus-RTU és ASCII protokollokkal. A rendszer hálózat analizátorokból, multiméterekből és impulzus számláló modulokból áll. PANEL 1 Ethernet www Internet Modem GSM antenna DMG900 + EXP1015 PANEL 2 Hozzáférés a Synergy weboldalhoz DMG 300 EXM 1012 (RS485) EXM 1013 (Ethernet) RS485 Terhelés vezérlés PANEL 3 DMG 300 EXM 1012 (RS485) DMG 300 EXM 1012 (RS485) DMG 300 EXM 1012 (RS485) EXM 1001 (digital I/O) Elektromos impulzusok Mágneskapcsolók PANEL 4 DME CD Ethernet RS485 Elektromos impulzusok DME D 120 T1 DME D 120 T1 DME D 120 T1 Fogyasztók

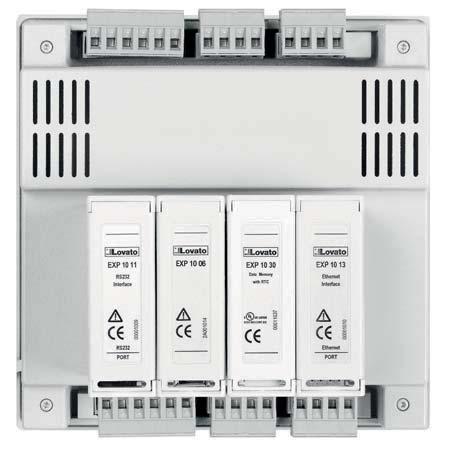

7 automatika.ai 7 4/4/14 4:40 PM Bővítő modulok Típus Funkció Max db. EXP relé kimenet 4 EXP tirisztor vezérlő kimenet 2 EXP USB 2 EXP RS EXP RS EXP Ethernet 1 EXP Profibus DP 1 EXP GSM+GPRS 1 EXP bemenet 2 EXP bemenet 2 kimenet 4 EXP relé kimenet NO/NC 4 EXP analóg bemenet 2 EXP analóg kimenet 2 EXP Kondenzátor harmonikus védelem 4 Lehetséges kimenet konfigurációk DCRG 8 Automatika fokozatok száma EXP relés kimenet Modulok száma EXP tirisztoros kimenet Modulok száma relés Kimenetek összesen Tirisztoros MASTER-SLAVE FUNKCIÓ A Master-Slave kapcsolatban lévő automatikák összes kimenetét egy Master automatika vezérli. Az adott fokozatokra jellemző hibajelzéseket a Slave automatikák is kezelhetik. Master WEB SZERVER FUNKCIÓ A EXP1013-as ehternet bővítő modul telepítésével az automatika által mért értékek weboldalon keresztül is elérhetővé válnak. KDENZÁTOR VÉDELEM Az EXP016 bővítő modul további áramjel és hőérzékelő bemenetekkel látja el az automatikát. Így védhetőek a kondenzátorok a túláram felvételtől és a túlmelegedéstől. GSM/GPRS MODEM Az EXP 1015 modul GSP/GPRS modemmel bővíti az automatikát. Így olyan telepítési helyek adatai is távolról olvashatóvá válnak, melyekhez más kommunikációs lehetőség kiépítése nem lehetséges, vagy túl költséges. 5 ÉS 1 A -ES ÁRAMVÁLTÓ FOGADÁSÁRA IS KÉPES. Ugyanaz a bement mindkét szekunderköri áram mérésére alkalmas. GRAFIKUS KIJELELZŐ HÁTTÉRVILÁGÍTÁSSAL ALKALMAS KÖZÉPFESZÜLTSÉGŰ RENDSZEREKHEZ Középfeszültségű kompenzációra is alkalmas feszültségváltón keresztüli méréssel. A feszültségváltó áttétel beállítható. ALKALMAS DINAMIKUS (TIRISZTOROS) MEDDŐ TELJESÍTMÉNY SZABÁLYOZÁSRA Az EXP es bővítő modul használatával az automatika alkalmassá válik tirisztoros fokozatok kezelésére. A beépített relés kimenetek emellett továbbra is használhatóak hagyományos fázisjavításhoz, így vegyes berendezés vezérlésére is alkalmas. Slave 1 INFRAPORT Slave 2 HÁROM ÁRAMJEL BEMENET A fázisonkénti árammérés lehetővé teszi az egyfázisú kompenzációt, vagy háromfázisú alkalmazásnál a kondenzátorok valós teljesítményének mérését mindhárom fázisban. Hullámformák, hisztogramok, jeleníthetőek meg a segítségével. A menürendszer 8 nyelven érhető el: Angol, Német, Francia, Olasz, Spanyol, Cseh, Orosz, Portugál. Előlapi infraport, melyre wi-fi-n vagy USB-n keresztül csatlakoztathat Androidos eszközt vagy PC-t. MÉRÉS SZÉLES FESZÜLTSÉGTARTOMÁNYBAN Az automatika VAC közötti feszültségszint mérésére alkalmas közvetlenül. Slave 8

8 automatika.ai 8 4/4/14 4:40 PM Kezel felület DCRL3/DCRL5 DCRG8 Grafikus LCD kijelz, 128x80 pixel, háttérvilágítással Kijelz típus Ikonos LCD kijelz háttérvilágítással Gombok 4 gomb 5 gomb LED-ek - 1 hibajelz led Bemenetek Feszültség 2f 3f + N Áram 1f 3 vagy 1f Áramváltó szekunder oldala /5 vagy /1 /5 vagy /1 4 kvadránsos m ködés Kis és középfeszültség alkalmazásokba Fokozatok Relés kimenetek 3 vagy 5 beépített, 5 vagy 7 az EXP1006-al 8 beépített, 10, 12, 14, 16 -ra b víthet Tirisztoros kimenetek - (EXP1001-el) Vegyes konfigurációk - akár 8+8 Más funkciók Beépített h mérséklet érzékel Bemenet küls h érzékel nek - EXP1004 vagy 1016-al Esemény naplózás - Master-slave funkció - Bels változók Küszöb és maximum értékek; Távolról megadható paraméterek; Felhasználói hibajelek; Fogyasztásmér k impulzusainak számlálása Cél értékek Cosfi 3 cél cosfi Generátoros üzem cosfi-je Tgfi Tokozás Méretek 96x96x65 mm 144x144x44 mm Védettség IP 54 IP54 (IP65 opció) M ködési h mérséklet C C Tárolási h mérséklet C C EXP modul kompatibilitás Kommunikációs interfészek EXP01010 USB EXP RS232 EXP1012 EXP1013 Ethernet - EXP Profibus DP - EXP GPRS/GSM modem - További fokozatok EXP relé kimenet EXP tirisztoros kimenet - Digitális be/ki EXP relé NO vagy NC EXP bemenet EXP bemenet, 2 tranzisztoros kimenet Analog be/ki EXP analóg bemenet EXP analóg kimenet EXP1016- Kondenzátorok Harmonikus védelme A 100% electricity termékek forgalmazója: KRL Kontrol Kft Érd, Bajcsy-Zsilinszky út 81. Tel Fax: krl@krl.hu
