1 Amit Szeged és Algyő ivóvízellátásáról tudni érdemes Bodor Dezső Maróti Tibor Szegedi Vízmű Zrt. 1-

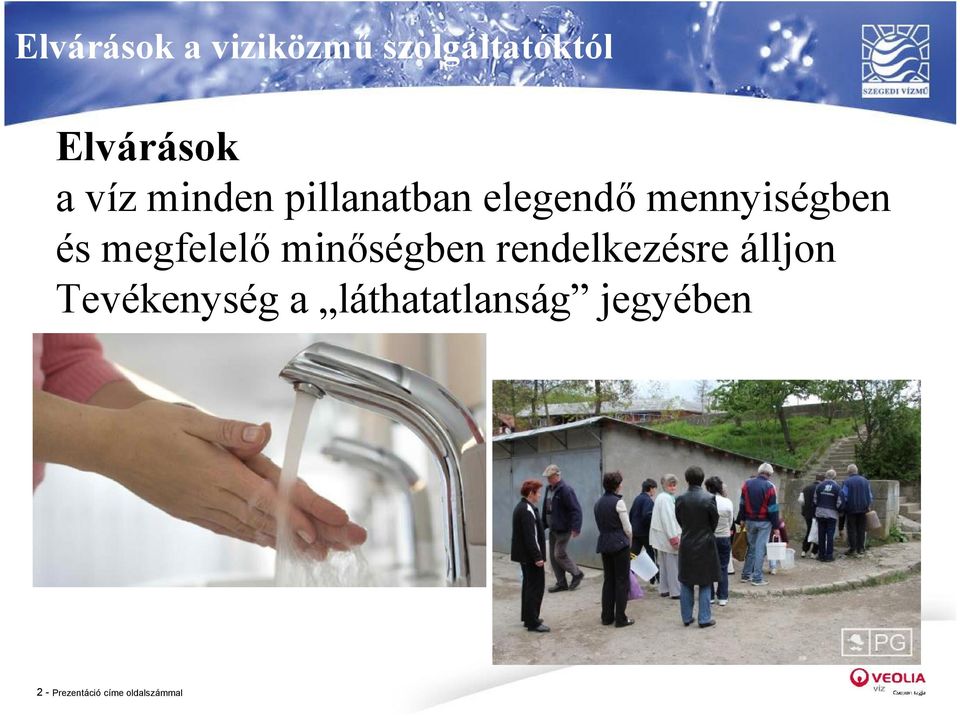

2 Elvárások a viziközmű szolgáltatóktól Elvárások a víz minden pillanatban elegendő mennyiségben és megfelelő minőségben rendelkezésre álljon Tevékenység a láthatatlanság jegyében 2 - Prezentáció címe oldalszámmal

3 Elvárások a viziközmű szolgáltatóktól Ivóvíz-szolgáltatók Magyarországon 3-

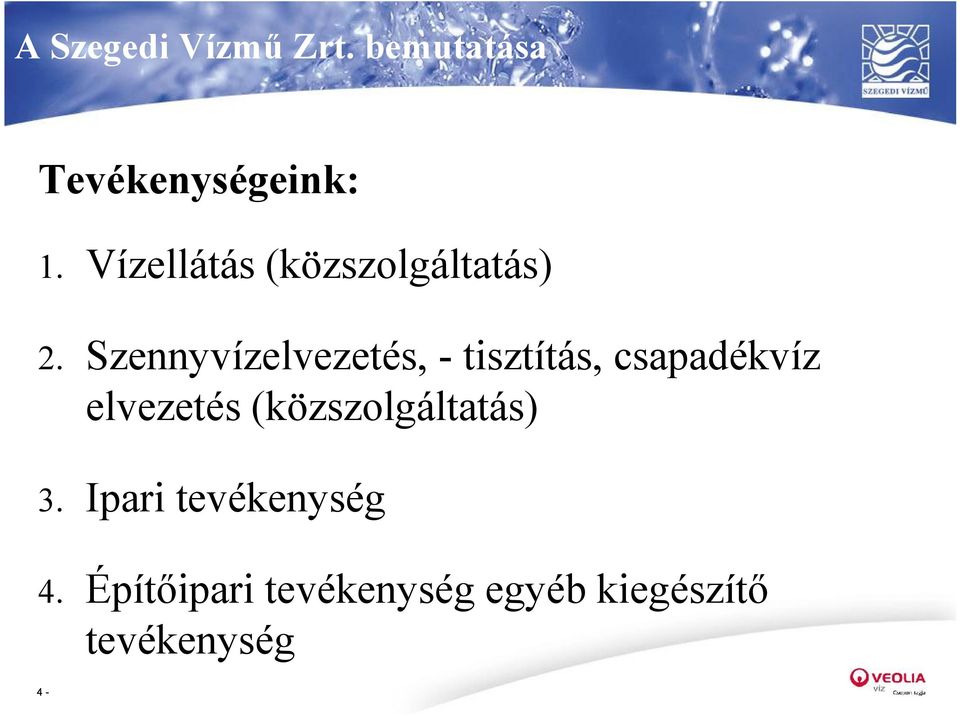

4 A Szegedi Vízmű Zrt. bemutatása Tevékenységeink: 1. Vízellátás (közszolgáltatás) 2. Szennyvízelvezetés, - tisztítás, csapadékvíz elvezetés (közszolgáltatás) 3. Ipari tevékenység 4. Építőipari tevékenység egyéb kiegészítő tevékenység 4-

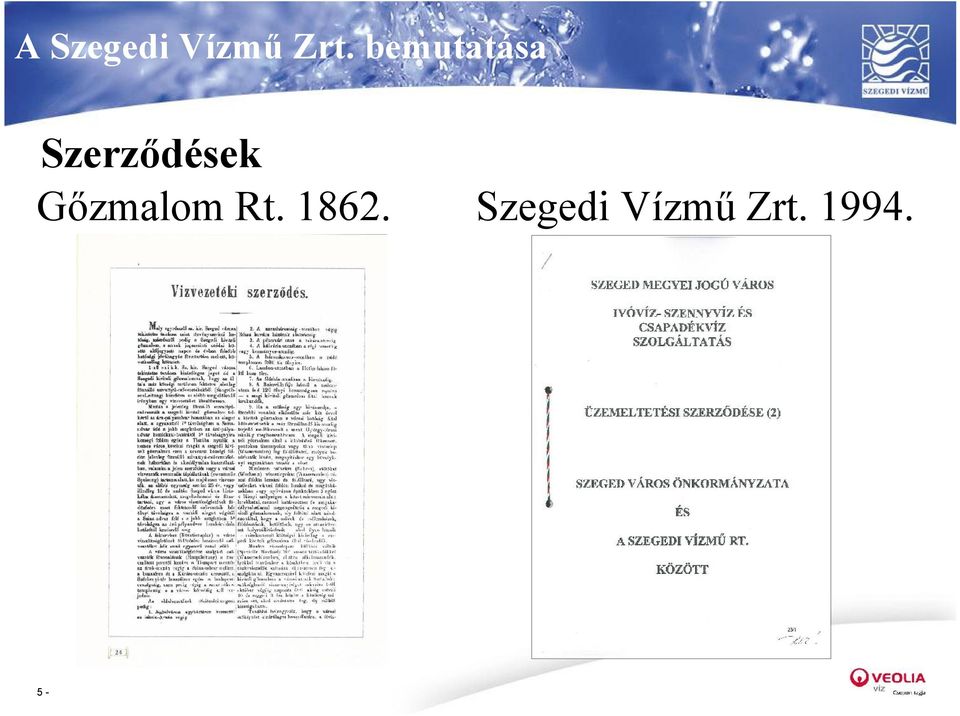

5 A Szegedi Vízmű Zrt. bemutatása Szerződések Gőzmalom Rt Szegedi Vízmű Zrt

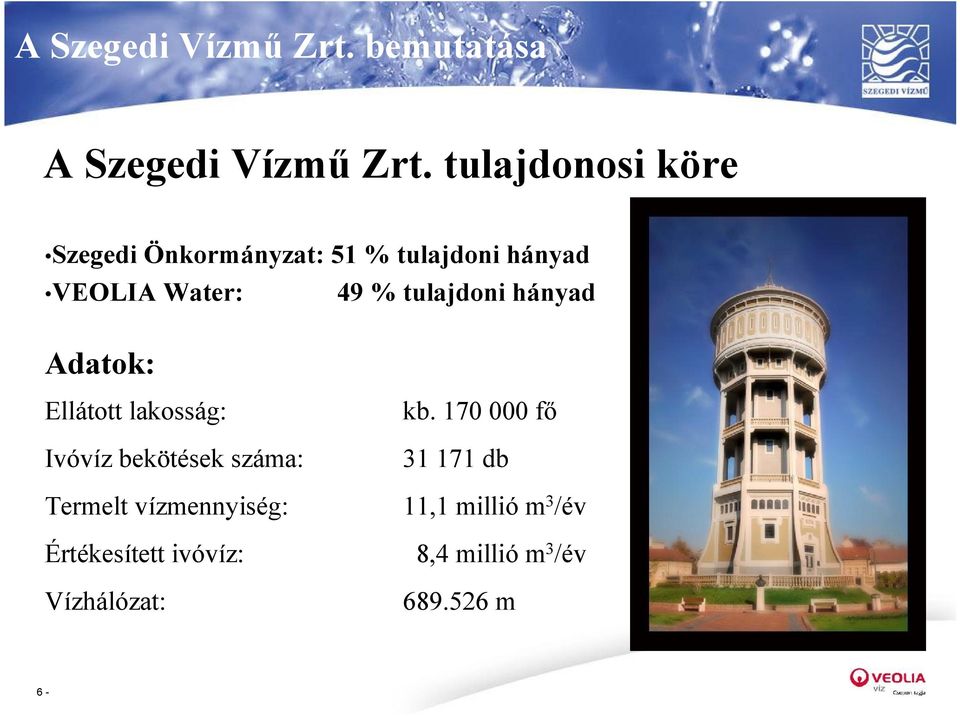

6 A Szegedi Vízmű Zrt. bemutatása A Szegedi Vízmű Zrt. tulajdonosi köre Szegedi Önkormányzat: 51 % tulajdoni hányad VEOLIA Water: 49 % tulajdoni hányad Adatok: Ellátott lakosság: kb fő Ivóvíz bekötések száma: db Termelt vízmennyiség: 11,1 millió m3/év Értékesített ivóvíz: Vízhálózat: 6-8,4 millió m3/év m

7 A Szegedi Vízmű Zrt. bemutatása Éves víztermelés: 11,1 millió m3/év = focipályán m vízoszlop, azaz 73 tízemeletes ház egymásra rakva vagy A Velencei-tó vízmennyiségének negyede 7-

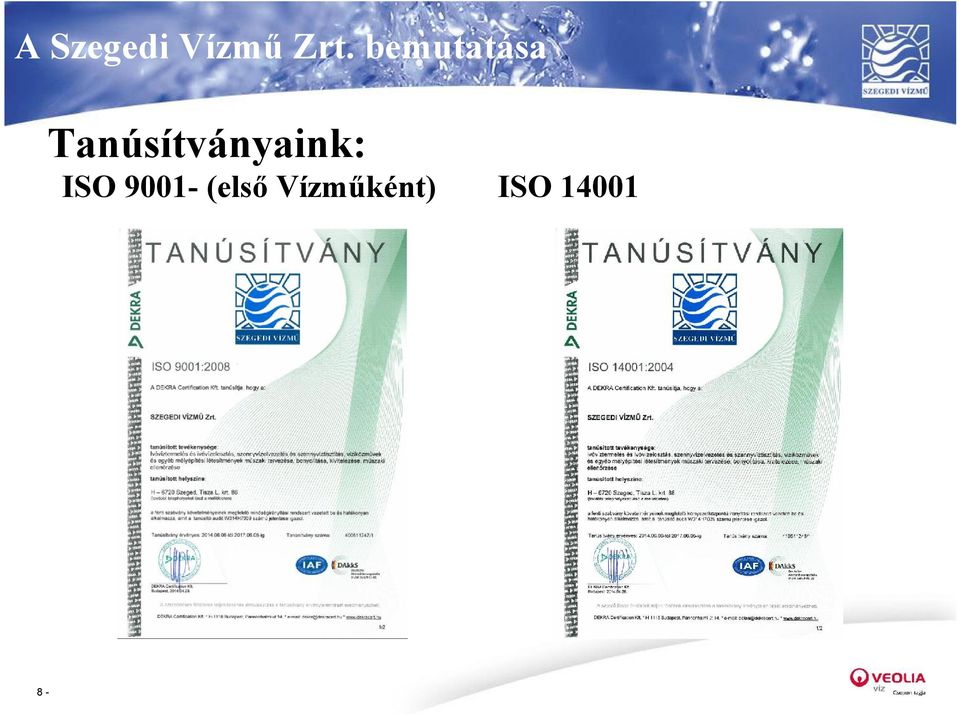

8 A Szegedi Vízmű Zrt. bemutatása Tanúsítványaink: ISO (első Vízműként) 8- ISO 14001

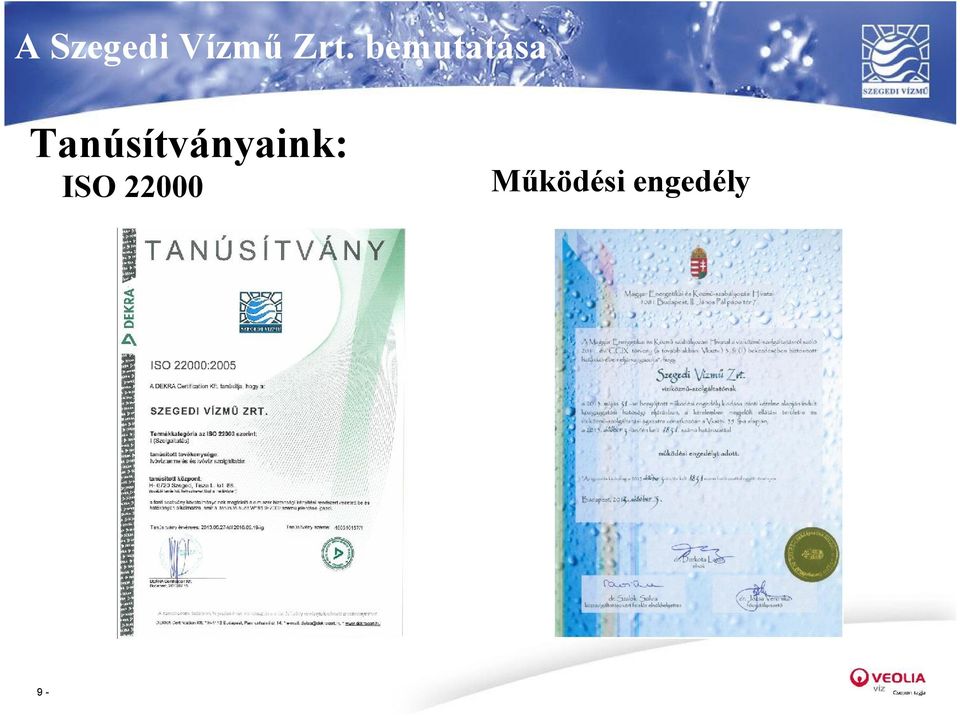

9 A Szegedi Vízmű Zrt. bemutatása Tanúsítványaink: ISO Működési engedély

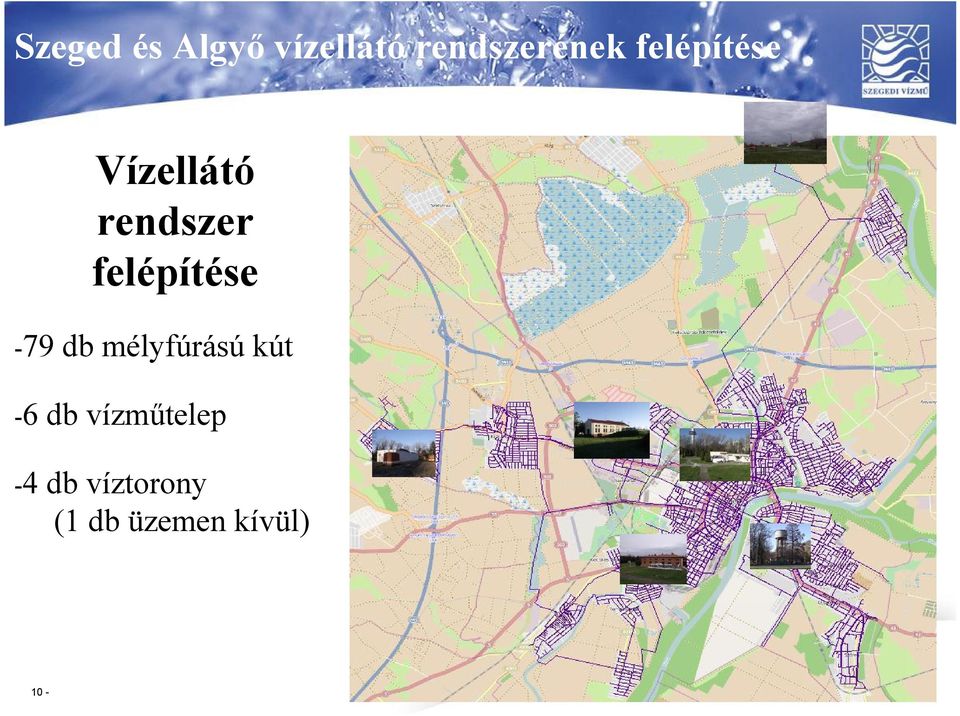

10 Szeged és Algyő vízellátó rendszerének felépítése Vízellátó rendszer felépítése -79 db mélyfúrású kút -6 db vízműtelep -4 db víztorony (1 db üzemen kívül) 10 -

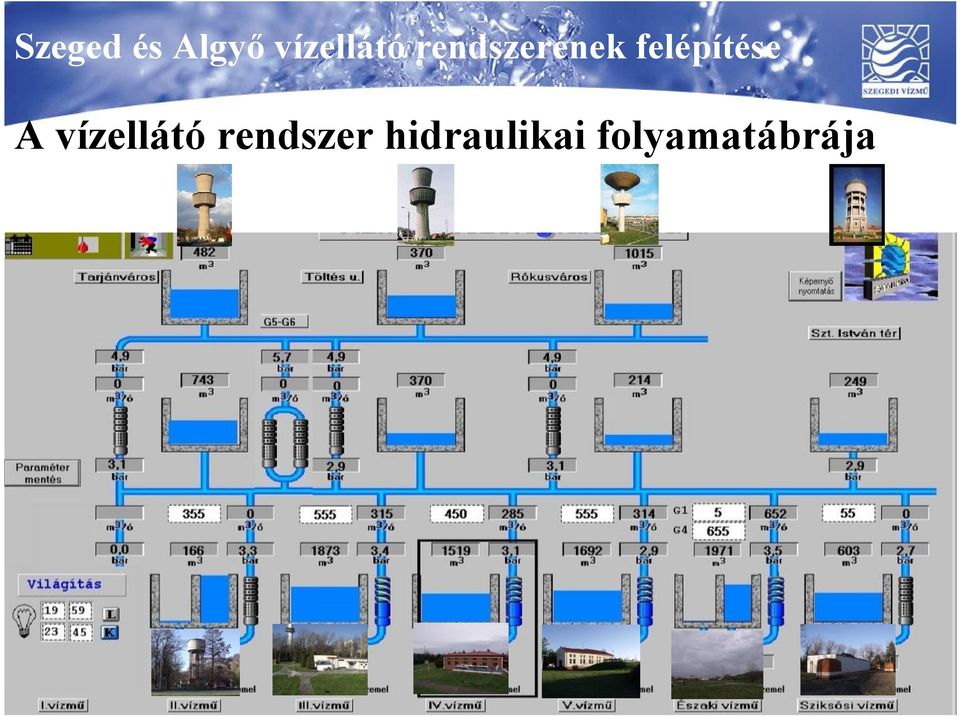

11 Szeged és Algyő vízellátó rendszerének felépítése A vízellátó rendszer hidraulikai folyamatábrája 11 - Prezentáció címe oldalszámmal

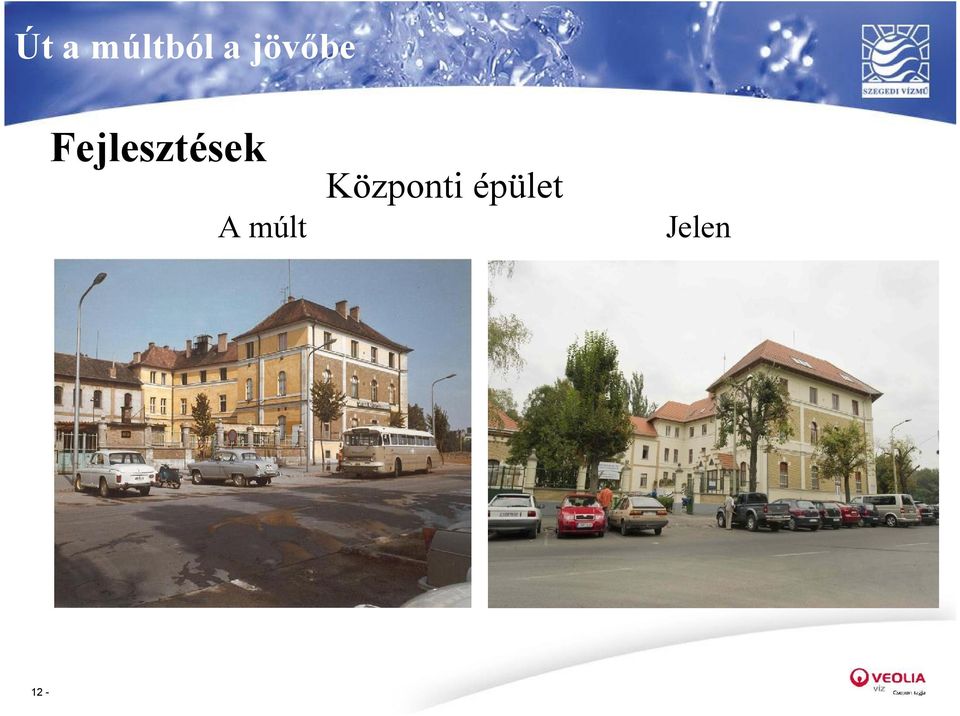

12 Út a múltból a jövőbe Fejlesztések A múlt 12 - Központi épület Jelen

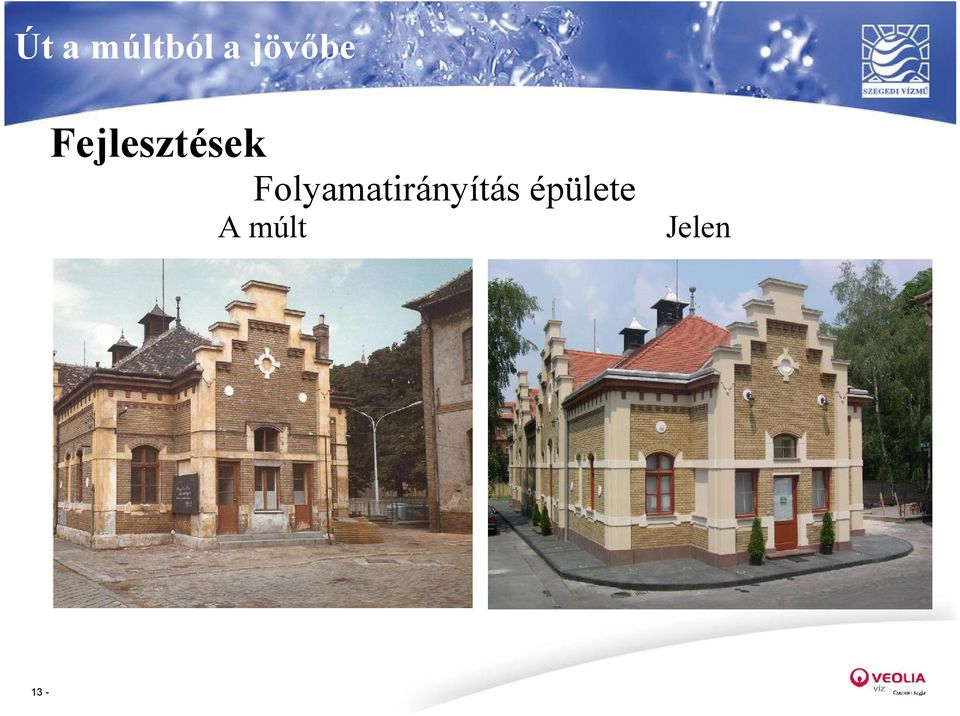

13 Út a múltból a jövőbe Fejlesztések Folyamatirányítás épülete A múlt 13 - Jelen

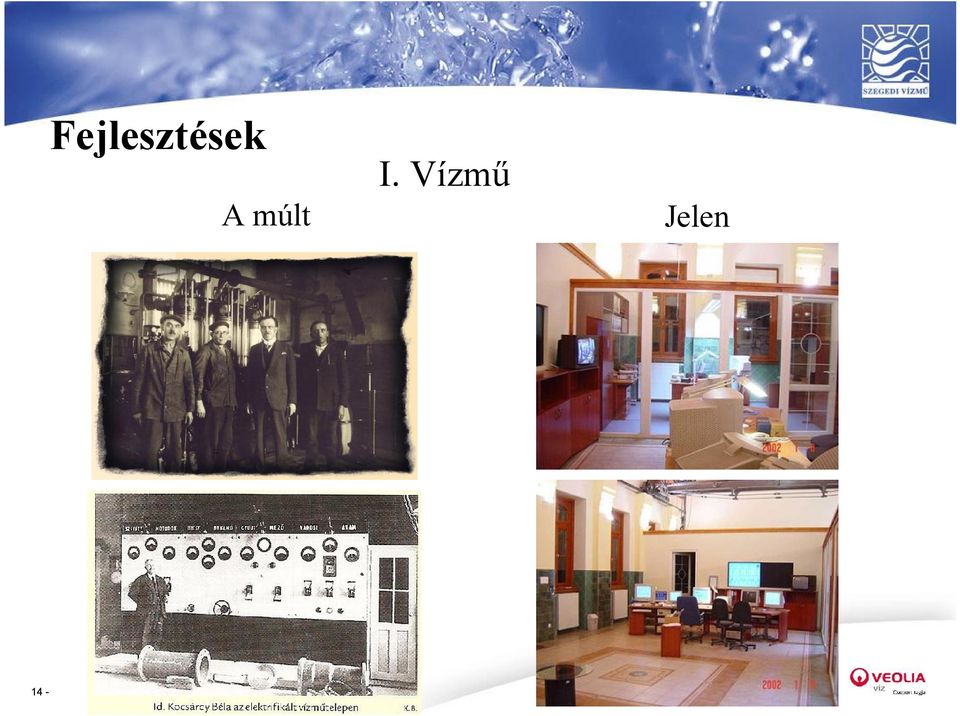

14 Fejlesztések A múlt 14 - I. Vízmű Jelen

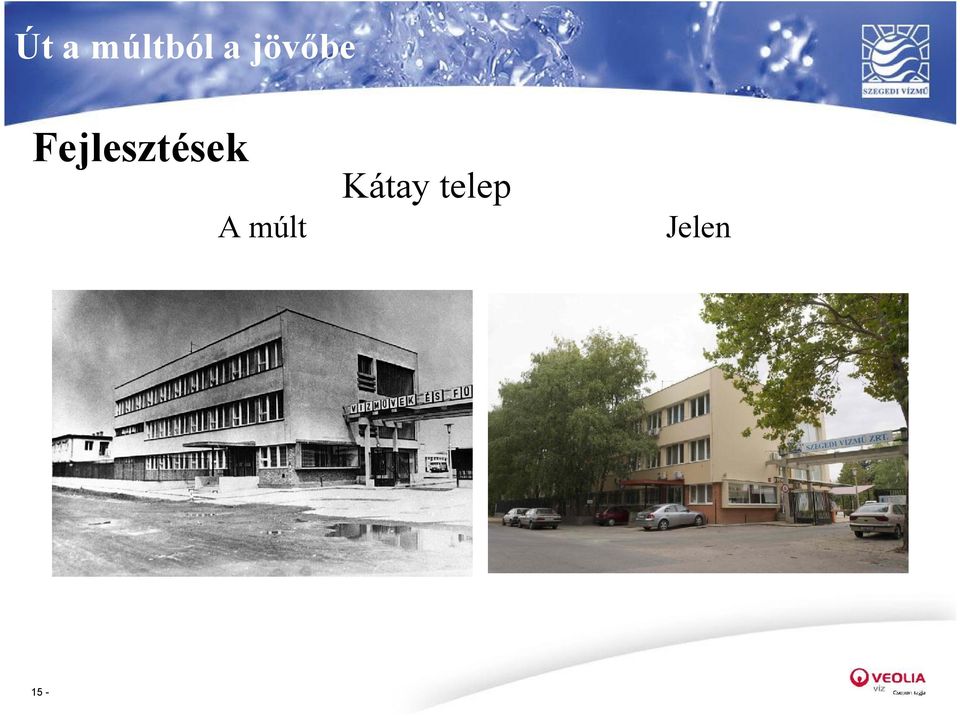

15 Út a múltból a jövőbe Fejlesztések A múlt 15 - Kátay telep Jelen

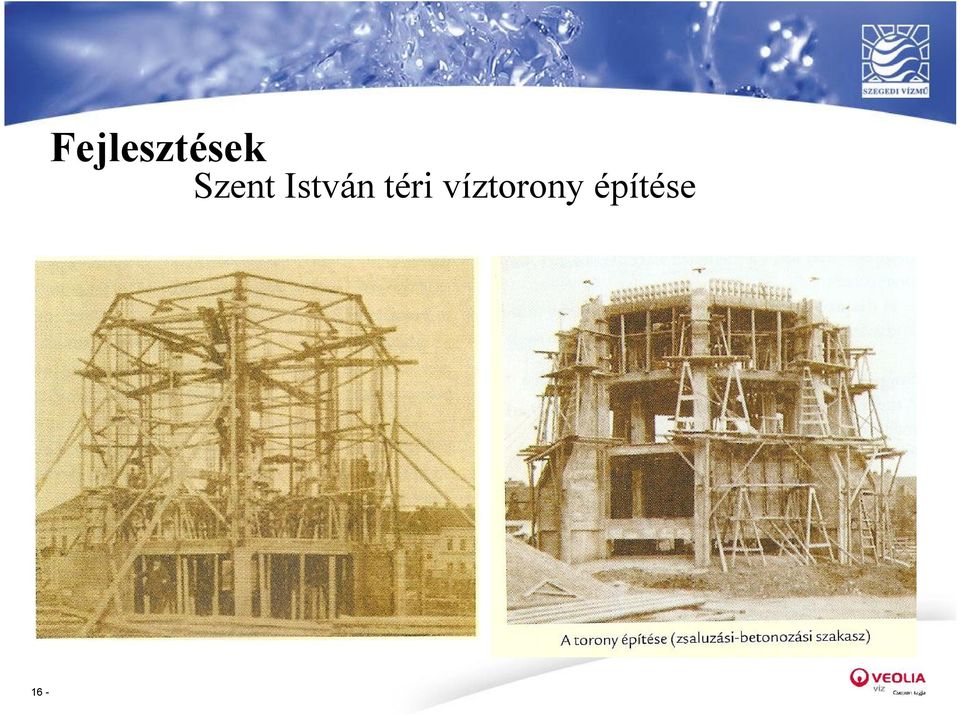

16 Fejlesztések Szent István téri víztorony építése 16 -

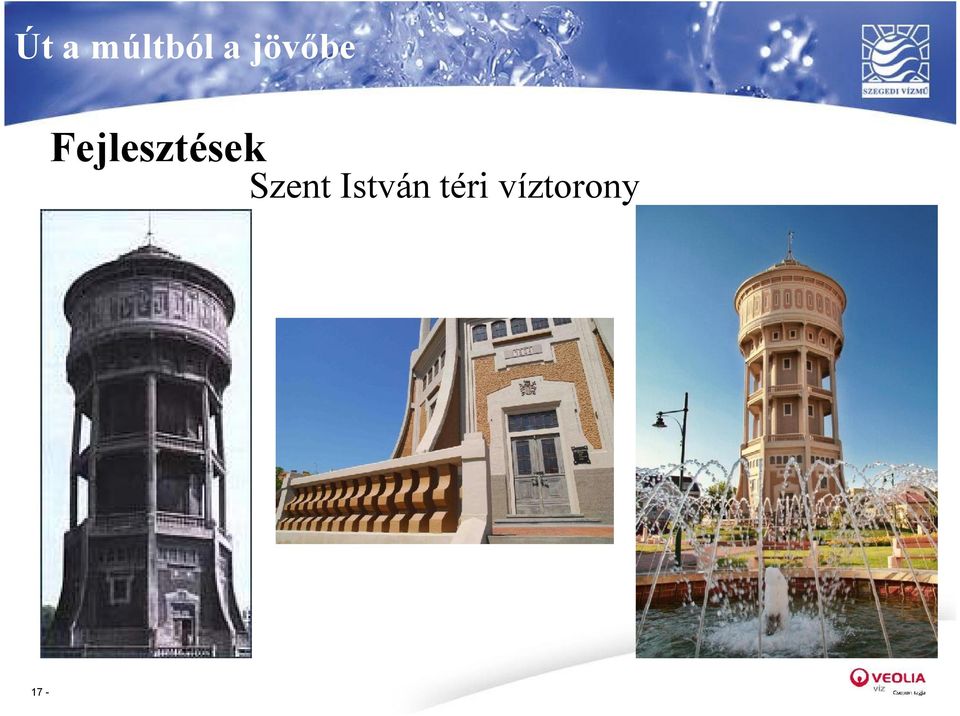

17 Út a múltból a jövőbe Fejlesztések Szent István téri víztorony 17 -

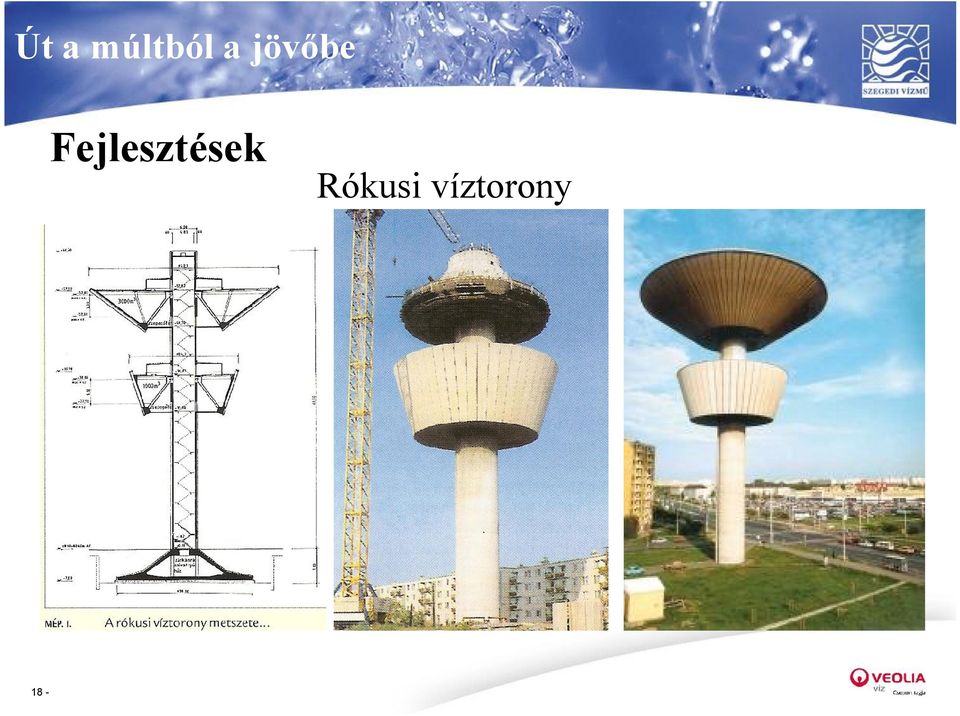

18 Út a múltból a jövőbe Fejlesztések 18 - Rókusi víztorony

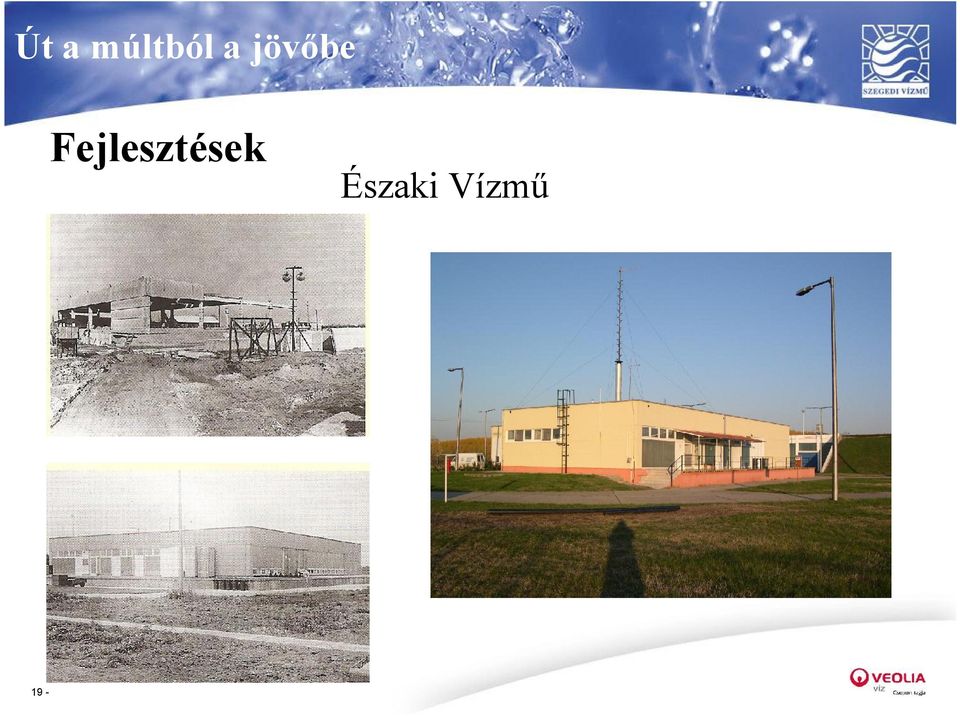

19 Út a múltból a jövőbe Fejlesztések 19 - Északi Vízmű

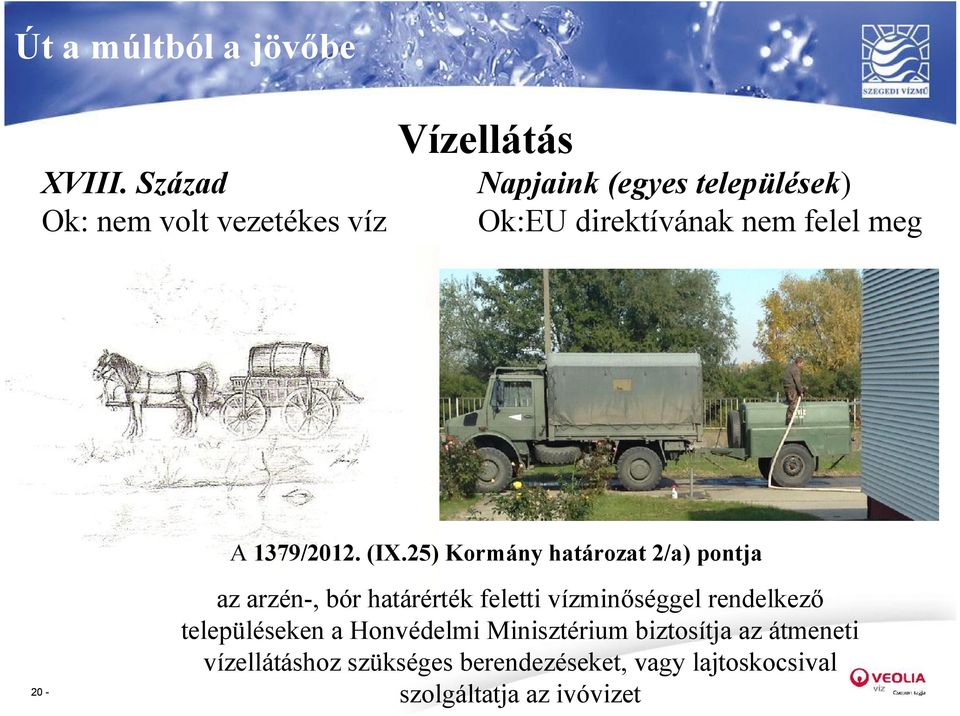

20 Út a múltból a jövőbe XVIII. Század Ok: nem volt vezetékes víz Vízellátás Napjaink (egyes települések) Ok:EU direktívának nem felel meg A 1379/2012. (IX.25) Kormány határozat 2/a) pontja 20 - az arzén-, bór határérték feletti vízminőséggel rendelkező településeken a Honvédelmi Minisztérium biztosítja az átmeneti vízellátáshoz szükséges berendezéseket, vagy lajtoskocsival szolgáltatja az ivóvizet

21 Út a múltból a jövőbe Fejlesztések 21 - Vízhálózat

22 Út a múltból a jövőbe Fejlesztések 22 - Vízhálózat

23 Út a múltból a jövőbe Fejlesztések Vízhálózat NÁ 1000-es vízvezeték építése ( ) 23 -

24 A vízellátó rendszer, mint élő szervezet 24 - Prezentáció címe oldalszámmal

25 A vízellátó rendszer, mint élő szervezet Vízhálózat Közép vagy városi nyomás (3-3,5 bar) Magas vagy túlnyomás (5-5,5 bar) 25 -

26 Vízhálózat hossza: m gerincvezeték m bekötővezeték

27 A hálózat anyag szerinti megoszlása 27 - Prezentáció címe oldalszámmal

28 28 - Prezentáció címe oldalszámmal

29 Érdekességek Meghibásodásokról: 29 -

30 Érdekességek Meghibásodásokról: Aknában lévő meghibásodás 30 - Bekötésen lévő meghibásodás

31 Érdekességek Meghibásodásokról: Gerincen lévő meghibásodás 31 - Tolózár aknában lévő meghibásodás

32 Érdekességek Meghibásodásokról A javítások során évi felhasználás: Beton: Homokos kavics: Bányahomok : Aszfalt: m³, azaz focipálya 60 cm vastag betonnal m³, 24 cm m³ 50 cm m² azaz 1 focipálya teljes aszfaltozása

33 Érdekességek Meghibásodásokról Tokos kötés Ólombeveréses tok 33 - Gumigyűrűs tok

34 Érdekességek Csoport tagja NÁ 1000-es csőtörés 1. Észlelés (1999. július 02. Péntek du.) 2. A sérült hálózat kiszakaszolása 3. Értesítés, feltárás, vizsgálat, helyreállítás - Hatósági, felügyeleti szervek értesítése m3 föld megmozgatása, deponálása - Csőtörés okainak meghatározása, kivizsgálása

35 Érdekességek A sérült cső feltárása

36 Érdekességek A sérült cső megbontása

37 Érdekességek A sérült cső eltávolítása

38 Érdekességek A meghibásodás

39 A csőrobbanás közelről

40 Érdekességek A kibontott cső

41 Érdekességek

42 Érdekességek A javítás folyamata

43 Javítás elkészült: Július 08-án

44 Érdekességek Izotópos vizsgálat A film felhelyezése a vizsgált csőre A sugárforrás behelyezése a vizsgált csőbe

45 Érdekességek Izotópos vizsgálat A filmen látszó fehér csíkok a cső hossz és gyűrű-irányú vasbetétei A fehér csíkok a cső vasbetétei, a kép közepén a fekete csík a bevágást mutatja

46 Érdekességek Éltörési vizsgálat A vizsgálatra, az élterhelésre összeállított cső A cső a felső alkotója mentén, a belső oldalon felrepedt

47 Érdekességek Éltörési vizsgálat Az eltört cső A vállrész külső törésfelülete. A törés a beton szilárdságának kimerülése miatt következett be, a betonfedés a huzalokról lepattant, de a megfelelő minőségű feszítőhuzal nem szakadt el

48 Érdekességek Nyomáspróba A cső összeszerelése a vizsgálatra Zárófedél beemelése A vizsgálatra előkészített cső

49 Érdekességek Nyomáspróba A nyomásadatok rögzítése a csőnél A felső alkotó mentén felrepedt cső, a repedésen kispriccelő víz

50 Érdekességek A meghibásodás körülményeinek vizsgálata 1. Információgyűjtés üzemnapló, gyártó, más üzemeltető 2. Meghibásodás lehetséges okainak elemzése - statikai számítás, teherbírás ellenőrzés - ÉMI vizsgálatok eredményei - vízlengések kérdése 3. Meghibásodás oka: a tok nyakrésze utáni behelyezett rossz minőségű spirálvasalat A megkívánt szilárdság 38 %-át érte el.

51 Érdekességek Közérthetően a hálózati veszteségről

52 Érdekességek Kicsi fogyasztás Nagy fogyasztás

53 Érdekességek

54 SZIVÁRGÁSVIZSGÁLAT 1.időszakos (periodikus) hálózatellenőrzés - A hálózat műszeres ellenőrzése (akusztikus,minimum-mérés) - A hálózat szerelvényeinek rendszeres karbantartása, ellenőrzése (tolózárak, tűzcsapok, közkifolyók) 2. folyamatos hálózatfigyelés - A körzetekben lévő fogyasztások figyelése (körzetek mérősítése) - Adatgyűjtés eredményeinek értékelése (középnyomású és túlnyomású hálózat fogyasztásainak szétválasztása)

55 Érdekességek Vízmennyiség mérések 1. Átfolyásmérés: - leválasztott hálózatrészben - állandóan beépített mérővel 2. Vízveszteség-elemzés - tervszerű és rendszeres vizsgálat - nyomás- és fogyasztásmérés Mérés: MÉRŐKOCSI TŰZCSAP MÉRÉSI ZÓNA

56 Érdekességek Akusztikus hibahely meghatározása 1. Akusztikus lehallgatás (zajintenzitás mérés) - talajmikrofonok (geofonok) - tapintó mikrofon (kontakt lehallgató)

57 Érdekességek 2. Akusztikus korreláció a hang terjedési sebességének ismeretében határozza meg a hiba helyét - testhang érzékelők - vízhang érzékelők

58 Érdekességek Rekonstrukció és fejlesztés jelentősége A meglévő, elavult elemek pótlása - csövek, főleg azbesztcement és fém csövek - hálózati veszteség csökkentése - a szivárgásból eredő másodlagos károk minimalizálása EU direktíváknak való megfelelés - a vízmű telepeken ammónia és vas eltávolítása - a vízhálózat egyes elemeinek cseréje - új vezetékszakaszok építése - a teljes hálózat mechanikai tisztítása A vízellátó rendszer bruttó bekerülése: 8,73 milliárd Ft A vízellátó rendszer jelenlegi értéke: 5,62 milliárd Ft A 410 km azbesztcement cső cseréje: 16,00 milliárd Ft 58 -

59 Érdekességek Hibák elemzése Hibasűrűség elemzés 59 - Hibasűrűség bekötések

60 Érdekességek MSZ 7487/2-80 Közmű és egyéb vezetékek elrendezése közterületen A 80/2005. (X.11.) GKM rend. IV. Fejezet védőtávolság, védőzóna és biztonsági övezet bekezdése értelmében a földbe fektetett gázelosztó vezeték védőtávolsága más csővezetékektől és kábelektől az alkotójától számítva legalább a következő legyen: lakott területen belül: párhuzamosan 0,4 m keresztezés 0,2 m 60 -

61 Érdekességek Helyszínrajz Gáztilalmi zóna 203/1998. (XII.19.) Korm. rendelet 19/B. (6) Gépi földmunkát a keresztezett létesítmény feltárásához szükséges szilárd burkolatú út felbontása kivételével, a létesítmény szélső alkotóitól számított 1-1 méteres övezeten belül végezni nem lehet. 61 -

62 Érdekességek Mechanikai tisztítás Szivacslövedékes mechanikai tisztítás

63 Érdekességek Mechanikai tisztítás Szivacslövedékes mechanikai tisztítás 63 -

64 Érdekességek Mechanikai tisztítás Idegen anyagok a hálózatban Műanyag kupak 64 - Kavics és fadarab

65 Érdekességek Ellenőrzés folyamata - hálózat megbontása, szerelvények szerelése - bakteriológiai kenetminta Vizes tisztítatlan csőfelület

66 Érdekességek - a csőből egy darab kivágása és szemrevételezése - újszerű állapot - bakteriológiai kenetminta A tisztított csőszakasz felülete

67 Érdekességek A meglepetés - Tisztítatlan száraz cső - A cső belső falán látható a sárgára színeződött por alakú, könnyen leváló vas Tisztítatlan száraz felület Ujjlenyomatok

68 Érdekességek Jégkásás tisztítás A jégkása előállítása speciális technológiát igényel. Rendkívül sokféle, különböző hőmérsékletű és formájú jégkása állítható elő, így a tisztítási munka teljesen az igényekre szabható.

69 Érdekességek 69 -

70 Érdekességek Ásványvíz- és víztisztító gyártók hatása a szolgáltatókra Az ásványvízgyártók száma: Hatalmas (néha a vezetékes víz számára negatív) reklám a termékek értékesítése érdekében Luis Figo 70 -

71 Érdekességek Büdös a víz Szegeden Kiadvány: Forrás: Dátum: Axelero Internet - Origo hírek Origo 19. november 2004 (16:47) A szegedi víz szaga miatt a vízművekhez fordult egy szegedi orvos. A bőrgyógyász állítja: a csapvíz szennyezett. Az ÁNTSZ és a Szegedi Vízmű viszont nem talált szennyező anyagot a Csongrád megyei vízben. Az ÁNTSZ szerint a csapvíz valóban büdös, ez azonban csak kellemetlen, nem veszélyes. "Büdös a csapvíz Szegeden, olyan mintha a WC-ből engednék" - jelentette ki az [origo]-nak Dr. Kohán József szegedi bőrgyógyász, aki a bűz miatt a Szegedi Vízmű Rt-hez fordult. A vízmű munkatársai pénteken vízmintát vettek az orvos lakásán. A kémiai vizsgálat eredménye négy nap múlva várható. Az orvos szerint a szag oka kémiai vagy baktériumos szennyeződés lehet. A gyanakvó bőrgyógyász szerint ezt bizonyítja, hogy a házilag felszerelt vízszűrőjén rendszeresen sűrű zöld lé akad fenn. Kohán állítja: Szeged lakótelepein gyakoriak a bőrbetegségek, itt ugyanis a melegvizet termálvízből nyerik, aminek pedig rossz a minősége és a szaga. "A büdös víz évek óta probléma Szegeden, a víz azonban az emberi egészségre semmiféle veszélyt nem jelent" - közölte az [origo]-val az ÁNTSZ Csongrád megyei igazgatója. Kovács Ferenc elmondta: a szag oka a víz ásványi és gáztartalma, ami az alföldi vizek jellemzője, ezt azonban a vízszolgáltatónak egyelőre nem sikerült kiküszöbölnie. Az ÁNTSZ ellenőrzése veszélyre vagy járványra utaló nyomot eddig nem talált" - mondta Kovács. Maróti Tibor, a Szegedi Vízmű Rt. víz és csatornahálózati üzemvezetője elmondta: a szagból semmilyen következtetést nem vonható le, a bőrgyógyász lakásán vett mintát azonban megvizsgálják. Maróti szerint a lakossági panaszok az esetek többségében megalapozatlanok. Ráadásul a vízművek az ÁNTSZ-szel együtt rendszeren vizsgálja és ellenőzi a víz minőségét a város 28 pontján. 71 -

72 Érdekességek Szűrőben szaporodik a csíra Megvizsgálták az alsóvárosi ''büdös vizet'' Szeged Ny. P. Alaptalannak bizonyult a gyanú, amely szerint a szegedi Alsóvároson baj lenne az ivóvízzel. A minták elemzése egyetlen esetben sem mutatott határértéken túli eredményt, a víz íze, szaga és színe is átlagos. A tisztítóberendezés szűrője viszont valóban gyűjti és szaporítja a baktériumokat. Óvatosságból víztisztítót szerelt föl lakásába egy alsóvárosi bőrgyógyász, aki szerint a csapvíz kellemetlen szagú. A szakorvos betegei közül néhányan bőrkiütéses tünetekkel jelentkeznek, amelyet persze más anyagok (például tusfürdők) is okozhatnak. A bőrgyógyász azonban úgy gondolta, jobb megelőzni egy esetleges fertőzést. Egy pohár eredeti alsóvárosi víz Fotó: Schmidt Andrea Az esetről írt cikkünk fölkeltette az országos sajtó érdeklődését is, de hamar kiderült, az aggodalom alaptalan, a vízminták elemzése egyetlen esetben sem mutatott ki akár a legcsekélyebb mértékben veszélyesnek látszó értéket. Bodor Dezső, a Szegedi Vízmű Rt. műszaki igazgatója tételesen sorolta az ellenőrzés eredményeit. A bőrgyógyász lakásán, a szomszédban és a hálózatból vett mintákban is megvizsgálták a bakteriológiai, fizikai és kémiai összetevőket, s a kapott értékek minden esetben megfeleltek a kormányrendelet előírásainak. A szűrő jelentősen csökkentette többek között a víz ammónium-, mangán-, vas- és (a szervezet számára egyébként igen fontos) ásványisó-tartalmát, így csaknem ioncserélt víz folyt ki a tisztítóból. Klórral fertőtlenítenek Meglepő eredményt hozott viszont a csíravizsgálat: a hálózati csapvízben nem találtak baktériumot, a tisztított vízben viszont a határértékhez közelítő A méter mélyről fölhozott, csíraszámot mutattak ki. Ennek oka a műszaki igazgató szerint éppen a Celsius-fokos víz melegebb szűrő, amely ha nem cserélik kellő sűrűséggel a betétet összegyűjti az az átlagosnál (másutt 18 Celsius-fok apró élőlényeket. körül van), ezért, a baktériumok szaporodásának megelőzése Az alsóvárosi mintavételnél a víz ízét, színét és szagát átlagosnak találták. A céljából, klórral fertőtlenítik. A gyógyfürdőkre emlékeztető illatot csak ott érezhetünk, ahol a meleg vizes beavatkozás nem káros az csapból termálvíz folyik. A vizsgált lakásban azonban vízmelegítőt egészségre. használnak, így az alkalmanként érezhető illat föltehetőleg a tisztító miatt keletkezik. A vízmű laboratóriumának eredményeiben senkinek sincs oka kételkedni szögezte le kérdésünkre Bodor Dezső erre többek között a labort szigorúan és rendszeresen ellenőrző nemzeti akreditációs testület működése a garancia. Az ivóvizet az Állami Tisztiorvosi és Népegészségügyi Szolgálat (ÁNTSZ) is rendszeresen vizsgálja. A vízmű rendszeresen öblíti és tisztítja a vezetékrendszert. Előfordult ugyan, hogy a mért értékek nem feleltek meg maradéktalanul a szabályoknak, de minden esetben kiderült, hogy a mintavételnél történt baj: vagy a csap, vagy az edény volt szennyezett. Bodor Dezső megerősítette: A szegedi víz jó minőségű, és tiszta." 72 -

73 Érdekességek A vízdíj Szegeden: 492,- Ft/m3 Ásványvíz: 4 fő/év ,- Ft Ebből évente 292 m3 víz vásárolható 36 évi vízszükséglet 73 -

74 Érdekességek Kutatások, fejlesztések - Hőszivattyúk Vízműtelepek 74 -

75 Szakmai fejlődés Szakmai rendezvények Ügyfélszolgálati verseny I. helyezés 75 -

76 Szakmai fejlődés Szakmai rendezvények Szerelőverseny legjobb gyakorlati eredményt elérő csapat 76 -

77 Érdekességek Szakmai rendezvények 77 -

78 Társadalmi szerepvállalás Társadalmi szerepvállalás - Társaság elkötelezettsége - Jövőépítés - Fenntartható fejlődés - Szponzoráció - A városi szolgáltató - aktív szerepvállalás 78 -

79 Társadalmi szerepvállalás - Iskolákkal kapcsolat 79 -

80 Társadalmi szerepvállalás - Víz Világnapi rendezvények 80 -

81 Társadalmi szerepvállalás - Sporttámogatások - Vízilabda 81 -

82 Társadalmi szerepvállalás - Szegedi Vizisport Egyesület 82 -

83 Társadalmi szerepvállalás - Jégkorong 83 -

84 - Guinness rekordkísérlet csapvíz népszerűsítése 84 -

85 Társadalmi szerepvállalás - Szegedi Vadasparkkal együttműködés 85 -

86 Társadalmi szerepvállalás - Hőségriadó 86 -

87 Szolgálat jutalma 87 - Prezentáció címe oldalszámmal

88 Szolgálat jutalma 88 - Prezentáció címe oldalszámmal

89 A láthatatlan szolgálat A szolgálat jutalma 89 -

90 Szolgálat jutalma A szolgálat jutalma 90 -

91 Csövezés 91 -

92 Szolgálat jutalma A víztorony ünnepélyes átadása 92 -

93 93 -

94 Szolgálat jutalma 94 -

95 Szolgálat jutalma Köszönjük a megtisztelő figyelmüket! 95 -
