1 Változások műszaki követelményekben (2008. március) Szabados László tű. szds. 1

2 9/2008. (II.22.) ÖTM r. OTSZ 1. rész TŰZOLTÓ TECHNIKAI ESZKÖZÖK, FELSZERELÉSEK III. FEJEZET A TŰZOLTÓ-VÍZFORRÁSOK ÉS TARTOZÉKAIK FELÜLVIZSGÁLATA, KARBANTARTÁSA 2

3 A tűzoltó-vízforrások és tartozékaik felülvizsgálata, karbantartása 2. (ÁLTALÁNOS FELADATOK) 2.1. A tűzoltó vízforrások ellenőrzése, karbantartása és felülvizsgálata során minden esetben meg kell vizsgálni, vagy el kell végezni: a) a tűzoltó-vízforrások jelzőtábláinak meglétét, adatainak helyességét és épségét, b) az előírt feliratok, jelzések meglétét, olvashatóságát, c) értelemszerűen a vízkivételi helyeknek az év minden szakában tűzoltógépjárművel történő megközelíthetőségét, a szerelvények hozzáférhetőségét, a szerelvények és a tartozékok rendeltetésszerű használhatóságát 3

tűzoltó-vízforrások jelzőtábláinak meglétét, adatainak helyességét és épségét, b) az előírt feliratok, jelzések meglétét, olvashatóságát, c)

4 A tűzoltó-vízforrások és tartozékaik felülvizsgálata, karbantartása Vízforrások: Beépített tűzoltó berendezések: tömlődob alaktartó tömlővel; falitűzcsap-szekrények szekrények lapos tömlővel Fali tűzcsap és szekrény száraz felszálló vezetékkel (továbbiakban: száraz tüzivíz-vezeték vezeték rendszer) Föld alatti és föld feletti tűzcsapok Szerelvényszekrények tűzcsapokhoz Medencék, tartályok (továbbiakban: víztárolók) és egyéb vízforrások 4

szekrény száraz felszálló vezetékkel (továbbiakban: száraz tüzivíz-vezeték vezeték rendszer) Föld alatti és

5 A tűzoltó-vízforrások és tartozékaik felülvizsgálata, karbantartása Fél évente Évente Öt évenként falitűzcsap-szekrények szekrények ellenőrzés, karbantartás felülvizsgálat nyomáspróba száraz tüzivíz-vezeték vezeték rendszer ellenőrzés, karbantartás, felülvizsgálat nyomáspróba tűzcsapok ellenőrzés, karbantartás felülvizsgálat szerelvényszekrények ellenőrzés ellenőrzés, karbantartás felülvizsgálat, nyomáspróba víztárolók ellenőrzés, karbantartás felülvizsgálat, nyomáspróba 5

rendszer ellenőrzés, karbantartás, felülvizsgálat nyomáspróba tűzcsapok ellenőrzés, karbantartás felülvizsgálat

6 3.1. Falitűzcsap-szekrények szekrények Fél évente ellenőrzés, karbantartás: : gyártó előírási szerint, a 2. pontban meghatározott általános feladatokon felül: a) falitűzcsap-szekrények szekrények akadálytalan megközelíthetősége, b) ajtók, kiforgatható tartók értelemszerű és megfelelő működtethetősége, c) szerelvények épsége, működtethetősége, d) tartozékok megléte, lapos tömlő áthajtogatása Évente felülvizsgálat: : ha a vonatkozó MSZ EN szabvány előírásai szerint végzik el és dokumentálják, úgy azt megfelelőnek kell tekinteni. A szabványtól eltérő felülvizsgálati eljárás egyenértékűségét az OKF állapítja meg. 6

értelemszerű és megfelelő működtethetősége, c) szerelvények épsége, működtethetősége, d) tartozékok megléte, lapos tömlő áthajtogatása Évente

7 3.1. Falitűzcsap-szekrények szekrények Öt évenként nyomáspróba: a) ha az alaktartó tömlők és lapos tömlők (MSZ EN 14540) nyomáspróbáját az MSZ EN szabvány előírásai szerint végzik el és dokumentálják, úgy azt megfelelőnek kell tekinteni; a szabványtól eltérő felülvizsgálati eljárás egyenértékűségének megállapítására az OKF jogosult; nyomáspróba az 1. rész VI. fejezetének 14. függeléke szerint, b) nem az MSZ EN szabványnak megfelelő szivárgásmentes lapos tömlőnél nyomáspróba az 1. melléklet VI. fejezetének 10. pontja szerint, c) az alaktartó és lapos tömlőkön a nyomáspróba jelölése az 1. melléklet VI. fejezetének 10. pontja szerint. 7

az OKF jogosult; nyomáspróba az 1. rész VI. fejezetének 14.

8 3.2. Száraz tüzivíz-vezeték vezeték rendszer Fél évente ellenőrzés: a) betáplálási pont tűzoltógépjárművel történő akadálytalan megközelíthetősége, b) betáplálási ponton 2 db B jelű csonkkapocs megléte, c) szekrények akadálytalan megközelíthetősége, d) ajtók értelemszerű és megfelelő működése, e) szerelvények épsége, működtethetősége, f) a szekrényben a tűzcsap és a rászerelt C jelű csonkkapocs és é az azt lezáró kupakkapocs megléte, g) szekrény nélküli kiépítés esetén szabad megközelíthetőség; elzáró szerelvények, csonkkapcsok és kupakkapcsok megléte, h) csővezeték légteleníthetősége. Öt évenként nyomáspróba (15 bar, minimális csöpögés megengedett) 8

működtethetősége, f) a szekrényben a tűzcsap és a rászerelt C jelű csonkkapocs és é az azt lezáró kupakkapocs megléte, g) szekrény nélküli kiépítés esetén szabad

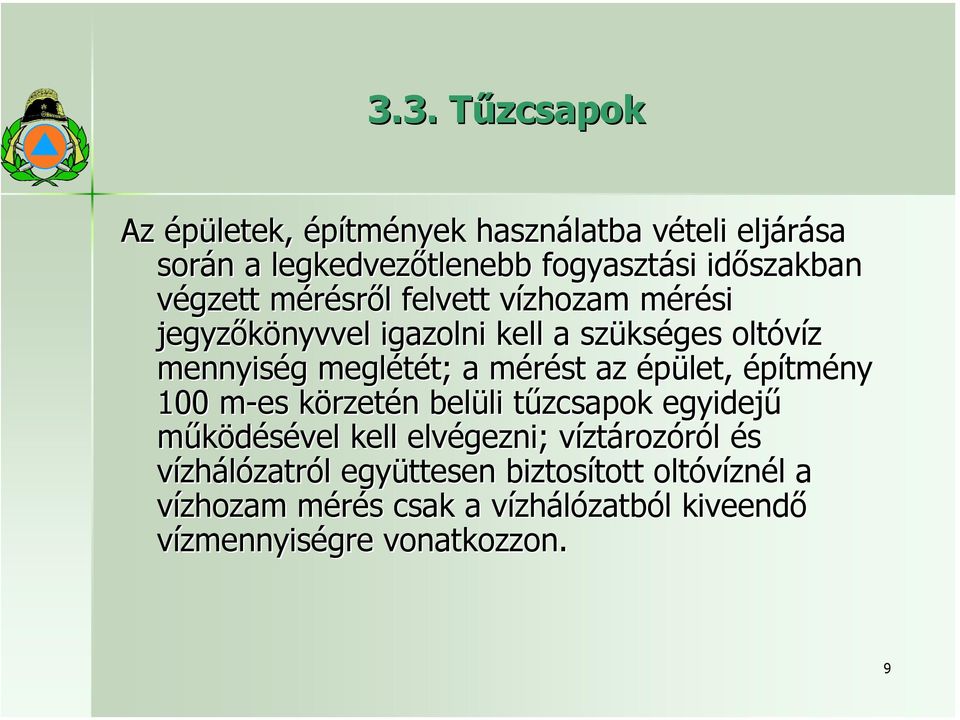

9 3.3. Tűzcsapok Az épületek, építmények használatba vételi eljárása során a legkedvezőtlenebb fogyasztási időszakban végzett mérésről felvett vízhozam mérési jegyzőkönyvvel igazolni kell a szükséges oltóvíz mennyiség meglétét; a mérést az épület, építmény 100 m-es m körzetén belüli tűzcsapok egyidejű működésével kell elvégezni; víztározóról és vízhálózatról együttesen biztosított oltóvíznél a vízhozam mérés csak a vízhálózatból kiveendő vízmennyiségre vonatkozzon. 9

mérést az épület, építmény 100 m-es m körzetén belüli tűzcsapok egyidejű működésével kell elvégezni; víztározóról és

10 Föld feletti tűzcsapok Fél évente ellenőrzés, karbantartás a gyártó előírásai és a 2. pontban meghatározott általános feladatok alapján, Évente felülvizsgálat: csonkkapcsok állapota, rögzítettsége, tömítések épsége, állapota; kupakkapcsok állapota, szerelhetősége, tömítéssel ellátott kupakkapocsnál a tömítés épsége, állapota, az elveszés elleni biztosítás megléte; biztonsági ház(ak ak) ) állapota, nyithatósága, zárhatósága; kupakkapcsok levétele után a tűzcsap szelep működtetésével a tűzcsap üzemképessége; tűzcsapban mérhető statikus nyomás; mindkét csonkon egyidejűleg mérve a tűzcsap vízszállítása; víztelenítő rendszer működése. 10

állapota, szerelhetősége, tömítéssel ellátott kupakkapocsnál a tömítés épsége, állapota, az elveszés elleni biztosítás megléte; biztonsági ház(ak ak) ) állapota,

11 Föld alatti tűzcsapok Fél évente ellenőrizés és karbantartás,, gyártó előírásai szerint, az általános feladatokon felül: tűzcsap környezetének tisztítása; tűzcsap szekrényének megfelelő nyithatósága; tűzcsap szekrényének kitisztítása; fejszerelvényt védő fedél vagy menetes zárósapka állapota, földalatti tűzcsapkulccsal történő nyithatósága; ház, és szelep szivárgásának ellenőrzése; víztelenítő rendszer ellenőrzése; csatlakozó menet zsírzása. 11

szekrényének kitisztítása; fejszerelvényt védő fedél vagy menetes zárósapka állapota, földalatti tűzcsapkulccsal

12 Föld alatti tűzcsapok Évente felülvizsgálat: csatlakozófej állapota, idomszerrel a menet épsége, tömítő felület állapota; üzempróbával tűzcsap megfelelő működése; tűzcsapban mérhető statikus nyomás; tűzcsap vízszállítása; víztelenítő rendszer működése. 12

üzempróbával tűzcsap megfelelő működése; tűzcsapban mérhető

13 Föld alatti tűzcsapok Vízszállítás mérése ugrómagassággal Ugrómagasság (méter) Kivehető vízmennyiség (liter/perc) Ugrómagasság (méter) Kivehető Vízmennyiség (liter/perc) 0,01-0, , ,11-0, ,51-0, , ,91-1, ,01-1,

Vízmennyiség (liter/perc) 0,01-0,1 150-400 1,5 1600 0,11-0,2 450-600 2 1900

14 3.4. Szerelvényszekrények tűzcsapokhoz Fél évente ellenőrzés (szekrény állapota, tartozékok sérülésmentesek-e, e, lapos tömlőt áthajtogatni ) Évente ellenőrizés és karbantartás (szerelvények állapota; tűzcsapkulcson, egyetemes kapocskulcsokon gyakorlati próba; az állványcső megfelelő működtethetősége vagy az áttétkapocs állapota; a sugárcső megfelelőssége, működtethetősége ) Öt évenként felülvizsgálat és nyomáspróba (tömlő: előző szabályok szerint; állványcső: menetet idomszerrel ellenőrizni, tömítettségi próba 10 bar túlnyomású vizzel,, 2 perc alatt szivárgás nem lehet) 14

működtethetősége vagy az áttétkapocs állapota; a sugárcső megfelelőssége, működtethetősége ) Öt évenként felülvizsgálat és nyomáspróba (tömlő:

15 3.5. Víztárolók Fél évente ellenőrzés (vízszint, vízmennyiség vizsgálata szerelvények állapota, szükség esetén algátlanítás, iszaptalanítás,, takarítás, szivárgás megszűntetés ) Őt évenként felülvizsgálat,, egyes elemek nyomáspróbája (leürítés, tisztítás; fémszerkezetek festése; szívóvezeték nyomáspróbája: 15 bar, 5perc alatt szivárgás nem lehet) 15

megszűntetés ) Őt évenként felülvizsgálat,, egyes elemek nyomáspróbája (leürítés,

16 9/2008. (II.22.) ÖTM r. OTSZ 1. rész TŰZOLTÓ TECHNIKAI ESZKÖZÖK, FELSZERELÉSEK IV.-XVIII FEJEZET 16

17 Tűzoltó szakfelszerelések fejezet IV. VII. VIII. IX. cím régi szabvány állványcső föld alatti tűzcsaphoz MSZ 9772:1983 pótállványcső föld alatti tűzcsaphoz osztó tűzoltótömlőhöz MSZ 9774:1982 X. gyűjtő tűzoltótömlőhöz MSZ 9775:1982 XI. tűzoltó kapcsok MSZ :1984 V. műanyag alapanyagú tűzoltó kupakkapcsok VI. vízzáró lapos nyomótömlők és tömlő szerelvények szivattyúihoz és járműveikhez tűzoltó sugárcsövek MSZ 1059:

osztó tűzoltótömlőhöz MSZ 9774:1982 X. gyűjtő tűzoltótömlőhöz MSZ 9775:1982 XI.

18 Tűzoltó szakfelszerelések fejezet XII. XIII. XIV. XV. XVI. XVII. XVIII. habsugárcsövek cím régi szabvány föld feletti tűzcsapok MSZ :1978 föld alatti tűzcsap és tűzcsapszekrény MSZ :1978 2:1978 MSZ :1978 tűzcsapkulcsok MSZ :1978 kapocskulcsok tűzoltó kapcsokhoz MSZ 1094:1979 szerelvényszekrények föld alatti és föld feletti tűzcsapokhoz tűzoltó mászóöv MSZ :1992 7:1992 MSZ :

tűzcsapszekrény MSZ 9771-2:1978 2:1978 MSZ 9771-4:1978 tűzcsapkulcsok MSZ 9771-3:1978 kapocskulcsok

19 Köszönöm megtisztelő figyelmüket! Szabados László katved.hu 19
