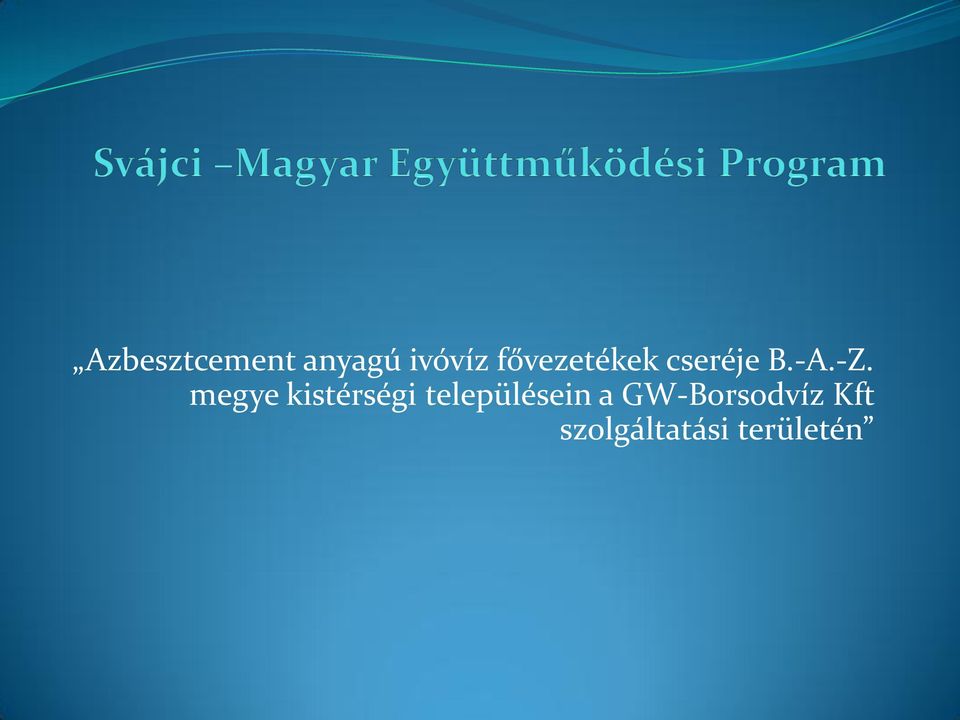

1 Azbesztcement anyagú ivóvíz fővezetékek cseréje B.-A.-Z. megye kistérségi településein a GW-Borsodvíz Kft szolgáltatási területén

2 A szolgáltatóknál történt tájékozódásunk során, illetve a fellelhető statisztikai adatok áttanulmányozása révén, arra a következtetésre jutottunk, hogy hazánkban az elkövetkező 10 év egyik legnagyobb megoldásra váró problémáját az azbesztcement tartalmú csövek tönkremenetele okozhatja. A probléma forrása, hogy az 1960 és 1980 között épült azbesztcement vezetékek tényleges állapotáról, állagromlásáról nem rendelkezünk megfelelő adatokkal. Jelenleg csak sejtjük, de nem tudjuk pontosan, hogy a hazai hálózatokban található azbesztcement csövek milyen állapotban vannak, illetve mikor érnek élettartamuk végéhez. (Részlet egy 2007.évben készült BME tanulmányból)

3 Előzetesen A tanulmány megállapítása igaz: - tudjuk,hogy életkoruk végéhez közelednek, - csak sejtjük milyen az állapotuk (felmérés hiánya) - ismerjük cseréjük(felújításuk) módszereit, - csak sejtjük milyen forrásból valósítsuk meg (saját pénzeszköz hiánya). Társaságunknál az ac. csövek: - aránya meghaladja a 35 %-ot, - kora év között van, - vízveszteség értéke magas, - meghibásodásai gyakoriak és súlyosak,

4 Azbesztcement csövek hibái Az azbesztcement vezetékek hibái a csőkötéseken és a vezetékszálon keletkeznek. A csőkötések hibái: tömítő anyag elöregedése tömítés kigyűrődése csőszálak tengely irányú (függőleges, vízszintes) eltérései kötőidomok fém anyagának korróziója (Gibault kötés) A vezeték szál hibái: hosszirányú törés, repedés keresztirányú törés kagylós törés

5 Kötőidom fém anyagának korróziója

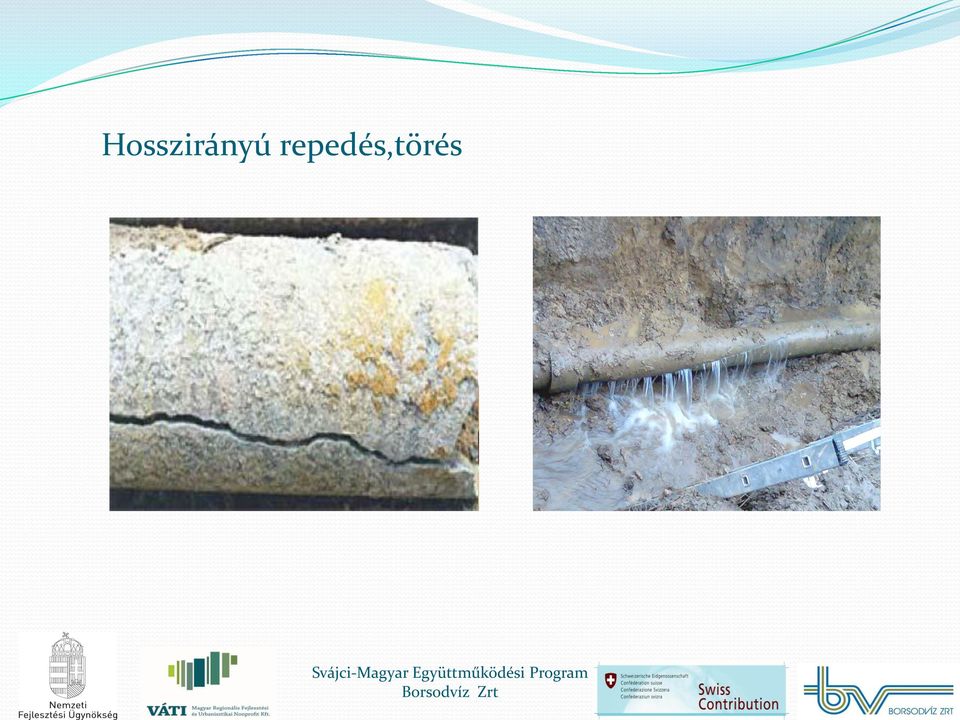

6 Hosszirányú repedés,törés

7 Keresztirányú repedés,törés

8 Kagylós törés

9 Kiválasztás Szolgáltatási területünk 110 településéből 32 településen található ac.cső ( összesen 370 km ), - ebből 5 településen (pl.:kistokaj,bánkút) alacsony az ac. cső arány, - megoldandó 27 település. Kiválasztás szempontjai: - ac. cső arány ( legalább 50 % legyen településen), - elméleti érték ( 40 év) feletti életkor, - csőtörések száma, - csőszakaszok vízveszteségének nagysága,(jelenlegi 0,28-0,44,elvárt 0,15 m3/km/h), - egyéb szempont,pl.: más projektben részt vesz a település (16 településen, vízminőségjav. 260 millió Ft ac.cső rek.)

10 Kiválasztott települések Település Összesen Ac. Ac.aránya Kor Veszteség m3/km/h Nyékládháza % 42,0 0,28 Bükkszentkereszt % 42,0 0,35 Mezőcsát % 43,0 0,44 Ároktő % 40,0 0,44 Tiszakeszi % 37,0 0,29 Tiszatarján % 35,0 0,28 Alsózsolca % 41,0 0,42 Tokaj % 58,0 Tarcal % 49,0 Bodrogkeresztúr % 33,0 Bodrogkisfalud % 32,0 Összesen % 41,0 0,28

11 Csőszakaszok kiválasztása A kiválasztott 11 településen műszeres vizsgálatok végzése: (felmérés!) - alvállalkozóval, akusztikus és korrelációs módszerrel, km ac. cső vizsgálat, - értékelés cserére javasol 58 km, - kiválasztva (vezetékhosszak pontosítása után) 51,6 km - vizsgálatok költsége 20 millió Ft. Előkészítés támogatása : - teljes előkészítés: vizsgálatok,mt készítés,pályázatírás 29 millió Ft, - svájci támogatás 85 % 24,65 millió Ft (önerő 15 % 4,35 millió Ft).

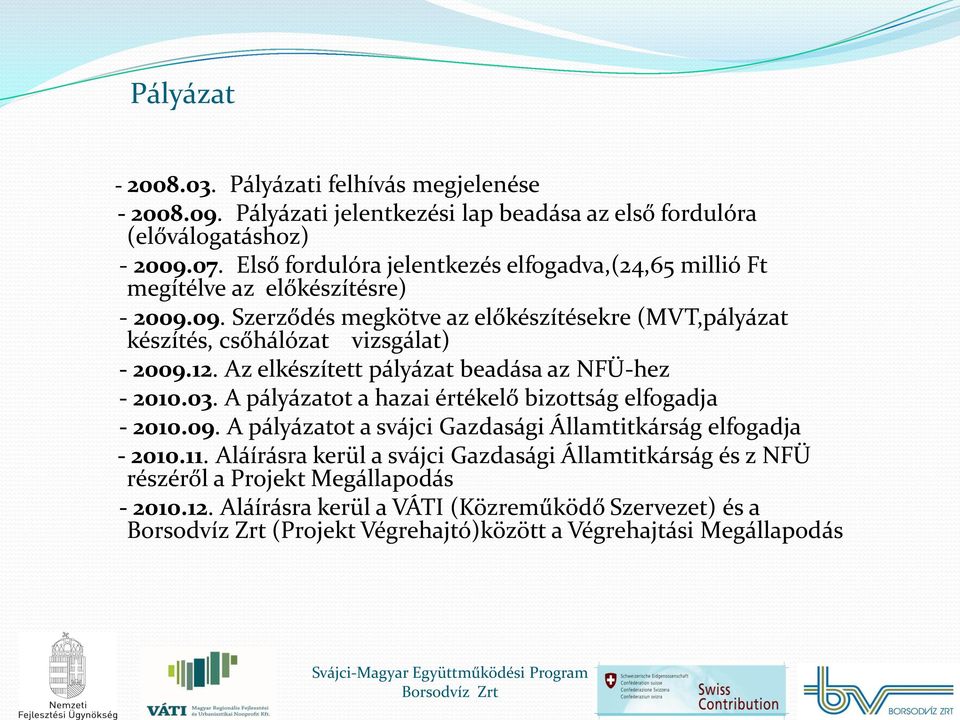

12 Pályázat Pályázati felhívás megjelenése Pályázati jelentkezési lap beadása az első fordulóra (előválogatáshoz) Első fordulóra jelentkezés elfogadva,(24,65 millió Ft megítélve az előkészítésre) Szerződés megkötve az előkészítésekre (MVT,pályázat készítés, csőhálózat vizsgálat) Az elkészített pályázat beadása az NFÜ-hez A pályázatot a hazai értékelő bizottság elfogadja A pályázatot a svájci Gazdasági Államtitkárság elfogadja Aláírásra kerül a svájci Gazdasági Államtitkárság és z NFÜ részéről a Projekt Megállapodás Aláírásra kerül a VÁTI (Közreműködő Szervezet) és a (Projekt Végrehajtó)között a Végrehajtási Megállapodás

13 Pályázat Műszaki tartalom: m ac. vízvezeték rek. 11 településen a bekötő vezetékek cseréjével, Települések Hossz (m) Arány Kivitelezési ksg.(ft) Önerő Sima % Adorján tanya 343 1% Nyékládháza % Tiszatarján % Alsózsolca % Ároktő % Bükkszentkereszt % Bodrogkeresztúr % Bodrogkisfalud % Tarcal % Tokaj % Mezőcsát % Tiszakeszi % Összesen % Emőd-Adorjántanya vízellátás kiépítése 343 m KPE 110 vezetékkel, - Sima település biztonságos vízellátásának megoldása a Baskói vízellátó rendszerről 4384 m KPE 63 vezetékkel.

14 Pályázat Azonosító: SH/3/11 Kezdés: 2010.november 10. Befejezés: december 31. (eredeti : 2014.május 31.) Teljes költség : Ft Ebből : támogatás Ft (Svájci Állam 85 %) önerő: Ft (Partner Önk.-ok 15 %) Projekt költségvetése: Könyvvizsgálat Ft PR Ft Közbeszerzés Ft PMSZ Ft Mérnök Ft Kivitelezés Ft Tartalék Ft Összesen Ft Végrehajtási Megállapodás módosítások: 1.) tervező és kivitelező egy eljárásban kiválasztva, án 2.) határidő módosítás ről, re én

15 Pályázat Résztvevők: Svájci Hozzájárulás Hivatala - mint kapcsolattartásért felelős iroda Nemzeti Fejlesztési Ügynökség - mint nemzeti koordinációs egység VÁTI Nonprofit Kft - mint közreműködő szervezet - mint projekt végrehajtó Önkormányzatok mint partnerek,név szerint Nyékládháza,Bükkszentkereszt,Mezőcsát,Ároktő,Tiszakeszi,Tiszatarján, Alsózsolca,Tokaj,Tarcal,Bodrogkeresztúr,Bodrogkisfalud,Emőd,Sima (Partnerségi Megállapodással) Hajdú Ügyvédi Iroda mint közbeszerzési tanácsadó BoniTop Kft mint könyvvizsgáló OTP-Hungaro-Projekt Kft mint projektmenedzser TBM Kft mint mérnök Lendület-M Kft mint PR tanácsadó A-G Konzorcium (Aquaprofit Zrt és Geotechnika 84 Kft) mint tervező és kivitelező

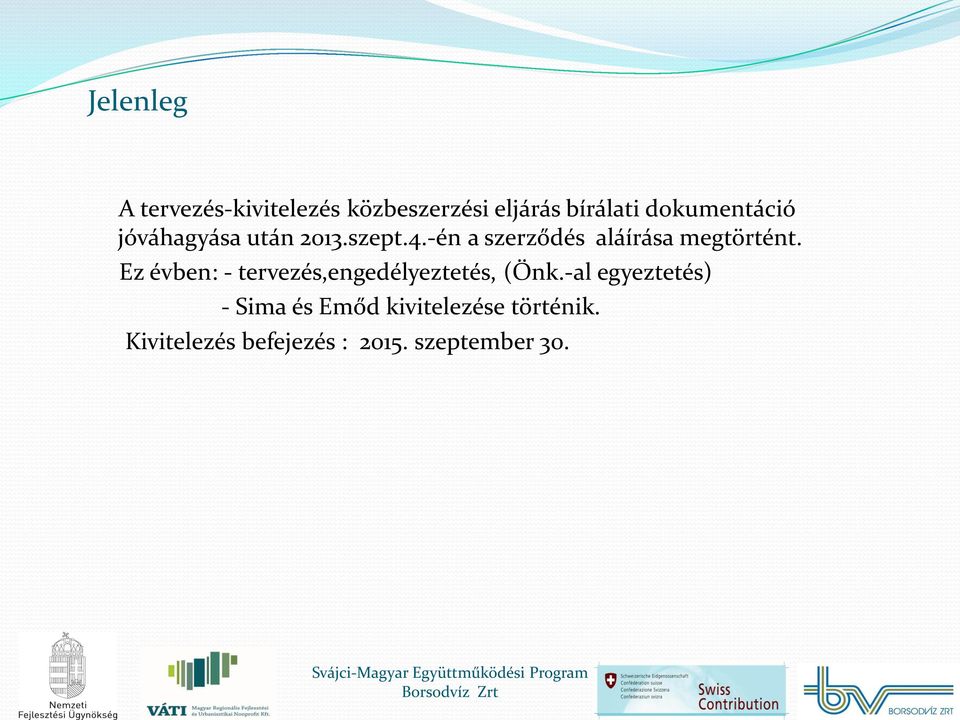

16 Jelenleg A tervezés-kivitelezés közbeszerzési eljárás bírálati dokumentáció jóváhagyása után 2013.szept.4.-én a szerződés aláírása megtörtént. Ez évben: - tervezés,engedélyeztetés, (Önk.-al egyeztetés) - Sima és Emőd kivitelezése történik. Kivitelezés befejezés : szeptember 30.
