1 ÉPÜLETHATÁROLÓ SZERKEZETEK AZONOSÍTÁSA ÉPÜLETDIAGNOSZTIKA-1 ÉPÜLETDIAGNOSZTIKA

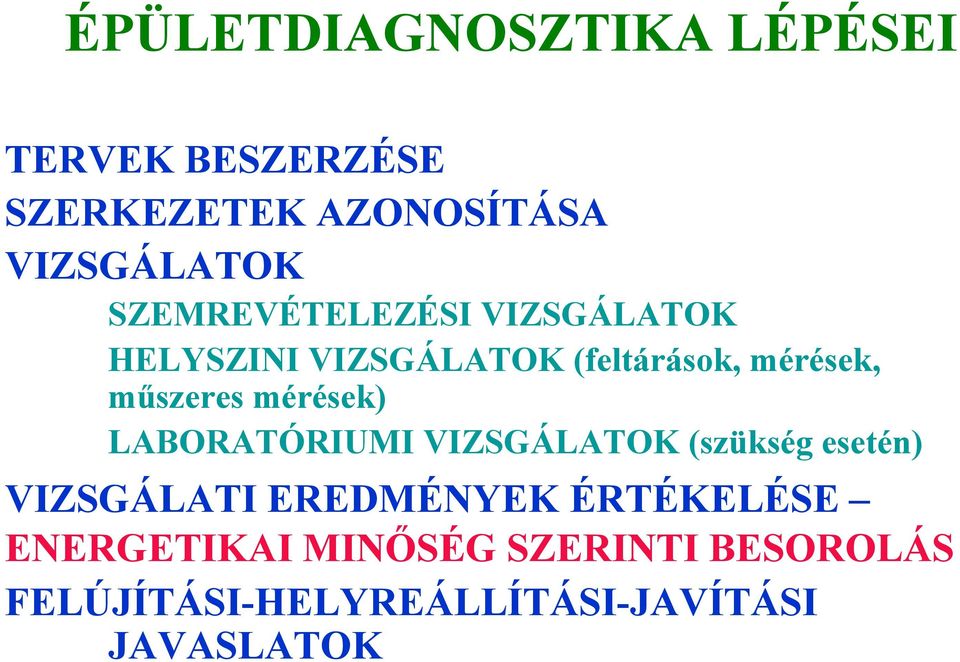

2 ÉPÜLETDIAGNOSZTIKA LÉPÉSEI TERVEK BESZERZÉSE SZERKEZETEK AZONOSÍTÁSA VIZSGÁLATOK SZEMREVÉTELEZÉSI VIZSGÁLATOK HELYSZINI VIZSGÁLATOK (feltárások, mérések, műszeres mérések) LABORATÓRIUMI VIZSGÁLATOK (szükség esetén) VIZSGÁLATI EREDMÉNYEK ÉRTÉKELÉSE ENERGETIKAI MINŐSÉG SZERINTI BESOROLÁS FELÚJÍTÁSI-HELYREÁLLÍTÁSI-JAVÍTÁSI JAVASLATOK

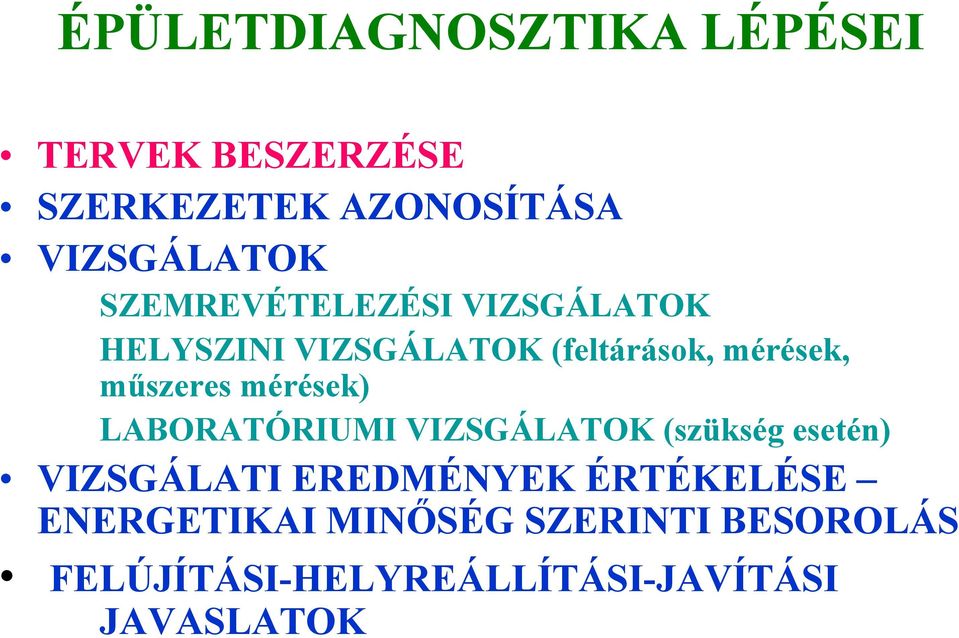

3 ÉPÜLETDIAGNOSZTIKA LÉPÉSEI TERVEK BESZERZÉSE SZERKEZETEK AZONOSÍTÁSA VIZSGÁLATOK SZEMREVÉTELEZÉSI VIZSGÁLATOK HELYSZINI VIZSGÁLATOK (feltárások, mérések, műszeres mérések) LABORATÓRIUMI VIZSGÁLATOK (szükség esetén) VIZSGÁLATI EREDMÉNYEK ÉRTÉKELÉSE ENERGETIKAI MINŐSÉG SZERINTI BESOROLÁS FELÚJÍTÁSI-HELYREÁLLÍTÁSI-JAVÍTÁSI JAVASLATOK

4 Épületfenntartási K + F Alapítvány 1061 Budapest VI. Paulay E. u Innovációs Iroda Telefon/Fax.: , Telefon: Building Maintenance R + D Fundation Innovation Bureau Ingenieurbüro der Stiftung zur Gebäudeerhaltung Levélcím / P.O.Box / Postfach: 1241 Budapest, 5. Pf Számlaszám: MKB PANELLAKÁSOK ORSZÁGOS TERVTÁRA HELYSÉG Összesített adatok lekérése LAKÓTELEP Építési időszak, beépítési terv, hőszolgáltató objektum ÉPÜLET Építési év, építési hely, szintszám, lakásszám ÉPÍTÉSZET TÍPUS Alaprajzok, homlokzati rajzok, metszetek, hőszigetelések LAKÁSOK Lakásalaprajzok, lakásterületek, szobaszámok ELEMEK Méret, súly, elemjel, elemrajzok CSOMÓPONTOK Csomóponti rajzok GÉPÉSZET HIDEG - MELEGVÍZ, CSATORNA Szerelési rendszer, pl.: csőköteg, unimag FŰTÉS Fűtési rendszer, pl.: egycsöves, kétcsöves, átkötőszakaszos, átfolyó GÁZ FELVONÓ Bekötés, csatlakozóméret Típus, aknaajtó, fülke SZELLŐZÉS Kialakítás, motor, szerelvények, ventillátorok SZEMÉTLEDOBÓ Mellékcsatornás gyűjtő (alutip), westerform, ELEKTROMOS RENDSZER Сsatlakoz ó berendezé s, főeloszt, felszáll, lakásszerelé ó ó s

5 ÉPÜLETDIAGNOSZTIKA LÉPÉSEI TERVEK BESZERZÉSE SZERKEZETEK AZONOSÍTÁSA VIZSGÁLATOK SZEMREVÉTELEZÉSI VIZSGÁLATOK HELYSZINI VIZSGÁLATOK (feltárások, mérések, műszeres mérések) LABORATÓRIUMI VIZSGÁLATOK (szükség esetén) VIZSGÁLATI EREDMÉNYEK ÉRTÉKELÉSE ENERGETIKAI MINŐSÉG SZERINTI BESOROLÁS FELÚJÍTÁSI-HELYREÁLLÍTÁSI-JAVÍTÁSI JAVASLATOK

6 MEGLÉVŐ ÉPÜLETHATÁROLÓ SZERKEZETEK AZONOSÍTÁSA

7 Külső falak Homlokzati nyílászáró szerkezetek Lapostetők Beépített tetőtereket határoló szerkezetek Padlásfödémek Pincefödémek és árkádfödémek Talajon fekvő padlók

8 Az építési idő ismerete alapján Tervek alapján Szemrevételezés alapján Méretfelvétel alapján (Diszkrét) feltárások alapján (szerkezetkárosítás és szennyezés nem megengedett) Műszeres mérések alapján (csak a fűtési idényben) Korrekció: a hőszigetelő képességet befolyásoló tényezők alapján

9 Azonosítás építési idő szerint (csak egyes szerkezetek kizárására alkalmas)

10 Falazatok Falvastagság cm Építés ideje nagyméretű mészhomok téglafalak 44, 59, kisméretű tömör téglafalak 38, 51, tól kisméretű mészhomok téglafalak 38, 51, kevéslyukú és soklyukú téglafalak 25, 38, től B25 blokktéglafal B29 blokktéglafal B30 blokktéglafal tól Kohóhabsalakbeton blokkfal 25, Házgyári vb.falpanel ig Egységesített házgyári vb.falpanel ALFA blokktéglafal

11 Födémszerkezetek Építés ideje FAFÖDÉMEK csapos gerendafödém XVIII.sz borított gerendafödém tól ACÉLGERENDÁS FÖDÉMEK téglaboltozatos ("Poroszsüveg") födém téglaboltozatos ("Poroszsüveg") födém (orrtéglával) es évek téglabeton lemezes ("Horcsik") födém es évek alul- és felülbordás acélgerendás vasbeton födémek es évek VASBETON FÖDÉMEK vasbeton síklemez födémek 1920-tól sűrűbordás-kerámia idomtestes födémek BOHN födém es évek F, FE, L és G gerendás, BH elemes födémek FF és G gerendás, B elemes födémek es évek GM gerendás, B elemes födémek es évek E gerendás, EB elemes födémek 1964-től

12 Külső falak azonosítása Szükséges adatok: Rétegfelépítés, vastagsági méret Falazóelemek fajtája

13 Külső falak azonosítása Tervek alapján Hagyományos építésmódnál megkérdőjelezhető (engedélyezési kiviteli megvalósulási) (az építés idejétől is függ) Méretfelvétel alapján Csak egyes szerkezetek kizárására alkalmas

14 Fal anyaga - falazóelem Vakolatlan falvastagság Vakolatlan falvastagság cm Hőátbocsátási tényező U (W/m 2 K) Normál vakolatok B30 blokktéglafal 30 1,47 TB25 tufabeton blokkfal 30 1,27 TB35 tufabeton blokkfal 30 1,37 TB50 tufabeton blokkfal 30 1,47 NO-FINES betonfal 30 1,49 ALFA blokktéglafal 30 1,08 UNIFORM blokktéglafal, 10/ ,27 UNIFORM blokktéglafal, 11/ ,18 UNIFORM blokktéglafal, 12/ ,16 UNIFORM blokktéglafal, 13/ ,04 UNIFORM blokktéglafal, 14/ ,98 POROTON PF-45/19,29 blokkfal 30 0,85 POROTON PF-30/29 blokkfal 30 0,85 KŐRÖS-30 blokkfal 30 0,66 BORSOD GB550/2 gázbeton 30 0,61 MÁTRA GM 500/2 gázbeton 30 0,61 MÁTRA GM 700/2 gázbeton 30 0,76 DURISOL DS ,70 MÁTRATHERM 30 N+F 30 0,68 BAUTHERM 30 N+F 30 0,66 BAUTHERM ,68 UNIPOR 30 N+F 30 0,68 THERMOTON blokkfal 1 sor 30 0,83 THERMOTON blokkfal 2 sor 30 0,64 Fal anyaga - falazóelem cm Hőátbocsátási tényező U (W/m 2 K) Normál vakolatok kisméretű tömör téglafal 38 1,43 kisméretű mészhomok téglafal 38 1,59 kevéslyukú téglafal 38 1,33 soklyukú téglafal 38 1,03 RÁBA blokktéglafal 38 0,78 HB-38 blokkfal (több 38 0,66 MÁTRATHERM 38 N+F 38 0,52 BAUTHERM 38 N+F 38 0,54 BAUTHERM ,56 UNIPOR ,54 UNIPOR 38 N+F 38 0,50 POROBRICK HB ,53 POROBRICK NF ,48

15 Külső falak azonosítása Szemrevételezés alapján Előregyártott építési módok falpaneljei (VÁZPANEL, CLASP, FEAL, UNIVÁZ, KP, 31. ÁÉV falpanel stb. típustervek, katalógusok)

16

17

18

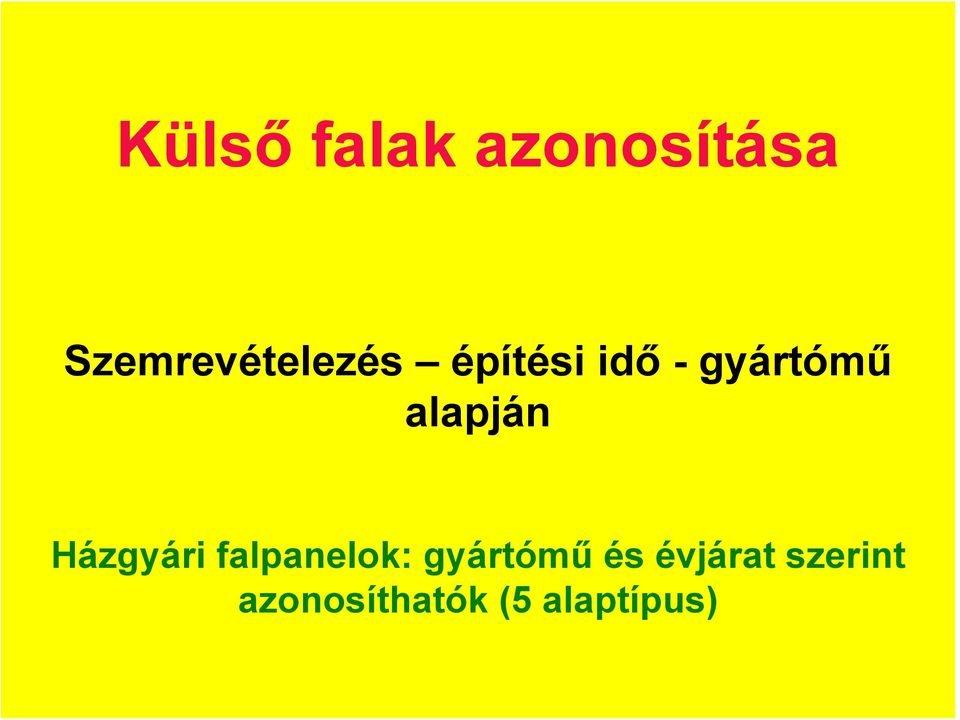

19 Külső falak azonosítása Szemrevételezés építési idő - gyártómű alapján Házgyári falpanelok: gyártómű és évjárat szerint azonosíthatók (5 alaptípus)

20 periódus 2 PS 8 3. és 4. periódus PS 8 5. periódus k e W 2 m K 1. időszak 2,03 2. időszak 3,07 3. időszak 1,92 4. időszak 2,18 5. időszak 1,46 k e W 2 m K 1. időszak 1,91 2. időszak 2,63 3. időszak 1,71 4. időszak 1,88 5. időszak 1,31

21 Külső falak azonosítása Feltárás alapján Lehetséges helyek: épületlábazat, padlástér, alárendelt helyiségek stb.

22 Külső falak azonosítása Műszeres mérések alapján Mérési adatok: t i, t e, ϑ i 8 (t i - ϑ i ) U = (W/m 2 K) t i -t e Mérés csak fűtési idényben (Δt = >20 K) Mérések semleges helyen, több méréssel

23 Külső falak azonosítása Példák Soklyukú 38, kétoldalt vakolt: 8 (23,8 18,4) h U 6 = ,8 (-)13,4 = 1,16 W/m 2 K Δt= 37,2 K 8 (22,7 18,3) h U 7 = ,7 (-)7,5 = 1,17 W/m 2 K Δt= 30,2 K 8 (22,8 18,0) h U 8 = ,8 (-)10,9 = 1,14 W/m 2 K Δt= 33,7 K 8 (23,3 18,4) h U 9 = ,3 (-)12,5 = 1,10 W/m 2 K Δt= 35,8 K 8 (23,0 17,3) h U 10 = ,0 (-)14,1 = 1,23 W/m 2 K Δt= 37,1 K

24 Fal anyaga - falazóelem Vakolatlan falvastagság cm Hőátbocsátási tényező U (W/m 2 K) Normál vakolatok kisméretű tömör téglafal 38 1,43 kisméretű mészhomok téglafal 38 1,59 kevéslyukú téglafal 38 1,33 soklyukú téglafal 38 1,03 RÁBA blokktéglafal 38 0,78 HB-38 blokkfal (több márkanévvel) 38 0,66 MÁTRATHERM 38 N+F 38 0,52 BAUTHERM 38 N+F 38 0,54 BAUTHERM ,56 UNIPOR ,54 UNIPOR 38 N+F 38 0,50 POROBRICK HB ,53 POROBRICK NF ,48

25 Külső falak azonosítása Hőfényképek segítségével Semleges helyen, több méréssel Mérés csak fűtési idényben (Δt > 20K) A hőhíd-hatásra is adhat információt

26 23,6 C ,0 C U ÁTLAG 8 (23,6 21,8 ) = = 0,77 W/m 2 K 23,6 (+5)

27 Fal anyaga - falazóelem Vakolatlan falvastagság cm Hőátbocsátási tényező U (W/m 2 K) Normál vakolatok B30 blokktéglafal 30 1,47 TB25 tufabeton blokkfal 30 1,27 TB35 tufabeton blokkfal 30 1,37 TB50 tufabeton blokkfal 30 1,47 NO-FINES betonfal 30 1,49 ALFA blokktéglafal 30 1,08 UNIFORM blokktéglafal, 10/ ,27 UNIFORM blokktéglafal, 11/ ,18 UNIFORM blokktéglafal, 12/ ,16 UNIFORM blokktéglafal, 13/ ,04 UNIFORM blokktéglafal, 14/ ,98 POROTON PF-45/19,29 blokkfal 30 0,85 POROTON PF-30/29 blokkfal 30 0,85 KŐRÖS-30 blokkfal 30 0,66 BORSOD GB550/2 gázbeton 30 0,61 MÁTRA GM 500/2 gázbeton 30 0,61 MÁTRA GM 700/2 gázbeton 30 0,76 DURISOL DS ,70 MÁTRATHERM 30 N+F 30 0,68 BAUTHERM 30 N+F 30 0,66 BAUTHERM 30 (hfh) 30 0,68 UNIPOR 30 N+F 30 0,68 THERMOTON blokkfal 1 sor hősz. 30 0,83 THERMOTON blokkfal 2 sor hősz. 30 0,64

28 Külső falak azonosítása Minősítési korrekció A belső felületen található károsodások (elszíneződés, porlerakódás, páralecsapódás, penészkárosodás) alapján

29 Fal anyaga - falazóelem Külső falak jellemzői 1 Külső falak normál és hőszigetelő homlokzatvakolattal Vakolatlan falvas tagság cm Normál vakol at Hőátbocsátási tényező U (W/m 2 K) Hőszigetelő vakolat vastagsága, cm λ = 0,14 W/mK λ = 0,09 W/mK kisméretű tömör téglafal 38 1,43 1,10 1,02 0,95 0,97 0,88 0,80 kisméretű tömör téglafal 51 1,16 0,94 0,88 0,82 0,84 0,77 0,71 kisméretű tömör téglafal 64 0,97 0,81 0,76 0,72 0,74 0,68 0,63 Kism. mészhomok téglafal 38 1,59 1,20 1,10 1,02 1,04 0,94 0,85 Kism. mészhomok téglafal 51 1,30 1,03 0,95 0,89 0,91 0,83 0,76 Kism. mészhomok téglafal 64 1,10 0,90 0,84 0,79 0,81 0,74 0,69 kevéslyukú téglafal 38 1,33 1,04 0,97 0,91 0,93 0,84 0,77 kevéslyukú téglafal 51 1,07 0,86 0,82 0,78 0,79 0,73 0,68 soklyukú téglafal 25 1,41 1,09 1,01 0,94 0,96 0,87 0,80 soklyukú téglafal 38 1,03 0,85 0,80 0,76 0,77 0,71 0,66

30 Külső falak jellemzői 2 Külső falak ragasztott hőszigeteléssel és vékonyvakolattal Fal anyaga - falazóelem Vakolatlan vast. cm Hőátbocsátási tényező U (W/m 2 K) Hőszigetelő réteg vastagsága, cm λ = 0,04 W/mK kevéslyukú téglafal 38 0,67 0,57 0,50 0,45 0,40 kevéslyukú téglafal 51 0,60 0,52 0,46 0,41 0,38 soklyukú téglafal 25 0,69 0,59 0,51 0,46 0,41 soklyukú téglafal 38 0,59 0,51 0,45 0,41 0,37 soklyukú téglafal 51 0,51 0,45 0,41 0,37 0,34 B25 blokktéglafal 25 0,68 0,59 0,51 0,45 0,41 B29 blokktéglafal 29 0,70 0,59 0,52 0,46 0,41 B30 blokktéglafal 30 0,70 0,60 0,52 0,46 0,42 TB25 tufabeton blokkfal 30 0,65 0,56 0,49 0,44 0,40 TB35 tufabeton blokkfal 30 0,68 0,58 0,51 0,45 0,41

31 Nyílászáró szerkezetek azonosítása Szükséges adatok: Szerkezettípus (keret + üvegezés) Nyílászáró beépítési helye a falsíkokhoz képest Tok-fal kapcsolat (páralecsapódás, penészképződés) Tok-szárny kapcsolat (záródás, légáteresztési minőség) Tömítés minősége

32

33 Nyílászáró szerkezetek (ablakok és erkélyajtók gáztöltés és bevonat nélküli üvegezéssel) Típusa Légréteg vastagság mm Átlagos transzmissziós hőátbocsátási tényező U (W/m 2 K) Külső árnyékoló szerkezet nélkül Külső árnyékoló szerkezettel Nyílászáró üvegezési aránya, % < >65 <50 Kapcsolt gerébtokos (fa) 126 2,05 2,20 2,35 1,75 1,90 2,00 Egyesített szárnyú (fa) 40 2,15 2,30 2,45 1,85 1,95 2,10 Vastag gerébtokos fa, 2 rtg. hőszigetelő üveg (pl. FH, DUFA, SOFA, DUNATHERM) Vastag gerébtokos fa, 3 rtg. hőszigetelő üveg (pl. FH, DUFA, SOFA, DUNATHERM) Műanyag keret, 2 rétegű hőszigetelő üveg (pl. ONGROPAT, ALBA-PANORÁMA) Alumínium keret, 2 rtg hőszig. üv. (SOPRON-H) > ,35 2,50 2,70 2,00 2,15 2, ,25 2,40 2,55 1,95 2,05 2,20 2x9 1,90 1,95 2,00 1,65 1,70 1,75 2x12 1,84 1,87 1,90 1,55 1,60 1, ,45 2,60 2,75 2,10 2,20 2, ,20 3,20 3,20 2,75 2,75 2,75

34 Lapostetők azonosítása Szükséges adatok: Rétegfelépítés Átlagos szerkezeti vastagság (lejtés)

35 Lapostetők azonosítása Tervek alapján (???)

36 Lapostetők azonosítása Tervek alapján Kivétel: bizonyos típusszerkezetek

37

38 Lapostetők azonosítása Szemrevételezés és méretfelvétel alapján Lehetséges vizsgálatok: lejtésellenőrzés, rétegrend és teljes szerkezetvastagság ellenőzése tetőáttöréseknél és tetőnyílásoknál Hőszigetelő képességet befolyásoló tényezők

39 Lapostetők azonosítása Feltárás alapján A méretellenőrzés adataival kiegészítve pontos módszer, de csak károsodott csapadékvíz-szigetelés esetén megengedett

40

41 A NEHÉZ ESET : VASTETŐ

42

43

44 A NEHÉZ ESET : VASTETŐ -2

45 A KÖNNYŰ ESET : ÚJSÁGÍRÓ ISKOLA

46 Lapostetők azonosítása Laboratóriumi vizsgálatok alapján A hőszigetelő anyag nedvességtartalmának meghatározására (feltárás esetén lehetséges) (Az építési idő alapján)

47 Födémszerkezet fajtája SALAKFELTÖLTÉSES TETŐFÖDÉMEK ACÉLGERENDÁS FÖDÉMEK Hőátbocsátási tényező U (W/m 2 K) téglaboltozatos ("Poroszsüveg") födém 0,88 tégla betéttestes födém 0,84 alulbordás vb.lemezes födém 0,90 téglabeton lemezes ("Horcsik") födém 0,84 MONOLIT VASBETON FÖDÉMEK vb.lemezfödém (12-18 cm) 1,38 sűrűbordás-ker.idomtestes födémek 1,38 BOHN födém 0,96 ELŐREGYÁRTOTT ELEMES VASBETON FÖDÉMEK F, FE és G gerendás, BH elemes födémek 0,74 FF és G gerendás, B elemes födémek 0,93 GM gerendás, B elemes födémek 0,85

48 HŐSZIGETELT TETŐK - 2 Teherhordó szerkezet cm hőszigetelés (λ=0,04-0,06w/mk) MONOLIT VASBETON FÖDÉMEK vb.lemezfödém (12-18 cm) 0,76 sűrűbordás-kerámia idomtestes födémek 0,64 BOHN födém 0,61 ELŐREGYÁRTOTT ELEMES VASBETON FÖDÉMEK E gerendás, EB elemes födémek 0,72 M gerendás, MB elemes födémek 0,68 PPB födémek beton béléstesttel 0,70 PPB födémek kerámia béléstesttel 0,65 CMG és FERT födém kerámia béléstesttel 0,64 PS pallófödémek 0,72 PK pallófödémek 0,72 PG födémgerendás födémek 0,72 UF6, UF12 jelű pallófödém 0,72 VIPS, VIPK jelű pallófödém 0,72

49 Beépített tetőteret határoló szerkezetek azonosítása Szükséges adatok: Rétegfelépítés Faszerkezetek / hőszigetelés aránya Hőszigetelő képességet befolyásoló tényezők

50 Beépített tetőteret határoló szerkezetek azonosítása Tervek alapján (???)

51 Beépített tetőteret határoló szerkezetek azonosítása Szemrevételezés és méretfelvétel alapján Lehetséges vizsgálati helyek: búvótér, padlásfödém Hőszigetelő képességet befolyásoló tényezők

52 kk Ll kk A HŐSZIGETELŐ KÉPESSÉGET BEFOLYÁSOLÓ TÉNYEZŐK

53 A HŐSZIGETELŐ KÉPESSÉGET BEFOLYÁSOLÓ TÉNYEZŐK

54 A HŐSZIGETELŐ KÉPESSÉGET BEFOLYÁSOLÓ TÉNYEZŐK

55 A HŐSZIGETELŐ KÉPESSÉGET BEFOLYÁSOLÓ TÉNYEZŐK

56 A HŐSZIGETELŐ KÉPESSÉGET BEFOLYÁSOLÓ TÉNYEZŐK

57 A HŐSZIGETELŐ KÉPESSÉGET BEFOLYÁSOLÓ TÉNYEZŐK

58 HŐSZIGETELŐ KÉPESSÉGET BEFOLYÁSOLÓ TÉNYEZŐK

59 Beépített tetőteret határoló szerkezetek azonosítása Feltárás alapján Lehetséges feltárás: kiselemes tetőfedés bontása, parapetfal gipszkarton burkolata

60

61 Beépített tetőtereket határoló szerkezetek Átlagos hőátbocsátási tényező U (W/m 2 K) Hőszigetelő réteg(ek) (össz)vastagsága, cm típusa hőszigetelésének módja Könnyűszerkezetes Vasbeton szerkezetes Hőszigetelés a szarufák és födémgerendák között 1) LZ-PF nincs 2) LZ-PF van Hőszigetelés a szarufák és födémgerendák között és alatt 1) LZ-PF nincs 2) LZ-PF van Megszakítatlan hőszigetelés a szarufák felett Hőszigetelés szarufák között 1) LZ-PF nincs 2) LZ-PF van Megszakítatlan hőszigetelés a vasbeton szerkezet felett 1) 0,57 0,46 0,40 0,34 0,31 2) 0,50 0,41 0,35 0,30 0,27 1) 0,54 0,44 0,38 0,33 0,29 2) 0,49 0,40 0,34 0,30 0,26 0,45 0,37 0,31 0,27 0,24 1) 0,54 0,44 0,38 0,33 0,30 2) 0,48 0,39 0,34 0,29 0,26 0,43 0,36 0,30 0,26 0,23

62 Padlásfödémek azonosítása Szükséges adatok: Rétegfelépítés Szerkezeti vastagság

63 Padlásfödémek azonosítása Tervek alapján (???) Szemrevételezés és méretfelvétel alapján (Teherhordó szerkezet szerkezeti vastagság) Feltárás alapján (Általában egyszerű módszerekkel lehetséges)

64

65 Födémszerkezet fajtája FAFÖDÉMEK Födém vtg. cm Hőátbocsátási tényező U (W/m 2 K) csapos gerendafödém+agyagtapasztás (5-6 cm) ,85 csapos gerendafödém+feltöltés+téglaburkolat ,79 borított gerendafödém+agyagtapasztás (8-10) ,19 borított gerendafödém+feltöltés+téglaburkolat ,10 ACÉLGERENDÁS FÖDÉMEK téglaboltozatos födém+feltöltés+burk ,10 téglabetéttestes födém+feltöltés+burkolat ,04 felülbordás vb.lemezes födém+feltöltés+burkolat ,15 MONOLIT VASBETON FÖDÉMEK vb.lemezfödém+feltöltés (9-12cm) +téglaburk ,60 vb.lemezfödém+feltöltés (9-12 cm)+betonburk ,60 felülbordás vb.födém+feltöltés+burkolat ,15

66 Pincefödémek és árkádfödémek azonosítása Szükséges adatok: Rétegfelépítés Szerkezeti vastagság

67 Pincefödémek és árkádfödémek azonosítása Tervek alapján (???) Szemrevételezés és méretfelvétel alapján (Szerkezeti vastagság - Teherhordó szerkezet - burkolatok) Az építési idő alapján Feltárás alapján Eredetileg alsó alsó oldalon hőszigetelt födémeknél

68 Födémszerkezet ACÉLGERENDÁS FÖDÉMEK Födém vtg. cm Hőátbocsátási tényező U (W/m 2 K) Pincefödém Árkádfödém téglaboltozatos födém+feltöltés+p.burk ,90 0,97 téglabetéttestes födém+feltöltés+padlóburkolat ,86 0,92 felülbordás vb.lem. födém+feltöltés+padlóburkolat ,93 1,00 alulbordás vb.lem. födém+feltöltés+padlóburkolat ,45 1,63 téglabeton lemezes födém+feltöltés+padlóburkolat ,86 0,92 MONOLIT VASBETON FÖDÉMEK vb.lemezfödém+feltöltés+padlóburkolat ,46 1,64 vb.lemezfödém+feltöltés+betonaljzatos padlóburk ,50 1,70 vb.lemezfödém úsztatott betonaljzatos padlóburkolat ,15 1,26 felülbordás vb.födém feltöltés+padlóburkolat ,93 1,00 felülbordás vb.födém feltöltés+betonaljzatos p.burk ,05 1,14 sűrűbordás-ker.idomtestes födémek feltöltés+p.burk ,07 1,17

69 Talajon fekvő padlók lábazati falak Szükséges adatok: Rétegfelépítés (???)

70 TERMOGRÁFIA

71 FŰTETLEN ÉS FŰTÖTT ÉPÜLETRÉSZ HŐKÉPE

72 FŰTETLEN ÉS FŰTÖTT ÉPÜLETRÉSZ HŐKÉPE

73 HOMLOKZATI HŐHIDAK FELTÉRKÉPEZÉSE

74 VAKOLT FAGERENDÁK FELTÉRKÉPEZÉSE

75 PANELES ÉPÜLET HOMLOKZATI HŐKÉPE

76 PADLÓFŰTÉS CSŐHÁLÓZAT FELTÉRKÉPEZÉSE

77 GIPSZKARTON FELBURKOLAT MÖGÖTTI NEDVESSÉG (PÁRALECSAPÓDÁS)

78 FALFŰTÉSI RENDSZER TÖMÖRTELENSÉGE

79 MELEGVÍZVEZETÉK KIFOLYÁSA

80 LÉGTÖMÖRSÉG VIZSGÁLATA (BLOWER DOOR)

81 LÉGTÖMÖRSÉG ÉS TERMOGRÁFIA EGYÜTTES ALKALMAZÁSA
