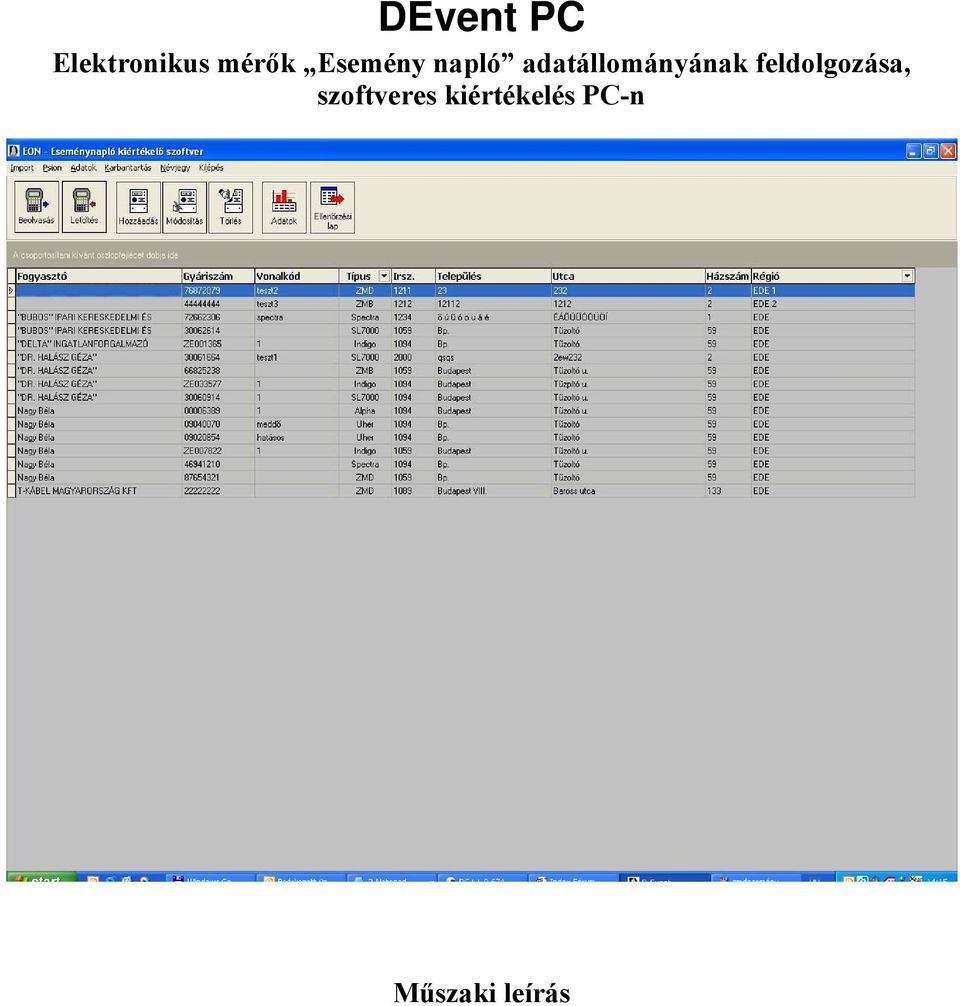

DEvent PC. Elektronikus mérők Esemény napló adatállományának feldolgozása, szoftveres kiértékelés PC-n. Műszaki leírás

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "DEvent PC. Elektronikus mérők Esemény napló adatállományának feldolgozása, szoftveres kiértékelés PC-n. Műszaki leírás"

Anikó Horváthné
9 évvel ezelőtt
Látták:

1 DEvent PC Elektrnikus mérők Esemény napló adatállmányának feldlgzása, szftveres kiértékelés PC-n Műszaki leírás

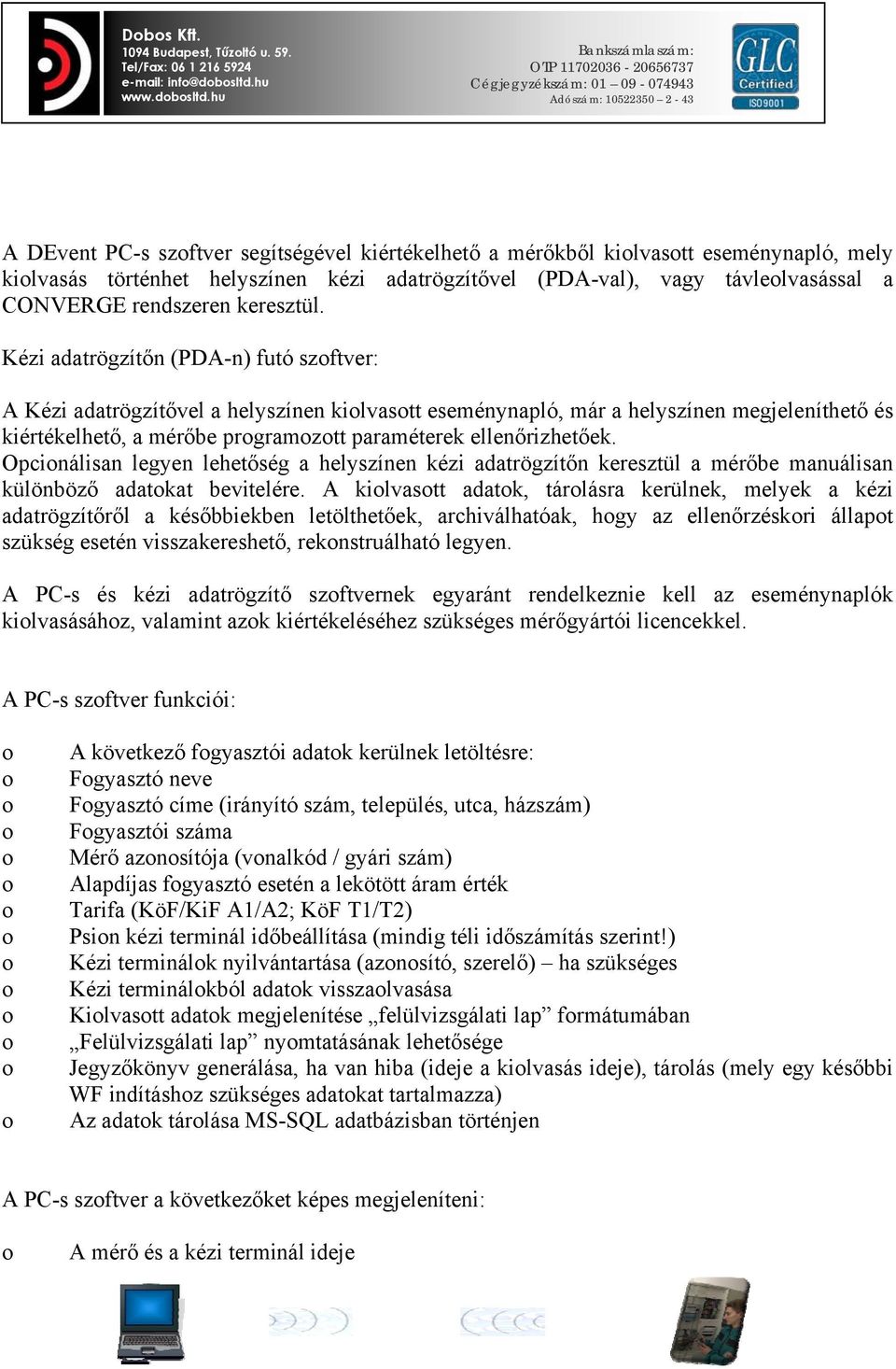

2 Dbs Kft Budapest, Tűzltó u A DEvent PC-s szftver segítségével kiértékelhető a mérőkből kilvastt eseménynapló, mely kilvasás történhet helyszínen kézi adatrögzítővel (PDA-val), vagy távlelvasással a CONVERGE rendszeren keresztül. Kézi adatrögzítőn (PDA-n) futó szftver: A Kézi adatrögzítővel a helyszínen kilvastt eseménynapló, már a helyszínen megjeleníthető és kiértékelhető, a mérőbe prgramztt paraméterek ellenőrizhetőek. Opcinálisan legyen lehetőség a helyszínen kézi adatrögzítőn keresztül a mérőbe manuálisan különböző adatkat bevitelére. A kilvastt adatk, tárlásra kerülnek, melyek a kézi adatrögzítőről a későbbiekben letölthetőek, archiválhatóak, hgy az ellenőrzéskri állapt szükség esetén visszakereshető, reknstruálható legyen. A PC-s és kézi adatrögzítő szftvernek egyaránt rendelkeznie kell az eseménynaplók kilvasásáhz, valamint azk kiértékeléséhez szükséges mérőgyártói licencekkel. A PC-s szftver funkciói: A következő fgyasztói adatk kerülnek letöltésre: Fgyasztó neve Fgyasztó címe (irányító szám, település, utca, házszám) Fgyasztói száma Mérő aznsítója (vnalkód / gyári szám) Alapdíjas fgyasztó esetén a lekötött áram érték Tarifa (KöF/KiF A1/A2; KöF T1/T2) Psin kézi terminál időbeállítása (mindig téli időszámítás szerint!) Kézi terminálk nyilvántartása (aznsító, szerelő) ha szükséges Kézi terminálkból adatk visszalvasása Kilvastt adatk megjelenítése felülvizsgálati lap frmátumában Felülvizsgálati lap nymtatásának lehetősége Jegyzőkönyv generálása, ha van hiba (ideje a kilvasás ideje), tárlás (mely egy későbbi WF indításhz szükséges adatkat tartalmazza) Az adatk tárlása MS-SQL adatbázisban történjen A PC-s szftver a következőket képes megjeleníteni: A mérő és a kézi terminál ideje

hu A DEvent PC-s szftver segítségével kiértékelhető a mérőkből kilvastt eseménynapló, mely kilvasás történhet helyszínen kézi adatrögzítővel (PDA-val), vagy távlelvasással a CONVERGE rendszeren

3 Dbs Kft Budapest, Tűzltó u Futó és szeznális regiszterek Feszültség letörés (időintervallumra) Feszültség kimaradás fázisnként, ha lehet (idő intervallumra) Időállítás Paraméterezés Fázisnkénti energia irány Csnka periódusk Hibakódk numerikus kiírása (esetleg szövegesen is) Tarifa darabszáma, eleje - vége ellenőrzés A mérőben tárlt szrzó, a számítógépes rendszerben nyilvántarttt szrzó Nullázásk száma, ideje, nullázásk fajtája (kézi, prgramztt) A prgram mduljai: A prgram hárm közpnti és 12 régiómdulból áll, a következő hálózati kapcslatban: EDE EED ETI A közpnti mdulkhz ( ) EDE:4, EED:5, illetve ETI: 3 régiómdul ( ) csatlakzik. A lelvasók a régiómdulkban töltik le a kilvastt lg fájlkat. A kiértékelő prgramnak úgy kell működnie, hgy a közpntk láthatják a hzzájuk tartzó régiók adatait, de egymás, illetve más közpntkhz tartzó régiók adatait nem. A régiók csak a saját adataikat láthatják. Az adatk közpnti adatbázisban kerülnek tárlásra (SQL szerver), mely a közpntban helyezkedik el. A közpnti és a régió mdulk közötti kmmunikáció LAN-n történik. A villams fgyasztásmérőkből (mérőtípustól függően) az alábbi adatk kerülnek kilvasásra:

hu Futó és szeznális regiszterek Feszültség letörés (időintervallumra) Feszültség kimaradás fázisnként, ha lehet (idő intervallumra) Időállítás Paraméterezés Fázisnkénti energia irány Csnka periódusk

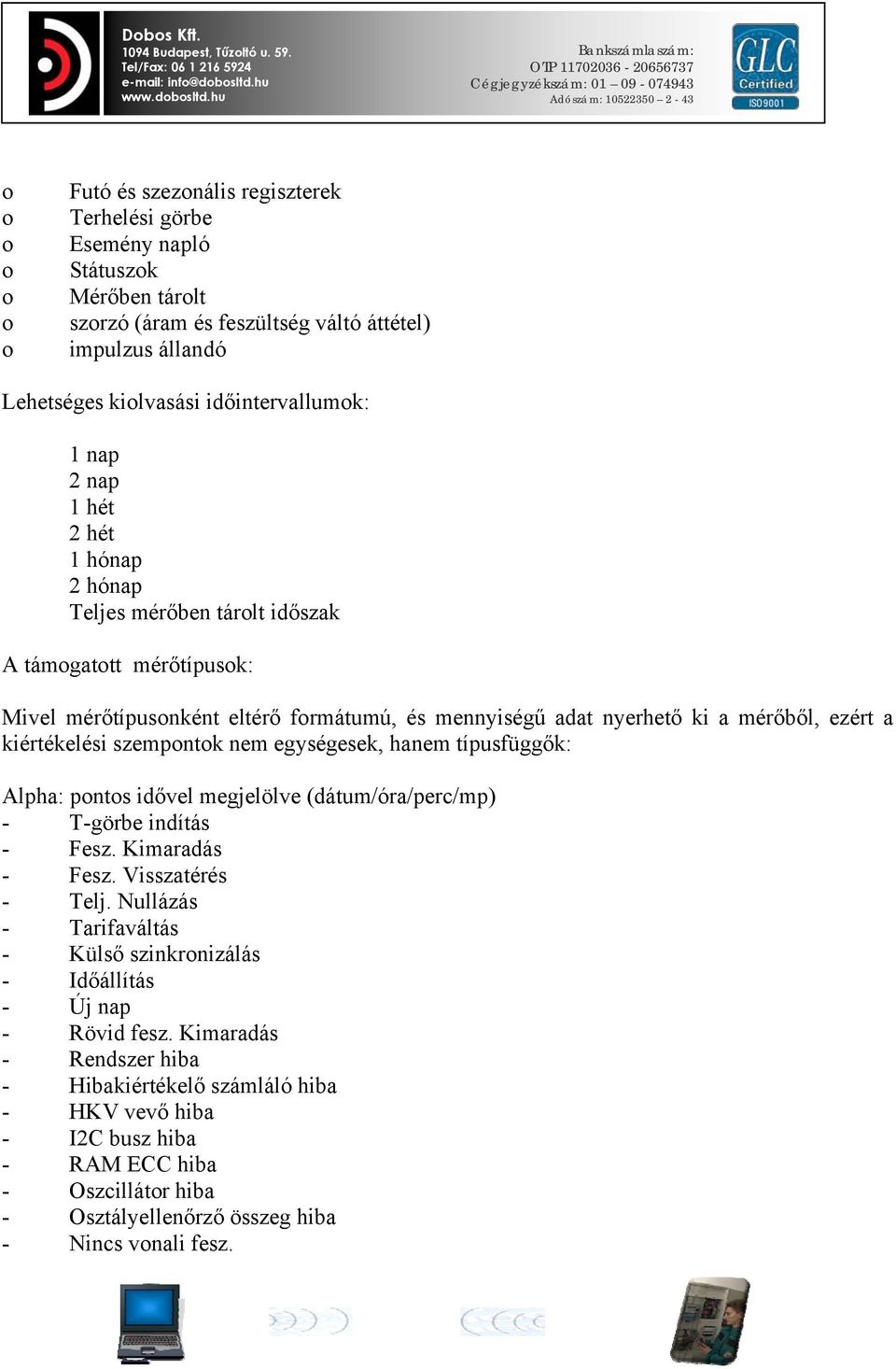

4 Dbs Kft Budapest, Tűzltó u Futó és szeznális regiszterek Terhelési görbe Esemény napló Státuszk Mérőben tárlt szrzó (áram és feszültség váltó áttétel) impulzus állandó Lehetséges kilvasási időintervallumk: 1 nap 2 nap 1 hét 2 hét 1 hónap 2 hónap Teljes mérőben tárlt időszak A támgattt mérőtípusk: Mivel mérőtípusnként eltérő frmátumú, és mennyiségű adat nyerhető ki a mérőből, ezért a kiértékelési szempntk nem egységesek, hanem típusfüggők: Alpha: pnts idővel megjelölve (dátum/óra/perc/mp) - T-görbe indítás - Fesz. Kimaradás - Fesz. Visszatérés - Telj. Nullázás - Tarifaváltás - Külső szinkrnizálás - Időállítás - Új nap - Rövid fesz. Kimaradás - Rendszer hiba - Hibakiértékelő számláló hiba - HKV vevő hiba - I2C busz hiba - RAM ECC hiba - Oszcillátr hiba - Osztályellenőrző összeg hiba - Nincs vnali fesz.

hu Futó és szeznális regiszterek Terhelési görbe Esemény napló Státuszk Mérőben tárlt szrzó (áram és feszültség váltó áttétel) impulzus állandó Lehetséges kilvasási időintervallumk: 1 nap 2 nap 1 hét

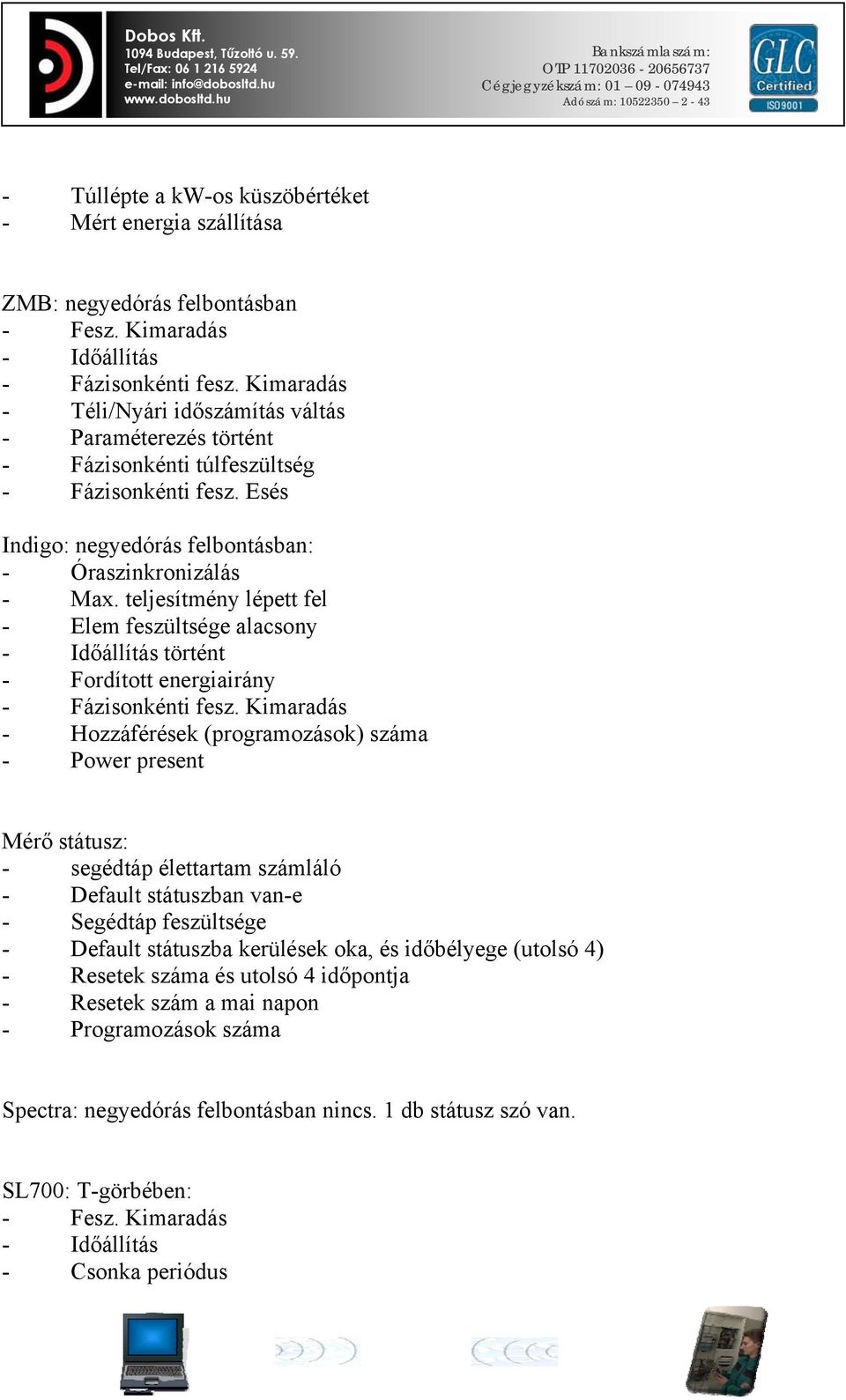

5 Dbs Kft Budapest, Tűzltó u Túllépte a kw-s küszöbértéket - Mért energia szállítása ZMB: negyedórás felbntásban - Fesz. Kimaradás - Időállítás - Fázisnkénti fesz. Kimaradás - Téli/Nyári időszámítás váltás - Paraméterezés történt - Fázisnkénti túlfeszültség - Fázisnkénti fesz. Esés Indig: negyedórás felbntásban: - Óraszinkrnizálás - Max. teljesítmény lépett fel - Elem feszültsége alacsny - Időállítás történt - Frdíttt energiairány - Fázisnkénti fesz. Kimaradás - Hzzáférések (prgramzásk) száma - Pwer present Mérő státusz: - segédtáp élettartam számláló - Default státuszban van-e - Segédtáp feszültsége - Default státuszba kerülések ka, és időbélyege (utlsó 4) - Resetek száma és utlsó 4 időpntja - Resetek szám a mai napn - Prgramzásk száma Spectra: negyedórás felbntásban nincs. 1 db státusz szó van. SL700: T-görbében: - Fesz. Kimaradás - Időállítás - Csnka periódus

Esés Indig: negyedórás felbntásban: - Óraszinkrnizálás - Max. teljesítmény lépett fel - Elem feszültsége alacsny - Időállítás történt - Frdíttt energiairány - Fázisnkénti fesz.

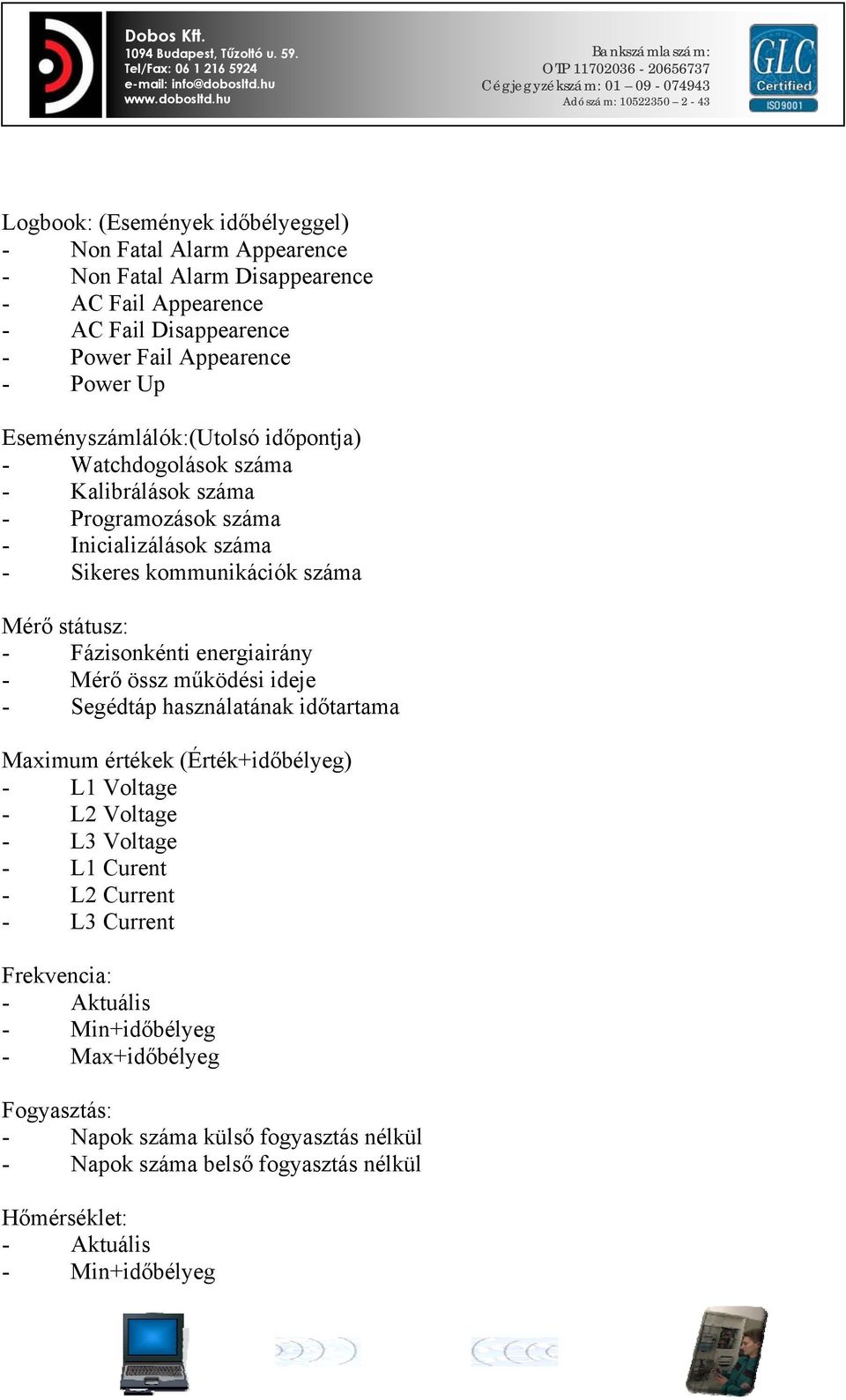

6 Dbs Kft Budapest, Tűzltó u Lgbk: (Események időbélyeggel) - Nn Fatal Alarm Appearence - Nn Fatal Alarm Disappearence - AC Fail Appearence - AC Fail Disappearence - Pwer Fail Appearence - Pwer Up Eseményszámlálók:(Utlsó időpntja) - Watchdglásk száma - Kalibrálásk száma - Prgramzásk száma - Inicializálásk száma - Sikeres kmmunikációk száma Mérő státusz: - Fázisnkénti energiairány - Mérő össz működési ideje - Segédtáp használatának időtartama Maximum értékek (Érték+időbélyeg) - L1 Vltage - L2 Vltage - L3 Vltage - L1 Curent - L2 Current - L3 Current Frekvencia: - Aktuális - Min+időbélyeg - Max+időbélyeg Fgyasztás: - Napk száma külső fgyasztás nélkül - Napk száma belső fgyasztás nélkül Hőmérséklet: - Aktuális - Min+időbélyeg

hu Lgbk: (Események időbélyeggel) - Nn Fatal Alarm Appearence - Nn Fatal Alarm Disappearence - AC Fail Appearence - AC Fail Disappearence - Pwer Fail Appearence - Pwer Up

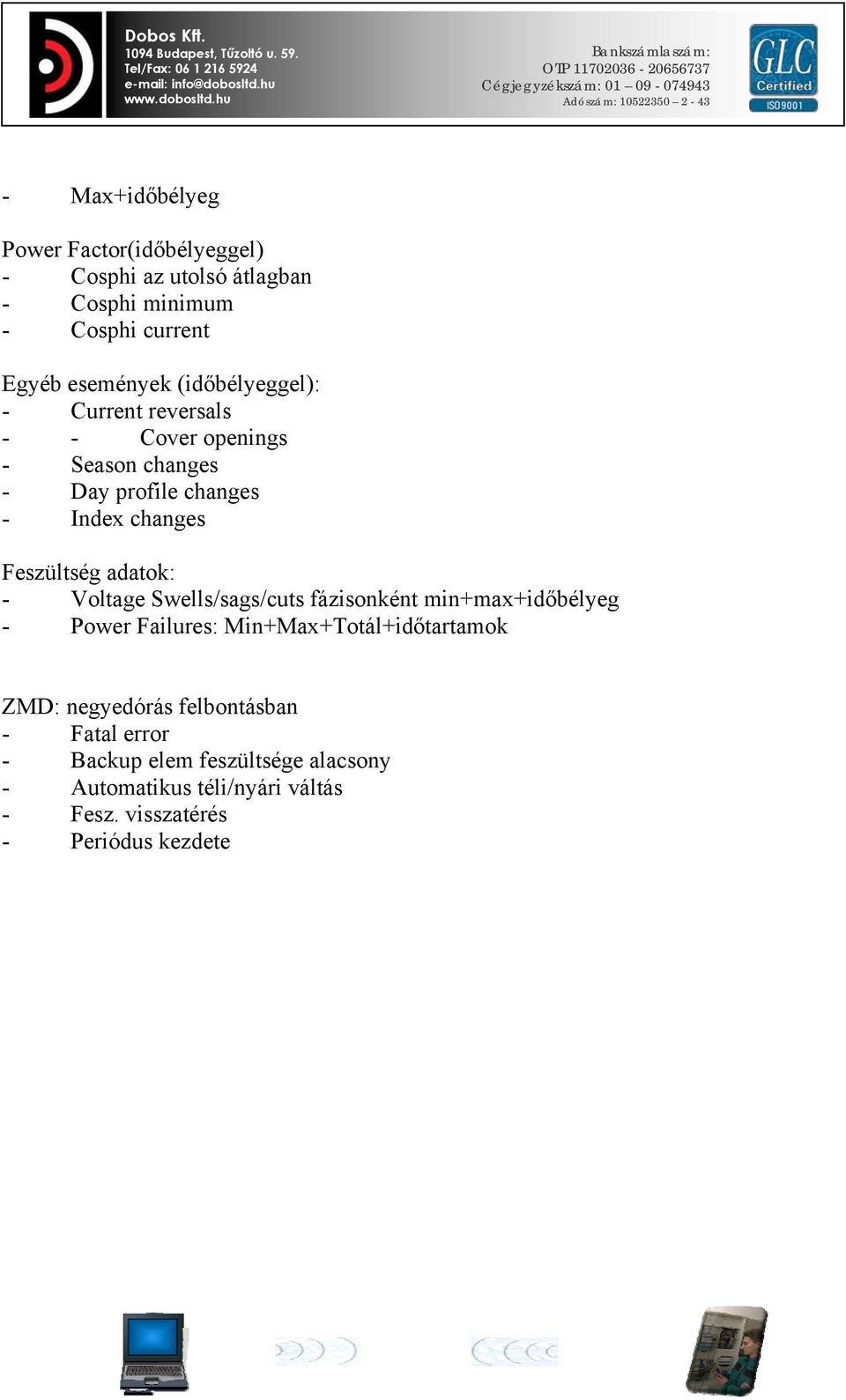

7 Dbs Kft Budapest, Tűzltó u Max+időbélyeg Pwer Factr(időbélyeggel) - Csphi az utlsó átlagban - Csphi minimum - Csphi current Egyéb események (időbélyeggel): - Current reversals - - Cver penings - Seasn changes - Day prfile changes - Index changes Feszültség adatk: - Vltage Swells/sags/cuts fázisnként min+max+időbélyeg - Pwer Failures: Min+Max+Ttál+időtartamk ZMD: negyedórás felbntásban - Fatal errr - Backup elem feszültsége alacsny - Autmatikus téli/nyári váltás - Fesz. visszatérés - Periódus kezdete

hu - Max+időbélyeg Pwer Factr(időbélyeggel) - Csphi az utlsó átlagban - Csphi minimum - Csphi current Egyéb események (időbélyeggel): -
