Üveggyapot hõ- és hangszigetelés a magasépítéshez. Felhasználási irányelvek Érvényes szeptember 1-tõl

Átírás

1 Üveggyapot hõ- és hangszigetelés a magasépítéshez Felhasználási irányelvek Érvényes 00. szeptember -tõl

2 0 A vállalat Tallinn Szentpétervár London Tchudovo Noisiel (Paris) Desselgem St. Avold Wesel Queis Neu- Isenburg Delitzsch Leipzig Prága Varsó Moszkva Serpuchov Madrid (Uralita S.A.) Barcelona Tarragona Biel Miláno Bondeno Novo Mesto Bécs Zágráb Pozsony Budapest Salgotarján Astileu Dabrowa Gornicza Kiev Belgrád Szarajevó Értékesítés Központ Gyártóüzem (Glasswool) Gyártóüzem (XPS) Skopje URSA. A megújult szigetelõerõ Európában. Az URSA mint jelentõs európai szigetelõanyag gyártó vállalat egy olyan dinamikus partnerként áll Ön mellett, akinek számos területen szerzett tapasztalataiból Ön csak profitálhat. Egy olyan egyedi szigetelõrendszerrel, mely a tökéletesen egymáshoz hangolt összetevõknek köszönhetõen optimális megoldást eredményez. Olyan gyártási hozzáértéssel, mely megbízhatóan gondoskodik az egyenletesen kiváló minõségrõl. Engedje, hogy a üzem 00 magasan képzett szakemberének tudása és hozzáértése Önt szolgálja: innovatívan, kompetens tanácsadással, együttmûködésre készen és rendkívüli ügyfélszolgálati támogatással. Az URSA négy termékcsaládja párját ritkító választékbõséget nyújt és segít Önnek abban, hogy mindig rátaláljon a megfelelõ megoldásra. URSA GLASSWOOL Üveggyapot szigetelõanyagok az energiatakarékos hõvédelemhez és hangszigeteléshez a magasépítésben. URSA XPS Extrudált polisztirol keményhab hõszigetelés nedves környezetben és nagy nyomószilárdságú felhasználáshoz. URSA SECO Páratechnikai fóliák a magasépítéshez. URSATECH Szigetelõanyagok a hatékony mûszaki, épületgépészeti szigeteléshez. ÉME engedély száma: A--

3 Tartalom 0 TARTALOM Általános tudnivalók - Szerkezeti részletek - Táblázatok - Fényképmelléklet 0-

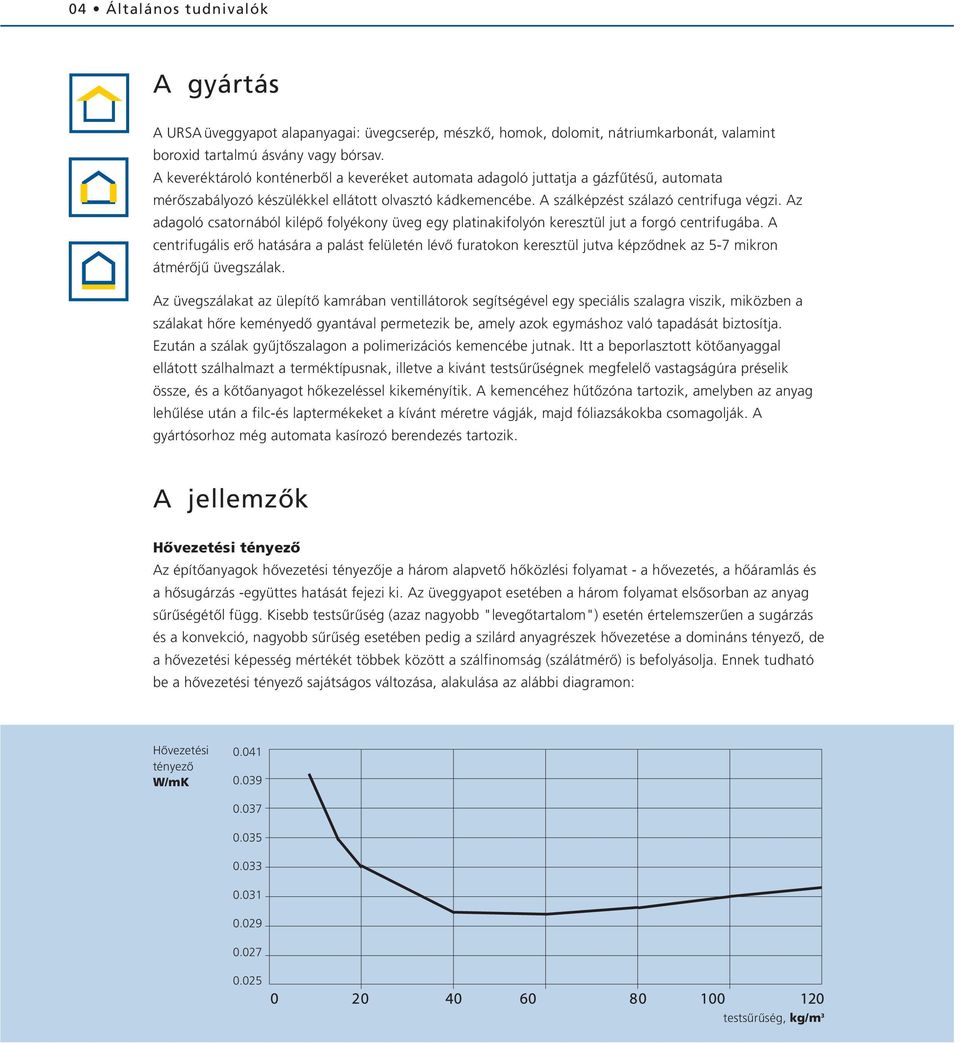

4 0 Általános tudnivalók A gyártás A URSA üveggyapot alapanyagai: üvegcserép, mészkô, homok, dolomit, nátriumkarbonát, valamint boroxid tartalmú ásvány vagy bórsav. A keveréktároló konténerbôl a keveréket automata adagoló juttatja a gázfûtésû, automata mérôszabályozó készülékkel ellátott olvasztó kádkemencébe. A szálképzést szálazó centrifuga végzi. Az adagoló csatornából kilépô folyékony üveg egy platinakifolyón keresztül jut a forgó centrifugába. A centrifugális erô hatására a palást felületén lévô furatokon keresztül jutva képzôdnek az - mikron átmérôjû üvegszálak. Az üvegszálakat az ülepítô kamrában ventillátorok segítségével egy speciális szalagra viszik, miközben a szálakat hôre keményedô gyantával permetezik be, amely azok egymáshoz való tapadását biztosítja. Ezután a szálak gyûjtôszalagon a polimerizációs kemencébe jutnak. Itt a beporlasztott kötôanyaggal ellátott szálhalmazt a terméktípusnak, illetve a kivánt testsûrûségnek megfelelô vastagságúra préselik össze, és a kôtôanyagot hôkezeléssel kikeményítik. A kemencéhez hûtôzóna tartozik, amelyben az anyag lehûlése után a filc-és laptermékeket a kívánt méretre vágják, majd fóliazsákokba csomagolják. A gyártósorhoz még automata kasírozó berendezés tartozik. A jellemzôk Hôvezetési tényezô Az építôanyagok hôvezetési tényezôje a három alapvetô hôközlési folyamat - a hôvezetés, a hôáramlás és a hôsugárzás -együttes hatását fejezi ki. Az üveggyapot esetében a három folyamat elsôsorban az anyag sûrûségétôl függ. Kisebb testsûrûség (azaz nagyobb "levegôtartalom") esetén értelemszerûen a sugárzás és a konvekció, nagyobb sûrûség esetében pedig a szilárd anyagrészek hôvezetése a domináns tényezô, de a hôvezetési képesség mértékét többek között a szálfinomság (szálátmérô) is befolyásolja. Ennek tudható be a hôvezetési tényezô sajátságos változása, alakulása az alábbi diagramon: Hôvezetési tényezô W/mK testsûrûség, kg/m

5 Általános tudnivalók 0 Páradiffúziós tényezõ A páradiffúziós folyamat meghatározó tényezõje az anyagok levegõtartalma, illetve az anyag "szerkezete" (pl. nyiltilletve zártpórusú, kristályos vagy amorf, stb.). Az üveggyapot ilyen szempontból a páraárammal szemben "nyitott" szerkezetû, azaz az igen kis páradiffúziós ellenállású anyagok közé tartozik. Ez azt jelenti, hogy a kisebb testsûrûségû anyagból készülõ termékek páradiffúziós tényezõje a levegõéhez hasonló, de a nagyobb testsûrûségû lapoké sem számottevõ. Szorpciós nedvességtartalom Az URSA üveggyapot termékek szorpciós nedvességtartalma maximum tömeg %. Ez azt jelenti, hogy a termékek nedvességfelvétele 00 % relatív nedvességtartalmú térben sem nagyobb ennél. Ugyanakkor tudni kell, hogy az anyagot beépítés elõtt meg kell óvni a nedvességhatásoktól. Akusztikai jellemzõk Az URSA üveggyapot termékek jó akusztikai jellemzõi az anyag finom, rugalmas szálszerkezetére, alacsony testsûrûségére, nyiltpórusú szerkezetére és elõnyös dinamikai merevségére vezethetõk vissza. Ennek megfelelõen a különbõzõ testsûrûségû termékek igen jól alkalmazhatók hangelnyelõ (fõként a válaszfalakban) és lépéshanggátló (a födémszerkezetekben) szerkezeti rétegekként. Éghetõség A csupasz URSA üveggyapot termékek csekély szervesanyagtartalmuk révén a nem éghetõ, tûz hatásra nem csepegõ, gyenge füstképzõdésû építõanyagok közé tartoznak. Összenyomhatóság, összenyomódás Bizonyos épülethatároló szerkezeteknél (fõként, ahol a hõszigetelõ terméket szarufák, zárlécek, lécvázak elemei közé kell illeszteni) fontos, hogy a termék összenyomással szembeni ellenállása csekély mértékû legyen. Ennek az elvárásnak elsõsorban az alacsonyabb testsûrûségû termékek (pl. a filcek) felelnek meg. Más alkalmazásnál ezzel ellentétben fontos, hogy a termék összenyomódása terhelés hatására minél kisebb legyen. Ilyenek azok a födémek, ahol a "terhelhetõ" minõségû üveggyapot lapokat úsztató rétegként használják kavicsbeton aljzat alatt elhelyezve. A terhelhetõ minõségû URSA lapok vastagságcsökkenését szokványos terhelés esetén az TL-T típusnál lap vastagságonként - milliméterrel, a TL-TK laptípusnál - milliméterrel kell a tervezéskor figyelembe venni, míg a TL-TT típusnál (amelynek összenyomódása még 0 kn/m fajlagos terhelés esetén is csupán % mértékû) egyáltalán nem kell vastagságcsökkenést számításba venni.

6 0 Általános tudnivalók A beépítés A ragasztásos rögzítés feltétele a + O C feletti hõmérséklet és a sík, száraz, portalanított aljzat, ami legtöbbször csak kiegyenlítõ réteg (vakolat, készítésével teljesíthetõ. A ragasztás vizes diszperziós ragasztóval (pl. PALMAKONTAKT 0 D) történik, amelyet a ragasztási szilárdság növelése és költségcsökkentés érdekében célszerû cementtel : arányban keverni. A ragasztóanyagot az üveggyapot lapra keresztirányban, - cm széles sávban (a lapszélektõl 0 cm-re és közben sávban), fogas spatulyával, - mm vastagságban kell felhordani. Teljes felületû ragasztás párazáró réteget képezne, ezért ez tilos! A mechanikai rögzítés az idõjárási körülményektõl független, és szigetelõ csillagokkal, vagy tárcsákkal történik. A fúrt lyukba beütött rögzítõelem szára beütés hatására befeszül. Az.00x00 milliméter méretû lapokat "mezõben" - rögzítõelemmel (, db/m ), a szigetelendõ szerkezet szélein pedig - db rögzítõelemmel (, db/m ) kell a szerkezetbe horgonyozni: 0 cm 0 cm 0 cm 0 cm mechanikai rögzítés mezõben mechanikai rögzítés széleken Speciális mechanikai rögzítésnek tekinthetõ a téglaburkolatos falaknál az a megoldás, amikor a hõszigetelõ lapokat vagy filceket rögzítõ mûanyag tárcsát a burkolófalat bekötõ elem szárára erõsítik. A mechanikai rögzítés ragasztással együtt is alkalmazható. A beszorításos rögzítés fa segédvázas hõszigetelési megoldásoknál (pl. külsõ falaknál, tetõtérbeépítést határoló szerkezeteknél, stb.) alkalmazható. A segédváz elemeinek közét célszerû a hõszigetelõ lap, vagy filc gyártási méreténél 0-0 milliméterrel kisebbre tervezni, hogy a beszorítás valóban lehetséges legyen. Ugyancsak így történik a tetõtérbeépítéseknél a szarufák, torokgerendák, fogófák közé kerülõ hõszigetelõ lapok vagy filcek elhelyezése A termékek jelölése A termékjelen a terméktípust, a termék méreteit és az esetleges kasírozó réteget is feltüntetik: Lágy hõszigetelõ filc Típusszám Hosszúság (mm) Szélesség (mm) Üvegfátyol kasírozás Vastagság (mm) LHF-/0 FR/.00x,000

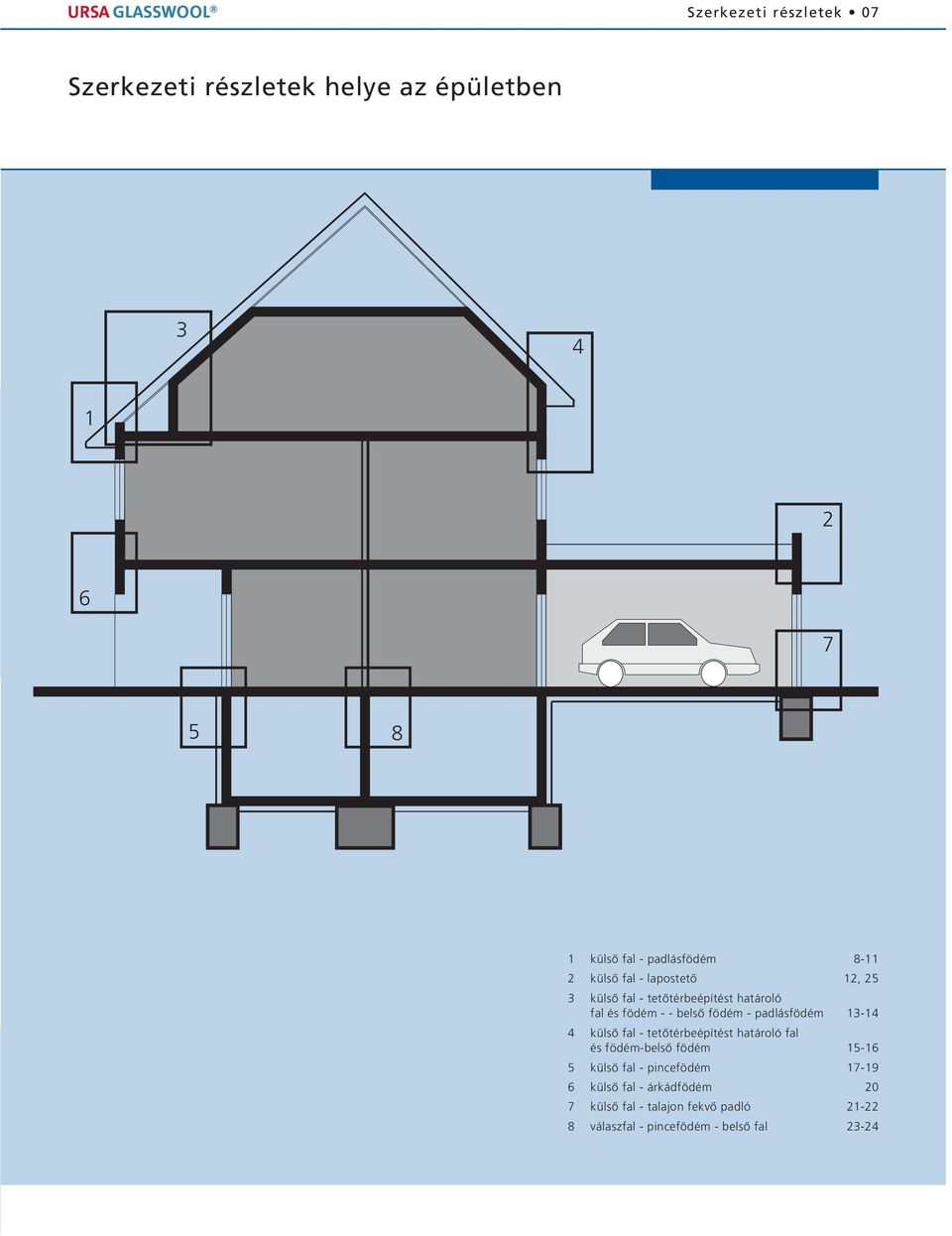

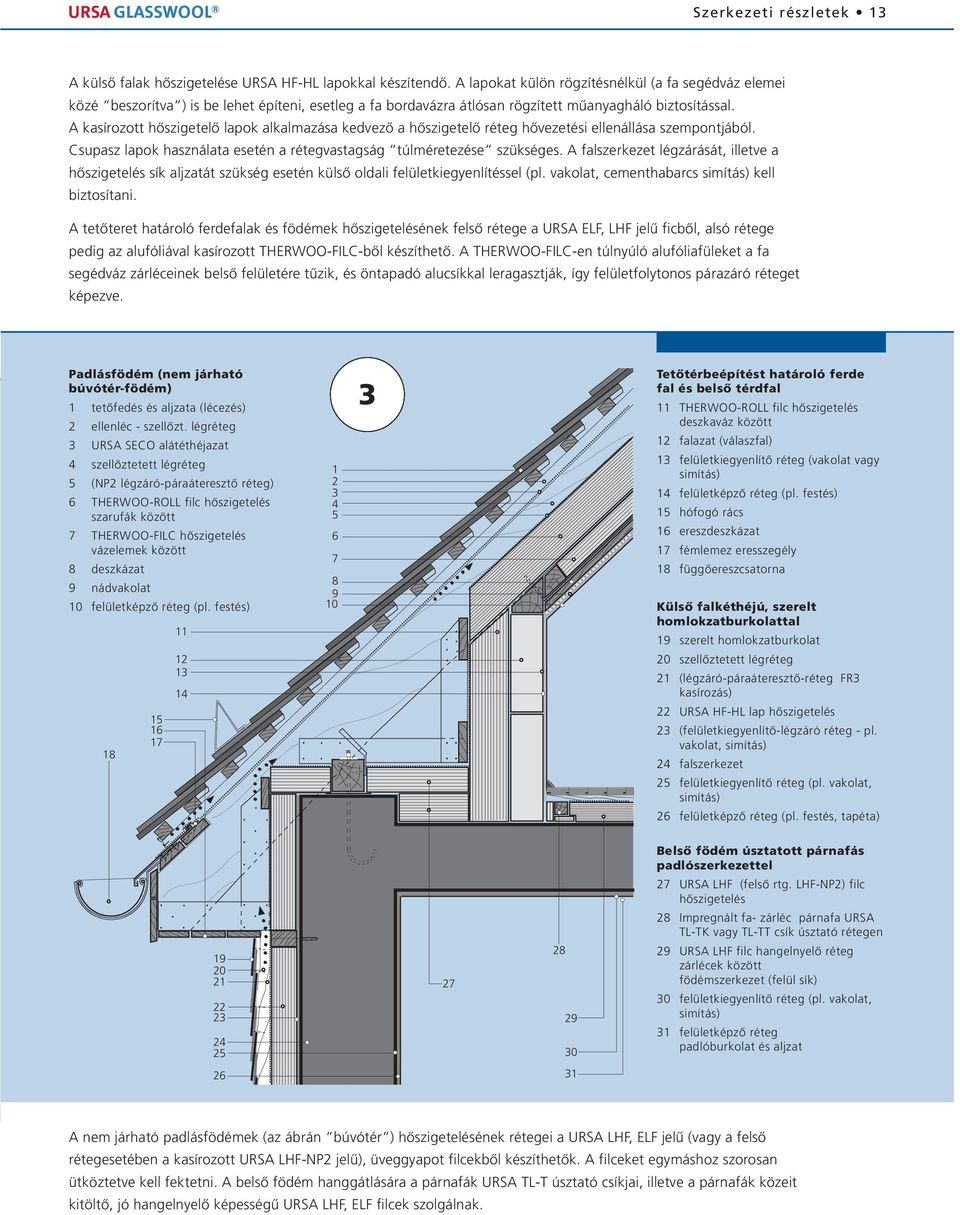

7 Szerkezeti részletek 0 Szerkezeti részletek helye az épületben külsô fal - padlásfödém - külsô fal - lapostetô, külsô fal - tetôtérbeépítést határoló fal és födém - - belsô födém - padlásfödém - külsô fal - tetôtérbeépítést határoló fal és födém-belsô födém - külsô fal - pincefödém - külsô fal - árkádfödém 0 külsô fal - talajon fekvô padló - válaszfal - pincefödém - belsô fal -

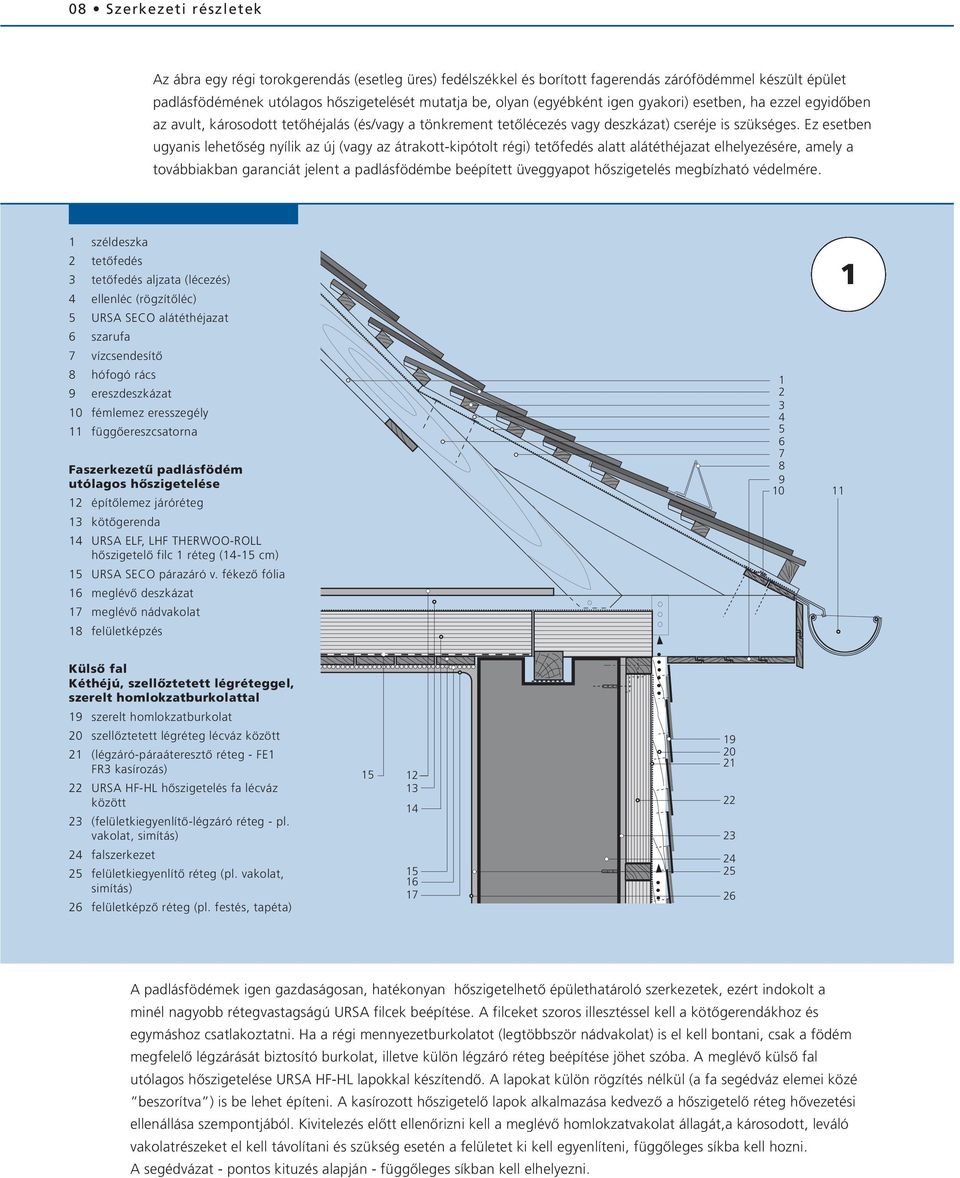

8 0 Szerkezeti részletek Az ábra egy régi torokgerendás (esetleg üres) fedélszékkel és borított fagerendás zárófödémmel készült épület padlásfödémének utólagos hôszigetelését mutatja be, olyan (egyébként igen gyakori) esetben, ha ezzel egyidôben az avult, károsodott tetôhéjalás (és/vagy a tönkrement tetôlécezés vagy deszkázat) cseréje is szükséges. Ez esetben ugyanis lehetôség nyílik az új (vagy az átrakott-kipótolt régi) tetôfedés alatt alátéthéjazat elhelyezésére, amely a továbbiakban garanciát jelent a padlásfödémbe beépített üveggyapot hôszigetelés megbízható védelmére. széldeszka tetôfedés tetôfedés aljzata (lécezés) ellenléc (rögzítôléc) URSA SECO alátéthéjazat szarufa vízcsendesítô hófogó rács ereszdeszkázat 0 fémlemez eresszegély függôereszcsatorna Faszerkezetû padlásfödém utólagos hõszigetelése építôlemez járóréteg kötôgerenda URSA ELF, LHF THERWOO-ROLL hôszigetelô filc réteg (- cm) URSA SECO párazáró v. fékezõ fólia meglévô deszkázat meglévô nádvakolat felületképzés 0 Külsõ fal Kéthéjú, szellõztetett légréteggel, szerelt homlokzatburkolattal szerelt homlokzatburkolat 0 szellôztetett légréteg lécváz között (légzáró-páraáteresztô réteg - FE FR kasírozás) URSA HF-HL hôszigetelés fa lécváz között (felületkiegyenlítô-légzáró réteg - pl. vakolat, falszerkezet felületkiegyenlítô réteg (pl. vakolat, felületképzô réteg (pl. festés, tapéta) 0 A padlásfödémek igen gazdaságosan, hatékonyan hôszigetelhetô épülethatároló szerkezetek, ezért indokolt a minél nagyobb rétegvastagságú URSA filcek beépítése. A filceket szoros illesztéssel kell a kötôgerendákhoz és egymáshoz csatlakoztatni. Ha a régi mennyezetburkolatot (legtöbbször nádvakolat) is el kell bontani, csak a födém megfelelô légzárását biztosító burkolat, illetve külön légzáró réteg beépítése jöhet szóba. A meglévô külsô fal utólagos hôszigetelése URSA HF-HL lapokkal készítendô. A lapokat külön rögzítés nélkül (a fa segédváz elemei közé beszorítva ) is be lehet építeni. A kasírozott hôszigetelô lapok alkalmazása kedvezô a hôszigetelô réteg hôvezetési ellenállása szempontjából. Kivitelezés elôtt ellenôrizni kell a meglévô homlokzatvakolat állagát,a károsodott, leváló vakolatrészeket el kell távolítani és szükség esetén a felületet ki kell egyenlíteni, függôleges síkba kell hozni. A segédvázat - pontos kituzés alapján - függôleges síkban kell elhelyezni.

9 Szerkezeti részletek 0 A külsô falak hôszigetelése URSA HF-HL lapokkal készítendô. A lapokat külön rögzítés nélkül (a fa segédváz elemei közé beszorítva ) is be lehet építeni, esetleg a fa bordavázra átlósan rögzített mûanyaghuzal biztosítással. A kasírozott hôszigetelô lapok alkalmazása kedvezô a hôszigetelô réteg hôvezetési ellenállása szempontjából. Csupasz lapok használata esetén a hôszigetelés túlméretezése szükséges. A falszerkezet légzárását, illetve a hôszigetelés sík aljzatát szükség esetén külsô oldali felületkiegyenlítéssel (pl. vakolat, cementhabarcs kell biztosítani. A padlásfödémek a leggazdaságosabban hôszigetelhetô épülethatároló szerkezetek, ezért indokolt vastagabb (- cm vastagságú) URSA ELF, LHF, THERWOO-ROLL filcet beépíteni. A filceket szoros illesztéssel kell a pallókhoz csatlakoztatni. A födémszerkezet légzárását, illetve a pallóváz és a hôszigetelés sík aljzatát szükség esetén felületkiegyenlítéssel (pl. habarcs kell biztosítani. 0 0 tetôfedés tetôfedés aljzata (lécezés) ellenléc (rögzítôléc) URSA SECO alátéthéjazat szarufa talpszelemen hófogó rács ereszdeszkázat fémlemez eresszegély 0 függôereszcsatorna Külsõ fal Kéthéjú, szellõztetett légréteggel, szerelt homlokzatburkolattal szerelt homlokzatburkolat szellôztetett légréteg lécváz között (légzáró-páraáteresztô-réteg - FE vagy FR kasírozás) URSA HF-HL lap hôszigetelés fa lécváz között (felületkiegyenlítô-légzáró réteg - pl.vakolat, falszerkezet felületkiegyenlítô réteg (pl. vakolat, felületképzô réteg (pl. festés, tapéta) Padlásfödém Pallóvázra épített fa vagy építõlemez járóréteggel építôlemez járóréteg 0 URSA ELF, LHF,LHF-00 hôszigetelés rétegben (légzáró-felületkiegyenlítô réteg) födémszerkezet felületkiegyenlítô réteg(pl. vakolat, felületképzô réteg(pl. festés, tapéta)

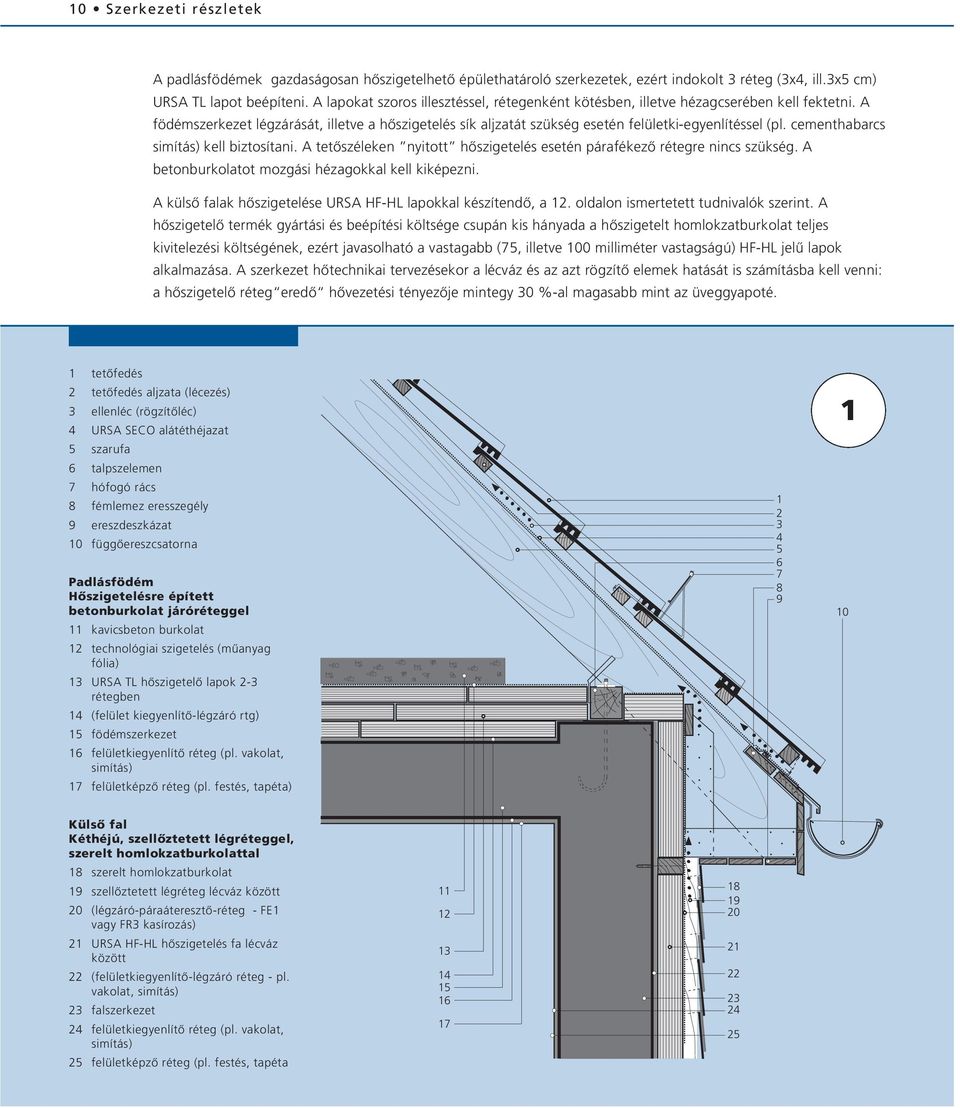

10 0 Szerkezeti részletek A padlásfödémek gazdaságosan hôszigetelhetô épülethatároló szerkezetek, ezért indokolt réteg (x, ill.x cm) URSA TL lapot beépíteni. A lapokat szoros illesztéssel, rétegenként kötésben, illetve hézagcserében kell fektetni. A födémszerkezet légzárását, illetve a hôszigetelés sík aljzatát szükség esetén felületki-egyenlítéssel (pl. cementhabarcs kell biztosítani. A tetôszéleken nyitott hôszigetelés esetén párafékezô rétegre nincs szükség. A betonburkolatot mozgási hézagokkal kell kiképezni. A külsô falak hôszigetelése URSA HF-HL lapokkal készítendô, a. oldalon ismertetett tudnivalók szerint. A hôszigetelô termék gyártási és beépítési költsége csupán kis hányada a hôszigetelt homlokzatburkolat teljes kivitelezési költségének, ezért javasolható a vastagabb (, illetve 00 milliméter vastagságú) HF-HL jelû lapok alkalmazása. A szerkezet hôtechnikai tervezésekor a lécváz és az azt rögzítô elemek hatását is számításba kell venni: a hôszigetelô réteg eredô hôvezetési tényezôje mintegy 0 %-al magasabb mint az üveggyapoté. tetôfedés tetôfedés aljzata (lécezés) ellenléc (rögzítôléc) URSA SECO alátéthéjazat szarufa talpszelemen hófogó rács fémlemez eresszegély ereszdeszkázat 0 függôereszcsatorna Padlásfödém Hõszigetelésre épített betonburkolat járóréteggel kavicsbeton burkolat technológiai szigetelés (mûanyag fólia) URSA TL hôszigetelô lapok - rétegben (felület kiegyenlítô-légzáró rtg) födémszerkezet felületkiegyenlítô réteg (pl. vakolat, felületképzô réteg (pl. festés, tapéta) 0 Külsõ fal Kéthéjú, szellõztetett légréteggel, szerelt homlokzatburkolattal szerelt homlokzatburkolat szellôztetett légréteg lécváz között 0 (légzáró-páraáteresztô-réteg - FE vagy FR kasírozás) URSA HF-HL hôszigetelés fa lécváz között (felületkiegyenlítô-légzáró réteg - pl. vakolat, falszerkezet felületkiegyenlítô réteg (pl. vakolat, felületképzô réteg (pl. festés, tapéta 0

11 Szerkezeti részletek A könnyûszerkezetes építésmód egyik mai megjelenési formája (a huzamos emberi tartózkodásra szolgáló épületek esetében is) a favázas teherhordó szerkezettel és könnyû épülethatároló szerkezetekkel készülô épület. A könnyû épülethatároló szerkezetek egyik kedvezôtlen jellemzôje a csekély hôtároló képesség ( hôtehetetlenség, hôcsillapítás ) amely elsôsorban a nyári hôterhelés szempontjából problematikus. A környezetbôl a helyiségbe bejutó energiaáramok mérséklésének egyik hatékony módszere a kéthéjú, szellôztetett légréteges határoló szerkezetek kialakítása. A külsô falak hôszigetelését nyíróigénybevételeknek kitehetô, rétegelválási szilárdsággal bíró üveggyapot termékekkel kell készíteni, mivel így a hôszigetelést külön rögzítés nélkül (a favázak elemei közé beszorítva ) is be lehet építeni. A szerkezetet - megfelelô légzárása és hatékony nedvesség elleni védelme érdekében - a hôszigetelô réteg külsô oldalán kis páradiffúziós ellenállású építôlemezzel, belsô oldalán pedig URSA SECO párazáró-párafékezô fóliával kell ellátni. A padlásfödém hôszigetelése és belsô oldali burkolata a külsô falakéval megegyezô lehet, de itt a hôszigetelés felsô rétegéhez kisebb testsûrûségû üveggyapot termékek használhatók a vízszintes beépítés (lényegében csak elhelyezés) révén. A tetôhéjalás vízhatlanságát a vízzáró tetôfedés alatt elhelyezett URSA-SECO alátéthéjazat biztosítja. Mindkét szerkezettípusnál követelmény, hogy a hôszigetelô lapokat szoros illesztéssel kell egymáshoz és a fa vázelemekhez csatlakoztatni. tetôfedés tetôfedés aljzata (lécezés) ellenléc (rögzítôléc) URSA SECO alátéthéjazat szarufa ereszdeszkázat fémlemez eresszegély függôereszcsatorna Külsõ fal Kéthéjú, szellõztetett légréteggel, szerelt homlokzatburkolattal szerelt homlokzatburkolat (vízszintes lécvázon) 0 szellôztetett légréteg függôleges lécvázban légzáró-páraáteresztô réteg (pl. farostlemez) URSA HF-HL-, VL-0 vagy VL- lap hôszigetelés fa vázoszlopok között Alufólia kasírozású THERWOO-FILC hôszigetelés fabordák (zárlécek) között burkolattartó lécváz belsô burkolat (pl. gipszkarton lemez) belsôfelületképzés (pl. tapéta) 0 0 Padlásfödém Könnyûszerkezetes, szerelt járóréteggel és belsõ burkolattal fa pallóterítés, vagy építôlemez járóréteg rácsos tetôtartó alsó övrúdja (fapallóból) URSA ELF, LHF hôszigetelés szarutartók alsó övrúdjai között 0 alufólia kasírozású THERWOO-FILC hôszigetelés fabordák (zárlécek) között burkolattartó lécváz belsô burkolat (pl. gipszkarton) belsô felületképzés (pl. tapéta)

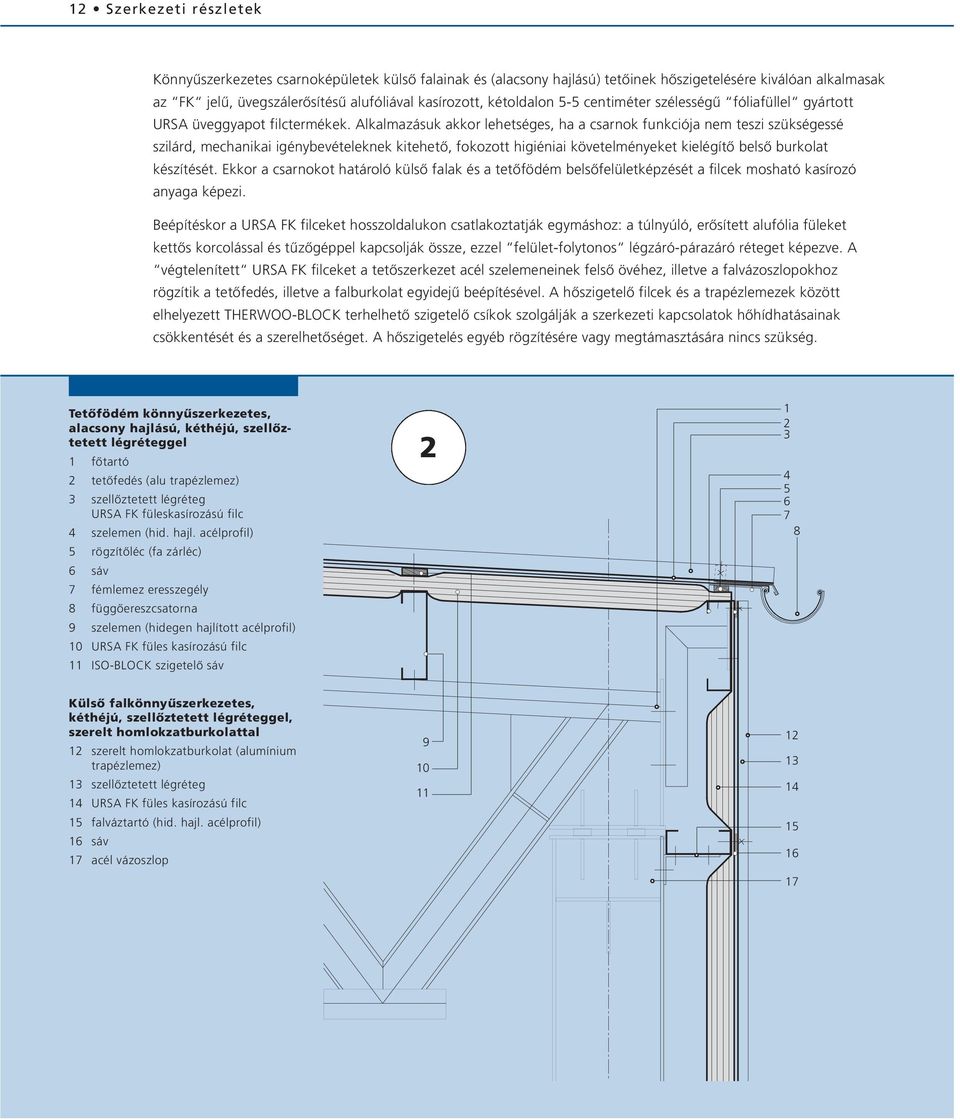

12 Szerkezeti részletek Könnyûszerkezetes csarnoképületek külsô falainak és (alacsony hajlású) tetôinek hôszigetelésére kiválóan alkalmasak az FK jelû, üvegszálerôsítésû alufóliával kasírozott, kétoldalon - centiméter szélességû fóliafüllel gyártott URSA üveggyapot filctermékek. Alkalmazásuk akkor lehetséges, ha a csarnok funkciója nem teszi szükségessé szilárd, mechanikai igénybevételeknek kitehetô, fokozott higiéniai követelményeket kielégítô belsô burkolat készítését. Ekkor a csarnokot határoló külsô falak és a tetôfödém belsôfelületképzését a filcek mosható kasírozó anyaga képezi. Beépítéskor a URSA FK filceket hosszoldalukon csatlakoztatják egymáshoz: a túlnyúló, erôsített alufólia füleket kettôs korcolással és tûzôgéppel kapcsolják össze, ezzel felület-folytonos légzáró-párazáró réteget képezve. A végtelenített URSA FK filceket a tetôszerkezet acél szelemeneinek felsô övéhez, illetve a falvázoszlopokhoz rögzítik a tetôfedés, illetve a falburkolat egyidejû beépítésével. A hôszigetelô filcek és a trapézlemezek között elhelyezett THERWOO-BLOCK terhelhetô szigetelô csíkok szolgálják a szerkezeti kapcsolatok hôhídhatásainak csökkentését és a szerelhetôséget. A hôszigetelés egyéb rögzítésére vagy megtámasztására nincs szükség. Tetôfödém könnyûszerkezetes, alacsony hajlású, kéthéjú, szellôztetett légréteggel fôtartó tetôfedés (alu trapézlemez) szellôztetett légréteg URSA FK füleskasírozású filc szelemen (hid. hajl. acélprofil) rögzítôléc (fa zárléc) sáv fémlemez eresszegély függôereszcsatorna szelemen (hidegen hajlított acélprofil) 0 URSA FK füles kasírozású filc ISO-BLOCK szigetelô sáv Külsô falkönnyûszerkezetes, kéthéjú, szellôztetett légréteggel, szerelt homlokzatburkolattal szerelt homlokzatburkolat (alumínium trapézlemez) szellôztetett légréteg URSA FK füles kasírozású filc falváztartó (hid. hajl. acélprofil) sáv acél vázoszlop 0

13 Szerkezeti részletek A külsô falak hôszigetelése URSA HF-HL lapokkal készítendô. A lapokat külön rögzítésnélkül (a fa segédváz elemei közé beszorítva ) is be lehet építeni, esetleg a fa bordavázra átlósan rögzített mûanyagháló biztosítással. A kasírozott hôszigetelô lapok alkalmazása kedvezô a hôszigetelô réteg hôvezetési ellenállása szempontjából. Csupasz lapok használata esetén a rétegvastagság túlméretezése szükséges. A falszerkezet légzárását, illetve a hôszigetelés sík aljzatát szükség esetén külsô oldali felületkiegyenlítéssel (pl. vakolat, cementhabarcs kell biztosítani. A tetôteret határoló ferdefalak és födémek hôszigetelésének felsô rétege a URSA ELF, LHF jelû ficbôl, alsó rétege pedig az alufóliával kasírozott THERWOO-FILC-bôl készíthetô. A THERWOO-FILC-en túlnyúló alufóliafüleket a fa segédváz zárléceinek belsô felületére tûzik, és öntapadó alucsíkkal leragasztják, így felületfolytonos párazáró réteget képezve. Padlásfödém (nem járható búvótér-födém) tetôfedés és aljzata (lécezés) ellenléc - szellôzt. légréteg URSA SECO alátéthéjazat szellôztetett légréteg (NP légzáró-páraáteresztô réteg) THERWOO-ROLL filc hôszigetelés szarufák között THERWOO-FILC hôszigetelés vázelemek között deszkázat nádvakolat 0 felületképzô réteg (pl. festés) 0 Tetôtérbeépítést határoló ferde fal és belsô térdfal THERWOO-ROLL filc hôszigetelés deszkaváz között falazat (válaszfal) felületkiegyenlítô réteg (vakolat vagy felületképzô réteg (pl. festés) hófogó rács ereszdeszkázat fémlemez eresszegély függôereszcsatorna Külsô falkéthéjú, szerelt homlokzatburkolattal szerelt homlokzatburkolat 0 szellôztetett légréteg (légzáró-páraáteresztô-réteg FR kasírozás) URSA HF-HL lap hôszigetelés (felületkiegyenlítô-légzáró réteg - pl. vakolat, falszerkezet felületkiegyenlítô réteg (pl. vakolat, felületképzô réteg (pl. festés, tapéta) Belsô födém úsztatott párnafás padlószerkezettel URSA LHF (felsô rtg. LHF-NP) filc hôszigetelés Impregnált fa- zárléc párnafa URSA TL-TK vagy TL-TT csík úsztató rétegen 0 0 URSA LHF filc hangelnyelô réteg zárlécek között födémszerkezet (felül sík) 0 felületkiegyenlítô réteg (pl. vakolat, felületképzô réteg padlóburkolat és aljzat A nem járható padlásfödémek (az ábrán búvótér ) hôszigetelésének rétegei a URSA LHF, ELF jelû (vagy a felsô rétegesetében a kasírozott URSA LHF-NP jelû), üveggyapot filcekbôl készíthetôk. A filceket egymáshoz szorosan ütköztetve kell fektetni. A belsô födém hanggátlására a párnafák URSA TL-T úsztató csíkjai, illetve a párnafák közeit kitöltô, jó hangelnyelô képességû URSA LHF, ELF filcek szolgálnak.

14 Szerkezeti részletek A külsô falak kéthéjú, szellôztetett légréteges kialakítása igen kedvezô: nyáron a környezetbôl a belsôtérbe bejutó hôáramok csökkentése, télen pedig a szerkezetbe (bármilyen úton-módon) bejutó nedvesség és pára automatikus elszállítása jelent elônyt az egyhéjú szerkezetekkel szemben. A szerelt homlokzatburkolat alkalmazása tartós, korai felújítást nem igénylô és (helyes típusválasztás és gondos tervezés esetén) esztétikus homlokzatképzést eredményezhet. A szerkezet hôszigetelése URSA HF-HL lapokkal készítendô, a. oldalon ismertetett tudnivalók szerint A tetôteret határoló szerkezetek ábrázolt könnyûszerkezetes kialakítása hôtárolás szempontjából kedvezôtlen. A nyári hôterhelés csökkentésének egyik módszere a kétszellôzô légréteges szerkezetkialakítás. A szerkezet tervezésekor különös gondot kell fordítani a be- és kiszellôzônyílások méretezésére, illetve a szellôzô tetôfedô elemek elhelyezésére. Tetôtérbeépítést határoló ferde fal és belsô térdfa tetôfedés és aljzata (lécezés) ellenléc - szellôzt. légréteg URSA SECO alátéthéjazat szellôztetett légréteg (NP légzáró-páraáteresztô réteg) THERWOO-ROLL filc hôszigetelés szarufák között THERWOO-FILC hôszigetelés zárlécváz között burkolattartó lécváz 0 felületképzô réteg (pl. tapéta) THERWO-ROLL hõszigetelés és URSA LHF (NP) filc hõszigetelés deszkaváz között burkolattartó lécváz burkolat (pl. gipszkarton) felületképzô réteg (pl. tapéta) 0 Belsô födém úsztatott párnafás padlószerkezettel ereszdeszkázat fémlemez eresszegély függõereszcsatorna Impregnált fa- zárléc párnafa URSA TL-TK vagy TL-TT csík úsztató rétegen 0 URSA ELF, LHF (felsõ rtg. LHF-NP) filc hõszigetelés padlóburkolat és aljzat URSA LHF filc hangelnyelõ réteg zárlécek között födémszerkezet (felül sík) felületkiegyenlítõ réteg (pl. vakolat, felületképzõ réteg 0 0 A nem járható padlásfödémek (az ábrán búvótér ) hôszigetelésének rétegei a URSA LHF, ELF jelû (vagy a felsô réteg esetében a kasírozott URSA LHF-NP jelû), üveggyapot filcekbôl készíthetôk. A filceket egymáshoz szorosan ütköztetve kell fektetni. A belsô födém hanggátlására a párnafák URSA TL-T úsztató csíkjai, illetve a párnafák közeit kitöltô, jó hangelnyelô képességû URSA LHF, filcek szolgálnak.

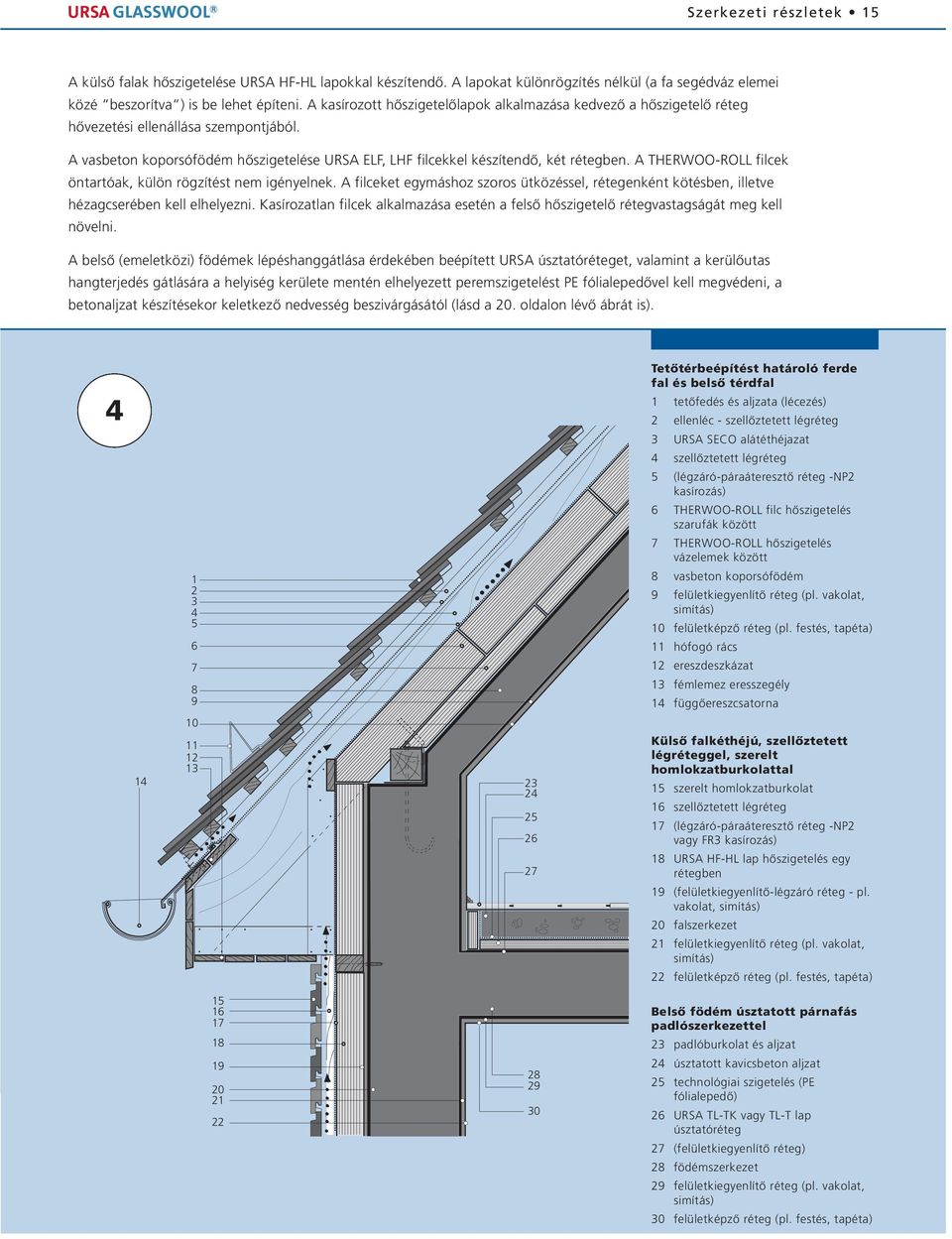

15 Szerkezeti részletek A külsô falak hôszigetelése URSA HF-HL lapokkal készítendô. A lapokat különrögzítés nélkül (a fa segédváz elemei közé beszorítva ) is be lehet építeni. A kasírozott hôszigetelôlapok alkalmazása kedvezô a hôszigetelô réteg hôvezetési ellenállása szempontjából. A vasbeton koporsófödém hôszigetelése URSA ELF, LHF filcekkel készítendô, két rétegben. A THERWOO-ROLL filcek öntartóak, külön rögzítést nem igényelnek. A filceket egymáshoz szoros ütközéssel, rétegenként kötésben, illetve hézagcserében kell elhelyezni. Kasírozatlan filcek alkalmazása esetén a felsô hôszigetelô rétegvastagságát meg kell növelni. A belsô (emeletközi) födémek lépéshanggátlása érdekében beépített URSA úsztatóréteget, valamint a kerülôutas hangterjedés gátlására a helyiség kerülete mentén elhelyezett peremszigetelést PE fólialepedôvel kell megvédeni, a betonaljzat készítésekor keletkezô nedvesség beszivárgásától (lásd a 0. oldalon lévô ábrát is). 0 Tetôtérbeépítést határoló ferde fal és belsô térdfal tetôfedés és aljzata (lécezés) ellenléc - szellôztetett légréteg URSA SECO alátéthéjazat szellôztetett légréteg (légzáró-páraáteresztô réteg -NP kasírozás) THERWOO-ROLL filc hôszigetelés szarufák között THERWOO-ROLL hôszigetelés vázelemek között vasbeton koporsófödém felületkiegyenlítô réteg (pl. vakolat, 0 felületképzô réteg (pl. festés, tapéta) hófogó rács ereszdeszkázat fémlemez eresszegély függôereszcsatorna Külsô falkéthéjú, szellôztetett légréteggel, szerelt homlokzatburkolattal szerelt homlokzatburkolat szellôztetett légréteg (légzáró-páraáteresztô réteg -NP vagy FR kasírozás) URSA HF-HL lap hôszigetelés egy rétegben (felületkiegyenlítô-légzáró réteg - pl. vakolat, 0 falszerkezet felületkiegyenlítô réteg (pl. vakolat, felületképzô réteg (pl. festés, tapéta) 0 0 Belsô födém úsztatott párnafás padlószerkezettel padlóburkolat és aljzat úsztatott kavicsbeton aljzat technológiai szigetelés (PE fólialepedô) URSA TL-TK vagy TL-T lap úsztatóréteg (felületkiegyenlítô réteg) födémszerkezet felületkiegyenlítô réteg (pl. vakolat, 0 felületképzô réteg (pl. festés, tapéta)

16 Szerkezeti részletek A külsô falak hôszigetelése egymáshoz szorosan illesztett URSA HF-HL típusú lapokkal készítendô. A lapokat a téglaburkolatot bekötô, vízcseppentôvel kialakított, - mm átmérôjû, rozsdamentes acél kapcsokra húzott mûanyag korong rögzíti. A bekötôkapcsokat minden saroknál és lapközépen (azaz négyzetméterenként, helyen) kell beépíteni. A téglaburkolat és a falszerkezet megfelelô kapcsolatát ezen kívül a szintenkénti kiváltás is biztosítja. A beépített tetôteret határoló ferde falak és födémek hôszigetelésének alsó rétegét az alufóliával kasírozott THERWOO-FILC képezi. A filcen túlnyúló alufóliafüleket a segédváz zárléceinek belsô felületére tûzik és öntapadó alusávkal leragasztják, ilymódon felületfolytonos párazáró réteget képezve. A szarufák, illetve a lécváz hôhídhatása miatt a hôszigetelô rétegek eredô hôvezetési tényezôje mintegy - %-al magasabb, mint az üveggyapot filctermékeké. Tetôtérbeépítést határoló külsô térdfal és ferde fal tetôfedés és aljzata (lécezés) ellenléc - szellôztetett légréteg URSA SECO alátéthéjazat szellôztetett légréteg (NP kasírozás - légzárópáraáteresztô réteg) THERWOO-ROLL filc hôszigetelés szarufák között THERWOO-FILC hôszigetelés fa segédváz elemei között lécváz - bezárt légréteg belsô burkolat (pl. lambéria, gipszkarton tapétázva, stb.) 0 hófogó rács ereszdeszkázat fémlemez eresszegély függôereszcsatorna Külsõ fal kéthéjú, szellõztetett légréteggel homlokzati téglaburkolattal padlóburkolat felületkiegyenlítô réteg úsztatott kavicsbeton aljzat technológiai szigetelés (PE fólialepedô) URSA TL-TK vagy TL-T lap úsztatóréteg (felületkiegyenlítô réteg) 0 födémszerkezet felületkiegyenlítô réteg (pl. vakolat, felületképzô réteg (pl. festés, tapéta) 0 Belsô födém úsztatott betonaljzatos padlószerkezettel homlokzati téglaburkolat szellôztetett légréteg (légzáró-páraáteresztô réteg - FR kasírozás) URSA HF-HL hôszigetelés (felületkiegyenlítô-légzáró réteg - pl.vakolat, falszerkezet felületkiegyenlítô réteg (pl. vakolat, 0 átkötô kapocs - rögzítô tárcsa felületképzô réteg 0 0

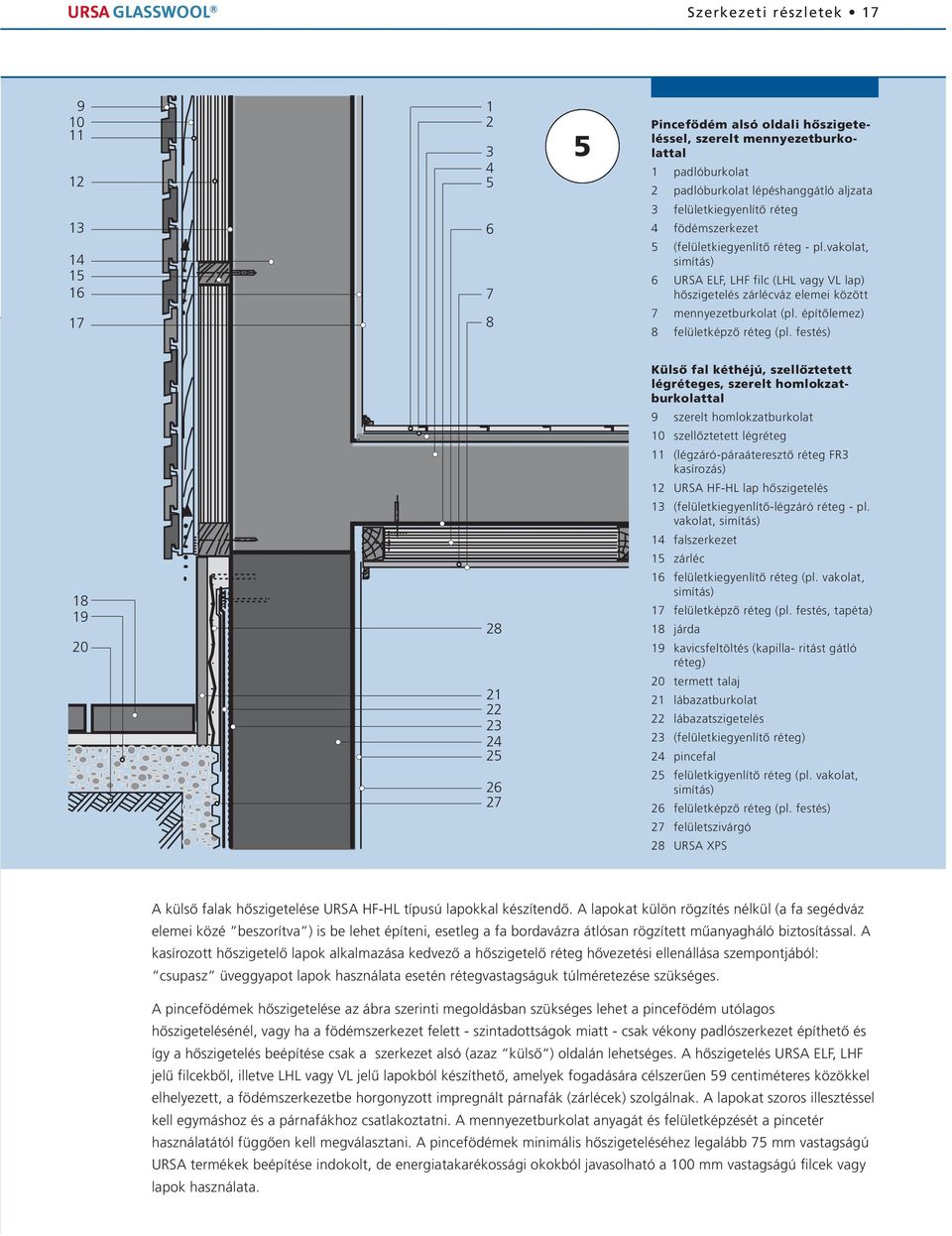

17 Szerkezeti részletek 0 Pincefödém alsó oldali hôszigeteléssel, szerelt mennyezetburkolattal padlóburkolat padlóburkolat lépéshanggátló aljzata felületkiegyenlítô réteg födémszerkezet (felületkiegyenlítô réteg - pl.vakolat, URSA ELF, LHF filc (LHL vagy VL lap) hôszigetelés zárlécváz elemei között mennyezetburkolat (pl. építôlemez) felületképzô réteg (pl. festés) Külsô fal kéthéjú, szellôztetett légréteges, szerelt homlokzatburkolattal szerelt homlokzatburkolat 0 szellôztetett légréteg (légzáró-páraáteresztô réteg FR kasírozás) URSA HF-HL lap hôszigetelés (felületkiegyenlítô-légzáró réteg - pl. vakolat, falszerkezet zárléc 0 felületkiegyenlítô réteg (pl. vakolat, felületképzô réteg (pl. festés, tapéta) járda kavicsfeltöltés (kapilla- ritást gátló réteg) 0 termett talaj lábazatburkolat lábazatszigetelés (felületkiegyenlítô réteg) pincefal felületkigyenlítô réteg (pl. vakolat, felületképzô réteg (pl. festés) felületszivárgó URSA XPS A külsô falak hôszigetelése URSA HF-HL típusú lapokkal készítendô. A lapokat külön rögzítés nélkül (a fa segédváz elemei közé beszorítva ) is be lehet építeni, esetleg a fa bordavázra átlósan rögzített mûanyagháló biztosítással. A kasírozott hôszigetelô lapok alkalmazása kedvezô a hôszigetelô réteg hôvezetési ellenállása szempontjából: csupasz üveggyapot lapok használata esetén rétegvastagságuk túlméretezése szükséges. A pincefödémek hôszigetelése az ábra szerinti megoldásban szükséges lehet a pincefödém utólagos hôszigetelésénél, vagy ha a födémszerkezet felett - szintadottságok miatt - csak vékony padlószerkezet építhetô és így a hôszigetelés beépítése csak a szerkezet alsó (azaz külsô ) oldalán lehetséges. A hôszigetelés URSA ELF, LHF jelû filcekbôl, illetve LHL vagy VL jelû lapokból készíthetô, amelyek fogadására célszerûen centiméteres közökkel elhelyezett, a födémszerkezetbe horgonyzott impregnált párnafák (zárlécek) szolgálnak. A lapokat szoros illesztéssel kell egymáshoz és a párnafákhoz csatlakoztatni. A mennyezetburkolat anyagát és felületképzését a pincetér használatától függôen kell megválasztani. A pincefödémek minimális hôszigeteléséhez legalább mm vastagságú URSA termékek beépítése indokolt, de energiatakarékossági okokból javasolható a 00 mm vastagságú filcek vagy lapok használata.

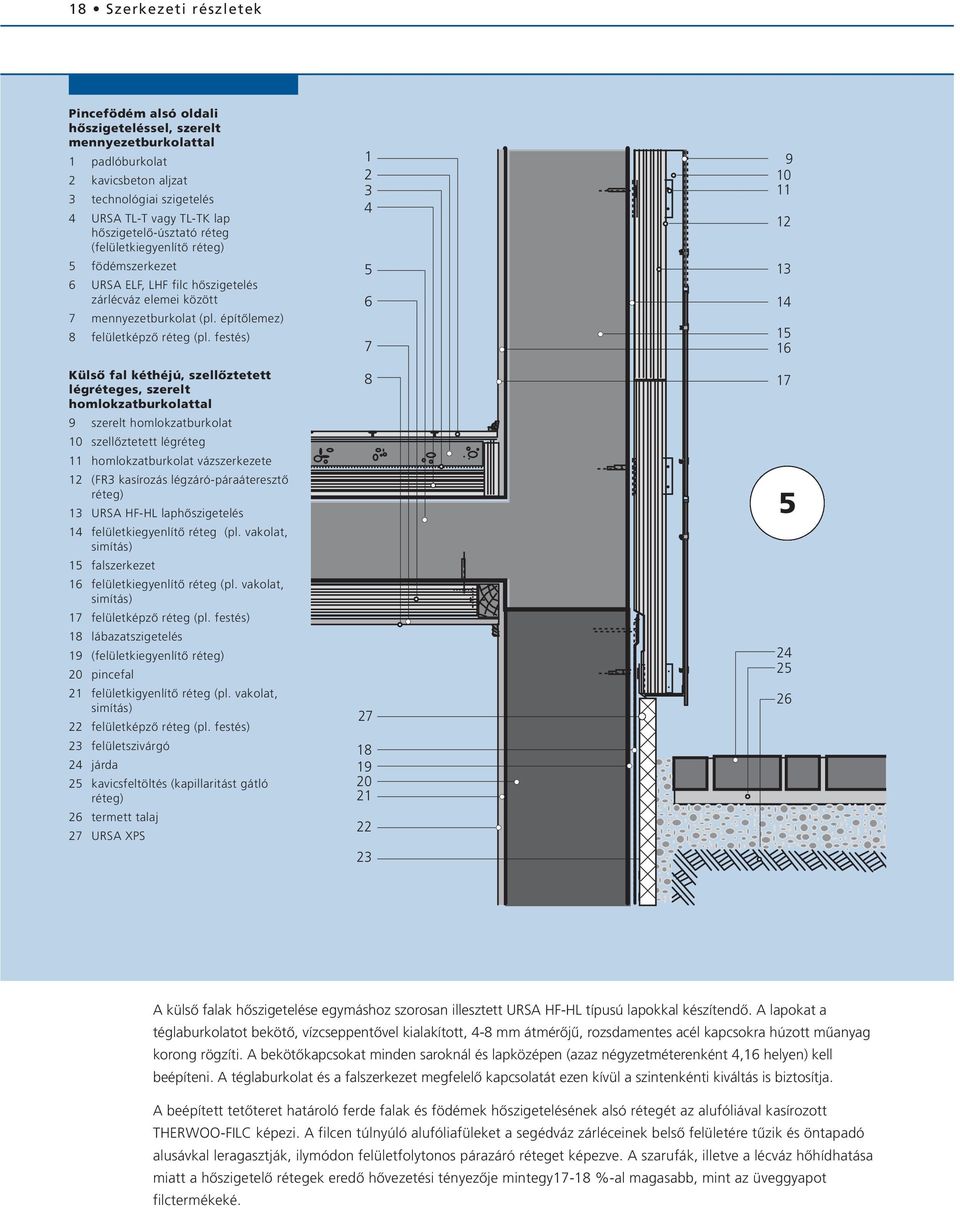

18 Szerkezeti részletek Pincefödém alsó oldali hôszigeteléssel, szerelt mennyezetburkolattal padlóburkolat kavicsbeton aljzat technológiai szigetelés URSA TL-T vagy TL-TK lap hôszigetelô-úsztató réteg (felületkiegyenlítô réteg) födémszerkezet URSA ELF, LHF filc hôszigetelés zárlécváz elemei között mennyezetburkolat (pl. építôlemez) felületképzô réteg (pl. festés) Külsô fal kéthéjú, szellôztetett légréteges, szerelt homlokzatburkolattal szerelt homlokzatburkolat 0 szellôztetett légréteg homlokzatburkolat vázszerkezete (FR kasírozás légzáró-páraáteresztô réteg) URSA HF-HL laphôszigetelés felületkiegyenlítô réteg (pl. vakolat, falszerkezet felületkiegyenlítô réteg (pl. vakolat, felületképzô réteg (pl. festés) lábazatszigetelés (felületkiegyenlítô réteg) 0 pincefal felületkigyenlítô réteg (pl. vakolat, felületképzô réteg (pl. festés) felületszivárgó járda kavicsfeltöltés (kapillaritást gátló réteg) termett talaj URSA XPS 0 0 A külsô falak hôszigetelése egymáshoz szorosan illesztett URSA HF-HL típusú lapokkal készítendô. A lapokat a téglaburkolatot bekötô, vízcseppentôvel kialakított, - mm átmérôjû, rozsdamentes acél kapcsokra húzott mûanyag korong rögzíti. A bekötôkapcsokat minden saroknál és lapközépen (azaz négyzetméterenként, helyen) kell beépíteni. A téglaburkolat és a falszerkezet megfelelô kapcsolatát ezen kívül a szintenkénti kiváltás is biztosítja. A beépített tetôteret határoló ferde falak és födémek hôszigetelésének alsó rétegét az alufóliával kasírozott THERWOO-FILC képezi. A filcen túlnyúló alufóliafüleket a segédváz zárléceinek belsô felületére tûzik és öntapadó alusávkal leragasztják, ilymódon felületfolytonos párazáró réteget képezve. A szarufák, illetve a lécváz hôhídhatása miatt a hôszigetelô rétegek eredô hôvezetési tényezôje mintegy- %-al magasabb, mint az üveggyapot filctermékeké.

19 Szerkezeti részletek 0 Pincefödém szerkezeten belüli hôszigeteléssel, úsztatott betonaljzatos padlószerkezettel padlóburkolat (felületkiegyenlítô réteg) kavicsbeton aljzat technológiai szigetelés (pl. PE fólialepedô) URSA TL-T lap hôszigetelô-úsztató réteg födémszerkezet felületkiegyenlítô réteg (pl. vakolat, felületképzô réteg (pl. festés) Külsô fal magszigetelésû, homlokzati téglaburkolattal homlokzati téglaburkolat bezárt légréteg (0 mm) 0 átkötô kapocs és rögzítô tárcsa URSA HF-HL lap vagy VL-0,VL- lap hôszigetelés (felületkiegyenlítô-légzáró réréteg pl. vakolat, falszerkezet 0 felületkiegyenlítô réteg (pl. vakolat, felületképzô réteg (pl. festés, tapéta) járda kavicsfeltöltés (kapillaritást gátló réteg) termett talaj acél kiváltótartó (perforálva) 0 lábazatszigetelés felületkiegyenlítô réteg pincefal felületkigyenlítô réteg (pl. vakolat, felületképzô réteg (pl. festés) felületszivárgó URSA XPS A külsô falak hôszigetelése egymáshoz szorosan illesztett URSA lapokkal készítendô. A lapokat a téglaburkolatot bekötô, - milliméter átmérôjû, rozsdamentes acél kapcsokra húzott mûanyagkorongok rögzítik. A bekötôkapcsokat minden lapsaroknál és lapközépen (vagyis négyzetméterenként, helyen) kell beépíteni. A téglaburkolat és a falszerkezet megfelelô kapcsolatát ezen kívül a szintenkénti kiváltás is biztosítja. A hôszigetelés és a téglaburkolat között falazáskor 0 milliméter tágasságú légréteget kell hagyni azért, hogy az esetlegesen a szerkezetbe kerülô, és a téglaburkolat belsô felén lecsapódó nedvesség ne rekedjen a szerkezetben. A nedvesség kivezetését a külsô térbe a kiváltó acélprofil perforációja teszi lehetôvé. A pincefödémek hôszigetelése az ábra szerinti megoldásban akkor lehetséges, ha a födémszerkezet felett a kívánt vastagságú hôszigetelô réteg(ek) beépítésére elegendô hely (szerkezeti vastagság) van. A hôszigetelô-úsztató réteg készítéséhez egy rétegben (max cm) a URSA TL-T jelû, két rétegben pedig a URSA TL-TK és TL-TT jelû terhelhetô lapok alkalmasak. A lapokat szoros illesztéssel, kötésben és rétegenként hézagcserében kell fektetni. A falcsatlakozások mentén URSA TL-T sávok elhelyezésével szegélysávot kell készíteni a kerülôutas testhangterjedés ellen. A hôszigetelô réteget technológiai szigeteléssel kell védeni a kavicsbeton aljzat bedolgozásakor keletkezô nedvesség beszívódásától. A polietilén fóliatakarást a szegélysávokra is fel kell hajtani, esetleges toldásukat legalább 0 centiméter széles átlapolással kell kialakítani.

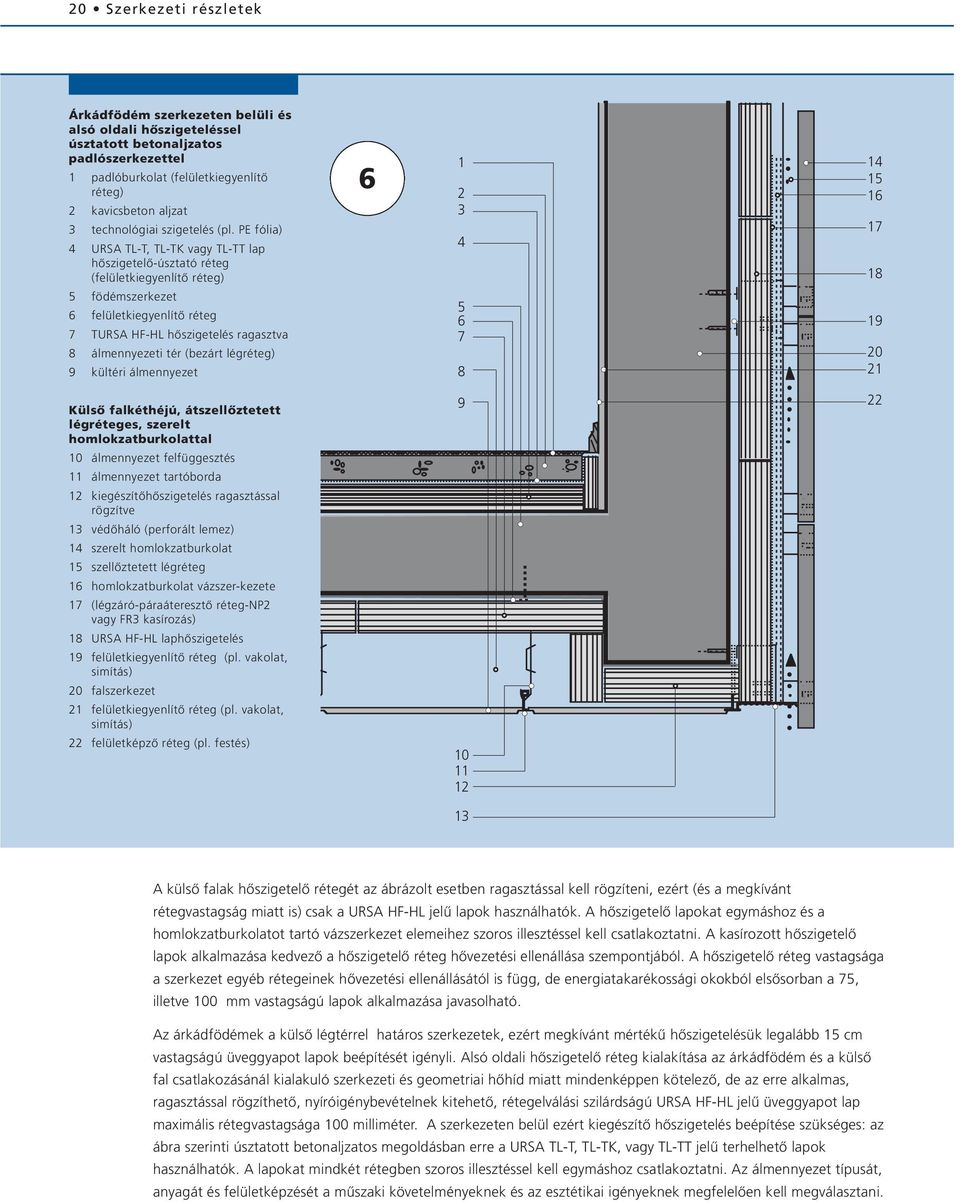

20 0 Szerkezeti részletek Árkádfödém szerkezeten belüli és alsó oldali hôszigeteléssel úsztatott betonaljzatos padlószerkezettel padlóburkolat (felületkiegyenlítô réteg) kavicsbeton aljzat technológiai szigetelés (pl. PE fólia) URSA TL-T, TL-TK vagy TL-TT lap hôszigetelô-úsztató réteg (felületkiegyenlítô réteg) födémszerkezet felületkiegyenlítô réteg TURSA HF-HL hôszigetelés ragasztva álmennyezeti tér (bezárt légréteg) kültéri álmennyezet 0 Külsô falkéthéjú, átszellôztetett légréteges, szerelt homlokzatburkolattal 0 álmennyezet felfüggesztés álmennyezet tartóborda kiegészítôhôszigetelés ragasztással rögzítve védôháló (perforált lemez) szerelt homlokzatburkolat szellôztetett légréteg homlokzatburkolat vázszer-kezete (légzáró-páraáteresztô réteg-np vagy FR kasírozás) URSA HF-HL laphôszigetelés felületkiegyenlítô réteg (pl. vakolat, 0 falszerkezet felületkiegyenlítô réteg (pl. vakolat, felületképzô réteg (pl. festés) 0 A külsô falak hôszigetelô rétegét az ábrázolt esetben ragasztással kell rögzíteni, ezért (és a megkívánt rétegvastagság miatt is) csak a URSA HF-HL jelû lapok használhatók. A hôszigetelô lapokat egymáshoz és a homlokzatburkolatot tartó vázszerkezet elemeihez szoros illesztéssel kell csatlakoztatni. A kasírozott hôszigetelô lapok alkalmazása kedvezô a hôszigetelô réteg hôvezetési ellenállása szempontjából. A hôszigetelô réteg vastagsága a szerkezet egyéb rétegeinek hôvezetési ellenállásától is függ, de energiatakarékossági okokból elsôsorban a, illetve 00 mm vastagságú lapok alkalmazása javasolható. Az árkádfödémek a külsô légtérrel határos szerkezetek, ezért megkívánt mértékû hôszigetelésük legalább cm vastagságú üveggyapot lapok beépítését igényli. Alsó oldali hôszigetelô réteg kialakítása az árkádfödém és a külsô fal csatlakozásánál kialakuló szerkezeti és geometriai hôhíd miatt mindenképpen kötelezô, de az erre alkalmas, ragasztással rögzíthetô, nyíróigénybevételnek kitehetô, rétegelválási szilárdságú URSA HF-HL jelû üveggyapot lap maximális rétegvastagsága 00 milliméter. A szerkezeten belül ezért kiegészítô hôszigetelés beépítése szükséges: az ábra szerinti úsztatott betonaljzatos megoldásban erre a URSA TL-T, TL-TK, vagy TL-TT jelû terhelhetô lapok használhatók. A lapokat mindkét rétegben szoros illesztéssel kell egymáshoz csatlakoztatni. Az álmennyezet típusát, anyagát és felületképzését a mûszaki követelményeknek és az esztétikai igényeknek megfelelôen kell megválasztani.

21 Szerkezeti részletek 0 Külsô fal magszigetelésû, homlokzati téglaburkolattal homlokzati téglaburkolat bezárt légréteg (0 mm) átkötô kapocs rögzítô tárcsa URSA HF-HL vagy VL-0,VL- lap hôszigetelés felületkiegyenlítô-légzáró réteg - pl. vakolat, simítás falszerkezet felületkiegyenlítô réteg (pl. vakolat, felületképzô réteg (pl. festés, tapéta) lábazati fal 0 járda kavicsfeltöltés (kapillaritást gátló réteg) termett talaj 0 Talajon fekvô padlóúsztatott párnafás padlóburkolattal URSA TL-TT vagytl-tk sávon úsztatott párnafa padlóburkolat és aljzata geotextília védôréteg (felporzás ellen) URSA ELF, LHF, LHF-00 filc kitöltés párnafák között szigetelést védô beton talajnedv. elleni szigetelés kavicsbeton aljzat 0 kavicsfeltöltés (kapillaritást gátló réteg) földfeltöltés termett talaj A külsô falak hôszigetelése egymáshoz szorosan illesztett URSA lapokkal készítendô. A lapokat a téglaburkolatot bekötô, - milliméter átmérôjû, rozsdamentes acél kapcsokra húzott mûanyagkorongok rögzítik. A bekötôkapcsokat minden lapsaroknál és lapközépen (vagyis négyzetméterenként, helyen) kell beépíteni. A téglaburkolat és a falszerkezet megfelelô kapcsolatát ezen kívül a szintenkénti kiváltás is biztosítja. A hôszigetelés és a téglaburkolat között falazáskor 0 milliméter tágasságú légréteget kell hagyni azért, hogy az esetlegesen a szerkezetbe kerülô, és a téglaburkolat belsô felületén lecsapódó nedvesség ne rekedjen a szerkezetben. A nedvesség kivezetését a külsô térbe a légréteg alján kiképzett hézag, vagy perforáció teszi lehetôvé. A talajon fekvô padlók hôszigetelésére úsztatott párnafás padlószerkezet esetén a célszerûen centiméteres közökkel elhelyezett impregnált párnafák (zárlécek) közé fektetett URSA ELF, LHF vagy LHF-00 típusú termékek alkalmasak. A filceket vagy lapokat szoros illesztéssel kell a párnafákhoz és egymáshoz illeszteni. A párnafák alá URSA TL-TK vagy TL-TT alátét-sávokat, a falcsatlakozások mentén pedig URSA TL-T lapokból vágott szegélysávot ( peremszigetelést ) kell készíteni a kerülôutas (azaz a falszerkezetben továbbjutó) testhangok ellen. A padlószerkezet alatt a kapilláris nedvességmegszakítás, azaz a padlószerkezetet érô nedvességhatások csökkentése céljából egyszemcsés (legalább - mm szemnagyságú), jól tömörített kavics-feltöltést kell készíteni, az általában szükséges földfeltöltés felett. A talajnedvesség elleni szigetelést csak az épület teherhordó szerkezeteinek elkészülte után szabad megkezdeni és célszerû az elkészült szigetelést kavicsbeton réteggel védeni a mechanikai hatások ellen különösen akkor, ha a vízszigetelés és a padlószerkezet készítése között várhatóan hosszabb idô telik el.

22 Szerkezeti részletek Talajon fekvô padlóhôszigetelésen úsztatott padlóburkolattal padlóburkolat kavicsbeton aljzat technológiai szigetelés (PE fólialepedô) URSA TL-T, TL-TK, vagy TL-TT lap hôszigetelô-úsztató réteg talajnedvesség elleni szigetelés kavicsbeton aljzat kavicsfeltöltés (kapillaritást gátló réteg) földfeltöltés termett talaj Külsô fal kéthéjú, szellôztetett légréteges, homlokzati téglaburkolattal 0 lábazati fal járda kavicsfeltöltés (kapillaritást gátló réteg) termett talaj homlokzati téglaburkolat átkötô kapocs és rögzítôtárcsa szellôztetett légréteg FR kasírozás -légzáró-páraáteresztô rtg URSA HF-HL hôszigetelés (felületkiegyenlítô-légzáró réteg-pl. vakolat, 0 falszerkezet felületkiegyenlítô réteg (pl. vakolat, URSA XPS 0 0 A külsô falak hôszigetelése egymáshoz szorosan illesztett URSA HF-HL lapokkal készítendô. A üvegfátyol kasírozású hôszigetelô lapok alkalmazása kedvezô a hôszigetelô réteg hôvezetési ellenállása szempontjából. A lapokat a téglaburkolatot bekötô, vízcseppentôvel kikalakított, - mm átmérôjû, rozsdamentes acél kapcsokra húzott mûanyagkorongok rögzítik. A bekötôkapcsokat minden lapsaroknál és lapközépen (vagyis négyzetméterenként, helyen) kell beépíteni. A téglaburkolat és a falszerkezet megfelelô kapcsolatát ezen kívül a szintenkénti kiváltás is biztosítja. A légréteg vastagsága - centiméter, átszellôztetése céljából alulbevezetô, felül pedig kivezetô nyílásokat kell kiképezni. Alul ez az elsô téglasor alatti habarcságyazás megszakításával és/vagy az elsô téglasor nyitott függôleges fugaképzésével kivitelezhetô. A talajon fekvô padlók hôszigetelésére úsztatott betonaljzatos padlószerkezet esetén egy rétegben (max cm) a URSA TL-T jelû, két rétegben pedig a URSA TL-TK és TL-TT jelû terhelhetô lapok alkalmasak. A falcsatlakozások mentén TL-T lapokból vágott szegélysávot kell készíteni a kerülôutas testhangterjedés ellen. A hôszigetelô réteget technológiai szigeteléssel kell védeni a kavicsbeton aljzat bedolgozásakor keletkezô nedvesség beszívódásától. A polietilén fólialepedôket a szegélysávokra is fel kell hajtani, esetleges toldásukat legalább 0 centiméter széles átlapolással kell kialakítani. Tudni kell, hogy a talajon fekvô padlószerkezet készítését (és ezen belül a talajnedvesség elleni padlószigetelést is) csak az épület teherhordó szerkezeteinek elkészülte után szabad megkezdeni az egyenlôtlen süllyedések okozta épületkárok elkerülése érdekében. Ugyanezen okból igen fontos a földfeltöltés és a kavicsfeltöltés gondos tömörítése a talajnedveség elleni szigetelés aljzatának betonozása elôtt megfelelôen kell megválasztani.

23 Szerkezeti részletek 0 Válaszfal könnyû vázszerkezettel, szerelt burkolattal felületképzô réteg (pl. üvegszövet betétes tapéta) gipszkarton lemez burkolat(, vagy rétegben) URSA VL vagy VF hangelnyelô lap (0, vagy 00 mm vastag) gipszkarton lemez burkolat (, vagy rétegben) felületképzô réteg (pl. üvegszövet betétes tapéta) válaszfal vezetôborda válaszfal vezetôsín tömítôszalag Pincefödém alsó oldali hôszigeteléssel, úsztatott betonaljzatos padlóval padlóburkolat 0 aljzat kiegyenlítés padlóburkolat aljzata technológiai szigetelés (PE fólialepedô) URSA TL-T,TL-TK vagy TL-TT lapokból készített úsztató réteg (felületkiegyenlítô réteg) födémszerkezet URSA ELF, LHF filc hôszigetelés impregnált fa zárlécváz elemei között mennyezetburkolat (pl. építôlemez) felületképzô réteg 0 Belsô fal fûtött és fûtetlen helyiségek között felületképzô réteg (pl. festés) felületkiegyenlítô réteg (pl. vakolat, 0 falszerkezet URSA VL, ELF, LHF filc hôszigetelés zárlécvázban impregnált fa zárléc falburkolat (pl. építôlemez) felületképzô réteg A belsô ( emeletközi ) födémek lépéshanggátlása érdekében beépített üveggyapotlapokból készített úsztatóréteget, valamint a kerülôutas hangterjedés gátlására a helyiség kerülete mentén elhelyezett üveggyapot sáv peremszigetelést PE fólialepedôvel kell megvédeni a betonaljzat készítésekor keletkezô nedvesség beszivárgásától. A fólialepedôk esetlegesen szükséges toldását a csatlakozó lemezszélek legalább 0 centiméter széles átlapolásával kell kialakítani. A könnyûszerkezetes válaszfalak léghanggátlására vonatkozó tudnivalók a. oldal ábrájánál olvashatók. A fûtött és fûtetlen helyiségeket elválasztó belsô falak (az ábrán pincefal), illetve födémek (az ábrán pincefödém) egyik hôszigetelési megoldása a teherhordó szerkezetekbe horgonyzott, impregnált fa zárlécek közé elhelyezett URSA ELF, LHF jelû üveggyapot filcekkel készülhet. A zárlécváz kiosztásánál célszerû figyelembe venni az üveggyapot filcek gyártási méreteit: ennek megfelelôen az centiméteres közökkel kiosztott zárlécek esetén nem keletkezik hulladék. A filceket szoros illesztéssel kell egymáshoz és a favázak elemeihez csatlakoztatni. A falburkolat és a mennyezetburkolat anyagát és felületképzését a belsô tér használatától függôen kell megválasztani. Felületkiegyenlítô réteg beépítésére a hôszigetelés oldalán általában nincs szükség, de fontos követelmény, hogy a zárlécváz külsô síkja függôleges legyen. A fûtött és fûtetlen helyiségeket elválasztó szerkezetek minimális hôszigeteléséhez legalább mm vastagságú filc beépítése javasolható.

24 Szerkezeti részletek Pincefödém szerkezeten belüli és alsó oldali hôszigeteléssel Impregnált fa zárléc párnafa URSA TL-TT sávon úsztatva padlóburkolat padlóburkolat aljzata geotextília védôréteg (felporzás ellen) URSA ELF, LHF filc hôszigetelés párnafák közé beszorítva födémszerkezet felületkiegyenlítô réteg URSA HF-HL kasírozott lap hôszigetelés ragasztással rögzítve hézagtakaró mûanyag sáv 0 Belsô fal fûtött és fûtetlen helyiségek között 0 felületképzô réteg (pl. üvegszövet betétes tapéta) gipszkarton lemez burkolat (, vagy rétegben) URSA VL vagy VF hangelnyelô lap (0, vagy 00 mm vastag) bezárt légréteg gipszkarton lemez burkolat (, vagy rétegben) felületképzô réteg (pl. üvegszövet betétes tapéta) válaszfal vezetôborda válaszfal vezetôsín tömítô szalag Válaszfal könnyû vázszerkezettek, szerelt burkolattal felületképzô réteg (pl. festés) 0 felületkiegyenlítô réteg (pl. vakolat, falszerkezet felületkiegyenlítô réteg URSA HF-HL kasírozott lap hôszigetelés ragasztással rögzítve mûanyag hézagtakaró sáv 0 A könnyûszerkezetes válaszfalak léghanggátlása részben a szerkezetekbe beépített hangelnyelô anyagtól függ. Erre a célra a URSA VL vagy VF jelû kasírozatlan termékek használhatók, amelyeket beszorítással (a teljes falüreg kitöltése esetén), huzalrögzítéssel, vagy öntapadó fülek segítségével lehet a KNAUF, RIGIPS vagy LAFARGE típusú válaszfalak üregeiben rögzíteni. Fontos a válaszfalak tartószerkezetének elválasztása a csatlakozó szerkezetektôl, amely célra tömítôszalagokat használnak. A válaszfalak hanggátlási minôsége természetesen a gipszkarton burkolat rétegszámától és a csatlakozások hézag- és résmentes lezárásától is függ. A pincefödémek és pincefalak (vagy más, fûtött és fûtetlen tereket elválasztó födémek vagy falak) hôszigetelése az ábra szerintin megoldásban nyíróigénybevételnek kitehetô, rétegelválási szilárdságú URSA HF-HL jelû lapokból készíthetô, amelyeket ragasztással rögzítenek a födém és falszerkezet felületkiegyenlítéssel alkalmassá tett felületére. A lapokat a ragasztás során szoros illesztéssel kell egymáshoz csatlakoztatni. A fal- és mennyezetburkolat anyagát és felületképzését a belsô tér használatától függôen kell megválasztani. Alacsonyabb igényszint esetén elegendô lehet az ábra szerinti megoldás, vagyis például üvegszövettel kasírozott URSA üveggyapot lapok használata külön burkolat nélkül. Ez esetben a lapcsatlakozásoknál mûanyag hézagtakaró sávok elhelyezése javasolható. A pincefödémek minimális hôszigeteléséhez legalább mm vastagságú üveggyapot lapok beépítése szükséges, de energiatakarékossági okokból javasolható a 00 mm vastagságú termékek használata.
