2 SIMATIC HMI Basic panelek 2. generáció - gazdaságos, nagyfelbontású megjelenítési megoldások A SIMATIC HMI Basic panelek második generációját az üzemek területén használt egyszerű HMI alkalmazások gazdaságos megvalósítására optimalizáltuk. A különösen vonzó áron kínált berendezések funkcionalitásuk, megjelenítésük és működésük révén kiválóan használhatók belépő szintű eszközként. További előnyeik: szélesvásznú kijelző 4 és 12 közötti méretben Integrált HIM alapfunkcionalitás tökéletes együttműködés a SIMATIC S zal Jól olvasható kijelző és kezelői felület 4 és 12 közötti méret 16:9 képarányú kijelzővel Egységes szélesvásznú előlapok, hasonlóan a panel PC-khez és a Comfort panelekhez, a beépítési kompatibilitás biztosítása érdekében. Nagyfelbontású megjelenítés színt biztosító színmélységgel Meglevő stílusok használata egy gombnyomásra Energiatakarékos LED-es háttér-világítás (100%-ban állítható) Innovatív, grafikus érintőképernyős felhasználói felület további szabadon konfigurálható gombokkal A megjelenítő optimális kihasználása érdekében vagy speciális gépkonstrukciók esetén álló helyzetben történő függőleges beépítés is lehetséges Minden fontos HMI alapfunkció beépítésre került: Különböző megjelenítési beállítások az alarmok, receptek, archívumok, görbék kijelzésére Változók leolvasása és beállítása Felhasználói adminisztráció Átkapcsolás különböző nyelvek között Szolgáltatásbarát, moduláris készülékkonstrukció Integrált USB interfész a pendrive-ra történő egyszerű archiváláshoz, vagy billentyűzet, egér illetve vonalkódolvasó-berendezés csatlakoztatásához Konzisztens módon PROFINET interfésszel, vagy a 7 és 12 -os verzióknál alternatívaként PROFIBUS interfésszel a kontroller illetve terepi eszközök csatlakoztatásához: például SIMATIC S Basic panelek Tudjon meg többet: siemens.hu/ipar

3 SIMATIC HMI Comfort panelek A legszigorúbb teljesítmény- és funkcionalitási követelmények kielégítésére A SIMATIC HMI Comfort paneleket az üzemi környezetben használt nagyteljesítményű HMI alkalmazások számára terveztük. A nagy teljesítmény, a széles körű funkcionalitás és az integrált interfész a lehető legnagyobb kényelmet kínálja a csúcstechnológiát képviselő alkalmazások számára. Az alapfunkcionalitás mellett az alábbiak teszik vonzóvá ezeket az eszközöket: Nagy fényerejű 16:9 képarányú kijelző 4 és 22 közötti méretben Csúcstechnológiát képviselő integrált HMI funkcionalitás Maximális adatvédelem áramszünet esetén Robusztus öntött alumínium ház érintőképernyővel és/vagy kezelőgombokkal Megbízható leolvashatóság és kezelhetőség az alábbiak miatt: Nagyfelbontású, 16 millió színű, részletes kijelző Maximálisan 170 fokos látószög Komplex kezelői képernyők megjelenítése: Egyedileg beállítható kezelőelemek és grafika Stílusszerkesztő a felhasználó cég arculati elemeinek egy gombnyomásra történő megjelenítéséhez A gép működésének teljes átláthatósága az energiafogyasztás és -költségek csökkentésére: Energiafogyasztás ellenőrzésére szolgáló, előre konfigurálható kapcsolótáblák PROFIenergy az állásidők legjobb kihasználásához PROFIBUS és PROFINET interfészek a kontroller vagy a terepi eszközök csatlakoztatásához, pl. a SIMATIC S A 15 -os készüléktől gigabites PROFINET interfész A 7 -os készüléktől 2-portos Ethernet switch Nagy teljesítmény, beleértve A késleltetés nélküli képgenerálást a görbék kijelzésekor, és A gyors hozzáférést az archívumokhoz és a receptekhez. Különböző megjelenítőprogramok dokumentumok, táblázatok vagy internet oldalak megjelenítéséhez - egyszerű nyomtatási lehetőség A SIMATIC vezérlővel együttműködve a rendszerdiagnosztika programozóeszköz nélkül kiolvasható A folyamatoknak és a gép állapotának folyamatos figyelése opcionális ellenőrző kamerákkal, vagy távkarbantartás Sm@rtClient alkalmazással. Az összes iparágban történő alkalmazásra vonatkozó számos engedély és tanúsítvány A rendszerkártya lehetővé teszi az eszköz programozó szakember bevonása nélkül történő cseréjét, az SD kártyával pedig további memória biztosítására van lehetőség a felhasználói adatok számára. Integrált USB interfészek az USB csatlakozóval ellátott I/O eszközök, pl. nyomtató, vagy vonalkód olvasó csatlakoztatásához Tudjon meg többet: siemens.hu/ipar Comfortpanelek

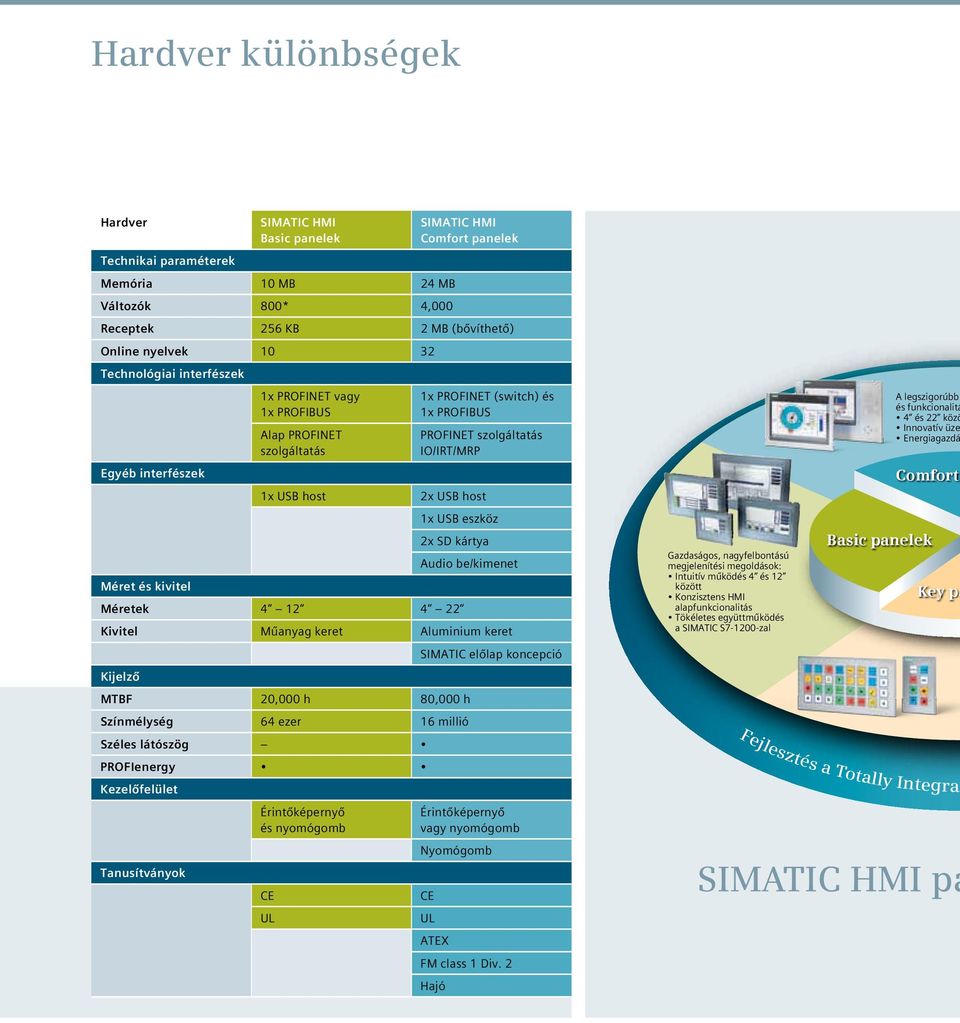

4 Hardver különbségek Hardver SIMATIC HMI Basic panelek SIMATIC HMI Comfort panelek Technikai paraméterek Memória 10 MB 24 MB Változók 800* 4,000 Receptek 256 KB 2 MB (bővíthető) Online nyelvek Technológiai interfészek 1x PROFINET vagy 1x PROFIBUS Alap PROFINET szolgáltatás 1x PROFINET (switch) és 1x PROFIBUS PROFINET szolgáltatás IO/IRT/MRP Egyéb interfészek 1x USB host 2x USB host 1x USB eszköz 2x SD kártya Audio be/kimenet Méret és kivitel Méretek Kivitel Műanyag keret Aluminium keret SIMATIC előlap koncepció Kijelző MTBF 20,000 h 80,000 h Színmélység 64 ezer 16 millió Széles látószög PROFIenergy Kezelőfelület Tanusítványok Érintőképernyő és nyomógomb CE UL Érintőképernyő vagy nyomógomb Nyomógomb CE UL ATEX FM class 1 Div. 2 Hajó Gazdaságos, nagyfelbontású megjelenítési megoldások: Intuitív működés 4 és 12 között Konzisztens HMI alapfunkcionalitás Tökéletes együttműködés a SIMATIC S zal A legszigorúbb és funkcionalitá 4 és 22 közö Innovatív üze Energiagazdá Comfort Basic panelek Key pa Fejlesztés a Totally Integrat SIMATIC HMI pa

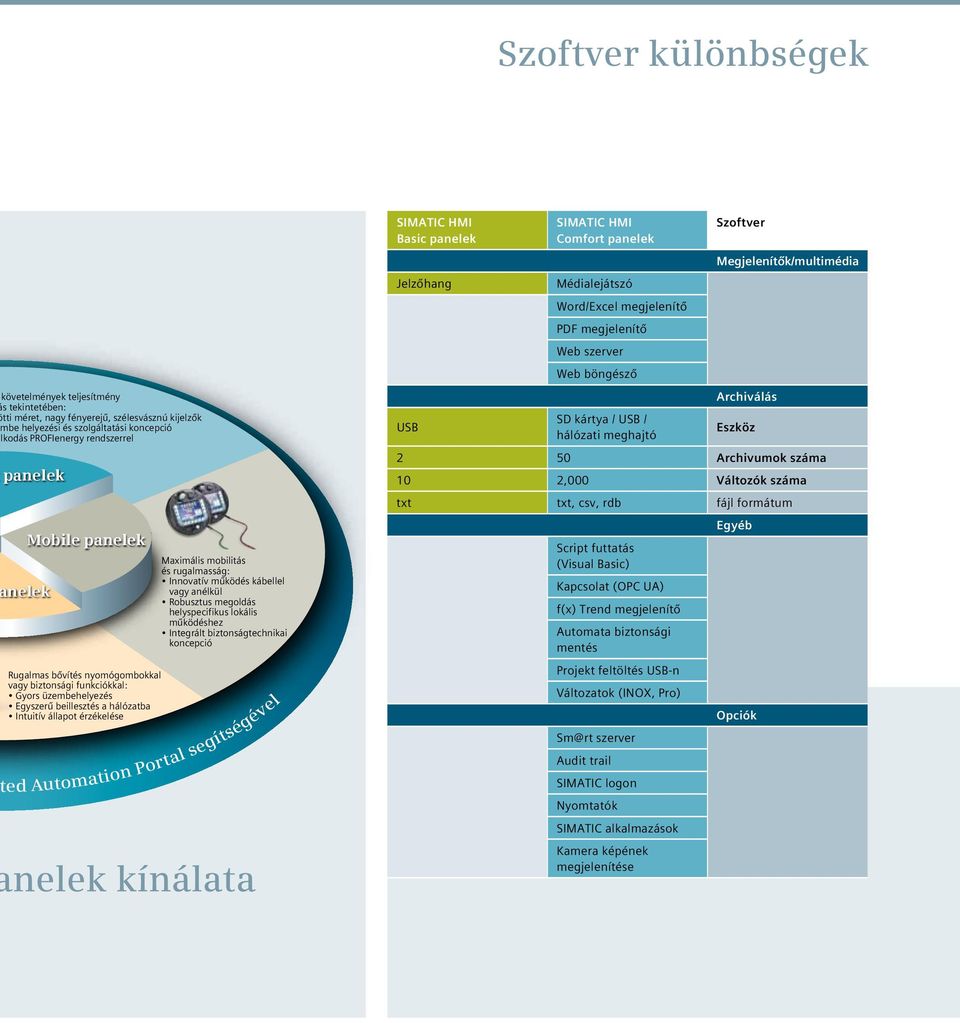

5 Szoftver különbségek követelmények teljesítmény s tekintetében: tti méret, nagy fényerejű, szélesvásznú kijelzők mbe helyezési és szolgáltatási koncepció lkodás PROFIenergy rendszerrel panelek Mobile panelek nelek Rugalmas bővítés nyomógombokkal vagy biztonsági funkciókkal: Gyors üzembehelyezés Egyszerű beillesztés a hálózatba Intuitív állapot érzékelése Maximális mobilitás és rugalmasság: Innovatív működés kábellel vagy anélkül Robusztus megoldás helyspecifikus lokális működéshez Integrált biztonságtechnikai koncepció ed Automation Portal segítségével nelek kínálata SIMATIC HMI Basic panelek SIMATIC HMI Comfort panelek Szoftver Megjelenítők/multimédia Jelzőhang Médialejátszó Word/Excel megjelenítő PDF megjelenítő Web szerver Web böngésző Archiválás USB SD kártya / USB / hálózati meghajtó Eszköz 2 50 Archivumok száma 10 2,000 Változók száma txt txt, csv, rdb fájl formátum Egyéb Script futtatás (Visual Basic) Kapcsolat (OPC UA) f(x) Trend megjelenítő Automata biztonsági mentés Projekt feltöltés USB-n Változatok (INOX, Pro) Opciók Sm@rt szerver Audit trail SIMATIC logon Nyomtatók SIMATIC alkalmazások Kamera képének megjelenítése

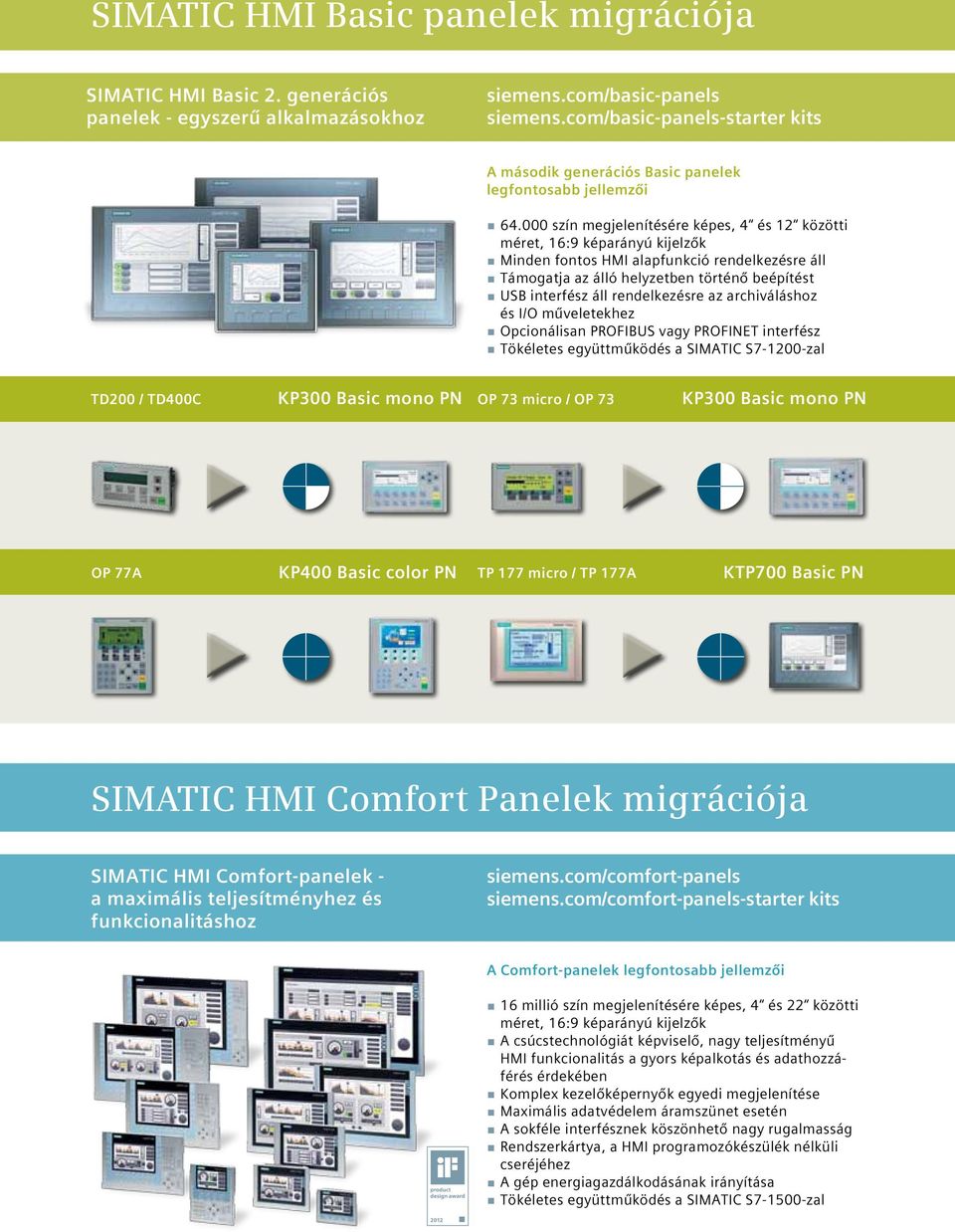

6 SIMATIC HMI Basic panelek migrációja SIMATIC HMI Basic 2. generációs panelek - egyszerű alkalmazásokhoz siemens.com/basic-panels siemens.com/basic-panels-starter kits A második generációs Basic panelek legfontosabb jellemzői szín megjelenítésére képes, 4 és 12 közötti méret, 16:9 képarányú kijelzők Minden fontos HMI alapfunkció rendelkezésre áll Támogatja az álló helyzetben történő beépítést USB interfész áll rendelkezésre az archiváláshoz és I/O műveletekhez Opcionálisan PROFIBUS vagy PROFINET interfész Tökéletes együttműködés a SIMATIC S zal TD200 / TD400C KP300 Basic mono PN OP 73 micro / OP 73 KP300 Basic mono PN OP 77A KP400 Basic color PN TP 177 micro / TP 177A KTP700 Basic PN SIMATIC HMI Comfort Panelek migrációja SIMATIC HMI Comfort-panelek - a maximális teljesítményhez és funkcionalitáshoz siemens.com/comfort-panels siemens.com/comfort-panels-starter kits A Comfort-panelek legfontosabb jellemzői 16 millió szín megjelenítésére képes, 4 és 22 közötti méret, 16:9 képarányú kijelzők A csúcstechnológiát képviselő, nagy teljesítményű HMI funkcionalitás a gyors képalkotás és adathozzáférés érdekében Komplex kezelőképernyők egyedi megjelenítése Maximális adatvédelem áramszünet esetén A sokféle interfésznek köszönhető nagy rugalmasság Rendszerkártya, a HMI programozókészülék nélküli cseréjéhez A gép energiagazdálkodásának irányítása Tökéletes együttműködés a SIMATIC S zal

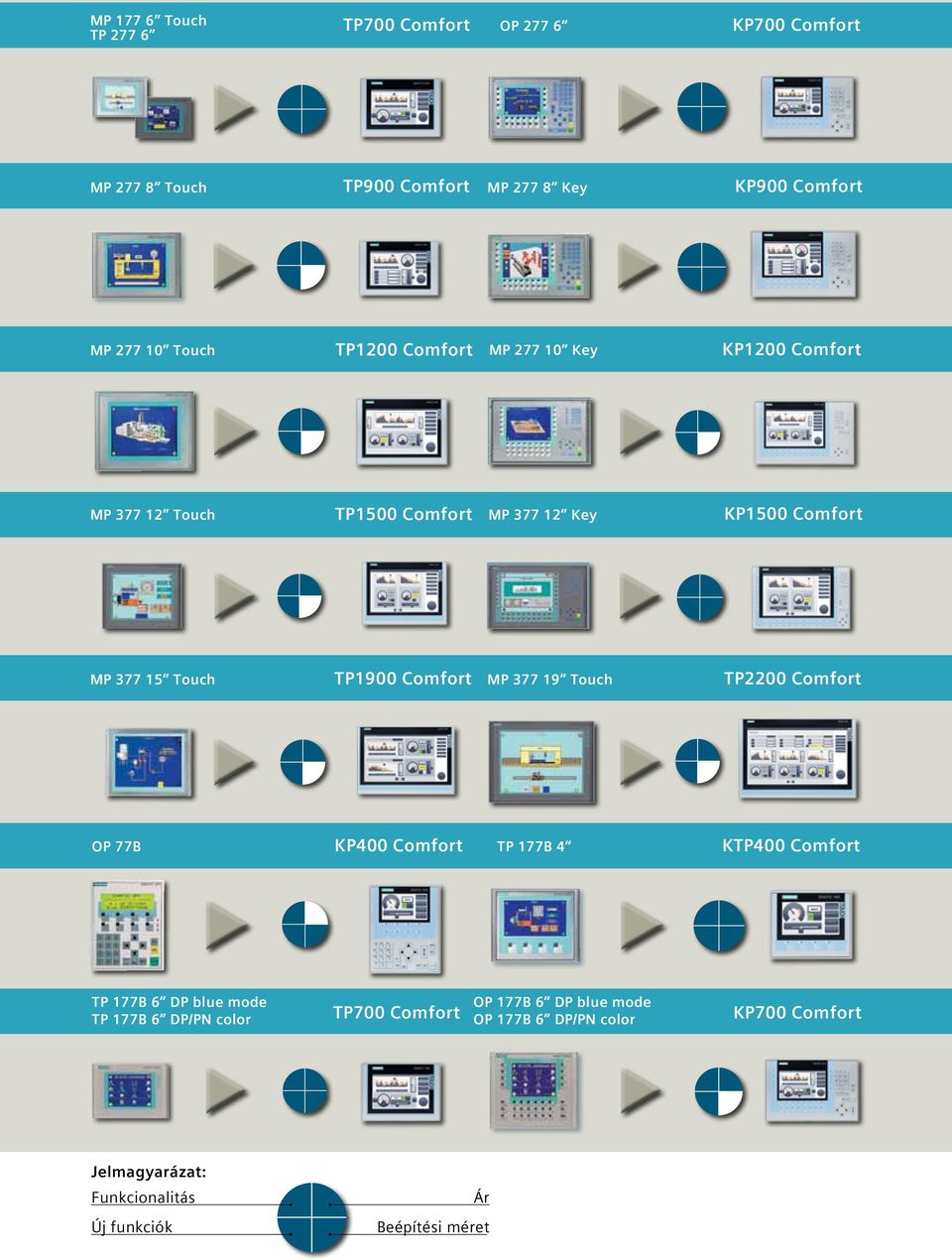

7 MP Touch TP TP700 Comfort OP KP700 Comfort MP Touch TP900 Comfort MP Key KP900 Comfort MP Touch TP1200 Comfort MP Key KP1200 Comfort MP Touch TP1500 Comfort MP Key KP1500 Comfort MP Touch TP1900 Comfort MP Touch TP2200 Comfort OP 77B KP400 Comfort TP 177B 4 KTP400 Comfort TP 177B 6 DP blue mode TP 177B 6 DP/PN color TP700 Comfort OP 177B 6 DP blue mode OP 177B 6 DP/PN color KP700 Comfort Jelmagyarázat: Funkcionalitás Új funkciók Ár Beépítési méret

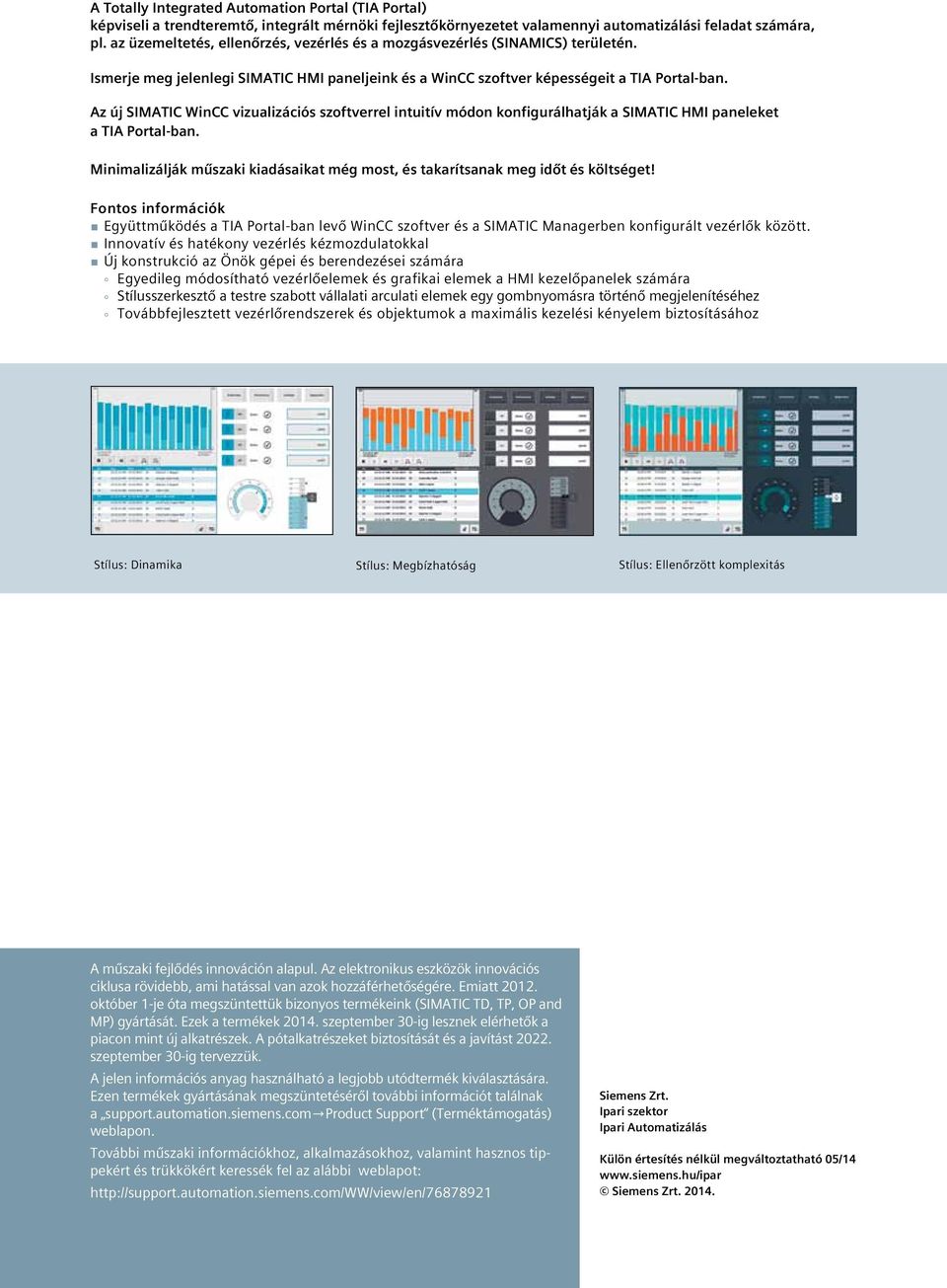

8 A Totally Integrated Automation Portal (TIA Portal) képviseli a trendteremtő, integrált mérnöki fejlesztőkörnyezetet valamennyi automatizálási feladat számára, pl. az üzemeltetés, ellenőrzés, vezérlés és a mozgásvezérlés (SINAMICS) területén. Ismerje meg jelenlegi SIMATIC HMI paneljeink és a WinCC szoftver képességeit a TIA Portal-ban. Az új SIMATIC WinCC vizualizációs szoftverrel intuitív módon konfigurálhatják a SIMATIC HMI paneleket a TIA Portal-ban. Minimalizálják műszaki kiadásaikat még most, és takarítsanak meg időt és költséget! Fontos információk Együttműködés a TIA Portal-ban levő WinCC szoftver és a SIMATIC Managerben konfigurált vezérlők között. Innovatív és hatékony vezérlés kézmozdulatokkal Új konstrukció az Önök gépei és berendezései számára Egyedileg módosítható vezérlőelemek és grafikai elemek a HMI kezelőpanelek számára Stílusszerkesztő a testre szabott vállalati arculati elemek egy gombnyomásra történő megjelenítéséhez Továbbfejlesztett vezérlőrendszerek és objektumok a maximális kezelési kényelem biztosításához Stílus: Dinamika Stílus: Megbízhatóság Stílus: Ellenőrzött komplexitás A műszaki fejlődés innováción alapul. Az elektronikus eszközök innovációs ciklusa rövidebb, ami hatással van azok hozzáférhetőségére. Emiatt október 1-je óta megszüntettük bizonyos termékeink (SIMATIC TD, TP, OP and MP) gyártását. Ezek a termékek szeptember 30-ig lesznek elérhetők a piacon mint új alkatrészek. A pótalkatrészeket biztosítását és a javítást szeptember 30-ig tervezzük. A jelen információs anyag használható a legjobb utódtermék kiválasztására. Ezen termékek gyártásának megszüntetéséről további információt találnak a support.automation.siemens.com Product Support (Terméktámogatás) weblapon. További műszaki információkhoz, alkalmazásokhoz, valamint hasznos tippekért és trükkökért keressék fel az alábbi weblapot: Siemens Zrt. Ipari szektor Ipari Automatizálás Külön értesítés nélkül megváltoztatható 05/14 Siemens Zrt
