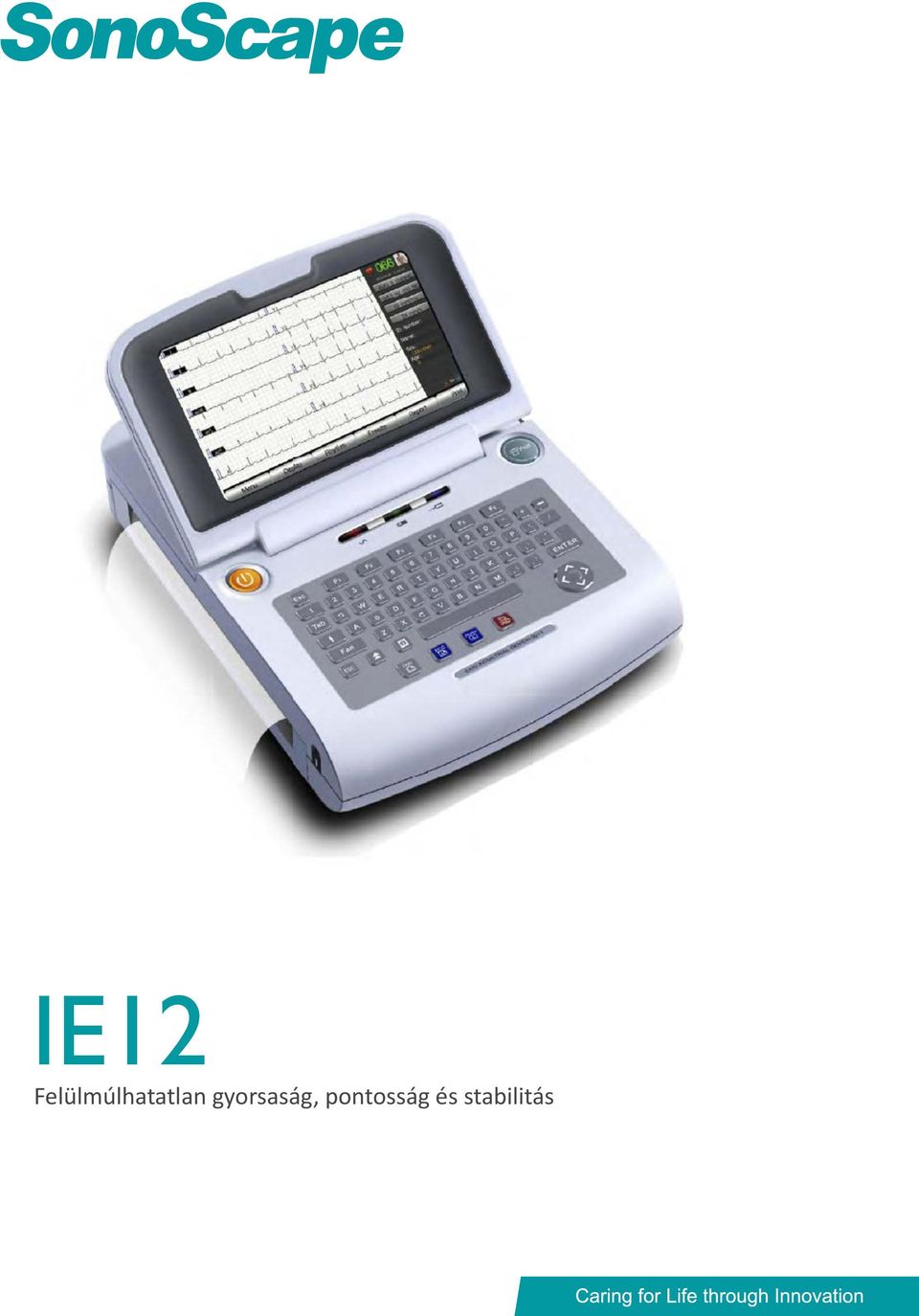

1 IE12 Felülmúlhatatlan gyorsaság, pontosság és stabilitás

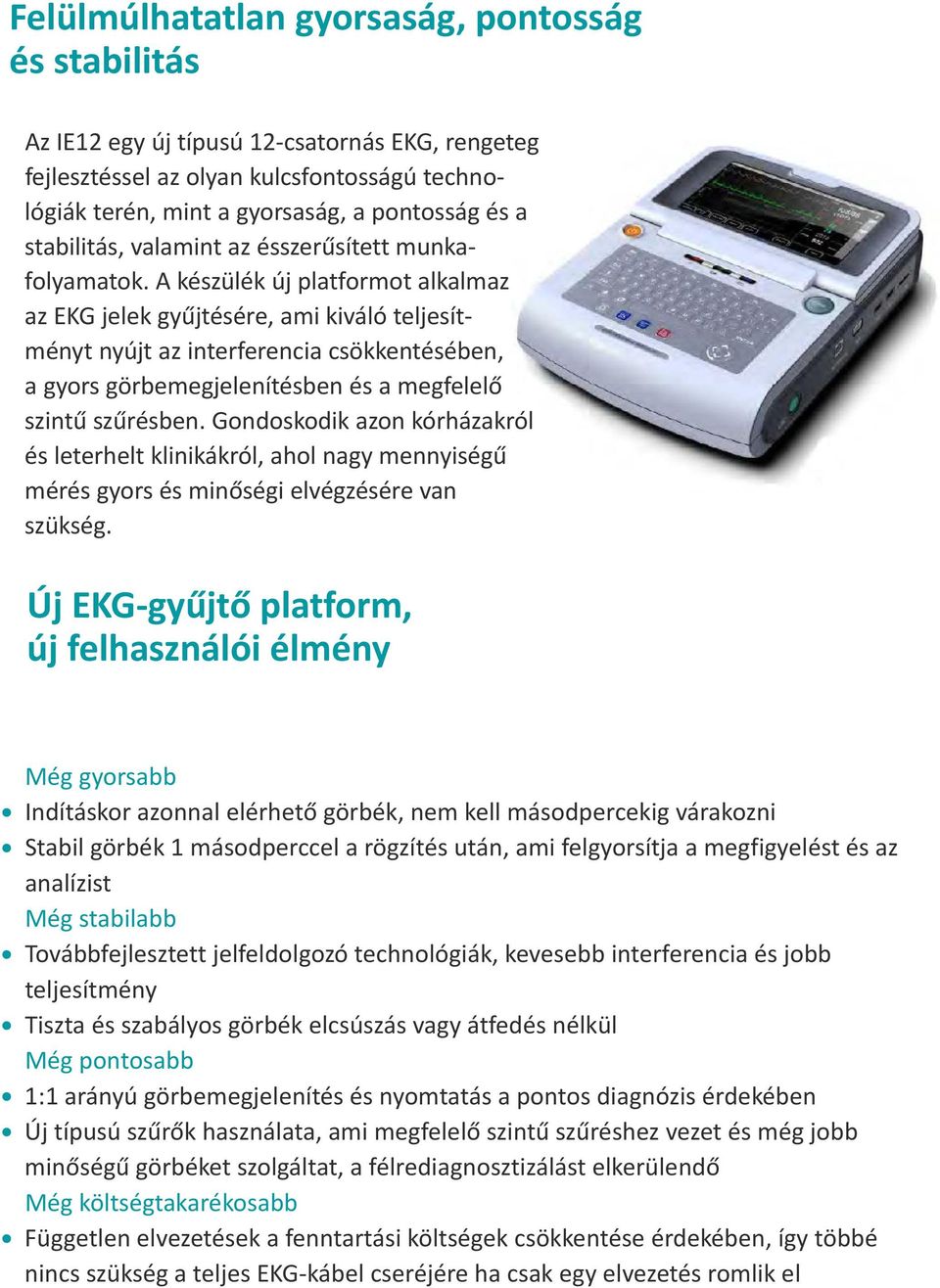

2 Felülmúlhatatlan gyorsaság, pontosság és stabilitás Az IE12 egy új típusú 12-csatornás EKG, rengeteg fejlesztéssel az olyan kulcsfontosságú technológiák terén, mint a gyorsaság, a pontosság és a stabilitás, valamint az ésszerűsített munkafolyamatok. A készülék új platformot alkalmaz az EKG jelek gyűjtésére, ami kiváló teljesítményt nyújt az interferencia csökkentésében, a gyors görbemegjelenítésben és a megfelelő szintű szűrésben. Gondoskodik azon kórházakról és leterhelt klinikákról, ahol nagy mennyiségű mérés gyors és minőségi elvégzésére van szükség. Új EKG-gyűjtő platform, új felhasználói élmény Még gyorsabb Indításkor azonnal elérhető görbék, nem kell másodpercekig várakozni Stabil görbék 1 másodperccel a rögzítés után, ami felgyorsítja a megfigyelést és az analízist Még stabilabb Továbbfejlesztett jelfeldolgozó technológiák, kevesebb interferencia és jobb teljesítmény Tiszta és szabályos görbék elcsúszás vagy átfedés nélkül Még pontosabb 1:1 arányú görbemegjelenítés és nyomtatás a pontos diagnózis érdekében Új típusú szűrők használata, ami megfelelő szintű szűréshez vezet és még jobb minőségű görbéket szolgáltat, a félrediagnosztizálást elkerülendő Még költségtakarékosabb Független elvezetések a fenntartási költségek csökkentése érdekében, így többé nincs szükség a teljes EKG-kábel cseréjére ha csak egy elvezetés romlik el

A készülék új platformot alkalmaz az EKG jelek gyűjtésére, ami kiváló teljesítményt nyújt az interferencia csökkentésében, a gyors görbemegjelenítésben és a megfelelő szintű szűrésben.

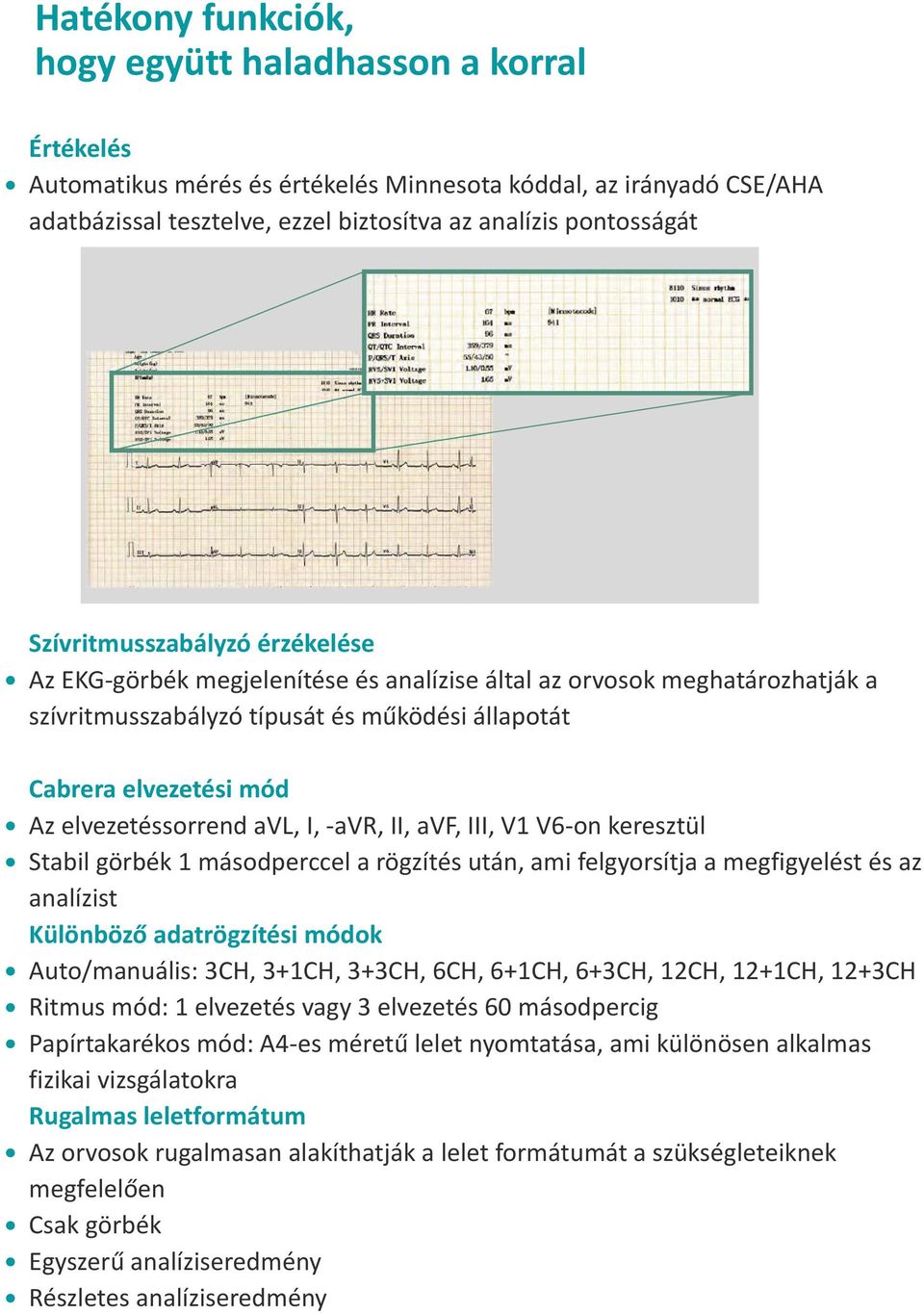

3 Hatékony funkciók, hogy együtt haladhasson a korral Értékelés Automatikus mérés és értékelés Minnesota kóddal, az irányadó CSE/AHA adatbázissal tesztelve, ezzel biztosítva az analízis pontosságát Szívritmusszabályzó érzékelése Az EKG-görbék megjelenítése és analízise által az orvosok meghatározhatják a szívritmusszabályzó típusát és működési állapotát Cabrera elvezetési mód Az elvezetéssorrend avl, I, -avr, II, avf, III, V1 V6-on keresztül Stabil görbék 1 másodperccel a rögzítés után, ami felgyorsítja a megfigyelést és az analízist Különböző adatrögzítési módok Auto/manuális: 3CH, 3+1CH, 3+3CH, 6CH, 6+1CH, 6+3CH, 12CH, 12+1CH, 12+3CH Ritmus mód: 1 elvezetés vagy 3 elvezetés 60 másodpercig Papírtakarékos mód: A4-es méretű lelet nyomtatása, ami különösen alkalmas fizikai vizsgálatokra Rugalmas leletformátum Az orvosok rugalmasan alakíthatják a lelet formátumát a szükségleteiknek megfelelően Csak görbék Egyszerű analíziseredmény Részletes analíziseredmény

elvezetéssorrend avl, I, -avr, II, avf, III, V1 V6-on keresztül Stabil görbék 1 másodperccel a rögzítés után, ami felgyorsítja a megfigyelést és az analízist Különböző adatrögzítési módok

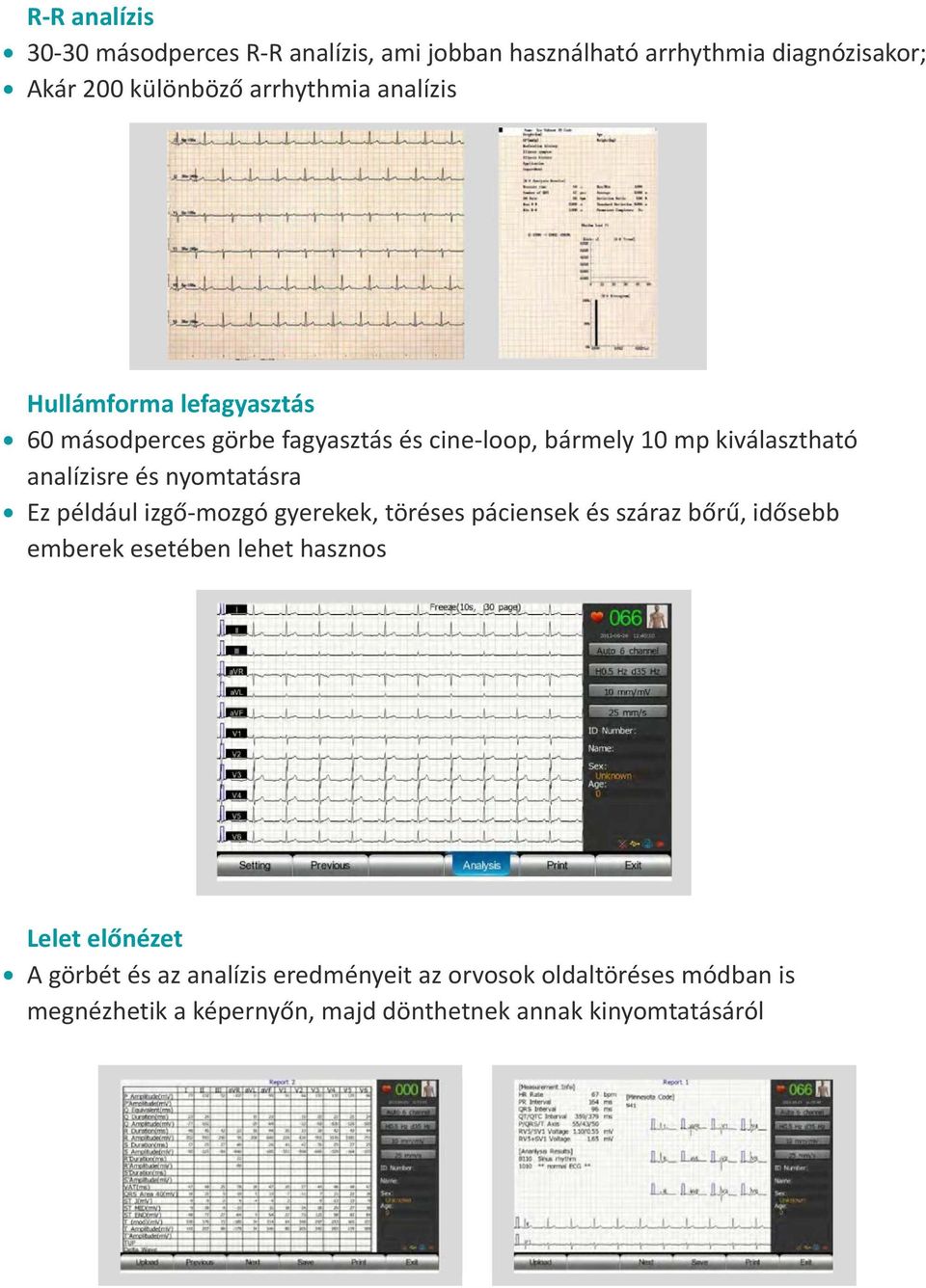

4 R-R analízis másodperces R-R analízis, ami jobban használható arrhythmia diagnózisakor; Akár 200 különböző arrhythmia analízis Hullámforma lefagyasztás 60 másodperces görbe fagyasztás és cine-loop, bármely 10 mp kiválasztható analízisre és nyomtatásra Ez például izgő-mozgó gyerekek, töréses páciensek és száraz bőrű, idősebb emberek esetében lehet hasznos Lelet előnézet A görbét és az analízis eredményeit az orvosok oldaltöréses módban is megnézhetik a képernyőn, majd dönthetnek annak kinyomtatásáról

nyomtatásra Ez például izgő-mozgó gyerekek, töréses páciensek és száraz bőrű, idősebb emberek esetében lehet hasznos Lelet

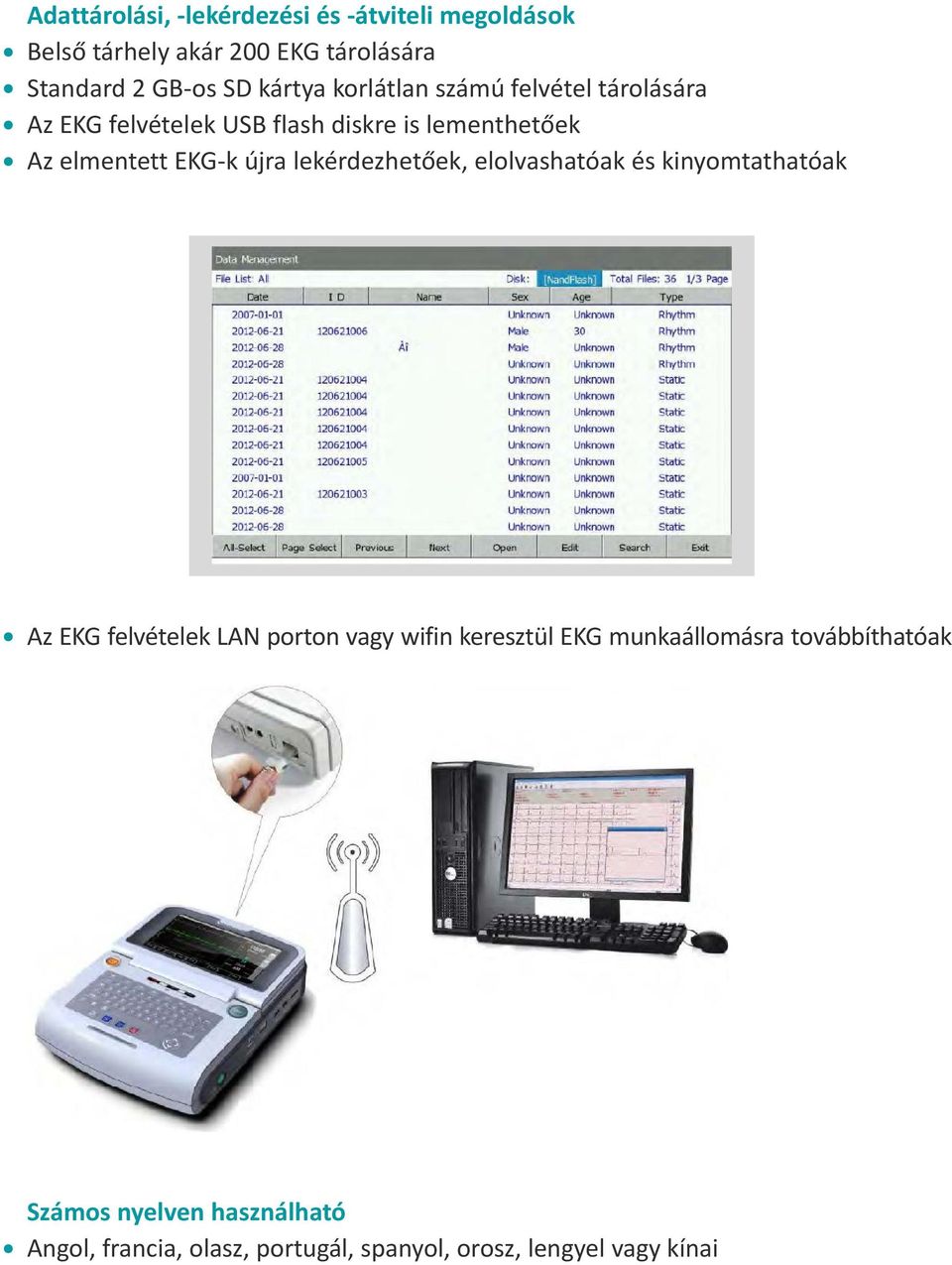

5 Adattárolási, -lekérdezési és -átviteli megoldások Belső tárhely akár 200 EKG tárolására Standard 2 GB-os SD kártya korlátlan számú felvétel tárolására Az EKG felvételek USB flash diskre is lementhetőek Az elmentett EKG-k újra lekérdezhetőek, elolvashatóak és kinyomtathatóak Az EKG felvételek LAN porton vagy wifin keresztül EKG munkaállomásra továbbíthatóak Számos nyelven használható Angol, francia, olasz, portugál, spanyol, orosz, lengyel vagy kínai

újra lekérdezhetőek, elolvashatóak és kinyomtathatóak Az EKG felvételek LAN porton vagy wifin keresztül EKG

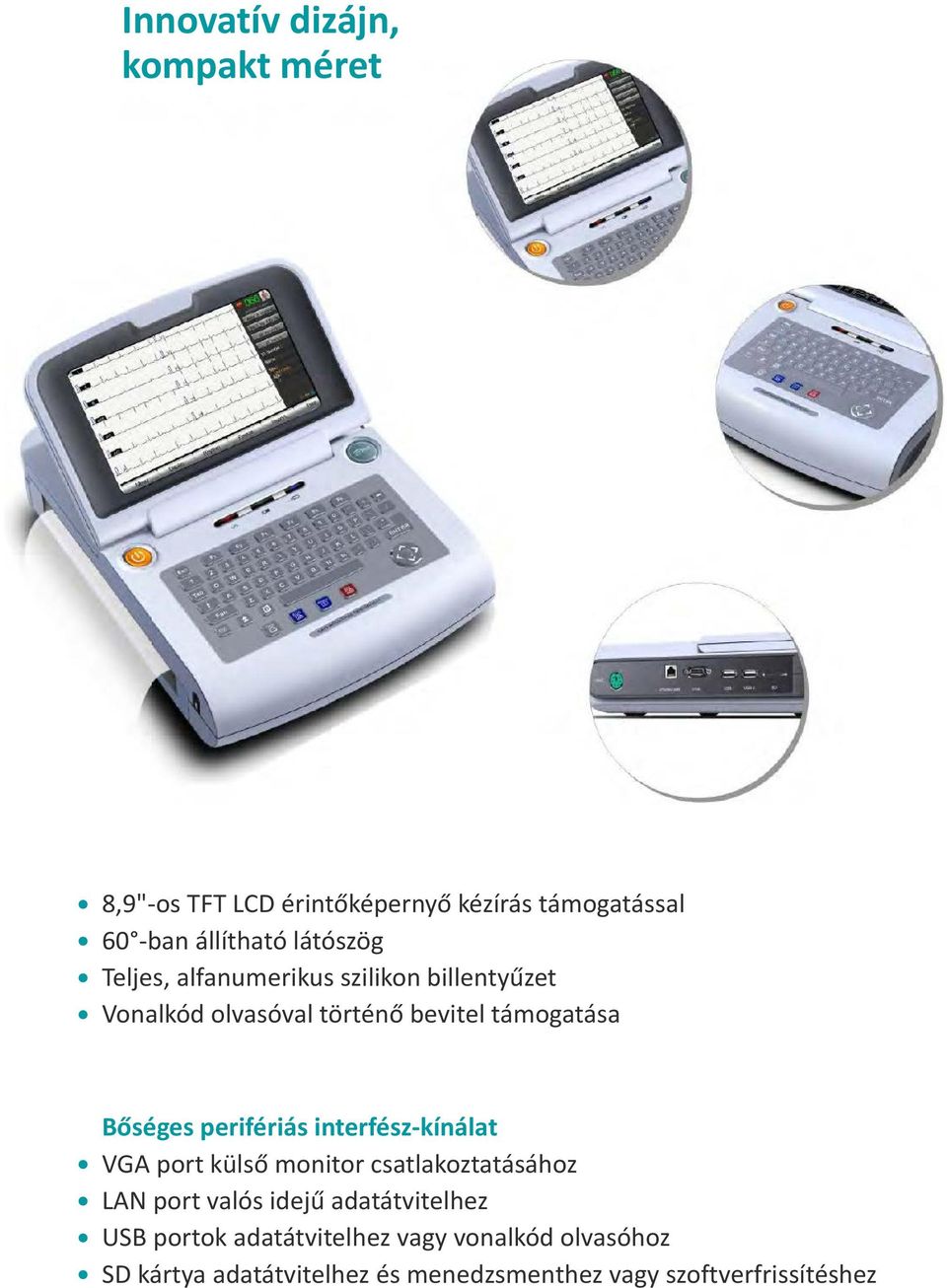

6 Innovatív dizájn, kompakt méret 8,9"-os TFT LCD érintőképernyő kézírás támogatással 60 -ban állítható látószög Teljes, alfanumerikus szilikon billentyűzet Vonalkód olvasóval történő bevitel támogatása Bőséges perifériás interfész-kínálat VGA port külső monitor csatlakoztatásához LAN port valós idejű adatátvitelhez USB portok adatátvitelhez vagy vonalkód olvasóhoz SD kártya adatátvitelhez és menedzsmenthez vagy szoftverfrissítéshez

perifériás interfész-kínálat VGA port külső monitor csatlakoztatásához LAN port valós idejű adatátvitelhez

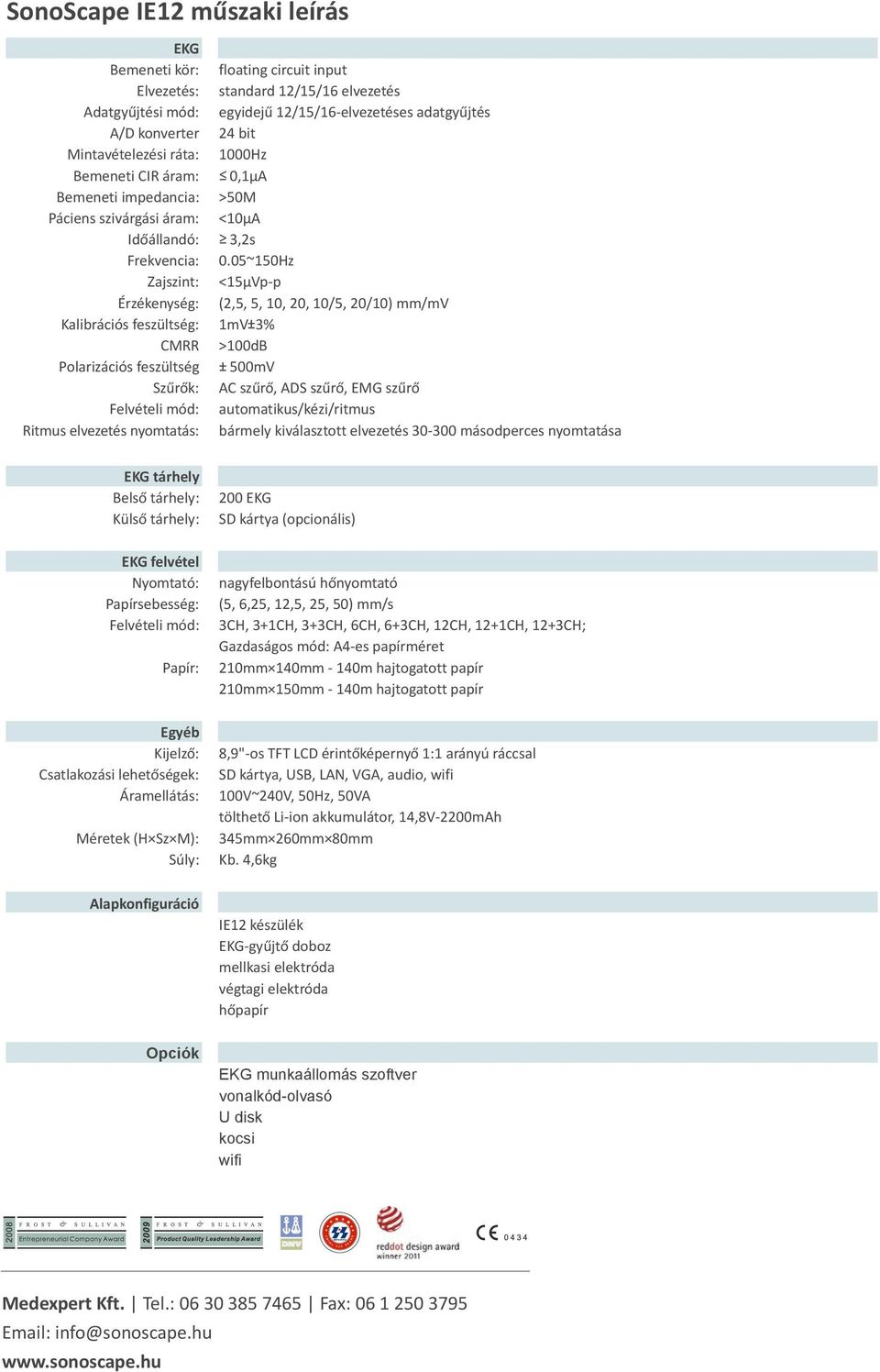

7 SonoScape IE12 műszaki leírás EKG Bemeneti kör: Elvezetés: Adatgyűjtési mód: A/D konverter Mintavételezési ráta: Bemeneti CIR áram: Bemeneti impedancia: Páciens szivárgási áram: Időállandó: Frekvencia: Zajszint: Érzékenység: Kalibrációs feszültség: CMRR Polarizációs feszültség Szűrők: Felvételi mód: Ritmus elvezetés nyomtatás: floating circuit input standard 12/15/16 elvezetés egyidejű 12/15/16-elvezetéses adatgyűjtés 24 bit 1000Hz < 0,1µA >50M <10µA 3,2s 0.05~150Hz <15µVp-p (2,5, 5, 10, 20, 10/5, 20/10) mm/mv 1mV 3% >100dB 500mV AC szűrő, ADS szűrő, EMG szűrő automatikus/kézi/ritmus bármely kiválasztott elvezetés másodperces nyomtatása < EKG tárhely Belső tárhely: Külső tárhely: EKG felvétel Nyomtató: Papírsebesség: Felvételi mód: Papír: Egyéb Kijelző: Csatlakozási lehetőségek: Áramellátás: Méretek (H Sz M): Súly: Alapkonfiguráció Opciók 200 EKG SD kártya (opcionális) nagyfelbontású hőnyomtató (5, 6,25, 12,5, 25, 50) mm/s 3CH, 3+1CH, 3+3CH, 6CH, 6+3CH, 12CH, 12+1CH, 12+3CH; Gazdaságos mód: A4-es papírméret 210mm 140mm - 140m hajtogatott papír 210mm 150mm - 140m hajtogatott papír 8,9"-os TFT LCD érintőképernyő 1:1 arányú ráccsal SD kártya, USB, LAN, VGA, audio, wifi 100V~240V, 50Hz, 50VA tölthető Li-ion akkumulátor, 14,8V-2200mAh 345mm 260mm 80mm Kb. 4,6kg IE12 készülék EKG-gyűjtő doboz mellkasi elektróda végtagi elektróda hőpapír EKG munkaállomás szoftver vonalkód-olvasó U disk kocsi wifi Medexpert Kft. Tel.: Fax: info@sonoscape.hu

12/15/16-elvezetéses adatgyűjtés 24 bit 1000Hz < 0,1µA >50M <10µA 3,2s 0.
