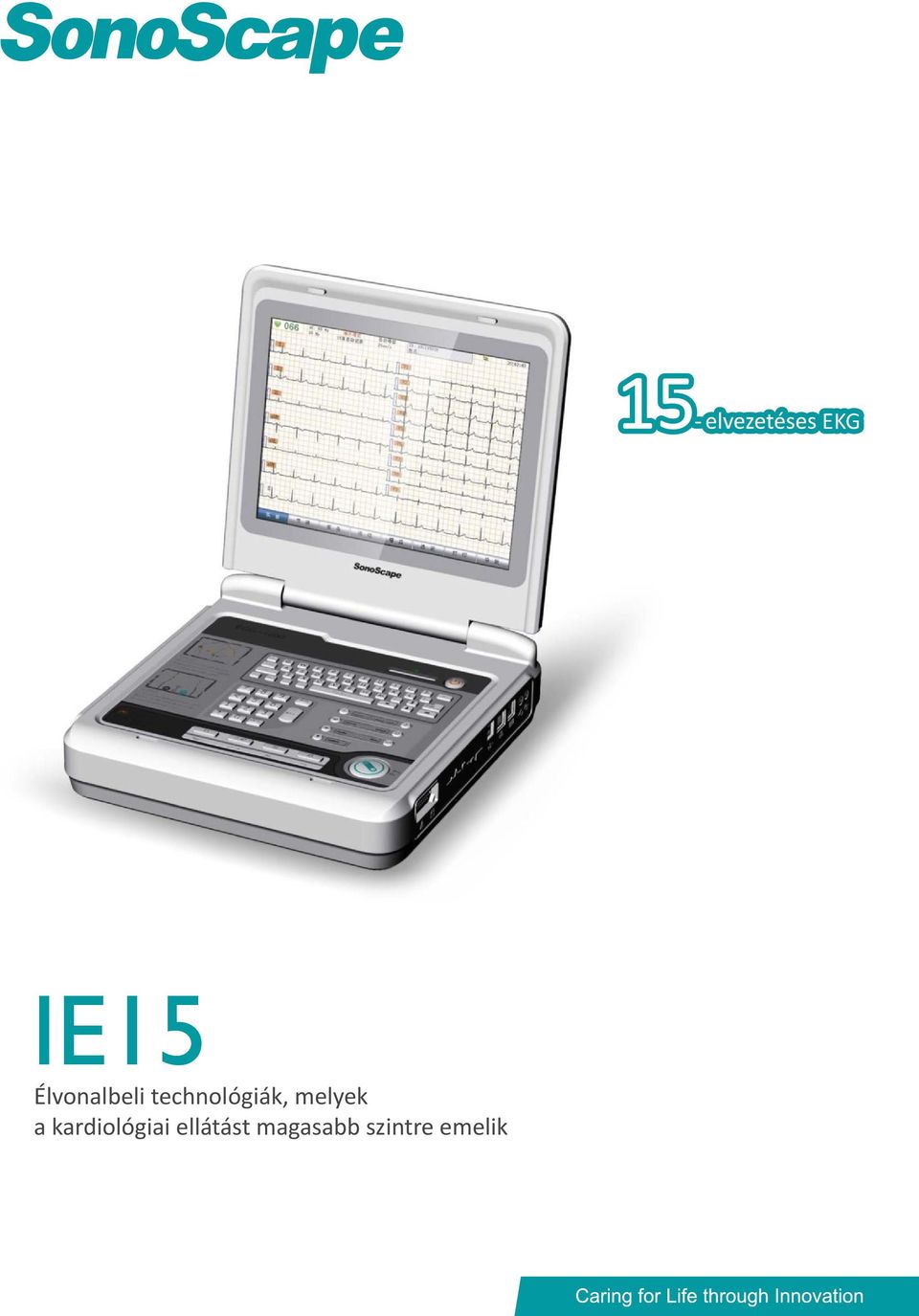

1 IE15 Élvonalbeli technológiák, melyek a kardiológiai ellátást magasabb szintre emelik EKG

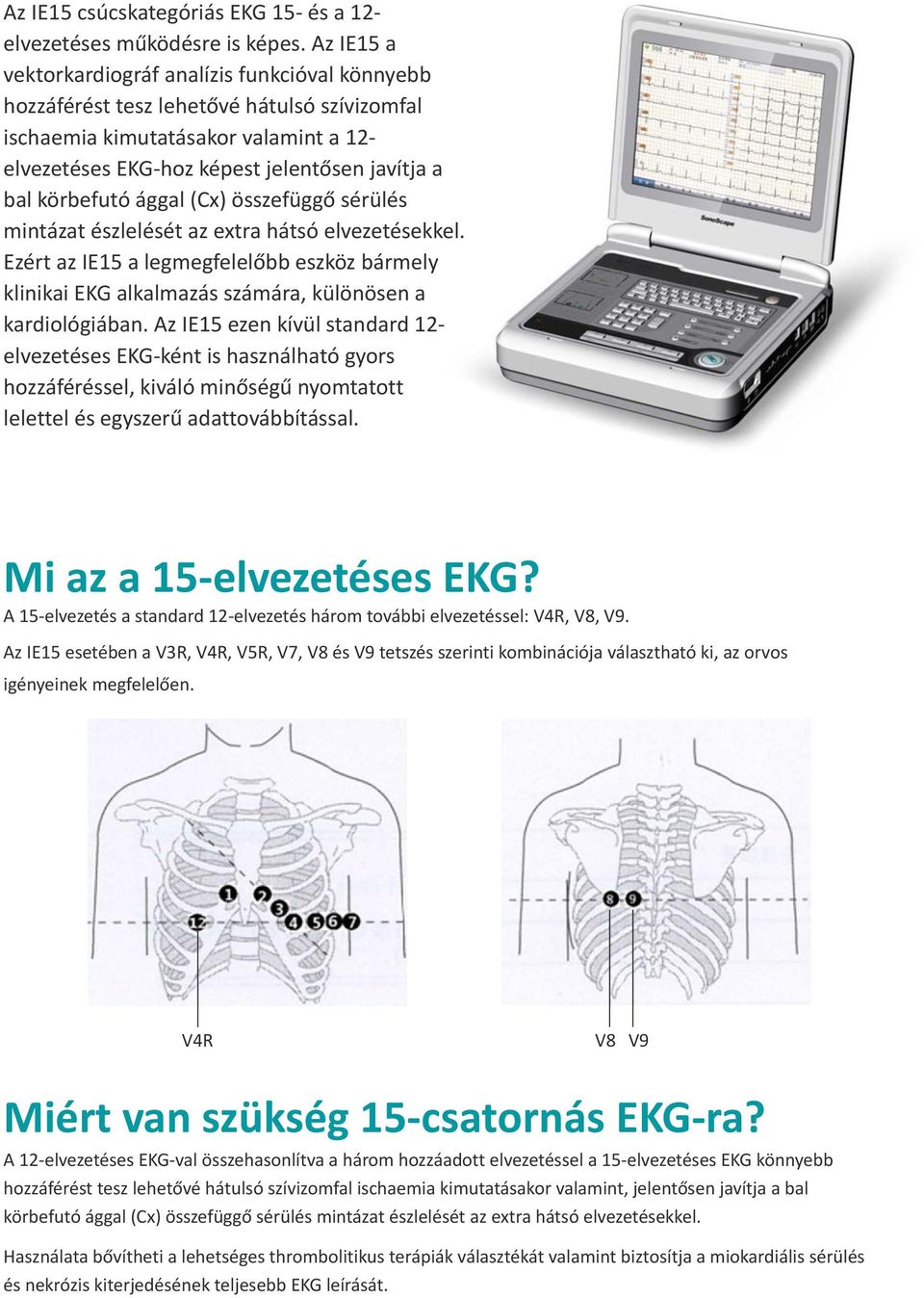

2 Az IE15 csúcskategóriás EKG 15- és a 12- elvezetéses működésre is képes. Az IE15 a vektorkardiográf analízis funkcióval könnyebb hozzáférést tesz lehetővé hátulsó szívizomfal ischaemia kimutatásakor valamint a 12- elvezetéses EKG-hoz képest jelentősen javítja a bal körbefutó ággal (Cx) összefüggő sérülés mintázat észlelését az extra hátsó elvezetésekkel. Ezért az IE15 a legmegfelelőbb eszköz bármely klinikai EKG alkalmazás számára, különösen a kardiológiában. Az IE15 ezen kívül standard 12- elvezetéses EKG-ként is használható gyors hozzáféréssel, kiváló minőségű nyomtatott lelettel és egyszerű adattovábbítással. Mi az a 15-elvezetéses EKG? A 15-elvezetés a standard 12-elvezetés három további elvezetéssel: V4R, V8, V9. Az IE15 esetében a V3R, V4R, V5R, V7, V8 és V9 tetszés szerinti kombinációja választható ki, az orvos igényeinek megfelelően. V4R V8 V9 Miért van szükség 15-csatornás EKG-ra? A 12-elvezetéses EKG-val összehasonlítva a három hozzáadott elvezetéssel a 15-elvezetéses EKG könnyebb hozzáférést tesz lehetővé hátulsó szívizomfal ischaemia kimutatásakor valamint, jelentősen javítja a bal körbefutó ággal (Cx) összefüggő sérülés mintázat észlelését az extra hátsó elvezetésekkel. Használata bővítheti a lehetséges thrombolitikus terápiák választékát valamint biztosítja a miokardiális sérülés és nekrózis kiterjedésének teljesebb EKG leírását.

körbefutó ággal (Cx) összefüggő sérülés mintázat észlelését az extra hátsó elvezetésekkel. Ezért az IE15 a legmegfelelőbb eszköz bármely klinikai EKG alkalmazás számára, különösen a kardiológiában.

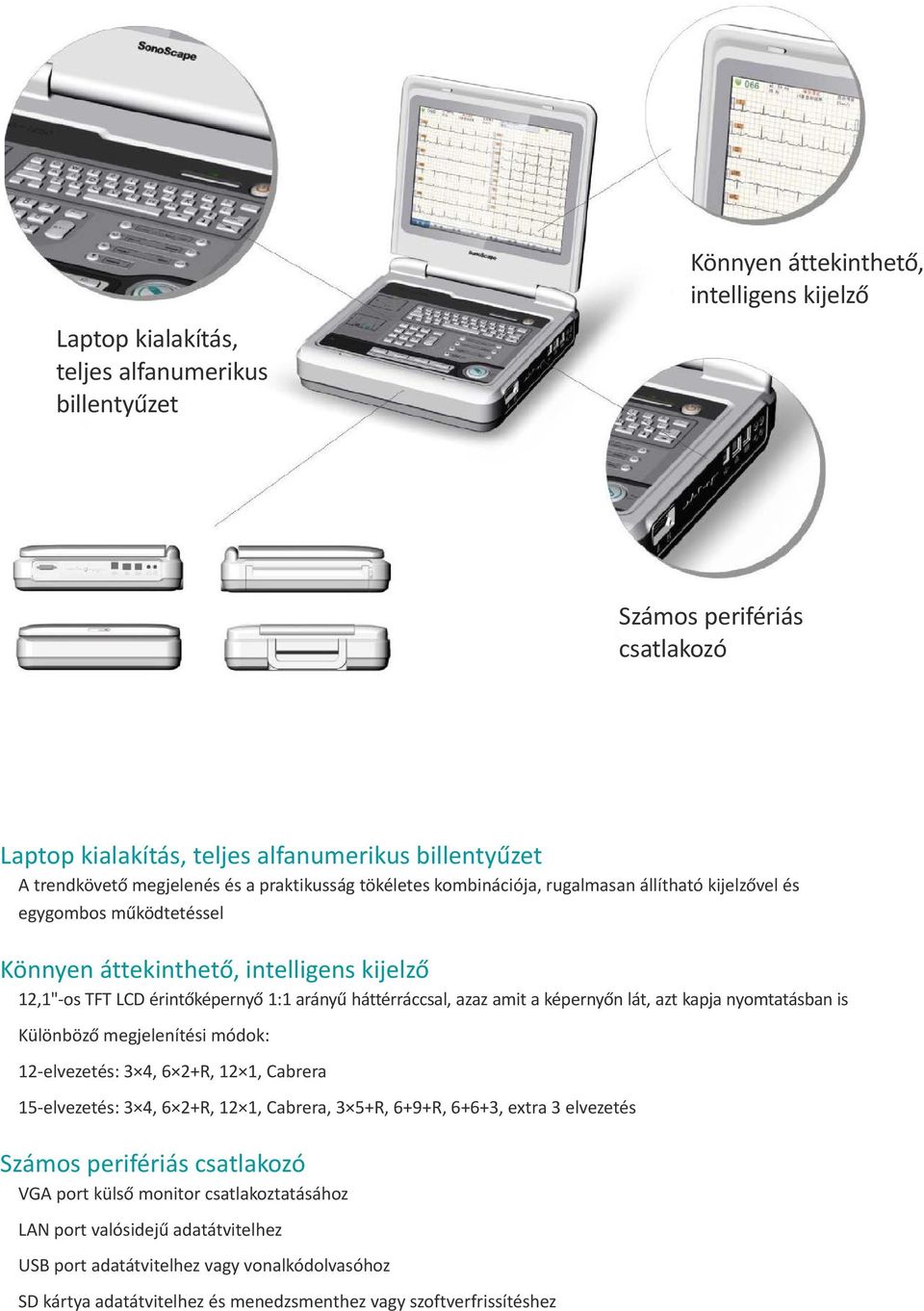

3 Laptop kialakítás, teljes alfanumerikus billentyűzet Könnyen áttekinthető, intelligens kijelző Számos perifériás csatlakozó Laptop kialakítás, teljes alfanumerikus billentyűzet A trendkövető megjelenés és a praktikusság tökéletes kombinációja, rugalmasan állítható kijelzővel és egygombos működtetéssel Könnyen áttekinthető, intelligens kijelző 12,1"-os TFT LCD érintőképernyő 1:1 arányű háttérráccsal, azaz amit a képernyőn lát, azt kapja nyomtatásban is Különböző megjelenítési módok: 12-elvezetés: 3 4, 6 2+R, 12 1, Cabrera 15-elvezetés: 3 4, 6 2+R, 12 1, Cabrera, 3 5+R, 6+9+R, 6+6+3, extra 3 elvezetés Számos perifériás csatlakozó VGA port külső monitor csatlakoztatásához LAN port valósidejű adatátvitelhez USB port adatátvitelhez vagy vonalkódolvasóhoz SD kártya adatátvitelhez és menedzsmenthez vagy szoftverfrissítéshez

háttérráccsal, azaz amit a képernyőn lát, azt kapja nyomtatásban is Különböző megjelenítési módok: 12-elvezetés: 3 4, 6 2+R, 12 1, Cabrera 15-elvezetés: 3 4, 6 2+R, 12 1, Cabrera, 3 5+R, 6+9+R,

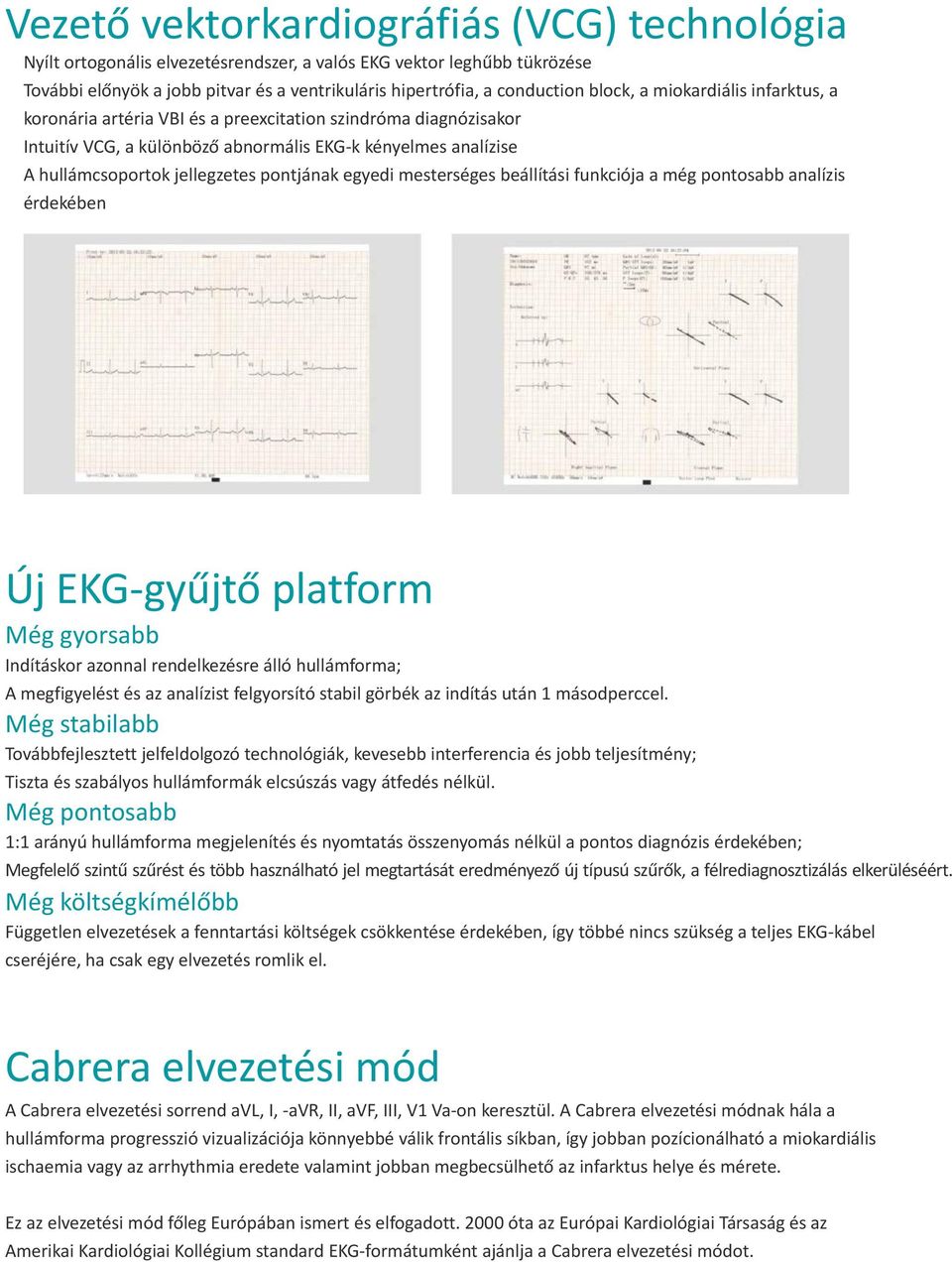

4 Vezető vektorkardiográfiás (VCG) technológia Nyílt ortogonális elvezetésrendszer, a valós EKG vektor leghűbb tükrözése További előnyök a jobb pitvar és a ventrikuláris hipertrófia, a conduction block, a miokardiális infarktus, a koronária artéria VBI és a preexcitation szindróma diagnózisakor Intuitív VCG, a különböző abnormális EKG-k kényelmes analízise A hullámcsoportok jellegzetes pontjának egyedi mesterséges beállítási funkciója a még pontosabb analízis érdekében Új EKG-gyűjtő platform Még gyorsabb Indításkor azonnal rendelkezésre álló hullámforma; A megfigyelést és az analízist felgyorsító stabil görbék az indítás után 1 másodperccel. Még stabilabb Továbbfejlesztett jelfeldolgozó technológiák, kevesebb interferencia és jobb teljesítmény; Tiszta és szabályos hullámformák elcsúszás vagy átfedés nélkül. Még pontosabb 1:1 arányú hullámforma megjelenítés és nyomtatás összenyomás nélkül a pontos diagnózis érdekében; Megfelelő szintű szűrést és több használható jel megtartását eredményező új típusú szűrők, a félrediagnosztizálás elkerüléséért. Még költségkímélőbb Független elvezetések a fenntartási költségek csökkentése érdekében, így többé nincs szükség a teljes EKG-kábel cseréjére, ha csak egy elvezetés romlik el. Cabrera elvezetési mód A Cabrera elvezetési sorrend avl, I, -avr, II, avf, III, V1 Va-on keresztül. A Cabrera elvezetési módnak hála a hullámforma progresszió vizualizációja könnyebbé válik frontális síkban, így jobban pozícionálható a miokardiális ischaemia vagy az arrhythmia eredete valamint jobban megbecsülhető az infarktus helye és mérete. Ez az elvezetési mód főleg Európában ismert és elfogadott óta az Európai Kardiológiai Társaság és az Amerikai Kardiológiai Kollégium standard EKG-formátumként ajánlja a Cabrera elvezetési módot.

pontjának egyedi mesterséges beállítási funkciója a még pontosabb analízis érdekében Új EKG-gyűjtő platform Még gyorsabb Indításkor azonnal rendelkezésre álló hullámforma; A megfigyelést és az

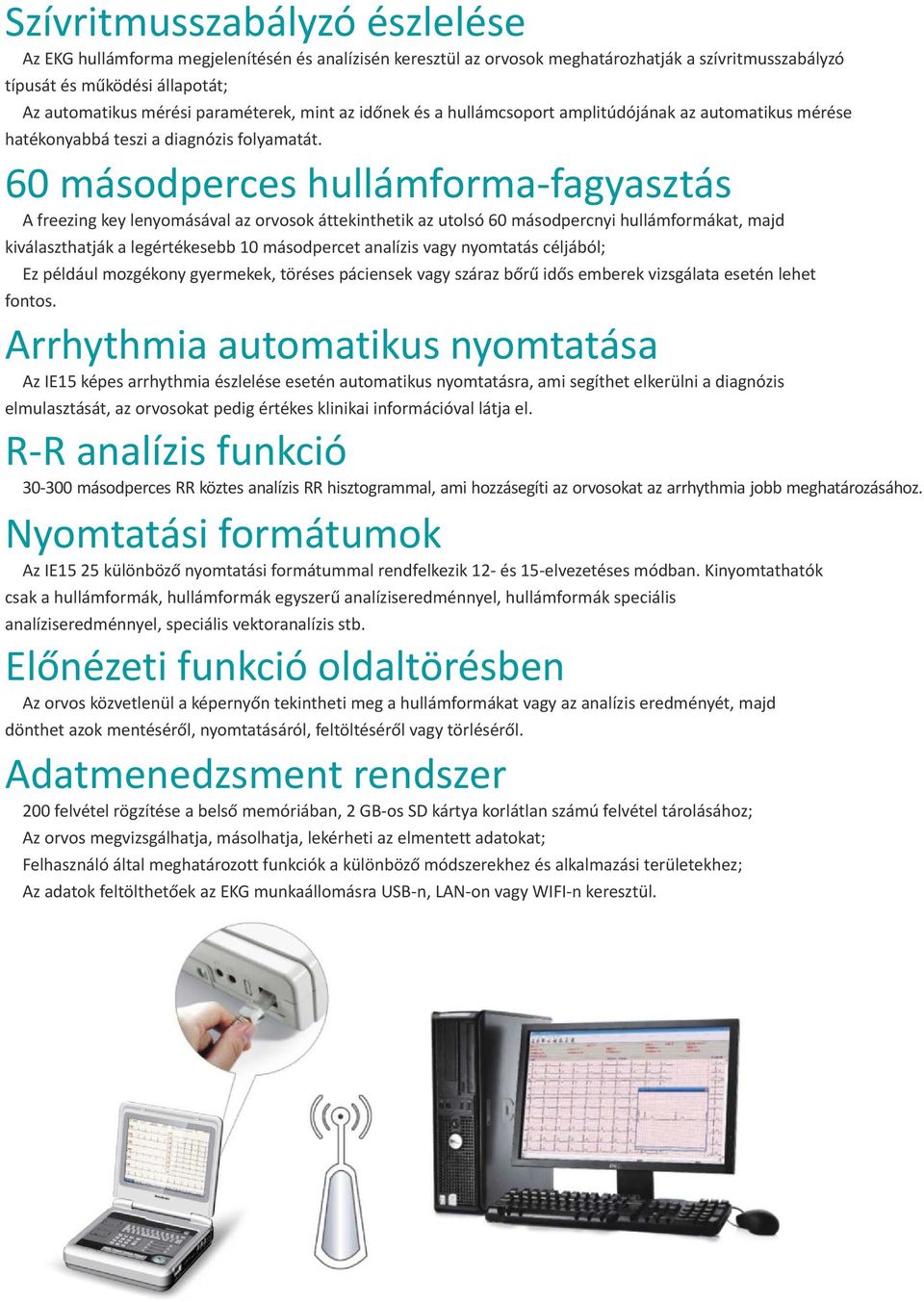

5 Szívritmusszabályzó észlelése Az EKG hullámforma megjelenítésén és analízisén keresztül az orvosok meghatározhatják a szívritmusszabályzó típusát és működési állapotát; Az automatikus mérési paraméterek, mint az időnek és a hullámcsoport amplitúdójának az automatikus mérése hatékonyabbá teszi a diagnózis folyamatát. 60 másodperces hullámforma-fagyasztás A freezing key lenyomásával az orvosok áttekinthetik az utolsó 60 másodpercnyi hullámformákat, majd kiválaszthatják a legértékesebb 10 másodpercet analízis vagy nyomtatás céljából; Ez például mozgékony gyermekek, töréses páciensek vagy száraz bőrű idős emberek vizsgálata esetén lehet fontos. Arrhythmia automatikus nyomtatása Az IE15 képes arrhythmia észlelése esetén automatikus nyomtatásra, ami segíthet elkerülni a diagnózis elmulasztását, az orvosokat pedig értékes klinikai információval látja el. R-R analízis funkció másodperces RR köztes analízis RR hisztogrammal, ami hozzásegíti az orvosokat az arrhythmia jobb meghatározásához. Nyomtatási formátumok Az IE15 25 különböző nyomtatási formátummal rendfelkezik 12- és 15-elvezetéses módban. Kinyomtathatók csak a hullámformák, hullámformák egyszerű analíziseredménnyel, hullámformák speciális analíziseredménnyel, speciális vektoranalízis stb. Előnézeti funkció oldaltörésben Az orvos közvetlenül a képernyőn tekintheti meg a hullámformákat vagy az analízis eredményét, majd dönthet azok mentéséről, nyomtatásáról, feltöltéséről vagy törléséről. Adatmenedzsment rendszer 200 felvétel rögzítése a belső memóriában, 2 GB-os SD kártya korlátlan számú felvétel tárolásához; Az orvos megvizsgálhatja, másolhatja, lekérheti az elmentett adatokat; Felhasználó által meghatározott funkciók a különböző módszerekhez és alkalmazási területekhez; Az adatok feltölthetőek az EKG munkaállomásra USB-n, LAN-on vagy WIFI-n keresztül.

60 másodperces hullámforma-fagyasztás A freezing key lenyomásával az orvosok áttekinthetik az utolsó 60 másodpercnyi hullámformákat, majd kiválaszthatják a legértékesebb 10 másodpercet analízis vagy

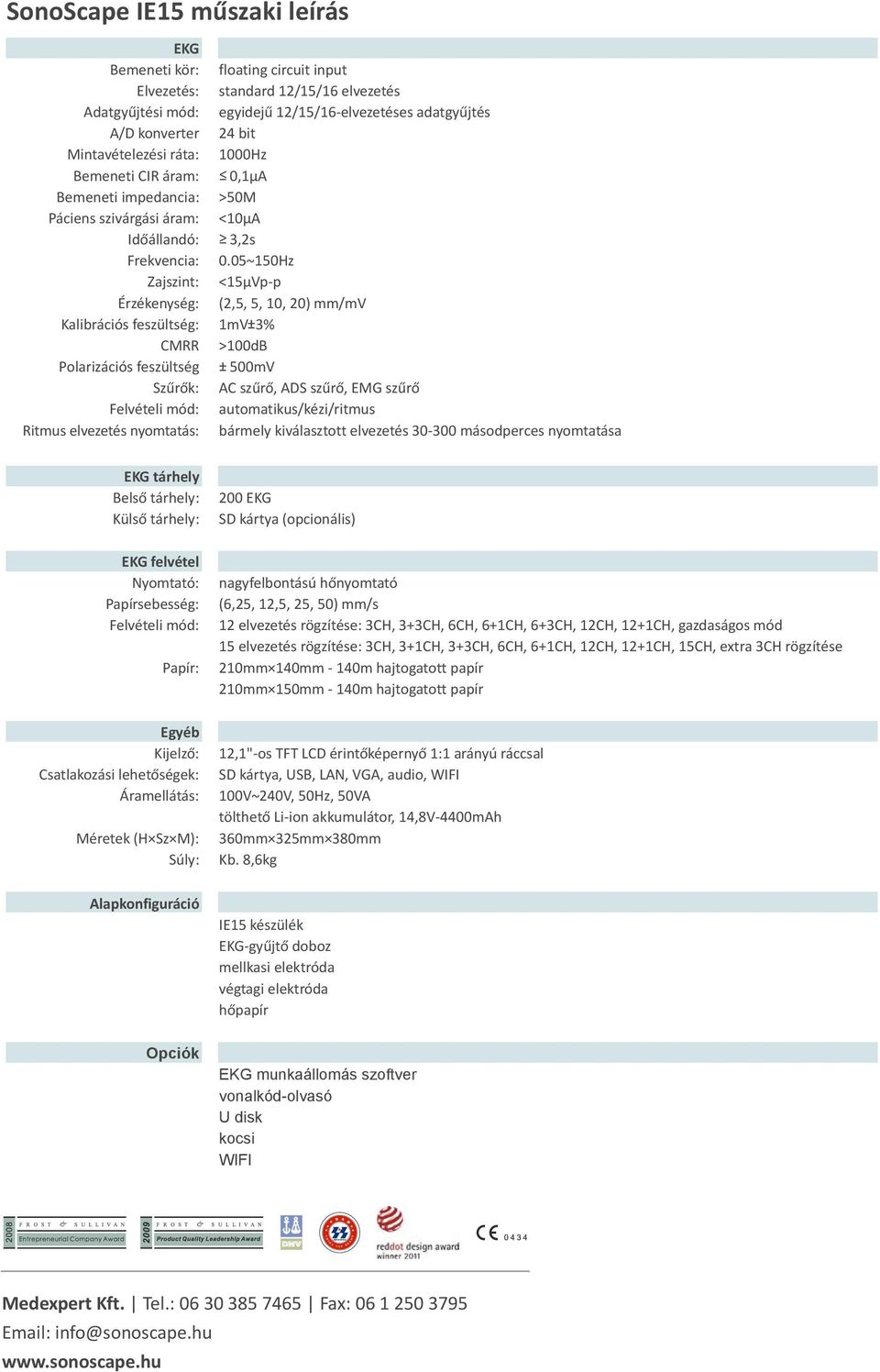

6 SonoScape IE15 műszaki leírás EKG Bemeneti kör: Elvezetés: Adatgyűjtési mód: A/D konverter Mintavételezési ráta: Bemeneti CIR áram: Bemeneti impedancia: Páciens szivárgási áram: Időállandó: Frekvencia: Zajszint: Érzékenység: Kalibrációs feszültség: CMRR Polarizációs feszültség Szűrők: Felvételi mód: Ritmus elvezetés nyomtatás: floating circuit input standard 12/15/16 elvezetés egyidejű 12/15/16-elvezetéses adatgyűjtés 24 bit 1000Hz < 0,1µA >50M <10µA 3,2s 0.05~ 150Hz <15µVp-p (2,5, 5, 10, 20) mm/mv 1mV 3% >100dB 500mV AC szűrő, ADS szűrő, EMG szűrő automatikus/kézi/ritmus bármely kiválasztott elvezetés másodperces nyomtatása < EKG tárhely Belső tárhely: Külső tárhely: EKG felvétel Nyomtató: Papírsebesség: Felvételi mód: Papír: Egyéb Kijelző: Csatlakozási lehetőségek: Áramellátás: Méretek (H Sz M): Súly: Alapkonfiguráció Opciók 200 EKG SD kártya (opcionális) nagyfelbontású hőnyomtató (6,25, 12,5, 25, 50) mm/s 12 elvezetés rögzítése: 3CH, 3+3CH, 6CH, 6+1CH, 6+3CH, 12CH, 12+1CH, gazdaságos mód 15 elvezetés rögzítése: 3CH, 3+1CH, 3+3CH, 6CH, 6+1CH, 12CH, 12+1CH, 15CH, extra 3CH rögzítése 210mm 140mm - 140m hajtogatott papír 210mm 150mm - 140m hajtogatott papír 12,1"-os TFT LCD érintőképernyő 1:1 arányú ráccsal SD kártya, USB, LAN, VGA, audio, WIFI 100V~ 240V, 50Hz, 50VA tölthető Li-ion akkumulátor, 14,8V-4400mAh 360mm 325mm 380mm Kb. 8,6kg IE15 készülék EKG-gyűjtő doboz mellkasi elektróda végtagi elektróda hőpapír EKG munkaállomás szoftver vonalkód-olvasó U disk kocsi WIFI Medexpert Kft. Tel.: Fax: info@sonoscape.hu

12/15/16-elvezetéses adatgyűjtés 24 bit 1000Hz < 0,1µA >50M <10µA 3,2s 0.
