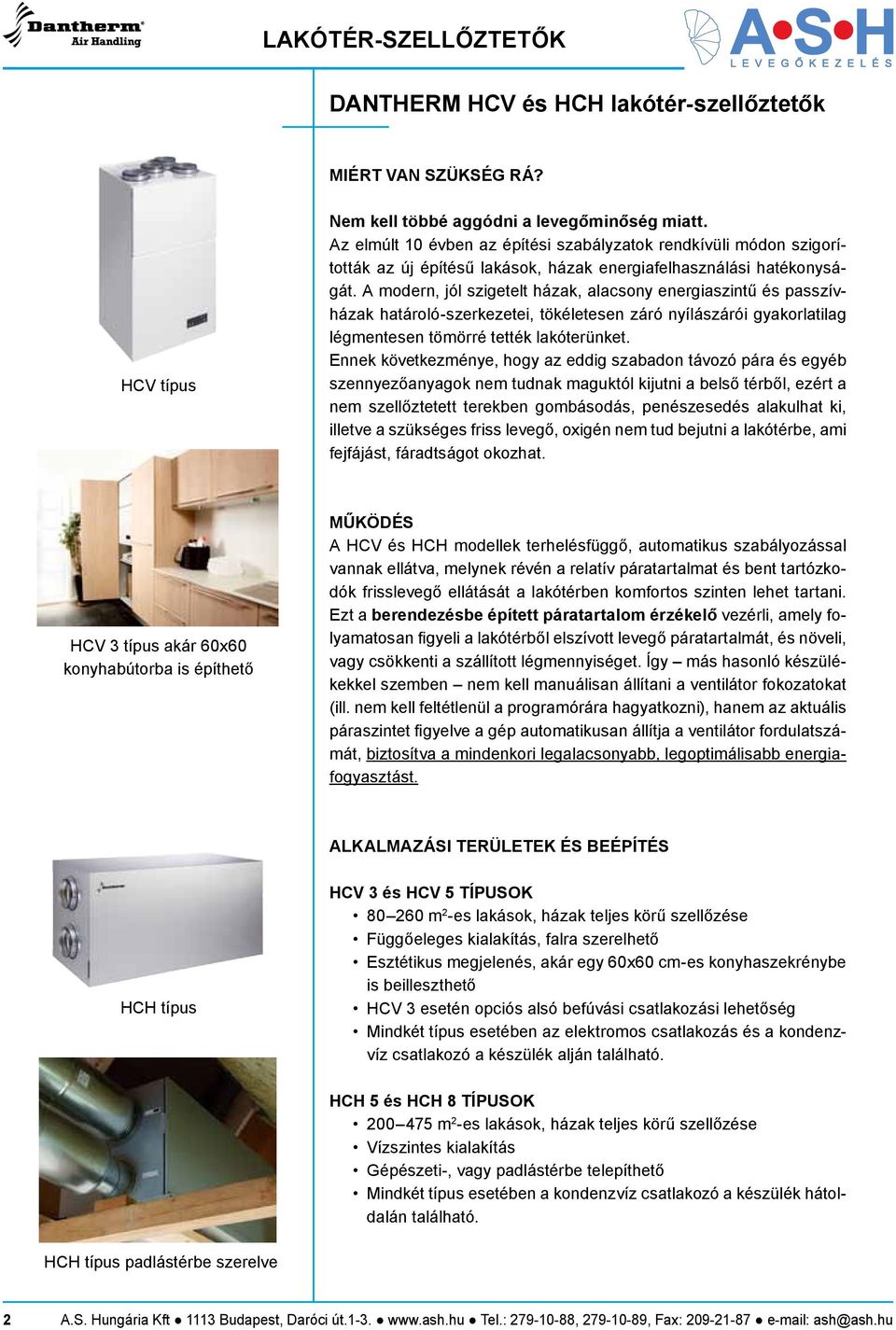

2 DANTHERM HCV és HCH lakótér-szellőztetők MIÉRT VAN SZÜKSÉG RÁ? HCV típus Nem kell többé aggódni a levegőminőség miatt. Az elmúlt 0 évben az építési szabályzatok rendkívüli módon szigorították az új építésű lakások, házak energiafelhasználási hatékonyságát. A modern, jól szigetelt házak, alacsony energiaszintű és passzívházak határoló-szerkezetei, tökéletesen záró nyílászárói gyakorlatilag légmentesen tömörré tették lakóterünket. Ennek következménye, hogy az eddig szabadon távozó pára és egyéb szennyezőanyagok nem tudnak maguktól kijutni a belső térből, ezért a nem szellőztetett terekben gombásodás, penészesedés alakulhat ki, illetve a szükséges friss levegő, oxigén nem tud bejutni a lakótérbe, ami fejfájást, fáradtságot okozhat. HCV típus akár 60x60 konyhabútorba is építhető MŰKÖDÉS A HCV és HCH modellek terhelésfüggő, automatikus szabályozással vannak ellátva, melynek révén a relatív páratartalmat és bent tartózkodók frisslevegő ellátását a lakótérben komfortos szinten lehet tartani. Ezt a berendezésbe épített páratartalom érzékelő vezérli, amely folyamatosan figyeli a lakótérből elszívott levegő páratartalmát, és növeli, vagy csökkenti a szállított légmennyiséget. Így más hasonló készülékekkel szemben nem kell manuálisan állítani a ventilátor fokozatokat (ill. nem kell feltétlenül a programórára hagyatkozni), hanem az aktuális páraszintet figyelve a gép automatikusan állítja a ventilátor fordulatszámát, biztosítva a mindenkori legalacsonyabb, legoptimálisabb energiafogyasztást. ALKALMAZÁSI TERÜLETEK ÉS BEÉPÍTÉS HCH típus HCV és HCV 5 TÍPUSOK m -es lakások, házak teljes körű szellőzése Függőeleges kialakítás, falra szerelhető Esztétikus megjelenés, akár egy 60x60 cm-es konyhaszekrénybe is beilleszthető HCV esetén opciós alsó befúvási csatlakozási lehetőség Mindkét típus esetében az elektromos csatlakozás és a kondenzvíz csatlakozó a készülék alján található. HCH 5 és HCH 8 TÍPUSOK m -es lakások, házak teljes körű szellőzése Vízszintes kialakítás Gépészeti-, vagy padlástérbe telepíthető Mindkét típus esetében a kondenzvíz csatlakozó a készülék hátoldalán található. HCH típus padlástérbe szerelve A.S. Hungária Kft Budapest, Daróci út.-. Tel.: , , Fax: ash@ash.hu

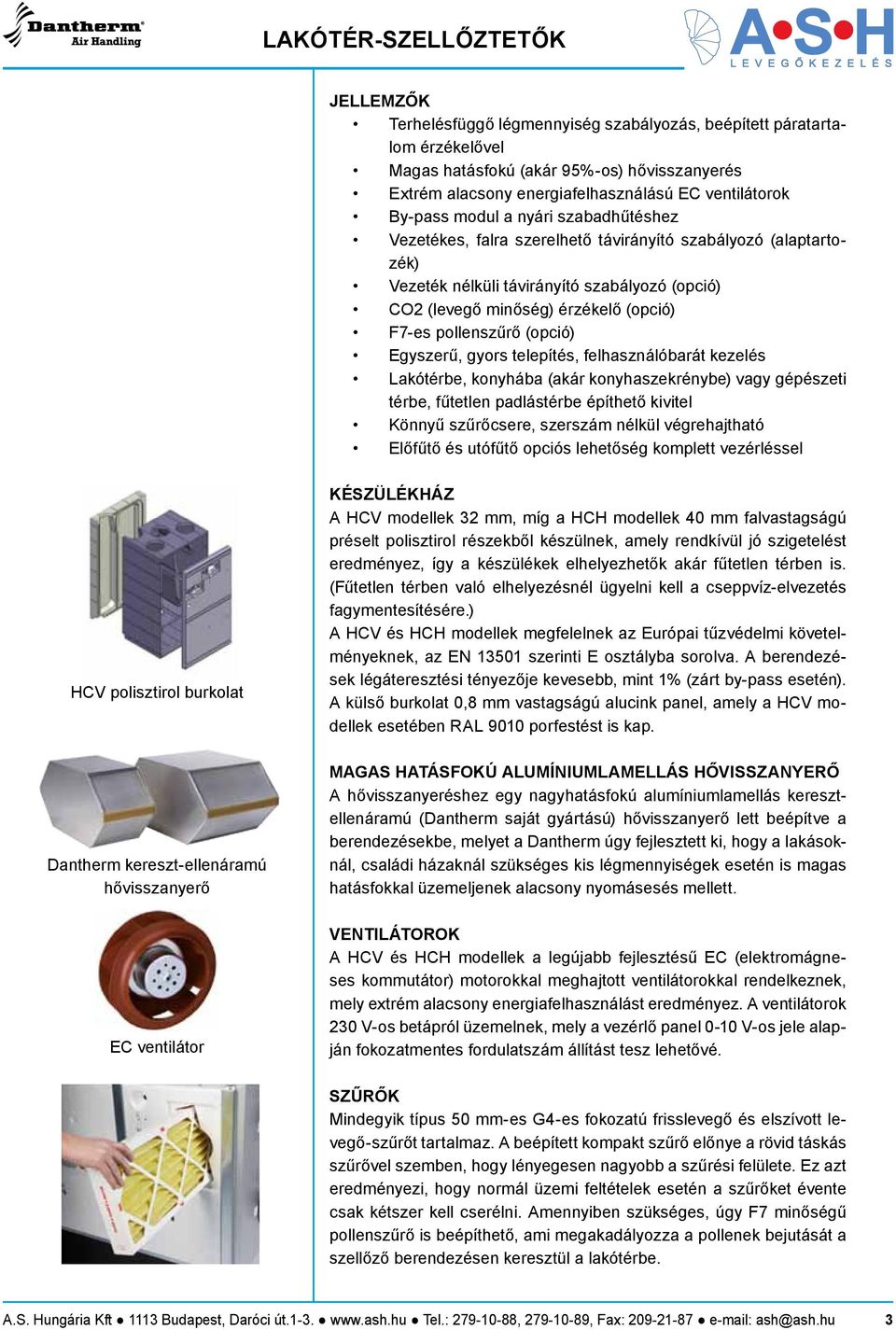

3 JELLEMZŐK Terhelésfüggő légmennyiség szabályozás, beépített páratartalom érzékelővel Magas hatásfokú (akár 95%-os) hővisszanyerés Extrém alacsony energiafelhasználású EC ventilátorok By-pass modul a nyári szabadhűtéshez Vezetékes, falra szerelhető távirányító szabályozó (alaptartozék) Vezeték nélküli távirányító szabályozó (opció) CO (levegő minőség) érzékelő (opció) F7-es pollenszűrő (opció) Egyszerű, gyors telepítés, felhasználóbarát kezelés Lakótérbe, konyhába (akár konyhaszekrénybe) vagy gépészeti térbe, fűtetlen padlástérbe építhető kivitel Könnyű szűrőcsere, szerszám nélkül végrehajtható Előfűtő és utófűtő opciós lehetőség komplett vezérléssel HCV polisztirol burkolat KÉSZÜLÉKHÁZ A HCV modellek mm, míg a HCH modellek 0 mm falvastagságú préselt polisztirol részekből készülnek, amely rendkívül jó szigetelést eredményez, így a készülékek elhelyezhetők akár fűtetlen térben is. (Fűtetlen térben való elhelyezésnél ügyelni kell a cseppvíz-elvezetés fagymentesítésére.) A HCV és HCH modellek megfelelnek az Európai tűzvédelmi követelményeknek, az EN 50 szerinti E osztályba sorolva. A berendezések légáteresztési tényezője kevesebb, mint % (zárt by-pass esetén). A külső burkolat 0,8 mm vastagságú alucink panel, amely a HCV modellek esetében RAL 900 porfestést is kap. Dantherm kereszt-ellenáramú hővisszanyerő EC ventilátor MAGAS HATÁSFOKÚ ALUMÍNIUMLAMELLÁS HŐVISSZANYERŐ A hővisszanyeréshez egy nagyhatásfokú alumíniumlamellás keresztellenáramú (Dantherm saját gyártású) hővisszanyerő lett beépítve a berendezésekbe, melyet a Dantherm úgy fejlesztett ki, hogy a lakásoknál, családi házaknál szükséges kis légmennyiségek esetén is magas hatásfokkal üzemeljenek alacsony nyomásesés mellett. VENTILÁTOROK A HCV és HCH modellek a legújabb fejlesztésű EC (elektromágneses kommutátor) motorokkal meghajtott ventilátorokkal rendelkeznek, mely extrém alacsony energiafelhasználást eredményez. A ventilátorok 0 V-os betápról üzemelnek, mely a vezérlő panel 0-0 V-os jele alapján fokozatmentes fordulatszám állítást tesz lehetővé. SZŰRŐK Mindegyik típus 50 mm-es G-es fokozatú frisslevegő és elszívott levegő-szűrőt tartalmaz. A beépített kompakt szűrő előnye a rövid táskás szűrővel szemben, hogy lényegesen nagyobb a szűrési felülete. Ez azt eredményezi, hogy normál üzemi feltételek esetén a szűrőket évente csak kétszer kell cserélni. Amennyiben szükséges, úgy F7 minőségű pollenszűrő is beépíthető, ami megakadályozza a pollenek bejutását a szellőző berendezésen keresztül a lakótérbe. A.S. Hungária Kft Budapest, Daróci út.-. Tel.: , , Fax: ash@ash.hu

4 ÜZEMBEHELYEZÉS (0 perc alatt) A légmennyiségek kalibrálása az eltávolítható frontlap mögött található nyomásmérő csonkok segítségével történik. A polisztirol burkolatra felragasztott légszállítás grafikon alapján egy nyomásmérő segítségével a beüzemelő pontosan be tudja állítani a kívánt légmennyiséget, a helyes ventilátor fordulatszámot. A felragasztott grafikon alján az üzembe helyező felírja a légszállítást, a nyomásesést és a ventilátor fordulatszámot, melyet beállított. Nyomásmérő csonkok BESZABÁLYOZÁS A beüzemeléskor a vezérlő panelen (vezetékes távirányítón) a. fokozatra állítjuk a ventilátor fordulatszámát, amelyen a berendezés normál üzemmódban (névleges légszállítás) fog üzemelni. A panel hátlapján található potenciométer állításával rendelhetjük hozzá a. fokozathoz a kívánt légmennyiséget, a beállítás értéke pedig 6 és 9 érték között lehetséges. Vezetékes távirányító (HCP- vezérlőpanel) A fokozatok kalibrációja: 0. fokozat = mindkét ventilátor leáll órára. fokozat = 0 értékkel alacsonyabb, mint a. fokozat, de min. 0. fokozat = 0 értékkel alacsonyabb, mint a. fokozat. fokozat = névleges légszállítás, beállítása a potenciométerrel történik. fokozat = 0 értékkel magasabb, mint a. fokozat. Beszabályozás a HCP- hátlapján A helyes beüzemelés biztosítja a berendezés hosszú távú gazdaságos üzemelését. Ez azt jelenti, hogy számos funkció (by-pass esetén 6) órával a kézi átállítást követően visszaáll az alapértelmezés szerinti értékre. Ezzel biztosítja a mindenkori legoptimálisabb energiafogyasztást (pl.: ha elfelejtettük volna, hogy a ventilátorokat maximális légszállításra állítottuk, vagy a by-pass kézi állásban lenne). Ha a készüléket kikapcsoljuk, a óra elteltével automatikusan újraindul, így biztosak lehetünk benne, hogy lakóterünk szellőztetése mindenkor biztosított. A.S. Hungária Kft Budapest, Daróci út.-. Tel.: , , Fax: ash@ash.hu

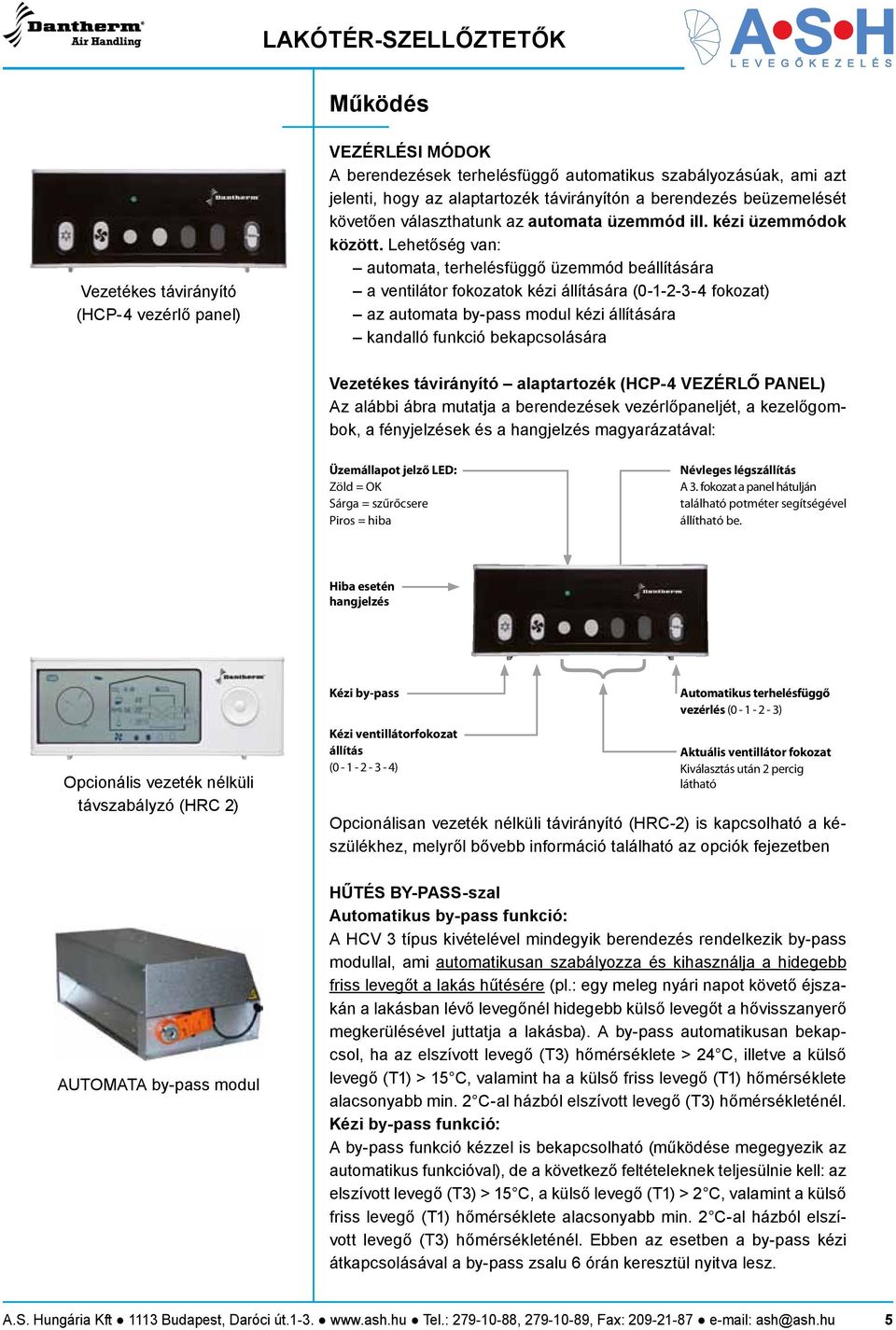

5 Működés Vezetékes távirányító (HCP- vezérlő panel) VEZÉRLÉSI MÓDOK A berendezések terhelésfüggő automatikus szabályozásúak, ami azt jelenti, hogy az alaptartozék távirányítón a berendezés beüzemelését követően választhatunk az automata üzemmód ill. kézi üzemmódok között. Lehetőség van: automata, terhelésfüggő üzemmód beállítására a ventilátor fokozatok kézi állítására (0---- fokozat) az automata by-pass modul kézi állítására kandalló funkció bekapcsolására Vezetékes távirányító alaptartozék (HCP- VEZÉRLŐ PANEL) Az alábbi ábra mutatja a berendezések vezérlőpaneljét, a kezelőgombok, a fényjelzések és a hangjelzés magyarázatával: Üzemállapot jelző LED: Zöld = OK Sárga = szűrőcsere Piros = hiba Névleges légszállítás A. fokozat a panel hátulján található potméter segítségével állítható be. Hiba esetén hangjelzés Opcionális vezeték nélküli távszabályzó (HRC ) AUTOMATA by-pass modul Kézi by-pass Kézi ventillátorfokozat állítás ( ) Automatikus terhelésfüggő vezérlés ( ) Aktuális ventillátor fokozat Kiválasztás után percig látható Opcionálisan vezeték nélküli távirányító (HRC-) is kapcsolható a készülékhez, melyről bővebb információ található az opciók fejezetben HŰTÉS BY-PASS-szal Automatikus by-pass funkció: A HCV típus kivételével mindegyik berendezés rendelkezik by-pass modullal, ami automatikusan szabályozza és kihasználja a hidegebb friss levegőt a lakás hűtésére (pl.: egy meleg nyári napot követő éjszakán a lakásban lévő levegőnél hidegebb külső levegőt a hővisszanyerő megkerülésével juttatja a lakásba). A by-pass automatikusan bekapcsol, ha az elszívott levegő (T) hőmérséklete > C, illetve a külső levegő (T) > 5 C, valamint ha a külső friss levegő (T) hőmérséklete alacsonyabb min. C-al házból elszívott levegő (T) hőmérsékleténél. Kézi by-pass funkció: A by-pass funkció kézzel is bekapcsolható (működése megegyezik az automatikus funkcióval), de a következő feltételeknek teljesülnie kell: az elszívott levegő (T) > 5 C, a külső levegő (T) > C, valamint a külső friss levegő (T) hőmérséklete alacsonyabb min. C-al házból elszívott levegő (T) hőmérsékleténél. Ebben az esetben a by-pass kézi átkapcsolásával a by-pass zsalu 6 órán keresztül nyitva lesz. A.S. Hungária Kft Budapest, Daróci út.-. Tel.: , , Fax: ash@ash.hu 5

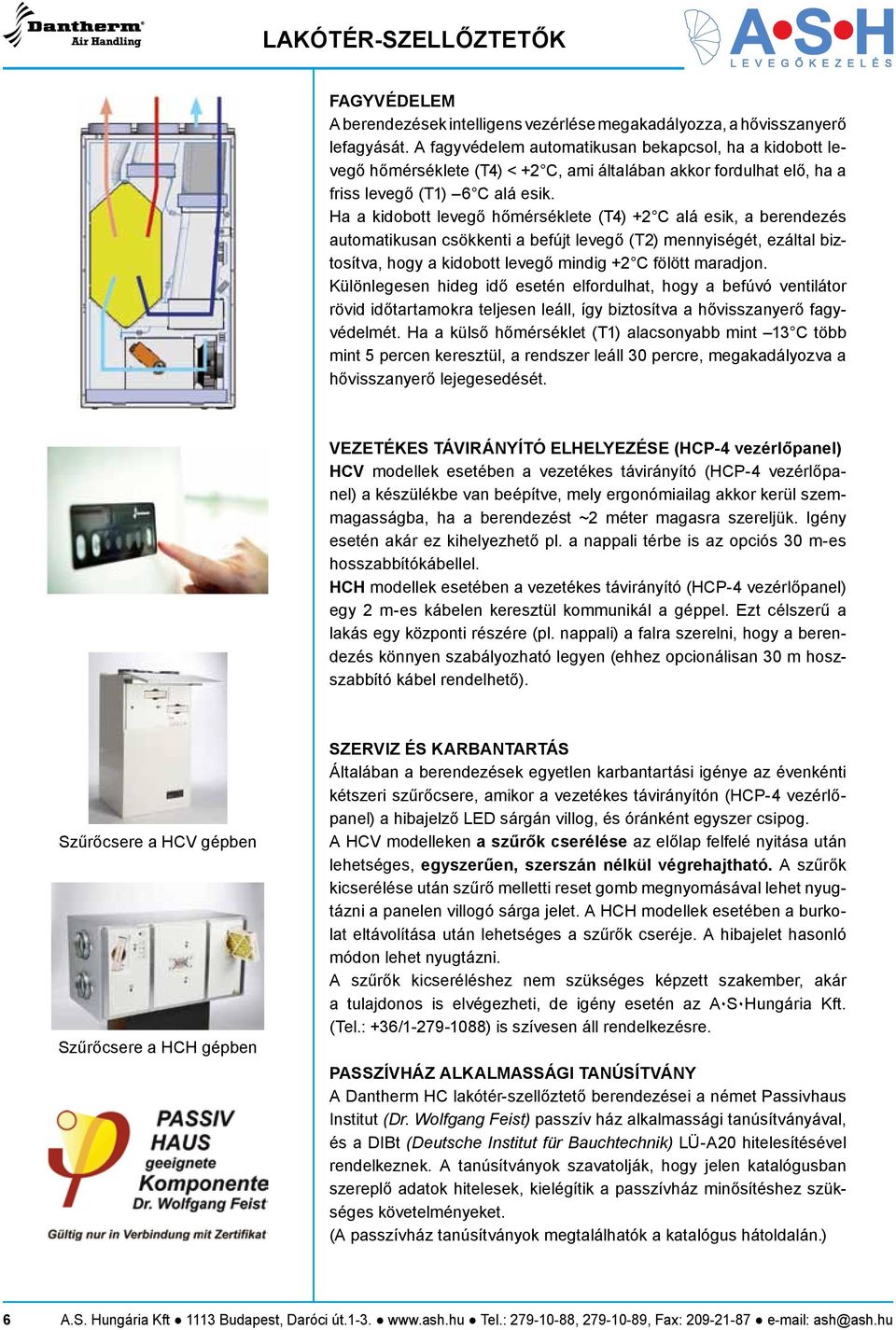

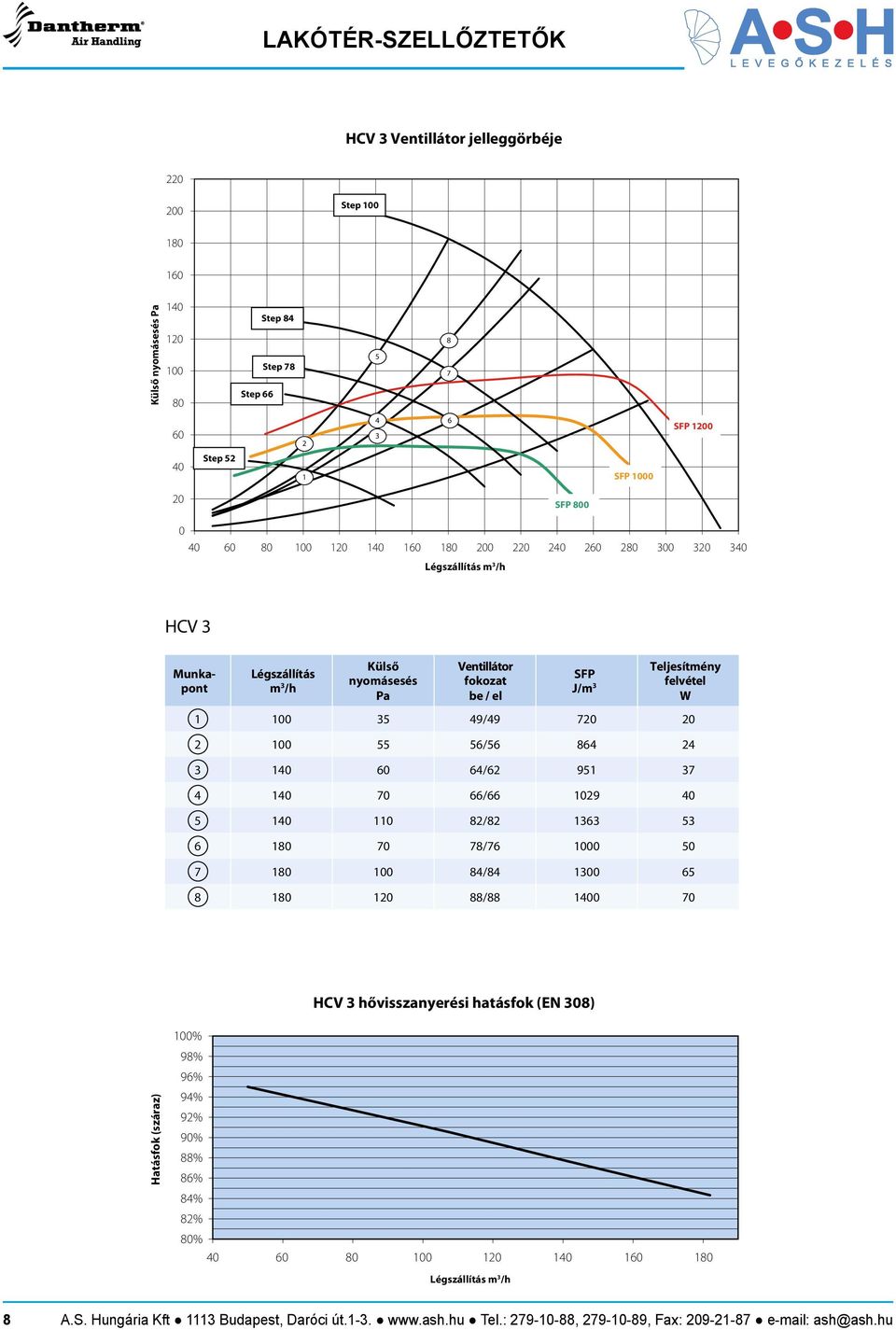

6 FAGYVÉDELEM A berendezések intelligens vezérlése megakadályozza, a hővisszanyerő lefagyását. A fagyvédelem automatikusan bekapcsol, ha a kidobott levegő hőmérséklete (T) < + C, ami általában akkor fordulhat elő, ha a friss levegő (T) 6 C alá esik. Ha a kidobott levegő hőmérséklete (T) + C alá esik, a berendezés automatikusan csökkenti a befújt levegő (T) mennyiségét, ezáltal biztosítva, hogy a kidobott levegő mindig + C fölött maradjon. Különlegesen hideg idő esetén elfordulhat, hogy a befúvó ventilátor rövid időtartamokra teljesen leáll, így biztosítva a hővisszanyerő fagyvédelmét. Ha a külső hőmérséklet (T) alacsonyabb mint C több mint 5 percen keresztül, a rendszer leáll 0 percre, megakadályozva a hővisszanyerő lejegesedését. VEZETÉKES TÁVIRÁNYÍTÓ ELHELYEZÉSE (HCP- vezérlőpanel) HCV modellek esetében a vezetékes távirányító (HCP- vezérlőpanel) a készülékbe van beépítve, mely ergonómiailag akkor kerül szemmagasságba, ha a berendezést ~ méter magasra szereljük. Igény esetén akár ez kihelyezhető pl. a nappali térbe is az opciós 0 m-es hosszabbítókábellel. HCH modellek esetében a vezetékes távirányító (HCP- vezérlőpanel) egy m-es kábelen keresztül kommunikál a géppel. Ezt célszerű a lakás egy központi részére (pl. nappali) a falra szerelni, hogy a berendezés könnyen szabályozható legyen (ehhez opcionálisan 0 m hoszszabbító kábel rendelhető). Szűrőcsere a HCV gépben Szűrőcsere a HCH gépben SZERVIZ ÉS KARBANTARTÁS Általában a berendezések egyetlen karbantartási igénye az évenkénti kétszeri szűrőcsere, amikor a vezetékes távirányítón (HCP- vezérlőpanel) a hibajelző LED sárgán villog, és óránként egyszer csipog. A HCV modelleken a szűrők cserélése az előlap felfelé nyitása után lehetséges, egyszerűen, szerszán nélkül végrehajtható. A szűrők kicserélése után szűrő melletti reset gomb megnyomásával lehet nyugtázni a panelen villogó sárga jelet. A HCH modellek esetében a burkolat eltávolítása után lehetséges a szűrők cseréje. A hibajelet hasonló módon lehet nyugtázni. A szűrők kicseréléshez nem szükséges képzett szakember, akár a tulajdonos is elvégezheti, de igény esetén az A۰S۰Hungária Kft. (Tel.: +6/ ) is szívesen áll rendelkezésre. PASSZÍVHÁZ ALKALMASSÁGI TANÚSÍTVÁNY A Dantherm HC lakótér-szellőztető berendezései a német Passivhaus Institut (Dr. Wolfgang Feist) passzív ház alkalmassági tanúsítványával, és a DIBt (Deutsche Institut für Bauchtechnik) LÜ-A0 hitelesítésével rendelkeznek. A tanúsítványok szavatolják, hogy jelen katalógusban szereplő adatok hitelesek, kielégítik a passzívház minősítéshez szükséges követelményeket. (A passzívház tanúsítványok megtalálhatók a katalógus hátoldalán.) 6 A.S. Hungária Kft Budapest, Daróci út.-. Tel.: , , Fax: ash@ash.hu

7 TECHNIKAI ADATOK HCV HCV 5 HCH 5 HCH 8 Teljesítményadatok Maximális légszállítás, 0 Pa ellenállás esetén m /h Légszállítás, 00 Pa külső ellenállás esetén m /h Hővisszanyerő típusa Dantherm alumíniumlamellás kereszt-ellenáramú Hővisszanyerési hatásfok akár 95% Szűrési fokozat (frisslevegő / elszívás) G / G Üzemi tartomány előfűtő nélkül C +50 Üzemi tartomány előfűtővel C Burkolat Magasság mm Szélesség mm Mélység mm Légcsatorna csatlakozás mm db 5 db 60 db 60 db 50 Tömeg kg Tömeg becsomagolva kg Külső burkolat anyaga alucink Szín RAL 900 fehér alucink szürke Polisztirol részek vastagsága mm 0 Hőátbocsátási tényező W/m K 0,97 0,78 Polisztirol részek tűzvédelmi besorolása DIN 0 B osztály Összesített tűzvédelmi besorolás EN 50 E osztály / DIN 0 B osztály Elektromos adatok Vezetékes távirányító (HCP- vezérlőpanel) Igen Igen ( m kábellel) Elektromos betáp x 0 V / 50 Hz Min. / max. telj. felvétel (elő-, és utófűtő nélkül) W 5 / 88 5 / 5 5 / 5 0 / 6 Min. / max. áramfelvétel (elő-, és utófűtő nélkül) A 0,0 / 0, 0,07 / 0,7 0,07 / 0,7 0, /, Védelmi fokozat IP IP 0 HCV HCV 5 HCH 5 HCH 8 Zajszintek a burkolaton mérve m /h Külső nyomás Pa Hangteljesítményszint burkolaton mérve LwA db Hangnyomásszint, burkolattól méterre Lp db (A) Zajszint, befúvó csonkon LwA db Zajszint, elszívó csonkon LwA db Hangnyomásszint befúvó csonkon méterre Lp db (A) Hangnyomásszint elszívó csonkon méterre Lp db (A) 5 Zajszintek a légcsatorna csonkokon mérve 6 Hz (befúvás / elszívás) Lw db /5 6/7 7/8 8/9 7/8 8/9 /0 / 5 Hz (befúvás / elszívás) Lw db 0/8 /0 / / / / 50/6 5/7 50 Hz (befúvás / elszívás) Lw db /0 5/ 5/50 55/5 5/50 55/5 5/6 56/8 500 Hz (befúvás / elszívás) Lw db / 7/7 / 5/5 / 5/5 8/ 50/6 000 Hz (befúvás / elszívás) Lw db 6/ 8/ /6 /8 /6 /8 /9 / 000 Hz (befúvás / elszívás) Lw db 7/ 9/ 9/ 0/5 9/ 0/5 6/ 8/6 000 Hz (befúvás / elszívás) Lw db 9/ /6 7/0 9/ 7/0 9/ / / Megjegyzések: ) Kondenzációs üzemben. ) A mérési hely egy 0 m -es helyiség,5 méteres belmagassággal. ) A csonktól méterre szabad térben mérve. A.S. Hungária Kft Budapest, Daróci út.-. Tel.: , , Fax: ash@ash.hu 7

8 HCV Ventillátor jelleggörbéje 0 00 Step Külső nyomásesés Pa Step 8 Step 78 Step Step 5 6 SFP 000 SFP 00 0 SFP Légszállítás m /h HCV Munkapont Légszállítás m /h Külső nyomásesés Pa Ventillátor fokozat be / el SFP J/m Teljesítmény felvétel W / / / / / / / / HCV hővisszanyerési hatásfok (EN 08) Hatásfok (száraz) 00% 98% 96% 9% 9% 90% 88% 86% 8% 8% 80% Légszállítás m /h 8 A.S. Hungária Kft Budapest, Daróci út.-. Tel.: , , Fax: ash@ash.hu

9 HCV 5 Ventillátor jelleggörbéje 0 00 Step Külső nyomásesés Pa Step 8 Step 76 Step Step 5 SFP 00 SFP 000 SFP Légszállítás m /h HCV 5 Munkapont Légszállítás m /h Külső nyomásesés Pa Ventillátor fokozat be / el SFP J/m Teljesítmény felvétel W / / / / / / % HCV 5 hővisszanyerési hatásfok (EN 08) 88% Hatásfok (száraz) 86% 8% 8% 80% Légszállítás m /h A.S. Hungária Kft Budapest, Daróci út.-. Tel.: , , Fax: ash@ash.hu 9

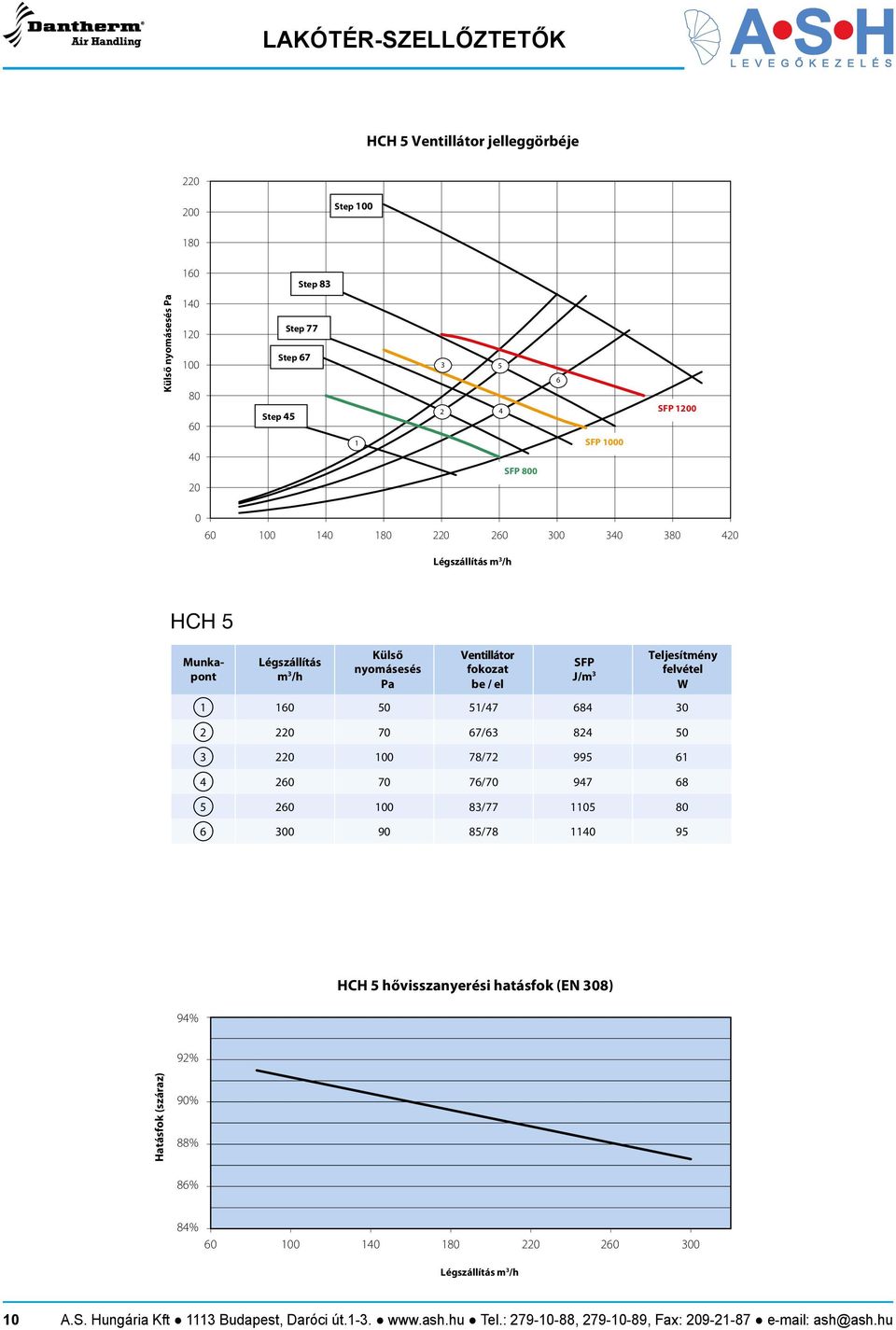

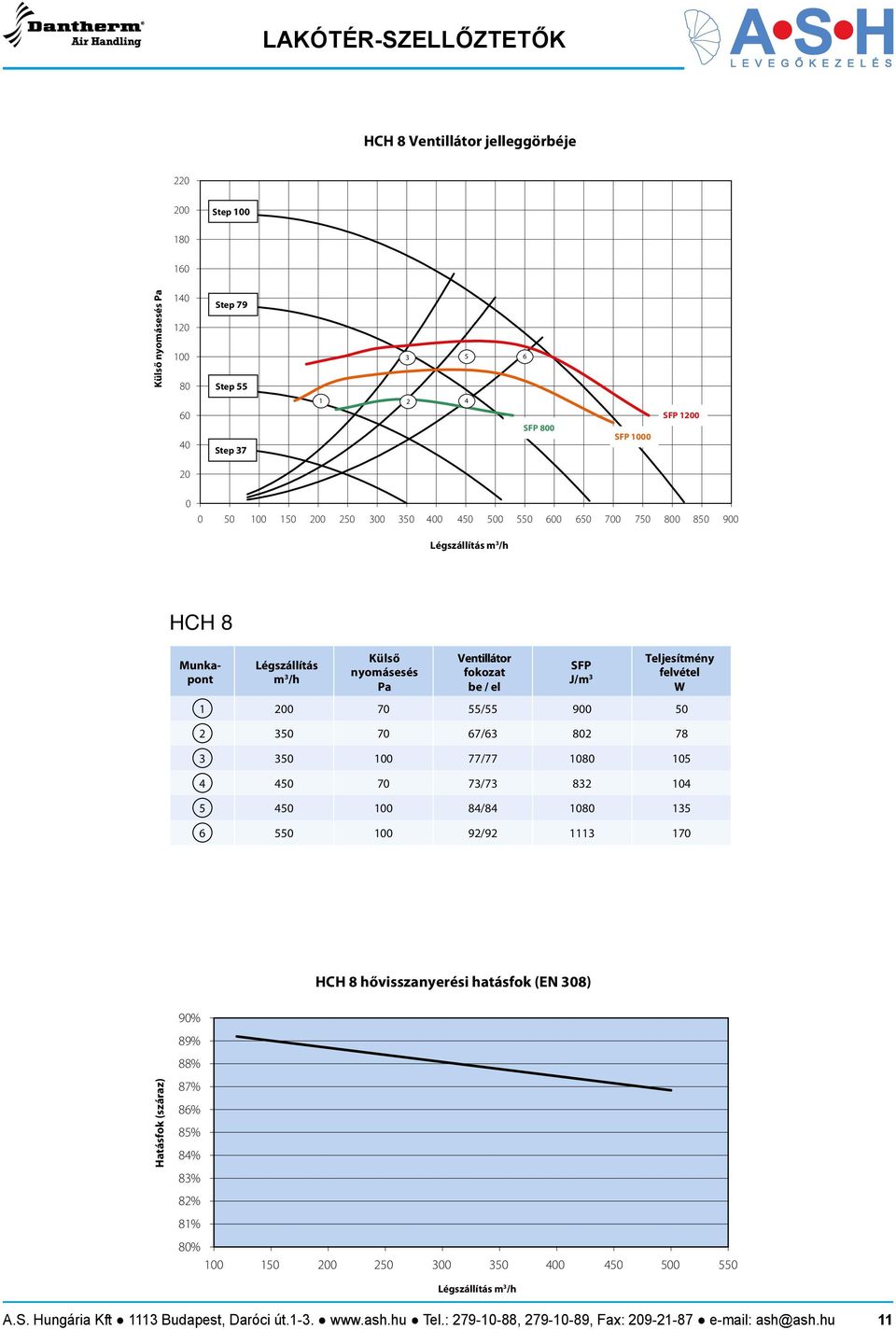

10 HCH 5 Ventillátor jelleggörbéje 0 00 Step Step 8 Külső nyomásesés Pa Step 77 Step 67 Step 5 5 SFP SFP 000 SFP Légszállítás m /h HCH 5 Munkapont Légszállítás m /h Külső nyomásesés Pa Ventillátor fokozat be / el SFP J/m Teljesítmény felvétel W / / / / / / % HCH 5 hővisszanyerési hatásfok (EN 08) 9% Hatásfok (száraz) 90% 88% 86% 8% Légszállítás m /h 0 A.S. Hungária Kft Budapest, Daróci út.-. Tel.: , , Fax: ash@ash.hu

11 HCH 8 Ventillátor jelleggörbéje Step Külső nyomásesés Pa Step 79 Step Step 7 SFP 800 SFP 000 SFP Légszállítás m /h HCH 8 Munkapont Légszállítás m /h Külső nyomásesés Pa Ventillátor fokozat be / el SFP J/m Teljesítmény felvétel W / / / / / /9 70 HCH 8 hővisszanyerési hatásfok (EN 08) Hatásfok (száraz) 90% 89% 88% 87% 86% 85% 8% 8% 8% 8% 80% Légszállítás m /h A.S. Hungária Kft Budapest, Daróci út.-. Tel.: , , Fax: ash@ash.hu

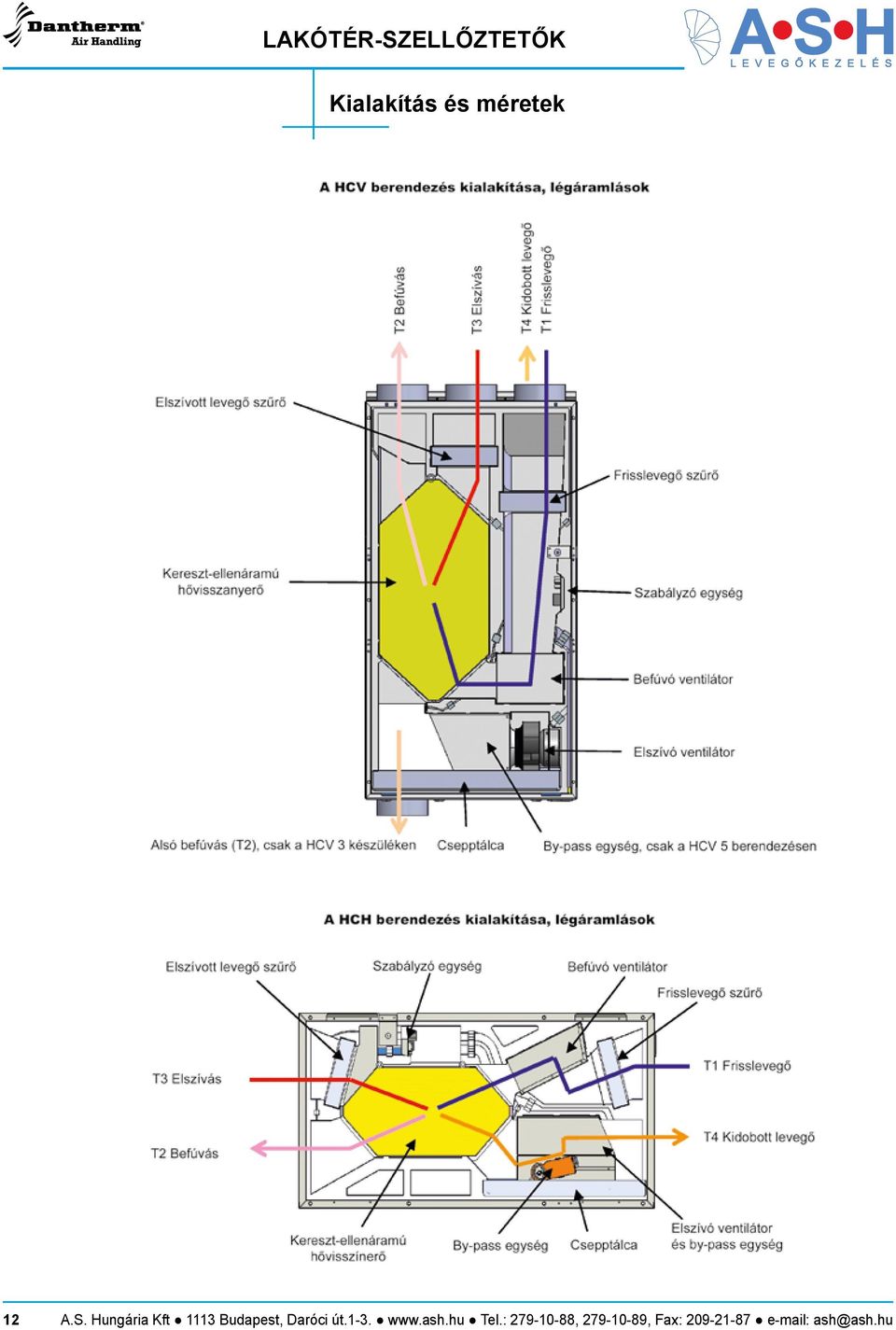

12 Kialakítás és méretek A.S. Hungária Kft Budapest, Daróci út.-. Tel.: , , Fax:

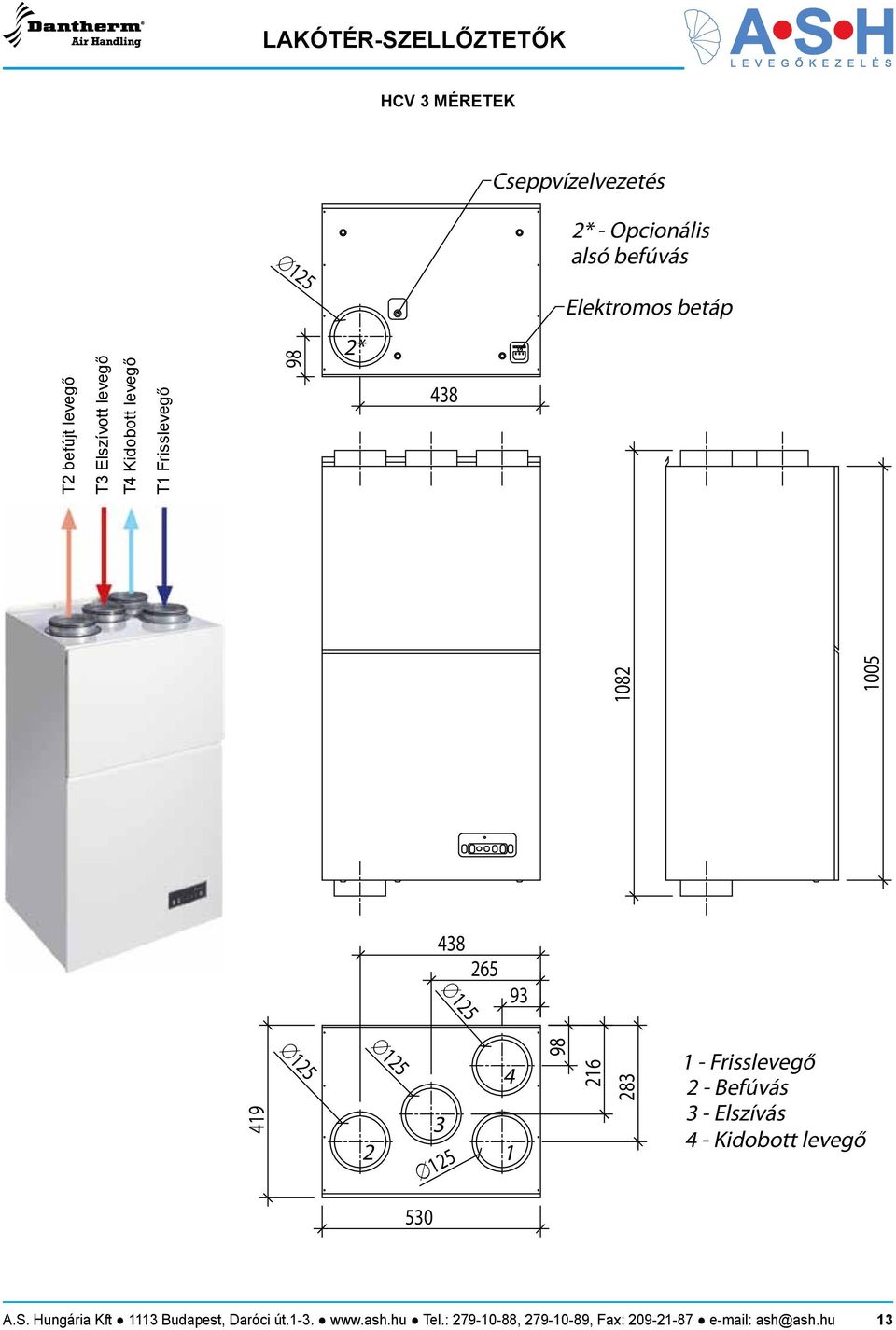

13 HCV MÉRETEK Cseppvízelvezetés 5 * - Opcionális alsó befúvás Elektromos betáp T befújt levegő T Elszívott levegő T Kidobott levegő T Frisslevegő 98 * Frisslevegő - Befúvás - Elszívás - Kidobott levegő 50 A.S. Hungária Kft Budapest, Daróci út.-. Tel.: , , Fax: ash@ash.hu

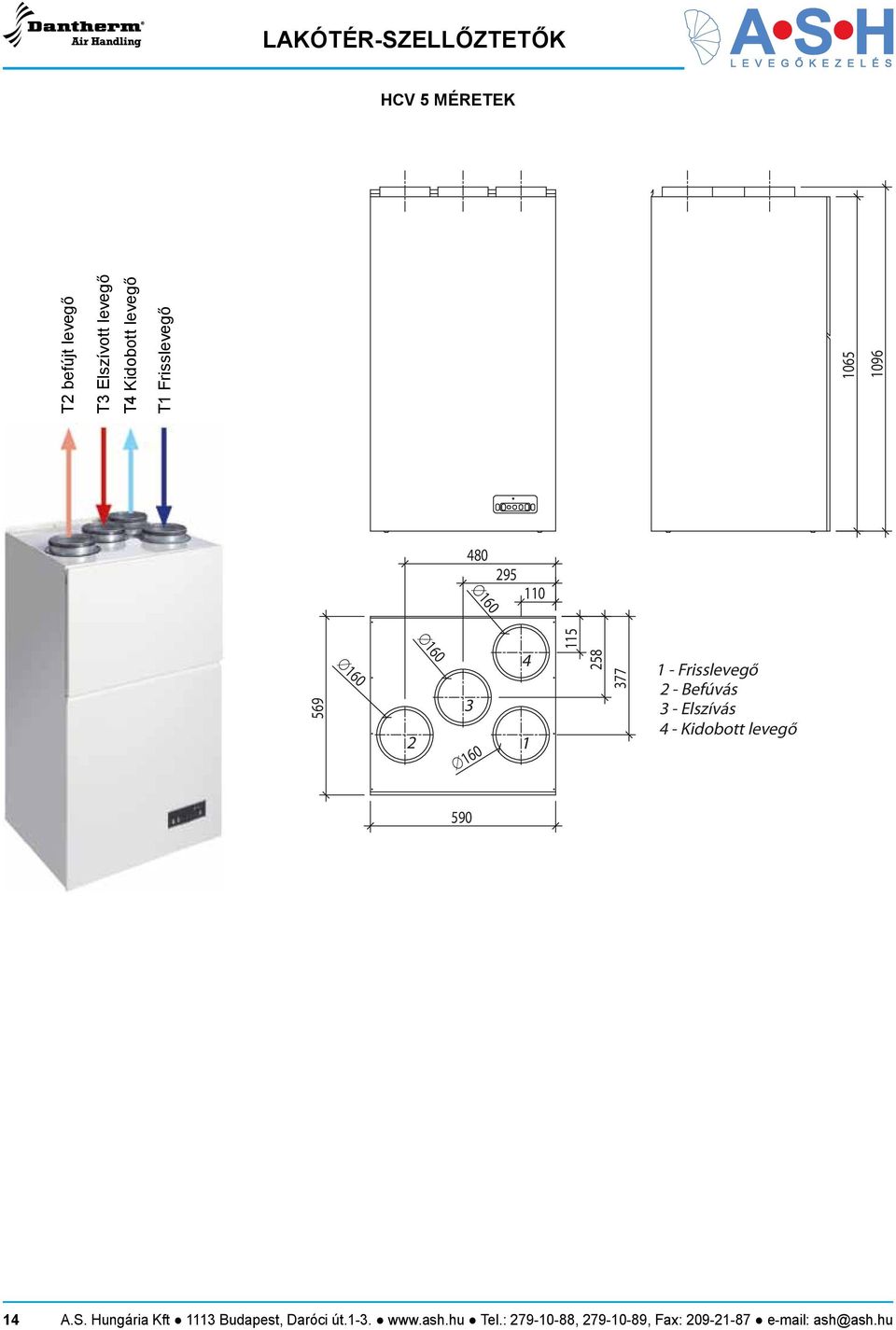

14 HCV 5 MÉRETEK T befújt levegő T Elszívott levegő T Kidobott levegő T Frisslevegő Frisslevegő - Befúvás - Elszívás - Kidobott levegő 590 A.S. Hungária Kft Budapest, Daróci út.-. Tel.: , , Fax: ash@ash.hu

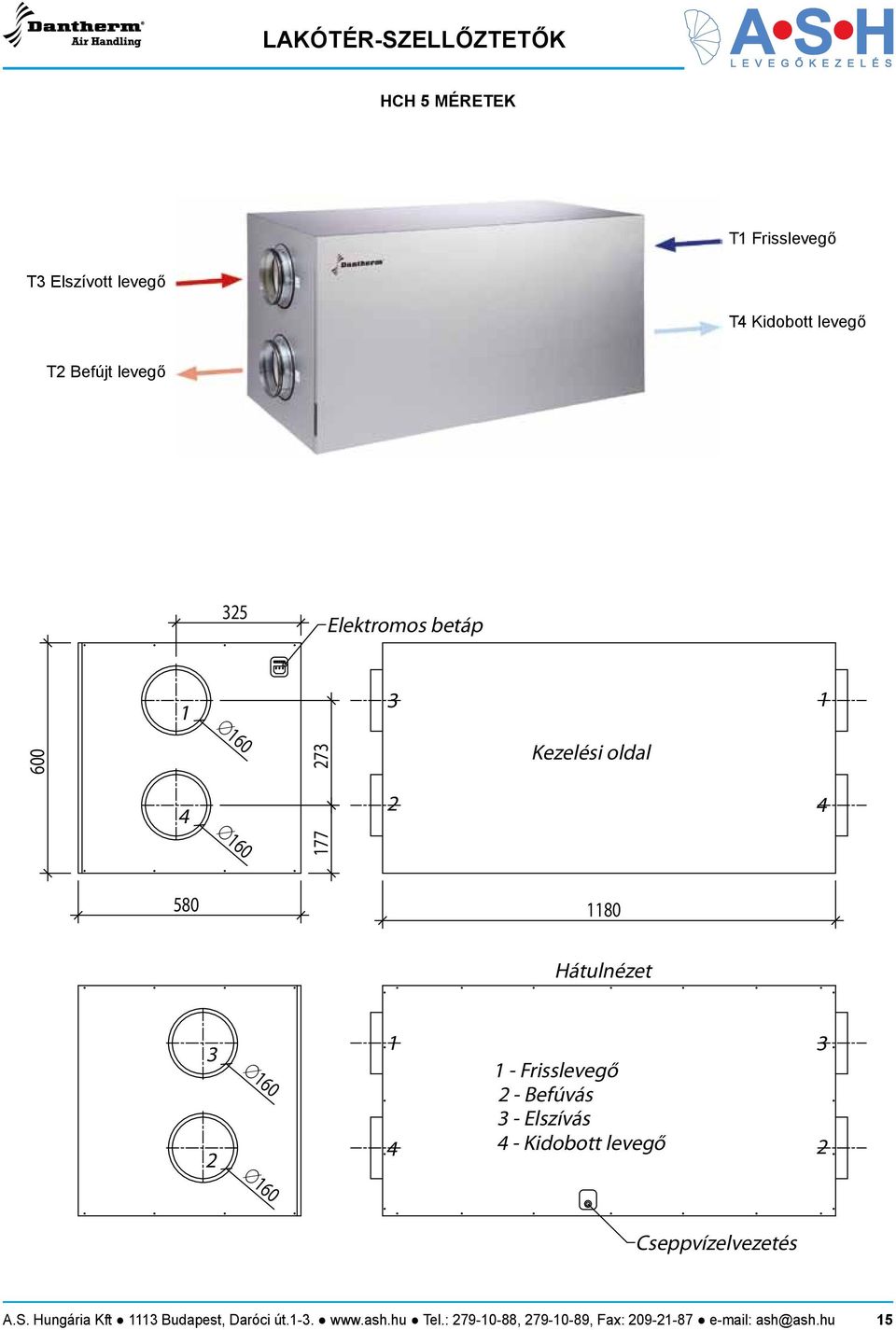

15 HCH 5 MÉRETEK T Frisslevegő T Elszívott levegő T Kidobott levegő T Befújt levegő 5 Elektromos betáp Kezelési oldal Hátulnézet Frisslevegő - Befúvás - Elszívás - Kidobott levegő Cseppvízelvezetés A.S. Hungária Kft Budapest, Daróci út.-. Tel.: , , Fax: ash@ash.hu 5

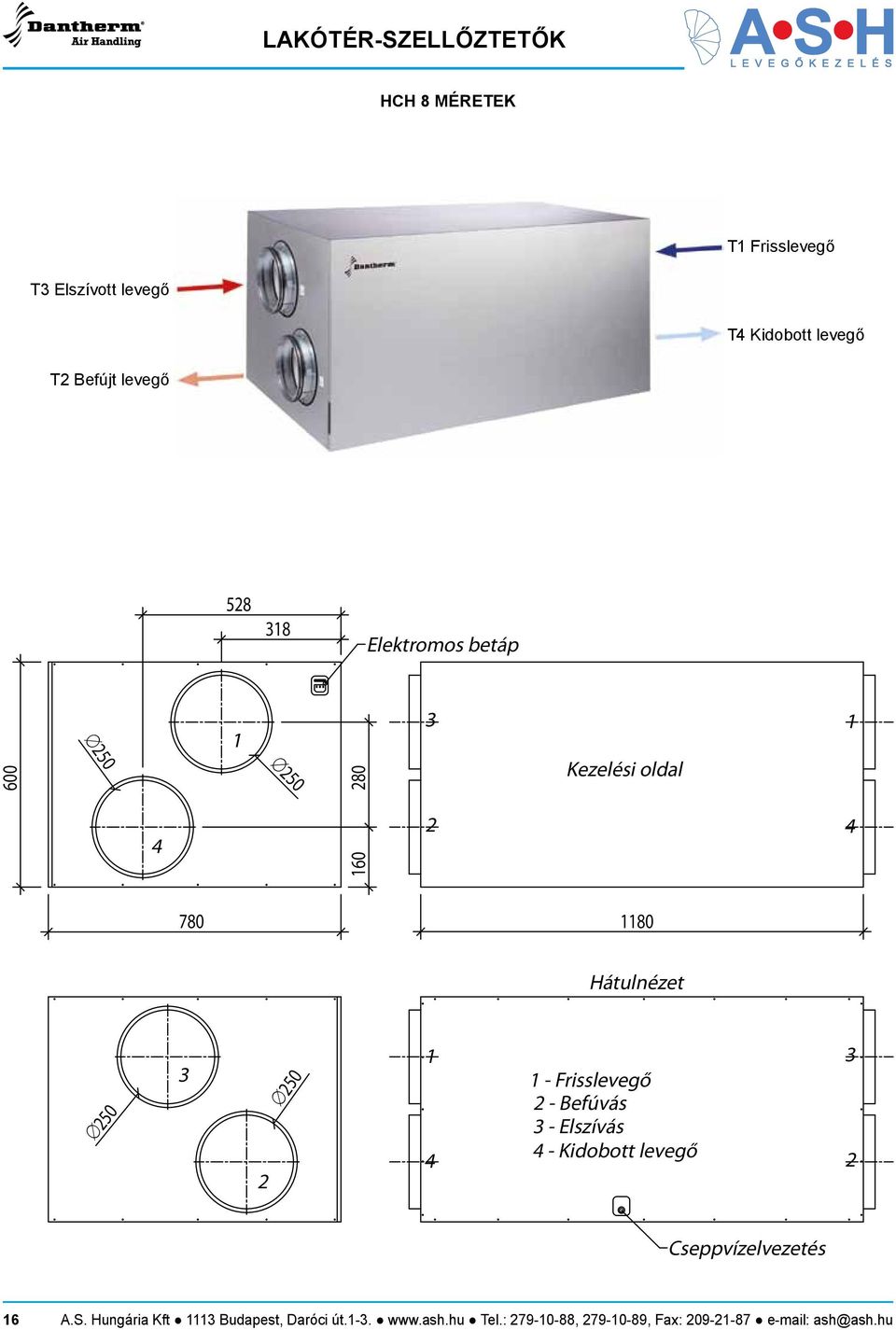

16 HCH 8 MÉRETEK T Frisslevegő T Elszívott levegő T Kidobott levegő T Befújt levegő 58 8 Elektromos betáp Kezelési oldal Hátulnézet Frisslevegő - Befúvás - Elszívás - Kidobott levegő Cseppvízelvezetés 6 A.S. Hungária Kft Budapest, Daróci út.-. Tel.: , , Fax: ash@ash.hu

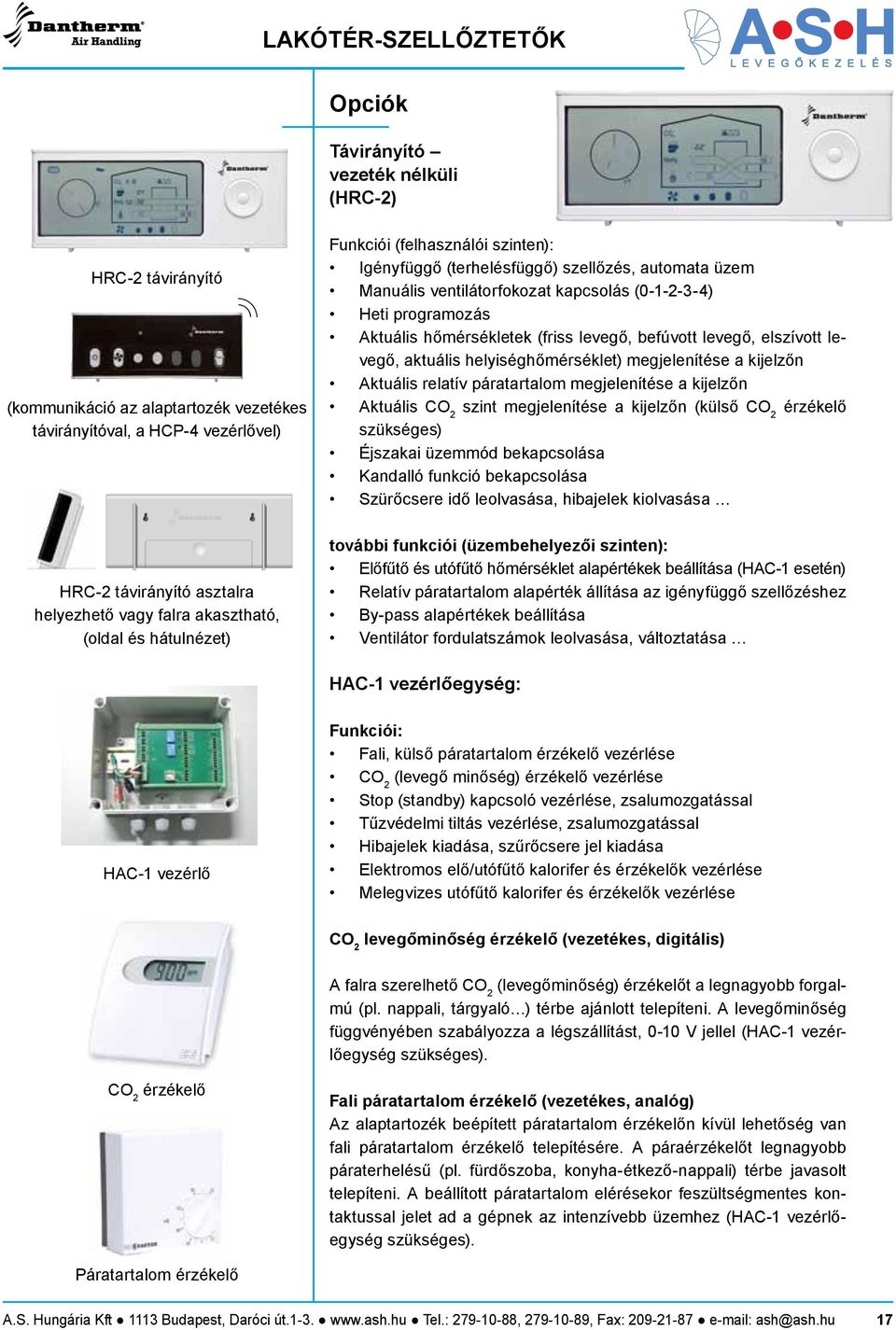

17 Opciók Távirányító vezeték nélküli (HRC-) HRC- távirányító (kommunikáció az alaptartozék vezetékes távirányítóval, a HCP- vezérlővel) Funkciói (felhasználói szinten): Igényfüggő (terhelésfüggő) szellőzés, automata üzem Manuális ventilátorfokozat kapcsolás (0----) Heti programozás Aktuális hőmérsékletek (friss levegő, befúvott levegő, elszívott levegő, aktuális helyiséghőmérséklet) megjelenítése a kijelzőn Aktuális relatív páratartalom megjelenítése a kijelzőn Aktuális CO szint megjelenítése a kijelzőn (külső CO érzékelő szükséges) Éjszakai üzemmód bekapcsolása Kandalló funkció bekapcsolása Szürőcsere idő leolvasása, hibajelek kiolvasása HRC- távirányító asztalra helyezhető vagy falra akasztható, (oldal és hátulnézet) további funkciói (üzembehelyezői szinten): Előfűtő és utófűtő hőmérséklet alapértékek beállítása (HAC- esetén) Relatív páratartalom alapérték állítása az igényfüggő szellőzéshez By-pass alapértékek beállítása Ventilátor fordulatszámok leolvasása, változtatása HAC- vezérlőegység: HAC- vezérlő Funkciói: Fali, külső páratartalom érzékelő vezérlése CO (levegő minőség) érzékelő vezérlése Stop (standby) kapcsoló vezérlése, zsalumozgatással Tűzvédelmi tiltás vezérlése, zsalumozgatással Hibajelek kiadása, szűrőcsere jel kiadása Elektromos elő/utófűtő kalorifer és érzékelők vezérlése Melegvizes utófűtő kalorifer és érzékelők vezérlése CO levegőminőség érzékelő (vezetékes, digitális) A falra szerelhető CO (levegőminőség) érzékelőt a legnagyobb forgalmú (pl. nappali, tárgyaló ) térbe ajánlott telepíteni. A levegőminőség függvényében szabályozza a légszállítást, 0-0 V jellel (HAC- vezérlőegység szükséges). CO érzékelő Fali páratartalom érzékelő (vezetékes, analóg) Az alaptartozék beépített páratartalom érzékelőn kívül lehetőség van fali páratartalom érzékelő telepítésére. A páraérzékelőt legnagyobb páraterhelésű (pl. fürdőszoba, konyha-étkező-nappali) térbe javasolt telepíteni. A beállított páratartalom elérésekor feszültségmentes kontaktussal jelet ad a gépnek az intenzívebb üzemhez (HAC- vezérlőegység szükséges). Páratartalom érzékelő A.S. Hungária Kft Budapest, Daróci út.-. Tel.: , , Fax: ash@ash.hu 7

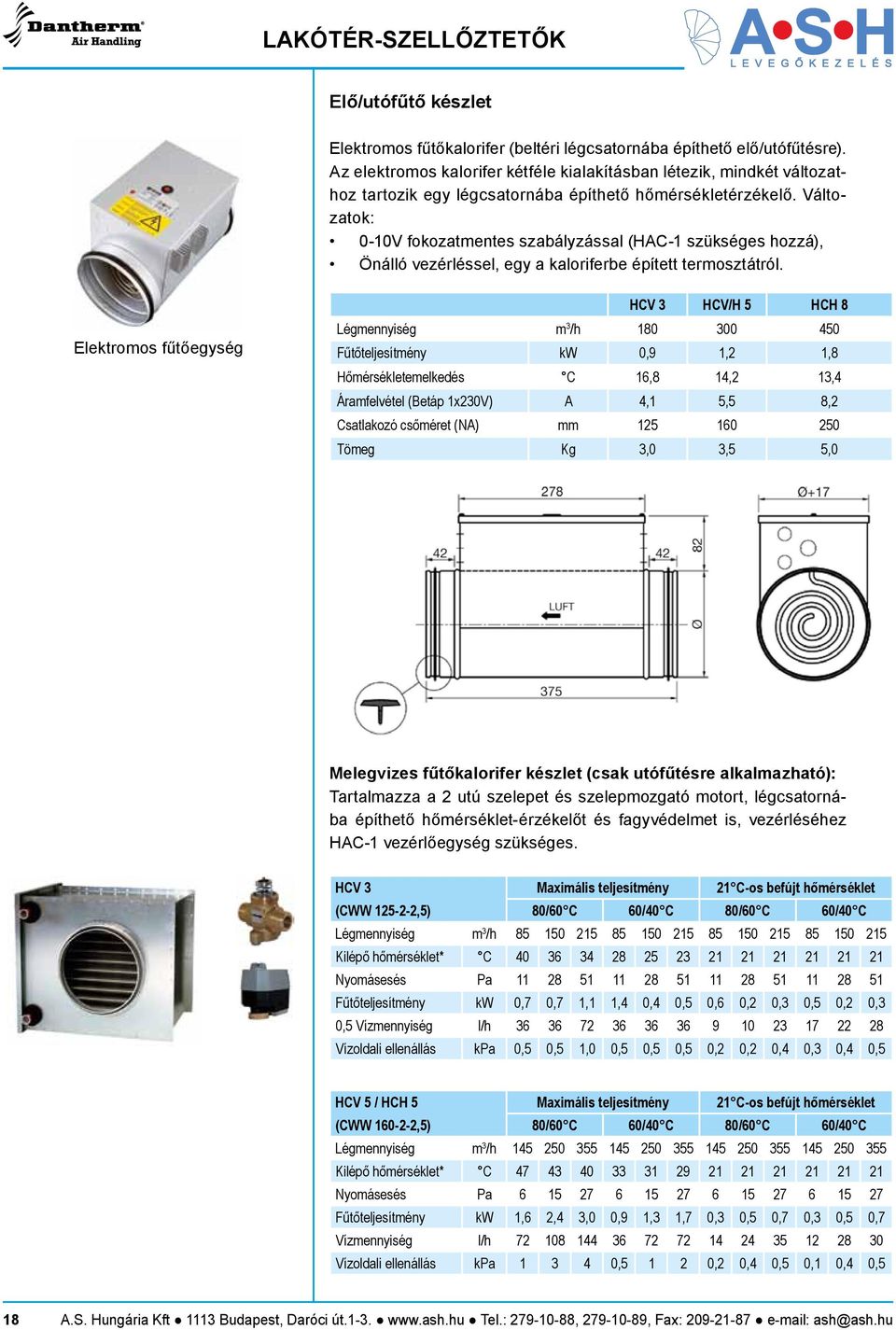

18 Elő/utófűtő készlet Elektromos fűtőkalorifer (beltéri légcsatornába építhető elő/utófűtésre). Az elektromos kalorifer kétféle kialakításban létezik, mindkét változathoz tartozik egy légcsatornába építhető hőmérsékletérzékelő. Változatok: 0-0V fokozatmentes szabályzással (HAC- szükséges hozzá), Önálló vezérléssel, egy a kaloriferbe épített termosztátról. Elektromos fűtőegység HCV HCV/H 5 HCH 8 Légmennyiség m /h Fűtőteljesítmény kw 0,9,,8 Hőmérsékletemelkedés C 6,8,, Áramfelvétel (Betáp x0v) A, 5,5 8, Csatlakozó csőméret (NA) mm Tömeg Kg,0,5 5,0 Melegvizes fűtőkalorifer készlet (csak utófűtésre alkalmazható): Tartalmazza a utú szelepet és szelepmozgató motort, légcsatornába építhető hőmérséklet-érzékelőt és fagyvédelmet is, vezérléséhez HAC- vezérlőegység szükséges. HCV Maximális teljesítmény C-os befújt hőmérséklet (CWW 5--,5) 80/60 C 60/0 C 80/60 C 60/0 C Légmennyiség m /h Kilépő hőmérséklet* C Nyomásesés Pa Fűtőteljesítmény kw 0,7 0,7,, 0, 0,5 0,6 0, 0, 0,5 0, 0, 0,5 Vízmennyiség l/h Vízoldali ellenállás kpa 0,5 0,5,0 0,5 0,5 0,5 0, 0, 0, 0, 0, 0,5 HCV 5 / HCH 5 Maximális teljesítmény C-os befújt hőmérséklet (CWW 60--,5) 80/60 C 60/0 C 80/60 C 60/0 C Légmennyiség m /h Kilépő hőmérséklet* C Nyomásesés Pa Fűtőteljesítmény kw,6,,0 0,9,,7 0, 0,5 0,7 0, 0,5 0,7 Vízmennyiség l/h Vízoldali ellenállás kpa 0,5 0, 0, 0,5 0, 0, 0,5 8 A.S. Hungária Kft Budapest, Daróci út.-. Tel.: , , Fax: ash@ash.hu

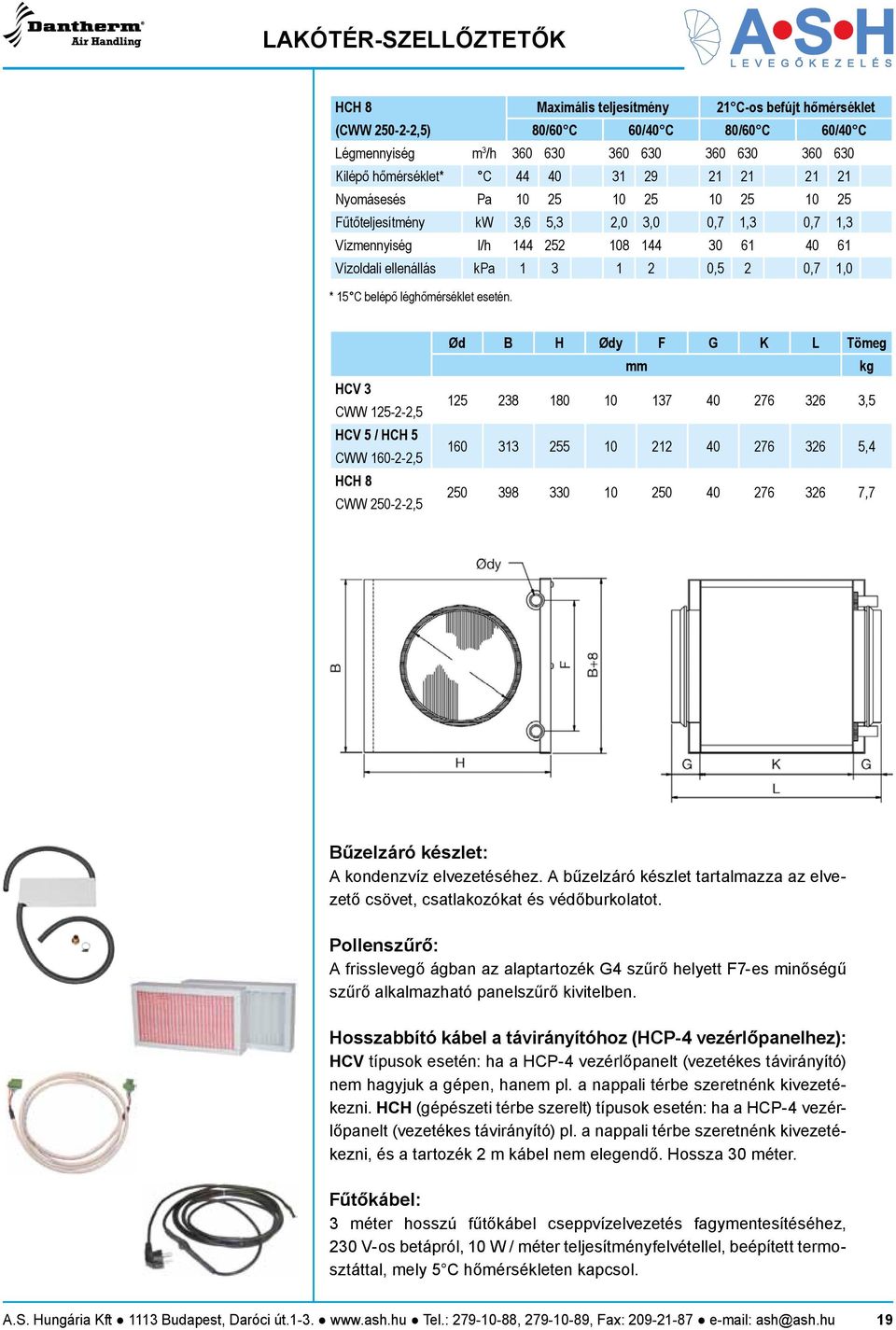

19 HCH 8 Maximális teljesítmény C-os befújt hőmérséklet (CWW 50--,5) 80/60 C 60/0 C 80/60 C 60/0 C Légmennyiség m /h Kilépő hőmérséklet* C 0 9 Nyomásesés Pa Fűtőteljesítmény kw,6 5,,0,0 0,7, 0,7, Vízmennyiség l/h Vízoldali ellenállás kpa 0,5 0,7,0 * 5 C belépő léghőmérséklet esetén. HCV CWW 5--,5 HCV 5 / HCH 5 CWW 60--,5 HCH 8 CWW 50--,5 Ød B H Ødy F G K L Tömeg mm kg , , ,7 Bűzelzáró készlet: A kondenzvíz elvezetéséhez. A bűzelzáró készlet tartalmazza az elvezető csövet, csatlakozókat és védőburkolatot. Pollenszűrő: A frisslevegő ágban az alaptartozék G szűrő helyett F7-es minőségű szűrő alkalmazható panelszűrő kivitelben. Hosszabbító kábel a távirányítóhoz (HCP- vezérlőpanelhez): HCV típusok esetén: ha a HCP- vezérlőpanelt (vezetékes távirányító) nem hagyjuk a gépen, hanem pl. a nappali térbe szeretnénk kivezetékezni. HCH (gépészeti térbe szerelt) típusok esetén: ha a HCP- vezérlőpanelt (vezetékes távirányító) pl. a nappali térbe szeretnénk kivezetékezni, és a tartozék m kábel nem elegendő. Hossza 0 méter. Fűtőkábel: méter hosszú fűtőkábel cseppvízelvezetés fagymentesítéséhez, 0 V-os betápról, 0 W / méter teljesítményfelvétellel, beépített termosztáttal, mely 5 C hőmérsékleten kapcsol. A.S. Hungária Kft Budapest, Daróci út.-. Tel.: , , Fax: ash@ash.hu 9
