1 KARBANTARTÁSI ÚTMUTATÓ L/I/H-LINE Felvonók ZSA010HU

2

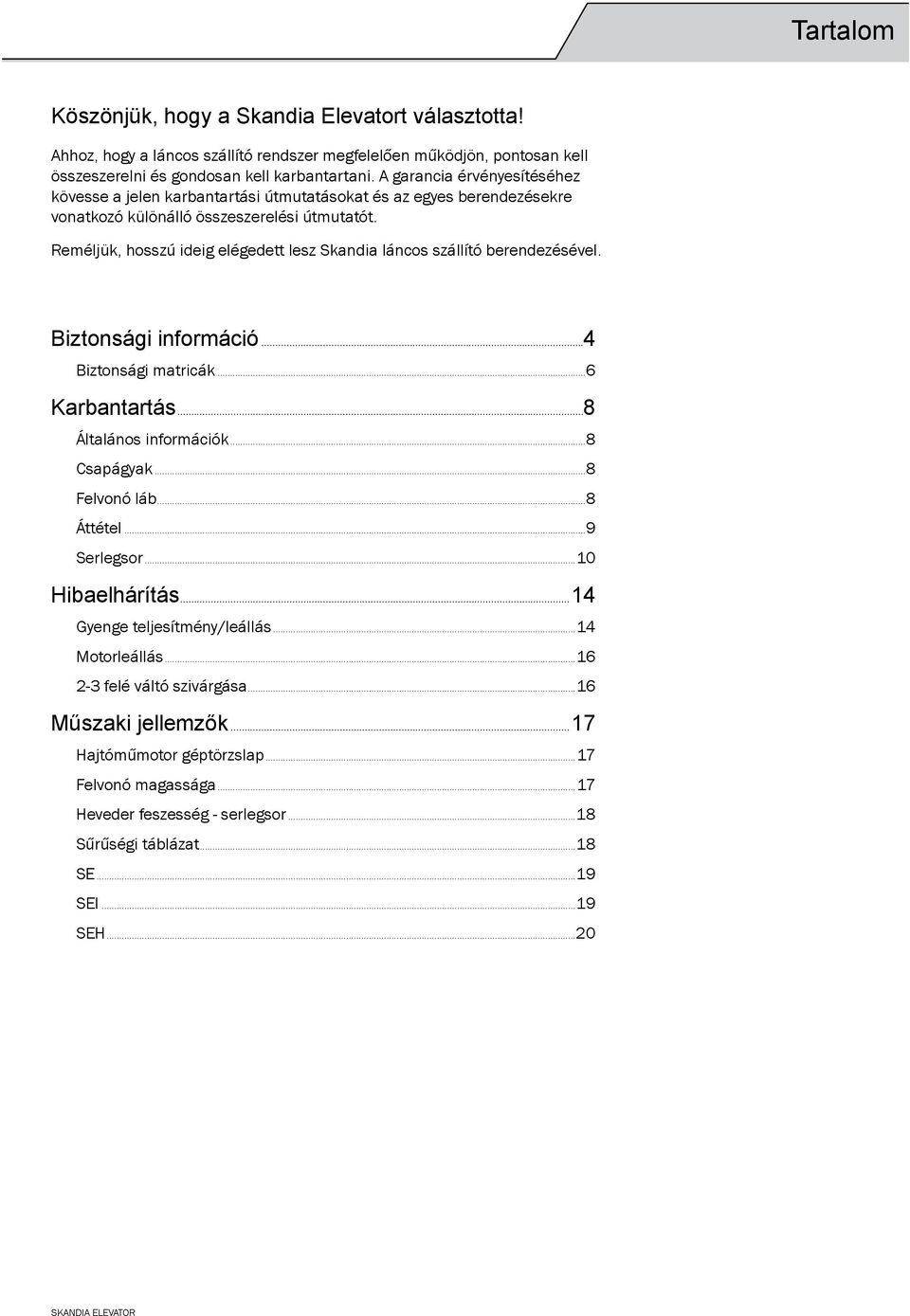

3 Tartalom Köszönjük, hogy a Skandia Elevatort választotta! Ahhoz, hogy a láncos szállító rendszer megfelelően működjön, pontosan kell összeszerelni és gondosan kell karbantartani. A garancia érvényesítéséhez kövesse a jelen karbantartási útmutatásokat és az egyes berendezésekre vonatkozó különálló összeszerelési útmutatót. Reméljük, hosszú ideig elégedett lesz Skandia láncos szállító berendezésével. Biztonsági információ...4 Biztonsági matricák...6 Karbantartás...8 Általános információk...8 Csapágyak...8 Felvonó láb...8 Áttétel...9 Serlegsor...10 Hibaelhárítás...14 Gyenge teljesítmény/leállás...14 Motorleállás felé váltó szivárgása...16 Műszaki jellemzők...17 Hajtóműmotor géptörzslap...17 Felvonó magassága...17 Heveder feszesség - serlegsor...18 Sűrűségi táblázat...18 SE...19 SEI...19 SEH...20 SKANDIA ELEVATOR

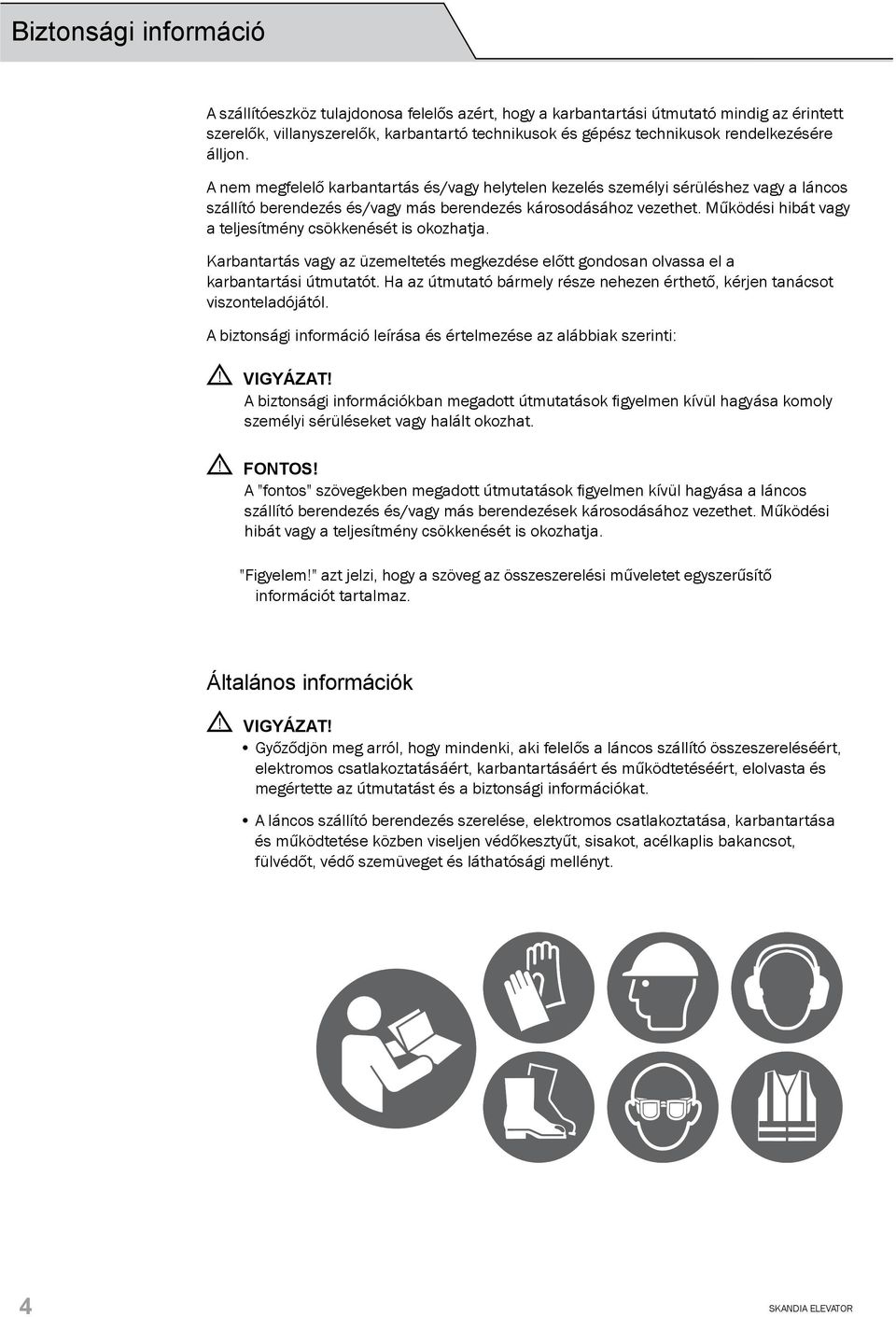

4 Biztonsági információ A szállítóeszköz tulajdonosa felelős azért, hogy a karbantartási útmutató mindig az érintett szerelők, villanyszerelők, karbantartó technikusok és gépész technikusok rendelkezésére álljon. A nem megfelelő karbantartás és/vagy helytelen kezelés személyi sérüléshez vagy a láncos szállító berendezés és/vagy más berendezés károsodásához vezethet. Működési hibát vagy a teljesítmény csökkenését is okozhatja. Karbantartás vagy az üzemeltetés megkezdése előtt gondosan olvassa el a karbantartási útmutatót. Ha az útmutató bármely része nehezen érthető, kérjen tanácsot viszonteladójától. A biztonsági információ leírása és értelmezése az alábbiak szerinti:! VIGYÁZAT! A biztonsági információkban megadott útmutatások figyelmen kívül hagyása komoly személyi sérüléseket vagy halált okozhat.! FONTOS! A "fontos" szövegekben megadott útmutatások figyelmen kívül hagyása a láncos szállító berendezés és/vagy más berendezések károsodásához vezethet. Működési hibát vagy a teljesítmény csökkenését is okozhatja. "Figyelem!" azt jelzi, hogy a szöveg az összeszerelési műveletet egyszerűsítő információt tartalmaz. Általános információk! VIGYÁZAT! Győződjön meg arról, hogy mindenki, aki felelős a láncos szállító összeszereléséért, elektromos csatlakoztatásáért, karbantartásáért és működtetéséért, elolvasta és megértette az útmutatást és a biztonsági információkat. A láncos szállító berendezés szerelése, elektromos csatlakoztatása, karbantartása és működtetése közben viseljen védőkesztyűt, sisakot, acélkaplis bakancsot, fülvédőt, védő szemüveget és láthatósági mellényt. 4 SKANDIA ELEVATOR

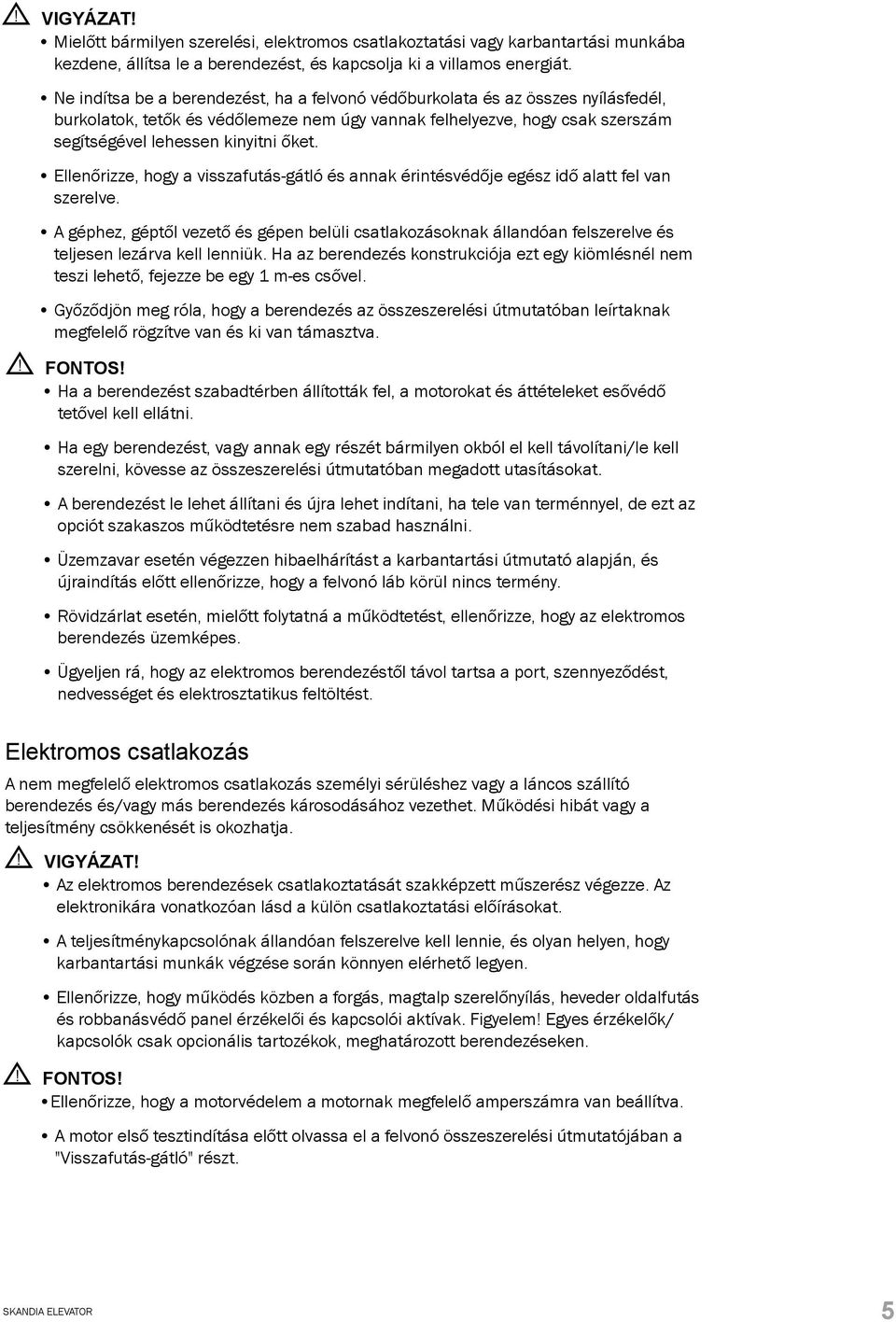

5 ! VIGYÁZAT! Mielőtt bármilyen szerelési, elektromos csatlakoztatási vagy karbantartási munkába kezdene, állítsa le a berendezést, és kapcsolja ki a villamos energiát. Ne indítsa be a berendezést, ha a felvonó védőburkolata és az összes nyílásfedél, burkolatok, tetők és védőlemeze nem úgy vannak felhelyezve, hogy csak szerszám segítségével lehessen kinyitni őket. Ellenőrizze, hogy a visszafutás-gátló és annak érintésvédője egész idő alatt fel van szerelve. A géphez, géptől vezető és gépen belüli csatlakozásoknak állandóan felszerelve és teljesen lezárva kell lenniük. Ha az berendezés konstrukciója ezt egy kiömlésnél nem teszi lehető, fejezze be egy 1 m-es csővel. Győződjön meg róla, hogy a berendezés az összeszerelési útmutatóban leírtaknak megfelelő rögzítve van és ki van támasztva.! FONTOS! Ha a berendezést szabadtérben állították fel, a motorokat és áttételeket esővédő tetővel kell ellátni. Ha egy berendezést, vagy annak egy részét bármilyen okból el kell távolítani/le kell szerelni, kövesse az összeszerelési útmutatóban megadott utasításokat. A berendezést le lehet állítani és újra lehet indítani, ha tele van terménnyel, de ezt az opciót szakaszos működtetésre nem szabad használni. Üzemzavar esetén végezzen hibaelhárítást a karbantartási útmutató alapján, és újraindítás előtt ellenőrizze, hogy a felvonó láb körül nincs termény. Rövidzárlat esetén, mielőtt folytatná a működtetést, ellenőrizze, hogy az elektromos berendezés üzemképes. Ügyeljen rá, hogy az elektromos berendezéstől távol tartsa a port, szennyeződést, nedvességet és elektrosztatikus feltöltést. Elektromos csatlakozás A nem megfelelő elektromos csatlakozás személyi sérüléshez vagy a láncos szállító berendezés és/vagy más berendezés károsodásához vezethet. Működési hibát vagy a teljesítmény csökkenését is okozhatja.! VIGYÁZAT! Az elektromos berendezések csatlakoztatását szakképzett műszerész végezze. Az elektronikára vonatkozóan lásd a külön csatlakoztatási előírásokat. A teljesítménykapcsolónak állandóan felszerelve kell lennie, és olyan helyen, hogy karbantartási munkák végzése során könnyen elérhető legyen. Ellenőrizze, hogy működés közben a forgás, magtalp szerelőnyílás, heveder oldalfutás és robbanásvédő panel érzékelői és kapcsolói aktívak. Figyelem! Egyes érzékelők/ kapcsolók csak opcionális tartozékok, meghatározott berendezéseken.! FONTOS! Ellenőrizze, hogy a motorvédelem a motornak megfelelő amperszámra van beállítva. A motor első tesztindítása előtt olvassa el a felvonó összeszerelési útmutatójában a "Visszafutás-gátló" részt. SKANDIA ELEVATOR 5

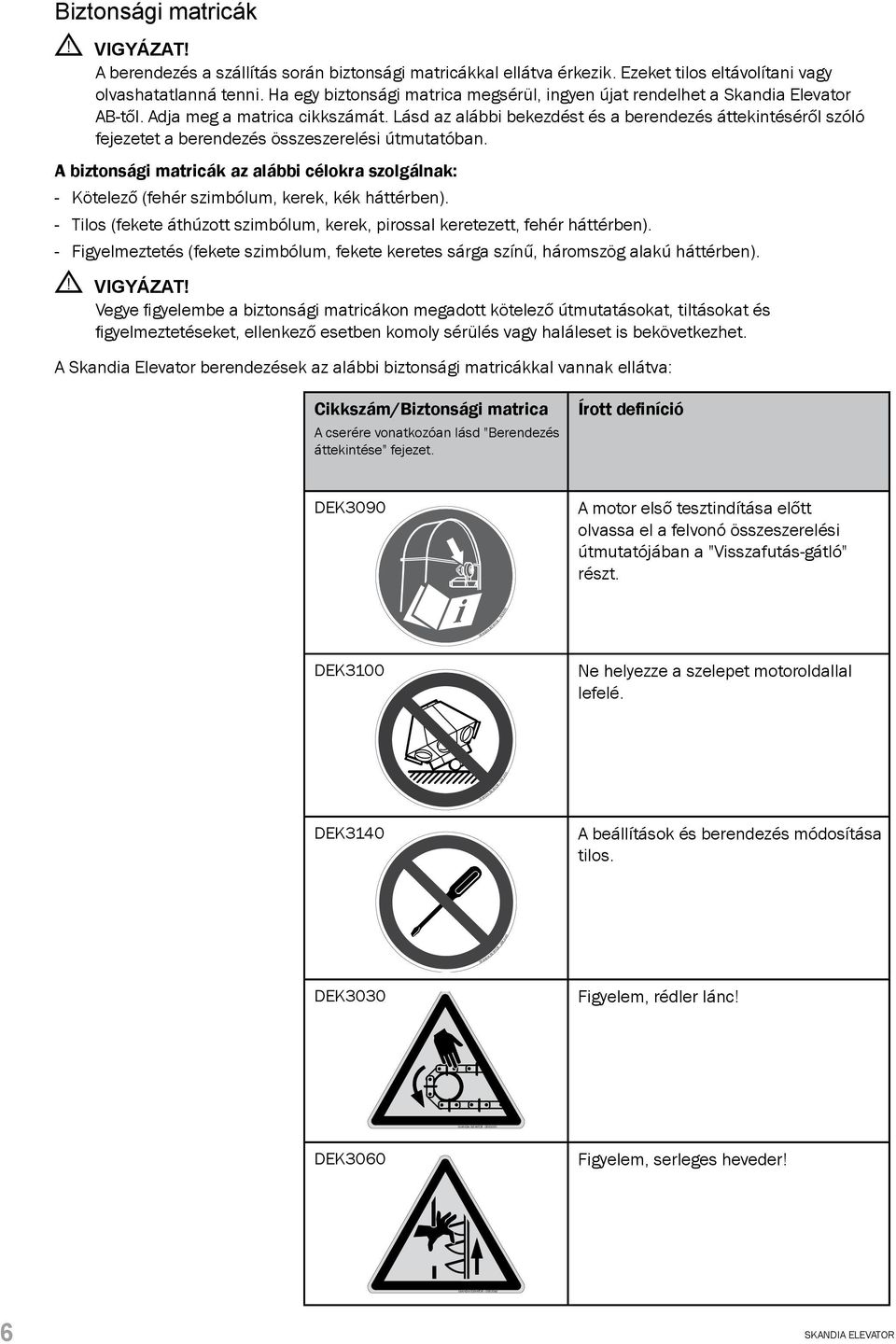

6 SKANDIA ELEVATOR - DEK3030 SKANDIA ELEVATOR DEK3060 Biztonsági matricák! VIGYÁZAT! A berendezés a szállítás során biztonsági matricákkal ellátva érkezik. Ezeket tilos eltávolítani vagy olvashatatlanná tenni. Ha egy biztonsági matrica megsérül, ingyen újat rendelhet a Skandia Elevator AB-től. Adja meg a matrica cikkszámát. Lásd az alábbi bekezdést és a berendezés áttekintéséről szóló fejezetet a berendezés összeszerelési útmutatóban. A biztonsági matricák az alábbi célokra szolgálnak: - Kötelező (fehér szimbólum, kerek, kék háttérben). - Tilos (fekete áthúzott szimbólum, kerek, pirossal keretezett, fehér háttérben). - Figyelmeztetés (fekete szimbólum, fekete keretes sárga színű, háromszög alakú háttérben).! VIGYÁZAT! Vegye figyelembe a biztonsági matricákon megadott kötelező útmutatásokat, tiltásokat és figyelmeztetéseket, ellenkező esetben komoly sérülés vagy haláleset is bekövetkezhet. A Skandia Elevator berendezések az alábbi biztonsági matricákkal vannak ellátva: Cikkszám/Biztonsági matrica A cserére vonatkozóan lásd "Berendezés áttekintése" fejezet. Írott definíció DEK3090 A motor első tesztindítása előtt olvassa el a felvonó összeszerelési útmutatójában a "Visszafutás-gátló" részt. SKANDIA ELEVATOR DEK3090 DEK3100 Ne helyezze a szelepet motoroldallal lefelé. SKANDIA ELEVATOR DEK3100 DEK3140 A beállítások és berendezés módosítása tilos. SKANDIA ELEVATOR DEK3140 DEK3030 Figyelem, rédler lánc! DEK3060 Figyelem, serleges heveder! 6 SKANDIA ELEVATOR

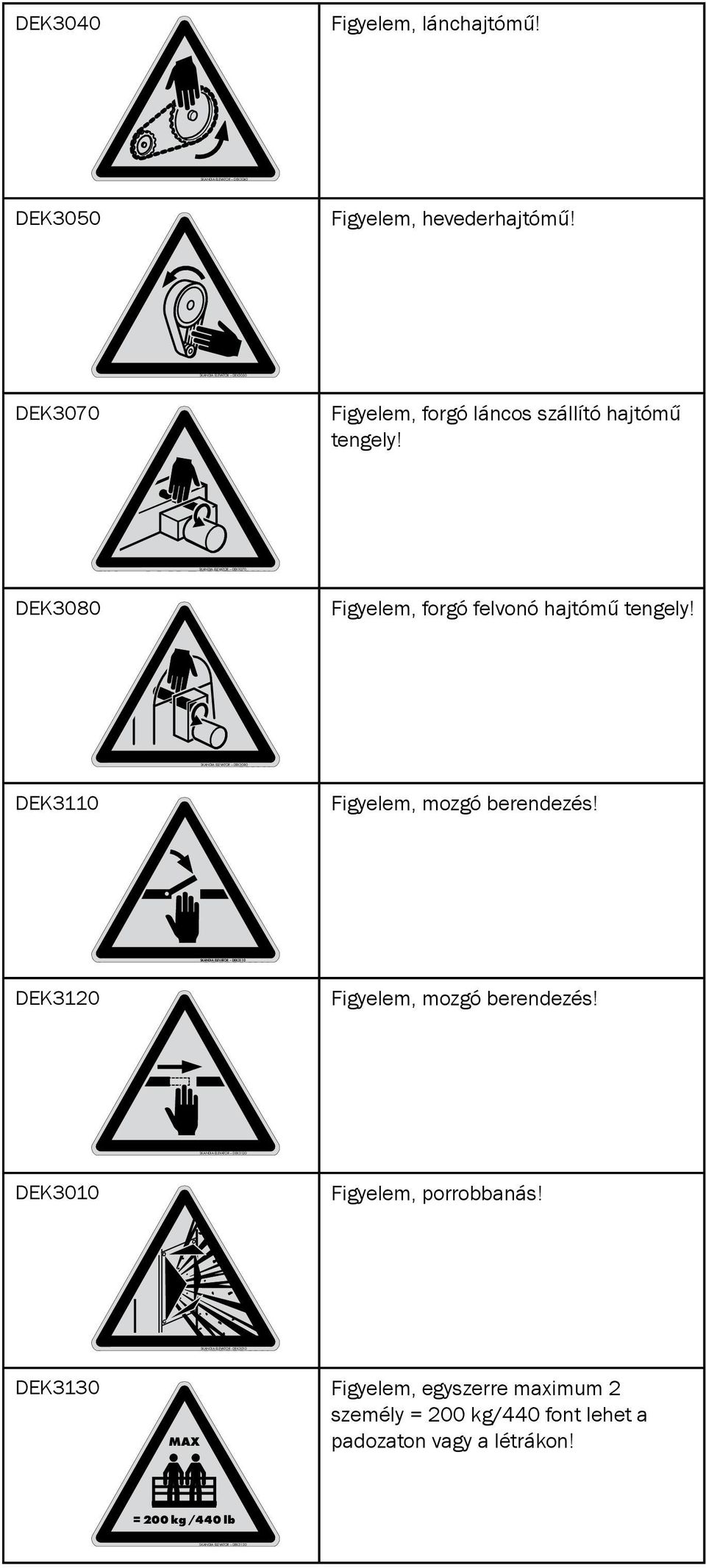

7 SKANDIA ELEVATOR DEK3040 SKANDIA ELEVATOR DEK3050 SKANDIA ELEVATOR DEK3070 SKANDIA ELEVATOR DEK3080 SKANDIA ELEVATOR DEK3110 SKANDIA ELEVATOR DEK3120 SKANDIA ELEVATOR - DEK3010 SKANDIA ELEVATOR DEK3130 DEK3040 Figyelem, lánchajtómű! DEK3050 Figyelem, hevederhajtómű! DEK3070 Figyelem, forgó láncos szállító hajtómű tengely! DEK3080 Figyelem, forgó felvonó hajtómű tengely! DEK3110 Figyelem, mozgó berendezés! DEK3120 Figyelem, mozgó berendezés! DEK3010 Figyelem, porrobbanás! DEK3130 Figyelem, egyszerre maximum 2 személy = 200 kg/440 font lehet a MAX padozaton vagy a létrákon! = 200 kg / 440 lb

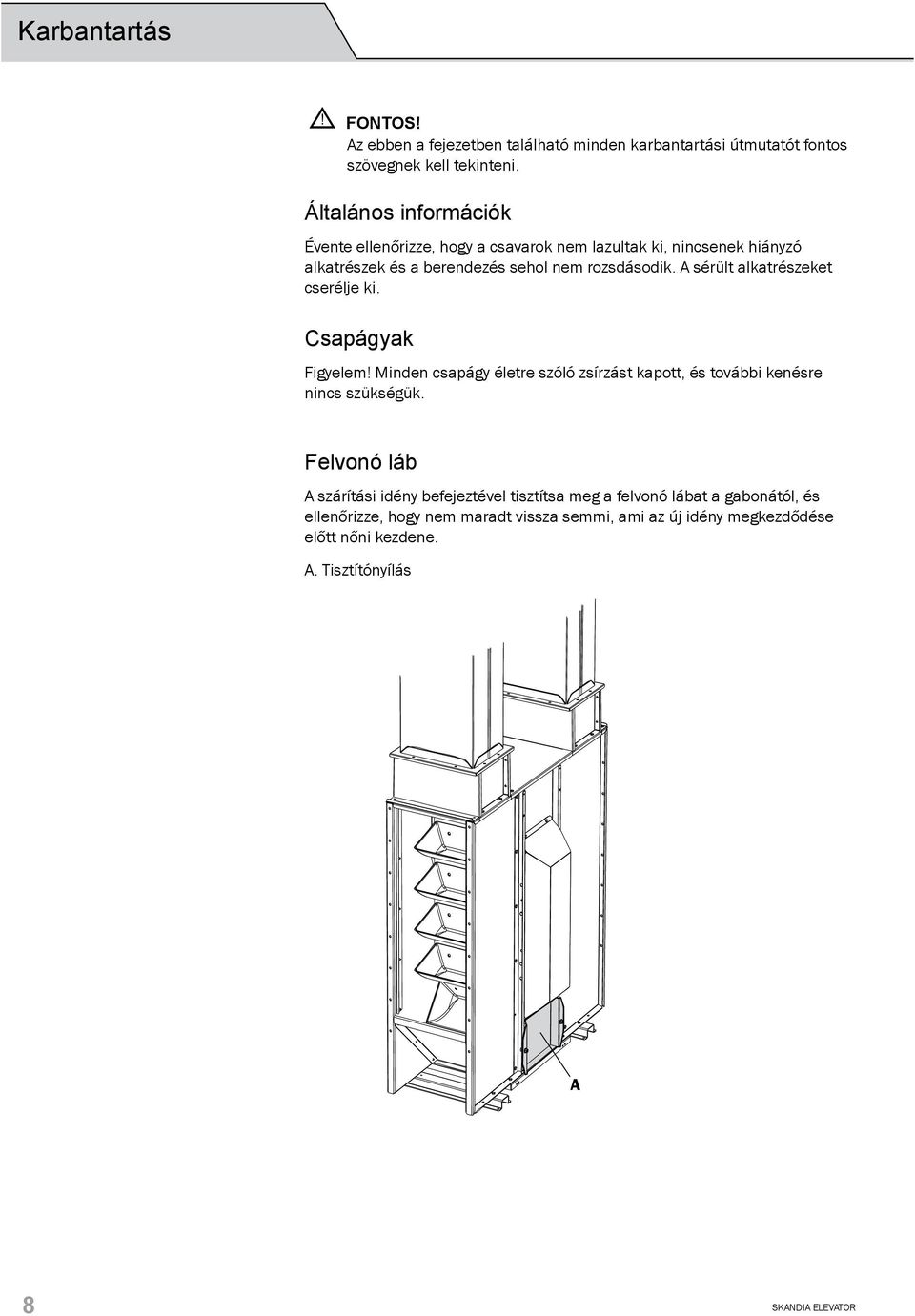

8 Karbantartás! FONTOS! Az ebben a fejezetben található minden karbantartási útmutatót fontos szövegnek kell tekinteni. Általános információk Évente ellenőrizze, hogy a csavarok nem lazultak ki, nincsenek hiányzó alkatrészek és a berendezés sehol nem rozsdásodik. A sérült alkatrészeket cserélje ki. Csapágyak Figyelem! Minden csapágy életre szóló zsírzást kapott, és további kenésre nincs szükségük. Felvonó láb A szárítási idény befejeztével tisztítsa meg a felvonó lábat a gabonától, és ellenőrizze, hogy nem maradt vissza semmi, ami az új idény megkezdődése előtt nőni kezdene. A. Tisztítónyílás A 8 SKANDIA ELEVATOR

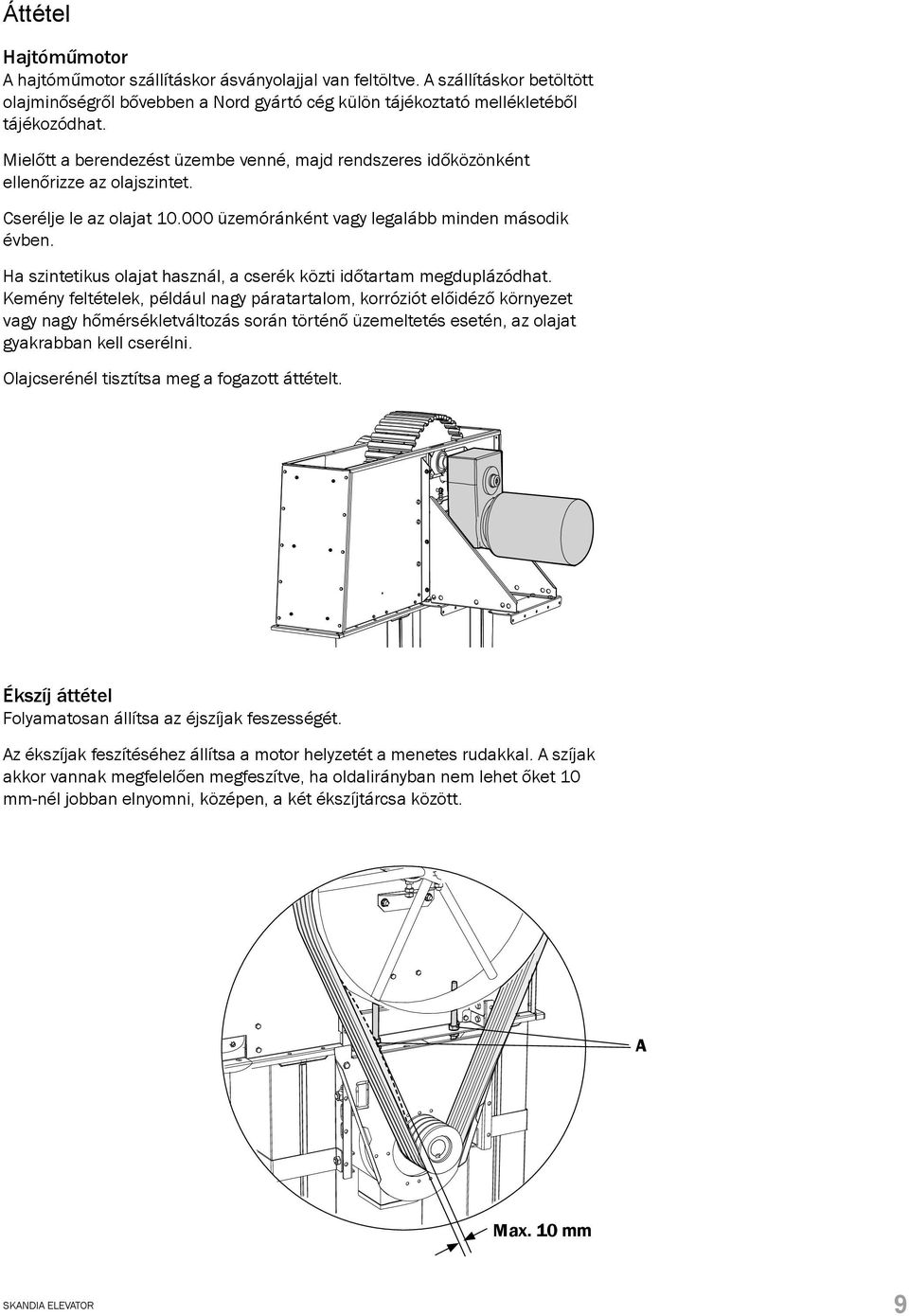

9 Áttétel Hajtóműmotor A hajtóműmotor szállításkor ásványolajjal van feltöltve. A szállításkor betöltött olajminőségről bővebben a Nord gyártó cég külön tájékoztató mellékletéből tájékozódhat. Mielőtt a berendezést üzembe venné, majd rendszeres időközönként ellenőrizze az olajszintet. Cserélje le az olajat üzemóránként vagy legalább minden második évben. Ha szintetikus olajat használ, a cserék közti időtartam megduplázódhat. Kemény feltételek, például nagy páratartalom, korróziót előidéző környezet vagy nagy hőmérsékletváltozás során történő üzemeltetés esetén, az olajat gyakrabban kell cserélni. Olajcserénél tisztítsa meg a fogazott áttételt. Ékszíj áttétel Folyamatosan állítsa az éjszíjak feszességét. Az ékszíjak feszítéséhez állítsa a motor helyzetét a menetes rudakkal. A szíjak akkor vannak megfelelően megfeszítve, ha oldalirányban nem lehet őket 10 mm-nél jobban elnyomni, középen, a két ékszíjtárcsa között. A Max. 10 mm SKANDIA ELEVATOR 9

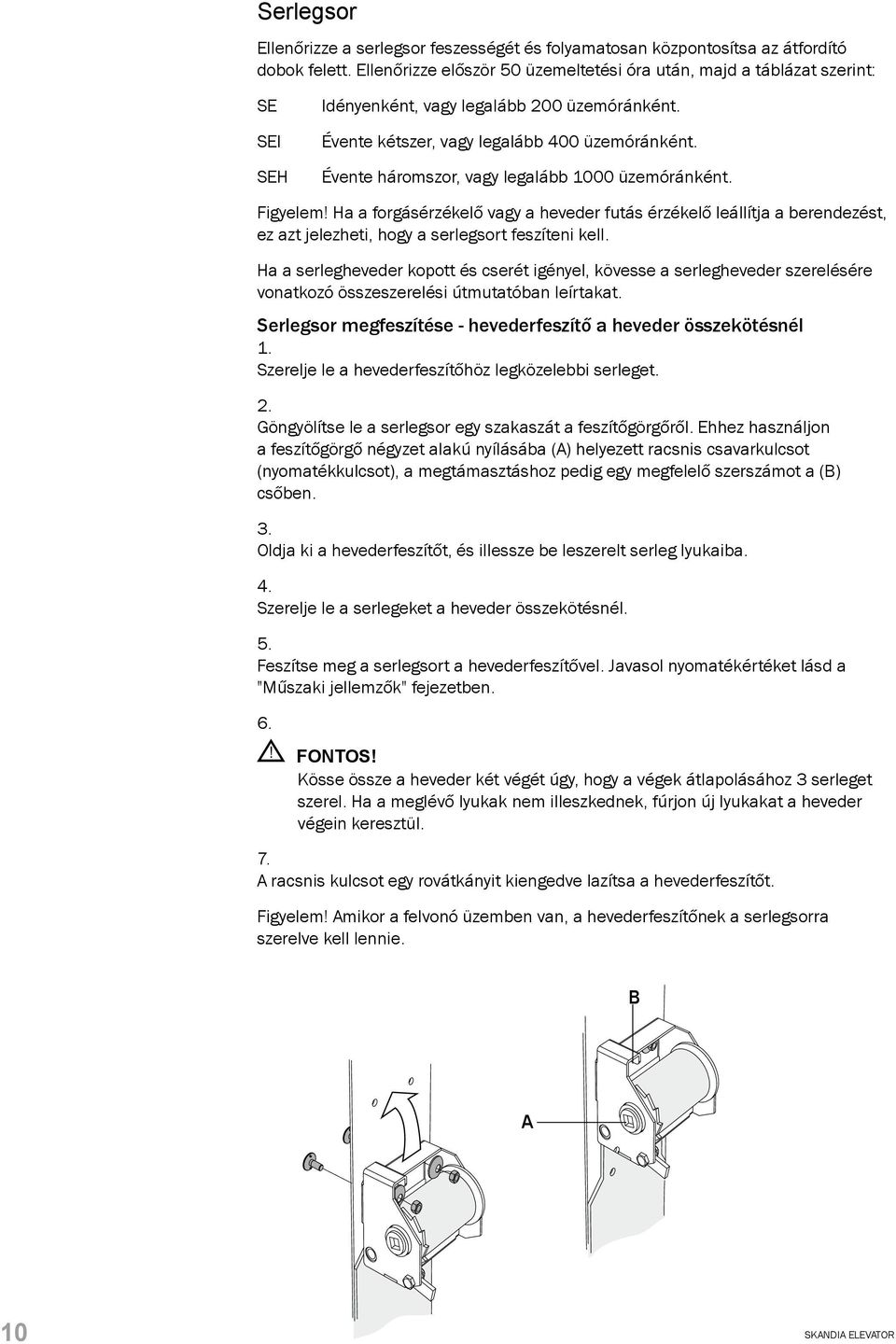

10 Serlegsor Ellenőrizze a serlegsor feszességét és folyamatosan központosítsa az átfordító dobok felett. Ellenőrizze először 50 üzemeltetési óra után, majd a táblázat szerint: SE SEI SEH Idényenként, vagy legalább 200 üzemóránként. Évente kétszer, vagy legalább 400 üzemóránként. Évente háromszor, vagy legalább 1000 üzemóránként. Figyelem! Ha a forgásérzékelő vagy a heveder futás érzékelő leállítja a berendezést, ez azt jelezheti, hogy a serlegsort feszíteni kell. Ha a serlegheveder kopott és cserét igényel, kövesse a serlegheveder szerelésére vonatkozó összeszerelési útmutatóban leírtakat. Serlegsor megfeszítése - hevederfeszítő a heveder összekötésnél 1. Szerelje le a hevederfeszítőhöz legközelebbi serleget. 2. Göngyölítse le a serlegsor egy szakaszát a feszítőgörgőről. Ehhez használjon a feszítőgörgő négyzet alakú nyílásába (A) helyezett racsnis csavarkulcsot (nyomatékkulcsot), a megtámasztáshoz pedig egy megfelelő szerszámot a (B) csőben. 3. Oldja ki a hevederfeszítőt, és illessze be leszerelt serleg lyukaiba. 4. Szerelje le a serlegeket a heveder összekötésnél. 5. Feszítse meg a serlegsort a hevederfeszítővel. Javasol nyomatékértéket lásd a "Műszaki jellemzők" fejezetben. 6.! FONTOS! Kösse össze a heveder két végét úgy, hogy a végek átlapolásához 3 serleget szerel. Ha a meglévő lyukak nem illeszkednek, fúrjon új lyukakat a heveder végein keresztül. 7. A racsnis kulcsot egy rovátkányit kiengedve lazítsa a hevederfeszítőt. Figyelem! Amikor a felvonó üzemben van, a hevederfeszítőnek a serlegsorra szerelve kell lennie. B A 10 SKANDIA ELEVATOR

11 Serlegsor megfeszítése - heveder feszítő a heveder összekötésnél és feszítőcsavarok a felvonó lábban! FONTOS! Ha a felvonó lábban lévő beállítható átfordító dobnak maximális kapacitást kell elérnie, a serlegsor feszítése után a lehető legalacsonyabb helyzetben kell lennie. A serlegsort először a serlegsoron lévő hevederfeszítővel feszítse meg, ahogy az előző részben olvasható. Minden további beállítás a felvonó láb oldalain lévő (C) feszítőcsavarokkal végezzen. C Serlegsor megfeszítése - feszítőcsavarok a felvonó lábban! FONTOS! Ha a felvonó lábban lévő beállítható átfordító dobnak maximális kapacitást kell elérnie, a serlegsor feszítése után a lehető legalacsonyabb helyzetben kell lennie. Feszítse meg a serlegsort a felvonó láb oldalain lévő feszítőcsavarokkal (a fenti ábrán C). Javasol nyomatékértéket lásd a "Műszaki jellemzők" fejezetben. Figyelem! Lehet, hogy a heveder megfelelő megfeszítéséhez le kell vágni egy darabot a hevederből. Ha ez a helyzet, kövesse az összeszerelési útmutatóban a serlegsor összeszerelésére vonatkozó utasításokat. SKANDIA ELEVATOR 11

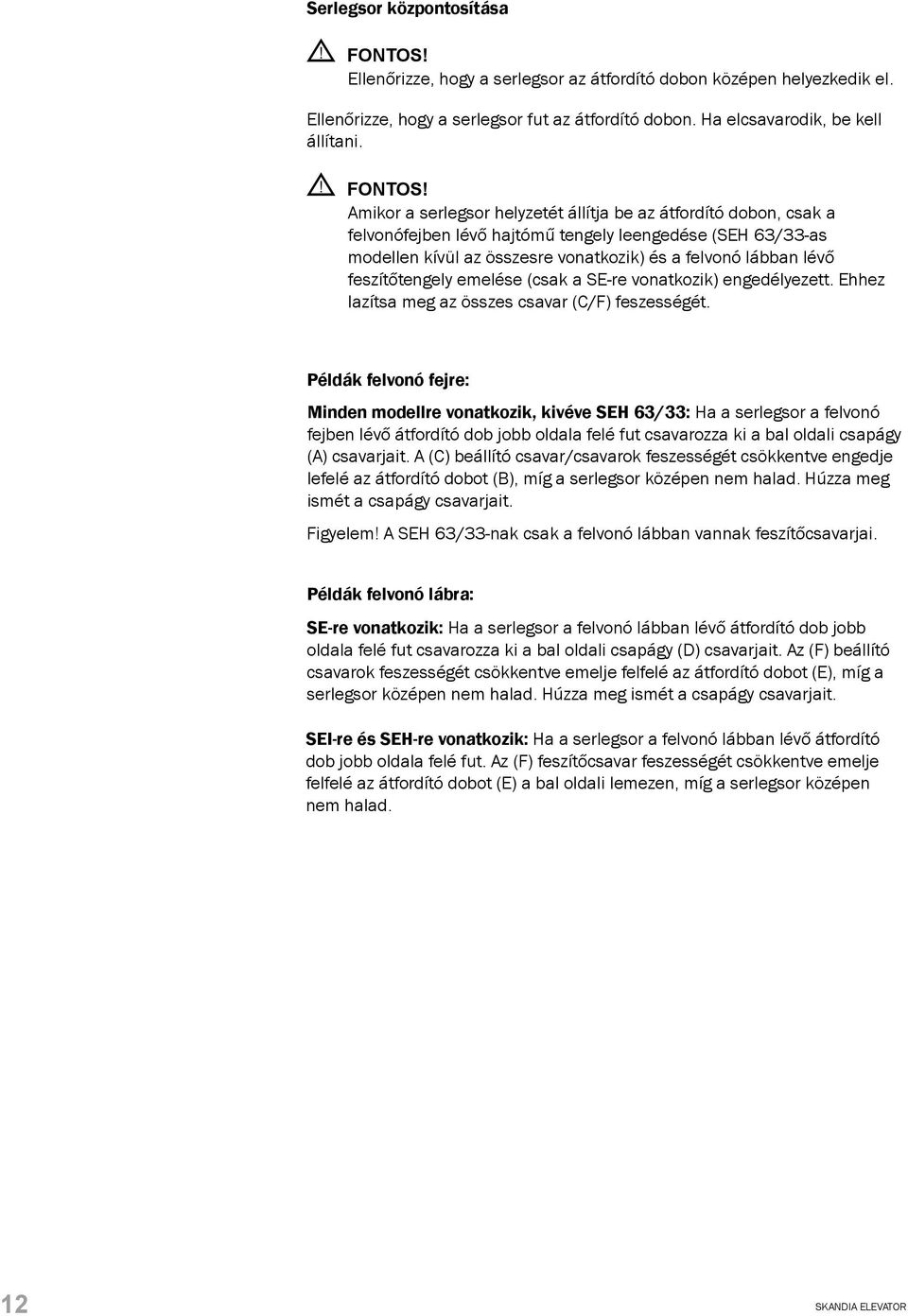

12 Serlegsor központosítása! FONTOS! Ellenőrizze, hogy a serlegsor az átfordító dobon középen helyezkedik el. Ellenőrizze, hogy a serlegsor fut az átfordító dobon. Ha elcsavarodik, be kell állítani.! FONTOS! Amikor a serlegsor helyzetét állítja be az átfordító dobon, csak a felvonófejben lévő hajtómű tengely leengedése (SEH 63/33-as modellen kívül az összesre vonatkozik) és a felvonó lábban lévő feszítőtengely emelése (csak a SE-re vonatkozik) engedélyezett. Ehhez lazítsa meg az összes csavar (C/F) feszességét. Példák felvonó fejre: Minden modellre vonatkozik, kivéve SEH 63/33: Ha a serlegsor a felvonó fejben lévő átfordító dob jobb oldala felé fut csavarozza ki a bal oldali csapágy (A) csavarjait. A (C) beállító csavar/csavarok feszességét csökkentve engedje lefelé az átfordító dobot (B), míg a serlegsor középen nem halad. Húzza meg ismét a csapágy csavarjait. Figyelem! A SEH 63/33-nak csak a felvonó lábban vannak feszítőcsavarjai. Példák felvonó lábra: SE-re vonatkozik: Ha a serlegsor a felvonó lábban lévő átfordító dob jobb oldala felé fut csavarozza ki a bal oldali csapágy (D) csavarjait. Az (F) beállító csavarok feszességét csökkentve emelje felfelé az átfordító dobot (E), míg a serlegsor középen nem halad. Húzza meg ismét a csapágy csavarjait. SEI-re és SEH-re vonatkozik: Ha a serlegsor a felvonó lábban lévő átfordító dob jobb oldala felé fut. Az (F) feszítőcsavar feszességét csökkentve emelje felfelé az átfordító dobot (E) a bal oldali lemezen, míg a serlegsor középen nem halad. 12 SKANDIA ELEVATOR

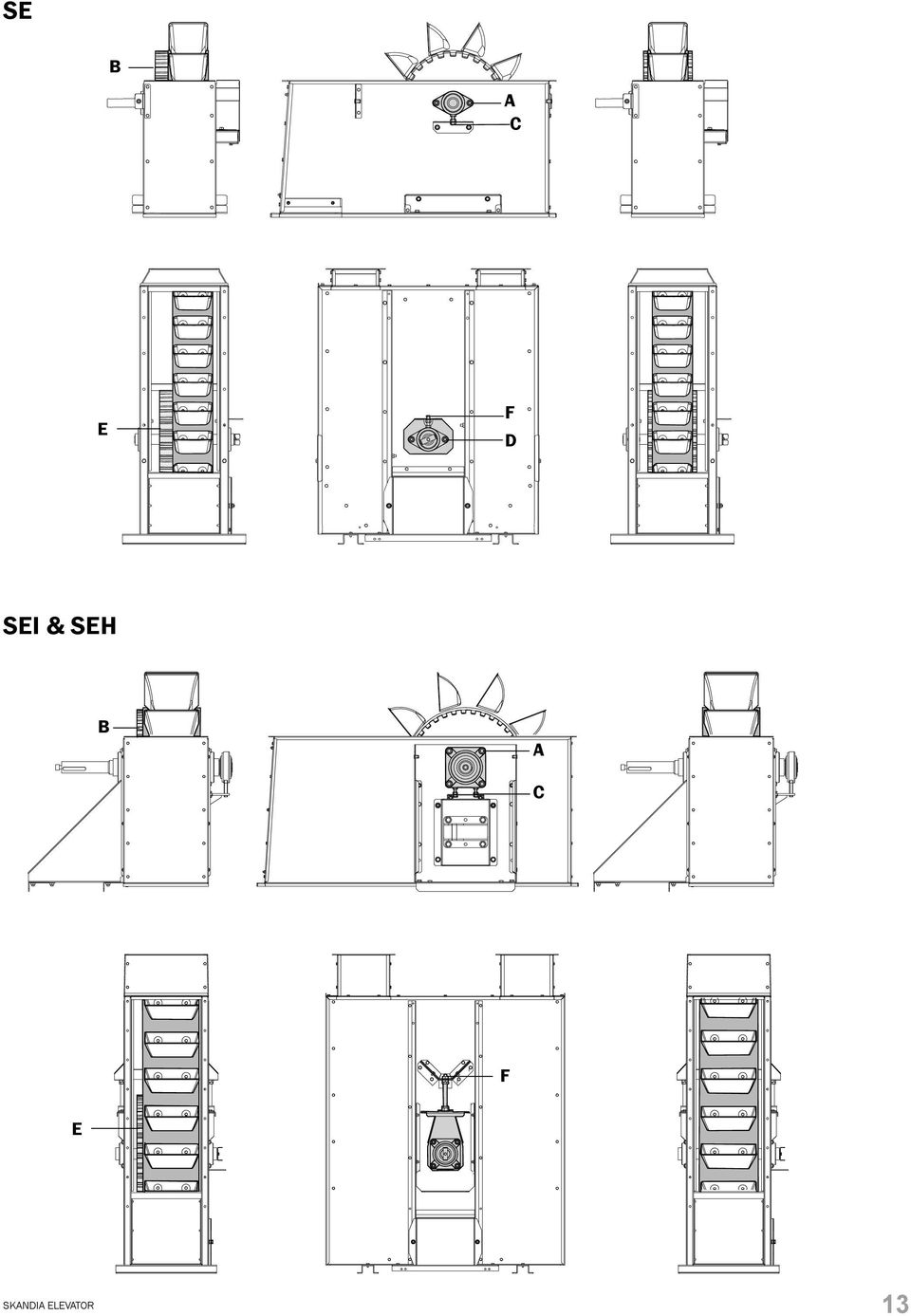

13 SE B A C E F D SEI & SEH B A C F E SKANDIA ELEVATOR 13

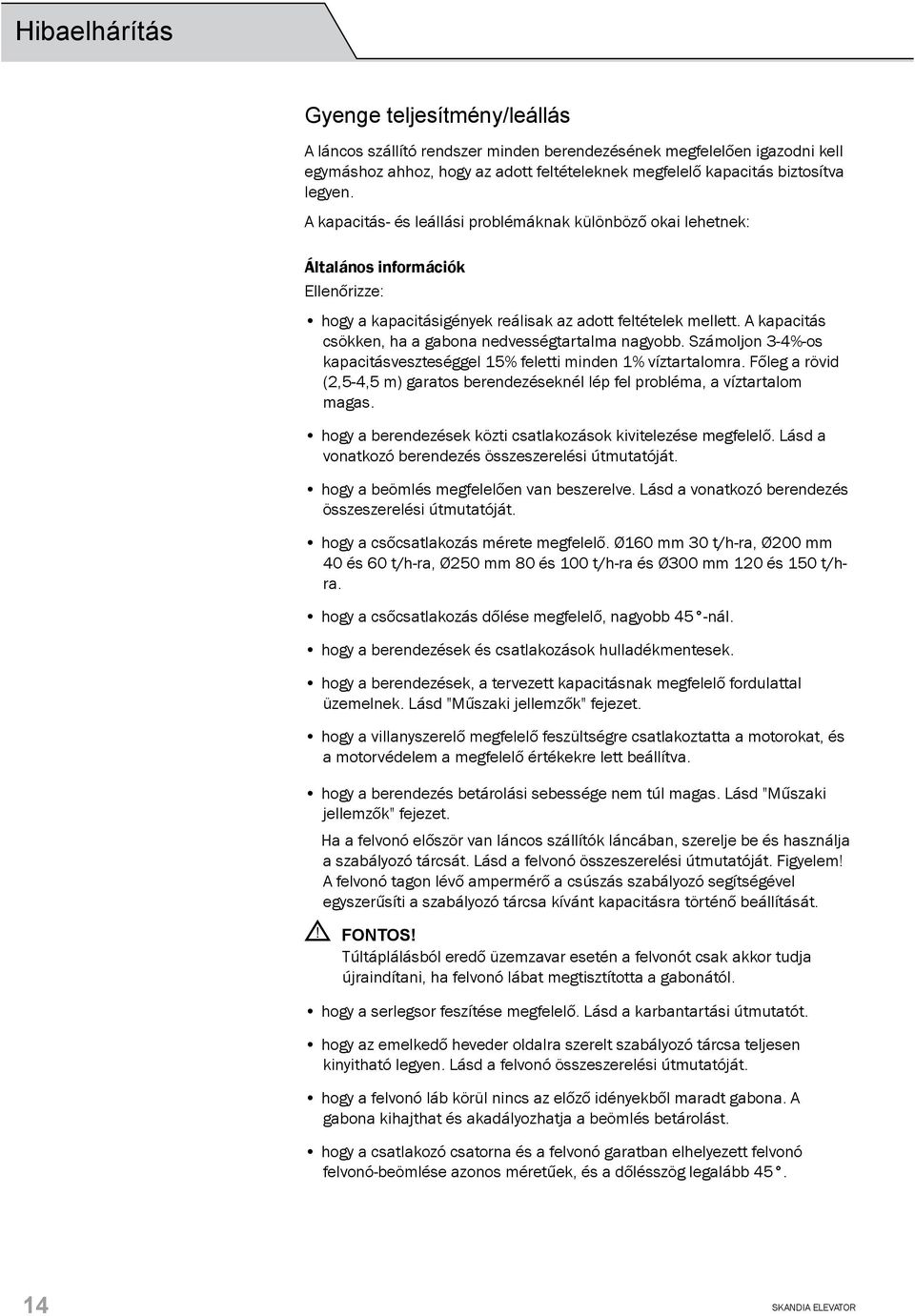

14 Hibaelhárítás Gyenge teljesítmény/leállás A láncos szállító rendszer minden berendezésének megfelelően igazodni kell egymáshoz ahhoz, hogy az adott feltételeknek megfelelő kapacitás biztosítva legyen. A kapacitás- és leállási problémáknak különböző okai lehetnek: Általános információk Ellenőrizze: hogy a kapacitásigények reálisak az adott feltételek mellett. A kapacitás csökken, ha a gabona nedvességtartalma nagyobb. Számoljon 3-4%-os kapacitásveszteséggel 15% feletti minden 1% víztartalomra. Főleg a rövid (2,5-4,5 m) garatos berendezéseknél lép fel probléma, a víztartalom magas. hogy a berendezések közti csatlakozások kivitelezése megfelelő. Lásd a vonatkozó berendezés összeszerelési útmutatóját. hogy a beömlés megfelelően van beszerelve. Lásd a vonatkozó berendezés összeszerelési útmutatóját. hogy a csőcsatlakozás mérete megfelelő. Ø160 mm 30 t/h-ra, Ø200 mm 40 és 60 t/h-ra, Ø250 mm 80 és 100 t/h-ra és Ø300 mm 120 és 150 t/hra. hogy a csőcsatlakozás dőlése megfelelő, nagyobb 45 -nál. hogy a berendezések és csatlakozások hulladékmentesek. hogy a berendezések, a tervezett kapacitásnak megfelelő fordulattal üzemelnek. Lásd "Műszaki jellemzők" fejezet. hogy a villanyszerelő megfelelő feszültségre csatlakoztatta a motorokat, és a motorvédelem a megfelelő értékekre lett beállítva. hogy a berendezés betárolási sebessége nem túl magas. Lásd "Műszaki jellemzők" fejezet. Ha a felvonó először van láncos szállítók láncában, szerelje be és használja a szabályozó tárcsát. Lásd a felvonó összeszerelési útmutatóját. Figyelem! A felvonó tagon lévő ampermérő a csúszás szabályozó segítségével egyszerűsíti a szabályozó tárcsa kívánt kapacitásra történő beállítását.! FONTOS! Túltáplálásból eredő üzemzavar esetén a felvonót csak akkor tudja újraindítani, ha felvonó lábat megtisztította a gabonától. hogy a serlegsor feszítése megfelelő. Lásd a karbantartási útmutatót. hogy az emelkedő heveder oldalra szerelt szabályozó tárcsa teljesen kinyitható legyen. Lásd a felvonó összeszerelési útmutatóját. hogy a felvonó láb körül nincs az előző idényekből maradt gabona. A gabona kihajthat és akadályozhatja a beömlés betárolást. hogy a csatlakozó csatorna és a felvonó garatban elhelyezett felvonó felvonó-beömlése azonos méretűek, és a dőlésszög legalább SKANDIA ELEVATOR

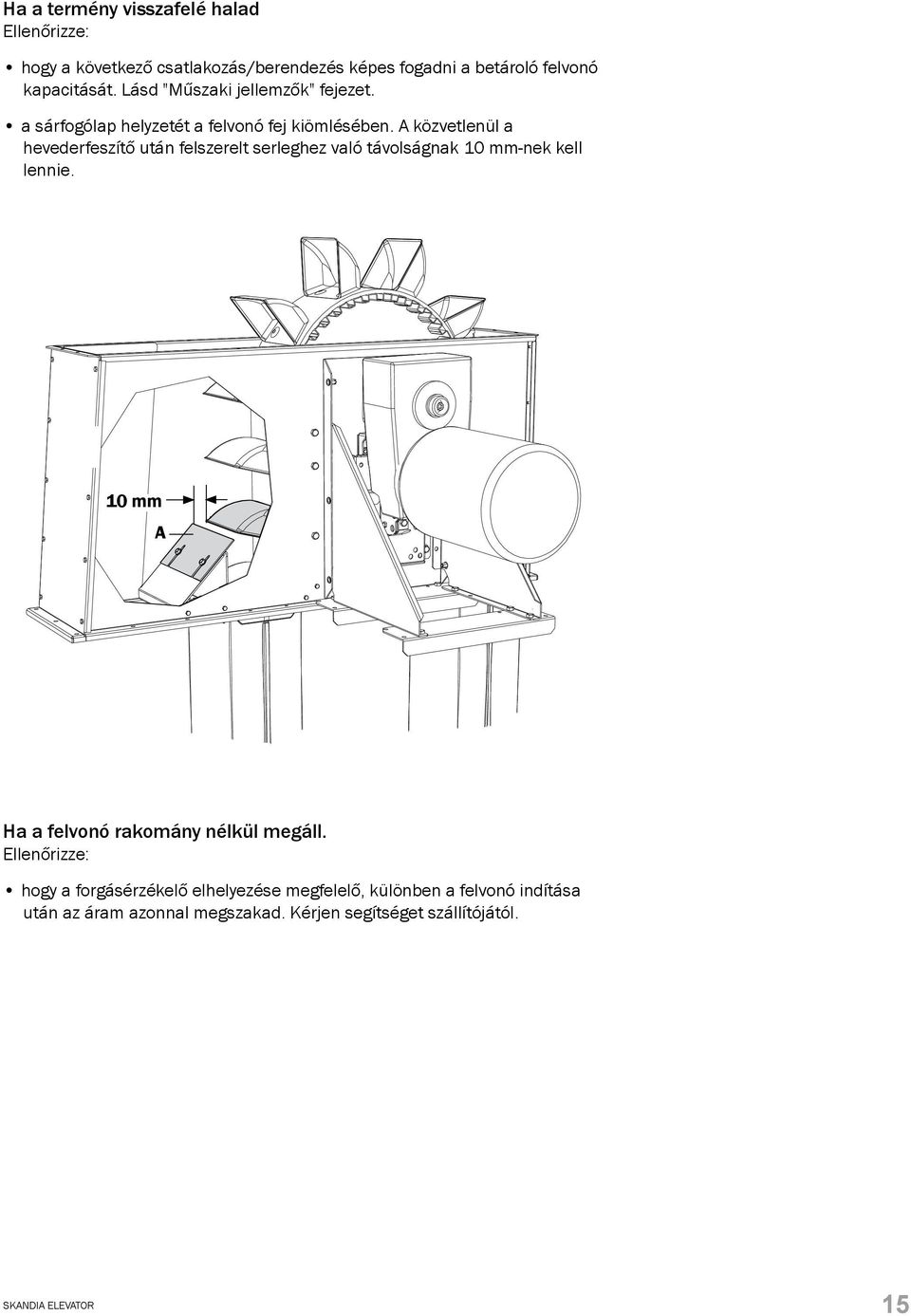

15 Ha a termény visszafelé halad Ellenőrizze: hogy a következő csatlakozás/berendezés képes fogadni a betároló felvonó kapacitását. Lásd "Műszaki jellemzők" fejezet. a sárfogólap helyzetét a felvonó fej kiömlésében. A közvetlenül a hevederfeszítő után felszerelt serleghez való távolságnak 10 mm-nek kell lennie. 10 mm A Ha a felvonó rakomány nélkül megáll. Ellenőrizze: hogy a forgásérzékelő elhelyezése megfelelő, különben a felvonó indítása után az áram azonnal megszakad. Kérjen segítséget szállítójától. SKANDIA ELEVATOR 15

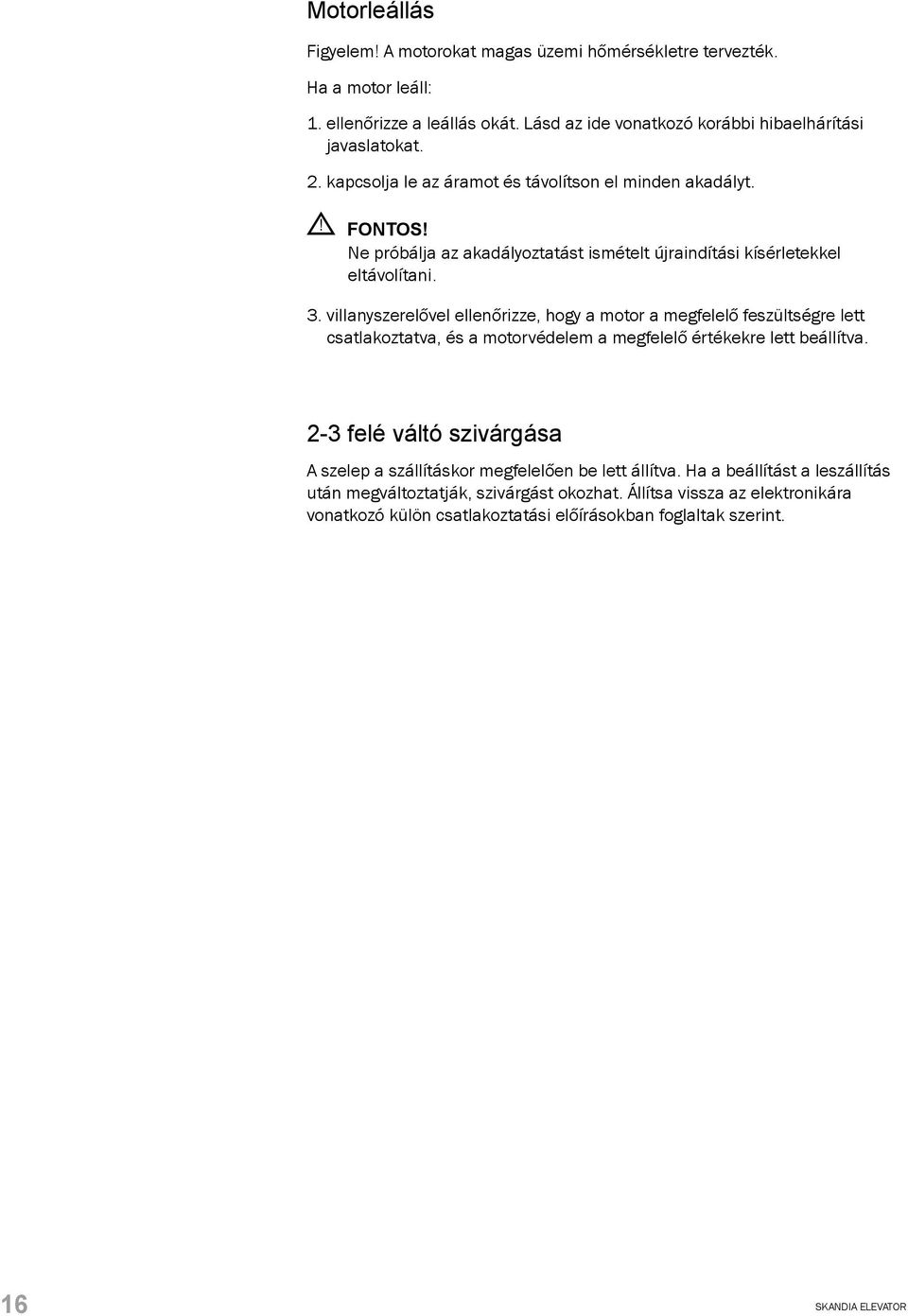

16 Motorleállás Figyelem! A motorokat magas üzemi hőmérsékletre tervezték. Ha a motor leáll: 1. ellenőrizze a leállás okát. Lásd az ide vonatkozó korábbi hibaelhárítási javaslatokat. 2. kapcsolja le az áramot és távolítson el minden akadályt.! FONTOS! Ne próbálja az akadályoztatást ismételt újraindítási kísérletekkel eltávolítani. 3. villanyszerelővel ellenőrizze, hogy a motor a megfelelő feszültségre lett csatlakoztatva, és a motorvédelem a megfelelő értékekre lett beállítva. 2-3 felé váltó szivárgása A szelep a szállításkor megfelelően be lett állítva. Ha a beállítást a leszállítás után megváltoztatják, szivárgást okozhat. Állítsa vissza az elektronikára vonatkozó külön csatlakoztatási előírásokban foglaltak szerint. 16 SKANDIA ELEVATOR

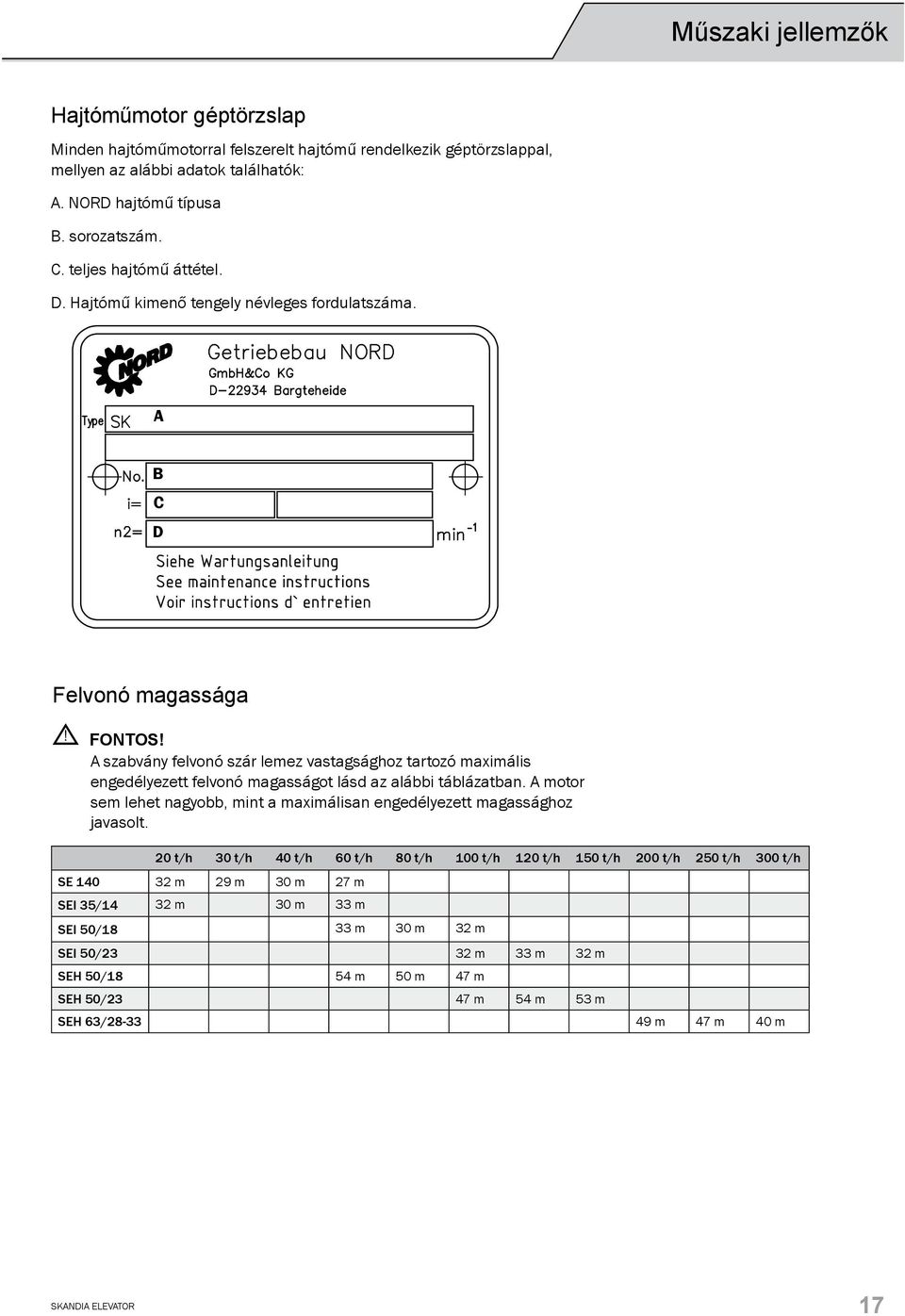

17 Műszaki jellemzők Hajtóműmotor géptörzslap Minden hajtóműmotorral felszerelt hajtómű rendelkezik géptörzslappal, mellyen az alábbi adatok találhatók: A. NORD hajtómű típusa B. sorozatszám. C. teljes hajtómű áttétel. D. Hajtómű kimenő tengely névleges fordulatszáma. A B C D Felvonó magassága! FONTOS! A szabvány felvonó szár lemez vastagsághoz tartozó maximális engedélyezett felvonó magasságot lásd az alábbi táblázatban. A motor sem lehet nagyobb, mint a maximálisan engedélyezett magassághoz javasolt. 20 t/h 30 t/h 40 t/h 60 t/h 80 t/h 100 t/h 120 t/h 150 t/h 200 t/h 250 t/h 300 t/h SE m 29 m 30 m 27 m SEI 35/14 32 m 30 m 33 m SEI 50/18 33 m 30 m 32 m SEI 50/23 32 m 33 m 32 m SEH 50/18 54 m 50 m 47 m SEH 50/23 47 m 54 m 53 m SEH 63/ m 47 m 40 m SKANDIA ELEVATOR 17

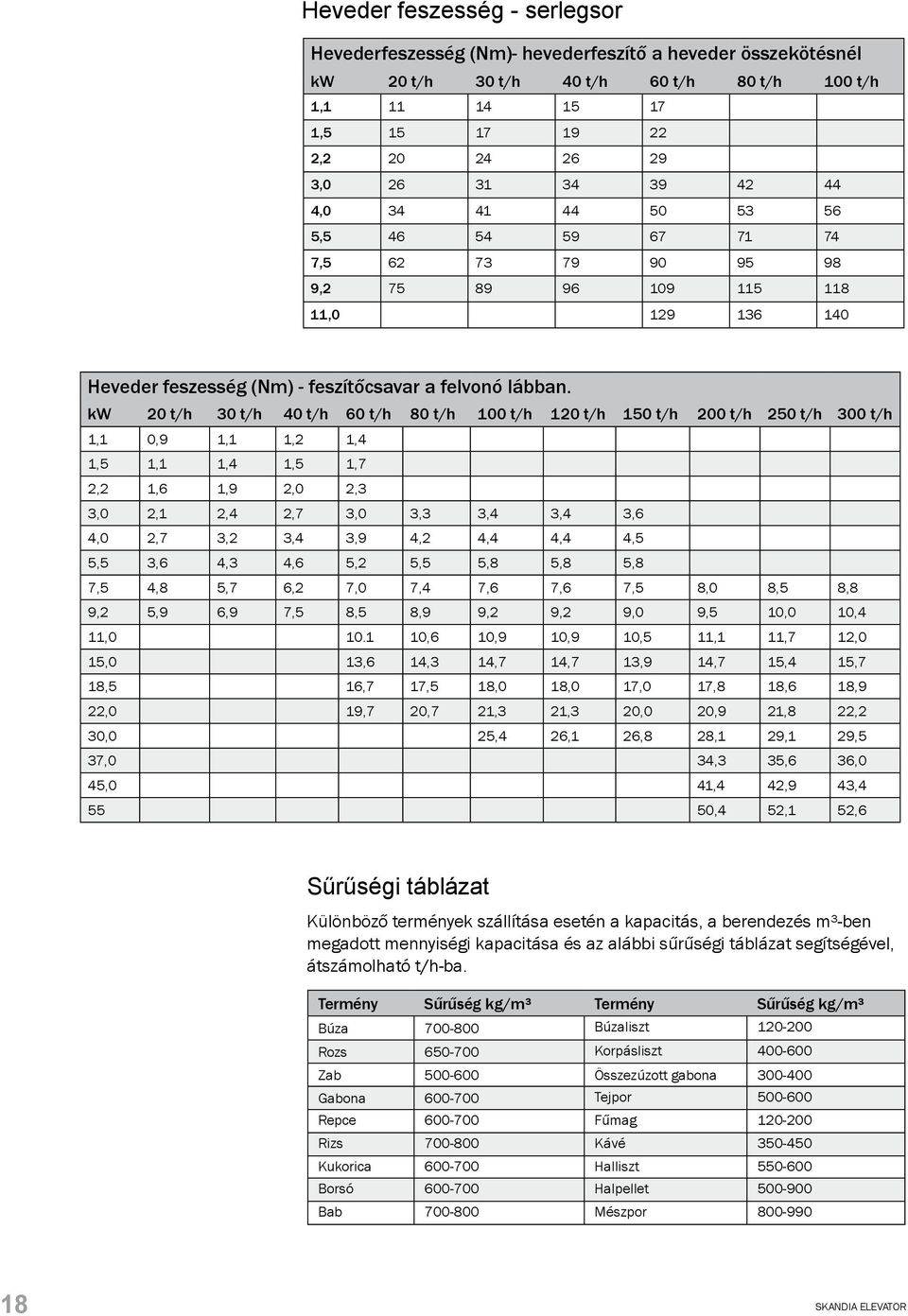

18 Heveder feszesség - serlegsor Hevederfeszesség (Nm)- hevederfeszítő a heveder összekötésnél kw 20 t/h 30 t/h 40 t/h 60 t/h 80 t/h 100 t/h 1, , , , , , , , , Heveder feszesség (Nm) - feszítőcsavar a felvonó lábban. kw 20 t/h 30 t/h 40 t/h 60 t/h 80 t/h 100 t/h 120 t/h 150 t/h 200 t/h 250 t/h 300 t/h 1,1 0,9 1,1 1,2 1,4 1,5 1,1 1,4 1,5 1,7 2,2 1,6 1,9 2,0 2,3 3,0 2,1 2,4 2,7 3,0 3,3 3,4 3,4 3,6 4,0 2,7 3,2 3,4 3,9 4,2 4,4 4,4 4,5 5,5 3,6 4,3 4,6 5,2 5,5 5,8 5,8 5,8 7,5 4,8 5,7 6,2 7,0 7,4 7,6 7,6 7,5 8,0 8,5 8,8 9,2 5,9 6,9 7,5 8,5 8,9 9,2 9,2 9,0 9,5 10,0 10,4 11, ,6 10,9 10,9 10,5 11,1 11,7 12,0 15,0 13,6 14,3 14,7 14,7 13,9 14,7 15,4 15,7 18,5 16,7 17,5 18,0 18,0 17,0 17,8 18,6 18,9 22,0 19,7 20,7 21,3 21,3 20,0 20,9 21,8 22,2 30,0 25,4 26,1 26,8 28,1 29,1 29,5 37,0 34,3 35,6 36,0 45,0 41,4 42,9 43, ,4 52,1 52,6 Sűrűségi táblázat Különböző termények szállítása esetén a kapacitás, a berendezés m³-ben megadott mennyiségi kapacitása és az alábbi sűrűségi táblázat segítségével, átszámolható t/h-ba. Termény Sűrűség kg/m³ Termény Sűrűség kg/m³ Búza Búzaliszt Rozs Korpásliszt Zab Összezúzott gabona Gabona Tejpor Repce Fűmag Rizs Kávé Kukorica Halliszt Borsó Halpellet Bab Mészpor SKANDIA ELEVATOR

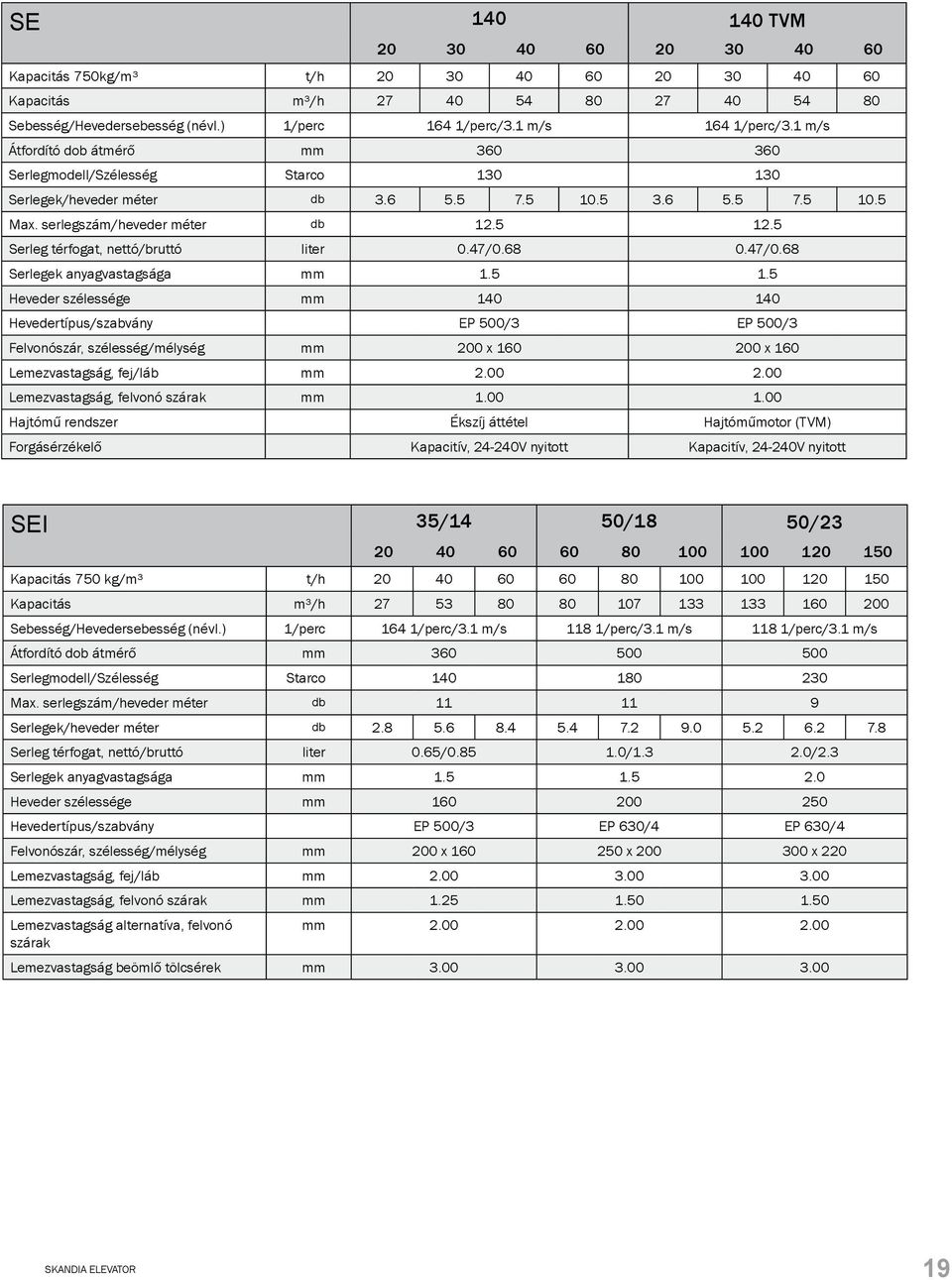

19 SE TVM Kapacitás 750kg/m³ t/h Kapacitás m³/h Sebesség/Hevedersebesség (névl.) 1/perc 164 1/perc/3.1 m/s 164 1/perc/3.1 m/s Átfordító dob átmérő mm Serlegmodell/Szélesség Starco Serlegek/heveder méter db Max. serlegszám/heveder méter db Serleg térfogat, nettó/bruttó liter 0.47/ /0.68 Serlegek anyagvastagsága mm Heveder szélessége mm Hevedertípus/szabvány EP 500/3 EP 500/3 Felvonószár, szélesség/mélység mm 200 x x 160 Lemezvastagság, fej/láb mm Lemezvastagság, felvonó szárak mm Hajtómű rendszer Ékszíj áttétel Hajtóműmotor (TVM) Forgásérzékelő Kapacitív, V nyitott Kapacitív, V nyitott SEI 35/14 50/18 50/ Kapacitás 750 kg/m³ t/h Kapacitás m³/h Sebesség/Hevedersebesség (névl.) 1/perc 164 1/perc/3.1 m/s 118 1/perc/3.1 m/s 118 1/perc/3.1 m/s Átfordító dob átmérő mm Serlegmodell/Szélesség Starco Max. serlegszám/heveder méter db Serlegek/heveder méter db Serleg térfogat, nettó/bruttó liter 0.65/ / /2.3 Serlegek anyagvastagsága mm Heveder szélessége mm Hevedertípus/szabvány EP 500/3 EP 630/4 EP 630/4 Felvonószár, szélesség/mélység mm 200 x x x 220 Lemezvastagság, fej/láb mm Lemezvastagság, felvonó szárak mm Lemezvastagság alternatíva, felvonó mm szárak Lemezvastagság beömlő tölcsérek mm SKANDIA ELEVATOR 19

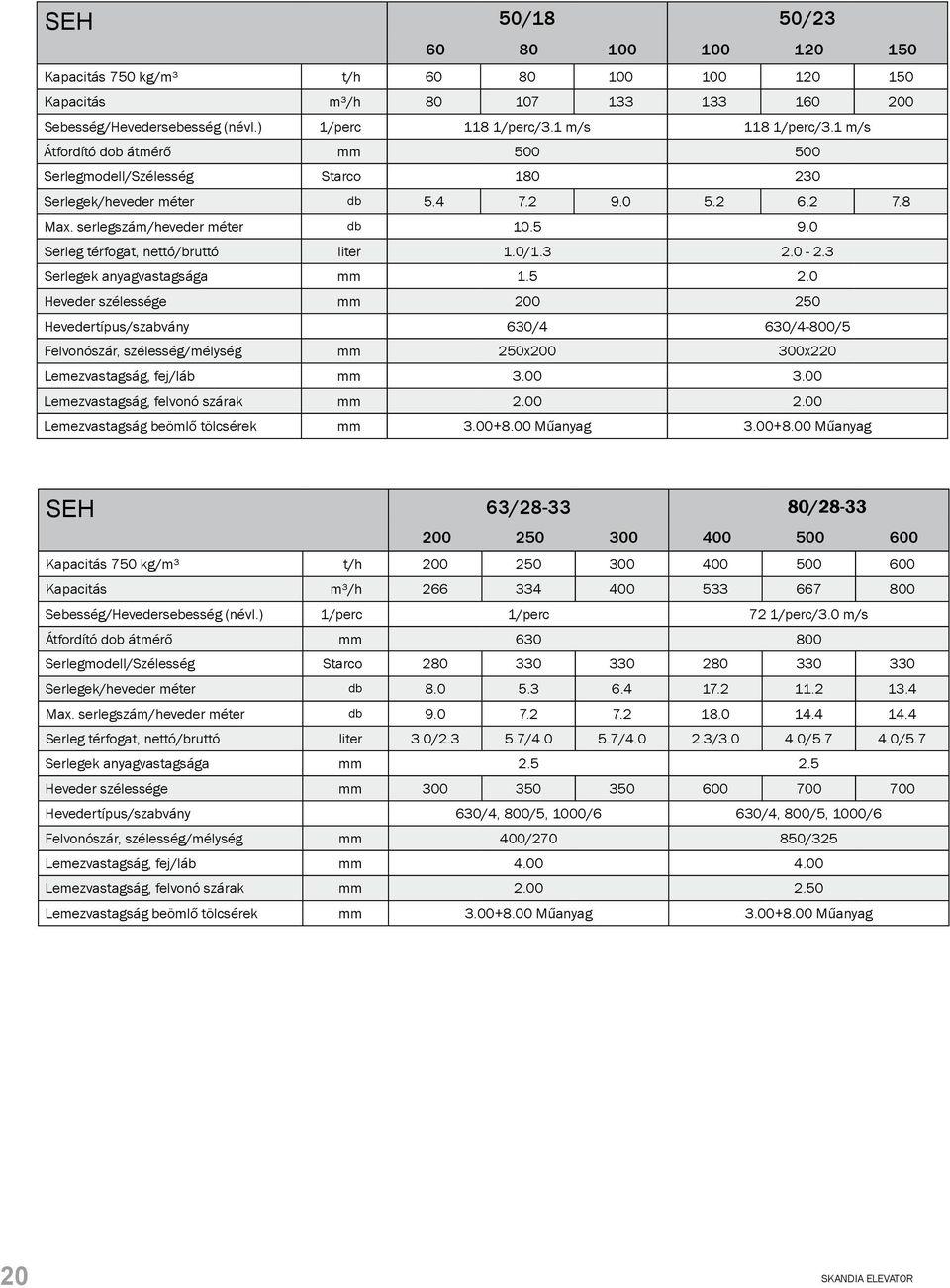

20 SEH 50/18 50/ Kapacitás 750 kg/m³ t/h Kapacitás m³/h Sebesség/Hevedersebesség (névl.) 1/perc 118 1/perc/3.1 m/s 118 1/perc/3.1 m/s Átfordító dob átmérő mm Serlegmodell/Szélesség Starco Serlegek/heveder méter db Max. serlegszám/heveder méter db Serleg térfogat, nettó/bruttó liter 1.0/ Serlegek anyagvastagsága mm Heveder szélessége mm Hevedertípus/szabvány 630/4 630/4-800/5 Felvonószár, szélesség/mélység mm 250x x220 Lemezvastagság, fej/láb mm Lemezvastagság, felvonó szárak mm Lemezvastagság beömlő tölcsérek mm Műanyag Műanyag SEH 63/ / Kapacitás 750 kg/m³ t/h Kapacitás m³/h Sebesség/Hevedersebesség (névl.) 1/perc 1/perc 72 1/perc/3.0 m/s Átfordító dob átmérő mm Serlegmodell/Szélesség Starco Serlegek/heveder méter db Max. serlegszám/heveder méter db Serleg térfogat, nettó/bruttó liter 3.0/ / / / / /5.7 Serlegek anyagvastagsága mm Heveder szélessége mm Hevedertípus/szabvány 630/4, 800/5, 1000/6 630/4, 800/5, 1000/6 Felvonószár, szélesség/mélység mm 400/ /325 Lemezvastagság, fej/láb mm Lemezvastagság, felvonó szárak mm Lemezvastagság beömlő tölcsérek mm Műanyag Műanyag 20 SKANDIA ELEVATOR

21

22

23

24 SKANDIA ELEVATOR AB KEDUMSVÄGEN 14, ARENTORP S VARA, SWEDEN PHONE +46 (0) FAX +46 (0)
