CSATLAKOZÁSI ÚTMUTATÓ L/I/H-LINE ELEKTRONIKA ZAA000HU

Átírás

1 CSATLAKOZÁSI ÚTMUTATÓ L/I/H-LINE ELEKTRONIKA ZAA000HU

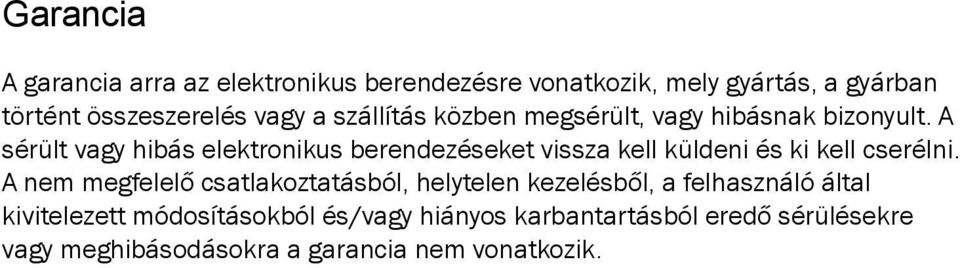

2 Garancia A garancia arra az elektronikus berendezésre vonatkozik, mely gyártás, a gyárban történt összeszerelés vagy a szállítás közben megsérült, vagy hibásnak bizonyult. A sérült vagy hibás elektronikus berendezéseket vissza kell küldeni és ki kell cserélni. A nem megfelelő csatlakoztatásból, helytelen kezelésből, a felhasználó által kivitelezett módosításokból és/vagy hiányos karbantartásból eredő sérülésekre vagy meghibásodásokra a garancia nem vonatkozik.

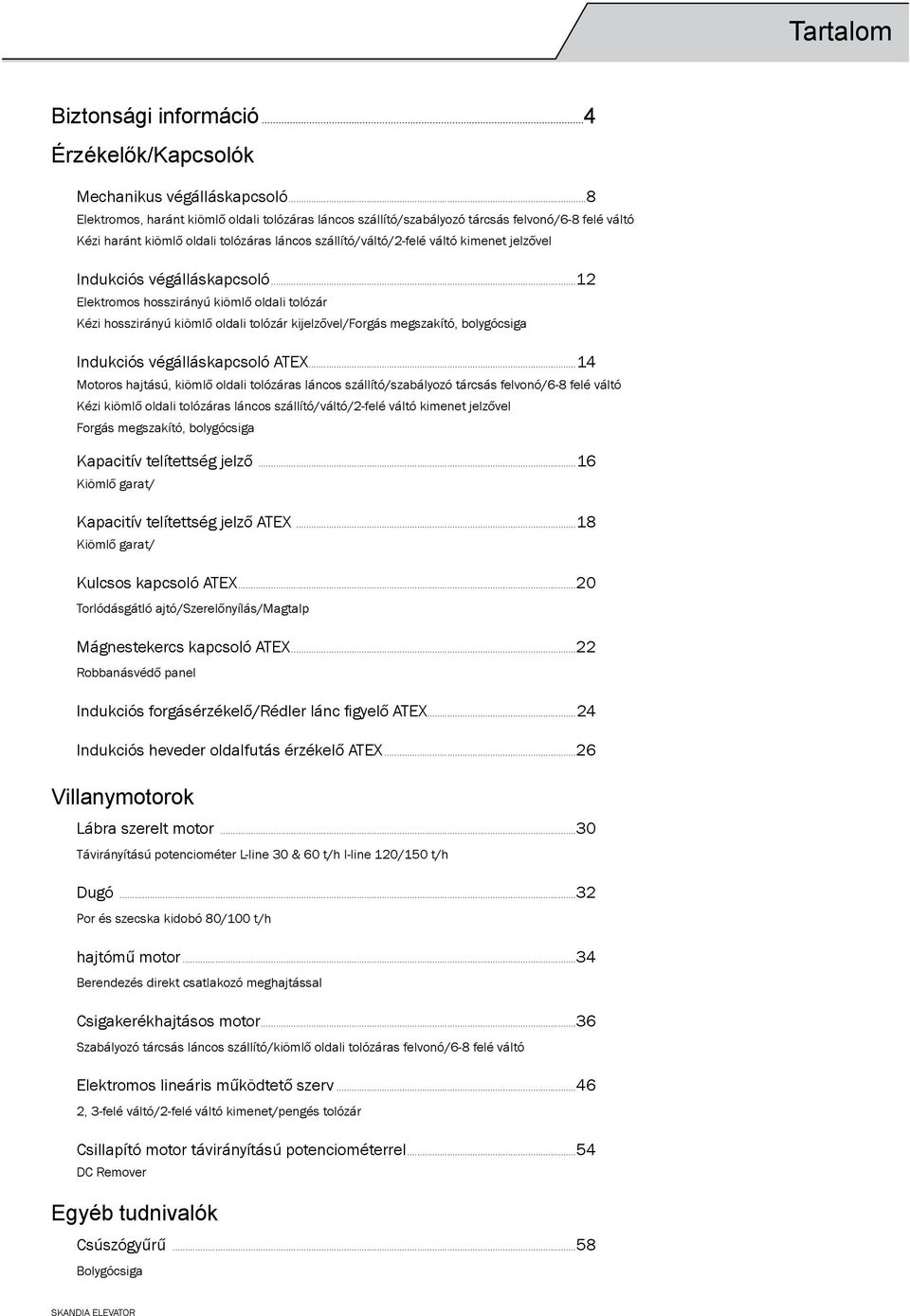

3 Tartalom Biztonsági információ...4 Érzékelők/Kapcsolók Mechanikus végálláskapcsoló...8 Elektromos, haránt kiömlő oldali tolózáras láncos szállító/szabályozó tárcsás felvonó/6-8 felé váltó Kézi haránt kiömlő oldali tolózáras láncos szállító/váltó/2-felé váltó kimenet jelzővel Indukciós végálláskapcsoló...12 Elektromos hosszirányú kiömlő oldali tolózár Kézi hosszirányú kiömlő oldali tolózár kijelzővel/forgás megszakító, bolygócsiga Indukciós végálláskapcsoló ATEX...14 Motoros hajtású, kiömlő oldali tolózáras láncos szállító/szabályozó tárcsás felvonó/6-8 felé váltó Kézi kiömlő oldali tolózáras láncos szállító/váltó/2-felé váltó kimenet jelzővel Forgás megszakító, bolygócsiga Kapacitív telítettség jelző...16 Kiömlő garat/ Kapacitív telítettség jelző ATEX...18 Kiömlő garat/ Kulcsos kapcsoló ATEX...20 Torlódásgátló ajtó/szerelőnyílás/magtalp Mágnestekercs kapcsoló ATEX...22 Robbanásvédő panel Indukciós forgásérzékelő/rédler lánc figyelő ATEX...24 Indukciós heveder oldalfutás érzékelő ATEX...26 Villanymotorok Lábra szerelt motor...30 Távirányítású potenciométer L-line 30 & 60 t/h I-line 120/150 t/h Dugó...32 Por és szecska kidobó 80/100 t/h hajtómű motor...34 Berendezés direkt csatlakozó meghajtással Csigakerékhajtásos motor...36 Szabályozó tárcsás láncos szállító/kiömlő oldali tolózáras felvonó/6-8 felé váltó Elektromos lineáris működtető szerv , 3-felé váltó/2-felé váltó kimenet/pengés tolózár Csillapító motor távirányítású potenciométerrel...54 DC Remover Egyéb tudnivalók Csúszógyűrű...58 Bolygócsiga SKANDIA ELEVATOR

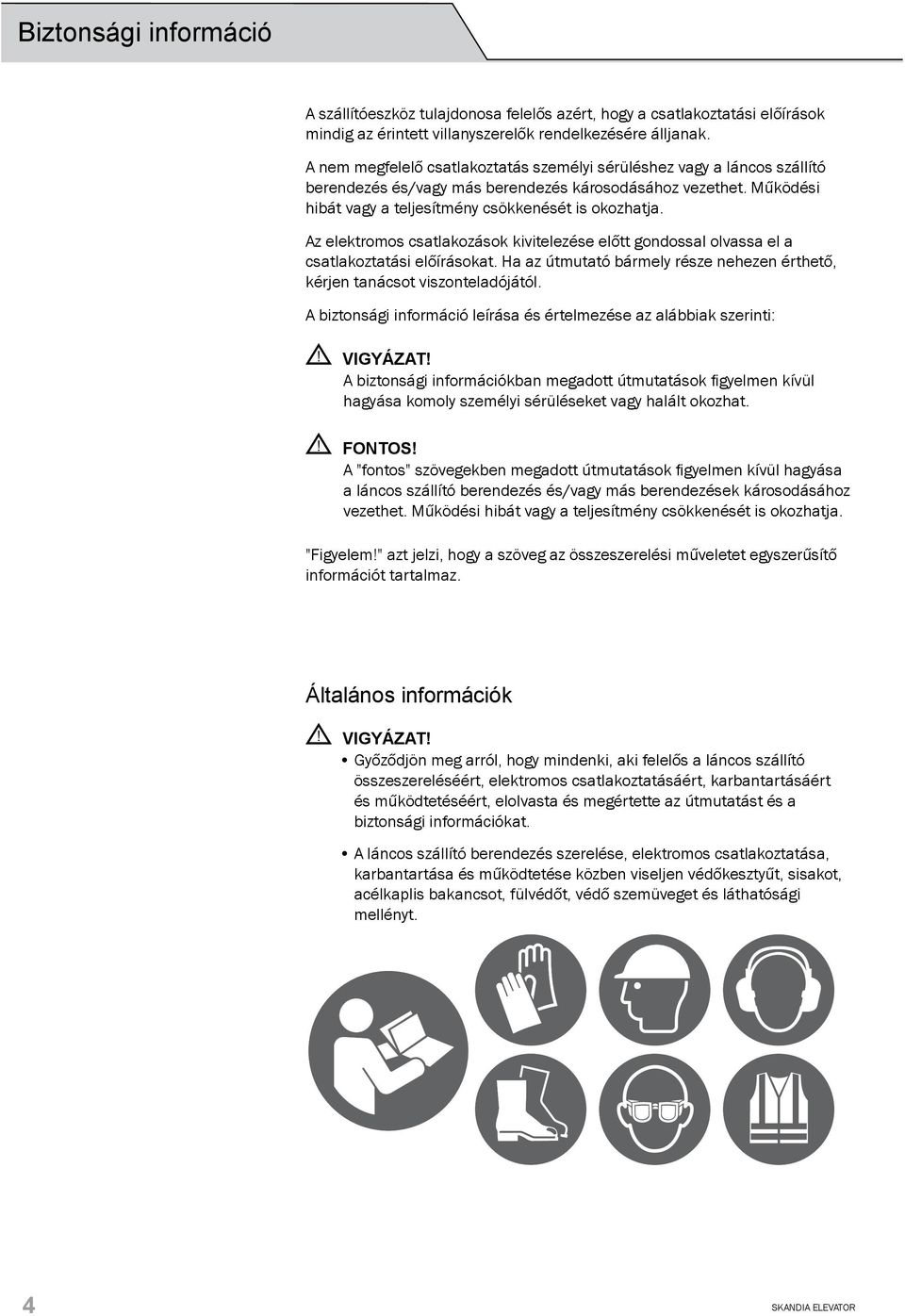

4 Biztonsági információ A szállítóeszköz tulajdonosa felelős azért, hogy a csatlakoztatási előírások mindig az érintett villanyszerelők rendelkezésére álljanak. A nem megfelelő csatlakoztatás személyi sérüléshez vagy a láncos szállító berendezés és/vagy más berendezés károsodásához vezethet. Működési hibát vagy a teljesítmény csökkenését is okozhatja. Az elektromos csatlakozások kivitelezése előtt gondossal olvassa el a csatlakoztatási előírásokat. Ha az útmutató bármely része nehezen érthető, kérjen tanácsot viszonteladójától. A biztonsági információ leírása és értelmezése az alábbiak szerinti:! VIGYÁZAT! A biztonsági információkban megadott útmutatások figyelmen kívül hagyása komoly személyi sérüléseket vagy halált okozhat.! FONTOS! A "fontos" szövegekben megadott útmutatások figyelmen kívül hagyása a láncos szállító berendezés és/vagy más berendezések károsodásához vezethet. Működési hibát vagy a teljesítmény csökkenését is okozhatja. "Figyelem!" azt jelzi, hogy a szöveg az összeszerelési műveletet egyszerűsítő információt tartalmaz. Általános információk! VIGYÁZAT! Győződjön meg arról, hogy mindenki, aki felelős a láncos szállító összeszereléséért, elektromos csatlakoztatásáért, karbantartásáért és működtetéséért, elolvasta és megértette az útmutatást és a biztonsági információkat. A láncos szállító berendezés szerelése, elektromos csatlakoztatása, karbantartása és működtetése közben viseljen védőkesztyűt, sisakot, acélkaplis bakancsot, fülvédőt, védő szemüveget és láthatósági mellényt. 4 SKANDIA ELEVATOR

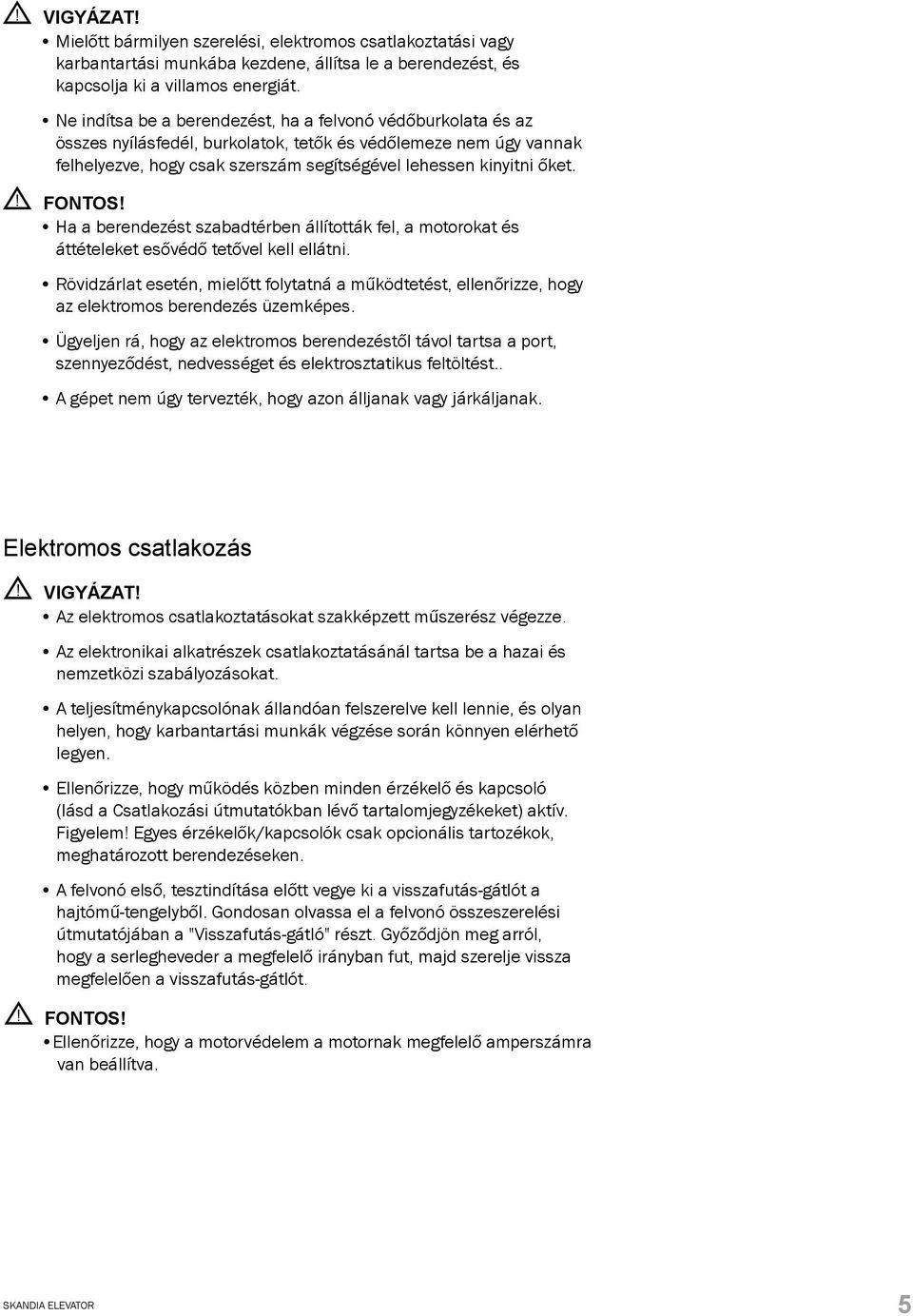

5 ! VIGYÁZAT! Mielőtt bármilyen szerelési, elektromos csatlakoztatási vagy karbantartási munkába kezdene, állítsa le a berendezést, és kapcsolja ki a villamos energiát. Ne indítsa be a berendezést, ha a felvonó védőburkolata és az összes nyílásfedél, burkolatok, tetők és védőlemeze nem úgy vannak felhelyezve, hogy csak szerszám segítségével lehessen kinyitni őket.! FONTOS! Ha a berendezést szabadtérben állították fel, a motorokat és áttételeket esővédő tetővel kell ellátni. Rövidzárlat esetén, mielőtt folytatná a működtetést, ellenőrizze, hogy az elektromos berendezés üzemképes. Ügyeljen rá, hogy az elektromos berendezéstől távol tartsa a port, szennyeződést, nedvességet és elektrosztatikus feltöltést.. A gépet nem úgy tervezték, hogy azon álljanak vagy járkáljanak. Elektromos csatlakozás! VIGYÁZAT! Az elektromos csatlakoztatásokat szakképzett műszerész végezze. Az elektronikai alkatrészek csatlakoztatásánál tartsa be a hazai és nemzetközi szabályozásokat. A teljesítménykapcsolónak állandóan felszerelve kell lennie, és olyan helyen, hogy karbantartási munkák végzése során könnyen elérhető legyen. Ellenőrizze, hogy működés közben minden érzékelő és kapcsoló (lásd a Csatlakozási útmutatókban lévő tartalomjegyzékeket) aktív. Figyelem! Egyes érzékelők/kapcsolók csak opcionális tartozékok, meghatározott berendezéseken. A felvonó első, tesztindítása előtt vegye ki a visszafutás-gátlót a hajtómű-tengelyből. Gondosan olvassa el a felvonó összeszerelési útmutatójában a "Visszafutás-gátló" részt. Győződjön meg arról, hogy a serlegheveder a megfelelő irányban fut, majd szerelje vissza megfelelően a visszafutás-gátlót.! FONTOS! Ellenőrizze, hogy a motorvédelem a motornak megfelelő amperszámra van beállítva. SKANDIA ELEVATOR 5

6

7 Érzékelők/Kapcsolók

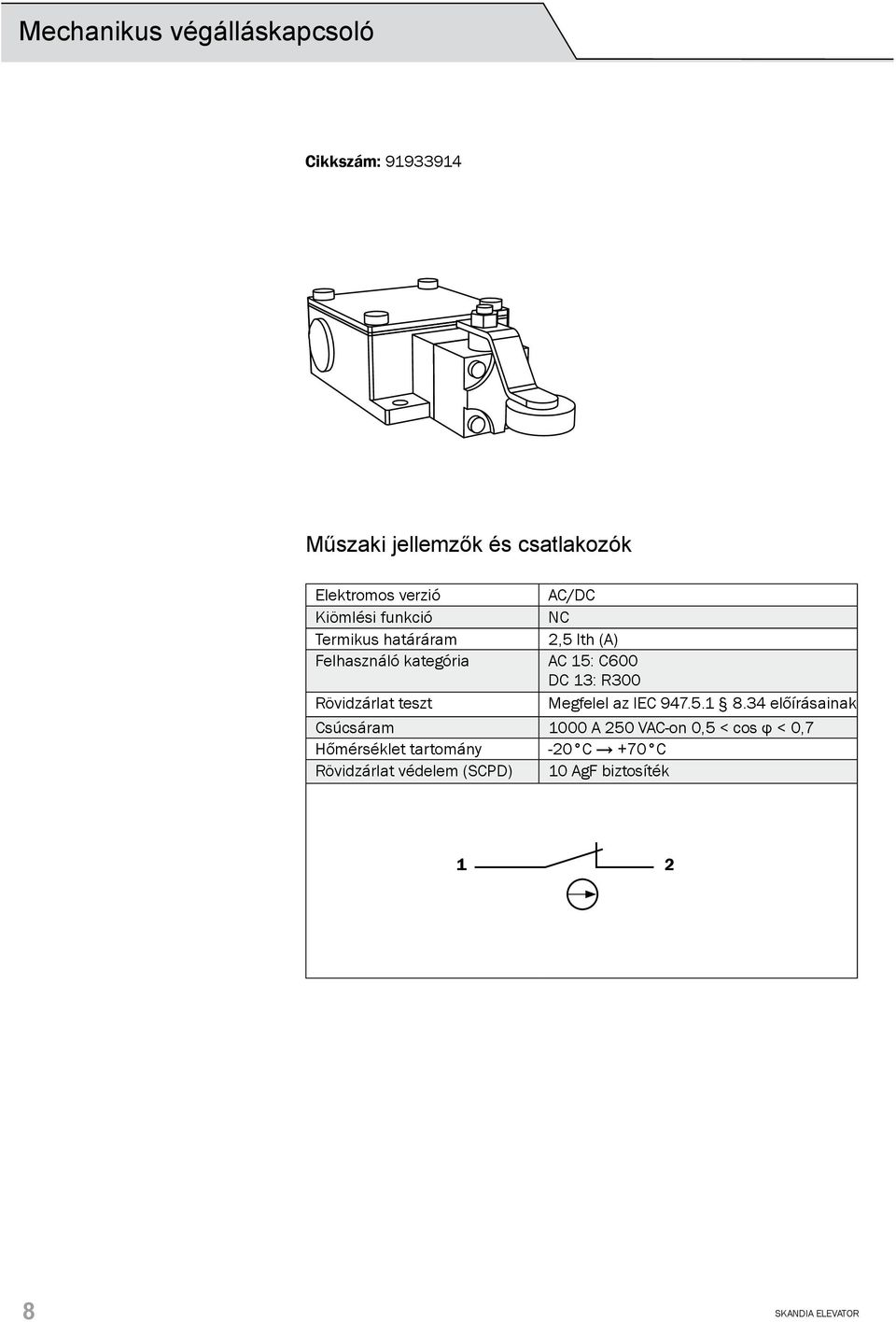

8 Mechanikus végálláskapcsoló Cikkszám: Műszaki jellemzők és csatlakozók Elektromos verzió AC/DC Kiömlési funkció NC Termikus határáram 2,5 Ith (A) Felhasználó kategória AC 15: C600 DC 13: R300 Rövidzárlat teszt Megfelel az IEC előírásainak Csúcsáram 1000 A 250 VAC-on 0,5 < cos φ < 0,7 Hőmérséklet tartomány -20 C +70 C Rövidzárlat védelem (SCPD) 10 AgF biztosíték SKANDIA ELEVATOR

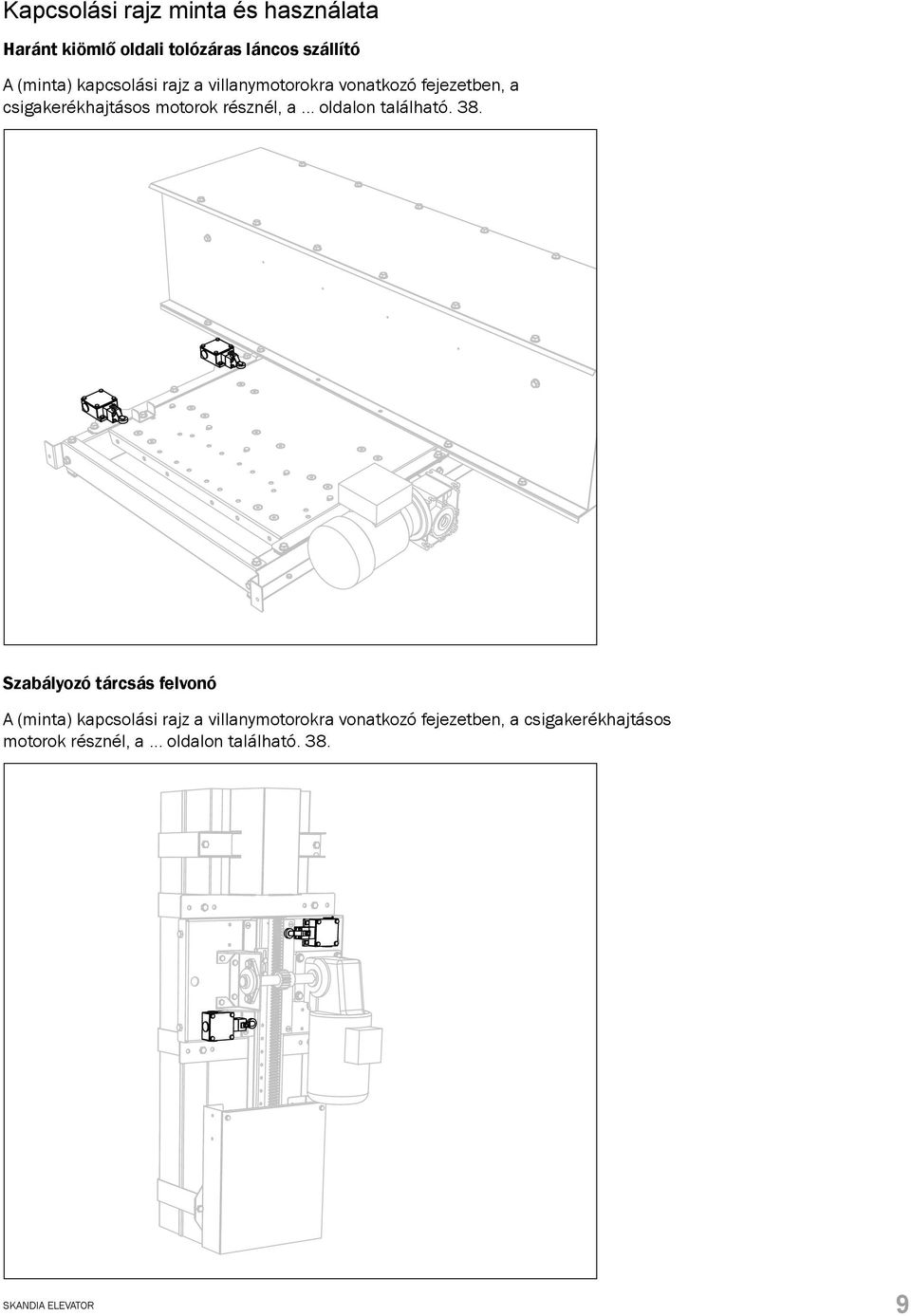

9 Kapcsolási rajz minta és használata Haránt kiömlő oldali tolózáras láncos szállító A (minta) kapcsolási rajz a villanymotorokra vonatkozó fejezetben, a csigakerékhajtásos motorok résznél, a... oldalon található. 38. Szabályozó tárcsás felvonó A (minta) kapcsolási rajz a villanymotorokra vonatkozó fejezetben, a csigakerékhajtásos motorok résznél, a... oldalon található. 38. SKANDIA ELEVATOR 9

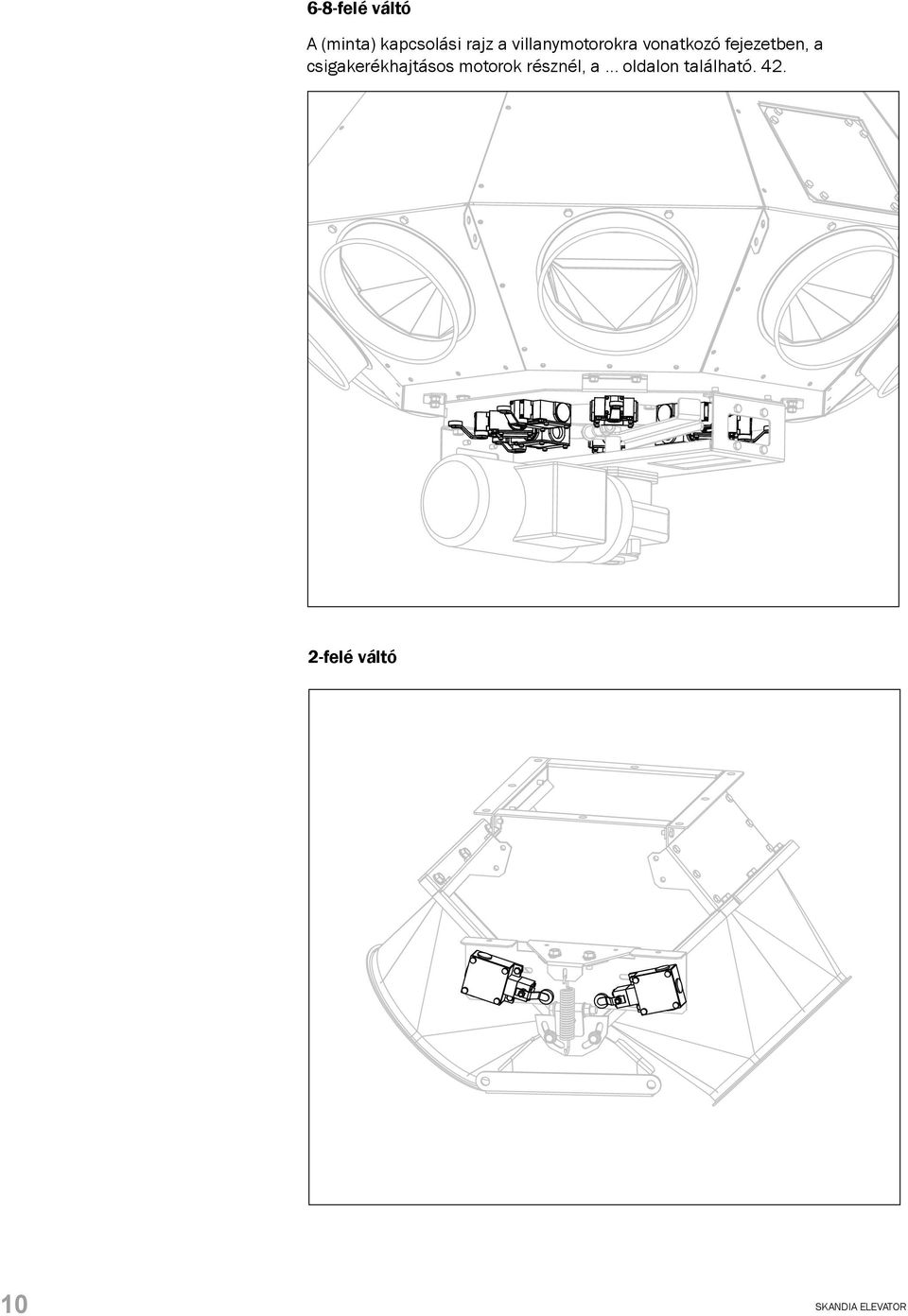

10 6-8-felé váltó A (minta) kapcsolási rajz a villanymotorokra vonatkozó fejezetben, a csigakerékhajtásos motorok résznél, a... oldalon található felé váltó 10 SKANDIA ELEVATOR

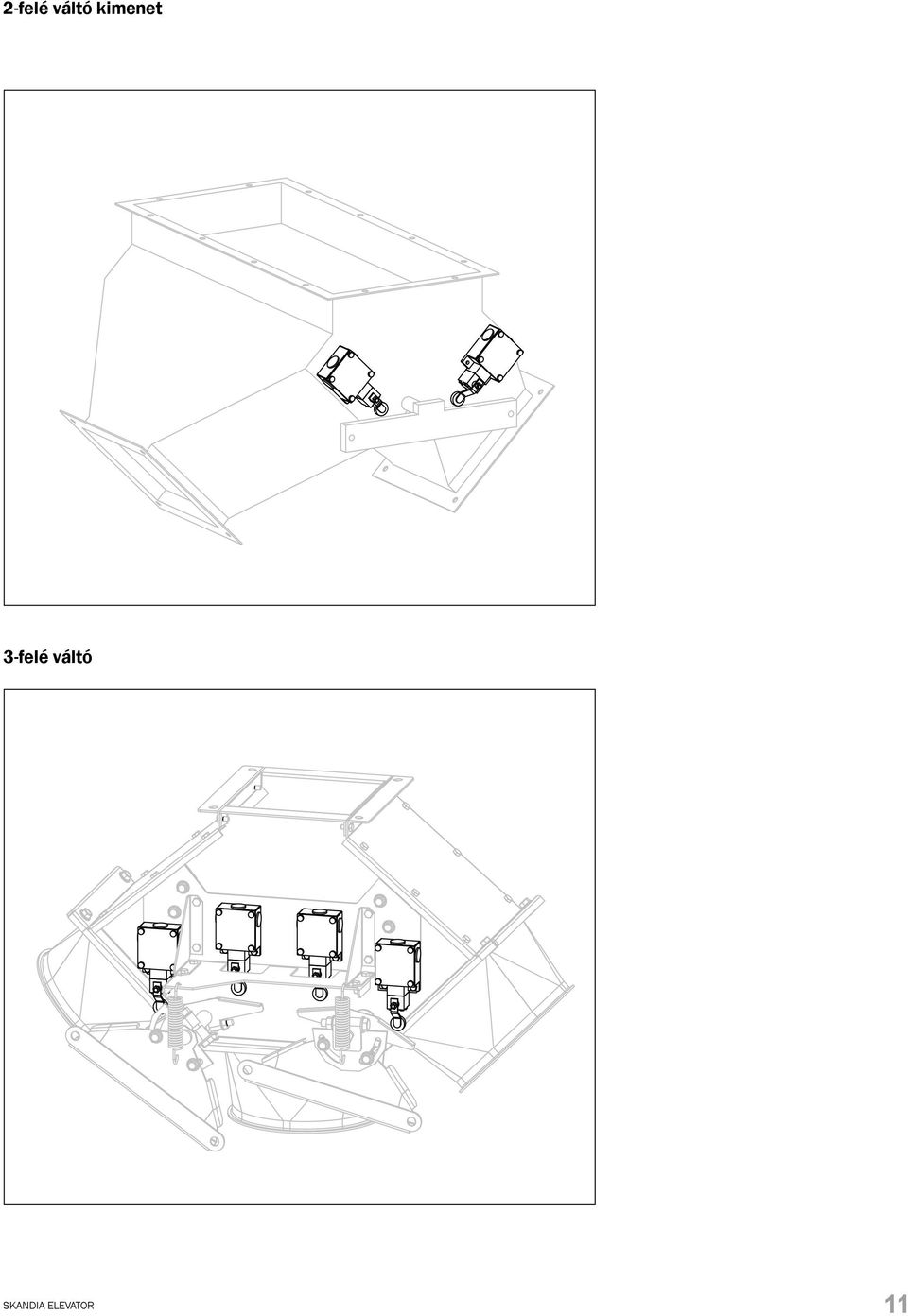

11 2-felé váltó kimenet 3-felé váltó SKANDIA ELEVATOR 11

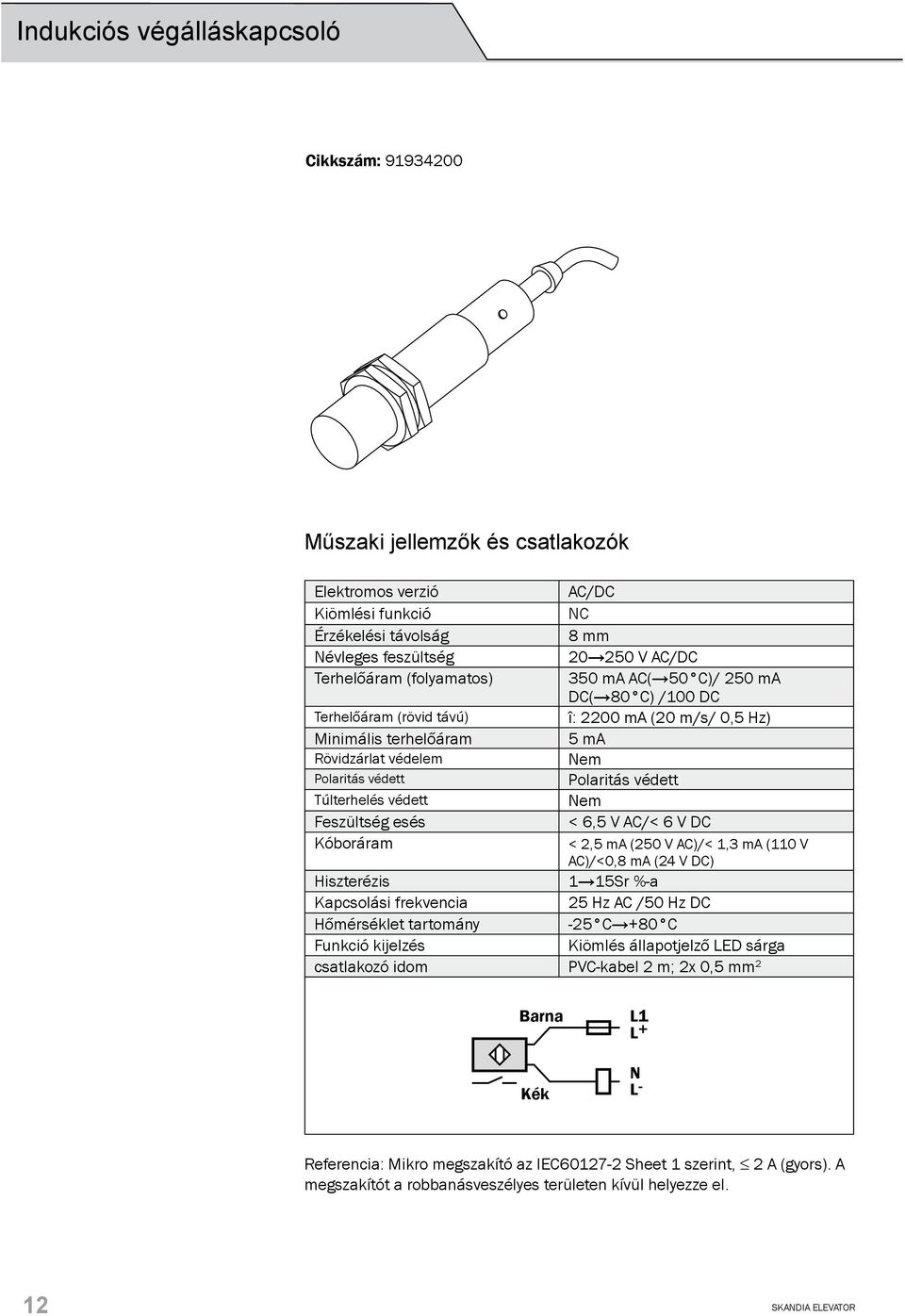

12 Indukciós végálláskapcsoló Cikkszám: Műszaki jellemzők és csatlakozók Elektromos verzió AC/DC Kiömlési funkció NC Érzékelési távolság 8 mm Névleges feszültség V AC/DC Terhelőáram (folyamatos) 350 ma AC( 50 C)/ 250 ma DC( 80 C) /100 DC Terhelőáram (rövid távú) î: 2200 ma (20 m/s/ 0,5 Hz) Minimális terhelőáram 5 ma Rövidzárlat védelem Nem Polaritás védett Polaritás védett Túlterhelés védett Nem Feszültség esés < 6,5 V AC/< 6 V DC Kóboráram < 2,5 ma (250 V AC)/< 1,3 ma (110 V AC)/<0,8 ma (24 V DC) Hiszterézis 1 15Sr %-a Kapcsolási frekvencia 25 Hz AC /50 Hz DC Hőmérséklet tartomány -25 C +80 C Funkció kijelzés Kiömlés állapotjelző LED sárga csatlakozó idom PVC-kabel 2 m; 2x 0,5 mm 2 Barna Kék L1 L+ N L- Referencia: Mikro megszakító az IEC Sheet 1 szerint, 2 A (gyors). A megszakítót a robbanásveszélyes területen kívül helyezze el. 12 SKANDIA ELEVATOR

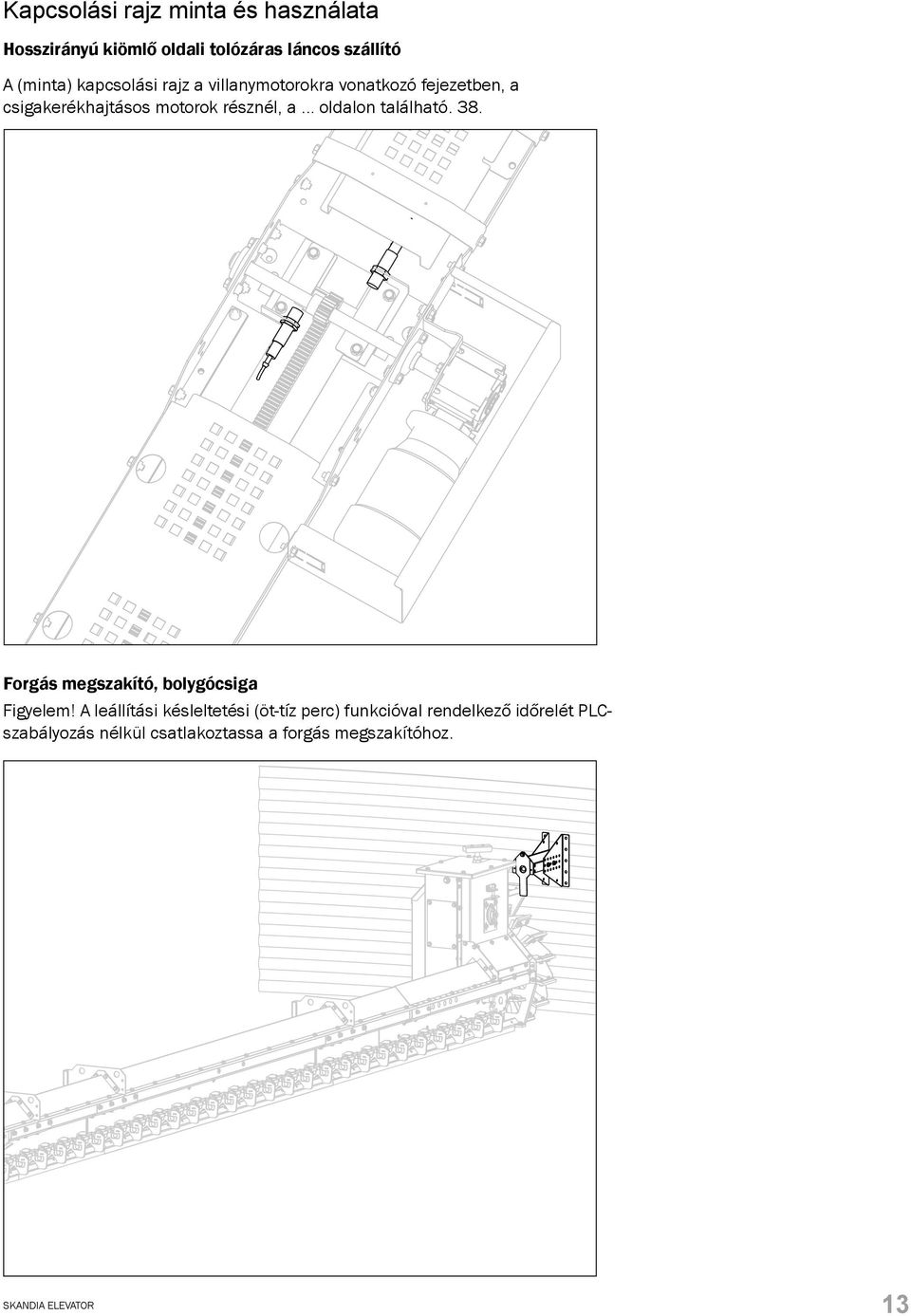

13 Kapcsolási rajz minta és használata Hosszirányú kiömlő oldali tolózáras láncos szállító A (minta) kapcsolási rajz a villanymotorokra vonatkozó fejezetben, a csigakerékhajtásos motorok résznél, a... oldalon található. 38. Forgás megszakító, bolygócsiga Figyelem! A leállítási késleltetési (öt-tíz perc) funkcióval rendelkező időrelét PLCszabályozás nélkül csatlakoztassa a forgás megszakítóhoz. SKANDIA ELEVATOR 13

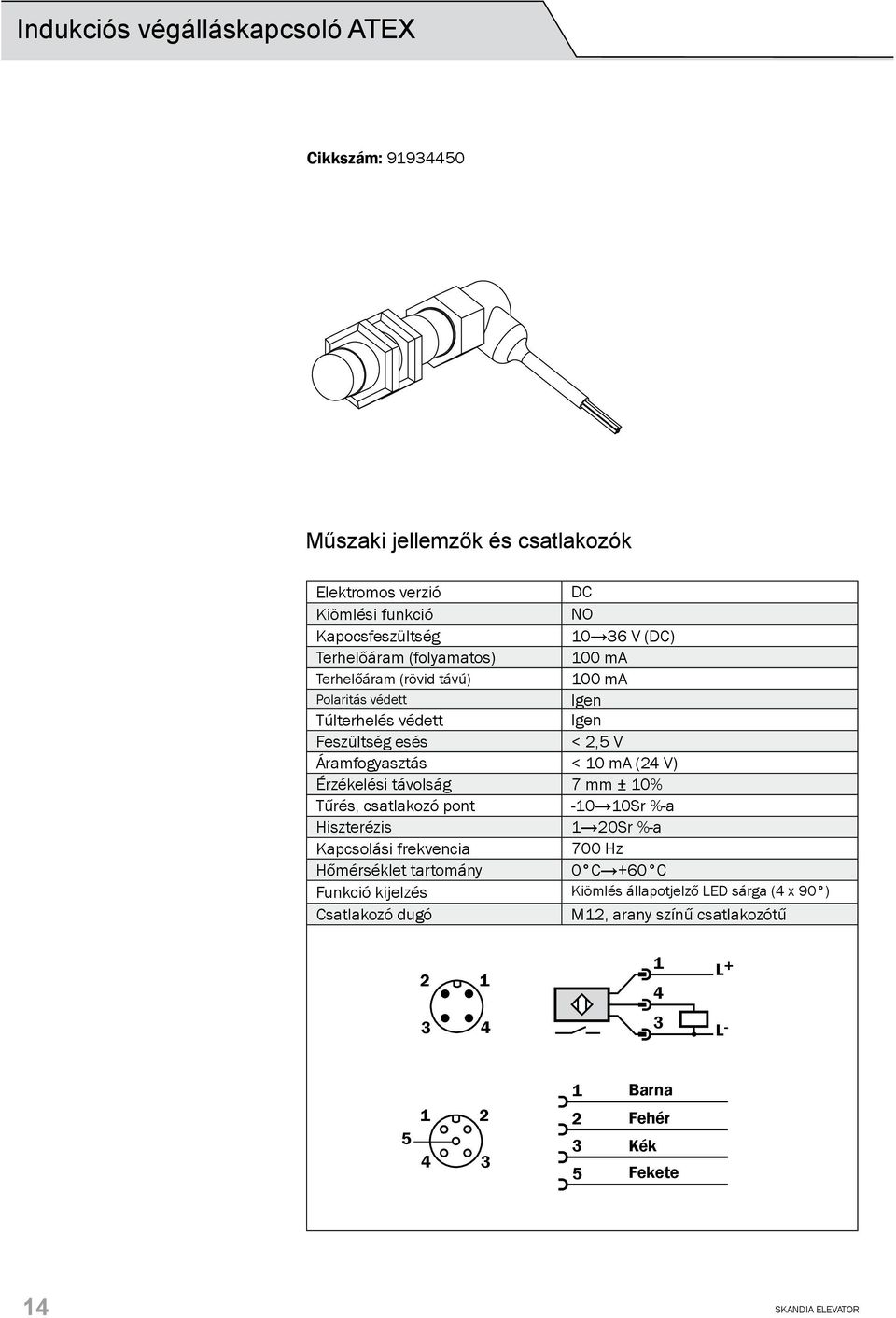

14 Indukciós végálláskapcsoló ATEX Cikkszám: Műszaki jellemzők és csatlakozók Elektromos verzió DC Kiömlési funkció NO Kapocsfeszültség V (DC) Terhelőáram (folyamatos) 100 ma Terhelőáram (rövid távú) 100 ma Polaritás védett Igen Túlterhelés védett Igen Feszültség esés < 2,5 V Áramfogyasztás < 10 ma (24 V) Érzékelési távolság 7 mm ± 10% Tűrés, csatlakozó pont Sr %-a Hiszterézis 1 20Sr %-a Kapcsolási frekvencia 700 Hz Hőmérséklet tartomány 0 C +60 C Funkció kijelzés Kiömlés állapotjelző LED sárga (4 x 90 ) Csatlakozó dugó M12, arany színű csatlakozótű L+ L Barna Fehér Kék Fekete 14 SKANDIA ELEVATOR

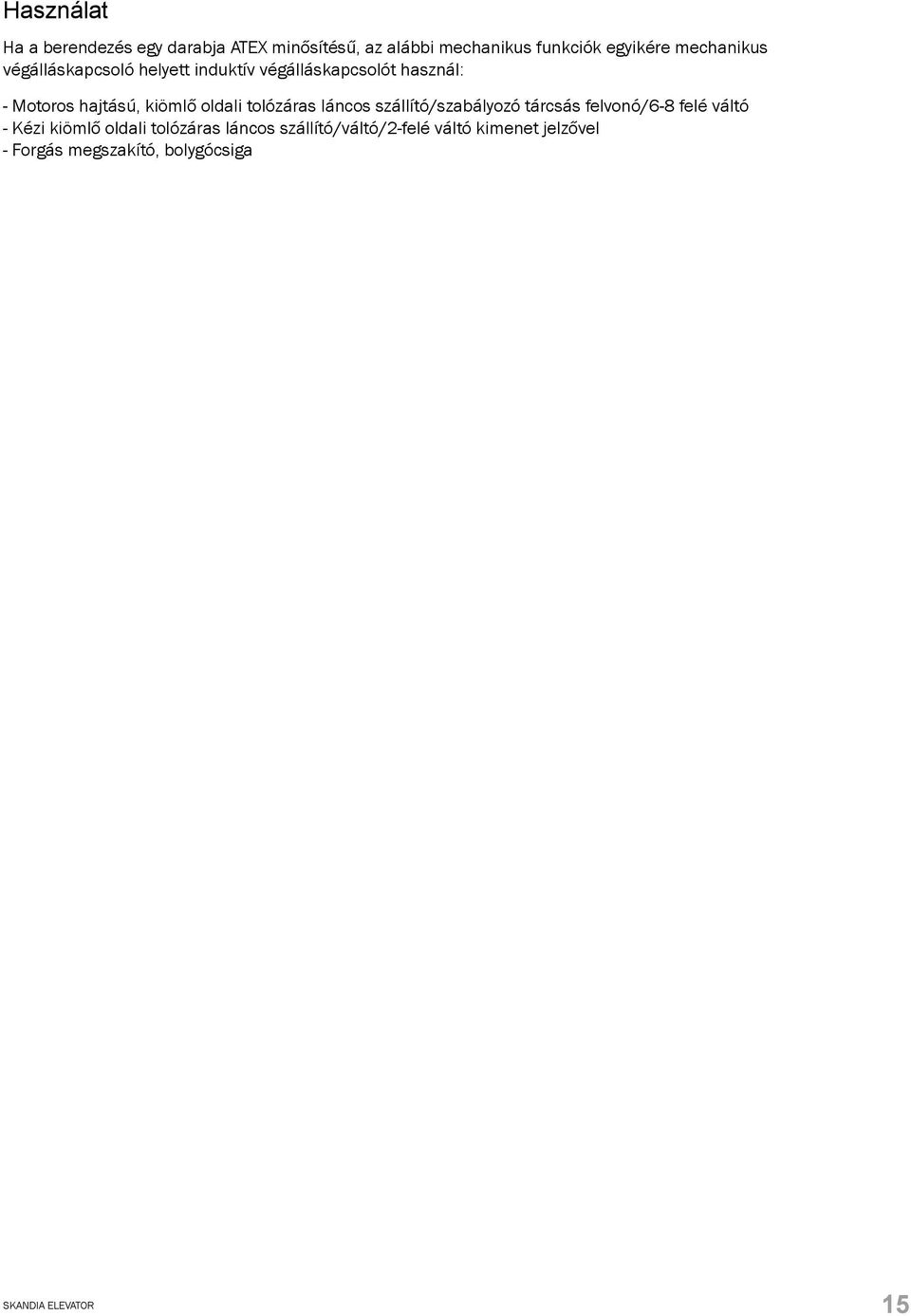

15 Használat Ha a berendezés egy darabja ATEX minősítésű, az alábbi mechanikus funkciók egyikére mechanikus végálláskapcsoló helyett induktív végálláskapcsolót használ: - Motoros hajtású, kiömlő oldali tolózáras láncos szállító/szabályozó tárcsás felvonó/6-8 felé váltó - Kézi kiömlő oldali tolózáras láncos szállító/váltó/2-felé váltó kimenet jelzővel - Forgás megszakító, bolygócsiga SKANDIA ELEVATOR 15

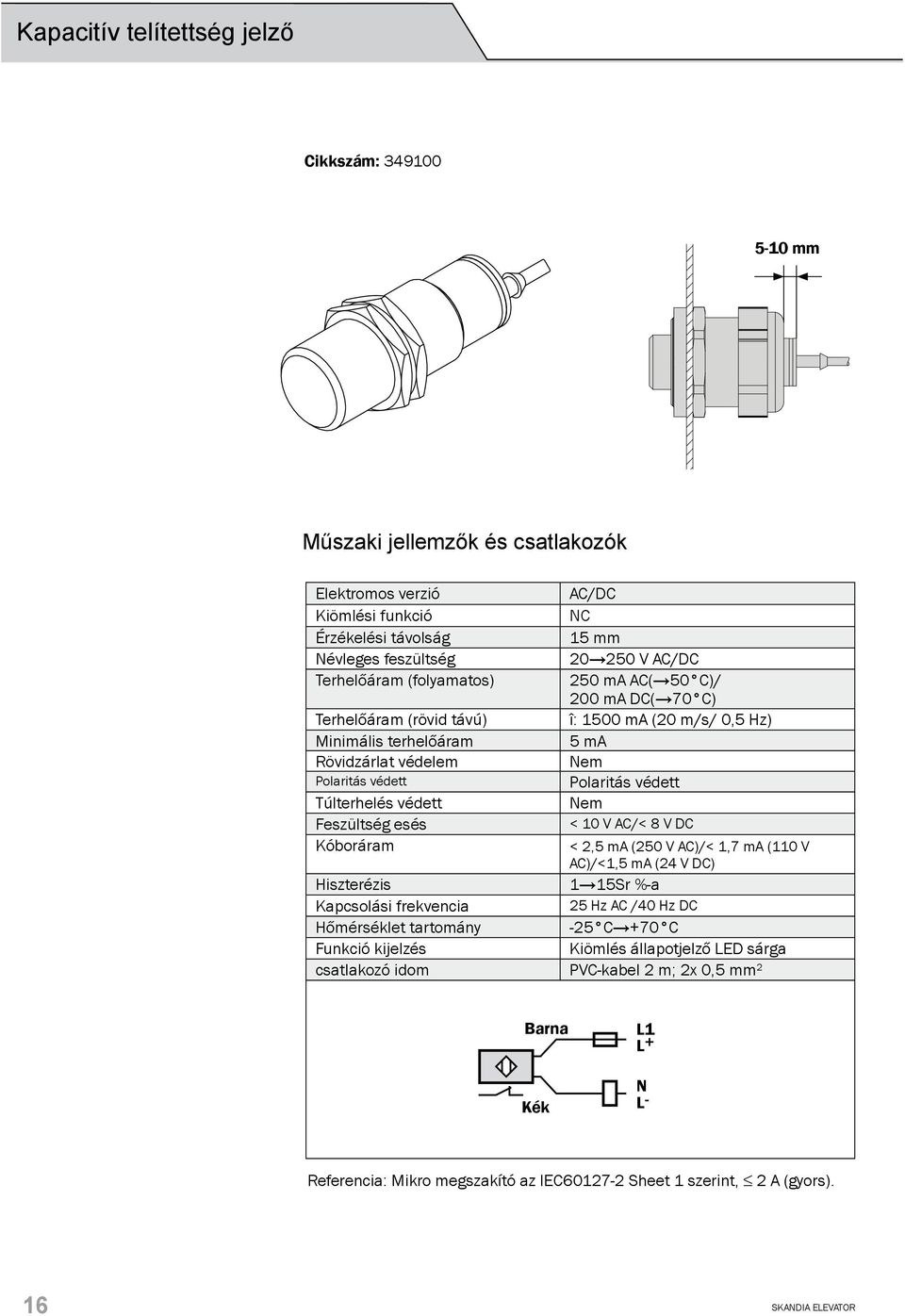

16 Kapacitív telítettség jelző Cikkszám: mm Műszaki jellemzők és csatlakozók Elektromos verzió Kiömlési funkció Érzékelési távolság Névleges feszültség Terhelőáram (folyamatos) Terhelőáram (rövid távú) Minimális terhelőáram Rövidzárlat védelem Polaritás védett Túlterhelés védett Feszültség esés Kóboráram AC/DC NC 15 mm V AC/DC 250 ma AC( 50 C)/ 200 ma DC( 70 C) î: 1500 ma (20 m/s/ 0,5 Hz) 5 ma Nem Polaritás védett Nem < 10 V AC/< 8 V DC < 2,5 ma (250 V AC)/< 1,7 ma (110 V AC)/<1,5 ma (24 V DC) 1 15Sr %-a 25 Hz AC /40 Hz DC -25 C +70 C Kiömlés állapotjelző LED sárga Hiszterézis Kapcsolási frekvencia Hőmérséklet tartomány Funkció kijelzés csatlakozó idom PVC-kabel 2 m; 2x 0,5 mm 2 Barna Kék L1 L+ N L- Referencia: Mikro megszakító az IEC Sheet 1 szerint, 2 A (gyors). 16 SKANDIA ELEVATOR

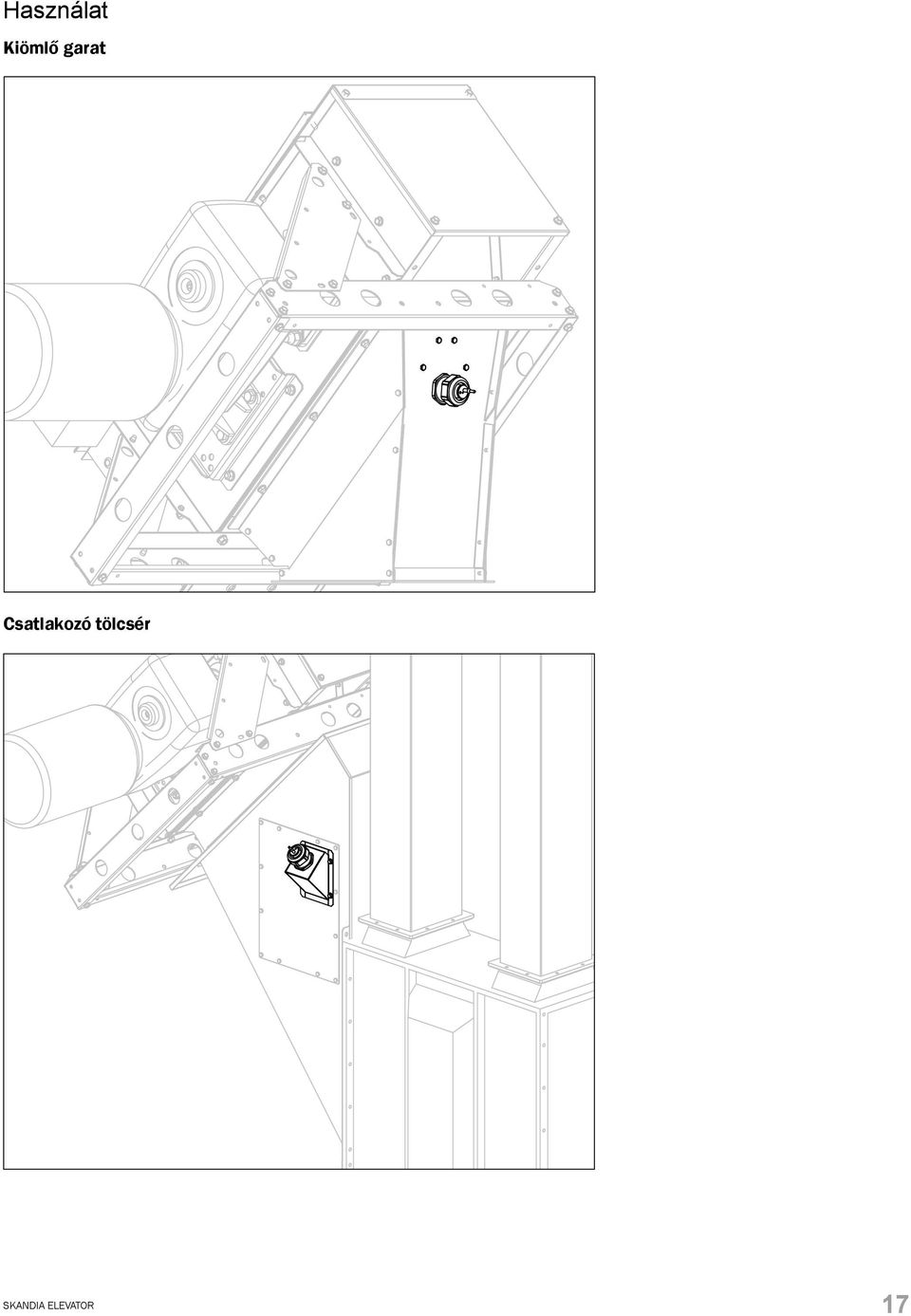

17 Használat Kiömlő garat Csatlakozó tölcsér SKANDIA ELEVATOR 17

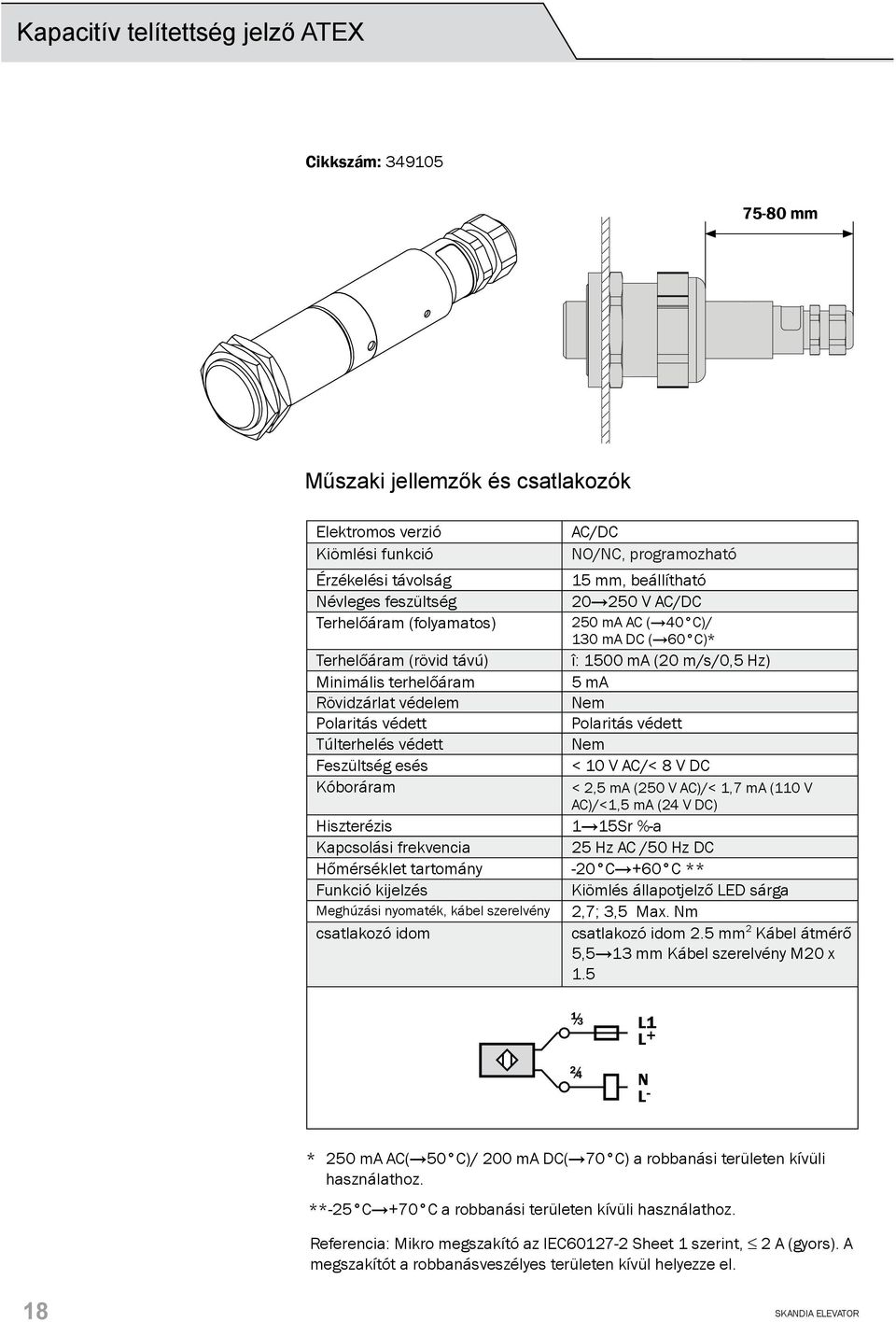

18 Kapacitív telítettség jelző ATEX Cikkszám: mm Műszaki jellemzők és csatlakozók Elektromos verzió Kiömlési funkció AC/DC NO/NC, programozható Érzékelési távolság 15 mm, beállítható Névleges feszültség V AC/DC Terhelőáram (folyamatos) 250 ma AC ( 40 C)/ 130 ma DC ( 60 C)* Terhelőáram (rövid távú) î: 1500 ma (20 m/s/0,5 Hz) Minimális terhelőáram 5 ma Rövidzárlat védelem Nem Polaritás védett Polaritás védett Túlterhelés védett Nem Feszültség esés < 10 V AC/< 8 V DC Kóboráram < 2,5 ma (250 V AC)/< 1,7 ma (110 V AC)/<1,5 ma (24 V DC) Hiszterézis 1 15Sr %-a Kapcsolási frekvencia 25 Hz AC /50 Hz DC Hőmérséklet tartomány -20 C +60 C ** Funkció kijelzés Kiömlés állapotjelző LED sárga Meghúzási nyomaték, kábel szerelvény 2,7; 3,5 Max. Nm csatlakozó idom csatlakozó idom 2.5 mm 2 Kábel átmérő 5,5 13 mm Kábel szerelvény M20 x L1 L+ 2 4 N L- * 250 ma AC( 50 C)/ 200 ma DC( 70 C) a robbanási területen kívüli használathoz. ** -25 C +70 C a robbanási területen kívüli használathoz. Referencia: Mikro megszakító az IEC Sheet 1 szerint, 2 A (gyors). A megszakítót a robbanásveszélyes területen kívül helyezze el. 18 SKANDIA ELEVATOR

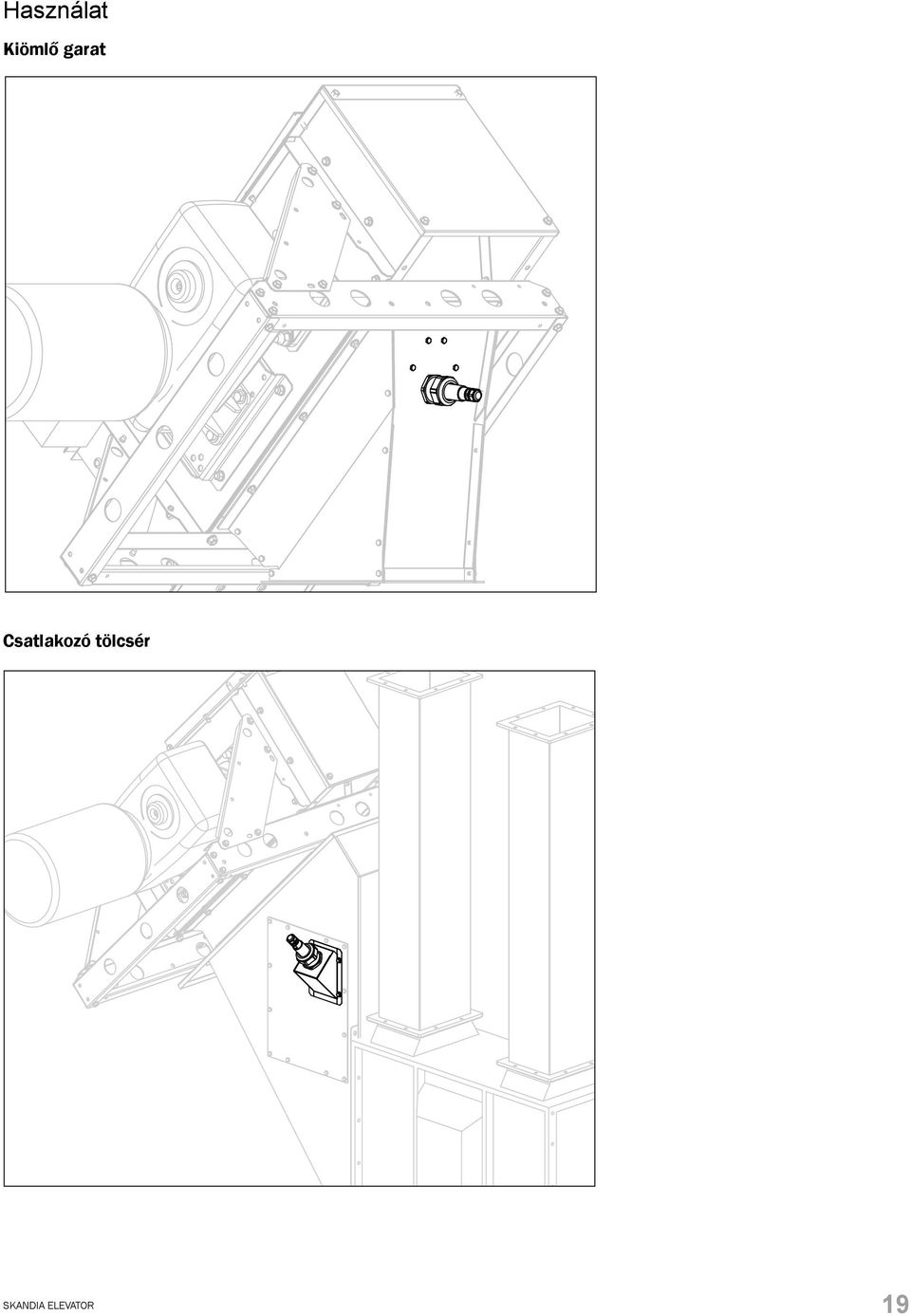

19 Használat Kiömlő garat Csatlakozó tölcsér SKANDIA ELEVATOR 19

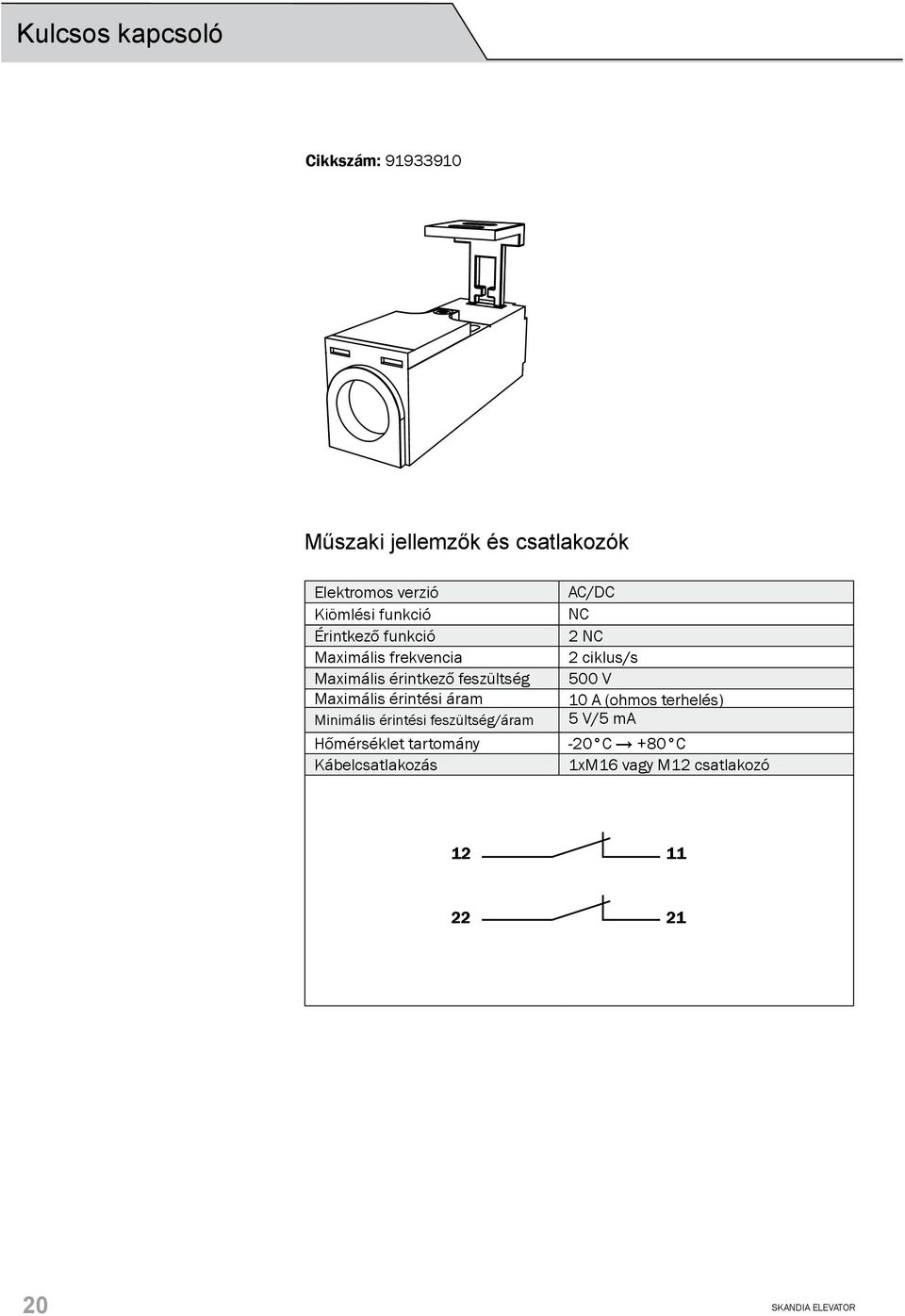

20 Kulcsos kapcsoló Cikkszám: Műszaki jellemzők és csatlakozók Elektromos verzió Kiömlési funkció Érintkező funkció Maximális frekvencia Maximális érintkező feszültség Maximális érintési áram Minimális érintési feszültség/áram Hőmérséklet tartomány Kábelcsatlakozás AC/DC NC 2 NC 2 ciklus/s 500 V 10 A (ohmos terhelés) 5 V/5 ma -20 C +80 C 1xM16 vagy M12 csatlakozó SKANDIA ELEVATOR

21 Használat Torlódásgátló ajtó/láncos szállító szerelőnyílás Magtalpas felvonó SKANDIA ELEVATOR 21

22 Mágnestekercs kapcsoló ATEX Cikkszám: Műszaki jellemzők és csatlakozók Kiömlési funkció Ui li Pi Hőmérséklet tartomány (folyamat hőmérséklet) NC 30 V 100 ma 0.75 W -100 C +200 C A belső biztonságos betárolás érdekében a fenti műszaki előírásban megadott értékekkel kompatibilis Flo-Tel TM robbanásvédő panelt kell csatlakoztatni. 22 SKANDIA ELEVATOR

23 Használat Robbanásvédő panel SKANDIA ELEVATOR 23

24 Indukciós forgásérzékelő/rédler lánc figyelő ATEX Impulzus: Cikkszám: A Műszaki jellemzők és csatlakozók! FONTOS! A forgásérzékelő gyárilag szállításra van állítva. Az állítócsavar festékkel van tömítve, és érintetlenül kell maradnia, ellenkező esetben fennáll a kockázat, hogy a forgásérzékelő beállítása hibás lesz. SKANDIA ELEVATOR DEK3140 Elektromos verzió AC/DC Kiömlési funkció NO Érzékelési távolság 7 mm záródugóval 10 mm záródugó nélkül ATEX-besorolású Csak ha a záródugó (A) illesztve van. Beállítási tartomány /perc Névleges feszültség V AC/DC ( Hz, AC) Terhelőáram (folyamatos) 200 ma AC/100 ma DC Terhelőáram (rövid távú) î: 2200 ma (20 m/s/ 0,5 Hz) Minimális terhelőáram > 6 ma Rövidzárlat védelem Nem Polaritás védett Igen Túlterhelés védett Nem Feszültség esés < 6,5 V Kóboráram < 1,5 ma Hiszterézis 10Sr %-a Indítás késleltetés 12 sec Kapcsolási funkció A kiiömlés az indítási periódus során kapcsolódik be, amikor az aktuális érték nagyobb a kívánt értéknél. Kapcsolási pont beállítása Többmenetes potenciométer Kapcsolási frekvencia (max.) /perc Hőmérséklet tartomány -20 C +50 C Funkció kijelzés Kiömlés állapotjelző LED zöld csatlakozó idom PVC-kabel 2 m; 2x 0,5 mm 2 Barna Kék L1 L+ N L- Referencia: Mikro megszakító az IEC Sheet 1 szerint, 2 A (gyors). A megszakítót a robbanásveszélyes területen kívül helyezze el. 24 SKANDIA ELEVATOR

25 Használat Felvonó Láncos szállítók I-Line Láncos szállítók H-Line SKANDIA ELEVATOR 25

26 Indukciós heveder oldalfutás érzékelő ATEX Cikkszám: ! FONTOS! A hevedernek képesnek kell lennie mindkét irányba mm-re elmozdulni, anélkül, hogy a heveder futás érzékelő lekapcsolná az áramot. Műszaki jellemzők és csatlakozók Elektromos verzió DC Kiömlési funkció NC Érzékelési távolság 60 mm ± 10% Kapocsfeszültség V DC Terhelőáram (folyamatos) 200 ma Terhelőáram (rövid távú) 200 ma Rövidzárlat védelem Ingadozás Polaritás védett Igen Túlterhelés védett Igen Feszültség esés < 2,5 V Áramfogyasztás < 15 ma (24 V) Hiszterézis 1 15Sr %-a Tűrés, csatlakozó pont Sr %-a Kapcsolási frekvencia 100 Hz Hőmérséklet tartomány -20 C +60 C Funkció kijelzés Kiömlés állapotjelző LED sárga csatlakozó idom Csatlakozó idom bilincsei 0, mm² Kábel átmérő 5 9 mm Kábel szerelvény M20 x L+ L- 26 SKANDIA ELEVATOR

27 Használat Felvonó - tartozék Felvonó - beépített SKANDIA ELEVATOR 27

28

29 Villanymotorok

30 Lábra szerelt motor Cikkszám: Lásd az árlistát. Műszaki jellemzők és csatlakozók A műszaki jellemzőket lásd a motor géptörzslapján.! FONTOS! Ellenőrizze, hogy a motorvédelem a motornak megfelelő amperszámra van beállítva. Csatlakoztassa a motort ((Δ/Y) a motor géptörzslapjának megfelelően. W2 U2 V2 W2 U2 V2 U1 V1 W1 U1 V1 W1 L1 L2 L3 L1 L2 L3 Finom indítás nagy motornál A motor finom indítására vonatkozóan minden esetben kérjen tanácsot helyi hálózati szolgáltatójától. 30 SKANDIA ELEVATOR

31 Használat Lánchajtásos szállító és rédler láncos felvonó Szíjhajtásos serleges felvonó! VIGYÁZAT! & FONTOS! A felvonó első, tesztindítása előtt vegye ki a visszafutás-gátlót a hajtóműtengelyből. Gondosan olvassa el a felvonó összeszerelési útmutatójában a "Visszafutás-gátló" részt. Győződjön meg arról, hogy a serlegheveder a megfelelő irányban fut, majd szerelje vissza megfelelően a visszafutás-gátlót. Por és szecska kidobó L-line 30 & 60 t/h I- line 40/60 & 120/150 t/h! FONTOS! Ellenőrizze, hogy a motor megfelelő forgásiránnyal van csatlakoztatva, vagyis a ventilátor szívja a levegőt a tisztítóházból, lásd a ventilátor házon lévő nyilat. SKANDIA ELEVATOR 31

32 Peremes motor Cikkszám: Lásd az árlistát. Műszaki jellemzők és csatlakozók A műszaki jellemzőket lásd a motor géptörzslapján.! FONTOS! Ellenőrizze, hogy a motorvédelem a motornak megfelelő amperszámra van beállítva. Csatlakoztassa a motort ((Δ/Y) a motor géptörzslapjának megfelelően. W2 U2 V2 W2 U2 V2 U1 V1 W1 U1 V1 W1 L1 L2 L3 L1 L2 L3 Finom indítás nagy motornál A motor finom indítására vonatkozóan minden esetben kérjen tanácsot helyi hálózati szolgáltatójától. 32 SKANDIA ELEVATOR

33 Használat Por és szecska kidobó I-line 80/100 t/h! FONTOS! Ellenőrizze, hogy a motor megfelelő forgásiránnyal van csatlakoztatva, vagyis a ventilátor szívja a levegőt a tisztítóházból, lásd a ventilátor házon lévő nyilat. SKANDIA ELEVATOR 33

34 hajtómű motor Cikkszám: Lásd az árlistát. Műszaki jellemzők és csatlakozók A műszaki jellemzőket lásd a motor géptörzslapján.! FONTOS! Ellenőrizze, hogy a motorvédelem a motornak megfelelő amperszámra van beállítva. Csatlakoztassa a motort ((Δ/Y) a motor géptörzslapjának megfelelően. W2 U2 V2 W2 U2 V2 U1 V1 W1 U1 V1 W1 L1 L2 L3 L1 L2 L3 Finom indítás nagy motornál A motor finom indítására vonatkozóan minden esetben kérjen tanácsot helyi hálózati szolgáltatójától. 34 SKANDIA ELEVATOR

35 Használat Felvonó! VIGYÁZAT! & FONTOS! A felvonó első, tesztindítása előtt vegye ki a visszafutás-gátlót a hajtómű-tengelyből. Gondosan olvassa el a felvonó összeszerelési útmutatójában a "Visszafutás-gátló" részt. Győződjön meg arról, hogy a serlegheveder a megfelelő irányban fut, majd szerelje vissza megfelelően a visszafutás-gátlót. Láncos szállítók SKANDIA ELEVATOR 35

36 Csigakerékhajtásos motor Használat: Cikkszám: 6-8-felé váltó Beömlő és kiömlő oldali tolózár Kis sorozatkapocs fedél Kiömlő oldali tolózár IEC szabványos perem Műszaki jellemzők és csatlakozók A műszaki jellemzőket lásd a motor géptörzslapján.! FONTOS! Ellenőrizze, hogy a motorvédelem a motornak megfelelő amperszámra van beállítva. Csatlakoztassa a motort ((Δ/Y) a motor géptörzslapjának megfelelően. W2 U2 V2 W2 U2 V2 U1 V1 W1 U1 V1 W1 L1 L2 L3 L1 L2 L3 36 SKANDIA ELEVATOR

37 Kapcsolási rajz minta és használata Kiömlő oldali tolózáras láncos szállító Szabályozó tárcsás felvonó SKANDIA ELEVATOR 37

38 PÉLDA 1 PÉLDA 2 PÉLDA 3 PÉLDA 3 Detalj nr Benämning Antal Anmärkning X01 SOROZATKAPOCS 11 QS01 BIZTONSÁGI MEGSZAKÍTÓ 1 SZÁN QM01 MOTORVÉDELMI MEGSZAKÍTÓ 1 SZÁN Q01 VÉDŐRELÉ 1 ZÁRÁS Q02 VÉDŐRELÉ 1 NYITÁS H01 JELZŐLÁMPA 1 TOLÓZÁR ZÁRVA H02 JELZŐLÁMPA 1 TOLÓZÁR NYITVA H03 JELZŐLÁMPA 1 TÚLTERHELÉS ELLENI TOLÓZÁR S01 VÉGÁLLÁS 1 ZÁRT ÁLLÁSHOZ S02 VÉGÁLLÁS 1 NYITOTT ÁLLÁSHOZ S03 2 ÁLLÁSÚ KAPCSOLÓ 1 ZÁRÁS - NYITÁS S04 NYOMÓGOMB 1 ZÁRÁS S05 NYOMÓGOMB 1 NYITÁS S06 NYOMÓGOMB 1 STOP (LEHETSÉGES) W01-W02 KÁBELEK BETÁROLÁS: ZÁRT ÁLLÁS VÉGÁLLÁSA NYITOTT ÁLLÁS VÉGÁLLÁSA KIÖMLŐ OLDALI TOLÓZÁR Kiömlő oldali tolózáras láncos szállító/szabályozó tárcsás felvonó 38 SKANDIA ELEVATOR

39 ZÁRT ÁLLÁS VÉGÁLLÁSA MŰKÖDTETŐFESZÜLTSÉG LEHETSÉGES VÉSZLEÁLLÁS PÉLDA PÉLDA POZÍCIÓ STOPO ZÁRÁS - NYITÁS POZÍCIÓ ZÁRÁS NYITÁS ZÁRÁS NYITÁS VÉGÁLLÁSKAPCSOLÓ VÉGÁLLÁSKAPCSOLÓ VÉGÁLLÁSKAPCSOLÓ VÉGÁLLÁSKAPCSOLÓ ZÁRÁS NYITÁS ZÁRÁS NYITÁS MŰKÖDTETŐFESZÜLTSÉG SZÁN TÚLTERHELÉS RIASZTÓ ZÁRÁS IRÁNY - ZÁRÁS NYITÁS IRÁNY - NYITÁS SZÁN Kiömlő oldali tolózáras láncos szállító/szabályozó tárcsás felvonó SKANDIA ELEVATOR 39

40

41 6-8-felé váltó SKANDIA ELEVATOR 41

42 6-felé váltó VÉGÁLLÁSKAPCSOLÓ TÚLTERHELÉS 6-FELÉ VÁLTÓ VÉSZLEÁLLÁS 6-FELÉ VÁLTÓ MOTOR BE VÉGÁLLÁSKAPCSOLÓ BE VÉGÁLLÁSKAPCSOLÓ BE VÉGÁLLÁSKAPCSOLÓ BE VÉGÁLLÁSKAPCSOLÓ BE VÉGÁLLÁSKAPCSOLÓ BE BE BE 0,18 kw 0,50 A 6-FELÉ VÁLTÓ MOTOR 42 SKANDIA ELEVATOR

43 6-FELÉ VÁLTÓ KIJELZÉS KIÖMLÉS 1 KIJELZÉS KIÖMLÉS 2 KIJELZÉS KIÖMLÉS 3 KIJELZÉS KIÖMLÉS 4 KIJELZÉS KIÖMLÉS 5 KIJELZÉS KIÖMLÉS 6 6-felé váltó SKANDIA ELEVATOR 43

44 TÚLTERHELÉS 8-FELÉ VÁLTÓ VÉSZLEÁLLÁS 8-FELÉ VÁLTÓ MOTOR 8-felé váltó VÉGÁLLÁSKAPCSOLÓ BE VÉGÁLLÁSKAPCSOLÓ BE VÉGÁLLÁSKAPCSOLÓ BE VÉGÁLLÁSKAPCSOLÓ BE VÉGÁLLÁSKAPCSOLÓ BE VÉGÁLLÁSKAPCSOLÓ BE VÉGÁLLÁSKAPCSOLÓ BE VÉGÁLLÁSKAPCSOLÓ BE 0,18 kw 0,50 A 8-FELÉ VÁLTÓ MOTOR 44 SKANDIA ELEVATOR

45 8-FELÉ VÁLTÓ KIJELZÉS KIÖMLÉS 1 KIJELZÉS KIÖMLÉS 2 KIJELZÉS KIÖMLÉS 3 KIJELZÉS KIÖMLÉS 4 KIJELZÉS KIÖMLÉS 5 KIJELZÉS KIÖMLÉS 6 KIJELZÉS KIÖMLÉS 7 KIJELZÉS KIÖMLÉS 8 8-felé váltó SKANDIA ELEVATOR 45

46 Elektromos lineáris működtető szerv Emelőmagasság: Cikkszám: 160 mm mm mm Műszaki jellemzők Kapocsfeszültség Frekvencia Működtető fogyasztása maximális húzó igénybevétel esetén Végálláskapcsoló típus Párhuzamos kapcsolás Túlmelegedés elleni védelem 230 V AC 50 Hz 175 W Mikro megszakító Igen Igen 46 SKANDIA ELEVATOR

47 Kapcsolási rajz minta és használata 2-felé váltó 2-felé váltó kimenet Pengés tolózár SKANDIA ELEVATOR 47

48 VEZÉRLŐSZEKRÉNY DOBOX NULLA KIÖMLÉS 1 KIÖMLÉS 2 KÉK BARNA FEKETE PIROS FEHÉR SÁRGA/ZÖLD PÉLDA 1 PÉLDA 2 PÉLDA 3 PÉLDA 3 Detalj nr Benämning Antal Anmärkning X01 SOROZATKAPOCS 5 H01 JELZŐLÁMPA 1 KIÖMLÉS 1 H02 JELZŐLÁMPA 1 KIÖMLÉS 2 M-S01 BELSŐ VÉGÁLLÁSKAPCSOLÓ A MOTORBAN 1 KIÖMLÉSHEZ 1 M-S02 BELSŐ VÉGÁLLÁSKAPCSOLÓ A MOTORBAN 1 KIÖMLÉSHEZ 2 S01 2 ÁLLÁSÚ KAPCSOLÓ 1 KIÖMLÉS 1-2 S03 3 ÁLLÁSÚ KAPCSOLÓ 1 KIÖMLÉS S04 NYOMÓGOMB 1 KIÖMLÉSI POZÍCIÓHOZ 1 S06 NYOMÓGOMB 1 KIÖMLÉSI POZÍCIÓHOZ 2 W01-W02 KÁBELEK BETÁROLÁS: 2-FELÉ VÁLTÓ 2-felé váltó/2-felé váltó kimenet/pengés tolózár 48 SKANDIA ELEVATOR

49 PÉLDA 1 PÉLDA 2 PÉLDA 3 KIÖMLÉS KIÖMLÉS POZÍCIÓ POZÍCIÓ POZÍCIÓ KIÖMLÉS 1 FEKETE 2 POZÍCIÓ KIÖMLÉS 1 KIÖMLÉS 2 KIÖMLÉS 1 KIÖMLÉS 2 MŰKÖDTETŐFESZÜLTSÉG FEHÉR KÉK PIROS FEHÉR KÉK PIROS FEHÉR KÉK PIROS BARNA FEKETE BARNA FEKETE BARNA FEKETE KIÖMLÉSI POZÍCIÓ 1 KIÖMLÉSI POZÍCIÓ 2 KIÖMLÉSI POZÍCIÓ 1 KIÖMLÉSI POZÍCIÓ 2 KIÖMLÉSI POZÍCIÓ 1 KIÖMLÉSI POZÍCIÓ 2 2-felé váltó/2-felé váltó kimenet/pengés tolózár SKANDIA ELEVATOR 49

50

51 3-felé váltó SKANDIA ELEVATOR 51

52 VEZÉRLŐSZEKRÉNY DOBOX BETÁROLÁS: MOTOR A 3-FELÉ VÁLTÓ MOTOR B 3-felé váltó KÉK BARNA FEKETE PIROS FEHÉR NULLA KIÖMLÉS 1 KIÖMLÉS 2 SÁRGA/ZÖLD KÉK BARNA FEKETE PIROS NULLA KIÖMLÉS 3 KIÖMLÉS 2 SÁRGA/ZÖLD FEHÉR Detalj nr Benämning Antal Anmärkning X01 SOROZATKAPOCS 9 H01 JELZŐLÁMPA 1 KIÖMLÉS 1 H02 JELZŐLÁMPA 1 KIÖMLÉS 2 H03 VÉGÁLLÁS 1 KIÖMLÉS 3 M01A-S02 BELSŐ VÉGÁLLÁSKAPCSOLÓ A MOTORBAN (U1) 1 KIÖMLÉSHEZ 1 M01A-S02 BELSŐ VÉGÁLLÁSKAPCSOLÓ A MOTORBAN (U2) 1 KIÖMLÉSHEZ 2 M01B-S02 BELSŐ VÉGÁLLÁSKAPCSOLÓ A MOTORBAN (U3) 1 KIÖMLÉSHEZ 3 M01B-S02 BELSŐ VÉGÁLLÁSKAPCSOLÓ A MOTORBAN (U2) 1 KIÖMLÉSHEZ 3 S01 3 ÁLLÁSÚ KAPCSOLÓ 1 KIÖMLÉS W01-W02 KÁBELEK 52 SKANDIA ELEVATOR

53 MŰKÖDTETŐFESZÜLTSÉG FEHÉR BARNA KÉK PIROS FEHÉR KÉK PIROS FEKETE BARNA FEKETE KIÖMLÉS 1 POZÍCIÓ KIÖMLÉS 1 KIÖMLÉS 2 KIÖMLÉS 3 ZÁRT ÉRINTKEZÉS KIÖMLÉS 2 (KÖZÉP) KIÖMLÉS 2 (KÖZÉP) KIÖMLÉS 3 KIÖMLÉS 2 (KÖZÉP) MOTORVEZÉRLÉS A MOTORVEZÉRLÉS B VÁLTÓ 3-felé váltó KIÖMLÉS 1 KIÖMLÉS 3 KIÖMLÉS 3 SKANDIA ELEVATOR 53

54 Csillapító motor távirányítású potenciométerrel Cikkszám: Csillapító motor Távirányítású potenciométer Műszaki jellemzők Csillapító motor Elektromos verzió AC/DC Nyomaték 5 Nm névleges feszültségen Névleges feszültség AC 24 V, 50/60 Hz DC 24 V Feszültségtartomány AC/DC V Teljesítményfelvétel: - üzemben 1 W névleges nyomatékon - készenlétben 0.4 W - méretezési 2 VA Vezérlőjel: - Y bemenet DC V, Bemenő ellenállás 100 kω - Üzemi tartomány DC V Mérőfeszültség DC V, Max. 1 ma Hőmérséklet tartomány -30 C C csatlakozó idom Kábel 1 m, 4 x 0.75 mm² ~ Y U DC V DC V ! FONTOS! A csatlakozó idomnak a biztonsági leválasztó transzformátoron keresztül kell vezetnie. 54 SKANDIA ELEVATOR

55 Távirányítású potenciométer Elektromos verzió AC/DC Névleges feszültség AC 24 V, 50/60 Hz DC 24 V Feszültségtartomány AC/DC V Teljesítményfelvétel: 0.3 W - méretezési 1 VA Vezérlőjel Y: DC Max. 0.5 ma (DC V, csatlakoztatható az áramköri lapra szerelt csúszókapcsolóhoz) Skála % (mechanikus határolás a vezérlő forgatógombban) Hőmérséklet tartomány -20 C C csatlakozó idom Terminál (a max. 1.5 mm²) ~ 1 ~ 2 Y 3 Z 4 SGA24 Y = DC V a b a b Y 0% 0% % 100%..M..A-SR! FONTOS! A csatlakozó idomnak a biztonsági leválasztó transzformátoron keresztül kell vezetnie. Használat DC Remover SKANDIA ELEVATOR 55

56

57 Egyéb tudnivalók

58 Csúszógyűrű Cikkszám: Cikkszám: ATEX Használat Bolygócsiga 58 SKANDIA ELEVATOR

59 Összeszerelés Az elektromos csatlakozási részegységek furatai, valamint a kábeltömszelencék a hajtófej keretlapján (A) találhatók.! FONTOS! Ellenőrizze, hogy a kábeltekercs (B) elegendően hosszú-e a szállítószalag láncának megfeszítéséhez (a kúpfogaskereket húzza visszafelé, a hajtófej vége felé). Ne legyenek lazán függő kábelek. A kábeleket védeni kell a mozgó alkatrészektől. Ellenőrizze, hogy a kábelek és elektromos részegységek összes védőburkolata fel van-e szerelve. Figyelem! A burkolatot (C) (a kábelbemenethez) nem szabad használni, ha felszerelik a csúszógyűrűt (D). C A D B SKANDIA ELEVATOR 59

60 SKANDIA ELEVATOR AB KEDUMSVÄGEN 14, ARENTORP S VARA, SWEDEN PHONE +46 (0) FAX +46 (0)
