1 Manfredi DRILLY Használati útmutató BEVEZETÉS A használati útmutató a gép beszerzéséhez hozzátartozik és a géppel együtt kell szállítani, ha áthelyezésre kerül. A használati útmutatót a gép használata végéig meg kell őrizni és minden esetben legalább 10 évre visszamenőleg elérhetőnek kell lennie. Ismert és minden érintett alkalmazott által elérhető helyen kell tartani. Ne csatlakoztassa vagy indítsa be a gépet a használati utasítás elolvasása nélkül. TECHNIKAI ADATOK A DRILLY a következő tápfeszültséggel érhető el 230 Volt egyfázisú 50/60 Hz Áramerősség 0,10/0,18 Kw R.P.M. 2,800/8,000 Áramfelvétel 0,5/1,2 Amp. Szélesség 19 cm Mélység 18 cm Magasság 40 cm Nettó súly 11 kg Fúró átmérő 3 mm Hangnyomás LÉZER TULAJDONSÁGAI Forrás 4,5 Vdc Áramfelvétel 40 ma Névleges dióda teljesítmény 5 mw Hullámhossz 670 nm Biztonsági osztály 3A A DRILLY külseje rozsdamentes acélból készült és epoxigyantával festett ( por).

2 A MOTOR ELEKTRONIKAI JELLEMZŐI: A motor elektromos indukciós egyfázisú vagy gyűjtőáramú mindig csatlakoztatott kondenzátorral. A rotor dinamikusan kiegyensúlyozott és golyóscsapágyon fordul. A BERENDEZÉS BIZTONSÁGI TARTOZÉKAI: Általános aktuátor (7. sz. a 1 sz. képen, lásd 2 oldal). Indító biztonsági ellenőrző mikrokapcsoló. BIZTONSÁGI ELLENŐRZÉS LEÍRÁSA: DRILLY: Indítás közben egy elektronikaimechanikai ellenőrzést végez a gép. A jóváhagyást a gép elektronikai rendszere végzi, mely automatikusan ellenőrzi a gép biztonságos működését. A BERENDEZÉS CÉLJA A DRILLY a fogászati laboratóriumban gipsz vagy műanyag modellek fúrására alkalmas. A berendezést CSAK ÉS KIZÁRÓLAG fogtechnikusok használhatják, gipsz vagy műanyag modellek fúrására. Bármilyen, a leírttól eltérő használat nem megfelelő, és a gyártót felmenti a kárért való bármilyen felelősség alól valamint semmissé teszi a berendezésre szóló garanciát. A MANFREDI NEM FELEL A HELYTELEN VAGY ROSSZ HASZNÁLATÉRT ÓVINTÉZKEDÉSEK Mielőtt megvizsgálja vagy ellenőrzi a berendezést, húzza ki a dugót a konnektorból. Soha ne a vezetéknél fogva húzza ki a konnektorból. A fúrásra szánt gipszmodellnek tökéletesen száraznak kell lennie, hogy a fúró ne tapadjon hozzá. A műanyag tartó fúrásához javasolt a megfelelő méretű fúrót alkalmazni. A berendezés átvételekor ellenőrizze az összes tartozék meglétét és a berendezés sértetlenségét (szállítás közben megsérülhet). A berendezés beüzemeléséhez kövesse a használati útmutatót. MŰKÖDÉS KÖZBENI VESZÉLYEK Bizonyosodjon meg róla, hogy az elektromos berendezés jó földelésű és megfelel az EC 73/23 szabványnak. Kisfeszültség. Ne tegye el a géphez tartozó védőfelszerelést. Fúrás közben kesztyűt, szemüveget és porszűrő maszkot kell használni. Ne viseljen bő ujjú ruhát, sálat, gyűrűt, vagy egyéb ruházatot vagy kiegészítőt, ami a használó biztonságát veszélyeztetheti. Csak wolframkarbidból készült fúrót használjon tang átmérő 3 a DIN 8033 szabvány szerint. Ha az aktuátor bekapcsolt állapotban van (7. pont 2. ábra), a mozgatható lemez (3. pont 2. ábra) megnyomásával a fúró kijön a mozgatható lemezből. A forgó fúró súlyos sérülést okozhat a felhasználónak. ÁRAMELLÁTÁS A berendezést olyan földelt konnektorba csatlakoztassa, mely megfelel a berendezésen található feszültség és teljesítmény előírásainak. A berendezést a megfelelő előírások szerint kell földelni.

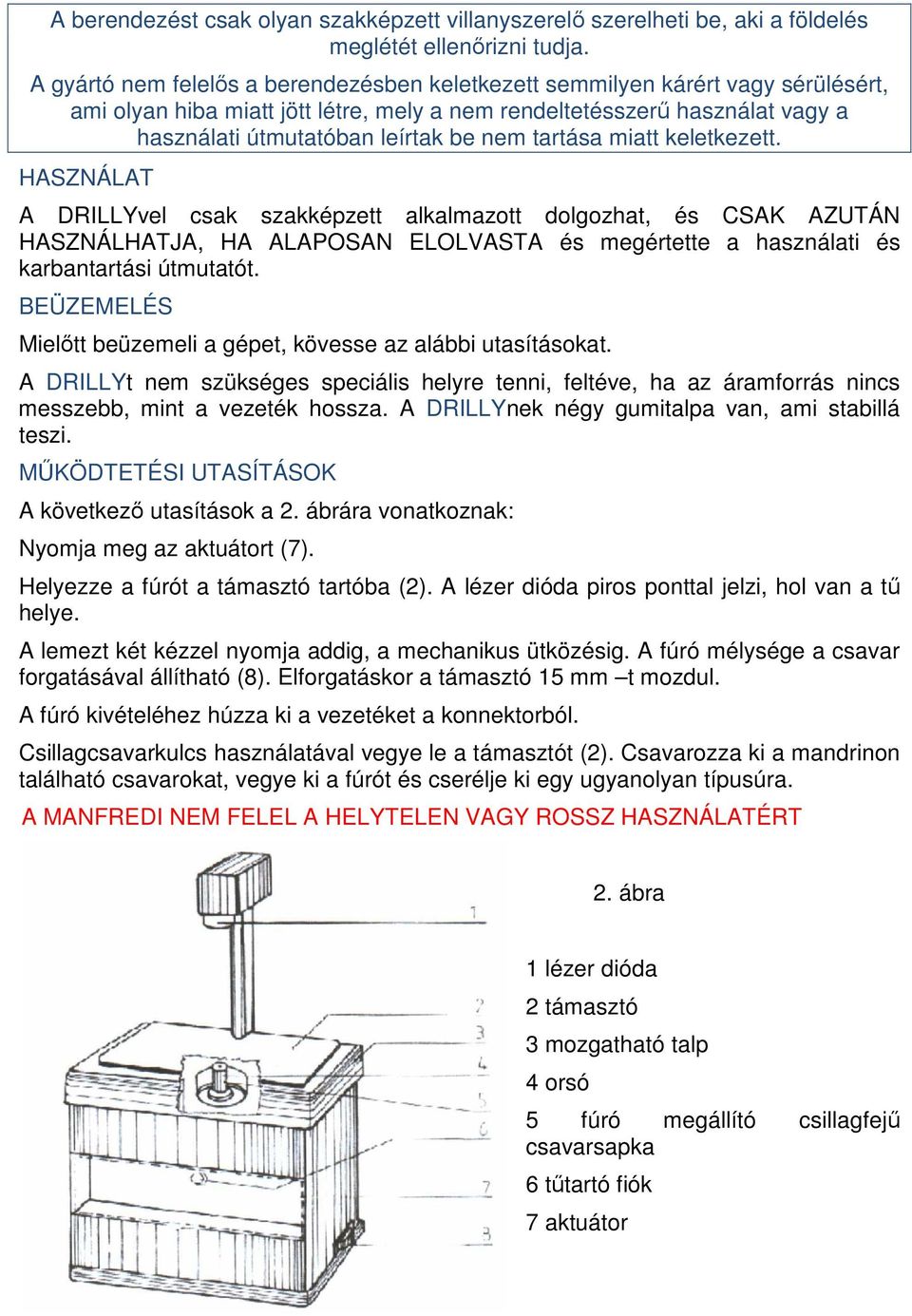

3 A berendezést csak olyan szakképzett villanyszerelő szerelheti be, aki a földelés meglétét ellenőrizni tudja. A gyártó nem felelős a berendezésben keletkezett semmilyen kárért vagy sérülésért, ami olyan hiba miatt jött létre, mely a nem rendeltetésszerű használat vagy a használati útmutatóban leírtak be nem tartása miatt keletkezett. HASZNÁLAT A DRILLYvel csak szakképzett alkalmazott dolgozhat, és CSAK AZUTÁN HASZNÁLHATJA, HA ALAPOSAN ELOLVASTA és megértette a használati és karbantartási útmutatót. BEÜZEMELÉS Mielőtt beüzemeli a gépet, kövesse az alábbi utasításokat. A DRILLYt nem szükséges speciális helyre tenni, feltéve, ha az áramforrás nincs messzebb, mint a vezeték hossza. A DRILLYnek négy gumitalpa van, ami stabillá teszi. MŰKÖDTETÉSI UTASÍTÁSOK A következő utasítások a 2. ábrára vonatkoznak: Nyomja meg az aktuátort (7). Helyezze a fúrót a támasztó tartóba (2). A lézer dióda piros ponttal jelzi, hol van a tű helye. A lemezt két kézzel nyomja addig, a mechanikus ütközésig. A fúró mélysége a csavar forgatásával állítható (8). Elforgatáskor a támasztó 15 mm t mozdul. A fúró kivételéhez húzza ki a vezetéket a konnektorból. Csillagcsavarkulcs használatával vegye le a támasztót (2). Csavarozza ki a mandrinon található csavarokat, vegye ki a fúrót és cserélje ki egy ugyanolyan típusúra. A MANFREDI NEM FELEL A HELYTELEN VAGY ROSSZ HASZNÁLATÉRT 2. ábra 1 lézer dióda 2 támasztó 3 mozgatható talp 4 orsó 5 fúró megállító csillagfejű csavarsapka 6 tűtartó fiók 7 aktuátor

4 KARBANTARTÁS A BERENDEZÉS TAKARÍTÁSA Vegye ki a támasztót folyamatos mozgatás közben (21 2. ábra) és tisztítsa meg az alatta lévő területet. A rossz karbantartás kárt tehet a gép forgó részeiben. A fúrás közben keletkezett műanyag hulladékot dobja ki, a megfelelő szabályok szerint, hogy ne tegye ki magát a hatóságok komoly büntetésének. HIBÁK Ez a fejezet a használati útmutató része. Minden e fejezetben leírt beavatkozást CSAK ÉS KIZÁRÓLAG SZAKKÉPZETT SZEMÉLY által vagy pedig a MANFREDI gyárban végezhető. 2. ábra alapján: HIBA: a berendezés nem indul OK: a) A dugó nincs megfelelően bedugva a konnektorba. b) A biztonsági mikrokapcsoló üzemen kívül van vagy nincs jelölve. c) A biztosíték nem működik. JAVÍTÁS a) Ellenőrizze, hogy a dugó helyesen van az áramforrásba csatlakoztatva. b) Cserélje ki vagy jelölje a biztonsági mikrokapcsolót. c) Ellenőrizze a motor szellőzését. d) Cserélje ki az aktuátort (7). e) Cserélje ki a biztosítékot ugyanolyan értékűre. HIBA: A lézerpont nincs a fúrópont tengelyében. OKOK: a) A berendezés megsérül szállítás közben. b) A dióda lézer csapágyas. JAVÍTÁS a) Ha a lézer dióda elmozdulása nem számottevő, akkor a dióda tartót fordítsa el, ami egy excentrikus rétegben mozog. SZABVÁNYOK A DRILLYt a berendezésekre vonatkozó irányelvek alapján gyártják: - UNI EN EC 89/ ös 277 es jogszabály szerint a következő szabványok alapján:

5 - EC 88/642 - EC 89/336 EMC (Elektromágneses kompatibilitás) - EC 73/23 (alacsony feszültség) - INU EN UNI EN /A1 és a következő CEI (Olasz Elektrotechnikai Bizottság) szabványai: - CT füzet (Elektromos forgó berendezések) GARANCIA A berendezésre 12 hónap garancia van. A garancia nem érvényes nem megfelelő használat vagy nem eredeti alkatrészek használata esetén. Amennyiben nem juttatja vissza a garancialapot, a garancia elveszik. A garancia nem fedezi a labor és szállítási költségeket, melyet minden esetben a vevőnek kell fizetni. TOVÁBBI INFORMÁCIÓK Molnár Kereskedőház Kft Győr, Somogyi B. u. 32. Tel./Fax: / info@molnarkerhaz.hu
