1 Verzió 3.1 Magyar Leica DIGICAT 100/200 Használati Utasítás

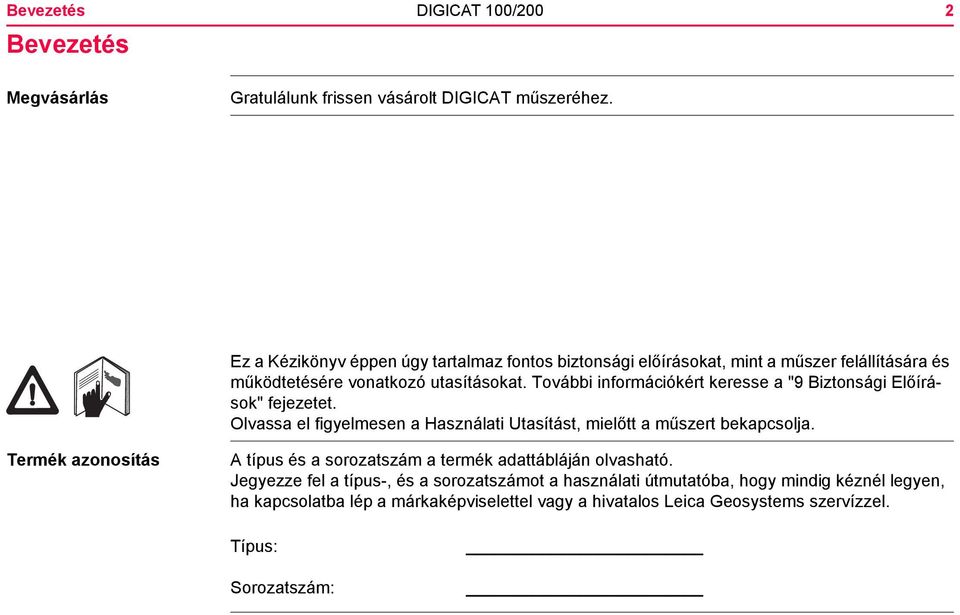

2 Bevezetés Bevezetés DIGICAT 100/200 2 Megvásárlás Gratulálunk frissen vásárolt DIGICAT műszeréhez. Ez a Kézikönyv éppen úgy tartalmaz fontos biztonsági előírásokat, mint a műszer felállítására és működtetésére vonatkozó utasításokat. További információkért keresse a "9 Biztonsági Előírások" fejezetet. Olvassa el figyelmesen a Használati Utasítást, mielőtt a műszert bekapcsolja. Termék azonosítás A típus és a sorozatszám a termék adattábláján olvasható. Jegyezze fel a típus-, és a sorozatszámot a használati útmutatóba, hogy mindig kéznél legyen, ha kapcsolatba lép a márkaképviselettel vagy a hivatalos Leica Geosystems szervízzel. Típus: Sorozatszám:

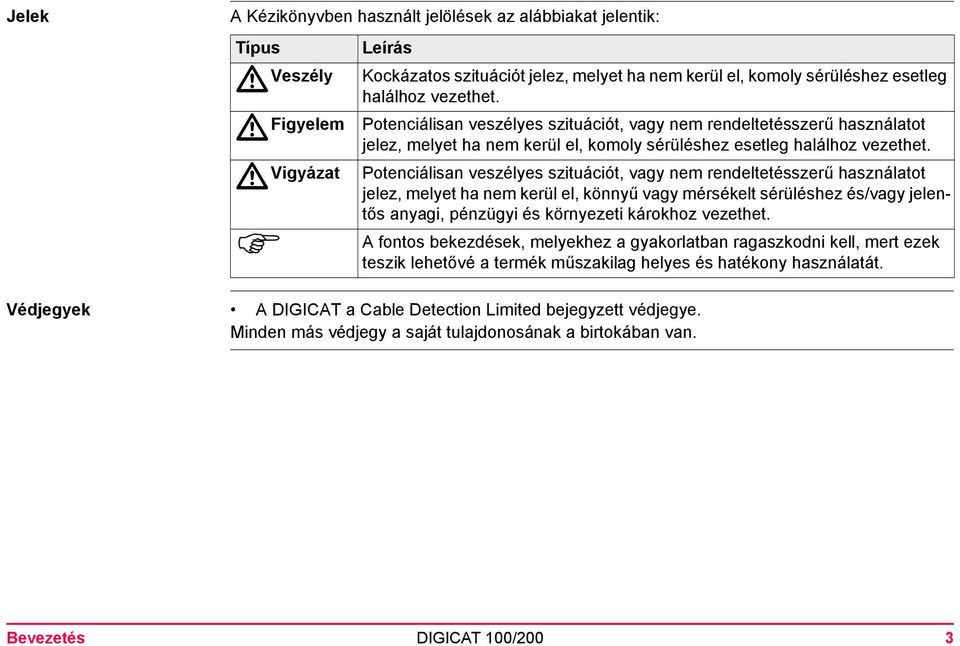

3 Jelek A Kézikönyvben használt jelölések az alábbiakat jelentik: Típus Veszély Figyelem Vigyázat Leírás Kockázatos szituációt jelez, melyet ha nem kerül el, komoly sérüléshez esetleg halálhoz vezethet. Potenciálisan veszélyes szituációt, vagy nem rendeltetésszerű használatot jelez, melyet ha nem kerül el, komoly sérüléshez esetleg halálhoz vezethet. Potenciálisan veszélyes szituációt, vagy nem rendeltetésszerű használatot jelez, melyet ha nem kerül el, könnyű vagy mérsékelt sérüléshez és/vagy jelentős anyagi, pénzügyi és környezeti károkhoz vezethet. A fontos bekezdések, melyekhez a gyakorlatban ragaszkodni kell, mert ezek teszik lehetővé a termék műszakilag helyes és hatékony használatát. Védjegyek A DIGICAT a Cable Detection Limited bejegyzett védjegye. Minden más védjegy a saját tulajdonosának a birtokában van. Bevezetés DIGICAT 100/200 3

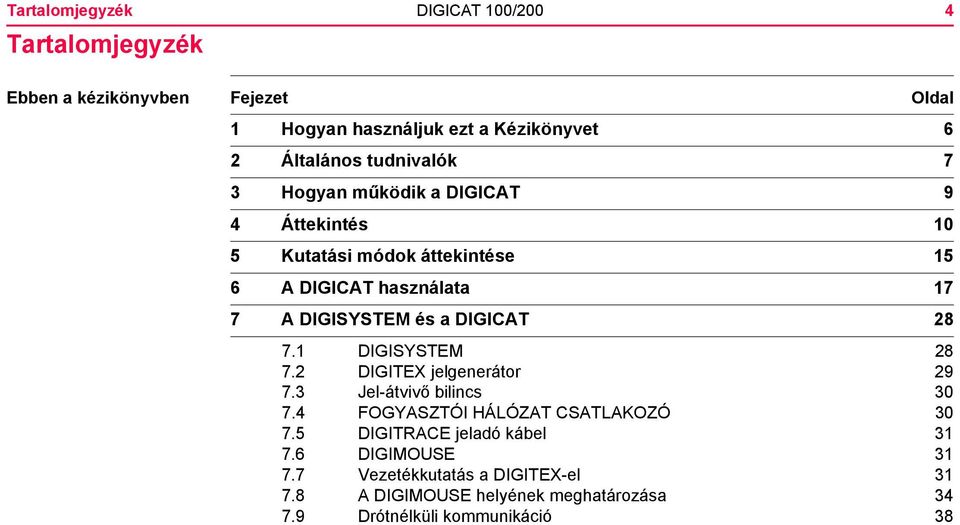

4 Tartalomjegyzék Tartalomjegyzék DIGICAT 100/200 4 Ebben a kézikönyvben Fejezet Oldal 1 Hogyan használjuk ezt a Kézikönyvet 6 2 Általános tudnivalók 7 3 Hogyan működik a DIGICAT 9 4 Áttekintés 10 5 Kutatási módok áttekintése 15 6 A DIGICAT használata 17 7 A DIGISYSTEM és a DIGICAT DIGISYSTEM DIGITEX jelgenerátor Jel-átvivő bilincs FOGYASZTÓI HÁLÓZAT CSATLAKOZÓ DIGITRACE jeladó kábel DIGIMOUSE Vezetékkutatás a DIGITEX-el A DIGIMOUSE helyének meghatározása Drótnélküli kommunikáció 38

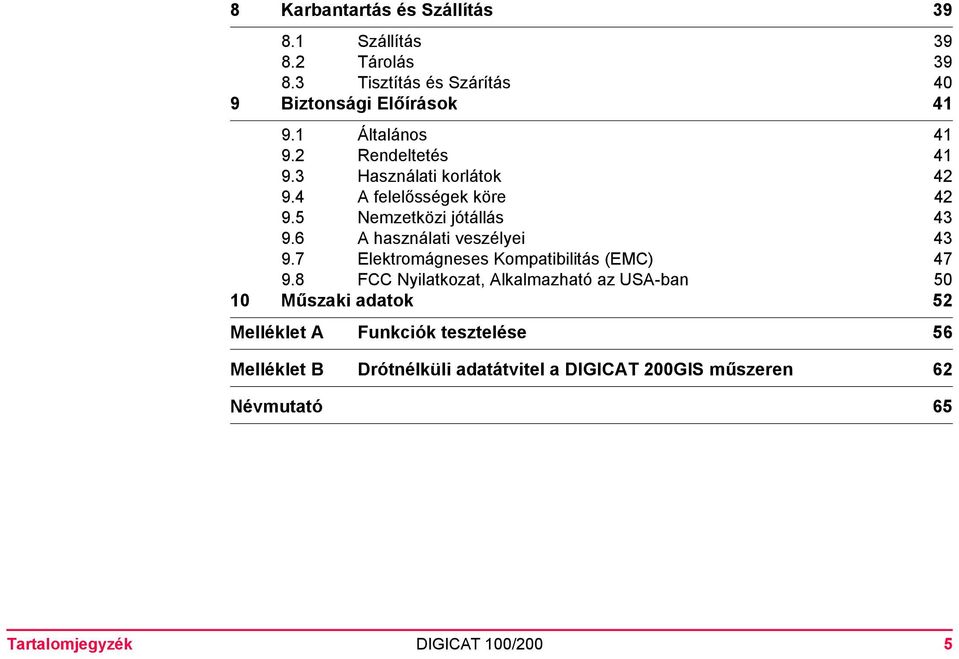

5 8 Karbantartás és Szállítás Szállítás Tárolás Tisztítás és Szárítás 40 9 Biztonsági Előírások Általános Rendeltetés Használati korlátok A felelősségek köre Nemzetközi jótállás A használati veszélyei Elektromágneses Kompatibilitás (EMC) FCC Nyilatkozat, Alkalmazható az USA-ban Műszaki adatok 52 Melléklet A Funkciók tesztelése 56 Melléklet B Drótnélküli adatátvitel a DIGICAT 200GIS műszeren 62 Névmutató 65 Tartalomjegyzék DIGICAT 100/200 5

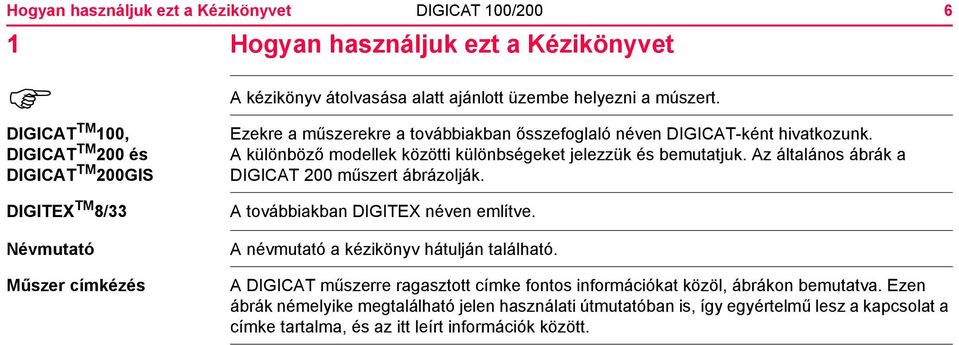

6 Hogyan használjuk ezt a Kézikönyvet DIGICAT 100/200 1 Hogyan használjuk ezt a Kézikönyvet DIGICAT TM 100, DIGICAT TM 200 és DIGICAT TM 200GIS A kézikönyv átolvasása alatt ajánlott üzembe helyezni a múszert. Ezekre a műszerekre a továbbiakban ősszefoglaló néven DIGICAT-ként hivatkozunk. A különböző modellek közötti különbségeket jelezzük és bemutatjuk. Az általános ábrák a DIGICAT 200 műszert ábrázolják. 6 DIGITEX TM 8/33 Névmutató Műszer címkézés A továbbiakban DIGITEX néven említve. A névmutató a kézikönyv hátulján található. A DIGICAT műszerre ragasztott címke fontos információkat közöl, ábrákon bemutatva. Ezen ábrák némelyike megtalálható jelen használati útmutatóban is, így egyértelmű lesz a kapcsolat a címke tartalma, és az itt leírt információk között.

7 2 Általános tudnivalók A föld alatti közművezetékek Miért van szükség vezetékkutató rendszerekre?? Íme, ezért! Országút Országút???? Gáz Magas és Alacsony Feszültség Felszíni Vízelvezető Cső Szennyvízelvezető Cső Miért derítjük fel és lokalizáljuk a közműveket Hogy megjavítsuk őket Hogy elkerüljük őket, illetve károsításukat Hogy dokumentáljuk őket Általános tudnivalók DIGICAT 100/200 7

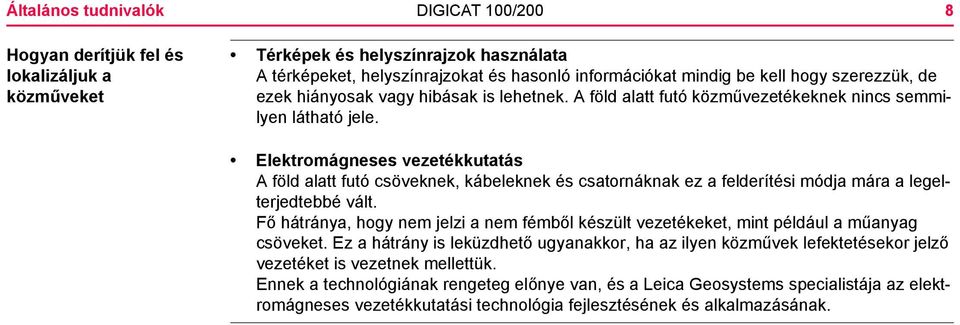

8 Általános tudnivalók DIGICAT 100/200 8 Hogyan derítjük fel és lokalizáljuk a közműveket Térképek és helyszínrajzok használata A térképeket, helyszínrajzokat és hasonló információkat mindig be kell hogy szerezzük, de ezek hiányosak vagy hibásak is lehetnek. A föld alatt futó közművezetékeknek nincs semmilyen látható jele. Elektromágneses vezetékkutatás A föld alatt futó csöveknek, kábeleknek és csatornáknak ez a felderítési módja mára a legelterjedtebbé vált. Fő hátránya, hogy nem jelzi a nem fémből készült vezetékeket, mint például a műanyag csöveket. Ez a hátrány is leküzdhető ugyanakkor, ha az ilyen közművek lefektetésekor jelző vezetéket is vezetnek mellettük. Ennek a technológiának rengeteg előnye van, és a Leica Geosystems specialistája az elektromágneses vezetékkutatási technológia fejlesztésének és alkalmazásának.

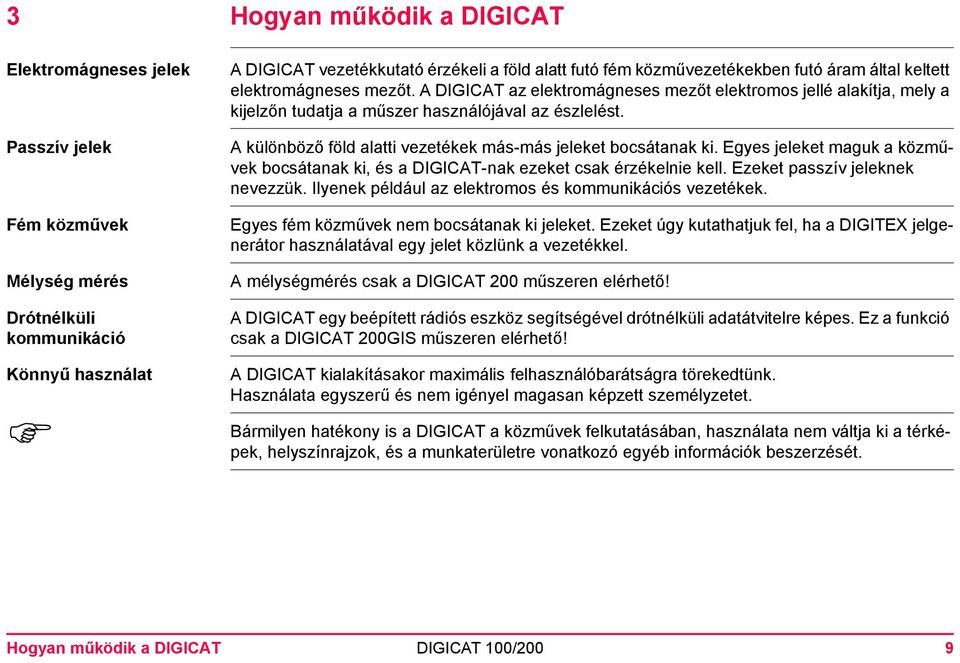

9 3 Hogyan működik a DIGICAT Elektromágneses jelek Passzív jelek Fém közművek Mélység mérés Drótnélküli kommunikáció Könnyű használat A DIGICAT vezetékkutató érzékeli a föld alatt futó fém közművezetékekben futó áram által keltett elektromágneses mezőt. A DIGICAT az elektromágneses mezőt elektromos jellé alakítja, mely a kijelzőn tudatja a műszer használójával az észlelést. A különböző föld alatti vezetékek más-más jeleket bocsátanak ki. Egyes jeleket maguk a közművek bocsátanak ki, és a DIGICAT-nak ezeket csak érzékelnie kell. Ezeket passzív jeleknek nevezzük. Ilyenek például az elektromos és kommunikációs vezetékek. Egyes fém közművek nem bocsátanak ki jeleket. Ezeket úgy kutathatjuk fel, ha a DIGITEX jelgenerátor használatával egy jelet közlünk a vezetékkel. A mélységmérés csak a DIGICAT 200 műszeren elérhető! A DIGICAT egy beépített rádiós eszköz segítségével drótnélküli adatátvitelre képes. Ez a funkció csak a DIGICAT 200GIS műszeren elérhető! A DIGICAT kialakításakor maximális felhasználóbarátságra törekedtünk. Használata egyszerű és nem igényel magasan képzett személyzetet. Bármilyen hatékony is a DIGICAT a közművek felkutatásában, használata nem váltja ki a térképek, helyszínrajzok, és a munkaterületre vonatkozó egyéb információk beszerzését. Hogyan működik a DIGICAT DIGICAT 100/200 9

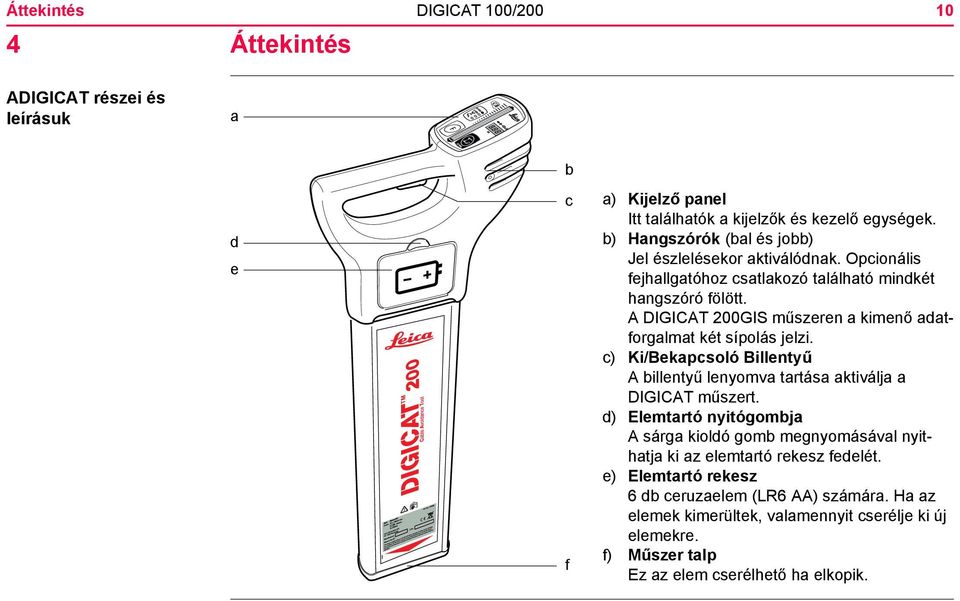

10 Áttekintés 4 Áttekintés DIGICAT 100/ ADIGICAT részei és leírásuk a d e b c f a) Kijelző panel Itt találhatók a kijelzők és kezelő egységek. b) Hangszórók (bal és jobb) Jel észlelésekor aktiválódnak. Opcionális fejhallgatóhoz csatlakozó található mindkét hangszóró fölött. A DIGICAT 200GIS műszeren a kimenő adatforgalmat két sípolás jelzi. c) Ki/Bekapcsoló Billentyű A billentyű lenyomva tartása aktiválja a DIGICAT műszert. d) Elemtartó nyitógombja A sárga kioldó gomb megnyomásával nyithatja ki az elemtartó rekesz fedelét. e) Elemtartó rekesz 6 db ceruzaelem (LR6 AA) számára. Ha az elemek kimerültek, valamennyit cserélje ki új elemekre. f) Műszer talp Ez az elem cserélhető ha elkopik.

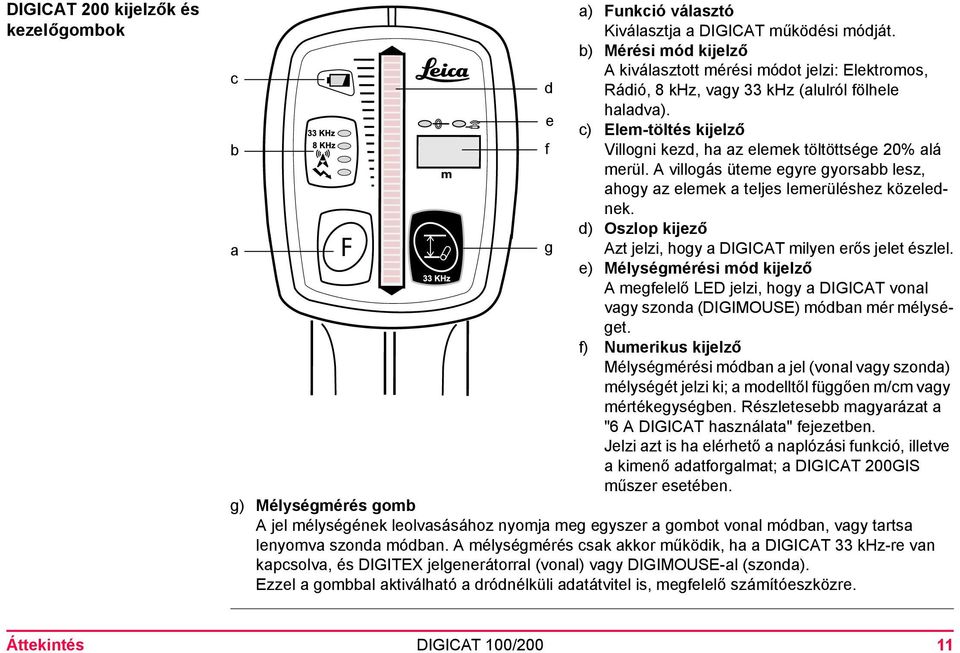

11 DIGICAT 200 kijelzők és kezelőgombok c b a d e f g a) Funkció választó Kiválasztja a DIGICAT működési módját. b) Mérési mód kijelző A kiválasztott mérési módot jelzi: Elektromos, Rádió, 8 khz, vagy 33 khz (alulról fölhele haladva). c) Elem-töltés kijelző Villogni kezd, ha az elemek töltöttsége 20% alá merül. A villogás üteme egyre gyorsabb lesz, ahogy az elemek a teljes lemerüléshez közelednek. d) Oszlop kijező Azt jelzi, hogy a DIGICAT milyen erős jelet észlel. e) Mélységmérési mód kijelző A megfelelő LED jelzi, hogy a DIGICAT vonal vagy szonda (DIGIMOUSE) módban mér mélységet. f) Numerikus kijelző Mélységmérési módban a jel (vonal vagy szonda) mélységét jelzi ki; a modelltől függően m/cm vagy mértékegységben. Részletesebb magyarázat a "6 A DIGICAT használata" fejezetben. Jelzi azt is ha elérhető a naplózási funkció, illetve a kimenő adatforgalmat; a DIGICAT 200GIS műszer esetében. g) Mélységmérés gomb A jel mélységének leolvasásához nyomja meg egyszer a gombot vonal módban, vagy tartsa lenyomva szonda módban. A mélységmérés csak akkor működik, ha a DIGICAT 33 khz-re van kapcsolva, és DIGITEX jelgenerátorral (vonal) vagy DIGIMOUSE-al (szonda). Ezzel a gombbal aktiválható a dródnélküli adatátvitel is, megfelelő számítóeszközre. Áttekintés DIGICAT 100/200 11

12 Áttekintés DIGICAT 100/ DIGICAT 100 kijelzők és kezelőgombok c b a d e f a) Fölfele nyíl gomb A hangszórókkal használva pontosan behatárolható vele a közművezeték helyzete. b) Mód-választó gomb Kiválasztható vele a DIGICAT 100 működési módja. c) Mérési mód kijelző A kiválasztott mérési módot jelzi: Elektromos, Rádió, 8 khz, vagy 33 khz (alulról fölhele haladva). d) Elem-töltés kijelző Villogni kezd, ha az elemek töltöttsége 20% alá merül. A villogás üteme egyre gyorsabb lesz, ahogy az elemek a teljes lemerüléshez közelednek. e) Oszlop kijező Azt jelzi, hogy a DIGICAT milyen erős jelet észlel. f) Lefele nyíl gomb A hangszórókkal használva pontosan behatárolható vele a közművezeték helyzete.

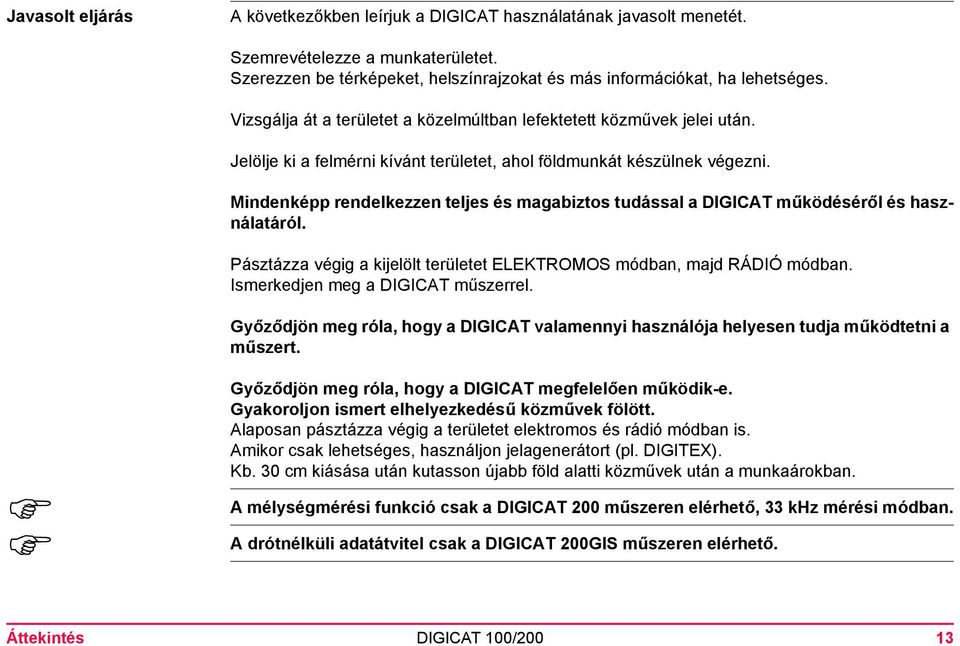

13 Javasolt eljárás A következőkben leírjuk a DIGICAT használatának javasolt menetét. Szemrevételezze a munkaterületet. Szerezzen be térképeket, helszínrajzokat és más információkat, ha lehetséges. Vizsgálja át a területet a közelmúltban lefektetett közművek jelei után. Jelölje ki a felmérni kívánt területet, ahol földmunkát készülnek végezni. Mindenképp rendelkezzen teljes és magabiztos tudással a DIGICAT működéséről és használatáról. Pásztázza végig a kijelölt területet ELEKTROMOS módban, majd RÁDIÓ módban. Ismerkedjen meg a DIGICAT műszerrel. Győződjön meg róla, hogy a DIGICAT valamennyi használója helyesen tudja működtetni a műszert. Győződjön meg róla, hogy a DIGICAT megfelelően működik-e. Gyakoroljon ismert elhelyezkedésű közművek fölött. Alaposan pásztázza végig a területet elektromos és rádió módban is. Amikor csak lehetséges, használjon jelagenerátort (pl. DIGITEX). Kb. 30 cm kiásása után kutasson újabb föld alatti közművek után a munkaárokban. A mélységmérési funkció csak a DIGICAT 200 műszeren elérhető, 33 khz mérési módban. A drótnélküli adatátvitel csak a DIGICAT 200GIS műszeren elérhető. Áttekintés DIGICAT 100/200 13

14 Áttekintés Vigyázat Elemek cseréje DIGICAT 100/200 A jelzés hiánya nem jelent 100%-os garanciát arra, hogy az adott helyen valóban nincs közművezeték. A DIGICAT a nem fémből készült vezetékeket (pl. víz-, vagy gázművek által használt műanyag cső) csak a megfelelő kiegészítőkkel használva mutatja ki. Óvatosan: Mindig óvatosan végezze az ásást Az Elem-töltés kijelző villogni kezd, ha az elemek töltöttsége 20% alá merül. A villogás üteme egyre gyorsabb lesz, ahogy az elemek a teljes lemerüléshez közelednek. 2. A sárga kioldó gomb megnyomásával nyithatja ki az elemtartó rekesz fedelét. Vegye ki az elem-tartó tokot a rekeszből. 3. Cserélje ki mind a hat elemet új ceruza- (LR6/AA). elemkre Alkáli elemeket használjon.

15 5 Kutatási módok áttekintése Elérhető működési módok Elektromos mód Rádió mód DIGITEX 8 khz mód A DIGICAT a következő kutatási módokban működtethető: Elektromos mód (Alapértelmezett) Rádió mód DIGITEX 8 khz mód DIGITEX 33 khz mód DIGITEX 33 khz mód mélységméréssel; csak a DIGICAT 200 műszeren. Frekvencia tartomány: 50 Hz khz Ez passzív kutatási mód, a DIGICAT a vezetékben már meglévő jelet érzékeli. Feszültség alatt lévő elektromos vezetékek felkutatására alkalmas. Más közművek, pl. fémből készült vízvezetékek is kibocsáthatnak elektromos impulzusokat ha áram halad bennük. Frekvencia tartomány: 15 Hz - 30 khz Ez passzív kutatási mód, a DIGICAT a föld alatti vezetékben már meglévő jelet érzékeli. Fémből készült közművek felkutatására alkalmas, akár folyik rajtuk áram, akár nem. A rádiójel erős adókból származik, melyek a DIGICAT által észlelhető frekvenciákon sugároznak. Frekvencia tartomány: 8192 Hz - 30 khz Ez egy aktív kutatási mód, a DIGICAT által észlelhető jelet DIGITEX jelgenerátorral keltjük a közművezetéken. Fém közművezetékek helyét és irányát határozhatjuk meg vele, olyan módon, hogy egy felismerhető jelet indukálunk a vezetékben, mely a felszín felett észlelhető és követhető. A 8 khz-es jel mellett minimális a keresztcsatolás (a jel átadódása egyik vezetékről a másikra) így sűrű közműhálózat esetén is kimérhető vele egy adott vezeték iránya. Kutatási módok áttekintése DIGICAT 100/200 15

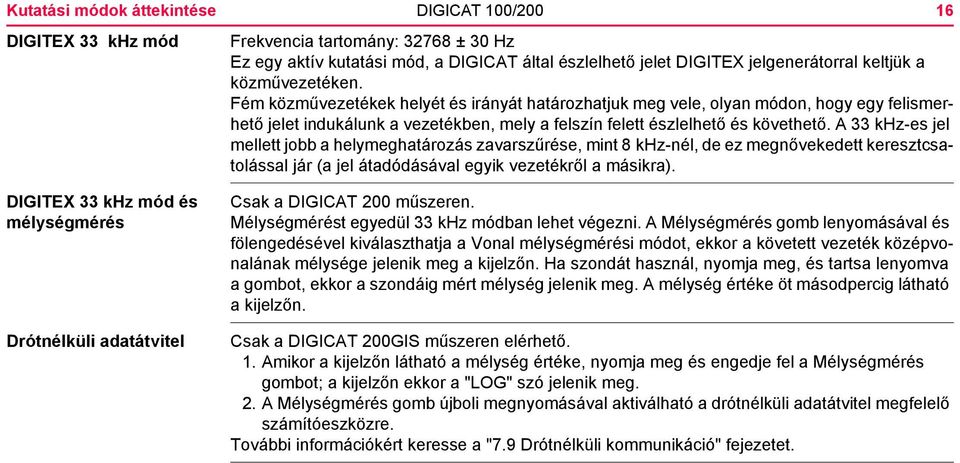

16 Kutatási módok áttekintése DIGITEX 33 khz mód DIGITEX 33 khz mód és mélységmérés Drótnélküli adatátvitel DIGICAT 100/200 Frekvencia tartomány: ± 30 Hz Ez egy aktív kutatási mód, a DIGICAT által észlelhető jelet DIGITEX jelgenerátorral keltjük a közművezetéken. Fém közművezetékek helyét és irányát határozhatjuk meg vele, olyan módon, hogy egy felismerhető jelet indukálunk a vezetékben, mely a felszín felett észlelhető és követhető. A 33 khz-es jel mellett jobb a helymeghatározás zavarszűrése, mint 8 khz-nél, de ez megnővekedett keresztcsatolással jár (a jel átadódásával egyik vezetékről a másikra). Csak a DIGICAT 200 műszeren. Mélységmérést egyedül 33 khz módban lehet végezni. A Mélységmérés gomb lenyomásával és fölengedésével kiválaszthatja a Vonal mélységmérési módot, ekkor a követett vezeték középvonalának mélysége jelenik meg a kijelzőn. Ha szondát használ, nyomja meg, és tartsa lenyomva a gombot, ekkor a szondáig mért mélység jelenik meg. A mélység értéke öt másodpercig látható a kijelzőn. Csak a DIGICAT 200GIS műszeren elérhető. 1. Amikor a kijelzőn látható a mélység értéke, nyomja meg és engedje fel a Mélységmérés gombot; a kijelzőn ekkor a "LOG" szó jelenik meg. 2. A Mélységmérés gomb újboli megnyomásával aktiválható a drótnélküli adatátvitel megfelelő számítóeszközre. További információkért keresse a "7.9 Drótnélküli kommunikáció" fejezetet. 16

17 6 A DIGICAT használata DIGICAT indító teszt Ezt legelőnyösebb földalatti közművektől mentes területen elvégezni. Tartsa függőlegesen a műszert, nyomja meg és tartsa lenyomva a sárga Ki/Bekapcsoló billentyűt. Ekkor a következő teszt-sorozat zajlik le. DIGICAT 200 Indítási teszt Tesztelés jelzése Tesztelés rajza a műszer címkéjén Hangjelzés A tesztsorozat alatt végig hallható Oszlop skála A LED-ek sorban felvillannak (egyszer) Mérési mód kijelző A LED-ek sorban felvillannak Mélységmérési mód kijelző A LED-ek felváltva villannak fel. A mélység kijelzőn valamennyi számjegy vonala világít: "888". Elem-töltés kijelző A tesztsorozat alatt végig világít. A tesztsorozat végén villog, ha alacsony az elemek töltése. A DIGICAT használata DIGICAT 100/200 17

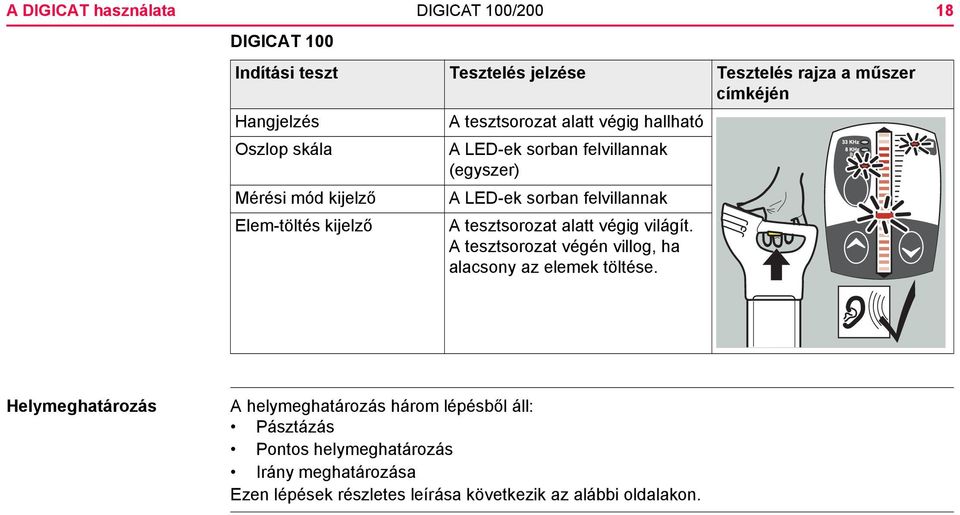

18 A DIGICAT használata DIGICAT 100 DIGICAT 100/200 Indítási teszt Tesztelés jelzése Tesztelés rajza a műszer címkéjén Hangjelzés A tesztsorozat alatt végig hallható Oszlop skála A LED-ek sorban felvillannak (egyszer) Mérési mód kijelző A LED-ek sorban felvillannak Elem-töltés kijelző A tesztsorozat alatt végig világít. A tesztsorozat végén villog, ha alacsony az elemek töltése. 18 Helymeghatározás A helymeghatározás három lépésből áll: Pásztázás Pontos helymeghatározás Irány meghatározása Ezen lépések részletes leírása következik az alábbi oldalakon.

19 Pásztázás 2 DIGICAT DIGICAT Lépés Leírás A műszer bekapcsoláskor Elektromos módba és maximális érzékenységre van állítva. 1. Jelölje ki a tervezett földmunkák területét krétával vagy festékkel. 2. Álljon oda a területre, ahol föld alatti közművek után kíván kutatni. Szabályos alakzatban pásztázza végig a területet a DIGICAT- tal, közben ügyeljen hogy végig a földre merőlegősen tartsa, ne lóbálja. Ügyeljen, hogy a DIGICAT függőlegesen legyen tartva, a lehető legközelebb a talajhoz. 3. Folytassa addig a pásztázást, míg jelet nem észlel, vagy amíg meg nem győződött róla, hogy alaposan átvizsgálta a területet Elektromos módban. 4. Végezze el a pásztázást Rádió módban is. Ha a föld alatt elektromos vezető húzódik (fémes közművezeték), a készülék hangjelzést ad, és a LED oszlopsor megemelkedik és visszasüllyed, ahogy elhalad felette. A DIGICAT használata DIGICAT 100/200 19

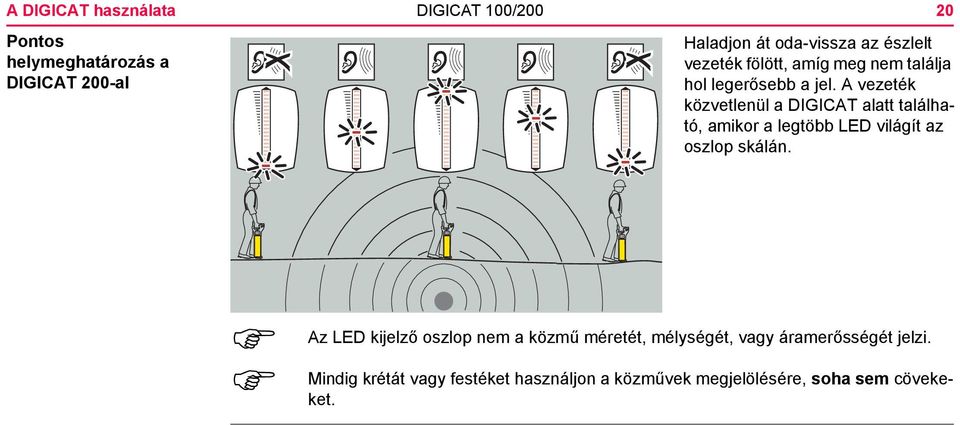

20 A DIGICAT használata Pontos helymeghatározás a DIGICAT 200-al DIGICAT 100/ Haladjon át oda-vissza az észlelt vezeték fölött, amíg meg nem találja hol legerősebb a jel. A vezeték közvetlenül a DIGICAT alatt található, amikor a legtöbb LED világít az oszlop skálán. Az Mindig LED kijelző oszlop nem a közmű méretét, mélységét, vagy áramerősségét jelzi. krétát vagy festéket használjon a közművek megjelölésére, soha sem cövekeket.

21 Pontos helymeghatározás a DIGICAT 100-al Vigye a DIGICAT műszert a lehető legközelebb a közművezetékhez (1). Nyomja meg a kezelőpanelen a Fölfele nyíl vagy Lefele nyíl gombot, ezzel aktiválja a Pontos helymeghatározást (2). Ekkor az aktuális jel-erősség szint alatt egy másik LED is villogni kezd (3). A műszer akkor fog hangjelzést adni, ha a mért jelerősség fölötte van a villogó LED-nek. A Föl/Le gombokkal változtathatja a villogó LED helyzetét, hogy mindig a vezeték fölött elhaladva legyen hallható hangjelzés (4). 4 4 Az Mindig LED kijelző oszlop nem a közmű méretét, mélységét, vagy áramerősségét jelzi. krétát vagy festéket használjon a közművek megjelölésére, soha sem cövekeket. A DIGICAT használata DIGICAT 100/200 21

22 A DIGICAT használata Irány DIGICAT 100/ A pontosan lokalizált vezeték irányának meghatározásához vigye a DIGICAT műszert közvetlenül a közmű fölé. 2. Forgassa a műszert a tengelye körül addig, míg az oszlop kijelző a legalacsonyabb értéket mutatja. 3. Az oszlop kijelző ekkor a közművezeték irányában áll. A vezetékkutatás eredményessége érdekében az Elektromos módban végzett pásztázást követően Rádió módban is ajánlatos elvégezni a pásztázást/helymeghatározást. Rádió mód Ha Elektromos módban elvégezte egy terület pásztázását, azt meg kell ismételni Rádió módban is. Azokat a fémes vezetékeket, melyekben nem folyik áram, vagy csak kis erősségű, az Elektromos módban végzett pásztázás nem jelzi, de ezek nem észlelése az ásás megkezdése előtt nagy kockázattal járna. Ezek a vezetékek visszasugározhatják a földben terjedő alacsony frekvenciájú, nagy hullámhosszú rádiójeleket. Az ilyen jelek a legkisebb ellenállás útját követik, így a jól vezető fémvezetékben fognak terjedni, aminek kisebb az ellenállása a talajénál. Az így keltett mezőt érzékeli a DIGICAT rádió módban.

23 Mélységmérés, csak a DIGICAT 200-nál 1. Tartsa a DIGICAT-ot a közművezeték fölött, 90 fokos szögben annak irányára (lásd a "Irány"fejezetet). 2. Válassza ki a 33 khz módot 3. Vonal módú mélységméréshez nyomja meg majd engedje fel a Mélységmérés gombot. 4. A numerikus kijelzőről leolvasható a mélység. A mélység értéke öt másodpercig látható a kijelzőn. Ha DIGIMOUSE vagy DIGITRACE jeladók fölött mér, állítsa a DIGICAT-ot vonalba a vezeték irányával, majd nyomja meg és tartsa lenyomva a Mélységmérés gombot. A A méységmérés csak 33 khz módban működik. közművezeték középvonalának mélysége jelenik meg a kijelzőn, a modelltől függően méter/centiméter vagy ft / inch mértékegységekben. A DIGICAT használata DIGICAT 100/200 23

24 A DIGICAT használata DIGICAT 100/ d1 d2 d1 A DIGICAT által kijelzett mélység = A vezeték középvonalának mélysége. d2 A vezeték valós mélysége a felszíntől. Fordítson különös gondot erre, ha DIGIMOUSE által keltett jelet mér, amit nagy átmérőjű csővezetékbe vezettek be! Vegye figyelembe a d1 és d2 közti különbséget! Figyelem A mélység leolvasott értéke nem lesz azonos a felszíntől mért valós mélységgel, ha a DIGICAT a DIGITEX jelgenerátor által keltett jelet méri be a vezetéken. Ez a jel a vezeték középvonalából ered. Még fontosabb ügyelni erre, ha a mért jel DIGIMOUSE jeladóból ered, ami nagy átmérőjű cső alján fekszik. Óvatosan: A leolvasott mélység értékekhez mindig számítsa hozzá a közmű méreteit.

25 Kijelző kódok mélységméréskor, csak a DIGICAT 200 műszeren Kijelző kód Leírás Jelölés a műszer címkéjén A közmű túl sekélyen fekszik a pontos beméréshez. A közmű túl mélyen fekszik. A DIGICAT által vett jel túl gyenge a pontos beméréshez. A DIGICAT használata DIGICAT 100/200 25

26 A DIGICAT használata DIGICAT 100/200 Kijelző kód Leírás Jelölés a műszer címkéjén A DIGICAT által vett jel túl erős pontos beméréshez. 26 Mélységmérési funkció nem elérhető. A DIGICAT mélységmérésre nem alkalmas módba van kapcsolva.

27 Drótnélküli adatátvitel, csak a DIGICAT 200GIS műszeren?m sec. 6 5 Amikor a kijelzőn megjelenik a mélység értéke, pár másodperc múlva a LOG szó látható (5). A Mélységmérés gomb újboli megnyomásával (6) aktiválható a drótnélküli adatátvitel megfelelő számítóeszközre. Az adatok sikeres elküldését hangjelzés jelzi. Digitex Az adatátvitel funkció nem elérhető, ha nincs drótnélküli kapcsolat létrehozva, ekkor a LOG szó nem jelenik meg a kijelzőn. Ha van drótnélküli kapcsolat, és látható a LOG szó, akkor hangjelzés adja tudtul a kimenő adatforgalmat. A megbízható adatátvitelhez az szükséges, hogy megfelelő drótnélküli vevő egység legyen tíz méteren belül. A számítóeszközön ellenőrizze minden beérkező adatcsomag vételét. A DIGICAT használata DIGICAT 100/200 27

28 A DIGISYSTEM és a DIGICAT DIGICAT 100/200 7 A DIGISYSTEM és a DIGICAT 7.1 DIGISYSTEM 28 Általános tudnivalók A DIGISYSTEM földalatti fémes és nem-fémes közművezetékek felkutatására használt eszközök csoportja. DIGISYSTEM műszerek Kiegészítők Cable Avoidance Tool Cable Avoidance Tool a b c a) DIGICAT 100 Vezetékkutató b) DIGICAT 200 Vezetékkutató c) DIGITEX 8/33 Jelgenerátor a b c d a) DIGITRACE jeladó kábel nem-fémes vezetékekhez b) Fogyasztói Hálózat Csatlakozó c) Jel-átvivő bilincs d) DIGIMOUSE

29 7.2 DIGITEX jelgenerátor Általános tudnivalók Funkció ellenőrzés A DIGICAT műszer a hozzá való DIGITEX jelgenerátorral való használatra lett tervezve. Használható más típusú jelgenerátorral is, amely azonos frekvencián működik (8 vagy 33 khz). Ezt az ellenőrzést azért szükséges elvégezni, hogy meggyőződjünk róla, hogy a DIGICAT és a DIGITEX megfelelően, és azonos frekvencián működik 1. Kapcsolja be a DIGITEX-et, válassza ki a kívánt frekvenciát, és ellenőrizze a kijelzőn a mód és jel beállításokat. 2. Győződjön meg róla, hogy a DIGITEX indukcós módban van, és nincs semmi bedugva a csatlakozó aljzatba. 3. Kapcsolja be a DIGICAT-ot, és állítsa ugyanarra a frekvenciára, amelyen a DIGITEX működik. 4. Helyezze a DIGICAT-ot két méteren belülre a DIGITEX-től. A DIGICAT középső oszlop kijelzőjének jeleznie kell a DIGITEX jelének vételét. A DIGISYSTEM és a DIGICAT DIGICAT 100/200 29

30 A DIGISYSTEM és a DIGICAT 7.3 Jel-átvivő bilincs DIGICAT 100/ Általános tudnivalók Veszély Lehetővé teszi a DIGITEX jelének átvitelét fémből készült közművezetékekre (csövek, szigetelt elektromos vezetékek, stb.). A jel-átvivő bilincset a kábel vagy vezeték külsejére kell csatolni, majd csatlakoztatni a DIGITEX-hez. A vezetékben folyó áramot a rávitt jel nem szakítja meg, és a műszer kezelője nincs kitéve feszültségnek. 8 és 33 khz módban működtethető. A jel-átvivő bilincs csatlakozódugóján veszélyes áram jelenhet meg, ha feszültség alatt álló elektromos vezetékre csatlakoztatja a bilincset. Óvatosan: A bilincset mindig a DIGITEX-hez csatlakoztassa előbb, és csak ezután a vezetékhez. 7.4 FOGYASZTÓI HÁLÓZAT CSATLAKOZÓ Általános tudnivalók A DIGICAT-al és a DIGITEX-el használva lehetővé teszi jel rákapcsolását egy ingatlan belső elektromos hálózatára, így az elektromos hálózat kábelei követhetők lesznek. Segítségével az is követhető hogy hol lép be az ingatlan területére az elektromos közműkábel. Lehetővé teszi jel rákapcsolását az elektromos elosztó hálózatra, így az elektromos hálózat kábelei követhetők lesznek az ingatlanon kívül. 8 és 33 khz módban működtethető.

31 7.5 DIGITRACE jeladó kábel Általános tudnivalók Ez a kiegészítő a DIGITEX-hez csatlakoztatva, két módban használható: Vonal módban, ekkor a kábel teljes hosszán bocsátja ki a jelet; illetve Szonda módban, ekkor csak a kábel vége sugározza a jelet. Nem fémből készült csövek és csatornák kutatásához. 8 és 33 khz módban működtethető. 7.6 DIGIMOUSE Általános tudnivalók A DIGISYSTEM-hez tartozó szonda. Elemmel működő adó, amely hagyományos csatornavizsgáló eszközökre csatlakoztatható. A DIGICAT érzékeli az általa kibocsátott jelet. Nem fémből készült csövek és csatornák kutatásához. 33 khz módban üzemel. 7.7 Vezetékkutatás a DIGITEX-el A DIGITEX működési módjai Indukciós mód A DIGITEX két módban üzemeltethető, mindkettő elérhető 8 és 33 khz-en is: Indukciós Kapcsolt Az indukciós mód használatának előnyei, hogy gyors, egyszerű és a jelet anélkül viszi rá a DIGITEX a közművekre, hogy közvetlen fizikai kapcsolatban kéne velük lennie. Hátrányai, hogy nagy a keresztcsatolás (a jel áttevődése egyik vezetékről egy közelében lévő másikra) veszélye; és a jel erejének egy része elvész a környező talajban. 33 khz-es módban kisebb a keresztcsatolás veszélye. A DIGISYSTEM és a DIGICAT DIGICAT 100/200 31

32 A DIGISYSTEM és a DIGICAT DIGICAT 100/200 Jel indukálásához a közművezetékekben helyezze a DIGITEX-et a közmű fölé, úgy hogy a doboz tetején lévő nyilak a vezeték feltételezett irányába mutassanak, majd kapcsolja be a készüléket. A vezeték ezután kimérhető a DIGICAT-tal, feltéve, hogy az a DIGITEX-el azonos frekvenciára van állítva (8 vagy 33 khz). 32 Kapcsolt mód Rácsatlakozás egy közműre Ez a leghatékonyabb módja a jel rájuttatásának a közművezetékre. Ha csak lehetséges, ezt használja. Ezt a módot kell akkor is használni, ha valamelyik rendszer kiegészítőt csatlakoztatja a DIGITEX-re. Az összekötő kábel legyen bedugva a DIGITEX-be, a földelő cövek a DIGITEX-től a lehető legtávolabb leszúrva a földbe, 90 fokos szögben a felmérni kívánt vezetékre. Csatlakoztassa a piros kábelt a közműre, a feketét pedig a földelő cövekre. Törekedjen minél jobb érintkezésre. Ha jó az összeköttetés, a DIGITEX hangjelzése szaggatottról folyamatosra vált. Ha ez nem következik be, próbálja megtisztítani az érintkező felületeket drótkefével vagy csiszolópapírral, illetve javítani a földelést. Száraz talaj esetén javíthatja a földelést ha vizet önt a földelő cövek környékére. A vezeték ezután kimérhető a DIGICAT-tal, feltéve, hogy az a DIGITEX-el azonos frekvenciára van állítva (8 khz, 33 khz, vagy 8 és 33 khz együttesen). Veszély A kábelek csatlakoztatása feszültség alatt lévő vezetékre áramütést okozhat. Óvatosan: Soha ne csatlakoztassa a kábeleket közvetlenül feszültség alatt lévő vezetékre.

33 Kiegészítők használata Jel-átvivő bilincs Fogyasztói hálózat csatlakozó DIGITRACE jeladó kábel A Jel-átvivő bilincs, a Fogyasztói Hálózat Csatlakozó, és a DIGITRACE jeladó kábel bármelyikének használatakor a DIGITEX mindig Kapcsolt módban kell hogy legyen. A vezeték ezután kimérhető a DIGICAT-tal, feltéve, hogy az a DIGITEX-el azonos frekvenciára van állítva (8 khz, 33 khz, vagy 8 és 33 khz együttesen). Hogyha nem lehetséges, vagy nem biztonságos közvetlenül a vezetékre csatlakoztatni a jeladót (pl. áram alatt lévő elektromos vezeték, vagy távközlési kábelek esetén), csatolja a jel-átvivő bilincset a vezeték külsejére. A Fogyasztói Hálózat Csatlakozót az épületen belüli elektromos hálózat egyik aljzatára kell csatlakoztatni (lehetőleg minél közelebb a villanyórához), másik csatlakozóját pedig a DIGITEX-be. A vezeték ezután a házon kívül is kimérhető az azonos frekvenciára (8 vagy 33 khz) állított DIGICAT-tal és DIGITEX-el. Ennek a kiegészítőnek önmagában is két működési módja van: vonal és szonda. Vonal módban a kábel egész hosszán (modelltől függően 30, 50 vagy 80 méter) sugározza a DIGITEX jelét, míg szonda módban csak a kábel végén. Csatlakoztassa a jeladó kábelt a DIGITEX-hez és állítsa a DIGITEX-et 8 khz, 33 khz, vagy 8 és 33 khz együttesen módba. Állítsa a DIGICAT-ot ugyanerre a frekvenciára. Vonal módban a DIGITRACE ugyanúgy érzékelhető, mint egy feszültség alatt lévő fémes közmű jelforrás. Szonda módban hasonló a DIGIMOUSE-hoz, és a következő oldalakon ismertetett módon határozható meg a helye. A mélységbecslés (33 khz) csak a DIGICAT 200-on elérhető, és a kábel végéhez 5 méternél közelebb pontatlanná válhat! A DIGISYSTEM és a DIGICAT DIGICAT 100/200 33

34 A DIGISYSTEM és a DIGICAT DIGICAT 100/ A DIGIMOUSE helyének meghatározása A Vonal és Szonda mód közti különbség Fontos megérteni a különbséget egy vonal, és egy szonda (DIGIMOUSE) által kibocsátott jelek között. A vonal által kibocsátott jel értelemszerűen lineáris, míg a DIGIMOUSE pontszerű jelforrás. Kissé leegyszerűsítve, ha láthatóak lennének ezek a jelek, a vonal által keltettek egy hosszú, vastag hengerre hasonlítanának, míg a DIGIMOUSE jelei egy óriási fánkra (melynek a lyukas része közepén helyezkedik el a DIGIMOUSE). Hosszú vezeték kutatása esetén határozza meg és jelölje be a szonda helyét 3-4 méterenként.

35 A DIGIMOUSE helymeghatározásának menete A DIGIMOUSE egy csúcsjelet sugároz, a csúcs előtt és mögött egy-egy "szellem" jellel. Ez a helymeghatározási módszer a szellem-jel és a csúcs jel közötti null-pont kijelölésén alapszik. 1. Lépés: Kezdje a pásztázást úgy, hogy egyenes vonalban áthalad azon a területen, ahol a DIGIMOUSE helyét feltételezi (1. Áthaladás). Ha sikerült behatárolnia a három jel-csúcsot, köztük egy-egy nulla ponttal, jelölje be gondosan a nullpontok helyét. Lépjen egyet oldalra, és ismételje meg az eljárást (2. Áthaladás). 1. Áthaladás 2. Áthaladás A DIGISYSTEM és a DIGICAT DIGICAT 100/200 35

36 A DIGISYSTEM és a DIGICAT DIGICAT 100/ Lépés: Fordítsa el 90 fokkal a DIGICAT-ot, és most pásztázzon az 1. Lépésben megtett két áthaladás első nullpontjai között. 3. Lépés: Most pásztázzon az 1. Lépésben megtett két áthaladás második nullpontjai között. Mindkét esetben egy határozott esést fog tapasztalni a jel erősségében. Jelölje be ezeket a pontokat. A DIGIMOUSE a bejelölt pontok középpontjánál található. 4. Lépés: Csak a DIGICAT 200 műszernél: Helyezze a DIGICAT 200-at közvetlenül a szonda fölé, azzal egy irányban. Nyomja meg, és tartsa lenyomva a Mélységmérés gombot, ekkor a kijelzőn kigyullad a Mélység LED, és megjelenik a mélység értéke. 1. Áthaladás 2. Áthaladás

37 "Átjárható" csatorna kutatásakor alkalmazható az a módszer is, hogy a DIGIMOUSE-t függőlegesen helyezzük el, például egy betemetett csatornalejárat helyének meghatározásához. A DIGICAT ekkor egy körben fogja a jelet észlelni, null-ponttal a középpontban. Ez a módszer pontos, de ekkor alapvető fontosságú, hogy a DIGIMOUSE függőleges legyen. A DIGISYSTEM és a DIGICAT DIGICAT 100/200 37

38 A DIGISYSTEM és a DIGICAT 7.9 Drótnélküli kommunikáció Általános tudnivalók DIGICAT 100/200 Ez a funkció csak a DIGICAT 200GIS műszeren elérhető! A DIGICAT egy beépített rádiós eszköz segítségével drótnélküli adatátvitelre képes. Megfelelő számítóeszközzel kombinálva ez lehetővé teszi hogy a rendszer-fejlesztők megbízható adatgyűjtő és -feldolgozó alkalmazásokat készítsenek a felhasználás igényei szerint. Jellemző felhasználások például a közművek felmérése és feltérképezése, vagy a munkaellenőrzés. 38 Adat Kimenet A DIGICAT 200GIS bekapcsoláskor automatikusan termék- és állapot azonosító adatokat küld a drótnélküli kapcsolaton keresztül, majd ezt normál használat esetén kevesebb, mint 1 másodpercenként megismétli. Ha a DIGICAT 200GIS műszeren megnyomja a Mélységmérés gombot, a kijelzőn megjelenik a mélység adat. Pár másodperc elteltével a kijelzőn a LOG szó jelenik meg, mintegy rákérdezve, hogy el kívánjae küldeni ezt a további adatot is a drótnélküli kapcsolaton keresztül. Ha ekkor újra megnyomja a Mélységmérés gombot, a DIGICAT 200GIS sípoló hanggal (és az elküldött adat hangjával) jelzi, hogy az adatátvitel megtörtént. Ha nincs drótnélküli kapcsolat, a LOG funkció nem jelenik meg a kijelzőn.

39 8 Karbantartás és Szállítás 8.1 Szállítás Szállítás terepen Szállítás gépjárműben Poggyászként való szállítás Akkumulátorok szállítása A műszerek terepen való szállítását mindig a gyári szállítódobozban végezze. Soha ne szállítsa a műszert rögzítetlenül egy gépjárműben, mivel ütés vagy rázkódás érheti. Mindig szállítódobozban szállítsa a terméket, és zárja le. Amikor a műszer szállítása vasúton, levegőben vagy tengeren történik, mindig a teljes, eredeti Leica Geosystems csomagolást, szállítódobozt és kartondobozt, vagy azzal egyenértékű csomagolást használjon, hogy védje a terméket az ütés és rázkódás ellen. Amikor az akkumulátorokat szállítja vagy poggyászként szállíttatja, a termékért felelős személynek meg kell győződnie arról, hogy a vonatkozó nemzeti és nemzetközi szabályokat és előírásokat betartják. A szállítás vagy poggyászként való szállíttatás előtt lépjen kapcsolatba a helyi személy- vagy teherszállító társasággal. 8.2 Tárolás Termék Vegye figyelembe a hőmérsékleti határokat, amikor a felszerelést tárolja, különösképpen nyáron, ha a műszert gépjárműben tárolja. Részletes információ a hőmérsékleti határokra vonatkozóan a "10 Műszaki adatok" című fejezetben. Hosszabb idejű tárolás előtt mindig vegye ki az elemeket a DIGICAT-ból, nehogy azok kifollyanak. Karbantartás és Szállítás DIGICAT 100/200 39

40 Karbantartás és Szállítás 8.3 Tisztítás és Szárítás DIGICAT 100/ Ha a termék nedves lesz Vezetékek és csatlakozódugók Szárítsa meg a terméket, a szállító dobozt, a habszivacs betéteket és a tartozékokat maximum 40 C / 104 F hőmérsékleten, majd tisztítsa meg őket. Ne tegye vissza a dobozba addig, amíg teljesen nem száraz. Tartsa a csatlakozódugókat tisztán és szárazon. Fújja ki a csatlakozó kábel dugójából a beleragadt piszkot.

41 9 Biztonsági Előírások 9.1 Általános Leírás A következő utasítások segítik a termékért felelős személyt és a műszer aktuális felhasználóját, hogy megelőzzék és elkerüljék az üzemeltetési kockázatokat és veszélyeket. 9.2 Rendeltetés A termékért felelős személynek gondoskodnia kell arról, hogy minden felhasználó megértse és betartsa az utasításokat. Engedélyezett használat Ez a termék a következő alkalmazásokra van szánva: Föld alatti közművek (vezetékek és fémcsövek) felkutatása és helyük meghatározása. A DIGIMOUSE jeladó szonda érzékelése és helyének meghatározása. A DIGITRACE jeladó kábel érzékelése és helyének meghatározása. Csak a DIGICAT 200-nál: Föld alatti közművek, a DIGIMOUSE, vagy a DIGITRACE érzékelése és helyének meghatározása. Csak a DIGICAT 200-nál: Adatátvitel külső eszközökre. Ártalmas használat A termék utasítások nélküli használata. Az előírt határértékeken kívül eső használat. Biztonsági rendszerek letiltása. Figyelmeztető jelzések eltávolítása. A termék megbontása szerszámokkal (például csavarhúzóval), kivéve ha ez bizonyos funkcióknál engedélyezett. A műszer módosítása vagy átalakítása. Jogosulatlan eltulajdonítást követő használat. Biztonsági Előírások DIGICAT 100/200 41

42 Biztonsági Előírások Figyelem DIGICAT 100/200 A műszer használata nyilvánvalóan felismerhető sérülésekkel vagy hiányosságokkal. Más gyártók tartozékainak használata a Leica Geosystems előzetes jóváhagyása nélkül. Nem megfelelő biztonsági óvintézkedések a munkaterületen, például közúti méréseknél. A rendeltetésellenes használat sérülést, üzemzavart és károsodást okozhat. A termékért felelős személy feladata, hogy a felhasználót tájékoztassa a veszélyekről, illetve azok elhárításának módjáról. A felhasználó addig nem helyezheti üzembe a műszert, amíg nem tájékozódott annak használatáról Használati korlátok Környezet Veszély Minden olyan környezetben használható, mely alkalmas tartós emberi tartózkodásra, de nem használható agresszív légkörben, vagy robbanásveszélyes környezetben. A műszer veszélyes területen való használata előtt, elektromos létesítmények közelében vagy hasonló helyzetekben a termékért felelős személynek kapcsolatba kell lépnie a helyi biztonságtechnikai hatóságokkal és szakértőkkel. 9.4 A felelősségek köre A termék gyártója A nem a Leica Geosystems által készített kiegészítők gyártói A Leica Geosystems AG, CH-9435 Heerbrugg, - a továbbiakban Leica Geosystems -, felelős a termék használati utasítással és eredeti kiegészítőkkel együtt, teljesen biztonságos állapotban való leszállításáért. A termék nem a Leica Geosystems által készített kiegészítőinek gyártói felelősek a termékükhöz kapcsolódó biztonsági előírások meghatározásáért, betartásáért és ismertetéséért. Felelősek továbbá érte, hogy ezek a biztonsági előírások hatékonyan érvényesüljenek a Leica Geosystems termékhez kapcsolódóan.

43 A termékért felelős személy Figyelem A termékért felelős személy kötelezettségei a következők: Tisztában kell lennie a termékre vonatkozó biztonsági előírásokkal és a használati utasítás tartalmával. Ismernie kell a biztonságra és a baleset-megelőzésre vonatkozó helyi szabályokat. Haladéktalanul tájékoztatnia kell a Leica Geosystems céget, ha a termék vagy az alkalmazások megbízhatatlanná válnak. A termékért felelős személynek biztosítania kell, hogy a műszert az utasításoknak megfelelően használják. Ez a személy felelős továbbá a műszer felhasználóinak kiképzéséért, valamint a felszerelés használat közbeni megóvásáért. 9.5 Nemzetközi jótállás Leírás A nemzetközi jótállás szövege letölthető a Leica Geosystems honlapjáról ( illetve átvehető a Leica Geosystems forgalmazóknál. 9.6 A használati veszélyei Figyelem Az utasítások ismeretének hiánya vagy azok hiányos ismerete helytelen vagy rendeltetésellenes használathoz vezethet, amely baleseteket, és komoly emberi, anyagi, pénzügyi és környezeti károkat okozhat. Óvatosan: Minden felhasználónak követnie kell a gyártó által adott biztonsági utasításokat és a termékért felelős személy utasításait. Biztonsági Előírások DIGICAT 100/200 43

44 Biztonsági Előírások Vigyázat Vigyázat Figyelem Vigyázat DIGICAT 100/200 Figyelje, hogy nem tapasztal-e hibás mérési eredményeket, ha a terméket leejtették, hibásan használták, módosították, hosszú ideig tárolták vagy szállították. Óvatosan: Rendszeresen végezzen ellenőrző méréseket és hajtsa végre a használati utasításban leírt terepi igazításokat, különösen rendellenes használatot követően, illetve minden fontos mérési feladat előtt és után. Az elektromos áramütés kockázata miatt elektromos létesítmények, például erősáramú kábelek, villamos vasútvonalak közelében a termék használata nagyon veszélyes. Óvatosan: Tartson biztonságos távolságot az elektromos létesítményektől. Ha feltétlenül szükséges ilyen környezetben dolgoznia, először lépjen kapcsolatba az elektromos létesítményekért felelős biztonságtechnikai hatósággal, és kövesse utasításaikat. Építési helyszíneken végzett munkáknál, például kitűzéseknél fennáll a baleset veszélye, ha a felhasználó nem figyel megfelelően a környezeti körülményekre, mint például az akadályokra, a földmunkákra, illetve a forgalomra. Óvatosan: A termékért felelős személynek minden felhasználót részletesen tájékozatnia kell az előfordulható veszélyekről. A jelzés hiánya nem jelent 100%-os garanciát, hogy valóban nincs közművezeték az adott helyen. A termék a nem fémből készült vezetékeket (pl. víz-, vagy gázművek által használt műanyag cső) csak a megfelelő kiegészítőkkel használva mutatja ki. Óvatosan: Mindig óvatosan járjon el a földmunkáknál. 44

45 Figyelem Veszély Veszély Figyelem Csak a DIGICAT 200 műszernél: A mélység leolvasott értéke nem lesz azonos a felszíntől mért valós mélységgel, ha a DIGICAT a DIGITEX jelgenerátor által keltett jelet méri be a vezetéken. Ez a jel a vezeték középvonalából ered. Még fontosabb ügyelni erre, ha a mért jel DIGIMOUSE jeladóból ered, ami nagy átmérőjű cső alján fekszik. Óvatosan: A leolvasott mélység értékekhez mindig számítsa hozzá a közmű méreteit. A jel-átvivő bilincs csatlakozódugóján veszélyes áram jelenhet meg, ha feszültség alatt álló elektromos vezetékre csatlakoztatja a bilincset. Óvatosan: A bilincset mindig a DIGITEX-hez csatlakoztassa előbb, és csak ezután a vezetékhez. A kábelek csatlakoztatása feszültség alatt lévő vezetékre áramütést okozhat. Óvatosan: Soha ne csatlakoztassa a kábeleket közvetlenül feszültség alatt lévő vezetékre. A munkaterület nem megfelelő biztosítása veszélyes helyzetek kialakulásához vezethet, például forgalomban, építési területeken, és ipari létesítményeknél. Óvatosan: Mindig bizonyosodjon meg arról, hogy a munkaterület megfelelően biztosított. Tartsa be a munkavédelmi, a baleset-megelőzési és a közlekedési szabályokat. Biztonsági Előírások DIGICAT 100/200 45

46 Biztonsági Előírások Figyelem DIGICAT 100/200 A termék nem megfelelő ártalmatlanítása esetén a következők történhetnek: A műanyag alkatrészek elégetésekor egészségre káros, mérgező gázok keletkezhetnek. Ha az akkumulátorok károsodnak vagy erősen túlmelegszenek, akkor felrobbanhatnak és mérgezést, égést, korróziót, vagy környezetszennyezést okozhatnak. Helytelen ártalmatlanítása esetén a termék illetéktelenek kezébe kerülhet, akik azt nem rendeltetésszerűen használva, önmaguknak és más személyeknek súlyos sérülést okozhatnak, illetve a környezetet is szennyezhetik. A szilikon olaj helytelen kezelése szennyezheti a környezetet. Óvatosan: A terméket tilos a háztartási hulladékokkal együtt kidobni. A termék ártalmatlanítását az érvényes jogszabályoknak megfelelően kell végrehajtani. Ne engedje, hogy a termékhez illetéktelen személyek hozzáférjenek. 46 A termékre vonatkozó kezelési és hulladékkezelési információk letölthetők a Leica Geosystems honlapjáról a oldalról, vagy átvehetők a Leica Geosystems forgalmazóknál. Vigyázat Az akkumulátorok szállítása, illetve ártalmatlanítása során fellépő mechanikai hatások tűzveszélyt okozhatnak. Óvatosan: A termék szállítása vagy ártalmatlanítása előtt merítse le az akkumulátorokat a műszer működtetése közben. Amikor az akkumulátorokat szállítja vagy poggyászként szállíttatja, a termékért felelős személynek meg kell győződnie arról, hogy a vonatkozó nemzeti és nemzetközi szabályokat és előírásokat betartják. A szállítás előtt lépjen kapcsolatba a helyi személy vagy teherszállító vállalattal.

47 Figyelem Figyelem Erős mechanikai igénybevétel, magas környezeti hőmérséklet, vagy folyadékkal történő érintkezés hatására az akkumulátorok szivároghatnak, kigyulladhatnak vagy felrobbanhatnak. Óvatosan: Védje az akkumulátorokat a mechanikai hatásoktól és magas környezeti hőmérsékletektől. Ne ejtse vagy merítse az akkumulátorokat folyadékba. Ha az akkumulátorok érintkezője ékszerrel, kulccsal, fémtartalmú papírral vagy más fémtárggyal érintkezik, például zsebben tárolás vagy szállítás esetén, akkor a rövidre zárt akkumulátorok túlmelegedhetnek és sérülést vagy tüzet okozhatnak. Óvatosan: Győződjön meg arról, hogy az akkumulátorsaruk nem érintkeznek fémtárgyakkal. Figyelem A terméket kizárólag a Leica Geosystems hivatalos szervize javíthatja. 9.7 Elektromágneses Kompatibilitás (EMC) Leírás Figyelem Az "elektromágneses kompatibilitás" kifejezés alatt a műszer azon képességét értjük, hogy zavarmentesen működik egy olyan környezetben is, ahol elektromágneses sugárzás van és elektrosztatikus kisülések vannak, és anélkül üzemel, hogy elektromágneses zavart okozna más műszerekben. Az elektromágneses sugárzás megzavarhatja más készülékek működését. Habár a termék ebben a vonatkozásában megfelel a jelenleg érvényben lévő szigorú szabályoknak és szabványoknak, a Leica Geosystems nem zárhatja ki teljes mértékben annak lehetőségét, hogy esetleg más eszközöket megzavarhat. Biztonsági Előírások DIGICAT 100/200 47

48 Biztonsági Előírások Vigyázat Vigyázat Figyelem DIGICAT 100/200 Más készülékek zavarásának a kockázata akkor áll fenn, ha a terméket más gyártóktól származó kiegészítőkkel együtt használja, pl. terepi számítógépekkel, személyi számítógépekkel, rádió adó-vevő készülékekkel, nem szabványos vezetékekkel vagy külső akkumulátorokkal. Óvatosan: Kizárólag a Leica Geosystems által ajánlott felszereléseket és kiegészítőket használja. Más termékekkel való együttes használat esetén azoknak szigorúan meg kell felelniük az irányelvek és szabványok előírásainak. Amikor számítógépeket és rádió adó-vevőket használ, tájékozódjon a gyártó elektromágneses kompatibilitással kapcsolatban közölt információiról. Az elektromágneses sugárzás okozta zavarok téves méréseket eredményezhetnek. Habár a termék ebben a vonatkozásában megfelel a jelenleg érvényben lévő szigorú szabályoknak és szabványoknak, a Leica Geosystems nem zárhatja ki teljes mértékben annak lehetőségét, hogy a műszert erős elektromágneses sugárzás megzavarhatja, például rádióadók, adóvevők vagy dízel generátorok közelében. Óvatosan: Ellenőrizze az ilyen körülmények között mért adatok valószínűségét. Ha a műszer úgy üzemel, hogy a csatlakozó kábeleknek a két vége közül csak az egyik van bedugva, pl. külső tápvezeték, adatkábel, akkor az elektromágneses sugárzás meghaladhatja az engedélyezett szintet, és más termékek megfelelő működését károsan befolyásolhatja. Óvatosan: A műszer használata közben a csatlakozó kábelek mindkét végét csatlakoztatni kell, pl külső akkumulátor és műszer, illetve számítógép és műszer között. 48

49 Rádiós adatátvitelt használó termékek Figyelem Beépített rádiós adatátviteli eszközzel rendelkező termékek használata: Az elektromágneses mezők más eszközök, berendezések, orvosi műszerek, például pészmékerek vagy hallókészülékek, valamint repülőgépek működési zavarát okozhatják. Hatással lehet az emberekre és az állatokra is. Óvatosan: Habár a termék a Leica Geosystems által javasolt rádió vagy digitális mobiltelefon eszközökkel való együttes használata megfelel az erre vonatkozó érvényben lévő szigorú előírásoknak és szabványoknak, a Leica Geosystems nem zárhatja ki teljesen annak lehetőségét, hogy más eszközöknél működési zavart okozhat, illetve, azt, hogy nem lesz hatással az emberekre és állatokra. Ne használja a beépített rádiós adatátviteli eszközzel rendelkező terméket benzinkutak, vegyi üzemek, vagy egyéb robbanásveszélyes területek közelében. Ne használja a beépített rádiós adatátviteli eszközzel rendelkező terméket orvosi eszközök közelében. Ne használja a beépített rádiós adatátviteli eszközzel rendelkező terméket repülőgépen. Ne használja a beépített rádiós adatátviteli eszközzel rendelkező terméket hosszú ideig a teste közvetlen közelében. Biztonsági Előírások DIGICAT 100/200 49

50 Biztonsági Előírások DIGICAT 100/ FCC Nyilatkozat, Alkalmazható az USA-ban 50 Figyelem Az eszközt tesztelték és megállapították, hogy teljesíti a B osztályú digitális eszközök korlátaira vonatkozó az FCC szabályok 15. részét. Ezek a korlátozások a káros interferencia elleni indokolt védelmet szolgálják lakókörnyezeti használat esetén. Ez a berendezés rezgési energiát állít elő, használ, illetve bocsájthat ki, és ha nem az előírásoknak megfelelően helyezik üzembe és használják, káros interferenciát okozhat a rádiós kommunikációban. Ugyanakkor nem lehet garantálni, hogy egyes esetekben nem fordul elő interferencia. Ha a berendezés mégis káros interferenciát okoz a rádiós vagy televíziós vételben, melyet a készülék ki és bekapcsolásával állapíthat meg, akkor a felhasználó a következő intézkedésekkel próbálhatja meg kiküszöbölni az interferenciát: Igazítsa meg vagy helyezze át a vevőantennát. Növelje a távolságot a műszer és a vevő között. Csatlakoztassa a berendezést egy másik áramkör konnektorába, mint amin a vevőkészülék van. Lépjen kapcsolatba a forgalmazóval vagy egy tapasztalt rádió/tv műszerésszel. Figyelem A változtatások és módosítások nyomán, melyeket a Leica Geosystems előzetesen nem hagyott jóvá, a felhasználó jogosulatlanná válhat a készülék használatára.

51 Címkézés Cable Avoidance Tool Biztonsági Előírások DIGICAT 100/200 51

52 Műszaki adatok 10 Műszaki adatok DIGICAT 100/ Jellemző érzékelési taromány Mód Elektromos mód Rádió mód DIGITEX Mód Távolság a vezető mentén a vezető teljes hosszában a vezető teljes hosszában 100 m Érzékelési tartomány mélysége Mód Elektromos mód Rádió mód DIGITEX Mód Tartomány 3 m-ig 2 m-ig 3 m-ig Jellemző mélységmérési pontosság DIGICAT 200 DIGICAT 100 A mélység 10%-a Vonal vagy Szonda módban - Mélységmérési tartomány m - Érzékelt frekvenciatartomány Mód Elektromos mód Rádió mód DIGITEX Mód Frekvencia 50 Hz khz 15 khz - 30 khz (8) khz, vagy (33) khz

53 Kijelző panel Kezelőfelület DIGICAT 200 DIGICAT elemből álló LED oszlop kijelző 4 LED Mérési mód kijelző 1 LED Elem-töltés kijelző 2 LED Mélységmérési mód kijelző 3 LED 7-tagú numerikus kijelző DIGICAT 200 DIGICAT tagú numerikus kijelző; 2 nyomógomb 3 nyomógomb 30 elemből álló LED oszlop kijelző 4 LED Mérési mód kijelző 1 LED Elem-töltés kijelző Hangszórók Kétoldali hangszórók: Hangerő: 85 dba 30 cm-ről Hangjelzések: Folyamatos hangjelzés Elektromos és Rádió módban (különböző hangmagasságon) Szaggatott hangjelzés DIGITEX módokban (különböző hangmagasságon 8 khz ill. 33 khz esetén) Mind a négy hangjelzés hangmagassága eltérő. Beépített sztetoszkóp-fejhallgató kimenetek Áramellátás Típus: Jellemző működési idő: 6db AA alkáli elem (IEC LR6) 30 órányi szakaszos üzemeltetés 20 C-on; DIGITEX módban, 8 vagy 33 khz-en. Műszer méretek 760 x 250 x 85 mm (H x Sz x M) Műszaki adatok DIGICAT 100/200 53

54 Műszaki adatok Súly Műszer: (elemekkel együtt) DIGICAT 100/ kg 54 Környezeti feltételek Típus Leírás Hőmérséklet Működés - 20 C C Tárolás - 40 C C Védelem Por-, homok-, és vízálló IP54 (IEC 60529) Porálló Nedvesség 95% RH nem kicsapódó A páralecsapódás káros hatásait hatékonyan kivédheti a készülék időnkénti kiszárításával. A Nemzeti előírásoknak való megfelelés FCC Part 15 (érvényes az USÁ-ban) Ezennel a Leica Geosystems kijelenti, hogy a DIGICAT műszer megfelel az 1999/5/EC Irányelv alapvető követelményeinek és egyéb erre vonatkozó előírásainak. A megegyezésről szóló nyilatkozatról tájékozódhat a weboldalon. 1. osztályú felszerelés, az 1999/5/EC (R&TTE) Európai Irányelvnek megfelelően piacra helyezhető és szervizelhető bármely EEA Tagállamban korlátozások nélkül. A megfelelőség érdekében más nemzeti szabályokat, melyeket nem fed az FCC 15. része vagy az 1999/5/EC Európai Irányelv, szintén jóvá kell hagyni a használat és a működtetés előtt.

55 Frekvencia sáv Típus DIGICAT Radio egység Frekvencia sáv 50 Hz - 33 khz MHz Kimeneti teljesítmény Típus DIGICAT Radio egység Kimeneti teljesítmény Csak vevő <1 mw Drótnélküli adatátvitel, csak a DIGICAT 200GIS műszeren Drótnélküli adatátviteli eszköz műszaki adatai: Leírás Rádiós adatátviteli interfész Megjegyzés Adatkiolvasási sebesség 9600 Iparági szabvány (Baud rate) Serial Output 1 1sec 1 másodpercenként "szívdobbanás" jelet továbbít Serial Output 2 "Mélységmérés" gomb lenyomása "Mélységmérés" gomb lenyomására adatot továbbít Serial Output 3 "Funkció választó" gomb lenyomásmására "Funkció választó" gomb lenyo- adatot továbbít Adat Kimenet Részletes információkat ld. a "Melléklet B Drótnélküli adatátvitel a DIGICAT 200GIS műszeren" fejezetben. Műszaki adatok DIGICAT 100/200 55
