1 Foton Kft. Laboratóriumok építése Laborbútor, vegyifülke Termékkatalógus

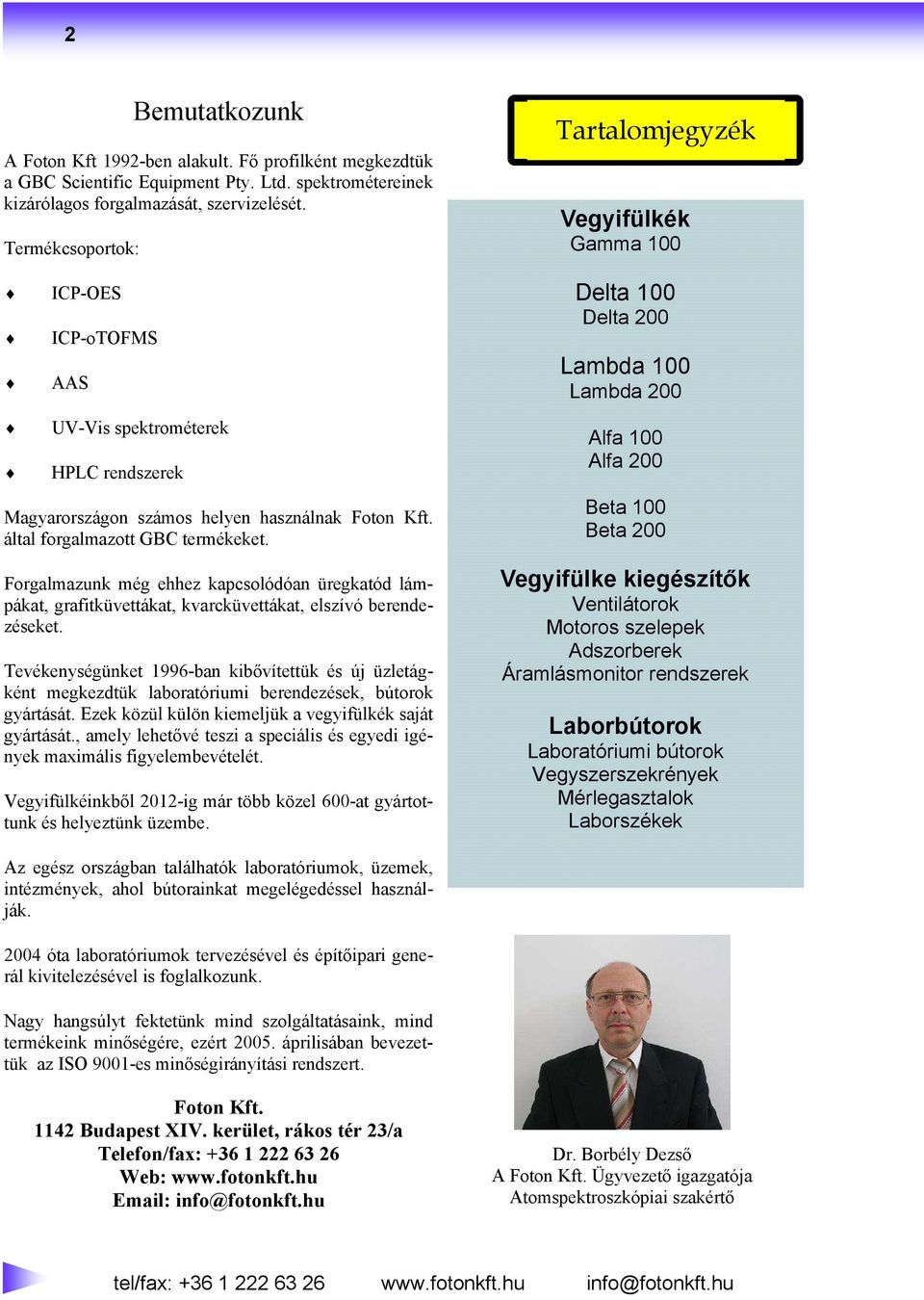

2 2 Bemutatkozunk A Foton Kft 1992-ben alakult. Fő profilként megkezdtük a GBC Scientific Equipment Pty. Ltd. spektrométereinek kizárólagos forgalmazását, szervizelését. Termékcsoportok: ICP-OES ICP-oTOFMS AAS UV-Vis spektrométerek HPLC rendszerek Magyarországon számos helyen használnak Foton Kft. által forgalmazott GBC termékeket. Forgalmazunk még ehhez kapcsolódóan üregkatód lámpákat, grafitküvettákat, kvarcküvettákat, elszívó berendezéseket. Tevékenységünket 1996-ban kibővítettük és új üzletágként megkezdtük laboratóriumi berendezések, bútorok gyártását. Ezek közül külön kiemeljük a vegyifülkék saját gyártását., amely lehetővé teszi a speciális és egyedi igények maximális figyelembevételét. Vegyifülkéinkből 2012-ig már több közel 600-at gyártottunk és helyeztünk üzembe. Tartalomjegyzék Vegyifülkék Gamma 100 Delta 100 Delta 200 Lambda 100 Lambda 200 Alfa 100 Alfa 200 Beta 100 Beta 200 Vegyifülke kiegészítők Ventilátorok Motoros szelepek Adszorberek Áramlásmonitor rendszerek Laborbútorok Laboratóriumi bútorok Vegyszerszekrények Mérlegasztalok Laborszékek Az egész országban találhatók laboratóriumok, üzemek, intézmények, ahol bútorainkat megelégedéssel használják óta laboratóriumok tervezésével és építőipari generál kivitelezésével is foglalkozunk. Nagy hangsúlyt fektetünk mind szolgáltatásaink, mind termékeink minőségére, ezért áprilisában bevezettük az ISO 9001-es minőségirányítási rendszert. Foton Kft Budapest XIV. kerület, rákos tér 23/a Telefon/fax: Web: info@fotonkft.hu Dr. Borbély Dezső A Foton Kft. Ügyvezető igazgatója Atomspektroszkópiai szakértő

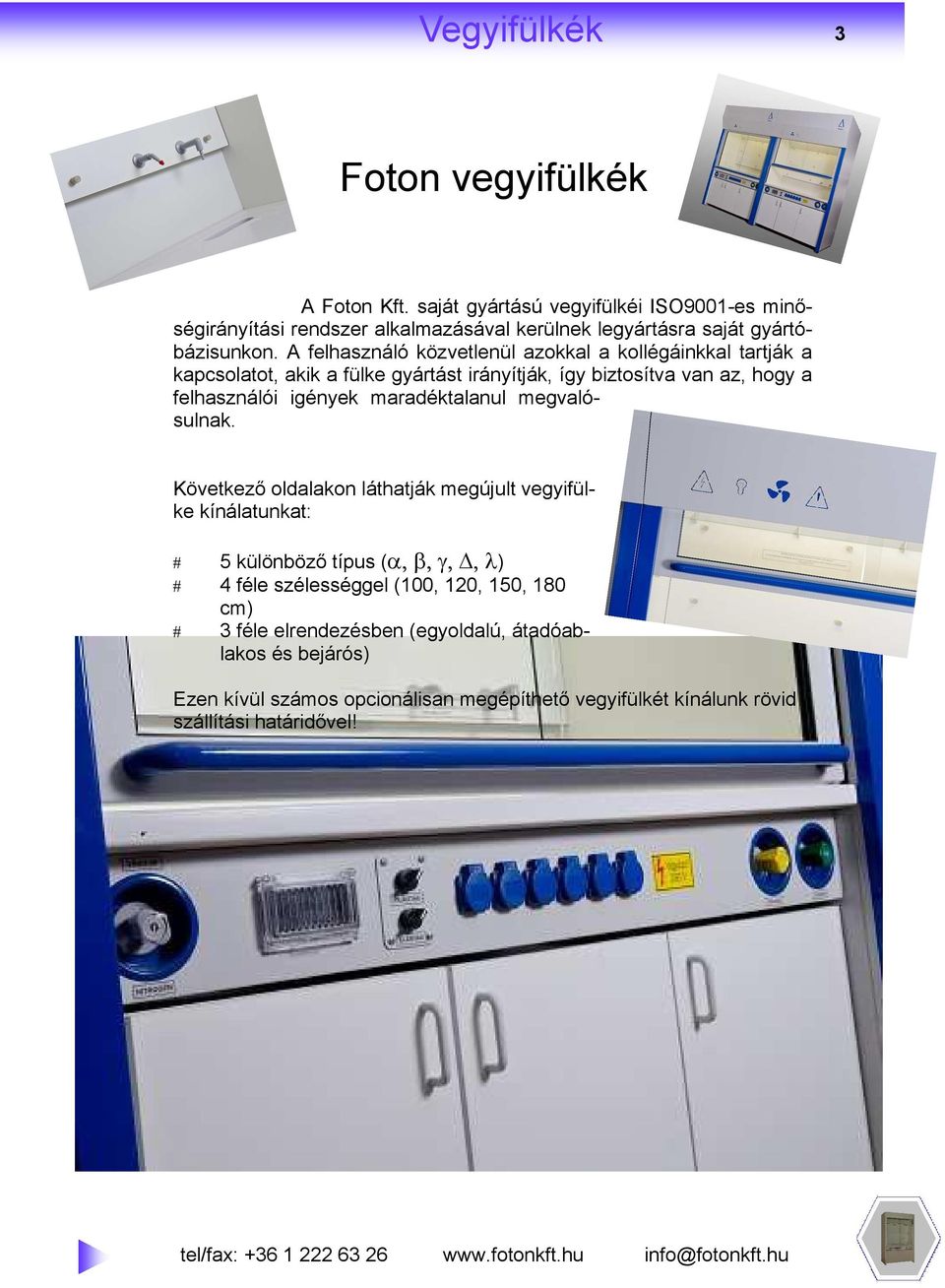

3 Vegyifülkék 3 Foton vegyifülkék A Foton Kft. saját gyártású vegyifülkéi ISO9001-es minőségirányítási rendszer alkalmazásával kerülnek legyártásra saját gyártóbázisunkon. A felhasználó közvetlenül azokkal a kollégáinkkal tartják a kapcsolatot, akik a fülke gyártást irányítják, így biztosítva van az, hogy a felhasználói igények maradéktalanul megvalósulnak. Következő oldalakon láthatják megújult vegyifülke kínálatunkat: 5 különböző típus (α, β, γ,, λ) 4 féle szélességgel (100, 120, 150, 180 cm) 3 féle elrendezésben (egyoldalú, átadóablakos és bejárós) Ezen kívül számos opcionálisan megépíthető vegyifülkét kínálunk rövid szállítási határidővel!

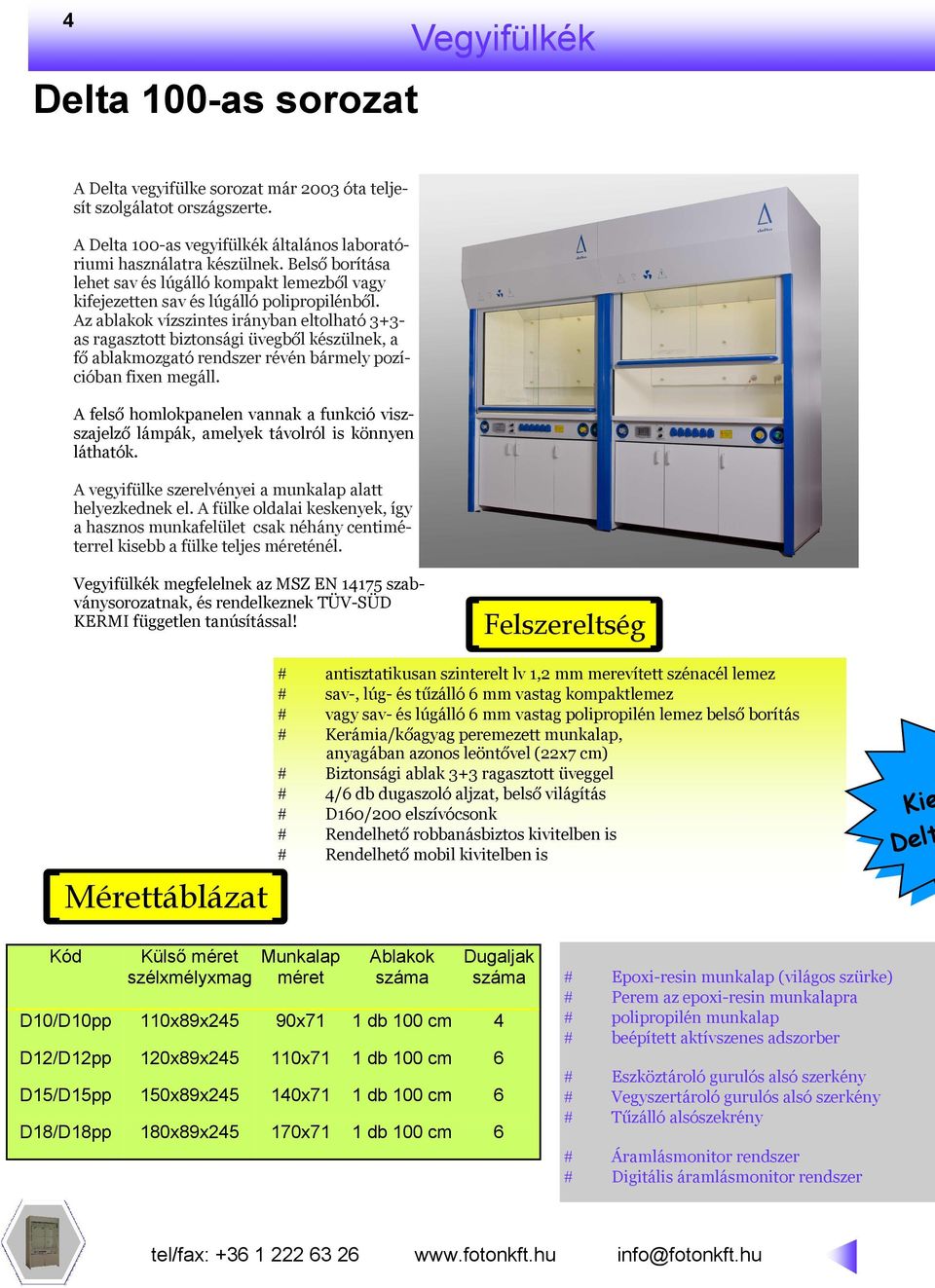

4 4 Delta 100-as sorozat Vegyifülkék A Delta vegyifülke sorozat már 2003 óta teljesít szolgálatot országszerte. A Delta 100-as vegyifülkék általános laboratóriumi használatra készülnek. Belső borítása lehet sav és lúgálló kompakt lemezből vagy kifejezetten sav és lúgálló polipropilénből. Az ablakok vízszintes irányban eltolható 3+3- as ragasztott biztonsági üvegből készülnek, a fő ablakmozgató rendszer révén bármely pozícióban fixen megáll. A felső homlokpanelen vannak a funkció viszszajelző lámpák, amelyek távolról is könnyen láthatók. A vegyifülke szerelvényei a munkalap alatt helyezkednek el. A fülke oldalai keskenyek, így a hasznos munkafelület csak néhány centiméterrel kisebb a fülke teljes méreténél. Vegyifülkék megfelelnek az MSZ EN szabványsorozatnak, és rendelkeznek TÜV-SÜD KERMI független tanúsítással! Felszereltség antisztatikusan szinterelt lv 1,2 mm merevített szénacél lemez sav-, lúg- és tűzálló 6 mm vastag kompaktlemez vagy sav- és lúgálló 6 mm vastag polipropilén lemez belső borítás Kerámia/kőagyag peremezett munkalap, anyagában azonos leöntővel (22x7 cm) Biztonsági ablak 3+3 ragasztott üveggel 4/6 db dugaszoló aljzat, belső világítás D160/200 elszívócsonk Rendelhető robbanásbiztos kivitelben is Rendelhető mobil kivitelben is Kie Delt Külső méret szélxmélyxmag Munkalap méret Ablakok Dugaljak D10/D10pp 110x89x245 90x71 1 db 100 cm 4 D12/D12pp 120x89x x71 1 db 100 cm 6 D15/D15pp 150x89x x71 1 db 100 cm 6 D18/D18pp 180x89x x71 1 db 100 cm 6 Epoxi-resin munkalap (világos szürke) Perem az epoxi-resin munkalapra polipropilén munkalap beépített aktívszenes adszorber Eszköztároló gurulós alsó szerkény Vegyszertároló gurulós alsó szerkény Tűzálló alsószekrény Áramlásmonitor rendszer Digitális áramlásmonitor rendszer

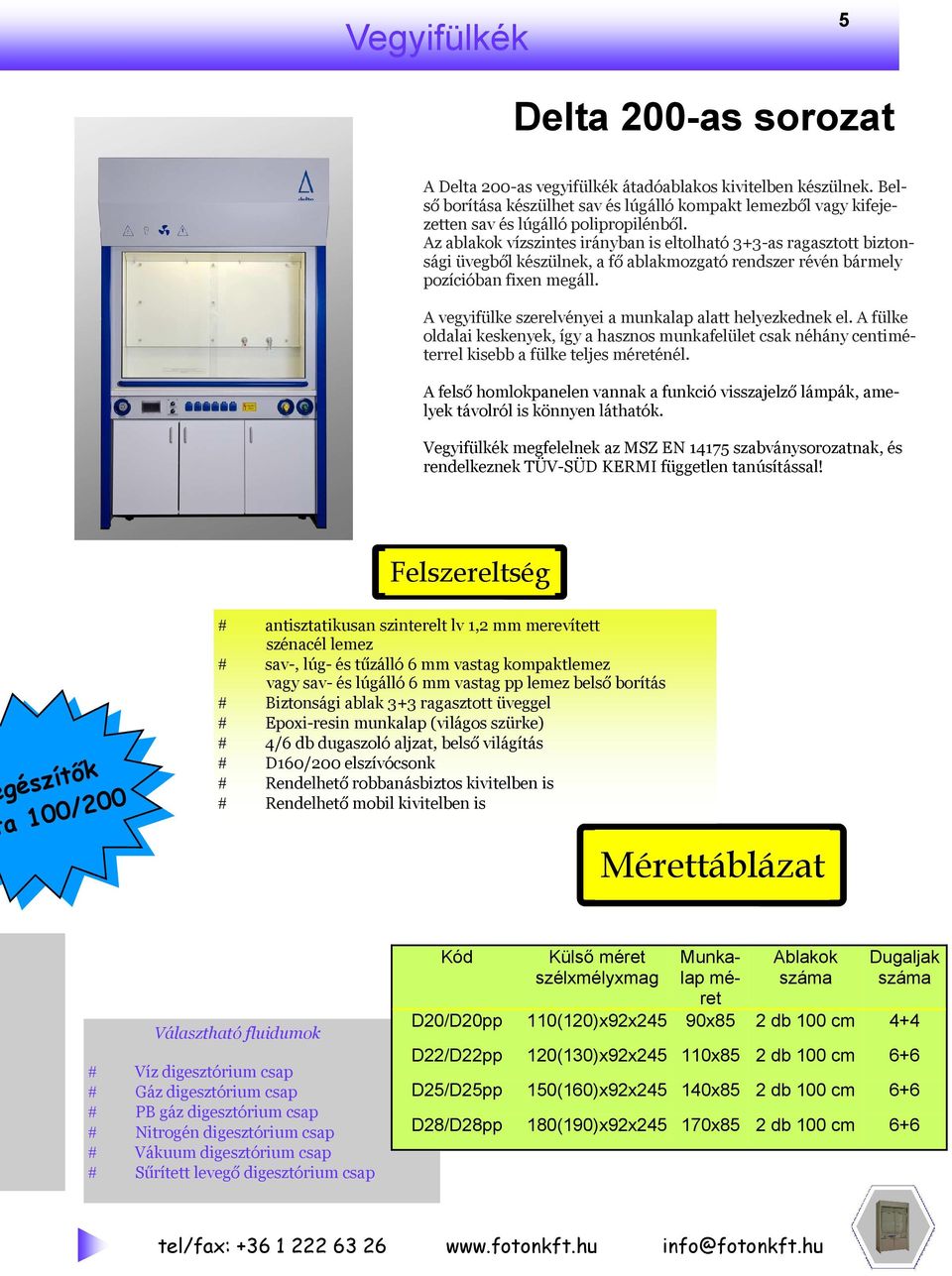

5 Vegyifülkék 5 Delta 200-as sorozat A Delta 200-as vegyifülkék átadóablakos kivitelben készülnek. Belső borítása készülhet sav és lúgálló kompakt lemezből vagy kifejezetten sav és lúgálló polipropilénből. Az ablakok vízszintes irányban is eltolható 3+3-as ragasztott biztonsági üvegből készülnek, a fő ablakmozgató rendszer révén bármely pozícióban fixen megáll. A vegyifülke szerelvényei a munkalap alatt helyezkednek el. A fülke oldalai keskenyek, így a hasznos munkafelület csak néhány centiméterrel kisebb a fülke teljes méreténél. A felső homlokpanelen vannak a funkció visszajelző lámpák, amelyek távolról is könnyen láthatók. Vegyifülkék megfelelnek az MSZ EN szabványsorozatnak, és rendelkeznek TÜV-SÜD KERMI független tanúsítással! Felszereltség gészítők a 100/200 antisztatikusan szinterelt lv 1,2 mm merevített szénacél lemez sav-, lúg- és tűzálló 6 mm vastag kompaktlemez vagy sav- és lúgálló 6 mm vastag pp lemez belső borítás Biztonsági ablak 3+3 ragasztott üveggel Epoxi-resin munkalap (világos szürke) 4/6 db dugaszoló aljzat, belső világítás D160/200 elszívócsonk Rendelhető robbanásbiztos kivitelben is Rendelhető mobil kivitelben is Választható fluidumok Víz digesztórium csap Gáz digesztórium csap PB gáz digesztórium csap Nitrogén digesztórium csap Vákuum digesztórium csap Sűrített levegő digesztórium csap Külső méret szélxmélyxmag Munkalap méret Ablakok Dugaljak D20/D20pp 110(120)x92x245 90x85 2 db 100 cm 4+4 D22/D22pp 120(130)x92x x85 2 db 100 cm 6+6 D25/D25pp 150(160)x92x x85 2 db 100 cm 6+6 D28/D28pp 180(190)x92x x85 2 db 100 cm 6+6

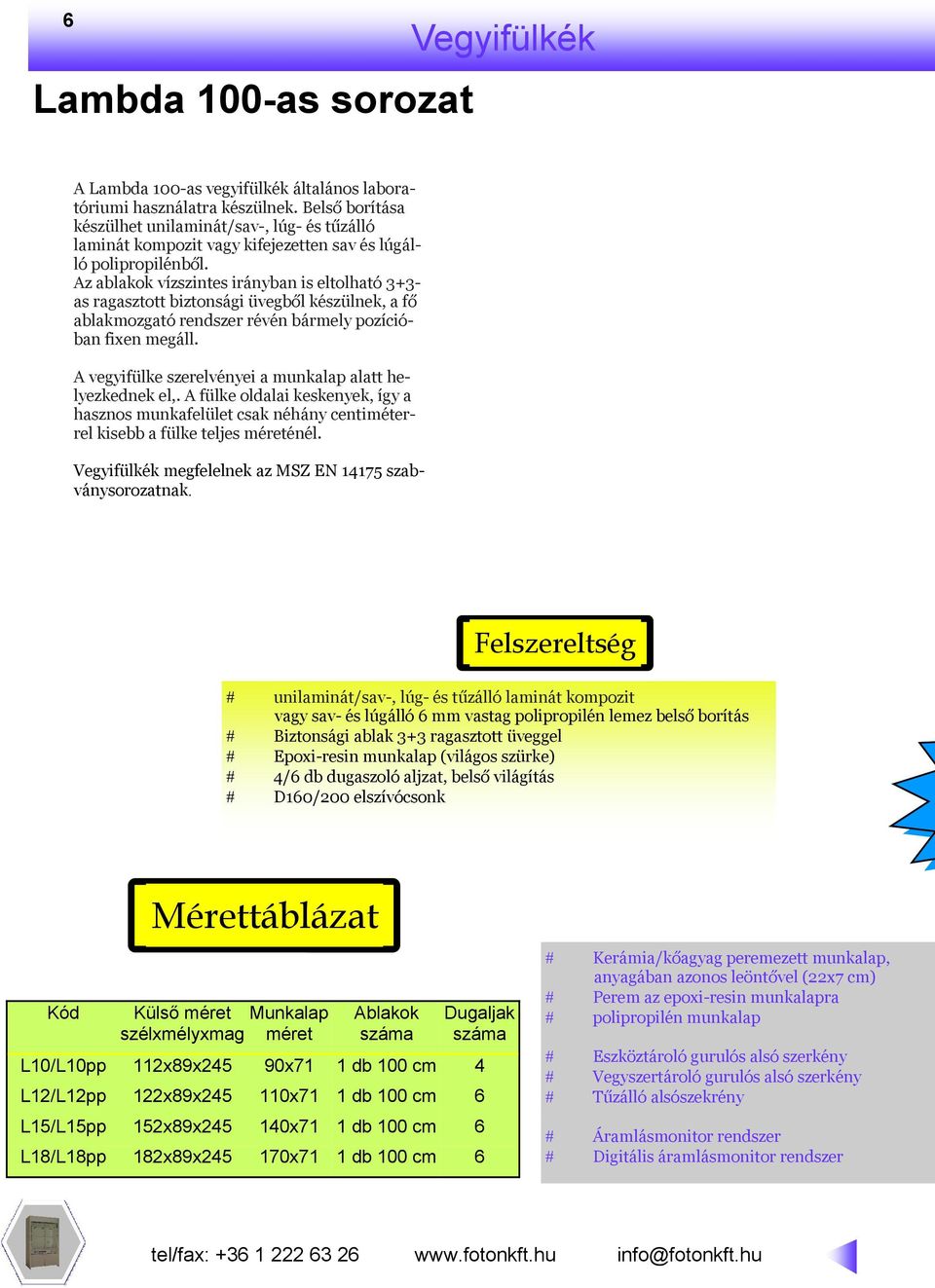

6 6 Lambda 100-as sorozat Vegyifülkék A Lambda 100-as vegyifülkék általános laboratóriumi használatra készülnek. Belső borítása készülhet unilaminát/sav-, lúg- és tűzálló laminát kompozit vagy kifejezetten sav és lúgálló polipropilénből. Az ablakok vízszintes irányban is eltolható 3+3- as ragasztott biztonsági üvegből készülnek, a fő ablakmozgató rendszer révén bármely pozícióban fixen megáll. A vegyifülke szerelvényei a munkalap alatt helyezkednek el,. A fülke oldalai keskenyek, így a hasznos munkafelület csak néhány centiméterrel kisebb a fülke teljes méreténél. Vegyifülkék megfelelnek az MSZ EN szabványsorozatnak. Felszereltség unilaminát/sav-, lúg- és tűzálló laminát kompozit vagy sav- és lúgálló 6 mm vastag polipropilén lemez belső borítás Biztonsági ablak 3+3 ragasztott üveggel Epoxi-resin munkalap (világos szürke) 4/6 db dugaszoló aljzat, belső világítás D160/200 elszívócsonk Külső méret Munkalap szélxmélyxmag méret Ablakok Dugaljak L10/L10pp 112x89x245 90x71 1 db 100 cm 4 L12/L12pp 122x89x x71 1 db 100 cm 6 L15/L15pp 152x89x x71 1 db 100 cm 6 L18/L18pp 182x89x x71 1 db 100 cm 6 Kerámia/kőagyag peremezett munkalap, anyagában azonos leöntővel (22x7 cm) Perem az epoxi-resin munkalapra polipropilén munkalap Eszköztároló gurulós alsó szerkény Vegyszertároló gurulós alsó szerkény Tűzálló alsószekrény Áramlásmonitor rendszer Digitális áramlásmonitor rendszer

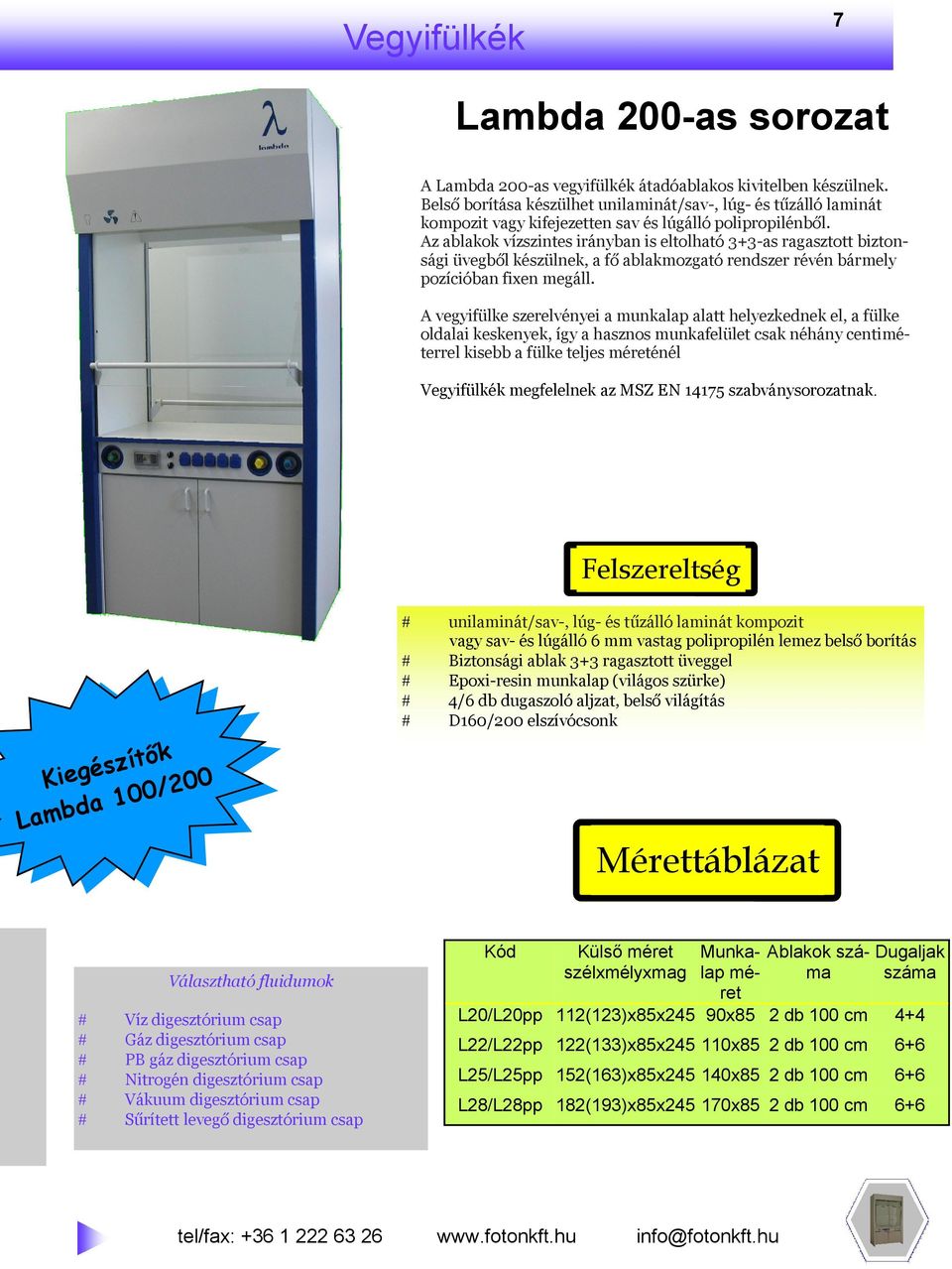

7 7 Vegyifülkék Lambda 200-as sorozat A Lambda 200-as vegyifülkék átadóablakos kivitelben készülnek. Belső borítása készülhet unilaminát/sav-, lúg- és tűzálló laminát kompozit vagy kifejezetten sav és lúgálló polipropilénből. Az ablakok vízszintes irányban is eltolható 3+3-as ragasztott biztonsági üvegből készülnek, a fő ablakmozgató rendszer révén bármely pozícióban fixen megáll. A vegyifülke szerelvényei a munkalap alatt helyezkednek el, a fülke oldalai keskenyek, így a hasznos munkafelület csak néhány centiméterrel kisebb a fülke teljes méreténél Vegyifülkék megfelelnek az MSZ EN szabványsorozatnak. Felszereltség unilaminát/sav-, lúg- és tűzálló laminát kompozit vagy sav- és lúgálló 6 mm vastag polipropilén lemez belső borítás Biztonsági ablak 3+3 ragasztott üveggel Epoxi-resin munkalap (világos szürke) 4/6 db dugaszoló aljzat, belső világítás D160/200 elszívócsonk ítők z s é g 0 Kie 0/ da Lamb Választható fluidumok Víz digesztórium csap Gáz digesztórium csap PB gáz digesztórium csap Nitrogén digesztórium csap Vákuum digesztórium csap Sűrített levegő digesztórium csap tel/fax: Külső méret Munka- Ablakok szá- Dugaljak ma szélxmélyxmag lap mé ret L20/L20pp 112(123)x85x245 90x85 2 db 100 cm 4+4 L22/L22pp 122(133)x85x x85 2 db 100 cm 6+6 L25/L25pp 152(163)x85x x85 2 db 100 cm 6+6 L28/L28pp 182(193)x85x x85 2 db 100 cm info@fotonkft.hu

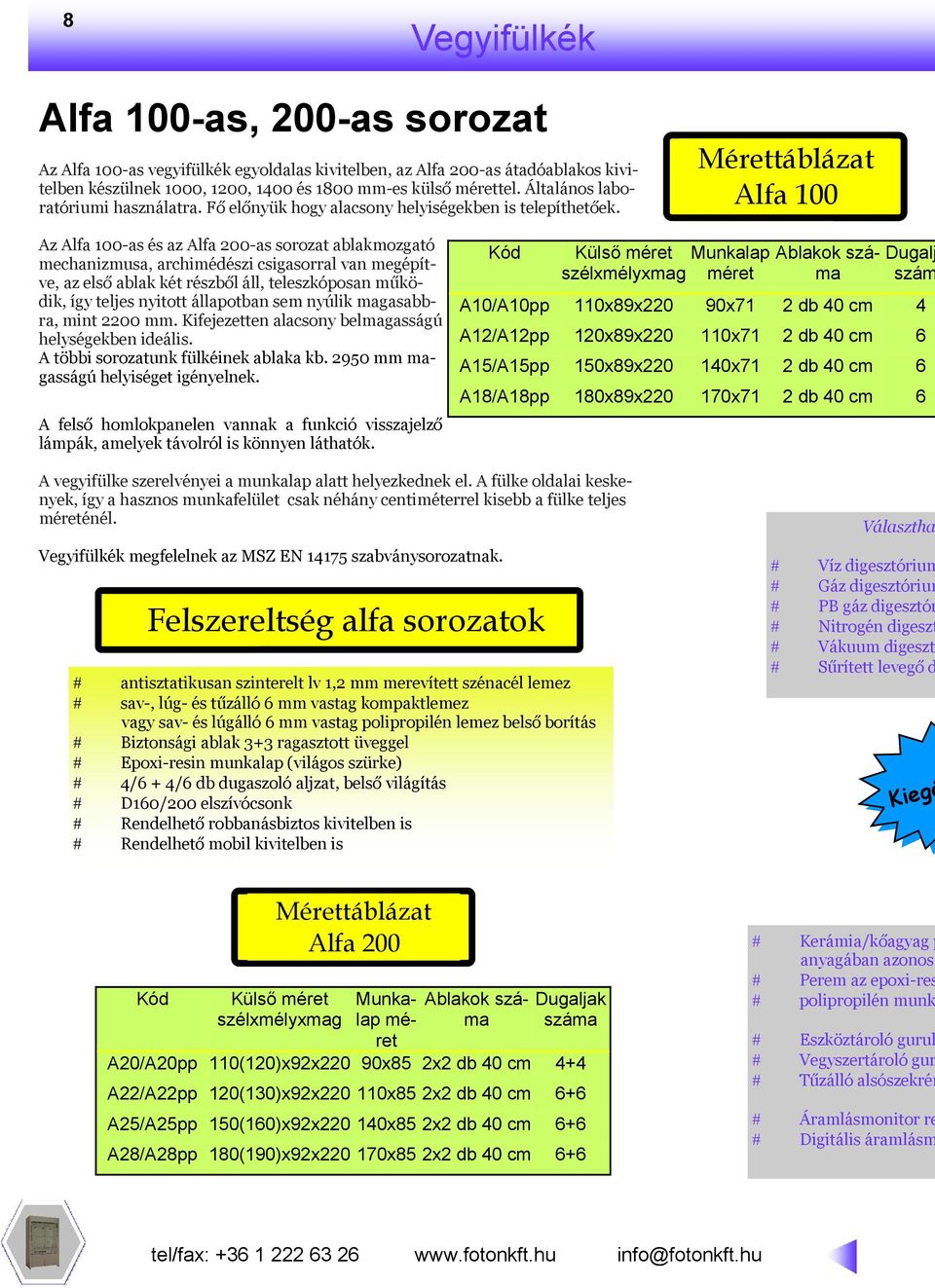

8 8 Vegyifülkék Alfa 100-as, 200-as sorozat Az Alfa 100-as vegyifülkék egyoldalas kivitelben, az Alfa 200-as átadóablakos kivitelben készülnek 1000, 1200, 1400 és 1800 mm-es külső mérettel. Általános laboratóriumi használatra. Fő előnyük hogy alacsony helyiségekben is telepíthetőek. Alfa 100 Az Alfa 100-as és az Alfa 200-as sorozat ablakmozgató mechanizmusa, archimédészi csigasorral van megépítve, az első ablak két részből áll, teleszkóposan működik, így teljes nyitott állapotban sem nyúlik magasabbra, mint 2200 mm. Kifejezetten alacsony belmagasságú helységekben ideális. A többi sorozatunk fülkéinek ablaka kb mm magasságú helyiséget igényelnek. A felső homlokpanelen vannak a funkció visszajelző lámpák, amelyek távolról is könnyen láthatók. Külső méret Munkalap Ablakok szá-dugalma szélxmélyxmag méret szám A10/A10pp 110x89x220 90x71 2 db 40 cm 4 A12/A12pp 120x89x x71 2 db 40 cm 6 A15/A15pp 150x89x x71 2 db 40 cm 6 A18/A18pp 180x89x x71 2 db 40 cm 6 A vegyifülke szerelvényei a munkalap alatt helyezkednek el. A fülke oldalai keskenyek, így a hasznos munkafelület csak néhány centiméterrel kisebb a fülke teljes méreténél. Vegyifülkék megfelelnek az MSZ EN szabványsorozatnak. Felszereltség alfa sorozatok antisztatikusan szinterelt lv 1,2 mm merevített szénacél lemez sav-, lúg- és tűzálló 6 mm vastag kompaktlemez vagy sav- és lúgálló 6 mm vastag polipropilén lemez belső borítás Biztonsági ablak 3+3 ragasztott üveggel Epoxi-resin munkalap (világos szürke) 4/6 + 4/6 db dugaszoló aljzat, belső világítás D160/200 elszívócsonk Rendelhető robbanásbiztos kivitelben is Rendelhető mobil kivitelben is Választha Víz digesztórium Gáz digesztórium PB gáz digesztór Nitrogén digeszt Vákuum digesztó Sűrített levegő d Kiegé Alfa 200 Külső méret szélxmélyxmag Munkalap méret Ablakok Dugaljak A20/A20pp 110(120)x92x220 90x85 2x2 db 40 cm 4+4 A22/A22pp 120(130)x92x x85 2x2 db 40 cm 6+6 A25/A25pp 150(160)x92x x85 2x2 db 40 cm 6+6 A28/A28pp 180(190)x92x x85 2x2 db 40 cm 6+6 Kerámia/kőagyag p anyagában azonos Perem az epoxi-res polipropilén munk Eszköztároló gurul Vegyszertároló gur Tűzálló alsószekrén Áramlásmonitor re Digitális áramlásm

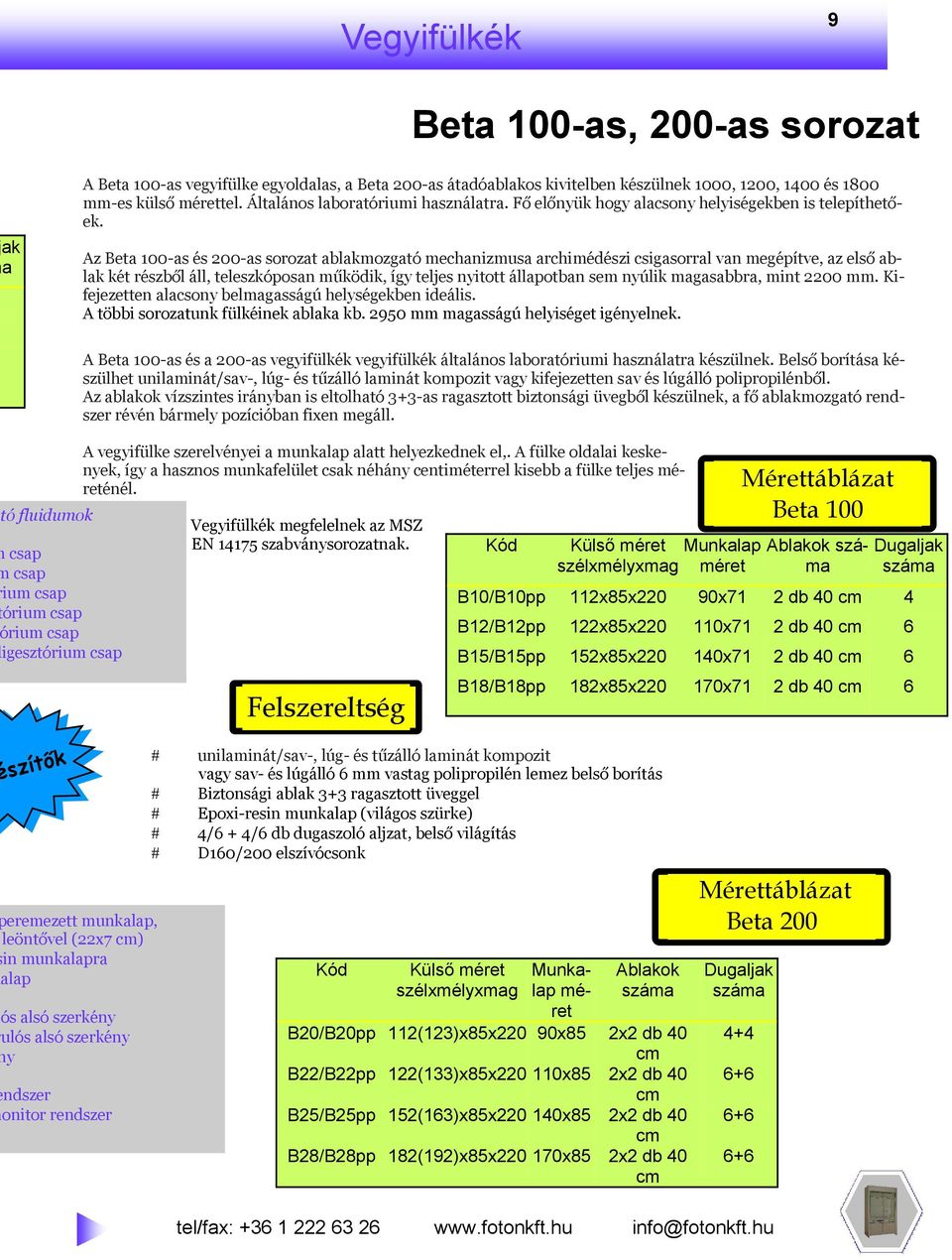

9 Vegyifülkék 9 Beta 100-as, 200-as sorozat ak a A Beta 100-as vegyifülke egyoldalas, a Beta 200-as átadóablakos kivitelben készülnek 1000, 1200, 1400 és 1800 mm-es külső mérettel. Általános laboratóriumi használatra. Fő előnyük hogy alacsony helyiségekben is telepíthetőek. Az Beta 100-as és 200-as sorozat ablakmozgató mechanizmusa archimédészi csigasorral van megépítve, az első ablak két részből áll, teleszkóposan működik, így teljes nyitott állapotban sem nyúlik magasabbra, mint 2200 mm. Kifejezetten alacsony belmagasságú helységekben ideális. A többi sorozatunk fülkéinek ablaka kb mm magasságú helyiséget igényelnek. tó fluidumok csap csap ium csap órium csap rium csap igesztórium csap A Beta 100-as és a 200-as vegyifülkék vegyifülkék általános laboratóriumi használatra készülnek. Belső borítása készülhet unilaminát/sav-, lúg- és tűzálló laminát kompozit vagy kifejezetten sav és lúgálló polipropilénből. Az ablakok vízszintes irányban is eltolható 3+3-as ragasztott biztonsági üvegből készülnek, a fő ablakmozgató rendszer révén bármely pozícióban fixen megáll. A vegyifülke szerelvényei a munkalap alatt helyezkednek el,. A fülke oldalai keskenyek, így a hasznos munkafelület csak néhány centiméterrel kisebb a fülke teljes méreténél. Vegyifülkék megfelelnek az MSZ EN szabványsorozatnak. Felszereltség Beta 100 Külső méret Munkalap Ablakok szá-dugaljama szélxmélyxmag méret B10/B10pp 112x85x220 90x71 2 db 40 cm 4 B12/B12pp 122x85x x71 2 db 40 cm 6 B15/B15pp 152x85x x71 2 db 40 cm 6 B18/B18pp 182x85x x71 2 db 40 cm 6 szítők eremezett munkalap, leöntővel (22x7 cm) in munkalapra alap ós alsó szerkény ulós alsó szerkény y ndszer onitor rendszer unilaminát/sav-, lúg- és tűzálló laminát kompozit vagy sav- és lúgálló 6 mm vastag polipropilén lemez belső borítás Biztonsági ablak 3+3 ragasztott üveggel Epoxi-resin munkalap (világos szürke) 4/6 + 4/6 db dugaszoló aljzat, belső világítás D160/200 elszívócsonk Külső méret szélxmélyxmag Munkalap méret Ablakok B20/B20pp 112(123)x85x220 90x85 2x2 db 40 cm B22/B22pp 122(133)x85x220110x85 2x2 db 40 cm B25/B25pp 152(163)x85x220140x85 2x2 db 40 cm B28/B28pp 182(192)x85x220170x85 2x2 db 40 cm Beta 200 Dugaljak

10 10 vegyifülke kiegészítők

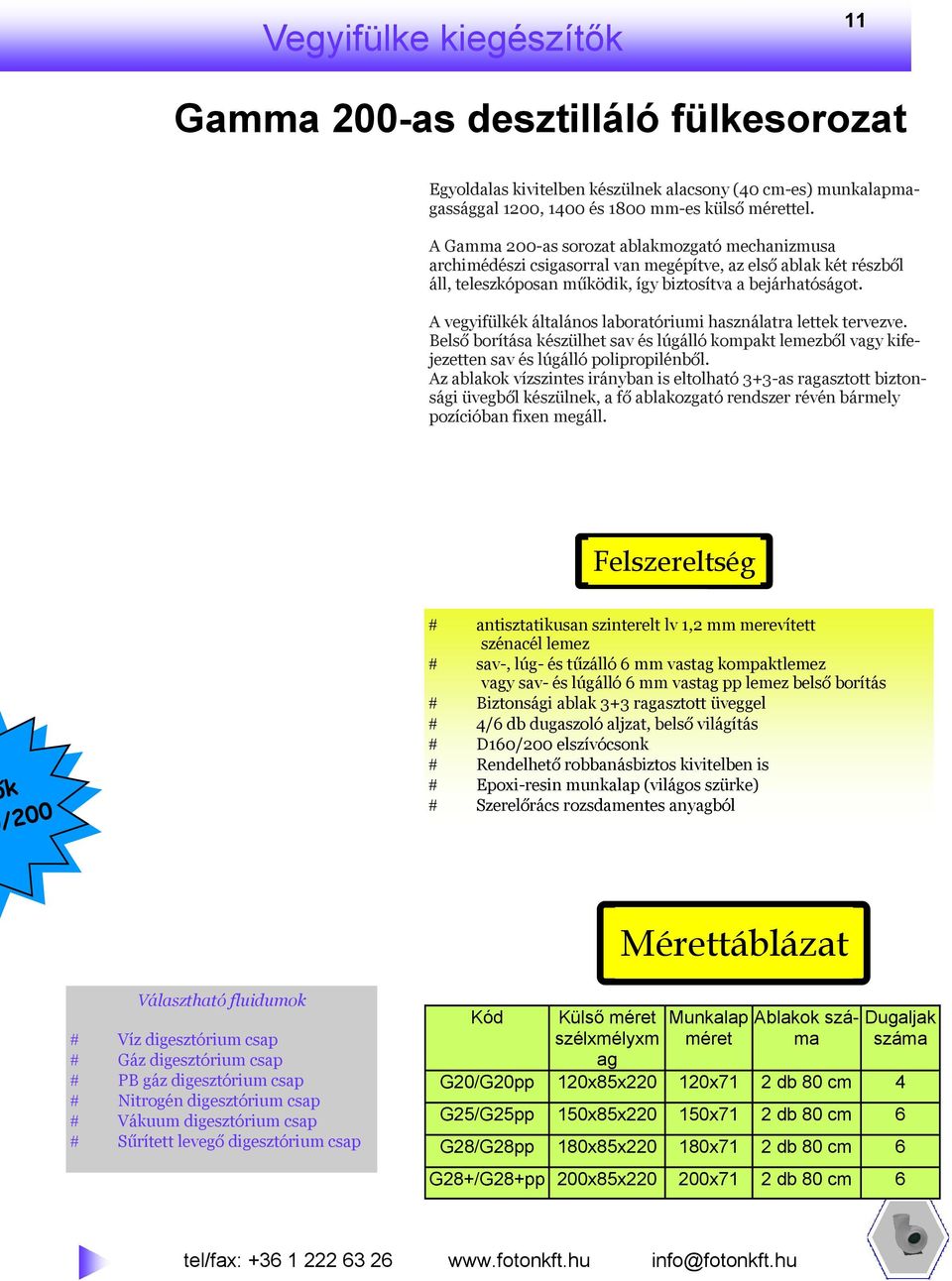

11 Vegyifülke kiegészítők 11 Gamma 200-as desztilláló fülkesorozat Egyoldalas kivitelben készülnek alacsony (40 cm-es) munkalapmagassággal 1200, 1400 és 1800 mm-es külső mérettel. A Gamma 200-as sorozat ablakmozgató mechanizmusa archimédészi csigasorral van megépítve, az első ablak két részből áll, teleszkóposan működik, így biztosítva a bejárhatóságot. A vegyifülkék általános laboratóriumi használatra lettek tervezve. Belső borítása készülhet sav és lúgálló kompakt lemezből vagy kifejezetten sav és lúgálló polipropilénből. Az ablakok vízszintes irányban is eltolható 3+3-as ragasztott biztonsági üvegből készülnek, a fő ablakozgató rendszer révén bármely pozícióban fixen megáll. Felszereltség k /200 antisztatikusan szinterelt lv 1,2 mm merevített szénacél lemez sav-, lúg- és tűzálló 6 mm vastag kompaktlemez vagy sav- és lúgálló 6 mm vastag pp lemez belső borítás Biztonsági ablak 3+3 ragasztott üveggel 4/6 db dugaszoló aljzat, belső világítás D160/200 elszívócsonk Rendelhető robbanásbiztos kivitelben is Epoxi-resin munkalap (világos szürke) Szerelőrács rozsdamentes anyagból Választható fluidumok Víz digesztórium csap Gáz digesztórium csap PB gáz digesztórium csap Nitrogén digesztórium csap Vákuum digesztórium csap Sűrített levegő digesztórium csap Külső méret szélxmélyxm ag Munkalap méret Ablakok Dugaljak G20/G20pp 120x85x x71 2 db 80 cm 4 G25/G25pp 150x85x x71 2 db 80 cm 6 G28/G28pp 180x85x x71 2 db 80 cm 6 G28+/G28+pp 200x85x x71 2 db 80 cm 6

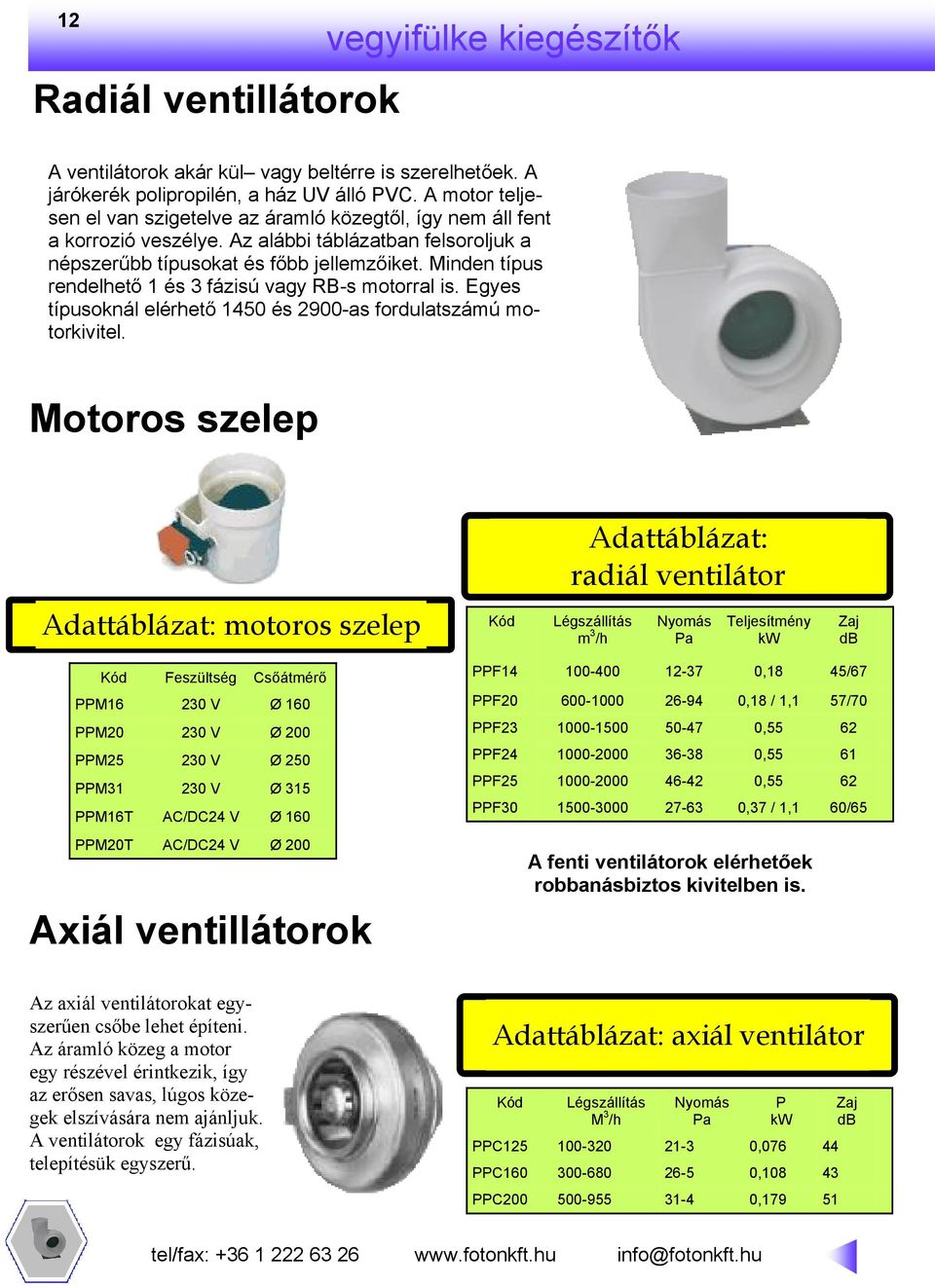

12 12 Radiál ventillátorok vegyifülke kiegészítők A ventilátorok akár kül vagy beltérre is szerelhetőek. A járókerék polipropilén, a ház UV álló PVC. A motor teljesen el van szigetelve az áramló közegtől, így nem áll fent a korrozió veszélye. Az alábbi táblázatban felsoroljuk a népszerűbb típusokat és főbb jellemzőiket. Minden típus rendelhető 1 és 3 fázisú vagy RB-s motorral is. Egyes típusoknál elérhető 1450 és 2900-as fordulatszámú motorkivitel. Motoros szelep Adattáblázat: radiál ventilátor Adattáblázat: motoros szelep Légszállítás m 3 /h Nyomás Pa Teljesítmény kw Zaj db Feszültség Csőátmérő PPM V Ø 160 PPM V Ø 200 PPM V Ø 250 PPM V Ø 315 PPM16T AC/DC24 V Ø 160 PPM20T AC/DC24 V Ø 200 Axiál ventillátorok PPF ,18 45/67 PPF ,18 / 1,1 57/70 PPF ,55 62 PPF ,55 61 PPF ,55 62 PPF ,37 / 1,1 60/65 A fenti ventilátorok elérhetőek robbanásbiztos kivitelben is. Az axiál ventilátorokat egyszerűen csőbe lehet építeni. Az áramló közeg a motor egy részével érintkezik, így az erősen savas, lúgos közegek elszívására nem ajánljuk. A ventilátorok egy fázisúak, telepítésük egyszerű. Adattáblázat: axiál ventilátor Légszállítás M 3 /h Nyomás Pa P kw PPC , PPC , PPC , Zaj db

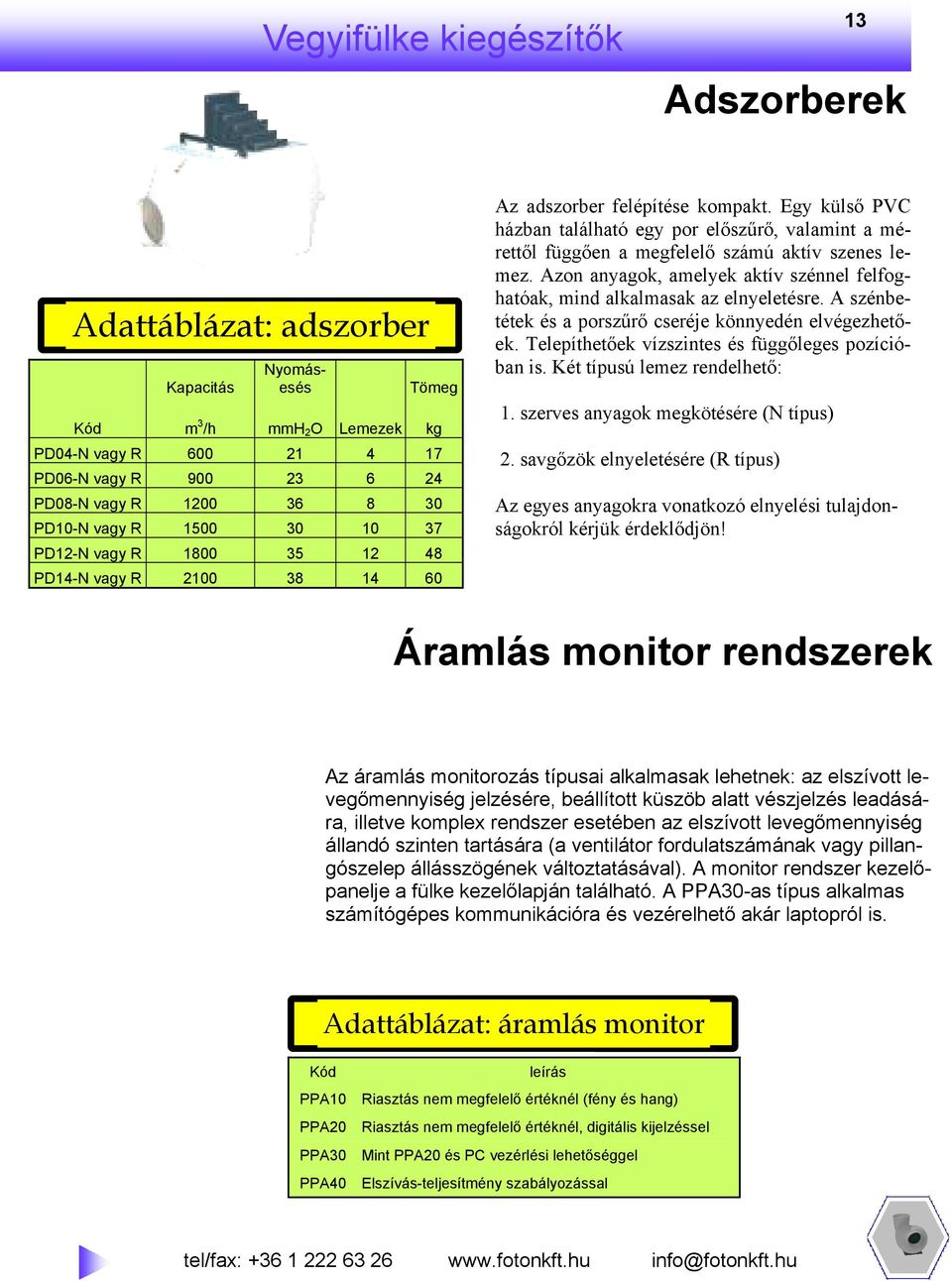

13 Vegyifülke kiegészítők 13 Adszorberek Adattáblázat: adszorber Kapacitás m 3 /h Nyomásesés mmh 2 O Lemezek Tömeg PD04-N vagy R PD06-N vagy R PD08-N vagy R PD10-N vagy R PD12-N vagy R PD14-N vagy R kg Az adszorber felépítése kompakt. Egy külső PVC házban található egy por előszűrő, valamint a mérettől függően a megfelelő számú aktív szenes lemez. Azon anyagok, amelyek aktív szénnel felfoghatóak, mind alkalmasak az elnyeletésre. A szénbetétek és a porszűrő cseréje könnyedén elvégezhetőek. Telepíthetőek vízszintes és függőleges pozícióban is. Két típusú lemez rendelhető: 1. szerves anyagok megkötésére (N típus) 2. savgőzök elnyeletésére (R típus) Az egyes anyagokra vonatkozó elnyelési tulajdonságokról kérjük érdeklődjön! Áramlás monitor rendszerek Az áramlás monitorozás típusai alkalmasak lehetnek: az elszívott levegőmennyiség jelzésére, beállított küszöb alatt vészjelzés leadására, illetve komplex rendszer esetében az elszívott levegőmennyiség állandó szinten tartására (a ventilátor fordulatszámának vagy pillangószelep állásszögének változtatásával). A monitor rendszer kezelőpanelje a fülke kezelőlapján található. A PPA30-as típus alkalmas számítógépes kommunikációra és vezérelhető akár laptopról is. Adattáblázat: áramlás monitor leírás PPA10 Riasztás nem megfelelő értéknél (fény és hang) PPA20 Riasztás nem megfelelő értéknél, digitális kijelzéssel PPA30 Mint PPA20 és PC vezérlési lehetőséggel PPA40 Elszívás-teljesítmény szabályozással

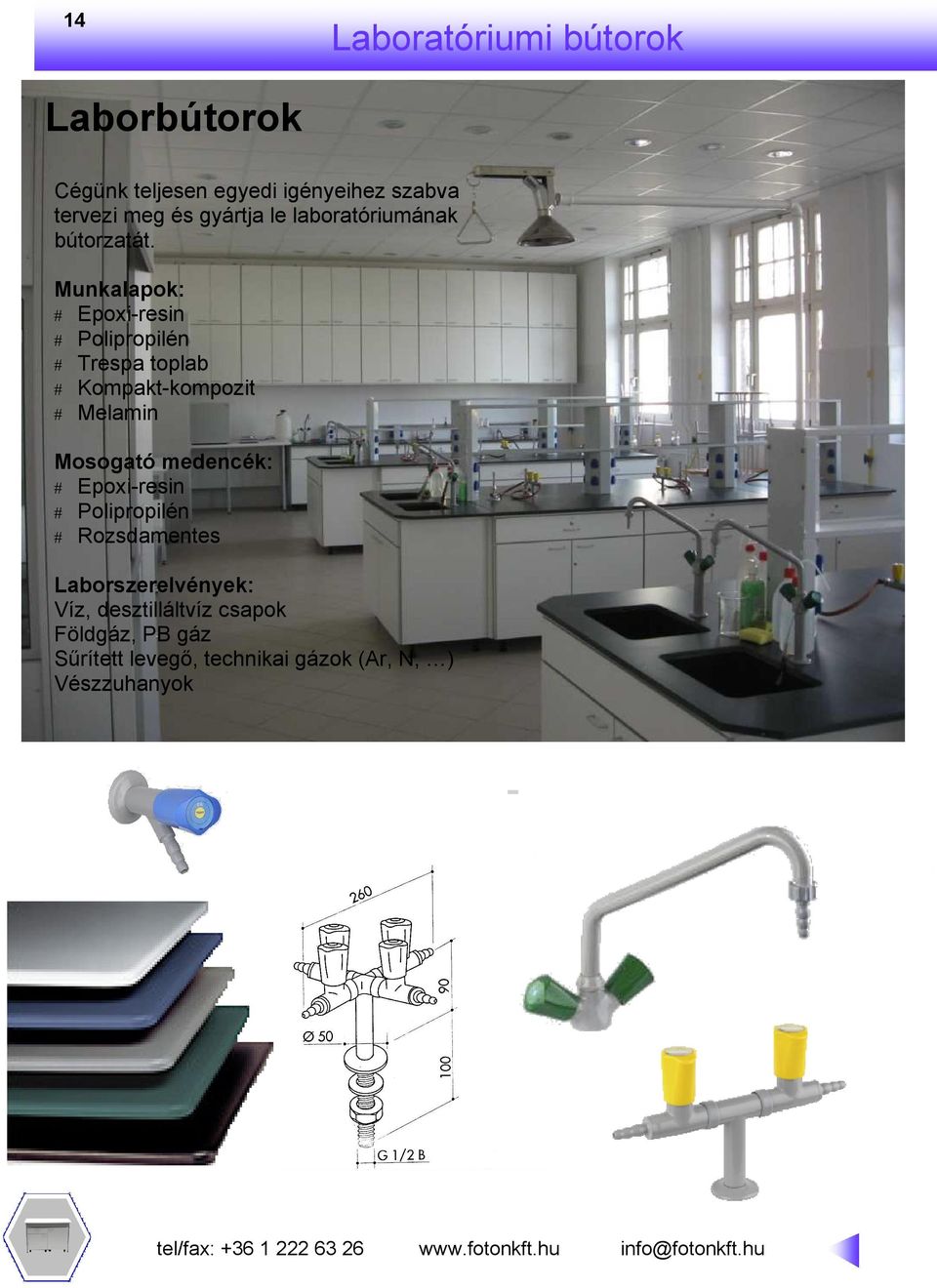

14 14 Laboratóriumi bútorok Laborbútorok Cégünk teljesen egyedi igényeihez szabva tervezi meg és gyártja le laboratóriumának bútorzatát. Munkalapok: Epoxi-resin Polipropilén Trespa toplab Kompakt-kompozit Melamin Mosogató medencék: Epoxi-resin Polipropilén Rozsdamentes Laborszerelvények: Víz, desztilláltvíz csapok Földgáz, PB gáz Sűrített levegő, technikai gázok (Ar, N, Q) Vészzuhanyok

15 15 Laboratóriumi bútorok Kivitel Önhordós szerkezetek C profilos asztalváz A lábas asztalváz Szigetasztal felépítmények Padlót terhelő felsőszerkezetek Te z terve ű r ö k lj e s tel/fax: és Látványtervek a tervezés fázisában Folyamatos egyeztetés info@fotonkft.hu

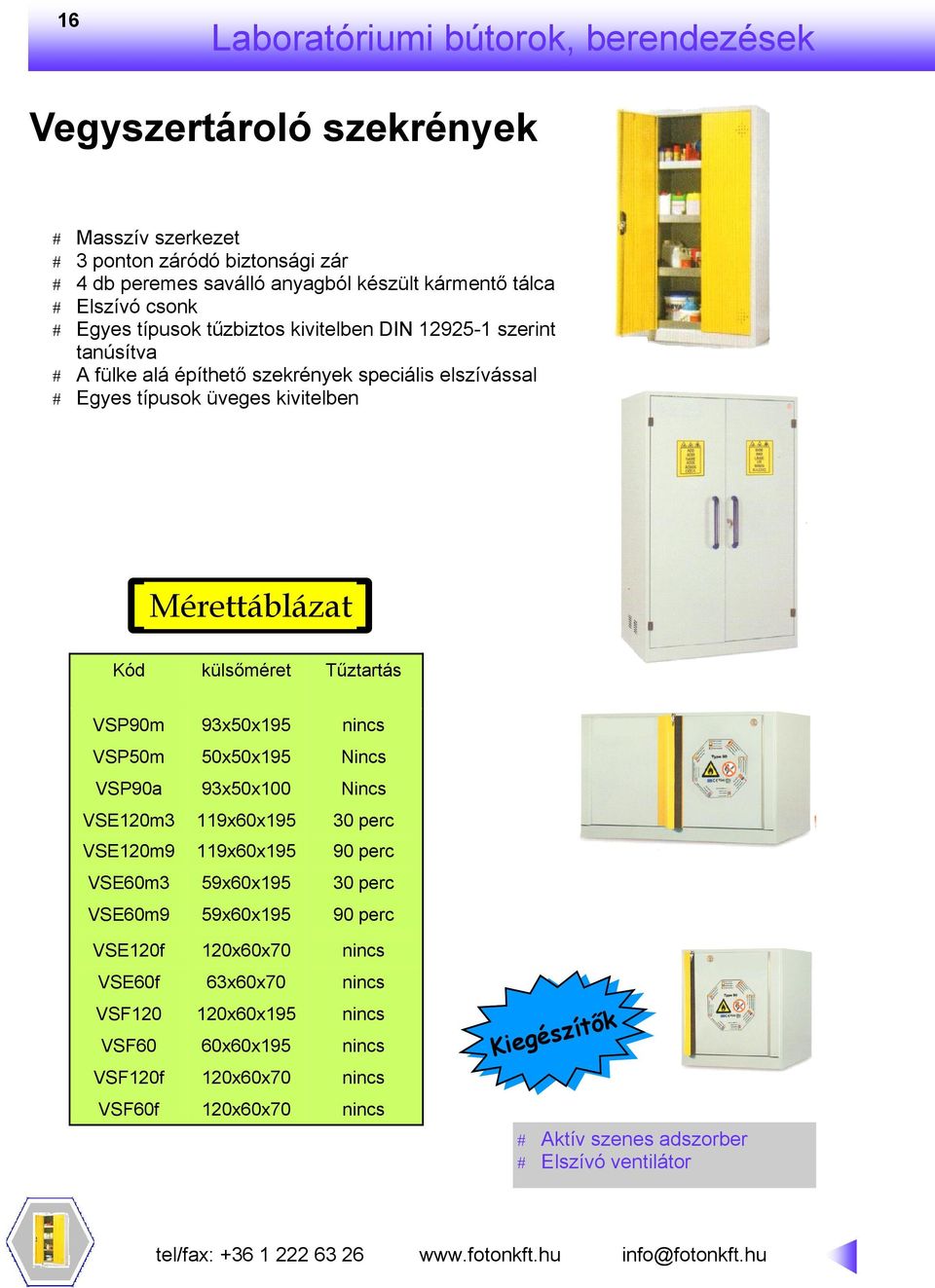

16 16 Laboratóriumi bútorok, berendezések Vegyszertároló szekrények Masszív szerkezet 3 ponton záródó biztonsági zár 4 db peremes saválló anyagból készült kármentő tálca Elszívó csonk Egyes típusok tűzbiztos kivitelben DIN szerint tanúsítva A fülke alá építhető szekrények speciális elszívással Egyes típusok üveges kivitelben külsőméret Tűztartás VSP90m 93x50x195 nincs VSP50m 50x50x195 Nincs VSP90a 93x50x100 Nincs VSE120m3 119x60x perc VSE120m9 119x60x perc VSE60m3 59x60x perc VSE60m9 59x60x perc VSE120f 120x60x70 nincs VSE60f 63x60x70 nincs VSF x60x195 nincs VSF60 60x60x195 nincs VSF120f 120x60x70 nincs VSF60f 120x60x70 nincs szítő Kiegé tel/fax: k Aktív szenes adszorber Elszívó ventilátor info@fotonkft.hu

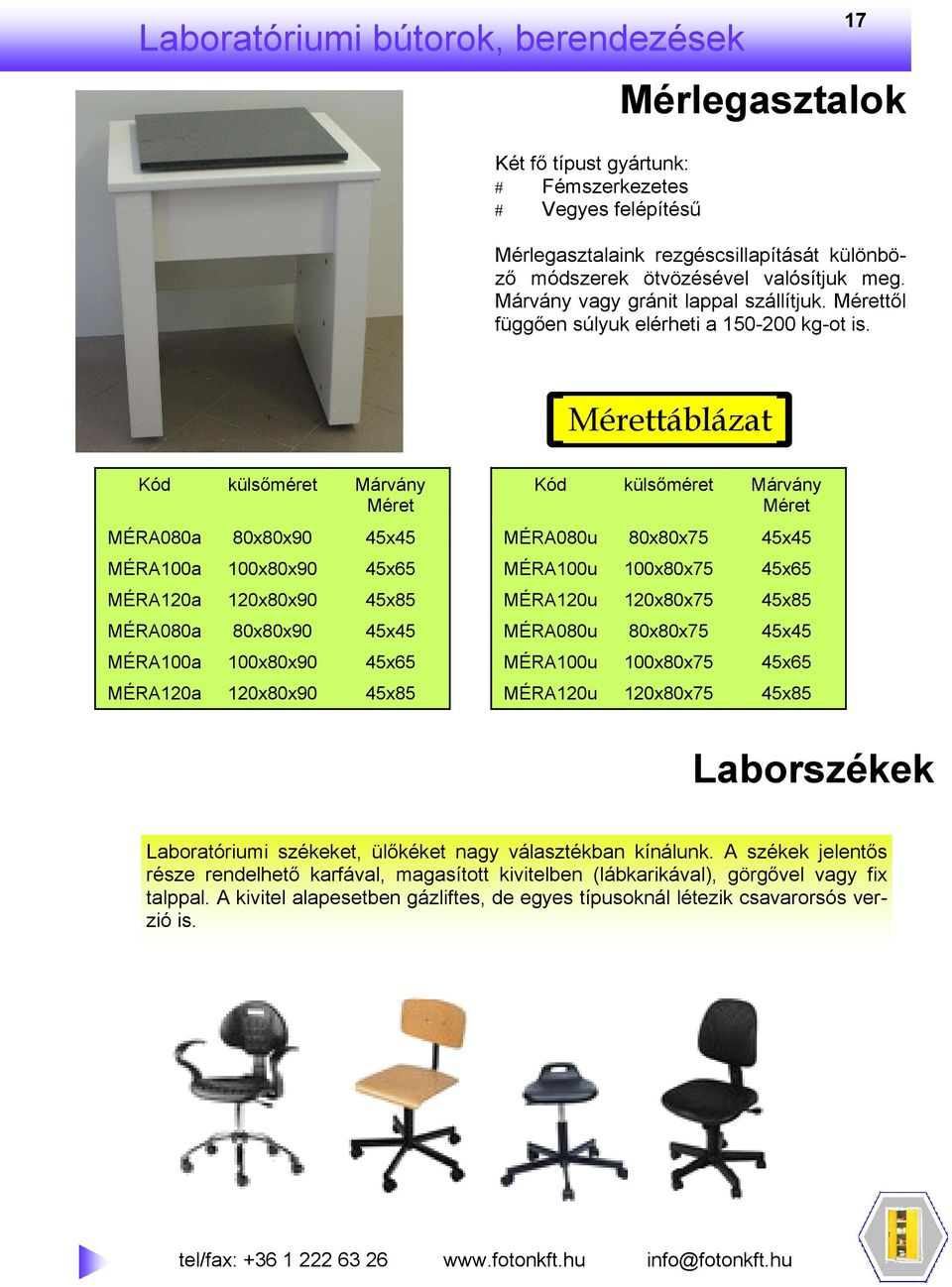

17 Laboratóriumi bútorok, berendezések Két fő típust gyártunk: Fémszerkezetes Vegyes felépítésű 17 Mérlegasztalok Mérlegasztalaink rezgéscsillapítását különböző módszerek ötvözésével valósítjuk meg. Márvány vagy gránit lappal szállítjuk. Mérettől függően súlyuk elérheti a kg-ot is. MÉRA080a 80x80x90 MÉRA100a 100x80x90 MÉRA120a 120x80x90 MÉRA080a 80x80x90 MÉRA100a 100x80x90 MÉRA120a 120x80x90 külsőméret Márvány Méret 45x45 45x65 45x85 45x45 45x65 45x85 MÉRA080u 80x80x75 MÉRA100u 100x80x75 MÉRA120u 120x80x75 MÉRA080u 80x80x75 MÉRA100u 100x80x75 MÉRA120u 120x80x75 külsőméret Márvány Méret 45x45 45x65 45x85 45x45 45x65 45x85 Laborszékek Laboratóriumi székeket, ülőkéket nagy választékban kínálunk. A székek jelentős része rendelhető karfával, magasított kivitelben (lábkarikával), görgővel vagy fix talppal. A kivitel alapesetben gázliftes, de egyes típusoknál létezik csavarorsós verzió is.

18 A Foton kft. GBC Müszerkínálata Iránt érdeklődjön djön nálunk!
